Овощехранилище технология строительства и температурный режим: Технологии строительства овощехранилищ: современный взгляд на проблемы аграриев – Строительство овощехранилищ из металлоконструкций

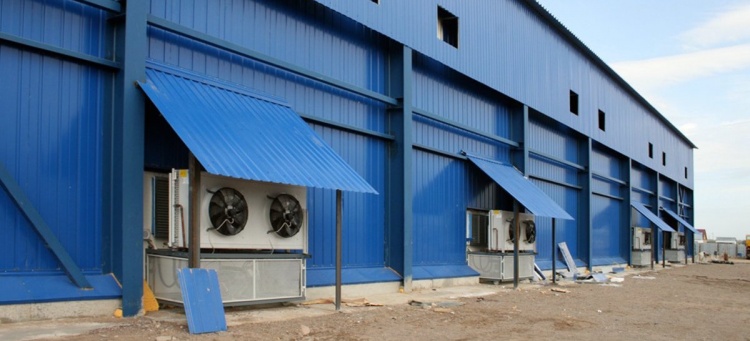

Строительство овощехранилищ из металлоконструкций

Строительство овощехранилищ по быстровозводимой каркасной технологии — это экономически рациональное решение, с огромным списком преимуществ. Современное сельское хозяйство требует наличия быстровозводимых овощехранилищ, которые способствуют более тщательному контролю над хранением плодоовощной продукции. Всем известно, что рыночная стоимость овощей и фруктов напрямую зависит от качества урожая, внешнего вида и скорости продаж.

Благодаря этому сайту вы можете воспользоваться услугой строительство овощехранилищ «под ключ» — профессиональная работа осуществляется для овощехранилищ разных габаритов с набором всех необходимых коммуникаций и оборудования внутри быстровозводимого здания.

Строительство овощехранилищ

Под овощехранилищем подразумевается быстровозводимое сооружение для хранения овощей и фруктов. Обычно сборные овощехранилища строят из тонкостенных металлоконструкций по быстровозводимой технологии ЛСТК. Чтобы складское сооружение было построено в срок и в соответствии стандартов качества обратитесь к нам.

Преимущества быстровозводимых овощехранилищ

1. Большой срок хранения продукции
2. Минимальные потери при хранении
3. Правильная внутрискладская логистика
4. Выгодность, которая заметна уже через 4-5 месяцев после закладки урожая.

Технология хранения

Важно помнить, что правильная технология хранения в овощехранилище позволяет надежно сохранить и сберечь урожай в максимально пригодном товарном виде.

В настоящее время используется 2 варианта хранения овощей и фруктов в овощных хранилищах:

• Краткосрочное хранение. При таком варианте урожай хранится недолго, так как в таком овощехранилище используются развитые сети сортировочных и распределительных линий с дополнительными складскими сооружениями (для отдельных видов овощей).
• Долгосрочное хранение. При длительном хранении овощей и фруктов обязательно наличие современного оборудования для поддержания необходимого микроклимата внутри помещения. Это наиболее выгодный вариант овощехранилища, так как отсутствует необходимость скорой продажи продуктов в связи с сезонностью бизнеса.

Как правильно хранить овощи

Главным идеальным условием для хранения овощной продукции является наличие отдельных помещений для приемки и сортировки урожая. На втором уровне стоит возможность управлять температурным режимом и уровнем относительной влажности (микроклиматом) внутри быстровозводимого овощехранилища.

Важно знать: в коммерческих целях гарантией стабильной работы овощехранилища и высоким процентом сохраненных овощей и фруктов является заранее продуманный и тщательно выработанный индивидуальный проект здания со всеми системами для обеспечения длительного хранения сельскохозяйственной продукции.

Организация хранения овощей

В странах СНГ широко применяется два способа организации хранения овощей, которые имеют свои отличительные характеристики, разные преимущества и недостатки. Давайте рассмотри каждый из них с углублением в подробности:

Навальное хранение.

Самый популярный и широко распространенный способ организации хранения овощей в России ввиду быстрой и простой выгрузки урожая с очень эффективным использованием рабочего пространства в складском помещении. К преимуществам также можно отнести экономическую выгоду, т.к. этот способ хранения овощей дешевле контейнерного.

Принцип работы такого овощехранилища очень простой – всю работы выполняет специализированная машина (телескопический транспортер), который ссыпает все на пол складского здания.

Существуют ли недостатки? – Да. Среди главных проблем – ограниченная высота навала овощей, которая не может превыщать 3-4 метра, а также сложный процесс отгрузки и отсутствие возможности зонирования склада по сортам урожая.

Контейнерное хранение.

Считается лучшим из всех возможных ввиду возможности быстро отгрузить продукцию без сортировки. Загрузить овощи и фрукты не составляет труда при таком устройстве овощехранилища – специальные погрузчики развозят ящики (контейнеры) по территории склада и устанавливают их штабелями в несколько ярусов. Количество ярусов может быть разным (3-12), так как все зависит от объема контейнера.

Отгрузить контейнер также не составит труда, погрузчик доставляет его прямо в транспортное средство для дальнейшей транспортировки к ритейлеру.

Единственным недостатком контейнерного овощехранилища можно назвать высокие затраты на его строительство и оборудование склада. Для работы необходимы специальные ящики, погрузчики и квалифицированный персонал.

Оборудование овощехранилища

Для правильной работы овощного хранилища необходим комплекс специализированного оборудования, которое позволит достигнуть максимальную лёжкость овощей и фруктов.

Лёжкость – это сохранение качества плода при длительном периоде времени без потери товарного вида и без влияния болезнетворных разрушающих организмов на внешнюю оболочку продукта.

Важно иметь возможность ручного управления следующими процессами:

• Вентиляция и кондиционирование.
• Пропускной цикл.
• Температурный режим и уровень относительной влажности воздуха.

Правильный подбор оборудования для овощехранилища позволит надежно работать долгие годы. Давайте по порядку рассмотрим каждый процесс.

Вентиляция овощехранилища

Система вентиляции овощехранилищ – это комплекс устройств (клапаны вытяжные и приточные, короба и вентиляторы), которые обеспечивают максимально большой срок хранения овощей и фруктов. Наиболее распространенными считаются автоматические вентиляционные установки принудительно типа.

Система вентиляции подбирается на этапе проектирования складского помещения, так как является неотъемлемой частью коммуникационной сети. При расчёте оборудования учитывается площадь овощехранилища и его объем.

Оборудование для пропускного цикла

Рекомендуется использование такого оборудования, так как оно снижает себестоимость хранения овощной продукции. Используются герметичные двери, тепловые завесы и отсекатели воздуха.

Оборудование для регулирования атмосферы

Это специализированное оборудование, которое будет поддерживать необходимую концентрацию газов в складском помещении. Широко применяется комплекс из следующих устройств: генератор уровня азота, абсорбирующие машины углекислого газа, устройства для ручного снижения концентрации кислорода в овощехранилище.

Монтаж таких высокотехнологичных устройств производится в системе вентиляции склада, предварительно проверяется герметичность всего овощехранилища и при необходимости повышается до требуемого уровня.

Тепловое оборудование

Овощи и фрукты требуют специального температурного режима хранения, который напрямую влияет на внешний вид и общую сохранность плода. Обычно температура склада близка к 0C, однако следует понимать, что для стимуляции регенерации внешних оболочек плодов, температура внутри должна подниматься на 15-25 градусов.

Системы увлажнения

Монтаж систем увлажнения производится в вентиляционную систему овощехранилища. Под системами увлажнения подразумевают увлажнители воздуха и промышленные сушилки. Принцип действия понятен всем: сушилки помогают просушить плоды, а увлажнители поддержать микроклимат помещения на должном уровне.

Системы контроля и мониторинга

Измерительные приборы контроля применяются практически во всех овощехранилищах, так как именно электронные датчики и компьютерная программа с заданными установками для проверки всех параметров позволяет хранить овощи и фрукты правильно, с нужной температурой, уровнем влажности и правильным составом атмосферы. Все приборы и коммуникации контролируются и управляются с помощью единого центра администрирования (управления), который также предполагает возможность дистанционной работы и настройки. Строительство овощехранилища должно проводиться профессионалами, которые способны выполнить весь цикл работ.

Оборудование для погрузки и выгрузки урожая

Для обеспечения базового функционирования склада необходимо качественное оборудование для погрузки и выгрузки. Также сюда можно отнести специальные контейнеры, столы и погрузчики.

Загрузка…

Современные овощехранилища: новые технологии какие они

При учете того, насколько активно развивается аграрный сектор в РФ, в частности производство овощной продукции, начинает ощущаться острая нехватка комплексных полноценных овощехранилищ.

Новые овощехранилища строятся не так часто, как в том нуждается отрасль, а вот старые советского образца не соответствуют современным требованиям ввиду морального устаревания применяемых там технологий. Особенно это применимо к следующим показателям:

• Приточно-вытяжная вентиляция;
• способы складирования хранимых овощей;
• отсутствие систем автоматизации;
• низкий уровень качества климатического контроля.

Сложность ситуации достаточно легко описать несколькими цифрами — на данный момент в России необходимо обеспечить хранение порядка 10 миллионов тонн продукции при наличии помещений суммарной емкостью лишь в 7 млн. тонн. Еще больше усугубляет ситуацию тот факт, что большая часть из них — хранилища старого образца, которые совершенно не соответствуют современным технологическим требованиям.

Подземные овощехранилища за счет неправильного хранения продукции приводят к тому, что производители могут потерять до 60% собранного урожая, а это колоссальные финансовые потери для промышленности. Также следует отметить и очень ограниченный срок сохранности, ввиду чего продукция отечественного производства пропадает из прилавков магазинов буквально к Новому году и ее приходится замещать за счет импорта.

Тенденции роста

Несмотря на достаточно нелицеприятную картину, ситуация достаточно ощутимо, хоть и постепенно меняется в лучшую сторону. В первую очередь это касается модернизации старых овощехранилищ и достаточно медленное возведение новых. Если верить примерным статистическим данным, то ежегодно в России возводится таких помещений общей вместительностью порядка 200 тысяч тонн.

На бумаге это выглядит достаточно впечатляюще, но не стоит забывать и о том, что рынок постоянно растет, поэтому такими темпами удовлетворить полностью все потребности отрасли удастся только через 10 лет. Именно такого мнения придерживаются эксперты, поскольку технология овощехранилищ современного типа требует внушительных финансовых вложений, которые окупаются за достаточно длительный промежуток времени. Важно также и то, что склады такого типа должны обеспечивать действительно длительный срок хранения продукции, поскольку от этого напрямую зависит финансовая рентабельность строительства столь сложного с технической точки зрения промышленного здания.

При этом каждый проект современного овощехранилища требует внимательного изучения ряда факторов при подготовке к возведению, а также должен соответствовать ряду параметров:

• Точность работы систем климатического контроля;
• максимальная автоматизация основных технологических процессов;
• возможность удаленного контроля и диагностики;
• гибкая настройка работы системы с учетом требований к хранению конкретного продукта.

Сразу же следует отметить, что для решения подобных задач совершенно не подходят строения из кирпича или бетона, поскольку эти материалы не позволят эффективно поддерживать необходимые климатические условия.

Основные типы овощехранилищ

На данный момент существует несколько типов помещений, предназначенных для длительного хранения овощей и фруктов:

• Ангарные. Она характеризуются тем, что их возведение отнимает минимальное количество времени, а в качестве утеплителя используется специальное напыление из полиуретановых материалов. Наносится оно в несколько слоев для обеспечения лучшей эффективности. Из главного достоинства выплывает и весьма неприятный недостаток — такие хранилища достаточно сильно ограничены в плане установки специального климатического оборудования за счет слабой теплоизоляции. В связи с этим используются они для временного хранения продуктов, причем преимущественно навалом.
• Каркасные овощехранилища. Возводятся они из легких стальных конструкций и позволяют организовать внутри помещения отдельные секции со специальными климатическими условиями, рассчитанные под хранение конкретных продуктов. Также подобные хранилища позволяют устанавливать ряд специального технологического оборудования — транспортеры, системы автоматизации, конвейеры по чистке, мойке и фасовке овощей, а также специальные сортировальные столы. В число недостатков таких конструкций следует причислить слабую сопротивляемость ветровым нагрузкам, а также большому количеству осадков в виде снега.
• Каркасные конструкции с дополнительным утеплением. Это один из самых дорогостоящих вариантов, который отлично приспособлен к практически любым климатическим условиям. Тем не менее, процесс возведения менее затратный, а вариативность внутренней комплектации делает подобное решение одним из наиболее выгодных и практичных. Утепление овощехранилищ такого типа выполняется за счет специальных сэндвич-панелей, толщина которых легко подбирается в соответствии с требованиями каждого конкретного проекта. Также на выбор доступно огромное количество материалов в качестве основного утеплителя внутри панели и вариативность наружного защитного слоя из влагостойких материалов.

Каждый из этих вариантов обладает своими достоинствами и недостатками, но по сравнению с морально устаревшими образцами овощехранилищ позволяют производителям куда более эффективно хранить собственную продукцию с минимальными финансовыми потерями.

Системы климатического контроля

Главные цели, которые ставятся перед системами климатического контроля, заключаются в следующих требованиях:

• Существенное продление периода покоя хранимой продукции;
• уменьшение уровня потерь влаги и полезных веществ;
• снижение рисков появления гнилостной микрофлоры на складах.

Эти меры призваны продлить срок хранения и обеспечить привлекательный внешний вид овощам и фруктам даже спустя несколько месяцев после начала хранения.

Современные системы контроля, предлагаемые европейскими и мировыми производителями, зачастую помимо несомненных достоинств обладают и определенными технологическими недостатками. В первую очередь это касается их модульности и ограниченности.

За счет полноценной разработки готового эксплуатируемого модуля заменить любой из его элементов в случае необходимости становится практически невозможным. Из-за этого многим компаниям приходится использовать системы с избыточной производительностью, что приводит к снижению эффективности работы и увеличенным финансовым затратам на содержание такие оборудования.

Что же касается принципа действия современного холодильного оборудования, применяемого в ангарах овощехранилищ, то поэтапно он выглядит следующим образом:

• Нагнетание и охлаждение воздуха, полученного извне;
• вытеснение разогретого воздуха наружу;
• компенсация потери влаги овощами.

Последний момент особо сложен, поскольку для возмещения потери влаги при активной вентиляции необходим целый комплекс систем управления и контроля, которые в постоянном режиме реагируют на ряд показателей, при этом обеспечивая высушивание или увлажнение воздуха, охлаждение и подогрев, а также принудительную вентиляцию и ряд других параметров.

На практике все это работает действительно эффективно, однако требует огромного количества специального оборудования и достаточно внушительных финансовых затрат.

Альтернативные технологии

В противовес наиболее распространенному европейскому опыту, отечественные инженеры совместно с голландскими партнерами сумели разработать несколько иную в плане функциональности систему климатического контроля. Независимо от того, какие виды овощехранилищ необходимо кондиционировать, своеобразный аналог технологии No Frost справляется с этой задачей гораздо лучше по сравнению с существующими на данный момент решениями на рынке.

Отечественная технология предусматривает замкнутую циркуляцию с охлаждением за счет специального оборудования, вместо последующего вытеснения нагретого воздуха наружу. Благодаря этому решается сразу несколько проблемных вопросов:

• Устранение температурных «мостов»;
• точная настройка параметров охлаждения в каждом отдельном помещении;
• отсутствие температурных перепадов;
• точный контроль влажности воздуха;
• минимизация риска возникновения гнили.

С точки зрения финансовой целесообразности подобное техническое решение выглядит куда более эффективным и выгодным, не говоря уже о возможности точной настройки модулей под решение конкретных задач.

При этом специальные алгоритмы максимально точно просчитывают все показатели воздуха, получаемого извне и задают ему все необходимые параметры для эффективной работы внутри помещения. Также упрощенная система климатического контроля выглядит более целесообразно с точки зрения сервисного обслуживания и ремонтопригодности в целом. Отдельного внимания заслуживает и тот факт, что для конечного пользователя стоимость такого оборудования будет значительно ниже по сравнению с европейскими аналогами. Обусловлено это тем фактом, что примерно треть всех комплектующих — российского производства. Также можно хорошо сэкономить на энергоносителях, если предварительно качественно утеплить овощехранилище, сделав его условно более герметичным и защищенных от внешних климатических воздействий.

Вероятный профит

По сравнению с советскими овощехранилищами современные аналоги требуют куда больших капиталовложений в процессе эксплуатации и на первый взгляд это может показаться невыгодным. На практике же ситуация несколько иная, поскольку, в дальнейшей перспективе себестоимость каждого отдельного продукта будет значительно ниже ввиду высокого уровня сохранности.

Следует также учитывать и тот факт, что конечный покупатель отдает предпочтение тем овощам, которые выглядят действительно свежими, а современные склады позволяют сохранить их именно такими — внешне привлекательными и аппетитными.

Для самих же аграриев большое холодильное овощехранилище, построенное за собственный счет, может стать отличным источником заработка и позволит отказаться от порой кабальных условий сотрудничества с овощебазами, которые могут искусственно занижать цены на качественную сельскохозяйственную продукцию.

Все это делает современные технологичные склады действительно актуальным и востребованным типом промышленных зданий, которые в скором времени должны полностью вытеснить и заменить технологически устаревшие аналоги с куда меньшей эффективностью и высоким процентом брака хранимой в них продукции.

Особенности овощного хранения. Как не допустить ошибок при эксплуатации хранилищ -Агроинвестор

Современное овоще- или картофелехранилище — это специализированный склад, оснащенный системой микроклимата с контролем температуры и влажности продукта, параметров камеры хранения, уровня концентрации CO2, имеющий несколько уровней защиты от повреждения овощей холодным воздухом, а также системы звукового оповещения при пожаре, рассказывает коммерческий директор APH Group (поставщик оборудования для выращивания и хранения картофеля и овощей) Андрей Гробовой. Таких хранилищ в стране недостаточно. По оценкам компании, сейчас негде хранить минимум 40-50% выращиваемой в России овощной продукции.

Дефицит высок

Основная часть высокотехнологичных хранилищ сосредоточена в крупных хозяйствах и агрохолдингах. Но в целом доля современных мощностей по всем предприятиям, занимающимся овощеводством, составляет менее 50%. По оценке Национального плодоовощного союза, из имеющихся в стране 6,9 млн т емкостей лишь 20-25% отвечают новейшим стандартам. Большинство действующих овощехранилищ построены в советское время, состояние их не самое лучшее. «Оборудование устарело, используется старая автоматизация, герметичность стен практически отсутствует, для длительного хранения они не подходят», — делает вывод гендиректор «Агролайна» (занимается проектированием, строительством и оснащением овоще- и фруктохранилищ) Анна Пескишева. Доля же современных мощностей составляет порядка 15-20%, считает она.

Для длительного хранения с минимальными потерями овощехранилища должны оснащаться эффективными системами увлажнения и холодильным оборудованием. Системы удаленного контроля микроклимата с различными вариантами ведения статистики хранения уже являются неотъемлемой частью высокотехнологичных емкостей, говорит Гробовой. Небольшие хозяйства в основном продают свою продукцию прямо с поля или закладывают ее в необорудованные помещения, где овощи лежат максимум несколько месяцев и с высокими потерями качества. Промышленное же выращивание овощной продукции невозможно без качественного хранения. «Хранилище можно сравнить с банком, куда аграрии фактически складывают свои деньги, — говорит топ-менеджер. — Разница в стоимости овощей в начале уборки и весной может достигать 100%». По его словам, до сих пор у многих начинающих производителей овощей сохраняется мнение, что главное — инвестировать в полевую технику, а с хранением «как-нибудь продержимся». Но рано или поздно все приходят к необходимости строительства овощехранилища с надежной системой вентиляции.

Гендиректор «Колнаг СПб» (производитель сельхозтехники европейских брендов по лицензии, поставщик холодильного и вентиляционного оборудования) Александр Горбатенко подтверждает, что недостаток мощностей для хранения особенно ощутим у небольших сельхозпредприятий и КФХ. Агрохолдинги, как правило, работают с крупными торговыми сетями, а те требуют стабильных поставок продукции в течение всего года. «Кроме того, требования ритейлеров к качеству постоянно возрастают: к внешнему виду, чистоте, упаковке, точности взвешивания в том числе, к температурному режиму во время приемки товара», — говорит Горбатенко. В этом случае сельхозпроизводителям без высокотехнологичных комплексов для длительного хранения урожая от сбора до сбора не обойтись, уверен он.

Ошибки при хранении

Однако наличие современного хранилища вовсе не значит, что хранение автоматически будет идти на высоком уровне. Используя дорогостоящие в плане строительства и эксплуатации технологии, очень важно не допускать ошибок, которые приводят к серьезным потерям и не позволяют оправдать затраты. Ошибки зачастую начинаются еще на стадии проектирования, отмечает Александр Горбатенко. От правильно выбранных стройматериалов с необходимой теплопроводностью будет зависеть возможность поддержания нужных температурных режимов на предприятии. В различных климатических зонах страны параметры и требования к стройматериалам отличаются. Очень важными аспектами являются проектирование систем хранения и подбор оборудования. «Значимую роль играют качество сборки и монтаж оборудования, а также необходимость обучения персонала, который впоследствии будет с ним работать и управлять им, изменяя режимы хранения», — рассказывает Горбатенко.

Перед закладкой продукции в хранилище необходимо очистить его от мусора (земли, остатков клубней, овощей). Затем помещение необходимо просушить и продезинфицировать — обработать от болезней и вредителей, рекомендует руководитель направления развития агрокомпании «Раздолье» (Московская область) Эмилия Зеер. Важно не забыть про дезинфекцию вентиляционного и складского оборудований. «Это важный процесс, поскольку является основой минимизации потерь при хранении», — акцентирует она. Плохое состояние поступившего на хранение картофеля или овощей тоже может привести к высоким потерям. «Клубни обязательно должны быть здоровыми, чистыми, сухими и созревшими, поэтому важно не только своевременно провести борьбу с болезнями и вредителями в вегетационный период, но и грамотно осуществить закладку продукции на хранение», — обращает внимание Зеер.

Среди распространенных ошибок эксплуатации современных мощностей и несоблюдение основных параметров хранения — температурного режима, уровня необходимой влажности и режима вентиляции. В случае пренебрежения ими потери урожая могут достигать 40%. «В первый год работы наше хозяйство столкнулось с трудностями в процессе закладки картофеля в хранилище: у нас не было перевалочной базы, отсутствовало необходимое оборудование, а картофелеуборочные комбайны устарели, — делится Зеер. — Пришлось вложиться в покупку новых комбайнов Grimme, оборудование перевалочной базы и всю необходимую технику для сортировки и закладки продукции на хранение». Начальник комплекса по хранению и доработке овощей и картофеля
«Приневское» (Ленинградская область) Аркадий Шруб соглашается с ней: чаще всего нарушаются правила закладки. В процессе хранения также не следует допускать повышения температуры продукта, так как это приведет к его порче.
«Если говорить о капусте и моркови, то чем быстрее произойдет охлаждение, тем они лучше будут храниться, — считает руководитель. — Хотя некоторые производители полагают, что быстрота охлаждения не столь существенна, но мы все же придерживаемся своего».

Гендиректор тюменского агрохолдинга «Кримм» Геннадий Рязанов в числе типовых ошибок называет недостаток вентиляции. Особенно страдают от нехватки подаваемого воздуха овощи, лежащие в конечной части воздуховодов. В ряде случаев сначала строится здание, а потом специалисты думают, как сделать из него технологичное хранилище, говорит Андрей Гробовой. В этом случае могут возникать трудности с вентилированием продукта и эффективным использованием площадей. Производители капусты и моркови часто ошибаются, стараясь сэкономить электроэнергию, знает он: «При отрицательных уличных температурах они отключают механическое охлаждение и используют с этой целью наружный воздух. Однако в зимнее время воздух имеет очень низкую влажность, что приводит к усушке моркови, она становится мягкой, теряя массу, а главное — свои товарные качества».

Хранение картофеля по этапам

В подмосковном «Раздолье» хранение картофеля реализуется в несколько этапов, которые требуют поддержания различного температурно-влажностного режима, рассказывает Эмилия Зеер. После сбора урожая необходимо выполнить сортировку клубней и их просушку. Температура хранения картофеля на этом этапе должна составлять +15-17 °С, а его продолжительность может достигать 12 дней (в зависимости от состояния корнеплодов). Лечебная фаза обеспечивает дозревание клубней, а также заживление оставшихся на начало этапа повреждений. Для обеспечения этих процессов необходимо повышение температуры хранения до +18-20 °С и увеличение влажности воздуха до 85-95%. Продолжительность лечебной фазы может составлять от 15 до 18 дней.
Перед закладкой картофеля на длительное хранение требуется его охлаждение, способное уменьшить активность различных вегетационных процессов в клубнях. При этом оптимальные условия хранения картофеля можно получить только при +4-5 °С, а снижать температуру необходимо на 0,5 °С для качественных чистых корнеплодов, а для поврежденных клубней — на 1 °С ежедневно. На протяжении всего основного периода хранения требуется поддержание относительной влажности в пределах 85-95%. Такие условия достигаются путем проветривания смесью наружного и внутреннего воздуха, позволяющей обеспечить оптимальные температурные и влажностные показатели атмосферы в хранилище при минимальных финансовых затратах.
Перед выемкой корнеплодов необходимо постепенное разогревание клубней. «Это связано с тем, что охлажденный картофель достаточно восприимчив к механическим повреждениям», — поясняет Зеер. Температура повышается до +15-18 °С путем уменьшения вентиляции, которое приводит к самонагреву массы клубней. Обеспечить необходимую для различных этапов хранения температуру и влажность при помощи естественной вентиляции невозможно, обращает внимание она. Оптимальным решением считается применение систем автоматической вентиляции модульного типа, которая и используется в овощехранилище «Раздолья».

К каждому овощу — свой подход

Для разных овощей требуется свой режим хранения. Хранить овощи можно в контейнерах и навалом. Для таких овощей, как морковь и капуста, рекомендуется контейнерное хранение. «Во-первых, мы получаем лучшие показатели по качеству выхода продукции благодаря тому, что продукт лучше продувается, достигается равномерное распределение воздуха по всей камере хранения, — поясняет Пескишева. — Во-вторых, хранение в контейнерах позволяет выстроить оптимальную логистику в хранилище по выгрузке продукта из камеры и подаче его на линии переработки». Кроме того, таким образом продукт меньше травмируется. Рекомендуемая температура хранения капусты и моркови — 0…+1 °С при относительной влажности не менее 95%. Картофель и лук допускается хранить навалом при температуре до +4 °С. «Морковь отличается от картофеля отсутствием кожуры, это нежный продукт, требующий особого внимания при закладке на хранение, — обращает внимание она. — Морковь охлаждают постепенно, создавая условия, приближенные к природным, градус за градусом, позволяя ей „уснуть“». Для моркови и капусты, добавляет Андрей Гробовой, определяющим фактором является мощная холодильная установка. Без нее профессионально заниматься хранением этих овощей невозможно, уверен он. Холодильник для овощехранилища должен иметь достаточную мощность для активного охлаждения продукта и минимальную усушку, чтобы не допустить потерю товарного вида.

Для лука и чеснока, по словам Гробового, определяющим, помимо температуры, является влажность внутри хранилища: в идеале она должна быть не более 75%. «На начальном этапе важно качественно просушить лук, в противном случае вы не сможете его долго сохранить — при высокой влажности в нем начинается быстрое распространение бактериальных заболеваний, товарные качества снижаются, — говорит он. — А еще лук требует большей мощности вентиляции, чем картофель».

Для хранения капусты, свеклы и моркови нужно обеспечивать помещение воздухом минимум в 75-110 м³/т в час, рассказывает начальник отдела овощехранилищ «Агроинжиниринговой компании» Владимир Трушков. Для лука — более 130 м³/т в час. «Причем перед закладкой в хранилище его надо высушить на поле или в сушилке», — отмечае

Проектирование овощехранилищ — АгроCтрой

Все что аграрий должен знать о видах и вместимости овощехранилищ, создании качественного проекта, типовых решениях, конструктивных схемах зданий и обеспечении микроклимата

Типы овощехранилищ

При устройстве оборудованных хранилищ используют теплоизоляционные свойства земли и по мере возможности заглубляют хранилище в землю, чтобы оградить овощи от сильного охлаждения зимой и перегрева в теплое время года. При этом хранилище не должно затопляться грунтовыми водами и пол его должен быть выше уровня грунтовых вод не менее чем на 1,5 м, что и определяет величину заглубления хранилища (см. «Основы хранения овощей и картофеля»).

В заглубленных и полузаглубленных хранилищах значительно уменьшаются теплопотери через стены, а грунт зимой отдает тепло в хранилище, вследствие чего в таких хранилищах наблюдается ровная температура и обеспечивается достаточно устойчивый климатический режим зимой и в теплое время года. Отопление заглубленных хранилищ требуется только в холодных районах страны.

В случаях когда уровень грунтовых вод расположен на близком расстоянии от поверхности земли, строят наземные хранилища, при этом отметка пола их должна быть выше самого высокого уровня грунтовых вод не менее чем на 1,5 м. Кроме того, наземными строят хранилища для лука-севка, сушильные и сортировочные помещения лукохранилищ, а также помещения для проращивания семенного картофеля (см. «Бизнес-план: овощехранилище как прибыльный бизнес«).

В наземных хранилищах осуществлять механизацию погрузочно-разгрузочных работ значительно проще, чем в заглубленных.

В наземных обогреваемых хранилищах легче обеспечить оптимальный температурно-влажностный режим для лука-репки и особенно для лука-севка, при хранении и подсушке которого требуются относительно высокая температура воздуха и пониженная относительная влажность. Однако наземные хранилища легко прогреваются в теплое время и легко теряют тепло в морозную, ветреную погоду. Колебания температуры здесь могут быть частыми и более значительными, чем в заглубленных хранилищах, поэтому наземные хранилища во время сильных морозов для поддержания необходимой температуры приходится отапливать. Тем не менее наземные хранилища удобнее в эксплуатации, а издержки на эксплуатацию их меньше, чем заглубленных.

Как выбрать размер (вместимость) овощехранилища

Пределы изменения вместимости хранилищ зависят от их назначения. По нормам номенклатура вместимости хранилищ, входящих в комплексы системы Министерства сельского хозяйства СССР*, составляет (в тыс. т):

• для картофеля—1, 2, 3, 5, 7, 10, 15 и 20;
• капусты — 1, 2, 3 и 4;
• лука (севка, матки) —0,5, 1, 1,5 и 2;
• чеснока — 0,1, 0,25, 0,5;
• моркови и столовой свеклы — 0,5, 1,2, 3 и 4;
• свеклы кормовой—1, 2, 3, 4, 5, 6 и 7;
• свеклы сахарной — 2, 3, 4, 5, 6, 7, 8, 9, 10.

Вместимость хранилища для конкретного хозяйства выбирают исходя из общего количества продукции, подлежащей длительному хранению, соотношения отдельных видов овощей с учетом дальности их перевозки и целесообразности строительства в составе складского комплекса хранилищ одинакового размера. Более эффективно используются средства механизации и устройства для активного вентилирования овощей в хранилищах большой вместимости, поэтому следует возводить хранилища наибольшей, нужной для данного хозяйства вместимости.

В оборудованных хранилищах картофель и овощи в зависимости от вида хранят в закромах, россыпью без закромов, в контейнерах, ящиках, на стеллажах и в штабелях с переслойкой песком или без переслойки.

Максимальная высота складирования картофеля и овощей в хранилищах

Картофель и овощи, для хранения которых требуются различные температурно-влажностные режимы, а также разные хозяйственно-биологические сорта, хранят раздельно. В одном помещении при раздельном размещении допускается хранить вместе лук и чеснок; картофель и свеклу; морковь, свеклу и другие корнеплоды.

Проект овощехранилища

В большинстве случаев овощехранилища проектируют в виде прямоугольных в плане зданий с расположением закромов, стеллажей или штабелей двумя или четырьмя рядами по обе стороны от продольных проходов или проездов (111.6 и III.7). Ширину проходов между закромами и штабелями при использовании их для перемещения людей, а также для контроля за продукцией принимают не менее 1 м; при использовании прохода для загрузки, выгрузки и обработки продукции вручную—1,8 м и при использовании прохода для загрузки, выгрузки и обработки продукции при помощи передвижных механизмов — 2,4 м. Ширину проездов определяют с учетом технологии эксплуатации хранилища и принимают не менее 4 м. При ширине хранилища до 18 м устраивают один продольный (центральный) проезд, а при большей ширине здания — два продольных проезда или поперечные проезды (см. «Технологии строительства овощехранилищ«).



В хранилищах делают не менее двух входов или въездов. Для сквозного проезда автомобилей и сквозного проветривания въезды , и входы делают в торцевых стенах по продольным осям зданий. В хранилищах вместимостью менее 1000 т может быть один въезд. В районах с расчетной зимней температурой -20°С и ниже въезды ограждают   тамбурами. В тамбурах устраивают пандус с уклоном не более 15° для въезда автомашин в хранилище.

Высоту помещений для хранения продукции от пола до низа выступающих конструкций определяют с учетом принятой технологии хранения и оборудования для механизации работ.

Высоту помещения для хранения продовольственного картофеля россыпью (навалом) без устройства закромов принимают на 600-800 мм больше высоты загрузки картофеля.

Курс на специализацию и концентрацию сельскохозяйственного производства, создание агропромышленных комплексов влечет за собой потребность в хранилищах повышенной вместимости. В связи с этим в последние годы ГипроНИсельпром разработал и разрабатывает проекты картофеле- и овощехранилищ, объемно-планировочные решения которых существенно отличаются от ранее созданных.

Типовые проекты овощехранилищ

Новые экспериментальные и типовые проекты хранилищ представляют собой комплексы, в состав которых входят здания и сооружения по приемке, послеуборочной и предреализационной обработке и хранению продукции. Между собой здания сблокированы, обеспечивая единый технологический процесс и применяя машины отечественного производства.

Компоновку объемно-планировочных решений зданий комплексов ведут из унифицированных секций. Например, при компоновке типовых хранилищ для картофеля, свеклы или брюквы применяются секции размерами в плане 6×36, 12х36 и 18×36 м, вместимостью соответственно 500, 1000 и 1500 т при хранении продукции россыпью с высотой насыпи 5 м. В этих же секциях при оснащении их общеобменной системой вентиляции можно хранить картофель в контейнерах высотой 5,5 м.

Выбор той или иной секции определяют вместимостью здания, технологией хранения и количеством закладываемых сортов.

В ранее созданных типовых хранилищах наиболее распространенными являются стоечно-балочные системы при сетке координационных осей 6х6 м (см. Ш.6, Ш.7).

Унифицированные секции для компоновки хранилищ-комплексов принимают без промежуточных опор, с укрупненной сеткой координационных осей 12X6, 18X6 или 24X6 м. С применением таких секций созданы типовые хранилища вместимостью 3000, 5000, 10 000 т.

По индивидуальному проекту ГипроНИсельпрома на плодоовощной базе г. Калинина построен оригинальный комплекс, в состав которого входят здания и сооружения для приемки, послеуборочной и предреализационной обработки, расфасовки и хранения 10 000 т продовольственного картофеля (III.8).

Типовое хранилище размером в осях 48×138 м имеет секции для хранения 4365 т картофеля россыпью (навалом) в условиях активной вентиляции и секции общей вместимостью 6880 т картофеля в контейнерах с искусственным охлаждением (см. «Внутреннее оборудование овощехранилищ»). С одной продольной стороны хранилища предусмотрена рампа VIII для разгрузки железнодорожных вагонов, с другой — транспортный коридор, через который загружают картофель, поступающий в автомашинах. Вентиляционные камеры выведены за пределы общей площади и установлены на антресолях.

На Схеме.III.8 видно, что вспомогательные помещения расположены по периметру секций, защищают продукцию от промерзания, так как нигде нет ее контакта с наружными стенами.

В типовых хранилищах предусматривают следующие подсобные и вспомогательные помещения: сушилки для сушки лука после уборки, сортировочные для обработки продукции, помещение для проращивания картофеля, холодильные камеры для размещения компрессоров и другого холодильного оборудования, вентиляционные камеры для размещения отопительно-вентиляционного оборудования, помещения для хранения машин, инвентаря и тары, котельные для котлоагрегатов, распределительного и контрольного оборудования, щитовые для размещения электросиловых щитов и шкафов автоматического управления, навесы для обработки (сортировки) продукции в хорошую погоду перед загрузкой ее в хранилища и блок вспомогательно-бытовых помещений — гардеробы, умывальники, душевые, уборные, помещения для обогрева и приема пищи, лаборатории и конторы.

Отдельное помещение для яровизации (проращивания клубней картофеля, отобранных на посадку) устраивают в хранилищах для семенного картофеля (см. III.7). В этом помещении поддерживают температуру воздуха 12…20°С. Кроме того, оно должно иметь достаточно хорошее естественное освещение и хорошо проветриваться, поэтому помещение для проращивания семенного картофеля устраивают, как правило, наземным, площадь его устанавливают заданием на проектирование.

Конструктивные схемы зданий овощехранилищ

Конструктивные схемы наземных, полузатлубленных и заглубленных овощехранилищ характеризуются относительно невысокими несущими  массивными или каркасными стенами  и  в большинстве лучаев теплым  бесчердачным совмещенным  покрытием  сборной железобетонной, деревянной или каменной конструкции.

Опорами для совмещенных покрытий железобетонной конструкции служит полный или неполный сборный каркас, состоящий из сборных железобетонных колонн, фундаментных башмаков под колонны сборных железобетонных или монолитных, фундаментных балок длиной 6 м под панельные стены. Фундаменты под несущие массивные стены устраивают из железобетонных плит, ленточных фундаментов и блоков стен подвалов.

В типовых проектах овощехранилищ несущими конструкциями совмещенных покрытий являются железобетонные балки длиной 6, 9, 12 м, в индивидуальных проектах— железобетонные сегментные фермы пролетом 18 или 24 м, укладываемые с шагом 6 м.

Ограждающими конструкциями покрытий служат сборные железобетонные плиты размером 6х1,5 м. Пароизоляция предусматривается рулонная или смазочная. В качестве утеплителя применяют пенобетон, цементный фибролит, керамзит. Кровли устраивают многослойные рулонные с последующей гравийной посыпкой.

В районах, богатых лесом, хранилища возводят с неполным несущим деревянным каркасом, состоящим из системы деревянных стоек, установленных в два ряда вдоль здания, и прогонов, уложенных на стойки. Покрытие чердачное. В габаритных схемах хранилищ, разработанных ГипроНИсельпромом, для использования деревянных конструкций крайние пролеты приняты равными 6 м, проезд 4,5 м, шаг стоек 4,8 м. Такие параметры зданий позволяют конструировать каркас из стандартного сортамента пиломатериалов.

Вместо деревянных стоек желательно возводить кирпичные столбы, располагаемые вдоль и поперек здания на таких же расстояниях, как и деревянные.

В хранилищах для семенного и продовольственного картофеля, а также свеклы и брюквы высоту насыпи принимают 4 м, а 1 высоту помещений от уровня пола до низа  выступающей части несущей конструкции покрытия 4,8  .

В типовых проектах овощехранилищ-комплексов высоту насыпи картофеля принимают равной 5 м, затаренного картофеля в контейнеры — 5,5 м, а высоту помещений 6 м.

Для наземных хранилищ с полным железобетонным каркасом применяют панельные стены из легких бетонов и других не теплопроводных материалов.

В овощехранилищах с неполным каркасом несущие стены возводят из кирпича, естественного камня, крупных бетонных блоков, а также слоистые кирпичные стены, утепленные пенобетоном, газосиликатом или газобетоном, с защитной кирпичной кладкой с наружной стороны и др.

Утепление (термоизоляция) овощехранилищ

Кирпичные стены выполняют в двух конструктивных вариантах— гладкие или с пилястрами. При гладких стенах утеплитель располагают с внутренней стороны глади стены, в стенах с пилястрами он может быть внутри стен. Толщину утеплителя устанавливают в зависимости от климатической зоны, типа хранилища, способа хранения продукции, материала утеплителя (Здесь).

В стенах полузаглублениых хранилищ облицовка ограждения, включающего полость, заполненную утеплителем, опирается на железобетонные консольные плиты. Стены заглубляют на 0,55…. 1,3 м и обваловывают снаружи грунтом на высоту 0,7-1,7 м.

Стены, заглубленных хранилищ тщательно защищают от просачивания поверхностных вод. Вокруг хранилищ с наружной стороны делают отмостки шириной не менее 700 мм и водоотводные канавы.

Заглубленные и полузаглубленные хранилища загружаются через люки в покрытиях   или   стенах. Эти же люки служат для сквозного проветривания, а также для освещения хранилищ при переработке, загрузке и выгрузке овощей. Люки прикрывают двумя щитами, а пространство между щитами на зиму заполняют утепляющим материалом.

Для устройства наружных стен применяют эффективные в теплотехническом отношении и дешевые материалы, имеющие достаточно высокую степень долговечности при эксплуатации их в зданиях со специфическим внутренним микроклиматом (высокая влажность при относительно низких температурах).

Системы охлаждения, отопления и вентиляции в овощехранилищах

Систему охлаждения и отопления в хранилищах оборудуют на основе расчетов в зависимости от параметров воздуха в конкретном климатическом районе и норм тепловлаговыделений овощами, установленных ОНТП 6-80 с учетом теплотехнических характеристик ограждающих конструкций хранилищ и грунтовых условий площадки строительства: температуры грунта, наличия вечной мерзлоты, глубины промерзания.

Вентиляционные камеры предусматривают с механической вентиляцией. Изолированные помещения для установки вентиляционного агрегата и устройств для охлаждения и подогрева вентиляционного воздуха располагают у торцевых стен, в средней части зданий или выносят их за пределы помещений (Смотри).

Полы в проездах хранилищ, в камерах с искусственным охлаждением и в помещениях для холодильного, вентиляционного и другого оборудования (см. «Активная вентиляция овощехранилищ») асфальтобетонные или бетонные, а в помещениях для хранения, в сушилках и в сортировочных — глинобитные, глинобетонные, грунтобетонные, бетонные и асфальтобетонные.

Для сквозного проветривания в хранилищах делают двойные ворота: внешние — сплошные утепленные и внутренние — решетчатые. При проветривании внешние ворота оставляют открытыми, а решетчатые закрытыми. При устройстве тамбура ворота в торцевой стене собственно хранилища делают сплошными утепленными, открывающимися внутрь тамбура. Размеры ворот принимают такими, чтобы был обеспечен свободный проезд транспорта и механизмов, но не менее 3×3 м. Для прохода людей в воротах устанавливают двери размером 800х1800 мм.

*По материалам книги «Сельскохозяйственные здания и сооружения» Д.Н. Топчий и др., 1985

Кому будет интересна эта статья?

Владельцам хозяйств	2
Строителям	1
Инвесторам	1
Загружается, пожалуйста подождите

Строительство овощехранилища, проектирование и оснащение оборудованием

Комплексное оснащение складов Мы строим Овощехранилища

Рыночная цена на овощи в определяется качеством, спросом и предложением в данный момент, и сильно подвержена сезонным колебаниям. Как же сберечь урожай и продать его по хорошей цене, когда у ваших конкурентов уже нет продукции? Как не потерять часть урожая из-за загнивания, прорастания, или просто на потере влажности?

Ответ прост: выбрав правильную технологию хранения.

Холодильные двери Ирбис для помещений с регулируемой газовой средой

Технологии хранения овощей

Различают краткосрочное и долгосрочное хранение овощей. Если в случае краткосрочного хранения (например, для распределительных центров), технологические решения довольно просты, то долгосрочное хранение предполагает организацию специальных условий и строительство овощехранилища.

Это не только управление температурным режимом внутри склада, но и контроль влажности, скорости воздушного потока и т.д. Это сложное оборудование, и его проектирование требует серьезного опыта внедрения, а также знания технологий хранения овощных культур.

Рекомендации по хранению овощей

Хранение картофеля

Технологию производства картофеля можно представить в виде двух блоков: блока полевых работ, включающего выращивание и уборку, и блока хранения. Первый длится в зависимости от сорта и климатической зоны выращивания 3–4 месяца; второй (в зависимости от назначения картофеля и времени реализации) от 2–3 до 8–11 месяцев, т.е. несоизмеримо больше. В течение этого длительного времени в клубнях происходят сложные физиолого–биохимические процессы, в насыпи картофеля размножаются различные патогенные микроорганизмы. В процессе хранения изменяется химический состав клубней, газовый состав и относительная влажность окружающего воздуха, клубни могут поражаться возбудителями сухих и мокрых гнилей. Клубни отдельных сортов с коротким периодом покоя нередко начинают прорастать уже в декабре–январе, что снижает качество картофеля и повышает потери, ухудшает потребительские или семенные и посевные показатели посадочного материала и, как следствие, снижает качество посадки и урожайность.

Снижение влияние отрицательных факторов на хранящиеся клубни, обеспечение высокого качества клубней, сведение до минимума потерь — основная задача современных технологий длительного хранения. Результат хранения зависит от многих факторов: сорта, технологии и условий выращивания, уборки и послеуборочной доработки клубней и их загрузки в хранилище, а также от способа и места хранения, конструкции хранилища, системы вентилирования и управления температурно-влажностными режимами в насыпи картофеля и в помещении хранилища с учётом специфических условий различных климатических зон. Чтобы свести к минимуму потери и сохранить высокие потребительские качества семенного, продовольственного и идущего на переработку картофеля, необходима не только тщательная подготовка клубней к длительному хранению, но и соблюдение температурно–влажностных режимов, соответствующих каждому периоду хранения, которых в современной технологии предусматривается не менее пяти.

Выделяют пять фаз в периоде хранения картофеля

• Сушка. Картофель следует быстро и немедленно после перевозки просушить в хранилище. Сухой воздух высушивает влагу на поверхности картофеля. Это уменьшает риск развития болезней в картофеле, который сохраняется.
• Лечение ран. Формирование пробковых пластов на местах ранения и повреждение следует начать как можно быстрее. На практике такой метод применяется при 12-18 °С и относительной влажности 90-95 %. Удачное лечение ран уменьшает шансы развития болезней в хранилище.
• Охлаждение. После завершения лечения ран температура хранилища должны быть снижена к необходимой отметке.
• Период хранения. По обыкновению эта фаза определяет наиболее длинный период хранения. Температура должна поддерживаться на необходимом уровне.
  • Семенной картофель 3-4
  • Столовый картофель 4-6
  • Производство картофеля фри 6-8
  • Производство чипсов 7-10
• Подогревание перед отгрузкой. С целью избежания появления черных пятен и повреждений на картофеле температуру следует повысить до 12 °С в отделении, где находится продукт на отгрузку.

Уровень относительной влажности в хранилище: 90-95 %. При более высокой влажности раньше пробуждаются глазки. При влажности ниже картофель теряет упругость.

Вентиляция — очень важное условие для нормального хранения картофеля. В бескислородной среде клубни задыхаются и погибают. Если кислорода недостаточно — чернеет мякоть клубней, прежде всего в сердцевине. С помощью вентиляции регулируют все факторы, влияющие на хранение, температуру, влажность и воздухообмен.

Технологии строительства картофелехранилища

Запросить коммерческое предложение

Хранение лука

Мы знаем, что проектирование и оснащение хранилища лука – это кропотливая и сложная задача, стоимость ошибки очень высока. Именно поэтому мы предлагаем Вашему вниманию уникальную услугу: бесплатную консультацию эксперта-технолога и специалиста!

Технологии строительства хранилища лука

Запросить коммерческое предложение

Хранение капусты

Мы знаем, что проектирование и оснащение хранилища капусты – это кропотливая и сложная задача, стоимость ошибки очень высока. Именно поэтому мы предлагаем Вашему вниманию уникальную услугу: бесплатную консультацию эксперта-технолога и специалиста!

Технологии строительства хранилища капусты

Запросить коммерческое предложение

Хранение моркови

Морковь должна оставаться в «спящем состоянии», поддерживая качество и не теряя вес. Таким образом, температура хранения составляет 0-0,5 °С. Относительная влажность в хранилище должна быть, по крайней мере, выше 95%. Более низкий уровень влажности станет причиной быстрой потери веса и качества товара. Многие пытаются достичь такого уровня влажности, разбрызгивая на пол хранилища холодную воду, которые будет испаряться, поддерживая уровень влажности. Но невероятно трудно повысить влажность таким образом в условиях низкой температуры. Более эффективным является распыление в воздух мелких капель воды.

Вентиляция должна применяться лишь при необходимости. Это означает, что она нужна только для обновления воздуха, так как вентиляция снизит влажность, и это отрицательно повлияет на сохранении моркови.

Наиболее распространенный способ охлаждения моркови – конвенционный метод охлаждения, когда воздух, проходя через испаритель, охлаждается, тем самым снижая температуру в хранилище.

Преимущества конвенционной охладительной системы

• Легкая в установке;
• Поддерживает нужную температуру в хранилище;
• Быстро охлаждает морковь, если уборка урожая идет в теплую пору;
• Поддерживает очень высокую влажность воздуха.

Важно отметить специфику хранения моркови

• Нельзя использовать в хранилище с морковью оборудование, выделяющее этилен, например, погрузчики, работающие на пропане. Этилен придает моркови горький вкус.
• Не рекомендуется хранить морковь с другими овощами или фруктами, особенно выделяющими этилен.
• Использование хранилищ с контролируемой атмосферой (ULO) не целесообразно, так как морковь имеет слишком плотную структуру. Хотя низкий уровень кислорода (1%) приостанавливает прорастание, но и провоцирует гниение. Повреждение моркови высоким содержанием СО₂ проявляется в виде коричневых пятен которые появляются при выставлении продукта на обычный воздух. СО₂ больше 5% вызывает гниение. А хранение при концентрации О₂ ниже 3% провоцирует бактериальную гниль и у такой моркови отсутствует вкус и запах.

Технологии строительства хранилища моркови

Запросить коммерческое предложение

Хранение свеклы

Мы знаем, что проектирование и оснащение хранилища свеклы – это кропотливая и сложная задача, стоимость ошибки очень высока. Именно поэтому мы предлагаем Вашему вниманию уникальную услугу: бесплатную консультацию эксперта-технолога и специалиста!

Технологии строительства хранилища свеклы

Запросить коммерческое предложение

Виды организации хранения овощей

Навальное хранение:

Хранение навалом – наиболее распространенный способ хранения овощей. При правильной организации вентиляции, при хранении навалом воздух обдувает каждый плод, сохраняя его в состоянии, близком к состоянию «сразу после уборки».

Отличительная особенность хранения овощей навалом – необходимость в транспортировочных конвейерах для загрузки и выгрузки продукции.

Единственный серьезный минус технологии хранения овощей навалом – отсутствие гибкости при отгрузке продукции (для того чтобы отгрузить часть хранимой продукции, необходимо подогнать конвейер, разобрать штабель…)

Контейнерное хранение:

Хранение в контейнерах – современный и высокотехнологичный метод хранения овощей. При помощи систем принудительной вентиляции «Aspiration Sуstem» или «Pressure ventilation» подготовленный воздух доставляется к продукту и обеспечивает сохранение качества овощей. Так же при хранении в контейнерах обеспечивается максимальная гибкость в логистике склада (возможность отгрузить ровно столько продукции сколько нужно в короткий срок не применяя дополнительное оборудование)

Минус хранения в контейнерах – большая стоимость строительства по сравнению со зданием для хранения овощей навалом.

Пространственная вентиляция – не обеспечивает обдув продукции воздухом в достаточном объеме. Мы не применяем такую систему в наших хранилищах.

Принудительная вентиляция – позволяет контролировать состояние продукции в процессе хранения (фото треноги с мешком картошки). Наилучшее решение для овощехранилищ длительного хранения.

Почему именно Mooij Agro?

Для того, чтобы всегда быть на высоте, мы выбрали партнера по технологиям овощехранения – голландскую компанию Mooij Agro.

История становления и развития компании Mooij Agro    >>>

На протяжении более 30 лет, Mooij Agro стремились оптимизировать технологии хранения картофеля, лука и других культур. Сейчас Mooij Agro проектирует, производит и поставляет системы управления климатом в овощехранилищах по всему миру. Сотрудничество с Mooij Agro — гарантия успешного сохранения урожая!

Более 10 лет Mooij Agro является частью Группы Hotraco — лидера рынка систем управления климатом для скотоводства, сельского хозяйства, теплиц и автоматизации зданий. Это позволило Mooij Agro еще выше поднять технологический уровень, используя ноу-хау и производственный потенциал Hotraco.

Собственный отдел разработки и большой практический опыт специалистов компании позволяют создавать продуманные решения для хранения вашего урожая.

Тот факт, что Mooij Agro неоднократно раз получали награды за инновации в отрасли, говорит о том, что эта компания является признанным законодателем моды и направления развития технологий хранения овощей.

В результате этого подхода, Mooij Agro имеет сильные позиции на рынках Китая, России, Казахстана, Япония, Бангладеш и, конечно же, в Европе.

Клиентами Mooij Agro являются основные международные компании-производители, такие как: McCain, Simplot, Lamb Weston, Aviko, Pepsico, Oishi и многие другие.

Используемое оборудование и технологии

Обладая многолетним опытом строительства, компания «Фуд Эксперт» внедряет наиболее выгодные для Заказчика технологии и самое надежное оборудование ведущих мировых лидеров, позволяющие оптимизировать Ваши затраты и увеличить рентабельность возводимого объекта.

• Системы промышленной вентиляции

Без эффективной принудительной вентиляции не может быть нормального овощехранилища! Для наших проектов мы используем мощные вентиляторы, а также другое вентиляционное оборудование из Голландии. Большое значение при выборе оборудования для нас имеют высокая производительность, надежность и экономичность работы. Для правильной организации хранения овощей необходим верный расчет всех компонентов системы – начиная от объемов камер воздухоподготовки, и заканчивая сечениями каналов и клапанов. Только правильный расчет, корректно подобранное оборудование и безупречное качество монтажа позволяют создавать оптимальные условия для хранения овощей!

• Двери, ворота и воздушные клапаны «ИРБИС»

Так как температурный режим крайне важен для обеспечения хранения, мы используем в наших проектах герметичные двери Salco или холодильные двери и ворота, производства завода «Ирбис».

Для регулирования количества воздуха, поступающего снаружи здания, используются системы специальных клапанов, также производимых «ИРБИС».

• Холодильное оборудование

Контролируемое и равномерное охлаждение – основа технологий длительного хранения овощей. В период, когда наружная ночная температура падает ниже +5 °С, для охлаждения овощей автоматическая система использует наружный воздух, смешивая его с внутренним в камерах воздухоподготовки. Для того, чтобы максимально эффективно охлаждать продукцию, и не зависеть от капризов природы, а также – чтобы обеспечить качественное хранение в тёплое время года, мы используем интегрированное в систему вентиляции холодильное оборудование: специальную теплообменную аппаратуру для овощехранилищ от ведущих зарубежных производителей, а также надежные агрегаты производства «Ирбис».

• Системы увлажнения

Управление влажностью – важный фактор для хранения овощей. Для равномерного увлажнения воздуха мы применяем уникальную разработку Mooij Agro — увлажнители матрацного типа, которые не допускают появления капель воды в атмосфере хранилища и на овощах.

• Измерительное оборудование для овощехранилищ

В наших овощехранилищах мы используем измерительную аппаратуру и датчики производства Hotraco Group, позволяющие точно замерять все необходимые для хранения параметры, включая контроль веса хранимой продукции!

• Автоматическая система управления хранением овощей и система удаленного мониторинга

Для управления системами вентиляции используется специально разработанное программное обеспечение. Оно позволяет удаленно администрировать все системы в нескольких овощехранилищах, программировать и вручную изменять параметры хранения, ведет запись всех параметров для анализа, оповещает об ошибках и критических температурах. Программа русифицирована, интерфейс нагляден и очень удобен в использовании.

• Оборудование для сортировки, обработки и укладки овощей

Для того, чтобы оптимально загрузить или разгрузить овощехранилище, в зависимости от его типа, используется различная специальная техника – конвейеры, укладчики, наполнители и опрокидыватели контейнеров, сортировочные линии и т.д.

Также мы можем спроектировать хранилище овощей под любые ваши требования.

Заполнить техническое задание

Современные технологии хранения овощей — FruitNews.RU

«Самая дорогая система – это система EvryAir, затем идет напорная стена, после всасывающая стена, далее Dragon M, а затем хранение навалом, являющееся наиболее дешевым и часто наиболее эффективным способом», — пояснил Сергей Мацкевич, руководитель направления «Хранение овощей и фруктов» компании «Агровент»

Навальный тип хранения

Одним из наиболее распространенных в России способов хранения овощей является навальный метод, который позволяет обеспечивать хранение большого объема продукции с относительно небольшими издержками. Навальный способ хранения подходит для хранения картофеля, лука, свеклы.

Схема поддержания микроклимата в овощехранилище навального типа подразумевает собой наличие камеры подготовки воздуха, которая располагается вдоль одной из внешних стен здания хранилища и отделяется от камеры хранилища внутренней стеной. Через впускные клапаны свежий воздух поступает в камеру подготовки, где приобретает необходимую температуру и влажность. Для коррекции температуры и влажности поступающего воздуха используются рециркуляционные клапаны, увлажнители, нагреватели и охладители, расположенные в данной камере.

При использовании навального типа хранения с подпольными каналами подготовленный воздух при помощи напорных вентиляторов высокого давления подается в специальные подпольные бетонные каналы. Вентиляторы могут устанавливаться как непосредственно в каналы, так и в фальшпол в камере подготовки воздуха. Через каналы воздух затем подается в хранилище, где проходит через толщу овощей, вентилирует и охлаждает или нагревает продукт, а также корректирует его влажность. Отработанный воздух самотеком удаляется через открытые выпускные клапана, либо через рециркуляционные клапана подмешивается к вновь поступающему свежему воздуху. Для предотвращения образования конденсата в помещении овощехранилища подвешиваются разгонные вентиляторы (некоторые из них могут быть оборудованы тэнами для обогрева).

 Для автоматического поддержания нужного микроклимата в хранилище используется система автоматического контроля, которая управляется компьютером и с помощью датчиков температуры продукта и канала, внутренних и внешних датчиков влажности отслеживает состояние микроклимата в помещении овощехранилища.

Технология навального хранения с перфорированными воздуховодами используется тогда, когда возможности организовать подпольные каналы для прохождения воздуха отсутствует. Например, если оборудуется уже построенное хранилище.

Перфорированные металлические воздуховоды устанавливаются на обычном ровном полу хранилища и через них подается подготовленный воздух из камеры, который выходит сквозь щели в каналах и проходит через продукт.

Напольные каналы можно поставить в любом хранилище, проведя относительно небольшую реконструкцию. Такой способ оборудования хранилища является наиболее быстрым и недорогим. При этом теряется некоторая часть емкости хранилища. По подсчетам специалистов Агровент, на организацию перфорированных воздуховодов уходит около 7% объема помещения.  Вторым недостатком данной системы являются неудобства для работы погрузчиков и прочей техники, используемой в хранилище. При работе техники каналы периодически повреждаются и требуют замены. В среднем необходимо ежегодно менять около 10% воздуховодов, подсчитали инженеры компании. При этом качество хранения при использовании перфорированных воздуховодов будет схожим с тем, которое достигается применением подпольных каналов.

Контейнерный тип хранения

Контейнерный тип хранения удобен тем, что он позволяет обеспечивать более высокую сохранность урожая, следить за качеством продукции в хранилище и своевременно удалять испорченные овощи, обеспечивает более удобную загрузку, выгрузку продукции и механизацию большинства технологических процессов, а также дает возможность хранить разные виды и сорта овощей в одном хранилище или одной камере и выгружать часть продукции без нарушения температурного режима.

В контейнерах хранят виды овощей, которые требуют особого внимания — морковь и капусту, так как только при этом методе возможно достичь необходимых и неизменяющихся во времени значений температуры, влажности и воздухообменных характеристик среды хранения. Все чаще этот тип хранения используется для картофеля, лука и чеснока.

Основным недостатком контейнерного хранения считается высокая стоимость контейнеров, которые необходимо приобрести для оборудования хранилища.

Специалисты различают несколько систем контейнерного хранения.

1. Аспирационная (всасывающая) стена — система контейнерного хранения овощей в каркасных хранилищах с использованием оборудования для вентиляции с элементами всасывания, а не нагнетания воздуха. Система подходит для картофеля, свеклы, лука и чеснока. Она позволяет автоматизировать процесс управления хранением, контролировать уровень влажности, может быть дополнена системами охлаждения или обогрева в зависимости от вида продукции и длительности хранения.

С торца внутри хранилища параллельно внешней стене выстраивается стена камеры хранения с вертикальными проемами, за которой располагается камера подготовки воздуха, оснащенная высоконапорными вытяжными вентиляторами. Функция данных вентиляторов: высасывать отработанный воздух из коридоров между контейнерами через проемы в стене и либо выбрасывать отработанный воздух через выпускные клапаны на улицу, либо смешивать со свежим поступающим воздухом и подавать обратно в хранилище. Регулирование температуры воздуха осуществляется специальными впускными и выпускными клапанами.

В самом хранилище от проемов в стене наносится разметка, вдоль которой с коридорами в 50 см на высоту 6-7 метров расставляются контейнеры с продукцией. Сверху и с противоположного от стены торца коридоры между контейнерами закрываются армированными аспирационными ковриками.

Вентиляционная система является основополагающей и используется для сушки, лечения, понижения и поддержания температуры продукта. Холодильная система используется в случаях хранения при высоких внешних температурах (май, июнь) либо в тех случаях, когда температуру продукта необходимо резко опустить в короткий промежуток времени.

Система обеспечивает хорошую сохранность продукции при средних временных затратах на ее запуск.

2. Щелевая стена применяется при контейнерном способе хранения овощей в каркасных зданиях из ЛСТК и сэндвич-панелей.  Как и аспирационная стена, щелевая стена подходит для хранения картофеля, свеклы, лука и чеснока, позволяет автоматизировать управление и при необходимости может быть оснащена системами охлаждения или обогрева.

Для организации хранения по системе «щелевая стена» стена камеры хранения выстраивается на высоту штабеля контейнеров на расстоянии 1,5–2 метра от внешней стены здания. За этой стеной организуется вентиляционная камера, где располагается технологическое оборудование: вентиляторы, впускные и выпускные клапаны, сервоприводы, контрольно-измерительные приборы и датчики.

В стене на расстоянии высоты поддона вырезаются горизонтальные отверстия, по ширине равные ширине контейнера. Через эти «щели» воздух поступает в хранилище, проходя сквозь плотно размещенные у стены контейнеры.

В самой вентиляционной камере параллельно полу на расстоянии в 2 метра устанавливается фальшпотолок. В него монтируются напорные вентиляторы, которые перемещают воздух сверху вниз и нагнетают его в хранилище через горизонтальные проемы. Над вентиляторами на внешней стене внутри вентиляционной камеры размещаются приточные клапаны, через которые свежий воздух входит в хранилище. Отработанный воздух удаляется самотоком через выпускные клапаны, которые расположены выше на этой же стене. Впускные и выпускные клапаны обычно одинаковы по площади и работают синхронно.

Свежий воздух поступает в хранилище через приточные клапаны, проходит через вентиляторы и нагнетается в щели в стене к контейнерам. Под воздействием давления воздух вынужден проходить через продукцию. Выходящий воздух считается отработанным и естественным путем удаляется из хранилища через выпускные клапаны. Вся работа вентиляторов и клапанов управляется специальным контроллером, основываясь на показателях высокоточных датчиков температуры, влажности и СО2.

При щелевой системе вентиляции основной воздушный поток распределяется в контейнерах снизу-вверх и продукция внизу контейнера вентилируется лучше, чем вверху. Продуваемость контейнеров при этом незначительная: 8-10 контейнеров. Поэтому длина хранилища, как и длина вентиляционной камеры, должна быть не меньше 14-15 метров.

3. Напорная стена – контейнерная система хранения для каркасных хранилищ с шириной кратной 4 метрам: 12, 16, 20, 24. Длина хранилища, оснащенного данной системой, может достигать 30 метров, но чем длиннее хранилище, тем хуже процесс вентилирования всего продукта. Оптимальной считается длина в 24 метра.

Как и при других технологиях хранения, вдоль внешней стены хранилища организуется вентиляционная камера шириной 1,5-2 метра, где располагается технологическое оборудование: вентиляторы, впускные и выпускные клапаны, сервоприводы, контрольно-измерительные приборы и датчики. Высота стены между вентиляционной камерой и камерой хранения должна быть равна высоте штабеля контейнеров. В данной стене на 80% ее высоты вырезаются вертикальные отверстия шириной 0,4-0,5 метра. По обе стороны от отверстий выстраивают контейнеры, наполненные продукцией. В образованный контейнерами коридор сквозь отверстия в стене нагнетается подготовленный воздух нужной температуры и влажности. Для того, чтобы заставить воздух проходить сквозь контейнеры, в верхней и противоположной торцевой части коридора устанавливаются самоподкачивающиеся воздушные трубы – «аирбэги».

Свежий воздух поступает в хранилище через приточные клапаны, сверху вниз проходит через вентиляторы, установленные в фалшпотолке вентиляционной камеры на высоте 2-х метров, и нагнетается в коридоры из контейнеров. После выхода воздух считается отработанным и естественным путем удаляется из хранилища через выпускные клапаны. Вся работа вентиляторов и клапанов управляется специальным контроллером на основании показателей высокоточных датчиков температуры, влажности и СО2.

За счет использования «аирбэгов» технология «напорная стена» обеспечивает более интенсивное прохождение потоков воздуха именно через контейнеры с продукцией. В остальном принцип организации и основные элементы оборудования для этой технологии схожи с оборудованием системы «всасывающая стена». Разница в стоимости двух систем определяется более высокой стоимостью «аирбэгов» по сравнению с аспирационными ковриками. При этом технология «напорная стена» обеспечивает более высокое качество хранения овощей.

4. EveryAir – усовершенствование технологии «напорная стена». При ее применении в дополнение к вентиляционному оборудованию и «аирбэгам» в центральном канале между рядами контейнеров устанавливается перфорированная пленка шириной 30 см. Эта лента растягивается на расстоянии 8-10 метров от стены вентиляционной камеры и разбивает воздушный поток для его равномерного распределения по всей продукции. Таким образом, вентиляция обеспечивается для всего объема хранимой продукции.

5. Dragon-M – быстровозводимая система для контейнерного хранения картофеля, моркови, капусты и свеклы, которая подходит как для каркасных, так и для арочных овощехранилищ. Работа системы обеспечивается вентиляционно-охладительными установками, которые могут монтироваться на полу или на стене и в которых происходит весь процесс подготовки воздуха до подачи в хранилище. В зависимости от комплектации в состав системы могут входить нагревательные и охладительные элементы, регулировочный клапан, нагнетающий высоконапорный вентилятор и система воздуховодов для равномерного распределения воздуха над продукцией. Холодный воздух опускается между контейнеров, нагревается. Отработанный воздух или покидает помещение самотеком через дополнительные вытяжные клапаны, или опять попадает в вентиляционную установку, смешиваясь со свежим холодным наружным воздухом.

Вентиляционные установки изготавливаются из алюминиевого профиля. Конструкция приточного клапана с применением специального нагревательного кабеля предполагает надежную работу в условиях низких температур. В стандартном исполнении приборы поставляются с осевыми вентиляторами производительностью до 75 000 м3/час воздуха.

Эта система менее функциональна, чем иные системы контейнерного хранения. При этом она быстрее и проще возводится, а также дешевле стоит, чем ее более сложные технологически аналоги. Такая система часто используется в небольших хранилищах или при организации хранения с использованием внешнего холодного воздуха для охлаждения продукции зимой, что позволяет экономить электроэнергию. В таких случаях специалисты компании Агровент рекомендуют сочетать систему Dragon-M с увлажнителями воздуха, чтобы обеспечивать поддержание необходимой влажности продукции.

Источник: FruitNews

выбор технологии возведения, выгоды и риски такого бизнеса

С необходимостью хранить овощи сталкиваются как производители в сфере пищевой промышленности, так и небольшие фермерские хозяйства, выращивая урожай для дальнейшей его реализации.

Хранение урожая в надлежащих условиях без потери качества и пищевой ценности – одна из самых важных задач бизнеса данного направления, которая решается посредством строительства надежных овощехранилищ. Но, прежде чем приступить к проектированию и строительству, следует разобраться с основными концепциями содержания такого хозяйства и ведения бизнеса.

Овощехранилище – с чего начать?

Успех реализации проекта на 90% зависит от грамотно составленного ТЗ и требований самого заказчика; от целей, которые он преследует и конечного результата, которого он хочет достигнуть. Этому предшествует четкое понимание того:

• что именно будет храниться – речь идет о виде и/или сорте овощей, ведь для каждого существует индивидуальный ряд требований и климатических условий хранения;
• где это будет храниться – здесь важно и тип здания под хранилище, и территория расположения самого объекта;
• с какими объемами планируется работать – к примеру, для правильного хранения 100 тонн и 1000 тонн картофеля понадобятся абсолютно разные площади и оборудование;
• какой характер будет носить бизнес – сезонный (временный) или же долгосрочный (всесезонное хранение овощей).

Выгоды и риски в строительстве овощехранилища

Как и в любой другой деятельности, здесь также существуют выгодные стороны и риски, которые следует учитывать заказчику при возведении собственного помещения для хранения овощей.

Выгоды:

Развитие сельского хозяйства в России порождает спрос на возведение новых площадей, которые используются в качестве животноводческих комплексов и хранилищ для собранного урожая. Рост количества «работающих на земле» людей делает строительство овощехранилищ прибыльным делом.

1. Только за счет строительства овощехранилища можно достичь высоких показателей в условиях хранения, где уделяется внимание вентиляции, температуре и защите от грызунов. Это в разы снижает риск порчи урожая и продукции для реализации.
2. Возможность реализовать полноцикличный процесс, начиная от приема урожая, его обработки, очистки, просушки и заканчивая отгрузкой овощей.
3. Возможность построить овощехранилище на своем участке с целью реализации данной площади под аренду.

Риски:

1. Строительство овощехранилища под ключ целесообразно в том случае, если планируется хранение продукции больших объемов. Окупить такое сооружение можно будет в течение 1-2 лет. А вот хозяйства с небольшим оборотом рискуют войти «в минуса».
2. Выбор ненадежного подрядчика может привести не только к потере потенциальной прибыли, но и своих денежных средств, так как построить овощехранилище – далеко не самая легкая задача. К счастью, для бизнесменов существуют альтернативы быстрого и экономного строительства зданий на основе металлоконструкций.
3. Овощеводство – специфическая сфера деятельности, где что-либо спрогнозировать наперед сложно. Зависимость от погодных условий многих владельцев может привести к убыткам.

Технологии строительства быстровозводимых овощехранилищ

Современное строительство быстровозводимых овощехранилищ практически не пересекается с сельскохозяйственными ангарами советского периода. Дорогостоящие бетонные постройки канули в прошлое, им на смену пришло строительство металлических каркасных и бескаркасных овощехранилищ, цена которых в 3-4 раза ниже.

Строительство бескаркасных овощехранилищ

Инновационные технологии позволяют возводить габаритные сооружения на основе рулонной оцинкованной стали площадью 1000 кв. м и более за считанные месяцы по бескаркасному методу. Срок их эксплуатации превышает 50 лет. По длине не ограничены. Ширина пролета достигает 30 м. Могут успешно возводиться в климатических районах с температурным диапазоном – от -50 до +60. Бескаркасные овощехранилища способны выдерживать значительные нагрузки – ветровые до 200 кг/кв. м, снеговые до 250 кг/кв. м.

Внутри помещения есть возможность реализовать отсеки и отдельные зоны для хранения различных видов овощей. А также обустроить здание всем необходимым оборудованием и системами климатконтроля.

Строительство каркасных овощехранилищ

В основе данной технологии строительства применяется металлический каркас из ЛСТК или черного металла. В качестве ограждающих конструкций оптимальным выбором являются сэндвич-панели. Такие конструкции позволяют сократить теплопотери, а само помещение абсолютно герметичное и не зависящее от внешних погодных факторов.

Стоимость строительства овощехранилища на основе каркаса выше по сравнению с бескаркасной технологией. Сроки монтажа также займут увеличенный период из-за ожидания изготовления металлоконструкций и их монтажа на стройплощадке.

Стены ангара под овощехранилище могут быть реализованы любой цветовой палитры из каталога RAL.

Выбор оборудования для овощехранилища

Выбор оборудования зависит от типа овощей, которые планируется хранить. Для таких овощей, как картофель и лук, важно наладить систему вентиляции. Если помещение возводится в южных регионах, не стоит пренебрегать системой охлаждения.

Тип холодильного оборудования также может различаться по мощности и функциональности. Картофель в этом плане менее требователен, а вот для длительного хранения свеклы и моркови следует оборудовать холодильники помощнее.

Установка обязательных систем обеспечения овощехранилищ:

• вентиляционная система;
• система контроля влажности;
• система охлаждения.

7 вопросов, на которые вы должны ответить, прежде чем строить овощехранилище

Ответив самому себе на эти вопросы, вы сможете в полной мере понять, что именно вам требуется, что это даст, и как это необходимо реализовать. Таким образом, вы убережете себя от совершения ошибки, цена которой вам может стоить несколько миллионов.

1. Каковы пути и способы сбыта продукции? Ответ даст вам понять, где возводиться (вблизи поля или пищевого производства), а также какой тип овощехранилища выбрать.
2. Что именно будете хранить? Для каждого типа овоща или даже сорта существует ряд особенностей, которые достигаются за счет устройства спецоборудования.
3. Где возводиться? Здесь необходимо ориентироваться на характер вашей деятельности – сбор урожая и продажа его крупным дистрибьюторам или же поставки к конечному потребителю. Первый вариант предполагает строительство вблизи полей, где собственно будет собираться урожай, второй – вблизи мест сбыта, не усложняя доставку от фермерских хозяйств.
4. Какие объемы хранения? Элементарно, чтобы спроектировать овощехранилище и обозначить его площадь, застройщику следует знать объемы хранения урожая. Многие строительные компании имеют типовые проекты на строительство овощехранилищ на 100 тонн, 200 тонн, 500 тонн, 1000 тонн и т.д.
5. Каковы сроки хранения? Долгосрочное или временное хранение предполагает установку климатического оборудования, адаптированного под потребности конкретно вашего бизнеса.
6. Какой способ хранения? На сегодняшний день выделяют три способа – навальное, контейнерное хранение и хранение в тарах.
7. По какой технологии возводиться? Ответ на этот вопрос даст вам понимание о размерах бюджета на строительство, а также поможет подобрать оптимальный вариант сооружения.
