Заточка пилы – как правильно точить пильные цепи своими руками в домашних условиях и пользоваться напильником, как наточить цепную пилу штиль вручную

Содержание

Быстрый способ заточки ручной пилы болгаркой

Быстрый способ заточки ручной пилы болгаркой
Очень быстрый способ заточить старую или новую ручную пилу таким инструментом как болгарка (УШМ). Вам понадобится всего 5-10 минут, чтобы все зубья вашей ножовки приобрели первозданную остроту. Эта методика заточки рассчитана исключительно на опытных пользователей, тех кто не первый день работает с болгаркой.

Заточка пилы болгаркой

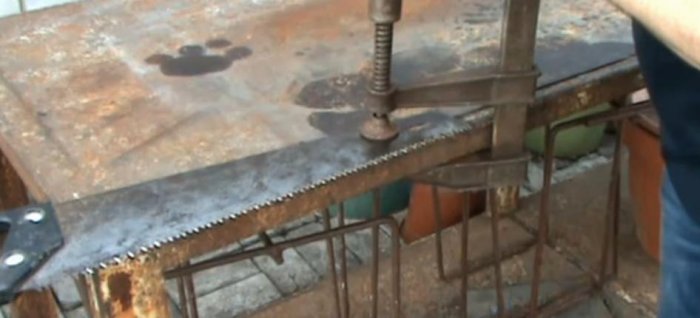

Первое, что необходимо, так это хорошо зажать пилу. Лучше использовать две струбцины по краям. При любых манипуляциях полотно не должно «играть», а уж тем более смещаться в сторону.
Зажимать полотно желательно по горизонтали, параллельно плоскости верстака.
Быстрый способ заточки ручной пилы болгаркой

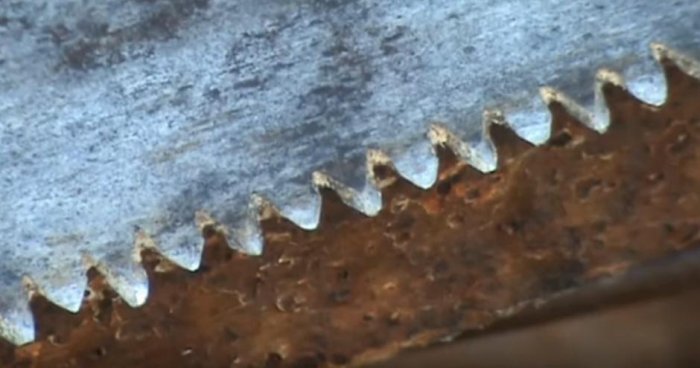

Пила старая, вот как изначально выглядят ненаточенные зубья. Пилят они соответственно так же плохо.
Быстрый способ заточки ручной пилы болгаркой

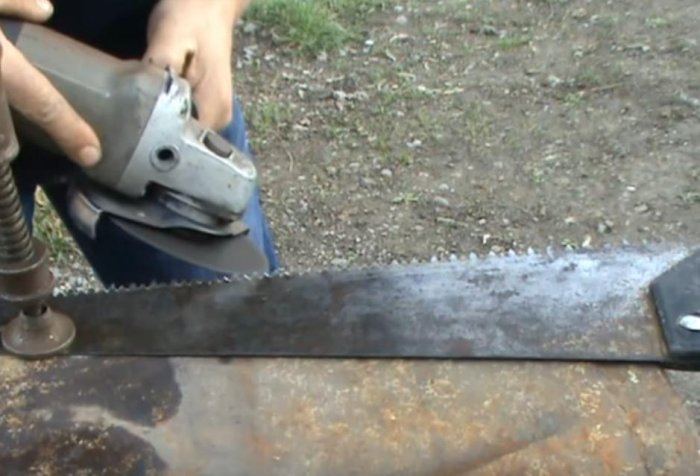

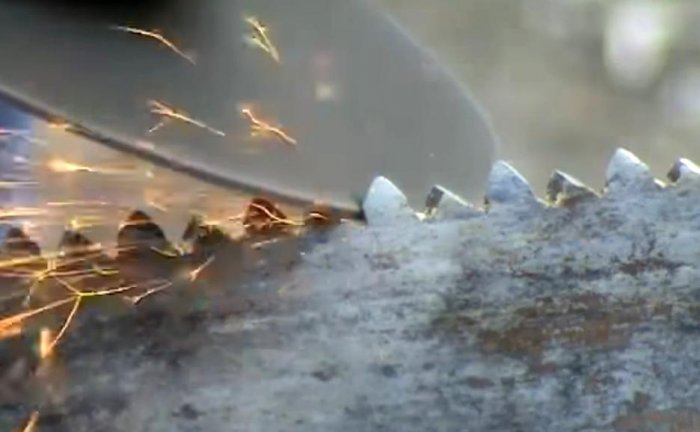

На болгарку устанавливаем круг по возможности с мелкой зернистостью. Запускаем инструмент и поочередно затачиваем каждый зуб под углом одной стороны. Сначала производим заточку одной стороны зуба, потом идем в обратную сторону и уже затачиваем другую сторону зуба.
Быстрый способ заточки ручной пилы болгаркой
Быстрый способ заточки ручной пилы болгаркой
Быстрый способ заточки ручной пилы болгаркой

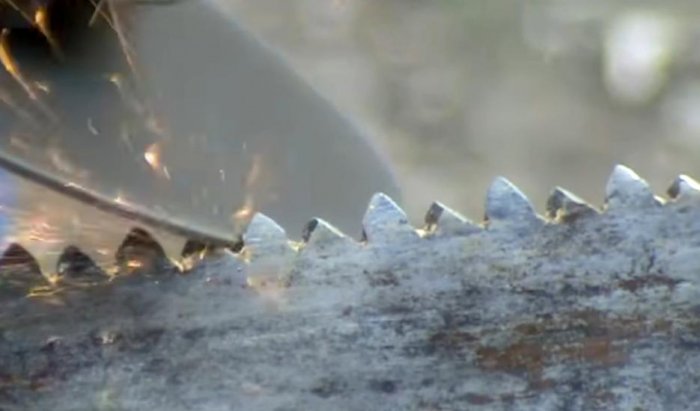

Переворачиваем полотно и производим заточку другой стороны пилы.

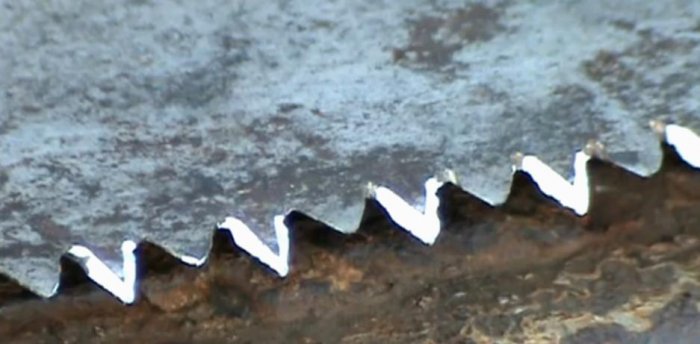

Так выглядит полотно после заточки.
Быстрый способ заточки ручной пилы болгаркой

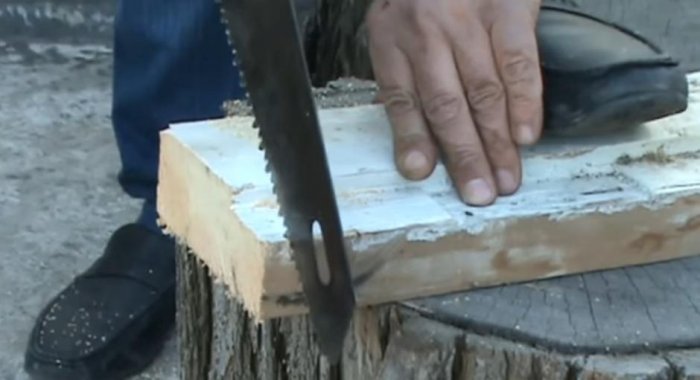

Проверяем в реальных условиях — пилим дерево.
Быстрый способ заточки ручной пилы болгаркой

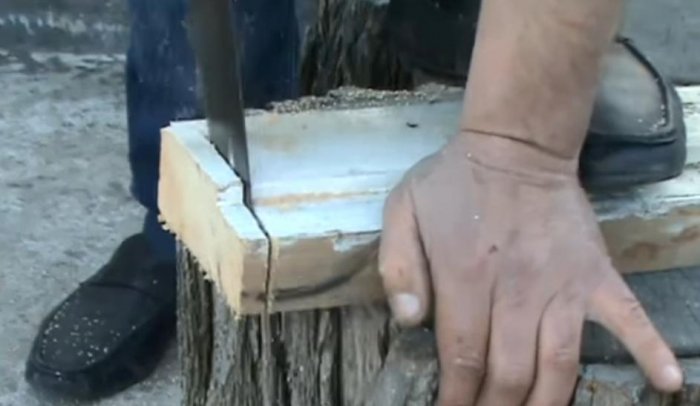

Пилит отлично.
Быстрый способ заточки ручной пилы болгаркой

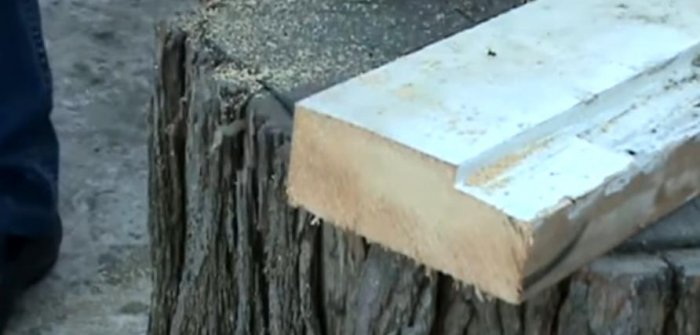

Срез получается ровный, структура среза не портится — все гладенько.
Быстрый способ заточки ручной пилы болгаркой
Если пилу зажимает при пилке, то следует проверить разводку зубьев. Толщина разводки должны быть как минимум две толщины полотна ножовки.
В общем, на заточку пилы ушло около 5 минут. С подготовкой не более 10.
Не забывайте о технике безопасности при работе ручным электрическим инструментом. Болгарка является особо опасным инструментом, с которым нужно быть особо осторожным.
Если вы не обладаете достаточным опытом при работе с УШМ, то я рекомендую вам отказаться от данной методики.

Смотрите видео


Быстрая заточка цепи бензопилы болгаркой

Быстрая заточка цепи бензопилы болгаркой
Время от времени цепь бензопилы тупится, особенно при серьезных объемах работ по распилу старой древесины. К тому же, когда насечки с одной стороны тупятся больше, чем с другой, это приводит к отклонениям от прямой линии реза и может стать причиной заклинивания штанги бензопилы в древесине.
Быстрая заточка цепи бензопилы болгаркой

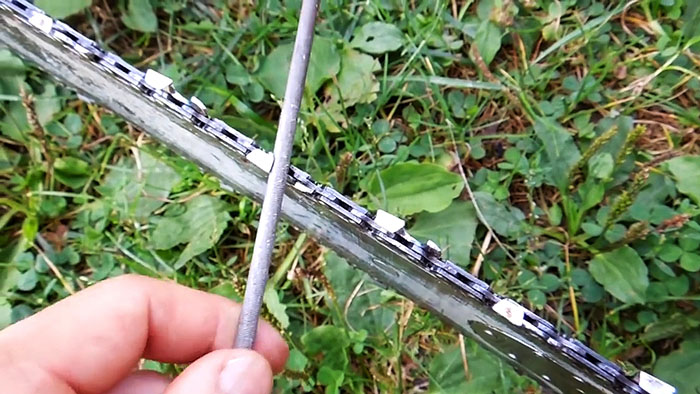

Традиционные методы восстановления режущей способности цепи


Заточить цепь пилы, которая имеет неравномерный износ, не снимая ее с направляющей, можно с помощью напильника круглой формы. При этом стачивать необходимо около 1 мм высокопрочной стали, и только на один зуб придется потратить уйму времени.
Быстрая заточка цепи бензопилы болгаркой

Как восстановить заточку пилы при помощи болгарки

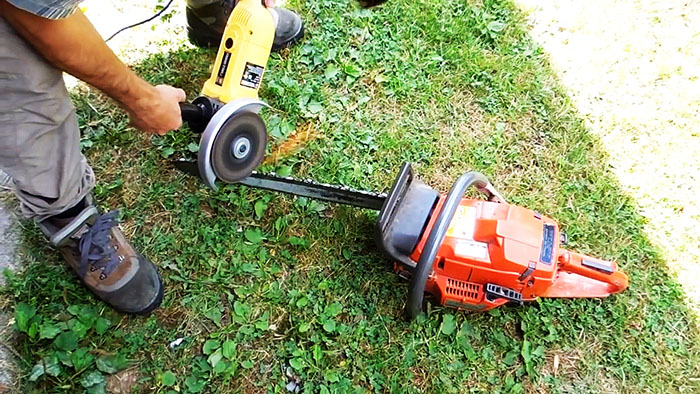

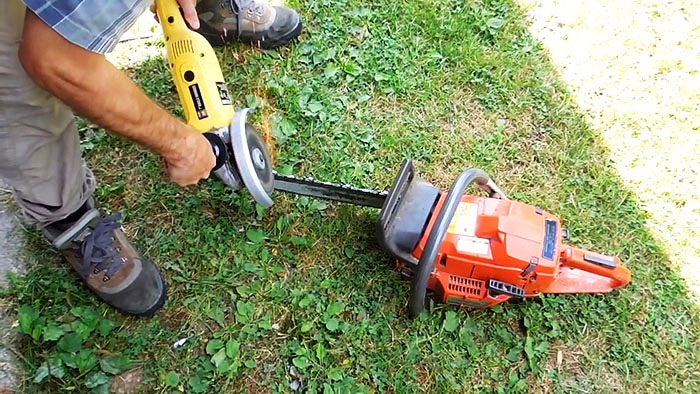

Более рациональным решением для быстрого восстановления остроты зубьев является использование угловой шлифовальной машинки, или, проще говоря – болгарки. Делать это не так сложно, как кажется на первый взгляд. Надо установить пилу лезвием по направлению к себе и, наклоняя инструмент в соответствии с углом заточки зуба, восстановить рабочую кромку последнего, прижимая к ней боковую часть вращающегося диска. Каждый последующий зуб заточен под противоположным углом, поэтому положение болгарки придется чередовать.
Быстрая заточка цепи бензопилы болгаркой
При этом заточка каждого займет секунду – две, не больше. Выполнять эту процедуру следует аккуратно, чтобы из-за неосторожного движения не повредить цепь, и тем более направляющую пилы.
Быстрая заточка цепи бензопилы болгаркой

Подготовка диска по металлу к заточке цепи

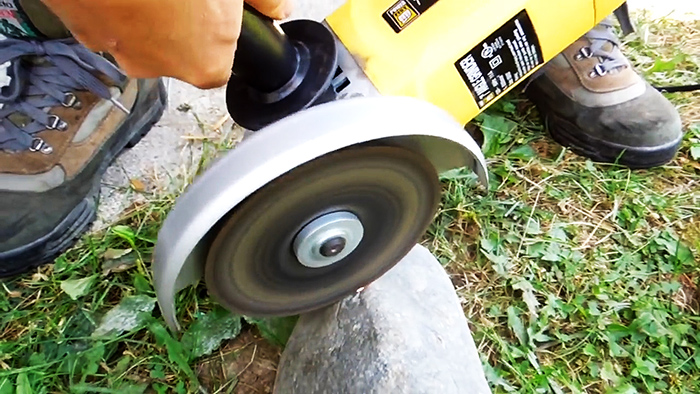

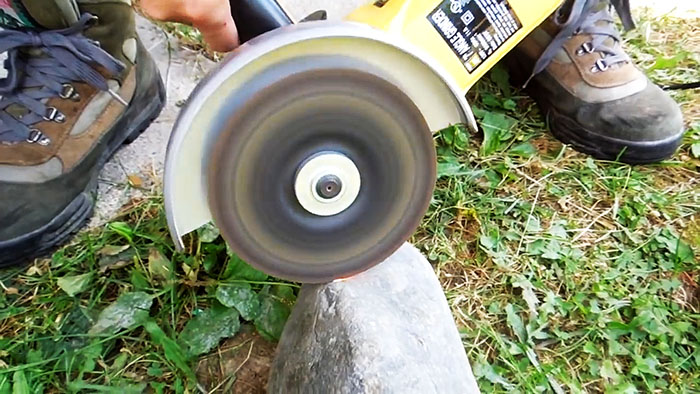

Как правило, в болгарках используются диски для резки металла, поэтому для качественной заточки его край следует немного затупить. Выполнить это задание проще простого – достаточно использовать обычный камень.
Быстрая заточка цепи бензопилы болгаркой
Быстрая заточка цепи бензопилы болгаркой
Диск по металлу не предназначен для работы с таким материалом, и после пары усилий его край потеряет остроту, что, собственно нам и необходимо.

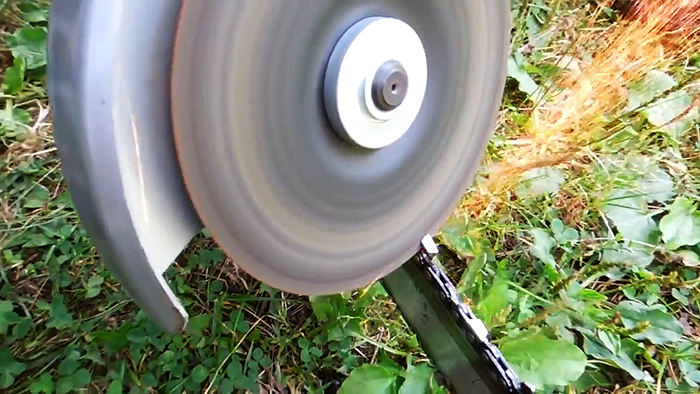

И после этого переходим к наточке.
Быстрая заточка цепи бензопилы болгаркой

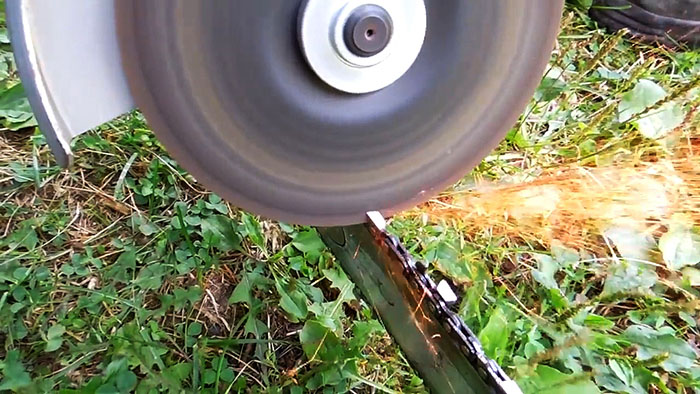

Поочередно проходимся по каждому зубу.
Быстрая заточка цепи бензопилы болгаркой

Чем я вывел из строя пилу


Причина выхода из строя зубьев пилы – старая гнилая древесина. При распиловке таких деревьев они очень быстро тупятся, и лезвие начинает вести себя непредсказуемо. В моем случае ствол был в диаметре 50-60 см, не меньше. Я делал выемку для корректировки направления падения дерева. Возможно, ее следовало сделать немного больше – тогда бы это позволило точнее положить ствол дерева. Однако, как раз на этом этапе пила и перестала нормально резать.

Правила безопасности


Работы по заточке пилы болгаркой требуют определенной четкости движений. В любом случае необходимо проследить, чтобы никого не было рядом, тем более на линии работы диска. Ничто не должно сковывать ваши действия. Также необходимо убедиться, что диск, установленный в болгарке, не достиг критического износа.
Что касается валки деревьев, то прежде чем проводить данные работы, следует принять меры по недопущению случайных прохожих в зону возможного падения ствола.

Результат работы

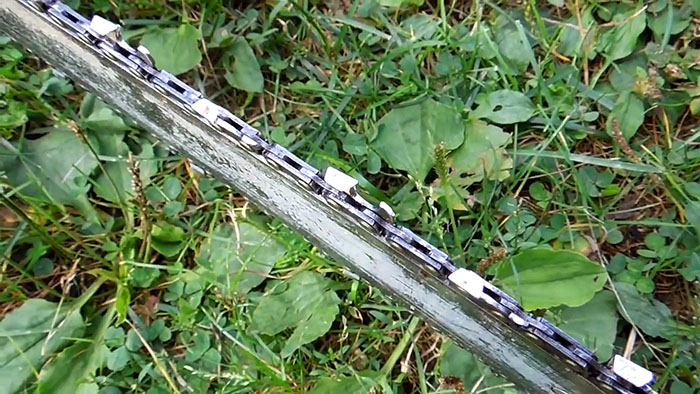

Быстрая заточка цепи бензопилы болгаркой
После оперативного восстановления заточки пилы болгаркой работа пошла веселее, и в итоге я все же срезал сухое и неподатливое дерево, положив ствол именно так, как и планировал.

Смотрите видео


Как заточить ножовку по дереву

Дерево — фантастический материал, так как может принимать после простых манипуляций любой вид, который ограничивается исключительно воображением человека. И как раз одним из инструментов, который предназначается для этого дела, выступает ножовка по дереву. Она не менее популярна, чем известные всем нам электрические и бензиновые цепные пилы, электролобзики и сабельные пилы. В арсенале домашних инструментов должна быть такая ножовка, и каждому мужчине полезно знать, как заточить ножовку по дереву своими руками.

Содержание:

  1. Предназначение ножовки по металлу
  2. Необходимость заточки пилы-ножовки
  3. Разводка зубьев ножовки
  4. Правила заточки ножовки по дереву
  5. Заточка ножовки своими руками
  6. Приспособления для заточки пилы-ножовки

Предназначение ножовки по металлу

Существует великое множество видов и форм ножовок по металлу. Ножовки по металлу бывают двуручными и одноручными. Двуручные пилы с появлением и распространением бензо- и электропил сегодня используются достаточно редко, а вот одноручные пилы имеются почти в каждом доме.

Полотно одноручной пилы выполняется в виде ножа с множеством зубьев. Оно характеризуется достаточной жесткостью, упругостью и прочностью для сохранения своей формы без разных натяжных устройств. Подобная ножовка по металлу имеет рукоятку, за которую держаться одной рукой при произведении распиловки материала. Двигая пилу вперед и назад по распиливаемому предмету, зубцы в него вводят все глубже. За каждое движение зубья ножовки материал прорезают на несколько миллиметров.

Ножовка по дереву используется для распиловки древесины, досок, бревен, ДСП и других древесных материалов, при установке деревянных конструкций и столярных работах, для обрезки веток деревьев и прочих работах, которые связаны с резкой разных пород. Ножовка по дереву также вам сможет пригодиться, если вы планируете работать с ламинатом.

Зубья полотен таких ножовок бывают трех видов – крупные, мелкие и средние, измеряются они числом резцов, которые приходятся на один дюйм. Чем больше на 1 дюйм будет зубьев, тем качественнее получится рез. Число зубьев на 1 дюйм на полотне ножовки по дереву обозначается маркировкой TPI. Запомните, что для быстрой и грубой резки вам понадобится ножовка с длинным полотном и большим зубом. А если качество реза очень важно для вас, то тогда лучше взять ножовку с мелким зубом.

Пилы с крупными зубьями (на дюйм 3-6 штук) и межзубовым шагом приблизительно в 4-8 миллиметра полезнее всего использовать при распилке бревен и толстых брусков, а ножовкой, в которой межзубовое расстояние доходит до 3-3,5 миллиметров, пилят доски среднего размера. При работе с мелкими деревянными изделиями работать проще всего пилой с промежутком между резцами в 2-2,5 миллиметра.

В том случае, если ножовка имеет прямые зубья, инструмент будет предназначаться только для поперечного распила древесины, если же вам предстоит распилить дерево вдоль, оптимальным вариантом станет ножовка с наклоненными вперед зубьями. А лучше всего у себя иметь несколько ножовок, а не одну ножовку, для разных видов работы по дереву.


Необходимость заточки пилы-ножовки

Любой режущий инструмент будет хорошо работать при одном условии – если он будет острым. Ножовка в этом случае не исключение. В ручной пиле режущим элементом являются зубья, которые нарезаны на полотне в виде клиньев. Во время работы затупляются именно эти зубья, то есть идет закругление режущих боковых и передних кромок, из-за этого становится ход ножовки тяжелым, и поэтому на нее нужно сильно нажимать.

Пилить тупой ножовкой — одно мучение. Нужно затрачивать много сил и времени, такой пилой сложно сделать распил под прямым углом. Неправильно заточенная пила уходит от линии пропила в сторону, её зажимает и клинит в распиле. Определить остроту пилы можно по звуку работы и блеску режущих кромок. Чтобы восстановить режущие способности зубьев, производят заточку ножовки по дереву, придавая им остроту и при этом сохраняя их параметры: величину углов, высоту и шаг.

Однако помните, что не все ножовки можно затачивать. Ножовки с калеными зубьями не подлежат заточке. Чтобы идентифицировать каленый зуб, необходимо присмотреться к его цвету. Если зуб каленый, он имеет черный цвет с характерным голубоватым отливом. Чтобы провести заточку не каленых зубьев, следует использовать напильник с мелкой насечкой.

Разводка зубьев ножовки

Перед заточкой ножовки по дереву следует проверить разводку зубьев. Для свободного движения пилы в материале и избегания зажатия инструмента в пропиле, её зубья разводят по мере углубления, то есть их поочередно отгибают на одну величину в разные стороны. Ширина пропила в результате становится больше толщины зубчатого полотна ножовки, а по обеим сторонам возникают свободные зазоры.

В результате этого пила будет совершать движения взад-вперед, практически своим полотном не соприкасаясь с поверхностью пропила, режущие кромки постепенно станут снимать материал слой за слоем. При разводке пилы следует помнить, что чем шире будет развод зубьев, тем и пропил получится шире и, соответственно, меньшие шансы заклинивания ножовки. Однако чрезмерно большая величина развода зубьев провоцирует слишком широкий рваный пропил и требует для продвижения ножовки в древесине значительных усилий.

Величина разводки для ножовки по дереву должна быть приблизительно в 1,5 – 2 раза больше толщины полотна пилы, что обычно составляет 1,5 — 2 миллиметра. Поэтому принято отгибать зубья пил на 0,25— 0,5 миллиметра в каждую сторону, если такой ножовкой предстоит распиливать сухое дерево твердых пород, и примерно на 0,5—1 миллиметр для сырой древесины или мягких пород деревьев.

Чтобы отогнуть на одинаковую величину зубья пилы, используют специальное приспособление под названием разводка, что представляет собой металлическую пластинку с пропиленной в ней щелью, которая больше по ширине, чем толщина полотна ножовки. Зачастую конструкция разводки позволяет делать выбор величины развода зубьев на одну сторону при помощи регулировочного винта, благодаря этому обеспечивается одинаковая величина отгиба зубьев.

Для разводки, как правило, полотно пилы зажимают в тиски таким способом, чтобы зубья из него выступали только слегка, а само устройство закрепляют на рабочем столе. Отгибают зубья разводкой поочередно в противоположные стороны по линии отвода, которая находится приблизительно на половине их высоты. Помните, что нельзя отгибать зуб целиком, так как в этом случае у основания он сломается.

После таких манипуляций рекомендуется проверить правильность совершения разводки, ведь может случиться, что некоторые зубья при отгибе на сторону больше выступают, чем остальные, они будут тормозить при пилении, снижать качество пропила и быстро затупятся. Посмотрите по линии зубьев на свет, и если увидите, что какой-то зуб слишком сильно или недостаточно отогнут в сторону, то его нужно поправить.


Правила заточки ножовки по дереву

Заточка полотна пилы-ножовки является в каком-то смысле искусством, которое требует внимания, хорошего глазомера и верности рук. Этому делу научиться не сложно, главное при работе придерживаться следующих правил:

  • Надежная фиксация. Полотно нужно крепко закрепить в специальном приспособлении, сделанном из дерева, которое следует также устойчиво установить в хорошо освещенном рабочем месте, как показано на видео о заточке ножовки по дереву. Заточка зубьев на коленях или на табуретках не дает положительного результата!
  • Использование качественного инструмента. Пользоваться следует своим личным напильником с дальнейшей зачисткой заточенных граней зубьев надфилем или напильником с мелкой бархатной насечкой. Конечно, нужно чтобы напильник был острый и новый. Также можно применять и подержанный, но он должен быть почищен стальной щеткой и быть натертым древесным углем, для того чтобы напильник не тупился и не забивался.
  • Снятие слоя металла. Напильник при заточке зуба должен в его металл вцепляться и снимать нужный слой металла в зависимости от мощности нажима. А если он неожиданно заскользит по зубу, при этом не снимая металла, это значит, что напильник стерт или зубья ножовки перекалены. В таком случае нужно повторно произвести заточку другим напильником. Если и после смены напильника он скользит по зубу, следует брать другую ножовку.
  • Нажим на зубья. Рукоятка напильника зажимается правой рукой, а его конец придерживается левой рукой и направляется напильник на зубья пилы. На зубья нажим напильника должен быть равномерным, плавным и, конечно, в одну сторону. Напильник при возвращении в исходное положение не должен касаться зубьев.
  • Правильное обращение с напильником. Старайтесь металл стачивать с граней зубьев примерно одинаковой толщины, водя напильник одинаковое число раз с одинаковым давлением, позволяющим сохранить шаг, высоту и величину углов зубьев после заточки.
  • Удаление заусениц. Заусеницы образуются на гранях зуба ножовки со стороны выхода, они снижают остроту зубья, и если вы их не уберете, во время работы пилы они будут выкрашиваться, и после этого зубья значительно затупляются. Чтобы убрать заусеницы, грани зубьев дотачивают с помощью напильника с бархатной насечкой, а также убирают с боковых граней полотна мокрым оселком.
  • Проверка качества работы. После заточки зубьев нужно обязательно проверить их остроту. Посмотрите на кромку лезвия бритвы и острие иголки: они не блестят на свету, если острозаточенные. А если они затупились, то на кромке лезвия и на кончике иголки появляются, конечно, закругленные поверхности, отражающие свет и хорошо блестящие. Проверка заточки качества зубьев ножовки построена на этом. Для такой цели её перед глазами ставят, рассматривая вдоль полотна ее зубья. Если их режущие вершины и кромки не блестят, это говорит о том, что зубья пилы наточены. А если вдруг некоторые из зубьев блестят (бывает такое часто), то именно их нужно подточить с помощью напильника с бархатной насечкой, то есть снять заусенцы и проверить опять отражение света над их вершинами и кромками.

Заточка ножовки своими руками

При заточке определенного вида ножовки по дереву стоит обращать внимание на некие особенности этой процедуры. Давайте разберемся, как наточить ножовку по дереву каждой разновидности.

Поперечные пилы

Для заточки зубьев поперечных ножовок используют трехгранный напильник с довольно мелкой насечкой и углом близко 60 градусов. Для заточки зубьев зажмите ножовку в специальное устройство, которое позволяет ее полотно устанавливать под углом 45-50 градусов к поверхности рабочего стола. Напильник ведите под углом 60-75 градусов к полотну параллельно рабочему столу и таким способом затачивайте в первом зубе левую грань.

В несколько приемов точат зубья пилы. Напильником сначала пройдите по левым граням нечетных зубков, которые находятся в дальнем ряду, настраивая ваши руки на одинаковые движения. Далее напильником проходят по правым граням этих же нечетных зубьев, тем самым завершая заточку режущих кромок острыми вершинами.

После того как заточили нечетные зубья полотна вашей пилы, переворачиваем в заточном устройстве полотно ножовки для заточки четных зубьев, которые оказались в дальнем ряду. Необходимо при заточке зубков поперечных пил тщательно следить, чтобы в каждом зубе получались острые режущие кромки с углом 60-75 градусов, то есть острая вершина и короткая режущая кромка.

Продольные пилы

Для заточки зубьев продольных пил с углом меньше 60 градусов используют надфили с более грубой или ромбические напильники с мелкой насечкой, а напильники трехгранные с углом 60 градусов при вершине не подходят для заточки.
Чтобы заточить зубья полотна продольной ножовки, его устанавливают в зажимном устройстве вертикально, после этого устройство закрепляют на рабочем столе. Далее расскажем вам о двух способах заточки зубьев продольной пилы, которые отличаются между собой величиной угла заточки.

Первым способом является прямой, когда надфиль или напильник под углом 90 градусов направляют горизонтально к полотну и при этом снимают небольшой слой металла с задней и передней граней зуба, для заострения режущей кромки. Таким способом затачивают все зубья, находящиеся в дальнем ряду. После этого в зажимном устройстве полотно переворачивают и оказавшиеся в дальнем ряду зубья другого ряда затачивают. Много современных столяров и любителей пользуются этим способом при заточке зубьев таких продольных ножовок.

Вторым способом является косой и отличается он от первого только направлением самого инструмента по отношению к полотну ножовки — углом заточки в пределах 80 градусов. Также затачивают задние и передние грани зубьев, для начала одного ряда, а потом и другого. При таком способе заточки зубьев вы получите боковые кромки, которые применяются при заточке лучковой пилы.

Пилы для смешанного пиления

Если вы решили купить ножовку по дереву смешанного пиления, вам стоит узнать, как её правильно заточить. Для восстановления качества режущих зубьев затачивают их, используя надфили с грубой насечкой или ромбические напильники с мелкой насечкой. Также как и при заточке продольной пилы, известно два способа — косой и прямой и отличаются они между собой величиной угла заточки (90 и 75-80 градусов).

Приспособления для заточки пилы-ножовки

Полотно ножовки для заточки зубьев устанавливают в специальное зажимное устройство, которое потом закрепляется на рабочем столе. Давайте рассмотрим схему зажимного устройства, что используется при заточке зубьев ножовок по дереву и дает возможность устанавливать их под углом порядка 45-90 градусов по отношению к вашему рабочему столу.

Такое устройство состоит из основы, выполненной из фанеры размерами 550 на 200 миллиметров и толщиной приблизительно 20 миллиметров. На основе производится установка двух направляющих прямоугольных треугольников (с равными катетами), которые сделаны из стальной полосы с сечением 20×30 миллиметров. Для установки в основе устройства направляющих треугольников, предусмотрены 4 шпильки, которые завинчены на клею ПВА.

Далее к направляющим треугольникам при помощи болтов с барашковыми гайками устанавливают опорные и прижимные планки, которые соединены между собой при помощи петель (размером 400 на 150 миллиметров), сделанные из фанеры, толщина которой 15 миллиметров. Для заточки пилу закладывают зубьями вверх между планками.

Перед тем, как заняться заточкой ножовки по дереву самостоятельно, её полотно устанавливают таким образом, чтобы выступали зубья над прижимной планкой примерно на 15-20 миллиметров. Такое зажимное устройство дает возможность устанавливать затачиваемые ножовки под углом 45 градусов и 90 градусов. При заточке зубьев смешанных и продольных пил устанавливают под углом 90 градусов, а при заточке зубьев поперечных инструментов – под углом 45 градусов. Если приспособление установлено в положение планок под углом 90 градусов, то его используют для выравнивания высоты зубков, а также для их развода.

Давайте также рассмотрим зажимное приспособление для заточки крупногабаритных ножовок и двуручных пил. Это приспособление состоит из двух поперечных планок длинной около 550 миллиметров и сечением 40 на 30 миллиметров, двух стоек длинной 1100 миллиметров и сечением 60 на 40 миллиметров, а также двух зажимных планок размерами 450 на 150 миллиметров, которые сделаны из фанеры толщиной 15 миллиметров. Перекладина и стойки между собой соединены шурупами.

Устройство собирается в следующей последовательности: от пола на небольшой высоте привинчивают нижнюю перекладину к стойкам, далее на нее кладут правую ногу и после этого место крепления второй перекладины отмечают так, чтобы во вторую перекладину упиралось колено правой ноги.

Из-за этого обеспечивается жесткость стойки, которая прислонена к верстаку или столу. Для заточки ножовки по дереву устанавливают между зажимными планками вверх зубьями и далее зажимают болтами с барашковыми гайками. После окончания заточки с одной стороны, не вытаскивая пилы из зажимов, производят переворачивание устройства и также продолжают с другой стороны заточку.

Теперь вы знаете, как заточить ножовку по дереву в домашних условиях. Внимательно следуйте инструкциям и придерживайтесь описанных выше правил, а также не забывайте следить за ножовкой и определять, когда она затупилась. Обязательно перед процедурой заточки пилы-ножовки определите, с каким материалом вы будете обычно работать, а также проведите процедуру разводки и выравнивания зубьев полотна ножовки.

Заточка ножовки в домашних условиях

Ручная ножовка, несмотря на многообразие электрических инструментов, до сих пор остается одним из самых востребованных приспособлений при работе с деревом.

Она отличается невысокой стоимостью, компактностью и моментальной готовностью к эксплуатации. Особенно актуально применение ножовки, когда отсутствует источник электроэнергии.

Чтобы распиловка производилась быстро и правильно, необходимо знать, как наточить ножовку по дереву в домашних условиях, если нет станка для заточки и болгарки.

Не забудь поделиться с друзьями!

Содержание статьи

Признаки того, что пила затупилась

Учитывая тот факт, что ножовка в процессе использования подвергается постоянным нагрузкам, ее зубья со временем притупляются. Степень эффективности работы тупым инструментом заметно меньше. Помимо этого, пользоваться такой ножовкой не следует по следующим причинам:

  • снижается производительность. При распиловке дерева больше затрачивается сил мастера и его времени;
  • ухудшается точность выполнения работ. Тупыми зубьями практически невозможно ровно и аккуратно распилить древесину. Особенно трудно работать с такой пилой в саду;
  • опасность использования ножовки. В процессе эксплуатации инструмент будет застревать, сходить с линии распила, заклинивать, что увеличивает вероятность получения травмы.

Ножовку надо срочно наточить, если появился характерный тупой звук, округлились кончики зубьев, не получается произвести распил древесины. Если инструментом стало тяжело работать, то лучше прекратить пилить, осмотреть его и приступить к решению вопроса о заточке.

Основные правила

При заточке пилы по дереву своими руками требуется концентрация внимания, хороший глазомер и навыки работы с напильником. Несмотря на всю кажущуюся сложность процесса, при выполнении рекомендаций эту манипуляцию можно сделать достаточно просто, хотя не быстро. Чтобы наточить ножовку в домашних условиях, надо потратить час-два времени, можно справиться и быстрее, если набить руку.

Болгаркой тоже точат ножовки, но к этому методу многие мастера относятся негативно. Во-первых, это небезопасно, во-вторых можно больше испортить резцы, чем наточить.

Подготовка

Полотно нужно надежно зафиксировать в тисках. На коленях или табурете заточить тоже можно, но держать ножовку так неудобно. Место, в котором проводится заточка, должно быть хорошо освещенным, в целях безопасности надевают рукавицы. Ничто постороннее, типа телевизора, не должно отвлекать от работы.

Для восстановления рабочих характеристик столярно-слесарного инструмента необходимо использовать только качественный напильник. Обычно берут трехгранный, а для маленьких зубьев садовой ножовки предусмотрен специальный четырехгранный напильник.

Грани резцов обязательно следует зачистить надфилем или напильником, у которого мелкая бархатная насечка. Если приходится пользоваться подержанным напильником, то его предварительно очищают при помощи стальной щетки.

С резцов стачивают небольшой слой покрытия. В процессе их обработки напильник не должен соскальзывать, а хорошо цепляться за них. Если этого не происходит, то напильник не пригоден для обработки или резцы полотна перекалены. Для заточки следует взять другой инструмент. В случае неудачно проведенной повторной попытки рекомендуется сменить ножовку.

Заточка

Чтобы наточить ножовку по дереву напильником правильно, его ручку зажимают правой рукой, а левой держат конец. Инструмент направляют на зубья полотна под углом (как идет скос). Нажим должен быть равномерным, плавным и только в определенную сторону (обычно от себя).

По возможности желательно следить, чтобы снятый слой металла был одинаковой толщины. Для этого инструмент рекомендуется двигать равное количество раз и с равным нажимом. Так получится сохранить высоту, шаги и величину углов зубьев после обработки.

Удалять появляющиеся на гранях зуба заусеницы необходимо влажным оселком либо посредством напильника с бархатной насечкой. Если их оставить, то они будут снижать остроту зубьев и выкрашиваться при распиле древесных материалов, что ухудшит качество проводимых манипуляций.

Когда заточка окончена, проверяют остроту зубьев, распилив кусок дерева. Если при осмотре полотна пилы резцы не блестят, то все действия были сделаны эффективно и ножовка готова к эксплуатации.

Разводка зубьев

Развод зубьев необходим, чтобы ручную пилу не заклинивало в процессе резки, чтобы она шла ровно и легко. После длительного использования ножовки может потребоваться перед тем, как ее наточить, выполнить разводку. Суть процесса состоит в проведении равномерного отгибания зубьев в разные стороны. После этой процедуры должны образоваться свободные зазоры с двух сторон полотна. Движение острорежущего инструмента в разрезе будет происходить намного эффективнее.

Чем больше отгиб резцов, тем меньше риск застревания пилы в процессе эксплуатации. Но здесь не стоит переусердствовать, в противном случае производить распиловку будет крайне проблематично.

Обратите внимание! По стандарту разводку делают не более 2 мм. Если ножовка предназначается для распиловки сухого дерева, то отгиб зубчиков производится на 0,3-0,5 мм. Для распила сырых древесных материалов разводить следует на 0,5-1 мм.

Для удобства выполнения отгиба рекомендуется использовать разводки – специальные приспособления. Ножовку хорошо зажимают в тисках, устройство монтируют на рабочей поверхности. Главное, зубья не должны полностью выступать, иначе они сломаются.

Заточка зубьев ножовки для поперечного пиления

Чтобы вернуть остроту инструментам для поперечного пиления, эффективнее пользоваться трехгранным напильником с личной насечкой и углом 60 °. После зажатия тупой ножовки в разводке, приступают к обработке левой грани на первом резце. Фиксировать полотно рекомендуется под наклоном 45-50 ° относительно рабочей плоскости. Установку напильника выполняют параллельно поверхности рабочего стола под наклоном в 60-75 °.

Восстановительную манипуляцию тупых резцов производят в несколько заходов. Первым делом следует наточить левые грани нечетных резцов, а затем правые грани. После прохождения нечетных резцов инструмент разворачивают в заточном приспособлении, чтобы приступить к обработке четных зубьев, оказавшихся в дальнем ряду. При работе с пилами поперечного распила важно контролировать степень остроты режущих кромок.

Для продольного и универсального пиления

Для обработки ножовок для продольных распилов целесообразнее пользоваться надфилями с драчевой насечкой либо напильниками, имеющими форму ромба с личной насечкой. Для заточки резцов у пил продольного раскроя древесины необходимо инструмент располагать вертикально в зажимном приспособлении и надежно крепить к рабочей поверхности. Есть две разновидности заточки.

Прямая. Надфиль, напильник под углом 90 градусов следует направить горизонтально к обрабатываемому инструменту и снять небольшой слой покрытия с передней и задней грани резца, чтобы качественно обработать режущую кромку. Аналогичным образом подвергаются заточке все остальные резцы, находящиеся в дальнем ряду. По завершении полотно нужно перевернуть в зажимном устройстве и произвести обработку зубьев, оказавшихся в дальнем ряду.

Косая. Единственным отличием этого метода будет направление напильника относительно полотна пилы. Угол заточки – 80 градусов. Вначале обрабатывают задние и передние грани резцов одного ряда, а затем и второго.

Чтобы наточить универсальную ножовку, понадобится надфиль с грубой насечкой либо ромбический напильник с личной насечкой. Затачивать универсальные ножовки можно по одной из технологий, что и для обработки продольных инструментов, выбирая косую либо прямую заточку.

Заточка дисковых пил с твердосплавными напайками своими руками


Дисковая или циркуляционная пила — незаменимый помощник в домашнем хозяйстве и на производстве при распиле древесных материалов. Она превосходит по эффективности другие виды пил, таких как цепные, сабельные, продольные. Чтобы получить идеальный раскрой заготовок, необходимо следить за заточкой дисковых пил с твердосплавными напайками.

Циркуляционные пилы – какими они бывают

Пильный диск при правильной заточке и разводе зубьев способен качественно и точно распилить заготовку в любом направлении реза относительно волокон.

Существует несколько видов режущих полотен для циркуляционной пилы:

Пила циркулярная твердосплавная - характеристика

Пила циркулярная твердосплавная — характеристика

  • Диски с основой и режущей областью из цельного металла;
  • Диски с основой из цельного металла и напылением материалов твердой структуры на зубьях;
  • Металлические полотна с твердосплавными напайками.

Качественный распил заготовок невозможен, когда зубья выработались или затупились. Сопутствующим явлением работы тупым инструментом будет чрезмерная нагрузка на двигатель, риск заклинивания, небезопасность проведения режущих операций. Необходимо делать заточку циркулярных пил.

Для раскроя твердых пород древесины допустимо применять только диски, имеющие специальные пазы. Технологические разрывы на полотне предотвращают общую деформацию инструмента при возможном нагреве в процессе работы. Это исключает появление вибрационного фона, ухудшение линии распила.

Геометрия режущих элементов

Рабочий элемент пилы — зуб — имеет определенную геометрическую форму с наличием не одной, а нескольких режущих кромок. Всегда существует одна основная кромка и дополнительные, образованные пересечением плоскостей «А», «Б» и «В» в определенных сочетаниях. Для работы с разным материалом имеет смысл подбирать диски с наиболее подходящей формой режущих зубьев.

Схема зуба пилы

Схема зуба пилы

Зуб прямой формы

Пильный диск с наличием такой рабочей зоны предназначен для чернового раскроя пиломатериалов. Рез получается грубым, невысокого качества, при сравнительно быстром проведении операций.

Виды зубьев циркулярки

Виды зубьев дисковых пил

Зуб скошенной формы

Передняя плоскость режущей кромки, выполненная в такой форме, обеспечивает получение пропилов с точной и ровной линией. Пила идеально подходит для работы с материалом композитного типа: фанера, ДСП (с ламинированием односторонним и двухсторонним). После раскроя заготовок из твердого пиломатериала он выщерблен, сколов практически не наблюдается.

Бывают диски со скошенной передней кромкой резца, бывают со скошенной задней кромкой, или вариант с чередующимися зубьями (переменно скошенное полотно). В случае работы инструментом со скошенной поверхностью задней кромки режущего элемента при распиле твердых древесных пород наблюдается четкий качественный рез, но быстрое затупление пилы.

Продольная и поперечная пила

Продольная и поперечная пила

Зуб трапециевидной формы

Главное преимущество такой пилы – медленный износ диска за счет отсутствия необходимости в частой заточке на точильном станке. Обычно вся линия полотна состоит из чередующихся режущих элементов — прямых и трапециевидных зубьев, работающих в тандеме. Более высокий зуб-трапеция осуществляет черновую прорезь, позволяя основной прямой кромке легче проводить распил. Инструмент можно применять для раскроя пластмасс, твердых ламинатов.

Пильный диск для циркулярной пилы - характеристика

Пильный диск для циркулярки — характеристика

Зуб конической формы

Вспомогательный тип инструмента, предназначенный для осуществления надреза материалов с ламинированной поверхностью предварительно основному пропилу. Операция проводится во избежание появления сколов на лицевой части изделия. Такой пильный диск не используется в качестве самостоятельной рабочей единицы.

Форма зубьев дисковых пил

Форма зубьев дисковых пил

Зуб серповидной формы

Полотнами с вогнутой формой зуба удобно проводить раскрой материала в поперечном направлении реза относительно расположения волокон.

Определение степени износа циркуляционного диска

Получение качественного результата при работе пилой дискового типа возможно только в том случае, если вовремя выполнить заточку циркулярных пил. В противном случае может наблюдаться порча заготовок, быстрый износ механизмов привода пилы, увеличение травматизма на производстве. Чтобы этого избежать, необходимо четко следить за износом режущего полотна, ориентируясь на следующие признаки:

Заточка циркулярного диска

Заточка циркулярного диска

  • Движение заготовки по рабочему столу при раскрое происходит с применением большого физического усилия;
  • По линии распила наблюдаются трещины и сколы;
  • Во время работы происходит перегрев двигателя;
  • В воздухе ощущается запах гари;
  • Материал горит, что проявляется в виде темных участков по линии пропила.

При обнаружении какого-либо из этих признаков необходимо срочно приступать к заточке дисковых пил своими руками. Также до проведения работ можно проконтролировать остроту пилы, ориентируясь на тактильные ощущения или визуально при помощи увеличительного стекла. Допустимый радиус округления режущего угла должен соответствовать величине в 0.1-0.2 мм. Проводя распил больших заготовок, изнашиваются все рабочие кромки.

Как заточить пильный диск – правила

  • Заточке подвергают только очищенный от пыли и грязи победитовый диск;
  • Диск чистят, используя моющие средства, без применения механической обработки;
  • Затачивают все рабочие плоскости;
  • Допустимая толщина снятие металла находится в пределах 0.05-0.15 миллиметров;
  • Допустимое количество операций по заточке не более 25 раз;
  • Пилы точат вручную напильником или на станках.
Положительный и отрицательный углы заточки зубьев

Положительный и отрицательный углы заточки зубьев

Затачивание пильных кругов с твердосплавными зубьями

Углы зубьев для заточки пильных дисков

Углы зубьев для заточки пильных дисков

Победитовые напайки точат при помощи специального станка или самодельного приспособления к точильному кругу. Приспособление представляет фиксатор, в котором зажимается диск, соблюдая определенные углы заточки относительно наждака. Самым лучшим для заточки победита считается алмазный круг.

Маркером отмечают любую точку как отсчетную.  Располагают основную рабочую поверхность зуба к точильному камню так, чтобы они находились в одной плоскости. Поочередно шлифуют каждый зуб до прохождения всего круга. Переставляют диск вспомогательной плоскостью к точильному кругу. Шлифуют уже другую плоскость у каждого зуба. Так шаг за шагом происходит полная заточка дисков с твердосплавными напайками.

Видео по теме: Заточка дисковой пилы на электроточилке


Как заточить пилу в домашних условиях: требования, оборудование

При обработке различных материалов по-прежнему остаётся незаменимой пила. Ей выполняют резку металла, древесины или пластика в условиях, где не применим электроинструмент. При частом использовании полотно затупляется и многие не знают, как заточить пилу самостоятельно, чтобы увеличить эффективность её эксплуатации.

Мужчина затачивает пилуМужчина затачивает пилу

Заточка пилы

Признаки того, что пила затупилась

При эксплуатации полотно пилы подвергается повышенному износу. Происходит затупление зубьев и для распила заготовки требуется больше времени, появляется характерный звук.

Потеря остроты зубцов полотна также сказывается и на затратах сил, поскольку теперь распил материала идёт намного сложнее. Формировать линию распила становится сложно, так как полотно не врезается в заготовку, а только царапает её. Если износ неравномерный, то пилу уводит в сторону, то заклинивает в распиле настолько, что даже нанесение смазки не помогает.

Зачем и когда точить

Существует три основные причины, по которым необходимо выполнять заточку пил:

  • распилка материалов усложняется — тратится больше времени, необходимо применять больше усилий, на начальном этапе сложно сформировать линию разреза;
  • повышается опасность в работе, так как полотно может заклинивать, теряться плоскость распила, гнуться полотно под нагрузкой;
  • снижается точность обработки — полотно уводит в сторону, сложно делать разрез в единой плоскости.

Следующие признаки помогут определить необходимость заточки зубьев пилы:

  • при работе появляется глуховатый звук;
  • пила застревает в распиле;
  • зубцы имеют округлую форму или не одинаковую;
  • сложно держать заданное направление.

Общие требования к заточке

Заточка ножовки должна выполняться на специальном станке, который позволяет надёжно зафиксировать полотно, сделать правильную форму зубьев и точно соблюсти угол заточки.

Заменить станок можно подручными инструментами: шлифмашиной, напильником, надфилем. В инвентаре мастера наверняка все они есть и поэтому делать лишних затрат не придётся.

Ручным инструментом нельзя затачивать зубья из закалённой стали. Она подлежит исключительно замене. Определить данный тип стали можно по чёрному цвету с голубоватым оттенком.

Перед выполнением затачивания зубьев их нужно развести, так как в противном случае сделать правильный угол не получится. Толщина полотна является определяющей в формировании ширины среза.

Угол затачивания выбирается в диапазоне 300–600. Выбор зависит от типа полотна.

Требования к заточке Требования к заточке

Требования к заточке пилы

Необходимый инструмент

Для ножовки по дереву при затачивании нужно использовать следующий инструмент:

  • для фиксации положения тиски или струбцину;
  • для измерений штангенциркуль;
  • молоток для разводки зубцов;
  • для затачивания потребуется воспользоваться болгаркой, а для доводки следует применять надфили.

Чтобы сделать ручную заточку необходимо использовать приспособление для заточки, а точить зубья напильником.

Угловую шлифмашину выбирают с 5–8 тыс. об/мин. Устанавливают диски толщиной 1,2–1,4 мм, диаметр должен составлять 115 мм или 125 мм. В качестве защитного щитка нужно закреплять прозрачный пластик.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

  1. Выполнить подготовительные работы.
  2. Определить для каких целей применяют пилу.
  3. Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.
Заточка напильникомЗаточка напильником

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

  1. Прямым. Напильником под углом 900 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
  2. Косым. Отличается от прямого способа углом заточки, который составляет 800. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

  1. Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
  2. Зафиксировать полотно под углом 450-500 к рабочей поверхности.
  3. Напильником в направлении параллельном столу под углом к зубцам от 600 до 750 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

  • режущий инструмент следует двигать равномерно с одинаковым усилием;
  • для удаления заусенцев применяют напильники с небольшими насечками;
  • по окончании работ требуется выполнить проверку остроты зубцов.
Заточка ножовки

Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

  • для обработки сухой древесины — от 0,3 до 0,5 мм;
  • для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

  1. Делаются прорези в качестве меток для определения толщины полотна.
  2. Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
  3. Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

  • на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
  • располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
  • убирают пилу, затем смотрят на равномерность следов прижатия;
  • при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Несколько простых приемов заточки и разводки зубьев ручных пил.


Watch this video on YouTube

Заточка дисков для циркулярной пилы

Для распиливания древесины применяется специализированный электроинструмент, а также зубчатые диски, которые с течением времени затупляются, и не справляются с выполнением своих задач. Чтобы не пришлось покупать новую режущую насадку, выполняется заточка дисков для циркулярной пилы своими руками. Принцип заточки не трудный, и каждый сможет справиться с этим, если владеть инструкцией по реализации этого процесса.

Как узнать что пора заточить диск

Режущие диски для обработки древесины и древесных материалов с течением времени истираются и изнашиваются, что способствует снижению их производительности. Чтобы восстановить эффективность режущего инструмента, понадобится произвести заточку зубьев. Узнать о том, что надо произвести заточку зубьев на диске, можно последующим факторам:

  1. Чтобы разрезать древесину, необходимо приложить усилия прижима инструмента к распиливаемой заготовке
  2. Наблюдается возникновение дыма, поступающего из-под защитного кожуха
  3. Происходит чрезмерный нагрев защитного кожуха
  4. Возникают признаки запаха гари. Это означает, что зубья не пилят древесину, а режут ее

Заточка диска циркулярной пилыЗаточка диска циркулярной пилы

Эксплуатация неисправной насадки на электроинструменте приводит к тому, что снижается производительность выполнения работ, а также повышается вероятность скорейшего выхода из строя электроинструмента и самой насадки. Снижение производительности способствует повышению нагрузки на электродвигатель, который в итоге начинает перегреваться, и выходит из строя.

Это интересно! Работать затупленным диском нерационально, так как помимо повышения нагрузки на электроинструмент, увеличивается время работы по распиливанию заготовок.

Какие зубья бывают на режущих насадках

В основе любого режущего устройства лежат зубья, качество заточки которых влияет на эффективность и производительность. Зубья на насадках изготавливают непосредственно из твердосплавных материалов. Для повышения срока службы, на зубья наносятся напайки из победита, что позволяет продлить ресурс рабочей насадки в 5-6 раз.

Виды зубьев на дискеВиды зубьев на диске

Количество режущих зубьев на круге зависит от его диаметра. Зубцы состоят из передней и задней части, которые отличаются по конструкции, а также боковой. Зубья по внешнему виду (геометрии) классифицируются на следующие виды:

  1. Прямые — разновидность зубьев, применяемые для продольного распила листового материала
  2. Трапециевидной формы — режущие звенья имеют вид трапеции, что является преимуществом — они нуждаются в заточке очень редко
  3. Скошенные звенья — самый распространенный вид зубьев, который характеризуется наличием углового скоса на задней или передней части. Такая конструкция позволяет производить распиливание не только древесины, но и прочих видов материалов, как ДВП, ДСП, фанера и даже пластик
  4. Конические — имеют вид конуса, но их главный недостаток в быстром притуплении, поэтому нуждаются в частой заточке. Применяются не только для поперечного, но и продольного распиливания листового материала

Отрицательный и положительный тип зубаОтрицательный и положительный тип зуба

Производители также выпускают диски для циркулярных пил с активными и пассивными звеньями. В зависимости от вида зубьев, различается процесс их заточки. Чтобы правильно наточить зубья на циркулярной пиле, понадобится правильно определить угол их заточки.

Выбираем угол заточки режущих зубьев

Звенья на режущих насадках имеют рабочую зону, которая имеет соответствующий угол заточки. В зависимости от вида зубьев, диск может применяться как в одном направлении пиления, так и в двух. Когда звенья притупляются с одной части, то диск необходимо развернуть, и продолжить работу в обратном направлении. Однако так можно делать далеко не со всеми циркулярными дисками, например, не подходят для этого круги со скошенной формой звеньев.

Угол заточкиУгол заточки

Если выполняется заточка диска циркулярной пилы своими руками, то необходимо понимать, что в зависимости от направления реза, нужно учитывать угол заточки.

  1. Если планируется пилить древесину в продольном направлении расположения волокон, то угол заточки на звеньях должен составлять 15-25 градусов
  2. Если древесина распиливается в поперечном направлении, то угол заточки снижается до 5-10 градусов
  3. Универсальным углом заточки считается величина 15 градусов. Кругами с такими звеньями можно пилить не только поперек, но и вдоль

Углы заточки зубьев на дискеУглы заточки зубьев на диске

При затачивании зубьев на пильных кругах и дисках для циркулярной пилы, болгарки и циркулярки, необходимо учитывать еще один немаловажный фактор — это величина плотности распиливаемого материала. Чем ниже плотность, тем выше должна быть острота зуба. Если циркулярная пила применяется для распиловки пластика или пластмассы, то угол заточки диска должен быть отрицательным.

Как заточить диск на циркулярной пиле с победитовыми напайками

Часто мастера покупают круги, которые обладают повышенной устойчивостью к износу за счет наличия специальных напаек из победита. Эти напайки продлевают срок службы расходного материала, однако не делает его вечным. Победитовый слой наносится на звенья при помощи специальной напайки. За счет напайки усложняется геометрическая форма зуба, поэтому и процесс затачивания также утяжеляется. Восстановление остроты зубьев необходимо выполнять с учетом точной выдержки.

Заточка зубьев с победитовыми напайкамиЗаточка зубьев с победитовыми напайками

Чтобы заточить зубья на диске с твердосплавными напайками, понадобится произвести сглаживание режущей кромки до величины 0,3 мм. Чтобы выполнить качественную заточку зубьев с твердосплавными напайками, специалисты рекомендуют использовать для этого специальное оборудование, а также заточные круги с алмазным напылением. Если использовать абразивный круг, то он быстро сотрется, прежде чем диск с напайкой получится заточить.

При восстановлении остроты звеньев учитываются следующие факторы:

  1. Заточку пильных дисков надо выполнять не только передней, но и задней плоскости. Начинать необходимо непосредственно с передней части
  2. Победитовая напайка при наточке должна плотно соприкасаться с заточным алмазным кругом
  3. Время соприкосновения должно быть не более 5 секунд. Учитывать время необходимо для того, чтобы избежать перегревания металла. Если металл будет перегреваться, то произойдет его закаливание, а также снижение твердости

При затачивании нужно также учитывать, что толщина стачиваемого материала не должна быть более 0,15 мм. Если правильно выполнять процедуру, то до полного износа диска с победитовыми напайками проводится не менее 30 заточек.

Это интересно! При заточке дисков нужно учитывать, что зубья могут иметь отрицательный и положительный угол. Если зуб имеет отрицательный угол, то заточить его в домашних условиях труднее, чем положительный.

О рациональности восстановления остроты дисков с напайками нужно принимать решение самостоятельно, так как стоимость заточного круга с алмазным напылением порой дороже, чем приводное электрооборудование.

Как станком заточить диск

Для восстановления целостности режущих дисков используется два способа — это ручной и автоматизированный. Ручным методом выполнять процедуру не только сложно, но еще и требуется много времени. Именно поэтому имеет смысл купить заточной станок для пильных дисков или же изготовить устройство самостоятельно.

Простым приспособлением для заточки пильных дисков считается точило или наждачный станок, на валу которого нужно закрепить специальный круг — алмазный, эльборовый, а также из напыления карбида кремния. Сложность реализации процесса в том, что затачиваемую оснастку необходимо зафиксировать в неподвижном положении, поэтому держать диск в руках при его заточке не рекомендуется. Это не только опасно, но еще и способствует снижению качества заточки.

Затачиваем пильный диск станкомЗатачиваем пильный диск станком

Это интересно! Перед тем, как приступать к реализации работ, необходимо очистить поверхность затачиваемой оснастки от нагара. Для этого можно использовать керосин, солярку или промышленные очистители. Если не произвести очистку, то производительность насадки удастся восстановить до 75%-80%.

Инструкция по правильной заточке режущих дисков для циркулярных пил:

  1. Каждый зуб, который подвергается заточке, должен располагаться перпендикулярно к полотну
  2. Принцип заточки заключается в том, что к вращающемуся полотну (алмазному кругу), необходимо подводить каждый зуб диска
  3. От величины усилия прижима зависит количество снимаемого слоя металла. Чем больше износ или стертость зубьев, тем сильнее следует прижимать оснастку к полотну
  4. Аналогичным способом выполняется процедура для каждого звена

Чтобы выполнять заточку дисков от циркулярных пил, для этого не обязательно покупать специальное оборудование. К домашнему точильному станку нужно приделать стойку, которая состоит из неподвижной и подвижной части, а также крепление. При помощи такого приспособления можно легко и быстро выполнять затачивание в домашних условиях.

Задача усложняется, когда необходимо выдержать соответствующий угол затачивания. Чтобы модернизировать и расширить функционал установки, понадобится изготовить регулятор наклона подвижной подставки. В качестве регуляторов используются болты с гайками, за счет которых можно выставить необходимый угол наклона подставки.

Затачивание диска от циркуляркиЗатачивание диска от циркулярки

Подвижная подставка представляет собой квадратную рамку, в центре которой располагается фиксатор для установки диска. Фиксатор имеет одинаковый диаметр с затачиваемой оснасткой. В подставке делается паз, через который выполняется выдерживание необходимого угла заточки. Производить работы по затачиванию не трудно, поэтому при частых работах с обработкой древесины циркулярной пилой, изготовить заточной станок необходимо обязательно.

Это интересно! Выполнять работы по затачиванию автоматизированным способом намного быстрее и проще, однако для этого понадобится специальное оборудование. Ручной способ в этом плане не требует никакого оборудования, кроме напильника.

Как заточить диск вручную напильником

Если наждачного станка нет в наличии, то процедуру можно выполнить вручную. Принцип заточки заключается в том, что затачиваемый диск следует зафиксировать в неподвижном положении. Для этого используются тиски или струбцина. Когда оснастка будет зафиксирована, останется только взять в руки маркер, и отметить точку начала проведения работ. Далее напильником выполняются работы по заточке.

  1. Использовать рекомендуется плоский напильник, но подойдет также и треугольный. Главное требование к напильнику — это свободное вхождение между зубьями
  2. Сильно изнашивается передняя и верхняя часть зуба, поэтому этот износ следует восстановить
  3. На начальном этапе восстанавливается задняя поверхность зубцов, а затем передняя
  4. При заточке нужно прилагать одинаковое усилие. Кроме того, величина зубцов, а точнее их размер, должен быть одинаковым

Заточка диска напильникомЗаточка диска напильником

Выполнять работы по затачиванию вручную намного труднее и дольше, поэтому такой способ рационален только в одном случае, если приходится не часто работать циркулярной пилой. Если работы инструментом выполняются часто, то рационально купить наждачный станок и изготовить из него оборудование под заточку дисков циркулярной пилы.

Изготовление станка или как сделать кондуктор

борудование для затачивания пильных зубьев называется кондуктором. За его основу берется электропривод, который приводит в действие абразивный диск — полотно. Вторая часть кондуктора — это крепежная часть, состоящая из подвижной и неподвижной части. Перед тем, как приступать к выполнению заточных работ, понадобится изготовить кондуктор. Рассмотрим два варианта изготовления кондукторов.

Вариант 1 — изготовление простого заточного станка из точила

Первый вариант изготовления простейшего заточного оборудования имеет следующий вид:

  1. На верстаке располагается наждачный станок, на валу которого размещается круг с алмазным напылениемСтанок для заточки дисковСтанок для заточки дисков
  2. Изготавливается неподвижное основание из ДСП. Это основание одновременно выступает направляющим, по которому будет происходить перемещение подвижной рамкиИзготовление неподвижной станиныИзготовление неподвижной станины
  3. На следующем этапе изготавливается подвижная рамка из ДСП или фанеры, стенки которой из рейки должны быть направлены вниз, и выступать в качестве механизма перемещенияИзготовление станка для заточки пильных дисковИзготовление станка для заточки пильных дисков
  4. На наружной стороне подвижной рамки размещается фиксатор дисков соответствующего диаметра, а также проделывается пазИзготовление самодельного станкаИзготовление самодельного станка
  5. В итоге получается готовый заточный станок для пильных дисков

Для изготовления такого устройства требуется минимум времени и затрат, а эффективность его применения составляет 100%. Подробности на видео:

Вариант 2 — как сделать заточной станок из болгарки и дрели

Кроме наждачного станка, для изготовления контактора можно использовать болгарку или УШМ. В шпинделе этого инструмента устанавливается соответствующий диск для заточки с алмазным напылением, а сам электроинструмент крепится неподвижно к основанию. Принцип изготовления кондуктора следующий:

  1. Берется рамка из ДСП или ДВП размером 50х80 см. На этой рамке будут расположены составные детали
  2. Изначально следует зафиксировать неподвижно болгарку при помощи хомутов. Шпиндель инструмент должен располагаться под прямым углом к рамке
  3. С торца инструмента изготавливается и располагается подвижная рамка, на которую будут устанавливаться диски для заточки
  4. Подвижность рамки реализуется за счет использования мебельных салазок
  5. На рамке изготавливается кронштейн для закрепления затачиваемой оснастки

Готовое изделие показано на фото ниже.

Готовый станок для заточки дисковГотовый станок для заточки дисков

Как пользоваться, а также особенности работы на самодельном станке для затачивания оснастки циркулярных пил, показано на видео.

Итог проделанных работ следующий — восстановление целостности диска с зубьями, что позволяет продолжить работу электроинструментом при обработке древесины. Рассмотренные способы в материале подходят для заточки пильных дисков таких инструментов, как болгарки, циркулярные пилы и стационарные циркулярки. Если понятен принцип выполнения работ, то с изготовлением специального станка и его эксплуатацией не возникнет никаких трудностей.

Публикации по теме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
