Засовы на гаражные ворота своими руками


Простой и надежный засов гаражный - как сделать самостоятельно

В загородном доме, в гараже или на даче запоры, засовы и задвижки нужны всегда. Простейший надежный засов гаражный можно сделать из простых материалов, которые найдет в ящике с инструментами каждый владелец гаража.

Простой засов гаражный своими руками – варианты конструкции

Кроме врезного замка на распашные ворота гаража обязательно нужно установить дополнительные запорные механизмы, которые защитят ворота от взлома. Принцип таких дополнительных засовов задвижек прост – металлическая полоса, которая жестко фиксирует обе створки ворот.

Механизм передвижения и фиксации металлической полосы такого засова может быть разным:

  • ригельные механизмы – надежны и удобны, но требуют регулярной смазки;
  • поворотные засовы задвижки;
  • сдвижные запоры на ворота с ушками для навесного замка;
  • пружинные задвижки.

Любой из этих запоров реально сделать самому из простых материалов. Некоторых простых запоров просто нет в продаже, а створки ворот они фиксируют надежно не одно столетие.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно.

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

  • начертите чертеж будущих ворот с нанесением всех размеров;
  • вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
  • все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
  • сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
  • уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
  • сваркой прихватываем все элементы, зачищаем все швы;
  • на каждый угол рамы ворот надо приварить обрезки уголка;
  • аналогично варим вторую раму;
  • примеряем готовую конструкцию в проем и подгоняем по размерам;
  • теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

garazhov.ru

Как сделать засов на ворота своими руками: фото и видео

С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

Засов на воротах с проушиной для замка

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Что лучше выбрать – самодельные или покупные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

  • фиксаторы;
  • задвижки;
  • засовы;
  • шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощь

Защелка для гаражных ворот

Для защиты гаража от взлома на ворота обычно ставят несколько замков. Проблема в том, что основные стандартные конструкции замков уже известны ворам и поэтому вскрываются быстро. Но выход есть — надежный засов для гаражных ворот можно сделать и своими руками.

Самодельные запоры хороши тем, что вы сможете сделать их неизвестной злоумышленникам конструкции, с которой они не будут знать, что делать. Замки с повышенной секретностью еще более надежны. Распашные ворота позволяют установить на них практически любые замки и засовы. На другие виды ворот (секционные, подъемно-поворотные) поставить самостоятельно замки сложно, поэтому лучше для решения этой задачи воспользоваться услугами специалистов.

Виды засовов

Для надежной фиксации створок используют шпингалеты, которые прижимают одну или обе створки, а также внутренние засовы, которые открываются снаружи особым образом.

Фляжные запоры имеют рычаг и работают по тому же принципу, что и защелки на флягах и бидонах, отсюда и название. Такие запоры подтягивают ворота к раме и плотно прижимают.

Также подходят контейнерные запоры. В их основе — кулачковый механизм, который вращает шток, чтобы закрыть или открыть их, достаточно небольшого усилия. Готовые замки такого типа могут иметь дополнительный механизм секретности.

Винтовые запоры — талрепы — хорошо притягивают ворота к раме, но их открывание и закрывание занимает много времени.

Запор-вертушка

Это простой и эффективный на гаражные ворота, тем не менее, в продаже такие найти сложно. Однако вертушку легко сделать самостоятельно. Располагается она изнутри гаража, снаружи никаких деталей нет, поэтому открыть ее с этой стороны невозможно. Она выступает в качестве фиксатора створок, ее закрывают изнутри и выходят через калитку, которую запирают снаружи.

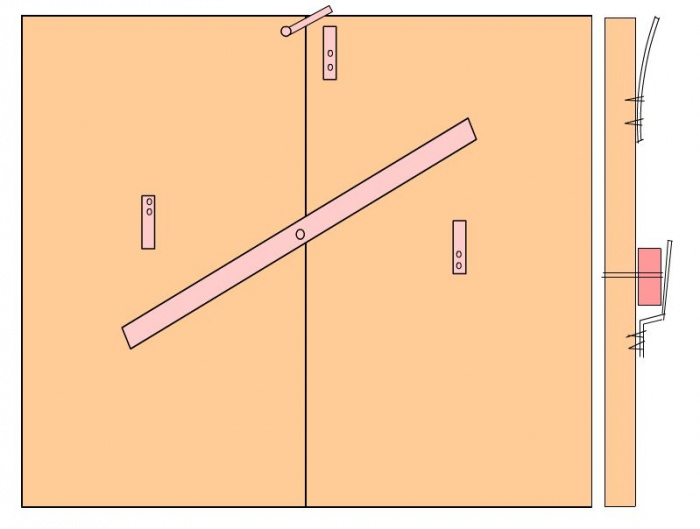

Вертушка представляет собой железную полосу или профильную прямоугольную трубу. В качестве оси выступает сквозной болт.

  • В середине трубы и в одной из створок сверлятся отверстия для болта
  • Если на засове дополнительно будет замок, делают ушки для него.
  • Временно засов прикручивают и отмечают места, где будут располагаться скобки, в которые он будет входить. Они должны быть в форме буквы Г, одна обращена вниз, другая вверх.
  • Откручивают засов и прикрепляют скобки.
  • На одной из скобок делают ушко для замка.
  • Спиливают и заваривают все выступающие с наружной стороны части.

Засов с секретом

Секретку для гаражных ворот своими руками можно сделать, например, таким образом:

На внутренней стороне створки приварены отрезки прямоугольной трубы сечением 15 см, которые играют роль направляющих. По ним двигается прямоугольный стержень 4,5*4,5 см. Одна их направляющих заваривается с торца, чтобы засов не выпал. Длина засова — 120- 180 см.

Засов снаружи имеет 4 болта, из которых только один несет полезную функцию — удерживает засов в запертом состоянии. Остальные нужны только для отвлечения.

В качестве маскировки здесь выступает и фальшивая замочная скважина, за которой находится часть замка. Если в нее вставить ключ или отмычку, то создастся полная иллюзия открывания замка, на самом деле ничего не происходит. Для открытия засова в данном случае используется специальная отвертка или свечной ключ. В прутке есть пропилы, попадая в которые, ключ двигает засов.

Сверху находится внутренний сейфовый замок с длинными ригелями.

Открытие ворот с этим хитрым замком происходит так:

  • немного выкручивают нужный болт, удерживающий засов,
  • вставляют специальный ключ (отвертку) в замок, несколькими поворотами открывают засов,
  • открывают сейфовый замок,
  • открывают вторую створку, которая изнутри держится вертикальными шпингатлетами.

Замок необходимо регулярно смазывать, все 4 болта по очереди откручивать, чтобы не было понятно, каким из них пользуются чаще.

Накладной замок-задвижка

Устройства замка показано на рисунке. Главная особенность — свой индивидуальный ключ, которым можно его открыть.

  • Для основы замка используется металлический лист толщиной примерно 3 мм. Из него вырезают круглую пластину диаметром 10 см.
  • Для накладок используют такой же лист, их делают прямоугольными 120*22 мм. С помощью тисков их загибают, как показано на рисунке.
  • Изготавливают направляющую трубку диаметром примерно 10 мм, один конец среают под углом 60 градусов, как на рис.4.
  • Изготавливают задвижку.
  • Накладки приваривают к краям основания.
  • Для фиксации к створке ворот в углах пластины делают отверстия.
  • Направляющую трубку вставляют в отверстие в пластине, скос должен быть направлен к пластинам. Трубку приваривают перпендикулярно к основе.
  • В накладки помещают задвижку.
  • Вкручивают в задвижку 2 винта диаметром 4 мм (М4). Они играют роль ограничителей для задвижки.
  • Далее делают ключ.
  • Один из концов загибают под прямым углом. С другой стороны делают пропил под углом 60 градусов. Вырезают бородку и собирают ключ.
  • В задвижке сверлят несколько дополнительных отверстий.

Шпингалеты и вертикальные запоры

Проще всего в изготовлении различные виды шпингалетов. Для этого нужен отрезок трубы, в котором делаются пропилы для открытого и закрытого положения засова.

Самодельные шпингалеты могут быть вертикальными и горизонтальными, они подходят для распашных и откатных ворот.  Их недостаток — они не способны плотно подтянуть створку к раме, поэтому нужно их усовершенствовать или ставить дополнительные замки. Если шпингалет вертикальный, то он входит в отверстие в полу или потолке гаража. Чтобы сделать запор более прочным, в отверстие в полу вставляется отрезок трубы подходящего диаметра. Чтобы запор не выпадал, на нем делаются стопоры, как на фото. Сам засов должен быть довольно длинным, отверстия в полу — глубиной около 0,5 м.

Вертикальный засов можно сделать таким образом, чтобы он поднимался потайным тросом. Трос поднимается шестерней, которая вращается отверткой или ключом, вставленным в замаскированное отверстие рядом с замочной скважиной. Для подстраховки делают аварийный трос, который расположен в другом месте и который можно тянуть вручную, если механизм сломается.

Самостоятельно можно изготовить различные виды замков и засовов для гаража, некоторые из них просты в исполнении, некоторые требуют умения обращаться со сварочным аппаратом. Важный плюс самодельных замков — их нестандартная конструкция, которая позволит лучше защитить гараж.

Засовы для гаражных ворот

Пояснять, что такое засов (запор) не станем, это известно всем (шпингалеты те же засовы, только маленькие). Гораздо интереснее разобраться, как таким нехитрым устройством надёжно запереть гараж.

Начнём с простого примера – действия рычага, скажем лома. Лом при правильном движении вырвет дужку из самого крепкого навесного замка, поэтому избегайте такого рода «защиты», сейчас много моделей, которые так просто ломом не подцепить. Но даже замок со скрытой дужкой можно легко спилить, например, вместе с петлями на засове. Давайте считать, что наружное крепление засова также не подходит, если нам нужно надёжно запереть ворота.

Тот же лом, в качестве рычага поможет злоумышленнику раздвинуть створки ворот, если между ними есть щель. Существенно затруднит эту операцию перекрытие одной створки второй (подробнее см. статью конструкции гаражных ворот), фиксация минимум одной створки в пол (потолок), для чего применяются вертикальные запоры для гаражных ворот. Использование при этом внутреннего засова, запираемого снаружи, создает настолько значительные трудности для вскрытия гаража, что воры предпочитают поискать другие ворота.

Какие существуют рекомендации по использованию засовов и запоров

Практика показывает, что самые надёжные засовы для гаражных ворот те, которые сделаны (или переделаны) своими руками, имеют секреты, о которых мало кто знает, а на ворота установлены без свидетелей.

Приобрести запоры (засовы) сегодня можно где угодно, вещь типовая, мы же на двух примерах (реально существующих устройствах) рассмотрим, как можно простыми способами многократно повысить защищённость ворот от взлома.

Пример первый, горизонтальный засов

Изнутри на створках приварены куски трубы квадратного сечения 15 см. длиной 50х50мм. По ним, как по направляющим, двигается стальной пруток квадратного сечения 45х45 мм. (всё это постоянно смазывается, ход засова очень легкий). На одной створке направляющая заварена с торца (защита от выскакивания запора). Снаружи в районе замка несколько болтов, один из которых фиксирует пруток в запертом положении. Остальные болты такие же, но ничего не держат, конструкция сварная.

Внутренний замок запирает створки стандартным способом, отличие – длинные ригеля, замок сейфовый, так просто не открыть. Над скважиной этого замка ещё одна скважина – замочная, но фальшивая. Хотя изнутри приварена часть замка, которая охотно демонстрирует звуки открывания, если подобать ключ. На самом деле она сквозная, а на прутке-засове под ней сделаны пропилы, 4х4 мм.

Как открывается эта конструкция

  1. Хозяин немного выкручивает правильный болт (то же самое он делает довольно часто с другими болтами, поэтому выглядят все болты одинаково), освобождая ход засову.
  2. В фальшивую замочную скважину вставляет «ключ». Это отвёртка, часть которой поворачивается на шарнире (аналог – свечной ключ многоколенный). Несколько поворотов отвёртки, вторая часть которой попадает в пропилы, приводят в движение засов, сдвигая его в сторону открывания. Ход отвёртки-ключа рассчитан так, что несколько поворотов двигают засов на 25-30 см., освобождая створки.
  3. Открывает настоящий замок, после чего открывает первую створку. Вторая зафиксирована вертикальными запорами.

За много лет эксплуатации этого механизма не было ни одной аварийной ситуации, ворота не пришлось вскрывать, чтобы попасть внутрь, но было три ремонта, после неудачных попыток проникновения внутрь.

Несколько слов о прочности. Ход прутка-засова – 30 см. на принимающей створке и 90 см. на створке открывающейся. Большая длина прутка (180 см.) вызвала трудности (тяжёлый), потому он был обрезан до размера, позволяющего открыть его женщине. При таком запоре (общая длина 120 см.) створки силой не развести, если конечно не применять домкраты или специальные инструменты.

Пример второй, вертикальный засов

Общая конструкция схожа, также всё сварное, есть замок, внутренний засов, со схожим секретом, но дополнительно, открывающаяся створка имеет нижний вертикального монтажа запор, который поднимается тросом, им же опускается в гнездо.

В воротах имеется скрытое отверстие, замаскированное (в районе замочной скважины, поэтому со стороны кажется, что человек просто открывает замок), в котором фигурной отвёрткой (в данном случае шестигранник) вращается небольшая шестерня. Она приводит в действие трос, поднимающий запор.

Эти ворота также никто не смог вскрыть, хотя попытки были. Но, честно говоря, проблем с эксплуатацией тут немного больше. Во-первых, приходится приложить усилие, чтобы запереть вторую створку, во-вторых, была ситуация – трос заело, запор не открылся. После этого владелец подстраховался, сделал аварийный трос, которым можно вручную поднять запор, в случае аварии. Найти, где он спрятан, сложно, без инструмента его не вытянуть, а догадаться для чего он тут вовсе невозможно.

Мы рассказали это для того, чтобы Вы понимали, стандартные засовы и запоры хороши, надёжны, крепки, но без использования смекалки, придумывания секретов, приложения своих рук, не все запоры смогут противостоять попыткам вторжения в Ваш гараж.

Гаражный запор - Законченные проекты

Доброго времени суток!

Некоторое время назад начали строить гараж. Появилась необходимость в изготовлении удобного гаражного запора. Ранее использовали талреп. Удобно, но при высоких воротах до верхнего талрепа не достать.. Плюс ко всему -необходимо наклоняться. Искал удобную конструкцию в интернете, интересного не нашел. У финикийцев финнов подсмотрели конструкцию, скопировали. Сегодня закончили монтаж. Может кому-то будет интересно.

Сложного ничего нет.

Срисовали крюки: , это отпечаток формата А4, можно сразу распечатать в масштабе и резать.

Изделие очень удобное, запирает надежно. Уже проверено в работе и лишено вышеперечисленных недостатков.

Захват снизу:

Открытое положение:

Закрытое положение:

Нейтраль:

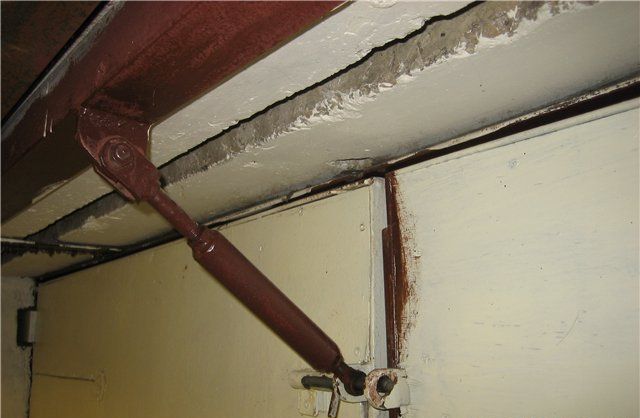

Рычаг управления (будет наращиваться морозоустойчивым материалом (дерево):

Сверху та же самая система:

Приблизительный вид снизу:

По изготовлению:

"Крюки" вырезаны газорезом, обработаны болгаркой. Толщина 12 мм( что вырезано, то и приварено. Подстаночная сталь.) Стойка 50 мм, нерж но нейм.(было в запасе). Остальное выточено на ТВ 4, который был восстановлен и настроен как раз к этому проекту(спасибо всем, кто создавал темы по настройке станка!!!!!).

Весь проект создавался для ленивых, кто не хочет (может) нагибаться. Опробовано и работает. Гараж в процессе постройки. Краситься и т.п. будет позже.

Качество сварных швов не рассматривается, только учусь (инвертор Telwin 184), но для эстетов:

.

Госконтроль(хозяин, он же отец):

Если возникнут вопросы по конструкции, с удовольствием отвечу.

Распашные ворота для гаража своими руками

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Распашные ворота для гаража

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

  • с одной створкой;
  • с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

  • каркас из металлического уголка, круглой или профилированной трубы;
  • створок;
  • калитки в одной из створок, если таковая предусмотрена проектом;
  • петель;
  • укосин/перекладин/перемычек;
  • засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

  • нет необходимости в настройке и обслуживании автоматики;
  • среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
  • можно установить автоматику: приводы, открывающие и закрывающие створки;
  • нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
  • возможность утепления створок и каркаса;
  • множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Распашные ворота для гаража

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

  1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
  2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
  3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

  1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
  2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
  3. 4-6 петель.
  4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Расчет распашных ворот для гаража

Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

  • жёсткость проёма;
  • депланирующие деформации при заданных размерах створок и использовании определённого материала;
  • прочность на изгиб;
  • скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба

Профильная труба готова к использованию

  1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
  2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
  3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
  4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
  5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
  6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
  7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
  8. Замок сувальдный.
  9. Засовы гаражные: вертикальный и горизонтальный.
  10.  Грунт по металлу.
  11. Растворитель №646.
  12. Краска.
  13. Мел.
  14. Изолента.
  15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

  1. Сварочный аппарат.
  2. Электроды.
  3. Кувалда, молотки.
  4. Болгарка, диски по металлу.
  5. Дрель, свёрла.
  6. Перфоратор.
  7. Набор отвёрток.
  8. Болты с гайками, саморезы.
  9. Струбцины.
  10. Уровень (желательно лазерный).
  11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проема

Подготовка проёма

Подготовка проёма заключается в выполнении нескольких действий:

  1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
  2. Демонтируют старую конструкцию, если она есть.
  3. Выравнивают проём (при необходимости).
  4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Строительство распашных ворот для гаража

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Строительство распашных ворот для гаража

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Отправить ответ

avatar
  Подписаться
Уведомление о
