Задвижка на калитку своими руками — варианты простых и потайных механизмов

Многие хозяева частных участков самостоятельно изготавливают и устанавливают заборы с воротами и калиткой. Завершающим этапом монтажных работ является установка запоров на воротах и на калитке. Практически все возможные конструкции засовов и щеколд представлены в заводском исполнении и в строительных магазинах есть широкий выбор этих приспособлений. Но каждая такая конструкция и принцип ее действия настолько простые, что многие домашние мастера не видят никаких препятствий для того, чтобы самому изготовить подобную защелку.

Защелки заводского изготовления

Магазинный запор для калитки или ворот будет отличаться от самодельного более аккуратным внешним видом, зато по прочности они часто он уступает мощным сварным устройствам, которые хозяин изготовил самостоятельно.

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.

Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.

Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Защелки с секретом

Эти защелки, функционирование которых реализовано аналогично удобному нажимному механизму дверных ручек. Устройство их такое:

  • На опорной стойке установлен крючок, который выполнен из пластины с вырезанным зубом острием вверх. Пластина закреплена горизонтально к калиточному опорному столбу со стороны притвора перпендикулярно плоскости забора.
  • Запирающим элементом является пластина, которая свободно прикручена к створке. Болт крепления расположен на расстоянии 20-30 см от притворной стойки створки калитки. В положении закрыто планка ложится в выступ зуба. Для открывания планку необходимо немного приподнять, чтобы она освободилась из зацепа.

Поскольку планка крепится свободно, то для того, чтобы она не падала и не вращалась вокруг оси болта, на калитке устанавливают два штырька-ограничителя. В самой простой конструкции планка закрывается под силой тяжести. Если к болту с наружной стороны приспособить ручку, то планка будет приподниматься нажатием ручки.

Чтобы запор защелкивался при закрывании самостоятельно, планку подпружинивают слабой пружиной, которая будет удерживать ее в нижней позиции. Пружину одним концом крепят в нижней части створки, а верхнюю фиксируют на рейке. Вместо пружины можно использовать противовес, как на фото:

Оригинальная конструкция с противовесом

Скос передней стороны зуба на ответной планке делают более пологим, чтобы рейка на дверке смогла свободно скользить по нему при закрывании калитки.

Изготовление своими руками

На металлической пластине длиной 200-250 мм и шириной 30-40 мм на одном конце вырезают болгаркой зуб, как на фото. Его приваривают (или прикручивают) к опорной стойке со стороны притвора. На калитку прикручивают длинную (30-50 см) металлическую пластину. Проверяют, как она зацепляется за зуб при закрывании. Приваривают ручки и ограничители.

Этот запор легко сделать секретным. Потайная защелка – это механизм с отсутствием явных внешних признаков с наружной стороны, по которым можно судить о способе его открывания. В реечной задвижке потайной способ открывания реализуют двумя способами:

  • При помощи тросика, который подсоединяется к свободному концу запирающей рейки и через систему блоков и выводится наружу в скрытом месте. При этом устройство должно быть подпружиненным.
  • Секретные защелки делают путем маскировки головки наружного болта, который удерживает рейку. Вместо поворотной ручки снаружи ворот видна только головка болта.
  • Вырезать фальшивый проем для ключа.

Для лучшей маскировки запора многие хозяева накручивают на ворота еще несколько «фальш-болтов», среди которых «рабочая» головка и прячется. Для отпирания дверки снаружи необходимо иметь рожковый ключ и знать, какой болт нужно крутить.

Вконтакте

Facebook

Twitter

Google+

Задвижка на калитку своими руками: как сделать засов, фото


От того, какой засов или задвижка на калитку будут выбраны, во многом зависит уровень безопасности строения. Как известно, калитка без них бесполезна и непрактична. Чтобы надежно защитить свое жилье от непрошеных гостей, необходимо позаботиться о качестве засова. В основном задвижка для калитки идет с заводским замком, но можно постараться и сделать прочный механизм своими руками.

Задвижка для калиткиЗадвижка для калитки

Кованый засов

Вернуться к оглавлению

Содержание материала

Виды запоров

Прежде чем покупать засов, надо изучить его функционал и способы крепления к воротам. Запорные механизмы различаются между собой внешним видом, крепежом и самим устройством.

Самодельные конструкции по-разному фиксируются на калитке.

Различаются следующие способы крепления:

  1. Запоры, которые расположены в центре или внизу ворот, называются горизонтальными. Чаще всего они используются на гаражах. Обычно это так называемая щеколда с петлей-фиксатором, оболочкой и металлическим стержнем подвижного типа. Запоры в виде прутов из стали, которые служат как подвижная часть и располагаются в основном вверху или внизу ворот. Иногда их устанавливают по центру, как в горизонтальных запорах. Такое крепление называют вертикальным и применяют для распашных ворот и калиток.
  2. Некоторые задвижки ставят как дополнительный крепеж к основному замку или засову. Такие модули имеют средний уровень защиты, поэтому лучше фиксировать их в паре с другими, более прочными.

Все эти запоры можно видоизменять и дополнять в зависимости от типа и качества ворот и пожеланий хозяина частной собственности. К примеру, горизонтальные запоры лучше устанавливать по две штуки сверху и снизу, нежели закреплять один в центре. Первый вариант будет гораздо надежнее.

Как сделать засов на воротаКак сделать засов на ворота

Обычная задвижка

Вернуться к оглавлению

Выбор механизма

Если это ваша первая самодельная конструкция, то лучше начать с простейших элементов. Данный опыт, несомненно, пригодится для выполнения более сложных засовов.

Простой засов

Это самое легкое приспособление для крепления на воротах. Чтобы его закрепить, нужно запастись тремя скобами из металла, шпингалетом и основой для него. Потом скобы надо приварить сваркой к внутренней стороне ворот и закрепить на них шпингалет. Дальше для крепости к скобам прикручивают перпендикулярно к полу ограничитель. Главное, чтобы он был чуть выше скоб.

Засов своими рукамиЗасов своими руками

Изготовить очень просто

Запоры на проушинах

Такая конструкция не займет много времени для сборки. Любой дилетант легко справится с этой задачей. Потребуются проушины, купленные в магазине или выполненные из металлических пластинок.

Кольца приваривают с помощью сварки к каждой стороне ворот так, чтобы они плотно прилегали друг к другу при закрытии. Потом в отверстия вставляется изогнутый штифт или замок навесного типа.

Задвижка для воротЗадвижка для ворот

Покупной вариант на калитку

Они будут предотвращать проникновение на территорию.

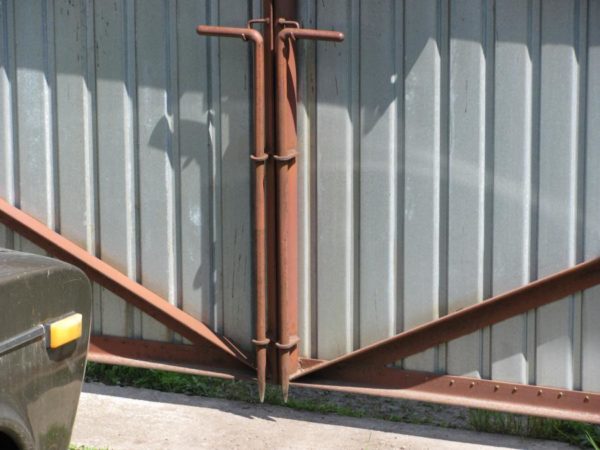

Засовы штырьковые

Чтобы ворота плотно закрывались, можно приварить на уровне стыков срезы металлических труб по 15 сантиметров каждый. Напротив стыковки вкапывают такие же обрезки.

Запором будет служить арматура в количестве двух штук по 50 см с загибом под шпингалеты. Готовый засов продевают в трубки перпендикулярно основанию.

Для дома и гаражаДля дома и гаража

Самодельный пример шпингалета

Защелка откидного типа

Данное приспособление изготавливается в основном на ворота из дерева. Для этого будут нужны четыре крюка, одинаково прогнутых, под засов, пластина и трубка металлическая. Крепятся они на расстоянии от 4 до 10 см от створок ворот с шагом 2–6 сантиметров. Стержни протягивают через заготовки и снабжают при необходимости ограничителем.

Покупные механизмы

Почти все задвижки на калитку, как изготовленные на заводе, так и самодельные модели, схожи между собой. Стоимость покупных механизмов разнится в зависимости от разработчиков и сырья, из которого они производятся.

Для забора своими рукамиДля забора своими руками

Заводское изготовление задвижки

Самыми распространенными видами запоров считаются:

  1. Защелки накладного устройства, состоящие из замочной и погружной частей. Но не все модели имеют такой состав. Закрывается такой замок на засов изнутри, а снаружи – на ключ. Установку данного крепежа можно проводить самостоятельно, для этого на нем выставлены пазы для крепления.
  2. Конструкция подвижного и пружинного типа используется в основном для запора гаражей. Скрытый механизм сделать самим довольно трудно: для этого потребуются размеры высокой точности. В механизме – четыре петли и изогнутый стержень с подвижной ручкой. Работает это так: стержень поворачивают до упора вниз, а ручку приводят в действие, нажимая на нее. Таким образом, ворота надежно закрываются.
  3. Запоры с кодовым замком наиболее популярны, так как могут быть обычного или электронного типа. Второй вариант в разы увеличивает надежность и практичность засова такого класса. Самим установить секретные замки сложно, поэтому лучше обратиться к специалисту.

И все же стоит внимательно отнестись к выбору заводских моделей. В связи с тем, что они идут тиражом, злоумышленникам легче их отследить и изучить «начинку», а значит, и взломать такой замок проще простого.

Для гаража и дверейДля гаража и дверей

Еще один вариант запора на калитку

Вернуться к оглавлению

Современный рынок запорных механизмов

Прогрессивные методы разработки надежных моделей запоров для ворот и калиток позволяют владельцам загородных участков приобретать электромеханические и электромагнитные замки.

Надежность второго типа объясняется в подаче силы напряжения, которая и приводит в действие створки ворот. Магнит имеет свойство буквально прилипать к металлической поверхности, и открыть его без применения набора специальных инструментов не представляется возможным в принципе.

Данный комплект отличается дороговизной, но, по мнению экспертов в этой области, затраты полностью и целиком себя оправдывают. Самые последние модели открываются после подтверждения отпечатка пальца хозяина усадьбы. Сделать подобный механизм своими руками без специальных навыков нельзя.

Открывание дверейОткрывание дверей

Обычная конструкция защелки для калитки

Вернуться к оглавлению

Как изготовить засов самостоятельно

Да, сегодня можно купить надежный замок, который имеет несколько уровней защиты. Но некоторые умельцы продолжают применять свои знания на практике и делают несложные механизмы на калитку своими руками.

Итак, чтобы смастерить самый простой запор при помощи стержня и скоб, потребуются некоторые материалы и инструмент:

  • аппарат для сварки;
  • труба со стержнем;
  • электрическая дрель;
  • болгарка.
Как сделать засов для калиткиКак сделать засов для калитки

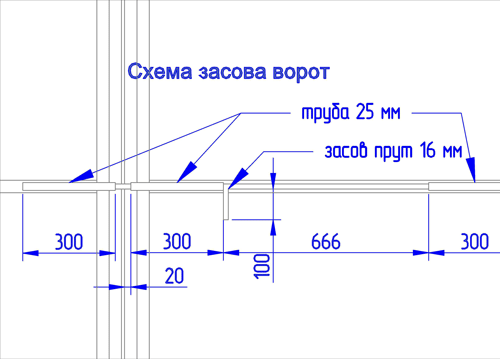

Схема изготовления засова

Металлические изделия (труба и прут) должны подбираться так, чтобы стержень свободно входил в трубу. Например, для тонкой трубы подойдет обычная арматура или профильная круглая трубка.

Дальше трубу надо разделить на два куска, длина которых зависит от длины створок. Отрезанные куски приваривают на одном уровне и вставляют в них подвижный стержень, на который крепится ручка. Также один конец можно загнуть таким образом, чтобы была возможность легко поворачивать модель в разные стороны.

Засов самостоятельноЗасов самостоятельно

Схема задвижки из обрезков трубы

Данную конструкцию можно дополнять различными крепежами, пружинами и петлями и тщательно продумать, как сделать более прочным основание запора.

Монтаж задвижки на калитку

Задвижку на калитку такого типа легко соорудить своими руками. Основным элементом конструкции является увесистая щеколда с набором приспособлений. Такую пластину можно изготовить или самостоятельно, или приобрести в готовом виде с набором расходников.

Работает эта щеколда, только если фиксация механизма происходит по одну сторону створки калитки. Крепить ее можно с любой стороны, смотря куда будет открываться/закрываться дверь.

Необходимо соблюдать нижнюю фиксацию и уклон 40 градусов. Наклон защелки просчитывается в зависимости от падения стержня без принуждения под своим весом. Именно на этот уровень устанавливается засов.

Самостоятельное изготовление запора для воротСамостоятельное изготовление запора для ворот

Готовая конструкция

Бечевка, протянутая через проушины, закрепляется в месте дистанционного управления. Когда калитка открывается, веревка тянется на себя. При закрытии механизм срабатывает автоматически и опускает щеколду под тяжестью своего веса.

Выбирая такой вид запора, нужно обратить внимание на электромеханический вариант модели. Такой прибор может конструктивно работать вместе с замком, домофоном или аудиосигналом. При этом такая модель очень просто устанавливается собственными силами и выполняет все команды дистанционно с пульта управления.

Вертушка

Для простых двухстворчатых ворот хорошим вариантом будет простой запор-вертушка. Его легко изготовить самостоятельно. Для этого надо пройти следующие шаги:

  1. Подготовить материалы (полосы металла и бруски из дерева, толщина которых составляет 5–6 см).
  2. Прикрепить в центре перекладину, фиксируя ее сквозным болтом.
  3. Створки при закрытии вплотную касаются друг друга, и необходимость в дополнительных засовах отпадает.
Замок для дверейЗамок для дверей

Схема вертушки для калитки

С внешней стороны ворот нет никаких деталей, что соответственно гарантирует возможность его открытия.

Вернуться к оглавлению

Чтобы засовы служили долго: совет

Без защиты от внешних проявлений любой запор вряд ли долго прослужит. Понадобится потайная ниша из металла или другого материала, чтобы на сам механизм не поступала влага. Применение машинного масла для смазывания рабочих механизмов будет нелишним.

Для изготовления запора для откатных ворот с калиткой нужно всего лишь точно измерить будущую конструкцию и начертить верный чертеж. Только при таких условиях защелку изготовит любой мастер, имеющий набор необходимых инструментов для точных работ.

Дверной запорДверной запор

Пример задвижки из дерева

В случае если замок, который понравился, изготовить своими силами не удалось, можно всегда обратиться в надежную компанию, где за вполне доступную цену сделают качественный монтаж запора.

Вернуться к оглавлению

На что еще обратить внимание

Ограждение в виде калитки или ворот самостоятельно существовать не может, так как изначально конструируется под какой-либо вид запора.

Обычно по желанию пользователей калитки запор устанавливается как отдельный элемент, не зависящий никоим образом от ворот.

Задвижка для калитки своими рукамиЗадвижка для калитки своими руками

Типовая модель засова

Требования к запору на калитке должны соответствовать простым и практичным решениям. Одним словом, открываться она должна легко и без особых усилий. Также все шпингалеты, защелки и задвижки на ней должны сочетаться с общим видом ограждений, не нарушая целостности архитектурных форм.

Защелка для калитки своими руками: как сделать и фото


Ни один двор не обходится без ограждения в виде забора и приличного входа. Хорошая калитка – это не только красивая дверь, но и крепкая защелка для калитки. Для безопасности издавна используют разнообразные виды задвижек. Рассмотрим основные.

Защелка для калиткиЗащелка для калитки

Отличный вариант для частного дома

Вернуться к оглавлению

Содержание материала

Какие бывают калиточные замки

Существует огромное количество видов замков, которые, в свою очередь, делятся на подвиды.

Например, защелка бывает механическая (с ключом), ручная. Дополнительная установка ручной пригодится, если ключи потеряются.

По расположению направления монтировки делят на горизонтальные и вертикальные.

По тому, как работает сам механизм, они бывают винтовые, сдвигающиеся накладные, поворотные с пазами, на пружинах, ригельные, электромеханизмы (работающие в автоматическом режиме).

Запор можно сделать самому или купить.

Раньше обыкновенные задвижки были самыми распространенными. Сейчас появилось большое количество других замочных типов, которые стали активно применять для различных дверей.

Делаем своими рукамиДелаем своими руками

Хороший вариант для деревянного ограждения

Делая калитку своими руками, не поленитесь установить простую задвижку в виде вертушки или щеколды.

Вернуться к оглавлению

Вертушка и щеколда

Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

  1. Необходимо закрепить в земле трубу (0,5 м длина).
  2. Совершить разметку будущего нахождения крепежа, механизма.
  3. На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
  4. Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).
Засов и калиткаЗасов и калитка

Вертушка

Делаем скобу с крючком

Не доставит хлопот установка привычной нам скобы с крючком. Сооружается она так:

  1. Нужны метизы, которые покупаем либо сами делаем из проволоки (до 5 мм).
  2. Самостоятельно обрабатываем проволоку огнем, держа ее плоскогубцами. Добиваемся полного накала (красный горящий цвет) в месте будущего сгиба.
  3. Берем еще одни плоскогубцы, формируем крючок путем загибания раскаленного прутика.
  4. Снова закаляем огнем.
  5. Быстро окунаем в холодную воду.
  6. Повторно обрабатываем пламенем жало крючка.
  7. Отгибаем рабочую часть до нужного угла.
  8. Окончательная обработка детали огнем с последующим помещением в прохладную воду.
  9. Таким образом можно сделать любую деталь для будущей защелки (скобу, крючок…).
  10. Останется только прикрепить их к полотну калитки (обычно – гвоздями).
Загородный домЗагородный дом

Простая принципиальная схема

Металлические изделия обрабатываем специальным составом от коррозии (если они не оцинкованы).

Вернуться к оглавлению

Задвижки по расположению направления

Эти виды задвижек отлично зафиксируют вашу калитку, даже ворота.

Чаще устанавливают горизонтальный тип. Он состоит из стержня, ушка для фиксирования и держателя.

Дачный вариантДачный вариант

Гаражная задвижка

Вертикальный вариант обычно применяют для ворот.

Но можно установить ее на врезную калитку. Размер задвижек будет меньше, чем для ворот. Нужно приделать фиксаторы (путем приваривания) к проему крепления защелки. Вертикальный тип более громоздкий, чем горизонтальный.

Вернуться к оглавлению

Винтовая и накладная затворки

Винтовая отлично подойдет, если разместить ее снаружи двора. Монтаж не доставит хлопот. С этим видом всегда просто обращаться в эксплуатации.

Замок с основательным стержнем, на котором имеется резьба, и с мощной основой. Закрытие и открытие происходят спецключом.

Имеются некоторые нюансы, недостатки: обязательно наличие свободного места в проеме калитки, где будет выемка для ключевого стержня; этот замок просто открыть (достаточно подобрать ключ).

Как быстро смастеритьКак быстро смастерить

Собираем своими руками

Накладные затворы подойдут для любого материала калитки. Установка происходит быстро и легко. Монтируется затвор изнутри домашней территории. В случае отъезда большинство владельцев дополнительно крепят навесной замок снаружи.

Замок поворотный с пазами

Пазовый имеет довольно-таки обычный механизм. Затвор достаточно хорошо оберегает от взломов.

Рабочий принцип: проворачивая ключ, вы задействуете защелкивающий механизм замка (за счет которого происходит открытие/закрытие калитки).

Замок фиксирующий пружинный

С фиксатором представлена защелка на пружине. Она работает на конструкции, состоящей из пружины. Ее используют как дополнительную задвижку к основной. Крепят с внутренней стороны калитки.

Ригельный замок

Ригельный обладает реечной системой. Замок имеет специальную основу и ключ с неповторимыми выемками. Его проще приобрести, чем сделать самому (с заданием справится только профессионал).

Для частного домаДля частного дома

Ригельный замок

Вернуться к оглавлению

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

  • электромагниты;
  • механические;
  • защелки;
  • моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.

На дистанционном управленииНа дистанционном управлении

Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Вернуться к оглавлению

Затворы для калиток из профнастила

Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.

Для профнастила существуют такие замки:

  • кодовые;
  • цилиндрические;
  • сувальдные.

Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.

Заглушка для двериЗаглушка для двери

Обычный тип

Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.

Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.

Преимущества: длительная надежная служба, дополнительная защита в виде кода, доступная стоимость.

Вернуться к оглавлению

Защелка своими руками

Решив соорудить замок лично, остановитесь на проверенном варианте. Самодельные замки посложнее, лучше доверить мастеру либо купить.

Защелка для ворот своими рукамиЗащелка для ворот своими руками

Многообразие вариантов

Рассмотрим популярный и простой вид, который делают чаще всего, – замок на пружине с горизонтальным размещением.

Для этого нужно запастись:

  • пластинами из металла нужного размера;
  • несколькими стержнями (сталь) с ушками;
  • тисками;
  • молотком;
  • дрелью;
  • шуруповертом;
  • ножовкой для металлических материалов;
  • сваркой;
  • отверткой, гаечным ключом.
Для дома и усадьбыДля дома и усадьбы

Схема с пружиной

Разберемся, как сделать защелку для калитки своими руками. В первую очередь выбираем часть калитки, где будет находиться механизм:

  1. Вымеряв рулеткой необходимые расстояния, прочертите разметку карандашом либо маркером.
  2. Определяем схему будущей конструкции в подробных деталях.
  3. Далее сооружаем несущий каркас. Привариваем держатели для стержня к металлической части. На стержень (несущий) крепится ручка.
  4. В него вставляем пружинку вместе со стержнем.
  5. Сваркой крепим затвор к калитке из металла. К деревянной монтировка осуществляется при помощи саморезов.
  6. Строго напротив затворного стержня сверлим впадину для фиксации замка.
Запор для воротЗапор для ворот

Схема засова

Чтобы открывать калитку с двух сторон, нелишним будет смастерить дополнительно механизм для троса. Найдите подходящий тоненький трос, закрепите его в ушке затвора. Сделайте для него отверстие (внизу, сбоку). Протяните наружу.

Если потянуть за трос, засов будет отодвигаться.

Обязательно наличие металлического кармана для защиты замка от дождей.

Вернуться к оглавлению

Заключение

Основные пункты, которых необходимо придерживаться, делая затвор для калитки самостоятельно, – это четкая схема, точные замеры и аккуратность при исполнении работы.

Защелка для калиткиЗащелка для калитки

Деревенская ограда

Лицо любого двора – это ворота и калитка. Помимо декоративности, в первую очередь они выполняют защитную функцию, поэтому всегда должны быть надежными, как неприступная крепость.

как сделать для распашных, гаражных, фото, видео и схема


Есть много видов запоров для ворот, и у каждого из них свои особенности. Также существует немало способов, как сделать засов на ворота и самостоятельно его установить. Процесс изготовления засова делится на несколько этапов. На откатные конструкции из профлиста, помимо электронных замков, также производится монтаж и защелок, и задвижек.

Засов для ворот

Засов для распашных створок

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

  1. Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
  2. Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
  3. Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.
Для дачи

Конструкции с пружиной

Типы по виду конструкции

  1. Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
  2. Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
  3. Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
  4. Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.
Для ворот

Шлагбаум

Готовые модели

  1. Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
  2. Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
  3. Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.
Для дачного участка

Типовая конструкция для распашных ворот

При выборе засова или электрозамка необходимо обращать внимание на вес ворот.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Запоры для ворот

Вертикальные запоры

Простой запор

Пошаговая инструкция сборки:

  • все детали для сборки механизма можно купить в Леруа Мерлен;
  • предварительно делается чертеж;
  • на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
  • из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
  • в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
  • в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
  • углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
  • к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.
Чертеж запора

Схема запора

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Схема засова

Чертеж засова

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.

Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.

Чертеж конструкции

Схема засова для гаража

Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня. Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.

После монтажа обязательно проверяют, вращается ли анкер.

В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.

Схема конструкции

В магазине

Вертушка

Установка производится поэтапно:

Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.

Классическая вертушка

Вертушка

Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.

Далее пошаговая инструкция выглядит следующим образом:

  1. В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.
  2. Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
  3. На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
  4. К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
  5. Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.
Вертушка для калитки

Схема шлагбаума

Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Упор-антиветер

Упор

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Запор на створку калитки

Вариант из профтрубы

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

Защелка для створки

Эскиз защелки

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Автоматика достаточно удобна в эксплуатации.

Засов для гаражных ворот

Самодельный засов

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

как сделать для распашных гаражных конструкций, фото и видео


С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

Металлическая задвижкаМеталлическая задвижка

Засов на воротах с проушиной для замка

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Содержание материала

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

  • фиксаторы;
  • задвижки;
  • засовы;
  • шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

Задвижка для воротЗадвижка для ворот

Такой засов украсит любые деревянные ворота

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Вернуться к оглавлению

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

  1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
  2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
  3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
  4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Классические вертикальные штыри для ворот — на фото ниже.

Вертикальный засов для воротВертикальный засов для ворот

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Схема засова для воротСхема засова для ворот

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

  • 4 уголка;
  • пластина;
  • заклепка;
  • навесной замок;
  • 8 саморезов.

Из инструментов следует приготовить:

  • дрель;
  • шуруповерт;
  • 2 сверла;
  • молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Вернуться к оглавлению

Запоры для распашных ворот

Задвижка для воротЗадвижка для ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Двухстворчатые конструкции требуют вложить в них больше труда.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.

  1. Установить прутья длиной до поперечного профиля каркаса.
  2. Ручку прикрутить, нарезав в отверстии резьбу.
  3. Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.
  4. На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.
Вертикальные засовы для воротВертикальные засовы для ворот

Штыри обеспечат надежную фиксацию

В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.

Засовы

При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.

Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.

Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.

Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.

Задвижка на воротаЗадвижка на ворота

Такую задвижку можно смастерить за несколько минут

  1. К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
  2. Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
  3. Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.

Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.

Чертеж задвижки для воротЧертеж задвижки для ворот

Схема задвижки из прута и квадратного профиля

Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.

Чертеж задвижки для ворот из арматурыЧертеж задвижки для ворот из арматуры

Схема засова из трубы и прута

Для забора из профлиста и таких же ворот своими руками делается плоский засов. В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.

Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.

Засов для воротЗасов для ворот

Схематичный вариант из пластин и металлического профиля

На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.

Вертушка и шлагбаум

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

Задвижка шлагбаумЗадвижка шлагбаум

Классическая вертушка

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.

Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Шлагбаум представляет собой вариант вертушки с осью на одном краю.

Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.

На фото — классический пример шлагбаума.

Как сделать засов для ворот своими рукамиКак сделать засов для ворот своими руками

Надежный и долговечный вариант

Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.

Запоры для калитки: самодельные виды

Вариант фиксации запирающего устройства

Вариант фиксации запирающего устройства

Мужчины стремятся больше внимания уделять не только обустройству своей частной собственности, но и ее защите, независимо от того, гараж это или свой двор. Лицо их чаще всего представляют ворота или входные калитки. Причем не всегда главную роль играет их красота. Куда более важна безопасность и защита их от нежелательных визитеров. Потому чаще хозяев привлекает надежный запор для калитки. Зачем он нужен?

Любой стандартный замок требует наличия ключей. А если ключи потеряны калитку можно надежно запереть с помощью дополнительной защелки или засова. Сейчас существует несколько видов запорных механизмов и засовов, для которых не нужны ключи. Но, вообще-то, любая дверь, в том числе и калитка должна иметь некое устройство, которое зафиксирует ее в открытом или закрытом положении.

Чаще всего используются вертикальные задвижки. Такой удобный и простейший запор обеспечивает фиксацию любой двери или ворот. Для укрепления используют толстые металлические пруты с рычажками, которые фиксируют в специальных отверстиях в полу или в потолке. Такие запоры еще используют во врезных калитках, только они меньших размеров. Но их используют просто для закрытия калиточной двери.

Самозахлопывающаяся щеколда

Механизм замозахлопывающийся

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Винтовые запоры

Винтовое приспособление для запирания

Винтовое приспособление для запирания

Запорные механизмы винтового типа устанавливают с наружной стороны. Их устройство тоже достаточно простое при использовании. Состоит из стержня с резьбой и ключевой основы. Эта основа имеет особую выемку и небольшого размера шпиль. Особый ключ приводит в движение затворную систему. Винтовой замок достаточно легко собрать самому, правда, сложность такого механизма заключается в другом: в калиточном проёме часто нет достаточного места для размещения выемки с резьбой, куда вкручивается сам стержень. Но такой запор несложно взломать при подборе похожего ключа.

Пазовый запор

При несложном их устройстве такие запоры имеют высокий уровень защиты от взлома. Принцип работы запора следующий: вставленный в щель замка ключ вращением приводит в действие поворотный шестерной механизм, открывающий или закрывающий дверь.
В роли фиксаторов используют задвижки с пружинной основой. Пружинный механизм позволит без усилий приводить запор в действие.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 400.

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Потайной замок

Устройство потайного механизма

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

  • сверлят специальное отверстие для резьбового участка болта;
  • толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
  • с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
  • на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Скрытая задвижка

Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.

Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается. Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.

На видео есть еще один вариант засова, изготовленного своими руками:

Как сделать калитку с секретом

Защитить свой участок от проникновения посторонних лиц желает каждый, для этого возводятся различные ограждения, делаются ворота и калитки. На калитку устанавливается замок, он используется при длительном уходе из дома. Ежедневно пользуются обыкновенными защелками, но они уже не удовлетворяют многих пользователей – такой механизм защищает только от самопроизвольного открывания и не составляет никаких препятствий для посторонних. Есть простой способ изготовления защелки с секретом, открыть ее могут лишь знающие люди.
Как сделать калитку с секретом

Принцип действия секретного замка


Технология изготовления не составит трудностей даже для неопытных мастеров. Но только при одном условии – надо понять принцип действия механизма и влияние параметров на функциональность.
В закрытом положении калитка при помощи ручки не открывается.
Как сделать калитку с секретом
Посторонний посетитель попасть во двор не может, а хозяин без проблем открывает вход.
Как сделать калитку с секретом
С внешней стороны калитки при обыкновенном осмотре ничего нет.
Как сделать калитку с секретом
Только наклонившись вниз, можно увидеть небольшой кусочек металлической полосы, выступающий за поперечину каркаса.
Как сделать калитку с секретом
При смещении его ногой в сторону замка калитка открывается.
Как сделать калитку с секретом

Как сделана «секретка»


Примитивное, но довольно эффективное устройство, состоит из сваренной Г-образно полосы.
Как сделать калитку с секретом
Внизу закреплен «удерживатель», он выполняет две задачи: регулирует величину хода полосы и предупреждает ее отход от каркаса калитки. Одновременно исключается болтание и трение металла о профилированный лист обшивки.
Как сделать калитку с секретом
На вертикальной стойке закреплен второй держатель, он придает рычагу возвратно-поступательное движение и позволяет приподниматься на крючке во время закрытия калитки.
Как сделать калитку с секретом
Теперь осталось снять размеры с учетом места установки элементов, сварить Г-образно полосу, сделать или купить держатели и собрать конструкцию.
Как сделать калитку с секретом

Заключение


Довольно часто ребятишки засовывают в замочную скважину спички или жевательную резинку, замок требует ремонта или полной замены. Для предупреждения повреждений рекомендуется увеличить расстояние между скважиной замка и отверстием в обшивке калитки. Это намного усложнит порчу механизма.

Смотрите видео


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
