Заполнение котла водой: Как заполнить водой систему отопления двухконтурного котла – заполнение водой, чем лучше для двухконтурного электрического котла

Как заполнить систему отопления двухконтурного котла 👉 способы

Двухконтурные котлы для отопления, нагрева воды последнее время обрели популярность. Прибор обеспечивает комфортную температуру воздуха, альтернатива централизованному отоплению. Можно запускать, когда нужно, не зависеть от местных инстанций. Перед подключением оборудования необходимо ознакомиться с особенностями запуска.

Прибор отопления

Как запустить газовый двухконтурный котел отопления в первый раз?

Первый запуск отопительного оборудования — важный этап, от которого зависит работоспособность агрегата.

Для подключения двухконтурного отопительного прибора стоит пригласить специалиста из компании-производителя. Необходимо для обслуживания по гарантии.

Чтобы отопление жилой площади было бесперебойным, эффективным, нужно действовать пошагово, запуская котел впервые:

• заполнение двухконтурной системы жидкостью. Для запуска отопительного оборудования нужно залить воду в коммуникации. Приборы часто оборудованы кранами, открытие которых запускает процесс набора воды в систему.

Первый запуск

Главное заполнять коммуникации постепенно, не включая большой напор. Это позволит сохранить целостность закрытой системы, не повредить трубы отопления.

Наполняя оборудование, нужно внимательно следить за давлением. При нормальной работе, давление — 1,5-2 атм. Когда отметка достигла показателя, нужно перекрыть кран подачи ресурса к системе;

Первые сутки после заполнения водяных контуров необходимо следить за стабильностью давления. Если показатель резко снижается, может быть утечка.

• удаление воздуха из системы. Приборы отопления оборудованы кранами для спуска воздушных пломб. Однако, эффективнее осуществить процедуру вручную. Необходимо открутить кран Маевского на радиаторах, дождавшись, пока с них начнет течь вода, закрутить обратно. Манипуляции нужно проделать с каждым радиатором.

После спуска воздуха давление в системе снижается, необходимо повторно набрать ресурс, чтобы достичь нужной отметки.

• когда воздух спущен, достигнут нужный уровень давления, нужно сбросить воздух с циркулярного насоса. Потребуется разобрать оборудование, сняв верхнюю крышку. Найти элемент формы цилиндра с блестящей крышкой и прорезью по диагонали.

На приборе отопления нажимают кнопку запуска, агрегат начнет гудеть, булькать – это нормально, поведение оборудования указывает на скопление воздуха в насосе. Чтобы нейтрализовать проблему, нужно постепенно откручивать крышку циркулярного насоса, пока не потечет жидкость;

Прибор отопления

• подкрутка давления на радиаторах. Батареи, которые ближе к оборудованию необходимо поставить на минимум, в удаленных помещениях — на максимум. Позволит создать правильную циркуляцию, пропорциональный обогрев воздуха.

Периодичность замены теплоносителя

Газовые приборы отопления требуют дополнительного залива ресурса в систему для полноценной работы. Частота замены теплоносителя зависит от конструкции оборудования:

1. котлы отопления открытого типа рекомендовано дополнять ресурсом по мере испарения. При постоянной работе оборудования пополнять запасы сырья нужно регулярно. Полностью менять ресурс не обязательно, за исключением случаев, когда необходим ремонт, проверка работоспособности;
2. приборы отопления с закрытой конструкцией не требуют регулярной замены жидкости. Полностью сливать наполнение прибора отопления, заменять на новый требуется через несколько лет после первого запуска.

Виды жидкостей: чем лучше пользоваться

Систему обогрева наполняют разными теплоносителями:

• вода;
• тосол;
• антифриз.

Это основные жидкости.

Вода

Популярный вид жидкости для заполнения отопительной системы. Преимущества:

• хорошая теплоемкость, обеспечен бесперебойный цикл подачи тепла в помещение, даже когда на улице мороз;
• низкая вязкость положительно влияет на работу насоса, испытывает невысокую нагрузку. Преимущество указывает на долговечность агрегата;
• низкий коэффициент расширения воды при нагревании, не требуется установка большого расширительного бака, достаточно конструкции малого размера;
• безопасность;
• доступность.

Система отопления

Недостатки:

• при поступлении к системе ресурса, вместе с жидкостью в коммуникации попадает кислород — причина коррозии.

Коррозии образовываются только на металлических трубах. Если в доме, квартире пластиковые коммуникации, ресурс не причинит вреда.

Антифриз

Многие выбирают антифриз вместо воды. Наполнитель прибора отопления для нормальной работы должен иметь качества:

1. высокий процент теплоотдачи;
2. сохранение физико-химических свойств;
3. жидкость не должна оставлять во внутренней части труб накипь;
4. не должен замерзать во время морозов.

Вода попадает не под все характеристики, становиться очагом образования накипи из-за расщепления солей, замерзает при морозах, если вовремя не запустить систему отопления. Антифриз не замерзает при низких температурах, сохраняет свойства внутри коммуникаций, идущих от газового оборудования.

Обычно антифриз смешивают с водой. Соотношение жидкостей зависит от параметров оборудования, климата. Размешивают состав в следующих концентрациях:

• при температурах -40, +115 градусов по Цельсию, необходимо разбавлять в соотношении 50 на 50;
• если температура -60 — +135 градусов, нужно заполнять систему 30 % воды, 70% антифриза.

Антифриз для заливки

Преимущества:

1. защита коммуникаций от вероятности появления коррозий;
2. антифриз расщепляет побочные продукты, образующиеся от нагрева;
3. благодаря консистенции теплоносителя, раствор защищает прокладки, синтетические элементы конструкции.

Перед выбором антифриза для заполнения коммуникаций двухконтурного агрегата, необходимо детально изучить требования, технические характеристики отопительного прибора.

Как заполнить открытую систему?

В котлах с открытым типом происходит естественная циркуляция воды, давления нет. В верхней части конструкции устанавливают расширительный бачок, в него выходит излишек жидкости, которая образуется вследствие расширения из-за нагрева. В емкость спускают воздух из системы обогрева. Заливается ресурс, который распространяется по коммуникациям.

Очередность заполнения:

1. необходимо снять с бачка крышку;
2. влить носитель тепла через шланг, из ведра, нужно проверять уровень по специальному индикатору;
3. спустить воздух, добавить теплоноситель до нужного уровня;
4. включить оборудование.

В заполнении бачка котла открытого типа нет ничего сложного, но нужно действовать слаженно, осторожно.

Приборы открытого типа

Наполнение закрытой схемы

Котлы закрытого типа работают автономно, набор жидкости в систему осуществляется элементарно. Есть несколько способов заполнения прибора теплоносителем, зависит от конструкции, схемы сборки прибора. Варианты набора теплоносителя:

• через подпитку;
• насосом.

Оба варианта можно выполнить самостоятельно, нужно учесть особенности.

Через подпитку

Вариант наполнения оптимален для оборудования, подключенного к водопроводу. Не требуется дополнительное оборудование, процесс сводиться к элементарным действиям.

Нужно открутить кран на котле, к коммуникациям начнет поступать вода. В процессе наполнения системы нужно следить за давлением на датчике. Показатель не должен превышать 2 атмосфер. После заливки необходимо спустить воздух с радиаторов, добрать воду.

Спускать воздушные пломбы необходимо несколько раз, первый — сразу после набора, второй — когда вода в радиаторе нагреется. Во время нагрева воздух вытесняется активнее.

Насосом

Если котел не подключен к водяным контурам, заполнение системы осуществляется насосом — прямоугольный металлический резервуар. Емкость наполняется теплоносителем, заливается в коммуникации. Процесс:

1. шланг от насоса подключают к водяному контуру;
2. емкость наполняется жидкостью;
3. вручную перекачивают теплоноситель из насоса в коммуникации.

Если для подсоединения насоса нет отдельного патрубка, можно подключить к торцу радиатора. Перед наполнением системы нужно выпустить воздух из коммуникаций.

При ручной закачке воды в систему необходимо быть предельно осторожными, чтобы не превысить допустимый уровень давления. Слишком высокое давление — причина поломки аппарата отопления.

Правильно заполнить схему с двухконтурным котлом

Заполнить водой двухконтурный агрегат просто. На приборе есть краны, вентили. Процесс практически идентичен с заполнением через подпитку. Необходимо спустить воздух из коммуникаций перед включением оборудования.

Нужно прочитать инструкцию, учесть максимальный порог допустимого давления.

Контроль параметров теплоносителя

Чтобы продлить срок службы котла, необходимо систематически проверять параметры жидкости теплоносителя. Главное отслеживать уровень воды в системе, нужно осматривать расширительный бак, жидкость должна заполнять половину резервуара. Если теплоноситель ниже нормы, необходимо дополнить до нужного уровня.

Отопительный прибор

Нужно контролировать температуру теплоносителя, должна быть не более 90 градусов по Цельсию. Превышение нормы разрушает отопительные коммуникации. Лучше установить выносной датчик, где можно посмотреть температуру жидкости.

Заключение

Двухконтурный котел – хороший агрегат для отопления квартиры, дома. Прибор экономичен, с высоким коэффициентом полезного действия. Главное уделить внимание процессу набора теплоносителя к системе, зависит полноценность работы оборудования для обогрева.

Вконтакте

Facebook

Twitter

Google+

Особенности контуров циркуляции котлов (Отчет о прохождении практики на ТЭЦ гидролизного завода г.Онега), страница 8

  Через гляделки и лазы котлов убедится, что внутри котла и газоходов нет посторонних предметов, после чего закрыть их.

  Проверить исправность и плотность всех заслонок и шиберов котла.

  Осмотреть состояние обмороки и изоляции.

  Проверить исправность арматуры и гарнитуры котла (предохранительных клапанов , запорных вентилей, задвижек, продувочных вентилей, в/у колонок, лазов, взрывных клапанов), приводя их в состояние, соответствующее растопочной схемы.

  Убедиться, что с питательных, дренажных трубопроводов и с паропроводов сняты заглушки.

  Убедиться, в исправности вращающихся механизмов котла, наличии на них ограждений.

  Убедиться, что все точки котла подверженные перемещением вследствие температурных расширений имеют необходимые расчетные зазоры,

  Убедиться, что приборы КИПиА установленны и исправны.

  Проверить наличия угля в бункерах и наличия давления в мазутопроводе.

  Проверить состояние мазутных форсунок.

III.6. Порядок заполнения котла водой.

  Перед заполнения котла водой открыть воздушники котла.

  Открыть продувку пароперегревателя.

  Открыть полностью запорный вентиль водяного экономайзера.

  Закрыть дренаж водяного экономайзера.

  Закрыть вентель рециркуляции.

  Заполнить котел водой через экономайзер по линии ручной подпитки узла питания до низшего уровня. Если в котле вода есть, то котел подпитывается контрольно, а затем устанавливается низший уровнень.

  Убедиться, в отсутствии утечки воды из котла.

  Открыть задвижку на линии рециркуляции водяного экономайзера.

  Опробовать действие мазутных форсунок.

  При нормальной подготовке котла гл. парозопорная задвижка на паропегревателе должна быть открыта. Открыт должен быть дренаж пароперекидной трубы у общего коллектока.

III.7. Растопка котла.

  Продолжительность растопки котла : летом не менее 4 часов, зимой — 6 часов.

  По водоуказательному стеклу проверить наличие воды в барабане сверив колонку со сниженным указателем уровня.

  Включить дымосос, отрегулировав направляющим аппаратом разрежение в топке до 2-3 мм. вод. ст.

  Открыть шибер на воздуховоде заборного воздуха.

  Открыть заслонки направляющего аппарата вентилятора, шиберов первичного и вторичного воздуха.

  Разжечь мазутные форсунки.

  При появлени пара из воздушников котла — их закрыть.

  При давлении 0,5 — 1 ата. продуть водоуказательные колонки, сверив с показания колонок со сниженным указателем уровня.

  При давлении не более 3 ата. производится подтягивания фланцевых соединений, если в этом есть необходимость.

  При давлении 3 — 4 ата. продуваются импульсные линии и включаются в нормальную работу манометры, сниженные указатели уровня воды , паромеры.

  После 1,5 — 2 часов работы мазутных форсунок при температуре уходящих часов 100 — 120 ^оС перейти на сжигания угольной пыли.

  При этом необходимо:

  Предупредить обслуживающий персонал о переводе котла на угольную пыль.

  Форсировать горение мазутных форсунок, усилить тягу .

  Открыть отключающие щибера мельниц.

  Включить обе мельницы.

  Закрыв направляющий аппарат, пустить вентилятор, отрегулировать давление общего воздуха 10-20 кг/м².

  Открытием шиберов первичного воздуха прогреть шахты.

  Включить один из питателей угля.

  Если угольная пыль не загорается или факел не устойчив, то необходимо прекратить подачу угля в топку, усилить горение мазутных форсунок с целью лучшего прогрева топки, после чего снова переходить на угольную пыль.

  Подсвечивая угольный факел мазутными форсунками, поднять давление до рабочего постоянно следя за топкой, уровнем воды в котле, тепловыми расширениями экранов, коллекторов, барабана трубопроводов в пределах котла.

Заполнение системы отопления. Правильная последовательность

Любая водяная система отопления не обходится без теплоносителя внутри. Поэтому в этой статье поговорим о том, как следует заполнять систему отопления. Процедура это простая, но как и во всем, в ней есть свои сложности и особенности. Именно об этих особенностях и пойдет речь.

Представим обычную систему отопления в составе радиаторной сети, системы теплых полов. Работает все котла. Есть бойлер косвенного нагрева и чаще всего применяемая система первично-вторичных колец. Металлическая часть смонтирована, можно приступать к заполнению.

Первый шаг наполнения системы

Если уже есть действующая система водоснабжения, то заполнение системы отопления идет предельно просто. Берем подходящий шланг, включаем его к крану залива и опорожнения системы (его ставят в котельной). Одного крана для этих целей хватает. Через него можно и слить систему, и заполнить. И второй конец шланга подключаем к разборному крану действующей системы водоснабжения. Открываем оба крана и заполняем систему.

Если же система водоснабжения еще не действует или было принято решение, что отопление будет функционировать на незамерзающем теплоносителе, обязательно потребуется насос. Насос может быть любой, подходящий по параметрам.

На что стоит обратить внимание при заполнения системы отопления

насосом? Подающий патрубок насоса должен быть расположен с противоположной стороны от забора. С таким насосом работать удобней, чем с насосом, у которого подача и забор находятся на одной стороне. Заполнять систему можно будет даже из емкости незамерзающего теплоносителя.

Может возникнуть ситуация, что подходящего насоса не окажется, а покупать его не хочется. Из этого положения тоже есть выход. В этом случае прямой путь на чердак или на крышу со шлангом и воронкой. Это не шутка. Действительно бывают случаи, когда нет электричества или нет насоса, а систему заполнять надо. Нужно взять шланг длиной около 10-15 метров, залезть как можно выше (в идеале на конек дома) и оттуда через воронку заполнять систему. Если разница между низом системы и заливной воронкой будет порядка 7-8 метров, то давление внизу, в месте установки насоса, будет 0,7-0,8 бара. Этого давления вполне достаточно для функционирования системы.

Итак, к шлангу мы подключили, включаем насос и начинаем.

Промывка системы

Заполняем систему отопления водой до давления в 2 бара, после этого включаем циркуляционный насос. Если есть система первично-вторичных колец или котел подключен к системе непосредственно, то сразу можно запускать котел и без нагрева или при минимальном нагреве даем возможность поработать системе приблизительно час.

После этого проверяем состояние фильтра-грязевика. Если он чистый, на этом промывка считается законченной. Если в нем есть грязь, то нужно очистить сеточку, запустить систему снова, дать поработать полчаса и снова смотреть состояние фильтра. Промывка считается законченной, через полчаса на сетке фильтра не будет грязи.

Промывочную воду нужно слить из системы отопления, остатки удалить компрессором. После этого можно начинать заполнение системы рабочим теплоносителем.

Что заливать в систему отопления?

Заполнение системы отопления антифризом

Если заполнение системы отопления ведется водой, то нет нужды искать дистилированную или какую-то специально подготовленную воду для систем отопления. Если искать, то результаты обязательно будут, потому что желающих продать воздух очень много. Для заполнения системы нужно брать обычную водопроводную воду. Вреда это никакого системе не принесет. Не стоит попадаться на рекламные удочки и покупать специальные присадки ни в системы отопления, ни в стиральные машины. Не надо тратить деньги на то, без чего можно обойтись.

Если принято решение залить в систему отопления незамерзайку, то стоит сразу выбросить из головы желание залить туда автомобильный тосол и любые другие специфические незамерзающие жидкости.

На рынке есть три основных незамерзающих теплоносителя, которые специально подготовлены для систем отопления. На основе глицерина, на основе пропиленгликоля и этиленгликоль.

Глицерин не стоит даже рассматривать. Это повлечет за собой большую волокиту с настройкой системы, с плохой теплоотдачей. А закончится все тем, что придется промывать систему и заливать другой теплоноситель.

Выбор теплоносителя для заполнения системы отопления стоит между этиленом и пропиленом. Лучше все же выбрать первый вариант, так как его теплоемкость выше, меньше расход. Он меньше кипит на котлах электрических и на котлах настеных газовых, там где очень интенсивыный теплообмен на горелке небольшой площади. Не пенясь и меньше выгорая, этиленгликоль работает лучше, обладает высокой телоотдачей и в два раза дешевле, чем пропиленгликоль.

Помните главное, такой теплоноситель рано или поздно потребуется утилизировать. Выливать такое в землю, значит нанести ей вред. Поэтому предусмотрите варианты дальнейшей утилизации

Заполнение радиаторов отопления

Начинаем с системы радиаторного отопления. Включаем насос, доводим давление до двух атмосфер и идем спускать воздух из радиаторов. Воздух стоит начать гонять с нижнего уровня, так как весь воздух с нижнего этажа оказывается наверху, а вот обратно вниз уже не идет.

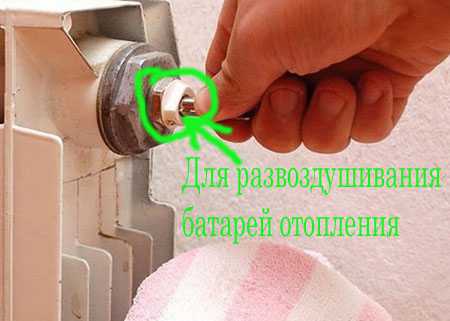

Воздух выгоняется очень просто, через краны маевского. Можно взять обычную шлицевую отвертку и открыть кран маевского за шлиц. Таким образом спускается воздух из крана. Воздух выпускается из всех радиаторов, из конвекторов воздух выгонять, как правило, нужды нет. Он оттуда улетает сам, потому что задержаться ему там нет никакой возможности.

После того, как воздух спущен, давление в системе падает, и нужно снова поднять его до двух атмосфер. После чего опять вернуться и стравить воздух. Потом уже можно включать котел. Обычно дается 60 градусов. И проходим по всем радиаторам, проверяя наличие неработающих.

Если с одного конца радиатор теплый, а с другого холодный, значит, в нем есть воздух. Удаляем его все тем же методом. Если радиатор полностью холодный, эта проблема тоже легко устраняется. Закрываются все радиаторы, которые работают, и насосу ничего не остается, кроме как гнать теплоноситель по трубам до последнего радиатора.

После этого необходимо довести давление в котле до нормы и на слух определить работу насоса. Если слышно периодическое проскакивание воздуха через крыльчатку, а при открытии обнаруживается выход пены, то необходимо от нее избавиться.

Выключаем насосы и даем возможность пене отстояться минут 15-20. Особенно важно это сделать на системах с незамерзайками. Пена превращается в пузырь воздуха. После чего снова запускаем систему и на радиаторах вылавливаем этот воздух. На этом заполнение системы отопления закончено

Заполнение теплых полов

Теплые полы имеет свои особенности. Они заполняются не все сразу, а по одному контуру. Если заполнять все сразу (а они имеют разную длину), то в длинных контурах обязательно останется воздух, который удалить оттуда практически невозможно. Поэтому поступаем следующим образом.

Коллектор полностью собирается. Перекрываются на обратке все контура, кроме одного. Включается насос, и через подачу этот контур заполняется система отопления до тех пор, пока из дренажного отверстия не польется чистый теплоноситель без признака воздуха. После того, как это случилось, контур закрывается. Таким же образом заполняются все остальные.

Здесь желательно иметь еще один шланг для того, чтобы направить его в ведро с теплоносителем во избежание его разлива.

После этого закрывается дренажное отверстие, открываются все контура и проверяется работа теплого пола. Важно обратить внимание на то, что систему радиаторной сети можно заливать теплоносителем против его движения. С теплыми полами так делать нельзя, заливать нужно только со стороны прямой, потому что в ином случае теплоноситель не будет двигаться через ротаметры.

Наполнение бойлера косвенного нагрева

Когда он расположен высоко, трубы загрузки могут стать непреодолимым препятствием для воздуха, и он будет застаиваться в верхней части. Удалить его можно, установив воздушный кран. Автоматический воздухоотводчик здесь не нужен, так как воздух удаляется только один раз.

Видео по заполнению системы отопления

Итог

Система отопления заполнена, воздух удален, на этом можно считать работу законченной. Через некоторое время возможно понадобится удалить воздух из одного или нескольких радиаторов, потому что в системе он еще есть. Частично он будет удаляться через автоматический воздухоотводчик.

Читайте так же:

Запуск котла своими руками. Как наполнить систему водой

Запуск котла отопления своими руками

Содержание статьи

После того, как система отопления смонтирована, её необходимо наполнить водой и произвести пробный запуск котла. Чаще всего первый запуск котла и сдачу системы отопления в эксплуатацию заказчику, выполняет сервисный центр той фирмы, которая производила монтаж отопления.

Тем не менее, бывают и такие случаи, когда необходимо самостоятельно наполнить систему отопления водой и произвести запуск котла. Именно об этом и будет рассказано ниже, в пошаговом руководстве.

Запуск котла

Часто выполнять запуск котла своими руками приходится и в межсезонье, а не только после монтажа системы отопления. Чтобы знать, как это делается правильно, следует соблюдать определённые правила и последовательность в выполнении действий.

Как наполнить систему отопления водой

Любой запуск системы отопления, начинается с её наполнения водой. Чтобы залить воду в трубы, необходимо снизу котла отопления открыть небольшой кран. Учитывая то, что трубы подключения холодной воды в котле отопления расположены с правой стороны, то и краник подпитки должен быть где-то рядом.

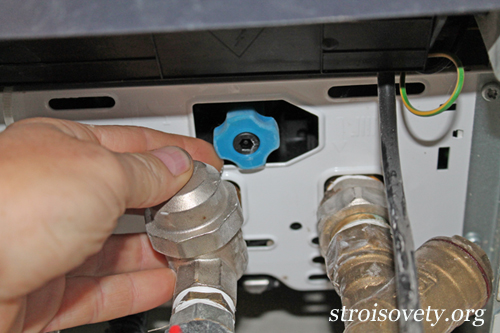

Открыв воду, можно услышать характерное бульканье в трубах и самом котле, что говорит об успешно выполненной операции и возможности двигаться дальше. В зависимости от объёма воды в системе отопления, на её наполнение водой может потребоваться некоторое количество времени, впрочем, всё во многом зависит и от давления в самой водопроводной магистрали.

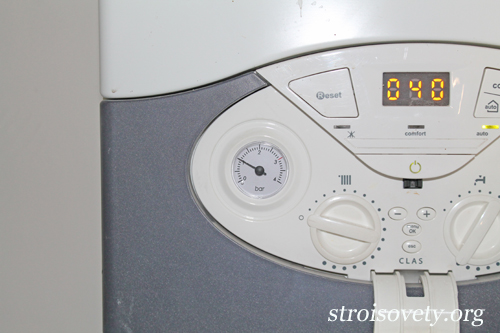

Следить за ходом наполнения системы отопления водой, очень легко по манометру, который расположен на котле. Чем больше вода будет заполнять трубы и котёл, тем выше будет подниматься стрелка манометра. Но до каких же её значений поднимать? Когда нужно выключить кран подпитки?

Для закрытых систем отопления, нормальным рабочим давлением считается показатель в 1-1,2 атмосферы. Учитывая то, что в процессе нагревания, объем теплоносителя будет увеличиваться, что соответственно приведёт и к росту давления.

Удаление воздуха в системе отопления

Наполнить систему отопления водой, это ещё сделать пол дела, поскольку нужно обязательно стравить с неё воздух. Часто вопрос, почему в квартире плохо греют батареи, появляется именно вследствие завоздушивания системы отопления.

Как развоздушить систему отопления можно прочитать, перейдя по ссылке, ну а для счастливых обладателей теплых полов, потребуется ещё дополнительно узнать — как выгнать воздух из теплого пола. После того, как воздух с системы отопления стравлен, нужно снова подкачать давление до 1-1,2 атмосферы, открыв для этого кран подпитки на котле.

После всех вышеперечисленных манипуляций, настаёт заветный момент запуска котла. На самом деле здесь ничего сложного нет, но всё же потребуется выполнить кое-какие телодвижения самой обычной отвёрткой.

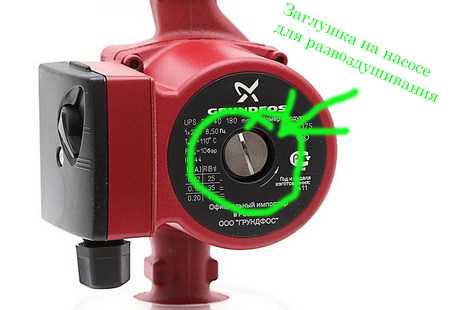

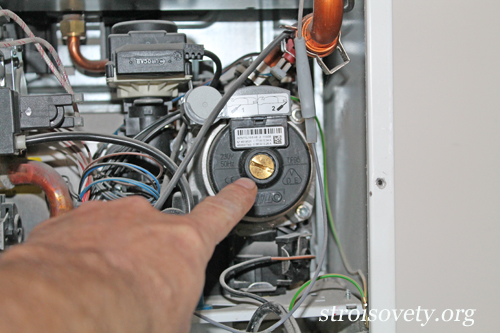

Для этого потребуется снять лицевую панель котла и найти  на циркуляционном насосе заглушку. Находится она прямо в центре его корпуса, а для её выкручивания необходимо как было сказано выше, использовать широкую плоскую отвёртку. Лучше при ещё выключенном котле, сразу открутить заглушку и провернуть отвёрткой ротор насоса, поскольку из-за долгого простоя он мог попросту залипнуть. Покрутив ротор и убедившись в том, что он свободно вращается в любом направлении, заглушка закручивается назад.

Ну а дальше дело техники. Сначала выставляется желаемая температура на котле, а затем производится включение котла. Процесс этот будет сопровождаться громким бульканьем воды в циркуляционном насосе и трубах отопления, ну а чтобы от него избавиться, нужно немного открутить заглушку, стравив тем самым воздух с насоса. После того, как бульканье прекратилось, заглушку насоса нужно закрутить обратно.

Оценить статью и поделиться ссылкой:

Заполнение котельной водой.

Заполнение котельной водой осуществляется из городского водопровода.

1. Заполнение водой внутрикотельных трубопроводов системы отопления.

Подключить воду к крану обратного трубопровода Т2 ввода городской воды в котельную. Открыть все краны и задвижки на внутрикотельном трубопроводах за исключением дренажей.

Открыть предохранительный клапан и воздухоотводчик на верхнем участке трубопровода Т1.

Закрыть запорную арматуру трубопроводов отходящих от напорного коллектора и трубопроводов, приходящих к обратному коллектору.

Открыть 3-х ходовые краны манометров для выхода воздуха из заполняемых трубопроводов.

Приоткрыть кран и медленно заполнять трубопроводы городской водой. По мере заполнения трубопроводов из 3-х ходовых кранов манометров, расположенных на разных уровнях будет выходить вода. 3-х ходовые краны, их которых начала выходить вода следует закрыть и продолжать заполнение.

Когда пойдет вода из предохранительного клапана и воздушника следует их закрыть. Трубопроводы котельной заполнены водой. Установить давление воды не менее 2 кгс./см². Кран городской воды закрыть.

При необходимости заполнить систему отопления водой следует после заполнения водой трубопроводов котельной открыть кран на обратном коллекторе заполняемой системы отопления, открыть воздухоотводчики на всехответвлениях заполняемого трубопровода и дождаться когда пойдет вода из воздухоотводчика на самом высоком уровне. Закрыть воздухоотводчик, поднять давление в обратном трубопроводе до 2 кгс/см², открыть кран на подающем трубопроводе заполняемой системы, включить сетевой насос и дать возможность воде циркулировать по трубопроводах примерно 0,5 часа. Остановить сетевой насос и еще раз проверить отсутствие воздуха в трубопроводах системы. Система готова к передаче тепла.

2. Заполнение водой системы ГВС.

Для заполнения водой системы ГВС необходимо (см.рис.3) открыть все краны и задвижки на трубопроводах системы ГВС.

Открыть запорные краны и заполнять водой систему ГВС.

Включить насоы греющего и нагреваемого контуров бака ГВС и убедиться по перепадам давления на манометрах, что циркуляция воды через теплообменники есть.

Система готова к нагреву.

2. Опорожнение трубопроводов.

Для опорожнения трубопроводов котельной необходимо смонтировать временную линию водоотведения, подключить ее к дренажному крану.

Закрыть запорную арматуру всех отходящих трубопроводов на напорном коллекторе и всех приходящих трубопроводов на обратном коллекторе.

Открыть всю запорную арматуру на трубопроводах котельной.

Открыть дренажный кран и начать дренировать воду.

Открыть воздухоотводчик на верхнем участке внутрикотельного трубопровода.

Прекращение вытекания воды из дренажного шланга свидетельствует об опорожнении трубопроводов котельной.

Аналогичным образом осуществляется опорожнение трубопроводов системы ГВС.

Запуск котла своими руками: мастер-класс с пошаговыми фото

В этой статье рассмотрим:
Наполнение системы отопления водой
Удаление воздушных пробок в системе

Последним этапом монтажа практически любой системы отопления, является ее первый пробный запуск, отладка и сдача в эксплуатацию. По большому счету, если котельное оборудование запускается впервые, то эту работа является приоритетом сервисных центров. В процессе первого пуска специалисты сервисного центра проверяют правильность подключения котла, выполняют его отладку и ставят данное оборудование на гарантию. Если первый запуск вы осуществите самостоятельно, то на гарантийное обслуживание сервисного центра можете не рассчитывать. Запуск и отладка системы отопления может выполняться и в процессе эксплуатации системы – не будете же вы каждый раз обращаться к специалистам. Владельцам индивидуального отопления просто необходимо знать этот процесс. Его изучением мы и займемся с вами в этом мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим вопросы, как выполняется запуск котла и как производится отладка системы отопления своими руками.

Наполнение системы отопления водой

Запуск газового котла начинается с наполнения системы отопления водой. Здесь все просто – современные двухконтурные котлы не требуют устройства специального узла подпитки системы. Она уже встроена в котел и оборудована специальным краником, который, как правило, находится снизу котла в непосредственной близости от патрубка подключения холодной воды. Открываем кран подпитки и медленно наполняем систему водой.

Запуск котла – как наполнить систему водой

Очень важным моментом в работе любого котельного оборудования является давление жидкости. Для контроля этого параметра системы отопления практически все котлы оборудуются манометром. В процессе наполнения систем водой необходимо следить за давлением и после того, как оно достигнет отметки 1,5-2атм, наполнение системы нужно будет остановить. В принципе, показатель рабочего давления котла в зависимости от производителя и модели может меняться – поэтому точную цифру рабочего давления смотрите в инструкции к котлу.

Первый запуск газового котла своими руками

Удаление воздушных пробок в системе

Просто набрать систему отопления водой недостаточно, чтобы осуществить полноценный запуск отопления с нее необходимо выпустить скопившейся воздух. Большинство современных котлов отопления оборудуются автоматической системой сброса воздуха, но, как правило, они работают неэффективно и поэтому, хотя бы из основных узлов, его необходимо удалить вручную. Запуск системы отопления предусматривает устранение воздушных пробок в радиаторах и циркуляционном насосе.

Начать лучше с батарей. Для удаления воздушных пробок на них обычно устанавливается кран Маевского. Открываем его и ждем, пока побежит водичка. Побежала? Закрываем. Такие манипуляции нужно проделать с каждым отопительным прибором в отдельности.

Как запустить котел своими руками фото

После того как воздух из батарей будет удален, давление в системе снизится и стрелка манометра упадет. На данном этапе работ решение вопроса, как запустить котел, предусматривает повторную подпитку системы жидкостью.

Теперь, самое сложное – запуск газовых котлов требует сброса воздуха с циркуляционного насоса. Для этого котел нужно немного разобрать. Снимаем лицевую крышку и ищем предмет цилиндрической формы с блестящей крышечкой посередине, имеющей прорезь под отвертку. После того, как нашли, запускаем котел в работу – подаем на него электрическое питание и устанавливаем регуляторы нагрева воды в рабочее положение.

Сброс воздуха с циркуляционного насоса при запуске котла фото

Сразу же включится циркуляционный насос – вы услышите слабый гул и громкое бульканье и много непонятных звуков. Это нормально. Пока насос завоздушен, так и будет. Берем отвертку и потихоньку откручиваем крышку посередине насоса – как только из-под нее начнет просачиваться вода, закручиваем ее назад. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, сработает электроподжиг и котел отопления запустится в работу. Снова проверяем давление и при необходимости добавляем в систему воду.

В принципе, все. Пока система прогревается, можно заняться подробным изучением инструкции (если, конечно, вы еще этого не сделали) и заняться отладкой системы, которую предусматривает запуск котла. Здесь все просто – ближние к котлу батареи необходимо прикрутить, а дальние запустить на всю катушку. Такая отладка осуществляется посредством регулирующих кранов, установленных на патрубке подключения подачи к отопительному радиатору.

Автор статьи Александр Куликов

7. Заполнение котла водой.

7.1. Подготовить к пуску КН I, II-й ступеней и питательный электронасос (ПЭН) согласно инструкции по эксплуатации. Включить в работу КН I-й ступени. Включить в работу БОУ. Перед заполнением котла водой анализы ВХР должны соответствовать:

— КН II-й ст. — Х≤1 мкСм/см;

— за ПНД — Х ≤1 мкСм/см.

7.2. Включить КН II-й ступени на рециркуляцию.

7.3. Открыть задвижку МЗ-150 на обводной линии ПВД, на выдаче ПЭН МЗ-146 и начать заполнение котла водой до ВЗ:

открыты: РПК-А, Б — 100 %, Д-2А, Б — 100 %, воздушники до ВЗ, СЗ-А, Б — 100 %, БРОУ, сброс воды с РС-20 на ц/в МЗ-101, 102А, Б;

закрыты: ВЗ-А, Б; Д-3 А, Б; дренажи до ВЗ, разгрузка впрысков, Д-1А,Б.

7.4. После заполнения тракта до ВЗ:

а) Qп.в. по н. А, Б = 0 т/ч;

б) Р до ВЗ н. А,Б = 25 кгс/см² при закрытых Д-1А, Б;

в) появление сплошной струи из воздушников до ВЗ;

следует:

— закрыть воздушники до ВЗ;

— РПК оставить открытыми на 25-30 %;

— открыть задвижку КЗ-218 и клапаны КР-217А, Б на линии разгрузки впрысков в ПНД-2;

— сообщить СМБ, МБТ о своей готовности к включению ПЭН;

— ввести защиту по повышению давления до ВЗ, опробовать блокировку по запрету закрытия РПК, включить ПЭН на рециркуляцию.

7.5. Включить в работу ПЭН, открыть задвижки по питательной воде и подать воду в котел. Плавно поднять давление до ВЗ до 250 кгс/см² и поставить Д-1А,Б (КР-202А,Б) на «автомат». С помощью РПК (КР-201А, Б) и ПЭН установить давление на выдаче насоса в пределах 280÷300 кгс/см² и растопочные расходы по 150 т/час на нитку и закрыть вентиль рециркуляции ПЭН.

7.6. Произвести пониточную прокачку Qп.в.= 300т/ч в течении 15-20 минут для вытеснения воздуха из поверхностей нагрева котла, при этом переход с одной нитки на другую должен выполняться с помощью РПК-А,Б и Д-1А, Б таким образом, чтобы общий расход питательной воды на котел оставался неизменным во избежание срабатывания блокировки по понижению расхода питательной воды через ПЭН.

Опробовать блокировку по запрету закрытия РПК при снижении Qп.в.≤ 220т/ч.

После окончания прокачки оперируя РПК установить растопочный расход воды по 135т/час на поток по растопочным расходомерам, ввести блокировку по запрету закрытия РПК и приступить к холодной отмывке котла.

ПРИМЕЧАНИЕ.

Видимому значению расхода воды по шкале прибора 135 т/час при температуре 100-150°С соответствует действительный расход воды 150 т/час.

7.7. Холодную отмывку закончить при получении устойчивого содержания в воде после ВС общей Ж ≤ 3 мкг.экв./кг, соединений Fe ≤ 100 мкг/кг, соединений SiO₂ ≤ 100 мкг/кг, Cu ≤ 20 мкг/кг, О₂ ≤ 50мкг/кг, электрической проводимости ≤ 1 мкСм/см.

8. Пуск котла из холодного состояния.

8.1. Пуск котла (блока) из любого теплового состояния проводится на скользящих параметрах пара в сепараторном режиме по унифицированной технологии, ориентированной на:

— заполнение водой тракта только до ВЗ и проведение начального этапа растопки при отключенном пароперегревателе со стороны входа среды;

— совмещенный с разворотом турбины прогрев системы промперегрева (если он требуется), который производится свежим паром через ЦВД турбины при частоте вращения около 900 об/мин., закрытых стопорных клапанах ЦСД и открытых сбросах из паропроводов горячего промперегрева;

— использование для регулирования температуры свежего пара пусковых впрысков в главные паропроводы, для регулирования температуры пара промперегрева – паровых байпасов промежуточного пароперегревателя с перходом на аварийные впрыски;

— использование растопочного расширителя как источника пара для деаэрации воды и для вывода загрязнений из цикла при пусках блока.

Графики пуска блока см. в приложении.

Главным условием обеспечения заданных графиками-заданиями пусков блоков основных параметров является строгое поддержание в начальной стадии пуска (до выхода на прямоточный режим) 30 %-ного расхода питательной воды и заданного уровня тепловыделения.

Контроль за растопочным расходом воды в котел при пуске и останове должен осуществляться по растопочным расходомерам с датчиками на пониженный перепад давлений.

Пуском котла (блока) из холодного состояния считается пуск при полностью остывшем котле и остывших паропроводах и температуре металла паровпускных частей ЦВД и ЦСД турбины ниже соответственно 150° и 100°С.

8.2. Проверить положение шиберов по ГВТ. За 10-15 минут до окончания пониточных прокачек включить в работу ДС, ДВ, ДРГ, МВ, ДПИГ (РВП включены, см. п.5.4.23) согласно инструкций по обслуживанию, загрузить их направляющие аппараты не менее 25 % по УП и провентилировать топку и газоходы котла в течении 10÷15 минут. По окончании вентиляции отключить МВ, ДРГ, ДПИГ. Установить разрежение вверху топки 2÷3 кгс/м²; давление воздуха перед горелками 20÷30 кгс/м² при этом ДС полностью разгружены, загрузка ДВ по разрежению в верху топки. После розжига котла и при повышении давления в верху топки разгружаются ДВ до 10-15 % по УП. Загрузка ДВ производится при снижении содержания О₂ в дымовых газах за КПП НД II-й ст. менее 5 %.

После разворота тягодутьевых механизмов поставить газовое кольцо на продувку в случае возможной растопки на газе. Растопку котла начинать с горелок № 2; 3 или № 6; 7.
