Заливка ростверка: Заливка ростверка бетоном: технология бетонирования – Заливка ростверка бетоном: армирование, изоляция

Что это за тип фундамента

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен. Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных подвижках отдельной опоры.

Где используется ростверк?

1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
2. При строительстве жилых зданий на склонах с большим углом наклона;
3. Если необходимо сделать встроенный в глубине гараж или подвал;
4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные.

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120 мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

Расположение свай в ростверке

1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
2. Ленточное соединение. Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
3. Полосное расположение свай используется при строительстве массивных и больших зданий;
4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Возведение свайно-ростверкового фундамента

• Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
• Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
• Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
• Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
• После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.

Ошибки при проектировании и монтаже железобетонного ростверка

1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

Буронабивные сваи с ростверком 👉 расчеты для монтажа, фото

Буронабивные сооружения с ленточным ростверком – конструкции, которые служат основанием здания. В основе лежат отдельно расположенные бетонные опоры, связанные ростверком. Закладка свай проводится на необходимую глубину, которую определяют исходя из особенностей почвы, ландшафта.

Соприкосновение фундамента с почвой увеличивается, создавая надежное сооружение, способное выдерживать большие нагрузки.

Преимущества, недостатки

Плюсы:

• Сооружение может устанавливаться на любых типах почв, за исключением каменистого грунта.
• Доступность.
• Быстрый монтаж.
• Устанавливать бетонное сооружение можно зимой, летом.
• Установка может производиться с применением спецтехники, собственными силами.
• Устанавливая сваи, не нужно беспокоиться о ровности ландшафта.
• Монтаж сводится к бурению скважины, избавляет от большого объема земляной работы.

Минусы:

• Есть риск, что сваи дадут осадку неравномерно.
• Нельзя обустроить нулевой этаж.
• Плохие теплоизоляционные свойства.

Расчет свай с ростверком

По периметру будущего здания устанавливают фундамент. На толщину монтируемых буронабивных сооружений влияет нагрузка, оказываемая выстроенным частным домом на общий периметр основания.

От марки бетона зависит несущая способность одной единицы свайного сооружения. Раствор М100 может выдерживать нагрузку 100кг/см². Чем выше марка, тем большей несущей способностью обладает бетонное сооружение.

Помимо расчета несущих способностей свайных сооружений, нужно знать количество для удержания здания, шаг, глубину посадки.

Конец свайного сооружения располагается в земле, должен быть установлен ниже глубины промерзания. Исключит подвижки свай, придаст зданию большую устойчивость.

Какие расчеты нужны при монтаже свай

При расчетах свай, определяют следующие величины:

• Длина.
• Диаметр.
• Число.
• Расположение.

Средними показателями диаметра устанавливаемых бетонных конструкций, считают диапазон 15-40 см. Распространенный вид — с сечением 20 см. Для точных расчетов, нужно использовать таблицы, указывающие диаметр опор, способности выдерживать нагрузки.

Узнав, какую несущую способность имеет одна единица бетонного сооружения, можно вычислить расстояние между ними:

I = P/Q:

• I – Подходящий шаг между конструкциями.
• P – Какую нагрузку выдерживает одна единица.
• Q – Нагрузка, оказываемая на квадратный метр основания (нужно узнать массу здания, поделить на общую длину ростверка).

Расчет: здание, общая масса — около 50 тонн. Устанавливается на тугой суглинок. Диаметр одной сваи — 20 см. Получаем следующий расчет:

Массу здания 50000 кг/ на нагрузку, оказываемую основанием здания 1884 кг = 26.53 (округляем до 27). Для возведения здания массой 50 тонн, необходимо расположить 27 опор по периметру основания.

Чтобы определить расстояние между сооружениями, нужно знать сечение. В данном случае — 20 см. Получаем, что один шаг будет равняться 60 см.

Если планируется установка тяжелых сооружений внутри дома, под ними также располагают сваи. Глубина скважины зависит от несущего грунта, уровня промерзания. В средней полосе России — 1.5-3 метра.

Расчеты при монтаже монолитного ростверка

Чтобы определить ширину конструкции:

B=M/L*R:

• Ширина ростверка.
• Вес здания.
• Длина бетонного сооружения.
• Какую нагрузку может выдержать грунт.

Расчет армирования

Перед заливкой свай проводится армирование для усиления основы. Размер арматуры зависит от массы здания, весовой нагрузки на фундамент. Распространенная арматура — с рифлением, размером 12 мм.

Монтаж свай

Чтобы установить сооружения, потребуются:

1. Бур.
2. Арматура диаметром от 12 мм.
3. Бетон.
4. Для связывания арматуры приготовьте вязальную проволоку.
5. Гидроизоляционный слой.
6. Для сборки опалубки необходимы доски.

Обычный набор – рулетка, строительный уровень, вибратор для усадки бетона.

Принцип установки свай: поэтапная инструкция

Подготовка

Необходимо подготовить площадку для монтажа бетонного фундамента – убрать мусор, снять почву с растительностью. Разметить территорию, места, где требуется установить сваи. Установить вешки. Чтобы разметка была более точной, нужно использовать шнурку.

Пробуривание скважины

Монтаж скважин необходимо проводить в местах, где установлены вешки. Когда бур достигнет необходимой глубины, вытаскивают, удаляют землю. Проводится трамбовка, засыпается песчаная подушка. Слой песка — 30-50 см.

Как установить обсадную трубу

Монтаж обсадной трубы необходим в местах, где почва имеет песчаный характер, болотистая местность. На грунтах с глинистым, суглинистым основанием, установка труб не обязательна. Процесс армирования проходит намного проще.

Пластиковые, металлические, асбестоцементные изделия можно использовать в качестве обсадной трубы. Можно купить трубы, предназначенные для скважин. Установленные элементы должны располагаться строго вертикально.

Монтаж арматуры

Чтобы провести армирование свай, необходим металлический рифленый прут, диаметром 12мм. Для возведения небольших строений достаточно 4-6 вертикально расположенных прутов. Для обвязки потребуется стержень, диаметром 4 мм.

Цилиндрическая конструкция должна быть меньше размеров скважины на 3-5 см. Обвязка стержней проводится вязальной проволокой, пластиковыми хомутами. Армирующий каркас должен возвышаться над землей, примерно на 30 см. Сборка производится на поверхности земли, каркас спускается в скважину, огражденную обсадной трубой.

Заливка бетонной смеси

Лучший вариант для заливки свайных сооружений — бетон марки В12.5, В15. Для удобства заливки раствора вручную, можно использовать воронку с большим горловищем. После каждых 25-30 сантиметров бетонного раствора, рекомендуется проводить усадку, можно металлическим прутом. Позволит избавиться от пустот в фундаменте, заполнить ниши. После заливки, оставляют на 5-7 дней.

Устройство ростверка

Варианты ростверковых конструкций:

• Высокий. Находится на возвышении от земли — на 15 см. Рекомендуется на склонах, возвышенностях, где участок имеет большие неровности. Соблюдение зазора между землей и ростверком необходимо для предотвращения разрушения в случае морозного пучения.

Недостаток — потребуется проводить дополнительное утепление полов.

• Повышенный. Высота возвышения над землей — до 10 см. Способ менее затратный, но требует вложений на отделку фасадной части.
• Заглубленный. Выкапывается ленточная траншея, с учетом высоты ростверка, монтируются сваи, переходят к заливке ленточной конструкции. Ростверк имеет свободное пространство от земли, но верхняя часть возвышается. Получается заглубленная конструкция.

Чтобы пространство между землей и бетонной основой не заполнялось, рекомендуется по периметру установить ограничители в виде прямого шифера или листового металла.

Ступени возведения монолитного ростверка:

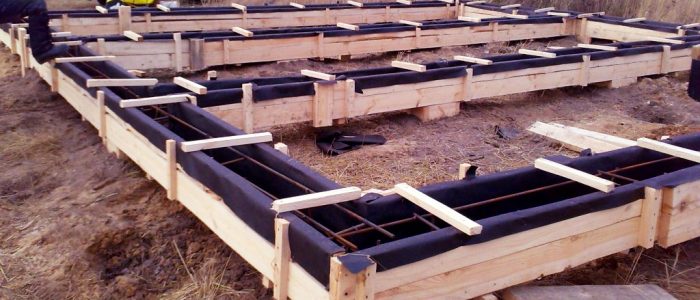

Как собрать опалубку

Первый этап — монтаж опалубки. Нужно накидать песчано-гравийную подушку, толщиной 10-20 см. Производится некрепкая бетонная стяжка, поверх укладывается гидроизолирующий слой. Сборка опалубки производится из деревянных щитов.

Армирование

Обвязка производится для скрепления прутьев, свайной конструкции, образуя монолит.

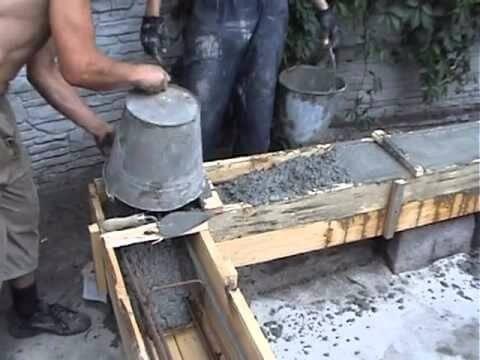

Заливка бетона

Третий этап – заливка бетоном. Необходимо утрамбовать, пройдя лопатой по бетону, разрезая. Затем, бетон необходимо прикрыть полиэтиленовой пленкой, периодически увлажняя, выдержать 28 дней.

Утепление буронабивного фундамента с ростверком

Чтобы сохранить тепло, необходимо утеплить нижнюю часть — пространство между землей и ростверком. Если основание заглублено, утепление проводится по горизонтальной плоскости, вертикальной.

Подходит пеноплекс, другие пенопластовые плиты. Минеральная вата не рекомендуется, материал имеет очень большую степень влагопоглощения. Недостаток приводит материал в негодность. Чтобы создать гидро-, теплоизоляцию, необходимо провести ряд действий:

1. Создать гидроизолирующий слой из битума, рулонного рубероида. Гидроизолировать необходимо боковую часть фундамента, верхнюю.
2. Пенопластовые плиты можно закрепить клеем, дюбель-гвоздями.
3. Чтобы заделать швы, нужна монтажная пена, жидкий пенополиуретан.
4. Отделка внешней стороны ростверка проводится оштукатуриванием поверхности, другими отделочными материалами.

В создание теплоизолирующего слоя фундамента входит монтаж отмостки. Сооружение способствует сохранению тепла в доме.

Небольшое заключение

Если расчеты верны, материал качественный, технология была соблюдена, сооружение установленное на сваях с ленточным ростверком может прослужить более 50 лет. Ремонт фундамента не потребуется.

Вконтакте

Facebook

Twitter

Google+

Бетонный ростверк: виды, технология, назначение

Бетонный ростверк на протяжении многих лет используется в промышленных технологиях, но в частном малоэтажном строительстве становится популярным лишь сейчас. Ростверк из бетона представляет собой каркас, верхнюю часть свайного либо столбчатого фундамента, призванную объединить в единую монолитную конструкцию все элементы.

Фундамент на бетонных сваях с ростверком получается более прочным и надежным, выдерживает серьезные нагрузки. Обычно ростверк выполняют в формате плиты или ленты. Плиты объединяет головки свай, лента – лишь те сваи, что находятся рядом. В конструкции фундамента с ростверком используют армированные буроналивные сваи сечением 25-40 сантиметров, которые опускают на глубину 1.6-3 метра и располагают на расстоянии друг от друга в 1-2 метра. Ростверк может быть монолитным или сборным.

Бетонный ростверк по винтовым сваям обладает двумя основными преимуществами – стойкостью к выдавливающей силе и прочностью бетона, исключая прогиб при больших нагрузках. Подходит для строительства домов из пеноблока, кирпича, газосиликата, любых непластичных материалов. Кроме того, ростверк используется в случаях, когда: нужно сделать более эстетичным цоколь, утеплить пространство под зданием, проложить под ним коммуникации, построить забор.

Нельзя устанавливать бетонный ростверк на сваях винтовых на текучих грунтах, на глубоких торфяниках, в скальных основаниях. На каменистых грунтах лучше устанавливать винтовые сваи с литым наконечником.

До начала устройства ростверка

Перед тем, как монтировать винтовые сваи с ростверком из бетона, нужно все подготовить и просчитать. Разметку осуществляют по расчетам и с рулеткой. Заранее готовятся стальные прутья для армирования в нужном количестве, щиты для монтажа опалубки. Может понадобиться болгарка (для резки арматуры), другой инвентарь и инструмент для проведения работ.

Чтобы работать было удобнее, опалубочные щиты и крепления лучше рассортировать по маркам, размерам. Все остальные приспособления и материалы те же, что нужны для любых работ с железобетоном. Прежде, чем устанавливать винтовые сваи с бетонным ростверком, необходимо выполнить ряд мероприятий (по стандарту).

Что нужно сделать перед установкой ростверка:

• Составить акты приемки основания фундаментов по схеме.
• Определить места складирования, пути движения механизмов, укрупнения сеток арматуры, опалубки, подготовить все инструменты и оснащение к работе.
• Должны быть завершены песчаная и бетонная подготовка под ростверк.
• Обустроено временное освещение объекта, подключение аппаратов.
• Отметить на поверхности места монтажа опалубки для заливки.

Типы и назначение ростверков

Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.

Виды ростверков по типу используемого материала:

• Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
• Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
• Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.

Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.

Ленточные фундаменты с ростверками

Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.

Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.

Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.

Для забора

В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.

Для свайного основания

Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.

Схемы свайного основания сооружений:

• Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
• Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
• Без ростверка – актуально для возведения небольших зданий.

Виды по размещению

В соответствии с размещением ростверка касательно уровня земли есть несколько вариантов его конструкции. Выбор конкретного проекта осуществляют в соответствии с требованиями к основанию, особенностями территории, будущего здания.

Высокий

Высокий ростверк находится на 25 сантиметров и более над поверхностью почвы. Благодаря такому варианту удается добиться дополнительной вентиляции пола и исключить риск появления сырости и плесени. Возвышение ростверка над землей позволяет регулярно осматривать состояние фундамента, выполнять ремонт вовремя.

Подпольное пространство можно использовать для хранения инструмента, садового инвентаря, других вещей. Основной недостаток данного типа ростверка – отсутствие возможности создать полноценное подвальное помещение.

Повышенный

Повышенный ростверк самый популярный в строительстве, находится на уровне грунта. Основанием под ленту выступает песчано-гравийная подушка толщиной в 10-15 сантиметров, для ее сооружения удаляют нужный объем грунта, заменяя его на гравий. Таким образом удается обустроить противопучинистую подушку, которая не дает грунту подниматься при морозе.

Подушка из гравия понижает уровень влажности в грунте, не позволяет под фундаментом скапливаться воде. Основной плюс данного типа ростверка – отсутствие между грунтом и перекрытием продуваемого пространства, что значительно улучшает теплосберегающие характеристики.

Заглубленный

Такой ростверк находится ниже уровня земли, в специальной траншее, куда устанавливаются сваи, монтируется опалубка с последующей заливкой бетонным раствором. Помещение на таком фундаменте получается долговечным, надежным, с прекрасными теплосберегающими свойствами.

Свайно-ростверковые фундаменты

Выбор технологии возведения свайно-ростверкового фундамента зависит от многих факторов. Определенную роль играет учет особенностей конструкции, марка бетона для ростверка, используемые материалы и технологии.

Технология ростверка с буронабивными сваями

Основание с ростверком на сваях буронабивных должно выполняться обязательно при строительстве на склонах, неровном рельефе, почвах неустойчивого типа. Это хороший выбор при возведении небольших домов и зданий средних масштабов. Буронабивные фундаменты с ростверком обладают более высокой несущей способностью в сравнении с ленточными и монолитными основаниями, обходятся значительно дешевле.

Буронабивные сваи выдерживают нагрузки до 1500 килограммов. Слой гидроизоляции выполняется для каждой сваи из двух слоев рубероида или толи, фиксируется обязательно в непромерзаемом слое почвы. Гидроизоляция защищает бетон от деформаций и понижает давление почвы на опоры.

Основные плюсы фундамента на буронабивных сваях:

• Установка в любом типа грунта
• Сохранение окружающего ландшафта
• Отсутствие воздействия динамических сил на близлежащие здания
• Расположение ниже уровня промерзания грунта
• Возможность монтировать под здания из кирпича, дерева, каркасного типа
• Низкая стоимость
• Скорость монтажа

Столбы устанавливаются, их верхушки обрезаются под один уровень, объединяются цельным поясом. Такой ростверк дает возможность равномерно распределять давление веса конструкции на все основание. Минусом ростверка с использованием буронабивных свай является наличие пространства между грунтом и полом, вследствие чего фундамент нужно утеплять (а это дополнительные затраты времени, сил, средств).

Ростверк на винтовых сваях

Преимущество данного типа фундамента – то, что для его установки не нужно осуществлять земляные работы. Подходит ростверк на винтовых сваях для строительства зданий на пучинистых и глинистых грунтах. После установки опор срезаются их оголовки под уровень и осуществляется монтаж решетчатого пояса.

Вариант монтажа монолитного бетонного или железобетонного основания для винтовых свай практически не используется, так как такие опоры обычно делают для легких зданий. Чаще всего металлическая конструкция ростверка выполняется из швеллера или уголка из металла. До установки ростверка на оголовки винтовых свай приваривают металлические площадки с размером, позволяющим выполнять коррекцию осевого смещения опор. Потом уголком или швеллером обвязывают все сваи, создавая надежную и прочную конструкцию.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

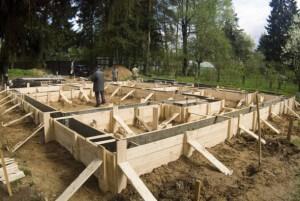

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Уровень бетонного основания должен быть выше верхнего края сваи, столбы после заполнения опалубки должны оказаться внутри монолита из бетона, как нижние прутки армокаркаса. В процессе заливки сначала заполняют внутреннее пространство свай, вибрируют металлическими трубами. Пространство между краями опалубочных щитов заполняют в качестве заключительного этапа.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

• Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
• Обмазочная – обвязку покрывают битумной мастикой.
• Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
• Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Утепление ростверка

Теплоизоляция дает возможность препятствовать потере тепла через основание здания. Утеплителем для ростверка могут выступать пенополиуретановые составы (напыляются), экструдированный пенополистирол, пенопласт в плитах и т.д. Минеральную вату не применяют, так как она впитывает влагу и быстро разрушается.

Выбирая теплоизоляционный материал, учитывают такие требования: теплопроводность минимум 0.035Вт/мк, водопоглощение максимум 4%, хороший уровень звукоизоляции, стойкость к агрессивным средам и грызунам.

Плиты крепят к нижней и верхней частям ростверка дюбель-гвоздями или клеем, сверху устанавливают армирующую сетку, штукатурят либо отделывают другим методом. Обязательно выполняется отмостка для сохранения герметичности и отвода влаги от фундамента.

Бетонный ростверк – прекрасный вариант устройства фундамента, актуальный в строительстве самых разных зданий на различных ландшафтах. При условии правильного выбора материалов и соблюдения технологии монтажа все работы вполне возможно выполнить самостоятельно, обеспечив качественное, надежное и прочное, основание.

расчет, армирование и установка своими руками

Фундаменты, выполненные по буронабивной технологии с монолитным ростверком в последнее время, становятся все более популярными. И это справедливо, поскольку устройство такого фундаментного основания имеет неоспоримые преимущества и широкие возможности по применению. Данная технология представляет собой совокупность устройства заглублённых бетонных столбов, выполненных по специальной технологии в ключевых точках, и заливки связующего ростверка различного технического устройства.
Так выглядит буронабивной фундамент с ростверком

Благодаря своей надёжности, экономичности и быстровозводимости, буронабивной фундамент с ростверком используется как в промышленном, так и в частном строительстве, а также может быть выполнен своими руками без дополнительного привлечения строительных бригад и техники. Вернуться к оглавлению

Содержание материала

Основные принципы буронабивной технологии и её преимущества

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

• основание фундамента точечно закрепляется в неподвижном земляном слое и имеет статическую трубчатую или метало-каркасную основу; Схема устройства буронабивного фундамента
• несущие нагрузки предусматривают равномерное распределение;
• количество точек необходимого приложения нагрузочной устойчивости определяется расчётными методами;
• ключевые точки имеют единую структуру за счёт монолитной армированной обвязки или ростверка.

Данная технология имеет ряд неоспоримых преимуществ.

1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе: Подробная схема для установки буронабивных сваи своими руками
   • на участках с большими перепадами по высоте;
   • на грунтах, подверженных вспучиванию и горизонтальному перемещению;
   • в местах с повышенным уровнем воздействия сезонных водных факторов.
2. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
3. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта. Буронабивной фундамент с ростверком в разрезе
4. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
5. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
6. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки. Схема с размерами для устройства опалубки под фундамент
7. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Вернуться к оглавлению

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.
Чертёж с названия элементов буронабивной сваи



Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки.
При проведении расчётов используются следующие данные:

• ориентировочный вес будущего здания с допуском в большую сторону;
• конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
• тип грунта и его особенности;
• точка промерзания грунта и высота подъёма грунтовых вод;
• планируемый диаметр свай и показатель прочности цемента;
• длина и запас прочности арматурных элементов;
• коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

• максимальное расстояние между сваями составляет 2 м;
• минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Схема и необходимые расстояния буронабивного фундамента с ростверком


В зависимости от полученных данных выполняют составление окончательного плана и расчета фундамента с точками расположения свайных конструкций. На основании данного плана выполняют разметку непосредственно на местности с соблюдением размеров и параллельности сторон.
По факту нанесения разметки приступают к непосредственному бурению грунта для устройства свайно-набивного фундамента
Схема устройства и бурения грунта под сваи

Вернуться к оглавлению

Способы устройства свайного основания

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

• металлические или асбестоцементные трубы диаметра 150-200 мм, данный вариант наиболее подходит для облегчённых конструкций;
• заливной армированный каркас с использованием опалубки для фундамента из рубероида и металлической сетки;

• обсадные трубы из асбестоцемента или пластика большего диаметра, целесообразно использовать при устройстве основания зданий из тяжелых материалов.

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.
Процесс бурения фундамента вручную


При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.
3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи. Конструкция опалубки для буронабивного фундамента
4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.
5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.

6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.
7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания.
Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

• для металлических труб — антикоррозийную обработку;
• для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции.
Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Вернуться к оглавлению

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка.
Ростверк может быть одного из трёх типов:

• мелкозаглубленный фундамент, который внешне напоминает ленточный фундамент и имеет следующие размеры:
  • ширина — 40 см;
  • высота — 20-30 см. Чертеж с размерами устройства ростверка
• подвешенный, который допускается при строительстве облегчённых деревянных строений, либо выносных частей зданий на неровных поверхностях, а также на участках где верхний слой грунта обладает вспучивающимися свойствами либо сезонному воздействию воды;
• монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием.

В зависимости от типа строящегося здания выбирается и тип устраиваемого ростверка.
Наиболее часто применимым считается ростверк ленточного типа с поверхностным заглублением. Принцип его устройства совпадает с тем, как выполняется фундамент ленточного типа и предполагает следующий порядок проведения работ.

1. Подготовка траншеи глубиной 20-30 см с выравниванием дна и отсыпкой песчаной подушки высотой 10-15 см.
2. Монтаж опалубки на высоту ростверка.
   Пример готовой опалубки для заливки ростверка
3. Установка армирующих элементов, для которых оптимальным считается применение ребристых прутьев толщиной 10-12 мм для вертикального армирования и 60-80 мм для горизонтальных связующих. Арматура ростверка должна быть увязана с арматурой свайных оснований в единый пояс.


4. Заливка подготовленной конструкции цементным раствором с соблюдением уровня по плоскости. Для исключения излишнего намокания во время дождей необходимо обеспечить укрытие залитого бетона рубероидом либо полиэтиленом. Процесс заливки опалубки буронабивного фундамента с ростверком


5. Удаление опалубки по истечении одного-двух дней с момента заливки.

При устройстве подвешенного ростверка опалубка выполняется в виде короба, пригодного для бетонной заливки, а армирование выполняется по аналогичной технологии.
При обустройстве монолитного ростверка опалубка устанавливается по внешней части периметра будущего здания, а внутреннее пространство армируется с соблюдением установленных правил.
Пример устройства подвешенного ростверка

Заливку бетоном всей площади необходимо выполнять за один раз и целесообразно использовать бетон заводского изготовления для упрощения процесса бетонирования.
Надо отметить, что приступать к дальнейшему строительству желательно не ранее, чем через две недели с момента заливки ростверка. Смотрите в видео как устроен фундамент из буронабивных свай с ростверком.

Вернуться к оглавлению

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

• При обустройстве буронабивного фундамента рекомендуется использование цемента с маркировкой не ниже М100. Причём для возведения строений из тяжёлых материалов, как, например, проект кирпичного здания или дом из газобетона, оптимальным будет использование цемента с маркировкой М400;
• При расчётах количества и точек расстановки свайных опор необходимо учитывать, что ростверк, независимо от его типа, не принимает участия в распределении нагрузки, а является лишь связующим элементом для укрепления общего фундамента;
• При устройстве армирующих каркасов необходимо использовать правило связывания арматуры либо выполнять приваривание прутов друг к другу, поскольку надёжность скрепления арматуры непосредственно влияет на надёжность будущего фундамента;
• Для устройства свайных опор необходимо устанавливать каркас из четырёх вертикальных прутов соответствующей толщины с горизонтальными перемычками не реже чем каждые 30 см. Процесс армирования и заливки свайных опор ростверка

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.
