Закрытая и открытая системы отопления: Закрытая система отопления и открытая, схема, плюсы и минусы

Содержание

Открытая и закрытая отопительные системы: обзор. Обновлено 09.04.2020

В этом материале мы расскажем о плюсах и минусах открытой и закрытой систем. Выбор и устройство каждой из них имеют свои нюансы, которые необходимо учесть, чтобы в пик холодов не возникло проблем с отоплением.

Если сравнивать открытую и закрытую отопительные системы, можно выделить ряд важных нюансов в процессах установки и эксплуатации.

Содержание:

  1. Характерные особенности
  2. Открытые системы
  3. Закрытые системы
  4. Выбираем отопительный котел правильно

Характерные особенности

Если сравнивать открытую и закрытую отопительные системы, можно выделить ряд важных нюансов в процессах установки и эксплуатации.

При использовании отопительной системы каждого типа допускается возникновение некоторых сложностей.

В частности, необходимо исключить проникновение воздуха в открытую систему — она должна быть полностью герметичной. Это может вызвать снижение параметров теплопередачи, что неизбежно приведет к появлению ржавчины на стенках труб и нарушению движения теплоносителя. Также могут возникнуть воздушные пробки, что повлечет за собой возникновение кавитации. Это довольно опасное явление, способное привести к появлению эрозии и разрушению конструкции трубопровода.

Температуру жидкости в расширительном баке надо время от времени контролировать — чрезмерное охлаждение и значительное испарение вследствие высокого нагрева в равной степени нежелательны. Также приходится постоянно поддерживать заданное давление в системе с помощью специальных установок, а это требует дополнительных финансовых затрат на их покупку.

Еще один изъян открытой системы — она медленно нагревается после запуска котла. При достаточно больших размерах КПД такой системы довольно низок.

Основной недостаток закрытой системы отопления — неспособность работать при отсутствии электропитания, необходимого для запуска насоса. При выборе данной разновидности отопительных систем специалисты рекомендуют установить источник бесперебойного электропитания небольшой мощности.

К неблагоприятным особенностям также относится вероятность появления протечек и снижения давления в ситуации нарушения герметичности соединений.

Еще один нюанс эксплуатации закрытой системы состоит в том, что заполнение бака теплоносителем осуществляется чуть более чем наполовину всего объема — это максимум. И, чем больше объем бака, тем меньше жидкости заливается. Сам расширительный бак — тяжелая громоздкая конструкция, найти место под которую подчас оказывается непросто.

Открытые системы


В рамках открытой отопительной системы жидкость передвигается по трубопроводу естественным образом — перемещение жидкости обеспечивается за счет разницы в плотности горячей и холодной воды. Когда температура увеличивается, показатель плотности снижается, и вода с меньшей температурой (соответственно, с большей плотностью) движется в ту сторону, где плотность среды ниже, выталкивая более горячую воду вперед.

Так запускается процесс циркуляции — разогретая в котле вода поднимается вверх под давлением более холодных нижних слоев и идет по трубам к радиаторам. В процессе нагревания жидкость имеет свойство расширяться, тем самым, образуется излишек, который направляется в расширительный бак. Это позволяет не допустить аварии, когда котел и трубы рискуют попросту разорваться, распираемые изнутри. Внутри бака теплоноситель постепенно остывает и затем вновь продолжает свое движение по трубопроводу.

Для нормальной работы системы рекомендуется монтировать бак как можно выше. Многие хозяева частных домов устанавливают расширительные баки на неотапливаемых чердаках. В межсезонье в прохладную погоду теплоноситель остывает особенно быстро, что положительно влияет на скорость работы системы. Для предотвращения сильных теплопотерь в зимний сезон, а также для того, чтобы при критически низких температурах не произошло замерзание жидкости, бак рекомендуется утеплить. В крышке стоит предусмотреть крохотное вентиляционное отверстие, либо прикрыть бак неплотно, оставив небольшой зазор.

Чтобы избежать возникновения внутри системы такого неприятного явления, как воздушные пробки, нужно постоянно следить за тем, чтобы уровень жидкости в баке не превышал максимальную отметку.

Поскольку температура воды в открытой системе после запуска котла увеличивается медленно, важно отслеживать этот процесс. Постепенное нагревание до стабильной отметки необходимо для обеспечения длительной службы системы. Если же регулярно допускать закипание теплоносителя, система быстро выйдет из строя.

Монтировать открытую отопительную систему необходимо, строго следуя инструкции. Это позволит не допустить утечки теплоносителя и его замерзания в холодное время года. Специалисты рекомендуют соблюдать следующие правила:

  1. Проверить, имеют ли трубы надлежащий уклон. Рекомендуется располагать горизонтальные трубы так, чтобы их уклон в сторону радиаторов составлял 10 мм на один погонный метр (0,005-0,01%).
  2. Минимизировать количество стыков. Чем меньше в системе будет элементов соединения, тем герметичнее она будет, и тем дольше прослужит без необходимости в ремонте.
  3. Сечение трубы на выходе из отопительного котла должно быть наибольшим во всем трубопроводе.
  4. Сечение труб важно подобрать в соответствии с ее объемом. Так, при площади здания от 50 до 100 м2 диаметр труб составляет 40 мм. И этот показатель увеличивается пропорционально. Диаметр труб, ведущих к радиаторам, должен быть равен диаметру стояка. Подводящие трубы могут быть меньшего сечения.

В теплое время года, когда нет необходимости в отоплении, важно тщательно слить воду, чтобы избежать корродирования труб и арматуры, что неизбежно приведет к снижению ресурса службы оборудования.

Закрытые системы


В отличие от открытой, закрытая отопительная система требует установки циркуляционного насоса, задача которого — обеспечивать движение жидкости по трубам. Нагревание теплоносителя происходит с более высокой скоростью, чем в открытых системах.

При установке оборудования закрытой отопительной системы эксперты рекомендуют придерживаться определенных правил.

  1. Монтаж расширительного бака выполняется в отапливаемой части помещения. Это имеет свои преимущества, в частности, затраты на установку отопительной системы заметно снижаются, ведь утеплять бак не придется.
  2. Сечение труб рекомендуется подбирать в соответствии с площадью отапливаемого здания. Не рекомендуется при этом экономить, выбирая трубы наименьшего сечения. Это может вызвать неполадки в виде скачков давления, что в конечном итоге негативно отразится на работе циркуляционного насоса.
  3. Насос должен монтироваться таким образом, чтобы ось его ротора располагалась в горизонтальном положении. Это исключит шум при работе и уменьшит трение, создаваемое теплоносителем. Для установки насоса и расширительного бака выбирают место перед входом в котел отопления.

В закрытой системе предусмотрен специальный мембранный расширительный бак, конструкция которого позволяет при необходимости разбавить теплоноситель антифризом. В результате риск, что система заморозится, сводится практически к нулю.

Чтобы исключить аварийные ситуации, в системе предусмотрена специальная группа безопасности, включающая в себя комбинацию из предохранительного клапана, манометра и автоматического воздухоотводчика, смонтированных на одном коллекторе. И когда происходит сбой в работе расширительного бака, и происходит резкий скачок давления теплоносителя в трубах, группа безопасности в автоматическом режиме выравнивает этот показатель до нормы.

Выбираем отопительный котел правильно

Завод «Теплодар» выпускает отопительные котлы, подходящие для установки в системах обоих типов. Однако существуют определенные нюансы выбора:

  1. Для открытой системы рекомендуется выбирать котел, который функционирует на газе или на дровах. Его нужно разместить в отдельной комнате, где пол застелен негорючим материалом.
  2. В закрытой схеме допускается устанавливать котел на любом виде топлива — газе, дровах, угле, дизельном топливе. Самый выгодный вариант — газовый прибор.

В обоих случаях система может быть одно- или двухконтурной и дополняться бойлером для обеспечения жильцов горячей водой.

Каждая из отопительных систем частного дома обладает определенными преимуществами и недостатками, которые стоит учитывать при выборе оборудования. Обязательным условием нормального функционирования отопления является грамотный монтаж.

Открытая и закрытая системы от опления

Зачастаую наши клиенты интересуются, какую систему отопления им необходимо устанавливать, открытую или закрытую

Сегодня хотелось бы объяснить разницу между ними, и немного разъяснить, какую систему отопления в каких случаях лучше использовать

Давайте начнём с открытой системы отопления

Открытая система отопления - это система отопления не под давлением. То есть, у Вас есть расширительный бак открытого типа. При использовании закрытой системы отопления у Вас используется вакуумный расширительный бак, именуемый экспанзомат, аварийная сборка и обязательно циркуляционный насос.

Давайте рассмотрим особенности открытой системы отопления

Открытая система, в основном, применяется на одноэтажных домах небольшой квадратуры, так как рсширительнвй бак лучше устанавливать сверху на подаче котла.

Открытую систему отопления можно, но нежелательно, использовать без применения циркуляционного насоса.

То есть, можно сделать систему отопления, которая будет работать под уклоном (самотёк)

Рассмотрим плюсы и минусы открытой системы отопления

Плюсы:

1. Дешевизна. Вам не надо тратиться на вакуумный расширительный бак, аварийную сборку и может быть циркуляионный насос. Также, Вы можете особо не переживать за качество применяемых при монтаже материалов.

2. Безопасность. Единственное, что может произойти с Вашей системой отопления - это закипание. Но даже в случае закипания, ничего страшщного не прозойдёт. Если у Вас правильно сделана система отопления, в с лучае закипания, котёл просто покипит и остынет. У Вас не произойдёт прорыва в истеме отопления, взрыва котла и прочих неприятных моментов. По нашему опыту, закипание котла приводит максимум к замене термометра и регулятора тяги.

3. Любой котё может быть использован при открытой системе отопления, так как не создаётся большого давления, не столь важно качество и марка используемой при изготовлении стали.

Минусы открытой системы отопления:

1. Неприятный внешний вид. Зачастую расширительный бак открытого типа представялет собой сваренную из металла бочку, что выглядит не очень эстетично.

2. В том случае, если система делается под уклоном, трубы, радиаторы и прочие компоненты системы отопления будут на виду, что выглядит не очень по-современному.

3. Давайте представим, что котёл и расширительный бак расположен вблизи кухни или жилой комнаты. В момент закипания проливается большое количество горячей воды, которая наносит невозвратимый урон сделанному ранее ремонту, а также может нанести вред находящимся вблизи людям.

Закрытая система отопления.

Закрытая система отопления - система, использующаяся под давлением с применением расширительного бака закрытого типа.

Плюсы закрытой системы отопления

1. Коечно же, эстетический вид. Расиширтельный бак может быть установлен в любой точке системы отопления, где это будет уместно по Вашему проекту.

2. Закрытая система отопления может быть использована для любой квадратуры и этажности Вашего дома.

3. Не требуется Вашего постоянного вмшеательства для поддержания расботоспобоности системы отопления.

Минусы закрытой системы:

1. Дороговизна. Во-первых, Вам придётся потратиться на расширительный бак закрытого типа, аварийную сборку, циркуляционный насос и инвертор; во-вторых, необходимо использовать только высококачественные материалы, способные выдерживать большое давление.

2. Очень рекомендуется использовать только заводские котлы, прошедшие все необходимые испытания. Важно также обращать ванимание на максимальное давление.

3. При монтаже закрытой системы отопления лучше привлекать квалифицированные кадры, так как неверный монтаж может сулить Вам крупные проблемы.

4. Безопасность. В том случае, если у Вас не установлен инвертор, либо другой источник бесперебойного питания, Вы не защищены от закипания и, как следствие, прорыва в системе отопления. Нередки случаи взрывов самодельных котлов при использовании закрытой системы отопления.

Подведём итог

Если у Вас небольшой одноэтажный дом до 150-200 квадратных метров, проще всего Вам будет использовать открытую систему отолпения, так как это проще, дешевле и безопаснее.

Если же у Вас дом большой квадртуры и Вы привыкли к эстетическому внешнему виду и комфорту, лучше установить закрытую систему отопления, но соблюсти при этом некоторые правила: установить все требуемые компоненты, использовать высококачественный материал и доверять работу квалифицированным специалистам.

Открытая система отопления — преимущества и недостатки, радиаторы и оборудование для организации

При реализации автономного отопления дома может монтироваться открытая и закрытая система отопления. Чтобы определиться с тем, какая система отопления лучше подходит для каждого конкретного случая, необходимо оценить особенности, преимущества каждой из них. Рассмотрим систему отопления открытого типа.

Состав системы отопления открытого типа

Открытая система отопления состоит из следующих основных компонентов:

  • котел — могут использоваться газовые, жидкотопливные и твердотопливные приборы. Не применяется при открытой системе только электрокотел. Наиболее распространенным вариантом сегодня является настенный газовый котел;
  • система трубопровода;
  • радиаторы — подходят радиаторы Ogint любого типа;
  • открытый расширительный бачок.

Основные особенности отопительных систем открытого типа

Принцип работы открытой системы состоит в естественной циркуляции теплоносителя, чем отличается от принципа действия закрытой системы, в которой осуществляется принудительная циркуляция при помощи циркуляционного насоса.

В открытой системе теплоноситель циркулирует за счет разницы в давлении горячей и холодной воды, а также за счет монтажа труб с определенным уклоном.

При нагреве в котле теплоносителя он расширяется. В результате этого на выходе из котла создается более высокое давление, чем на входе. Эта разница давлений и обеспечивает циркуляцию воды. Нагретый теплоноситель проходит по трубопроводу и поступает в радиаторы. Здесь он отдает тепло воздуху в помещении, остывает и возвращается в котел по обратной магистрали. При монтаже системы этого типа может использоваться как однотрубная, так и двухтрубная схема трубопровода.

Сам принцип действия системы предусматривает значительное расширение теплоносителя. Трубопровод и радиаторы не могут вмещать такой увеличенный объем воды. Поэтому предусматривается использование расширительного бака, который рекомендуется устанавливать в верхней точке системы (обычно в домах его монтируют на неотапливаемом чердаке). Функция бачка заключается в приеме излишков теплоносителя, что позволяет предотвратить чрезмерное повышение давления в системе.

Расширительный бак является открытым. Это — главное отличие данной системы. С чем и связано ее название. В связи с этим возникает необходимость регулярного контроля уровня воды в расширительном баке, поскольку она постоянно испаряется. Если уровень недостаточный, в трубопровод поступает воздух, что приводит к образованию пробок.

Еще одна особенность открытой системы — медленная циркуляция. Это накладывает определенные требования на режим работы котла. Нельзя допускать слишком быстрого нагрева теплоносителя. Это может приводить к его закипанию, в результате чего из строя могут выходить все элементы системы.

Учитывая постоянное обогащение теплоносителя кислородом через открытый расширительный бачок, для комплектации системы рекомендуется использовать радиаторы с повышенной устойчивостью к коррозии и надежностью. Лучше всего для этой цели купить биметаллические или чугунные радиаторы Ogint, которые проработают много лет. К тому же они характеризуются высокой теплоотдачей, что позволяет компенсировать медленный нагрев.

Преимущества и недостатки открытой системы отопления

Открытая система отопления обладает рядом достоинств и недостатков. Основные преимущества этой системы заключаются в следующем:

  • простое устройство системы и легкость в ее обслуживании;
  • бесшумная работа отопления за счет отсутствия циркуляционного насоса;
  • повышенная надежность системы — также за счет отсутствия циркуляционного насоса, который может довольно часто выходить из строя;
  • равномерный прогрев помещений отапливаемого дома;
  • энергонезависимость — система может работать без подключения к электричеству при использовании котлов соответствующего типа;
  • меньшая стоимость за счет использования более простого оборудования.

Можно говорить, что главным достоинством открытых систем является их простота и сравнительно небольшой уровень затрат.

Однако имеют они и ряд недостатков. К основным минусам относятся:

  • необходимость применения труб большего диаметра по сравнению с закрытыми системами;
  • сложность монтажных работ. При монтаже горизонтальных участков трубопровода требуется точный расчет уклона трубы, иначе не добиться эффективной циркуляции теплоносителя;
  • необходимость постоянного контроля уровня воды в расширительном баке. Возможность завоздушивания системы и поступление кислорода в теплоноситель;
  • возможность замерзания воды в расширительном баке даже при краткосрочных перерывах в работе системы;
  • ограничение общей длины трубопровода за счет отсутствия циркуляционного насоса;
  • не допускается применение антифриза в качестве теплоносителя.

В связи с этими недостатками открытые системы сегодня проигрывают закрытым по популярности.

Кроме того, особенности их конструкции не позволяют использовать их для индивидуального отопления в квартире многоквартирного дома.

Открытая система подходит только для частного дома. В то же время для большого дома с двумя и более этажами она также не подойдет, поскольку не получится обеспечить естественную циркуляцию теплоносителя при такой длине трубопровода.

Открытая и закрытая система теплоснабжения

Теплоснабжением называют снабжение теплом жилых, общественных и промышленных зданий и сооружений для обеспечения как коммунально-бытовых (отопление, вентиляция, горячее водоснабжение), так и технологических нужд потребителей.

Теплоснабжение бывает местным и централизованным. Система централизованного теплоснабжения обслуживает жилые или промышленные районы, а местного - одно или несколько зданий. В России наибольшее значение приобрело централизованное теплоснабжение.

В зависимости от способа присоединения системы горячего водоснабжения к системе теплоснабжения, последнее делится на открытое и закрытое.

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме - через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т. д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

  • возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
  • ее более высокая надежность;
  • энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
  • появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система - дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

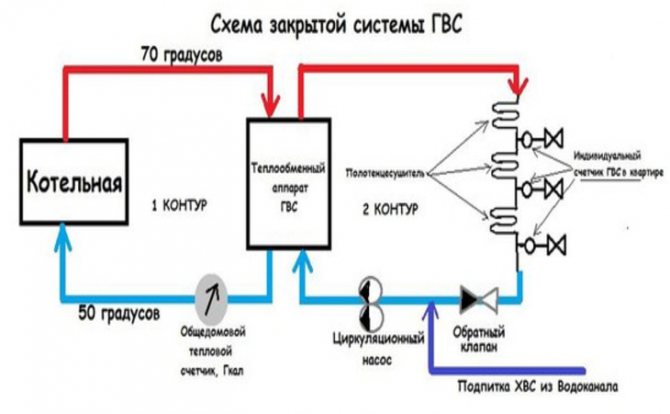

Закрытые системы теплоснабжения

Закрытые системы теплоснабжения – это системы, в которых вода, циркулирующая в трубопроводе, используется только как теплоноситель, и не забирается из теплосистемы для нужд обеспечения горячего водоснабжения. При такой схеме система полностью закрыта от окружающей среды.

Конечно же, утечки теплоносителя возможны и при такой системе, однако, они весьма незначительны и легко устраняются, а потери воды без проблем автоматически восполняются с помощью регулятора подпитки.

Подача тепла в закрытой системе теплоснабжения регулируется централизованным способом, при этом количество теплоносителя, т.е. воды, остается в системе неизменным. Расход тепла в системе зависит от температуры циркулирующего теплоносителя.

Как правило, в закрытых системах теплоснабжения используются возможности тепловых пунктов. На них, от поставщика теплоэнергии, например, ТЭЦ, поступает теплоноситель, а его температура регулируется до необходимой величины для нужд отопления и горячего водоснабжения районными центральными тепловыми пунктами, которые и распределяют ее по потребителям.

Приемущества и недостатки закрытой системы теплоснабжения

Преимущества закрытой системы теплоснабжения заключаются в высоком качестве горячего водоснабжения. Кроме того, она дает энергосберегающий эффект.

Ее, практически, единственный недостаток в сложности водоподготовки из-за удаленности тепловых пунктов друг от друга.


Разбираем плюсы и минусы открытой и закрытой системы отопления — выбор подходящей : tvin270584 — LiveJournal

Перед началом установки отопительной системы перед каждым человеком встаёт вопрос: закрытую или открытую систему теплоснабжения выбрать для частного дома. В статье мастер сантехник разберёт плюсы и минусы открытой и закрытой системы отопления.


Принцип действия системы отопления

Система отопления является одной из основных инженерных коммуникаций в доме. Принцип действия отопительных конструкций достаточно прост: сначала теплоноситель (обычно это вода) нагревается в котле до нужной температуры. Потом он поступает по трубам в радиаторы, которые установлены по всему дому.
Таким образом, разогретый теплоноситель отдаёт тепло помещению, после чего остывшая вода возвращается обратно в котёл, после чего цикл повторяется. В зависимости от метода подачи теплоносителя различают открытые и закрытые системы отопления.
Открытая система отопления
В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.
Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.
Закрытая система отопления
В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.
Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.
Отличия открытой и закрытой системы отопления
Имеются следующие отличительные особенности систем открытого и закрытого отопления:

  • По месту размещения расширительного бака. В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом;
  • Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху;
  • В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам;
  • В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию;
  • Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления:

  • Простое обслуживание системы;
  • Отсутствие насоса обеспечивает бесшумную работу;
  • Равномерный прогрев отапливаемого помещения;
  • Быстрый пуск и остановка системы;
  • Независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • Высокая надёжность;
  • Не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • Возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • Воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • Возможность замерзания теплоносителя в расширительном баке;
  • Медленный нагрев системы после включения;
  • Необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • Невозможность использования антифриза в качестве теплоносителя;
  • Достаточна громоздка;
  • Низкий коэффициент полезного действия.

Преимущества закрытой системы отопления:

  • Простой монтаж;
  • Нет необходимости постоянно контролировать уровень теплоносителя;
  • Возможность применения антифриза, не боясь размораживания системы отопления;
  • Путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • Из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • Самостоятельное регулирование давления;
  • Система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • Возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • Самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • При работе насоса требуется электричество;
  • Для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • При нарушении герметичности стыков возможно попадание воздуха в систему;
  • Размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • Бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • Возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Видео
В сюжете - Открытый и закрытый расширительный бак принцип установки и действия

В сюжете - Условия возможности применения самотечной, безнасосной, гравитационной системы отопления

Итоговый выбор закрытой или открытой системы теплоснабжения зависит от условий и места её установки. Но нужно помнить, что для монтажа любой из систем необходимо обладать определёнными навыками, либо обратиться за консультацией к профессионалам.
В продолжение темы посмотрите также наш обзор Современные дровяные печи для отопления дачи: выбор, установка, эксплуатация

Источник

https://santekhnik-moskva. blogspot.ru/2020/09/Razbirayem-plyusy-i-minusy-otkrytoy-i-zakrytoy-sistemy-otopleniya.html

принцип действия, варианты монтажа своими руками, достоинства и недостатки

Открытая система отопления самая простая схема системы отопления дачи или частного дома. Такая схема отопления сильно распространена в деревенских домах. Несмотря на то, что прогресс не стоит на месте, и сегодня чаще всего применяется закрытая система отопления, открытая система по-прежнему с успехом применяется по сей день иногда в несколько модифицированном виде.

Принцип действия

Часто открытая система отопления называется гравитационной, благодаря тому, что прокачка теплоносителя осуществляется благодаря силе тяжести или гравитации.

Принцип работы открытой системы отопления очень прост. Котел нагревает теплоноситель. Обычно в качестве теплоносителя используют воду, горячая вода по стояку поднимается вверх, толкая по системе холодную.

Работоспособность такой схемы отопления обеспечивает разность плотностей горячей и холодной воды. Горячая вода имеет меньшую плотность, чем холодная, в результате чего возникает циркуляция. Горячая вода стремиться подняться вверх, в то время как холодная опуститься вниз. Естественно, что под холодной водой подразумевается вода, которая проходя через отопительные приборы отдает тепло, в результате чего ее температура ниже, чем вода, нагретая котлом.

При эксплуатации такой системы отопления следует учитывать, что чем выше разность температуры подачи (горячей воды), и обратки (холодной воды), тем больше скорость циркуляции, соответственно, чем разница меньше, тем скорость меньше. Отсюда вытекает одна неприятная особенность работы такой системы. Если нагреть теплоноситель до такой степени, что разница температур будет очень маленькой, то циркуляция остановится, как следствие может произойти перегрев воды до состояния пара с последующей аварией.

Варианты монтажа открытой системы отопления

Существует два варианта конструкции системы или схемы открытой системы отопления: однотрубная в качестве радиаторов использующая стальную трубу, двух трубная схема с традиционными радиаторами. Каждая из этих схем системы отопления имеет свои особенности и возможные варианты исполнения.

Простейшая однотрубная схема отопления из труб

Условно однотрубную систему отопления, использующую в качестве радиаторов стальную трубу, можно представить следующим образом.


Рис.1. Схема открытой системы

Вода, нагреваемая котлом, поднимается по стояку, а далее под силой тяжести проходит по трубе постепенно остывая возвращается обратно в котел.

В качестве радиаторов в этой схеме применяют стальную трубу диаметром 80-100 мм, которую пропускают по периметру всего дома или нескольких стен, за исключением входной двери. Для лучшей циркуляции теплоносителя трубу устанавливают под углом к горизонтальной плоскости. Размер угла зависит от длины трубы отопления, обычно составляет порядка 1,5 -3 градуса.

Для того чтобы обеспечить максимальный обогрев дома стараются провести трубу отопления по самой большой траектории. Для этого устанавливают котел отопления с одной стороны входной двери, а трубу пропускают вдоль стен по дому, постепенно уменьшая расстояние между ними, тем самым образуя необходимый угол наклона. Таким образом получается, что вода, обходя весь дом остывает, нагревая воздух в помещении.

Это самая простая и доступная схема системы отопления для загородного дома или дачи, главным образом благодаря своей простоте. Легкости монтажа и безотказности. Особенно она хороша в небольших одноэтажных домах, особенно с холодным, не утепленным чердаком.

Дело в том, что особенностью открытой системы отопления является наличие расширительного бака, который должен быть установлен выше всей схемы отопления. Естественно. Что он не должен замерзнуть, поэтому выносить его на неотапливаемый чердак не допустимо. Кроме того, так как бак открытого типа, то подразумевает возможность испарения теплоносителя, а, следовательно, требует периодической проверки. В рассмотренной схеме, благодаря ее компактности расширительный бак можно установить внутри помещения рядом с котлом, тем самым решив все описанные проблемы.

Двухтрубная схема открытой системы отопления

Если для Вас важны не только технические качества системы отопления, но и эстетические, то целесообразно рассмотреть двухтрубную схему открытой системы отопления. Схематично она представлена на рисунке ниже.


Рис.2. Модифицированная схема

Эта схема работает по такому же принципу, как и предыдущая, разница лишь в разводке труб отопления. Двухтрубная схема может быть использована как для одноэтажного, так и для двухэтажного дома.

Для сохранения эстетических качеств системы расширительный бак и трубу подачи обычно располагают на чердаке. При этом следует, во-первых, обеспечить легкий доступ к расширительному баку, для контроля количества воды, во-вторых, обеспечить должный уровень теплоизоляции чердака и подачи.

От трубы подачи разводят стояки по комнатам к ним подсоединяются батареи отопления. Трубу обратки можно установить по полу помещения.

Для снижения количества стояков можно подключать радиаторы по однотрубной схеме. Это справедливо для двух и более этажного дома.


Рис.3. Схема для многоэтажного дома

Модифицированный вариант открытой системы отопления

В последнее время получил популярность модифицированный вариант открытой системы отопления. Модификация схемы заключена в том, что в схему дополнительно устанавливают циркуляционный насос, который позволяет производить принудительную прокачку теплоносителя.

К установке циркуляционного насоса прибегают тогда, когда мощности системы отопления недостаточно. Насос же позволяет поднять КПД системы.

Достоинства открытой системы отопления

  • Основное достоинство системы отопления открытого типа заключено в простоте и не прихотливости. По большому счету для ее работы необходим только источник тепла - котел.
  • В открытой схеме (в традиционном варианте) нет дополнительных элементов, таких как например насос, следовательно, она не зависит от электричества.
  • Простое управление открытой системой. Управление мощностью системы отопления осуществляется по средства управлением мощности нагрева воды, т.е. фактически только управление котлом.
  • Открытая система отопления, имеется ввиду простейший вариант, не требует балансировки и прочей настройке. Как следствие нет необходимости приобретать специальные балансные вентили и прочую арматуру.

Недостатки открытой системы отопления

  • Открытый расширительный бак, за которым постоянно нужно следить, чтобы в нем уровень теплоносителя не опускался до минимума, в противном случае может быть авария. Кроме того, к расширительному баку предъявляются особые требования по объему и установке.
  • Не возможность регулировки системы. Нельзя в каком-то месте убавить отопление, а в другом прибавить. Поэтому либо всем холодно, либо всем жарко.
  • Применяя гравитационную схему системы отопления невозможно сделать теплые полы, что очень актуально для отопления загородного дома.
  • Так же благодаря специфичности открытой системы, невозможно сделать срытую прокладку стояков.

Все описанные недостатки легко решаются в закрытой системе отопления. Естественно, что она более сложная и дорогостоящая, но если речь идет о жилом загородном доме, то целесообразнее обратить внимание именно на закрытую систему, так она позволит создать идеальный микроклимат в доме.

Открытая система отопления хороша для дачного не большого домика или домика в деревне, где нет больших требований по отоплению, а на первое место ставится надежность, неприхотливость и простота.

Открытая и закрытая система отопления: что нужно знать застройщику

Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.1k.

При планировании отопления собственного жилища практически каждый застройщик сталкивается с понятиями, требующими разъяснения, одним из которых является «открытая система отопления». О конструктивных особенностях и признаках, схемах и основных элементах данной системы обогрева (СО) и пойдет речь в этой публикации.

Определение открытой системы обогрева и ее элементы

По статистике, около 70% владельцев частных домов используют различные схемы водяного отопления, которые могут быть открытые и закрытые. Основным признаком открытой СО является отсутствие принудительного давления в контуре благодаря применению атмосферного расширительного бака. В высшей точке контура давление будет равно атмосферному, а в нижней, равняться давлению водяного столба.

Состав оборудования следующий:

  1. Теплогенератор, который нагревает теплоноситель.
  2. Стояк, который в верхней своей точке оканчивается открытым расширительным бачком.
  3. Непосредственно сама емкость, связанная с атмосферой, которая служит для компенсации расширения теплоносителя при нагреве и предотвращения образования воздушных пробок в системе.
  4. Дренажный трубопровод, который отводит излишек теплоносителя из контура.
  5. Магистральная подающая труба, по которой перемещается нагретая вода в радиаторы.
  6. Батареи (радиаторы, регистры и пр.).
  7. Обратный магистральный трубопровод, по которому теплоноситель поступает в котлоагрегат для дальнейшего нагрева.
  8. Циркуляционный насос. В принципе, правильно рассчитанная и смонтированная СО может обойтись и без данного элемента, но с насосом некоторые ограничения (длина контура до 30 м.) снимаются и циркуляция воды по контуру происходит более эффективно.
  9. Запорный кран, устанавливаемый в СО для пополнения объема теплоносителя из водопровода (10). Данный элемент необязателен, так как заполнение системы водой может осуществляться непосредственно через расширительный бак.

Последний (11) элемент, обозначенный на схеме – это кран, который предназначен для слива воды из СО.

Важно! При функционировании системы обогрева в штатном режиме, запорная арматура 9 и 11 должна находиться в закрытом положении.

Разновидности систем обогрева открытого типа

Данные СО различаются по способу перемещения теплоносителя в контуре. Он может быть:

  • Естественным. Данный тип водяных СО называют гравитационными или самотечными.
  • Принудительным. В данном способе главной движущей силой для теплоносителя является насос.

Система отопления открытого типа с естественным побуждением работает благодаря разнице в плотности и массе горячего и охлажденного теплоносителя. Более «тяжелая» охлажденная вода выдавливает «легкую» нагретую, из теплогенератора в трубопровод. При соблюдении необходимого диаметра и уклонов подающей и обратной магистральной трубы, в контуре возникает естественная циркуляция теплоносителя.

Основной проблемой данной СО является достаточно небольшая скорость естественного перемещения воды по контуру (0,1 – 0,3 м/с). При такой скорости, вода теряет большую часть тепловой энергии не доходя до последнего радиатора. Для увеличения скорости движения воды в контуре применяется насос.

В открытых СО с принудительным побуждением, скорость перемещения теплоносителя варьируется от 0,3 до 0,7 м/с, что значительно увеличивает его теплоотдачу, и соответственно эффективность работы отопления.

Совет! Проблема СО с насосом в том, что они энергозависимы. Чтобы при отключении электроэнергии отопительная система продолжала функционировать, необходима байпасная линия, на которой и монтируется циркуляционный насос.

Открытые СО различаются схемой разводки трубопровода. В однотрубной системе отопления все радиаторы включаются в подающую магистраль последовательно. Возврат охлажденной воды осуществляется по тому же трубопроводу.

В двухтрубных, подача теплоносителя на радиаторы осуществляется по одной подающей трубе, а отвод охлажденного – по другой.

Чаще всего, открытая СО используется без насоса, с перемещением воды по трубам самотеком. Низкое давление не дает возможности делать многоконтурные варианты с достаточной эффективностью обогрева, использовать систему «теплый пол» или организовать открытый способ присоединения системы горячего водоснабжения. Чтобы поднять давление в контуре необходимо использовать мембранный расширительный бак закрытого типа.

Достоинства и недостатки

Использование для обогрева небольших дачных и загородных домов открытой СО, актуально и в XXI веке. Главным ее достоинством считается возможность создания энергонезависимого отопления, что для многих домовладельцев является решающим фактором. Кроме этого, у данной СО есть и другие плюсы:

  • Благодаря конструкции расширительного бака достаточно просто организовать подпитку напрямую из водопровода.
  • Данная СО практически лишена такой проблемы, как воздушные пробки, опять же из-за конструкции емкости для компенсации теплового расширения воды.

Недостатками можно считать:

  • Достаточно высокая стоимость материалов, из-за использования труб большого диаметра.
  • Возможные проблемы при монтаже необходимого уклона магистрального трубопровода.
  • Необходимость контроля за уровнем жидкости.
  • Высокая инерционность из-за низкой скорости движения теплоносителя.

Многие застройщики спрашивают, какая разница между открытой и закрытой системой отопления, кроме особенностей конструкции расширительного бака?

Как уже говорилось выше, определяющим фактором закрытой СО является мембранный расширительный бак, который поддерживает повышенное давление в контуре. Благодаря этому, можно использовать трубы меньшего (чем в открытой) диаметра, что резко сокращает затраты на создание закрытой системы отопления, а герметичность расширительной емкости не допускает испарения теплоносителя из контура и дает возможность применять не только воду, но и различные типы антифризов.

Лучистое тепло - Открытая система против закрытой системы Обсуждение? (Форум сантехников пермакультуры в Перми)

У меня есть дом со 100% -ным лучистым подогревом полов, сделай сам, замкнутый контур, с первичным и вторичным контурами, с дозирующим клапаном и ПЛК; и больше ничего не рекомендую. Это действительно самый эффективный способ обогрева дома. Это самая дорогостоящая установка, но, опять же, вы покупаете систему только один раз, но платите за топливо КАЖДЫЙ год, поэтому снижение стоимости топлива имеет наибольший смысл.

Эффективность всей системы заключается НЕ в использовании водонагревателя в качестве нагревательного элемента, а в использовании специально построенного «бойлера».Я заключил это в кавычки, потому что технически это котлы из-за давления (12 фунтов на квадратный дюйм), но на самом деле они не превращают воду в пар. Вы получаете эту эффективность, потому что с водонагревателем не хватает элементов управления, и человек часто может работать с коротким циклом. Водонагреватель просто не предназначен для систем водяного отопления. Они созданы для подачи горячей воды заданной температуры в любой момент. Система водяного отопления требует постоянной разной степени горячей воды, поэтому ее применение кардинально отличается.Водонагреватель будет работать, но не так хорошо, как специализированный бойлер.

При системе котла / первичного и вторичного контуров, соединенной с соответствующим ПЛК, котел имеет достаточно средств управления, поэтому клапан темперирования / дозирующий клапан не требуется, если вы не хотите добавить высокотемпературный вторичный источник тепла. Вы можете добавить темперирующий клапан, но для меня это никогда не имело смысла; зачем тратить деньги на топливо для нагрева воды, просто чтобы закачать холодную воду, чтобы снизить ее температуру у источника? Я думаю, что гораздо лучше использовать дозирующий клапан и сохранять тепло в первичном контуре, чтобы энергия не терялась при его охлаждении, но это более весомый аргумент в пользу системы первичного / вторичного контура, чем при использовании резервуаров в система тоже.И именно здесь появляется эффективность, потому что теперь у вас есть ПЛК, управляющий как котлом, так и дозирующим клапаном, чтобы снизить потребление топлива и при этом обогреть дом. Вот где в игру вступают мысли Уильяма; нагрев воды и управление ею - это действительно две разные вещи, но ДОЛЖНЫ работать в унисон, чтобы получить максимальную потребляемую БТЕ.

Насколько хорошо это работает?

Ну черт возьми.

Наши зонные клапаны - самая простая часть системы, и они никогда не вступают в игру.Это связано с тем, что ПЛК настолько хорошо работает с котлом, дозирующим клапаном, датчиком снаружи, датчиком в полу, датчиками обратной воды, выходящей из контуров, что раз в минуту он прогнозирует потери тепла в здании. , каковы фактические потери тепла, и компенсирует это тем, что температура в нашем доме остается в пределах 1 градуса от температуры, установленной термостатом. Это очень хорошо; от туалета до гостиной, каждый квадратный фут в доме теплый, без шума, дующего туда и обратно, без разноса пыли и без воздуховодов.Единственная причина, по которой существуют зонные клапаны, - это случай перегрева, но система достаточно умна, поэтому этого не происходит. Даже термостаты для каждой зоны мало что делают. Они сообщают ПЛК, если есть потребность в тепле, и тогда ПЛК берет на себя ответственность. Но даже здесь я добавил некоторую эффективность, убедившись, что по крайней мере две зоны требуют тепла до того, как система сработает. Это дополнительно представляет собой короткое движение на велосипеде и действительно объединяет дом.

Единственный реальный недостаток моей системы заключается в том, что потому, что зональные клапаны никогда не включаются (поскольку система самостоятельно регулирует температуру воды, циркулирующей по полу, в зависимости от температуры наружного воздуха), это означает, что моя система отопления никогда не отключается.Итак, у меня (3) циркуляционные насосы работают с октября по май, из-за чего мой счет за электроэнергию увеличивается на 10 долларов в месяц. Учитывая то, что я экономлю на топливе, я с радостью могу с этим смириться.

Я построил эту систему 13 лет назад, и она до сих пор остается современной.

Фактически, если правительство когда-либо соберется вместе и сделает оцифрованное прогнозирование погоды для жилых домов, а не только для коммерческих объектов, моя система отопления может получить дополнительную эффективность, потому что тогда ПЛК будет знать, что происходит, вместо того, чтобы реагировать на внешнюю погоду. условия минуту в минуту, как они происходят.Я имею в виду, если бы он знал, что через 12 часов будет теплый фронт, он мог бы начать снижать тепловыделение, чтобы еще больше снизить расход топлива. Но поможет и обратное. Если холодный фронт приближался, он мог увеличить тепловыделение, чтобы он не перешел в режим перегрузки. (Я настроил свою систему так, что, когда она опускается до 0 градусов наружной температуры, она игнорирует модуляцию внешней температуры и просто прокачивает 100 градусов воды через мой пол. Обычно вода в моих контурах пола работает между 76-90 градусами).Если бы он знал, что будет очень холодно, он мог бы запустить котел на 60% вместо 50% до того, как произойдет холодный dnap, так что котлу не нужно было работать на 100% при попадании холодного dnap. Конечно, ПЛК затем скажет дозирующему клапану добавить эти дополнительные 10% в пол, чтобы при резком похолодании пол уже был дополнительно нагрет.

Все это кажется довольно сложным, но на самом деле это довольно просто, если вы разберетесь с компонентами. Потребовалось, чтобы они объяснили мне это (3) раза, прежде чем я понял, почему это была намного, намного более эффективная система.

(Вероятно, читабельность и написание этого ответа - отстой, но сейчас 1:37 утра, и это довольно сложно объяснить, хотя система довольно проста).

Разница между системами лучистого отопления открытого и закрытого контура

Несколько десятилетий назад PEX заменил полибутилен (ПБ) в установках лучистого отопления открытого и закрытого типа, и ландшафт геотермальных систем отопления изменился навсегда. Этому развитию способствовали многие причины, но изменение было неизбежным.
Трубка PEX является гибкой, простой в установке и обладает всеми характеристиками, необходимыми для создания успешной системы лучистого отопления с открытым или закрытым контуром. То, что они менее жесткие, чем металлические трубы, дает им огромное преимущество. Он намного лучше, чем его конкуренты, справляется с колебаниями температуры в системах лучистого отопления. Он невосприимчив к коррозии и не требует дополнительных химикатов, так как установщики PEX могут использовать PEX в очень длительных пробегах. Вместо методов цементации с использованием растворителя или термоплавления, стыки формируются с помощью различных методов механического сжатия.Он устойчив как к замерзанию, так и к разрушению, что является еще одним огромным преимуществом при работе с трубами PEX, которые можно закопать глубоко под землей или поместить в бетонные массы, называемые гипсобетоном или гипсокартоном.

Системы геотермального отопления могут быть вырыты из траншей, вырыты в глубоких руслах или пробурены. Например, в системах с открытым контуром обычно используется колодец для перекачки воды с использованием водоносного горизонта, который проходит через теплообменник насоса, а затем сбрасывает воду в другой колодец или близлежащую реку. Теоретически он намного более эффективен, чем системы с замкнутым контуром, потому что он отводит тепло из постоянного потока воды из глубины земли.Однако в настоящее время во многих частях страны системы с открытым контуром запрещены из-за проблем с качеством воды.

Трубки

PEX одобрены для систем водяного отопления (открытого или закрытого типа) во всех моделях сантехнических и механических норм в США. В системе с замкнутым контуром в качестве теплообменника используется непрерывный контур из трубок из полиэтиленгликолята. Трубка подсоединяется к тепловому насосу, и с подходящим раствором антифриза он циркулирует повсюду. В отличие от разомкнутой системы, которая потребляет воду из колодца, замкнутая система пересчитывает свой теплопередающий раствор в трубе; работа в закрытой системе управления.Приблизительно для эффективного теплообмена необходимо от двух до трех галлонов в минуту на тонну мощности.

В закрытой системе вероятность появления вредных бактерий намного меньше. На веб-сайтах федеральных Центров по контролю за заболеваниями (www.cdc.gov) говорится, что ежегодно от 8000 до 18000 человек заболевают болезнью легионеров, причем болезнь приводит к летальному исходу в 5–30 процентах случаев.

Компоненты системы в замкнутом цикле дешевле, чем в разомкнутой системе, поскольку для этого требуются фитинги из бронзы или нержавеющей стали вместо чугуна.Системы с замкнутым контуром стали наиболее распространенными видами геотермального отопления. При правильной установке замкнутая система экономична и надежна.

Связанные документы:
Проектирование эффективной системы лучистого теплого пола
Описание системы лучистого отопления: нагреватели и циркуляторы
Описание системы лучистого отопления: смешивание впрыска
Описание лучистого отопления: методы теплопередачи
Наружные деревянные печи с теплоизоляцией PEX
Использование геотермальной энергии тепловой насос для системы лучистого отопления пола
Зональные клапаны в системе лучистого отопления

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель через трубопровод пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не должны были принять четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в итоге теплая вода будет поступать в трубки вместо холодный.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, - это использование фильтра для всего дома.Обычные кожухи канистрового типа можно приобрести в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора в небольшой части случаев и характерны для муниципального водоснабжения, возможно, повредили трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляционные насосы работают, будет ли пол забирать горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в домашних условиях.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем
Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-х зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация нашей «первичной / вторичной» системы водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система
Многозонная открытая система с использованием масляного нагревателя

Примеры многозонных систем с первичным контуром.

Однозонная открытая система «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «ожидания потеря".

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по запросу, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях. На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию
«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиационный циркуляционный насос

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
При недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, а удаление воздуха из вашей системы является обязательным. Воздух в вашей системе - НАИБОЛЬШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления.Перейдите по этой ссылке https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System Для получения сведений о хранении и очистке открытой системы, а также сведений об очистке / удалении фильтра водонагревателя по запросу. Выключите или отключите электропитание водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома приведет к вытеснению воды через зону. Однако открытие сливного клапана котла вправо / над смесительным клапаном / термометром является наиболее удобным и обеспечивает лучший поток.

Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура для всей зоны.

Примеры коллекторов контура: (настенный монтаж и версия в коробке):

Одно важное замечание: насос никогда не должен быть горячее, чем жидкость, циркулирующая в нем.Это показатель нагрузки на насос, превышение частоты вращения двигателя насоса из-за недостатка жидкости (воздуха) или из-за ограниченной циркуляции (или сдерживания) якоря электродвигателя. Это можно удалить, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. Д. Шумный насос обычно означает, что в системе присутствует воздух, и его необходимо удалить.

Для наших систем лучистого отопления требуется не так много обслуживания, как чистка фильтра в водонагревателе и поддержание давления в системе.Это может потребоваться повторить несколько раз, особенно при запуске! Щелкните ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы просмотреть короткое видео о том, как это делается.

Размещение / снятие фильтра водонагревателя по запросу:

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену. Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку.Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, оставшийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в домохозяйстве.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой.Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4.Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Протяните шланг от «холодной» (до Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ на входной порт, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционная петля

В домах с большой планировкой этажей источник тепла часто находится на значительном удалении от устройств горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячего водоснабжения ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию.Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обрабатывается антикоррозийным средством.В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите.Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны позволяют при необходимости легко наполнить или опорожнить бойлер.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок).Датчик на накопительном баке , , возврат, , , контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла - это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей.Пресная вода поступает в резервуар прямо пропорционально количеству, забираемому для горячего водоснабжения . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть бак до желаемой температуры, блок Takagi on-demand (резервный) нагревает верхний змеевик с использованием стандартного ископаемого топлива.В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега в коллектор открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в общем, любое отопление , требующее защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша излучающая система использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы (, см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не расходование драгоценного тепла на почву ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех разных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Открытое излучение по сравнению с закрытым излучением

Если вы хотите вызвать аргумент среди установщиков систем лучистого обогрева пола, поднимите тему открытых систем лучистого обогрева. Открытая система обогрева полов - это система, в которой питьевая вода, необходимая для питья и купания в доме, также используется для обогрева полов. Я лично видел, как это делается на моей шее в лесу. Я сразу скажу вам, что моя компания никогда не делала этого и никогда не будет.При этом в штате Огайо нет ничего в правилах сантехники или механики, которые запрещали бы это делать. Однако, на мой взгляд, это не лучшая сантехническая практика, позволяющая теплой воде застаиваться, а затем возвращать ее в систему питьевого водоснабжения. Есть болезнь, известная как болезнь легионеров. Это вызвано бактериями Legionella Pneumophila, которые присутствуют во многих водных системах. Обычно он не достигает стадии, когда вызывает проблемы со здоровьем. Но в теплой воде растет дико.Это как раз та температура, которая будет у вас в вашей системе обогрева полов. Что еще хуже, теплая вода летом может застаиваться, что позволяет колонии бактерий размножаться. В открытой излучающей системе питьевая вода просто направляется в систему теплого пола и в конечном итоге возвращается в водонагреватель, где она может быть направлена ​​обратно в систему теплого пола или может быть направлена ​​в душевую лейку душевой кабины, где часть этой воды распыляется в туман, который вдыхает купальщик.Если купальщица старше или маленький ребенок, у них может развиться болезнь легионеров от вдыхания этого тумана. Это особенно сильный тип пневмонии, который может привести к летальному исходу.

Означает ли это, что нельзя снимать теплый пол с водонагревателя. Конечно, нет. Это один из примеров, когда вы можете съесть свой торт и съесть его. Все, что нужно сделать, это установить дополнительные устройства, которые отделяют питьевую сторону системы от непитьевой стороны. Таким образом, вы не рискуете загрязнить питьевую воду.Спокойно и спокойно погрузите лицо в душевую лейку.

Теперь, когда установка закрытой системы может быть легко выполнена и не намного ли дороже, зачем кому-то выбирать открытую излучающую систему вместо закрытой излучающей системы? Я могу только предположить, что установщик пытается установить самую дешевую систему, которая может сойти с рук. Сюрлей не может быть домовладельцем, запрашивающим систему, которая может поставить под угрозу здоровье его или ее семьи.

На стене моего офиса висит плакат, на котором гордо стоит старый сантехник.Подпись под заголовком гласит: «Сантехники защищают здоровье нации». Поэтому, если вы попросите нас установить излучающую систему в вашем доме, это будет закрытая система, которая может стоить немного дороже. Но так будет намного безопаснее.

Лучшая система для лучистого отопления - это наша открытая система прямого нагрева.

Есть много способов сделать теплую воду, которая будет проходить через трубы под вашим полом, и нас постоянно спрашивают, какая система лучше.

Вот важные моменты (не обязательно по порядку)

  • Система должна быть работоспособной. Он не должен стоить дорого.
    Почему открытая прямая система так энергоэффективна?
    1. Открытая прямая система - это комбинированная система , получающая два использования одного устройства . Исключаются потери двух блоков в режиме ожидания.
    2. Деньги, сэкономленные от отказа от покупки бойлера, могут быть использованы для приобретения высококачественной воды для конденсации, такой как Polaris.
    3. Общая низкая температура блока повышает эффективность .
    4. Лучистое отопление - самая эффективная система теплопередачи.
    5. Общая простота установки означает, что стоимость паразитной перекачки составляет минимальную .
    6. Поток холодной подпиточной воды через пол снижает охлаждающую нагрузку летом.
    7. Это неприятное тепло передается в водонагреватель, где оно способствует экономии энергии.
    8. Открытая прямая система подходит для использования солнечной энергии.
  • Система должна иметь разумные капитальные затраты . Во-первых, его покупка не должна стоить слишком дорого.
  • Это должен быть простой , и он должен легко устанавливаться и легко ремонтироваться.
  • Детали должны быть легко доступны, и для выполнения работы не требуется специалиста.
  • Это должно длиться очень долго.
  • Некоторые из нас захотят, чтобы этот выбор энергии был экологически ответственным .Загрязнений должно быть минимум. Он должен экономить энергию, чтобы нашим детям и внукам было чем заняться в будущем. По возможности и по возможности его следует преобразовывать в солнечное тепло

СДЕЛАЙТЕ ОТЛИЧНУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ

Установка закрытой системы - Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным.Жидкость остается там до тех пор, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены . Плинтусная система отопления с помощью бойлера - один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP).Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам Кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1.Котлы по своей конструкции делают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры по конструкции. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требуется дорогостоящий смесительный клапан или специальные регуляторы для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель для бытовых нужд обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Система отопления с открытой вентиляцией V-образная система отопления

В чем разница между герметичной и открытой вентилируемой системой отопления? Следует ли мне оставить бойлер с открытой вентиляцией?

Системы центрального отопления бывают «закрытыми» или «закрытыми».(Обратите внимание: не путать с вентилируемыми и невентилируемыми резервуарами для горячей воды, которые описаны в нашем Руководстве по водонагревателям.) Во многих домах в Великобритании все еще есть открытая вентилируемая система отопления, и в некоторых случаях они являются лучшим вариантом для вашего дома. . Если вы хотите сохранить свою открытую вентилируемую систему, вам придется использовать бойлер, работающий только на нагрев. Все остальные котлы должны работать в герметичной системе. Мы объясняем преимущества и недостатки каждой системы и даем указания, когда обстоятельства могут измениться.

Обзор руководства

Открытая вентиляция

Открытая вентилируемая система будет включать резервуар для подпитки и расширения (F&E) в самой высокой точке системы (обычно в пространстве под крышей). Они работают исключительно с тепловыми (обычными) котлами.

Герметичная система

Герметичная система не имеет резервуара F&E, а имеет расширительный бак (который может быть внутренним или внешним по отношению к котлу). Комбинированные, отопительные и системные котлы могут работать в закрытой системе.

Объяснение открытых вентилируемых систем

Системы с открытой вентиляцией состоят из бака подачи и расширения (F&E), расположенного в самой высокой точке системы. Они работают исключительно с тепловыми (также известными как «обычные») котлами. (Обратите внимание, что обычные котлы также могут работать с герметичными системами.)

При нагревании вода расширяется. Бак F&E будет принимать увеличенный объем воды в системе из-за расширения. По мере охлаждения системы бак F&E «подает» воду обратно в систему.

«Открытое вентиляционное отверстие» - это труба, которая поднимается от системы отопления над резервуаром и зацепляется за нее. Открытая вентиляционная труба представляет собой предохранительный механизм, который сбрасывает избыточное давление в системе в случае перегрева.

Когда вода теряется из системы, что происходит естественным образом из-за испарения, подающая труба и поплавковый клапан будут регулировать количество пресной воды обратно в систему.

Это традиционная установка для системы центрального отопления, которая использовалась в подавляющем большинстве домов до появления современных комбинированных систем в 1980-х годах.

Системы с открытой вентиляцией все еще работают во многих домах по всей Великобритании и в некоторых случаях остаются более подходящими.

Преимущества сохранения открытой вентилируемой системы:
  • Они содержат очень мало приспособлений и устройств для работы по сравнению с герметичными системами, что означает меньшие затраты на техническое обслуживание
  • Там, где есть старые радиаторы, которые не подлежат замене, переход на герметичную систему может вызвать давление и вызвать утечки.
  • Гораздо дешевле заменить котел и оставить все остальные компоненты на месте
Недостатки сохранения открытой вентилируемой системы:
  • У вас может быть только отопительный котел, так как они не могут работать с комбинированными и системными котлами
  • Мусор может попасть в систему через резервуары F&E
  • Менее эффективен, так как существует большая вероятность потери тепла через резервуары F&E

Объяснение герметичных систем

Вместо бака F&E герметичная система включает расширительный бак, в котором вода в системе может расширяться по мере нагрева воды.По мере охлаждения системы этот сосуд под давлением выталкивает воду обратно в систему.

Вместо открытой вентиляционной трубы в случае отказа из-за избыточного давления открывается предохранительный клапан (который остается закрытым при нормальных рабочих условиях), чтобы выпустить излишки воды. Поплавкового клапана для автоматической подачи воды обратно в систему нет, вместо этого вода должна пополняться вручную через «контур наполнения».

Наполнительный контур соединяет трубопровод системы с трубопроводом водопроводной воды.При включении он выполняет временное подключение для заполнения системы водопроводной водой. Манометр помогает пользователю при заправке.

Преимущества перехода на герметичную систему:
  • Большая гибкость при размещении котла и других компонентов системы
  • Варианты перехода на комбинированный или системный котел
  • Можно освободить место на крыше
  • Защищает систему от загрязнений. Мусор может попасть в систему через резервуары F&E
  • Более эффективен, поскольку существует меньшая вероятность потери тепла, например.грамм. испарение через резервуар F&E.
Недостатки герметичной системы
  • Может вызвать утечки в старых радиаторных системах и заглубленных трубопроводах
  • Больше компонентов, которые могут выйти из строя, хотя для комбинированных и системных котлов на компоненты, являющиеся неотъемлемой частью котла, а именно большинство из них, распространяется гарантия производителя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
