Закрытая и открытая системы отопления – Закрытая система отопления частного дома: типы с насосом, схема двухтрубной, открытая лучше или какая

Содержание

Открытая система отопления и закрытая

Система отопления

Система отопленияОткрытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

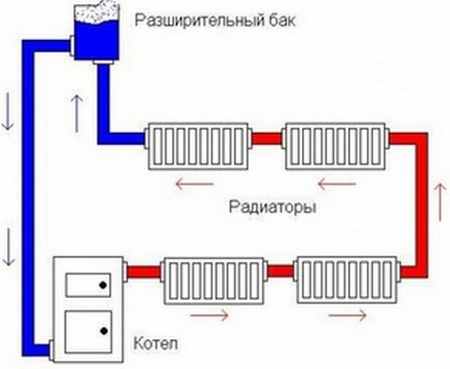

Открытая система отопления

Открытая система отопленияВ открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

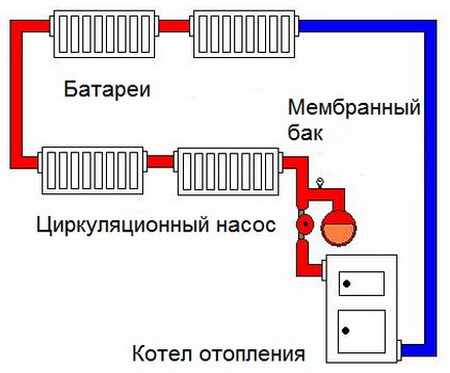

Закрытая система отопления

Закрытая система отопленияВ закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

  1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
  2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
  3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
  4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
  5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Схема отопления котеджа

Схема отопления котеджаКаждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Чем отличается открытая система отопления от закрытой

Водяное отопление в индивидуальном жилом доме состоит из котла и радиаторов, соединенных трубами. Вода нагревается в котле, по трубам перемещается в радиаторы, в радиаторах отдает тепло и снова поступает в котел.

Центральное отопление устроено, как и автономное. Разница в том, что центральная котельная или ТЭЦ отапливает много домов.

Термины «закрытая система» и «открытая система» применяются для характеристики автономного отопления и центрального отопления, но отличаются по смыслу:

  • В автономных отопительных системах открытыми называют системы, которые через расширительный сосуд, сообщается с атмосферой. Системы, у которых сообщения с атмосферой нет, называют закрытыми.
  • В домах, с центральным отоплением, открытой называют систему, где горячая вода к кранам поступает непосредственно из отопительной системы. А закрытой, когда поступившая в дом горячая вода нагревает в теплообменнике водопроводную воду.

Автономные системы отопления

Вода, которой заполнены котел, трубы и радиаторы, при нагревании расширяется. Давление внутри резко повышается. Если не предусмотреть возможность удаления добавочного объема воды, то произойдет разрыв системы. Компенсация изменений объемов воды при изменении температуры происходит в расширительных сосудах. С ростом температуры, избыток воды, перемещается в расширительный сосуд. С уменьшением температуры система дополняется водой из расширительного сосуда.

  • Открытая система постоянно соединена с атмосферой через открытый расширительный сосуд. Сосуд выполняется в виде прямоугольного или круглого бака. Форма значения не имеет. Важно чтобы он имел достаточную емкость, чтобы вместить дополнительный объем воды, образующийся от температурного расширения циркуляционной воды. Расширительный сосуд размещается в самой высокой части системы отопления. С системой отопления сосуд соединен трубой, которую называют стояк. Стояк присоединяется в нижней части бака – к днищу или боковой стенке. В верхней части расширительного бака присоединяется сливная труба. Она выводится в канализацию или на улицу за пределы здания. Сливная труба нужна на случай переполнения бака. Она же и обеспечивает постоянное соединение бака и системы отопления с атмосферой. Если система заполняется водой вручную ведрами, бак дополнительно оборудуется крышкой или люком. Если емкость бака выбрана правильно, то уровень воды в баке проверяется перед включением отопления. Давление воды в «открытой системе» равно атмосферному давлению, и не меняется при изменении температуры воды, которая циркулирует в системе. Устройство безопасности от повышения давления не требуется.
  • Закрытая система изолирована от атмосферы. Расширительный сосуд герметичный. Форма сосуда выбрана так, чтобы он выдерживал наибольшее давление при минимальной толщине стенок. Внутри сосуда находится резиновая мембрана, которая разделяет его на две части. Одна часть заполнена воздухом, другая часть присоединяется к системе отопления. Расширительный сосуд может быть установлен в любой точке системы. При увеличении температуры воды избыток поступает в расширительный сосуд. Воздух или газ в другой половине мембраны сжимается. При снижении температуры, давление в системе уменьшается, вода из расширительного сосуда под действием сжатого воздуха вытесняется из расширительного сосуда в систему. В закрытой системе давление выше, чем в открытой системе и постоянно меняется в зависимости от температуры циркулирующей воды. Кроме того закрытая система обязательно оборудуется предохранительным клапаном на случай опасного повышения давления и устройством для выпуска воздуха.
Открытая система отопления

Открытая система отопления

Централизованное теплоснабжение

Вода при центральном отоплении нагревается в центральной котельной или ТЭЦ. Здесь же и происходит компенсация расширения воды с изменением температуры. Далее горячая вода нагнетается циркуляционным насосом в тепловую сеть. Дома подключаются к тепловой сети двумя трубопроводами – прямым и обратным. Войдя в дом по прямому трубопроводу, вода разделяется по двум направлениям – на отопление и на горячее водоснабжение.

  • Открытая система. Вода идет непосредственно к кранам горячей воды, и сбрасывается в канализацию после использования. «Открытая система» проще закрытой, но в центральных котельных и ТЭЦ приходится выполнять дополнительную обработку воды – очистку и удаление воздуха. Для жильцов эта вода стоит дороже водопроводной, а качество ее ниже.
  • Закрытая система. Вода проходит через бойлер, отдавая тепло на нагрев водопроводной воды, соединяется с обратной водой отопления и возвращается в тепловую сеть. Нагретая водопроводная вода поступает в краны горячей воды. Закрытая система из-за применения теплообменников сложнее открытой, но зато водопроводная вода не подвергается дополнительной обработке, а только нагревается.

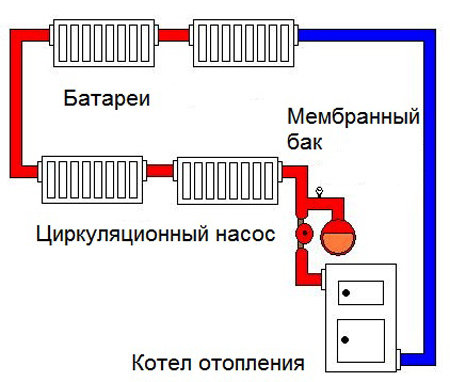

Закрытая система отопления

Закрытая система отопления

Термины «открытая система» или «закрытая система» применяются не ко всей системе центрального отопления города или поселка, а к каждому дому в отдельности. В одной системе центрального отопления возможно подключение домов и с «открытой системой» и с «закрытой системой». Постепенно открытые системы должны дополняться теплообменниками и превращаться в закрытые системы.

различия схем на примерах фото и видео

Содержание:

4. Экономия ресурсов

Благодаря теплоснабжению дома и квартиры обеспечиваются теплом, а соответственно в них комфортно находиться. Одновременно с обогревом жилые строения, промышленные объекты, общественные здания получают горячее водоснабжение для бытовых или производственных потребностей. В зависимости от способа доставки теплоносителя на сегодняшний день существуют открытые и закрытые системы теплоснабжения.

открытая система теплоснабжения

Одновременно схемы обустройства систем теплообеспечения бывают:

  • централизованными — ими обслуживаются целые жилые районы или населенные пункты;
  • местными – для обогрева одного строения или группы зданий.
При отоплении помещений задействуются открытая и закрытая система теплоснабжения. Между ними имеется отличие, которое заключается в том, что открытый тип предусматривает подачу горячей воды потребителям непосредственно из теплосети – они разбирают ее полностью или частично (подробнее: «Закрытая и открытая система отопления на примерах схем»).

Открытые системы теплоснабжения

В открытой системе вода подается постоянно из теплоцентрали и это компенсирует ее расход даже при условии полного разбора. В советское время по такому принципу функционировало примерно 50% теплосетей, что объяснялось экономичностью и минимизацией затрат на обогрев и ГВС.

Но открытая система теплоснабжения имеет ряд недостатков. Чистота воды в трубопроводах не соответствует требованиям санитарно-гигиенических норм. Поскольку жидкость перемещается по трубам значительной протяженности, она становится другого цвета и приобретает неприятные запахи. Часто при взятии проб воды работниками санэпидемстанций из таких трубопроводов в ней обнаруживают вредоносные бактерии.



Желание очистить поступающую по открытой системе жидкость приводит к снижению экономичности теплоснабжения. Даже самые современные способы устранения загрязнений воды не способны преодолеть этот значительный недостаток. Поскольку протяженность сетей немалая, возрастают расходы, а эффективность очистки остается прежней.

Открытая схема теплоснабжения функционирует на основе законов термодинамики: горячая вода поднимается вверх, благодаря чему на выходе котла создается высокое давление, а на входе в теплогенератор — небольшое разряжение. Далее жидкость направляется из зоны повышенного давления в зону более низкого и в результате осуществляется естественная циркуляция теплоносителя.  закрытая система теплоснабжения

Будучи в нагретом состоянии, вода имеет свойство увеличиваться в объеме, поэтому для данного типа отопительной системы требуется наличие открытого расширительного бака, такого как на фото – это устройство абсолютно негерметично и напрямую соединяется с атмосферой. Поэтому такое обеспечение теплом получило соответствующее название — открытая водяная система теплоснабжения.

В открытом типе вода нагревается до 65 градусов и потом подается к кранам водоразбора, откуда поступает к потребителям. Подобный вариант теплоснабжения позволяет пользоваться дешевыми смесителями вместо дорого теплообменного оборудования. Так как разбор подогретой воды неравномерен, по этой причине линии подачи конечному потребителю рассчитывают с учетом максимального потребления.

Закрытые системы теплоснабжения

Представляет собой закрытая система теплоснабжения конструкцию, в которой теплоноситель, циркулирующий в трубопроводе, используется только для обогрева и вода из тепловой сети не отбирается на горячее водоснабжение.

открытая водяная система теплоснабжения

В закрытом варианте обеспечения обогрева помещений подача тепла регулируется централизованно, а количество жидкости в системе остается неизменной. Расход тепловой энергии зависит от температуры циркулирующего по трубам и радиаторам теплоносителя.

В системах теплоснабжения закрытого типа, как правило, используются тепловые пункты, в которые горячая вода поступает от поставщика теплоэнергии, например ТЭЦ. Далее температура теплоносителя доводится до нужных параметров для теплообеспечения и горячего водоснабжения и направляется потребителям.

Когда функционирует закрытая система теплоснабжения – схема поставки тепла обеспечивает высокое качество ГВС и энергосберегающий эффект. Ее главный недостаток — сложность водоподготовки по причине удаленности одного теплового пункта от другого.

Зависимая и независимая системы теплоснабжения

И открытая и закрытая система теплоснабжения могут подсоединяться двумя способами – зависимым и независимым.

Зависимый способ подключения открытой системы означает подсоединение через элеваторы и насосы. В независимом типе горячая вода поступает через теплообменник.

Экономия ресурсов


Зависимый тип закрытой системы предусматривает, что вода поступает к потребителю, минуя тепловые пункты. В данном случае нет необходимости устанавливать циркуляционные насосы, приборы для регулировки теплообмена и автоматического контроля. Но есть и минус – невозможность регулировать температурный режим в системе.

открытая схема теплоснабжения

Независимые закрытые системы теплоснабжения экономят энергоресурсы в размере 10-40 % в год. Они позволяют регулировать количество поставляемого тепла, температуру теплоносителя и улучшать его качественные характеристики, что приводит к надежной работе нагревательного оборудования.

Пример открытой системы теплоснабжения на видео:


отличия от закрытой конструкции, какая схема лучше, особенности монтажа

Для обогрева жилых помещений нередко применяется открытая система отопления. Она отличается простотой и энергонезависимостью. Циркуляция жидкости основывается на простейших законах термодинамики. Её главное преимущество в том, что вода движется без использования электрических насосов, а только за счёт разницы в давлении разогретой и охлаждённой жидкости.

открытая система отопленияСхема открытой системы отопления

Два типа отопления

Одно из отличий открытой системы отопления от закрытой — наличие негерметичного расширительного бака. Именно в него поступает лишняя вода при расширении. Жидкость из этого резервуара постоянно испаряется и нуждается в периодическом восполнении.

Конструкция системы отопления открытого типа не отличается сложностью. В неё входят такие элементы, как:

  • трубы большого диаметра;
  • котёл на твёрдом, жидком или газообразном топливе;
  • радиаторы;
  • расширительный бак.

Котёл располагается в нижней точке системы и нагревает воду. Нагретая жидкость расширяется, затем под давлением выходит в трубопровод и далее движется к радиаторам, где происходит её частичное охлаждение. Поднимаясь к высшей точке, в которой находится расширительный бак, теплоноситель начинает движение вниз, по направлению к нагревателю. Естественная циркуляция происходит довольно медленно. Иногда открытый тип отопления модернизируется электрическим насосом.

На сегодняшний день большей популярностью пользуется закрытый тип отопления. Такая система полностью герметична. Помимо основных элементов, в ней используются один или несколько электрических насосов.

расширительный бачокРасширительный бачок необходимо устанавливать в удобном для обслуживания месте

Для этой системы характерен специальный мембранный расширительный бак. Он представляет собой высокопрочную стальную ёмкость, разделённую изнутри пополам резиновой перегородкой. Одна часть заполнена инертным газом, а в другую попадает избыток воды. Расширяясь, жидкость заполняет бак. Она давит на мембрану и сжимает газ. При уменьшении давления теплоноситель выталкивается обратно в трубу.

Подробнее об открытом и закрытом расширительном бачке:

Какая систем отопления лучше — открытая или закрытая, зависит от того, в каком помещении она будет применяться. У каждого вида есть свои плюсы и минусы. При выборе подходящего типа нужно учитывать место и условие установки, желания и возможности, а также множество других нюансов. Например, при отсутствии электрификации в доме возможен только открытый тип, а при использовании электрического котла — закрытый.

Преимущества и недостатки отопительных систем

Главное достоинство открытой системы — надёжность и простота. Кроме того, она дешевле закрытой.

Плюсы:

  • лёгкий монтаж;
  • простота эксплуатации и обслуживания;
  • нет шума;
  • не нуждается в энергоснабжении;
  • ровное прогревание помещения;
  • не нужны насосы;
  • установка не требует особых навыков.

Из-за увеличенного диаметра трубопроводов открытое отопление занимает много места и имеет неприглядный вид.

Подробнее о надежной системе отопления:

Какая систем отопления лучше — открытая или закрытая, зависит от того, в каком помещении она будет применяться. У каждого вида есть свои плюсы и минусы. При выборе подходящего типа нужно учитывать место и условие установки, желания и возможности, а также множество других нюансов. Например, при отсутствии электрификации в доме возможен только открытый тип, а при использовании электрического котла — закрытый.

Преимущества и недостатки отопительных систем

Главное достоинство открытой системы — надёжность и простота. Кроме того, она дешевле закрытой.

Плюсы:

  • лёгкий монтаж;
  • простота эксплуатации и обслуживания;
  • нет шума;
  • не нуждается в энергоснабжении;
  • ровное прогревание помещения;
  • не нужны насосы;
  • установка не требует особых навыков.

Из-за увеличенного диаметра трубопроводов открытое отопление занимает много места и имеет неприглядный вид.

Подробнее о надежной системе отопления:

Минусы:

  • маленький КПД;
  • медленное движение жидкости по трубам;
  • нельзя использовать альтернативные теплоносители, лишь воду;
  • из-за негерметичности необходимо доливать жидкость;
  • попадание воздуха в систему приводит к помехам в работе и быстрому износу;
  • вода в расширительном баке и трубах может замёрзнуть.

Закрытая система используется в большей части частных квартир благодаря своей компактности.

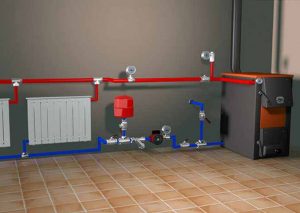

отопление закрытого типаЗакрытая система отопления прослужит дольше

Преимущества:

  • благодаря герметичности можно применять антифриз и обезопасить трубы от замерзания;
  • маленький диаметр труб;
  • эстетичность;
  • не нужно учитывать уровень наклона трубопроводов;
  • благодаря высокой скорости теплоносителя помещение прогревается очень быстро;
  • не подвержена коррозии;
  • нет необходимости постоянно следить за уровнем жидкости;
  • лёгкая регулировка температуры.

Сравнение закрытой и открытой каменки:

Недостатки:

  • для функционирования необходима электроэнергия;
  • насосы могут создавать дополнительный шум;
  • малейшая разгерметизация влечёт за собой попадание воздуха в теплоноситель, что чревато сбоями работы и поломкой;
  • мембранный расширительный бак имеет довольно большие габариты.

Основные различия и правила монтажа

Открытая система отопления отличается от закрытой назначением и требованиями к монтажу, а также другими нюансами:

  1. Требования к месту расположения расширительного бака: открытом варианте он должен находится в наивысшей точке, в закрытом это не имеет значения.
  2. Диаметр трубопровода в открытой системе должен быть большим, около 40 мм. В закрытой благодаря насосу можно использовать тонкие трубы.
  3. В открытой нельзя использовать электрический котёл и устроить обогрев пола.
  4. Закрытая возможна только в электрифицированных зданиях.
  5. Для нормальной циркуляции теплоносителя трубопроводы открытого отопления монтируются под небольшим углом.
  6. Закрытый тип меньше подвержен коррозии благодаря тому, что попадание кислорода исключено.

В этом видео вы узнаете как сделать двухтрубную систему отопления своими руками:

Тем, кто решил самостоятельно смонтировать открытую систему у себя дома, нелишним будет узнать некоторые нюансы:

  • котёл по возможности размещается как можно ниже уровня остального оборудования;
  • если планируется разместить расширительный бак в неотапливаемом чердачном помещении, его обязательно нужно покрыть теплоизоляцией;
  • все трубы прокладываются под уклоном;
  • нужно постараться минимизировать количество изгибов труб и соединительных элементов;
  • диаметр выходной трубы должен быть максимальным.

Соблюдение этих основных правил монтажа поможет правильно собрать надёжную систему отопления.

Виды разводки труб

При монтаже отопления не последнюю роль играет разводка трубопроводов. Она зависит от того, где установлены стояки и как они подключаются к радиаторам, а также от расположения падающей трубы.

монтажМонтаж нужно доверить профессионалам

Применяются несколько видов разводки:

  1. Однотрубная схема отопления — простая и дешёвая. Её монтаж лёгок и не потребует больших затрат. Все радиаторы подключены последовательно к одной трубе, проходящей на уровне пола. Проходя весь круг, жидкость постепенно отдаёт тепло, а затем возвращается в котёл. Недостатки такой разводки заключаются в невозможности регулировки температуры на каждой батарее по отдельности и в неравномерности нагрева.
  2. Двухтрубная используется чаще всего. Суть её в том, что радиаторы соединяются параллельно. По одной трубе, расположенной сверху, поступает теплоноситель из котла, а обратная нижняя труба забирает его назад. Такая разводка позволяет изменять температуру батареи, но расход материалов увеличивается в два раза.
  3. Ленинградка — это модернизированная однотрубная разводка. Все радиаторы подсоединяются параллельно к одной магистральной трубе. Такая схема позволяет регулировать нагревание отдельных батарей или совсем отключать их от системы. Расход материала лишь немного выше, чем у классической однотрубной.

В этом видео вы узнаете о самой безопасной и экономичной системе отопления:

какая лучше, чем отличается, отличия этих типов, преимущества, как сделать

Система отопления является одной из основных инженерных коммуникаций в доме.

Принцип действия отопительных конструкций достаточно прост: сначала теплоноситель (обычно это вода) нагревается в котле до нужной температуры.

Потом он поступает по трубам в радиаторы, которые установлены по всему дому.

Таким образом, разогретый теплоноситель отдаёт тепло помещению, после чего остывшая вода возвращается обратно в котёл, после чего цикл повторяется. В зависимости от метода подачи теплоносителя различают открытые и закрытые системы отопления.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Открытая система отопления

Открытая система ― отопительная конструкция, в которой теплоноситель движется естественным путём в соответствии с законами термодинамики. Для её функционирования не требуется специальный насос, который бы создавал принудительную циркуляцию разогретой воды, поэтому подключение к электросети не требуется. Принцип работы:

  • Вода разогревается в котле.

  • Нагретая вода начинается двигаться вверх по вертикальной трубе за счёт явления конвекции.
  • Она проходит по всем трубам и радиаторам, отдавая своё тепло помещениям. Трубы в доме обычно ставятся под уклоном, чтобы жидкость двигалась в горизонтальной плоскости под действием силы тяжести.
  • В конце остывшая вода возвращается обратно в котёл, вновь нагревается, после чего отопительный цикл повторяется.

В открытую установку ставится так называемый расширительный бак. Дело в том, что жидкость при нагревании расширяется, а в случае сильного перегрева она может повредить радиаторы. В установк

открытая или закрытая, что это такое, разница

При помощи теплоснабжения отапливаются практически все частные дома и квартиры. Возникает принцип естественной циркуляции тепла, благодаря чему в помещениях создается теплая и комфортная атмосфера. Как и отопление, все промышленные и жилые сооружения имеют подключение к горячему водоснабжению — специальной системе подачи нагретой воды.

Согласно методу транзита теплового носителя в помещение, имеет место деление на открытые системы отопления и закрытые аналоги теплоснабжения. Каждая со своими принципами работы и способами циркуляции. От пользователя требуется знать основные отличия систем, плюсы и минусы каждой из них, а также важные характеристики и качества для оптимального выбора, например, в частный дом.

Читайте в статье

Что это такое?

Тепловое обеспечение домов и квартир делятся на два типа:

  • местные системы обеспечения, которые подразумевают поставку тепла в одно сооружение или небольшую группу;
  • централизованная поставка теплового снабжения, которая применяется для целых поселков, районов.

Важно! Для обогрева квартир применяется отопление открытого или закрытого типов.

Каждый из них обладает некоторыми отличиями. Например, открытый тип заключается в подаче нагретого теплоносителя для пользователей непосредственно из тепловой сети. Каждый из пользователей забирает часть теплового носителя или его целиком. Закрытый тип подразумевает замкнутый контур, где нагрев теплоносителя и его потребление проходит в пределах одной системы.

Открытая

В представленной схеме теплоноситель (вода) регулярно подается из тепловой централи, что компенсирует ее потребление и расход даже в случае полного разбора. В отечественных советских условиях согласно такой схемы работало около 50 процентов тепловых сетей, что предоставляло наибольшую экономию и снижение расходов на обогрев и горячее водоснабжение.

Однако, несмотря на экономические преимущества и другие сильные стороны, открытая схема обладает некоторыми существенными недостатками. Чистота теплоносителя в трубах не проходит согласно санитарно-гигиенических показателей. Вода проходит в системе с довольно большой продолжительностью, в связи с чем сильно меняет цвет и приобретает неприятный запах. Во время тестирования качества воды сотрудники санитарно-эпидемиологической станции находят вредные бактерии в трубопроводах.

Обратите внимание! Чтобы прочистить транспортируемую воду в открытой системе, необходимо снизить эффективность и экономичность снабжения тепловой энергией.

Несмотря на обилие наиболее технологичных методов очистки теплоносителя, представленный минус системы устранить практически невозможно. В связи с большой длиной сети отопления, растет стоимость, однако качество очистки не меняется.

Открытая технология работает на основе классических термодинамических законов. Нагретый теплоноситель поднимается вверх, в связи с чем на выходе нагревателя появляется высокое давление. При этом на входе в тепловой генератор образуется невысокое разряжение. Последовательно вода перемещается из зоны с увеличенным давлением в участок с пониженным. Это обеспечивает естественную циркуляцию воды, в отличие от закрытой системы, где циркуляция зачастую принудительная.

Находясь в нагретом состоянии, вода постоянно увеличивает собственный объем. Для указанной системы необходима обязательная установка расширительного бака. Такое изделие не обладает полной герметичностью и контактирует с окружающей атмосферой. Именно по этой причине теплообеспечение такого типа носит название открытой системы водяного теплового снабжения.

При указанной технологии, вода проходит нагрев до 65 градусов по Цельсию и транзитом поступает в водоразборные краны. В дальнейшем она перемещается непосредственно к потребителям. Такая технологическая особенность позволяет применять стандартные недорогие смесители и обойтись без дорогостоящих изделий теплового обмена. Поскольку разбор нагретого теплоносителя происходит неравномерно, то линии транзита для конечных пользователей рассчитывают всегда с наиболее возможным потреблением.

Закрытая

Представленная система получила максимальное распространение в условиях частных домов или многоэтажек с индивидуальными котлами и обогревом. Такая технология заключается в конструкции, где вода, проходящая по трубопроводу, применяется только для отопления или нагрева, а вода из тепловой сети не расходуется на горячее водоснабжение.

Что такое закрытая система отопления, и почему она носит такое название, будет понятно, если рассмотреть ее схему на рисунке.

Все компоненты системы отопления не входят в контакт с окружающей атмосферой и наглухо закрыты. Схема обладает небольшой потерей воды, однако они автоматически восполняются с помощью регулятора подпитки.

Закрытая технология обеспечения нагрева теплоносителя для обогрева может быть отрегулирована централизованно. При этом количество воды в системе не меняется. Потребление тепловой энергии зависит от температуры нагрева проходящего по трубам теплового носителя.

Представленные системы с закрытой технологией функционируют с применением тепловых пунктов, в которые нагретая воды проходит от поставщика тепловой энергии. Им может выступать тепловая электрическая централь. После этого, температура воды приводится к необходимым параметрам для обеспечения теплом и транспортируется конечным пользователям.

При работе закрытой системы теплового снабжения технология предоставляет хорошее качество горячей воды и эффективность в направлении энергосбережения. Однако есть и негативный момент, который заключается в высокой сложности подготовки воды, в связи с большой продолжительностью одной тепловой точки от другой.

Плюсы и минусы

Открытая система поставки тепла по достоинствам и недостаткам отличается только чистотой воды. Первая имеет достаточно загрязненную воду и теплоноситель, в которых могут даже образовываться вредные бактерии. Поэтому, плюсы и минусы необходимо рассмотреть конкретно для централизованной системы или децентрализованной.

Автономная

Положительные качества систем в автономном отоплении:

  • возможность включения и отключения отопления в любое удобное время;
  • регулировка температуры лично пользователем на основании личных предпочтений;
  • хорошая экономия средств на коммунальных платежах;
  • при помощи котла подается отопление и горячая вода;

Недостатки:

  • необходимо приобрести квартиру или дом, подключенные к автономной системе, или получать специальное разрешение, что займет много времени и сил;
  • ответственность за безопасное функционирование котла лежит только на пользователе;
  • оборудование имеет высокую цену. Кроме этого, потребуется провести небольшой ремонт и монтаж оборудования, что тоже имеет довольно высокую стоимость;
  • чтобы котел работал качественно и эффективно, следует соблюдать множество параметров, например: давление газа, напряжение в сети, чистота воды. Очень часто необходимо будет наличие источника бесперебойного питания, когда имеют место проблемы с электроэнергией.

Для централизованной системы характерны такие положительные качества:

  • этот вид поставки тепла обходится дешевле на начальном этапе, поскольку не требуется покупка и монтаж специального оборудования;
  • нет необходимости в выполнении регулярных настроек и регулировок;
  • пользователь не несет ответственности за функционирование приборов, что обеспечивает полную безопасность;
  • при отопительном сезоне обеспечивается непрерывность подачи тепла.

Негативные свойства:

  • требуется сооружение тепловых сетей;
  • присутствуют лишние тепловые потери в сетях, которые достигают 20 процентов;
  • стоимость подачи тепла повышенная, что сказывается на коммунальных услугах;
  • отопительный сезон длится определенное время, у пользователя нет возможности включить систему ранее или выключить позже. В межсезонье некоторые могут испытывать дискомфорт.

Экономная система для частного дома

При наличии собственного дома нет смысла пользоваться централизованной системой отопления. В доме требуется возможность создания комфортной и энергосберегающей атмосферы в любое время года. Поэтому, лучше всего подойдет автономная открытая система отопления и подачи горячей воды. Источником для создания такого варианта может служить тепловой котел в газовом или электрическом исполнении.

Создание собственными руками

Выполнение системы закрытого типа является очень трудоемким и сложным процессом с множеством тонкостей. Требуется наличие практических знаний и достаточного опыта, чтобы система эффективно функционировала. Желательно доверить выполнение процедуры профессионалам. При любительском способе монтажа постоянно возникают проблемы и трудности, которые впоследствии скажутся на работе схемы.

Советы и рекомендации

Выбирать определенную систему требуется только в зависимости от личных предпочтений. Открытая отопительная технология подойдет для небольших зданий, дач и частных домов. Закрытая более сложна в монтаже, поэтому чаще применима для многоквартирных домов, коттеджей.

Закрытая и открытые системы отопления имеют небольшое количество отличий. Однако каждая обладает определенными преимуществами и недостатками. Выбор конкретной системы зависит только от предпочтений домовладельца.

Открытая и закрытая система отопления

Открытая и закрытая система отопления

Открытая и закрытая система отопления

Содержание статьи

Существует несколько основных типов систем отопления — открытого и закрытого действия. Поэтому перед монтажом отопления в доме, важно узнать преимущества и той и другой системы, а также особенности их работы и нюансы которые могут возникнуть со временем эксплуатации.

Сказать какой лучше тип из представленных отопительных систем на сегодняшнее время трудно, ведь как открытая, так и закрытая система отопления имеет определённые преимущества и недостатки. Тем не менее, стоит всё-таки подробней разобраться с этим вопросом и выяснить, что к чему.

Открытая и закрытая система отопления

Итак, в частном доме наиболее всего прижилась система отопления закрытого и открытого типа. У этих двух систем имеются серьёзные отличия, которые связаны как со способами монтажа, так и с процессом обслуживания.

Кроме того, закрытая система отопления может доставить массу неудобств, если например, в загородном доме часто пропадает электричество.

Закрытая система отопления

Более современной на сегодняшнее время считается система отопления закрытого типа, теплоноситель в которой движется по трубам посредством усилий циркуляционного насоса. Преимуществ у систем закрытого отопления много, как в принципе и недостатков тоже.

Самый главный плюс в том, что теплоноситель не испаряется как это происходит в открытой системе, и при отсутствии течей, может использоваться по нескольку лет без подпитки. Это очень важный нюанс, ведь если в качестве теплоносителя применяется антифриз, то его частая растрата может влететь в копейку владельцу дома.

Кстати о том какой выбрать теплоноситель для отопления рассказывалось ещё раньше в строительном журнале.

Закрытая система отопления
Также, преимуществом закрытых отопительных систем является достаточно быстрый нагрев отопительных приборов, буквально за считанные минуты. Кроме того, использование подобной системы отопления позволяет произвести монтаж водяного теплого пола.

Разводку труб отопления можно выполнить так как хочется, например скрыв их в штробы или в другие места где их полностью не будет видно. Это также немаловажный плюс в копилку отопительных систем закрытого типа, ведь в открытых системах отопления такого сделать к сожалению нельзя.

Однако не всё так радужно как может показаться на первый взгляд и для работы циркуляционного насоса нужна, прежде всего, электроэнергия. Это главный минус закрытой системы отопления, ведь без электричества, она попросту не будет работать.

Можно конечно установить байпас на отопление или на крайний случай воспользоваться бесперебойником для котла. Тем не менее, этот факт, скорее минус, чем плюс.

Открытая система отопления

Работает без насосов, а теплоноситель в открытой системе отопления движется за счёт нагрева и расширения. Нагреваясь, вода поднимается вверх и выталкивает собой холодную воду, таким образом, происходит её круговорот. Плюс очевиден, всё работает без электроэнергии, вода нагревается, батареи отопления тоже.

Тем не менее, сразу же вытекает один из главных минусов, всё это действо происходит не за считанные минуты как в закрытой системе отопления, а за пару часов и даже больше (зависит от объёма воды и мощности котла).

Открытая система отопления
Кроме того, как было сказано выше, теплоноситель в открытой системе отопления очень быстро улетучивается через установленный на чердаке расширительный бак. Таким образом, всё время нужно контролировать его объем и доливать по мере необходимости.

Минусом является и невозможность установить теплый пол, а если она и имеется, то придётся предусматривать углы уклона для трубок или наматывать небольшую площадь, поскольку слишком большая, попросту не будет прогрета.

В общем, какую из вышепредставленных систем отопления выбрать — закрытого или открытого типа, решать каждому владельцу загородного дома индивидуально. Можно лишь сказать о том, что и та и другая, имеет свои конструктивные особенности и определённые требования в монтаже.

Оценить статью и поделиться ссылкой:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
