Задвижка для ворот своими руками – Как сделать запор на калитку своими руками – щеколда своими руками, засов, запор, фото, видео, чертеж и схемы — Декоративная пленка ПВХ для подоконников

Содержание

Засовы на ворота своими руками

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная.
Его особенности зависят от типа конкретного механизма.
Засовы бывают:

  • Сдвижные;
  • Поворотные;
  • Ригельные.

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

В него входят:

  1. Швеллеры;
  2. Щеколды;
  3. Деревянные бруски;
  4. Гвозди и болтики;
  5. Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот

 Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы:

  • Длина – не менее 1,5 м.
  • Толщина – от 5 до 10 см.

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

  1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
  2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

 Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом:

  1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
  2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
  3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.



Засов для ворот распашных своими руками


Засовы для ворот своими руками и их виды

Чтобы обезопасить свой участок или гараж от непрошеных гостей, мы устанавливаем хорошие ворота. Но для полной защиты лучше установить засовы, которые будут дополнительно препятствовать проникновению.

Разновидность и установка засовов для ворот

Надежный засов не так уж трудно сделать своими руками, причем его монтаж можно осуществить даже после установки ворот.

Разновидности засовов

В зависимости от типа ворот и вариантов их запирания, засовы также имеют свои отличия в форме и типе конструкции. Они бывают: • поворотного типа; • сдвижного типа;

• ригельного типа.

Установка засовов

В основном засовы имеют простую конструкцию, поэтому легко может установить запор своими руками даже неквалифицированный специалист.

Засов «вертушка»

Зачастую такой вид засова устанавливают на двустворчатые ворота. Его очень легко сделать своими руками, так как для изготовления не нужно применения сложных элементов конструкции.

По принципу работы он обладает хорошими показателями безопасности. Благодаря простоте конструкции и другим характеристикам запор «вертушка» имеет довольно широкое применение.

1. Для установки этой конструкции понадобится 3 деревянных бруса толщиной 50 мм. Два из них должны быть длиной по 50 см и один, который является движущей частью конструкции, — 1,5 м.

2. Два коротких бруса крепятся на каждую створку ворот друг напротив друга. Крепление производится жестко, для этого в воротах делаются сквозные отверстия под болты. Вместо брусьев можно также использовать металлический профиль, его можно приварить с помощью сварки или закрепить болтами.

3. Движущийся брус крепится ближе к краю одной из створок. Для этого используется длинный болт с шайбами, чтобы брус мог свободно крутиться.

Засов «шлагбаум»

Такой механизм довольно прост. Он очень часто устанавливается на гаражные ворота или помещения подобного типа.

Как и в предыдущем случае, сделать его своими руками довольно легко.

1. Для этого понадобится брус или металлическая пластина. Если использовать пластину, то в дальнейшем можно ее будет фиксировать при помощи навесного замка, предварительно сделав под него петли.

2. Пластина или брус длиной около 60 см крепится при помощи болта на одной створке, где-то на треть от ее края.

3. Затем необходимо взять два отрезка швеллера длиной около 10 см и приварить. Ширина должна соответствовать брусу, чтобы он мог легко войти. Если использовать пластину, то вместо швеллера приваривается обрезанный с одной стороны металлический уголок, так чтобы пластина плотно входила между ним и створкой.

4. Действует этот механизм по принципу шлагбаума. Если вы решили оснастить запор навесным замком, то с одной стороны пластины под него приваривается петля, а вторая крепится прямо на створку.

Сдвижной засов

Применяется такая конструкция как для ворот, так и калиток.

Причем сделать ее своими руками может практически каждый.

1. Для изготовления засова понадобится металлическая пластина шириной 50 мм и длиной около 40 см, которая, в свою очередь, будет двигаться вперед и назад в специальных пазах.

2. Пазы крепятся с помощью болтов или сварки. Затем в них вставляется металлическая пластина. Для надежности ворота обеспечиваются дополнительными вертикальными засовами.

3. Чтобы изготовить их своими руками понадобятся прутья Г-образной формы диаметром 10 мм. Для гаражных ворот достаточно закрепить такой упор вверху створки, чтобы при закрытии ее фиксировать. На обычные распашные ворота зачастую устанавливается два упора в нижней части.

Засов в виде шпингалета

Эта модель очень проста, но ее также лучше использовать вместе с вертикальными запорами.

1. Для ее изготовления понадобится трубка с внутренним диаметром не менее 10 мм. С помощью болгарки она режется на три отрезка, один из которых должен быть около 10 см, а два остальных по 5 см.

2. Длинный отрезок горизонтально приваривается на край створки, затем необходимо приварить второй отрезок на противоположной створке также по краю, напротив первой трубки.

3. Потом в них вставляется заранее приготовленный шпингалет из прута Т-образной формы. Диаметр прута должен быть таким, чтобы он легко входил в трубку. Шпингалет задвигается до упора, а на его край надевается третий отрезок трубки и приваривается.

4. Для фиксации запора, только в закрытом состоянии, под его ручку крепится отрезок металлической пластины. Если планируется устройство навесного замка, то ручка должна входить в специальные проушины с петлями под него.

Засов с запорным механизмом

Зачастую такой механизм используется для высоких металлических ворот. Его также легко сделать своими руками.

1. Для начала вверху коробки приваривается палец из куска арматуры диаметром не менее 15 мм. За него в дальнейшем будет заводиться второй изогнутый палец, установленный на анкерный стержень и производить закрытие запора.

2. Для крепления анкерного стержня в верхней части приваривается кусок трубки необходимого диаметра, второй кусок нужно прикрепить ниже середины. После установки стержня дно нижней трубки заваривается, и анкер вращается в ней как в подставке.

3. С помощью болгарки в анкерном стержне делается пропил и вставляется каленная металлическая пластина, крепление которой осуществляется при помощи болта. Далее, на второй створке делается крючок, за который в дальнейшем и будет заводиться пластина при закрытии.

Как вы уже поняли, сделать самостоятельно запоры не так уж и сложно, а в результате получается надежная и эффективная защита ваших ворот от взлома.

.

.

svoivorota.ru

Засовы для распашных ворот своими руками

Ворота являются необходимым аксессуаром для любого двора. Установить их не проблема, есть даже два варианта: сделать своими руками или приобрести уже готовые, тем более что разновидности представлены самые разнообразные. Невозможно представить себе без распашных ворот гараж или частный особняк. Замок на данном сооружении необходим без всяких сомнений, но засовы для ворот своими руками гораздо удобнее использовать, проще будет пользоваться воротами, можно быстро открыть и закрыть.

Самый простой и незатейливый засов для ворот, который может сделать любой человек

Если сделать надежный засов самостоятельно своими руками, то ваш гараж будет под усиленной защитой. К тому же ни один грабитель не сможет пробраться в него снаружи, к нему невозможно подобрать ключ, так как его просто нет.

Разновидности засовов

Сейчас можно купить практически в каждом специализированном магазине замок для ворот, там же иногда можно встретить и некоторые засовы. Но чаще всего хозяин предпочитает своими руками изготовить его. Исходным материалом может быть:

Самодельные деревянные задвижки для ворот устанавливают на воротах у въезда во двор, а вот из металла подходят абсолютно для всех: и металлические и деревянные и из профиля могут закрываться на такой засов. Сделать такие приспособления для распашных ворот своими руками не сложно, если есть некоторые навыки в столярном деле и немного усердия и фантазии.

Особый интерес представляют кованые засовы. Если есть хоть небольшой навык обращения с металлом, то можно и попробовать. Кованые засовы не составит труда изготовить при наличии домашней кузницы.

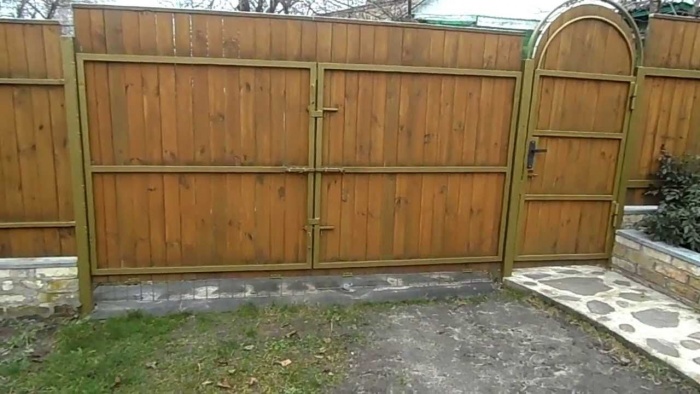

Засов на воротах, расположенный в центре

Варианты засовов можно предложить следующие:

  1. Поворотные. Сделать такие засовы легче всего. Сюда можно отнести типы «Вертушка» и «Шлагбаум». Некоторые считают их слишком тяжелыми и старомодными. Сложные чертежи не потребуются.
  2. Горизонтальные задвижные. В эту категорию попадают полосовые и шпингалетные.
  3. Задвижные вертикальные. Удобны тем, что могут держать каждую створку по отдельности в любом положении их можно установить, например, на ворота откатные со средней балкой.

Делаем засов на ворота самостоятельно

Рассмотрим, как сделать для гаража засов «Вертушка». Они довольно давно пользуются популярностью. Их можно устанавливать не только на ворота, но и использовать для закрывания сараев.

Главное преимущество такого засова – его довольно легко сделать своими руками.

Этапы работы следующие:

  1. Подготовить чертежи будущего засова со всеми необходимыми размерами.
  2. Взять деревянный брус нужной длины, желательно, чтобы она была не меньше 2/3 ширины одной створки. Если брус из дерева, то толщина выбирается не менее 5 сантиметров.
  3. Выбрать створку, в ней надо проделать скв

Виды, изготовление и установка засовов для ворот своими руками

Самостоятельно сделать надежные и качественные засовы для ворот или калитки – вполне реальная задача. При этом установка засова может быть произведена как во время монтажа ворот, так и после него.

В настоящее время широко используются несколько основных разновидностей засовов, которые отличаются друг от друга по типам конструкций, форме, и внешнему виду. Некоторые из них считаются универсальными, другие подходят только к определенным типам ворот.

Засовы для ворот

Основные типы запоров

  • поворотные,
  • ригельные,
  • сдвижные.

В большинстве своем засовы отличаются несложной конструкцией, и для их оборудования не обязательно быть крутым профессионалом.

Засов вертушка

Чаще всего данный тип засова используется для оборудования двустворчатых ворот. «Вертушку» несложно изготовить самостоятельно. Процесс изготовления данного засова не предполагает производства сложных элементов. Благодаря своей простой конструкции и прочим характеристикам этот вариант является весьма популярным и востребованным.

  1. Для оборудования «вертушки» следует подготовить три бруска из дерева (толщина - 50 миллиметров). Длина двух из них должна составлять 50 сантиметров, а еще одного, являющего собой движущуюся часть конструкции, - полтора метра.
  2. Крепим каждый из одинаковых брусьев симметрично на противоположные створы. Крепеж должен быть жестким, с этой целью мы заранее производим сквозное сверление отверстий для болтов. Альтернативой брусьям может быть профиль из металла, который приваривается или крепится болтами по тому же принципу.
  3. Крепим брус-задвижку ближе к краю одного из створов посредством длинного болта: брус должен крутиться без всякого сопротивления.

Основные типы запоров

Засов шлагбаум

Конструкция запора данного типа достаточно проста, поэтому им нередко оборудуют ворота гаражей или других хозяйственно-технических помещений.

В качестве материала для изготовления «шлагбаума» необходимо подготовить металлическую пластинку или брус. В варианте с использованием пластины для ее фиксации используем навесной замок (для этого понадобится заранее оборудовать под него петли).

  1. Производим крепление бруса или металлической пластины (длина 60 сантиметров) на один из створов ворот посредством болта (примерно на треть от края створа).
  2. В варианте с брусом берем два отреза швеллера (длина 10 сантиметров) и привариваем. Ширина отрезов должна быть соответственной ширине бруса, для его легкого вхождения. В случае, если мы используем пластину, альтернативой швеллеру будет металлический уголок, который обрезается с одной стороны (для плотного вхождения пластины между ним и створом) и приваривается.

Действие механизма основано на принципе шлагбаума, отсюда и пошло его название.

Засов шлагбаум

Сдвижной засов

Данный тип запоров широко используется при оборудовании калиток и ворот

Если вы решили сделать выбор в пользу сдвижного засова, вам потребуется подготовить металлическую пластину длиной 40 сантиметров и шириной 50 миллиметров, которая, собственно, и будет обеспечивать работу механизма, за счет движения вперед и назад в оборудованных пазах. Крепеж пазов осуществляется при помощи сварки или болтов. После этого вставляем в пазы пластину.

Для того, чтобы сделать конструкцию более надежной стоит дополнительно оборудовать ворота вертикальными запорами. Для их устройства нам потребуются несколько прутьев, имеющих Г-образную форму, диаметром 10 миллиметров. Если мы имеем дело с гаражными воротами, оптимальным вариантом будет закрепление одного такого упора сверху каждого створа, для его фиксации при закрытии. Если мы оборудуем стандартные распашные ворота – правильным решением станет установка двух упоров в нижней части каждого створа.

Сдвижной засов

Засов в виде шпингалета

Данная модель, как и, предыдущая отличается простотой конструкции. При выборе этого типа запора также рекомендуется установка вертикальных засовов

  1. Для того, чтобы изготовить засов-шпингалет мы возьмем металлическую трубку диаметром не меньше десяти миллиметров. Разрезаем трубку на три части посредством болгарки. Длина одного из отрезов должная составить 10 сантиметров, двух других – 5 сантиметров.
  2. Горизонтально привариваем длинный отрез трубки к краю створа, а один из коротких – к краю противоположного створа, симметрично длинному.
  3. Вставляем в отрезы трубки шпингалет, основой для которого отлично послужит прут Т-образной формы с диаметром, соответствующим диаметру трубки. Задвигаем шпингалет до упора и надеваем на его конец последний отрезок трубки, привариваем его.
  4. Для того, чтобы надежно зафиксировать засов, крепим кусок металлической пластинки под его ручку.

Засов в виде шпингалета

Засов с запорным механизмом

Запоры данной конструкции повсеместно применяются для оборудования ворот из металла.

  1. К верхней части корпуса конструкции привариваем арматурный прут, диаметр которого должен составлять не менее 15 миллиметров. За этот «палец» мы в дальнейшем будем заводить другой изогнутый прут, стоящий на анкерном стержне, и, таким образом осуществлять закрытие засова.
  2. Для того чтобы закрепить анкерный стержень необходимо приварить отрез трубки соответствующего диаметра к верхней части корпуса конструкции. Еще один отрез следует закрепить в нижней части корпуса. Установив стержень, завариваем дно нижнего отреза: в результате анкер будет свободно вращаться в трубке, служащей ему как бы подставкой.
  3. Делаем пропил в анкерном стержне, используя болгарку. В пропил вставляем металлическую пластину, которую крепим посредством болта. После этого оборудуем на створе крючок.

Засов с запорным механизмом

Видео

С этим материалом читают так же:

Виды конструкций ворот и материалы их изготовления

Установка своими руками ворот разных конструкций

Строительство заборов своими руками - пошаговая инструкция

Строительство заборов из профнастила своими руками

Строительство забора из кирпича своими руками

Как сделать засов или задвижку на распашные ворота из профнастила своими руками

Вопрос о том, как сделать засов на ворота, является достаточно актуальным, потому что при помощи дополнительного засова вы сможете уберечь от воров свой автомобиль и другое имущество, которое находится в гараже или на дачном участке. Самостоятельно сделать подобное устройство не сложно, но такая мера предосторожности является достаточно эффективной.

засов ворота

Простой деревянный засов для распашных ворот


Не всегда дорогие замки могут обеспечить надежную сохранность вашего автомобиля или других вещей, которые находятся в гараже. Но если вы сами позаботитесь об их безопасности, то сможете эффективно противостоять ворам.

Своими руками можно сделать простые, но очень надежные запоры, которые ворам будет не под силу вскрыть, и ваше имущество будет в безопасности. Чтобы создать такие конструкции, не требуется много денег и специальных знаний, достаточно уметь пользоваться инструментами, иметь немного свободного времени и фантазии.

Вернуться к оглавлению

В чем преимущество дополнительных запоров

Автомобиль всегда привлекал воров, и часто их не останавливает даже то, что он находится в гараже. Очень часто в гаражах используются современные раздвижные ворота, которые имеют много преимуществ.

дополнительные запоры

Так выглядят дополнительные запоры для ворот


Но, несмотря на это, есть у них и существенный недостаток - при помощи грубой силы их достаточно просто взломать. Если прекращает поступать питание на привод, то механизм открывания створок не работает и автовладельцу приходится открывать их вручную. Этим часто и пользуются взломщики. Для того чтобы обезопасить ваш автомобиль и имущество от кражи из гаража, целесообразно использовать дополнительные засовы, а в некоторых случаях не будет лишним повесить дополнительно и навесной замок.

Смысл сделать дополнительный засов на ворота есть тогда, когда в воротах есть встроенная калитка или вторая дверь, которая выходить во двор или во внутреннее помещение. Если вы решили дополнительно установить фиксатор-затвор, то сможете им пользоваться и при открытых дверях. Он поможет вам зафиксировать их в открытом положении, и они не смогут произвольно закрыться и при этом повредить автомобиль.

фиксатор для ворот

Чертеж затвора фиксатора для ворот


Кроме того, в таких случаях часто происходит автоматическое срабатывание замка. Засов на ворота своими руками сделать несложно, необходимо определиться с его типом и местом расположения, в каком направлении будет двигаться запирающее устройство. Существуют основные конструкции запоров на ворота, которые наиболее часто изготавливают своими руками, отличаются они между собой направлением движения запирающего устройства:
  • горизонтальные засовы могут быть верхними, нижними и центральными;
  • вертикальные имеют такую же классификацию;
  • дополнительные засовы, которые используются для закрывания калиток или врезных дверей.

Независимо от того, будут засовы расположены на полотне ворот или на раме, в любом случае их запирающий механизм должен располагаться перпендикулярно направлению движения створок.

самодельные засовы

Самодельные засовы для распашных ворот


Если говорить о типах конструкции таких устройств, то они могут быть накладными, сдвижными или накидными; врезными; поворотными, ригельными или винтовыми; могут фиксироваться при помощи пазов, пружины или поворотной конструкции.Вернуться к оглавлению

Самостоятельное изготовление засова

Конечно, можно купить такое устройство в магазине, но если у вас есть элементарные навыки выполнения слесарных работ, вы сможете сделать его своими руками. Можно найти уже готовые чертежи, а можно сделать их самостоятельно, с учетом размеров ваших ворот.

Для изготовления самой простой задвижки вам понадобится стальная труба, полоса, куски листового металла и уголков.

Кроме этого, вам понадобится сварочный аппарат, болгарка, измерительные инструменты, молоток. Если у вас распашные или поворотно-развдижные ворота, то для них подойдет засов любого типа. Эффективно использование фляжных запоров, которые действуют как запор крышки молочного бидона.

самодельный засов

Конструкция самодельного засова из профильных труб

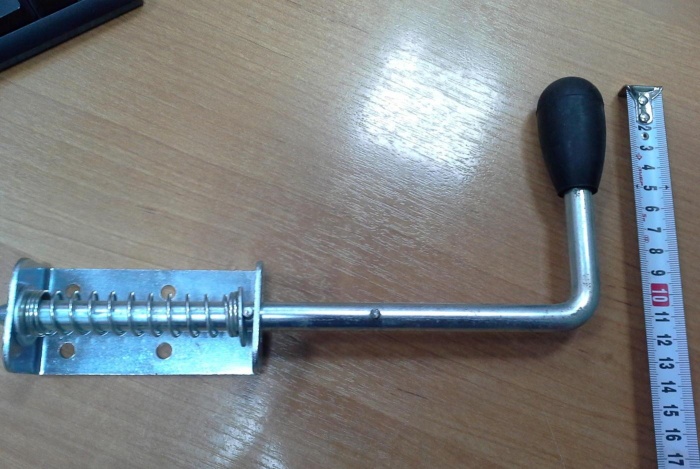

Можно использовать контейнерные или пружинные запоры, все они обеспечивают надежную фиксацию створок.
Если у вас откатные ворота, то для дополнительной их фиксации необходимо использовать вертикальный запор. В домашних условиях проще всего сделать шпингалетный запор сдвижного типа.

Для этого вам потребуется отрезок трубы, в котором делают отверстие, после чего в него вставляют кусочек прута или арматуры. Дальше устройство фиксируют на створках ворот, и оно работает по принципу оконного шпингалета.
самодельный затвор
Но данный тип имеет недостаток в том, что полотно не притягивается к раме и чтобы это сделать, необходимо прилагать определенные усилия. Достаточно просто изготовить запор винтового типа, с его помощью легко притянуть полотно к раме, а если использовать двойную резьбу, то можно использовать в качестве дополнительного замка.

Недостатком такой конструкции является то, что процесс ее открывания и закрывания занимает достаточно много времени. Если вы решили самостоятельно сделать такое устройство, то необходимо позаботиться о том, чтобы оно не мешало воротам выполнять свои функции, и было малозаметным.

Вернуться к оглавлению

Создание запора-вертушки

Эффективным и простым запором является вертушка на калитке или на двустворчатых воротах.
Изготовить такой вид запора несложно и справиться с данной задачей сможет любой домашний мастер.
При пользовании вертушкой вам не нужно прилагать больших усилий, она обеспечивает прочное и надежное закрытие створок. Учтите, что купить в магазине вертушку не получится, так как несмотря нее популярность, такой запор в промышленных масштабах не выпускают.

Для крепления перекладины, роль которой играет брусок толщиной 40-50 мм, можно использовать сквозной болт, а можно его приварить изнутри на створке ворот. Перекладина не фиксируется и может двигаться поворотным движением. В процессе закрытия, она упирается в клиновидные бруски и таким образом обеспечивает надежную фиксацию створок, в результате чего они плотно прилегают друг к другу.

запор вертушка

Элемент запора –вертушки для распашных ворот


При использовании вертушки необходимости в использовании других засосов нет, так как работает она надежно, а поскольку снаружи детали механизма отсутствуют, то вскрыть его невозможно, разве что путем разрезания дверного полотна при помощи специального оборудования.Вернуться к оглавлению

Еще один вариант засова

Сейчас очень часто на дачах в гаражах или сараях делают ворота из профнастила. В этом случае все замки и запоры крепят к раме, которая может быть сделана из уголка или профильной трубы. Для таких ворот запоры проще всего сделать в виде сдвижных накладных механизмов, которые надежно крепятся к раме при помощи сварки.

засов ворота из профнастила

Элементы конструкции засова для ворот из профнастила


Если у вас двустворчатые распашные ворота, то необходимо сделать такой замок на каждую створку. Сначала на раме отмечают место его крепления и исходя из этого отрезают металлический прут необходимой длины, после чего определяют место, где он будет входить в землю. Чтобы такой засов можно было легко закрывать и открывать, в верхней его части приваривают небольшие отрезки прута. Длина прута должна быть такой, чтобы он надежно фиксировал створки и достаточно глубоко входил в землю.

Для движения засова, на раму приваривают 2 кольца, которые будут направляющими, можно для этого взять большие гайки. Для того чтобы защитить свое имущество, необязательно покупать дорогостоящие замки, можно сделать надежные и прочные запоры своими руками. Вам просто необходимо определиться с их конструкцией, приобрести необходимые материалы и потратить немного времени для изготовления дополнительного засова.

Засовы на ворота своими руками

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная.
Его особенности зависят от типа конкретного механизма.
Засовы бывают:

  • Сдвижные;
  • Поворотные;
  • Ригельные.

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

В него входят:

  1. Швеллеры;
  2. Щеколды;
  3. Деревянные бруски;
  4. Гвозди и болтики;
  5. Крепкий шнур.

 Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот«Шлагбаум» — самый распространенный засов для двухстворчатых ворот«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых воротЗасов «Вертушка» для двухстворчатых воротЗасов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы:

  • Длина – не менее 1,5 м.
  • Толщина – от 5 до 10 см.

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны воротЗасов «Шлагбаум» используют с уличной стороны воротЗасов «Шлагбаум» используют с уличной стороны ворот
  1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
  2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).
Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

 Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовамиШпингалет лучше использовать вместе с вертикальными засовамиШпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом:

  1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
  2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
  3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Засовы на ворота своими руками – простой вариант усиления защиты собственностиЗасовы на ворота своими руками – простой вариант усиления защиты собственности

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосыДовольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосыДовольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосыДовольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы Загрузка...

Засовы для ворот

Практически на любые калитки монтируют засовы для ворот. Механизм позволяет защитить территорию от непрошенных гостей. От качества засова напрямую зависит безопасность домочадцев и частной собственности. Большая часть ворот и калиток производится с типовым замком, но сделать прочный механизм можно самостоятельно.

Типы запоров

Перед покупкой запора стоит точно определить его функции и особенности ворот. Существует несколько видов запорных механизмов, различающихся между собой типом крепежа, устройством и внешним видом. Конструкции, которые можно собрать своими руками, отличаются способом крепления на воротах. Их разделяют на:

  • Горизонтальные. Их размещают сверху, по центру или внизу ворот. Чаще всего этот тип запора используют в гаражах. Конструкции представляют собой большую щеколду, состоящую из петли-фиксатора, оболочки и металлического подвижного стержня.
  • Вертикальные. Конструкция схожа с горизонтальными запорами, их также располагают посредине, в верхней или нижней частях ворот. В качестве подвижной части выступают стальные пруты. Запоры очень удобно использовать в уличных распашных воротах или калитках.
  • Дополнительные. Подобные задвижки крепят на самих воротах и внешнем наличнике. Засовы с подобным устройством обладают средним уровнем защиты, поэтому их ставят на калитках или в паре с другим замком.

Все вышеперечисленные виды засовов имеют множество подвидов, каждый из которых можно модернизировать в зависимости от типа ворот и ваших запросов.

Важно! При использовании горизонтальных крепежей лучше устанавливать сразу 2 экземпляра сверху и снизу створок ворот. Это гораздо надежнее одного центрального запора.

Выбор конструкции

Если вы решили собрать засов на ворота своими руками впервые – то лучше отдать предпочтение простейшим конструкциям.

Засов

Одна из самых простых моделей запорного механизма. Для нее потребуется 2- 3 пары металлических скоб, шпингалет и основание. Скобы сварочным швом крепят к внутренней части калитки, продевая через них шпингалет. Чтобы при работе столбик не вылетал, к нему приваривают перпендикулярный ограничитель. Его высота должна быть выше скоб.

Запор на проушинах

Сборка конструкции занимает очень мало времени, справиться с которой по силам даже непрофессионалу. Для нее необходимы петли (проушины), их можно изготовить самостоятельно из металлической пластины. Проще всего купить готовый комплект. Каждую из проушин приваривают к одной из створок так, чтобы они плотно прилегали друг к другу при закрытии ворот. Позже в проушины вставляют стальной изогнутый стержень или обычный навесной замок.

Штырьковой засов

К углу каждой створки на месте их стыка приваривают обрезки металлической трубы длинной от 15 см. В землю, на уровне стыка ворот, вкапывают такие же трубы. В качестве запора используют две полуметровых арматуры. Их загибают по форме шпингалета и продевают в трубки вертикально.

Откидная защелка

Берется четное количество идентичных загнутых крюков от 4 штук и металлическая трубка или пластина. Зачастую на деревянные ворота устанавливают запоры подобной конструкции из древесины. Их приваривают на расстоянии 4- 10 см от места соприкосновения створок с шагом 2- 6 см. Через них продевают стержень, его можно оснастить ограничителем, как у засова. Пример запорной конструкции смотрите на фото.

Все вышеперечисленные конструкции можно собрать из простейших исходников самостоятельно. По мере износа любую из частей запоров можно заменить сходным элементом без особых затрат.

Покупные конструкции

Большая часть заводских засовов на ворота схожа с вышеперечисленными моделями. Стоимость таких конструкций может разниться в зависимости от производителя и материала. Наиболее распространены на сегодняшний день следующие виды засовов:

  • Ручка. Существуют подвижные (поворотные) и пружинные конструкции. Очень часто используются в гаражах. Изготовить такой механизм с нуля самостоятельно затруднительно. Многие комплектующие требуют высокой размерной точности. Конструкция представляет собой 3- 4 петли и изогнутую стержень с ручкой или пружиной. Первый нужно повернуть вниз для закрытия, второй приводится в действие нажатием.
  • Накладные замки. Устройство состоит из двух частей: замочной и погружной (не на всех моделях). Некоторые типы накладных замков можно закрывать изнутри, для этого предусмотрена поворотная ручка. Снаружи ворота закрываются на ключ. Установить такой механизм можно самостоятельно. На замке предусмотрены отверстия для крепежей.
  • Кодовые замки. Современный рынок предлагает широкий спектр различных магнитных и электронных устройств. Существуют гибриды, включающие в себя обычный и электронный замок с паролем. Подобные конструкции сложны в установке, но имеют более высокий класс надежности.

Заводские модели изготавливаются из прочных сплавов. Но их минус в том, что злоумышленникам очень легко изучить их устройство, просто отслеживая рынок замков.

Обратите внимание! Если ваш участок или гараж находится в неблагополучном районе или вы попросту хотите максимально обезопасить собственность – рекомендуют использовать комплексные системы защиты.

Современные запорные механизмы

Прогресс коснулся даже запорных механизмов. Электромеханический или электромагнитный замок на ворота – уже не редкость. Второй тип запоров считается одним из самых надежных. Принцип работы заключается в направленной подаче напряжения, которая и приводит в действие створку. Сила магнита очень велика, поэтому без крупной техники открыть ворота с таким замком крайне затруднительно.

Стоимость таких механизмов высока, но, по утверждению производителей, траты полностью оправдывают себя. Последние модели электромагнитных замков приводятся в действие лишь после подтверждения отпечатка пальце владельца. Собрать подобное устройство без владения профессиональными навыками невозможно.

Изготовление простейшего засова своими руками

Наиболее популярным считаются простейшие засовы, состоящие из стержня и скоб-держателей. Для изготовления такого замка понадобится:

  • болгарка;
  • сварочное оборудование;
  • электродрель;
  • стержень и труба.

Труба и стержень выбираются так, чтобы подвижная часть (стержень) свободно двигался внутри трубы. Можно использовать профильную или круглую трубу. Для тонких труб отлично подойдет толстый арматурный прут.

Трубу делят на два отрезка, размер может варьироваться в зависимости от длины створок. Отрезки приваривают к створкам на одном уровне, в них вставляют подвижную часть. Для фиксации крепят ручку или один конец загибают.

Обратите внимание! Усовершенствовать конструкцию можно, добавив к ней возвратную пружину, петли для подвесного замка и др.

Подробности изготовления засова для ворот, минусы и плюсы различных конструкций можно увидеть в следующем обзоре:

Отправить ответ

avatar
  Подписаться
Уведомление о
