Выступ кирпичной кладки над фундаментом: Максимальный свес кирпича над цоколем: как определить

При проектировке зданий у новичков часто возникают вопросы – для чего нужен цоколь из кирпича и как его грамотно обустроить. И хоть для полного освещения всех аспектов данной темы одной статьи будет явно недостаточно, мы все же постараемся рассмотреть наиболее актуальные для практики моменты.

Ниже приводится информация о требованиях к кирпичным цоколям, а также алгоритм их сооружения.

Формирование надежной опоры для стен очень важно

Кирпичная кладка по фундаменту

Необходимость цоколя

Кирпичный цоколь является деталью, которая соединяет фундамент с несущими конструкциями самого дома. И если в последнее время в некоторых проектах эта деталь может отсутствовать (сам фундамент поднимается над уровнем грунта), то ранее альтернативы кирпичной кладке в капитальном строительстве практически не существовало.

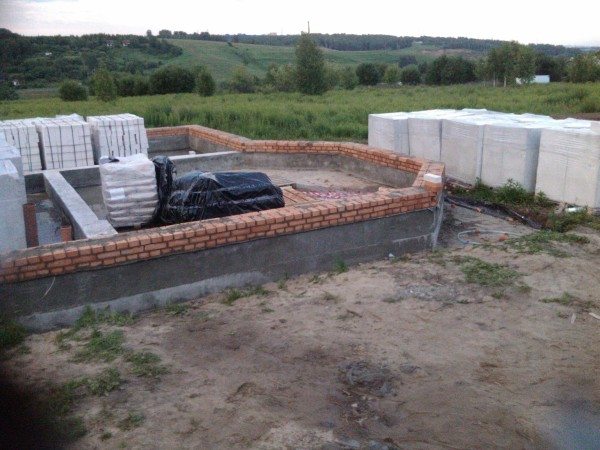

Цокольная часть выполняет множество функций

Основными функциями цокольной части являются:

• Во-первых, она обеспечивает равномерное распределение и передачу нагрузок от надземной части к фундаменту. Цоколь, спроектированный с учетом всех особенностей здания, способствует существенному увеличению срока его службы.
• Во-вторых, именно цоколь является элементом, ограждающим фундамент от разрушающих атмосферных воздействий. Его эффективная гидроизоляция позволяет защитить капитальное основание, как от почвенной влаги, так и от атмосферных осадков.
• Также не стоит забывать и о теплоизоляционной функции. Кирпич для цоколя в большинстве случаев обладает более высокими показателями сопротивления теплопередаче, а это значит, что здание будет терять меньше энергии в нижней части, и на отоплении можно будет сэкономить около 15%.

Выдвигаемые требования

Итак, зачем нужен данный элемент, мы разобрались. Теперь нужно понять, каким он должен быть.

К цоколю, сложенному из строительных блоков, выдвигаются следующие требования:

• Минимальная ширина для дома из кирпичной кладки – 510 мм, для дома из бруса – 250 -270 мм.
• Ширина цоколя из кирпича должна подбираться с таким расчетом, чтобы свес крайних блоков за пределы фундамента составлял не менее 25 мм. Этот выступ обеспечит защиту гидроизоляции основания от попадания осадков.
• Также возможно создание западающей конструкции,при которой свес кирпича над цоколем составляет около 40-50 мм. В дальнейшем этот зазор будет скрыт за счет облицовки.

Конструктивные решения

• Для раствора необходимо использовать цемент марки не ниже М200. Оптимальная консистенция -1 часть цемента, 6,7 части песка, 6,7 части извести.
• Минимальная высота составляет 250-300 мм от верхнего края основания. Как правило, в большинстве случаев кладут цоколь от 50 см, а при обустройстве цокольного этажа – от 1,5 м.
• Гидроизоляция цоколя обязательно укладывается в двух местах: между фундаментом и первым рядом кирпичной кладки, и между последним рядом кладки и стенами. Такая двухконтурная компоновка обеспечивает максимальный уровень защиты от вертикального перемещения влаги.

Выбор материала

Одним из наиболее важных параметров является выбор оптимального материала.

Марка кирпича для цоколя должна подбираться в соответствии с условиями строительства и планируемой нагрузкой на несущие конструкции:

Силикатные блоки можно использовать только в сухом климате

• Силикатные блоки для возведения цокольной части здания малоприменимы. Все дело в том, что силикатная масса отличается высокой (по меркам стройматериалов, естественно) гигроскопичностью. При попадании влаги блок начинает набухать, и его прочность постепенно снижается.

Обратите внимание!
Цоколь из силикатного кирпича допускается только в условиях очень сухого климата при обязательной укладке многослойной гидроизоляции.

• С технологической точки зрения красный кирпич, при производстве которого присутствует стадия спекания, куда больше подходит для этой задачи. Однако его гигроскопичность все же несколько выше, чем необходимо в данном случае, потому без гидроизоляции не обойтись.

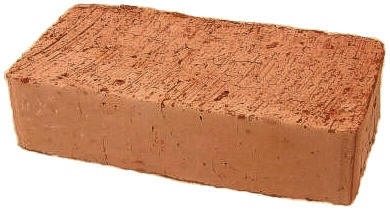

Красный рядовой кирпич М100

• Что же касается марки изделия, от которой напрямую зависит его прочность, то здесь специалисты расходятся во мнениях. Некоторые утверждают, что М100 будет достаточно, другие же настаивают на том, что использовать можно кирпич не хуже чем М150 (а при больших объемах разница по стоимости весьма существенна).
  Рисковать в данном случае не стоит, поскольку М150 номинально выдерживает 50 циклов влаги – и это как раз тот минимум, на который нужно ориентироваться.
• Если же вы возводите дом на участке с высокой влажностью, или для вашей климатической зоны характерны обильные осадки – то нужно выбирать блоки М250. Да, цена у них «кусается», но зато основание будет с достаточным запасом надежности.
• Клинкерные и керамические кирпичи обладают не только хорошей несущей способностью, но и надежной защитой от влаги. Если с финансовой точки зрения вы можете позволить использовать этот материал – смело приобретайте. Цоколь будет куда более долговечным, чем сложенный из обычного красного кирпича.

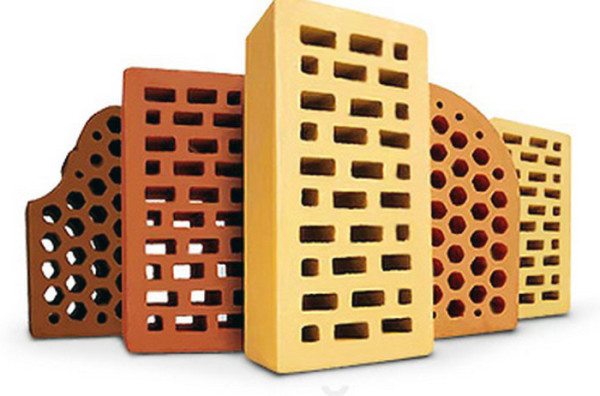

Клинкерные изделия – один из наилучших вариантов

Также при выборе материала следует остановиться на таком вопросе как особенности самих блоков. Цоколь из пустотелого кирпича многими мастерами «старой школы» рассматривается как нечто несуразное – только полнотелый и никаких вариантов!

На самом деле современные технологии позволяют производить пустотелые блоки, которые по прочности ничуть не уступают полнотелому кирпичу. Естественно, необходимо выбирать качественные изделия, которые по определению не могут стоить дешево.

Технология кладки

Кладем кирпич

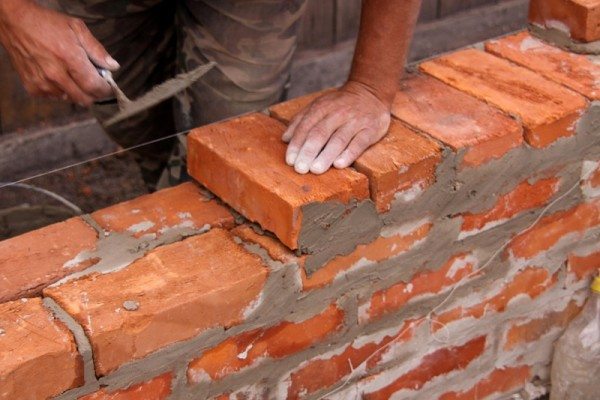

Фото процесса кладки

Сама методика кладки своими руками имеет несколько особенностей:

• Для предотвращения просачивания влаги снизу на капитальное основание укладываем гидроизоляцию. Строительные нормативы предусматривают монтаж двух слоев рубероида с обязательным проклеивание мастикой.
• Поверх гидроизоляции укладываем тонкую цементно-песчаную стяжку. Ее задача – выровнять поверхность под кирпич.

Выставление углов

• Далее по всем четырем углам без раствора укладываем строительные блоки. Проверяем их положение с помощью уровня, а также тщательно сравниваем длины диагоналей. Они должны быть равны, в противном случае необходимо внести корректировки в положение углов.

Контроль геометрии очень важен

• Далее приступаем к порядовой кладке. Первый ряд желательно укладывать тычковым способом, а следующие – по установленной схеме (в полтора или два блока).
• Через каждые четыре ряда необходимо выполнять армирование цоколя из кирпича. Для этого в шов закладываем металлическую сетку из проволоки толщиной 2-4 мм. Ячейка сетки должны быть от 50х50 до 100х100 мм.

Совет!
На расстоянии около 150 мм от земли в кладке цоколя необходимо предусмотреть вентиляционные отверстия.

• После выведения конструкции на запланированную высоту необходимо уложить второй слой гидроизоляции. Его устройство аналогично первому слою.
• Также желательной будет обмазочная гидроизоляция, при которой возведенная кирпичная кладка снаружи и изнутри покрывается влагозащитной мастикой.

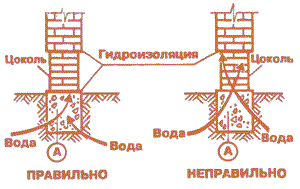

Схема гидроизоляционных работ

В некоторых случаях (например, при кладке цоколя под многоэтажный дом из пустотелого материала) поверх гидроизоляции укладывается монолитный армированный пояс. Основная задача этого пояса – равномерно распределять нагрузки от стен и перекрытий на конструкцию цоколя.

Утепление и отделка

После завершения описанных в предыдущем разделе операций выполняются все сопутствующие строительные работы. К цоколю мы возвращаемся только тогда, когда возникает необходимость в его отделке.

Теплоизоляция весьма желательна

Инструкция в данном случае имеет следующий вид:

• С помощью уровня контролируем плоскость всех вертикальных поверхностей.
• Выступы и наплывы размером более 5 мм стесываем с помощью долота, крупные впадины заполняем цементным раствором.
• Оклеиваем цоколь по всей площади полистирольными плитами, для дополнительной фиксации используя дюбель-зонты.
• Поверх утеплителя для цоколя прикрепляем штукатурную сетку или металлические направляющие для монтажа декоративной отделки.

Когда утепление завершено, можно переходить к заключительному этапу работы:

• Если используется сухая технология облицовки, то на нижнюю часть стены устанавливается каркас для обшивки. При этом крепления каркаса фиксируются на несущей поверхности сквозь слой теплоизолятора.

Совет!
Если вы планируете обшивку по каркасу, то кронштейны удобнее устанавливать до начала утеплительных работ.

• К кронштейнам крепится металлический профиль или деревянные брусья.
• На каркасе фиксируются керамические или фиброцементные панели со встроенным стальным крепежом. В качестве альтернативы может использоваться специальный цокольный сайдинг.

На завершающем этапе выполняем облицовку

Бескаркасная облицовка также возможна:

• По штукатурной или металлической сетке, закрепленной поверх утеплителя, наносим слой клея для цокольной плитки.
• Плитку (клинкер, натуральный или искусственный камень), приклеиваем к утепленной поверхности и тщательно выравниваем.

В любом случае по верхнему краю цоколя монтируем стальной или керамический водоотлив, который будет защищать кирпичную кладку от затекания дождевой и талой воды.

Вывод

Выбрав подходящий кирпич на цоколь, проведя кладку, утепление и облицовку по всем стандартам, мы получим качественную и долговечную опору для стен нашего дома. Трудоемкость стоящей перед нами задачи, конечно, впечатляет – но и сама стройка требует приложения немалого количества усилий. Более подробно описанный процесс показан на видео в этой статье, так что перед началом работ рекомендуем внимательно его изучить.

Отличная статья 0

Архитектурно-конструктивные элементы стен

Все здания, несмотря на их отличие по техническому решению, состоят из отдельных конструктивных частей. Стены – одна из них. Предлагаю рассмотреть архитектурно-конструктивные элементы стен, познакомиться с их названием и назначением.

Проектируя здания, исходят и из эстетических соображений, придавая фасаду вид с привлекательными пропорциями наружных элементов стен здания.
Для исключения монолитности (однотипности) условно разбивают поверхности по вертикали ( пилястры, например, раскреповки) и горизонтали ( цоколя, карнизы).

Основные элементы стен

Цоколь

Нижняя часть здания (стенок), находящаяся на фундаменте, несколько выступающая за плоскость фасада, именуется цоколем. Он соединяет фундамент со стенами.

Верх цоколя (кордон) устраивается горизонтально, поэтому строение с высоким цоколем (50-60см) воспринимается архитектурно законченным, возвышающимся, как на пьедестале. Кроме архитектурно-конструктивной выразительности, цоколь защищает постройку от проникновения атмосферных осадков.

Между фундаментом и цоколем устраивается гидроизоляция, чтобы предотвратить попадание влаги в кладку. В отдельных случаях, когда материал стенок и цоколя разный, то гидроизоляционный слой предусматривают и поверх цоколя.

Для не сейсмических районов — это рулонная гидроизоляция ( рубероид, современные рулонные материалы). Для сейсмической зоны — это гидроизоляция из цементного раствора М – 100, 150, толщиной 30мм.

Цоколь выступает важным архитектурно-конструктивным элементом, образуя основание строения, он придает ему не только зрительную, но и конструктивно большую устойчивость. Отделать его нужно прочными водоустойчивыми и морозоустойчивыми материалами.

Это могут быть:

• Штукатурка с добавками гранитной, мраморной крошки, просто штукатурка;
• Облицовка кирпичом с расшивкой швов;
• Природный или искусственный камень;
• Облицовка натуральной, искусственной плиткой и прочие варианты.

Архитектурно-конструктивные элементы стен придают строению пропорциональность форм и размеров, улучшают зрительное восприятие строения в целом.

Проемы

Проемами называются крупные отверстия, оставленные при возведении стен для оконных, дверных блоков, печей. Расстояние между проемами именуют простенками.
Виды простенков:

• рядовыми – между соседними проемами;
• угловыми – между углом здания и близлежащим проемом.

Верхняя, боковые области, окружающие проем, называются откосами (притолок). В кирпичных наружных стенах кладка в проемах устраивается с выступами в четверть кирпича (со стороны улицы).

Перемычки

Конструкция, перекрывающая дверные, оконные, арочные проемы, называется перемычкой. Перемычки поддерживают расположенные выше стенки, перекрытия. Они должны опираться на стеновую кладку.
По несущей способности перемычки подразделяются :

• Несущие элементы – должны нести весовую нагрузку стенового материала над ней, перекрытия плюс собственный вес;
• Не несущие – лишь собственный вес и нагрузку от стенового материала над собой.

Более распространены в строительстве сборные железобетонные изделия, размеры которых принимают в зависимости от нагрузки, размеров перекрываемого пространства, толщины стен, на которую она будет опираться. Монолитные перемычки по стоимости и трудоемкости нецелесообразны, но возможны.
Глубина заделки составляет:

• для несущих – 250мм;
• для ненесущих элементов — не менее 125мм;
• для перегородок – 200мм.

Они монтируются на слой раствора толщиной не более 15мм. Перемычка по геометрической форме может быть брусковой, плитной, фасадной и балочной. Если они перекрывают не типовой размер по ширине, то ее изготавливают по индивидуально размещенному заказу.

Архитектурно-конструктивные элементы стен – в частности перемычки могут устраиваться и кирпичного типа при условии, что ширина перекрываемого пространства не более 2 метров, при небольшой нагрузке от выше уложенного материала стенового материала, в не сейсмических районах, при отсутствии вибрации. Их применяют только в не несущих стенах.

Кирпичные перемычки в зависимости от методики кладки бывают:

• Рядовые перемычки – кладка выполняется обычного типа, как сплошной пояс, раствор применяется повышенной марки, осуществляется особый контроль качества. Высота кладочного слоя рассчитывается проектом, и не должна быть меньше четырех рядов.
  При устройстве перемычки снизу ее устанавливается опалубка, на которую укладывается слой цементного раствора толщиной 30мм. В этот слой утапливается арматура, сечение и количество стержней которой определяется проектом.
• Арочные перемычки выкладываются по устроенной опалубке , выполненной в виде дуги заданной кривизны. Кирпич укладывается на ребро. При этом швы между соседними кирпичами получаются клинообразной формы. Число рядов кладки должно соблюдаться нечетным.
  Их в настоящее время применяют редко, в большинстве своем для придания строению архитектурно-конструктивной выразительности. В основном они присутствуют в зданиях старой постройки.

Карнизы

Карнизы – это горизонтальные выступающие части стены. Главный или венчающий – это верхний карниз. Он рассматривается как один из основных элементов наружных стен, завершая архитектурно-конструктивный ансамбль строения. По функциональности служит для отведения осадков с крыши.

Архитектурно-конструктивные элементы стен — карнизы проектируются с учетом размеров постройки, этажности, принадлежности и гармонии с основной застройкой вокруг.

Монтируются, как правило, железобетонные сборные элементы, которые крепятся анкерами. Если предусмотрен небольшой вылет карниза, то его выполняют из кирпича, путем напуска кладки (полнотелый кирпич).

Карнизы над проемами (оконными, дверными) именуют сандриками. Плоскость фасадов можно разделить дополнительными, промежуточными карнизами простой формы — поясками.

Деформационные швы в стенах здания

При большой длине здания оно может не одинаково реагировать своими частями на внешнее воздействие. Это температурные перепады, неравномерная осадка, сейсмические колебания, что чревато появлением трещин, понижающих несущую способность строения.

Температурные швы разделяют строение на отдельные части от фундамента до крыши. Ширина их рассчитывается исходя из температуры зимнего периода, марки растворов, стенового материала. Например, чем ниже температура зимой, тем чаще устраиваются швы.

Осадочные швы выполняют там, где ожидается неравномерность осадки. На границе разных по структуре грунтов, на стыке построек с разной этажностью, прочих подобных вариантах. Здесь разрезка производится от низа фундамента.

Антисейсмические швы предусматривают в зонах повышенной сейсмичности по принципу, что каждый отдельно стоящий отсек должен быть устойчив к подземным толчкам.

Вентиляционные каналы

Во внутренних стенах отапливаемых зданий устраиваются дымовые и вентиляционные каналы. Они выкладываются из кирпича, могут быть железобетонными(вентиляционные). Их проектируют для воздухообмена в помещениях с повышенной влажностью, с присутствием продуктов горения, интоксикации, прочих подобных моментах.

Из каждого помещения предусмотрен по нормам отдельный вытяжной канал. Каналы не должны сообщаться между собой, а вытяжка происходит на улицу через вентиляционные оголовки на крыше.

Лоджия, балкон, эркер

Это тоже архитектурно-конструктивные элементы стен, обеспечивающие дополнительную полезную площадь и эксплуатационные удобства. Они служат для хозяйственных нужд, их можно присоединить к помещению, где они находятся.

Балкон – это консольная плита из железобетона, заанкереная в наружную стену. Ограждается перилами, балконы застекляются и отделываются изнутри, чтобы исключить доступ осадков, а могут оставаться открытыми.
Некоторые владельцы вторых этажей не имеющие балкон, сами устраивают их, опирая на стойки, но на это нужно специальное разрешение и проект с расчетом нагрузок на опорные части.

Лоджия ограждена с боковых сторон стенами, а сверху перекрытием. Стены опираются на фундамент, выполненный специально для ограждающих стенок лоджии. Она по несущей способности превосходит балкон. Ее также можно застеклить и сделать отличное подсобное помещение.

Эркер выступает за плоскость стены, увеличивая внутреннее пространство изнутри. Он остеклен и соединен с внутренним помещением. Это характерно в особенности в домах старой постройки с архитектурно-конструктивными наружными формами. По форме в плане он может быть разной конфигурации в зависимости от архитектурно-конструктивного решения.

Парапет

Наружные стены довольно часто завершаются парапетом, который является продолжением кладки и возвышается над крышей. Он предназначен для ограждения крыши, по архитектурно-конструктивному решению представляет собой прямоугольную стенку высотой равной 0,7 – 1метр. Парапет, кроме того, служит архитектурной деталью, украшающей здание.

Прочее описание элементов стен

Существуют и другие более мелкие архитектурно-конструктивные элементы стен. К ним относятся:

Фронтон – стенка, закрывающая чердачное помещение на двухскатной крыше с торца, обрамленная выступающими за плоскость карнизами.

Щипец тот же фронтон, только без карниза в нижней части у основания.

Ниши – глухое углубление в стенах. В них утапливают радиаторы отопления, устраивают встроенные шкафы, сантехническую разводку, прочее.

Гнезда – небольшие отверстия или углубления, предназначенные для прокладки в гильзах трубопроводов, заделки концов конструкций, прочего.

Пилястры – узкие вертикально расположенные выступы стенок, служат для местного их усиления при большой длине или высоте, с прямоугольным сечением в плане. Они могут иметь фундамент, базис, капитель, чем зрительно напоминают колонны.

Подобные выступы полукруглого сечения именуются полуколоннами. Пилястры, полуколонны придают зданию эстетическую торжественность, монументальность.

Контрфорсы – конструкции, повышающие устойчивость стен, представляющие собой выступы из них, имеющие наклонное наружное ребро. Эта конструкция придает дополнительную жесткость, прочность при восприятии горизонтальных нагрузок.

Стены иногда выполняются с уступами по высоте кладки, которые именуются обрезами. Уступы на плоскости фасадов по его длине называют раскреповка.

Все архитектурно-конструктивные элементы стен имеют свое функциональное назначение, а также придают зданию архитектурную красоту, выразительность, индивидуальность.
