Высота ростверка под газобетон – Свайно-ростверковый фундамент под газобетон: фото, видео. Высота ростверка под газобетон

Содержание

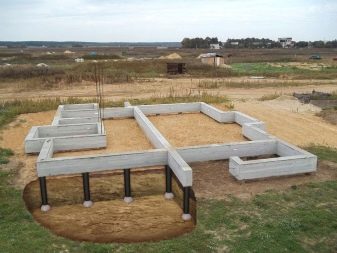

Свайно-ростверковый фундамент под газобетон: технология монтажа

Свайно-ростверковый фундамент под газобетон применяется в строительстве зданий и сооружений, которые планируются на местности с влажными грунтами. Вследствие повышенной влаги основа под газобетонные блоки деформируется и приводит к проседанию конструкции. Использование свайного фундамента с ростверком позволяет уменьшить расходы на материалы и работы, а правильный и качественный его монтаж повышает устойчивость и надежность фундамента.

Особенности использования

Применение свайно-ростверкового, или как его еще называют, свайно-ленточного фундамента актуально при возведении домов со стенами из легких конструкций. Рекомендуют использовать такой фундамент при грунтах, которые промерзают глубоко внутрь. Установка свай происходит ниже уровня промерзающего слоя. Чтобы увеличить их максимальную нагрузку, внизу свай фиксируют опорную доску, которая особенно важна в зимний период. Ведь при минусовой температуре в холодное время года происходит расширение столба, в результате чего он выходит из грунта и тем самым поднимает опору. А, значит, только свайно-ростверковый фундамент подходит при постоянных низких температурах и обеспечивает крепкую основу под сооружение.

Зачастую применяется свайный фундамент с ростверком при постройках малоэтажных домов. Такое основание под дом значительно сократит расходы на бетонный раствор и ускорит процесс сооружения. Подведя итоги, можно выделить основные причины применения свайно-ростверковой основы:

  • Использование свайной основы с ростверком актуально при каркасно-щитовом сооружении.
  • В районе планируемого возведения наблюдаются обрывистые неровности рельефа.
  • Почва на месте будущей постройки пористая и насыщена влагой.
  • Глубина промерзания почвы больше 1,5 метра.
Вернуться к оглавлению

Плюсы и минусы

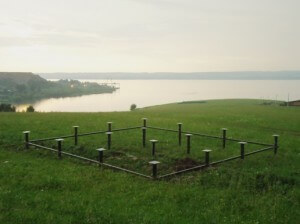

Монтаж свайно-ростверкового фундамента возможен на слабых грунтах.

Свайный фундамент для газобетона с ростверком имеет ряд преимуществ:

  • Относительно небольшие экономические затраты на монтаж. Наибольшей выгоды достигают путем собственноручного возведения свайно-ростверкового фундамента, тем более сложностей эта работа не вызывает. Нужно буровой установкой сделать отверстия для монтажа свай ниже уровня промерзания грунта на 1,5 метра. Экономия заключается в применении свай, которые заполняются бетонным раствором в отверстия непосредственно на строительной площадке.
  • Монтаж свайно-ростверкового фундамента возможен на слабых грунтах при наличии следующих факторов: промерзание почвы большой глубины, вода в почве близко к поверхности, возможность собственноручного монтажа, минимальные затраты на строительство, армирование и материалы, глубина промерзания почвы высокая, на постройку свайного фундамента из газобетона уходит 2-3 недели.
  • Прочность. Устойчивость и прочность конструкции происходит за счет механически связанного контура свай. В результате чего устраняются перекосы и неровности осадки зданий. Прочность сооружений достигается за счет монолитной конструкции. Также отсутствует необходимость в разгрузочном кране, ведь опалубка в данном случае постоянна.

Но, несмотря на все плюсы фундамента из свай с ростверком, существуют некоторые минусы:

  • Использование свайных фундаментов под газобетон исключает возможность сооружения подвала.
  • Возведение дома с ростверком грозит проседанием. Рано или поздно это случится, но чтобы потянуть процесс осадки здания с фундаментом из бетонных блоков, используют различные подсыпки пространства под ростверком.
Вернуться к оглавлению

Устройство основания

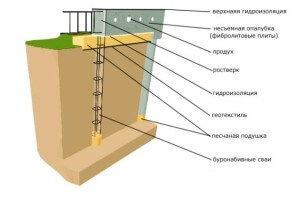

Расчет фундамента для дома из газобетона.

Монтаж основания под газобетонные блоки начинается с расчетов, которые проводят, исходя из анализа почвы на участке с будущей постройкой. Такие расчеты позволяют определить будущую нагрузку на почву и сваи. Немаловажно рассчитать максимальную нагрузку, которую выдерживают строительные конструкции и количество нужных свай для монтажа дома.

Чтобы углубление свай было возможно на большую глубину, им придают устойчивости за счет опоры на поверхность с более прочными характеристиками. Также применяют армирование свай для повышения надежности и стойкости к морозу. В свою очередь ростверк является основанием для стен планируемого сооружения, а также способствует равномерному размещению нагрузки от здания к сваям. Чтобы предотвратить промежутки между сваями, применяют армирование.

Вернуться к оглавлению

Технология монтажа

Устройство свайных фундаментов с ростверковым элементом заключается в перемещении загруженных или незагруженных свай в почву. В свою очередь, ростверк состоит из разных материалов или является комбинированным, что означает заполненная бетонным раствором система металлических брусков. Для монтажа монолитных свайных фундаментов с ростверком используют специализированную технику.

Вернуться к оглавлению

Подготовка опоры и арматуры

Устанавливая фундамент из газобетона с блоками под стены зданий и сооружений, подготавливают опору. Для монолитных конструкций применяют арматуру из железобетонных балок. Ростверк монтируется высотой около 30 см и шириной в пределах 20-60 см.

Вернуться к оглавлению

Разметка участка

Начинают разметку участка со снятия плодородного слоя почвы глубиной 50 см и ровняют поверхность. После чего отмечают углы, стены и делают метки на месте будущих свай. Разметка участка осуществляется по следующему принципу:

  • Помещают палочки по длине и ширине фундамента с шагом, который получился в расчетах.
  • После чего между установленными палками натягивают веревку или леску.
Вернуться к оглавлению

Бурение ям

После того как произвели разметку основания под газобетонные блоки, приступают к бурению ям специализированной техникой. Отверстия в грунте осуществляют с помощью сваезабивной или буронабивной техники.

Вернуться к оглавлению

Установка свай

Закончив работу с бурением отверстий в грунте, приступают к установке свай. Сборка свай осуществляется тремя этапами. Сначала в яму погружают напорные или безнапорные трубы, которые покрывают влагостойким слоем из рубероида. Далее в отверстия помещают арматурный каркас и в конце этого заливают бетоном.

Вернуться к оглавлению

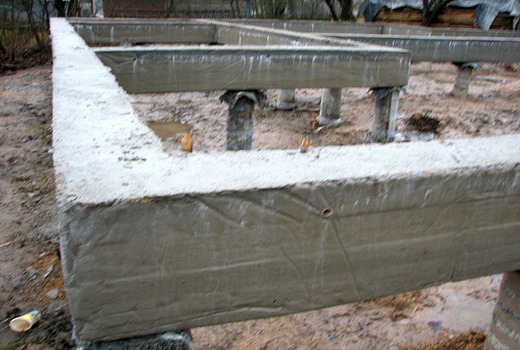

Обустройство ростверка

После того как сваи достигнут своей максимальной прочности, получившееся пространство заполняют песком, орошают водой и хорошенько утрамбовывают. Перед тем как приступить к монтажу опалубки, продумывают инженерные коммуникации, электрическую сеть и отвод сточных вод. После чего стелют защитный слой от проникновения воды и фиксируют на него арматурный каркас. Как только вся конструкция приобретет законченный вид, приступают к заливке бетонного раствора. Когда бетон застынет, приступают к разборке опалубки и убирают осыпавшийся песок под ростверком.

Вернуться к оглавлению

Ошибки при обустройстве

Иногда монтируя фундамент под газобетон с блоками, устанавливают свайно-ростверковую основу с допущением ряда ошибок:

  • Проводят неправильный расчет фундамента под газобетонные блоки. Чтобы конечный результат расчетов был верным, учитывают полную массу сооружения и свойства почвы. На свойства грунта влияет местность и движение подземных пластов. Основа под здание из газобетонных блоков — серьезный шаг, от которого зависит прочность и долговечность дальнейшей конструкции. Важно провести правильные расчеты, для этого следует обратиться к строительным инженерам с хорошей репутацией, так как вычисления эти очень сложные и ответственные.
  • Неправильный выбор между висячим и загубленным ростверком. Для плавной осадки дома с минимальными потерями используют висячий ростверк, который особо актуален при строительстве зданий на грунтах с большим количеством влаги. На сухих почвах применяют загубленный ростверк. Однако технология монтажа и подготовительные работы схожи в обоих вариантах установки ростверка. На дно ямы высыпают слой песка глубиной 0,3 метра и застилают гидроизоляционными материалами, потом заполняют раствором из бетона.
  • Неправильная сборка каркаса из арматуры. Зачастую ошибка заключается в соединении арматурного каркаса со стержнем методом сварки. Важно не задеть стержень в момент сваривания деталей, поэтому соединением каркасов должны заниматься профессиональные сварщики. Не стоит забывать, что при монтаже арматуры, нужно оставлять запас 40 см, так как его отсутствие влечет за собой смещение свай или ростверка.
  • Соответствующая область применения свайно-ростверковых фундаментов с газобетоном. Используют свайные конструкции с ростверком в строительстве малоэтажных зданий. Монтирование в свайных фундаментах ростверка не рекомендуется в кирпичных или каменных конструкциях из-за своей дороговизны.

Также строители допускают следующие ошибки при обустройстве ростверка в фундаменте:

  • Внизу ростверка отсутствует воздушный промежуток.
  • Лишение непрерывности между сваями и ростверком. Монолитность конструкции важна в холодное время года, когда за счет минусовых температур происходит расширение деталей.

Свайно-ростверковый фундамент для дома из газобетона: выполнение работ

Проблемные участки под строительство, имеющие слабонесущие почвенные составы, встречаются достаточно часто. Заливка традиционной ленточной основы в таких местах затруднена либо абсолютно невозможна, и приходится искать более подходящие способы формирования опорной конструкции. Одним из удачных решений является свайный фундамент, обеспечивающий надежную опору на плотный грунт, находящийся на большой глубине. По таким опорам возводят большие сооружения, и сегодня мы рассмотрим, как готовится свайно-ростверковый фундамент для дома из газобетона.

Свайно-ростверковый фундамент для дома из газобетона

Целесообразность применения для дома из газобетона

Показатель несущей способности такого фундаментного основания достигает больших значений, которые могут ограничиваться особенностями почвы и возможностями свайных опор.

Увеличив количество столбов или сформировав опорные площадки под опорами, вы увеличите несущие способности и уменьшите удельную нагрузку на почву, повысив таким образом эффективность всего сооружения.

Как известно, газобетонные блоки весят в пять раз меньше, чем кирпичный материал, но и прочность его тоже ниже. Отсюда напрашивается вывод, что из газобетона не возводятся многоэтажные объекты, и возможности применяемого свайно-ростверкового основания окажутся не только приемлемыми, но и местами избыточными.

Виды используемых свай

Для устройства свайного фундамента с ростверком под дом из газобетона применяют следующие типы опорных элементов:

  • винтовые. Для их изготовления используются стальные трубы, к которым привариваются винтообразные ленты. Образно говоря, такая свая представляет собой большой шуруп, ввинчивающийся в почвенный состав с помощью специальной техники. Установка опорных элементов заканчивается заливкой в трубы бетонного раствора. Способ считается надежным, но подразумевает большие финансовые и трудовые затраты;

Асбестоцементные трубы с армирующими каркасами внутри

  • набивные. Под их установку заблаговременно готовятся скважины, в которые помещаются асбестоцементные трубы с армирующими каркасами внутри, и все заливается бетонной смесью М200. Способ не требует значительных расходов, но нуждается в постоянном контроле качества выполняемых работ;
  • буронабивные. От простого предыдущего варианта отличаются тем, что в качестве опор используются готовые жб опоры либо трубы;
  • забивные. Свайные столбы различного сечения забиваются с помощью спецтехники. Оптимальный вариант таких столбов – опоры трубчатого вида с кольцами из железобетона.

При строительстве небольших домов рекомендуется использовать свайные опоры винтового или буронабивного типа.

Материалы, используемые для ростверков

Части свайных опор, расположенные выше уровня земли, соединяются в единую конструкцию жестким ростверком, который нужен для распределения нагрузочных воздействий и способный выдержать вес стен из газобетонного блочного материала.

Материалы, используемые для ростверков

Ростверки бывают:

  • монолитными либо сборными;
  • висячими, наземными, частично заглубленными;
  • исполненными из балок или сплошных плит.

Для изготовления ростверковой части рекомендуется использовать следующие материалы:

  • древесину. В качестве такого ростверка устанавливается брус сечением 15 на 20 или 20 на 20 см. Монтажные работы не вызывают сложностей, соединение элементов выполняется «в полдерева», брус крепится к свайным оголовкам болтами;
  • металл. Стальные балки крепятся к сваям с помощью сварочного агрегата. Процесс проходит быстро, но много времени требуется для разрезки металла под необходимые размеры, да и крупные элементы потребуют привлечения к укладке грузоподъемной техники;
  • железобетон. Наиболее сложный и надежный способ. В этом случае ростверок заливается по принципу ленточного фундамента, только располагается несколько выше по отношению к поверхности земли.

Оптимальное решение для дома из газосиликатных блоков – свайно-ростверковый фундамент, в котором опорные столбы соединены деревянными брусами.

Технология строительства

Чтобы правильно возвести свайно-ростверковый фундамент для дома из газобетона, необходимо выполнить соответствующие расчеты.

Определяем глубину погружения свайных столбов

Данное значение определяется опытным путем, так как уровень залегания плотного грунта определить невозможно. Правильным решением будет забурить опытную скважину с погружением сваи, чтобы установить, на какой глубине находится плотная грунтовая порода. Данное требование определено СНиПом, и прочие способы считаются неправильными и опасными, так как влекут за собой деформацию не только фундаментной основы, но и всего сооружения.

Находим требуемое количество опор

Для этого необходимо массу всего объекта разделить на показатель несущей способности сваи. К примеру, для объекта весом в десять тонн потребуется аналогичное количество свай, выдерживающих нагрузку в одну тонну.

Опорные столбы распределяются в соответствии со схемой будущего дома. В первую очередь опоры расставляются на угловых участках, как наиболее основных в определении устойчивости и надежности объекта. После этого сваи погружают в местах пересечений стен и предполагаемых нагрузок. Оставшиеся опоры распределяются равномерно.

Распределение опорных столбов

По количеству столбов рекомендуется предусмотреть небольшой запас на тот случай, если при эксплуатации здания возрастет нагрузочное воздействие на фундамент.

Помните, что средний шаг установки свай должен составлять от полутора до двух метров. На каждую опору будет приходиться часть нагрузки, образующейся этажностью объекта, форменными отличиями кровельного пирога, ветровыми и снеговыми нагрузками, массой находящейся в помещениях мебели.

Этапы выполнения работ

Самым распространенным вариантом свайно-ростверковой фундаментной основы считается опорная конструкция, установленная на буронабивные сваи. Для ее обустройства предстоит выполнить определенный алгоритм действий.

Подготовительные мероприятия

Строительная площадка очищается от мусора и растительности. Выполняется разметка, в местах размещения свай устанавливаются колышки. В обязательном порядке проверяется длина диагоналей, чтобы соблюдалось равенство и точность прямых углов.

Подготовительные мероприятия

Специальными машинами либо ручной буровой установкой готовятся скважины, нижние участки которых немного расширяются для устройства опорной подушки. В подготовленные скважины вставляют свернутый в гильзу рубероид или пластиковую трубу, которые задают форму опоры при бетонировании.

Армирование и заливка бетонной смесью

Каркас из арматурных прутьев формируется на поверхности. Исполняют его в виде пространственной решетки, длина которой немного больше, чем глубина скважины, остальные параметры позволяют беспрепятственно погрузить основу в отверстие.

После установки арматуры заливается бетонная масса, марка которой начинается от М200. Из бетона необходимо удалить воздух, для чего проводится штыкование раствора.

Бетону требуется не менее четырех недель, чтобы набрать необходимую прочность, после этого можно переходить к обустройству ростверка.

Формируем ростверковую ленту

Самый прочный ростверок – бетонный. Заливают его в опалубочную конструкцию, выставленную на необходимой высоте от поверхности грунта. Для опалубки используют деревянные щиты, внутренние стороны которых затягиваются полиэтиленовой пленкой. Для увеличения жесткости в опалубку закладывается каркас из металлических арматурных прутьев, который соединяется с концами арматуры, торчащей из опорных столбов.

Бетонный раствор следует заливать одновременно. Через четыре недели основание застынет, и его можно обработать гидроизоляционным материалом.

Достоинства и недостатки

Основными преимуществами ростверкового фундамента на сваях считаются:

  • простота выполнения всех монтажных работ;
  • все элементы изготавливаются и монтируются собственными силами. Отсутствует необходимость в привлечении опытных строителей;
  • по сравнению с заглубленной ленточной основой, для свайно-ростверкового фундамента требуется меньшее количество строительных материалов;
  • на основание практически не оказывается воздействие со стороны пучинистых грунтов;
  • жесткость соединения опорных элементов и ростверка придают конструкции устойчивость;
  • монтажные работы разрешается выполнять при любых погодных условиях, исключая понижение температурного режима до минус десяти градусов и более;

Жесткость соединения опорных элементов

  • в доме хорошо сохраняется тепло, так как основание практически не контактирует с земной поверхностью;
  • строительные работы разрешается вести на участках, имеющих уклоны или высотные перепады;
  • при возведении свайно-ростверкового фундамента налицо экономия денежных средств.

К минусам фундаментной основы относятся:

  • отсутствие возможности для оборудования подвального помещения или цокольного этажа;
  • такой фундамент подходит для объектов, масса которых не превышает пятидесяти тонн;
  • перед началом строительных работ приходится выполнять обследование почвенного состава на предмет его несущих способностей и других особенностей, чтобы правильно рассчитать количество свайных опор и их расстановку;
  • установка опор требует привлечения специальной техники.

Характерные ошибки

Зачастую при установке такой фундаментной основы строители допускают следующие нарушения:

  • между ростверком и сваями выполняется некачественное соединение. При низких температурах грунт расширяется, на столбы оказывается воздействие пучения, и на ростверке появляются трещины;
  • под ростверком не предусматривается свободное пространство. Во время пучения может произойти отсоединение ленты от оголовков свай.

Механический характер и нагрузки на растягивание

Некоторые застройщики недовольны свайными фундаментными основаниями, потому что по окончанию зимы столбы приподнимаются на несколько сантиметров, нарушая фундаментную плоскость. Как правило, такое явление наблюдается в случаях, когда строительные работы по возведению дома еще не начаты.

Заключение

Сооружения, возведенные из газобетонного материала, большой массой не отличаются, поэтому их разрешается строить по фундаментным основаниям почти любых типов. Правда, материал имеет одну проблему – плохо противостоит воздействиям механического характера и нагрузкам на растягивание, в связи с этим опорная конструкция должна отличаться не только высоким показателем несущей способности, но и достаточной жесткостью, что считается более важным критерием.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

  1. состав грунта;
  2. уровень грунтовых вод;
  3. глубину промерзания почвы;
  4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

  • 1,3 — коэффициент запаса прочности;
  • Р — вес дома и фундамента, кг;
  • L — длина ленты, см;
  • — сопротивление грунта, кг/см².

Таблица сопротивляемости грунтов

Карта глубины промерзания грунтов

Таблица с примерными массами конструкций дома

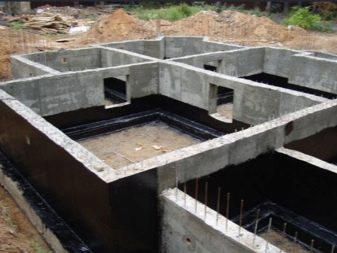

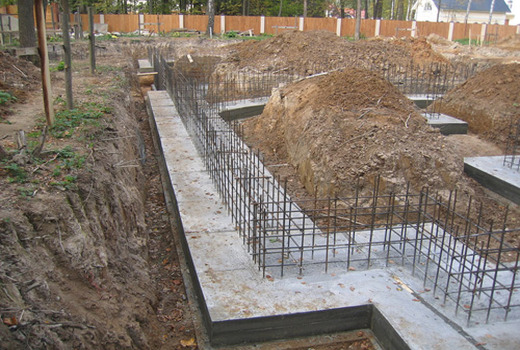

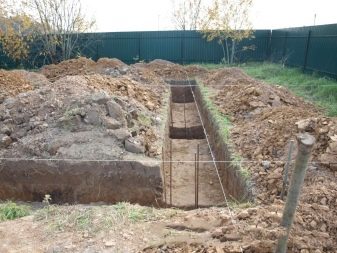

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

  1. Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.

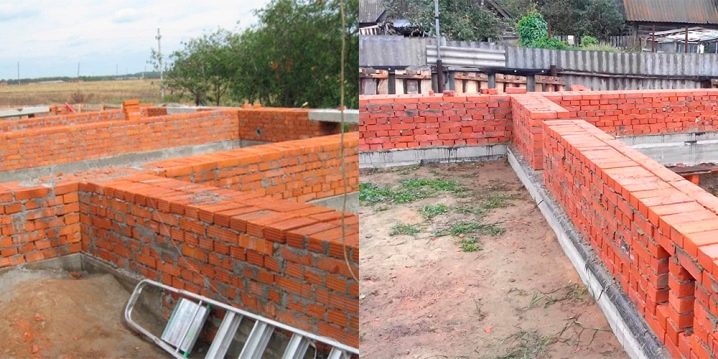

  2. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
  3. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
  4. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.

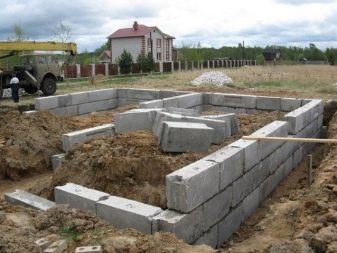

  5. Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

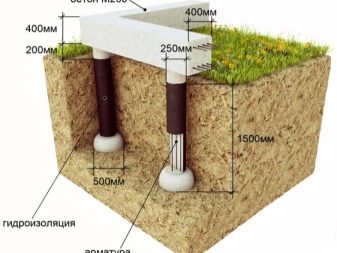

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

  1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
  2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
  3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
  4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

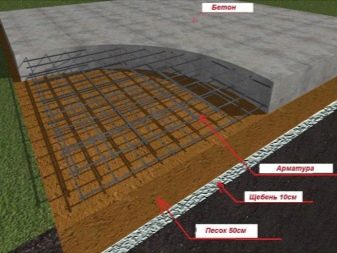

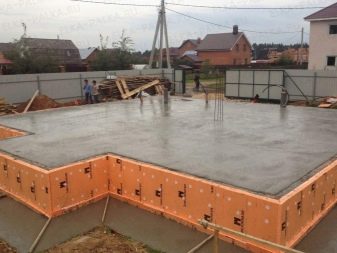

Вариант монолитного фундамента(плита)



Свайно-ростверковый фундамент под газобетон: видео

Выбирая для постройки жилого дома газобетон, застройщики определяются с типом фундамента, наиболее оптимальным для такого строительного материала. Пористая структура газоблоков делает их сравнительно легкими, а значит, нет необходимости в обустройстве габаритных тяжелых фундаментов.

Чтобы основание дома было надежным, нужно правильно выбрать его тип и рассчитать технологию сооружения. Для всех типов фундаментов существуют критерии, по которым оценивают возможность применения того или иного основания. Это показатель пучинистости грунта, глубины его промерзания, высоты залегания подземных вод, суммарный вес здания (стены, перекрытия, кровля и интерьер).

На участке слабых грунтов, пучинистых и затопляемых, с большой глубиной промерзания прекрасным решением для нетяжелого дома из газобетона является свайно-ростверковый фундамент. Его обустройство не требует больших объемов земляных работ, выливается в доступные суммы и позволяет выполнить монтаж без применения спецтехники, своими силами.

В основе такого типа фундамента – сваи, установка и обустройство которых занимает меньше времени, чем, например, бетонной ленты. При этом равномерное распределение и передачу нагрузок и деформаций от дома к грунту осуществляет железобетонный ростверк.

В зависимости от того, где проходят подземные воды и какой тип грунта на участке, сваи вбиваются на различную глубину (от 1,5 до 3 м) по всему периметру дома, вдоль несущих стен и в местах больших нагрузок, с шагом в 1,5 -2,5 м. Они могут располагаться поодиночно, полосами, кустами или полем, все зависит от этажности и расчетных нагрузок. Глубина установки свай варьируется от 1,5 до 3 м.

Чтобы для создания такого типа основания использовать винтовой метод установки свай, их выбирают стальными, с заостренным наконечником и винтом для упрощения процесса ввинчивания. Тогда при помощи специального инструмента сваи можно установить самостоятельно. В установленную сваю монтируют арматуру и заливают бетонный раствор. Это наиболее затратный из свайных фундаментов.

Под газобетон можно использовать набивные и буронабивные сваи. Набивные создаются непосредственно на участке: в расчетных местах выполняются отверстия нужной глубины, в них заводят асбестоцементные трубы, которые заливаются бетоном. Для увеличения прочности дополнительно используют арматуру. Буронабивные сваи изготавливаются заводским способом и устанавливаются прямо на участке.

При установке свай любого типа нужно быть точно уверенным, что они опираются на твердый грунт, а в процессе монтажа не произошло осыпания грунта внутрь трубы или опалубки.

Сваи любого типа выступают над поверхностью почвы вместе с нитями арматуры. Поверх каждой сваи укладывается гидроизоляционный материал (чаще всего рубероид) и начинается монтаж опалубки и армопояса для ростверка. Ростверк для газобетонного дома – монолитная железобетонная армированная полоса между сваями, соединяющая их в единую систему.  Высота ростверка над землей – от 10 до 40 см и распределение нагрузок происходит так: высокий ростверк – нагрузка на нижние слои грунта, низкий – на сам ростверк.

Ростверк со временем равномерно проседает, но он на это рассчитан. Даже для домов, расположенных неподалеку от железнодорожных путей, где сильная вибрация, этот вид фундамента надежен. Главное, чтобы между ростверком и почвой был зазор с отсыпкой из песка или шариков пенополистирола (по окончании монтажа их можно удалить).

Сооружение свайно-ростверкового фундамента для дома из газобетона продолжает политику застройщика, направленную на рациональное и экономное расходование финансов. Стоимость расходных материалов и работ, скорость установки существенно отличают этот тип основания от других. Монтаж можно осуществлять даже при небольших морозах, а поднятый над землей «нулевой» уровень дома не соприкасается с землей и, соответственно, теплопотери существенно снижаются. Из «неудобств» свайно-ростверкового фундамента – невозможность построения цоколя или подвала. Заметим, что в практике встречались проекты с подвалом, но это случаи, когда его обустройство требовало дополнительного большого объема работ и финансовых вложений.

Свайно-ростверковый фундамент под газобетон: разумный вариант

Здравствуйте, уважаемый Читатель!

Сегодня я познакомлю вас, как разумно потратить средства при возведении дома, получить качественный и прочный свайно-ростверковый фундамент под газобетон, ведь это гарантия долголетия всего строения.

Принцип выбора вида основания

Подбор фундамента под дом – дело ответственное и непростое. Его вид и способ возведения зависят от многих факторов:

  • характеристики грунта;
  • уровня прохождения грунтовых вод;
  • степени промерзания почвы;
  • конструкции дома;
  • какой материал будет использован для стен.

Разумнее всего начать с исследования грунта на участке, в тех случаях, когда на руках нет паспорта участка, с подробной информацией о нем. Если вы определились с материалами для стен и это будет газобетон, то самое время определиться с видом фундамента.

Несмотря на то, что газобетонные блоки имеют небольшой вес, основание для стен из такого материала должно быть прочным, чтобы впоследствии не случилось неприятных сюрпризов, а именно растрескивания блоков.

Выбор всегда сложное дело, поэтому нужно изучить все возможные варианты. Давайте  именно этим и займёмся.

Итак, фундамент под газобетонный дом может быть:

  1. ленточный;
  2. столбчатый;
  3. свайно-ростверковый;
  4. монолитный железобетонный.

Любой из перечисленных вариантов возможен для газобетонного сооружения. Чтобы выбрать подходящий именно для вашего дома, нужно познакомиться с их особенностями. О ленточном мелкозаглубленном фундаменте я писал в отдельной статье. Давайте поговорим о столбчатом и свайно-ростверковом.

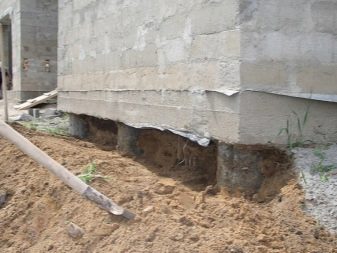

  Столбчатый фундамент

Для небольшого одноэтажного загородного дома подойдет столбчатый монолитный фундамент.

Это серия столбов, расположенных по углам, в центре длинных пролетов, а также в местах стыка стен. Расстояние между столбами не должно превышать 2,5 м.

Столбы используют с круглым сечением или прямоугольным. При необходимости они могут иметь расширение (башмак) в основании. В зависимости от типа сечения выбирается опалубка (деревянные щиты, пластиковые трубы или асбестоцементные, подходящего диаметра).

Если грунт плотный и устойчивый, самый простой вариант — скрученный в трубу рубероид. Арматурный каркас помещают внутрь опалубки, располагая таким образом, чтобы он на 20-25 см был выше труб (для соединения с ростверком).

Поверх столбов заливается монолитный ростверк. Размеры ростверка определяются в зависимости от сооружения, но его ширина не должна быть меньше, чем у стены, а высота над уровнем земли не менее полуметра. Это позволит изолировать блоки от влаги.

Расчет габаритов и количества столбов лучше доверить квалифицированным специалистам. Такой фундамент нельзя применять на грунтах с горизонтальными подвижками и для строений с цокольными или подвальными помещениями.

Основание дома на сваях

Как основание под газобетонный дом можно использовать ростверк на сваях.

Технология возведения  такого фундамента сходна со столбчатой, но имеются существенные отличия.

Сваи, применяемые для основания такого вида, имеют меньший диаметр, но большую длину.

Сваи могут быть буронабивные или винтовые металлические. Эти два вида чаще других используют при строительстве загородных домов. Свайно-ростверковый фундамент, как любой другой, имеет свои плюсы и минусы.

Начнем с недостатков:

  • при бурении отверстий (скважин) на глубину более 3м часть грунта при подъеме может осыпаться, поэтому со временем уровень при осадке на каждой свае будет разным и есть риск образования трещин;
  • площадь основания фундамента будет меньшей из-за сравнительно небольшого диаметра свай;
  • сваи отличаются неустойчивостью при горизонтальных грунтовых подвижках.

Премущества:

  • глубина закладки может быть ниже уровня промерзания почвы, даже в северных районах;
  • подходит для участков со сложными грунтами и даже для надводных строений;
  • свайно-ростверковый фундамент при неглубоком залегании можно выполнить своими руками или с помощниками;
  • идеально подходит для участков при большой разнице высот;
  • возводится сравнительно быстро, при незначительных загрязнениях участка.

Металлические сваи оснащают лопастями, которые приварены в нижней части.

Это облегчает вкручивание в землю, а кроме того они служат якорем и увеличивают площадь опоры свай.

После установки лучше заполнить внутреннее пространство сваи бетоном.

Это защитит металл от коррозии и немного укрепит конструкцию.
Ввинчивая сваи, обязательно нужно контролировать вертикальность уровнем или отвесом, не допускаются отклонения.

Можно также сделать свайный фундамент из асбестовых труб, армированных стальной арматурой в несколько прутьев.

Свободное пространство заливают бетоном.







Для неровных участков или при глубоком промерзании грунта лучше устанавливать буронабивной свайно-ростверковый фундамент.

Вручную или буровой машиной бурят отверстия. Опалубку можно выполнить из тонкостенных стальных труб так, чтобы она на 30 — 50 см выступала над землёй.

Внутри располагают арматурный каркас и заливают бетоном. Расстояние между сваями лучше делать в пределах 1,5-2 м, но не более 2,5 м. Рассчитывать необходимое количество свай нужно из расчета общего веса строения плюс нагрузка в процессе эксплуатации (перегородки, пол, кровля).

Оголовки свай обвязывают ростверком, создавая единую, монолитную конструкцию, которая способна защитить хрупкий газобетонный блок от любого вида деформаций.

Надеюсь, что изложенная информация ответила на ваши вопросы и помогла с выбором вида фундамента. Если да, то поделитесь этой информацией с друзьями и знакомыми в соцсетях. Не забудьте подписаться на обновления  блога.

Спасибо за внимание. До встречи.

как построить своими руками, свайно-ростверковый, какой вариант лучше на глинистой почве

Выбирая фундамент для постройки из газобетонных блоков, необходимо учитывать все технические характеристики этого материла. Газобетон – популярный бюджетный материал, часто используемый при строительстве жилых домов, коттеджей и хозяйственных построек. Он обладает рядом преимуществ, ввиду чего пользуется большим спросом. Но дома из газобетона более тяжёлые, чем строения из бревна или бруса, поэтому тут стоит задуматься об основательном фундаменте.

Особенности

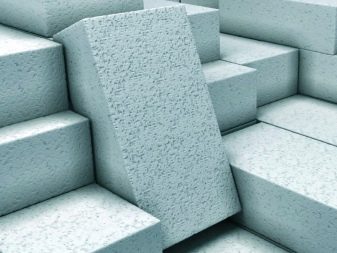

Газобетон – это ячеистый бетон автоклавного твердения. За историю своего существования он нашёл применение практически во всех сферах строительства конструктивных элементов зданий и сооружений любого типа. Характерные особенности данного материала делают его весьма конкурентноспособным на рынке стройматериалов.

Основные плюсы возведения фундаментов из этого материала:

  • независимость от температурных перепадов;
  • легкий вес;
  • быстрая укладка и простота монтажных работ;
  • экологичность;
  • умеренная стоимость;
  • отличная тепло- и звукоизоляция;
  • высокая устойчивость к морозам, а благодаря пористости вода не проникнет быстро в материал;
  • универсальность: газобетон можно пилить, сверлить, благодаря чему газоблокам можно придать разную форму;
  • на заводах, где изготавливают газоблоки, имеется лаборатория, которая контролирует качество материала;
  • газобетон относится к каменным материалам, но считается достаточно легким материалом. Для него подойдёт почти любой тип фундамента, который отвечает требованиям по жёсткости и деформации.

Проекты

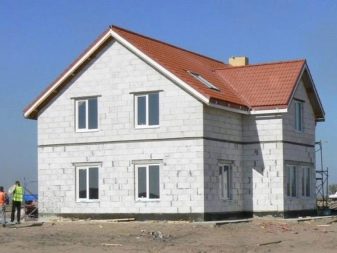

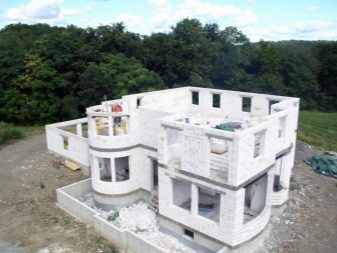

По прочности и дизайнерским решениям газобетонные блоки ничем не уступают привычному кирпичу. В них редко появляется плесень и сырость, они отлично дышат.

Перед строительством фундамента необходимо определиться с видом основания, а также тщательно спроектировать будущую основу вашего дома.

Плитный

Плитный вид является одним из вариантов незаглубленного или мелкозаглубленного фундамента. Это железобетонная плита, под которой утрамбовывается слой из песка и щебня. Плитный вариант для дома из газобетона обладает максимально возможной несущей способностью, которая достигается благодаря большой опорной площади плиты, занимающей всю площадь здания.

В большинстве случаев толщина плиты составляет от 20 до 40 см. Монолитные основания плитного типа имеют большую пространственную жёсткость, чем фундамент, собранный из отдельных плит.

Главные плюсы плитного фундамента:

  • простота монтажа;
  • невысокая себестоимость;
  • высокий показатель несущей способности;
  • общая платформа не подвергается локальной деформации;
  • возможность использования фундамента в качестве пола для цокольного этажа;
  • высота дома может быть выше 2 этажей с нагрузкой 20-25 т/м2;
  • простота возведения в сложных грунтах.

Минусы: плитный фундамент возводится только в домах, где не предусматривается наличие подвала.

Свайно-ростверковый

Свайный фундамент в последнее время получает всё большее распространение ввиду своей надёжности, универсальности и доступности монтажа своими руками. Очень часто газобетонные постройки возводят на винтовых сваях, связанных между собой ростверком, на участках с близким залеганием грунтовых вод. Монтаж с монолитным ростверком сохранит блочную кладку от растрескивания, возникающего при усадке.

Чаще всего при выборе свай для газобетонных конструкций отдают предпочтение набивным или винтовым опорам. Такие сваи легко монтируются даже при самостоятельном возведении.

Ленточный

Ленточный вариант – это железобетонная полоса, проходящая по всему периметру здания, а также под несущими стенами. Обустраивается он путем рытья котлована. Такой тип основания является оптимальным для строительства газобетоного дома.

Мелкозаглубленный вариант идеален для строительства здания из газобетонных блоков на идеальном грунте, который не склонен к пучению и сдвигам. Достаточная глубина равняется 500 мм. В обратном случае возводится ленточный тип фундамента глубокого заложения. Подошва основания таким образом будет находиться ниже уровня промерзания.

Заглубленный вариант хорош ещё тем, что позволяет обустроить подвал или цокольный этаж или добавить элементы декора, например, красивые бетонные ступеньки.

Кирпичный

Неплохим вариантом для газобетоного дома станет также кирпичный фундамент, но только в том случае, если грунт не склонен к пучению, а также при строительстве одноэтажной постройки.

Для устройства применяется только полнотелый кирпич марок не ниже М200 с показателем морозостойкости F35-10.

Столбчатый

Подобное основание сооружают только на устойчивых грунтах с ровным рельефом. Конструкция представляет железобетонный ростверк, под каждым углом которого и под несущими стенами устанавливается кирпичные, каменные или бетонные столбы. Они могут быть круглой или квадратной формы.

Данный вариант отличается от конкурентов своей дешевизной, простотой монтажных работ и расчётов.

Один из видов столбчатого фундамента для строительств домов из газобетонных блоков – фундамент по технологии ТИСЭ – это технология индивидуального строительства и экология. От стандартных столбчатых фундаментов ТИСЭ отличается наличием пятки, которая увеличивает площадь опоры столба, при этом уменьшает объём давления на квадратный сантиметр грунта, тем самым увеличивая почти в два раза несущую способность сваи.

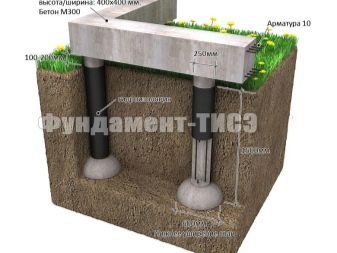

ТИСЭ – вид фундамента, не требующий специальной техники при строительстве, для монтажа понадобится только бур ТИСЭ и переносная опалубка. Одно из главных требований технологи ТИСЭ при возведении строения – лёгкость материала. Поэтому тут идеально подходит вариант использования газобетона. Только при соблюдении правил дом, построенный по ТИСЭ, прослужит своим хозяевам много лет. Во- первых, при разработке проекта учитывайте, что газобетонные блоки не любят движения, также желательно усилить бетонный ростверк, который свяжет сваи единой монолитной плитой. Во-вторых, перед возведением стен убедитесь, что основание устойчиво и готово к дальнейшему строительству. Рекомендуется сделать фундамент до осени, а весной, проверив геометрию, приступить к возведению дома.

Помните, что ТИСЭ подходит только для легких построек, и несмотря на то, что газобетон отличается малым весом, крупный дом 10х10 уже будет весить около 2000 тонн, поэтому тщательно взвешивайте все за и против перед будущей постройкой фундамента. Такой вариант фундамента отлично подойдет для дома в 1 этаж.

Как выбрать?

Выбирая, какой фундамент заложить для газобетонного дома, учитывайте не только экономическую выгоду, так как итоговая долговечность основания, а также всей постройки зависит от многих факторов.

Выбирать фундамент для дома из газобетонных блоков следует, основываясь в первую очередь на тип грунта, глубину промерзания грунтовых вод, природные условия, а также рельеф поверхности участка.

Оцените грунт на вашей территории.

Например, железобетонная плита является оптимальным вариантом, так как она по минимуму сводит усадочные деформации. При движениях почвы, плита перемещается вместе с ней, обеспечивая сохранность дома. Плитные фундаменты способны выстоять даже в самых агрессивных климатических условиях.

Ленточный мелкозаглубленный вариант подойдёт для домов, стоящих на слабо- или среднепучинистых грунтах. А заглубленное до глубины промерзания основание можно ставить на пучинистых почвах.

Столбчатый тип фундамента сооружают только на устойчивых грунтах с ровной поверхностью.

В свою очередь, свайное основание подойдёт для любого типа грунта, даже для глинистого.

Также специалисты советуют учитывать этажность здания, так как в зависимости от количества этажей возрастает общая масса строения и, соответственно, нагрузка на основание. Если вы выбрали одноэтажный дом, то смело выбирайте любой вариант фундамента из вышеперечисленных. А вот двухэтажный рекомендуется возводить только на плитной монолитной или ленточной основе. При этом глубина и ширина ленты в последнем варианте должна быть больше, чем при возведении одноэтажного здания.

Перед тем как рассчитать характеристики фундамента для газобетонного дома, нужно помнить, что это сложный процесс, требующий особой тщательности и внимательности. Если не хочется обращаться к профессионалам, то каждый владелец стройки может произвести все расчёты самостоятельно.

Перед вычислениями нужно знать:

  • плотность и толщину газоблоков;
  • приблизительный вес строительных материалов и крыши;
  • этажность постройки;
  • тип грунта;
  • примерную снеговую нагрузку.

Процесс проектирования включает в себя не только составление чертежей, но и разработку основных коммуникационных деталей, проектирование подвала или гаража в цокольном этаже, составление схемы проводки и т. д. Ведь все эти факторы непосредственно влияют на выбор типа фундамента под будущую постройку.

Перед проектированием фундамента определитесь с бюджетом. Конечно, экономить на строительстве нельзя, но важно обдумать целесообразность возведения дорогого фундамента. Решение должно приниматься только после исследования грунта.

Строительство

Возведение фундамента своими руками возможно, но требует точного соблюдения строительной технологии. Для каждого типа фундамента существует своя пошаговая система монтажа.

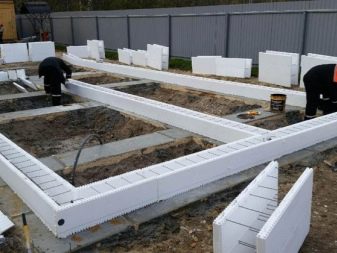

Плитный

Как уже говорилось выше, плитный фундамент отлично подойдёт для газобетонных домов. Фундаментная плита может прослужить до 100 лет при грамотном подходе к строительству. Основа надёжности – правильное армирование арматурными прутьями в диаметре не менее 12 мм. Не стоит экономить на материалах, поскольку именно металлический каркас работает на растяжение и не позволит плите растрескаться в будущем.

Армированную бетонную плиту устанавливают под всю поверхность дома. Параметры плиты должны исходить из проекта будущей газобетонной постройки. Например, для гаражей или бань минимальная толщина составляет 100 мм, а для жилого дома – минимум 200-250 мм. При возведении обязательно уделите внимание гидроизоляции плиты: в нижней части основание гидроизолируется рулонными материалами, а верхняя – обмазочными или напыляемыми.

Для уменьшения теплопотерь необходимо утеплить фундамент.

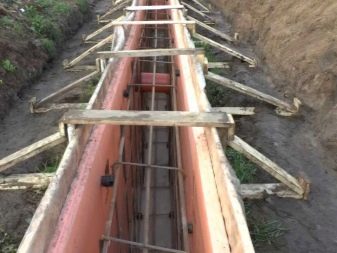

Ленточный

Главным материалом ленточного фундамента является бетон, изготовленный из песка, цемента и воды. Для лучшей прочности необходимо укрепить структуру бетонного основания за счёт железного армирования. Перед возведением нужно расчистить территорию предполагаемой стройки и сделать нужную разметку всех несущих стен. Далее изучаются перепады поверхности и выбирается самая низкая точка, таким образом исключается разница в высоте фундамента. Траншею, дно которой должно быть идеально ровным, можно рыть своими руками либо при помощи специальных машин. Далее на дно укладывается специальная подушка из песка и щебня.

Прежде чем выполнять заливку, следует установить опалубку, после чего укладывается арматурный каркас по всему периметру фундамента методом вбивания арматурных прутьев.

Для заливки рекомендуется использовать заводской бетон, который заливается на дно траншеи слоями по 20 см. Каждый слой необходимо утрамбовывать во избежание образования пустот. Поверхность после окончания работ обязательно выравнивается.

Ленточный фундамент должен как следует высохнуть перед началом возведения стен. Для этого может понадобиться около одного месяца.

Сваи и столбы

Свайный и столбчатый вариант считаются самыми экономными ввиду небольшого расхода материалов, а также высокой скорости возведения.

Сверху оба вида соединяются железным горизонтальным ростверком, на котором потом и строится здание.

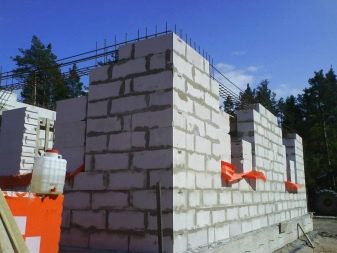

Газоблок – материал лёгкий, не требующий выдавливания клеевого раствора. Если сравнивать с кирпичными стенами, газобетонные блоки можно выкладывать без пауз. По строительным нормам, для кладки наружных стен используются блоки толщиной 350-450 мм, для внутренних – около 200 мм.

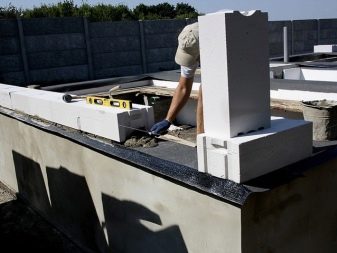

Перед укладкой первого ряда блоков необходимо провести гидроизоляционные работы для фундамента. В качестве материала для гидроизоляции можно выбрать рубероид или полимер – цементный раствор на основе сухих смесей. Необходимо тщательно выровнять основание цементно-песчаной смесью.

Стоит уделить особое внимание укладке первого ряда газобетонных блоков, ведь от того, насколько ровно они положены, будет зависеть качество всей постройки. Ровность кладки можно определять с помощью шнура и уровня.

Для укладки используется специальный клей консистенции густой сметаны. Клеевой раствор наносят мастерком или кареткой, ширина которых должна быть равна ширине кладки.

Выравнивание кладки газоблока нужно проверять после укладки каждого ряда.

Советы

  • Лучшим вариантом плитного основания под газобетонный дом является утеплённая плита, которая обеспечивает необходимую стабильность перекрытия.
  • Производство работ с использованием газобетонных блоков нужно проводить при температуре от +5 до +25 градусов.
  • Для приготовления бетонной смеси для ленточного фундамента рекомендуется использовать чистую воду, а песок без примеси глины и земли.
  • Если на улице минусовая температура, то допускается использование тёплой воды для замеса бетонного раствора, при жаре же нужно использовать только холодную.
  • Выполняя работы по возведению фундамента в неустойчивых грунтах, стоит позаботиться об укреплениях стенок котлована.
  • Марка бетона М100 подходит для начальных этапов строительства и заливки подбетонки. М200 используется для строительства фундамента домов с легким перекрытием, М250 и 300 отлично подойдут для возведения фундаментов для громоздких частных домов.
  • Для того чтобы усилить столбчатый фундамент, нужно усилить его опорную площадь. Ленточное основание укрепляют доливкой с армированием, свайный с помощью железобетонных обойм по всей длине сваи.
  • Цоколь позволит увеличить полезную площадь жилища до двух раз, однако жилой цокольный этаж невозможен без качественной гидроизоляции.
  • Чтобы стены из газоблоков не растрескались раньше времени, необходимо провести их армирование, после чего подвергнуть блоки наружной отделке.
  • Планируйте время строительства стен дома учитывая, что на этап возведения фундамента уходит около месяца работы.
  • Помните, что не стоит начинать строительство фундамента, не рассчитав полностью его общую стоимость. Самым дешёвым вариантом основания под частный дом считается свайный.

О том, какой фундамент нужен для дома из газобетона, смотрите в следующем видео.

Фундамент под газобетон: ширина и усадка газобетона

Здравствуйте, уважаемые эксперты. Я начинаю строить загородный дом, и в качестве основного материала выбрал газобетонные блоки. Прочитал, что в таких случаях лучшим решением считается свайно ростверковый фундамент под газобетон. Но не понял – почему именно он. Не могли бы вы разъяснить этот вопрос.

Дом будет размером 8х10 метров, двухэтажный. Здесь строят в основном на ленточном фундаменте, я тоже считаю его более надежным.

И ещё один вопрос: можно ли использовать газобетонные блоки для фундамента или цоколя?

Александр

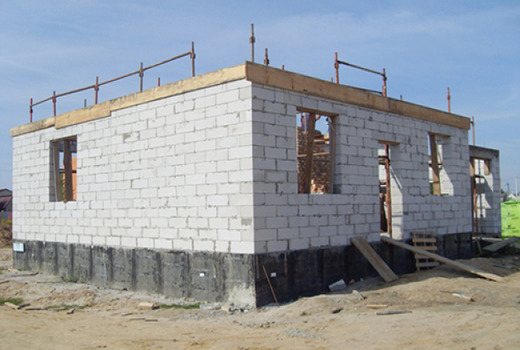

Дом из газобетона

Дом из газобетона

Здравствуйте, Александр. В вашем случае, самое главное – обеспечить прочное основание, чтобы усадка дома из газобетона происходила равномерно. Потому что иначе нарушится жесткая связка блоков друг с другом, и стена треснет. Но обо всем по порядку.

Содержание статьи

Виды фундаментов и их преимущества

Решая, какой фундамент лучше для газобетона, можно остановиться на ленточном мелкозаглубленном или монолитном основании небольшой толщины. Потому что газоблоки не создают на него большой нагрузки, обладая массой в несколько раз меньшей, чем у кирпича.

Ещё более экономичными по финансовым и трудовым затратам станут столбчатые или свайные фундаменты с ростверком. Но выбор любого из них должен ориентироваться на тип грунта.

Вы не уточнили этот момент в своем вопросе, поэтому давайте рассмотрим все возможные виды фундаментов и приоритеты их устройства.

Лента и монолитная плита

Ленточный или монолитный фундамент под газобетонные блоки – наиболее затратные варианты. Причем, как по расходу материалов (бетон, арматура), так и по трудозатратам и себестоимости. Их целесообразно устраивать только под здания малой площади.

Для справки. Если на вашем участке песчаный пучинистый грунт, характеризующийся значительными сдвигами при замерзании и оттаивании, фундамент ленточный под газобетон – единственно правильный выбор. А монолитная бетонная плита закладывается под такое строение при высоком стоянии грунтовых вод.

Если вы решили остановиться на одном из этих вариантов, имейте в виду, что:

  • Лента должна быть монолитной, а не сложенной из фундаментных блоков. Технологические швы между ними в местах стыковки не настолько прочны, чтобы целостность ленты сохранилась при проседании грунта.
Монолитный ленточный фундамент

Монолитный ленточный фундамент

  • Делать фундамент из газобетона тем более нельзя, так как этот материал очень гигроскопичен и под воздействием грунтовых вод теряет прочность.
  • Для дома с вашими параметрами достаточно мелкозаглубленного фундамента глубиной 60-70 см. Под одноэтажное здание его можно заглубить всего на полметра.
  • Ширина фундамента под газобетон зависит от толщины стен с наружной и внутренней отделкой. Обычно она составляет не более 40-50 см.
  • Высота монолитной плиты для двухэтажных строений – 50 см, для одноэтажных – 40 см.

Для справки. Если вы планируете сделать под домом подвал, монолитная плита вам не подходит, а ленточный фундамент придется делать стандартной глубины: на 20 см ниже уровня промерзания грунта.

Монолитная плита

Монолитная плита

Столбы и сваи

Более экономичными, но от того не менее надежными, являются столбчатые или свайные основания с ростверком. Отвечая на вопрос, какой фундамент лучше для газобетона, многие строители называют именно эти варианты. Потому что, по сути, ростверк – это та же монолитная железобетонная или металлическая лента, расположенная под всем зданием по его периметру, и равномерно распределяющая нагрузку от него на основание.

Схема устройства столбчатого фундамента

Схема устройства столбчатого фундамента

К преимуществам таких фундаментов так же можно отнести:

  • Возможность строительства на сложных грунтах;

Совет. На очень сложных (мерзлых, слабых, пучинистых или обводненных) грунтах, лучше всего использовать винтовые сваи. Вы можете посмотреть про винтовой свайный фундамент для газобетона видео, размещенное ниже.

  • Возможность устройства фундамента в любое время года;
  • Экономный расход материалов;
  • Простота и скорость возведения своими руками;
  • Хорошая устойчивость;
  • Усадка газобетона происходит равномерно, не приводя к напряжению в толще стен и их разрушению.

Монолитные армированные столбы или сваи устанавливают по периметру будущего строения на глубину, превышающую уровень промерзания грунта.

Инструкция гласит, что они обязательно должны располагаться:

  • Под углами дома;
  • В точках с повышенной нагрузкой;
  • В местах пересечения перегородок со стенами фасадов;
  • Расстояние между соседними элементами 1,5-2,5 метра.

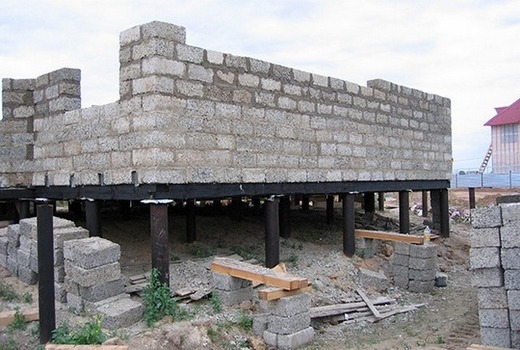

На фото винтовые сваи с ростверком из стального швеллера

На фото винтовые сваи с ростверком из стального швеллера

Для устройства железобетонного ростверка, раствор заливается в опалубку с установленным в ней арматурным каркасом. Его высота делается не менее 50 см.

Для фундамента под небольшое одноэтажное строение берут бетон М150, для более массивных и высоких зданий больше подходит бетон марок М200 и М250. Цена такого фундамента ощутимо ниже, чем у ленточного или монолитного, поэтому он и более популярен.

Расчет столбчатого фундамента

ШАГ 1.

Расчет фундамента

Геометрия подошвы столба

Расчет арматуры для одного столба

Рабочая арматура

Диаметр арматуры, мм 101214161820222528323640

Кол-во стержней арматуры, шт 12345678910

Поперечная арматура (хомуты)

Диаметр арматуры, мм 6810

Расстояние между хомутами (шаг), мм мм

РАСЧЕТ РОСТВЕРКА

Размеры ростверка

Ширина ростверка, м м

Высота ростверка, м м

Расчет длины ростверка

Расчет арматуры для ростверка

Продольная рабочая арматура

Диаметр арматуры, мм 101214161820222528323640

Общее кол-во продольных рабочих стержней арматуры, шт 2468101214161820

Класс арматуры А400А500

Марка (класс) бетона M100 | B7,5M150 | B10M200 | B15M250 | B20M300 | B22,5M350 | B25M400 | B30M450 | B35M550 | B40M600 | B45

Макс. изгибающий момент в ростверке, кН*м кН*м

Поперечная арматура (хомуты)

Диаметр арматуры, мм 6810

Расстояние между хомутами (шаг), мм мм

Расчет бетона

Марка (класс) бетона M100 | B7,5M150 | B10M150 | B12,5M200 | B15M250 | B20M300 | B22,5M350 | B25M350 | B26,5M400 | B30M450 | B35M550 | B40M600 | B45ПомощьВыберите марку (класс) бетона, которую хотите получить. М100 (В7.5) Из-за низкой прочности используется в основном при подготовительных бетонных работах. Может быть использован в виде «подушки» под фундамент, бордюр, тротуарную плитку, дорожное полотно и т.п. М150 (В12.5) Бетон данной марки имеет достаточную прочность для заливки разных типов фундамента под малые сооружения. Также используется для заливки стяжек пола, укладки бетонных дорожек. М200 (В15) Одна из самых востребованных марок бетона (наравне с М300) используемых в загородном строительстве. Основное применение: заливка фундамента (столбовно-ростверкового, ленточного, плитного), изготовление бетонных дорожек, стен, лестниц. М250 (В20) Используется для заливки фундамента, малонагруженных плит перекрытий, изготовление лестниц, подпорных стен. М300 (В22.5) Наравне с М200 имеет большую популярность в частном строительстве. Данная марка бетона за счет своей универсальности позволяет использовать его для заливки фундамента под практически любой дом в загородном секторе, а также для изготовления лент заборов, плит перекрытий. М350 (В25) Основное применение: изготовление плит перекрытий, несущих стен, колон, железобетонных изделий и конструкций, отлив монолитных фундаментов. М400 (В30) Редко используется в загородном строительстве. Используется для изготовления поперечных балок, подпорных стенок, конструкций мостов и гидротехнических сооружений, заливки чаш бассейнов, цокольных этажей монолитных зданий. М450(B35) Основное применение: банковские хранилища, мостовые конструкции, метростроение, гидротехнические сооружения. М550 (В40) Основное применение: железобетонные конструкции специального назначения (хранилища банков, плотин, дамб, метростроении). М600 (В45) Основное применение: фундаментные основы для комплексных и масштабных объектов, мостовые опоры, гидротехнические сооружения, объекты особого назначения (бункеры и т.п.). Подвижность смеси Ж4Ж3Ж2Ж1П1П2П3П4ПомощьВыберите подвижность (жесткость) бетонной смеси. Бетонные смеси по удобоукладываемости разделяются на подвижные и жесткие. Определяется класс подвижности и жесткости по осадке конуса. Подвижность определяется в см, жесткость в сек. Ж1 (5-10сек) | Ж2 (11-20сек) | Ж3 (21-30сек) | Ж4 (31сек и более) П1 (ОК 1-4см) | П2 (ОК 5-9см) | П3 (ОК 10-15см) | П4 (ОК более 16см) Ж1-Ж4 — бетон данной жесткости применяется в дорожном строительстве и в изготовлении определенных железобетонных изделий. П1-П2 — используется в производстве стеновых и фундаментных блоков, железобетонных изделий, тротуарной плитки, брусчатки и т.п. П3-П4 — подвижность бетонной смеси, которая в основном используется в частном строительстве при заливке фундаментов, лестниц, плит, балок, колонн и т.п. П5 — данные бетонные смеси называются литыми (как и П4) и используется для подачи бетона бетононасосом на большую высоту, а также для заливки конструкций с большим содержанием арматуры и закладных деталей.

Добавить комментарий

Ваш адрес email не будет опубликован.
