Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см.

В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора

!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.

 Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже.

Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

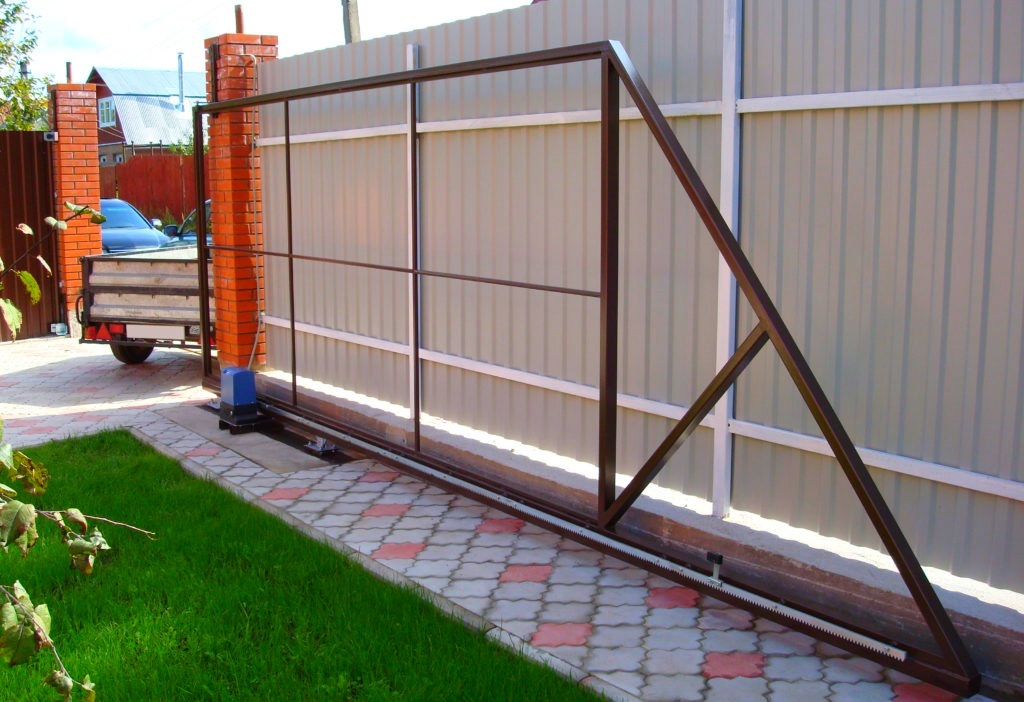

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать ...

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод ...

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Откатные ворота своими руками - чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.

"ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ"

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот - SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м - SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.


Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)



Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй - в конце. Вот собственно и все ньюансы.


На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:



Как сделать откатные ворота своими руками - подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика - откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении - их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие - так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя - ворота будут проклевывать и тяжело "ходить", если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой - эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны - нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте - здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем "банкетку" см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень "чистого пола" (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в "чистый ноль" двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы - убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей - все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:


Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки - профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние "а" равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние "b" равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с "высокой волной", сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не "повело" трубы, соблюдаем принцип "шахматного порядка" Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в "шахматном порядке", иначе раму ворот и направляющую от сварки может "повести" и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

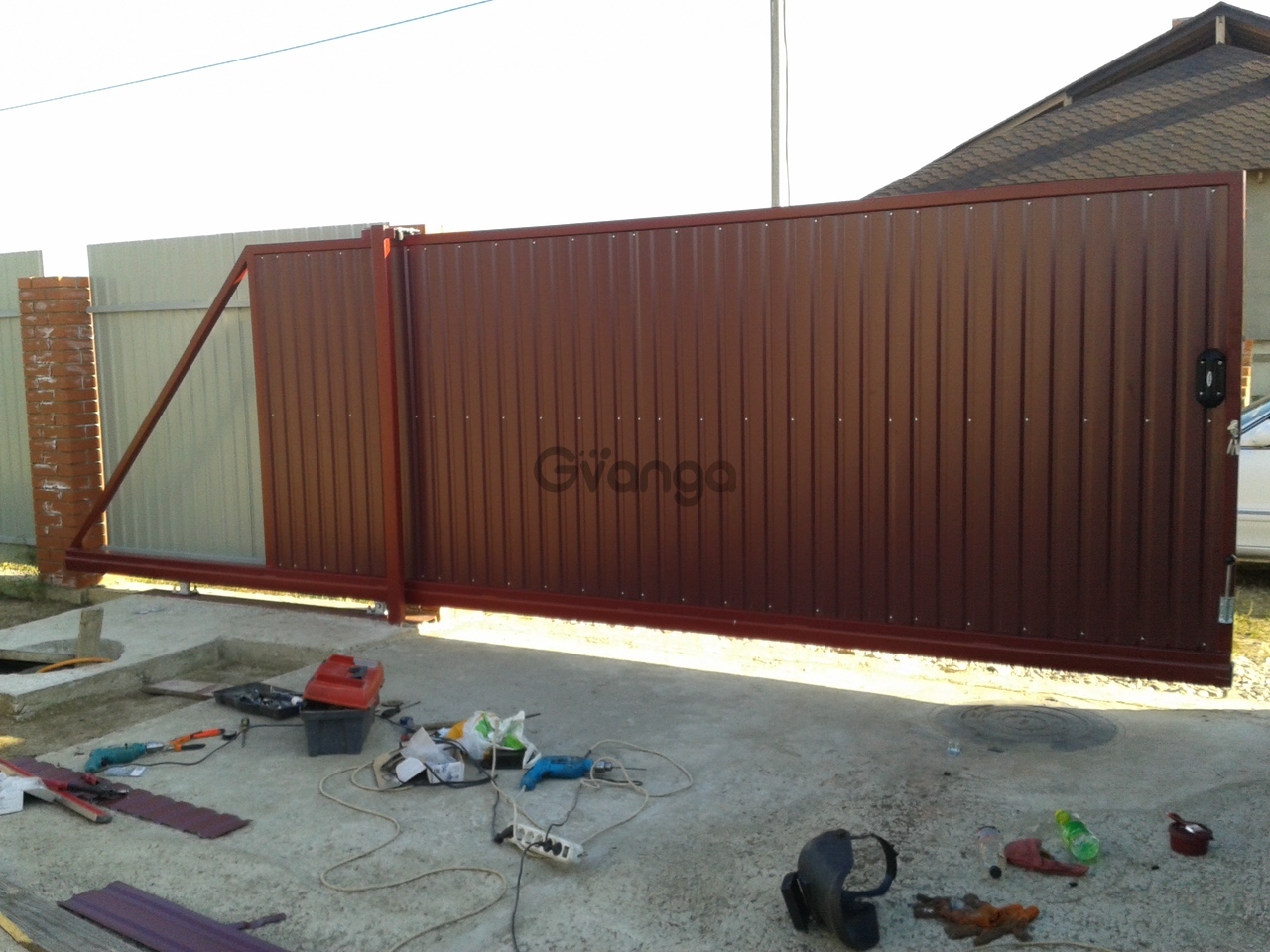

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не "задран" вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

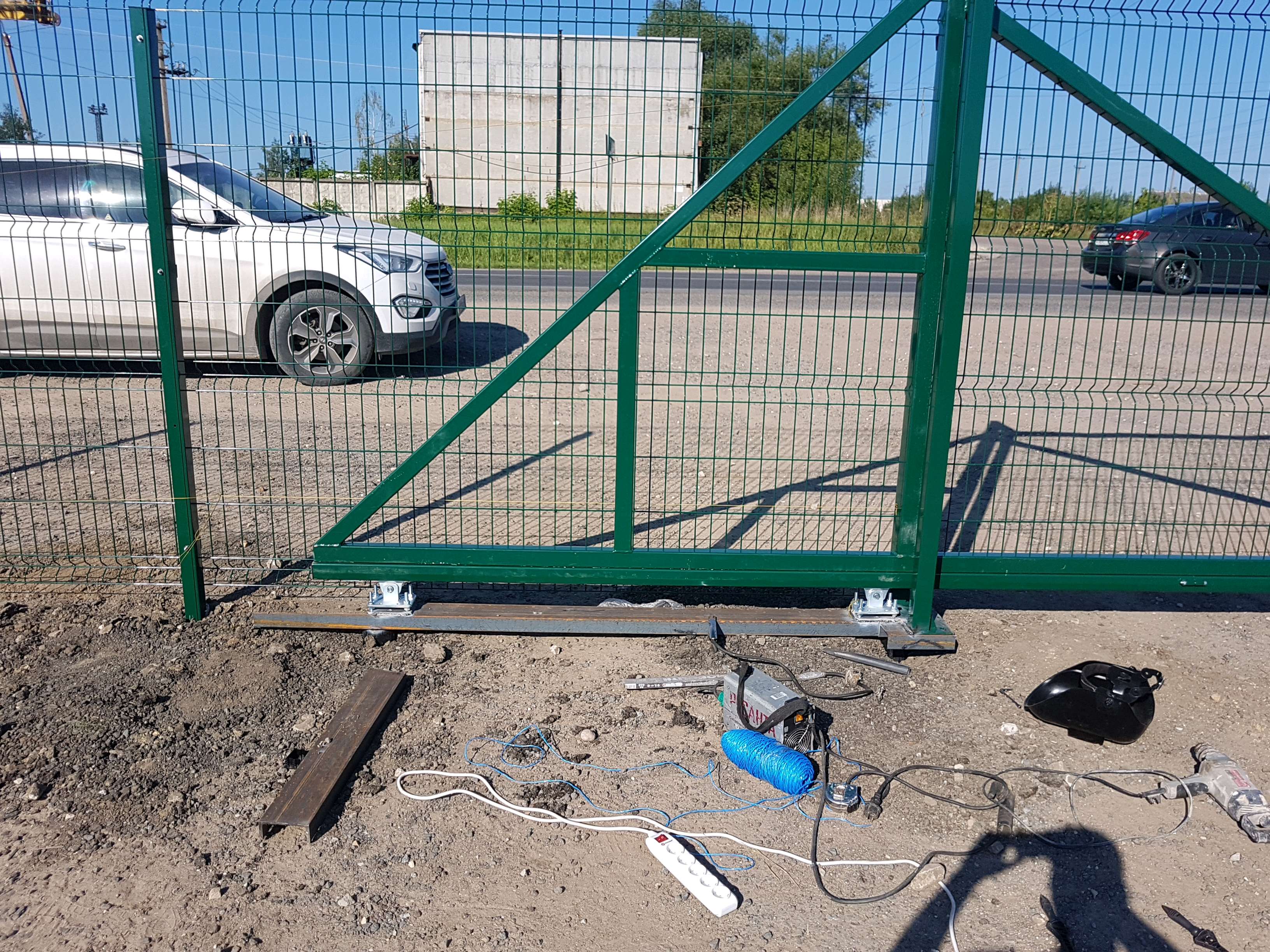

После "накатываем" на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и "прихватываем" сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы - нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал - возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики "обхватывали" ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.


Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар - регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также "выйти из положения" при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не "завален", то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе "под ключ на фирмах". Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота - сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками - как установить ворота откатного типа

Подробнее про устройство откатных ворот. Как установить откатные ворота своими руками.

Откатные ворота представляют собой простую прочную самонесущую конструкцию, которая легко сдвигается на роликах в сторону строго вдоль забора при помощи ручного или автоматического привода. При этом экономится место на участке и проезд не ограничен по высоте. Сделать откатные ворота своими руками несложно, если соблюдать правила техники безопасности и учитывать основные требования к процессу сборки и монтажа.

Требования для установки ворот откатного типа

  • Свободного пространства вдоль ограждения должно быть достаточно для полного отката створки (с запасом) и 400-500 мм вглубь участка.
  • Калитка не должна мешать движению. Есть два удобных решения: калитка устраивается с противоположной откату стороны или встраивается в общую конструкцию. Основной недостаток второго варианта – высокий порог, который может усложнить проход детям и пожилым людям.

Преимущества откатных ворот

  • Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
  • Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
  • Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
  • Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
  • Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
  • Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
  • Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
  • Высокий уровень прочности и долговечности.
  • Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
  • Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
  • Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

  • Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
  • Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
  • Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
  • Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
  • Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
  • Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Сфера применения

Ворота такого типа чаще всего устанавливаются там, где необходимо создать широкий въезд для автотранспорта любых габаритов на территорию частных домов и дач, охраняемых стоянок или автосервисов, промышленных и коммерческих предприятий, складов и воинских частей.

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

  • Расчистить место для строительства.
  • Снять почвенный слой.
  • Выровнять участок.
  • Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
  • Выполнить подробные чертежи каркаса и фундамента со спецификацией.
  • Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1.2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

Этап №3. Устройство фундамента.

  1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
  2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
  3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
  4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:
  • Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
  • Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.
  1. Бетонирование.

Приямки и траншея заполняются бетоном М200. Его можно сделать самостоятельно, соблюдая пропорции: на 1 кг цемента М500 понадобится песка – 2 кг; щебня – 3,5 кг и воды – 20% от объема.

Все бетонные работы необходимо производить при положительных температурах воздуха, с применением вибратора, для исключения появления пустот, которые понижают прочность фундамента. Бетонную поверхность нужно выровнять заподлицо с закладным швеллером, разгладить, укрыть от прямых солнечных лучей и увлажнять первые дни. Так не появятся трещины. Затем фундаменту необходимо дать выстоятся минимум неделю, а лучше две, до продолжения работ. В течение 28 дней бетон набирает прочность. В это время по нему лучше не проезжать на тяжелых механизмах.

Этап №4. Возведение опорных стоек.

Столбы можно соорудить кирпичные, бетонные, металлические или из дуба. Кирпичные опоры лучше возводить с металлическим сердечником внутри из облицовочного кирпича на цементно-песчаном растворе М100. На каждый столб нужно предусмотреть по три закладных на стороне отката. В их качестве используются уголки 50х50х5 или лист 150х150, толщиной 8 мм с арматурой ф8, приваренной к уголку и металлическому сердечнику. Места первых закладных – третий ряд кладки.

Этап №5. Изготовление створки откатных ворот

Для этого необходимо:

  1. Сварить силовой и вспомогательный каркас, к которому будет крепиться полотно из профнастила или другого выбранного материала(для придания конструкции дополнительной жесткости). Несущий каркас сваривается из труб 60; 80х40х2 мм, вспомогательный, ребра жесткости – из труб 20;40х20х2 мм. Меньшее сечение внутренних элементов каркаса позволяет «утопить» профлист, при обшивке полотна с двух сторон.
  2. Для опоры створки на роликовые каретки в стороне от проезда, сварить противовес длиной в половину ширины проема.
  3. К нижнему силовому элементу прихватками с двух сторон шагом 600 мм прикрепить направляющий рельс. Сплошной шов недопустим. Рельс не должен утратить геометрию. Это повлияет на легкость отката.
  4. Швы зашлифовать, раму очистить, обезжирить, загрунтовать и окрасить.
  5. Для установки автоматики, к каркасу при помощи болтов прикрепить универсальную зубчатую рейку (или цилиндры с резьбой под ее крепление), длиной от 1 метра более длины проема. К наплавляющему рельсу рейку крепить запрещено, чтобы избежать деформации. Длина ее на 1 метр больше ширины проезда для сцепления с шестеренкой привода. Сдвижные ворота без автоматики со временем можно будет автоматизировать.
  6. Обшить полотно.

Виды обшивки:

  • Легкая. Это профлист, поликарбонат, сетка, «евроштакетник», 3D, дерево. Самый популярный из них профлист, окрашенный в тот же цвет, что и полотно, крепится на саморезах, имеющих стальную шайбу и резиновую прокладку. Полотно получается жестким, прочным и нетяжелым. Противовес можно не зашивать, он не виден в проеме. Сендвич-панели – 2 стальные пластины с полиуретаном между ними, обрамленные алюминиевым профилем, изготавливаются на заводе по передовым технологиям. Такая обшивка легкая, гасит уличный шум и легко монтируется.
  • Тяжелая. Это кованые элементы, доска, металлический квадрат, проч.

Этап №6. Сварка нащельников.

Трубы 60х40 мм для крепления фурнитуры привариваются к закладным на опорах.

Нащельник над фундаментом для роликовых кареток выполняется с вырезом для установки верхних роликов с пластиной. Верх второго – заваривается для защиты от осадков.

Этап №7. Установка фурнитуры:

  • Направляющей из прочной стали, без окалин и раковин. От этого зависит тихий и плавный ход всей конструкции.
  • Роликовых опор с металлическими или пластиковыми обоймами подшипников. При заведении роликов в направляющую нужен зазор в 2 мм, чтобы точно попасть в улавливатели. Створки должны закрыться полностью. Опоры крепятся на швеллер на максимальном расстоянии друг от друга, в стороне от проема. Их устанавливают с монтажными регулировочными пластинами или без них при помощи гаек.
  • Верхней пластины с роликами с пластиковым или резиновым покрытием, для контроля траектории верхнего элемента каркаса.
  • Накатного ролика внутри направляющей (на пластине и болтах) металлического или из полимера для плавного наката на полочку нижнего фиксатора. Выбор зависит от веса створки.
  • Нижнего и верхнего фиксаторов. В закрытом положении ворот нижний их угол не сместится, а верхний не будет болтаться при сильном ветре. Расположение фиксаторов проверяется при закрытой створке, затем они привариваются к нащельнику.
  • Резиновых заглушек для защиты торцов рельса от грязи и пыли.

После монтажа выполняется окончательная регулировка опорных роликов и фиксаторов.

Этап №8. Установка автоматики на откатные ворота.

Для этого понадобятся:

  • Привод.
  • Устройство управления (пульты дистанционного управления).
  • Зубчатая рейка.

Монтаж привода несложно сделать самому на закладной швеллер между роликовыми каретками на отрезках труб с основанием на них. По простой типовой схеме подключается сам привод, сигнальная лампа и сканер проезда, что повышает уровень безопасности. Фотоэлементы монтируются на опорные столбы или нащельники на высоте 60 см над дорожным покрытием. Так они «увидят» пешеходов и капот машины, не скроются под сугробом. Между парными датчиками не должно быть преград. Сигнальную лампу ставят так, чтобы ее было видно со всех сторон.

Отзывы покупателей

Самодельные откатные ворота своими руками

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

  • Подготовленные опорные столбы;
  • Создание фундамента для конструкции;
  • Проведение электропроводки под автоматику;
  • Создание ворот;
  • Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

Откатные ворота – схема

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

105 фото монтажа самых популярных конструкций

Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.

Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.

Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.

Краткое содержимое статьи:

Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

  • Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
  • Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
  • Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
  • Широкий набор вариаций.
  • Долгое время использования.
  • Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

  • Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
  • Консольная часть требует для своей установки создание основания — фундамента.
  • Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Разновидности конструкций

Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.

Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.

Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.

Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.


Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.

Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.

Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.

Ещё один интересный вариант – ворота с калиткой.

Рассчитываем габариты конструкции

Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:

  • Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
  • Рассчитать противовес.
  • Предположить массу ворот.
  • Создать наброски конструкции, чертежи ворот.

Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.


Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.

Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.

Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.

Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.

Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

  • направляющие балки, которые выполняют роль несущей;
  • опоры для роликов;
  • ролик, который можно снять;
  • регуляторы парусности и нагрузки – уловители;
  • в качестве крепления используется кронштейн, защищающий ворота от покачивания;
  • опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.

Наглядно состав конструкции может представить схема откатных ворот.

Процедура установки

Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.

Процедуру установки можно подразделить на несколько этапов:

  • фундамент – необходимо сделать для создания устойчивости;
  • проведение электрического тока;
  • расположение специального столбика в определенном месте;
  • внедрение в систему автоматики для ворот и её запуск.

Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.

Фото откатных ворот

Сохраните статью себе на страницу:

Пост опубликован: 14. 10

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Как сделать откатные ворота своими руками, монтаж откатных ворот, схема откатных ворот.

Откатные ворота давно признаны самыми удобными и практичными – ими не только легко и просто пользоваться, откатные ворота позволяют сэкономить много места во дворе. Если есть желание и хотя бы минимум практики по работе со строительными инструментами, то изготовить и установить откатные ворота своими руками не составит труда.


Оглавление:
Виды откатных ворот
Откатные ворота своими руками – устройство фундамента
Откатные ворота своими руками – монтаж
Установка откатных ворот

Виды откатных ворот

Существует три вида рассматриваемого изделия:

  1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
  2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
  3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота. Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

  1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
  2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
  3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
  4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется. Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

  1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения.

  1. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине.

  1. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Установка откатных ворот

После того как ворота готовы, можно приступать к их установке.

Делается это тоже по инструкции:

  1. На швеллере, который вмурован в фундамент, выставляются ролики — их нужно развести на максимальное расстояние. Не забудьте, что концевой ролик размером 150 мм, поэтому каретка, которая расположена ближе к воротному проему, отодвигается от этого самого проема на 150 мм.
  2. Накатываем на выставленные каретки раму ворот. Если положение рамы устраивает (нет перекосов, отклонений), то начинаем обваривать платформы тележек. Если же что-то не устраивает, то начинаем все сначала – выставляем, накатываем и контролируем.
  3. Привариваем верхние ролики, выполняющие поддерживающую роль, и вставляем концевой ролик.
  4. Привариваем уловители – нижний и верхний.

Обратите внимание: накатной ролик должен накатываться на нижний уловитель – так происходит разгрузка ворот.

Стоит знать, что уловители и верхние ролики крепятся к опорным столбам. Если столбы изготовлены из металлических труб, то комплектующие откатных ворот просто привариваются к ним, причем, использовать болты в качестве крепежных элементов при монтаже откатных ворот крайне нежелательно. Если же опорные столбы изготовлены из кирпича, то придется воспользоваться профильной трубой – они как раз и крепится к кирпичной кладке с помощью дюбелей и анкеров.

На этом установка откатных ворот своими руками закончена. Осталось лишь проверить «ход» воротной створки – она должна двигаться свободно, не встречать сопротивления.

Изготовление и установка откатных ворот своими руками – задача несложная, но трудоемкая. Простота процесса заключается еще и в том, что на строительных площадках продаются специальные наборы фурнитуры для откатных ворот, а к ним прилагается точная и достоверная инструкция по использованию. С ее помощью и с помощью рекомендаций специалистов, представленных в данном материале, изготовить и установить откатные ворота своими руками сможет даже человек без специального инженерного образования.

Загрузка...

Откатные ворота своими руками - фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

  • Combi Arialdo и Flatelli Comunello из Италии.
  • Ролтэк и Doorhan из России.
  • Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

  1. Изготовление фундамента.
  2. Проводка электрики.
  3. Установка ответного столба.
  4. Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

  • Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
  • Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
  • Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
  • Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
  • Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
  • Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

  • Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
  • Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

  • Снимаете полотно с роликовой тележки.
  • Далее снимаете тележки с площадок.
  • К закладному элементу привариваете площадки.
  • К ним закрепляете роликовые тележки.
  • На роликовые опоры задвигаете полотно.
  • Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

  • Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
  • Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
  • Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

  • Для проема в 4 м используется привод – 500–600 кг.
  • Для проема в 4–6 м используется привод – 600–1300 кг
  • Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

  • Инверторный сварочный материал. Такой агрегат не испортит металл.
  • Болгарка.
  • Воздушный компрессор для покраски.
  • Пассатижи.
  • Дрель.
  • Рулетка.
  • Уровень.
  • Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

  • Недостаточно хорошая подготовка фундамента.
  • Неправильный монтаж и крепеж всех комплектующих.
  • Неправильно подобранная масса ворот под несущую балку.
  • Если слышен скрип, то это свидетельство попадания песка в подшипники.
  • Нельзя допускать потеки краски.
  • Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

🧰 Как сделать откатные ворота

Введение

Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с устройством для расширения под воротами, которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

Так что давай покончим со старым и займемся новым.

Мне нужны откатные ворота, сделанные исключительно из бревна.

Раньше я никогда не делал и не устанавливал раздвижные ворота, поэтому я заскочил к местным производителям ворот, чтобы получить пару идей.

Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требуется металлический каркас для предотвращения деформации.Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

Поскольку я не мог найти местную компанию по производству ворот, которая действительно производила деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные. Стр. 2.

Деревянные ворота покоробятся?

Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

Что делать, если ворота деформируются?

Ааа, есть запасной план.Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.

Компоненты ворот

Кроме ворот, мне понадобились гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки.Я решил создать свой собственный. Стр. 2.

План ворот, колеса и конструкция защелки

Конструкция ворот

Чтобы сделать раздвижные ворота исключительно из дерева, нужно было немного подумать, так как мои запросы показали, что для самых прочных раздвижных ворот требуется металлический каркас для предотвращения деформации.
Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.

Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон.(Прокрутите вниз, чтобы увидеть план рамы.)

Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).

Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.

Я решил, что покрытие обеих сторон рамы и скрепление фанерой поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать.Во всяком случае, это была моя теория.

Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

План каркаса ворот

Около 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

Каркас ворот был изготовлен из бруса размером 2 x 3 дюйма (75 x 50 мм).
Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота.Однако чем шире брус, тем тяжелее будут ворота.

Колеса

Колеса можно было легко получить в любом количестве компаний, занимающихся забором и воротами. Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
Мои ворота хорошо подошли под это (я думаю).

Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

Конструкция защелки

Поскольку я не мог найти подходящую защелку, отвечающую моим требованиям, я спроектировал свою собственную, отнес проект инженеру и сделал его.Защелка работала очень хорошо и была исключительно прочной.
Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикреплена болтами к верхней части стойки ворот.
Деталь (b) скользнула в деталь (a) и закрылась со щелчком.

Ниже представлен дизайн, который я передал инженерам.

Подготовка уклона пути

Мне нужна была непрерывная прямая трасса.Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении. Как бы то ни было, я подумал, что прямая гусеница будет давать равномерные тяги и / или толчки при работе с воротами. (Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но с небольшим спуском в сторону от проезжей части.)

Я хотел, чтобы трасса спускалась немного вниз по направлению к открытому положению, чтобы ворота оставались открытыми (без необходимости ловит) и случайно не въезжает в проезжающий автомобиль.

Я сделал так, чтобы гусеница проваливалась на 3/4 дюйма (20 мм) по длине ворот.

Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по рельсам ворот.
Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.

План отметок

Врезка траншеи в бетоне

Поскольку существующая бетонная поверхность была изогнутой, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Я определил положение линии траншеи.

Ворота должны были быть толщиной 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей будет 2 1/2 дюйма (63 мм). в от постов.

Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
Затем я установил лезвие пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я прочистил траншею долотом (см. Рисунок выше).

Определение линии и рытье траншеи в земле

Я провел веревкой вдоль середины траншеи (в бетоне) и вниз до того места, где дорожка заканчивалась. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).

Затем я вырыл траншею на глубину и ширину, которые позволили бы разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

Установка стойки горизонтальной для опоры пути

Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя шнур в качестве ориентира) до нужной высоты.

Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.

Установка столбов для забора

Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.

На этом этапе я просто поставил стойки забора, чтобы я мог забраться внутрь и закрепить гусеницу.

Установка направляющей и измерение высоты ворот

Я использовал U-образный профиль (полукруглый), предварительно просверленный и оцинкованный.
Дорожку можно было легко получить в любом количестве компаний, занимающихся забором и воротами, и она имела длину 20 футов (6 м).

К настоящему времени у меня была сплошная прямая поверхность, на которой я мог закрепить гусеницу, так что на самом деле мне оставалось просто уложить гусеницу на место и закрепить ее на поверхности с помощью соответствующих креплений.

Чтобы прикрепить дорожку к бетону, я использовал два типа крепежа (просто чтобы опробовать их):
1) Крепеж расширяющегося типа для бетона.
2) Забивные бетонные шпильки.
Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.

Для крепления трека к дереву я использовал шурупы по дереву и оцинкованные гвозди.

Определение высоты ворот

Как раз пора начинать делать ворота.

У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить дорожку в нужном месте), и как только дорожка была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от вершины колеса (которое я держал на трассе) до того места, где я хотел, чтобы закончилась вершина ворот.

Изготовление ворот

Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
Я выбрал дизайн внутренней стены дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, что позволяет нейтрализовать любые силы, которые могут вызвать деформацию ворот.
Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.

Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.

Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.

Рис.3 Сделаны оконные отверстия (под решетку).

Рис.4 Промежуточные шпильки установлены и зафиксированы.

Рис.5 Ряд блокировки зафиксирован на месте.

Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.

Рис.7 Присмотритесь к металлической обвязке.

Рис.8 Плиты выпрямляются с помощью струнной линии и пакеров.

Рис.9 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.10 Еще 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.11 Рама перевернулась.

Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.

Рис.13 Диагональные распорки приклеены и прибиты гвоздями.

Рис. 14 Еще 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.15 Накладка приклеена, прибита и зафиксирована на месте.

Рис.16 Хомуты сняты, готовы к покраске.

Рис.17 Рисование начинается.

Рис.18 Колеса крепятся к нижней части откатной двери.

Установка ворот и изготовление упора

Установить ворота не составило труда, просто нужно было поставить их колесами над гусеницей.

Остановка ворот

Мне нужно было что-то, что могло бы остановить ворота без особого толчка, если кто-нибудь толкнет ворота со всемогуществом.
Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшихся ворот - все-таки ворота были относительно тяжелые.

Я приобрел три пружины, которые, как я думал, подойдут, а затем просверлил в стойке три отверстия того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
Чтобы удерживать пружины, я забил гвоздь через край стойки в основание каждой пружины.

Установка фиксатора и направляющих роликов

Ролики направляющие

Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому пришлось сделать свою собственную.
Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил его к стойке.

Защелка

Защелка была другая. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свое, а инженер сделал это за меня.
Я хотел что-то, что будет легко работать, блокировать ворота, чтобы предотвратить подъем, и было бы очень прочным.
Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.

Вот и все! Сделанный! Законченный! Обновления будут размещены на следующей странице.

Обновления

Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, насколько они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

10 недель по телефону

10 недель спустя - ворота начали активно использовать, и я им очень доволен. Он хорошо сбалансирован, легко скользит, и в древесине нет ни намека на движение.
Сказав, что это еще только начало, и, хотя ворота уже давно используются, им еще не приходилось мириться с экстремальными температурами, но на данном этапе все выглядит неплохо.
Я дам еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.

За год по рельсам

Ворота работают уже больше года и заслуживают пропуска.
Это будет последний отчет об обновлении, так как ворота проходили через все сезоны, выдерживали штормы, любые погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.
Ворота так же хороши, как и в день их возведения.
Думаю, это могло быть связано с дизайном и хорошим покрытием герметиком / краской, чтобы вода не попадала внутрь.

Рама откатных ворот своими руками - комплекты откатных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота через гравийный подъезд, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов.00

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Электрические ворота

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
Это меня обеспокоило !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали. Эти ворота открываются и закрываются вручную.

Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард - доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.


На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание Откатные ворота

Стальной столб - обрезка любой длины

Библиотеку ворот мы завершили

Как построить подъездные ворота своими руками

Последнее обновление 1 марта 2021 г.

Вот как построить подъездные ворота с нуля.Мы рассмотрим несколько идей для разных типов ворот. Читать дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд - это простой проход. А может, это уродливые ворота AF, которые хотите на дрова рубить? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот. От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей.Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить ворота подъездной дороги

Строительство подъездных ворот - это проект, требующий высоких навыков деревообработки. Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки. Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке дерева, необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

  • Форма вашей подъездной дороги. Есть ли откосы, ямы или возвышенность? Примите во внимание препятствия, с которыми будут сталкиваться ворота при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
  • Ширина ворот и расстояние между колоннами, а также их высота.
  • Необходимые материалы (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, так как она будет использоваться на улице. Для этого подходят следующие виды древесины:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

  • Оцинкованные металлические пластины / ленты для усиления.
  • Винты для дерева
  • Клей для дерева
  • Морилка / краска для дерева

Типичные ворота состоят из стоек, нижних, верхних и средних направляющих (см. План ниже).Вы начнете с их изготовления:

  • Отмерьте и вырежьте перекладины, нижнюю, верхнюю и среднюю планки из выбранной вами древесины.
  • Соедините рамку с помощью столярного клея и шурупов.
  • Вырежьте доски и вставьте их в каркас. Закрепите их клеем и шурупами.
  • Усилить каркас, прикрепив к стыкам металлические оцинкованные пластины.
  • Добавьте металлические полосы по краям.
  • Установить ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

Подъездная дорога для дома

Подъездная дорога является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самостоятельно.

Для успешного проекта подъездной дороги своими руками учтите свой бюджет, желаемую эстетику, форму, размеры, местные правила и условия обслуживания.

Гравий - самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию - бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (например, битого асфальта или бетона) может снизить стоимость.

Идеи подъездных ворот

Подъездные ворота бывают разных типов и стилей. Но главными критериями при выборе ворот являются материал и функция.

Рассмотрите возможность использования классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами.Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево - лучшие материалы для деревянных подъездных ворот. Древесину можно окрасить, чтобы она соответствовала окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством. Черные деревянные ворота - хороший выбор.Его можно совместить с пешеходным входом.

Планы деревянных ворот

На плане деревянных ворот, помимо прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

В планах деревянных ворот из массивной доски используется прочная фурнитура, которая придает воротам столь необходимую прочность.

Металлические ворота подъездной дороги

Более толстые заполняющие планки и более глубокие рамы придадут металлическим подъездным воротам прочный вид и долговечность.

Лучшие металлические подъездные ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и снизит апелляцию.

Идеи забора для проезжей части

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы. Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Но есть и более современные варианты. Вы можете сделать забор на подъездной дорожке, используя стекловолокно или традиционные доски 2 × 4. Следует выбирать материал, соответствующий местным строительным нормам.

Сделайте свое ограждение подъездной дороги уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Заборы в деревенском стиле - одна из самых модных идей забора для проезжей части. Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот - важная часть процесса.Вам нужно уделять столько же внимания, сколько и при постройке настоящих ворот. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути. Планирование - ключ к успеху.

Вот как вкратце проходит установка:

  1. Выровняйте ворота (если они двустворчатые).Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными до тех пор, пока вы не установите их полностью. Таким образом, вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
  2. Установите петли на стойки на необходимой высоте.
  3. Выровняйте ворота на нужную высоту и закрепите их на петлях.
  4. Закрепите петли на воротах и ​​снимите зажимы.

Фурнитура для ворот

Ворота не закончены до тех пор, пока не будут установлены фурнитуры (защелки, опускные стержни).Вот возможные дополнения, которые могут вам понадобиться:

  • Простая защелка для удержания ворот в закрытом состоянии.
  • Деревянная полоса, предотвращающая заворачивание двустворчатых ворот.
  • Стержень для запирания ворот в землю.
  • Защелка, удерживающая дверь открытой.
  • Замки ворот.
  • Оборудование для автоматических ворот.
  • Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель.Подготовка площадки - важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки настоящих ворот требуется только двойная работа. Однако есть некоторые важные ключевые аспекты, о которых следует знать:

  • Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что каждая качающаяся калитка равномерно встречается в середине шлюза.
  • Стойки ворот должны быть прочно установлены, чтобы выдерживать вес двойных ворот.
  • Ворота должны быть подходящего размера для проема.

Ворота для забора на проезжей части

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не обязательно должны быть чем-то особенным. Все, что вам нужно, это вход через ограждение подъездной дороги, которое может быть его продолжением.

Чтобы создать ностальгический образ, подумайте об использовании белых ворот для забора на подъездной дорожке. Это винтаж, насколько это возможно.

Кедровые ворота для забора - идеальный вход в ваш дом. Это произведет отличное первое впечатление о вашем доме.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Главное преимущество откатных ворот в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае с распашными воротами.

Панели ворот должны быть изготовлены из алюминия или оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием.Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к созданию ворот такой ширины - убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков каркаса.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон. Рама должна быть примерно на дюйм меньше проема ворот.

Сборка ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить крепкие деревянные ворота

Чтобы построить крепкие деревянные ворота, вы должны убедиться, что забор может поддерживать ворота.Ворота не должны быть больше 4 дюймов в ширину. Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Вы должны закрепить стойки таким образом, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Рулонные ворота - это упрощенная версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Разложите деревянные части, которые составляют макет ворот. Переверните ворота вверх дном и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельный открывалка для ворот

Вам не нужно покупать дорогое устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевый механизм открывания гаражных ворот для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота?

Для очень широких ворот используйте откатные ворота. Если достаточно места для распашных ворот, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей собственности.Вы можете ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

260 Простых идей для украшения дома своими руками (Учебники по ремесленным проектам)

Подробнее

20 простых и красивых идей DIY Забора, которые вы можете построить за выходные

Подробнее

104 простых идеи изголовья кровати своими руками, которые вы можете построить с ограниченным бюджетом

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

13 Подъездных ворот своими руками - Как построить подъездные ворота - Идеи для дома и садоводства

Подъездные ворота, сделанные своими руками, защитят ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность.В сегодняшние непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота на проезжей части

Этот план DIY подъездных ворот покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего транспортного средства, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу.Тот, что показан в этом видео, имеет 16 футов в ширину и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота

В этом видеоуроке вы увидите , как установить монолитные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

3- Деревянные ворота

Эти красивые деревянные ворота увеличивают привлекательность вашего дома и помогают защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода, к тому же такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает эти высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать о , как построить driveway gate с кедровыми досками с пазом и пазом.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы выходите и запираете ворота, когда собираетесь прогуляться или покататься на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Доски из кедра «шпунт и паз» просты в работе, а дерево прослужит десятилетиями снаружи в элементах.

5- See-Thru Gate

Эти самодельные ворота позволяют вам видеть сквозь них, сохраняя при этом вашу семью и домашних животных в безопасности.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть атмосферостойким прозрачным слоем или покрасить в любой цвет.

7- Деревянные ворота для поддонов

Переработанная древесина для поддонов идеальна для строительства подъездных ворот своими руками . Переработанные пиломатериалы из поддонов можно бесплатно получить, а доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные раздвижные ворота

Такие раздвижные ворота, как эта, занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на наклоне, подъездная дорожка , сдвижная g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

9 - Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить Рамы ворот для тяжелых условий эксплуатации , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческих фермах, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения привлекательности бордюров. Слой краски или прозрачное покрытие для защиты от атмосферных воздействий - это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные деревянные ворота из поддонов

Рядом с пляжем очень ветрено, и вам понадобятся ворота , которые могут противостоять сильным ветрам и соленому воздуху.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут выдерживать сильные ветры, дующие с океана.

Вторичная древесина из поддонов делает эти подъездные ворота своими руками практически бесплатно.

11- Преобразованные ворота для звеньев цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота с цепными звеньями в рай из пальмовых деревьев, который будет приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота из звеньев цепи в привлекательный вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифными планами, чтобы превратить свои скучные ворота в произведение искусства.

12- Металлические ворота

Большие, привлекательные, безопасные, полностью изготовленные из металла. Эти металлические ворота открываются автоматически и являются прекрасным дополнением.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции, чтобы вы могли создать индивидуальные металлические ворота для дороги.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид - лучший способ описать дизайн этих DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным и повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивала текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

Как построить раздвижные ворота для звеньев цепи - America's Fence Store

Установка решетчатых ворот на заборе - идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно. Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.

Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать калитки из звеньев цепи.

Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.

Ключевые вопросы:

  1. Как измерить ворота?
  2. Как установить консольные ворота?
  3. Как установить рулонные ворота?
  4. Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Как измерить ворота?

Для всех ворот убедитесь, что вы получаете более одного измерения.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или отклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Часто вы обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.

Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь соседних столбов линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.

Как установить консольные ворота?

Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:

  1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань - снаружи. Ролики должны находиться примерно на расстоянии 1 дюйма от земли. Поместите кусок рельса на два ролика. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики.
  2. Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
  3. Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2.5 ”труба). Затяните ролики.
  4. Откатайте ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
  5. Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или под землей. Зимой участки вокруг катков засыпаются снегом и промерзают.
  6. Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
  7. После окончательной регулировки полностью затяните все ролики.
  8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить замок.

Как установить рулонные ворота?

Откатные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

  1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
  2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, установленной по внутренней стороне забора.
  3. Установите универсальные кронштейны гусеницы в одном футе от нижней части ограждения и в одном футе от верха ограждения.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
  4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
  5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните рукой.
  6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
  7. Поместив калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте колеса задней гусеницы так, чтобы оба колеса прижимались к гусенице. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице. Затяните колеса.
  8. Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
  9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
  10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы ворота вошли в защелку.
  11. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко напрячь или скрутить спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика, расположенного ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.

Сокращений. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко зажать каток, между штангой и столбом или в проеме.Подробнее об этом позже.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

Как построить свои собственные раздвижные ворота с небольшим усилием

Обновите свой забор, построив свою собственную раздвижную дату с помощью этого удобного руководства.

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

Есть ли у вас забор, который стильно подходит для доступа и выхода? Тогда почему бы не установить классную и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя очень мало материалов и приложив немного усилий.

Счастливое здание.

Источник: Интересное инженерное дело / YouTube

Как и для любого проекта подобного рода, вам потребуются некоторые материалы и инструменты:

С вашими материалами пора приступить к сборке.

Создатель этого видео уже создал кадр раздвижных ворот ранее, так что вам нужно будет немного наверстать упущенное. Возьмите кедровые доски, отмерьте и отрежьте до нужного размера.

Если вы пытаетесь воспроизвести тот же вид, прорежьте канавку в центре каждой доски, чтобы разместить оцинкованную сетку.

Обрежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересные разработки / YouTube

После этого вы все поймете.

Следующим этапом является усиление углов раздвижной двери с помощью скоб из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с ушком, вам понадобится около 6 штук.

Просверлите пилотные отверстия и надежно прикрутите их, как показано на видео.Винты с ушком должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые использовались в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Интересные разработки / YouTube

Вверните по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно, чтобы оцинкованная труба могла охватить их и добавить крышки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Интересные разработки / YouTube

Затем возьмите тележку колеса / ролики и прикрепите «низ» раздвижной двери. Ролики не только добавят стабильности воротам, но также позволят им плавно и предсказуемо скользить.

Но здесь одно предостережение. Убедитесь, что выбранные вами ролики подходят для использования на открытом воздухе. Кроме того, убедитесь, что вы прикрепляете их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Вам также нужно будет обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота.Убедитесь, что они будут одинаковой высоты - вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но он будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересные разработки / YouTube

Затем, если необходимо, вырежьте отверстие в вашем заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть оригинальной конструкции забора, пропустите эту часть.

Источник: Интересные разработки / YouTube

Теперь добавьте больше винтов с ушком к анкерной стойке забора.Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и прежде, сначала просверлите направляющие отверстия, чтобы со временем снизить вероятность раскола древесины.

Источник: Интересные разработки / YouTube

Теперь возьмитесь за ворота, отвинтите заглушки столбов и совместите их с анкерными винтами с проушинами на стойке забора. Проденьте штангу через крепежный винт с проушиной и снова установите торцевую крышку, как показано на видео.

Источник: Интересные разработки / YouTube

Снова затяните вручную и проверьте раздвижную дверь. Он должен быть надежным и свободно перемещаться по направляющей.

Для другой стороны забора либо соорудите концевую стойку (при необходимости), либо измените существующую часть забора, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.

Источник: Интересная инженерия / YouTube

На этом ваши откатные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своими руками.

Молодец, ты!

Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

Создайте ворота для домашних животных!

Собачьи ворота незаменимы в домашнем хозяйстве для четвероногих семей.

Собачьи ворота доступны в различных стилях: от пластиковых ворот, устанавливаемых под давлением, до ворот с металлическим креплением.

Но некоторые владельцы предпочитают делать собственные ворота для собак дома.

Строительство собачьей калитки - забавный и (относительно) простой способ сэкономить деньги, создавая при этом что-то, что гармонирует с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство - это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации.Выбор того, что хорошо работает с вами и вашей собакой, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых дизайнов собачьих ворот, сделанных своими руками, и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьих ворот.

12 дизайнов собачьих ворот своими руками

Теперь, когда вы знаете все веские причины добавить собачьи ворота в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими конструкциями собачьих ворот, сделанными своими руками!

1. Откатные собачьи ворота своими руками

Эти раздвижные собачьи ворота своими руками от YouTuber Matt Mecham - это качественная сборка и удобный дизайн.В качестве настенных ворот это отличный выбор для участков, которые вы хотите ограничить в долгосрочной перспективе , а его высота подходит даже для больших лесов .

Хотя это впечатляющие ворота для собак, для их постройки требуются некоторые столярные навыки. Планка идеально подходит для скалолазов , но расстояние может позволить маленьким собакам легко проскользнуть через . Древесина также может быть соблазнительной для любителей жевания.

Уровень квалификации: Эксперт

Необходимые материалы:

  • Восемь деревянных деталей размером 1 дюйм x 4 дюйма
  • Одна деревянная деталь размером 3 дюйма x 2 дюйма
  • Одна 1.Деревянная деталь 5 "x 2"
  • Одна деревянная деталь 2 "x 2"
  • Два комплекта петель
  • Защелка ворот
  • Отделка под дерево
  • Клей для дерева
  • Направляющая для ящика

Необходимые инструменты:

  • Настольная пила
  • Измерительная лента
  • Маркировочный карандаш
  • Шлифовальная машина или наждачная бумага
  • Сверло

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

2. Сверхширокие ворота для домашних животных своими руками

Очень широкие и очень высокие , эти ворота для собак от Jennifer Maker идеально подходят для защиты длинноногих собак .Хотя стандартная отдельно стоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если вы установите комплект петель или аналогичное оборудование.

Складывающееся движение позволяет легко использовать эти ворота в тесноте, избегая широкого поворота, который можно наблюдать в некоторых воротах. Пластиковые материалы идеально подходят для собак, которые любят грызть дерево, хотя конструкция решетки не идеальна для лазания на собаках .

Уровень навыка: Средний

Необходимые материалы:

  • Одна пластиковая решетчатая панель 4 'x 8'
  • Шесть 8-дюймовых решетчатых колпачков
  • 60 решетчатых или ⅜-дюймовых винтов
  • Девять 3-дюймовых петель
  • Две защелки раздвижных дверей

Необходимые инструменты:

  • Настольная пила или ручная пила
  • Отвертка или дрель
  • Измерительная лента

3.Современные собачьи ворота своими руками

Эти ворота DIY от YouTuber Crafted Workshop - это современный вариант классического образа собачьих ворот, который выигрывает в отделе стиля. Это надежный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких щелей, которые можно увидеть на некоторых ограждениях с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для перекрытия лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок альпинист .Еще одна потенциальная проблема - это его деревянная конструкция, которую некоторые пуперино могут счесть невозможным, чтобы жевать или .

Это сверхпрочные ворота, которые требуют серьезных навыков строительства , поэтому начинающие мастера могут захотеть продолжить поиск.

Уровень квалификации: Эксперт

Необходимые материалы:

  • Один кусок дерева размером 4 дюйма x 4 фута
  • Двадцать деревянных элементов размером 1 дюйм x 2 фута
  • Один кусок дерева размером 2 дюйма x 2 фута
  • Клей для дерева
  • Структурные винты
  • Одна упаковка винта с цилиндрической головкой 1
  • Стена -монтажные петли
  • Комплект защелок
  • Деревянная шпатлевка
  • Краска или морилка по вашему выбору

Необходимые инструменты:

  • Торцовочная пила
  • Настольная пила
  • Шлифовальная машина или наждачная бумага
  • Измерительная лента
  • Сверло
  • Квадратный инструмент

Вы можете увидеть, как дизайнер строит эти ворота своими руками на видео ниже:

https: // www.youtube.com/watch?v=WDTRswDGb8U

4. Собачьи ворота из ПВХ

ПВХ

- отличный материал для изготовления этих собачьих ворот своими руками от eHow. ПВХ не так привлекателен для любителей жевать , как дерево, и он достаточно прочен для повседневного использования .

Лучше всего то, что это недорогой материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеально подходит для использования вокруг дома , но это , а не ворота для использования вокруг лестниц или других опасностей .

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки требуются некоторые навыки мастера. Несмотря на то, что конструкция проста, она не такая прочная и привлекательная, как другие варианты для самостоятельного изготовления из нашего списка, а кабельные стяжки представляют собой потенциальную опасность удушья или проглатывания.

Уровень навыка: Средний

Необходимые материалы:

  • Четыре куска 1-дюймовой трубы из ПВХ
  • Четыре 1-дюймовых тройника из ПВХ
  • Два прочных натяжных стержня
  • Аппаратная ткань (с высотой равной или большей, чем желаемая высота ворот)
  • Кабельные стяжки

Инструменты Требуется:

  • Резак для труб или пила для ПВХ
  • Ножницы по металлу или кусачки для проволоки
  • Защитные перчатки (рекомендуется)
  • Клей для ПВХ (по желанию)

5.Планы ворот собаки двери сарая DIY

Поклонники фермы могут порадоваться этим модным дверным воротам для сараев, сделанным своими руками, от компании Remodelaholic. Прочная отмычка , которая удерживает как больших, так и маленьких собак, содержит , этот деревянный барьер также можно использовать для блокировки лестниц .

В конструкции из массива дерева отсутствуют надоедливые планки, через которые могут выскользнуть маленькие дети, хотя это рискованный выбор, если у вас есть жвачка.

Это, безусловно, , один из самых стильных вариантов DIY, которые мы видели , но также требует продвинутых навыков мастера .Для его строительства необходимы серьезные инструменты, которых у большинства домашних хозяйств просто нет.

Уровень квалификации: Эксперт

Необходимые материалы:

  • Две доски 1 дюйм x 6 дюймов x 96 дюймов
  • Шесть досок 1 дюйм x 4 дюйма x 96 дюймов
  • Одна плита 1 дюйм x 3 фута (для дополнительного верхнего покрытия)
  • Коробка с винтами для гипсокартона 1 ¼ дюйма
  • Клей для дерева
  • Морилка или краска
  • Петля ворот
  • Защелка ворот
  • Ручка-тяга

Необходимые инструменты:

  • Настольная пила
  • Торцовочная пила
  • Измерительная лента
  • Сверло
  • Шлифовальная машина
  • Приспособление для прямоугольной формы
  • Универсальный нож
  • Кисть для пены
  • Старая тряпка
  • Маркировочный карандаш

.Раздвижные ворота для собак из восстановленной рамы футона

Старый футон пылится? Вы можете просто найти материалы для строительства ворот, которые понадобятся вам, чтобы внутри прятаться ваши новые ворота для собак!

Этот колесный барьер от Redditor MrResp3ctful отлично подходит для районов с высокой проходимостью благодаря своей раздвижной конструкции. Это прочная кирка, которая удержит крупных собак, хотя планки могут быть достаточно широкими, чтобы маленькие собаки могли проскользнуть через .

По сравнению с другими деревянными проектами из нашего списка «сделай сам» этот вариант менее трудоемок, хотя требуются некоторые навыки деревообработки .Колесная конструкция удобна, но отсутствие защелки означает, что умные щенки могут сами придумать, как ее открыть.

Уровень навыка: Средний

Необходимые материалы:

  • Деревянная кровать или каркас футона
  • Винты для деревообработки
  • Клей для дерева
  • Четыре крепежных колеса

Необходимые инструменты:

  • Сверло
  • Шлифовальная машина или наждачная бумага
  • Измерительная лента
  • Настольная пила или ножовка

7.Собачьи ворота с шевроном своими руками

Современный и шикарный вид шевронных ворот этих ворот для собак от Yellow Brick Home определенно превосходит традиционные стили, которые часто можно увидеть в магазинах.

Прочная конструкция отлично подходит для больших и маленьких собак. , поскольку скошенные планки расположены близко друг к другу, что предотвращает побег из тюрьмы щенком. Однако они могут служить лестницей для подлых собак, поэтому держитесь подальше, если ваша собака альпинист .

Это не для новичков , так как он требует тщательных измерений и разрезов, чтобы придать шевронный вид.Большинство собак может сдерживаться его ростом, но , если ваша собака прыгает, вы можете выбрать более высокие варианты .

Уровень квалификации: Продвинутый

Необходимые материалы:

  • Четыре деревянных элемента размером 1 дюйм x 2 дюйма x 8 футов
  • Одна деревянная планка 1 дюйм x 4 дюйма x 6 футов
  • Петли диаметром 1 дюйм
  • Гвозди для крепления на 1 дюйм
  • Шурупы для гипсокартона 1 дюйм
  • Поверхностный болт
  • Грунтовка и краска или морилка

Необходимые инструменты:

  • Торцовочная пила
  • Гвоздодер
  • Отвертка или дрель
  • Приспособление Mini Kreg
  • Рулетка
  • Шлифовальный инструмент
  • Шпатель
  • Квадратный инструмент
  • Шлифовальные блоки

8.Собачьи ворота из поддонов своими руками

Бережливым владельцам понравятся эти ворота для собак, сделанные из дополнительного грузового поддона от Simply Maggie. Конструкция для настенного крепления предотвращает старые прыжки и рывки, когда собачки проверяют ворота, чтобы сбежать.

Это делает его идеальным для лестниц , хотя широкий диапазон открывания может быть затруднен в небольших помещениях.

Он отлично подходит как для щенков размером с пинту, так и для больших попугаев, так как планки расположены близко друг к другу, и высоты достаточно, чтобы прыжки не были проблемой для большинства собак .Размер может быть проблемой, поскольку транспортировочные поддоны могут быть громоздкими.

Уровень навыка: Средний

Необходимые материалы:

  • Деревянный транспортировочный поддон
  • Винты для дерева
  • Комплект петель
  • Комплект защелок
  • Ручка
  • Морилка / краска для дерева (дополнительно)

Необходимые инструменты:

  • Ручная пила или настольная пила (если поддон необходимо обрезать)
  • Шлифовальный станок
  • Сверло

9.План 10-минутных ворот для домашних животных

Simplicity - победитель с этими воротами для домашних животных своими руками из блога Finding Purpose, которые имеют традиционный дизайн ламелей. Это поможет содержать собак всех размеров в без ущерба для стиля.

Подходящие для начинающих строителей, эти ворота можно настроить так, чтобы они соответствовали габаритам вашего дома , но вы должны помнить о размерах своей собаки, чтобы не оставлять зазоров достаточно широкими, чтобы в них могли проскользнуть маленькие собаки.

Вертикальные планки идеально подходят для собак-сорвиголов, которые любят лазать, и вы можете настроить высоту, чтобы предотвратить побег из прыжка.Настенное крепление и фиксирующая защелка делают его пригодным для использования на лестнице .

Уровень навыка: Средний

Необходимые материалы:

  • Деревянные детали размером 1 дюйм x 4 дюйма (количество зависит от размера ворот)
  • Шурупы для дерева
  • Комплект петель
  • Комплект защелок
  • Краска или морилка (необязательно)

Необходимые инструменты:

  • Торцовочная пила
  • Измерительная лента
  • Сверло
  • Шлифовальный станок

10.Отдельностоящие ворота для собак DIY

Эти отдельно стоящие собачьи ворота, сделанные своими руками от This Old House, представляют собой переносную кирку , которую можно использовать по всему дому . Возможно, это не идеально, если у вас есть более сильная собака, которая может оттолкнуть ее, но настенный монтаж также является вариантом .

Твердая основа предотвращает утечку между планками , хотя это может быть слишком громоздким для некоторых владельцев.

Конечным результатом является модное ограждение для собак, хотя, как ни стильно эти собачьи ворота своими руками, оно не для слабонервных, так как требует серьезных столярных навыков и времени , чтобы его снять.

Уровень квалификации: Продвинутый

Необходимые материалы:

  • Тридцать восемь деревянных элементов размером 1 дюйм x 2 фута
  • Два листа фанеры ½ дюйма
  • Формованный элемент
  • Клей для дерева
  • Шурупы для дерева 1 ½ дюйма
  • Штифтовые гвозди
  • Два 40-миллиметровых соединителя с шестигранной головкой
  • Две вставные гайки ¼-20
  • Комплекты петель
  • Шпаклевка для дерева
  • Краска или грунтовка (опция)

Необходимые инструменты:

  • Круглая настольная пила
  • Шлифовальный станок
  • Шлифовальный блок
  • Гвоздь для штифта
  • Измерительная лента
  • Шестигранный ключ
  • Зажимы
  • Сверло
  • Маркировочный карандаш

11.Собачьи ворота из ткани своими руками

хороший вариант для маленьких собак , эти тканевые собачьи ворота своими руками от A Creative Life не нуждаются в мастерской и гигантской пиле для создания. Это дешевый, простой в изготовлении и настраиваемый , что делает его идеальным дизайном для большинства владельцев.

Хотя это хорошо работает для маленьких собак, это не подходит для больших собак , так как большие щенки могут легко его опрокинуть и перепрыгнуть.

Несмотря на то, что его портативность означает, что вы можете носить его по дому, его нельзя использовать на лестницах, поскольку он не только устанавливается под давлением, но и представляет серьезную опасность для людей.

Уровень квалификации: Начинающий

Необходимые материалы:

  • Два пружинных стержня (размер соответствует дверному проему)
  • Тяжелый материал по вашему выбору

Необходимые инструменты:

  • Швейная машина
  • Утюг для одежды

12. DIY Pet Barrier для дома

Если вы не любите сверлить отверстия в стене, вам понравится этот отдельно стоящий барьер для собак, сделанный своими руками от Saws on Skates. Его можно перемещать вокруг дверных проемов по мере необходимости, а его высота и относительная прочность хорошо работают с небольшими собачками .

Тем не менее, не рекомендуется для больших собак или использования на лестницах. , так как его можно опрокинуть с достаточной силой.

Хотя для этого требуется немного смазки для локтей, их сделать проще, чем другие деревянные ворота , и в результате получится шикарная вещь. Отсутствие приспособления для крепления под давлением или крепления на стене может позволить скрытным щенкам сбежать.

Уровень навыка: Средний

Необходимые материалы:

  • Три деревянных куска 1 x 3 x 8 дюймов
  • Клей для дерева
  • Винты 1 1/4 дюйма
  • Два комплекта петель

Необходимые инструменты:

  • Торцовочная пила
  • Сверло
  • Приспособление Kreg
  • Измерительная лента

Handyman Special: Quick Cardboard Bariers & Other Hacks

Иногда бывает удивительно, насколько легко сделать эффективную собачью калитку.

Очевидно, что это шутка , и вам не следует использовать полиэтиленовую пленку для сборки собачьих ворот своими руками.

Долго работать не будет, а пластик может стать причиной удушья. Тем не менее, у вас, вероятно, есть много вещей в доме, которые вы можете временно использовать в качестве собачьей калитки.

Картон можно склеить вместе , чтобы создать силовое поле в связке, или кухонных стульев можно наклонить по бокам , чтобы заблокировать дверные проемы во время мытья полов.Вы даже можете сдвинуть легкий диван над , чтобы преградить путь вашей собаке, если хотите.

Мой личный фаворит - , устанавливающий пылесос через дверной проем , поскольку никто из моей банды не пройдет ближе десяти футов от ужасного «врум-врума», как мы его называем. Вы также можете воспользоваться страхом вашей собаки пылесосом!

Преимущества ворот для собак

Хотя все мы любим свои дураки, иногда собакам нужны границы. Вне зависимости от того, используются ли они в качестве средства безопасности или в качестве преграды для защиты мебели, ворота для собак могут выполнять множество служебных обязанностей по дому.

Вот несколько изящных вариантов использования ворот для собак:

  • Устранение потенциальных опасностей. Лестница и гладкий ламинат могут представлять серьезную опасность для молодых щенков или щенков с ограниченными физическими возможностями (хотя некоторым собачьи пинетки могут очень помочь). Ограничение доступа к этим областям с помощью ворот для собак может помочь предотвратить падения.
  • Объявление запретных зон. Будь то временное ограничение во время уборки или постоянный запрет, ворота для собак предотвращают попадание щенков в запретные для посещения зоны вашего дома.
  • Защитная мебель . Некоторые тревожные собаки становятся разрушительными, когда их оставляют без присмотра, в то время как другие любят дремать на диване и пускать слюни. Собачьи ворота - отличный способ сохранить прекрасный внешний вид (и запах) вашей мебели.
  • Запрет прыгучих собак на гостей. Иногда щенкам нужен отдых от посетителей, поскольку они учатся искусству держать подальше от гостей лапы и рты. Собачьи ворота обеспечивают свободное разделение, где собаки могут наслаждаться просмотром компании, а не прыгать на них.
  • Содержание щенков на непромокаемом настиле. Пока молодые люди учатся ходить на горшках на улице, вы можете ограничить доступ к коврам и полу, которые трудно чистить.
  • Разделение при кормлении. Некоторым собакам нужно немного побыть в одиночестве, пока они едят, особенно если у них есть проблемы с охраной ресурсов. Собачьи ворота могут быть препятствием для сохранения спокойствия во время еды в семьях с несколькими собаками. Это также удобно, чтобы держать слюнявые щеки подальше от обеденного стола, пока люди едят.

Система безопасности для собак 101

Хотя собачьи ворота могут быть прекрасным средством увести вашего щенка от неприятностей, они могут быть опасными при неправильном использовании.

Многие владельцы задаются вопросом: от «как заблокировать собаку на лестнице» до «какой высоты должны быть ворота для собак?»

Чтобы все виляли хвостом (и не получали травм), следуйте этим простым советам:

  • Ни в коем случае не используйте напорные ворота на лестнице или рядом с ней. Их можно опрокинуть с достаточной силой. В этих сложных местах всегда использовались фурнитурные ворота для собак.
  • Учитывайте размер собаки. Это включает в себя запоминание возможного взрослого размера вашего щенка, если он еще щенок. Не стоит тратить деньги на ворота, которые он быстро вырастет.
  • Используйте только ворота с вертикальными решетками для определенных собачьих упоров . Некоторые гундины умеют убегать. Если ваш pupperino - мастер-альпинист, пропустите ворота с конструкцией из цепочки, которая может служить лестницей.

Кроме того, если вам нужны ворота, чтобы ваша собака не могла попасть на опасную лестницу, вы можете рассмотреть просто , построив вместо этого пандус для собак своими руками . Таким образом, вы можете дать своему щенку безопасный способ взбираться по лестнице и избавиться от необходимости в воротах .

Выбор правильных собачьих ворот своими руками

Теперь, когда у вас есть несколько идей, вы должны подумать о своем щенке и своем доме, прежде чем делать решительный шаг в строительстве или покупке новых ворот для собак.

Настенные ворота с защелками необходимы для использования возле лестниц или с большими мощными щенками, в то время как маленькие собаки и широкие ламели не подходят друг другу.

Вы также должны учитывать причуды своего пса. Например, если он джемпер, вам следует сосредоточиться на росте, но если он любит жевать, дерево может быть не лучшим материалом.

Ищете что-то подходящее для активного отдыха? Ознакомьтесь с нашими руководствами по созданию собственной ручки для собак или пробежек для собак своими руками!

***

Изготовление собачьей калитки - это трудоемкий процесс, но конечный результат стоит затраченных усилий. Вы когда-нибудь делали собачьи ворота? Какой стиль DIY вам нравится больше всего? Дайте нам знать об этом в комментариях.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
