Выдвижные ворота своими руками – Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Содержание

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Откатные ворота своими руками

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Материалы для откатных ворот

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

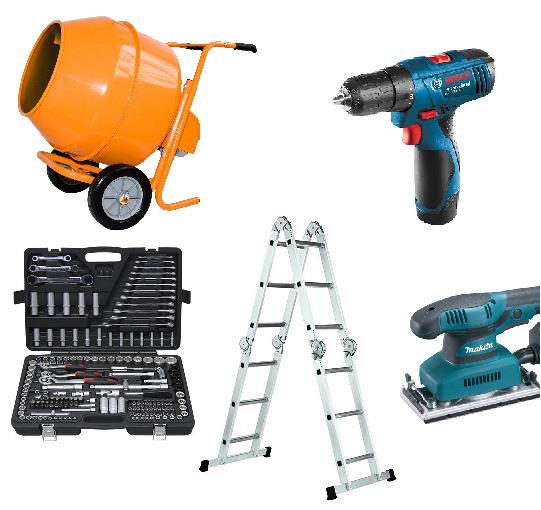

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Инструмент для откатных ворот своими руками

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка


Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Схема фундамента для откатных ворот

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Схема фундамента для откатных ворот

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Фундамент под откатные ворота

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

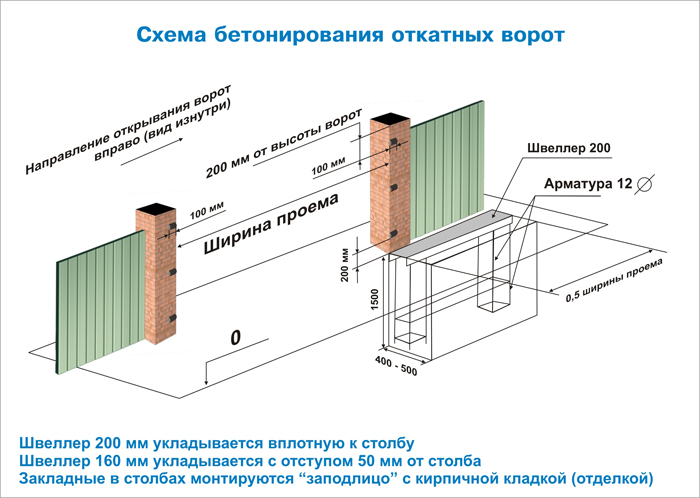

Схема бетонирования откатных ворот

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Схема откатных ворот

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Фото кирпичного столба для откатных ворот

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Схема кирпичного столба для откатных ворот

Каркас откатных ворот своими руками

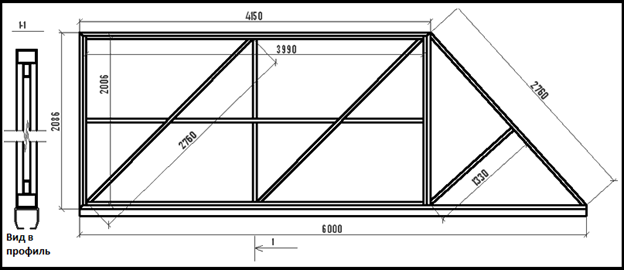

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Схема откатных ворот

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

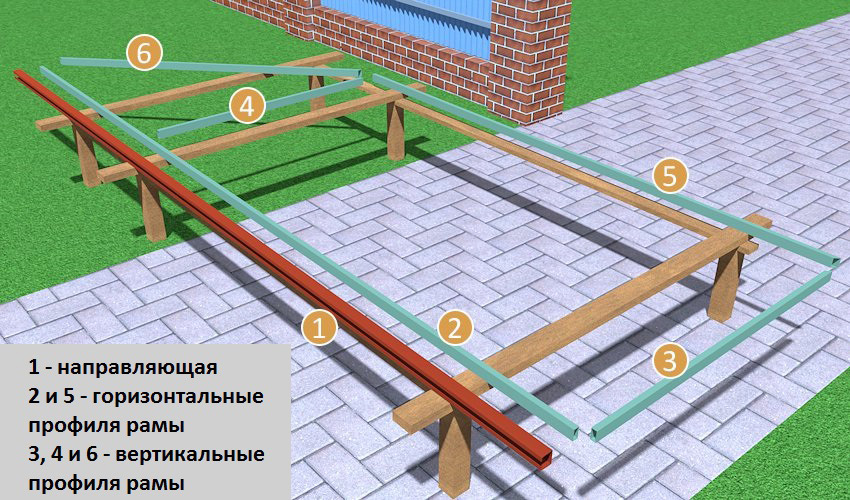

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Схема откатных ворот

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

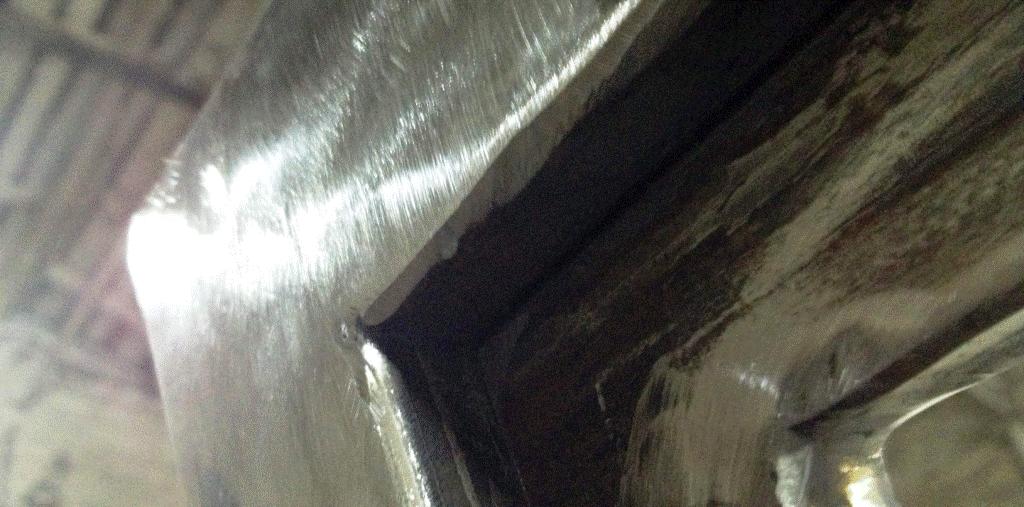

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Схема откатных ворот

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Откатные ворота своими руками

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

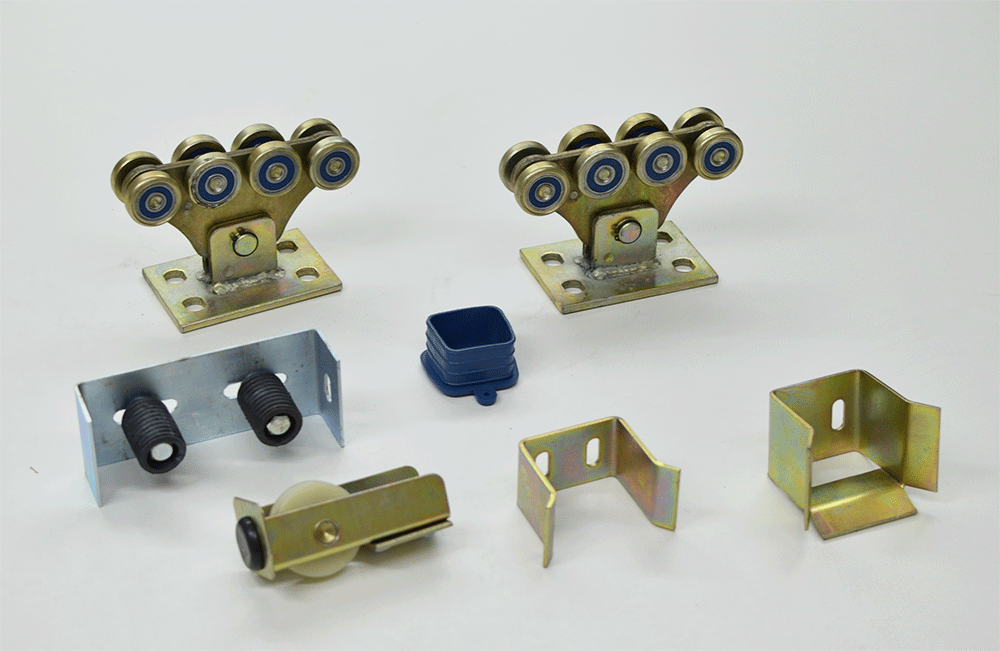

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

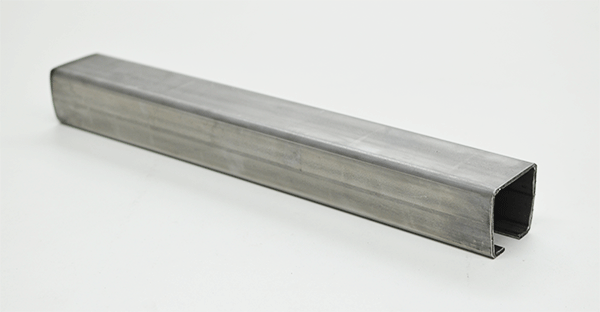

  • консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

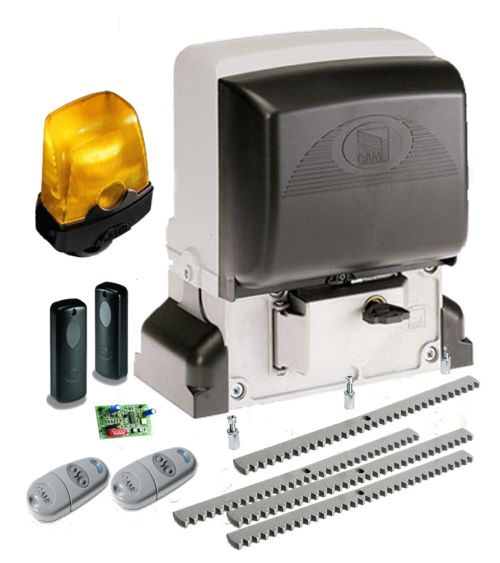

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления — служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

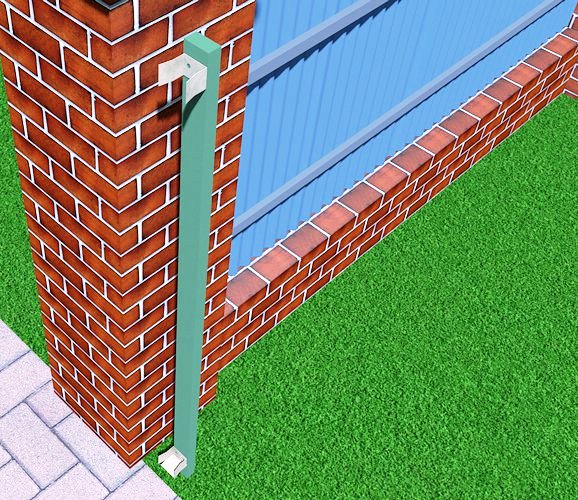

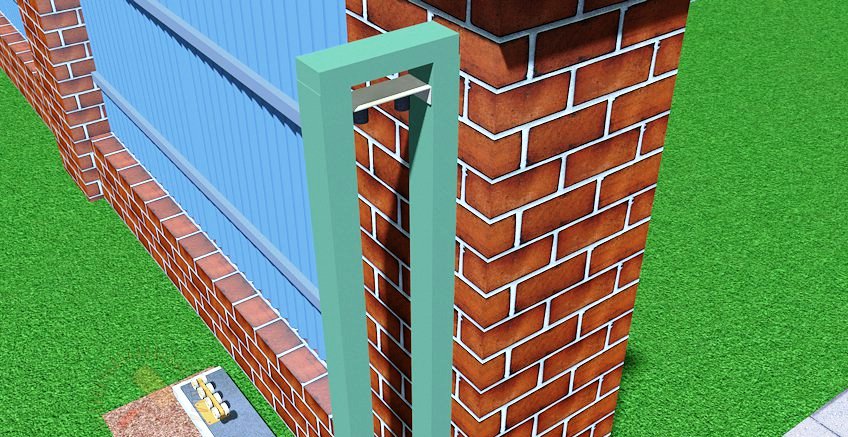

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

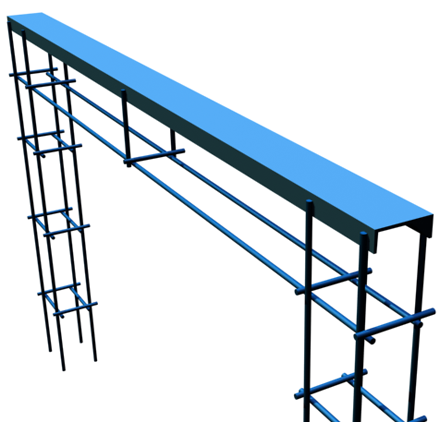

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).

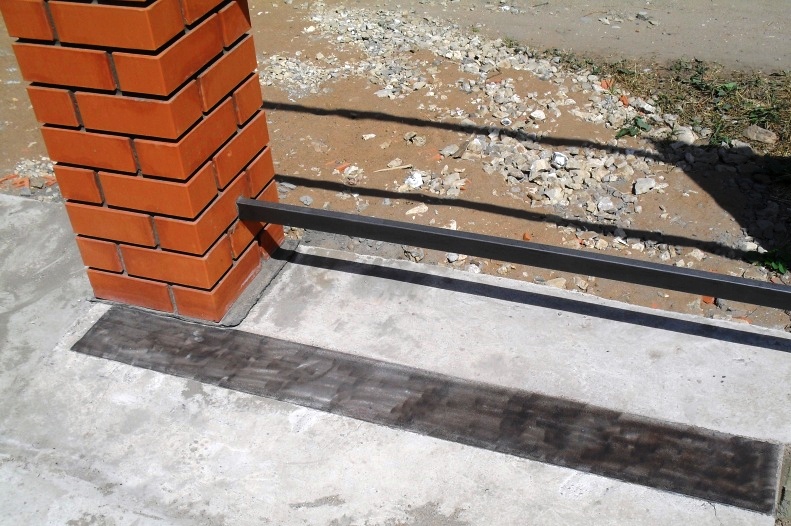

Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

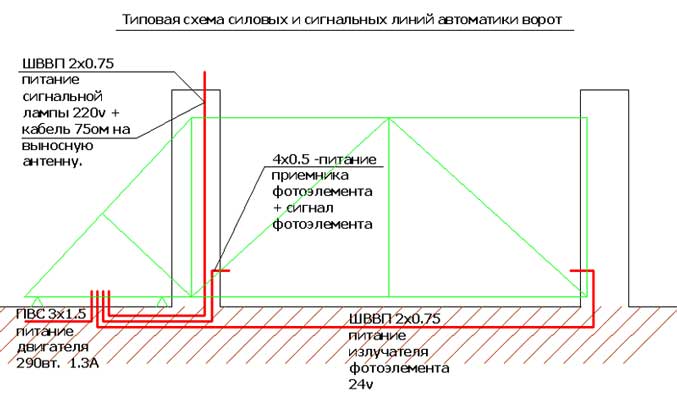

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

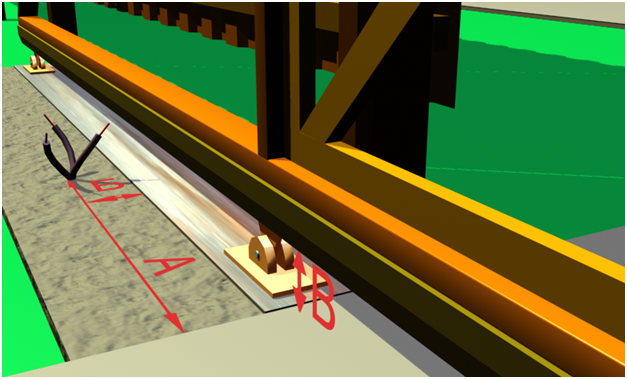

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

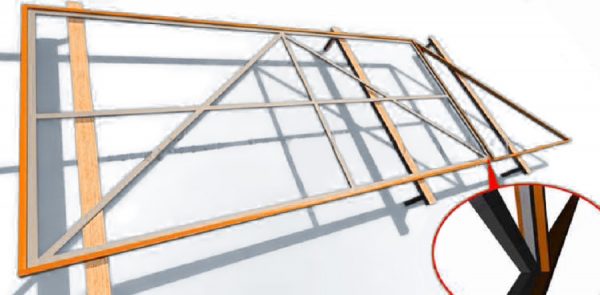

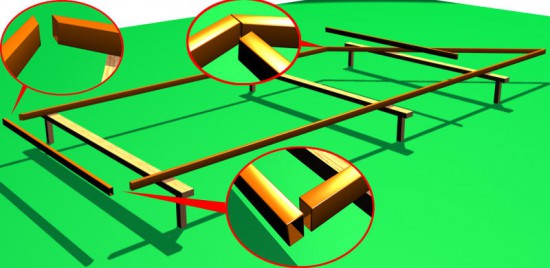

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

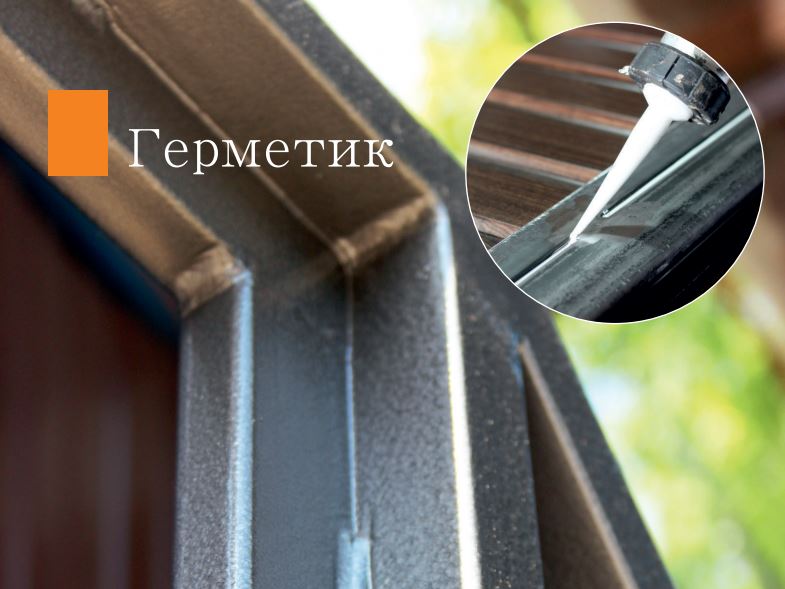

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

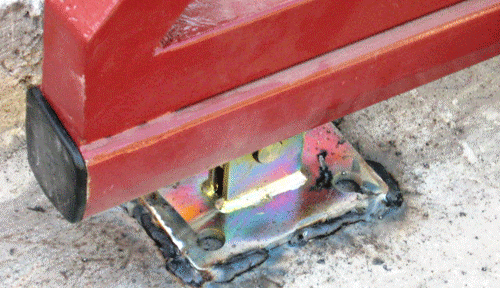

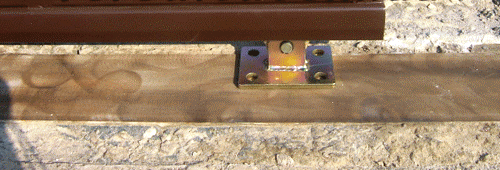

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

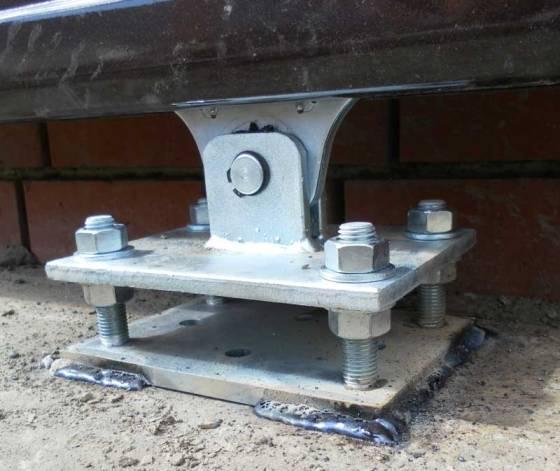

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

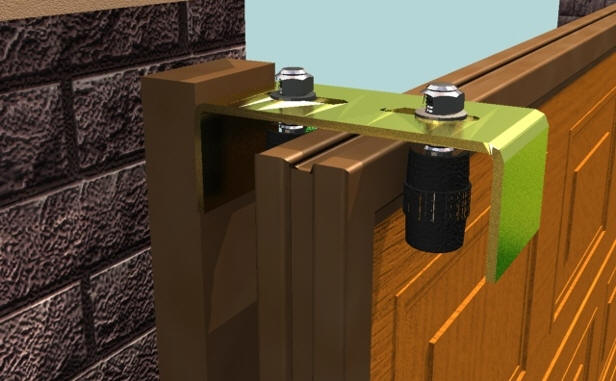

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

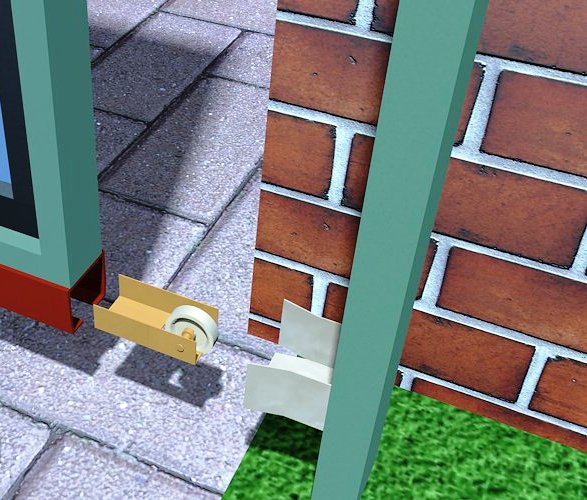

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Откатные ворота своими руками. Чертежи и схемы, пошаговые фото

Откатные ворота своими руками Откатные ворота своими руками

Ни для кого не секрет, что при обустройстве своего земельного участка, будь это частный дом или дача, требуется ограждение.

И какое может быть ограждение без ворот и калитки. В этой статье хочется предложить вам вариант откатных ворот.

Откатные ворота существуют трех типов:

  • консольные,
  • подвесные,
  • колесные.

Приведу вам несколько огромных плюсов откатных ворот:

1. Откатные ворота занимают намного меньше места при открывании нежели, например, распашные.

2. Вы исключаете возможность поцарапать или ударить свой автомобиль при сильном ветре.

3. Замечательный внешний вид.

4. Вполне несложный монтаж.

И так ниже будут приведены примеры откатных ворот с подробными фотографиями, а так же разобраны некоторые нюансы при обустройстве и монтаже откатных ворот.

Консольные откатные ворота

36 thumbКонсольные откатные ворота представляют собой конструкцию, в которой откатное полотно, как правило, установлено на нижней направляющей.



Очень часто специалисты рекомендуют к изготовлению именно такой вариант, так как нет верхнего ограничителя, занимают не много места, очень взломостойкие.



Ниже будут приведены схемы для обустройства консольных откатных ворот, а именно: разметка, подготовка основания, расчеты и само собой монтаж.

Источник фото: www.kakpravilnosdelat.ru; www.postroiv.ru

Подвесные откатные ворота

24 thumbПодвесные откатные ворота устанавливаются в местах, имеющих верхнее ограничение или крышу. Поэтому находят свое применение чаще в складских боксах или ангарах.



Ролики и части задействованные в движении расположены на верхних направляющих, что значительно уменьшает возможности проезда транспорта, обладающего большой высотой.



Но, несравненным плюсом является исключение провисания такой конструкции со временем.



Ниже представлен подробные фотоотчет по изготовлению и монтажу подвесных откатных ворот своими руками.

Источник фото: www.wxpuser.ru

Колесные откатные ворота

05 thumbКолесные откатные ворота изготавливаются при помощи рельса, который помещается в грунт или бетон. Полотно колесных откатных ворот оснащается в нижней части колесиками.

Самый главный минус такой конструкции, это загрязнение рельса и в последствии плохое скольжение колесиков.

Поэтому колесные откатные конструкции нашли свое широкое применение при изготовлении раздвижных межкомнатных дверей.

В принципе отличие конструкции колесных откатных ворот наблюдается только в наличии колесиков которые скользят по рельсу в нижней части проема ворот.

Ниже представлены варианты исполнения колесных откатных ворот.

Источник фото: www.remoo.ru

Изготовление бюджетных откатных ворот

46 thumbБюджетные откатные ворота отличаются от не бюджетных тем, что не имеет автоматического механизма открывания ворот.

Такой вариант подходит для случая при ограниченном количестве финансов. Но с виду такие ворота не уступают самым современным и высокотехнологичным заводским аналогам.

К тому же позволяют экономить большое количество пространства при открывании.

Ниже на фото представлены варианты сборки и монтажа такого типа ворот.

Источник фото: www.forumhouse.ru

Выбор материала для откатных ворот

Чтобы изготовить качественные и красивые откатные ворота необходимы хорошие материалы.

Лучше всего покупать материалы комплектом в специализированных магазинах либо через интернет.

Итак, разберемся, что же должно быть в монтажном комплекте для откатных ворот:

  • 1. Каретки роликовые – 2 шт. (для движения направляющей).
  • 2. Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии).
  • 3. Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении).
  • 4. Ролик накатной или концевой – 1 шт.
  • 5. Заглушки на направляющую – 2шт. (для закрытия направляющей от лишнего мусора).
  • 6. Направляющая.
  • 7. Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики.

01 thumb

Для изготовления каркаса откатных ворот лучше всего подойдет металлический профиль 50х50 или 60х40 для наружного каркаса и 20х40 для внутреннего.

Для обшивки каркаса подойдет любой подходящий для вас материал будь это дерево, профлист или что-то еще. При выборе следует исходить из дизайна ограждения.

  • Click to enlarge image 01_thumb.jpg
  •

Источник фото: www.svoivorota.ru

Как сделать металлический каркас для консольных откидных ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

изготовление каркаса откатных ворот своими рукамиС чего начинается создание любых ворот и калиток? Конечно же, с изготовления каркаса, ведь это основа всей конструкции ворот. Вот и мы с вами начнём рассматривать весь процесс сборки самодельных откатных ворот именно с создания каркаса.

Самый простой и, соответственно, самый популярный метод создания каркаса для откатных ворот – это сварка каркаса из профильной трубы. И используют для этого обычно металлические трубы стандартного сечения (60 на 40 миллиметров).

Каркас для консольных откатных ворот представляет собой скреплённые между собой прямоугольную (основную) с диагональными перемычками внутри и треугольную (расположенную сбоку основной) рамы. В данном случае, концы труб срезаны под углом, это позволяет прочно спаять их между собой.

Готовый каркас в дальнейшем устанавливается на направляющую с роликами, но это уже другая история, другой этап создания откатных ворот, про который я расскажу вам ниже.

Пошаговые фото изготовения каркаса для откатных ворот

Источник идеи и фотографий видео мастер-класс: youtu.be/4-sJ4gQT2Bw
Оригинальное название: ООО Прогресс — Откатные ворота (выпуск №1)
Автор видео: ООО Прогресс

Как заложить фундамент для консольных откатных ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

Фундамент под откатные ворота своими руками пошаговые фотоПосле того, как каркас консольных откатных ворот создан, необходимо подготовить место для установки ворот, а именно заложить фундамент. Для этого, в соответствии размерам созданного вами каркаса (а если быть конкретнее, в соответствие длине его прямоугольной рамы), нужно выкопать яму глубиной, примерно, один метр. Затем, каретки устанавливаются на металлическую перекладину, к которой крепится прочный проволочный корсет (его размеры равны размерам выкопанной ямы). Вся эта конструкция погружается в яму и заливается бетоном. Вот и всё, фундамент для консольных откатных ворот готов, можно приступать к их установке.

Фото мастер класс по изготовлению такого фундамента:

Источник идеи и фотографий видео мастер-класс: https://youtu.be/Lv_RXa3f0es
Оригинальное название: Фундамент под откатные ворота (установка закладной)
Автор видео: Все своими руками по уму!

Делаем направляющие, каретки и стабилизаторы

для откатных ворот своими руками

Изготовление кареток для откатных ворот своими рукамиМногие люди, создававшие откатные ворота для своего участка самостоятельно, ограничивались лишь созданием каркаса и закладкой фундамента для консольных ворот. А направляющие, каретки, верхние ролики и тому подобное, они приобретали в готовом наборе. Но что будет, если я вам скажу, что даже эти детали, нужные для сборки консольных откатных ворот, можно сделать самостоятельно в домашних условиях? Вы, наверняка, попробуете, верно?

Ещё бы, ведь создание этих запчастей для ворот самостоятельно

  • во-первых, позволит немного сэкономить,
  • во-вторых, послужит поводом для гордости собой.

Согласитесь?

Для создания направляющей использовалась всё та же профильная труба, у которой создатель срезал верхушку, а чтобы сделать каретки автору видео мастер-класса пригодились восемь подшипников, и конструкции, вырезанные из металлических листов своими руками. А ещё создатель сделал металлические стабилизаторы для откатных ворот своими руками.

Всё внимание на пошаговые фотографии.

Источник идеи и фотографий видео мастер-класс: https://youtu.be/5DwRumiS9Qk
Оригинальное название: КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ! Подробная видеоинструкция!
Автор видео: Моя Любимая Усадьба

Простые консольные откатные ворота

(простейшая конструкция без фундамента)

Простые откатные ворота своими рукамиМожно создать несложные консольные откатные ворота своими руками, и без закладки фундамента для них: следующая модель как раз является примером такого варианта ворот. Но почему же для таких ворот не нужно закладывать фундамент? Всё дело в том, что у создателя этой модели откатных ворот бетонный забор, на основании которого он и установил каретки, по которым движутся ворота.

Каркас этих ворот имеет небольшую длину – всего шесть метров, автор видео мастер-класса сделал его немного не таким способом, который я описывал выше, он не срезал уголком профильные трубы для рамы, а сразу спаивал их между собой. Что ж, прочнее конструкцию это не делает, но сам процесс создания немного упрощает.

Плюсы модели:

  1. Простота создания, некоторые этапы создания консольных ворот в этом случае можно опустить;
  2. Дешевизна;
  3. Приятный внешний вид;
  4. Удобство использования;

Смотрите галерею пошаговых фото создания таких ворот

Источник идеи и фотографий видео мастер-класс:

Ссылка на первую часть видео мастер-класса: https://youtu.be/xPSNzfgPkgI
Ссылка на вторую часть видео мастер-класса: https://youtu.be/oK7hOeinrLI
Оригинальное название: Направляющая для откатных ворот. Откатные ворота своими руками
Автор видео: Maks Maks

Консольные откатные ворота из профнастила.

(ещё один вариант простой конструкции)

Откатные ворота из профнастила своими рукамиСледующая модель консольных откатных ворот похожа на предыдущую. Но я всё равно хочу продемонстрировать вам процесс их создания.

Итак…

  1. Сначала на заборе устанавливаются столбы, на которые будут крепиться ворота, эти столбы представляют собой обыкновенную профильную трубу широкого сечения.
  2. Затем, под правым столбом устанавливаются каретки, вдоль которых будут двигаться ворота.
  3. Каркас ворот создатели собирают прямо при установке, поэтому следующим этапом на каретки пускается направляющая, к которой прикреплена труба – основание рамы каркаса ворот. На эту трубу устанавливается пять вертикальных столбов, находящихся на равном расстоянии друг от друга.
  4. Сверху к столбам в горизонтальном положении крепится ещё одна профильная труба. Верхняя и нижняя горизонтальные трубы соединяются между собой перемычкой.
  5. Потом на столбы крепятся фиксаторы для откатных ворот, нужные для того, чтобы ворота не съехали с направления.
  6. После того, как все эти действия выполнены, остаётся лишь покрыть каркас профнастилом, и консольные откатные ворота будут готовы.

Пошаговые фото изготовления:

Источник идеи и фотографий видео мастер-класс: https://youtu.be/ManBeegt-yU
Оригинальное название: Откатные ворота «СОВА» за 2,5 часа своими руками!
Автор видео: Vorota Co

Как сделать автоматические консольные откатные ворота

Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

Откатные ворота — принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

Схема устройства воротСхема устройства ворот

Схема откатных ворот с основными элементами

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

Пример схемы соединения деталей ворот:

СхемаСхема

Схема соединения деталей

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b2+a2 √18002+18652=2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м2. Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м3 бетона.

Необходимый инструмент

  • Сварочный аппарат, желательно полуавтоматический.
  • Болгарка с отрезным и шлифовочным дисками.
  • Шуруповёрт или клёпочник.
  • Молоток, рулетка, маркер белый.
  • Бетономешалка, штыковая и совковая лопаты.
  • Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Нарезка трубНарезка труб

Нарезка и раскладкатруб по размеру

Когда закончили нарезку, кладём трубы на горизонтальную поверхность или подставки, как на рисунке выше, чтобы сформировать раму согласно чертежу. Убедившись в правильности раскладки прихватываем сваркой все углы рамы в нескольких точках, затем полностью провариваем стыки. Теперь нужно зашлифовать места сварных швов. Внутреннюю поверхность рамы, там, где будет крепиться каркас необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже когда встанет каркас доступ будет невозможен.

Таким же методом свариваем каркас и тоже зачищаем и загрунтовываем только уже с наружной стороны.

Соединяем раму с каркасом

Сначала определимся как будет зашиваться створка ворот — только с лицевой или с двух сторон. Если только с лицевой, каркас следует приваривать заподлицо с лицевой стороной рамы, когда с двух, то посередине. Возьмём вариант с обеих сторон. Отмеряем расстояние и делаем метки внутри рамы где должен находится каркас. Внутрь рамы, лежащей горизонтально, закладываем готовый каркас посередине рамы, регулируя его по меткам подложками из кусочков деревянного бруска. Отрегулировали, проверили, теперь нужно соединить каркас с рамой точками сварки по периметру с шагом около 45–60 см, чтобы не повело раму и каркас. Провариваем участками по 1 см перекрёстно, пока шаг между ними не составит 15–16 см, и только тогда провариваем стыки полностью. Теперь приварим направляющих рельс из комплекта фурнитуры к нижней части рамы. Приваривать будем таким же способом, как и каркас к раме.

Сварка рамы и каркасаСварка рамы и каркаса

Приваривание каркаса к раме

Покраска

Далее необходимо подготовит раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем всю раму и грунтуем антикоррозийной грунтовкой. После высыхания слоя грунтовки можно приступать к покраске. Для покраски лучше использовать алкидные эмали, но вполне подойдут и акриловые краски. Окрашивать можно краскопультом, кистью или маленьким валиком. Окраска производится в 2 слоя, нанося последующий слой после высыхания предыдущего.

ОкраскаОкраска

Окраска готовой рамы

Обшивка

Можно приступать к зашивке полотна ворот. Профильный лист, вырезанный по размеру, крепим при помощи саморезов со сверлом или заклёпок. Сначала фиксируем лист по углам, а затем прикручиваем его по периметру и по внутреннему каркасу с шагом 15–20 см.

Фундамент

Можно приступить к заливке фундамента. Копаем яму длиной не меньше половины проёма ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к подготовке закладной — здесь нет ничего сложного. Вот как выглядит готовая закладная:

ЗакладнаяЗакладная

Закладная из швеллера с армирующим каркасом

Располагаем закладную в яме и проверяем уровнем чтобы швеллер находился в горизонтальной плоскости и в одном уровне с площадкой двора, так мы обеспечим ровное основание для кареток. Замешиваем бетон бетономешалкой в пропорции: 1 часть цемента, 2,1 песка, 3,9 щебня. Получаемая марка бетона М250. Заливаем полностью яму не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Выстаиваться фундамент должен не менее 10 дней, а полный срок высыхания и набора прочности бетоном 28 дней. На следующий день и в последующие 3–4 дня необходимо поливать фундамент водой, чтобы избежать растрескивания бетона.

Монтаж

Фундамент подготовлен — можно приступать к монтажу. На закладной размещаем 2 каретки на максимальном удалении друг от друга. Выставляем ворота на каретках, вставляя их в направляющий рельс. Теперь нужно отрегулировать каретки. Ближняя к проёму ставится так, чтобы ворота при полном открытии не доходили своим краем 15–20 см до каретки. Другая каретка ставится так, чтобы при полном закрытии ворот их край не доходил до каретки 5 см. Проверяем установку уровнем и прихватываем сваркой. Когда проверили что вся конструкция стоит верно завариваем стык каретки и закладной полностью.

Прихватка каретокПрихватка кареток

Прихватка сваркой кареток на швеллере с установленными воротами

Следующие действия заключаются в крепеже оставшихся деталей. Верхние оградительные ролики крепятся к закладной в столбе, если она предусмотрена, когда нет закладной нужно предварительно закрепить металлическую пластину на анкерные болты, он будет выступать в роли закладной. Верхние ролики обычно приваривают к закладной.

Установка ерхних роликовУстановка ерхних роликов

Вариант крепления верхних роликов

Можно сверху трубы 60*30 приварить отрезок трубы 30*20 и к нему приваривать верхние ролики. Таким способом мы получим более надёжное крепление.

На противоположном столбе крепим к закладным отрезок профильной трубы 30*20 длиной равной высоте створки ворот, а непосредственно к трубе верхний и нижний улавливатели. Нижний улавливатель крепим на 5 мм выше чем расположен концевой ролик, чтобы при наезде на улавливатель ворота приподнимались, таким образом, частично снимается нагрузка с кареток.

Нижний улавливательНижний улавливатель

Крепёж нижнего улавливателя

Верхний улавливатель крепится к трубе на 5–7 см ниже верха ворот для защиты от колебаний при ветре.

Верхний улавливательВерхний улавливатель

Крепление верхнего улавливателя

Далее зажимаем болтами концевой ролик в направляющей, можно его даже подварить для лучшей надёжности, так как гайки со временем отпускаются.

Концевой роликКонцевой ролик

Установка концевого ролика в направляющей

Закрывается направляющая с одной и другой стороны резиновыми заглушками которые идут в комплекте с фурнитурой.

Автоматическое открывание ворот

Для удобства использования можно сделать автоматический привод открывания ворот, в наше время рынок предлагает большой выбор таких приводов, и выбрать что-то для себя с хорошим балансом цена — качество, не составит труда. Доверить установку привода лучше всего специалисту в этом деле, хотя можно и разобраться и самому, так как к приводу идёт подробная инструкция по подключению самого двигателя, датчиков и монтированию зубчатой рейки.

ПриводПривод

Автоматический привод ворот

Мощность покупаемого привода в зависимости от веса откатных ворот можно посмотреть в таблице:

Таблица: зависимость мощности двигателя от веса ворот

Но всё же лучше покупать привод с запасом мощности.

Готовые откатные ворота с автоматикой:

Откатные воротаОткатные ворота

Готовые откатные ворота с автоматическим приводом

Видео: откатные ворота своими руками

Не секрет что откатные ворота спроектированные и собранные самостоятельно обойдутся гораздо дешевле заказанных в компании по производству и установке таких ворот. Качество исполнения мы контролируем сами, так что можно всё выверить до миллиметров, тем самым изготовив качественный продукт для собственного использования.

главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Главные составляющие откатных ворот

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

  1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
  2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
  3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

Как осуществляется движение конструкции?

Как устроены сдвижные ворота

Как устроены сдвижные воротаПолотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

  • Как изготовить сдвижные воротаКак изготовить сдвижные воротарулетка;
  • строительный уровень;
  • топор;
  • болгарка;
  • сварочный аппарат;
  • лопата;
  • молоток;
  • шуруповерт;
  • емкость для приготовления бетона;
  • гаечные ключи;
  • резиновый молоток для регулировки;
  • углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

  1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
  2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
  3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

Строительство бетонного фундамента своими руками

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Выбор фурнитуры для самодельных ворот

Выбор фурнитуры для самодельных воротФурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:
  • направляющий рельс;
  • концевой и верхние ролики;
  • захваты;
  • пару роликовых кареток;
  • заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

Как установить ворота

Как установить воротаМонтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая – к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

  1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
  2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

Автоматика для выдвижных ворот

Инструменты для создания ворот раздвижного типа

Инструменты для создания ворот раздвижного типаЧтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:
  • дрель;
  • сварочный аппарат;
  • сверла для металла.

В комплект автоматики входит:

  • зубчатая рейка;
  • сигнальные лампочки;
  • электропривод;
  • фотоэлементы;
  • пульт д/у.

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

  1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
  2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
  3. С помощью сварки рейка приваривается к швеллеру.
  4. К рейке прикручиваются механические или магнитные включатели.
  5. Согласно инструкции производителя подсоединяется электропривод.
  6. Снимается перемычка, и устанавливаются фотоэлементы.
  7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

Как сделать откатные ворота своими руками пошаговая инструкция

Как сделать откатные ворота своими руками пошаговая инструкция

Если у вас есть машина, то вряд ли захотите оставлять свой автомобиль на улице за двором. В этом случае необходимо огородить свои владения и установить ворота. Ворота в современном мире бывают разных конструкций. Среди них особо выделяются откатные варианты. Подобные конструкции необязательно покупать готовыми вариантами, их, вполне возможно, сделать самостоятельно. Предлагаем вам рассмотреть информацию о том, как сделать откатные ворота своими руками пошаговая инструкция ниже.

Если вы уже сделали забор из профнастила и навес над участком, настало время сделать ворота.

Прежде чем приступить к конструированию, необходимо определиться, а стоит их устанавливать или же выбрать другой вариант. Сделать выбор вам помогут знания о преимуществах и недостатках, данных вариантов ворот.

Преимущества:

  1. Свободное пространство. Устанавливать такие ворота, можно на участках, где территория выезда очень маленькая. Открыв их в сторону, вы сможете спокойно выехать на своем автомобиле и вам ничего не помешает. Конструкции позволяют экономить место.
  2. Монтаж независимый от климатических условий и времени года. Подобные ворота можно установить в любое время.
  3. Отделка. Сконструировав каркас, вы сможете для отделки использовать любой материал. Например, часто облицовывают такие ворота профнастилом, обрешеткой и многими другими видами материала, который будет выдерживать климат.
  4. Отсутствие провисания. Если сравнить с другими конструкциями, которые устанавливаются на петли, то раздвижные ворота не провиснут, даже со временем. А это значит, что вам длительное время будет комфортно пользоваться воротами.
  5. Возможность установки автоматики. Если установить автоматическую систему, то в любую погоду вы сможете заехать в свой двор и при этом не намокнете в случае дождя.Автоматика для воротАвтоматика для ворот

Достоинств конструкций достаточно, чтобы выбрать и установить откатные ворота своими руками, но в системе присутствуют и недостатки, которые также лучше узнать сразу.

Минусы:

  • высокая стоимость материала и установки;
  • необходимость конструирования дополнительной опоры в виде фундамента;
  • занимает много места вдоль забора.

Для некоторых, такие недостатки не являются важными, но вам придется выбирать, отталкиваясь от своих требований.

Разновидности раздвижных систем

Если принято решение устанавливать откатные ворота своими руками, то прежде, чем это сделать, необходимо выбрать вид, который необходим. Виды раздвижных конструкций:

  1. Подвесные. В данных вариантах ролики, с помощью которых створка отодвигается в сторону фиксируются на балке. Ее устанавливают в верхней части сооружения. Высота ворот может достигать пяти метров.Подвесная конструкцияПодвесная конструкция
  2. Консольные. Они не размещаются на верхних балках. Системы боятся снежных заносов, пыли, дождя и остальных воздействий.консольные воротаконсольные воротаИх размещают на роликовых тележках, а главную балку размещают на залитом фундаменте. Верхняя часть контролирует ход ворот и удерживает их от расшатывания.
  3. С винтовыми сваями. Ворота с винтовыми сваямиВорота с винтовыми сваями
    Для установки подобной системы, в землю на глубину примерно полтора метра вкручиваются металлические сваи. Сваи выступают в роли несущей конструкции. Работа может занять несколько дней.
  4. Работающие от механики. Эти конструкции открываются и закрываются собственными руками. Стоимость их невысокая и их гораздо легче сделать и установить самостоятельно. Идеально подходят они, если ими пользуются очень редко.
  5. Работающие от автоматики. Подобный вид полностью противоположный механическим вариантам. Они устанавливаются вместе с электрическим приводом. Их можно устанавливать, даже в том случае, если конструкцию используют каждый день.

Если вы решили устанавливать раздвижные ворота на роликах своими руками, независимо от выбранного вида, вам необходимо освободить пространство вдоль забора.

Расчет конструкции

Основным этапом установки ворот, который проделывается перед закупкой материалов, является проведение расчетов. Вам придется:

  • определить, какая высота и ширина вам необходима;
  • рассчитать противовесы;
  • провести оценку массы всей конструкции;
  • составить проект.

А с остальными предлагаем подробно разобраться.

Устанавливаем противовес

Противовес, позволяет уравновесить створку в процессе ее движения. Благодаря противовесу, нагрузка которая возлагается на каретки начинает становиться равномерной. Это обеспечивает нормальное функционирование ворот и позволяет избежать поломок механизма в будущем.Расчет коснтрукции (Рекомендуемые параметры)Расчет коснтрукции (Рекомендуемые параметры)

Но, что делать, если места для передвижения створки мало? В этом случае нужно выбирать противовес с длиной на сорок процентов меньше, чем ширина створки.

Вычисляем вес

Когда принято решение, установить раздвижные ворота на роликах своими руками, вес будущей конструкции можно вычислить исходя из приобретенных материалов.
Например, если облицовочный материал будет профнастилом, то его вес составляет четыре килограмма на один квадратный метр, а каркас из стали толщиной в два миллиметра, на один квадратный метр будет весить семнадцать килограмм.
Отталкиваясь от таких данных ворота длиной четыре метра, и шириной два метра будут весить около двухсот килограмм.

ЧертежЧертежЧертеж

Если у вас будут именно такие показатели, то достаточно остановиться на балке с толщиной от трех с половиной миллиметров, но лучше толщину выбирать с запасом, чтобы быть уверенным в прочности.

Определяем прочность вспомогательных частей

Когда делаются откатные ворота своими руками пошаговая инструкция дает понять, что в конструкции должны присутствовать улавливатели, ролики и специальная поддерживающая шина. Данные компоненты важно правильно подобрать. Комплектующие для воротКомплектующие для ворот

Пример, как выбирать подобные части:

  1. Ветровая нагрузка. В качестве примера возьмем обычную ветровую нагрузку, которая составляет около двенадцати метров в секунду и приравнивается к 90 килограммам на один квадратный метр.
  2. Прочность фурнитуры. Важно, чтобы фурнитура могла выдерживать большую массу чем полученное число веса. Например, если вес конструкции составляет сто килограмм на метр, учитывая боковую нагрузку ветра на все ворота, вес будет около 800 кг, для этого необходимо брать элементы, которые выдерживают 150 килограмм нагрузки на одну часть.

Правильно рассчитав все вышеперечисленные критерии, вы сможете приобрести и подобрать нужные средства и материалы. Установив раздвижные ворота своими руками, вы будете уверены, что они прослужат вам длительный период.

Размещаем ворота

Створка должна открываться в середину двора вдоль забора. Для этого готовим место вдоль ограждения участка. Место у забора нужно очистить, так, чтобы при открытии воротам ничего не мешало. Подготовив пространство нужно взять:

  • сварочный полуавтомат;
  • болгарка;
  • клепочник или шуруповерт с саморезами;
  • маркер, молоток и рулетка;
  • бетонный миксер;
  • лопату;
  • средства защиты глаз и рук. Размещаем ворота (инструменты)Размещаем ворота (инструменты)

Теперь отправляйтесь за приобретением нужных составляющих. Важно чтобы он соответствовал всем требованиям и расчетам и можно приступать к сооружению конструкции.

Конструирование фундамента

Схема размещения воротСхема размещения ворот

Чтобы будущие откатные ворота, сделанные своими руками, работали качественно, потребуется фундамент. Порядок изготовления фундаментного основания таков:

  1. Занимаемся разметкой. От установленного забора отмеряем полметра. Данные размеры будет занимать фундамент. Таким же способом отмеряем длину открывания ворот, эта длина будет равняться длине фундамента. И по этим линиям чертим периметр фундамента.
  2. Размещаем ответную опору. Часто в качестве ответного столба выступает опора забора. Но бывают такие обстоятельства, что сделать такую ответную опору нет возможности. Если так случилось, столб можно разместить на участке, а не в проеме.Пошаговый монтаж ворот (Шаг 2)Пошаговый монтаж ворот (Шаг 2)
  3. Организация места для проводов. Если вы планируете, устанавливать автоматические раздвижные ворота на роликах, то необходимо подключение к питанию. Для организации подобного места, можно воспользоваться профильной трубой диаметр ее должен быть около 2,5 сантиметров, но не меньше.
  4. Копка траншеи. Глубина фундамента под ворота, должна быть не более двух метров. Расчет фундамента для воротРасчет фундамента для ворот
  5. Размещаем швеллер. В качестве закладной желательно использовать шестнадцатый швеллер. К нему необходимо приварить арматуру по всей длине траншеи.Фундамент для воротФундамент для ворот
  6. Заливка фундамента. Замешиваем бетон в мешалке и заливаем траншею. Важно это делать за один день, так конструкция будет монолитной, и существенно увеличится прочность.

Залив фундамент откатных ворот своими руками по пошаговой инструкции, необходимо подождать высыхания конструкции.

Занимаемся размещением ворот

После застывания бетона, первым делом проводим разметку. Натягиваем нить по линии проема.

Откатные ворота своими руками пошаговая инструкция для работы:

  1. Занимаемся определением места для фиксирования роликовых деталей. От дальней точки отмеряем пятнадцать сантиметров. Отмечаем месторасположение одной из тележек. Вычисляем расстояние для активной части ворот. Вычитаем десять сантиметров от краев и закладных деталей и фиксируем точку нахождения второй тележки.

    Схема крепления роликовой площадкиСхема крепления роликовой площадкиСхема крепления роликовой площадки

  2. Размещаем опоры для роликов. Присоединяем вторую тележку. Вставляем створку и регулируем результат. Фиксируем вторую точку, отвечающую за регулировку.
  3. Регулируем положение второй створки. Делаем в профиле разъем. Пробуем прокатить ворота.
  4. Концевой ролик помещается в подготовленный профиль. Затягиваем крепления, и фиксируем крышку.Устройство воротУстройство ворот
  5. Закрепляем сваркой заглушку. Это сохранит деталь от снега. Ослабляем крепления, монтируем кронштейны. Важно! Сваркой подшипники варить нельзя! Они не выдержат высокой температуры и рассыпятся во время работы.
  6. Занимаемся обшивкой. Выбранный материал делится на выбранный размер створок. Крепим на саморезы или заклепки. Во время этого листы должны накладываться внахлест.
  7. Устанавливаем фиксатор внизу. Он сделает нагрузку на ролики минимальной. Это важно, если ворота закрыты. Закрепляем результат.

    Схематический расчет конструкцииСхематический расчет конструкцииСхематический расчет конструкции

Часть информации о том, как делаются откатные ворота своими руками согласно пошаговой инструкции вы получили. Нам предстоит еще ряд работ, которые усовершенствуют работоспособность механизма и сделают его привлекательным внешне.

Подбор системы

Чтобы правильно выбрать автоматическую систему, нужно знать точный показатель веса и длины створки. Примеры:

  • для четырехметровой створки, можно использовать автоматику, рассчитанную на шестьсот килограмм;
  • если створка более четырех метров, то лучше использовать механизм, который рассчитан на 1300 килограмм;
  • когда ворота часто будут открываться и закрываться, независимо от их размеров и веса, рекомендуется использовать оборудование, которое рассчитано на 1800 килограмм.Пошаговый монтаж ворот (Шаг 4)Пошаговый монтаж ворот (Шаг 4)

Определившись с типом автоматической системы, проводим установку, и приступаем к покраске.

Окрашивание

Облицовочный материал, который планируют разместить на створках, часто продается в окрашенном виде и в дополнительной работе, связанной с покраской, не нуждается. Но вот остальные железные части, которые включают в себя раздвижные ворота на роликах, необходимо самостоятельно покрасить. Удаляем с поверхности мусор. Далее, нужно обезжирить материал, прогрунтовать поверхность и покрасить в выбранный цвет.

Рекомендуется окрашивать металлические части несколькими слоями. Нанесение второго слоя краски, выполняется после полного высыхания первого слоя.

Покраска дает возможность защитить ворота от неблагоприятных погодных условий и появления коррозии.

Рекомендуем также к прочтению статью как уложить тротуарную плитку. Это оптимальный вариант для придомовой территории.

Допускаемые ошибки

Часто за работу берутся те, кто не имеет опыта в строительной сфере. Во время конструирования могут быть допущены некоторые ошибки. Они влияют на работоспособность механизма, за счет чего часто ворота выходят из строя уже через короткий промежуток времени, или не функционируют сразу после установки.

Ошибки, которые часто допускаются:

  • изготовление некачественного фундамента;
  • ошибки в креплении всех важных элементов;
  • неправильно подобрана несущая балка под массу створки;
  • потеки краски во время окрашивания, которые могут повлиять на нормальную работоспособность створок.

Вот такие ошибки часто допускают те, кто столкнулся с предстоящей работой впервые. Но если соблюдать все требования и выполнять все работы строго по этапам, ворота, будут служить длительное время без поломок. Если хотите сделать другой вариант ворот, то для вас мы подобрали инструкцию о том, как сделать распашные ворота.

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

[contents]

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

Консольные ворота

вид: консольныеКонструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

    плюсы консольных
  • воротный проем не ограничен в нижних и верхних габаритах;
  • элементы безопасности и привод проще всего установить именно на такой вид конструкций;
  • снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
  • система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
  • ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

  • конструкция таких ворот сложна для изготовления своими руками;
  • установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
  • необходимость создания мощного фундамента.

Подвесные ворота

вид: подвесныеОткатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

  1. Конструкции подвесного вида существенно экономят пространство.
  2. Прочность ворот позволяет выдерживать ветряные нагрузки.
  3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

Роликовые конструкции

вид: роликовыеВорота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

Рельсовые ворота

вариант с рельсамиПринцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

  • створка имеет опору, поэтому никогда не провиснет;
  • простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
  • створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

  • работу створки могут нарушать попавший мусор или снежный покров;
  • рельс, направляющий полотно, должен подвергаться регулярной очистке;
  • рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

Откатные ворота, состоящие из двух частей

ворота из двух частейОткатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

  1. Каркас для откатного полотна.
  2. Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

    Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

  3. Полотно для передвижения.
  4. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

  5. Несущая балка для ворот.
  6. устройство конструкцииПозволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

    В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

  7. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
  8. Ролики для перемещения полотна.
  9. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

  10. Фундамент.
  11. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

  12. Держатели, препятствующие раскачиванию ворот.
  13. Автоматические элементы и зубчатая рейка.
  14. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

    как сделать своими руками?
  • болгарки;
  • аппарата для проведения сварочных работ;
  • молотка;
  • шуруповерта;
  • уровня и рулетки для точного измерения;
  • лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

подготовка эскиза

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

  • профнастила.
  • выбор подходящих материаловЭтот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

  • листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
  • элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.
  • Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

  • дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

материал для столбов: винтовые сваиПоэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

установка свай

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

  1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
  2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
  3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

делаем каркас

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

  1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
  2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
  3. Подготовленные элементы выкладывают на ровной поверхности.
  4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
  5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
  6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
  7. Нижняя часть изделия соединяется с несущей балкой.
  8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

Необходимая фурнитура

разбираемся в фурнитуреДетали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

Крепление нащельников

как крепить нащельники?В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

Роликовые каретки

зачем нужны роликовые каретки?Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:


Улавливатели и заглушки

монтаж заглушек и уловителейМеталлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

Установка каркаса и ворот

крепление каркасаПосле завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

Автоматическая система в откатных воротах

автоматикаАвтоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

Самостоятельное изготовление электропривода

как сделать электропривод?Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.
  6. Рекомендуется использовать магнитную систему из-за высокой производительности.

  7. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
  8. Далее устанавливают световые элементы, улавливающие фото-сигналы.
  9. Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

  10. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
