Как установить розетку своими руками: схемы и инструкции
Автор Пётр Андреевич На чтение 8 мин. Опубликовано
Подключение розетки – процедура не столь сложная, и может быть выполнена жильцами самостоятельно, без привлечения специалиста-электрика. Но при этом нужно соблюдать определённые правила и требования, чтобы новый электроприбор не стал источником опасности. Рассмотрим, как правильно подключить розетку своими руками, какова последовательность действий и что необходимо учесть при проведении работ.
Типичные разновидности розеток
Розетки, как и любой другой элемент бытовой электросети, имеют определённый эксплуатационный ресурс. С течение времени требуется их замена на новые приборы, что необходимо в целях техники безопасности – во избежание короткого замыкания и поражения жильцов током. Перед тем, как провести розетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.
На современном рынке имеется большое разнообразие электробытовых устройств, различающихся материалом изготовления, дизайном, способом установки, уровнем защищённости.
- Накладные варианты чаще всего применяются в деревянных домах, поскольку размещать электрооборудование внутри таких пожароопасных материалов, как древесина, не рекомендуется.
Контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов. Электропроводка к ним подводится также снаружи стены, скрываясь в декоративных коробах кабельканалов. - Встраиваемые модели предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед тем, как подключать розетки встраиваемого типа, в стене делается углубление необходимой глубины и диаметра. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор.
Такие розетки практически не выходят за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.
- Винтовыми. Электрические провода в розетках такого типа крепятся к клеммам с помощью закручивающихся винтовых зажимов.
- Пружинными. В них вместо винтов используются подпружиненные зажимы, прижимающие провода к клеммам.
По количеству контактов устройства бывают 2-х и 3-контактные. Первый тип используется в домах, где электропроводка состоит только из двух жил, фазы и нуля. 3-контактные варианты ставятся там, где в проводку входит третий, заземляющий провод. Подобные модели рекомендованы для подключения ряда бытовой техники, например, компьютерных процессоров и стиральных автоматов.
Имеется ограничение и по максимальной мощности подключаемых приборов. Стандартный вариант, это 220 вольт и 16 ампер. Но для кухонных электроплит требуется подключение розеток с тремя фазами, способными выдерживать напряжение в 380 вольт при силе тока в 32 ампера. Для помещений с повышенной влажностью, или там, где существует опасность попадания воды, нужно ставить влагозащищённые модификации, снабжённые герметичной крышкой. К таким помещениям относятся ванная, санузел, кухня, балкон.
Имеются также разновидности с защитой от маленьких детей, где отверстия для штекера изнутри закрываются крышками на пружинах. В последние годы в продаже появились «умные розетки», снабжённые таймерами, реле выбрасывания вилки при перегреве.
Существуют даже модели, способные поддерживать удалённую связь с жильцами посредством блютуза или интернет-соединения, выполняя их команды на включение/отключение.
Конструкция и составные элементы
Конструкция обычной розетки достаточно проста. Тем не менее, чтобы правильно подключить розетку, необходимо разобраться во всех её составляющих элементах.
- Основание, на которое крепятся все остальные комплектующие.
- Электропроводящие элементы – зажимы и контакты.
- Внешняя накладная часть, исполняющая защитную и декоративную роль.
Наиболее долговечными и пожаробезопасными являются керамические модели. Однако, они достаточно хрупкие и подключение розеток, выполненных из керамики, должно производиться максимально аккуратно.
Чаще всего, при изготовлении корпуса и накладной панели используется пластик. Такие модели более дешёвые, но срок их службы меньше. Электропроводящие детали делаются из латуни, бронзы или иных медных сплавов. Они обладают стойкостью к коррозии и не ржавеют, сохраняя хороший контакт.
Стандартные этапы монтажа
Если розеток несколько, то можно выбрать один из вариантов подключения.Далее пошагово рассмотрим, как правильно установить розетки в доме. Несмотря на кажущуюся простоту, отнестись к данной работе следует максимально ответственно и без излишней торопливости. Ведь ошибки при установке могут создать опасность поражения электричеством или даже стать причиной замыкания с последующим возгоранием.
Подготовка перед установкой
Установка розетки начинается с подготовки необходимого набора инструментов. В него входят:
- Отвёртка, плоская или крестовая, в зависимости от типа крепёжных элементов.
- Острый нож или бокорезы для зачистки проводов.
- Пассатижи.
- Индикаторная отвёртка.
- Изоляционная лента.
В случае, когда производится не замена прибора, отслужившего свой срок, а монтаж новой розетки, понадобится набор строительно-отделочных инструментов. Особенно трудоёмкой будет подключение розетки встроенного типа.
- Перфоратор для проделывания углубления в стене.
- Стакан-подрозетник.
- Строительный уровень.
- Линейка.
- Шпатель.
- Штукатурная смесь.
Отключение электричества – залог безопасности
При любой работе с электроприборами следует соблюдать правила техники безопасности во избежание поражения током. Поэтому, перед тем, как подключить розетку, необходимо обесточить электропроводку. Сделать это можно в распределительном щитке, переведя тумблеры автоматов в положение «выключено». После этого, при помощи индикаторной отвёртки необходимо убедиться, что вы отключили нужный автомат, и что силовые провода, подходящие к розетке, действительно обесточены.
Не лишним также будет предупредить всех обитателей квартиры, что вы заняты ремонтом. В противном случае, имеется опасность, что кто-то из них решит самостоятельно выяснить, почему в доме нет света, и включит в щитовой автомат. Если распределительный щиток находится на лестничной площадке, рекомендуется написать записку большими буквами, чтобы никто из соседних жильцов также ненароком не включил тумблер подачи электричества в вашу квартиру.
Выбор схемы подключения розеток
Следующим шагом нужно выбрать, как соединить розетки правильным способом. Существует несколько схем, с помощью которых можно произвести подключение к домашней электросети:
- Последовательное подключение розетки от розетки.
- Параллельное. В этом случае к каждому устройству подводится своя линия от общей, через распределительную коробку.
- Смешанный вариант. Здесь частично соединение розеток производится параллельно, а частично – последовательно.
Выбирать тот или иной вариант исходя из предполагаемой мощности подключаемых бытовых приборов. Если к розетке будут подключаться некие мощные устройства, например, электрообогреватель, стиралку-автомат, лучше подвести к ней отдельную линию. Если же никаких особых нагрузок не предполагается, можно остановиться на последовательной схеме.
Установка монтажных коробок
Наиболее простой вариант, это замена старой розетки на новую. Работа здесь выполняется в следующей последовательности:
- Убедившись, что проводка обесточена, снимаем лицевую крышку, открутив фиксирующий болт.
- Отсоединяем провода от клемм, открутив фиксирующие болты.
- Откручиваем основание от стены у накладных моделей, или ослабляем крепления в подрозетниках – у встраиваемых.
- Удаляем старую розетку, а вместо неё крепим новую.
- Подсоединяем проводку к контактам и закрываем внешнюю накладную крышку.
- Включаем автомат в распределительном щитке, и проверяем работу новой розетки.
При монтаже устройства на новом месте, придётся затратить больше сил и времени. Особенно, если предстоит установить встраиваемую розетку. Первым делом на стене выбирается место, где лучше всего её установить.
.Существуют строительные стандарты, которые содержат следующие нормативы расстояний для установки розеток и прокладки электропроводки:
- Высота от пола для розеток ≥ 30 см.
- Электропроводка может прокладываться на уровне пола, при условии нахождения её в специальных плинтусах, оборудованных кабельканалами.
- Расстояние от окна или двери ≥ 10 см.
- От потолочных перекрытий ≥ 20 см.
Определившись с местом монтажа, следует отметить это место карандашом. Здесь, при помощи перфоратора делается отверстие для монтажных коробок – подрозетников. В гипсокартоне его можно прорезать при помощи острого ножа или специальной насадки на дрель. Диаметр отверстия не должен быть меньше диаметра подрозетника, никакие деформации коробки при монтаже недопустимы.
Подрозетник крепится в стенном отверстии посредством дюбель-гвоздей, а для гипсокартонных стен имеются специальные модификации с прижимными лапками. Щель между монтажной коробкой и стеной заделывается штукатурной смесью, или шпаклёвкой.
Питающий электрокабель подводится к месту установки:- В кабельканалах, снаружи стен.
- Под декоративной облицовкой (гипсокартон, стеновые панели), в гофрированных изоляционных трубах.
- В штробах, пробитых в штукатурке, бетоне или кирпиче.
Провода просовываются снаружи в отверстие в подрозетнике, и выводятся изнутри на расстояние 7-8 см. При необходимости установить 2 или 3 розетки, при помощи уровня очерчивается горизонтальная или вертикальная прямая, вдоль которой аккуратно делаются углубления под подрозетники. Розетки, расположенные на одной линии, смотрятся гораздо эстетичней.
Подключение и проверка устройства
Последним шагом производится подключение розетки к электросети. При помощи ножа или бокорезов зачищаются два или три провода, в зависимости от типа проводки – с заземлением, или без него.
Стандартно «земля» соответствует жёлто-зелёному проводу. Он подключается к среднему контакту розетки. Остальные два провода соединяются с оставшимися крайними контактами, предназначенными для штепселя электроприборов.
Провода фиксируются прижимными винтами, после чего основание розетки крепится в подстаканнике шурупами. Финишная стадия электромонтажных работ – установка внешней крышки. После того, как она притянута болтом, можно приступать к проверке работы новой розетки. Для этого включается автомат питания в щитовой, и при помощи индикаторной отвёртки тестируется наличие питания в сети.
Выводы и полезное видео по теме
Правильно установленная розетка сможет прослужить не один год. Главное, произвести все работы в соответствии с техническими требованиями строительных стандартов. В прилагаемом видео показаны основные этапы монтажа и подключения розетки в доме.
можно ли это, способы подключения
Содержание статьи:
В современных условиях человек пользуется большим количеством электроприборов. Все они требуют подключения в электророзетку, но не всегда в помещении возможно включить в сеть все устройства. Для временного подключения лучшим выходом будет применение бытового удлинителя или переделка точки питания. Установка вместо одной розетки двух – задача несложная, но она не всегда разрешена технически к исполнению. Перед реконструкцией следует ознакомиться с особенностями и нюансами, как сделать из одной розетки две.
Преимущества и недостатки

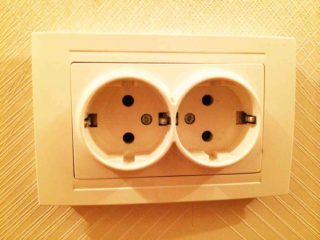

Розетка двойная
Плюс схемы подключения одной или нескольких электророзеток к основной точке питания – удобство. Пользователь не будет беспокоиться о том, что не хватает места для подключения, ему не будут мешать провода или выпадающий тройник.
Но подобное подключение имеет и недостатки. Главный минус – это предельная нагрузка. Обычно для розеток используются провода сечением 1,5 или 2,5 квадратных метра. Такие кабели рассчитаны на определенную мощность подключаемых приборов. Если будет больше разъемов для подсоединения техники, возрастет нагрузка и провода могут выйти из строя.
Все электророзетки являются дополнительным сопротивлением электрическому току. Если присоединить мощный электроприбор в последнюю розетку, подключенную к основной точке питания, могут нагреваться предыдущие контакты. Также под действием электрического тока будет возникать вибрация, ухудшающая качество соединения.
Не советуется выполнять подобное подключение на кухне, где собраны все мощные бытовые приборы, потребляющие от 1,5 кВт электроэнергии. По этой же причине опасно подключать точку питания в ванной.
Выбор подходящего способа монтажа электропроводки
Таблица соотношения сечения жил к токовым нагрузкам
Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.
Основные рабочие моменты:
- Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
- Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
- Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
- Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.
Дополнительную точку питания подключают параллельно. Но для осветительных устройств на балкон можно провести последовательное подсоединение.
Наружная электропроводка
Открытая проводка в стиле ретро
Применяется в деревянных домах или в помещениях в стиле ретро.
В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.
Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке. Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид.
Скрытая электропроводка
Скрытая проводка
При такой прокладке все провода спрятаны в стену. Еще на этапе ремонтных работ прорезаются специальные канавки, в которые укладываются кабели. После штробы заделываются гипсом или цементом и приступают к отделочным работам.
Если нужно поставить дополнительную электророзетку от уже имеющейся точки питания, следует узнать, возможно ли вырезать еще одну штробу, сделать отверстие для подрозетника.
Монтаж блока розеток
Такое подключение используется, если новую точку не обязательно делать на удалении от основной. Рядом с первой розеткой на стене делается отверстие, внутри которого и прячут провода. Если выполнять работу аккуратно, отделка не будет повреждена или нарушена. Так как размер декоративной крышки больше подрозетника, все внутренние детали и следы прорезания стены будут незаметны.
Комбинированная электропроводка
Комбинированная электропроводка
Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:
- Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
- Удаление защитной крышки с основной точки питания.
- Извлечение розетки путем ослабления удерживающих контактов.
- Подсоединение проводов к новой точке питания.
- Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
- Установка розетки на место.
- Создание отверстия в декоративной крышке для провода.
- Установка крышки.
Провод ведется до нужной точки питания и крепится к стене при помощи скоб через каждые 30 см.
Как скрыть провод
Способы применения элементов для скрытия провода
Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.
Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.
Монтаж в гипсокартоне
Разметка и вырезание отверстий под розетки
Установка точек питания в гипсокартон одновременно является скрытой и открытой проводкой. Провода незаметны глазу, как в скрытой электропроводке, но при этом они не расположены внутри стены и до них можно добраться, как для открытого монтажа. Для работы нужны профессиональные инструменты и стальная проволока.
Как сделать из одной розетки несколько:
- Удаление розетки и подрозетника из стены.
- Продевание стальной проволоки в отверстие в направлении установки новой точки питания. Делается это для того, чтобы убедиться, что между профилем и стеной можно установить гофрированную трубу с кабелем.
- Просверливание места для нового подрозетника.
- К проволоке нужно прокрутить веревку и вытащить обратно.
- С помощью веревки между двумя розетками протягивается гофрированная труба.
- В гофру протягиваются провода.
Финальный шаг – соединить электропровода.
Бывают случаи, когда места между стеной и профилем для гофры нет. Тогда приходится откручивать лист гипсокартона, протягивать кабели для новой розетки и устанавливать все на место. Стыки нужно зашпаклевать и поставить новую точку питания.
Какой способ выбрать
Выбор нужного способа из розетки сделать две розетки зависит от индивидуальных особенностей каждого помещения, места установки, суммарной нагрузки подключаемых приборов.
Обязательным условием при любом способе монтажа является обеспечение качественного и надежного контакта между проводами.
Основные ошибки
Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление
Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:
- Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
- Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
- Нарушение очередности подключения проводов. Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
- Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
- Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.
Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.
Простой способ закрепить выпадающую розетку
Иногда прочно и надежно зафиксированный в гнезде подрозетчник оказывается слишком просторным. Тогда электрическую розетку трудно или даже невозможно зафиксировать в нем посредством имеющихся в ее конструкции выдвижных лапок. Не помогает даже их разведение на максимально допустимую величину путем полного закручивания регулировочных винтов.Этот недостаток чаще всего служит причиной выпадения электрической розетки, что явно не украшает интерьер дома или квартиры, но, что еще опасней, он может спровоцировать короткое замыкание и даже поражение человека электрическим током.
Избавиться от подобного нежелательного дефекта раз и навсегда можно довольно просто и быстро, если воспользоваться самыми обыкновенными, доступными материалами и инструментами. С данной работой может справиться каждый взрослый человек, который знает, как отключить напряжение, подаваемое к розетке, на входном электрическом щитке.
Понадобится
Для результативной, без помех работы нам необходимо заранее приготовить:
- небольшой кусок линолеума толщиной 3-4 мм;
- эпоксидный или любой универсальный клей;
- ножницы или острый ковровый нож;
- электрическую дрель или ручную отвертку.
Порядок фиксации выпадающей розетки
Все операции достаточно простые и вытекают одна из другой:
1. С помощью острых ножниц или коврового ножа вырезаем два небольших одинаковых кусочка линолеума прямоугольной формы, по размеру обеспечивающих надежный упор для выдвижных лапок электрической розетки.
2. Приклеиваем вырезанные кусочки линолеума внутри подрозетника в диаметрально противоположных направлениях на линии выдвижных лапок, предварительно зачистив, обезжирив и смазав клеем соединяемые поверхности.
3. Остается плотно, без зазора со стеной, вставить розетку в подрозеточник и с помощью электрической дрели с соответствующей битой развести выдвижные лапки на требуемую величину путем равномерного завинчивания регулировочных винтов.
4. Убедившись, что электрическая розетка закреплена плотно и надежно, устанавливаем на место лицевую панель путем завинчивания центрального винта электрической дрелью или ручной отверткой.
Проверяем вручную.
Для контроля вставляем и вынимаем несколько раз вилку.
Послесловие
Некоторые выдвижные лапки розеток имеют на концах острые края, которые при их разведении могут легко проткнуть достаточно мягкий линолеум. Чтобы этого не произошло, следует напильником или на наждаке скруглить острые кромки.
Смотрите видео
Как из одной розетки сделать две: варианты устройства проводки
У вас возникла потребность в дополнительных розетках, а капитальный ремонт пока не планируется? Стоимость вызова профессионального электрика высока, а дешевым мастерам вы не доверяете и хотите решить проблему своими силами?
Перспектива страдать без жизненно необходимой электроточки ближайшие годы в ожидании ремонта совсем не привлекает, ведь верно? Но без должного опыта вам сложно сходу разобраться, как из одной розетки сделать две и с чего начинать?
Мы подскажем, как можно решить эту проблему самостоятельно, не прибегая к вызову электрика, — в статье приведены популярные способы установки дополнительной розетки от уже существующей. Рассмотрены необходимые для монтажа инструменты и соответствующие расходные материалы, что могут пригодиться в процессе электромонтажных работ.
Варианты монтажа дополнительной розетки сопровождаются наглядными фотографиями и содержательными видеорекомендациями.
Содержание статьи:
Проводить или нет розетку от розетки?
Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.
Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.
Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению .
Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.
Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения
Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:
- если нужна розетка для электроплиты;
- когда решили со стиральной машиной подключить бойлер;
- если суммарная мощность приборов более 2,2 кВт.
В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.
Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть .
Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте .
В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.
Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать
Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.
Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.
Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку
Варианты обустройства двух розеток из одной
Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.
Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.
При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:
- новая точка, удаленная от существующей на пару метров;
- сдвоенная модель вместо одинарной;
- целый блок из 3-6 точек.
В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.
Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.
Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку
Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.
А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.
Правила проведения розетки от розетки
Разобравшись с нужным , которую предстоит подключить к уже существующей, предстоит приобрести необходимые материалы и взять инструменты, которые пригодятся во время проведения работ. Также предстоит решить вопрос с маскировкой провода.
Правило #1 — правильно прячем провод
Питающий провод, который будет соединять существующую электроточку с устанавливаемой, нужно куда-то спрятать. Это вопрос не только дизайна, но и безопасности эксплуатации помещения.
Хорошо, когда вопрос с еще одной розеткой решается на этапе черновых ремонтных работ. В это время проще всего спрятать провод в штробу
Длина провода и вариант его маскировки будет отличаться в разных случаях. Так, если в помещении скрытая проводка, то прятать предстоит в стену, проделав для этого штробу.
Этот способ крайне затратный – ведь отделка стен может серьезно пострадать. Поэтому в сложных ситуациях, когда в комнате красивый ремонт, выбирают что-то не такое разрушительное – чтобы стены и обои на них не пострадали.
Как вариант, расположить розетку в 15-30 см от пола и спрятать провода в специальный широкий плинтус, который легко поставить своими руками.
Когда же розетка находится над столешницей, здесь удобно использовать двойную модель или разместить рядом вторую. Желательно, чтобы у нее был такой же дизайн и цвет. Провода при таком монтаже замечательно спрячутся за крышками.
Еще один вариант – открытая проводка. Это актуально, если помещение оформлено в стиле ретро – красивое ажурное переплетение проводов, идущих к розеткам и выключателям гармонично перекликается с другими предметами интерьера.
Прятать ничего не нужно, а если понадобиться заменить участок – доступ ничем не затруднен.
Галерея изображений
Фото из
Монтаж проводки открытым способом
Медные трубы поверх деревянной отделки
Провода спрятать внутри подрозетника
Провода утоплены в стену
Правило #2 — тонкости установки двойной модели
Быстрый и простой способ одну розетку превратить в две – снять декоративную накладку, открутить старый рабочий механизм, достав его из подрозетника. Вместо этого предстоит поставить новую розетку на 2 рабочих гнезда.
Она отличается от одиночной 2 посадочными местами, которые способны выдержать суммарный ток до 16 А.
Устанавливается такая модель в один подрозетник. От одиночной ее рабочий механизм отличается наличием 2-х клеммников, разведенных в разные стороны.
Механизм двойной розетки визуально отличается от одиночной модели. Главное, чтобы все провода были подключены правильно
Для установки потребуется:
- отключить электричество во всем доме/квартире;
- убедиться, что дом действительно обесточен;
- снять одиночную розетку, освободив провода из ее рабочего механизма;
- обрезать потрепанные концы оголенных проводов;
- снять изоляцию с кончиков около 1 см;
- вставить коричневый фазный провод в правый контакт механизма;
- вставить синий провод ноля в левый контакт;
- вставить желто-зеленый провод земли в центральный заземляющий контакт;
- все контакты рабочего механизма розетки затянуть отверткой;
- провода согнуть гармошкой в подрозетнике и вставить поверх рабочий механизм;
- зафиксировать все саморезами;
- надеть декоративную крышку розетки и затянуть крепежный винт по центру.
После завершения работы по превращению одной розетки в 2 предстоит проверить ее работоспособность. Если все работает, можно включать электричество в квартире/доме. Более подробно о подключении двойной розетки в один подрозетник можно прочесть в этом материале.
Правило #3 — нюансы монтажа новой розетки рядом
Вариант с установкой новой электроточки на определенном расстоянии от существующей потребует больше времени и усилий. Здесь, как и в предыдущем варианте, предстоит обесточить дом/квартиру и только потом приступать к работам.
Чтобы убедиться, что коричневый провод – это фаза, можно использовать специальную индикаторную отвертку. При соприкосновении с фазой ее лампочка загорается
Далее нужно отметить место будущей дислокации. Теперь нужно разобрать старую розетку, вынув ее механизм. Предстоит шлейфовым способом к ней питающий провод для новой розетки.
Крепление проводов осуществляется так же, как и для двойной розетки. Одно отличие – в каждый контакт вставляется по 2 одинаковых провода, а крепления затягиваются отверткой. Чтобы получить шлейф.
Провод земли предстоит раздвоить – присоединить 2 желто-зеленых куска, в месте соединения поставить гильзу, опрессовать пресс-клещами, сверху надеть термоусаживающую трубку для изоляции.
Одно ответвление вставится в механизм старой розетки, а второе – новой. Питающая жила из 3-х проводов наращивается до нужной длины.
Для соединения двух отрезков провода можно использовать специальный колпачок – такое соединение надежное, но для его удаления придется откусить часть провода
В стене делается отверстие для установки подрозетника – стену придется сверлить. Затем питающий провод продевается внутрь, а стакан фиксируется алебастровой смесью. Осталось подключить рабочий механизм розетки – действия такие же, как и для двойной розетки.
После установки декоративной крышки останется спрятать или замаскировать провод, используя наиболее подходящий для этого вариант.
Правило #4 — особенности подключения блока
Когда толщина магистральной жилы достаточная, а потенциальные приборы, которые будут питаться от будущих розеток, обладают умеренной мощностью, можно вместо одной старой розетки соорудить блок розеток в модульной рамке. Это может быть 2 подряд, 3, 4, 5 или 6 штук.
Чтобы придать такому блоку эстетичный вид, покупают декоративную модульную рамку. Причем, цвет и материал можно подобрать согласно личным предпочтениям.
Для подключения этого варианта розеток предстоит сначала обесточить помещение. А лучше и всю квартиру/дом.
При установке блока розеток вместо одной следует четко выдерживать расстояние между ними, чтобы впоследствии декоративная рамка скрыла все лишнее
Затем предстоит проводить действия, аналогичные установке второй розетки. Единственное отличие – расстояние между подрозетником старой и новой электроточки будет минимальное.
Его точные параметры зависят от размера самого стакана и ширины декоративной крышки-накладки.
Подключив последовательно все провода к каждой из новых розеток будущего блока, и присоединив землю к рабочим механизмам, предстоит завершить монтажные работы, аналогично установке второй розетки, находящейся на расстоянии от старой.
После установки важно проверить работоспособность новой розетки – лампочка должна зажечься
Теперь можно включать питание – все работы завершены. При таком варианте проведения еще одной розетки провода прятать не нужно, ведь они все уместятся в подрозетниках. Рекомендуем вам прочесть более подробно о подсоединении блока розеток .
Ошибки при проведении розетки
И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.
Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.
Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.
Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.
Галерея изображений
Фото из
Клеммник винтовой конструкции
Клеммник ВАГО пружинного типа
Колпачок СИЗ для крепления скрутки
Зажим-разветвитель ВАГО
Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.
Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.
Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.
Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.
Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.
Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок
Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.
Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.
Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка
Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.
Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.
Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой
Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.
Выводы и полезное видео по теме
Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:
В видео ролике кратко изложены основные принципы последовательного подключения розеток:
Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:
Видео обзор популярных соединителей, используемых для соединения проводов между собой:
Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.
В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.
Решили самостоятельно подключить из одной или из одной сделать целых две, но не уверенны, что делаете все правильно? Или уже выполняли такую работу и можете дать дельный совет посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии, участвуйте в обсуждениях, задавайте вопросы.
Подключение интернет розетки — 3 ошибки. Схема подключения по цветам для розеток RJ 45.
Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:
- обычная 220 Вольт
- интернет-розетка
- телевизионная под ТВ
У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.
Пошагово рассмотрим весь цикл подключение интернет розетки.
Интернет кабель
Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.
Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.
Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:
Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.
На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.
Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.
Монтаж интернет розетки
С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.
Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.
Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.
Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.
Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.
Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.
Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.
Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.
Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.
Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать
Стандарты и схема подключения
Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:
- по стандарту “A”
- по стандарту “B”
В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.
Например на Unica:
- протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
- “A” – к нижней цветовой маркировке
Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:
- бело-оранжевый
На другой стороне:
- бело-коричневый
Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.
Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.
Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.
Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.
Далее вставляете в контактные пазы по цветам все провода.
После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.
Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.
Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.
Далее устанавливаете лицевую панель и декоративную рамку.
Подключение к роутеру и обжим коннектора
После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.
Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».
Расположение цветов считается слева-направо:
- бело-оранжевый
- бело-коричневый
Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.
Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.
После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.
Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.
Проверка интернет-подключения
После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.
В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.
После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.
Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.
В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.
Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).
Как подключить 4-х жильный телефонный кабель
А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?
Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.
Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.
С одной стороны две жилы заводите на контакты 1-2:- бело-оранжевый контакт = бело-оранжевая жила
- оранжевый = оранжевая жила
а с другой, на контакты 3-6:
- бело-зеленый контакт = бело-синяя жила на кабеле
- зеленый = синяя жила
В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.
Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.
Ошибки при подключении интернет розетки
1Неправильное подключение жил согласно протокола.Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.
Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.
При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.
То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.
А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.
Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.
По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.
Источники — //cable.ru, Кабель.РФ
Статьи по теме
Установка и демонтаж розетки стоимость. Схема подключения проходных розеток
Как же правильно менять или устанавливать розетки. Электрическая розетка — основной источник энергии в доме, через который мы пользуемся благами электроэнергии. Рассмотрим самую обычную розетку с заземляющим контактом.
Выглядит она так
Вы можете купить проходные розетки Legrande Valena по 92р за шт. — обращайтесь к менеджерам
У каждой розетки имеется два входа: фаза и ноль. Для бытовых приборов полярность не имеет значение, то есть как вставлять вилку в розетку — неважно. Третий контакт – заземляющий, он предназначен для чрезвычайных ситуаций, например при пробое фазы на корпус электроприбора, ток должен будет стечь по заземляющему проводнику.
Все стандартные розетки (не стандартные розетки мы не рассматриваем), рассчитаны на ток не более 16 ампер, то есть в них можно вставлять приборы мощностью не более 3,3 Киловатт. Все что потребляет больше энергии – требует специальных, силовых розеток.
Силовые розетки
Как правильно установить розетку?
Прежде чем начать какие-то работы, по замене или установке розеток, отключите питание в щите, — выключите автомат или выкрутите пробки, или что там у вас? Не забудьте прилепить на автомат скотч или изоленту, или просто предупредите, чтобы их случайно не включили. Обязательно проверьте индикатором отсутствие фазы на проводах. Наличие индикатора при работе с электричеством обязательно!
Хороший индикатор от ИЕК
Плохой индикатор — не покупайте такой
Если взять, и посмотреть на снятую розетку с обратной стороны, то мы увидим болтовые зажимы (бывают еще и пружинные зажимы), в которые должен вставляется провод. Болтовые — затягиваются при помощи отвертки, пружинные — зажимаются пальцами рук. Определенно можно сказать, что болтовые зажимы намного надежнее пружинных. Также на розетке с заземлением, должен присутствовать третий зажим, он обычно отличается от двух других, и обычно находиться по середине. Главное не перепутать и не вставить в него фазный провод.
Зажимы в розетках
Электрики по привычке, начинают с желто-зеленого провода заземления и заканчивают фазным. В нашем случае, с какого провода начинать не имеет никакого значения, главное правило, — зажим должен крепко держать провод. Одна из основных причин возгорания электропроводки, — это плохой контакт. В лучшем случае, плохо зажатый провод приведет к треску в розетке. В зажим заземляющего контакта вставляется желто-зеленый провод. Фазный провод (любой цвет) и нулевой (синий) вставляются в любой из 2х оставшихся зажимов. Важно не перепутать, и не вставить фазный провод в зажим заземляющего контакта. Тщательно зажимаем провода, закручивая болтик отверткой, после — проверяем, с небольшим усилием потянув провод от зажима себя.
Важно помнить! Что запас кабеля, выходящего из подрозетника, должен составлять не менее 10 сантиметров! Никогда не жалейте кабель, и оставляйте запас побольше. Практикующие электрики, обычно оставляют сантиметров 20 запаса, чтобы наверняка. Для того чтобы розетка легко встала в подрозетник, и провода внутри подрозетника не мешались, 10 см — это оптимально.
Запас кабеля
Расплетаем кабель и зачищаем провода (как зачищать провода). Обрезаем оголенный провод, чтобы он выступал из изоляции на 1 см, не больше! Внешнюю изоляцию кабеля отрезаем, лучше ее убрать как можно больше, чтобы она также не мешала встать розетке ровно.
Когда розетка установлена в гнездо, остается закрепить ее саморезами к подрозетнику, при этом выровняв розетку по уровню, и закрутить распорки если они есть. Именно в такой последовательности! Сначала саморезы, потом распорки, после этого (если подрозетник установлен правильно), можно быть уверенным, что розетка установлена правильно!
Иногда корректно поставить розетку не получается, из-за плохого посадочного места (подрозетника), или розетки без распорок. В таких случаях, все бывалые электрики начинают импровизировать: подкладывать что-то под распорку, сверлить отверстия возле подрозетника, или вкручивать длинные саморезы, — кто во что горазд.
Установка проходных розеток
В большинстве случаев розетки являются проходными, то есть. в один зажим такой розетки можно вставить 2 провода. Один провод подает напряжение, второй отдает его дальше. В проходные розетки можно вставлять провода разных металлов, но обязательно одинаковым сечением и чтобы они не соприкасались между собой (вставлять через болт), чтобы зажим нормально прижал два провода.
Количество проходных розеток на одной линии, не может и не должно быть бесконечным. При замене проводки, профессиональные электрики, для расчета количества проходных розеток на линию (при отсутствии проектной документации), руководствуются в первую очередь здравым смыслом. Если розеточная группа будет достаточно загруженной (например кухня), то нужно учитывать максимально возможный потенциал каждой розетки, а это 16 Ампер или 3,3 КВатт на точку. В этом случае, рекомендуется ставить не больше 3-4 розеток. Если же линия будет не слишком загруженной, то мы рекомендуем устанавливать не более 8-10 розеток на линию.
Проходные розетки
Монтаж наружной розетки
Наружная (накладная) розетка отличается только тем, что она наружная — факт! По сути, процесс монтажа наружной розетки одинаков с внутренней, просто накладную розетку необходимо прикрутить к стене. Неважно как Вы это сделаете, просто нужно чтобы она там держалась… хорошо держалась. В остальном подсоединение проводов к зажимам аналогично.
Накладная розетка
Демонтаж розеток
Дело в том, что не каждый умеет правильно снять старую розетку. Так как они бывают разные, то и снимаются по-разному, описать все способы невозможно, подойдет любой, вплоть до выдалбливания перфоратором. В основном чтобы снять внутреннюю розетку, нужно открутить болтик посередине пятачка (как у поросенка), если его нет (болта, не пятачка), то накладка может стоять на защелках, для этого необходимо снять рамку, аккуратно потянув её за угол, после чего станут видны защелки пятачка. Когда все декоративные накладки сняты, можно извлечь внутреннюю часть розетки, ослабив распорку или открутив саморезы по краям (если она прикручена или стоит на распорке).
Если не получается что-то сделать своими силами, то вызов электрика круглосуточно здесь!
Как провести розетку от розетки: инструкция. Электропроводка в квартире
Когда после капитального ремонта или строительства жилье сдается в эксплуатацию, в нем предусмотрено определенное количество розеток. Их количество определяется нормами и правилами специальных документов.
Но порой необходимо добавить дополнительные точки подключения для электроприборов. Если они не очень мощные, можно протянуть провод от существующей к новой розетке.
С этой задачей способен справиться даже начинающий электрик. Как провести розетку от розетки, подскажут советы опытных мастеров. Дополнительные точки подключения к сети придадут комфорт быту.
Виды розеток
Изучая технологию того, как провести розетку от розетки, необходимо рассмотреть все их существующие виды. В нашей стране выделяют три основных типа.
Первый из них маркируется как С1А. Это розетка без заземляющего контура. Она работает при напряжении 10 А (постоянный ток) или 16 А (переменный ток). К ней можно подключать маломощные потребители (светильники, небольшие бытовые приборы и т. д.).
Следующая разновидность маркируется как С2А. Это розетка евроформата. В ней предусмотрено заземление (по бокам).
К такой сетевой точке можно подключать обогреватели, печи, мощные бытовые приборы.Розетка С3А также предусматривает подключение контура РЕ, но от предыдущей разновидности она отличается конфигурацией. В центре розетки есть стальной стержень, а в вилке – углубление для него. Это устройство также подходит для мощных приборов.
Выбор провода
Электропроводка в квартире обустраивается очень щепетильно. Если не выполнять требования стандартов, контакты могут перегреваться. При этом возникают поломки электроприборов. Возможно даже возгорание.
Чтобы этого не произошло, необходимо уделить особое внимание набору провода. Если розетка не имеет заземления, он будет состоять из 2 жил (фаза и ноль). Это самый простой вариант подключения.
Но для повышения безопасности эксплуатации провода обустраивается контур заземления. Это позволит избежать удара током. Провод в этом случае состоит из 3 жил.
Помимо этого критерия необходимо уделять внимание диаметру сечения кабеля. Чем больше нагрузка будет подаваться на провод, тем толще проводник потребуется. Бывают медные и алюминиевые жилы. Требования пожарной безопасности говорят о целесообразности применения для внутренней проводки в жилом помещении первой разновидность материала. Медь выдерживает большую нагрузку, чем алюминий, и не перегревается.
Последовательное и параллельное подсоединение
Профессиональные электрики рекомендуют подключать дополнительные розетки параллельно. В этом случае проводники коммутируются в распределительном щитке. Чаще всего при этом применяется шлейфовый способ подключения.
Это позволяет добавить дополнительную точку подключения к сети наиболее безопасным способом. Например, розетка электрическая с заземлением должна устанавливаться при неразрывном проводе РЕ. Его разрезать допускается только в некоторых случаях, когда объект недвижимости уже был сдан в эксплуатацию хозяевам.
Помимо параллельного включения иногда допускается проводить последовательное соединение розетки от другой розетки. В этом случае необходимо тщательно проследить за выполнением всех требований электрической безопасности. Этот способ применяется тогда, когда параллельное подключение будет нецелесообразным.
Правила последовательного подключения
Последовательное подключение розеток необходимо выполнять только в самых крайних случаях. Но классическая ситуация представленного типа — не редкость. Вопрос о том, как провести розетку на балкон от розетки для обустройства освещения, решается именно последовательным подключением.
Если на лоджии не будут включаться в сеть мощные приборы (обогреватели, бытовая техника и т. д.), проще провести кабель от ближайшей розетки. Вся работа потребует минимум сил, времени и затрат материалов.
Последовательное подсоединение розетки от розетки будет вполне безопасным, если в обе эти точки сети не включается мощная техника. Как правило, такие элементы электрической цепи рассчитаны на 10А или 16А. Этот фактор необходимо обязательно учитывать, включая в них различные приборы. По сути, это один узел их питания, который рассчитан на указанную мощность.
Подготовка к подключению
Изучая процесс, как от розетки провести другую розетку, необходимо начать с подготовительного этапа. Сначала исходная точка подключения обесточивается. Далее ее необходимо разобрать. Инструменты для проведения этой работы должны иметь определенную защиту, как минимум прорезиненные ручки.
Снимается лицевая панель розетки. Чаще всего колодка с клеммами должна выниматься из монтажной коробки. Для этого в соответствующих местах ослабляются винты. Монтажная коробка остается на своем прежнем месте в стене.
Если же пластина-подрозетник конструктивно совмещена с механизмом, с нее демонтируется только корпус. Также заранее подготавливаются соответствующие провода и новая розетка.
Подключение кабеля
Рассматривая, как соединить розетки, следует уделить внимание подсоединению проводов. При покупке кабеля можно увидеть, что его жилы запаяны в единую оболочку. От нее необходимо избавиться.
Ножом надрезают пластик и снимают его с проводника. Жилу надрезать нельзя, поэтому выполняют аккуратно. От изоляции провод освобождается приблизительно на 1 см. Именно эти оголенные участки будут подключены к клеммам. В подрозетнике эти чистые жилы ни в коем случае не соприкасаются.
Оголенные кончики сворачивают в кольца. Их надевают на соответствующие клеммы. Необходимо выдерживать разделение на ноль, заземление и фазу. Далее требуется затянуть клеммы. Это делают туго, но не очень сильно.
Соединение проверяется на крепость. Проводки необходимо немного дернуть. Эту розетку можно собрать. Далее нужно приступить к созданию новой точки питания.
Обустройство новой розетки
Провод подводится к месту, где будет смонтирована дополнительная точка питания. Электропроводка в квартире может быть выполнена скрытым и поверхностным способом. Для новой розетки вполне подойдет второй вариант.
В соответствующем месте необходимо сначала установить подрозетник. В этом случае лучше выбрать накладное оборудование. Тогда не придется просверливать отверстие в стене. Если основание деревянное, подрозетник монтируется сразу же при помощи саморезов.
Для бетонной стены придется сначала наметить места крепежа, а затем просверлить под них отверстия. Затем подрозетник устанавливается на свое место. Провод также освобождается от изоляции и подключается к соответствующим клеммам. Устанавливается лицевая панель розетки.
Проверка и эксплуатация
Изучив, как провести розетку от розетки, необходимо сказать несколько слов о ее эксплуатации. После того как вся описанная выше работа будет проделана, необходимо включить электрическую сеть. Далее проверяются старая и новая розетки на предмет функционирования.
Если не появилось запаха гари, искр, значит, все сделано правильно. Подключенный через них энергопотребитель должен работать в своем обычном режиме.
Розетки этой группы следует воспринимать как единую точку подпитки с суммарной нагрузкой, не превышающей 10-16А (в зависимости от характеристик устройства). С их помощью, например, можно заряжать телефон, фотоаппарат, освещать небольшой лампой помещение.
Ни в коем случае сюда не включают обогреватели, утюг, бойлер или другую подобную технику. Выполняя эти требования, можно ожидать длительного и продуктивного срока эксплуатации системы.
Зная, как провести розетку от розетки, начинающий электрик сможет выполнить эту работу быстро и правильно. Соблюдая правила техники безопасности и требований по обустройству электросети, удастся создать надежную систему. Она будет функционировать долго. Также, выполняя рекомендации профессиональных электриков, будет возможно создать надежную и безопасную систему энергоснабжения.
