Автомобиль стал неотъемлемой частью повседневной жизни. Однако, наряду с множеством очевидных преимуществ, у владельцев авто имеется ряд проблем, решать которые приходиться тем или иным способом. В частности, автомобиль необходимо где-то оставлять и проводить его техническое обслуживание.
В городских условиях принято оставлять свои машины на стоянках либо парковках, в свою очередь, сельские жители, владельцы частных домов, дач и садовых участков, а в последнее время и городские жители, как правило, строят гаражи, оборудуя их всей необходимой инфраструктурой.
Одним из важных элементов любого гаража являются ворота. Если посмотреть на фото гаражных ворот, их в достаточном количестве можно найти на специализированных сайтах, необходимо отметить, при кажущейся простоте они являются достаточно сложной конструкцией со свойственными ей особенностями.
Давайте остановимся на ключевых моментах – они, несомненно, пригодятся при выборе или самостоятельном изготовлении ворот для вашего гаража.
Особенности
Ворота для гаража должны быть надежными, удобными, т.е. совмещать практичность, надежность, при этом их стоимость по возможности должна быть разумной и приемлемой.

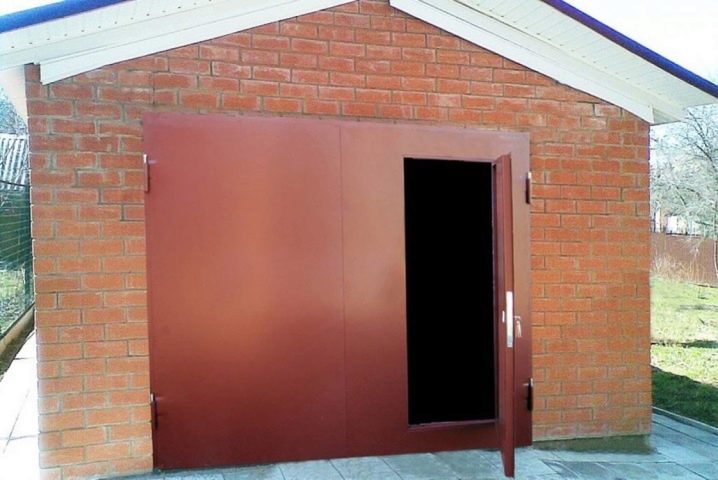

Обычные распашные ворота
Это наиболее простой, от того популярный вариант. Главным преимуществом распашной конструкции необходимо считать простоту, соответственно – стоимость.
Такие ворота состоят из каркаса, сваренного из стального уголка, поверх которого навариваются или прикручиваются стальные листы. Для жесткости и для утепления, внутреннее пространство створок заполняется деревянными досками, которые крепятся к каркасу и листам посредством болтов.
При всей своей незамысловатости распашная система достаточно надежная и долговечная.
Откатные
В данном случае конструкция представляет собой одну створку и направляющую, по которой она перемещается параллельно стене. Недостатком необходимо считать достаточную сложность, что затрудняет их самостоятельное изготовление, а кроме того – для движения створки нужно свободное пространство вдоль стены.
В процессе эксплуатации необходимо следить за тем, чтобы в направляющей не было посторонних предметов и мусора.

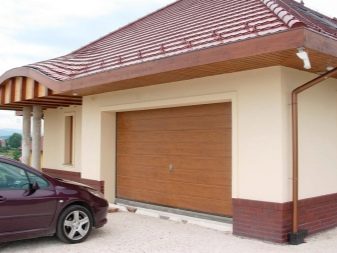

Подъемные секционные
Представляют собой набор секций, посредством специального пружинного механизма собирающихся под потолком при открытии. Недостаток: сложность, от того – высокая цена.
Самостоятельно сделать такие ворота невозможно. Компактность и удобство использования в некой степени компенсируют недостатки, однако они требуют особого ухода и обслуживания.
Подъемные поворотные
Представляют собой створку, поднимающуюся параллельно полу вверх посредством специальных шарниров и фиксирующуюся под потолком.
Главное преимущество – нетребовательность к свободному пространству, при этом, они значительно дешевле и проще, в сравнении с подъемно-секционными, однако остаются достаточно сложными для самостоятельного повторения, при этом требовательны в обслуживании.
Роллеты
Роллетная конструкция, представляющая собой набор металлических пластин собирающихся в специальный короб, установленный под потолком. Главный недостаток – невысокая надежность и сложность. Сказать однозначно, какие гаражные ворота лучше очень трудно, поскольку многое зависит от конкретных условий и ваших возможностей.
Самостоятельное изготовление распашных ворот
Отвечая на вопрос – как сделать гаражные ворота своими руками, заметим: наиболее предпочтительными для повторения, являются распашные, а потому давайте рассмотрим основные особенностях технологии изготовления таких ворот.
Прежде вам необходимо определить общие размеры гаражных ворот, их особенности. Под особенностями необходимо понимать наличие или отсутствие входной двери на створке, а также конструкцию запорного механизма и замков, внутренних и (или) внешних.
Предварительно подумайте о том, как все будет устанавливаться и крепится. Вы можете взять готовый чертеж и изменить его размеры либо сделать все самостоятельно.
После того, как у вас на руках будет чертеж, необходимо подготовить все материалы и инструменты, и только тогда можно приступать к работе.

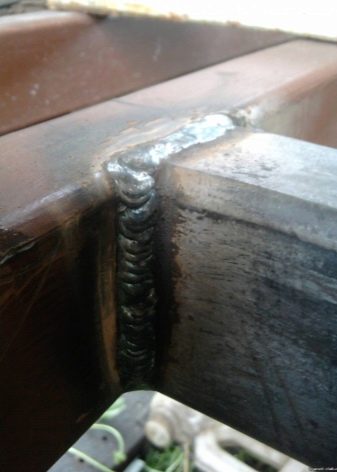

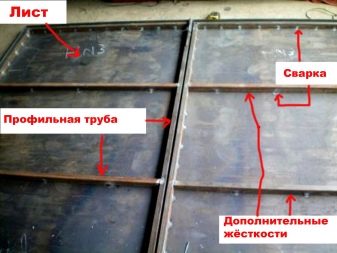

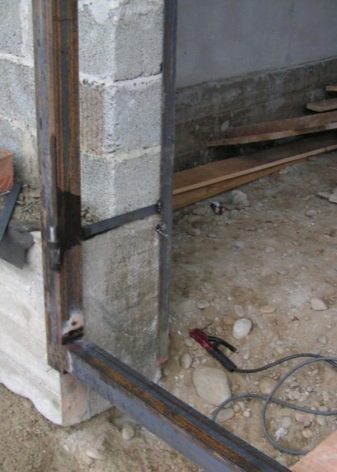

Начинают всегда с изготовления каркаса ворот, для этого предварительно приготовленные уголки сначала прихватывают «точками» между собой, а после контроля размеров окончательно сваривают, а затем к ним приваривают внешние листы. Далее устанавливают навесы, все запорные механизмы, проушины для замков и другие дополнительные элементы.
После этого ворота собирают и устанавливают на месте. Предварительно укрепив, проверяют, как они открываются и закрываются, после чего окончательно фиксируют.
Когда раствор застынет, контролируют качество работы и покрывают внутреннюю сторону створок и каркас антикоррозионным покрытием, а после приступают к установке деревянных досок на внутренней поверхности створок. Когда эта работа будет завершена, ворота красят и устанавливают внутренние замки.
Естественно, указанный нами технологический процесс является самым общим, но он поможет представить вам предстоящий объем работы и обозначить примерный план действий.
Больше инструкций Вы найдете на этом сайте: http://clubsamodelok.ru
Фото гаражных ворот
Также рекомендуем посетить:
ТОП 11 самых красивых гаражных дверей
В нашем традиционном понимании гаражное помещение для автомобиля должно быть обыденным и невзрачным. А большинство гаражей еще и построены в Советские годы. Для большинства владельцев гаражей еще непривычно, что здание гаража может быть не только практичным, но и красивым и оригинальным.
Хотите сделать гаражные двери привлекательными и неповторимыми? В нашей статье мы расскажем, какое оформление может быть у обители вашего автомобиля, и рассмотрим ТОП11 удивительных и самых красивых гаражных дверей.
1. Гаражные ворота из профнастила
Ворота, имитирующие кирпичное или деревянное покрытие, являются самым доступным бюджетным вариантом. Недорогие расходные материалы предоставляют возможность приукрасить прилегающие стены (забор) благодаря широкому ассортименту цветовой гаммы и фактуры. Однако, как бы дешево не стоили деревянные ворота, они не стали широко распространенными по нескольким основным причинам:
- дизайн ворот будет выглядеть органично при наличии еще и других архитектурных конструкций из дерева;
- гаражные двери из дерева с незамысловатым дизайном смотрятся проще и скромнее, чем причудливая художественная резьба, которая значительно повышает спрос и стоимость красивых гаражных ворот для дома.
2. Комбинированные гаражные ворота
Имея дополнительные финансовые возможности можно улучшить дизайнерскую задумку и сделать комбинированные гаражные ворота с использованием дерева и кованых накладок. Ведь, даже самые незначительные декоративные металлические элементы на конструкции добавят изюминку в эстетику оформления гаражных ворот дачи или загородного дома. Положительные нюансы установки комбинированных гаражных ворот для дома:
- приемлемая ценовая политика;
- умение пользоваться плотницкими инструментами и сварочным аппаратом даст возможность эстетично оформить ворота гаража своими руками;
- для монтажа такой конструкции не нужно будет задействовать специальную строительную технику;
- сравнительно небольшой вес изделия дополнительно не нагружает опорные столбы.

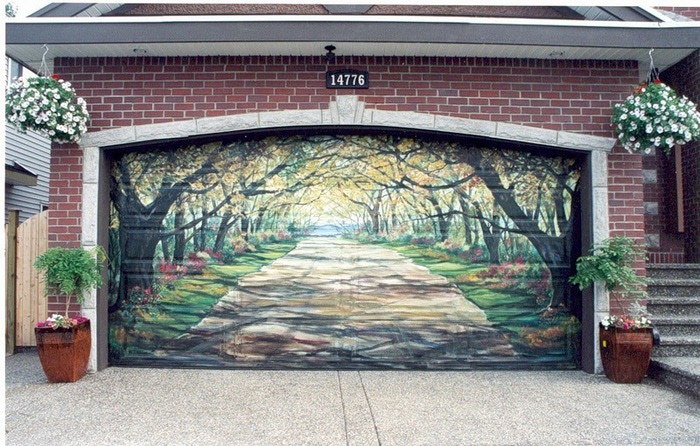

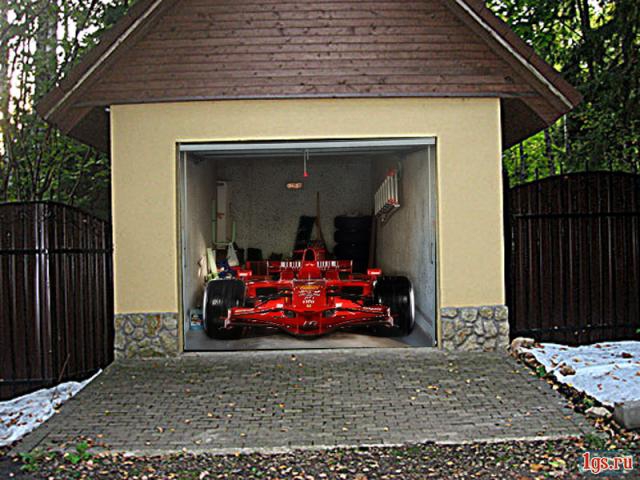

3. Гаражные ворота с рисунками, 3D-наклейками
Эффектно оформить гаражный уголок на территории вашего участка можно с помощью популярного дизайнерского приема последних лет – рисунков и наклеивания реалистичных 3D-картинок. Существует несколько вариантов, как можно нанести желаемое изображение:
- самым простым и несложным считается наклеивание «живых» 3D-картинок;
- благодаря многочисленным трафаретам, вы сможете самостоятельно нанести на «обитель» не очень сложные узоры;
- для получения оригинальной красочной картинки можно привлечь профессионального художника, который может поэкспериментировать с красками. Однако оцениваться такой «шедевр» будет соответственно недешево.
4. Панорамные гаражные ворота
Панорамные ворота для гаража могут быть представлены в различных комбинациях из стеклянных прозрачных секций и панелей из разных материалов. Рассмотрим три самые популярные вида гаражных ворот для дома: из стекла и вставок из алюминия, из стекла и деревянных ламелей, из стекла и пластика.
5. Гаражные ворота из стекла и вставок из алюминия
Потрясающий креативный вид ворот для гаража создадут матовое прочное стекло и алюминиевые элементы. Это простой и одновременно бесподобный способ преобразить гаражное здание. Замечательная гаражная сетка из стеклянных окошек и перегородок из алюминия придаст всей постройке некую архитектурную особенность.
6. Гаражные ворота из стекла и деревянных ламелей
Используя специальную подсветку на воротах, изготовленных из деревянных столбцов и стеклянных панелей, можно придать определенной драматичности и загадочности всему гаражному помещению. Эта же подсветка в вечернее время суток затемняет панели ворот, при этом образуется привлекательный и уютный визуальный эффект.
7. Гаражные ворота из стекла и пластика
В последнее время становятся популярными прозрачные гаражные проемы. Такие «двери» объединяют в себе привлекательный внешний вид и функциональность. Не переживайте, что не сможете скрыться от ненужного внимания: нижнюю часть конструкции можно закрыть матовыми пластиковыми панелями, а вверху – сделать стеклянные ниши. Это «затопит» помещение гаража приятным солнечным светом.
8. Гаражные ворота из натурального дерева
Великолепные гаражные двери для дома из натуральных пород дерева создают роскошный стильный образ. Деревянные панели можно расположить как горизонтально, так и вертикально. Однако тут присутствует и негативный момент: двери гаража, имеющие деревянную поверхность, являются менее практичными, чем те же металлические ворота или изделия из профнастила, даже если они будут обработаны специальными защитными средствами. Даже самые красивые деревянные гаражные ворота для дома будут испытывать воздействие негативных внешних факторов окружающей среды.
9. Гаражные ворота из пластика
Гаражные двери для дома, изготовленные из пластика, представлены на рынке в различной цветовой гамме и разнообразном дизайне. Такие ворота всегда будут красиво и современно смотреться, а также гармонично впишутся в общий стиль здания. А если добавить сверху необычный решетчатый навес или другие декоративные украшения, то гаражные двери из пластика приобретут интереснейший вид.
10. Гаражные ворота из металла
Это классические металлические гаражные двери для дома, которые бывают различных конфигураций. Ворота классифицируются по назначению, управлению, способу открывания и по сфере применения. Ворота из качественного металла не только удобные, надежные и практичные, а еще и могут быть красивыми и необычными. Отдельно рассмотрим самую красивую разновидность металлических гаражных ворот – кованые.
11. Кованые гаражные ворота
Венчают ТОП-рейтинг красивых гаражных ворот для дома – кованые конструкции. Данные ворота условно можно разделить на два типа:
- относительно недорогие экземпляры, которые делаются специальным методом штамповки;
- элитные конструкции, декоративные элементы которых выполняются ручным способом. Такие изысканные гаражные ворота для дома могут удивить своим стильным и индивидуальным дизайнерским видом, а также своим великолепием.
Рисунки на гаражных воротах (24 фото)
Подборка очень красивых рисунков на гаражах. Авторы постарались на славу!
Вы зашли на Загоны.ру как незарегистрированный пользователь.
Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем.
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии на Загонах. Зарегистрируйтесь!
Комментарии 25
очень здорово и круто
———————
Время не имеет значения — главное его вектор.
Здорово. Надо себе так сделать.
класс!
Супер некоторые как живая картинка!
нарисуй у нас так гады испортят завистники
Я ах…ел Отличная идея
охринеть
———————
Уважайте СЕБЯ! За неуважение других они вам сами морду набьют…
кому что нравится
———————
не в деньгах счастье…-а в их количестве!
клёво сделано и с юмором )
Очень здорово
Это невероятно
———————
ЧРЕЗВЫЧАЙНО БОГ ЗАГОНОВ ПО ПЕРВОЙ ВЕРСИИ И ДО V3.0
не на воротах, а на роллетах
———————
Yes, I look enemy’s eyes… My comand is your wish…
я б не обиделся- еслиб на моих воротах так нарисовали
Руки золотые…..и растут откуда надо!
———————
Оно конечно если же, но всё же….
Крутяк! Охрененно!
Класс ! Молодцы
Много приятного
———————
Когда стране не могут предложить внятное будущее, ей впаривают «великое прошлое»
КТО ХАВАЕТ, ТОТ НЕ ПИПЛ!
Прикольно Жаль я рисовать не умею
———————
~Самый лучший способ повысить образованность российских граждан — блокировать безграмотные сообщения в социальных сетях.!
Гонево! Где вы видели, чтоб у 737-го Боинга было 4 двигателя?
———————
Торчу как гвоздь в стене, жизнь бьёт ключом и всё по голове.
Есть не плохие задумки.
ПОДЪЕМНЫЕ ВОРОТА ДЛЯ ГАРАЖА: виды, фото, особенности выбора
Содержание статьи
Гараж – стратегически важный объект участка, как с функциональной, так и с эстетической стороны. Поэтому, стоит позаботиться о его красивом внешнем виде и, конечно же, об удобстве в использовании. Наиболее практичными для гаража являются подъемные ворота – это комфортно для водителя и рационально с точки зрения использования пространства.
Грубо говоря, подъемные ворота – это уезжающая под верх створка, то есть, она не совсем не займет места. Ее не нужно долго открывать или прикладывать для этого усилия. Итак, решено: гараж должен быть снабжен подъемными воротами. Давайте разберемся что это такое.
Какие бывают подъемные ворота?
Все подъемные ворота разделяются на 3 основных вида:
1) Подъемно – поворотные ворота. Цельная створка ворот, благодаря работе шарнирно – рычажного механизма, поднимается под потолок гаража, и таким же образом опускается.
2) Секционные ворота. Они состоят из секций – примерно по полметра каждая, количество секций зависит от высоты конструкции. Они могут быть выполнены из металла, пластика или дерева. При поднятии, такая наборная створка затягивается под потолок, затем также и опускается.
3) Рулонные ворота. Выполнены по принципу роллет. Большая алюминиевая створка, благодаря механизму управления, поднимается и скручивается в защитном алюминиевом коробе, который установлен над проемом ворот.
Чтобы обеспечить свой гараж удобными воротами, лучше всего будет выбрать какой-то из этих трех вариантов. Естественно, каждая разновидность имеет свои плюсы и минусы, чтобы их правильно учесть, рассмотрим более подробно каждый вид.
Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.
Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

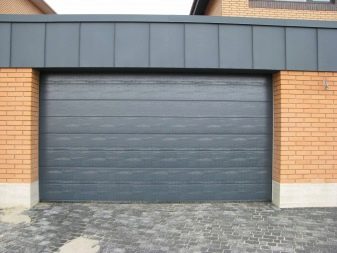

Секционные ворота
В таких воротах створка имеет наборную структуру – она набирается из отдельных секций, скрепленных между собой шарнирами.
Такая модель позволяет створке легко изгибаться, поднимаясь на потолок и выравниваться опускаясь, когда ворота закрываются. Скрепление секций при помощи шарниров выполняется с определенным шагом, чтобы избежать люфтов, их должно быть не менее трех штук на самой минимальной ширине ворот.
Если же ворота нужны широкие, то требуется установка дополнительных шарнирных соединений, они в данном случае выполняют функции ребер жесткости конструкции.

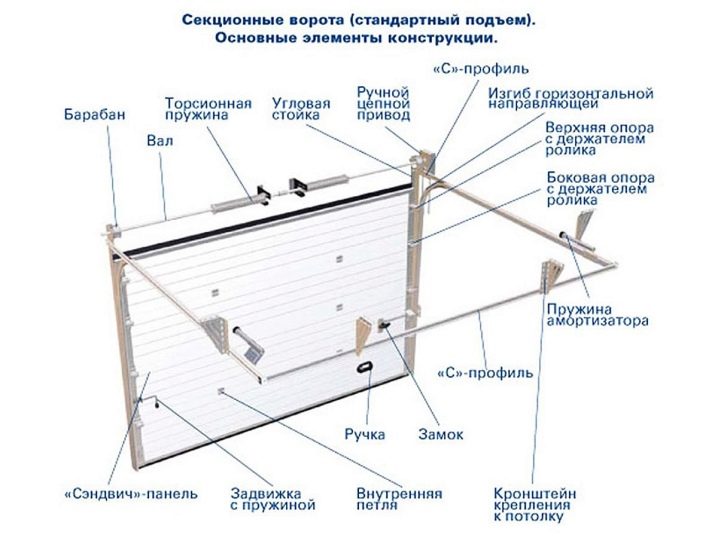

Схема общего устройства ворот так
Гаражные ворота
Автор:01 апреля 2014 10:46
Вот это правильно разукрашенные гаражные ворота, однозначно! ))
стандартные размеры металлических дверей для гаража, универсальный пульт управления
Ни один самый крепкий и теплый гараж не может выполнить своей функции, если не поставлены надежные ворота. Кроме чисто утилитарных задач, они имеют и оформительскую роль. Нужно тщательно разобраться во всех этих тонкостях, чтобы не приобрести некачественное изделие.
Особенности
В отличие от многих других видов ворот, гаражные обязательно должны иметь полог. С наступлением холодов утепление дома для автомашины крайне важно, оно сократит плату за обогрев и кардинально уменьшит теплопотери. Для тех, кто самостоятельно чинит машины, это еще важнее, поскольку переохлаждение бывает очень опасным, особенно в гараже, когда поблизости нет ни других людей, ни возможности быстро попасть в теплое помещение. Кроме того, при помощи тканевых завес останавливается проникновение извне пыли, обеспечивается разграничение пространства внутри.
Штора должна крепиться не в сам проем, а на определенном расстоянии от него, причем тканью перекрывают ворота с изрядным запасом, чтобы исключить продувание. В местностях с особенно суровым климатом рекомендуют использовать пологи, которые дополнительно утеплили при изготовлении. Конструкции штор весьма разные – есть сплошное покрытие, ленточные системы, скручивающиеся в рулон образцы. Ткань может как выдвигаться сбоку, так и спускаться сверху.
Брезентовые пологи достаточно плотны, их плетут из толстой пряжи и пропитывают огнестойкими составами, гидрофобными средствами. Этот материал не склонен к гниению, очень долго служит, однако весьма тяжел. Поливинилхлорид не задеревенеет даже при очень сильных холодах, не загорится, прекрасно сопротивляется попаданию воды и медленно истирается. Стоит рассмотреть и вариант с использованием ткани «Оксфорд», выгодно отличающейся неповторимым плетением и высокими пользовательскими характеристиками.
Большие гаражные ворота не слишком практичны, и не только потому, что прикрывать их при помощи штор обычной величины не получается. Величина изделий подбирается индивидуально под ваши потребности и тот транспорт, который будет храниться внутри.
Думайте об удобстве использования, о том, насколько важны антивандальные свойства и остальные параметры конструкции именно для вас.
Виды
Кованые гаражные ворота считаются не только надежными, но и эстетически привлекательными; более того, они могут быть изготовлены самостоятельно. Работать с металлом, конечно, тяжело, зато результат полностью оправдает все ваши усилия. Прочность кованого блока зависит от использованной марки металла. Ковка позволяет придать самые разные конфигурации и геометрические формы. Независимо от этого, кованые ограждения тяжелее обычных решений. Ворота делятся на откатную и распашную формы. Открытие их требует или значительных усилий, или очень мощного мотора, особенно при выборе откатной схемы.
Применение обычного профнастила ничуть не хуже на практике, чем использование кованого металла. Такой материал весит меньше обычного, жестче его (при одинаковых размере и массе), внешне притягателен. В отличие от кованых ворот, изделия из профнастила могут быть еще и подъемными, они устойчивы к попыткам взлома любыми способами и стоят сравнительно недорого.
Распашная разновидность подразумевает помещение створок, сделанных из профнастила, в двойную раму, для изготовления которой применяется уголок 7,5 х 7.5 см. Как бы не старались злоумышленники, вырвать подобную дверь вручную невозможно, а с помощью легковых машин практически невозможно. Соединение створок с рамой достигается за счет петель. Если есть необходимость, вы всегда сможете врезать в створку калитку.
Раздвижные и откатные ворота в гаражах встречаются не слишком часто, потому что их практическое применение бывает затруднено. Обязательным требованием оказывается свободное место (в 1,5 раза больше, чем само полотно). Найти необходимое пространство для него в плотно застроенном кооперативе чрезвычайно сложно. Да даже в личном обособленном гараже, вплотную примыкающем к жилому дому и имеющем общую с ним стену, это часто вызывает затруднения.
Металлические ворота откатного типа вовсе не обязательно собирать своими силами или обращаться в мастерские, на рынке представлено немало дешевых комплектов, готовых к использованию. Полотно катится параллельно стене на особой каретке, чаще всего на нескольких. Чтобы оно не «выскакивало», применяются специальные улавливающие детали, фиксирующие створку при запирании.
Стандартный набор поставки включает каркас и консоль, ролики, улавливатели, крепежи. Для кареток поставляются основания, также в комплект обычно входят планки притвора, профильные листы, автоматические системы управления.
Типы подъемных ворот – секционный и подъемно-поворотный. Но складные надежнее и могут быть открыты на сравнительно небольшом пространстве. Если используются четыре створки, возможно наложение центральных элементов на боковые, прикрепление к ним с помощью фиксаторов и общий поворот на 180 градусов. Тогда в средней части будет больше места для перемещения автомашины.
Поворотно-подъемный вариант – это одно сплошное полотно, при открытии оно прокручивается и маскируется под самым потолком. Использовано несколько горизонтально направленных секций, причем их движение по направляющим ограничено пределами проема. Над воротами эти направляющие изгибаются на определенный радиус и помогают профильной части ворот занять позицию параллельно потолку. Неоспоримым преимуществом данной конструкции считается радикальная экономия места; поворачивающиеся ворота немного выходят за контуры проема, когда их поднимают либо опускают. Лучше не приближаться на машине к проему в эти моменты.
Подъемно-поворотная схема лишена направляющих и роликов, вся работа производится рычагами и шарнирами. Уравновешивание поднимающейся конструкции достигается натягивающимися по краям от нее пружинами. Поскольку такое полотно цельное, взломать его будет намного тяжелее, чем поворотно-подъемное.
Можно вовсе не создавать никаких створок, без них прекрасно работают откидные ворота. Они не имеют «слепой» зоны, при въезде и выезде все прекрасно видно, что понижает риск разбить авто о ворота. Увеличивается и доступное для разворота, смены траектории пространство. Минусом являются повышенные требования к пространству под потолком – если там не хватит места, воспользоваться откидными воротами не получится.
Часто петли берут с подшипником. Специалисты рекомендуют всегда узнавать категорию их прочности и быть готовыми к тому, что присоединить эти петли без сварочных работ не получится. Никогда не покупайте фурнитуру, на которую нет сопроводительных документов – почти всегда это или брак, или подделка, или уже предельно изношенный элемент.
Что касается материалов, то на изготовление рам чаще всего идут железные (вернее, стальные) уголки 6,5 см, трубы используются для получения профиля. Резиновый уплотнитель призван сдерживать не столько холод, сколько ветер.
Варианты, оснащенные калиткой, всегда предпочтительнее: они позволят входить внутрь и выходить наружу, не распахивая крупных створок. Распашные двери из дерева с металлической оболочкой выбирать не следует, более современный вариант – цельнометаллическая конструкция. А вот в секционных изделиях применение дорогих пород древесины, напротив, свидетельствует о принадлежности к элитной категории.
Рулонные ворота, ширина которых не превышает 3000 мм, могут складываться вручную, а более крупные обязательно требуют использования электрической тяги и встроенных управляющих систем. Не рекомендуются любые рулонные ворота там, где нет дополнительной сигнализации высокого класса или не организована круглосуточная физическая охрана, поскольку защитные свойства их не соответствуют современным требованиям.
Подъемно-поворотные устройства надежнее, однако их весомый недостаток – неспособность сберегать тепло в гараже. Если такие ворота отделывают деревом или профнастилом, обязательна обработка, нивелирующая воздействие плохой погоды и сырости. Всегда интересуйтесь гарантийным сроками, видом уплотнения и эксплуатационным периодом, сертификатами безопасности готовой продукции.
Стандартные размеры
Но какой бы вид ворот не был выбран, какой бы фурнитурой он не оснащался, обязательно требуется подготовить проект. Пусть это будет самый простой чертеж от руки, зато вы окажетесь полностью защищены от возникновения проблем впоследствии. Исключите ситуацию, когда много потраченных усилий обернутся неудачей только потому, что полотно не входит в проем, к примеру.
Ширина ворот гаража определяется с таким расчетом, чтобы при въезде ровно посередине от левой и правой сторон автомашины до рамы было хотя бы 0,3 м. Желательно замерять это расстояние с учетом не корпуса, а зеркал заднего вида и других выходящих за габариты элементов. Если есть возможность превысить минимальное расстояние, ею обязательно стоит воспользоваться, ведь это окажется только плюсом для вашей безопасности.
Стандарт предусматривает, впрочем, что для частного гаража даже в идеальных условиях не стоит делать ворота шире 5 м. Ведь уже при такой величине тяжесть конструкции оказывается очень значительной нагрузкой на крепежи и стены.
В большинстве случаев ограничиваются шириной 250 – 300 см, причем всегда зазор от края рамы до идущей под прямым углом к ней стены составляет минимум 0,8 м. Высота тоже определяется габаритами автомобиля: легковые машины, за редким исключением, свободно проезжают в проем высотой 200 – 220 см. А вот владельцам наиболее мощных внедорожников и микроавтобусов стоит ориентироваться на габарит 250 см.
Сборка и монтаж
Наиболее легкими для самостоятельной сборки оказываются распашные ворота, которые вы сможете сделать без посторонней помощи. Достаточно приобрести весь необходимый комплект материалов. Сбор подъемно-поворотных ворот даже для людей с солидной инженерной подготовкой и знаниями в данной области представляет собой непростую задачу.
Почти всегда просто покупают готовое изделие и монтируют его, как говорит инструкция от производителя. А подъемно-секционный тип и вовсе исключает самостоятельное выполнение: денег, времени и сил уйдет очень много, результат же почти всегда плачевен.
Складываемые конструкции, или иначе – «гармошка», представляют собой как раз цепочку разграничиваемых уплотнителем секций. Чаще всего секции крепят наверху или по сторонам, используя не менее трех блоков. Допустимо соединение их под прямым углом или под углом 180 градусов. Очень важно заблаговременно подсчитать, сколько конкретно секций вам потребуется, потому что иначе придется все переделывать.
Сварные рамы требуется делать цельными, и оттого разрывы между уголками необходимо закрывать полосой 5 х 0,6 см, которая ориентируется по горизонтали. Между такими полосами должен быть приблизительно метр. Заменой стальным полосам могут послужить уголки 5 х 5 см, однако это потребует заглубления их горизонтальных крыльев в стены. Потребуется сформировать пазы соответствующей глубины, причем обязательно в междурядьях.
Российские условия позволяют использовать эффективно только теплые гаражные ворота, ведь даже официальные нормативы предусматривают, что внутри не должно быть холоднее +5 градусов. Иначе подготовка машины к работе всякий раз будет занимать слишком много времени. Основными утеплительными материалами являются минеральная вата, экструдированный пенополистирол, пенополиуретан. Все остальные плохо справляются со специфическими условиями эксплуатации в гаражах. Сделать конструкцию не только энергоэффективной, но и красивой помогают материалы финишной отделки – OSB-плита и другие варианты.
Процесс подготовки проемов включает обязательно удаление всей обшивки и декоративных элементов, полное выравнивание любой грани, проверяемое строительным уровнем. Когда будете ставить направляющие, не забывайте после каждого шага монтажа опять брать в руки уровень и проверять основные параметры. Только при таком условии можно обеспечить приличный уровень теплоизоляции, сдержать проникновение звуков извне. Монтаж металлических рельсов проводится по бокам, чтобы зафиксировать полотно.
Следующий этап – примерка и установка короба, содержащего вал для намотки полотна. Постоянно следят за тем, чтобы вал шел строго горизонтально, а провода и детали привода оказались выведены наружу, где их можно будет подключить. Концевые захваты доводят до пола и там фиксируют в определенном конструктивными особенностями положении. Но предварительно надо убедиться, что захваты совпали с границей спущенного до предела полотна. Как только это сделали, можно монтировать и привод.
Прочность у самодельных дверей на достойном уровне, но, как и все другие, они требуют использовать замок. Чаще всего одну из створок закрывают на запоры изнутри, а сами эти запоры вводят в пол и в крышу; под такие элементы сверлят отверстия по 50 мм, обязательно глухие. Вторая створка будет запираться замком.
В зависимости от задумки язычок или цепляется о зафиксированное полотно, или углубляется в подготовленное для него отверстие в толще каркаса. Желательно снаружи установить навесной замок, ушки для крепления которого приваривают к створкам. Если вы хотите оснастить замком роллетные двери или использовать более сложные и надежные схемы защиты, обязательно консультируйтесь со специалистами.
Правила выбора
Но как бы тщательно не происходил монтаж, он не достигнет успеха, если подойти к выбору компонентов поверхностно. Размер уголка для рамы менее 6,5 см не слишком практиче. На створки можно применять как уголки величиной 5 см, так и стальные профили прямоугольной конфигурации (которые дополнительно обшиваются листами железа 0,2-0,3 см). Обязательно используются петли для наружных ворот усиленного типа. При помощи схемы легко будет подсчитать, сколько комплектующих вам понадобится для работы.
Внутренние фиксаторы должны использоваться и в фабричных, и тем более в самодельных гаражных воротах. Чем массивнее запирающая конструкция, тем толще должна быть арматура, соответственно этому подбирается и необходимый диаметр отверстий.
Их глубина в любом случае составляет приблизительно 20 см. Крюки неизменно надежнее, чем простая арматура.

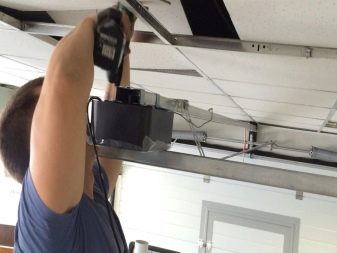

Автоматическое управление
Секционные и разделенные на створки ворота желательно оснастить средствами автоматического управления. Часто оно осуществляется через пульт (наподобие того, который отдает команды телевизору), но профессионалы рекомендуют выбирать универсальное управление. Дело в том, что даже самая совершенная электроника иногда ломается. И если вся система координируется только ей и нет возможности зафиксировать ворота вручную – при поломке не получится закрыть или открыть их до конца.
Всегда интересуйтесь, встроены ли в комплект поставки ворот датчики, распознающие приближение людей, возникновение препятствий для закрытия. Стоят такие приборы относительно недорого, особенно если учесть устраняемый ими риск нанесения травмы или повреждения самого полотна, направляющих и механизма.
Секреты защиты от взлома
Самые лучшие двери и замки не являются абсолютной гарантией, что в ваш гараж не проникнет грабитель; если действует «профессионал» или даже целая преступная группа, почти наверняка будет попытка срезания петель и снятия створок. Защита от этого заключается в следующем: с внутренней стороны каркаса, как раз там, где располагаются петли, приваривается отрезок уголка.
Расчет прост: при закрытой створке уголок на 10 – 20 мм входит в стену (в отведенный для него паз в кирпиче) и цепляется при этом за раму. Даже когда преступники отрежут петли, створка будет все так же стабильно удерживаться на раме.
Альтернативный вариант состоит в использовании замка по схеме «паук». Штырьки такого запора внедряются не только в стены, но и в пол и даже в потолок. При этом рекомендуется ставить стопор, который не позволяет открыть «паука» иначе, как оригинальным ключом. Использовать более сложные методы или комбинировать их не рекомендуется, так надежность не всегда на высоте, а излишняя предусмотрительность часто не оставляет иного выбора при потере ключа, кроме как разрушение стен.
Внимательно смотрите, чтобы штыри не повреждали уплотнитель и не ухудшали защитные свойства теплоизоляции, гидроизоляции.
Изготовление своими руками
Первым шагом в работе является выполнение рамы. Начинать ее делать рекомендуют, когда возводится лицевая стена. Только подготовили 0,5 м кладки (можно меньше даже), как строительство приостанавливается, и лишь после монтажа ворот его можно возобновить. Берем УШМ и нарезаем уголок на 4 фрагмента, длина которых будет равна ширине проема.
Причем должно получиться еще столько же отрезков, длина которых приравнивается к высоте створа. Вы можете резать металл как ровными порциями, так и оставлять запас 0,1 м. Впоследствии этот резерв обязательно пригодится.
Одна сторона уголка, расположенная внутри проема, вырезается по его размеру, а те доли, которые окажутся на улице и внутри стены, оставляют ровно на 50 мм по длине. Впрочем, можно их тоже срезать, так облегчается последующая сварка.
Полученные отрезки нужно разложить на ровной поверхности и проверить их геометрию строительным уровнем. Не менее тщательно замеряются все углы, которые обязательно должны быть прямыми. Далее нужно сварить уголки и получить каркас, причем есть две техники: в одной край уголка надвигается на другой уголок и прикрепляется, во второй краешек срезается. Срез позволяет расположить оба элемента в одной плоскости, но это приводит к потере прочности.
Если свариваемый уголок «ведет», самодельные ворота все же можно сделать как следует – нужно только приварить рычаг из обрезков в необходимом положении и скорректировать геометрию. Не забудьте, что с внешней стороны рамы должны быть сошлифованы малейшие сварочные дефекты, иначе створка не будет прилегать достаточно плотно. Каркас, в который помещаются створки, следует делать чуть меньшим, чем раму ворот, цель та же – свободное и плотное прижатие частей конструкции.
Для этой детали можно применять как стальные уголки, так и прямоугольные профили, различия коснутся лишь удобства работы и степени допустимой нагрузки на раму.
Готовим 4 отрезка, длина которых должна на 1 – 1,5 см уступать высоте рамы ворот; в двустворчатой системе требуется 8 таких отрезков, другая четверка по длине составляет 50% от ширины рамы минус 3 – 3,5 см. Рекомендуется выкладывать эти заготовки внутри доделанной рамы ворот, это поможет обнаружить дефекты. Обязательным условием является выдерживание прямых углов. Увеличение жесткости конструкции достигается привариванием дополнительного горизонтального отрезка (распорки, препятствующей искажению геометрии системы). Лучшим местом для усилителя будет середина каркаса.
Целесообразно брать на створки листы стали не менее 0,2 см по толщине. Из них вырезается пара полотен, каждое на 30 – 40 мм выше проема, ширина у одного на 10 – 20 мм меньше, чем у каркаса, а у другого настолько же больше его. И вверху, и в нижней части полотна следует выводить за контур каркаса на 10 – 20 мм, на произвольно выбранной створке, которая будет открываться второй, полотно отделяется от края 1 см свободного пространства.
Поскольку листовые металлы почти всегда «играют» при сварке, работать начинают с углов, даже когда занимаются калиткой или иной второстепенной деталью.
Затем варят центр листа, и только затем с шагом 100 – 150 мм приваривают лист полностью; завершается этот этап работы срезанием сварочных швов на углах, благодаря чему понижается риск деформации.
Далее наступает очередь фурнитуры, и прежде всего варят петли усиленного исполнения. Низ их крепится к раме, а верх удерживается на распахиваемой створке. Чтобы крепление оказалось максимально надежным, иногда поверх петель варят листовой металл 0,5 – 0,7 см (в виде изогнутых полос), а внутри самой петли крепится арматурный вкладыш. Поместите конструкцию на ровную поверхность и положите створки внутрь рамы; затем рассмотрите, нет ли ошибок, зацеплений частей друг за друга при движении. Если все сделано правильно и погрешностей найти не удалось, вы можете монтировать ворота.
Брезент (штору) вешают в последнюю очередь, уже после установки. Но желательно примерить ее на земле, чтобы выявить возможные отклонения и сразу внести коррективы. Иначе переделка окажется более сложной и долгой, увеличатся затраты материала.
Смонтировав ворота, возвращаются к работе со стеной, причем кирпичами следует занять весь зазор от наружной до внутренней рамы. На всей длине кладки рама должна быть крепко замурована в нее, потому на всю высоту варят прутья арматуры не менее 0,2 – 0,3 м длиной, другой конец их заводится в шов кирпичной стены. Как только дошли до верха рамы, ставим перекрывающую балку. В зависимости от несущей способности нижних конструкций и фундамента гаража, она может быть сделана из металла или из бетона. Завершающий этап – проверка исправности работы ворот: все должно открываться и запираться идеально, при необходимости цепляющиеся металлические детали дополнительно корректируют.
Использовать ролеты можно только в специальном типе ворот, так и называемом – роллетный. В обычных конструкциях со створками они не нужны вовсе. Если гараж нестандартной конфигурации или проем отличается от привычной формы, понадобится заказывать конструкцию индивидуально. Чаще всего стараются преобразить проем, подгоняя его под роллетные ворота. Такой способ оказывается и дешевле, и быстрее, и экономичнее, чем составление особого проекта.
Производители и отзывы
Независимо от ваших навыков работы с металлом, инженерного дарования и усердия, тщательного изучения профильной литературы, фабричная продукция все равно будет совершеннее самодельных ворот. Невозможно в одиночку опередить разработки целых компаний за многие десятилетия. Но и среди производителей стоит выбирать с особой осторожностью, доверяя только маркам с безупречной репутацией. Риск слишком велик, чтобы экономить на этом.
Германия представлена на российском рынке прежде всего корпорацией Hormann. Она реализует продукцию официально, непосредственно от своего имени; любой потребитель может обратиться в зарегистрированное представительство и получить качественный товар.
Любителям белорусских изделий рекомендуется обращать внимание на бренд Alutech (серии «Trend» и «Классик»). Все его изделия оборудуются приводами германского или итальянского производства и их охотно приобретают жители ряда стран, даже европейских.
Российский концерн DoorHan приобретает комплектующие в КНР и в Италии, он дорожит своим именем и сотрудничает только с безупречными поставщиками, умеющими делать качественные детали.
Если выбраны ворота с автоматическим приводом, лучше всего, чтобы их сделали на заводах Nice, Came, Faac или же в ANMotors. Эта «блестящая четверка» делает безукоризненно надежные моторные системы.
Продукция Hermann высоко ценится потребителям за возможность самостоятельной установки и простоту использования.
Удачные примеры и варианты
Гаражные ворота могут обходиться минимумом внешней отделки. Простая по геометрии конструкция, ровный металл, однотонный серый цвет – ничего лишнего, все строго функционально. И отнюдь не блекло, ведь такое решение отлично сочетается с кирпичными стенами любой толщины.
А вот тут решили сделать снаружи комбинацию близких по духу цветов: розовый кирпич разбавлен густым красным квадратом умеренной насыщенности. Глянцевая поверхность выглядит очень привлекательно и вызывает только положительные эмоции.
В этом примере обращает на себя внимание текстура поверхности, ее ровность и аккуратные горизонтальные полосы серого цвета. Но и это еще не предел оформительского мастерства – взгляните на покрытые прямоугольниками ворота. Их оформители, несомненно, предпочли выбрать эффект наибольшей натуральности. Изысканный желтоватый оттенок гармонично сочетается с белыми стойками и совпадает полностью с цветом стен, кровли.
Контраст черной и белой красок постарались продемонстрировать авторы этого проекта. И им вполне удалось реализовать свой замысел – стилистическое единство подчеркивается одинаковым видом конструкционного материала.
Имитация дерева может быть и такой: темные прямоугольники с диагональным ходом волокон выгодно оттеняются светлыми полосами по периметру. Темные крепящие элементы незаметно «перетекают» в еще более темный каркас здания. А на самом краю немного видны розоватые вертикальные элементы.
Не обязательно делать именно такие ворота у себя. Самое главное – они способны выглядеть очень хорошо и оригинально.
Если вы соблюдете все правила выбора и монтажа, о которых шла речь в статье, никаких проблем с воротами в ближайшие десятилетия не будет.
О том, как выбрать гаражные ворота, смотрите в следующем видео.
Гаражные ворота. Основные виды гаражных ворот.
Содержание статьи
Основным местом защиты Вашего автомобиля и ухода за ним всегда остаются гаражи. Гараж может быть расположен как вне Вашего жилища, так и, непосредственно, встраиваться в общую архитектуру дома.
И, как Вы понимаете, ни один гараж не может надёжно защитить Ваш автомобиль без хороших гаражных ворот. В этой статье я бы хотел рассмотреть основные виды гаражных ворот, их положительные и отрицательные стороны. Проблема выбора рано или поздно встаёт перед каждым владельцем гаража. На этот выбор влияют и размер гаража, и наличие свободного места перед ним, и удобство, и внешний вид ворот.
Они постоянно подвергаются механическому воздействию, практически ежедневно открываются-закрываются, а также подвергаются воздействию внешних факторов. Основная их задача – безупречная работа при любой погоде.
Виды гаражных ворот:
- Секционные;
- Распашные;
- Откатные;
- Подъёмно-поворотные;
- Рулонные.
Каждый из этих видов имеет свои преимущества, а выбирать их нужно, исходя из своих запросов.
Секционные гаражные ворота
Этот вид достаточно популярен. Их можно применять ко всем типам проёмов. Они состоят из горизонтальных панелей, соединённых между собой петлями. При открывании, панели двигаются по вертикали вверх, а затем горизонтально, вдоль потолка. Это избавляет Вас от открытия ворот наружу (снежные завалы не становятся препятствием) и экономит свободное пространство перед гаражом, особенно, если у Вас оно ограниченно.
В секционных гаражных воротах хорошо сделана герметизация и они по праву считаются тёплыми, а это немаловажный факт.
Также, хочу перечислить их преимущества:
- бывают практически любых размеров;
- хорошо утеплены;
- бесшумно и легко открываются;
- обладают великолепным разнообразием дизайна;
- обладают высокой безопасностью.
Распашные гаражные ворота
Такой вид также подойдёт для многих типов гаража. Распашные гаражные ворота состоят из 2-х створок.
Эти створки изготавливаются из жёсткого каркаса. Створки ворот крепятся либо к боковым столбам, либо к проёму при помощи петлей. Такие ворота легко подгоняются под любой проём. Они могут открываться и наружу, и вовнутрь.
Обшить каркас можно различными материалами. Это может быть лист жести или профлист, дерево и другие. Можно сделать дополнительную дверь, что избавит Вас от необходимости открывать сами ворота, чтобы зайти в гараж. Особенно актуально эта дверка зимой, так как ворота после сильного снегопада можно и не открыть.
Откатные гаражные ворота
Такой вид по праву считается удобным и надёжным. У таких ворот отсутствуют направляющие рельсы на земле.
Сами они немного приподняты над землёй. Поэтому даже в снегопад открыть их и попасть в гараж не составляет труда. А если они оснащены электроприводом, то можно не выходя из машины открывать их и заезжать. Для этого комфорта необходима лишь качественная автоматика.
Откатные гаражные ворота, как и секционные не требуют дополнительного свободного пространства перед гаражом для своего открытия.
Их преимущества:
- не имеют ограничений по высоте;
- занимают мало места;
- защищены полимерной краской от коррозии;
- выглядят привлекательно.
Подъёмно-поворотные гаражные ворота
Такой вид может применяться и в частных гаражах и в промышленных помещениях.
Направляющие ролики подъёмно-поворотных ворот помогают створке-щиту передвигаться в вертикальном (закрытие) и в горизонтальном (открытие) направлении.
