Как сделать вечное полено своими руками: чертежи, схемы, видео

Друзья, мы каждый день анализируем кто и по каким поисковым запросам попадает на наш сайт. И мы заметили, что слово вечное полено своими руками набрал очень много запросов. Соответственно, читатели хотели найти эту информацию и на нашем сайте. Может быть это связано с тем, что у нас есть статьи, в которых описаны изделия из бревен, пней, спилов и думают, что это тоже относится к нам.

Мы решили изучить и описать в данной статье, что же это за чудесно полено, которое поможет экономить на отоплении и как сделать его своими руками, тем более в интернете есть много негативных и положительных отзывов.

Устройство вечного полена показано на схеме ниже.
[flat_ab id=»3″]

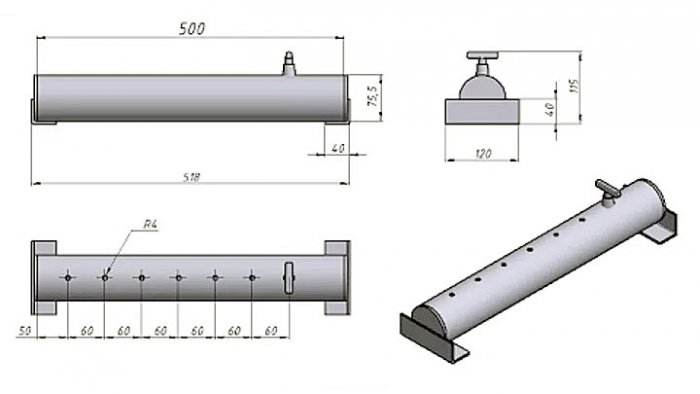

Чертеж вечного полена

Это не бревно, а обычная металлическая труба, заваренная с двух сторон. В трубе сделано отверстие, которое можно закрывать с помощью вентиля. Через это отверстие заливается вода и заполняет весь объем трубы. Так же сделано несколько небольших отверстий вдоль всей длины трубы. Соответственно, чтоб через эти отверстия вода не выливалась, сделаны ножки.

Как утверждает изобретатель на видео, данное вечное полено — это бесконечный источник экономии на отоплении и будет работать долгое время.

Также говорится, что печка будет работать более эффективно.

Как же все это работает? В трубу заливается вода, желательно горячая, чтобы нагрев был более быстрее, но можно и холодную. В отверстие можно вставить воронку, чтобы вода точно попадало в отверстие. От горячей воды быстрее начинается весь эффект образования насыщенного пара.

Физика

Автор описывает, что используется два физических принципа:

Время горения дров значительно увеличивается, например, без вечного полена горение длится в среднем 1 час 10 минут, а с ним — 1 час 40 минут, то есть дольше на 40%. Получается, что для отопления дома или комнаты, потребуется меньше дров.
Теплоемкость пара в два раза выше чем теплоемкость окружающего воздуха. Это указано в справочнике «Удельные теплоемкости твердых веществ, жидкостей и газов». Удельная теплоемкость при постоянном давлении у воздуха 1 КДж/кг*К, а у водяного пара 2,14 КДж/кг*К при 100°С.

После того, как залили воду, закрываете отверстие пробкой и устанавливаете вечное полено в самый низ печки. Слева, справа и сверху кладутся обычные поленья, кладется растопка и поджигаете все это.

Через некоторое время вода закипает, образуется пар. Затем воздух и пар смешивается внутри печки и образуется смесь, теплоемкость которой почти в два раза больше чем у обычного воздуха.

Посмотрите видео: Вечное полено — экономия на отоплении до 50%

[flat_ab id=»4″]

В итоге, это миф или реальность?

Что мы можем об этом сказать? Все это конечно же неправда, законы физики никто не отменял и закон сохранения энергии до сих пор существует. Соответственно, чтобы получить дополнительную энергию в одном месте надо потратить эту энергию в другом. Так же всегда нужно следить, чтобы отверстия всегда были открыты иначе может возникнуть гидроудар и разворотит весь топливник.

Совет только один — грамотно сложенная печка и топливо сэкономит и тепло будет долго держать. Но чтобы это сделать нужен опытный деревенский печник, который сможет определить объем дома и построить печь необходимого габарита.

Вечное полено для экономии на дровах

Для отопления я использую обыкновенную печку, дрова в которой прогорают очень быстро, поэтому при интенсивном выработке тепла его значительная часть уходит в дымоход. Как следствие для поддержания нормального уровня температуры приходится проводить загрузку топлива постоянно. Для решения данной проблемы я начал применять «вечное полено», которое помогает экономить 30-50 процентов дров. Без него у меня одна загрузка топки прогорает за 1 час 10 мин, а с ним на 30 мин дольше.

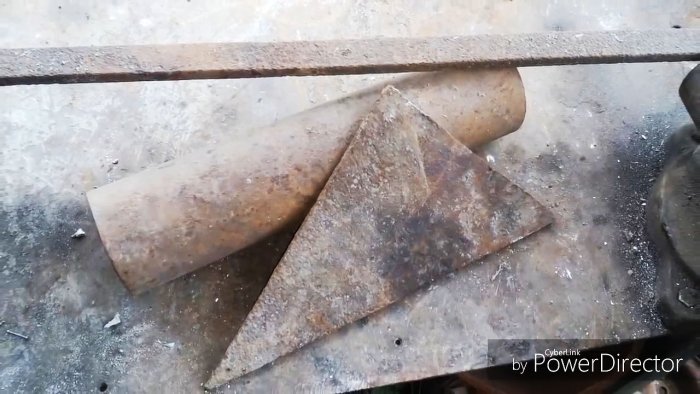

Материалы для изготовления

Чтобы сделать вечное полено потребуется:

труба металлическая толстостенная d76 мм, длиной под обычный чурбак для печки;
лист металла для заваривания торцов трубы;
гайка М12;
болт М12;
уголок стальной 10х10 мм – 20 см.

Процесс изготовления вечного полена для экономии

Я использовал трубу диаметром 76 мм. Обрезал ее по длине под стандартное полено, которое укладываю в печку. Применяемый диаметр влияет на емкость заправки. Если камера сгорания печки высокая, и в нее можно загрузить много дров, то и трубу нужно использовать потолще.

По изготовлению нет ничего сложного. Нужно вырезать из листового металла два круга по диаметру трубы и герметично заварить ее торцы. После этого режу стальной уголок, получив 2 отрезка по 10 см. Варю их накрест к трубе по ее краям, получив устойчивые ножки. Далее просто высверлил сверлом на 12 мм отверстие сверху трубки. Приложил к нему гайку и приварил, получив заправочную горловину. После этого в нее можно закручивать болт, выполняющий роль крышки. К его головке наварил маленький прутик, чтобы его можно было выкручивать без ключа. По всему периметру с интервалом в 4 см сделал ряд отверстий сверлом на 3 мм.

Строгих критериев по габаритам применяемой трубы нет, поскольку все зависит от параметров печки, а точнее количество дров, которые можно в нее загрузить. Хочу обратить внимание, что нужно использовать толстый металл, чтобы он не прогорел. Также нельзя делать мало отверстий, а тем более применять тонкие сверла на 1 или 2 мм, поскольку пар под давлением — это не шутки. Если при испытании полено издает свист от сильного давления при выходе пара, значит отверстий мало, поэтому его нужно срочно извлечь. После этого придется рассверлить отверстия до большего диаметра. Но и делать их слишком крупными не нужно, поскольку внутрь будет попадать пепел, а мыть заваренную трубу неудобно. Лучше побольше мелких отверстий, чем несколько крупных.

Как пользоваться

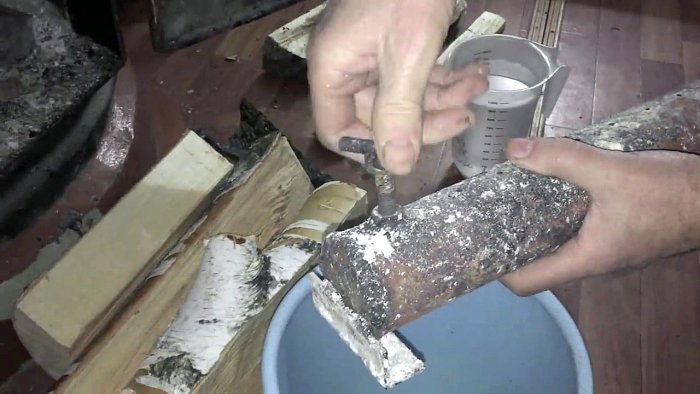

Чтобы воспользоваться вечным поленом, нужно выкрутить крышку и залить внутрь трубы воду, полностью ее заполнив. Я стараюсь использовать почти кипяток, чтобы процесс начался сразу.

После заправки закрываю заливную горловину болтом.

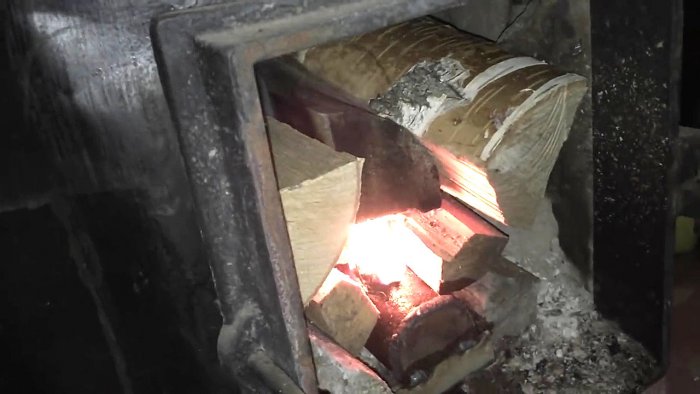

Вечное полено ставлю на дно печки и закладываю его по бокам и сверху дровами.

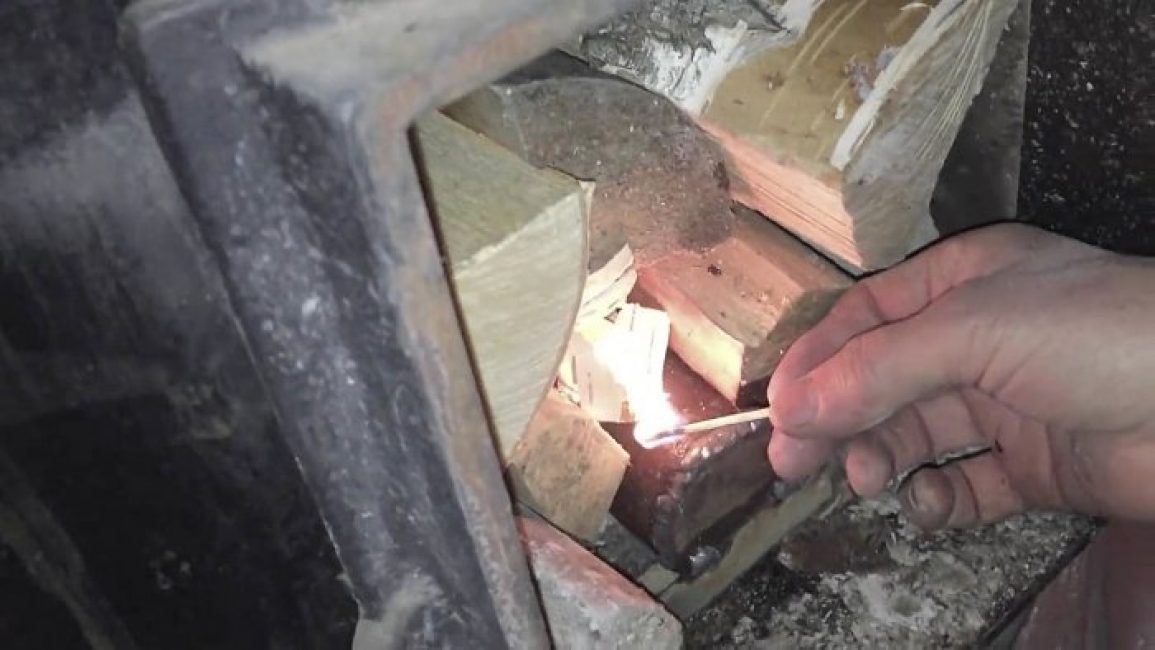

После этого разжигаю огонь и плотно закрываю печку.

Почему это работает

Использование вечного полена увеличивает продолжительность и качество горения одной загрузки дров. Огонь и жар могут держаться до 50 процентов дольше, что зависит от конструкции печки. Лично у меня горение продлевается до 30 процентов. У моих знакомых с другими параметрами печки наблюдается экономия от 15 процентов и выше, что объясняется неподходящими параметрами габаритов самого полена под их топку.

Такой результат достигаются благодаря тому, что удельная теплоемкость водяного пара выше, чем у воздуха. Это физический факт, который давно доказан. У воздуха этот показатель составляет 1 (кДж/(кг·К), а у пара доходит до 2 (кДж/(кг·К).
Также хочу отметить, что вечное полено подходит не для всех видов дровяных печек. Оно идеально совместимо с обыкновенными буржуйками с прямым дымоходом. Если кирпичная печь имеет канальный дымоход в стене, то в определенных случаях существует вероятность конденсации несгоревшего пара. При желании пользоваться вечным поленом при такой конструкции печки советую делать осмотр ревизионных люков дымохода на предмет появления липкой сажи. Если ее нет, то полено подходит и можно его спокойно применять.

Смотрите видео

Вечное полено — экономия дров до 40%

Давно ходит в интернете такая вот идея — подавать в печь воду, которая потом превращается в пар. Благодаря такому подходу существенно уменьшаются энергетические затраты, но почему, так никто объяснить и не смог.

Некоторые утверждают, что вода при большой температуре разлагается на водород и кислород, то есть, начинает гореть. Однако для этого процесса требуются очень высокие температуры, которых в печи просто нет.

Еще есть версия, что водяной пар имеет высокую теплоемкость или теплопроводность, в результате чего печь прогревается лучше. Конечно, эта версия имеет место быть, но тут все зависит от печи. Если КПД у печи низкое, то пар, теоретически, может повысить этот показатель.

Ну и самая простая версия заключается в том, что благодаря воде процесс горения замедляется, дрова горят дольше, печь успевает лучше прогреваться, то есть, через трубу уходит меньше тепла. Но здесь все опять зависит от конструкции печи.

Как устроено
Такое полено представляет собой кусок трубы с отверстиями, которая разогревается в углях печи. Когда в трубу поступает вода, она превращается в пар и с высокой скоростью выходит из отверстий. Вода может подаваться капельным путем.

Миф это или правда? Что думаете по этому поводу? Пробовали ли сделать такое полено?

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать вечное полено и сколько с ним можно сэкономить дров

Контролируемая подача водяного пара в топку способствует продлению горения дров и повышению теплоотдачи от пламени на кирпичную кладку или металлические части котла. Для достижения этого эффекта применяется устройство «вечное полено». При наличии болгарки, дрели и электросварки его можно сделать самостоятельно, получив при этом экономию на дровах порядка 15% и выше.

Материалы:

стальная труба d72 мм по длине топки;
толстый листовой металл для заглушки трубы;
стальной уголок или шина;
гайка и болт М16;
стальной прут d 6-10 мм.

Изготовление вечного полена

Для начала нужно отрезать трубу по длине топки. В идеале, чтобы она была равна обычно используемым дровам. Из толстого листового металла вырезаются 2 круга d72 мм и привариваются на торцах трубы.

Чтобы полено не переворачивалось, к его дну привариваются 2 ножки. Их можно сделать из уголка, арматуры или шины.

Вверху заготовки сверлится отверстие сверлом на 16 мм. К нему состыковывается и приваривается гайка. В результате получается заливная горловина. В качестве крышки применяется болт М16.

Чтобы его можно было закручивать руками, можно приварить к головке кусок прута или арматуры.

Вверху полена делается один ряд отверстий сверлом 2 мм. Шаг сверления 4 см. Сквозь них в дальнейшем будет выходить пар.

Как это работает

Через горловину в полено заливается вода, лучше горячая. Крышка-болт закручивается, и устройство укладывается в топку вместе с дровами. После розжига котла вода из вечного полена начинает испаряться, влияя на процесс горения.

Какая экономия

Чтобы оценить эффективность вечного полена можно сделать сравнительный эксперимент с использованием одинакового количества дров. Первый день разжечь котел с поленом, измерив получаемую температуру и продолжительностью горения, а на второй день топить печку без устройства. В моем случае с вечным поленом горение практически с аналогичной температурой продолжалось на 15% дольше. Это и есть экономия на дровах, позволяющая израсходовать за зиму намного меньше топлива.

Такое устройство действительно работает, но его не стоит применять в печках старого типа. Недогоревший водяной пар сделает сажу липкой и приведет к образованию конденсата. Если из котла выходит прямой дымоход, то вечное полено подойдет идеально. В длинном дымоходе с множеством каналов от устройства будет больше проблем, чем пользы.

Смотрите видео

Вечное полено для экономии на дровах – Sam-Sdelay.RU – Сделай сам!

Материалы для изготовления
Чтобы сделать вечное полено потребуется:

труба металлическая толстостенная d76 мм, длиной под обычный чурбак для печки;
лист металла для заваривания торцов трубы;
гайка М12;
болт М12;
уголок стальной 10х10 мм – 20 см.

Процесс изготовления вечного полена для экономии
Я использовал трубу диаметром 76 мм. Обрезал ее по длине под стандартное полено, которое укладываю в печку. Применяемый диаметр влияет на емкость заправки. Если камера сгорания печки высокая, и в нее можно загрузить много дров, то и трубу нужно использовать потолще.

По изготовлению нет ничего сложного. Нужно вырезать из листового металла два круга по диаметру трубы и герметично заварить ее торцы. После этого режу стальной уголок, получив 2 отрезка по 10 см. Варю их накрест к трубе по ее краям, получив устойчивые ножки. Далее просто высверлил сверлом на 12 мм отверстие сверху трубки. Приложил к нему гайку и приварил, получив заправочную горловину. После этого в нее можно закручивать болт, выполняющий роль крышки. К его головке наварил маленький прутик, чтобы его можно было выкручивать без ключа. По всему периметру с интервалом в 4 см сделал ряд отверстий сверлом на 3 мм.

Как пользоваться
Чтобы воспользоваться вечным поленом, нужно выкрутить крышку и залить внутрь трубы воду, полностью ее заполнив. Я стараюсь использовать почти кипяток, чтобы процесс начался сразу.

После заправки закрываю заливную горловину болтом.

Вечное полено ставлю на дно печки и закладываю его по бокам и сверху дровами.

После этого разжигаю огонь и плотно закрываю печку.

Почему это работает
Использование вечного полена увеличивает продолжительность и качество горения одной загрузки дров. Огонь и жар могут держаться до 50 процентов дольше, что зависит от конструкции печки. Лично у меня горение продлевается до 30 процентов. У моих знакомых с другими параметрами печки наблюдается экономия от 15 процентов и выше, что объясняется неподходящими параметрами габаритов самого полена под их топку.

Смотрите видео

Источник

Делаем Вечное Полено и Экономим на Дровах до 50% 🔥🔥🔥

Если в качестве отопления на даче или в любом другом месте вам приходится использовать самую обыкновенную дровяную печь, то вы наверняка знаете, что топливо в ней прогорает очень быстро. Большая часть выделяемого тепла при интенсивной выработке попросту улетучивается в трубу. Из-за этого приходится постоянно подбрасывать в печку дрова, чтобы поддерживать в помещение комфортную температуру воздуха. Чтобы решить эту проблему, можно использовать не дрова, а вечное полено, которое позволит сэкономить до 50% средств, которые уходят на отопление.

С таким поленом вы несомненно сможете экономить дрова. Посудите сами, без вечного полена одна загрузка в печке прогорает за час, а с ним — за два.
