Виды отводов: Виды стальных отводов и их применение – Отвод (трубы) — Википедия

Отвод (трубы) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 апреля 2018; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 апреля 2018; проверки требует 1 правка. У этого термина существуют и другие значения, см. Отвод.

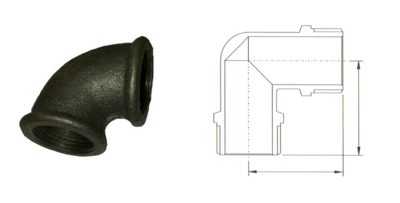

Отво́д (син. колено; угол) — изделие, фитинг, предназначенный для изменения направления потока жидкости (газа) в трубопроводе.

Изготавливается из чугуна, стали, пластика и так далее.

  • Крутоизогнутые цельнотянутые изготавливаются из углеродистой и низколегированной стали с углами гиба 45, 60, 90 и 180° из труб методом штамповки или протяжки по рогообразному сердечнику. Применяются для трубопроводов различного назначения, включая подконтрольные органам надзора (с индексом «П» на маркировке) при рабочем давлении до 160 атм при температуре от −70 до +450 °C.
    Изготавливаются по ГОСТ 17375-2001 (типа 3D с радиусом гиба примерно 1,5 Ду; исполнения 1 и 2) и по ГОСТ 30753-2001 (типа 2D с радиусом гиба примерно 1 Ду; исполнения 1 и 2). Исполнение 1 сделано на базе иностранных стандартов (DIN) и выпускается в России в основном диаметрами от 21,3 мм до 48,3 мм. Исполнение 2 является наиболее частоиспользуемым. Хотя в ГОСТах заложены все типоразмеры, в России по ГОСТ 17375-01 отводы изготавливаются диаметром от 32 мм до 426 мм. Если нужен отвод с подобной геометрией диаметром выше 426, то обычно (исходя из условий эксплуатации) применяют отводы штампосварные (ОКШ) или сварные секционные (ОСС), а по ГОСТ 30753-01 — изготавливаются отводы диаметром 530, 630, 720 и 820 мм. Также крутоизогнутые отводы изготавливаются по ОСТ 34.10.699-97 (для ТЭЦ и атомной промышленности из черных сталей), по ОСТ 34.10.418-90 (для ТЭЦ и атомной промышленности из нержавеющих сталей), а также по различным ТУ с геометрией по ГОСТ 17375-01 из нержавеющих сталей.
  • Штампосварные крутоизогнутые изготавливаются для магистральных и промышленных трубопроводов диаметрами от 219 до 1420 мм на рабочее давление до 100 атмосфер для объектов нефтяной и газовой промышленности. Изготавливаются по ТУ 102—488-95, радиус гиба — 1 и 1,5 Ду. Также имеется ряд других ТУ.
  • Сварные секционные изготавливаются по ОСТ 34.10.752-97 (с радиусом гиба 1 Ду и 1,5 Ду) из углеродистых и низколегированных сталей для теплосетей и тепловых электростанций под углом 15, 30, 60 и 90° градусов на рабочее давление до 25 атм при рабочей температуре до 200 °C; по различным типовым схемам (в частности ТС-583, разработанным на базе ОСТ 34.10.752-97) диаметром от 108 до 1620 мм; по ОСТ 36-21-77 диаметрами от 500 до 1420 мм; по ОСТ 36-42-81 диаметрами от 14 до 426 мм (с радиусом гиба 1,5 Ду) из углеродистых сталей, предназначенными для строительства трубопроводов, рассчитанных на давление до 25 атм с температурным диапазоном −30 до +300 °C на предприятиях химической, нефтехимической, металлургической, пищевой, легкой и пр. отраслей промышленности. Также отводы сварные секционные могут изготавливаться по ТУ 102—488-95, ТУ 51-29-81, ОСТ 36-21-77 и др.

Отводы гнутые бывают холодногнутыми, которые изготавливаются по ГОСТ 24950-81 с большим (от 15 м) радиусом гиба и горячегнутыми, которые изготавливаются по ТУ 102-488-95, ТУ 102-488-05, ТУ 51-515-91 и другим ОСТ и ТУ с радиусами гиба от 1,5 до 20Ду.

Отводы для труб: ГОСТ, размеры, вес

Если нужно сделать так, чтобы труба изменила свое направление – используются детали трубопровода, которые называются «отводами». Отводы стальные оказывают незаменимую помощь, когда на пути пролагаемой трубы встречаются препятствия, которые нужно обогнуть.

Описание

Отвод является отрезком трубы, которому придан определенный угол. В зависимости от задачи можно подобрать подходящий отвод. Разновидностей бывает много, и о них эта статья.

Отводы вплотную соединяются с трубами с помощью сварки. Согласно ГОСТу, подобные изделия производятся на специальных трубогибочных станках.

ОТВОДЫ СВАРНЫЕ СЕКЦИОННЫЕ ОТВОДЫ СВАРНЫЕ СЕКЦИОННЫЕ

Применение

Область применения отводов очень обширна: от монтажа нефтепровода до устройства котельной в жилом доме. Водопроводы, газопроводы, нефтепроводы – везде, где используют трубы, применяют отводы.

Классификация отводов

Отличаются отводы, прежде всего, материалами, из которых они сделаны. Кроме того, они могут иметь разные диаметры, углы изгиба. Каждому отводу соответствует определенная ГОСТом марка, по которой можно узнать об изделии всю необходимую информацию.

1 — стальная труба; 2 — теплоизоляция из пенополиуретана; 3 — оцинкованная оболочка; 4 — кабель системы ОДК1 — стальная труба; 2 — теплоизоляция из пенополиуретана; 3 — оцинкованная оболочка; 4 — кабель системы ОДК

Виды

ОТВОДЫ ГНУТЫЕ ОТВОДЫ ГНУТЫЕ

Бывают три вида стальных отводов, отличающихся типом стали, из которой они изготовлены. Они могут быть сделаны из нержавеющей, легированной или углеродистой стали. Для разных целей используют разные типы отводов. Материал, из которого он делается, зависит от условий среды, в которых он будет эксплуатироваться.

Размер

Если диаметр труб, используемых в трубопроводе, меньше 50 мм – для их ответвлений используют отводы из стали. Такие изделия могут быть сварными или бесшовными. Это зависит от того, каким способом изготовлено изделие. Более качественными и дорогими являются бесшовные фитинги.

Производство

Производство крутоизогнутых отводов из стальных и нержваеющих трубПроизводство крутоизогнутых отводов из стальных и нержавеющих труб

Еще от метода производства зависит то, будут ли отводы штампованными, холодногнутыми, или какими-либо еще.

Какой отвод выбрать?

Это зависит от цели, для которой он приобретается. Если это трубы большого диаметра, то лучше воспользоваться секционными отводами.

Отводы секционные сварныеОтводы секционные сварные

Как уже говорилось выше, отводы из стали применяются в огромном количестве областей. Это и бытовые отрасли, и промышленные.

Характеристики

Фитинги, которые рассчитаны на использование в промышленности, могут выдерживать температуры широкого диапазона, от – 60 до 450 градусов.

Детали подобного типа должны быть ограждены от веществ, способных нанести им вред на химическом уровне (кислот, щелочей). Отводы рассчитаны на давление 16 МПа. Диаметр может варьироваться от 32 до 426 мм.

Отводы из стали применяют в сферах энергетической промышленности.

ee8b37e256633a270144bcaa17d666db

Особенности

Полиэтилен низкого давления – еще один материал, из которого могут быть сделаны трубы и отводы для них. Им присущи следующие положительные качества:

• Такие трубы не ржавеют, не окисляются.
• Они легкие.
• Они не боятся агрессивных воздействий окружающей среды.
• Они эластичны.
• Отводы из ПНД обладают высокими прочностными характеристиками.
• Они способны обеспечить стабильное давление в трубопроводе.

Отводы из полиэтилена, о которых идет речь, позволяют сэкономить приличные суммы денег на транспортировке. Это не удивительно, если вспомнить, что они в несколько раз легче своих металлических прообразов.

94cf4168c3b26fa878f55a388be2134b

Преимущества

Еще одним несомненным достоинством таких деталей является простота их монтажа. Для того, чтобы собрать трубопровод из этого материала, не нужно использовать сварку, а это экономия на электричестве или газе, в зависимости от того, какой типа сварки мог бы быть использован, будь трубы сделаны из металла.

Отводы для труб ППУОтводы для труб ППУ

Подобный по положительным качествам материал, из которого могут быть сделаны трубы и отводы – ПВХ. Ниже следует список этих преимуществ.

1. Сравнительно небольшой удельный вес.
2. Долговечность при правильной эксплуатации.
3. Легкость монтажа.
4. Приемлемая цена.

Труба из ПВХ не боится практически никаких факторов окружающей среды. Среди этих факторов перепады температуры, ржавление, влага, химически активные вещества, ультрафиолет. Сечения не зарастут, стенки трубы не истончают.

ac053c2bc76a998fd81c99dfe48e60a1

Монтаж

Монтировать такие трубы и отводы можно безо всякого дополнительного инструментария. Детали просто вставляются друг в друга, образую прочно соединенную неразрывную систему. Монтаж деталей трубопровода из ПВХ под силу начинающим строителям.

Еще отводы можно разделить на сварные и холодногнутые. Сварные фитинги могут быть сделаны из разных типов металла. Это и углеродистая сталь, и нержавеющая, и низколегированная. Как и другие отводы, они могут быть использованы практически во всех областях человеческой деятельности.

Для того чтобы сделать сегментные отводы, между собой сваривают отдельные кольца для труб, выполненные наподобие клина. Такие детали используют для газопроводов и водопроводов, давление в которых не превышает низких пределов.

Эти отводы полезны в тех случаях, когда нужно соединить между собой секций труб больших диаметров.

Существующие размеры и диаметры отводов

Существует несколько возможных углов, на которые может отклонять трубу отвод. Это 15, 30, 45 90 и 180 градусов.

Отводы сварные секторные угол 60° и 90°Отводы сварные секторные угол 60° и 90°

Чтобы знать, какого размера отвод приобрести, нужно знать диаметр труб, которые он будет соединять. Диаметр может варьироваться от 426 мм до 2000. Производители могут изготовить и нестандартные по диаметру и углу отклонения отводы.

Отводы секторныеОтводы секторные

ГОСТ и сортамент

Размеры и вес отводов ГОСТ 17375 – 2001Размеры и вес отводов ГОСТ 17375 – 2001

Стандартные отводы соответствуют нормам, прописанным в ГОСТах.

Бесшовные сварные отводы выполняются в соответствии с нормами, указанными в ГОСТе 30753-2001. Изгиб этих изделий из стали может быть разным: 35 градусов, 60, 90 или 180. Толщина стенок должна быть не меньше 4 мм, но не больше 36 мм. Диаметр, обозначенный нормой – от 57 до 820 мм.

ГОСТ 17375-2001 описывает параметры приварных отводов из стали, диаметром от 32 мм до 320. Сталь может быть разных типов. Толщина стенок может изменяться в пределах от 2 до 32 мм.

Стандартные круглые отводыСтандартные круглые отводы

Гнутые фитинги выполняются в соответствии с ГОСТом 22793-83.

ГОСТ 17380-2001 устанавливает нормы для производства бесшовных отводов из стали, которые являются приварными. Диапазон допустимых температур находится между – 70 и + 450 градусами Цельсия.

Фотографии помогут вам лучше разобраться в разновидностях отводов. Главное знать, что выбирать фитинг нужно так, чтобы он соответствовал трубопроводу и подходил под условия, в которых он должен будет эксплуатироваться.

Виды отводов | Truбы

Отвод – соединительная часть трубопровода, которая является одной из важных частей процесса установки и предназначена для изменения направления трубопровода. Отводы служат для сварки сварочными трубами того же диаметра, расположенными под углом друг к другу. Поэтому они должны соответствовать самым высоким стандартам качества и выдерживать давление веществ, проходящих через

трубы.

Отводы делятся на следующие виды:

– крутоизогнутые цельнотянутые

– штампосварные крутоизогнутые

– сварные секционные отводы

– гнутые отводы

1.Крутоизогнутые цельнотянутые отводы изготовлены из низколегированных, легированных и высоколегированных сталей с углами изгиба 45, 60, 90 и 180 градусов. Они имеют небольшой радиус кривизны (номинальный диаметр 1-1,5), поэтому имеют небольшой вес и размер и используются для труб различного назначения, при рабочем давлении 160 атм при температуре от -70 до +450 ° С. Технологический процесс изготовления крутоизогнутые цельнотянутые отводов обеспечивает ту же самую толщину стену в поперечном сечении, независимо от радиуса изгиба отвода  и позволяет производить отводы с низким изгибом радиусами и малой толщиной стенки, а также высокой производительностью и качеством.

2.Штампосварные крутоизогнутые отводы производятся для магистральных и промысловых трубопроводов диаметром от 219 до 1420 мм для рабочего давления до 100 атмосфер для объектов нефтегазовой промышленности. Этот отвод производится из двух половин на фрикционном прессе. Каждая половина штампуется в одноручьевом штампе. После штамповки края обеих половинок разрезаются по линии соединителя, а затем собираются и автоматически свариваются.

3.Сварные секционные отводы изготавливаются из секторов, вырезанных из труб или прокатанных из листовых сегментов. Эти отводы в зависимости от требований к конкретному участку трубопровода могут изготавливаться с различными углами вращения, например: 15 °, 30 °, 45 °, 60 °, 90 °. Сварные секционные (секционные) отводы используются на трубопроводах ТЭС, сетей горячего и холодного водоснабжения для нефтегазопроводов.

4.Гнутые отводы сделаны гибкими на трубогибочных станках. В качестве заготовок используются бесшовные или электросварные

трубы обычной толщины или трубы с большей толщиной стенки (армированные трубы). Гнутые отводы могут быть изготовлены двумя способами: холодно-изогнутыми и горячими. При холодном способе изготовления отвод получается без нагрева. В способе горячего выпекания вся заготовка или изогнутая часть предварительно нагреваются. Изгибная часть гнутого отвода нагревается высокочастотным током.

При изгибе отводов наблюдается значительная овальность и истончение стенки поперечного сечения отвода в точке изгиба. Для уменьшения деформации стены гнутые отводы изготавливаются с радиусом изгиба не менее 2,5-3 диаметра трубы. Чтобы уменьшить овальность отвода, используются различные технологические методы, например, заполняют внутреннюю полость изогнутой трубы сухим крупнозернистым песком или другим наполнителем. Изгибы могут быть установлены на трубопроводах всех категорий. Но наличие у гнутых отводов на концах длинных прямых разрезов делает их вес очень значительным. Поэтому их рекомендуется использовать только в отсутствие отводов крутоизогнутых (например, для толстостенных труб или труб из определенных марок легированной стали), а также, когда для проекта требуется радиус изгиба, превышающий радиус изгиба отводы.

Типы отводов | Отводы крутоизогнутого типа

Металлические колена применяют в технологических линиях гражданского и промышленного назначения для смены направления сети в соответствии с требованиями проектной документации. Они выглядят как отрезок трубы, с изгибом под установленным углом. Служат соединительным звеном между двумя участками трубопровода одинакового диаметра.

Типы отводов для труб:

  • крутоизогнутые — изготавливают протяжным способом через специальную заготовку;
  • штампосварные — отличаются толстыми стенками, что улучшает прочность изделия;
  • сварные — производят путем соединения двух и более стальных отрезков, предназначены для трубопроводных элементов большого диаметра;
  • точеные — самые дорогие за счет сложной технологии производства;
  • гнутые — служат в качестве замены крутоизогнутых.

Где используют

Стальные колена устанавливают при строительстве трубопроводов в любых целях. Но не все их типы подходят для конкретных сетей. Например, на магистральных трассах применяют бесшовные крутоизогнутые или штампосварные конструкции. Они обладают увеличенным сечением и выдерживают резкие перепады давления сети.

Сферы применения:

  • водопроводы и канализации ЖКХ;
  • газо-, нефтедобывающая и химическая отрасль;
  • отопительные системы;
  • внутренние промышленные линии;
  • насосные станции;
  • вентиляции.

Отвод 2D

Изделия представляют собой бесшовные сварные конструкции, которые производят штампованным или протяжным образом, с углами изгиба от 45° до 180°. Их радиус соответствует условному проходу по государственному стандарту 28338.

Размеры и требования к изготовлению предусмотрены ГОСТ 30753, который устанавливает несколько видов в зависимости от диаметра и угла.

Отвод 3D

Конструкции типа 3d изготавливают штампованным или протяжным методами с углами изгиба от 45° до 180° из углеродистой или низколегированной стали. Размеры регламентированы государственным стандартом 17375, который предусматривает два типа исполнения.

ГОСТ предусматривает возможность произвольного выбора размеров и угла заказчиком, но только для отдельных разновидностей. Также разрешено увеличение толщины стенки

Материалы

Сырье выбирают с учетом нюансов и агрессивности продукта, которую планируют переправлять по технологической линии. Популярны следующие виды стали:

  • углеродистая;
  • легированная;
  • нержавеющая;
  • оцинкованная.

Для конструкций общего назначения выбирают углеродистый металл. В химическом производстве или при высокой агрессивности среды используют легированные марки. Их эксплуатируют при температуре продукта −60 до +40°C и давлением до 7,5 МПа, применяют для регионов с критически низкими температурами.

Нержавеющие колена устанавливают в системы для перемещения газа или воды. Материал нейтрален к кислоте и щелочи, устойчив к образованию ржавчины.

Обработку цинком проводят для защиты детали от коррозии на стадии производства. Часто для этого применяют также хром или никель.

Стандарты на отводы

Производство стальных отводов регламентируется следующими стандартами:

  • ГОСТ 17375-2001 ‒ крутоизогнутые детали с радиусом гиба, равным 1,5DN ;
  • ГОСТ 30753-2001 ‒ крутоизогнутые колена, кривизна которых равна условному проходу;
  • ОСТ 34.10.699-97 ‒ бесшовные трубодетали, предназначенные для атомных и тепловых электрических станций;
  • ОСТ 34.10.752-97 ‒ секторные сварные колена используют при укладке трубопроводных линий тепловых электростанций;
  • СК 2109-92 ‒ сварные секторные трубодетали диаметром от 530 до 1420 мм;
  • Серия 5.903-13, выпуск 1 (ТС-582, ТС-583) ‒ детали, имеющие от одного до нескольких сварных швов, применяемые для систем тепловых сетей;
  • ОСТ 36-20-77 ‒ штампосварные фитинги с углом изгиба 90 градусов.

Отраслевые и государственные стандарты запрещают реализацию деталей с трещинами, расслоениями и надрывами на поверхности. Допускают образование естественных дефектов в виде вмятин или следов зачистки, но они не должны изменять толщину стенок свыше предельно допустимого значения. Перед поставкой партии предусмотрено проведение испытаний на соответствие заявленным характеристикам.

Изучаем отводы с нуля


Дорогие друзья! Мы продолжаем наши публикации, и сегодня хотим поговорить об отводах.


Для чего нужны отводы?

Отвод стальной предназначен для монтажа труб в местах поворота, изгиба, изменения их диаметра.

Отводы применяются в следующих сферах:

— системы водоснабжения и водоотведения
— теплосети
— газопроводы
— нефтепроводы
— компрессорные и насосные станции

Какими методами производят отводы и как их маркируют?

Стальные крутоизогнутые отводы изготавливают методом горячего и холодного штампования.

В качестве основных материалов используют различные марки стали.
Отводы из стали 20, 09г2с, 12х18н10т и т.д. Вы всегда можете найти в наличии на складах ОНИКС.

Давление, с которым используют детали достигает 16 мегапаскаль.

Температура использования отводов:

                                        температура овтод.png

Существует два типа отводов, которые отличаются друг от друга техническими характеристиками согласно нормативных стандартов.
Отводы по типу 3 D имеют радиус изгиба (R) 1.5, в то время как детали типа 2 D – 1.0 DN.

Также, следует выделить два вида исполнения отводов, один из которых (исп. 1) соответствует стандарту ISO 3419, а второе (исп. 2) – нормам ГОСТ.

Давайте рассмотрим маркировку, которая, согласно стандартам, требуется для нанесения на отводы.

                                       маркировка отвода.png

Маркировка может быть нанесена методом чеканки, краской или наклеена на отвод.

Пример:

Рассмотрим данные обозначения на примере отвода сталь 20, тип 3 D, исполнение 2, наружный диаметр 108 мм,
толщина стенки 4 мм, 90 градусов:

Отвод 90-108х4-20 ГОСТ 17375-2001

Типоразмер и вес отвода вы можете посмотреть в ГОСТ. Также, на нашем сайте в карточке каждой товарной позиции указаны:

— сталь
— ГОСТ
— толщина (T)
— наружный диаметр (D)
— строительная длина (F)
— диаметр допуск
— вес отвода

Вы всегда можете приобрести отводы из наличия на нашем складе в г.Санкт-Петербург и г.Екатеринбург.

Отводы стальные | Область использования, виды, стандарты, эксплуатационные условия – на промышленном портале Myfta.Ru

Трубопроводная арматура широко применяется в любом строительстве. Отводы стальные основа любого трубопровода.

Так же как тройники и переходы, они играют важную роль в скреплении трубопровода, увеличивая его прочность и надежность.

Это металлические детали, которые соединяют трубы на месте изгиба и применяются для того, чтобы изменить направление при прокладке трубопровода. Наиболее распространенными считаются гнутые модели с углом 45 и 90.

Отводы стальные используют в различных трубопроводах. Они широко применяются при конструировании систем отопления, теплоснабжения, используются для магистральных и промышленных сетей, в компрессорных и насосных станциях, а также являются незаменимыми в нефтехимической, газовой и других видах промышленности.

Основная их функция плавное и постепенное изменение движения потока, они придают трубопроводу так называемую гибкость.


Существуют различные виды отводов стальных:
  • секционные;
  • сварные;
  • штампосварные;
  • крутоизогнутые;
  • гнутые;
  • литые.

Изготовление всех видов таких деталей регламентируется определенными стандартами. Если в процессе изготовления не учтены все требования, то в последствии может возникнуть угроза целостности конструкции трубопровода.

Ниже приведена таблица нормативных документов, определяющих основные параметры, конструкции и размеры стальных отводов

№ п/пВиды отводовГОСТ/ОСТ/ТУ
1Крутоизогнутые бесшовныеГОСТ 17375-2001

ГОСТ 30753-01

2крутоизогнутые бесшовные приварныеТУ 36.48.00.05-020-95
3СварныеТУ 102-488-95

ОСТ 34 10.752-97

4СекционныеТУ 102-488-95

ОСТ 34 10.752-97

5ШтампосварныеТУ 102-488-95
6ГнутыеТУ 102-488-95

ТУ 51-515-91

ОСТ 36-42-81

ГОСТ 22793-83

ГОСТ 24950

Для производства отвода используют различные виды стали: нержавеющую, черную или оцинкованную. При выборе материала учитывают целевое предназначение, эксплуатационные условия и предполагаемое время использования. Для изготовления оптимальной считается сталь марки 20, для нержавеющих деталей лучше всего подходят марки 08 Х 18 Н 10 Т и 12 Х 18 Н10 Т. Вес отводов стальных зависит от размеров и материала, который использовался для производства.

Применение того или иного типа этого изделия определяется эксплуатационными условиями. Так, стальную модель используют на трубопроводах с неагрессивной средой, например водой, газом и др. Монтаж нержавеющих деталей осуществляется на трубопроводах с агрессивными средами, чтобы обеспечить длительный эксплуатационный срок системы.

Стандартные с тонкой стенкой применяют в трубопроводах с неагрессивными средами и низким давлением. Для изменения направления трубы в трубопроводе с высоким давлением и агрессивной средой необходимо применять нержавеющие изделия с широкой стенкой отвода.

Сварные и гнутые отводы стальные являются одними из наиболее востребованных. Сварные делают из нескольких секций, которые соединяется с помощью сварки. А гнутые изготавливают из металлической трубы, сгибая ее под воздействием высокой температуры.

Отвод стальной крутоизогнутый также очень широко используется при прокладке трубопровода. Это деталь, которая соединяет две трубы одинакового диаметра и при этом изменяет направление сети трубопровода. Для производства крутоизогнутых моделей используют низколегированную и углеродистую стали. Для изготовления таких изделий больших диаметров используют секционный и штампосварный методы производства.

Стальные детали идеально подходят для обхода различных препятствий, таких как углы, выступы, конструкции. С их помощью можно легко изменить направление трубы в нужном направлении.

В связи с этим они просто незаменимы при монтаже трубопроводов различного назначения и систем снабжения. Они широко используются в коммунальной сфере, химической, нефтеперерабатывающей, машиностроительной, металлургической и других отраслях промышленности.

Цена на подобные изделия зависит от таких факторов, как изготовитель, материал, требования к ним, способ изготовления, качество деталей. В связи с тем, что с каждым днем спрос на подобную продукцию растет, расширяется ее ассортимент и увеличивается количество фирм-производителей. Однако сертификаты на стальные отводы предоставляют далеко не все компании.

Поэтому при покупке данного оборудования необходимо требовать документы, подтверждающие, что оно было изготовлено в соответствии с действующими стандартами и нормами.

Отвод (трубы) — это… Что такое Отвод (трубы)?

У этого термина существуют и другие значения, см. Отвод.

Отво́д — соединительная деталь трубопровода, предназначенная для изменения направления трубопровода. Изготавливаются из стали или пластика.

Виды стальных отводов

  • Крутоизогнутые цельнотянутые изготавливаются из углеродистой и низколегированной стали с углами гиба 45, 60, 90 и 180° из труб методом штамповки или протяжки по рогообразному сердечнику. Применяются для трубопроводов различного назначения, включая подконтрольные органам надзора (с индексом «П» на маркировке) при рабочем давлении до 160 атм при температуре от −70 до +450 °C.

Изготавливаются по ГОСТ 17375-01 (типа 3D с радиусом гиба примерно 1,5 Ду; исполнения 1 и 2) и по ГОСТ 30753-01 (типа 2D с радиусом гиба примерно 1 Ду; исполнения 1 и 2). Исполнение 1 сделано на базе иностранных стандартов (DIN) и выпускается в России в основном диаметрами от 21,3 мм до 48,3 мм. Исполнение 2 является наиболее частоиспользуемым. Хотя в ГОСТах заложены все типоразмеры, в России по ГОСТ 17375-01 отводы изготавливаются диаметром от 32 мм до 426 мм. Если нужен отвод с подобной геометрией диаметром выше 426, то обычно (исходя из условий эксплуатации) применяют отводы штампосварные (ОКШ) или сварные секционные (ОСС), а по ГОСТ 30753-01 — изготавливаются отводы диаметром 530, 630, 720 и 820 мм. Также крутоизогнутые отводы изготавливаются по ОСТ 34.10.699-97 (для ТЭЦ и атомной промышленности из черных сталей), по ОСТ 34.10.418-90 (для ТЭЦ и атомной промышленности из нержавеющих сталей), а также по различным ТУ с геометрией по ГОСТ 17375-01 из нержавеющих сталей.

  • Штампосварные крутоизогнутые изготавливаются для магистральных и промысловых трубопроводов диаметрами от 219 до 1420 мм на рабочее давление до 100 атмосфер для объектов нефтяной и газовой промышленности. Изготавливаются по ТУ 102—488-95, радиус гиба — около 1,5 Ду. Также имеется ряд других ТУ.
  • Сварные секционные изготавливаются по ОСТ 34.10.752-97 (с радиусом гиба 1 Ду и 1,5 Ду) из углеродистых и низколегированных сталей для теплосетей и тепловых электростанций под углом 15, 30, 60 и 90° градусов на рабочее давление до 25 атм при рабочей температуре до 200 °C; по различным типовым схемам (в частности ТС-583, разработанным на базе ОСТ 34.10.752-97) диаметром от 108 до 1620 мм; по ОСТ 36-21-77 диаметрами от 500 до 1420 мм; по ОСТ 36-42-81 диаметрами от 14 до 426 мм (с радиусом гиба 1,5 Ду) из углеродистых сталей, предназначенными для строительства трубопроводов, рассчитанных на давление до 25 атм с температурным диапазоном −30 до +300 °C на предприятиях химической, нефтехимической, металлургической, пищевой, легкой и пр. отраслей промышленности. Также отводы сварные секционные могут изготавливаться по ТУ 102—488-95, ТУ 51-29-81, ОСТ 36-21-77 и др.

Разновидности гнутых отводов

Отводы гнутые бывают холодногнутыми, которые изготавливаются по ГОСТ 24950-81 с большим (от 15 м) радиусом гиба и горячегнутыми, которые изготавливаются по ТУ 102-488-95, ТУ 102-488-05, ТУ 51-515-91 и другим ОСТ и ТУ с радиусами гиба от 1,5 до 6 Ду.

См. также

Ссылки

Производство отводов способом холодного тзгиба
