Виды насосов погружных: ▷ Как выбрать погружные насосы – центробежный, фекальных, для скважин, вихревой

центробежный, фекальных, для скважин, вихревой

Для частного дома погружные насосы играют немаловажную роль. С их помощью обеспечивается бесперебойная подача воды из колодцев и скважин, откачка грязных вод из затопленных подвалов, полив грядок, а также выкачивание бытовых стоков. Для каждой из перечисленных целей существует определенный вид агрегата, обладающего своими особенностями.

Содержание

Общая характеристика погружных насосов
Центробежный насос
Фекальные погружные аппараты
Скважинный погружной насос
Вихревой насос
Заключение

Общая характеристика и классификация погружных насосов

Самым главным преимуществом погружных насосов является то, что их можно опускать на большие глубины без потери качества работы. Но недостаток этого свойства заключается в сложности технического обслуживания.

Любой насос этого типа состоит из очень прочного герметичного закрытого корпуса, который выполняет защитную функцию всего внутреннего оборудования от коррозионного воздействия.

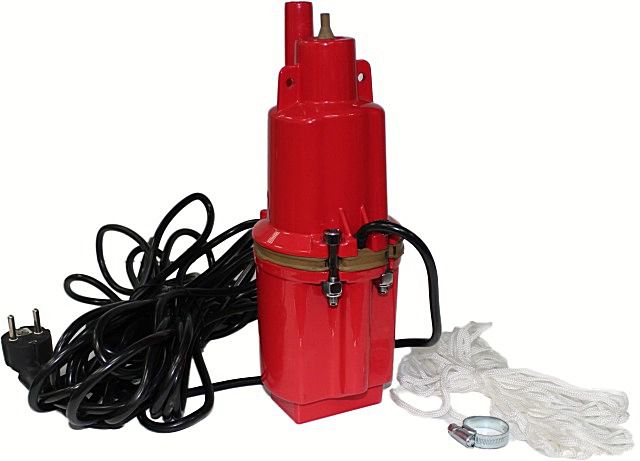

Конструкция всех насосов погружного типа делится на два вида:

• вибрационная;
• центробежная.

Конструкционные особенности и принцип работы насоса непосредственно зависят от его типа. В целом, погружные насосы делятся на 4 основных вида:

• центробежные;
• скважинные;
• вихревые;
• фекальные.

Рассмотрим подробнее каждый из перечисленных видов.

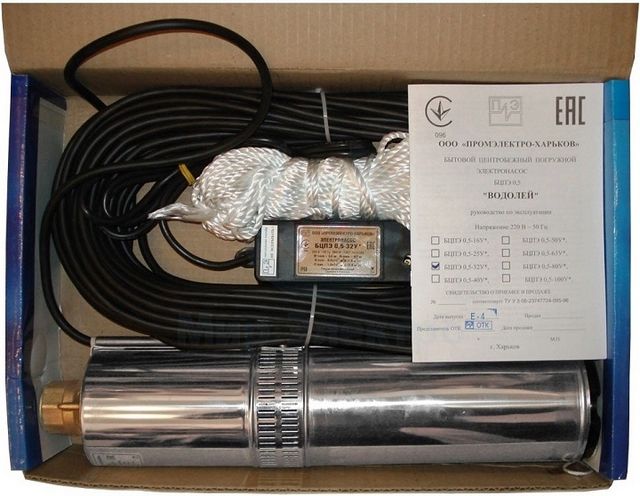

Центробежный погружной насос

Центробежный погружной насос на сегодняшний день пользуется наибольшей популярностью. Его можно использовать не только для чистой воды из скважины или колодца, он также прекрасно справляется с водами агрессивного состава, бытовыми стоками, а также вязкими жидкостями.

Принцип действия

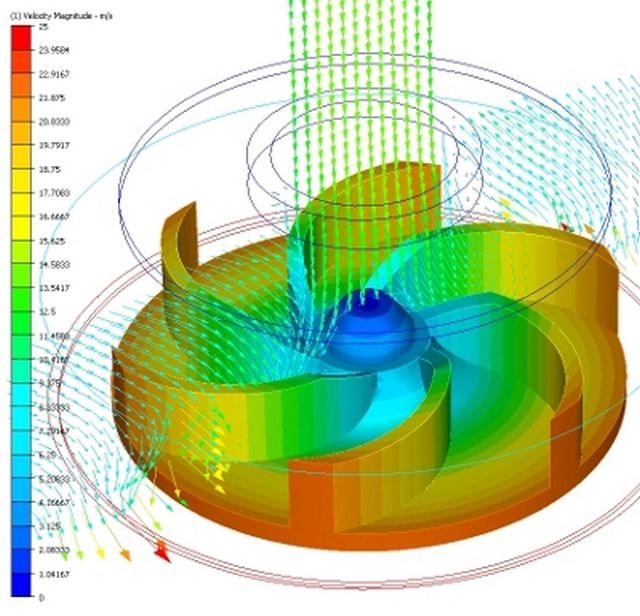

Принцип действия центробежного насоса заключается во вращении рабочего колеса, образующего кинетическую энергию, которая поступает к частицам вещества, непосредственно на лопасти. Центробежная сила перемещает жидкость, находящуюся в области рабочего колеса, в область корпуса агрегата. На пустующее место перемещается новая жидкость.

Перемещение жидкости происходит благодаря движению колеса, а именно в процессе движения она прижимается к стенам корпуса, а затем перемещается под давлением через специальное нагнетательное отверстие. Вход в агрегат в это время обладает наименьшим показателем давления, а вот  область рабочего колеса, наоборот, приобретает максимальный показатель.

Самой важной особенностью центробежного погружного насоса является то, что благодаря ему обеспечивается бесперебойная подача воды.

Плюсы и минусы устройства

         Положительные свойства центробежных насосов:

• простота и удобство к эксплуатации;
• допустимая стоимость;
• автоматическое управление;
• максимальный всасывающий показатель;
• очень высокий КПД;
• долгий срок службы.

Недостатки в работе данного типа насоса также имеются. В первую очередь, огорчает то факт, что всасывание агрегатом воды напрямую зависит от сопротивления сети. Именно поэтому, иногда случаются перебои в подаче воды. Также стоит следить при установке за уровнем воды и если она не достигает входного патрубка, потребуется ручная заливка. Если этого не сделать, то процесс работы будет значительно нарушен.

Классификация центробежных насосов

Классификация центробежных насосов полностью зависит от особенностей использования и технических характеристик.

В зависимости от параметров всасывания воды устройства можно разделить на:

• самовсасывающие работают с водой, содержащей избыточное количество газов, поэтому даже в том случае, если входной патрубок не заполнен водой н6ичего в работе не изменится;
• нормальновсасывающие требуют полного заполнения жидкостью системы.

Наиболее популярные центробежные агрегаты делятся на следующие виды:

• одноступенчатые горизонтальные устройства с исполнением консольного типа – работают только с жидкостями, схожими по составу с водой;
• многоступенчатые горизонтальные – обладают способностью выдавать напоры высокой силы при минимальном количестве поступающей жидкости;
• песковые – наиболее часто используются на промышленных предприятиях, поскольку очень легко справляются с загрязненными сточными водами;
• фекальные – обладают способностью перекачки жидкости, содержащей большое количество крупных загрязняющих веществ.

Каждый из видов имеет свое предназначение, поэтому при выборе очень легко будет определиться с вариантом для себя.

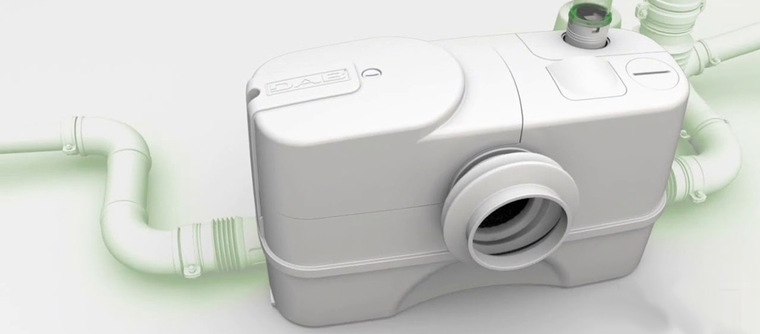

Фекальные погружные насосы

Не всегда в загородном доме появляется возможность подключения к центральной канализации. В таком случае незаменимым помощником может стать фекальный насос погружного типа.

Конструкционные особенности

Насос этого типа позволяет откачку не только жидкостей, но и частиц, обладающих различными размерами. Поэтому он может использоваться для отвода сточных вод, а также для откачки жидкости из участков, постоянно подвергающихся затоплениям.

Все внешние элементы агрегата выполняются из нержавеющей стали или чугуна, поскольку он вынужден находиться в постоянном контакте с высокоактивной средой. Установка такого агрегата должна выполняться непосредственно в воде, в лучшем случае на самом дне. Благодаря автоматизированной внутренней системе работа происходит в автономном режиме. Также насос оснащается направляющими, расположенными на стенках, которые значительно облегчают процесс установки. Для этого к нему крепится трос, который и обеспечивает безопасный спуск.

Зачастую фекальные погружные насосы оборудуются специальным измельчителем, позволяющий выполнять перекачку наиболее крупных и твердых включений в откачиваемой жидкости. При отсутствии такого дополнения устройство способно транспортировать частицы с диаметром, не превышающим 4 см.

Преимущества

         По способу подачи фекальные погружные насосы делятся на: центробежные, вихревые, вибрационные, шнековые. Наибольшей популярностью пользуются агрегаты центробежного исполнения.

         К положительным свойствам данного устройства относятся:

• возможность перекачки частиц с диаметром 8 см;
• высокая функциональность;
• длительный срок службы;
• полностью автоматизированная работа;
• максимальная дальность транспортировки составляет 30 м;
• значительная экономия денежных средств.

Все положительные свойства агрегата получены за счет продуманного устройства, включающего в свой состав обратный клапан, измельчители, сетку-фильтр.

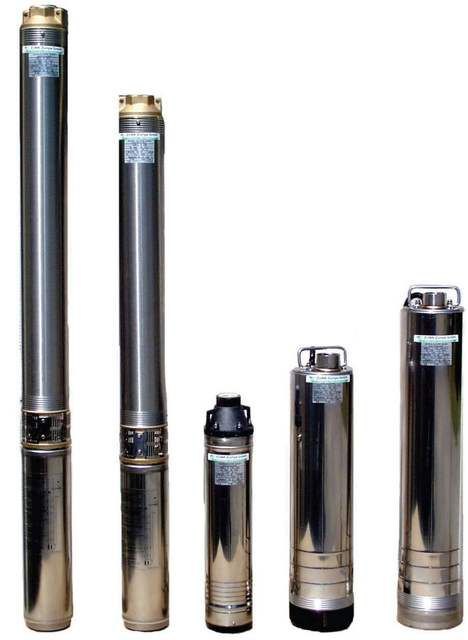

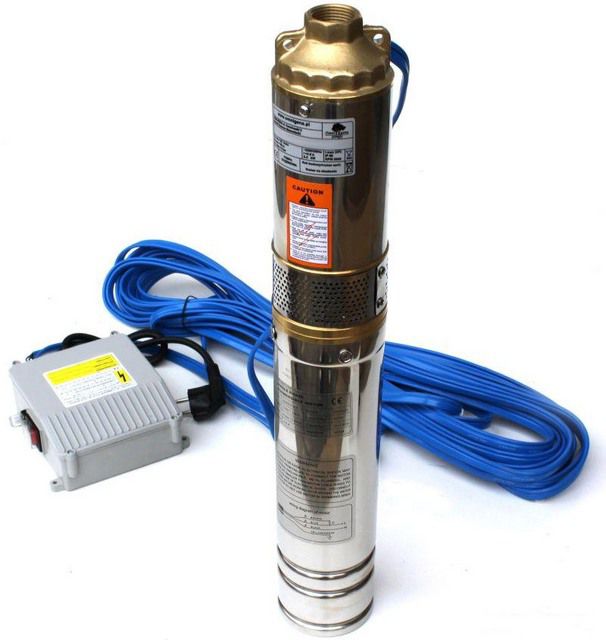

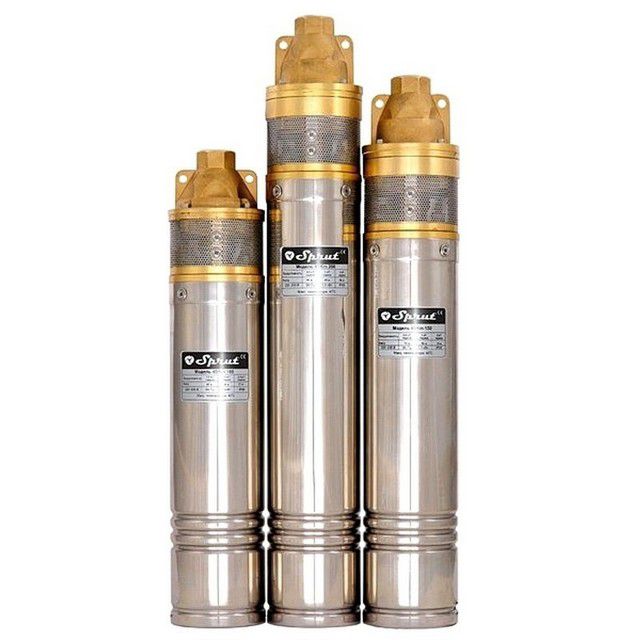

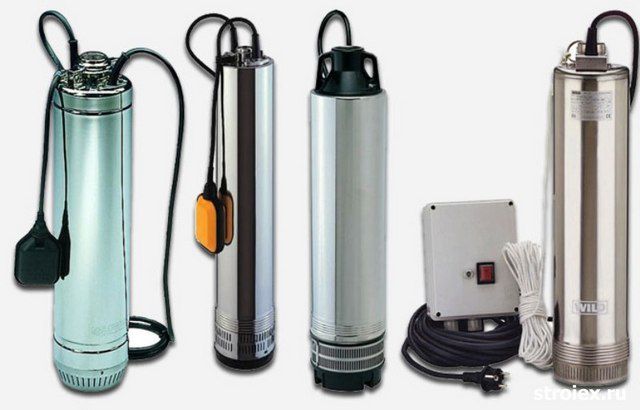

Скважинный погружной насос

С наличием скважины в загородном доме все проблемы с водоснабжением практически решены. Остается только правильно подобрать устройство для подачи воды. Именно для этих целей и предназначены погружные скважинные насосы.

Особенности устройства и работы

Скважинный погружной насос является незаменимым устройством для бесперебойной подачи воды из скважин и колодцев. Конструкция данного типа оборудования заметно отличается от других поверхностных видов. Сам по себе, агрегат представляет собой своеобразную капсулу продолговатой формы, выполненной из металла. Такая форма подобрана не случайно, а наоборот, подобрана под обсадную трубу скважины, обладающая, как правило, диаметром 120 мм.

В воде насос находится все время, что может вызвать некоторые трудности в обслуживании. Это обусловлено тем, что устройство необходимо извлекать время от времени из скважины, а после проведения работ снова выполнять установку. Но стоит заменить, что по техническим характеристикам погружной насос значительно лучше, чем многие поверхностные модели.

Работа погружного скважинного насоса заключается в следующем:

1. Через специальные отверстия в рабочую зону насоса всасывается жидкость;
2. В камере она нагнетается за счет движения встроенных лопастей. Также этот процесс может происходить за счет вибрации. Все зависит от модели установленного агрегата;
3. После этого происходит подача воды под высоким давлением на подсоединенный шланг.

Корпус скважинного насоса чаще всего выполняется из нержавеющей стали. В его внутренней части корпуса находится двигатель и другие рабочие составляющие. Часто такие устройства дополнительно оснащаются автоматикой, позволяющей самостоятельную работу насоса и отключение в случае необходимости.

Классификация и характеристика

Погружные насосы для скважин достаточно не просты в конструкции. Именно поэтому существует несколько способов их исполнения.

Некоторые виды способны выполнять работы на максимальной глубине, остальные предназначены для мелких скважин. Каждый вид отличается не только техническими, но и конструкционными характеристиками.

В зависимости от принципа работы все скважинные насосы погружного типа делятся на центробежные и вибрационные.

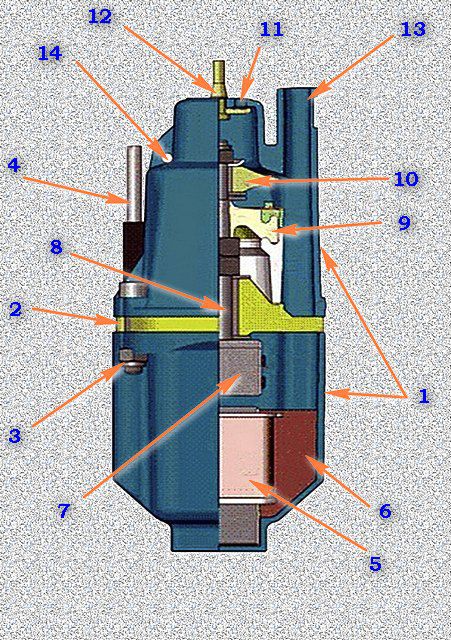

Насос, обладающий вибрационным принципом работы, воздействует на перекачиваемую жидкость вибрацией. В центробежном исполнении несколько другая система, главным устройством которой является центробежный двигатель, который воздействует на жидкость нагнетательными винтами.

Вихревой погружной насос

Вихревой насос погружного типа подходит для транспортировки жидкостей из скважин и колодцев, полива приусадебного участка.

Особенности конструкции

Самым важным элементом вихревого погружного насоса является рабочее колесо, оснащенное лопатками открытого либо закрытого типа. Сами лопатки обладают периферийно радиальным расположением. Благодаря данному элементу движение жидкости происходит в радиально-винтовом направлении, что способствуют постепенному повышению давления. Никакой пульсации в трубопроводе – все происходит плавно и постепенно.

В результате описанного движения жидкость постепенно переходит из внутренней части устройства в наружную. В процессе образуется вихрь продольного типа, который поднимаясь выходит под высоким давлением наружу.

Максимальная глубина погружения этого устройства составляет около 30 м. В установке существуют некоторые нюансы. В первую очередь, агрегат не должен устанавливаться на самое дно скважины. Помимо этого он должен находиться ниже уровня воды. Большую роль играет температурный показатель среды, который должен составлять не более 35˚С, в противном случае двигатель не сможет самостоятельно охлаждаться и в скором времени может выйти из строя.

Преимущества и недостатки устройства

К преимуществам вихревого насоса относятся следующие показатели:

• несмотря на небольшое количество воды на выходе создается высокий показатель давления;
• самовсасывающая способность;
• отсутствие необходимости заливки воды в систему вручную;
• небольшие размеры, что позволяет установку в скважины даже с минимальным размером обсадной трубы.

Несмотря на наличие большого количества преимуществ, существует и очень существенный недостаток – это очень маленький коэффициент полезного действия.

Заключение

Центробежный, фекальный, скважинный и вихревой погружные насосы очень отличаются как своими техническими характеристиками, так и конструкцией. Выбор нужного устройства зависит от области применения и требуемых показателей, поэтому перед непосредственным приобретением стоит внимательно изучить особенности и характеристики работы каждого вида.

Основные виды и типы насосов. Их классификация и область применения

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

• в зависимости от объема жидкости, перемещаемой в единицу времени;
• давление и напор;
• КПД.

По области применения:

• бытовые;
• промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

• погружные насосы;
• поверхностные насосы.

По способу энергопитания:

• электрические насосы;
• жидкотопливные насосы.

В зависимости от типа воды:

• для чистой воды;
• для воды средней степени загрязненности;
• для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

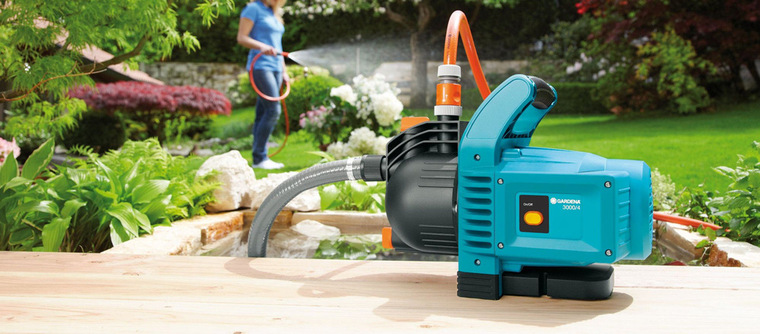

• садовые;

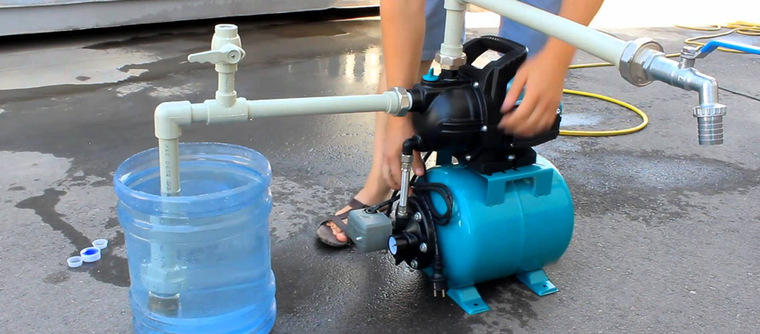

• насосные станции;
• дренажные;
• глубинные.

Описание и характеристики насосов

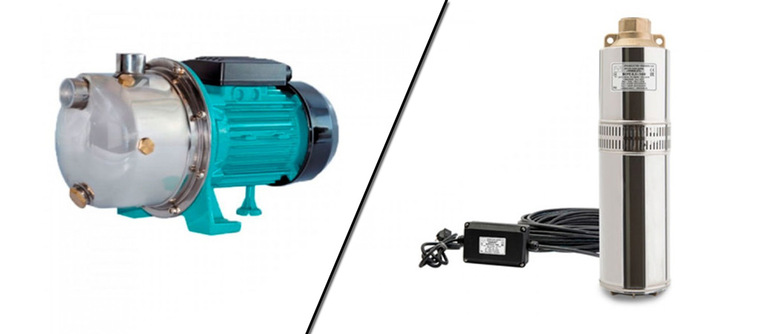

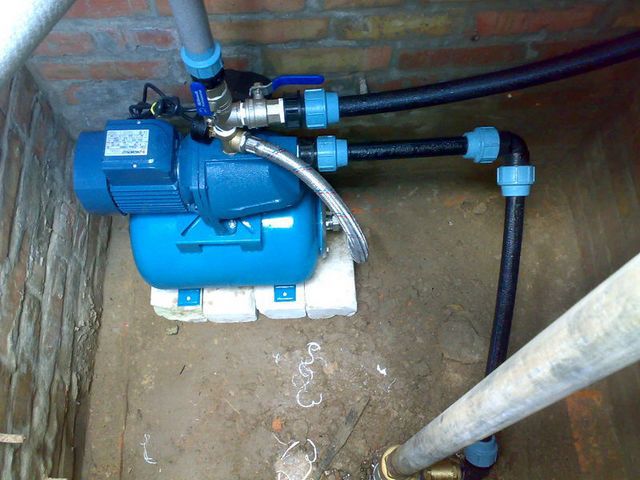

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.

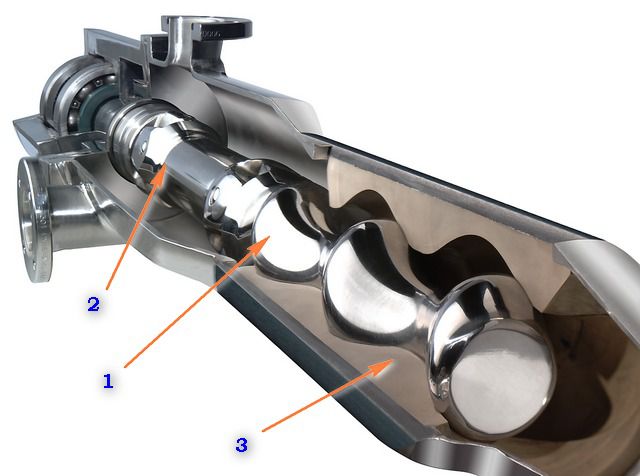

6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

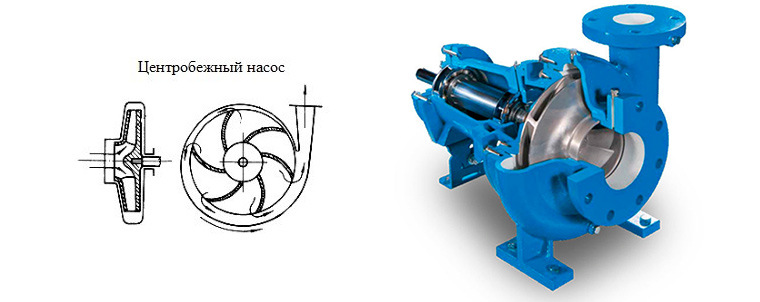

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.

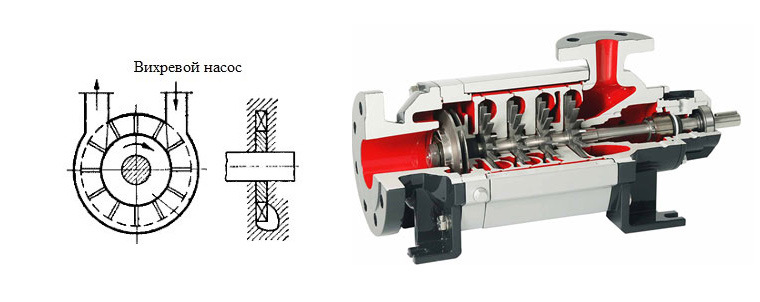

2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;

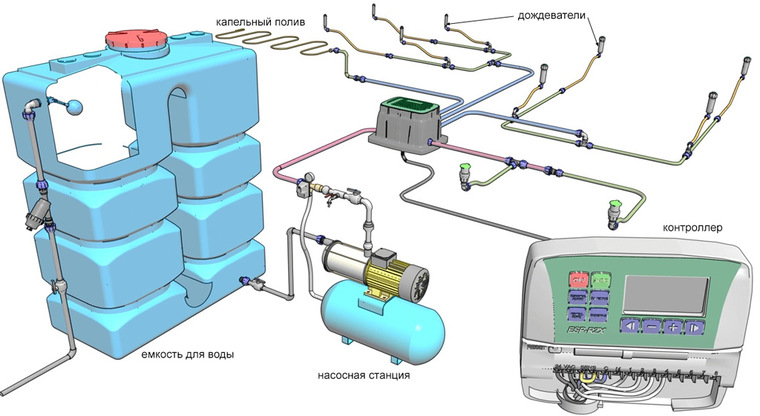

• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

1. Водоподъемные.
2. Циркуляционные.
3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.

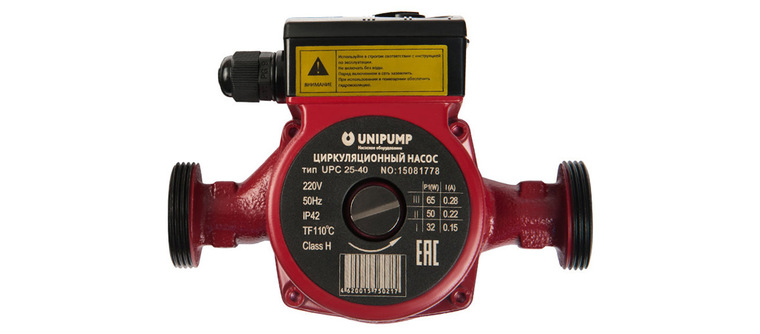

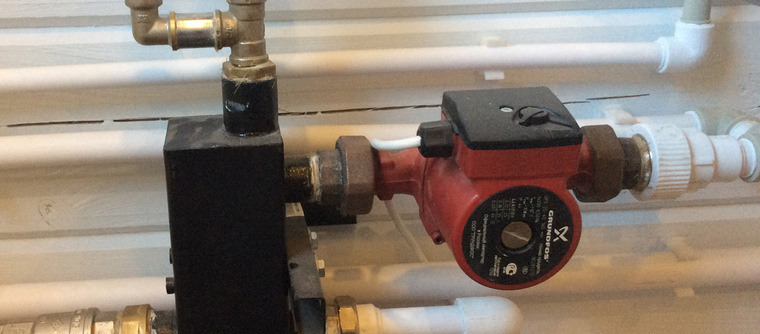

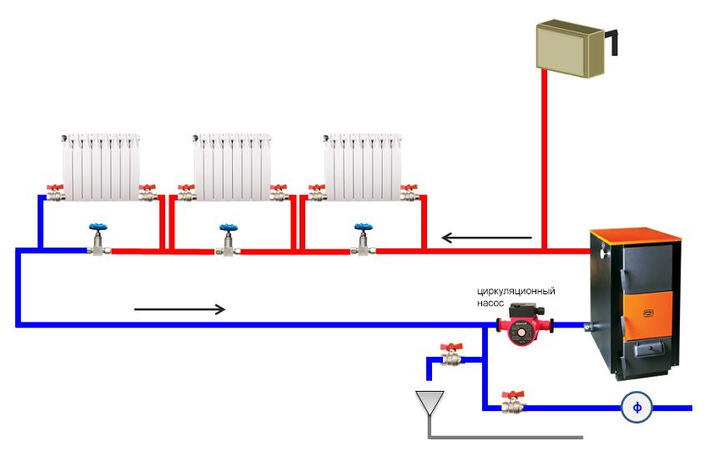

2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

• чистой жидкости и жидкости малой загрязненности;
• жидкостей средней степени загрязненности с примесями легкой взвеси;
• не сильно загазованных жидкостей;
• смесей газа и жидкости;
• агрессивных жидкостей;
• жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

• многоступенчатые;
• маслонасосы шестеренные;
• насосы химические погружные;

Промышленные насосы используются в различных областях

• в легкой промышленности;
• в химической промышленности;
• в строительстве;
• в машиностроении;
• при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

• насосы, работающие за счет механической энергии;
• водоструйные насосы;
• насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

• напор;
• частота вращения колеса;
• КПД;
• высота всасывания;
• объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

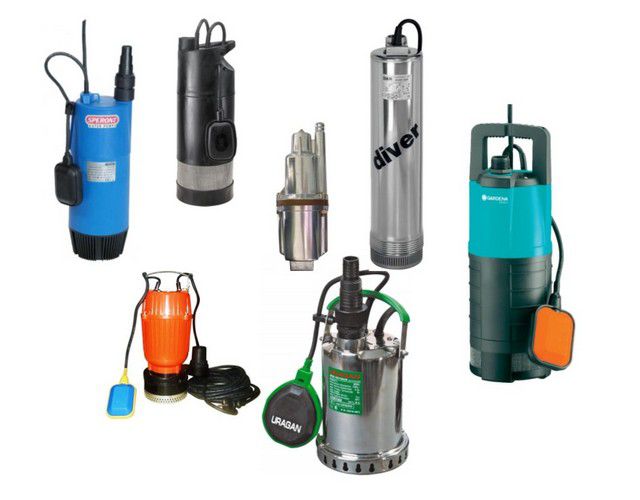

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

• цель использования;
• место использования;
• необходимость установки вспомогательных агрегатов;
• габариты насоса;
• способ работы насоса.

Загрузка…

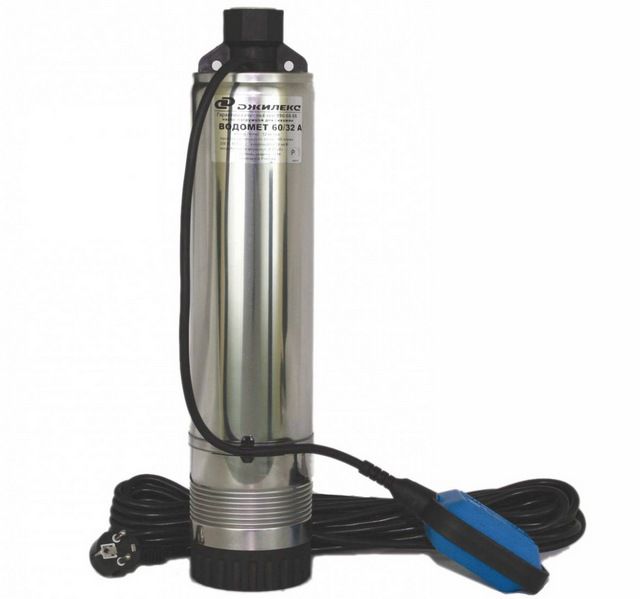

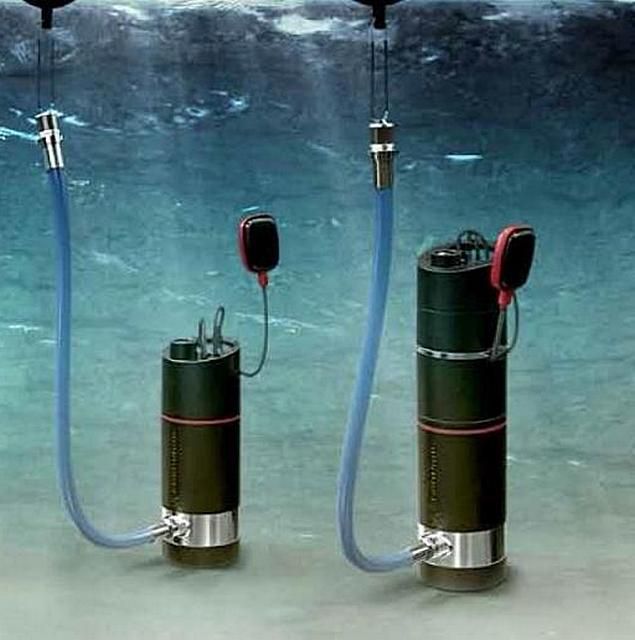

Погружной насос для колодца какой лучше и как подобрать

Обеспечение загородного дома водой, наверное, всегда является первостепенной задачей при создании пусть даже не комфортных, а просто приемлемых, минимально необходимых условий даже временного проживания в нем. Ну а если дом рассматривается, как основное место проживания семьи в течение всего года, то наличие постоянно и стабильно действующего источника воды вообще превращается в первейшую необходимость. Обычные водопроводные сети в загородных поселках встречаются далеко не везде, поэтому чаще приходится полагаться на автономные источники.

Погружной насос для колодца какой лучше

Нередко единственно возможным источником на участке становится традиционный колодец, и хозяевам остается организовать транспортировку воды от него к точкам потребления. Коромысло с ведрами на плечах стройной хозяйки – это очень красиво на картинках и в художественных фильмах про крестьянскую жизнь, но абсолютно оторвано от нынешней реальности. На помощь современным домовладельцам приходит разнообразное насосное оборудование, способное решить поставленные задачи водоснабжения. В этой публикации акцент будет сделан на вопросах, как правильно подобрать погружной насос для колодца, так, чтобы в полной мере обеспечивалась потребность хозяйства в чистой воде для самых разных нужд.

Достоинства погружных колодезных насосов

Обеспечение дома водой из расположенного поблизости колодца может производиться с помощью поверхностной насосной станции или погружного насоса. И тот и другой вариант имеют свои собственные достоинства и недостатки, которые обязательно стоит учитывать при разработке схемы водоснабжения жилья. В настоящей публикации «вынесем за скобки» оборудование поверхностного типа, и поговорим только о погружном.

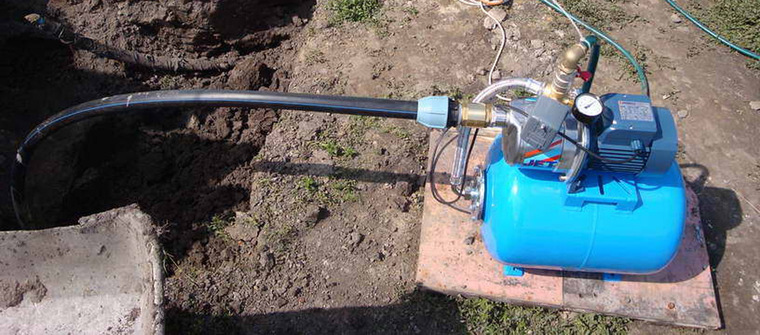

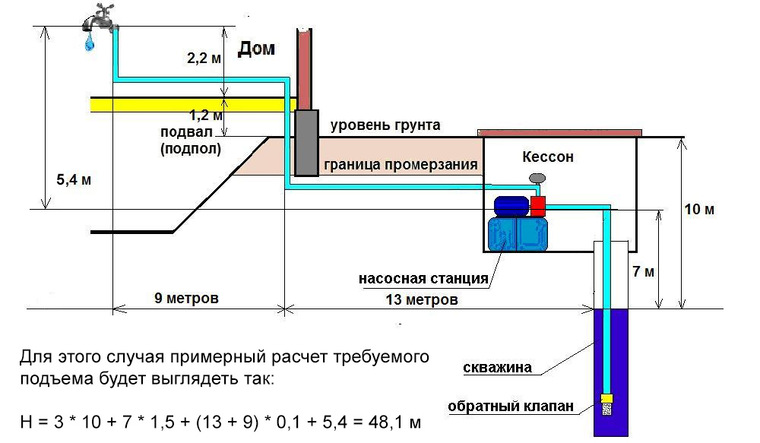

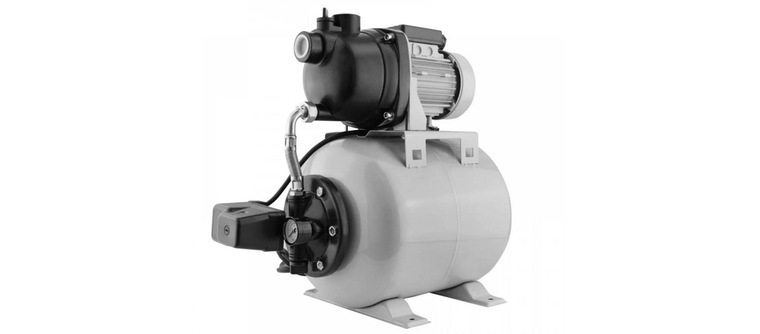

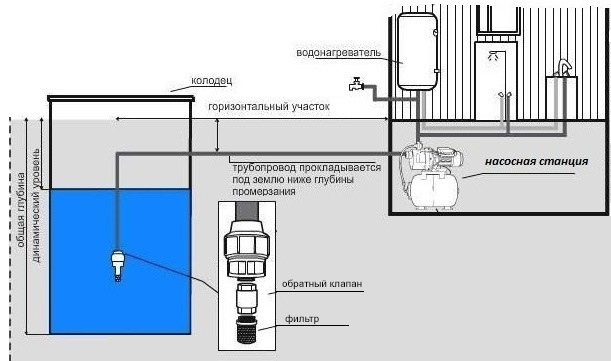

Одно из решений вопроса водоснабжения – стационарная насосная станция

погружной насос

Если загородный дом является постоянным местом жительства, если есть изолированное шумозащищенное помещение, если параметры колодца отвечают определенным требованиям, то насосная станция способна стать оптимальным решением вопроса водоснабжения. Однако, очевидно, что слишком много «если», и чтобы не ошибиться при выборе насосной станции, ознакомьтесь с информацией, размещенной в специальной публикации нашего портала.

Почему в ряде случаев именно погружной насос становится оптимальным выбором?

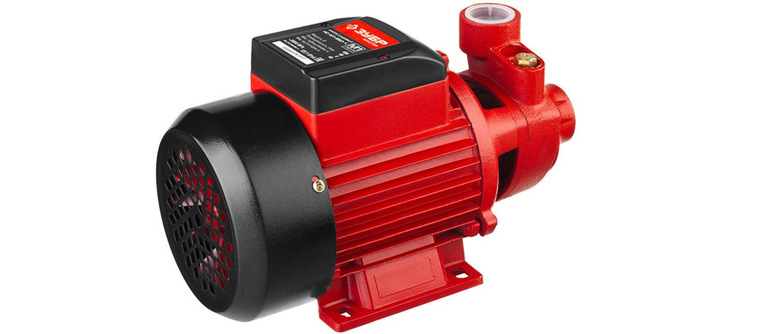

• Поверхностные насосы практически всегда ограничены по глубине всасывания воды – обычно эта величина лежит в пределах 7 ÷ 8 метров. Если к этому присовокупить еще и горизонтальный участок трубопровода от колодца до самой станции, то реальная глубина может быть и еще меньше. Это зачастую принуждает идти на дополнительные траты по созданию и оборудованию кессона для насосной станции в непосредственной близости от колодца. С погружными насосами такая проблема не стоит.

Особенности расположения дома и колодца, высоты уровня воды нередко требуют возведения кессона для насосной станции

• Погружные колодезные насосы, в отличие от поверхностных, не будут досаждать хозяевам шумом при своей работе.
• Погружные колодезные насосы всегда менее «капризные» к качеству перекачиваемой воды – большинство из них способны справиться с мелкими взвесями, которые в условиях колодца весьма вероятны.
• При достаточном дебете источника воды риск перегреть привод насоса минимален – он постоянно находится в прохладной водной среде и дополнительно охлаждается перекачиваемым потоком.
• С погружными насосами проще организовать отслеживание уровня воды в колодце – специальная поплавковая автоматика, установленная на многих современных моделях, возьмет это на себя.

Большинство современных погружных центробежных насосов оснащено поплавковым датчиком уровня воды в колодце

• Использование поверхностных насосных стаций налагает особые требования к герметичности водозаборной трубы. Малейшая неплотность на соединениях, совершенно невидимая глазу, неизбежно приведет к подсасыванию воздуха. Погружному насосу подсасывать воздух неоткуда по определению.
• Если есть необходимость на длительный период оставить жилье без присмотра, то извлечь и убрать погружной насос будет проще, чем, к примеру, демонтировать насосную станцию из кессона или выделенного ей помещения.

Одним словом, достоинств у погружных насосов – немало, поэтому на форумах, посвященных водоснабжению частных домов, можно встретить многочисленные рекомендации владельцам домов с колодцем отдавать предпочтение именно им.

Недостатки у погружных насосов тоже имеются:

• Для их работы необходимо предусматривать линию электропитания от дома к колодцу, следить за безупречным состоянием изоляции кабелей.
• Согласование автоматики, управляющей работой всей водопроводной системы дома, будет выполнить несколько сложнее (у насосных станций некоторые элементы управления и контроля уже предусмотрены в самой конструкции).
• Погружной насос более уязвим с точки зрения обеспечения его сохранности. Иными словами, его проще «спереть» в отсутствие хозяев дома.

Безусловно, какой бы насос ни был выбран, его установкой проблема вовсе не решается (если, конечно, речь не идет только о поливе огорода) – требуется создание довольно сложной автоматизированной системы, но это уже тема для отдельного рассмотрения.

Автономное водоснабжение из колодца

Чтобы подача воды осуществлялась без перебоев, в любое время года, при создании автономного водопровода необходимо придерживаться определенных правил. Как провести воду из колодца в дом – читайте в отдельной публикации портала.

Основные типы погружных колодезных насосов

Современные погружные насосы для колодцев по принципу своего действия классифицируются на четыре типа: вибрационные, центробежные, вихревые и винтовые.

Вибрационные насосы

Эти насосы относятся к разряду наиболее недорогих и простых по своему устройству.

Самыми доступными можно считать погружные насосы вибрационного типа

Несмотря на достаточно широкий ассортимент приборов такого типа, они все имеют примерно одинаковую конструкцию и даже внешне очень схожи между собой. Порой и параметры полностью совпадают, а вся разница – только в изготовителе насоса.

Базовое устройство и принцип работы лучше рассмотреть на схеме:

Схема устройства погружного насоса вибрационного типа

Это всегда металлический корпус вертикального исполнения, состоящий из примерно равных по высоте, на различающихся конфигурацией половин (поз.1). Между двумя частями корпуса стоит эластичное уплотнение (поз.2), которое гарантированно герметизирует внутреннюю полость прибора и, кроме того, выполняет роль своеобразного демпфера, существенно снижающего уровень создаваемой насосом вибрации.  Половинки корпуса крепко соединены посредством крепежных винтов (поз. 3).

Вся «электрическая часть» расположена в нижней половине прибора. К ней подведен кабель питания (поз. 4) в надежной изоляции. Электромеханическая часть – очень проста. Это катушка с ферромагнитным сердечником, при пропускании через которую тока создается электромагнитное поле. Так как напряжение питания – переменное, то и силовые линии магнитного поля меняют свою направленность 50 раз в секунду (50 Гц). Для обеспечения полной электробезопасности и повышения долговечности катушки, она полностью залита диэлектрическим компаундом (поз. 6). Даже случайное попадание воды в нижнюю часть корпуса не должно вызвать замыкания витков.

Выше катушки расположен стальной массивный якорь (поз. 7). Переменное электромагнитное поле то притягивает его к себе, то отталкивает в обратном направлении. Из-за достаточно высокой частоты смены направления это движение больше похоже на вибрацию якоря вместе с соединенным с ним штоком (поз. 8) в определённом амплитудном диапазоне, ограниченном конструкцией насоса.

На штоке в верхней части насоса закреплена эластичная мембрана (поз. 9) и поршень. При движении якоря вниз в камере насоса создается разрежение, благодаря чему происходит поступление воды через заборные отверстия в верхней части корпуса (поз. 11). Когда якорь движется вверх, в фазе сжатия, выход воде наружу перекрывает клапан (поз. 12), и у нее остается один путь – через выходной патрубок (поз. 13) и далее, по присоединенному к нему шлангу вверх, к точкам водоразбора.

В верхней части корпуса имеется отверстие, проушина или кольцо (поз. 14) для закрепления троса, за который насос опускается в колодец и подвешивается на требуемой высоте в толще воды.

Как видно, устройство несложное, полностью исключающее наличие вращающихся или трущихся узлов. Это предопределяет и невысокую цену на такие насосы.

Однако, есть у таких приборов и весьма существенные недостатки:

• Несмотря на наличие эластичного демпфера между половинками корпуса, при работе насоса создаются достаточно сильные вибрационные волны передающиеся на окружающую его водную среду. Такое явление может вызвать замутнение воды в не слишком глубоких колодцах, но это даже еще не самое страшное. Постоянное вибрационное воздействие на незащищенные стенки колодца или скважины может привести к их постепенному разрушению. Поэтому такие насосы рекомендуется использовать только в источниках, имеющих прочные стенки, например, из бетонных колец.
• Такой насос не любит воды с мелкими загрязнениями – твердые частицы будут мешать плотному прилеганию клапанов.
• Конструкция вибрационного насоса не предполагает наличия автоматики или датчиков уровня воды. Значит, или придется покупать такие устройства дополнительно, или же самостоятельно следить за тем, чтобы насос находился всегда в погруженном состоянии.
• Работа насоса – довольно шумная, и это ощущается даже несмотря на то, что он погружен в воду.
• Если судить по отзывам в форумах, то вибрация все же оправдывает свое определение «друг и враг», и насосы такого типа обычно слишком долго «не живут», несмотря на уверения производителей. Оправдывает применение вибрационных насосов то, что невысокая стоимость делает вполне возможной их регулярную замену на новые.

Судя по многочисленным отзывам владельцев, как правило, у вибрационных насосов «век недолог»

• Вибрационные насосы способны создать хороший напор воды, но вот высокой производительностью они не отличаются.

Из сказанного напрашивается вывод, что насос вибрационного типа станет недорогим и эффективным решением, если он используется для обеспечения водой дачного дома в летний период и для полива огорода. Рассматривать его, как серьезный прибор водообеспечения загородного жилья с постоянным режимом проживания хозяев, было бы, наверное, большим преувеличением.

Винтовые погружные насосы

Насосы такого типа встречаются не так часто, но все же они заслуживают рассмотрения.

Представитель группы винтовых погружных насосов

Принцип перекачки воды насосами такого типа основан на вращении «архимедова винта» — для того, чтобы представить это, можно вспомнить, как работает обычная ручная мясорубка.

Принцип работы винтового насоса

Шнек (поз. 1) сложной геометрической формы соединён с электрическим приводом валом (поз.2).

Вращение происходит в полости статора (поз. 3), который также имеет достаточно сложную геометрию и выполнен обычно их эластичного материала (на основе каучука). Витки ротора-шнека прилегают к станкам статора. При вращении тот объем воды, который находится в образовавшихся полостях, проталкивается вперед, в выходному патрубку. Интересно, что конфигурация винта и статора подобрана таким образом, что суммарный объем жидкости в поступательно перемещающихся полостях всегда остается одинаковым. Это обеспечивает очень ровный, стабилизированный напор на выходе.

насос ЗУБР

Достоинства винтовых насосов:

• Высокие показатели создаваемого стабильного напора.
• Низкий уровень шума и вибрации в процессе работы.
• Изо всех погружных колодезных насосов винтовые – самые устойчивые к загрязнению воды, так как такая схема вообще разрабатывалась для перекачки вязких технических жидкостей.

Однако, недостатки подобных насосов делают их применение весьма ограниченным:

• Высокие показатели создаваемого напора «соседствуют» с весьма низкой производительностью насосов.
• У винтовых насосов – самый низкий КПД, видимо, за счет обилия трущихся узлов.
• Эта же причина – наличие узлов трения, снижает износостойкость насосов, то есть они требует регулярных ремонтно-профилактических работ, и чаще всего – с заменой износившихся элементов.

Итак, винтовые насосы больше, наверное, подходят для производственных условий, где на первый план выходит точная регулировка создаваемого напора и его стабильность. Несмотря на то что выпускаются бытовые модели специально для колодцев или скважин, нельзя сказать, что они завоевали широкое распространение.

Центробежные насосы для колодцев

Эта разновидность погружных насосов – наиболее распространенная и популярная, так как отвечает большинству требования, предъявляемых к подобной технике.

Самая распространенная категория погружных насосов – центробежного типа действия

Рабочим органом в насосах такого типа является колесо с лопастями, размещенное в специальной камере, с входом жидкости по центру и выходным патрубком на периферии.

Принципиальная схема работы центробежной насосной камеры

Вращение колеса с лопастями, обеспечиваемое электроприводом, создает мощные центробежные векторы силы – поступающая вода отбрасывается радиально от центра к внешним стенкам камеры. В результате в центре создается зона разрежения, а на периферии – область повышенного давления (на иллюстрации это хорошо показано изменением цвета от синего до красного). Так создается мощный поток воды.

Таких камер может быть несколько, установленных каскадом, что, естественно, повышает создаваемый насосом напор (водяной столб).

Насосы такого типа обладают высокими эксплуатационными показателями – способны поднимать воду с весьма значительных глубин, не теряя при этом в своей производительности. Работа у них – малошумная и не сопровождается сколь-нибудь значимой вибрацией.

Для таких насосов особо характерно очень большое разнообразие моделей с различными характеристиками – производительность и создаваемый напор могут варьироваться и изменением диаметра рабочих камер, и их количеством. Всегда есть возможность подобрать модель под имеющийся источник воды – от поверхностных колодцев до очень глубоких скважин.

Ассортиментный ряд центробежных насосов отличается богатым разнообразием

Недостатком таких насосов можно условно считать сложность конструкции, которая предопределяет и достаточно высокую цену на подобное оборудование.

Центробежная схема позволяет многим насосам работать с умеренно загрязнённой водой – это должно быть указано в паспорте изделия.

Вихревые погружные насосы

Есть еще одна категория погружных насосов – вихревого типа. В целом, такие приборы очень схожи по устройству и принципу действия с центробежными. Однако, особая форма рабочего колеса и камеры способствует не только созданию центробежных сил, но и складывающихся с ними турбулентных ускорений перекачиваемой жидкости. Это существенно повышает эксплуатационные возможности оборудования.

Погружные насосы вихревого типа

Интересно, что устройство таких насосов даже несколько проще, чем стандартных центробежных, что делает их более низкими по стоимости.  Это можно отнести к явным достоинствам. Работают подобные приборы практически бесшумно и без вибраций. Еще один важный момент – насос вихревого типа не боится попадания определенного количества воздуха вместе с перекачиваемой водой – в технологических целях такое оборудование даже используют для перекачки жидких дисперсных составов, насыщенных газами.

Но вот к содержанию даже небольшого количества твердых взвесей они очень требовательны – это следует учесть при выборе, особенно если колодец не отличается высокой чистотой воды.

Кроме того, широкое распространение насосов такого типа ограничивает и не слишком «выдающаяся» долговечность – по этим показателям они существенно уступают центробежным.

Основные параметры выбора погружного насоса для колодца

Прежде чем отправляться за покупкой насоса для колодца, будущий владелец должен четко уяснить несколько важных пунктов:

• Каковы основные цели использования насоса – будет ли он использоваться только для садово-огородных и хозяйственных целей, или же ему предстоит стать главным поставщиком воды для обеспечения всего дома.
• Исходя из первого пункта – какая количественная потребность в воде должна обеспечиваться насосом, и каков должен быть создаваемый напор.
• Важно иметь точное представление о глубине колодца и толщине водяного слоя в нем, причем не только статичного, но и динамического, то есть при активном заборе воды. В идеале требуется знать дебет колодца – то есть количество воды, поступающего в него в единицу времени. Обязательно принимается во внимание удаленность колодца от дома или предполагаемых точек водоразбора.
• Важно иметь информацию о качестве воды в колодце, о степени ее замутненности, состоянии грунта на дне. Возможно, для этого будет недостаточно визуальных наблюдений, и потребуется провести более глубокий лабораторный анализ.

Не забываем про систему фильтрации и доочистки воды!

Проведенный анализ станет подспорьем при составлении схемы необходимой водоподготовки, в тех случаях, если колодец становится главным источником воды для постоянно обитаемого дома. Какие фильтры очистки воды необходимы в тех или иных случаях – читайте в отдельной публикации нашего портала.

Итак, при выборе погружного насоса для колодца оценивают следующие критерии:

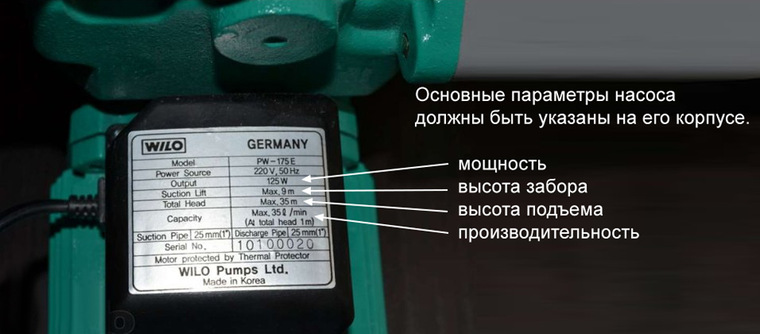

• Электрические параметры насоса. Хотя эти величины, с точки зрения оценки эксплуатационных возможностей оборудования, является, скорее, справочными, их учет необходим для создания соответствующей линии питания, которая будет в состоянии выдержать нагрузку. Возможно, придется предусмотреть выделенный автомат для насоса. Кроме того, некоторое насосное оборудование (в частности, центробежного типа) весьма требовательны к стабильности напряжения, так что при наличии проблем в электросетях придется устанавливать еще и стабилизатор.
• Важнейшая величина при выборе – это создаваемый насосом напор воды, который обычно указывается в метрах водяного столба. Для справки – значение 10 метров столба примерно равно 1 технической атмосфере или 1 бар.

Создаваемый насосом напор должен обеспечивать и подъем воды с глубины, и доставку ее к точкам потребления, самым удаленным или максимально поднятым над уровнем земли. При этом должны учитываться еще и горизонтальные участки труб – на них в силу гидравлического сопротивления также происходят потери напора. Кроме того, значение имеет диаметр и даже материал труб – в металлических сопротивление всегда выше.

Естественно, в конечной точке потребления напор должен быть таким, чтобы обеспечивалось комфортное пользование водой, то есть не менее 1,5÷2 атмосфер. Некоторые приборы и устройства могут потребовать и больших значений – все это учитывается при предварительном расчете необходимого показателя.  Обычно это решается установкой гидроаккумулятора.

Как правильно рассчитать требуемый напор будет показано в приложении к статье – там размещены удобные калькуляторы.

• Следующей важнейшей величиной является производительность прибора, то есть его способность перекачать необходимое количество воды в единицу времени (литров в секунду, кубометров в час и т.п.)

Здесь расчет ведется, исходя из количества точек потребления воды и их среднего расхода. Причем, обычно рассчитывают так, чтобы насос справился даже с кратковременным пиковым потреблением, в той маловероятной, но все же возможной ситуации, когда задействованы все точки.

Если насос будет применяться только для полива огорода, то здесь расчет совершенно другой – исходят из площади участка, необходимого количества воды и длительности полива.

насос Makita

Калькуляторы для расчета требуемой производительности также приведены в приложении к статье.

• Важным параметром выбора являются размеры насоса. Если для колодца диаметр прибора не играет столь важной роли, как для скважины, то высота, наоборот, приобретает первостепенное значение –здесь все зависит от высоты водяного слоя. Насос должен быть подвешен так, чтобы оставаться погруженным в воду, но в то же время не располагаться ко дну ближе, чем рекомендует производитель, чтобы не вызывать понятие мути.
• Обязательно учитывается допустимая загрязненность воды твердыми включениями – обычно этот параметр указывается в технической документации. Для колодцев с небольшой глубиной и заиленным дном целесообразнее будет приобрести насос с верхним забором воды. Если приор требователен к чистоте перекачиваемой воды, то лучше приобретать модель, оснащенную заборным парубком, который всегда поддерживается на определённой глубине с помощью поплавкового устройства. Обычно такие патрубки оснащены дополнительными фильтрующими устройствами.

Насосы с плавающим заборным патрубком и поплавковым датчиком уровня

• Безусловно, намного спокойнее станет эксплуатация насоса, если он оснащен поплавковым датчиком уровня воды – так исключается засасывание воздуха в случаях, когда по каким-то причинам расход воды превысил дебет колодца.
• Корпус насоса должен быть изготовлен из высококачественного материала, не подверженного коррозии и не снижающего пищевых качеств воды. В разных насосах может применяться чугун или нержавеющая сталь (что, безусловно, влияет и на стоимость изделия). В последнее время все чаще стал использоваться и высокопрочный пластик.
• Показатель массы прибора важен для организации надёжного подвеса насоса в толще воды. Многие модели сразу комплектуются тросиками или шнурами требуемого уровня прочности на разрыв.

Обязательно оценивается длина кабеля. Кроме того, в комплект может сразу входить и трос (шнур) для подвеса насоса.

• Следует оценить длину кабеля питания – это поможет заранее решить, где придется устанавливать точку подключения.
• Обращают внимание на дополнительные опции насоса и его комплектность. Здесь важными параметрами можно считать наличие степеней защиты от перегрева, от холостого хода. Многие модели сразу укомплектованы обратными клапанами, фильтрами механической очистки воды.  Очень удачно, если в комплект прибора сразу входит необходимая арматура (фитинги, муфты и т.п.) для подключения насоса к заборной трубе.
• Важным параметром выбора всегда являются бренд изделия и его стоимость. Насос приобретается обычно с расчетом на длительную эксплуатацию, так что лучше приобрести высококачественное оборудование известных производителей – «Grundfos», «DAB», «Pedrollo», «Wilo», «Metabо», «Marina-Speroni», «QUATTRO ELEMENTI». Среди отечественных производителей смело можно отдавать предпочтение технике «Джилекс» — в ассортиментном ряду предусмотрена особая линейка «Водомет» именно для колодцев. Хороших отзывов заслуживают колодезные насосы марки «Водолей», «Elitech», «Калибр», «Беламос» и другие.

Во всяком случае, какая бы модель ни выбиралась, стоит оценить гарантийные обязательства производителя и, желательно, степень развитости сети сервисного обслуживания данной марки в вашем регионе.

Видео: колодезный погружной насос «Водомет» компании «Джилекс»

Приложения:

Расчет колодезного насоса для полноценного водоснабжения дома

А. Калькулятор расчета производительности насоса

Исходным параметрами расчета являются значения расхода воды на точках потребления. Примерные значения приведены в таблице:

Основные типы домашних (квартирных) точек водоразбора	Пиковый расход на точке (литров в секунду)
Биде	0.08
Смеситель умывальника в ванной	0.1
Сливной бачок унитаза	0.1
Смеситель на кухонной мойке	0.15
Посудомоечная машина	0.2
Смеситель с душем для ванны	0.25
Душевая кабинка обычная	0.25
Душевая кабинка или ванна с гидромассажем	0.3
Стиральная машина-автомат	0.3
Кран (¾») для хозяйственных нужд (полив, помывка автомобиля, уборка и пр.)	0.3

Просуммировав эти значения, получают пиковый расход воды. Однако, вероятность одновременного их использования невелика, поэтому можно ввести поправочный коэффициент:

k = 1 / √ (n-1),

n – суммарное количество точек потребления.

Ниже расположен калькулятор, позволяющий упростить самостоятельный расчет:

Перейти к расчётам

Б. Калькулятор расчета требуемого напора при прямой подаче воды к точкам потребления

Если внутренняя водопроводная система дома не оснащена гидроаккумулятором, то создаваемый насосом напор должен поднять воду на требуемую высоту, преодолеть гидравлическое сопротивление внутренней разводки труб и обеспечить даже в самой дальней точке такое давление, которое требуется для корректной работы сантехники или бытовых приборов.

Все это учтено в расположенном ниже калькуляторе – введите запрашиваемые значения и получите результат.

При определении глубины установки насоса можно ориентироваться как на динамический уровень воды в колодце, так и на непосредственно точку расположения насоса – большой ошибки в данном случае не будет.

В. Калькулятор расчета требуемого напора при наличии в системе гидроаккумулятора

В данном варианте насос должен суметь преодолеть подъем и горизонтальный участок до точки установки гидроаккумулятора и создать там такой напор, чтобы обеспечить наполнение ГА до порога давления, при котором срабатывает автоматика, отключающая питание насоса. Чтобы оборудование не работало на пике своих возможностей, рекомендуется добавить резервные 10%.

Рассчитать параметр можно с помощью калькулятора:

Расчет колодезного насоса для полива приусадебного участка

Если насос планируется использовать только лишь для орошения участка, система расчета его параметров выглядит несколько иначе

А. Расчет производительности насоса для полива

Для расчета этого параметра можно воспользоваться следующей формулой:

Q = Sп × n / t

Sп – площадь полива, то есть орошаемого участка – грядок, клумб и т.п.

n – примерная норма расхода воды на единицу площади, л/м². Обычно этот показатель лежит в пределах от 3 до 6 литров, и зависит от посаженых культур, периодичности полива, особенностей почвы, установившейся погоды. При расчетах лучше ориентироваться на максимальные показатели – так будет создаваться определенный резерв, чтобы насос не работал на пределе возможностей..

t – время, которое предполагается отводить на полив участка. Обычно это мероприятие проводят в вечерние часы, после того, как спадет жара и опустится солнце, так что чаще всего рассчитывают на час-два.

Ниже приведен калькулятор расчета. Значение площади в нем – в сотках, так как именно такими величинами обычно оперируют огородники.

Б. Расчет напора насоса для полива огорода

Расчет – несложен, но его особенность в том, что могут применяться шланги различного диаметра (обычно от 15 до 25 мм), имеющие разное гидравлическое сопротивление. Кроме того, шланги обычно не располагаются по прямой, и плюс к тому на них могут устанавливаться тройники, муфты, краны, фитинги и т.п. Это требует внесения определенных поправок.

На конечной, самой дальней точке полива напор должен обеспечивать корректную работу оросительных устройств (насадок, распылителей и т.п). Обычно для этого требуется от 1,5 до 2,5 бар.

Все это учтено в калькуляторе, размещенном ниже:

Перейти к расчётам

Характеристики погружных насосов: классификация, критерии подбора (видео)

Для обеспечения водой дачного участка или частного дома достаточно хорошо подходят погружные насосы. Погружные насосы предназначены для перекачки воды и могут полностью или частично погружаться в воду. В зависимости от их модификаций характеристики погружных насосов могут быть различными, а глубина их погружения может достигать 300-350 мм.

Устройство погружного насоса.

Устройство погружных насосов

Основное преимущество погружных насосов заключается в возможности их погружения на большие глубины. Но это обусловливает сложность технического обслуживания подобных аппаратов.

Все насосы глубинного (погружного) типа имеют очень прочный и герметичный корпус, который выполняет защиту всех его механизмов от ржавления материала. Существует две основные разновидности исполнения подобных агрегатов:

Устройство вибрационного насоса.

1. Центробежное исполнение.
2. Вибрационное исполнение.

Суть работы любого вибрационного насоса заключается в нагнетании воды в систему водоснабжения методом вибрации. Такие агрегаты не рекомендуется устанавливать на песчаном дне или очень близко к нему, поскольку вибрации, вызываемые насосом, будут распространяться на стенки и дно скважины, что вызовет поднятие взвесей песка. В итоге подаваемая вода будет очень грязной и мутной, не спасут даже различные фильтрационные установки.

Насосы центробежного исполнения производят нагнетание воды с помощью специального лопастного механизма. Этот механизм будет создавать центробежную силу, которая своим действием будет отбрасывать воду к стенкам агрегата. Отражаясь от стенок, вода будет направляться в камеру, в которой создается повышенное давление. Образуемое давление будет выталкивать жидкость в водопровод. Чем выше будет подаваемое давление, тем будет больше подача насоса.

Вернуться к оглавлению

Классификация

Тип исполнения и конструкция погружного оборудования оказывают влияние на область его применения. В настоящее время выпускается несколько различных типов таких насосов:

Схема вихревого насоса.

1. Колодезный.
2. Скважинный.
3. Фекальный.
4. Дренажный.

Колодезный (водяной) тип напорного оборудования применяется для подачи чистой воды. Для того чтобы жидкость не содержала в своем составе донных осадков, различных водорослей и тины, его необходимо устанавливать на расстоянии не менее 1 м от поверхности дна ближайшего водоема. Такой тип насоса очень хорошо подойдет для систем индивидуального водоснабжения. Напорное оборудование колодезного типа имеет заборное отверстие снизу конструкции, благодаря чему способно выполнять свои функции даже при небольшом погружении.

Дренажный тип насосов предназначен для прокачки грязной жидкости. Такое оборудование не боится различного мусора, песчаных взвесей и водорослей. С его помощью можно производить поливку приусадебного участка даже из ближайшей лужи. Такой насос хорошо поможет в откачке воды из подвала, погреба, бассейна и т.д.

Схема колодезного водоснабжения дома.

Насосы скважинного типа применяются в глубинном заборе жидкости. Конструкция их такова, что позволяет выполнять откачку воды, в составе которой будут иметься различные примеси (песок, известняк и т.д.). Особенность их конструкции заключается в использовании вытянутой формы с небольшим диаметром. Такие устройства имеют большую производительность и подачу жидкости на большую высоту, поэтому их можно использовать даже на большом расстоянии от дома. Но скважинные погружные насосы имеют достаточно высокую стоимость относительно их аналогов другого типа.

Фекальные аппараты применяются для прокачки канализации. Их конструкция имеет такой вид, который позволяет перегонять очень крупные частицы. В целях защиты механизма они оснащаются специальными режущими насадками. Такие насосы можно применять даже в том случае, когда нет возможности использовать обычную проточную канализацию. А способ их изготовления позволяет долгое время находиться им в агрессивных средах и выполнять работу без извлечения насоса оттуда.

Вернуться к оглавлению

Установка кессона на скважину.
Что такое технология ГНБ?
Как производится промывка скважин? Подробнее>>

Критерии для подбора

Схема установки погружного скважинного насоса.

Различные типы насосов будут иметь разные технические характеристики. Подбор погружных агрегатов необходимо выполнять, отталкиваясь от индивидуальных потребностей их производительности и силы подачи. Чтобы правильно осуществить выбор, нужно произвести анализ всех потребностей.

Самые важные параметры глубинных насосов — это производительность и максимальная высота, на которую осуществляется подача воды. Производительность аппарата будет отражать объем воды, который он сможет перекачать за единицу времени. А параметр подачи отвечает за высоту или дальность, на которую может переместиться вода. Эти показатели должны являться основополагающими при осуществлении выбора модели.

Монтаж насоса выполняется с помощью его погружения в скважину на стальном тросе, который должен быть надежно закреплен к проушине на его корпусе. Подача жидкости будет осуществляться через шланг или специальную трубу. Трубу лучше использовать из металлопластика. Трубы из такого материала имеют крепкий корпус, который при необходимости легко можно изогнуть. Установка различной запорной арматуры на нее производится тоже легко. Для этого используются обычные резьбовые соединения.

Труба будет намного прочнее и долговечнее шланга, но при этом будут всегда возникать трудности с монтажом и демонтажем аппарата. Ведь трубы придется вынимать вместе с самим насосом, а для этого их необходимо разобрать. Если глубина скважины большая, то делать это будет очень сложно.

Вернуться к оглавлению

Подбор производительности

Монтаж скважинного насоса.

Производительность насоса — это такой объем (количество) жидкости, которую он способен перекачать за единицу установленного времени (час, минута, секунда). Обычно описание этого параметра в технических документах отображается в кубических литрах за 1 час.

Для того чтобы осуществить приблизительный расчет минимально необходимого параметра производительности, нужно изначально определиться с количеством смесителей и унитазов, которые будут находиться в доме. Каждый такой прибор в среднем будет потреблять 600-700 л в час. К примеру, для строения, в котором будет иметься 2 санузла, кухня и поливаемый приусадебный участок, необходимо 2-2,5 куб.л в час. Это число нужно увеличить на 15-20%, что обеспечит запас прочности оборудования и продлит длительность его эксплуатации.

При определении этого параметра необходимо помнить, что он должен быть меньше дебита скважины. Дебит должен указываться в паспорте, который прилагается к скважине. Вызвано это особенностью работы электрических насосов, главным врагом которых является работа на холостом ходу. Если прибор будет осуществлять работу, а жидкости в системе не будет, то насос быстро выйдет из строя. Также прокачиваемая жидкость одновременно будет выполнять функцию охлаждения систем прибора. Она поможет избежать его перегрева.

Конечно, в настоящее время появились приборы, которые оборудованы системой автоматического выключения, когда появляется холостой ход. Но такие насосы стоят дороже. Чтобы не мучиться с выбором, можно купить обычный насос, а автоматику установить позже. Сделать это можно даже отдельно от насоса, например, в бойлерной.

Вернуться к оглавлению

Необходимый напор

Расчет напора скважинного насоса.

В технической документации глубинных приборов очень часто указывается параметр высоты подъема жидкости. Такой технический параметр очень часто может ввести в заблуждение потенциальных покупателей. Вызвано это тем, что не все могут понять, какой напор создает прибор на выходе. Для определения подобного параметра можно воспользоваться формулой его расчета H(столба)=ls+0,2×L+30, где:

• H(столба) — высота столба воды, которая указана в техническом паспорте агрегата;
• ls — длина каната, на котором погружается насос;
• L — общая длина шланга (трубы) от скважины до начала дома.

Рассчитав этот параметр, необходимо сделать технологический запас. Он должен составлять 15-20% от полученного числа. Этот запас обеспечит лучшую производительность агрегата и позволит не использовать пиковую мощность электродвигателя, что продлит срок его службы.

При выборе глубинного водонапорного агрегата необходимо обратить внимание на его габаритные размеры. Его диаметр должен быть меньше диаметра трубы, с помощью которой осуществляется эксплуатация скважины, примерно на 15 мм.

Для того, что бы вода в дом подавалась чистая, пригодная для мытья и питья, ставятся системы фильтрации.

Это позволит легко и удобно проводить монтажные и демонтажные работы.

Величина диаметра насоса обычно обозначается в дюймах, а диаметр внутренних труб указывается в миллиметрах. Такой нюанс тоже нужно обязательно учитывать при подборе. Основная масса глубинных аппаратов, которые используются для работы в скважинах, в основном имеет диаметр корпуса около 3,5-4 дюймов (приблизительно 80-100 мм). Поэтому диаметр эксплуатационных труб должен быть не меньше 90-110 мм.

Вернуться к оглавлению

Качество воды

Разные типы погружных насосов могут выдерживать абсолютно разную степень загрязненности проходящей через них воды. Такие параметры в основном указываются в паспорте, который прилагается к агрегату.

Например, если скважина будет находиться на песчаной почве, то качество приходящей воды будет иметь очень важный характер. Обусловлено это тем, что вода из песчаной скважины будет иметь мелкие частицы песка. Если величина этого параметра будет выше той нормы песка, которую может пропустить через себя конструкция насоса, то он очень быстро может выйти из строя.

Если планируется применение водонапорного аппарата в скважине, то лучше воспользоваться центробежным насосом, поскольку вибрационный аппарат может очень быстро сломать обсадные и эксплуатационные колонны, которые находятся в скважине. Более того, фильтры очистки воды будут очень быстро выходить из строя.

Ценовые характеристики насосов погружного действия варьируются довольно широко. Выбор подобного оборудования необходимо осуществлять исходя из индивидуальных предпочтений и финансовых возможностей.

Существует много брендов, которые за годы нахождения на рынке очень хорошо себя зарекомендовали в качестве надежных производителей, выпускающих качественную продукцию. Но в последнее время появилось много других производителей, которые изготавливают насосное оборудование не менее качественно и надежно, но по гораздо меньшей цене. Делая выбор, нужно помнить, что не всегда нужно переплачивать за имя.

В целом, если выбор насоса сделан даже не в пользу дорогой именитой модели, не надо забывать про имеющуюся на него гарантию. Если в процессе работы он выйдет из строя, а со стороны покупателя не нарушены условия его эксплуатации, то можно легко осуществить замену.

В том случае, если дом еще находится в состоянии строительства, то дорогим насосом лучше не пользоваться. Повышенное содержание мусора и грязи во время строительства могут поспособствовать быстрому выходу из строя насоса.

Определившись с необходимыми характеристиками и сделав нужный выбор, можно смело приобретать подобное оборудование и начинать его эксплуатацию.

Глубинный насос для скважины: виды и критерии выбора

Главная » Дача » Особенности выбора глубинных насосов для разных видов скважин

Чтобы обеспечить водоснабжение из скважины используют специальную технику для подачи воды. В продаже насчитывается множество моделей такого оборудования с различными параметрами. Какими техническими данными должны обладать глубинные насосы для скважин, как выбрать их правильно?

Разновидности насосов

В зависимости от места установки насосы делят на две группы – поверхностные и погружные. Одни монтируют с помощью поплавка сверху на воде или рядом с ней, а вторые погружают на дно скважины. Каждый вид прибора для накачивания жидкости имеет свои особенности и способы использования.

Поверхностные насосы

Такие бытовые неглубокие насосы применяются с целью подачи воды к дачным постройкам и коттеджам. Оборудование размещается на поверхности, а вода поступает через специальный шланг, предназначенный для забора жидкости из источника.Иногда такие насосы устанавливают как приспособление для повышения давления в системе водоснабжения.

Поверхностное устройство для подачи воды устанавливают т только возле не глубоких колодцев, так как максимальное его рабочее погружение составляет не более десяти метров. Многие дачники устанавливают эти насосы для полива растений на огороде или удаления воды из подвальных помещений.

Насосы, размещенные сверху колодцев, имеют небольшой размер и вес. Поэтому не составляет сложности при необходимости их убрать.

Используют такие устройства только для чистой воды. Перекачивание других жидкостей может вывести систему из строя.

Погружные насосы

Скважные глубинные насосы монтируют ниже уровня воды возле самого дна скважин или других технологических водоемов. Их используют для подачи воды для питья. Такие установки могут доставлять на поверхность жидкость из глубины более трехсот метров.

Существует множество различных моделей погружных насосов с различными техническими характеристиками. Они отличаются по цене, способу работы и производительности.

Разновидности погружных насосов

Вибрационные погружные насосы

Такое оборудование для скважин работает за счет вибратора, который запускается с помощью электромагнитного поля. Оно в свою очередь создается за счет прохождения электрического тока через катушку соединенной с устройством, создающим механические колебания.

Связанный со штоком сердечник в катушке втягивается, что приводит к сгибанию мембраны из резины. Так вода поступает в камеру с пружинами, и мембрана выпрямляется, образовывая сильное давление, которое способствует поступлению воды на поверхность.

Преимуществами такой системы считаются:

• длительный срок службы;
• простота обслуживания;
• высокая мощность;
• небольшой размер оборудования;
• невысокая стоимость.

Вибрационные погружные насосы экономичны. Для перемещения одного куба воды на поверхность расходуется только ноль целых и два десятых киловатта. Механизм насоса работает без подшипников в связи, с чем не может перегреваться.

Наряду с высокими характеристиками насос вибрационный имеет свой недостаток. В процессе вибрации попадающий в нижнюю фильтровую систему мусор и песок со дна оседает обратно в скважину и со временем существенно засоряет ее. Это может стать причиной неполадок механизма и остановки работы шахты.

Погружные вибрационные насосы

Центробежные погружные насосы

Прибор для глубоких скважин такого типа считается самым эффективным. Насос имеет спиральный корпус, в котором установлены лопасти и колеса. С помощью электродвигателя происходит вращение этих деталей, что приводит к выталкиванию жидкости наружу. При этом внутри создается высокое давление, а при входе оно понижается.

Насосы обладают целым рядом преимуществ:

• высокая производительность – коэффициент полезного действия составляет более восьмидесяти процентов;
• надежность;
• долговечность;
• полностью автоматизированное управление процессом;
• простота конструкции;
• сравнительно невысокая цена;
• компактность оборудования.

Высота всасывания у таких приборов довольно высокая – до десяти метров. Благодаря этому установку оборудования можно произвести самостоятельно.

При использовании центробежного глубинного насоса отмечаются некоторые недостатки:

• иногда расстояние между поверхностью и уровнем воды не позволяет поступать жидкости к входному патрубку и чтобы привести в работу систему нужно доливать воду самостоятельно;
• при возникновении перебоев электроснабжения поступление воды прекращается.

Попадание большого количества песка в систему насоса может привести к неисправности прибора.

Погружной центробежный насос

Винтовые насосы

В винтовых моделях подъем воды осуществляется по спирали за счет движения ротора находящегося в статоре, который имеет внутреннюю резьбу. Причем действующая винтообразная поверхность статора на два шага больше чем роторная.

Основным его достоинством является возможность перекачивания воды с различными примесями. Потому такие насосы устанавливают в местах, где в воде есть загрязнения в виде песка мелкой фракции или для очистки от мула скважин.

Насос способен переработать на один кубический метр двадцать килограмм различных загрязнений в воде.

К недостаткам использования прибора относится:

• невысокий коэффициент полезного действия – шестьдесят пять процентов;
• высокий уровень шума в процессе работы;
• большой вес и размер оборудования, не позволяющие применение на узких скважинах.

Винтовые насосы в основном используют по мере необходимости как очищающее от загрязнения устройство.

Погружной винтовой насос

Вихревые насосы

Принцип действия такого оборудования имеет схожесть с работой центробежного насоса. Только вихревые конструкции имеют одно колесо, которое затягивает воду изнутри канала и доставляет ее во внешнюю часть. За счет такого процесса создается продольный вихрь.

Давление, образующееся в вихревом насосе в несколько раз выше, чем у центробежного прибора. Помимо этого оборудование имеет:

• простую конструкцию;
• доступное обслуживание;
• способность самовсасывания;
• возможность доставлять воду независимо от противоположного давления в водопроводной системе.

Недостатков в применении такого устройства немного:

• пониженный уровень коэффициента полезного действия – сорок пять процентов в процессе работы;
• непригодность устройства для перекачивания жидкости с наличием абразивных элементов.

Вихревые насосы монтируют в скважинах для организации хорошего напора при небольшой подаче воды.

Погружной вихревой насос

Какими критериями руководствоваться при выборе насоса

Чтобы обеспечить постоянный доступ воды к дому следует внимательно отнестись к выбору оборудования для скважин. Подбор соответствующего насоса осуществляется по таким основным критериям:

1. Необходимый расход воды. Чтобы определится с моделью насоса, предварительно следует рассчитать, сколько воды требуется поставлять в сутки. Отталкиваясь от того что на одного человека требуется в среднем двести литров воды в сутки можно выбрать оборудование, которое не позволит создать дефицит жидкости и наоборот сэкономить на стоимости устройства. Расход воды в выпускаемых насосах может быть разным – от двадцати до двухсот литров в минуту. Также берется во внимание дополнительное использование – полив огорода или частое использование стиральной машины. Для трех членов семьи оптимальным будет насос с мощностью пятьдесят литров в минуту.
2. Глубина скважины. При выборе модели насоса первым делом отталкиваются от определения приемлемой глубины. Такую информацию можно увидеть в паспорте, прилагаемом ко всем моделям оборудования для скважин. При необходимости размер уровня воды в шахте можно вымерять самостоятельно, опустив трос с небольшим грузом в скважину. По сухой части можно определить, сколько метров до поверхности воды.
3. Размер шахты. Диаметр углубления нужен для правильного подбора мощности насоса. Обычно все данные о размерах оставляет фирма, которая проводила бурение скважины, но если информации нет, то измерять придется самостоятельно. Все необходимые замеры в инструкции к оборудованию для скважин указываются в дюймах, поэтому размеры нужно перевести в эту величину.
4. Объем воды за определенный промежуток времени. Такие параметры определяются приблизительно. Для этого следует засечь время в период наполнения водой скважины и ее опустошения. Чтобы получить дебет скважины нужно первую величину разделить на вторую.
5. Уровень напора. Узнать его можно прибавив тридцать метров к измеренной глубине скважины и получившееся число еще раз увеличить на десять процентов. По результату подбирают модель с подходящим напором.
6. Ценовая политика. Иногда приобретая дешевые насосы у неизвестных изготовителей, покупатели сталкиваются проблемой утечки воды из подводных соединительных деталей. Но такая же проблема может возникнуть и с дорогими моделями. Поэтому следует тщательно проверять все пайки перед покупкой и выбирать качественные приборы от известных проверенных производителей. Также следует распределить расходы изначально, так как для работы скважины понадобятся дополнительные устройства, такие как автомат для подключения насоса или трос для соединения.

Учитывая все критерии выбора можно подобрать высокоэффективный насос. Который будет служить бесперебойно много лет.

Популярные модели

Многие производители насосов для скважин давно зарекомендовали себя на рынке. Их продукция имеет хорошие отзывы потребителей. Такие компании обязательно предоставляют гарантийный талон, по которому можно провести бесплатный ремонт техники или обменять на протяжении указанного времени.

Среди лучших изготовителей насосов есть как российские, так и зарубежные компании.

Марка глубинного насоса	Подача воды Л /ч	Мощность Вт	Напор воды м	Диаметр насоса мм
«Водолей»	1800	400	27	100
«Тайфун»	5000	100	65	102
«Aguario ASP»	1000	460	40	102
«Водомет»	3300	460	35	98
«Belamos SP»	2000	800	90	96
«Каскад»	2700	250	42	75
«Aguario ASP 3»	4000	1100	90	85
«Flux»	6000	800	43	88
«Поток»	1500	370	35	—
«Водомет ПРОФ»	3300	460	35	98

Каждый вид насосов для скважин имеет свои преимущества и недостатки. В связи с этим при выборе подходящего оборудования необходимо точно определить, для каких целей будет использоваться устройство, сопоставив все необходимые технические характеристики.

Классификация и виды погружных насосов

Если еще лет 20 назад собственный водопровод и канализация в частном доме считалось чем-то невиданным, то сегодня представить себе современный загородный дом или дачу без этих благ цивилизации довольно сложно. Всё это благодаря разнообразным моделям погружных (глубинных) насосов, которые используются для откачки питьевой и технической воды из скважин, колодцев и водоемов, а также для перекачки загрязненной воды из септиков, выгребных ям и прочих резервуаров.

Главное отличие устройств глубинного типа от самовсасывающих поверхностных насосов состоит в способности погружных устройств подавать воду со значительных глубин на различную высоту. Это, пожалуй, главное достоинство рассматриваемого насосного оборудования, среди других же стоит выделить компактные размеры, тихую работу, простоту в монтаже. К недостаткам погружного насосного оборудования можно отнести большую сложность в эксплуатации и обслуживании, по сравнению с насосами поверхностного типа.

Погружные насосы бывают разные и имеют свою классификацию в зависимости от принципа и условий работы. Мы предлагаем сегодня познакомиться с их основными видами, что значительно облегчит Ваш выбор при посещении специализированного магазина.

Погружные колодезные насосы

Эти устройства используются для откачки слабозагрязненной и чистой воды из колодцев. К преимуществам этого оборудования можно отнести бесшумную работу, простоту монтажа, высокий КПД, компактные габариты. Эти устройства можно условно разделить на два типа:

1. Насосы, оснащенные водозабором в нижней части. Такие устройства имеют определенные ограничения в использовании. Так, их можно устанавливать на глубину не более одного метра от дна. Иначе высока вероятность засасывания ила и песка со дна колодца, что может быстро вывести насосное оборудование из строя.
2. Насосы, оснащенные водозабором по бокам или в верхней части корпуса. Такое оборудование встречается реже. Основное преимущество подобных устройств состоит в возможности установки на любой глубине, в том числе непосредственно на дне колодца.

Погружные скважинные насосы

Используются для откачки питьевой, минеральной, технической воды и прочих жидкостей из скважин. Устанавливаются погружные насосы для скважин непосредственно в скважинах ниже уровня воды. Некоторые модели этого типа способны подавать воду с глубины до 350 метров.

Эти устройства могут иметь различный диаметр, который может составлять от трех до двенадцати дюймов. Разумеется, у разных моделей отличаются и такие характеристики, как мощность, напор и производительность.

Дренажные погружные насосы

Применяются для откачки сточных вод. Нашли широкое применение в коммунальной сфере, на производстве и в быту. Также применяются для орошения земель и полива приусадебных участков. Могут использоваться для перекачки загрязненных вод после затоплений.

Фекальные погружные насосы

Используются для откачки загрязненных вод, в которых могут содержаться крупные частицы и волокна. У входного отверстия подобных устройств устанавливается измельчитель, предотвращающий повреждение или засорение насосного механизма.

Как выбрать поверхностный насос (2018) | Инструменты | Блог

Любая человеческая деятельность, так или иначе, связана с водой. Вода нужна для питья, для приготовления пищи, для отопления, для мытья, для смыва отходов, для полива и т.д.

И, конечно же, намного удобнее, если воду не нужно таскать ведрами, и она течет сама собой.

На вопрос «как этого добиться» ответит, пожалуй, каждый – «поставить насос».

А вот какой насос поставить, и какие у него должны быть характеристики?

На этот вопрос ответить уже не так просто – различия в условиях работы насосов привели к узкой специализации их типов и громадному их разнообразию. Режим работы насоса, чистота воды, требуемое давление, прокачиваемые объемы – все это оказывает прямое влияние на тип используемого насоса.

Неправильно подобранный насос не даст желаемого результата – и это в лучшем случае. В худшем случае он просто выйдет из строя, и вернуть за него деньги не получится – у любого насоса гарантия прекращается при несоответствии условий эксплуатации его параметрам. Поэтому перед покупкой насоса следует тщательно определиться с его назначением и требуемыми характеристиками. И, разумеется, надо понимать, какой параметр за что отвечает.

Погружной или поверхностный?

В некоторых случаях условия эксплуатации четко определяют тип насоса – так, циркуляционный насос бывает только поверхностным, а дренажные насосы практически все погружные.

А вот для забора воды из колодца или скважины уже можно использовать оба вида насосов. И, выбирая поверхностный насос для полива или водоснабжения, следует обратить внимание на его плюсы и минусы в сравнении с погружным.

Преимущества:

— Насос всегда доступен, его проще обслуживать и проще заменить.

— Производительные (более 30 л/мин) поверхностные насосы дешевле погружных с аналогичными параметрами.

Недостатки:

— Небольшая глубина забора – большинство моделей не могут забирать воду с глубины больше 9 м, а на глубинах 5-8 метров их производительность будет много ниже паспортной.

— Высокая шумность – без дополнительной шумоизоляции работу насоса будет слышно в любой точке дома, даже если он расположен в подвале.

— Если насос расположен вне дома, нельзя допускать его замерзания. Помещение, в котором он расположен в холодное время года, придется отапливать

— Малейший подсос воздуха на входе поверхностного насоса с центробежным механизмом приводит к значительному падению производительности.

Таким образом, поверхностный насос будет необходим для организации отопления; удачным решением будет использование его и для полива; для налаживания водоснабжения поверхностный насос имеет смысл использовать только с неглубокими колодцами. Во всех остальных случаях лучше выбирать среди погружных насосов.

Характеристики поверхностных насосов

Вид насоса определяет его область назначения.

— Насосные станции представляют собой комплект из поверхностного насоса, гидроаккумулятора и реле давления.

Поверхностная насосная станция позволяет максимально быстро и просто организовать водоснабжение с постоянным давлением в сети и разбором из нескольких точек.

— Садовые насосы применяются в основном для полива, хотя мощные садовые насосы вполне можно использовать в системе водоснабжения частного дома – если позволит глубина забора воды.

— Поверхностные фекальные насосы позволяют перекачивать бытовые сточные воды в тех случаях, когда невозможно организовать канализацию самотеком.

— Циркуляционный насос применяется для обеспечения циркуляции теплоносителя в системах отопления.

Применение циркуляционного насоса позволяет значительно снизить стоимость системы отопления за счет применения труб меньшего диаметра и упрощения их прокладки.

Механизм насоса

И у вихревых, и у центробежных насосов двигатель вращает рабочее колесо с лопатками, помещенное в цилиндрический корпус.

Особенностями вихревых насосов являются расположения входного и выходного патрубков (по касательной к колесу) и малое (до 0,2 мм) расстояние между корпусом и лопатками. Во время вращения крыльчатки на входном патрубке создается разрежение, под действием которого жидкость попадает внутрь насоса, движется вместе с лопатками колеса по кругу и выбрасывается из выходного патрубка.

Вихревой насос создает на выходе большое давление при небольшом расходе, поэтому вихревые насосы часто применяются при организации систем водоснабжения частных домов: расход в таких системах невелик, а высокое давление позволяет создать хороший напор на втором и даже третьем этаже.

Основной недостаток этой конструкции – её требовательность к чистоте перекачиваемой жидкости: при наличии в воде песка колеса и стенки корпуса быстро изнашиваются, и производительность насоса падает в разы. Кроме того, КПД вихревых насосов ниже, чем у центробежных.

У центробежных насосов жидкость поступает в центр вращающегося колеса, разгоняется лопатками и выбрасывается через выходной патрубок под действием центробежной силы.

Центробежные насосы менее требовательны к чистоте воды, поэтому могут использоваться для забора воды из естественных водоемов. Центробежные насосы используются для полива и для организации водоснабжения, если вода в колодце или скважине недостаточно чистая.

Основной недостаток поверхностных центробежных насосов – повышенные требования к герметичности водозабора. Если входной патрубок будет подсасывать воздух, производительность насоса сильно упадет. Кроме того, перед включением поверхностного центробежного насоса, в его корпус обязательно следует залить воду через заливную горловину. Если этого не сделать, возможен выход насоса из строя.

Потребляемая мощность определяет основные характеристики насоса: его производительность, давление, высоту забора и т.д. Но выбирать насос только по этому параметру не стоит – два насоса с одинаковой мощностью могут сильно отличаться в производительности и создаваемом давлении.

Подбирать насос следует в соответствии с условиями эксплуатации, а мощностью пользоваться как индикатором «честности» производителя: если при схожих с другими моделями параметрах выбранная модель имеет заметно меньшую мощность, то к такой модели следует отнестись с подозрением – особенно, если она выпущена малоизвестным производителем.

Производительность определяет, какой объем воды насос способен прокачать за определенное время. Для разных типов насосов применяются различные способы расчета требуемой производительности, зависящие от множества параметров: глубины забора, дебета скважины, архитектуры и протяженности системы, количества точек разбора, диаметра труб и т.д. Для приблизительной же оценки требуемой производительности можно воспользоваться следующими величинами:

— Для водоснабжения требуемую производительность можно ориентировочно посчитать, умножив количество одновременно открытых кранов на 10 и добавив 20-30% запаса. Так, если допустить, что в доме могут быть одновременно открыты три крана, то производительность насоса должна быть не менее 3*10*1,2 = 36 л/мин.

— Для полива следует просуммировать расход одновременно работающих поливальных устройств и добавить запас 20-30%. Приблизительную оценку здесь давать сложно, потому что расход поливальных устройств может колебаться от единиц литров в минуту в небольших капельных системах до десятков литров в минуту в дождевателях.

Если очень грубо, то производительности до 20 литров в минуту хватит для одновременной работы одного-двух дождевателей, такой насос больше пригоден для ручного полива.

Для одновременной работы нескольких дождевателей, поливающих площадь 3-5 соток, потребуется производительность около 30 литров в минуту.

Для полива площади в 10 соток потребуется производительность в 60-80 литров в минуту.

Для полива больших площадей используются системы автоматического полива, включающие дождеватели по очереди, что снижает требуемую производительность насоса.

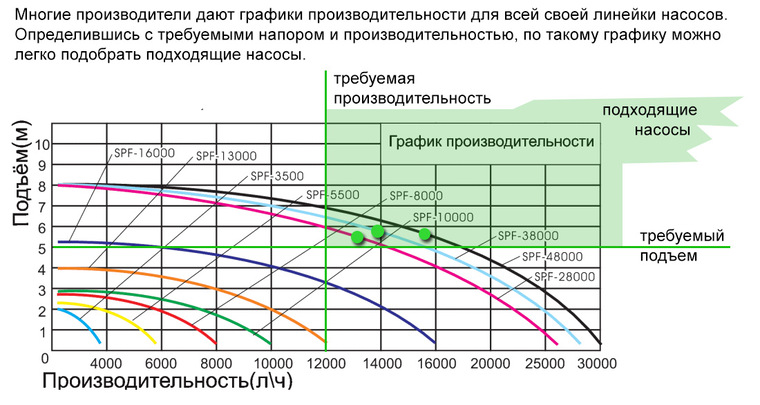

Здесь следует отметить, что указываемая в характеристиках насоса производительность дается для нулевой высоты подъема и нулевой высоты забора. И для полива, и для водоснабжения, чем с большей глубины забирается вода и чем на большую глубину она поднимается, тем производительность насоса ниже. В руководстве по эксплуатации насоса обычно даются графики её зависимости от высоты подъема.

Если графиков нет, можно примерно оценить производительность на нужной высоте, приняв, что на максимальной высоте подъема производительность равна 0.

-Для отопления подсчет производительности производится с помощью теплотехнических расчетов, и пренебрегать ими не стоит: для одной и той же площади отапливаемых помещений потребная производительность насоса может меняться в десятки раз в зависимости от среднегодовой температуры, архитектуры системы отопления, диаметра и протяженности труб, количества и размера радиаторов и т.д.

Для очень грубой оценки можно оценить потребную производительность (в л/мин), поделив площадь помещения на 10 для радиаторного отопления и на 3 – для отопления теплым полом.

Глубина погружения определяет, каково максимальное расстояние от насоса до поверхности воды, т.е., с какой максимальной глубины насос способен забирать воду. Но следует иметь в виду, что при заборе воды с максимальной глубины, его производительность и давление на выходе будут намного ниже.

Насос всегда следует подбирать со значительным запасом по глубине забора и с учетом того, что любая глубина, отличная от 0, снижает производительность насоса – графики зависимости производительности от глубины забора обычно приводятся в руководстве.

Допустимая температура жидкости важна, если предполагается откачка горячих жидкостей. Также на неё следует обратить внимание при выборе циркуляционного насоса. Большинство циркуляционных насосов рассчитано на температуру до 110°С, чего вполне достаточно для любых жидкостных систем отопления. Но встречаются модели с допустимой температурой 60°С – такие рекомендуется устанавливать на системах теплого пола, где температуры редко превышают 30°С.

Подъем воды определяет, какое давление создается на выходе насоса и на какую высоту он способен поднять воду. Так же, как и в случае с глубиной забора, высота подъема, например, в 40 метров, не означает, что на высоте в 40 метров будет течь вода. Высота подъема в 40 метров означает, что выше этой высоты вода течь уже не будет вообще, а на 40 метрах если и будет, то буквально каплями.

Поэтому высоту подъема надо подбирать с запасом. Для ориентировочного расчета подъема воды используется следующая формула: H = 10P + ΔP + ΔH, где P – минимальное давление в верхней точке разбора, для водоснабжения это 2,5-3 бара. ΔP – потери давления на горизонтальных участках трубопровода, примерно считается как 10% от суммарной длины горизонтальных участков. ΔH – перепад высоты между уровнем установки насоса и высотой самой верхней точки разбора.

Например, если длина горизонтальных участков трубопровода составляет 10м, насос установлен на высоте 1 м от земли, а верхняя точка разбора – кран на втором этаже – расположен в 6 м от земли, то требуемый подъем воды будет: Н=10*3+0,1*10+5 = 36 м.

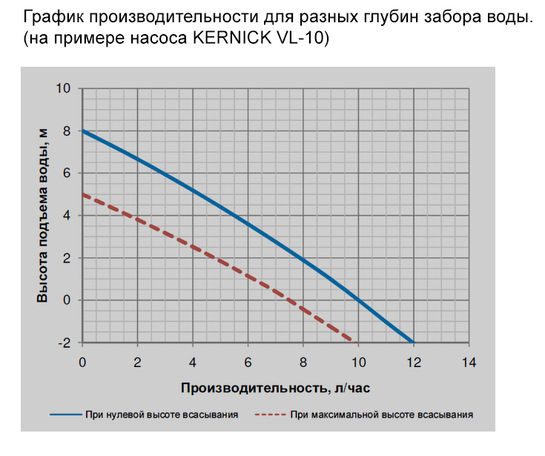

Но имейте в виду, что подъем воды насосов приводится для забора с нулевой глубины. Чем с большей глубины насос забирает воду, тем сильнее падает высота подъема. Если в руководстве насоса приведены графики зависимости выходного давления от глубины забора, следует скорректировать требуемую высоту по ним.

Если графика нет, то для оценки к требуемой высоте можно добавить глубину забора в метрах, умноженную на 1,5. Но учтите, что такой метод расчета довольно груб и неприменим, если глубина забора близка к максимальной (более 80%).

Для вышеприведенного примера, если добавить условие забора с глубины 2 м, расчет будет выглядеть так: Н = 2*1,5+10*3+0,1*10+5 = 39 м. Для лучшего напора воды и для предотвращения падения напора с износом деталей насоса, имеет смысл предусмотреть запас в 20-30%.

Автоматический контроль уровня воды (датчик сухого хода) необходим для любого насоса, особенно, если предполагается его использование в автоматическом режиме. Если датчик сухого хода отсутствует в комплектации насоса, его следует докупить отдельно и подключить насос через него. Пренебрегать датчиком сухого хода не стоит, даже если вы уверены, что вода для насоса никогда не кончится. Всегда возможно повреждение всасывающего шланга, которое – при отсутствии датчика сухого хода – быстро приведет к поломке насоса.

Варианты выбора поверхностных насосов

Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=eiza&f=7-497]маломощных садовых насосов.

Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=eiza&f=3awl]центробежных садовых насосов.

[url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=ek2q]Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.

Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&i=1&mode=list&f=7zttv]поверхностный фекальный насос.

Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать [url=»https://www.dns-shop.ru/catalog/df079c5b31787fd7/poverxnostnye-nasosy/?p=1&mode=list&f=7y6bd]циркуляционный насос.
