Виды кронштейнов: Помощь в выборе креплений для телевизоров и мониторов | Телевизоры и медиа | Блог – Как выбрать кронштейн для телевизора на стену: разновидности моделей, отзывы

как выбрать крепление белого и других цветов? Как подобрать крепежи для телевизоров 55 дюймов и других размеров

Раньше телевизоры из-за их громоздкости можно было установить только на тумбочки. Современные устройства стали намного компактнее и легче, что позволяет размещать их в вертикальной плоскости. Именно такой вид установки чаще всего выбирается современными пользователями. Для этого необходимо приобрести специальное крепление — кронштейн.

Что это такое?

Кронштейн для телевизора представляет собой металлическую конструкцию, которая используется для подвешивания техники. Такие крепления позволяют регулировать расположение устройства, делая его просмотр удобным для каждого из смотрящих. Кронштейны обладают широкими функциональными возможностями, среди которых наиболее важными являются следующие:

• рациональное использование площади помещения;
• безопасное фиксирование телевизора на вертикальной плоскости;
• удобный просмотр;
• гармоничное внедрение техники в любой интерьер помещения.

Также к списку преимуществ можно отнести доступную стоимость, простой монтаж и компактность. Недостатков также хватает, с ними будет полезно познакомиться:

• вместе с монтажом кронштейна нужно побеспокоиться о розетке для подключения телевизора;
• свисающие провода будут сильно портить общую картину, потому для их маскировки нужно приобрести короб;
• рядом с телевизором многие пользователи крепят конструкцию для хранения дополнительного оборудования;
• для самостоятельного монтажа нужен инструмент и некоторые навыки;
• после демонтажа крепления на стене будут оставаться следы, которые придется заделывать;
• крепление нужно подбирать в соответствии с габаритами и весом телевизора, в противном случае кронштейн может не выдержать веса и упасть вместе с дорогостоящей техникой.

Несмотря на все эти недостатки, кронштейны для телевизоров пользуются высокой популярностью.

Виды

Подвесные кронштейны представлены в огромном разнообразии. Производители этого крепежа учитывают все пожелания пользователей и ориентируются на мировые тенденции. Все разнообразие кронштейнов делится на несколько больших групп.

• Фиксированные модели не позволяют менять поворот и наклон телевизора, они являются самым доступным, но не самым удобным вариантом. Зато по надежности не имеют себе равных. Телевизор крепится подобно картине и находится в одном положении. Интересными будут фиксированные модели с полками, на которых можно расположить дополнительное оборудование.
• Наклонные кронштейны выделяются компактностью, угол вертикального наклона может достигать 20 градусов.

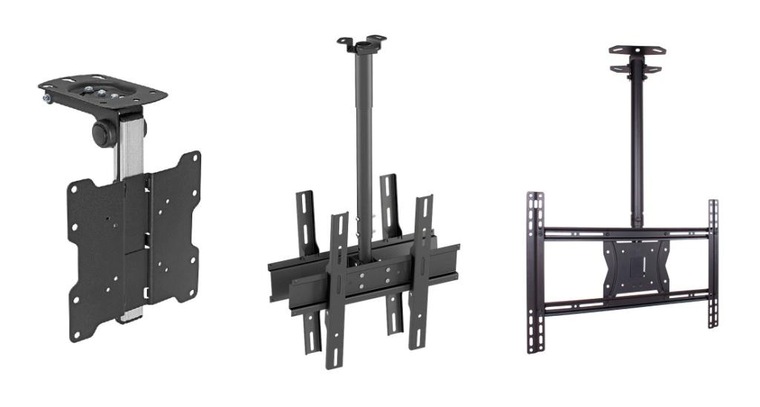

• Потолочные кронштейны позволяют менять положение техники в большом диапазоне, но такие конструкции могут устанавливаться только в помещениях с высокими потолками и свободной планировкой. Панель фиксируется на трубе (штанге), которая крепится на потолке. Такие крепления часто встречаются в торговых центрах и прочих публичных местах, где телевизоры используются для рекламы. Потолочные крепления оснащаются газлифтом или телескопическими системами регулирования положения экрана. Эти варианты являются наиболее популярными.
• Напольные стойки не пользуются высокой популярностью среди российских пользователей, но все же такие конструкции выпускаются многими фирмами. Их основные преимущества заключаются в мобильности и компактности. Выбор подобных подставок актуален, когда речь идет про крупногабаритные телевизоры, которые не получается установить на столик/тумбу. Также напольные передвижные конструкции служат альтернативой в случаях с гипсокартонными стенами, которые способны выдержать лишь небольшие устройства.
• Еще более редкими являются колонные системы и крепления для труб. Такие конструкции нужно выбирать в соответствии с дизайном помещения, тщательно продумывая удобные точки для просмотра телевизора.

Не менее интересно будет ознакомиться и с другими моделями.

Поворотный

Поворотные выдвижные кронштейны позволяют поворачивать и выдвигать экран вперед. В большинстве случаев такие конструкции могут размещаться на любых вертикальных конструкциях (на трубах, стенах, колоннах, даже мебели).

Угловой

Угловые держатели — это редкое явление для российских магазинов, но все же можно найти и такие модели. Они позволяют экономить место в помещении и компактно располагать телевизор в небольшой комнате.

Некоторые производители предлагают универсальные конструкции, которые можно располагать в углу и на стене.

Наклонно-поворотный

Наклонно-поворотные модели считаются наиболее удобными, соответственно, являются самыми популярными. Простым движением руки пользователь может менять положение телевизора. Стоимость такого подвижного крепежа довольно высокая, но его преимущества очевидны. Подобные конструкции стоит выбирать в том случае, если телевизор используется в качестве медиацентра. Наклонно-поворотные кронштейны отличаются количеством «колен». Обычно их число варьируется в пределах от 1 до 3. Количество «колен» будет определять угол поворота. Длинные крепления с двумя и тремя элементами подходят для телевизоров с большой диагональю.

Новинкой являются

моторизированные модели с дистанционным управлением.

С такими моторизованными конструкциями менять положение телевизора можно при помощи компактного пульта.

Размеры

Современные кронштейны для телевизоров отличаются не только типом и дизайном, но и размерами. На этот параметр обязательно нужно обращать внимание. На креплениях производители указывают подходящие диаметры телевизоров, например, для 55 дюймов или 50, 40 дюймов или 49. Но этой информации недостаточно для выбора правильного крепления. Выбрать подходящий размер кронштейна для телевизора поможет стандарт VESA.

Под этим понятием подразумеваются схемы расположения отверстий для крепежа телевизора. Обозначаются двумя числами, например, 200х200 или 100х100, 200х100 или 100х200, 300х300 или 400×400. В этих наборах цифр первое значение обозначает расстояние, которое должно присутствовать между болтами в горизонтальном отношении. Второе значение — это расстояние по вертикали.

Показатели VESA находятся в пределах от 50х50 до 800х400. Соответственно, для маленького телевизора, например, с диагональю 32 дюйма, подойдет кронштейн со средними размерами VESA. Но лучше брать крепление с небольшим запасом.

Для большого экрана, например, на 65 или 75 дюймов, нужен кронштейн с максимальными показателями VESA.

Лучшие модели

Открывает наш рейтинг небольшой наклонно-поворотный кронштейн Kromax Techno-1. Он рассчитан для экранов с диагональю от 10 до 26 дюймов и весом до 15 кг. Угол наклона колеблется в пределах 15 градусов, а положение в горизонтальной плоскости меняется на 180 градусов. Конструкция оснащается пластиковыми стяжками, которые позволяют аккуратно уложить провода.

Среди фиксированных кронштейнов привлекает внимание и модель Digis DSM21-44F. Она рассчитана на телевизоры с диагональю экрана от 32 до 55 дюймов. Производитель побеспокоился о пользователе и упростил для него процесс монтажа, добавив в конструкцию пузырьковый уровень и вложив полный комплект необходимых соединений и креплений.

Сюда еще остается добавить высокую надежность и долговечность конструкции — не зря производитель предоставляет годичную гарантию.

Среди потолочных креплений мы выделили модель NB T560-15. Наклонно-поворотная конструкция подходит под плазмы с диагональю от 32 до 57 дюймов. Телескопическая штанга позволяет менять угол наклона в пределах 20 градусов, а угол поворота меняется до 60 градусов. Недостатком является черный цвет, который будет выделяться в помещениях, оформленных в светлых тонах. Производитель не выпускает эту модель в других цветах, что было бы уместным.

Серебристое наклонно-поворотное крепление NB F400 смотрится солидно и презентабельно. Кронштейн рассчитан на телевизоры с диагональю до 60 дюймов и максимальным весом на уровне 23 кг. Изменение положения телевизора обеспечивается двумя газовыми пружинами. Система кабель-менеджмента является приятным дополнением.

Завершим обзор моторизированной моделью KC Lifts SLI500 с потолочным типом крепления. Моторизированный привод позволяет при помощи пульта управления менять угол наклона до 90 градусов. Такую конструкцию можно использовать для монтажа телевизоров с диагональю до 70 дюймов.

Максимальный вес, который способен выдержать кронштейн, находится на уровне всего 10 кг, что является недостатком этой модели.

Как правильно выбрать?

Кронштейн важно четко подобрать под телевизор. Во внимание должны приниматься рекомендации, которые производитель указывает к каждой своей модели. Советы от специалистов помогут сделать верный выбор.

• Крепление лучше выбирать с небольшим запасом. При замене старого телевизора на модель с большей диагональю не придется менять кронштейн.
• Каждое крепление рассчитано на определенный вес. Этот параметр обязательно должен учитываться. Лучше выбирать телевизионный кронштейн с запасом по весу.
• Форма и размеры крепежных пластин не должны закрывать вентиляционные отверстия на телевизоре.
• При выборе наклонно-поворотных кронштейнов нужно сопоставлять их возможности со свободным расстоянием до стен и диагональю плазмы. Она должна легко менять свое положение, не цепляться за элементы интерьера и стены.
• Предпочтительными являются модели с полным комплектом, который включает в себя все необходимые расходники для монтажа. Приятным бонусом являются каналы для прокладки проводов с телевизора.
• С фиксированными кронштейнами телевизор практически вплотную крепится к стене. Потому нужно учитывать возможность свободного доступа к дополнительным функциям агрегата (подключение антенны, HDMI, flash-накопителя). В случае с изогнутыми телевизорами эта проблема отпадает сама собой.
• Кронштейны также должны подбираться в соответствии с дизайном помещения. Эта деталь интерьера не должна быть выразительной и «кричащей». Лучше отдавать предпочтение классическим белым, черным или металлизированным моделям.
• Тип крепления и его функциональные возможности должны соответствовать особенностям использования техники и интенсивности ее эксплуатации. Например, для спальни можно выбрать простую модель, поскольку телевизор будет по большей части направлен на кровать и в регулировке его положения особой необходимости не будет.
• Сейчас в большом количестве стали появляться ультратонкие кронштейны для телевизоров. Производители обещают высокие эксплуатационные характеристики и способность выдерживать большой вес. Несмотря на это, специалисты не советуют устанавливать на такие крепления большие телевизоры.

Где разместить?

Мало выбрать подходящее крепление, для него еще нужно подобрать правильное место. Разнообразие креплений позволяет размещать телевизор практически в любом месте. Но важно выбрать правильное расположение, чтобы в дальнейшем не пришлось перевешивать телевизор. При выборе места для кронштейна нужно ориентироваться на следующие моменты:

• размеры телевизора;
• технические характеристики кронштейна;
• периодичность перестановки мебели в помещении с телевизором;
• общий дизайн интерьера и гармоничность общей конструкции;
• близость расположения мебели и стен к телевизору, что позволит уберечь технику от перегрева в результате недостаточной циркуляции воздуха.

Отдельным пунктом стоит высота размещения экрана. По правилам, телевизор должен располагаться напротив глаз. В этом случае на шею и спину не будет оказываться повышенное давление, а глаза будут меньше уставать.

Допустимы небольшие отклонения вверх или вниз.

Особенности монтажа

Не каждому человеку будет сразу понятно, как выполнить монтаж крепления для телевизора. К тому же без определенных познаний и навыков можно допустить ошибки, исправить которые будет весьма проблематично. В целом установка кронштейна своими руками ничего сложного не представляет.

Подготовленная нами инструкция поможет разобраться в этом деле.

1. Выбрав подходящее место для размещения телевизора, необходимо сделать отметки на стене. Обычно чертится линия по нижней стороне кронштейна. Обязательно должен использоваться строительный уровень, что позволит с первого раза повесить телевизор ровно.
2. Прикладываем крепление к стене и отмечаем точками места для отверстий. Некоторые производители добавляют в стандартную комплектацию шаблон или уровень, что существенно облегчает процесс монтажа.
3. При помощи дрели или перфоратора высверливаем отверстия в соответствии с отметками. Молотком вбиваем дюбеля или анкера.
4. Болтами крепим пластину и сам кронштейн к поверхности. Обязательно проверяем надежность его установки. Только после этого фиксируем телевизор.

Обычно комплектация кронштейнов включает в себя необходимые болты и прочие расходники. Но так бывает не всегда.

Более того, для работы со стенами из гипсокартона придется дополнительно купить соответствующие крепежи.

О том, как повесить телевизор на стену, вы можете узнать в следующем видео.

Как повесить телевизор на кронштейн | Телевизоры | Блог

Если вы собираетесь повесить телевизор на стену, то вам потребуется убедиться в надежности стенного материала, изучить конструкцию кронштейна и подготовить необходимый инструмент.

Первоочередная задача – определить материал стены. На поверхности из бетона и кирпича можно вешать любые модели телевизоров. На стены из гипсокартона или аналогичного материала рекомендуется устанавливатьмодели массой до 15 килограммов, но только при использовании специального крепежа. Если телевизор весит более 15 килограмм, то потребуется предварительно сделать под гипсокартоном металлический профиль или создавать нишу.

Виды и особенности кронштейнов для ТВ

Удобство использования телевизора зависит от используемого кронштейна. В комплекте к некоторым моделям ТВ поставляются стандартные навесные конструкции, но они не всегда удовлетворяют требованиям пользователя. Выпускаются несколько основных видов кронштейнов:

• Фиксированные. Крепление неподвижное, плотнее остальных прилегает к стене и считается максимально надежным, поскольку не включает движущихся деталей. Изготавливается в двух подвидах – пластиной и пластиной с двумя опорами.

• Наклонные. Крепления схожи с фиксированными, но имеют в конструкции регулируемые опоры, которые можно наклонять на определенный градус. Для большинства моделей наклон не превышает 20°.

• Поворотные. Имеют одну или две направляющих, с помощью которых можно двигать телевизор в горизонтальной плоскости.
• Комбинированные. Позволяют двигать ТВ влево и вправо, а также менять угол наклона.

Помните, для тяжеловесных моделей телевизоров не подходят стены из пустотелого кирпича и гипсокартона.

На упаковке современных кронштейнов есть указания по ограничениям диагонали и веса. Вам необходимо ориентироваться именно на максимальную массу, которую может выдержать кронштейн. Вес телевизора можно узнать из технической документации или в Интернет. Также убедитесь, что отверстия на телевизоре соответствуют аналогичным на кронштейне.

Инструмент для крепления кронштейна

Как только необходимый кронштейн куплен, подготовьте монтажный инструмент. В этот список входит:

• Отвертка (желательно с трещоткой). Понадобится для установки телевизора на кронштейне.
• Перфоратор (для кирпичных и бетонных стен) или дрель (для гипсокартона) со сверлом.
• Молоток для забивания дюбелей.
• Крепежные элементы: болты с дюбелями, шайбы.
• Карандаш, малярный скотч, уровень.

Диаметр сверла должен соответствовать диаметру используемого дюбеля. Стандартный дюбель 10×61 и шуруп 6х80 способны выдержать нагрузку в 15 килограммов. Некоторые модели крепежей могут выдержать до 28 килограммов.

Как правильно установить кронштейн для ТВ

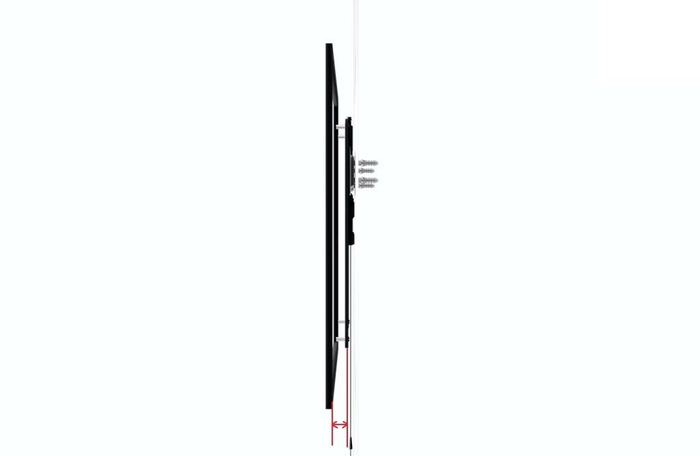

Пристенный фиксированный кронштейн плотнее всего прилегает к стене, поэтому у некоторых телевизоров появляется проблема с подключением проводов из-за недостаточного просвета.

Если в вашем ТВ разъемы подключения расположены перпендикулярно стене и провода слишком гнутся, то потребуется увеличить расстояние. Пригодятся дополнительные шайбы, с помощью которых можно отодвинуть телевизор от стены на 1-2 сантиметра.

Учитывайте это и при покупке наклонных моделей кронштейнов, так как из-за сетевого или коаксиального кабеля, свисающего внизу, телевизор не сможет наклоняться.

При установке поворотных пристенных кронштейнов учитывайте максимальный угол поворота. Разверните конструкцию в крайнее левое и крайнее правое положения. Убедитесь, что телевизор не задевает стену или другие предметы. Если в конструкции кронштейна не предусмотрены пазы под провода, проследите, что свисающие кабели имеют свободный ход.

Большинство поворотных механизмов используют кронштейн с бабочкой. В редких случаях панель выпирает за пределы ТВ или закрывает собой разъемы для подключения. Такие моменты лучше проверять перед покупкой. В редких случаях можно отпилить лишние части, но это может снизить прочность всей панели.

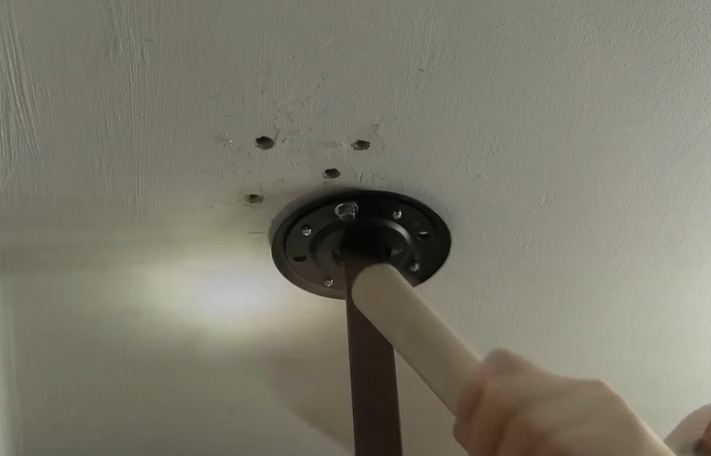

Самая сложная — установка потолочных кронштейнов, поскольку работы выполняются буквально на весу. Рекомендуется сперва сделать одно отверстие в потолке, после чего наживить болт. Далее, поворачивая «блин» вокруг своей оси, наметить места для остальных отверстий. Так вы сэкономите время на разметке.

Собирать пыль можно пылесосом или с помощью самодельной бумажной насадки на дрель.

Второй нюанс – проводка. Большинство кронштейнов имеют полую вертикальную штангу, внутри которой можно уложить провода. Сделайте это перед тем, как подвешивать уже непосредственно телевизор.

Для проверки прочности на кронштейн можно повесить груз, соизмеримый с весом самого телевизора. Убедитесь, что у вертикальной штанги полностью отсутствует любой люфт.

Пошаговая инструкция по установке кронштейна на бетон и кирпич

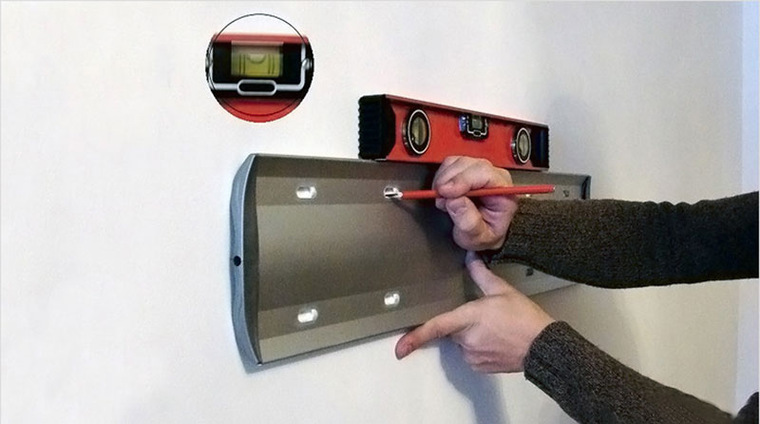

Первый этап – выбор места под установку. Приложите кронштейн к стене, по уровню убедитесь, что конструкция стоит ровно. Далее с помощью карандаша отметьте места, где необходимо просверлить отверстия.

Фиксированные неподвижные, а также наклонные и комбинированные кронштейны с пластиной могут иметь больше четырех отверстий для болтов. Обязательными являются четыре крепежа по углам, но дополнительно можно установить пятый в центре сверху.

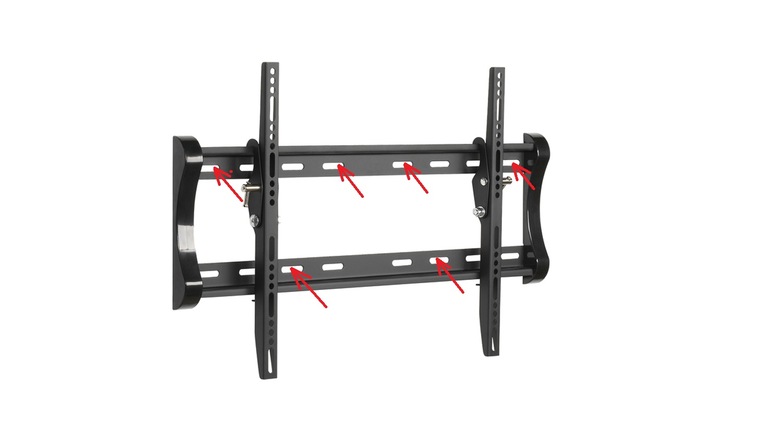

Распространенной является шахматная комбинация с двумя болтами снизу и четырьмя сверху.

Для опор с вертикально расположенной основой обычно достаточно двух или трех болтов.

Основы потолочных кронштейнов имеют от 3 до 8 отверстий. Рекомендуется использовать каждое из них.

После этого возьмите перфоратор с соответствующим сверлом и начните сверлить отверстия. Проследите, чтобы дрель входила перпендикулярно плоскости стены.

Также не стоит двигать сверло вперед и назад для удаления крошки. Это приведет к расширению отверстия, и дюбель впоследствии может сидеть неплотно, из-за чего снизится его нагрузочная способность.

«Чтобы мусор из-под сверла не падал на пол, сделайте бумажный пакетик и с помощью бумажного скотчазакрепите его под отверстиями».

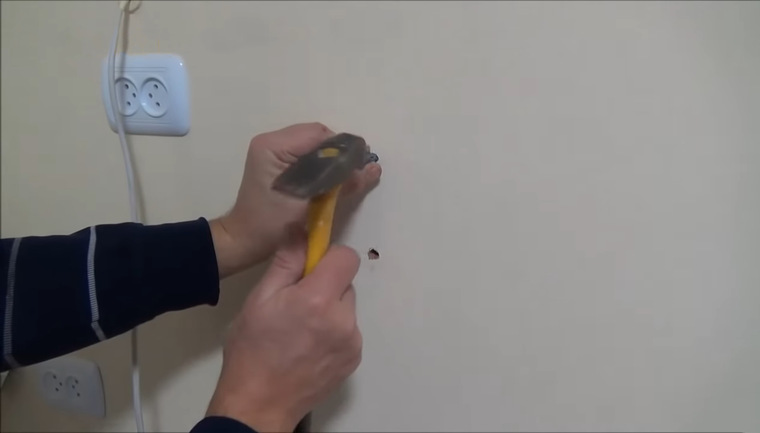

При помощи молотка осторожно вбейте дюбели в ранее просверленные отверстия. Обратите внимание, что дюбели не должны выступать, но и вгонять глубоко в стену их не нужно.

Наложите на дюбели кронштейн и вставьте болты в отверстия. Обязательно убедитесь, что кронштейн стоит ровно по горизонтали. После этого можно закручивать крепежи отверткой или гаечным ключом. Правильная методика затягивания, как и в случае с автомобильной покрышкой – крест-накрест.

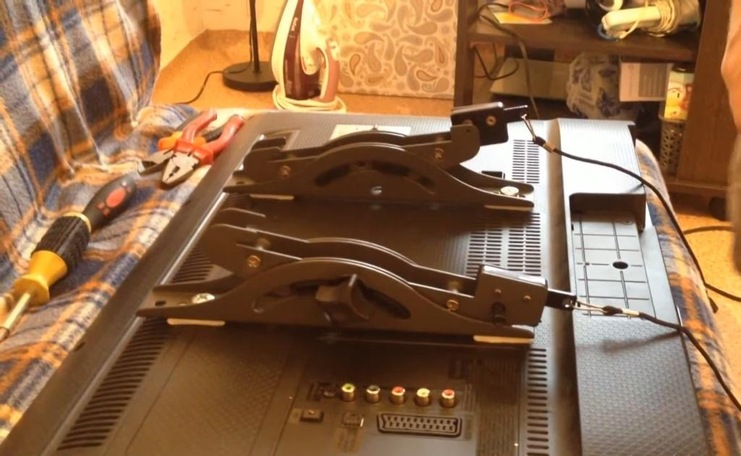

Далее необходимо установить телевизор на кронштейн. Если техника легкая, то делать это можно вдвоем – один человек держит ТВ, а другой наживляет болты. Для тяжеловесных моделей рекомендуется отсоединить от кронштейна соединительные детали (пару направляющих или элемент бабочку) и прикрепить сперва их, после чего повесить всю конструкцию с телевизором на кронштейн.

Распространенная проблема — когда комплектные детали длиннее посадочных отверстий. Иногда отверстия располагаются не в одной плоскости, что затрудняет установку. Решением в большинстве случаев являются шайбы, с помощью которых компенсируется лишняя длина.

«Крепежный элемент должен входить в корпус минимум на пять оборотов!»

После установки проверьте ход механизма наклона и поворота, если они предусмотрены конструкцией.

Как закрепить кронштейн на гипсокартоне

Рыхлые материалы, такие как гипсокартон и его аналоги имеют худшую несущую способность по сравнению с бетоном, кирпичом и деревянным массивом. Чтобы телевизор и кронштейн не свалились под своим весом, необходимо использовать специальный дюбель «бабочка», он же «молли».

Деталь имеет в конструкции специальные шипы, которые предотвращают поворот и прогиб в листах гипсокартона. Многие пользователи рекомендуют покупать полностью металлический дюбель, который выдерживает до 35 килограмм. Нейлоновые или пластиковые части недостаточно надежны и не способны выдержать высоких нагрузок. В качестве альтернативы для телевизоров массой до 15 килограммов можно использовать дюбели «крокодилы» или крепеж «хартмут».

Как выбрать кронштейн для прицела – особенности, разновидности и обзор

При установке прицела на оружие важно правильно подобрать крепление – от этого зависит точность стрельбы и удобство использования оптики. В данной статье мы собрали всю необходимую информацию о кронштейнах от разновидностей посадочных мест до особенностей установки.

Содержание

Разновидности посадочных мест

Перед началом подбора кронштейна необходимо ответить на два вопроса – на что будет устанавливаться кронштейн и вид прицела. Чтобы ответить на первый достаточно взглянуть на свое ружье и определить тип посадочного места. Производители оружия используют различные типы, мы собрали все виды и расскажем о них подробно.

Основные типы посадочных мест на оружии:

Ласточкин хвост	Weaver Picatinny	Боковое крепление	Вентилируемая планка

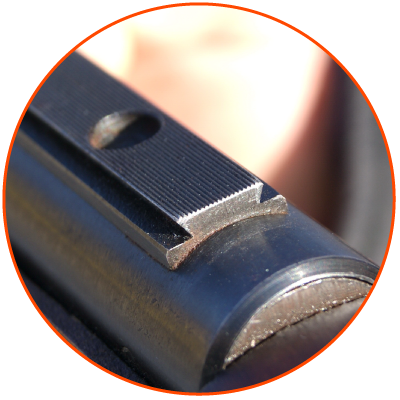

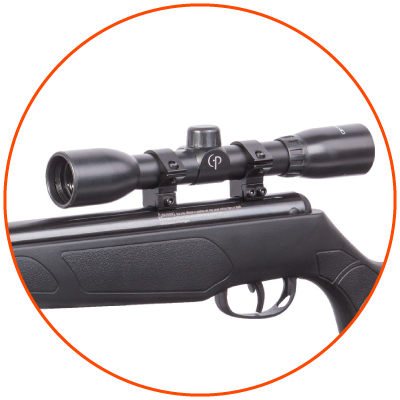

Крепление «Ласточкин хвост»

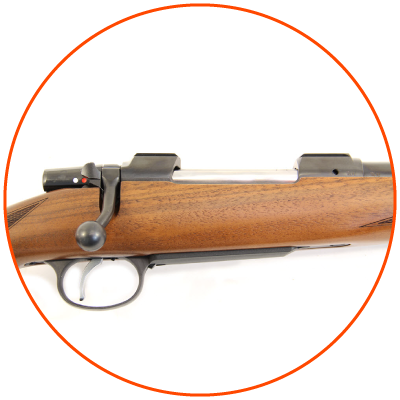

Крепление «ласточкин хвост» является одним из первых и до сих пор существующим соединением. Крепление в срезе представляет собой равностороннюю трапецию, которая напоминает хвост ласточки, за что и получило свое название. Подобное соединение можно встретить во многих сферах, например, в столярном ремесле или машиностроении. Ширина «ласточкиного хвоста» на ружьях варьируется от 6 до 19 мм. «Ласточкин хвост» на ружьях может иметь некоторые особенности, например:

• Округлое или прямое основание


Под прямое основание выпускаются практически все моноблочные кронштейны и кольца. Это основной вид «ласточкиного хвоста»	Округлое основание «ласточкиного хвоста» встречается реже, в основном на пневматических винтовках. При установке нужно подбирать кронштейны с соответствующей формой.

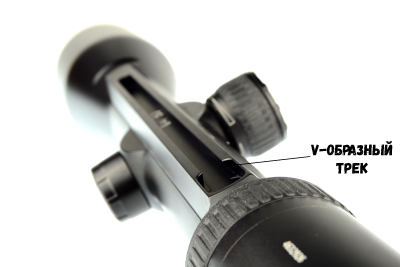

При выборе кронштейна на «ласточкин хвост» обратите внимание на поверхность планки. Кронштейны, установленные не на свое основание, не дают правильной посадки, что, безусловно, скажется на устойчивости.

• Продольное или раздельное основание


Основание может иметь продольный или раздельный профиль. Часто между двумя посадочными местами располагается выемка с механизмом удаления гильз.

Продольное основание винтовки Stoeger	Раздельное основание винтовки CZ-550

При продольном основании возможна установка любых кронштейнов с «ласточкиным хвостом» соответствующей ширины.

При раздельном основании используются кронштейны или кольца с определенной шириной между стоками и высотой, не мешающие вылету гильз. Часто в таких случаях устанавливают раздельные кольца или поворотные быки.

---

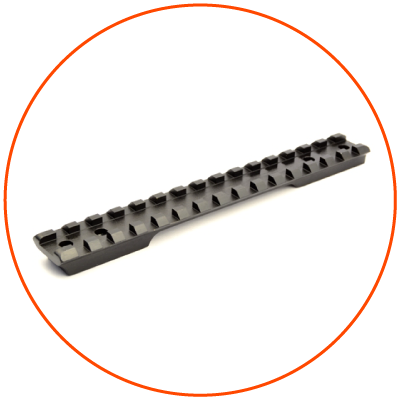

Крепление Weaver и Picatinny

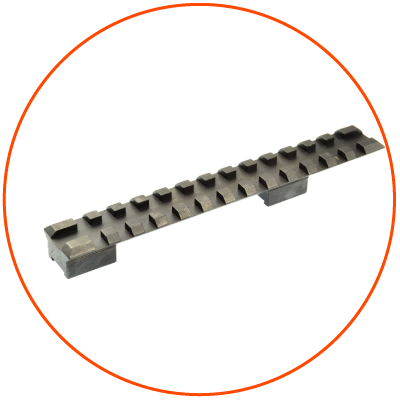

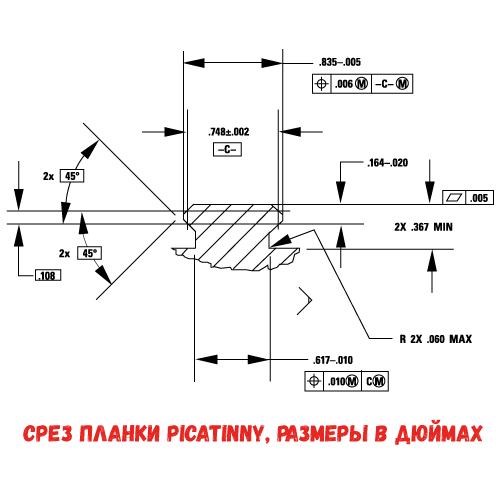

Крепления Weaver и Picatinny представляют собой планку, ширина которой составляет 21 мм. Отличительная черта – наличие поперечных прорезей для стопоров кронштейнов. Срез планки представляет собой прямоугольник со скошенными углами:

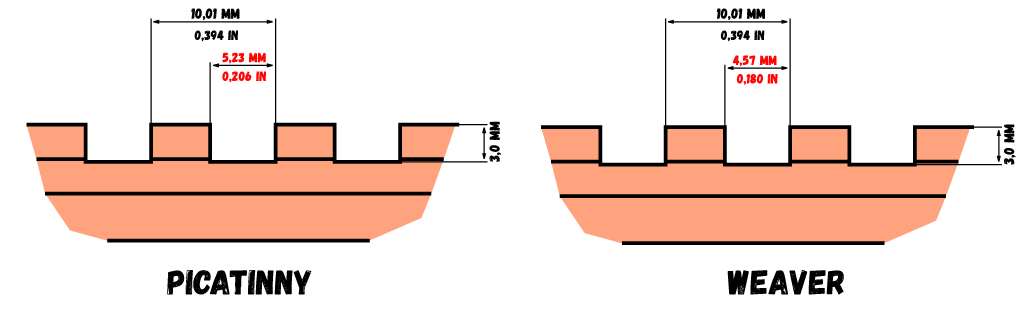

Визуально крепления Weaver и Picatinny схожи, различия заключаются в ширине прорези и иногда в шаге:

Планки Weaver и Picatinny имеют нормы допуска, поэтому на практике утверждать точность значений, представленных выше на схеме, не стоит. Главное правило при подборе крепления на эти планки гласит:

• Кронштейны под Weaver можно устанавливать на планки Picatinny и Weaver.
• Кронштейны под Picatinny нельзя устанавливать на планки Weaver.


---

Боковое крепление

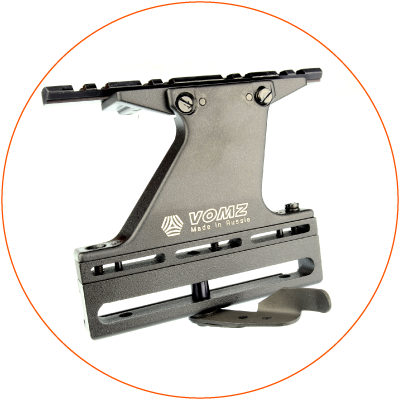

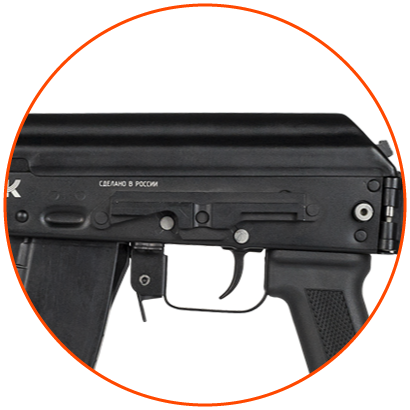

На карабинах отечественного производства, созданных на базе АК, в большинстве случаев установлены боковые планки. Если рассмотреть срез, то можно заметить сходство с креплением «ласточкин хвост», но из-за ряда особенностей крепление имеет собственное название. Во-первых, как понятно из названия, планка расположена сбоку, а значит, имеет другой принцип установки кронштейнов. Во-вторых, в зависимости от типа оружия на боковой планке по-особому располагаются стопор кронштейна и технологические выемки.

В оптической сфере устоялись термины «боковое крепление» и «боковая планка». Если речь идет о «ласточкином хвосте», то предполагается посадочное место, расположенное на верхней части ствольной коробки.

Ширина боковой планки может отличаться и, в зависимости от карабина, имеет размер от 11 до 15 мм. Кронштейн подбирается под конкретное ружье, так как важна ширина, высота посадки кронштейна и расположение стопора. Ниже представлен пример расположения стопора у Сайги и Тигра:

---

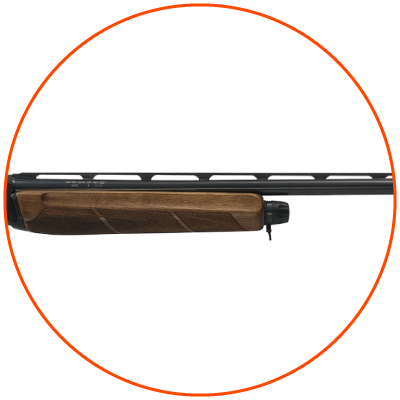

Вентилируемая планка

Еще одна разновидность посадочного места – вентилируемая планка. Стоит сразу отметить, что это способ имеет ограничение по весу устанавливаемого оптического прибора. Магазин «Комбат» рекомендует устанавливать на вентилируемую планку только легкие коллиматорные прицелы, иначе при выстреле возможен отрыв планки от ружья.

Вентилируемая планка имеет назначение отвода лишнего тепла при нагреве ствола, поэтому, в большинстве случаев, оснащена поперечными отверстиями. Существуют переходные кронштейны, которые создают на вентилируемой планке посадочные места Weaver или «ласточкин хвост» за счет этих отверстий, впоследствии на них устанавливаются коллиматорные прицелы. Ширина вентилируемой планки варьируется в диапазоне от 6 до 13 мм. Некоторые бренды выпускают коллиматоры, имеющие крепление под вентилируемую планку, тем самым не требуется использовать переходник. Вентилируемая планка, особенно на зарубежных ружьях, часто выступает в качестве декоративного элемента, поэтому можно встретить такие формы отверстий: прямоугольные со скругленными углами, овальные, треугольные и прочие. Это необходимо учитывать при установке. Для подбора переходника на вентилируемую планку необходимо знать ширину и высоту планки, ширину и высоту отверстий, расстояние между отверстиями. По схемам на нашем сайте вы без труда подберете переходник.

---

Особенности креплений

В данном разделе мы рассмотрим, какие особенности имеют кронштейны при установке разных типов оптических приборов.

Использование планок Weaver и Picatinny

Один из распространенных способов установки дневных, ночных и тепловизионных прицелов – крепление через планки Weaver и Picatinny. Этот вид крепления считается универсальным, так как позволяет использовать одну базу для нескольких типов приборов. Большинство коллиматорных прицелов, подствольных фонарей и аксессуаров изготавливаются с интегрированным креплением под Weaver.

Преимущества Weaver/Picatinny по сравнению с креплением «ласточкин хвост»:

• Крепление «ласточкин хвост» из-за стопора требует установки кронштейнов только в одном положении, а прорези на планке Weaver позволяют установить кронштейны и прицелы в любое положение, тем самым проще обеспечить удобное и безопасное расстояние от глаза.
• Ширина Weaver больше стандартного «ласточкиного хвоста», поэтому шире площадь соприкосновения — при правильной установке кронштейны Weaver меньше подвержены срыву.

Крепление Weaver/Picatinny имеет вид:

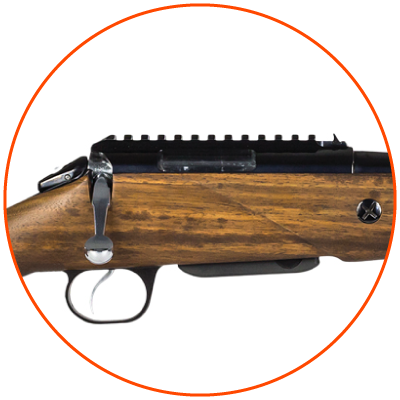

• Основания для создания посадочного места, например:

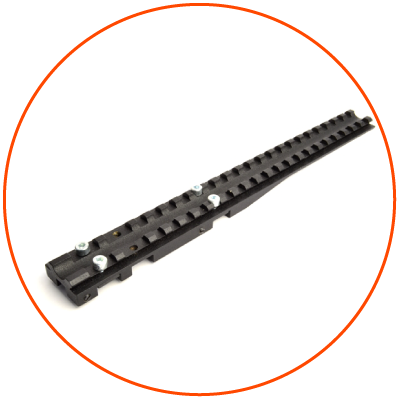

Планка Weaver на Franchi Horizon	Кронштейн Weaver на Blaser

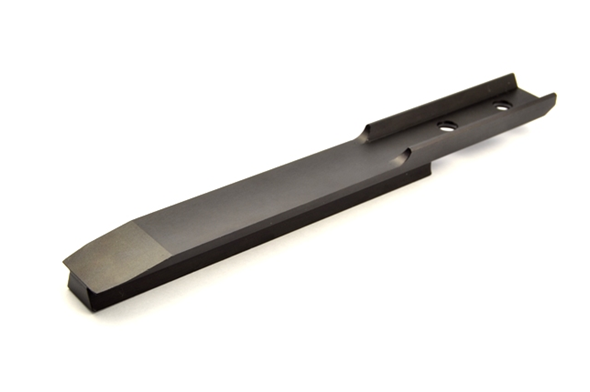

• Переходных кронштейнов с других видов посадочных мест, например:

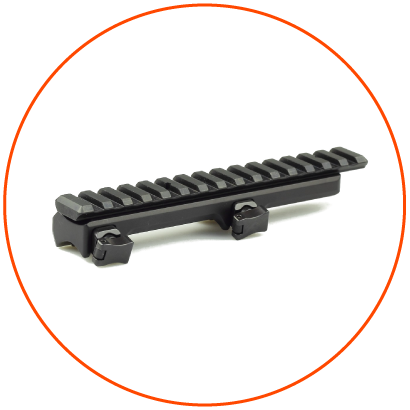

Кронштейн Weaver на «ласточкин хвост» CZ452	Кронштейн Weaver на вентилируемую планку ИЖ-27

---

Подбор высоты колец для прицела

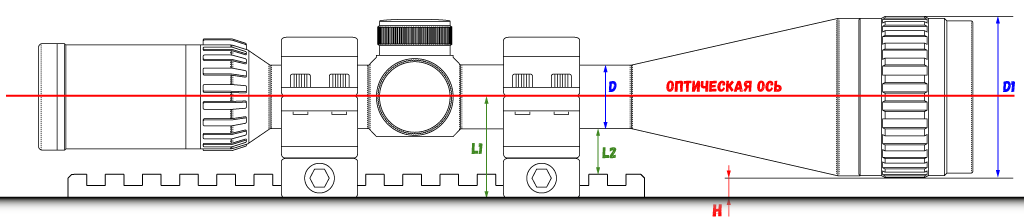

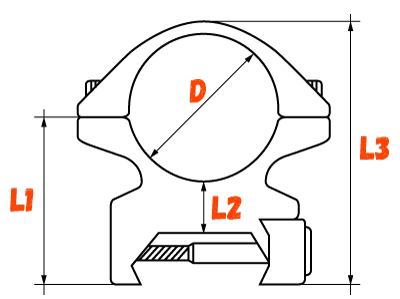

Дневные оптические прицелы устанавливаются через посадочные кольца, которые отличаются высотой. Производители кронштейнов указывают в названиях значение высоты несколькими способами, например:

L1 – высота от нижней части посадочного места до оптической оси (середины кольца) L2 – высота от верхней плоскости посадочного места до низа кольца L3 – общая высота кольца D – посадочный диаметр прицела D1 – общий диаметр объектива H – расстояние от нижней точки прицела до ружья*

* — до ствола ружья или до крайней точки, например, до механического прицела или посадочной планки.

Многообразие высот колец связано с различием диаметров объективов прицела. Если кольцо будет слишком низким, то прицел просто не встанет на оружие, но и не всегда удобно слишком высокое расположение прицела. Диаметр объектива измеряется по внешнему габариту прицела с учетом кольца фокусировки и защитной крышки при наличии таковых.

Для оптимального расположения значение H должно быть больше нуля, иначе прицел просто не встанет на оружие:

0 < H = L1 – D1/2

0 < H = D/2 +L2

---

Нюансы установки боковых кронштейнов

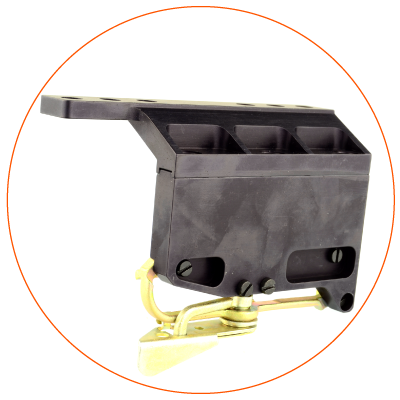

Популярность боковых кронштейнов связана с распространенным в России оружием семейства АК с соответствующим креплением. Кронштейны очень просто устанавливать, соединение получается прочным, а при повторной переустановке, в зависимости от качества производства, сохраняются пристрелочные данные. В связи с распространением подвидов оружия, конструктивное расположение планки относительно ствольной коробки может существенно отличатся. Основные различия заключаются в высоте и удалении относительно глаза. Самыми распространенными видами считаются кронштейны:

• на «Тигр» – низкий профиль (боковая планка расположена высоко), большее удаление в сторону ствола ружья, в некоторых случаях подходят на разновидности карабина Симонова;
• на «Сайгу» — профиль высокий (боковая планка расположена низко), преимущественно удаление в сторону глаза стрелка, подходит на некоторые разновидности «Вепрь».


Для решения задач по установке бокового крепления можно воспользоваться двумя вариантами – установить один кронштейн, предназначенный под конкретный тип прицела, или использовать переходной кронштейн под Weaver.

Ниже представлены плюсы и минусы двух вариантов крепления:

---

Крепление «Европризма»

Для установки прицелов ночного видения и тепловизоров часто используется крепление «европризма,» которая также имеет название LM-призма или LM-шина. Особенность этого типа – возможность создать индивидуальный кронштейн для определенного ружья. Стандартная европризма имеет следующий вид:

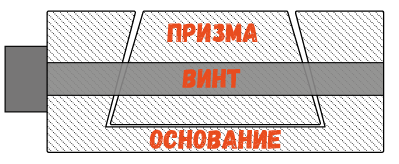

Верхняя часть Европризмы представляет собой ответную часть для основания прицела, нижняя – трапецию.

Сложность установки данного крепления заключается в дополнительном сверлении европризмы для поперечных стяжных винтов. Это процедуру производят в профессиональных оружейных мастерских. В результате при установке подбирается индивидуальное для стрелка удаление выходного зрачка.

---

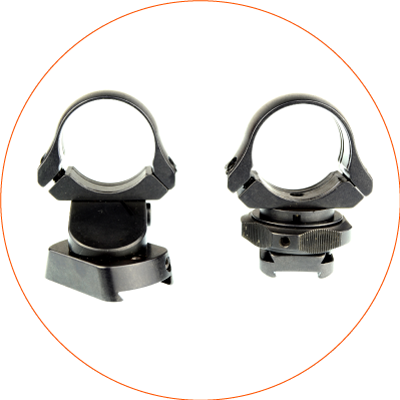

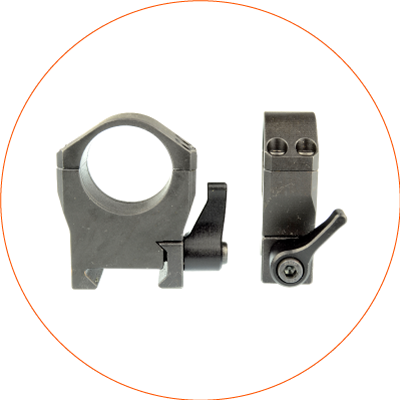

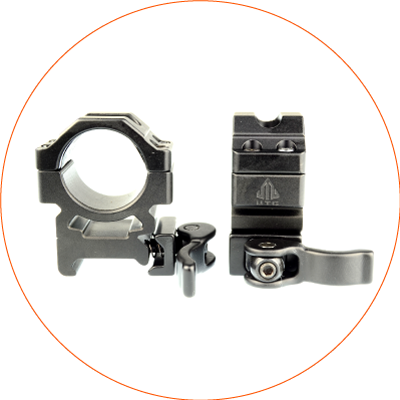

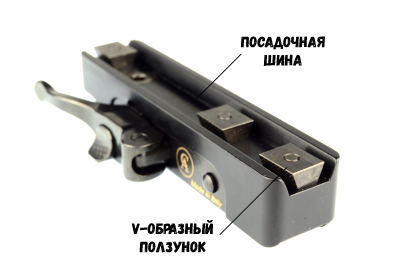

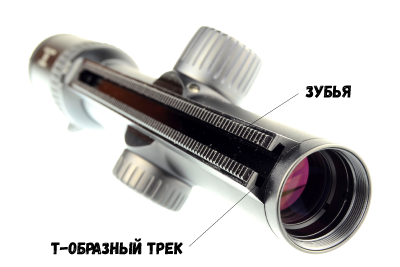

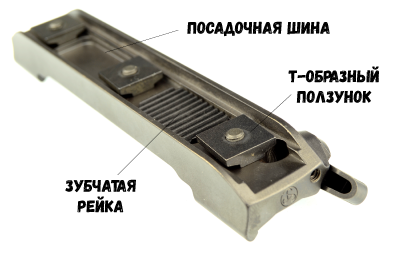

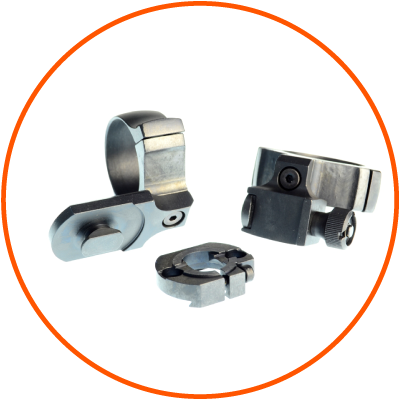

Быстросъемные кронштейны

Исходя из названия, быстросъемные кронштейны можно быстро устанавливать или демонтировать. Связано это с видами зажимных винтов или особенностями конструкции, подразумевающих фиксацию без использования вспомогательных инструментов. Это достигается следующими способами:

Использование стяжного винта с рычагом вместо винта со шляпкой под шестигранный ключ. Рычаг может иметь движение как вокруг оси винта, так и в плоскости, передвигая эксцентрик. На примере колец Luman Precision можно видеть наличие рычагов. Плечо рычага приводит к увеличению усилия, что способствует надежному соединению. В кольцах Leapers на конце стяжного винта установлен эксцентрик, а при помощи рычага происходит движение прижимной пластины.

Быстросъемные кольца Luman Precision	Быстросъемные кольца Leapers

К отдельному виду быстросъемного крепления стоит выделить поворотные кронштейны. Этот вид одновременно обеспечивает быстроту установки, точность и уникальный дизайн, но при этом имеет более высокую стоимость. Для поворотных кронштейнов требуется установить на посадочное место оружия специальные основания, а ответная часть устанавливается на определенный тип прицела. На данный момент есть много производителей поворотных кронштейнов, таких как MAK, Apel, Kozap, у которых разработан собственный механизм фиксации верхней части, поэтому при покупке комплекта стоит использовать кронштейны одного бренда.

Поворотный кронштейн MAK с ротационной шайбой под Sako	Поворотный кронштейн Kozap со стяжным винтом под CZ

Некоторые боковые кронштейны тоже оснащены рычажным зажимом:

Быстросъемный боковой кронштейн Dedal	Быстросъемный кронштейн ВОМЗ

Быстросъемные кронштейны удобно использовать, если в этом есть прямая необходимость, например, на охоте, когда дневная оптика заменяется ночной. А в высокоточной стрельбе профессионалы чаще применяют небыстросъемные кронштейны из-за более прочной фиксации и точному углу наклона.

---

Специализированные шины под прицелы

Стоит отдельно выделить специализированные шины под прицелы, таких брендов, как Carl Zeiss и Swarovski и Burris. Некоторые модели этих брендов оборудованы специфичным типом крепления.

Под шиной Swarovski подразумевается корпус прицела, у которого в нижней части расположен Т-трек с зубьями на кончиках. Ответная часть кронштейна оснащена соответствующими ползунками и зубчатой рекой для дополнительной фиксации:

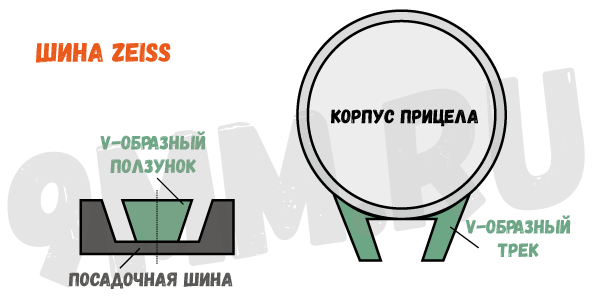

Шина Zeiss немного проще Swarovski и в своем профиле представляет V-образный трек (призма):

Шины Swarovski и Zeiss весьма специфичное крепление. Как показано на схемах выше, оба вида не взаимозаменяемы и требуют специализированных кронштейнов. За счет интегрированного посадочного места на прицеле крепление имеет высокую прочность, а продольная форма треков позволяет точно выставить оптимальное положение прицела относительно глаза.

Обзор основных производителей кронштейнов

Отечественные кронштейны

	ЭСТ Тульская научно-производственная фирма «ЭСТ-Прим» выпускает огромный ряд кронштейнов под отечественные ружья: Боковые планки для создания посадочных мест Кронштейны на едином основании и раздельные кольца для установки дневных прицелов Планки и переходные кронштейны Weaver  Подробнее про модельный ряд ЭСТ
	Роза Ветров Волжский производитель «Роза Ветров» выпускает цельнофрезерованные боковые кронштейны для ружей семейства АК и стальные планки Weaver для чешских и итальянский ружей. За счет использования прочных материалов стоимость кронштейнов не мала, но при сравнении с зарубежными аналогами – существенно дешевле. Кронштейны «Розы Ветров» — это профессиональные решения для установки ночных и тепловизионных прицелов с уникальной системой зажима. Боковые цельнофрезерованные кронштейны Weaver Переходные планки Weaver на зарубежные и редкие ружья Подробнее про модельный ряд «Роза Ветров»
	ВОМЗ Вологодский оптико-механический завод выпускает ряд кронштейнов для установки своих прицелов. Кронштейны ВОМЗ имеют бюджетную стоимость, за что получили популярность у охотников. Отдельно выделяется серия боковых кронштейнов с верхней частью под Weaver или кольца. Боковые быстросъемные кронштейны Посадочные кольца под дневные прицелы Переходники с вентилируемых планок  Подробнее про модельный ряд ВОМЗ

---

Немецкие кронштейны

	Kilic Feintechnik (MAK) Компания Kilic Feintechnik – один из лидеров по количеству выпускаемой продукции в сфере оружейных креплений. Немецкие кронштейны под брендом MAK распространены по всему миру. Продукция компании позволяет решить любые задачи, связанные с установкой дневных, ночных и тепловизионных прицелов. Многие производители оптики сотрудничают с этой компанией и выпускают специализированные комплекты. Быстросъемные кольца и кронштейны под широкий спектр зарубежных ружей Собственная система поворотных кронштейнов Переходные планки под Weaver из стали Крепления под популярные коллиматорные прицелы Крепления под специализированные шины Подробнее про модельный ряд MAK
	Recknagel Немецкая компания Recknagel имеет обширный ассортимент продукции от простых колец для охотничий ружей до сбалансированных и регулируемых моноблоков для тактических задач. Запатентованная серия ERA TAC зарекомендовала себя спецподразделениями как прочный и надежный крепеж. Быстросъемные кольца и кронштейны на едином основании Небыстросъемные тактические кронштейны Посадочные планки Weaver Адапторы по коллиматорные прицелы и специализированные шины Переходные кронштейны под вентилируемую планку Подробнее про модельный ряд Recknagel
	Apel Одна из самых популярных систем быстросъемных креплений выпускает немецкая компания Apel. Компания считается одной из старейших на рынке производства креплений и за многие годы обрела своих поклонников. Собственная система поворотных креплений, высокое качество исполнения, специализированные планки и кронштейны под определенные марки прицелов. Собственная система быстросъемных поворотных кронштейнов Кронштейны под многие виды зарубежного оружия Быстросъемные кольца и моноблоки Кронштейны под специализированные шины Посадочные планки Picatinny Подробнее про модельный ряд Apel

---

Итальянские кронштейны

Contessa Alessandro Если речь идет об установке креплений на изысканные виды оружия, то любители охоты выбирают итальянские кронштейны Contessa. Компания разрабатывает высокопрочные переходные планки и кронштейны на все виды зарубежных ружей. Быстросъемные кронштейны с собственной системой рычажного зажима Посадочные кольца и моноблоки в утонченном дизайне Переходные планки Weaver Переходные адаптеры под специализированные шины Небыстросъемные тактические кольца с уровнями Подробнее про модельный ряд Contessa

Американские кронштейны

	Leapers Компания Leapers занимает высокие позиции в Америке по продаже товаров для тюнинга оружия. В модельном ряде представлены кольца, моноблоки, кронштейны под цевье и быстросъемные крепления. За счет наличия собственного завода в Китае стоимость продукции порадует каждого охотника. В нашем магазине вы найдете все крепления Leapers, в том числе ходовые быстросъемные кольца серии Accushot и боковые кронштейны под семейство АК. Быстросъемные кольца с рычажным зажимом под Weaver и «ласточкин хвост» Кронштейны под цевье и на ствольные коробки оружия семейства АК Тактические небыстросъемные кольца и моноблоки с выносом Специализированные кронштейны под пневматические ружья Подробнее про модельный ряд Leapers
	Leupold Один из самых узнаваемых американских производителей оптических прицелов – компания Leupold – предлагает различные варианты стальных и алюминиевых колец. Leupold имеет собственные разработки быстросъемных и поворотных кронштейнов для зарубежных ружей. Быстросъемные стальные кольца Небыстросъемные тактические кронштейны Собственная система поворотных кронштейнов Подробнее про модельный ряд Leupold
	NightForce Компания NightForce выпускает прицелы для тактических задач и соревнований, а в качестве дополнения предлагает собственные кронштейны, которые обеспечивают высокую прочность установки. В основном крепления NightForce представляют собой посадочные кольца с различными высотами установки. Тактические небыстросъемные кольца Специализированные кронштейны под угломеры Посадочные планки Weaver с уклоном Подробнее про модельный ряд NightForce

---

Чешские кронштейны

Kozap Kozap – это частная компания в Чехии, которая изготавливает кронштейны преимущественно на чешские винтовки. В ассортименте можно встретить раздельные и моноблочные кольца, быстросъемные поворотные комплекты и посадочные планки. Кронштейны Kozap демократичны в цене по сравнению с аналогами, при этом достаточно прочны из-за использования в качестве материала сталь. Стальные раздельные и на едином основании кронштейны под Чешские винтовки и популярные зарубежные ружья Собственная система быстросъемных кронштейнов Адаптеры под призмы тепловизионных и ночных прицелов Быстросъемные кольца и моноблоки Посадочные планки Weaver Подробнее про модельный ряд Kozap

---

Шведские кронштейны

Spuhr Шведские кронштейны Spuhr – это отдельное ответвление на рынке креплений. Компания специализируется на аксессуарах для высокоточной стрельбы. Кронштейны имеют высокую точность, определенную степень наклона и нивелиры. Если стоит задача уложить пулю в центр мишени на большой дистанции, то профессионалы выбирают качество Spuhr. Тактические моноблочные кронштейны с уклоном Тактические кронштейны с рычажным зажимом Кронштейны с уровнем Подробнее про модельный ряд Spuhr

Типы кронштейнов для фасада

---

Популярность кирпичных фасадов объясняется их респектабельным внешним видом, практичностью и долговечностью. Облицовывают керамическим кирпичом старые деревянные здания, новые дома из газобетона и монолитного бетона. Обеспечить высокое качество самой сложной кладки помогут специальные кронштейны, которые передают нагрузку на несущую стену. Их используют при строительстве навесных вентилируемых фасадов из кирпича, при обустройстве арок, порталов, перемычек над окнами и дверьми. Система тщательно продумана, в нее входят кронштейн крепления, хомуты, арматура и крепежные анкера. Она может стать единственным выходом при невозможности подвести фундамент под облицовку, которая будет иметь значительный вес.

Кронштейны – основные несущие элементы системы

Основным несущим элементом системы является кронштейн, имеющий платформу для опоры кирпича. Изготовленный из высококачественной стали он выдерживает высокую нагрузку. Монтируется на несущей стене с шагом в один кирпич, таким образом, при кладке кирпич опирается на два кронштейна. Более сложную конструкцию имеет двойной кронштейн. Он представляет собой уголок, который фиксируется к стене двумя кронштейнами. Расстояние между ними позволяет положить два или три кирпича. Для завершения кладки используются левые и правые кронштейны, имеющие увеличенную с одной стороны полку. Конечный кронштейн, как и все предыдущие, может использоваться для крепления хомутов. Это позволяет подвешивать один ряд кладки, ниже уровня расположения кронштейна. Используется данная технология при обустройстве перемычек. Для обустройства углов при облицовке фасада применяется угловой кронштейн, имеющий парную конструкцию. С одной стороны он имеет более длинную полку, запиленную под углом в 45 градусов, что упрощает соединение с аналогичным кронштейном перпендикулярной стены. Все типы крепежа могут регулироваться по высоте, что обеспечивает высокую точность кладки.

Кронштейны для кирпичных перемычек

Производители системы выпускают кронштейн универсальный, который может использоваться и для основной кладки, и при возведении перемычек. Но все же строители предпочитают пользоваться более компактными рядовыми кронштейнами. Их платформа имеет отверстия, в которые вставляются шпильки зажимной пластины, фиксирующей арматурную балку. Вся эта система укладывается в шов кладки, на нее монтируются хомуты, поддерживающие кирпич в вертикальном или горизонтальном положении. Хомуты и балки изготавливаются из высококачественной оцинкованной проволоки, надежно защищенной от коррозии.

Особенности выбора кронштейнов

Выбирая кронштейн задний или угловой, универсальный или двойной первоочередное внимание необходимо уделять такому параметру, как длина выноса. Она важна при утеплении фасада, ведь толщина теплоизоляции может быть различна, как и величина рекомендуемого зазора. Производители предлагают широкий выбор типоразмеров, в результате кронштейн анкерный будет полностью соответствовать проектным параметрам. Фиксироваться система к несущей конструкции может либо через предварительно замоноличенную анкерную шину из высококачественной стали, либо с помощью химических анкеров. Последние обеспечивают значительную степень надежности при работе с любыми основаниями. Выпускают кронштейны несколько производителей, они отличаются системами регулировки по высоте. Какой из них отдать предпочтение? Зависит от навыков и профессионализма каменщиков.

Кронштейны для полок металлические настенные: выбираем сами

Всем привет! Неправильный подбор креплений для настенных конструкций ведет к их падению. Потому выбирать кронштейны для полок металлические настенные нужно с особой тщательностью.

Вряд ли вы будете в восторге от того, что полка над кроватью в какой-то момент попросту рухнет на вас во сне или при просмотре фильма. Ничего хорошего из этого не выйдет. А если крепление окажется надежным и качественным, о подобных инцидентах даже и думать не придется.

В быту полки применяются очень часто. Они могут пригодиться на кухне, в спальне, в прихожей, гостиной и детской. Чтобы их установить, потребуется воспользоваться кронштейном. Его также называют консолью. Это Г-образная металлическая конструкция, которая позволяет без особых проблем установить нужное количество полок на стене. Именно об этих консолях сегодня и поговорим.

Нюансы выбора

Проблем с тем, чтобы своими руками установить в комнату или в гараж настенную полку возникать не должно.

Потребуется лишь сам кронштейн, инструменты и немного вашего времени. Но начать стоит с того, чтобы купить подходящее крепление. Сделать это можно в Икеа, Леруа Мерлен или специализированных магазинах конкретного производителя.

При покупке нужно учитывать основные эксплуатационные характеристики кронштейнов. Они должны соответствовать тем целям и задачам, которые вы ставите перед ними. Потому следует опираться на размеры, выдерживаемые нагрузки, цвет и дизайнерские решения. Думаю, не обязательно жить в Москве или в Спб, чтобы отыскать полностью соответствующие по всем представленным параметрам консоли. А затем спокойно установить и закрепить с их помощью настенные полки.

Теперь давайте пройдемся отдельно про представленным характеристикам.

От этого во многом зависит то, смогут ли полки выдержать все нагрузки и условия эксплуатации.

Подбор по характеристикам

Начнем с главного параметра. Это выдерживаемые нагрузки.

Здесь все просто. Выдерживаемой нагрузкой называют вес, который может принять на себя полка, не обрушиваясь при этом и не деформируясь.

Обычно производители указывают, что кронштейны рассчитаны на полки весом от 20 до 40 килограмм. Тут важно суммировать массу самой полки, поскольку некоторые из них могут весить пару десятков килограмм. Плюс добавляйте сюда вес тех вещей, которые будут храниться. Важно понимать, что выдерживаемая нагрузка указана из расчета на один кронштейн. А полки обычно монтируются минимум с помощью пары таких кронштейнов. Вот и получается, что даже самые простые консоли с нагрузкой до 20 кг при парной установке выдерживают в сумме 40 кг.

Про размеры тоже расскажу коротко. Длину и высоту выбирают исходя из нагрузки и габаритов самой полки. Чем они выше, тем больший вес выдержат конструкции. Но и для этого требуется соответственно увеличивать габариты консоли.

Дизайн вопрос сугубо индивидуальный. Тут все зависит от того, в каком стиле оформлено помещение.

Кронштейны могут иметь декоративные элементы, либо быть минималистичными, применяться для практически незаметного крепления на стену.

Можно выделить несколько характеристик, по которым подбираются кронштейны для полок металлические настенные:

• прочность;
• выдерживаемая нагрузка;
• длина;
• ширина;
• высота;
• размеры самих полок;
• необходимое количество консолей;
• внешние параметры;
• дизайн;
• декоративные составляющие;
• производитель;
• используемый материал и пр.

Также прочность во многом зависит именно от используемого материала.

Не каждый металл одинаково прочный и надежный. Предпочтение стоит отдавать высокопрочным сплавам, покрытым антикоррозийными составами.

Обычный металл начнет ржаветь, особенно на кухне и в прихожей. Алюминий может оказаться слишком мягким.

Разновидности

Прежде чем идти в Леруа Мерлен или иные магазины за кронштейнами, нужно определиться с разновидностями конструкций.

Такие элементы, которые вы видите на фото, делятся на несколько подкатегорий.

Металлические кронштейны для настенных полок делятся на:

• уголковые;
• в пластиковом коробе;
• орнаменты;
• складные;
• промышленные;
• для полок из стекла;
• декоративные;
• усиленные.

Давайте расскажу про каждый из вариантов отдельно. А далее вы решите, что из этого подходит именно вам.

Все изделия имеют определенные особенности и свои индивидуальные преимущества. Их можно использовать при установке винных полок и обычных классических полочек или стеллажей.

Каким кронштейнам отдать предпочтение

Постараюсь коротко рассказать обо всех представленных кронштейнах.

А выводы уже сделаете сами. Можете ими поделиться в комментариях.

Уголковые модели. Являются жесткими видами креплений, которые отлично подходят для полок и стеллажей в кладовке и в других помещениях. Внешне выполнены в виде треугольника, и могут выдерживать до 40 кг нагрузки. Делают в основном из стали. Предназначены для монтажа на кирпичные и бетонные стены, основания из дерева и пр. Предлагаются в широком ассортименте по дизайну и размерам. Могут легко украсить помещение. Но скрытый монтаж выполнить не получится.

С декоративными заглушками. Могут быть выполнены в различном формате. Но в комплекте предусмотрены специальные заглушки для улучшения внешнего вида.

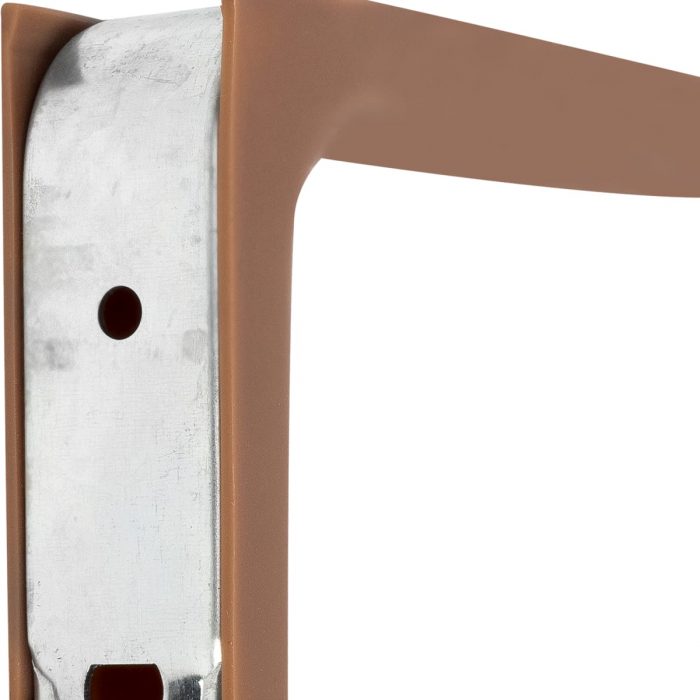

В коробе из пластика. Современные крепления для самых различных полок, включая стеклянные. Внутри находится металлическая конструкция, а снаружи ее обшивают пластиком. Последний играет декоративную роль. Легко монтируются, имеют широкую область применения.

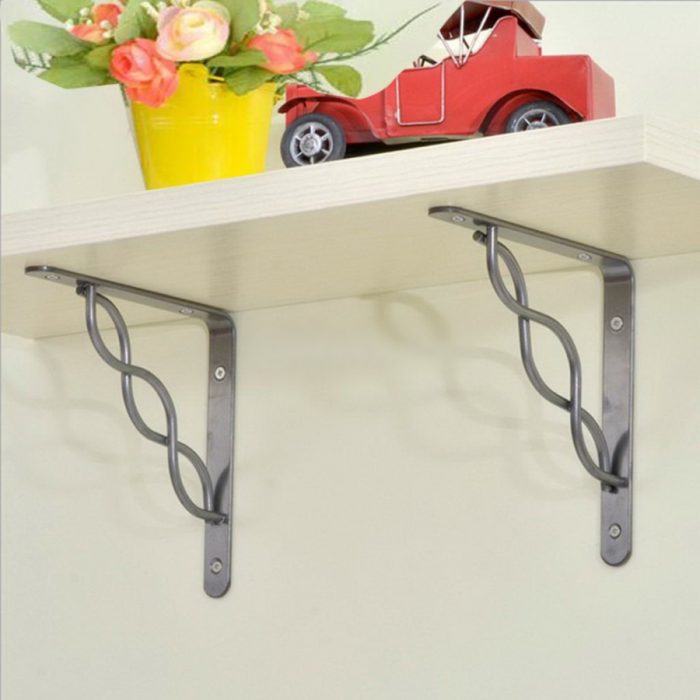

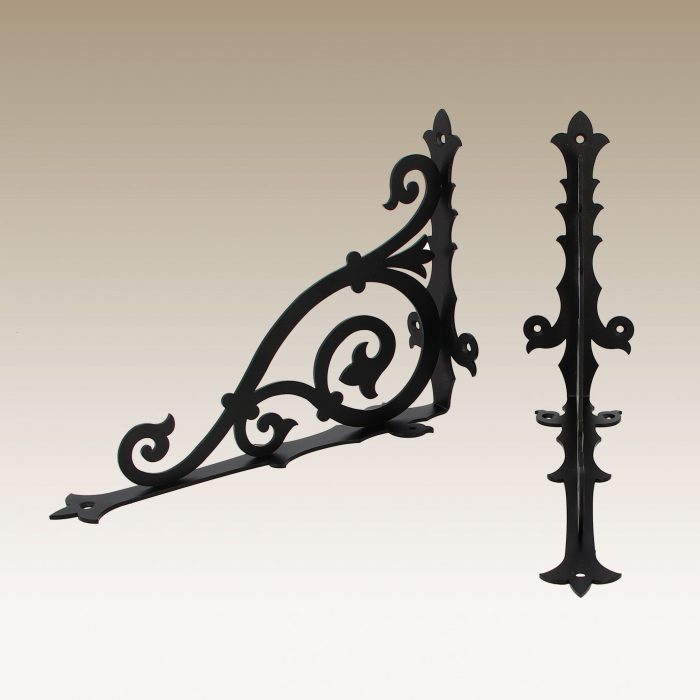

Кронштейны-орнаменты. Или кованые, декорированные под старину. Эффектно и эффективно. Могут прекрасно дополнить интерьер и стать его украшением. Представлены в широкой линейке по дизайну, цвету и размерам. Компактные по размеру, экономят пространство в помещении, делая его более практичным. Хорошо выдерживают солидные нагрузки.

Что еще предлагает рынок

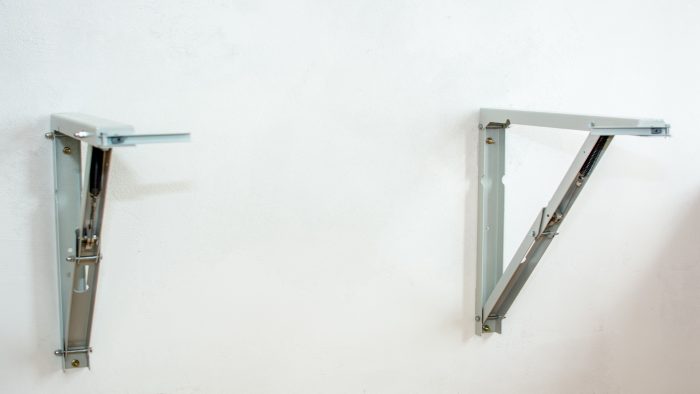

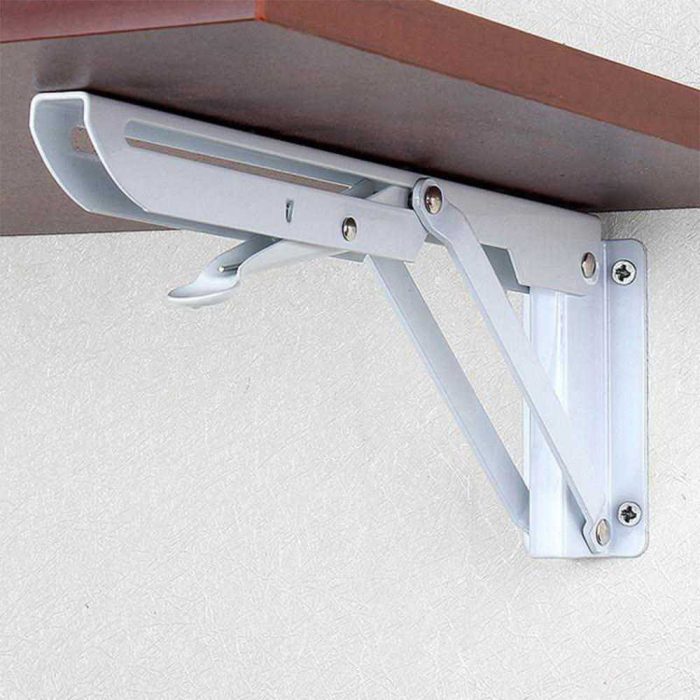

Складные. Эти кронштейны выгодно использовать при монтаже навесных полок, которые нужны иногда, а не на постоянной основе. Консоль легко и быстро складывается, полка убирается и на стене не нависают грубые конструкции. Выполнены в современном дизайне, подходят для маленьких помещений.

Промышленные. Из названия понятно, что они предназначены для промышленного использования. Большинство моделей выдерживают нагрузку до 40 кг. Имеют улучшенное покрытие, защищающее от влаги и прочих производственных воздействий. Обладают повышенным сроком службы.

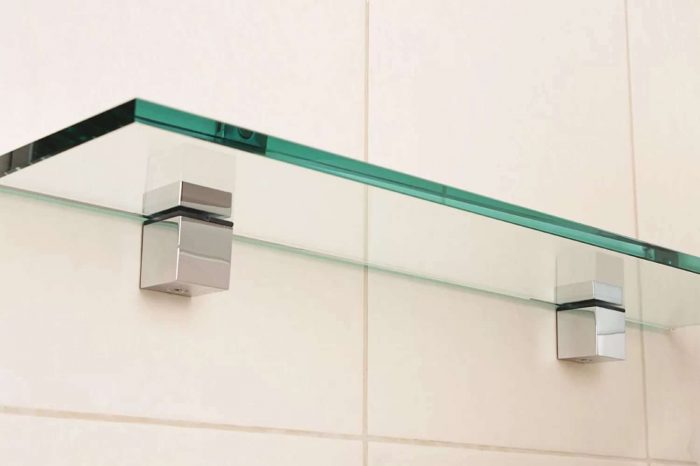

Для стеклянных полок. Это те сами держатели-пеликан, о которых мы ранее уже с вами говорили.

Декоративные. Здесь сам кронштейн выступает как украшение помещения, потому его должно быть видно за полкой. Имеют небольшой вес, принимают минимальные нагрузки. Служат в основном для размещения фотографий, вазочек, цветов. Минимум нагрузки и максимум декоративности.

Усиленные. Имеют распорку, выполняются из высокопрочных материалов. Грузоподъемность может выходить за рамки 40 кг.

Делаем выводы

Если вас интересуют иные виды кронштейнов, просто перейдите по этой ссылке и почитайте полезный материал.

Выбрать кронштейны не сложно, если понимать, что вам нужно. Что же касается их монтажа, то тут все элементарно. Обычно достаточно просверлить в стене отверстие, вбить дюбель и закрутить кронштейн саморезом.

Всем спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и рассказывайте про наш проект своим друзьям!

Загрузка…

Лучшие кронштейны для телевизоров на 32, 49 и 55 дюймов

Кронштейн предназначен для крепления телевизора на стену или к потолку. С его помощью можно регулировать наклон устройства, что позволяет смотреть на экран под нужным углом. В рейтинге собраны лучшие кронштейны для телевизора, а также даны краткие рекомендации по самостоятельному подбору оптимальной модели.

СОДЕРЖАНИЕ СТАТЬИ

Виды кронштейнов

Проще всего классифицировать изделия по типу крепления к основанию.

Настенные

Наиболее распространенная на рынке категория кронштейнов. Устанавливаются на стену, после чего к ним крепятся телевизоры. Конструкции присущи следующие преимущества:

1. Простота установки. Пользователю требуется только сделать несколько посадочных дырок для пластиковых дюбелей или анкерных болтов.
2. Вариативность угла наклона и расстояние ТВ. Лучшие кронштейны для телевизора на стену имеют шарниры, которые вращаются с большой степенью свободы в разных направлениях.
3. Незаметность. Большинство настенных моделей после установки телевизора оказываются вне поля зрения. Чтобы заметить такой кронштейн, нужно подойти близко к стене.

Напольные

Самая редкая категория моделей. Представляет собой стойку, на которую крепится телевизор. Оснащена колесиками, что позволяет передвигать всю конструкцию. При этом положение ТВ чаще всего регулируется только по высоте. Напольные кронштейны имеет смысл использовать в офисах, конференц-залах и других подобных местах.

Потолочные

Являются аналогами настенных моделей с той лишь разницей, что крепятся к потолку. В результате уменьшается занимаемое полезное пространство в комнате. Лучший поворотный кронштейн для телевизора потолочного типа обладает большими углами наклона посадочного места в нескольких ориентациях.

Как выбрать подходящий кронштейн?

Обращать внимание нужно на следующие параметры:

1. Стандарт VESA. Требуется, чтобы он был совместимым с имеющимся телевизором. Стандарт описывает размеры посадочного места, которое может быть квадратным или прямоугольным. Чем больше диагональ телевизора, тем больше по размерам нужно посадочное место. Например, для 32-дюймового ТВ базовым стандартом VESA является 100х100 мм, а для 55-дюймового желательно купить кронштейн с VESA 200х300 мм.
2. Вес конструкции. Чаще всего кронштейны изготавливаются из стали или алюминия. Следовательно, чем толще металл, тем надежнее конструкция и выше вес.
3. Максимальная нагрузка. Нужно, чтобы кронштейн выдержал вес телевизора с запасом. Чем выше максимальная нагрузка, тем вероятнее, что модель будет служить многие годы без поломок.
4. Количество ступеней свободы. Важный аспект, если планируется установка в углу комнаты или телевизор будет часто наклоняться в разных направлениях.
5. Система кабель-менеджмента. Если нужно сильно изменять угол наклона или поворота телевизора, то размещение проводов в специальных желобах сделает внешний вид конструкции более аккуратным.

ТОП-7 лучших кронштейнов для телевизора

Ниже представлен рейтинг кронштейнов для телевизора на стену по возрастанию цены.

VLK TRENTO-35

Стальной кронштейн на стену без регулировок положения с диагональю экрана от 15 до 48 дюймов. Рассчитан на вес устройства до 30 кг. Поддерживаются следующие стандарты VESA: 50×50, 75×75, 100×100, 200×100 и 200×200. За счет отсутствия шарниров расстояние до стены составляет менее 3 см. Это оптимальный вариант для пользователей, которым не важна возможность изменения угла наклона или поворота ТВ.

Средняя цена: 350 ₽.

Плюсы:

• цена;
• вылет до стены – 28 мм.

Минусы:

• фиксированное положение ТВ;
• малое количество поддерживаемых стандартов VESA.

Kromax ATLANTIS-40

Доступная модель для ТВ с диагональю от 22 до 65 дюймов. Такая универсальность достигается благодаря широкой регулировке посадочного места — от 75х75 мм до 400х400 мм. Максимально допустимый вес телевизора — 40 кг. Несмотря на низкую цену, кронштейн имеет 4 степени свободы. Пользователь может поворачивать экран вправо (влево) на 180°, наклонять его на 20° и вращать на 10°. Шарнирная система сравнительно габаритная, поэтому минимальное расстояние до стены составляет 5 см, а максимальное — 52 см. Имеется продуманная система кабель-менеджмента — все провода прячутся в скрытые каналы. Изделие весит более 4 кг, что свидетельствует о его долговечности. Один из оптимальных вариантов при ограниченном бюджете на покупку.

Средняя цена: 1 600 ₽.

Плюсы:

• 4 степени свободы;
• подходит к подавляющему большинству современных телевизоров.

Минусы:

• наименьшее расстояние до стены в 6 см;
• комплектные болты крепления подойдут не ко всем телевизорам.

ONKRON M4

Настенная стальная модель для ТВ с экраном от 32 до 55 дюймов. Имеется 2 ступени свободы, но за счет сдвоенного шарнира максимальный вылет составляет внушительные полметра. Угол наклона по горизонтали при этом составляет 180°. В вертикальной ориентации угол наклона составляет от -5 до +8°, поэтому модель не стоит крепить слишком высоко или низко. Кронштейн подойдет для устройств весом до 35 кг. Посадочное место регулируется в диапазоне от 100х100 мм до 400х400 мм. В наличие кабель-менеджмент — все провода прячутся в пластиковые накладки.

Средняя цена: 1 600 ₽.

Плюсы:

• стоимость;
• поворот вправо или влево на 180°.

Минусы:

• небольшие углы наклона вверх и вниз;
• хлипкие накладки системы кабель-менеджмента.

Kromax COBRA-2

Потолочный кронштейн для ТВ диагональю 15-40 дюймов. Максимальная нагрузка — 60 кг. Имеется 5 регулировок посадочного места: 50х50 мм, 75х75 мм, 100×100 мм, 200×100 мм и 200×200 мм. Расстояние до потолка составляет от 60 до 90 см. Возможна одновременная установка 2 телевизоров при помощи крепежного адаптера. Положение устройств регулируется по вертикали на 360° и по горизонтали с углом 30°.

Средняя цена: 1 700 ₽.

Плюсы:

• максимальный вес телевизора в 60 кг;
• опция установки 2 ТВ.

Минусы:

• 2 степени свободы;
• нет поддержки больших размеров VESA.

ONKRON M5

Кронштейн на стену для телевизоров с диагональю от 32 до 60 дюймов. Конструкция рассчитана на максимальный вес в 36 кг. Имеются посадочные места размерами от 100х100 мм до 400х400 мм. Изделие полностью изготовлено из конструкционной стали SPCC. Регулировка положения ТВ возможна по таким направлениям:

• 12° по вертикали;
• 140° по горизонтали;
• от 4 до 45 см вылета до стены.

Место крепления изделия к стене после установки маскируется пластиковыми накладками — пользователи не увидят болтов или саморезов. Кронштейн предлагается в 2 вариантах расцветки: белом и черном.

Средняя цена: 2 400 ₽.

Плюсы:

• изящность конструкции;
• минимальное расстояние до стены в 4 см.

Минусы:

• в белой расцветке кабеля будут заметны, так как они не прячутся в желоба;
• цена.

Kromax GALACTIC-56

Настенный кронштейн из алюминия и стали для ТВ с диагональю экрана от 32 до 75 дюймов. Обладает 4 степенями свободы. Поддерживает стандарты VESA от 200х100 до 600х400 мм. Способен выдержать до 60 кг веса, что делает модель универсальной — прочности хватит для любого современного телевизора. Возможны следующие регулировки:

• 15° по вертикали;
• 160° по горизонтали;
• вращение по отношению к стене в пределах 6°.

Кронштейн примечателен широким диапазоном расстояния ТВ к основанию — от 6,5 до 39,5 см. Благодаря этому возможна как и почти незаметная установка, но с небольшими возможностями по изменению положения, так и более объемное крепление с увеличенным потенциалом к регулировке наклона и поворота. Для удобства пользователя имеется точный водяной уровень на 3 направления, который позволяет ровно поставить телевизор.

Средняя цена: 2 900 ₽.

Плюсы:

• высокая максимальная нагрузка;
• 160° наклона по горизонтали.

Минусы:

• стоимость;
• только черный вариант расцветки.

ONKRON TS1551

Напольный кронштейн для телевизоров с диагональю экрана от 32 до 65 дюймов. Имеется одна полка, на которую можно поставить медиаплеер и подобное оборудование. Максимально выдерживаемый вес составляет 45 кг. Расстояние до пола регулируется от 60 до 90 см, а наибольшая высота стойки равняется 213 см. Основание кронштейна содержит колесики с блокираторами, которые упрощают передвижение конструкции по полу. Наклон по вертикали регулируется на 360°, а по горизонтали — на 45°. Поддерживается большое количество посадочных мест VESA: от 100х100 мм до 600х400 мм.

Средняя цена: 9 200 ₽.

Плюсы:

• полная свобода вращения телевизора;
• много стандартов VESA.

Минусы:

• стоимость;
• вес больше 20 кг.

Сравнение характеристик лучших моделей

В таблице представлен рейтинг кронштейнов для телевизоров.

Модель	Диагональ телевизора, дюймы	Расстояние до стены, мм	Цена, рубли
VLK TRENTO-35	15-48	28	350
Kromax ATLANTIS-40	22-65	60-523	1 600
ONKRON M4	32-55	55-500	1 600
Kromax COBRA-2	15-40	600-900 (потолок)	1 700
ONKRON M5	32-60	42-452	2 400
Kromax GALACTIC-56	32-75	65-395	2 900
ONKRON TS1551	32-65	1200-1500 (пол)	9 200

Как правильно крепить кронштейн к стене?

Для этого требуются следующие инструменты:

• перфоратор (дрель) и сверло диаметром на размер больше дюбелей (анкеров) — для создания дырки в стене;
• уровень и карандаш — для точности позиционирования;
• дюбели (анкерные болты) и отвертка (шуруповерт) — для закрепления в стене.

Крепеж выполняется на прочном основании, так что полая гипсокартонная стена для этого не подойдет. Установку стоит осуществлять по алгоритму:

1. Выбор места крепежа. При помощи уровня и карандаша нужно сделать разметку будущих дырок в стене.
2. Формирование дырок под дюбеля (анкера). Глубина и диаметр должен соответствовать имеющемуся крепежу.
3. Монтаж основания кронштейна. Во время этого процесса не стоит полностью затягивать винты или болты.
4. Проверка позиционирования по 3 осям. Для этого используется уровень. После проверки следует полностью затянуть винты или болты.

Заключение

Лучший кронштейн для телевизора на 32 дюйма — Kromax ATLANTIS-40. У него доступная цена, 4 степени свободы и достаточный запас максимальной нагрузки.

Лучший кронштейн для телевизора на 49 дюймов — ONKRON M5. Модель выгодна высокой вариативностью изменения положения ТВ и прочной конструкцией.

Лучший кронштейн для телевизора 55 дюймов — Kromax GALACTIC-56. Надежный вариант, который незаметен в интерьере и предоставляет много регулировок позиции ТВ.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter
