Виды блоков фундаментных: Блоки ФБС: размеры, виды и маркировка – размеры и характеристики универсального строительного материала – Советы по ремонту

характеристики, технология укладки, плюсы и минусы

Для строительства фундамента часто используются блочные материалы, изготовленные из прочных и морозоустойчивых ингредиентов. Данная технология универсальна, поэтому блоки под фундамент укладываются и при возведении многоквартирных домов, и при сооружении небольших построек. Из них собирают ленточные и столбчатые конструкции.  Главное — правильно выбрать блоки, которые изготавливаются из разных материалов, поэтому и названия у них разные.

В основе этого материала лежит бетон. В зависимости от его марки, от размеров арматуры и частоты ее укладки зависят прочностные характеристики блочного материала. Фундамент из бетонных блоков, это три разновидности блочного материала:

1. ФБП -пустотелые.
2. ФБС — сплошные.
3. ФБВ — сплошные, в которых сделаны вырезы для укладки коммуникационных сетей и заливки перемычек.

Первый тип самый распространенный. Изготавливают его или из тяжелого бетона, или из силикатного.

Вторые изготавливают также из тяжелого бетона или из керамзитобетона. Фундамент из керамзитобетонных блоков является уже утепленным. Но есть у него минус — по сравнению с моделями из тяжелого бетона, у них прочностные характеристики ниже, поэтому рекомендуется использовать их под нетяжелые постройки: баня, гараж, сарай.

Они легче всех остальных, дешевле, правда, необходимо отметить неплохой показатель водонепроницаемости. Еще один плюс — это вырезы для заливки перемычек. Последние увеличивают показатель выдерживания давления на изгиб и смещение.

Третий тип — это, по сути, несъемная опалубка. Установка фундаментных блоков этого типа сопровождается дополнительной заливкой бетона в полости с предварительным укладыванием внутрь армирующего каркаса. Каркас собой представляет вертикально установленные штыри, которые обвязываются с горизонтально уложенной арматурой. Последние проходит сквозь все пустоты блоков для фундамента.

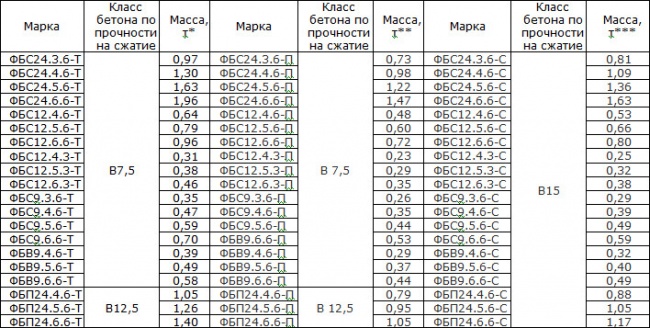

Бетонные камни имеют разные размеры и заливаются из разного типа бетонных растворов. В зависимости от габаритов их применяют или под тяжелые строения, или под легкие. На фото ниже показаны соотношения размеров бетонных блоков под фундаменты с их массой и объемом.

Из таблицы хорошо видно, что в марке уже заложены размеры. Это не вся классификация, потому что в таблице не указаны материалы с небольшими размерами. К примеру, ФБС 2-2-4, вес которого составляет 30 кг, что дает возможность проводить монтаж без привлечения тяжелой техники.

Бетонные блоки применяются, когда нужно быстро сложить надежный и прочный фундамент.

Пеноблоки

  Фундамент из пеноблоков используется редко. Этот блочный материал изготавливается с применением цемента, песка и пенообразователя.

Последний и создает внутри структуры поры, которые делают камень легким и теплоизоляционным. К сожалению, такая блочная конструкция не выдерживает больших нагрузок, поэтому ее закладывают под легкие постройки, одноэтажные дачи. Можно из них собрать ленточный фундамент или столбчатый.

К тому же пеноблоки — материал гигроскопичный. Он хорошо впитывает влагу, поэтому основное требование к строительству, это хорошо проведенная гидроизоляция. Это касается всех сторон блоков, а также и газо — блоков.

Фундамент из пеноблоков нельзя сооружать на участках с подтоплением, с высоким уровнем грунтовых вод, на болотистых местностях.

Шлакоблоки

Из самого названия становится понятным, что наполнителем здесь выступают шлаки, то есть, твердые отходы от различных производств.

Сами шлакоблоки делятся на сплошные и пустотелые. При этом объем пустот может варьироваться в пределах 28-40%.

И чем меньше пустот, тем прочнее изделие. Но фундамент из шлакоблоков надо сооружать из сплошной модификации, пустотелые не выдержат большого веса здания. При этом необходимо обозначить, что существуют определенные нормы, касающиеся прочности такого фундамента. Закладывать его под дом весом более 100 тонн запрещено.

Технология сооружения

ФБС

Перед тем как сделать фундамент из блоков, необходимо провести ряд подготовительных работ.

1. Разметка фундамента.
2. Рытье траншей.
3. Выравнивание дна и стенок траншей.
4. Подготовка основания траншей.

 Размечать фундамент из пеноблоков или других блочных материалов, можно при помощи бечевки и колышек. Все размеры конструкции берутся из проекта здания. Здесь важно точно соблюсти все размерные показатели: длина, ширина траншей, их глубина.  Особое внимание уделяется ровности стенок, если фундамент будет собираться на глубине. Большие искривления недопустимы, это может усложнить опускание блочного материала в траншею. А ведь, к примеру, для больших фундаментных конструкций потребуется наличие подъемных механизмов.

Подготовка траншеи — это засыпка основания слоем крупнозернистого песка или щебнем, толщиною 10 — 20 см с трамбовкой и поливанием водой. Следующий слой — гидроизоляция: битум, рубероид, стеклоизол, гидроизоляционные пленки. Вариантов много, один из них – слой бетонной стяжки толщиною 7 см.

Если в качество основы для дома используются бетонные блоки ФЛ, а это подошва под основную конструкцию, то их после установки обрабатывают битумной мастикой или обычным горячим битумом.

После чего на подготовленное основание укладывается арматурная сетка, и вся поверхность заливается бетонным раствором.

Перед тем как класть блоки на фундамент, необходимо дождаться, чтобы подошва с бетонной стяжкой хорошо просохла. Теперь можно расставлять бетонные камни.

1. Первый ряд устанавливается сначала по углам конструкции, а затем заполняются промежуточные участки.
2. Швы заполняются раствором: и вертикальные, и горизонтальные.
3. Второй ряд на первый укладываются со смещением в половину элемента. То есть, должна получить кладка в шахматном порядке. Вся кладка и первого, и второго ряда, а также последующих выставляется в горизонтальной плоскости.
4. Когда все железобетонные блоки для фундамента установлены, поверх них заливается армирующий пояс. Для чего надо предварительно собрать опалубку и уложить в нее армирующий каркас из металлической арматуры.

Через 8 — 10 дней снимается опалубка и производится полная гидроизоляция фундамента из фундаментных блоков. В данном случае используют рулонную или обмазочную изоляцию. И последний этап – засыпка, для чего лучше использовать песок, перемешанный с грунтом. Засыпку обязательно трамбуют.

Рекомендации по сборке ФБС.

1. Если длина всех укладываемых блоков не равна длине стены, то нужно предварительно до начала сооружения изготовить доборные элементы, которые носят название пломбы. Это те же бетонные изделия только меньшей длины.
2. Для прокладки коммуникационных сетей нужно оставить проемы. В них при сборке фундамента укладываются трубы, которые сверху заливаются бетонным раствором.
3. В местах, где стыкуются внешние и внутренние стены, проводится перевязка блочных элементов.
4. После окончания сборки все блоки проверяются уровнем и отвесом. Если какой — то выпирает, то его надо поправить ломом. Если несоответствие большое, то лучше разобрать участок и поставить элемент точно по месту.

Керамзито и шлакоблоки

Как и в случае с конструкцией из ФБС, керамзитобетонные блоки и шлакоблоки укладываются на подготовленное основание, которое обязательно сверху заливается армирующим поясом. Через 28 дней можно начинать раскладку фундаментных блоков.

Так как основные размеры камней — это 190 х 390 х 188 мм, то сам блочный материал имеет небольшой вес. То есть, монтаж можно проводить своими руками. Технология укладки зависит от того, в два ряда будут укладываться камни или в один. Если используется первый вариант, так сказать, усиленная конструкция, то первый нижний ряд укладывается вдоль расположения фундамента, второй поперек. При этом лучше блоки первого ряда расположить так, чтобы они относительно друг друга располагались со смещением в половину изделия.

Второй вариант — это обычная кирпичная кладка со смещением в половину. Для скрепления материала используется скрепляющий раствор на основе цемента. Он прокладывается толщиной 1 — 1,5 мм. Как обычно, начинать монтаж надо с углов здания, выводя сразу высоту фундамента для дома. После чего заполняются промежуточные участки. И последний этап — заливка армирующего пояса поверх уложенных керамзитобетонных блоков.

По точно такой же технологии собирается вид фундамента из газосиликатных блоков. Правда, у них другие размеры: 250 х 625 х 50 мм, но это, никоим образом, не влияет на последовательность сборки и использование побочных материалов. Единственное, на что необходимо обратить внимание, это клей, которым блочные элементы скрепляются между собой. То есть, первый ряд укладывается на цементный раствор, а последующие на клеевой состав, который так и называется — клей для газоблоков. Фундамент из газобетонных блоков — не самый прочный, конструкция гигроскопичная,

поэтому обращайте внимание на усиленную гидроизоляцию.

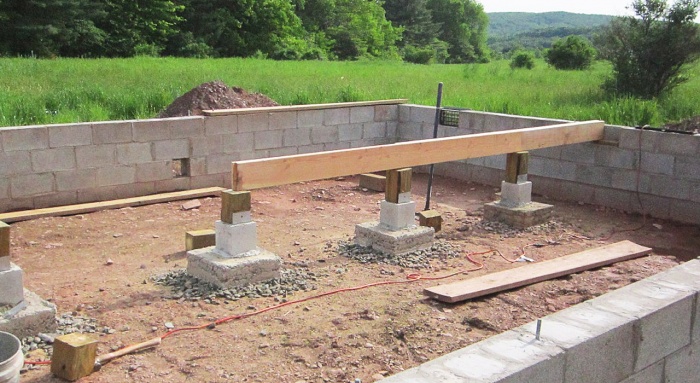

Именно из всех вышеперечисленных материалов собираются столбчатые фундаменты. В принципе, последовательность проведения операций ни чем не отличается от сооружения ленточной конструкции. Просто вместо траншей выкапываются площадки под укладку блоков для столбчатого фундамента. Здесь важно точно подобрать размеры, потому что чем больше в сечении опора, тем она прочнее.

Сами блоки укладываются крест накрест относительно рядов. К примеру, первый ряд — это два уложенных камня рядом, второй ряд — это также два элемента, уложенные поперек первых. Следующий ряд — это блоки, уложенные поперек камней второго ряда.

Достоинства и недостатки

Говоря о плюсах и минусах, надо обозначить, что фундамент из железобетонных блоков — самый прочный и надежный. Слабее конструкции из газосиликата, керамзита. Но есть в этом деле один очень важный нюанс. Изготовить небольших размеров фундаментные блоки своими руками не проблема. Можно приобрести разъемные формы, можно арендовать аппарат, на котором блочные изделия отливаются. А далее, наладить производство небольшого количества материала.

Это неплохая экономия бюджета.

К тому же строительство фундамента из блоков — процесс не очень сложный. Пошаговая инструкция, описанная выше, это доказывает. Практика показывает, что самое важное перед тем как построить   фундамент из блоков — это правильно выбрать сам материал. Конечно, ЖБИ больших размеров требует присутствия на строительной площадке тяжелой подъемной техники. За ее услуги придется заплатить. Но если возводится многоэтажный дом, то лучше фундамент собирать именно из ФБС.

Фундаментная конструкция для дома из керамзитоблоков — утепленная, газобетонные блоки — легче всех, они легко подгоняются под любые размеры, для чего нужна простая пила. Возводить из них фундамент своими руками за счет малых размеров и небольшого веса проще всего.

Заключение

Виды фундаментных блоков определяют технологию сооружения общей конструкции и степень сложности проводимых строительных операций. ФБС своими руками не установить, к их монтажу предъявляются жесткие требования. Блочные конструкции из небольших по размеру камней в состоянии собрать даже новичок.

Но любой фундамент должен возводиться с учетом требований СНиП. В нем оговаривается, какие блоки под какие фундаменты должны быть использованы. Единственное отметим, что фундамент из блоков своими руками построить можно, в независимости от размеров и тяжести камней. Главное – строго соблюдать нюансы строительной технологии.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Устройство ленточного фундамента из блоков

Фундамент из блоков имеет все преимущества железобетона, но строится гораздо в более быстрые сроки, нежели монолитный ленточный фундамент. После его возведения можно сразу приступать к следующим этапам строительства, не выжидая его затвердения. Плиты выпускаются разного размера, в том числе и специально для частного строительства, при укладке которых не потребуется привлечения техники.

1. Что собой представляют фундаментные блоки
2. Виды фундаментных блоков
3. Устройство ленточного фундамента из блоков своими руками



Что собой представляют фундаментные блоки



Это строительные элементы, из которых формируют сборный фундамент здания. Наиболее популярны бетонные блоки ФБС, производимые на заводе ЖБИ, что обеспечивает соблюдение требований для высокого качества изделий: точное соотношение пропорций ингредиентов смеси, армирование, заливка бетоном высокого качества и дальнейшее вибропрессование для максимальной плотности, пропарка в специальных камерах и финальное затвердение бетона.

Изготовить их своими руками теоретически возможно, но на практике это оборачивается большой затратой времени и денег, в результате чего цена на блоки получится выше заводской. А ведь стоимость сборного фундамента и так выше стоимости монолитного. На сегодняшний день их производит большое количество заводов, из-за высокой конкуренции цена на фундаментные блоки не завышена, а при покупке большого объема можно ее еще больше снизить.

Но выбирая блоки надо ориентироваться не на цену, а прежде всего на нагрузку, которую они способны выдержать. Для каждого вида ФБС прописаны нормы в ГОСТ, и блоки, изготовленные на заводах, обязательно проходят проверку на качество. Помимо этого, в бетонную смесь вводят дополнительные добавки, которые улучшают их качество.



• Морозостойкость достигается специальными присадками. Такие блоки выдерживают значительные перепады температур. Их следует выбирать для регионов с суровыми зимами.
• Устойчивость к кислым средам повышается с добавлением в бетон гранитного щебня. Как видно из характеристик, они приспособлены для эксплуатации на кислых грунтах.
• Разнообразие размеров изделий производимых на заводе. Для строительства крупными застройщиками, имеющими специальную технику, выпускаются крупногабаритные блоки, а для частных строителей предусмотрены небольшого размера.



Но, несмотря на все усовершенствования, фундаментные блоки имеют недостатки:

• высокая стоимость. Фундамент из них не менее чем на 30% дороже монолитного;
• необходимость в двойном слое гидроизоляции;
• швы, которые имеет кладка, очень восприимчивы к воздействию внешних факторов, поэтому нуждаются в утеплении.



Виды фундаментных блоков



Все виды фундаментных блоков делятся на три основных типа:

• монолитные (ФБС) – это сплошные бетонные блоки со стальной арматурой, они наиболее прочные из всех видов;

• монолитные с пазом (ФБВ) – они также выполнены из армированного бетона, но имеют специальные вырезы, предназначенные для прокладки различных видов коммуникаций;

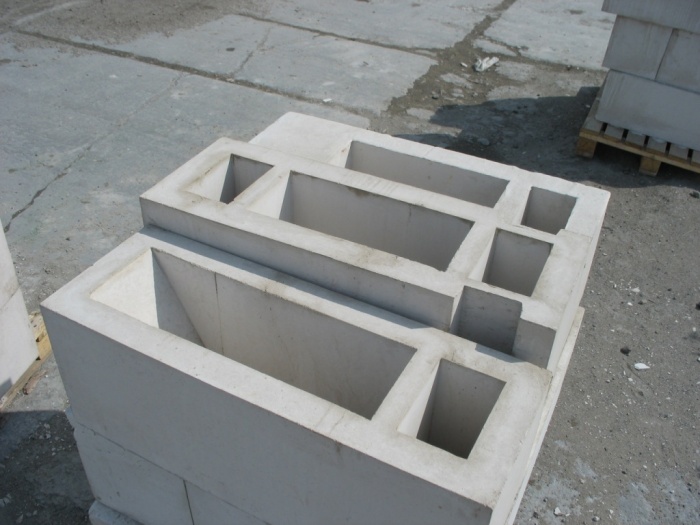

• пустотелые (ФБП) – имеют полости внутри. Они наименее прочные и для возведения фундамента почти не используются. Могут использоваться только пи строительстве легкого каркасного или деревянного дома.

При выборе материала для ленточного фундамента из блоков ФБС необходимо знать их характеристики и уметь расшифровывать аббревиатуру. Например, ФБС 2-2-4 означает, что его длина 20 см, ширина 20 см, а высота 40 см. Таким образом, первая цифра указывает длину блоков, вторая – ширину, а третья их высоту.

Для ленточных фундаментов из бетонных блоков применяются ФБС 4, 6, 8, 9, 12, 24 со стальным армированием. Их выбор зависит от нагрузки, которая будет на них оказываться зданием.

Для малоэтажного строительства наиболее удобны блоки с размером 20х20х40. В их составе вместо известкового щебня добавляется гранитный, поэтому они подходят для строительства погребов, подвалов, межкомнатных перегородок и т.д. Ленточный фундамент из блоков 20х20х40 можно сделать самостоятельно, ведь его вес составляет всего 31,7 кг.

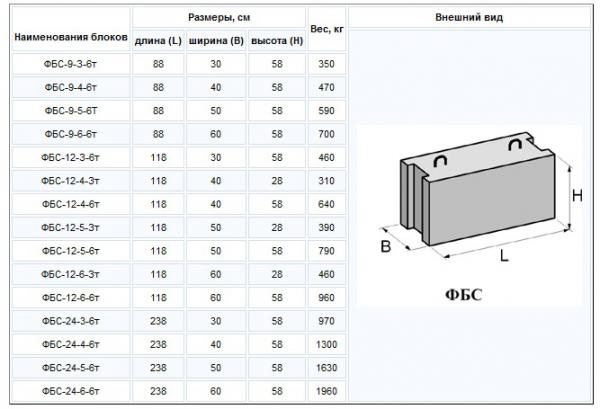

Более подробно о технических характеристиках блоков ФБС показано в таблице



Устройство ленточного фундамента из блоков своими руками



Как и при строительстве любого фундамента, в первую очередь надо отталкиваться от характеристик грунта. При соблюдении технологий, ленточный сборный фундамент можно установить даже на пучинистых почвах.

Идеальными для строительства считаются непучинистые песчаные или скальные грунты с содержанием щебня и гравия, и с залеганием грунтовых на глубине не менее 3-ех метров. При наличии данных условий, подвал из блоков ФБС получится полноценным сухим помещением. Но если на строительной площадке глинистые и суглинистые грунты, а также близко грунтовые воды, то придется принимать целый ряд мер, чтобы защитить блочный фундамент. Из-за грунтовых вод, в подвале всегда будет влажно даже при наличии качественной гидроизоляции.

Кроме этого потребуется сделать:

• для укрепления кладки из ФБС по верху и по подошве фундамента делаются монолитные пояса;
• по всему периметру здания засыпаются пазухи среднезернистым песком;
• на наружную боковую поверхность фундамента наносится битум;
• утепление фундамента влагостойким теплоизоляционным материалом.

Все это потребует дополнительных финансовых затрат, что сильно повлияет на итоговую стоимость фундамента.



Этапы строительства

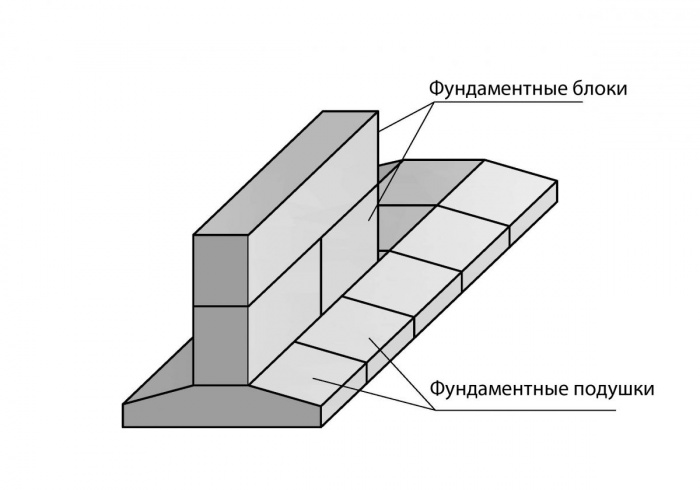

Сборный ленточный фундамент представляет собой железобетонную конструкцию, которая монтируется по всему периметру дома и под его несущими стенами.

Вначале делается разметка участка под будущий фундамент с помощью колышек и натянутой между ними веревки. Это один из самых ответственных этапов, при котором надо добиться идеальной ровности всех углов. После этого, четко по разметке, выкапывается траншея на необходимую глубину. Ее дно следует выровнять насколько это возможно.

На дно траншеи укладывается песчаная подушка слоем 15-20 см и шире блока на 20-30 см, утрамбовывается и проливается водой. Сверху на нее кладется слой гидроизоляции, для которого подойдет полиэтиленовая пленка.

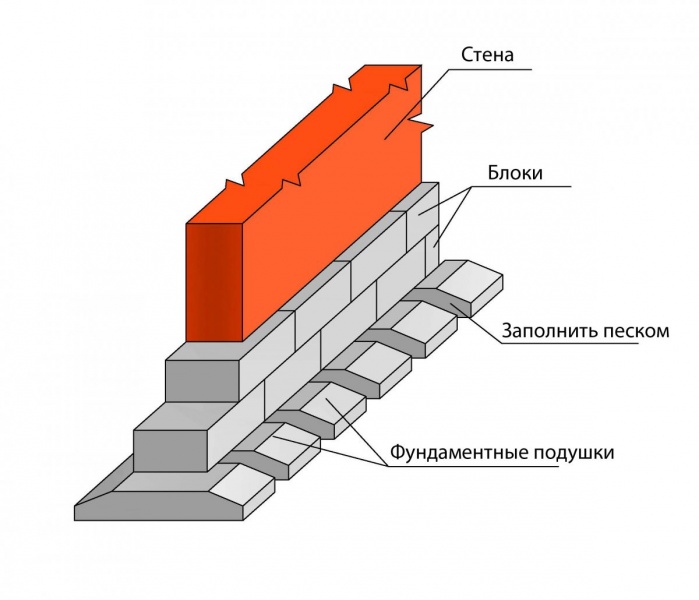

Для нижнего слоя ленточного фундамента из блоков применяются железобетонные плиты-подушки (ФЛ), которые устанавливаются поверх гидроизоляции.



Теперь начинается укладка самих блоков. Вначале устанавливаются блоки-маяки в углах и в местах пересечения стен. На их грани натягивается нить-ориентир и по ней монтируются остальные блоки в шахматном порядке.

Перед окончательной установкой их ровность проверяется с помощью уровня и отвесов. Устраняются незначительные перекосы при помощи лома, которым их можно двигать. При существенной неровности, блок следует демонтировать, основание под ним выровнять и, нанеся новый слой раствора установить его заново.

Для их укладки наносится слой цементного раствора толщиной в 2 см, распределяя его рейкой по раме. Все вертикальные швы плотно заполняются раствором по мере монтажа кладки. Если длина стены не кратна длине блоков, то понадобится доборный элемент, который называется пломбой. При этом надо помнить, что между блоками необходимо оставлять расстояние для прокладки коммуникаций.

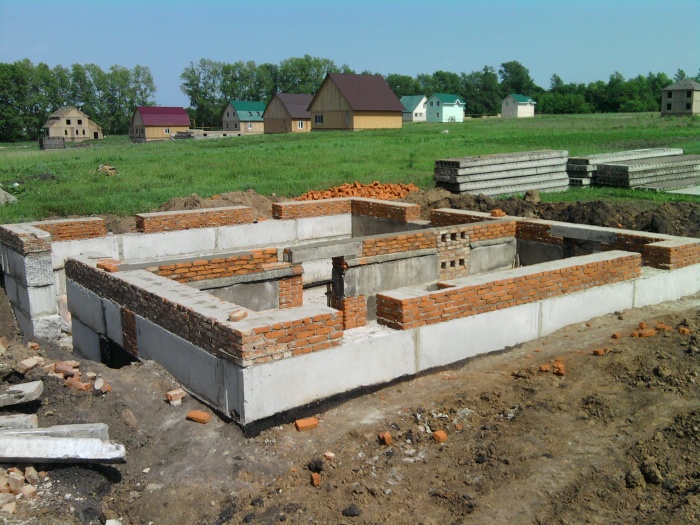

Когда фундамент выложен, зазор между его внешними стенками и грунтом засыпается песком, поэтапно утрамбовывается и поливается водой. Наружная часть фундамента со всех сторон покрывается гидроизоляцией.
Остается лишь дождаться, когда просохнет связующий раствор и можно начинать возведение стен.

На видео показано как монтируется сборный фундамент профессионалами

Подведя итоги, становится ясно, что сборный ленточный фундамент из блоков хоть и требует меньше времени на возведение, но более дорогостоящий и трудозатратный. Даже при сравнительно небольшом весе материала, строить его самостоятельно сложно и тяжело. Поэтому частные застройщики, как правило, используют фундаментные блоки для строительства столбчатого фундамента.

размеры и ГОСТ железобетонных блоков

Самый распространенный и простой вид обустройства фундамента под дом – использование бетонных блоков. Фундаментные блоки не требуют опалубки, а прочность обуславливается заводским способом изготовления, посредством применения процессов вибрирования и пропаривания бетонной смеси. Кроме строительства оснований, блоки ФБС используют для обустройства пандусов, стенок подпорного характера, заборов, эстакад и платформ. Единым регламентным документом является ГОСТ 13579, допускающий применение в производстве изделий силикатные смеси легкого типа плотностью не менее 1800кг/1м3.

ФБС в строительстве

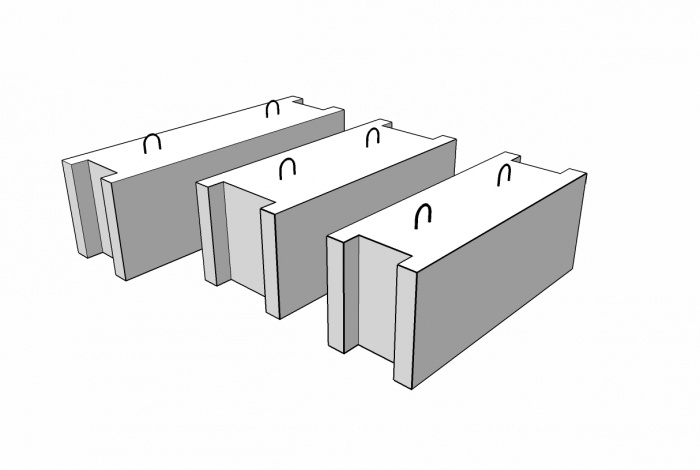

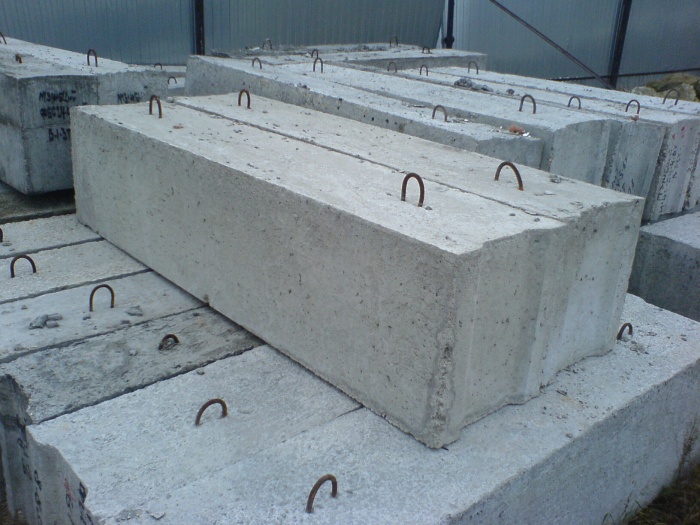

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные. Материал показан для применения в строительстве частного малоэтажного типа и застройке объектов различных малых форм, позволяет снизить стоимость проектов и значительно повысить оперативность проведения строительных процессов.

Важно! При создании фундамента на слабом грунте, для перераспределения нагрузки, блоки ФБС необходимо опирать на «подушки», представляющие собой вид плит призматического типа.

Преимуществами использования продукции можно назвать следующие факторы:

1. Снижение временных потерь для обустройства фундамента. Благодаря тому, что продукция не требует выдержки, как, например, основания ленточного типа, стеновые панели строения можно возводить практически сразу после выкладки фундамента.

Совет! Лучше всего заниматься обустройством основания из ФБС в теплое время года, выбрав период без дождей.

2. Наличие специальных присадок в фундаментных блоках ФБС обеспечивает высокую морозостойкость и неподверженность агрессивной среде. Благодаря этому показателю, продукция стойко переносит большие перепады температурных режимов в течение суток.
3. Модальное разнообразие. Широкий ряд типовидов позволяет подобрать размеры блоков ФБС по требованиям каждого застройщика, а качество гарантируется заводским образом изготовления железобетонных конструкций.

Важно! Изготовить самостоятельно блоки для фундамента нельзя. Отсутствие оборудования для вибропрессования приведет к нарушению технологического процесса и изделие не выдержит положенных нагрузок.

4. Стандартизированные ГОСТ размеры помогают точно просчитать количество продукции, необходимое для обустройства несущей основы.
5. При соблюдении условий монтажа, эксплуатации, блочный фундамент прослужит не менее 70-90 лет.

Совет! Несмотря на огромный ассортиментный и размерный ряд, фундаментные блоки ФБС имеют немалый вес, поэтому для подъема продукции и монтажа на место, потребуется техника.

Разновидности блочной продукции

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента, обозначаемый аббревиатурой ФБС. Кубический продукт используется как для создания несущей основы, так и для обустройства наружных, внутренних, несущих стеновых панелей. Регламент ГОСТ стандартизирует размеры всего модельного ряда:

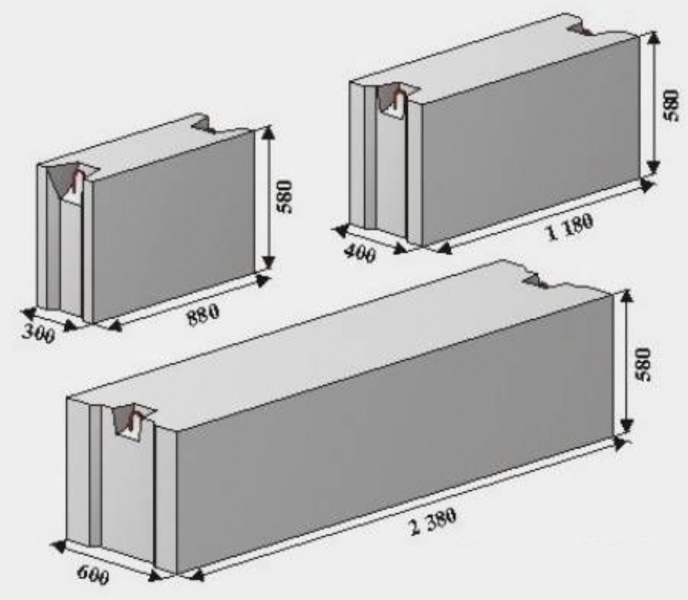

• Железобетонные кубы при показателе длины 2380 мм могут быть 300-600 мм толщины (шаг изменений 100 мм), высота 580 мм.
• Железобетонные бруски длины 1180 мм могут иметь толщину: 400, 500, 600 мм, высоту 580 и 280 мм.
• Доборные блоки ЖБИ (укороченные) при длине 880 мм могут быть толщиной 300-600 мм, высоты 580 мм.

Весовая градация в зависимости от размерных градаций составляет 380-1960 кг, плотность 2400кг/м3.

Рекомендуем к прочтению:

И немного о других изделиях, которые имеют некоторую сходность с продукцией ФБС:

1. ФБВ – это штучные изделия, выпускаемые малыми партиями. Отличие в том, что кубы оснащены продольным вырезом, особенно удобным для прокладки инженерных коммуникаций. Как правило, изделие имеет длину 88 см, ширину 40-60 см, высоту 58 см.
2. ФБП – продукция облегченного типа, имеющая квадратные пустоты. Имея параметры длины 238 см, ширины 40-60 см, высоты 58 см, бруски идеально подходят для обустройства стен и перегородок внутреннего типа в подвальных помещениях, а также применяются для строительства оснований под тяжелые установки промышленного свойства.

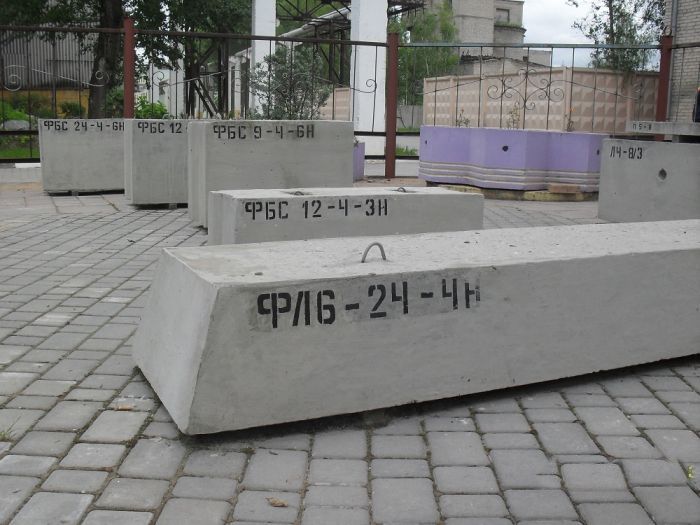

Маркировка ФБС

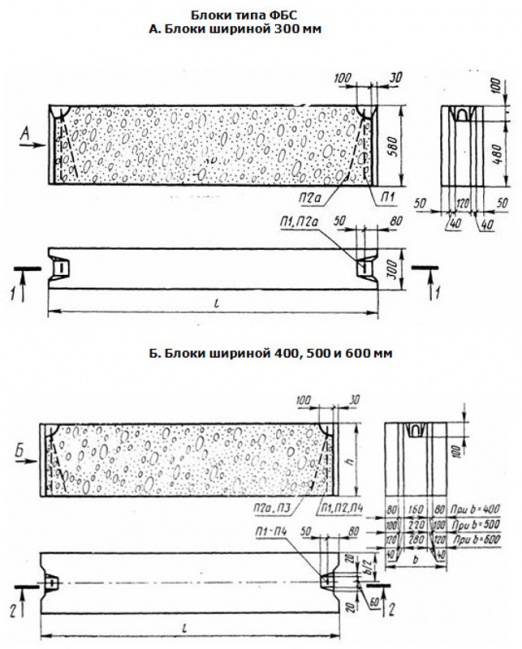

Все блоки фбс изготавливаются в соответствии с ГОСТ и имеют свою маркировку

В соответствии с ГОСТ, обозначение параметров продукции округляется до 1 дм. Так:

1. Сплошной блок с размерами стандартного характера обозначается ФБС 24.4.6 т (тяжелые бетоны). Минимальный вес 260 кг, максимальный 2 тонны (при плотности 2300 кг/м3).
2. Если фундаментный блок изготовлен из легкого бетона, ставится маркировка «Л» или «П» (при использовании пористого наполнителя – керамзита). Минимальный вес такой конструкции будет 230 кг, максимальный 1470 кг при плотности 1800 кг/м3.
3. Наличие буквы «С» после цифры, обозначает использование силикатного бетона в качестве одного из компонентов сырья. Масса минимум составит 163 кг, максимум 250 кг. При этом показатели длины 238 см, ширины 60 см. Плотность 2000 кг/м3.

Важно! Железобетонные кубы заводского изготовления всегда имеют пару проушин, изготовленных из стального проволочного прутка диаметром не менее 12 мм. Петли предназначены для облегчения монтажных работ.

Характеристики продукции

Фундаментные блоки выбираются по назначению материала

Кроме того, что фундаментные блоки выбираются по плотности и массе, есть немало свойств, влияющих на определение назначения материала:

1. Типоразмер. Блоки под фундамент нужно определять по форме, назначению и маркировке:

• В форме цилиндра с литерой «Ф» — продукция, используемая для оснований свайного, столбчатого типа.
• Железобетонные изделия в форме трапеции применяются как опора под ленточное, столбчатое основание, имеют маркировку «ФЛ», параметры регламентированы ГОСТ 13580-85.
• Элементы в форме прямоугольника, оснащенные ушками на торцах – это блоки ФБС, на фото показаны именно они, применяются для устройства ленточного фундамента, строительства цокольных этажей, возведения стен. Размерные градации указаны в ГОСТ 13579-78.
• Пустотелые изделия, предназначенные для создания опалубки несъемного типа, обозначаются «ФБП». Показаны для строительства многоэтажек, в малоформатном частном домострое применение материала невыгодно – огромный запас прочности не будет использоваться полностью. ГОСТ 13579-78.
• Балки в форме прямоугольника, трапеции имеют маркировку «БФ» и нормированы ГОСТ 28737-90.

Расшифровка обозначений довольно проста

Расшифровка обозначений довольно проста: обозначения цифр – это габариты элементов (дм): первая – размер длины, вторая – ширины, третья – высоты. Размеры и вес продукции предусматривают применение крана, лебедки, но производители предлагают малоформатные блоки для фундамента 20*20*40 см, которые, как правило, выпускает тот же завод, что и крупноформатную продукцию. Производство включает процессы вибропрессования, при этом используется раствор портландцемента, чистого песка и крупного заполнителя, благодаря чему достигается нужная плотность раствора.

Важно! Если заполнитель гравийного типа, блок называется бетонным, если керамзит –керамзитным.

Различаются малоформатные блоки для фундамента на полнотелые и пустотелые:

Рекомендуем к прочтению:

• Полнотелые элементы показаны для обустройства оснований под малоэтажные (1-3 этажа) строения на прочных грунтах.
• Пустотелые элементы идеальны для строительства стеновых панелей.

Важно! Удобство работы обеспечено малым весом кубов – до 40 кг, однако при выкладке фундаментной основы необходимо дополнительное армирование, например, дополнение в виде армировочной сетки по горизонтальному шву. В случае ненадежности грунта, создается армопояс увеличенной высоты.

2. Морозостойкость. Определяется норматив только по сертификатам, которые выдаются на продукцию и исчисляется в количестве циклов полного замораживания/оттаивания продукции.
3. Устойчивость к агрессивным средам – еще один параметр, необходимый для учета. Выбирать тип бетона в этом случае лучше с помощью предварительно проведенного теста почвы. Тестеры продаются в магазинах строительных материалов и стоят примерно $ 2. Проведя испытания, застройщик сможет подобрать стеновый или фундаментный материал с щебенным заполнителем – они намного прочнее, чем керамзитные и более стойкие к щелочным воздействиям кислых грунтов.

Цена блоков

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

1. Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
2. Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
3. Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

Важно! Предлагаемые на рынках жб изделия, бывшие в употреблении – не самый лучший вариант для застройщика, несмотря на весьма привлекательную цену. Наличие сколов, прочих дефектов может негативно отразиться на качестве и сроке эксплуатации готового строения. Однако, если предполагается возведение хозпостройки малого формата и рядом есть опытный застройщик, он поможет определить блочную продукцию с минимальным количеством изъянов и получится неплохая экономия на покупке стройматериала.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

• Ровную геометричность форм.
• Отсутствие сколов, кривизны.
• Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

Фундаментные блоки

Существует распространенное мнение, что блочный фундамент для дома применяется в качестве способа построить основание здания в самые сжатые сроки, без тяжелой и дорогой подготовки, установки опалубки, армирования и бетонирования. Отчасти это справедливо в тех случаях, когда решающим фактором оказывалась скорость возведения постройки.

Вместо отливки бетонной ленты в промышленном, жилом и даже частном домостроении стали применять фундаментные блоки, армированные прутковой сталью. Благодаря использованию бетонных блоков для фундамента сроки возведения здания уменьшились в разы.

Преимущества и недостатки использования фундаментных блоков

На самом деле переход к возведению фундаментных систем из блоков был продиктован необходимостью решения более серьезных проблем, чем скорость или темпы строительства:

• За счет новых технологий и материалов появилась возможность строить относительно тяжелые кирпичные и панельные здания. Так как бетонные блоки выходили из стен заводов ЖБИ с уже запрограммированными характеристиками и проектной прочностью, блочный фундамент для дома оказывался значительно прочнее, стабильнее, давал одинаковую усадку и равномерное перераспределение нагрузки;
• Строительство фундамента из фундаментных блоков позволило уменьшить количество брака, связанного с нарушениями технологии укладки арматуры или заливки и уплотнения бетонной ленты;
• Минимальный риск нарушения геометрии ленточного фундамента, как это нередко бывает при выдавленной стенке деревянной опалубки или нерасчетной усадке из-за ухода цементного молочка в грунт;
• Снижается количество ручных операций и риск потери качества бетонной отливки из-за нарушения оптимальных условий и сроков бетонирования.

Процесс бетонирования фундаментной плиты или ленты всегда происходит непрерывно, разрыв по времени между заливочными сессиями не должен превышать четырех часов. Если автомиксер с бетонным раствором застрял по дороге, или на момент заливки бетона испортилась погода, есть все шансы получить серьезные проблемы с прочностью фундаментного основания. Даже залитый точно по графику бетонный материал медленно набирает прочность, осаживаясь и закрепляясь на стальной арматуре. Если погодные условия благоприятны, то фундаментная лента наберет прочность за месяц.

Чем толще бетонная отливка, тем дольше приходится ждать, пока химические реакции гидратации пройдут по всей толщине фундаментного основания. Железобетонные блоки для фундамента на момент укладывания фундаментной ленты уже имеют 50-70% запас прочности, поэтому нет оснований опасаться образования трещин или деформаций.

Важно! Использование бетонных фундаментных блоков позволяет построить МЗЛФ – ленту или заглубленный фундамент с минимальными потерями.

К недостаткам применения бетонных фундаментных блоков можно отнести тот факт, что блочный метод подходит не для всех типов фундаментов. Например, невозможно построить плитный вариант или свайно-ростверковый тип фундаментного основания. Иногда для малоэтажных построек используют одновременно пеноблоки и свайный фундамент, но только как способ обустройства цокольной части здания.

Не обязательно закапывать фундаментные блоки в грунт. В домашнем строительстве, например, для легких деревянных, арболитовых и газобетонных построек широко используются ленточный сборный каркас или столбчатый фундамент из блоков.

Блоки для фундаментных систем промышленного назначения

Методика строительства фундаментных систем на основе бетонных блоков предусматривает использование двух основных видов блочного материала – для ручной и промышленной кладки.

К первому виду причисляют фундаментные блоки промышленного изготовления:

• Основной строительный материал, или сокращенно ФБС – фундаментные блоки сплошные,  используются для возведения стеновых ленточных фундаментов;
• Вспомогательные бетонные фундаментные блоки ФБВ на краях и торцевой поверхности имеют выступы и пазы, за счет которых образуют технологические пустоты и каналы для перепуска коммуникаций;
• ФБП–пустотный вариант блочного материала, используется для блочных бетонных фундаментов облегченного типа.

Понятно, что все перечисленные типы блочного материала применяются только в промышленных методах строительства с использованием специального мерительного инструмента и подъемно-транспортного оборудования из–за того, что вес фундаментного блока самой маленькой размерной серии 12.4.3т составляет 310 кг. Самые тяжелые фундаментные блоки ФБС размерной серии 24.6.6т весят почти 3,5т. Уложить ленточный фундамент из блоков ФБС или просто доставить бетонный блочный материал на строительную площадку без применения специальной техники практически невозможно.

По сути, технология возведения бетонных стен фундамента из готовых железобетонных фундаментных блоков практически не отличается от методики выполнения кирпичной кладки или работы со шлакоблочным материалом. С той только разницей, что монтаж фундаментных блоков выполняется намного быстрее даже кирпичной кладки, поэтому из них с успехом строят всевозможные здания и помещения под промышленные объекты, склады или гаражи.

Прочность и точность постройки во многом зависит от правильной выкладки первого ряда, поэтому под укладку ФБС блоков обязательно используют фундаментные плиты марки ФЛ. Использование базовых бетонных плит дает возможность обеспечить начальную подготовку, выровнять горизонт и одновременно предупредить усадку тяжелого фундаментного блока на песчаной подушке дна котлована.

Материалы, используемые для отливки бетонных фундаментных блоков

Многие из частных застройщиков давно сообразили, что применение фундаментных железобетонных блоков является золотой жилой при возведении обычных коттеджей и малоэтажных зданий. Особенно, если в проекте предусмотрено огромное подвальное помещение, цокольное расположение гаража, котельная, погреб и много других интересных вещей.

Стоимость фундаментного блока самых популярных марок ФБС12.5.6т и ФБС12.4.6т будет примерно вдвое дороже в пересчете на товарный бетон эквивалентного объема. Но с учетом расходов на доставку, опалубку, работу мастеров и возможные проблемы с нарушениями технологии фундамент из фундаментных блоков обойдется примерно в те же деньги, при неизменно более высоком качестве.

Поэтому малоразмерные железобетонные блоки ФБС раскупаются, как горячие пирожки. Но есть одна особенность. Кроме размеров и конструктивного оформления, фундаментные блоки отличаются по используемому для отливки материалу. Согласно ГОСТу №13579-78 используется три типа бетонных смесей:

• Тяжелые марки бетонного материала с наполнителем из гранитного и базальтового щебня, плотность отливки после схватывания составляет не менее 2,4 кг/дм³, а прочность на сжатие класс В7,5-В12,5;
• Легкие материалы из бетона на керамзитовой основе. Плотность бетонной отливки не менее 1,8 кг/дм³, прочность классом не менее В7,5;
• Силикатобетоны плотностью не менее 2 кг/дм³ и прочностью на сжатие классом В15.

По назначению фундаментные блоки не являются полностью взаимозаменяемыми, кроме того, стоимость зависит от материала, класса прочности и точности, поэтому при покупке готовых изделий необходимо тщательно сверять сведения продавца с данными проекта.

К сведению! Вся необходимая информация о фундаментном блоке наносится краской через трафарет или машинным способом на его боковую поверхность. Поэтому при покупке партии материала информацию на маркировке нужно обязательно сверять с данными в товарной накладной.

Схема кодировки информации приведена на рисунке.

Здесь же указываются служебная маркировка завода изготовителя и контрольные метки для монтажа блоков в основание фундамента.

Силикатные бетонные материалы для производства фундаментных блоков по рецептуре и технологии изготовления практически не отличаются от того, что применяется на линиях кирпича и плитки. Для отдельных марок силикатобетона допускается добавка высокомарочного цемента не более 14% от объема. Бетонную смесь подвергают горячей обработке в автоклаве и медленному охлаждению.

После затвердевания фундаментные блоки должны выдерживаться до набора материалом определенной доли проектной прочности. Разрешается отпускать фундаментные блоки из тяжелых марок бетона с 50% набором прочности, керамзитный материал – не менее 70%, а силикатный — 100% проектного значения.

Приведенные на маркировке размеры фундаментных блоков ФБС могут отличаться по высоте и длине на 8 мм и 12 мм соответственно, поэтому при подборе блоков в ряд фундаментной кладки обычно используют мерный шаблон. Мастера-фундаментщики обычно вручную промеряют материал, если фундамент из керамзитобетонных блоков и тяжелого бетона, силикатные блоки, как правило, идут с припуском в пару миллиметров.

Легкие фундаментные блоки

Идея обустройства фундамента из бетонных блоков очень хорошо согласуется с возможностями и потребностями домашнего строительства. Разумеется, тяжелый кирпичный дом в два этажа из кирпича или силикатных блоков требует отливки полноценной фундаментной ленты, но таких грандиозных строек в жизни обыкновенного застройщика случается не так много. Гораздо чаще приходится делать фундамент под пеноблоки, например, при строительстве сарая, бани или загородного домика на дачном участке.

Требования к легким фундаментным блокам

Учитывая тот факт, что практически все подобные постройки строятся без использования специализированной техники, приходится искать фундаментные блоки для ручной кладки. Вариантов легких бетонных материалов не так много:

• Керамзитобетон;
• Пенобетон;
• Силикатобетон.

Традиционно строится фундамент из блоков 20х20х40 мм. Это стандартный размер для стеновых блоков, применяемых для возведения стен и перекрытий зданий.

Если задаться целью и сравнить прочностные характеристики приведенных материалов, то можно удостовериться, что значения прочности всех приведенных в списке материалов вполне достаточно для строительства МЗЛФ-ленты. Сложность заключается в том, что фундамент под пристройку из пеноблоков должен быть одновременно легким, чтобы можно было сложить своими руками, и одновременно жестким, чтобы коробка здания не разъехалась под собственным весом или давлением ветра, и главное — не адсорбировать воду из грунта.

Последнее условие, как ни странно, является наиболее трудновыполнимым. Если не предпринимать специальных мер защиты бетонного материала от влаги, то столбчатый фундамент из блоков 20х20х40 пенобетона рассыпается в течение пары лет эксплуатации. Несмотря на то, что блок пенобетона может неделями плавать в воде и оставаться почти сухим, остатки газообразователя внутри пористой массы активно поглощают водяные пары, а значит, приводят к обводнению и морозному растрескиванию бетонного материала.

Силикатобетонные и керамзитовые блоки

Прежде всего, нужно уточнить, что речь идет не о стеновых газосиликатных блоках, изготавливаемых на основе извести и алюминиевого порошка. Подобные материалы в «сыром» виде, без наружной облицовки запрещено использовать в качестве фундаментных блоков. Как вариант, можно использовать газобетон для фундамента под баню из пеноблоков, но техника строительства газобетонного основания больше напоминает столбчатый фундамент, чем ленточный.

Для классической схемы ленточного фундамента применяются автоклавные материалы, известные нам на примере силикатного кирпича и блока, широко используемые для возведения стен.

Прочность и жесткость силикатной и керамзитобетонной массы находится на уровне лучших марок рядового бетонного материала. Отличная адгезия к кладочному раствору дает возможность строить фундаментную ленту практически любой сложности. Но использование блоков в качестве фундаментной основы требует специальной подготовки:

• В состав силикатной массы добавляются специальные присадки из молотого доменного шлака, благодаря которым большая часть гидросиликата переходит в нерастворимую форму, не боящуюся и не впитывающую воду;
• Проведение виброуплотнения формовочной массы, что позволяет выдавить остаточный воздух и закрыть поры для проникновения водяных паров и воды;
• Обработка поверхности фундаментных блоков 20мм на 20мм на 40мм специальными кремнийорганическими препаратами глубокого проникновения.

К сведению! Обработку гидрофобными веществами необходимо выполнять только после возведения стен фундамента.

Если обработать блочный материал до того, как выполнить монтаж фундаментной ленты, то прочность кладки на бетонном растворе уменьшится как минимум вдвое из-за плохого смачивания поверхности цементным молочком. В результате морозостойкость материала возрастает минимум на порядок. Укладка фундаментного основания и гидроизоляция из адаптированного материала выполняется по классической схеме, даже без использования арматуры и бетонных вставок.

Из адаптированного силикатобетона изготавливают огромное количество вспомогательной арматуры, оснований, площадок в промышленном и дорожном строительстве, на транспорте и даже при обустройстве речных и морских причалов.

Пенобетонные материалы, можно ли построить из них фундамент

Стеновые материалы на основе пенобетона делятся на две категории — теплоизоляционные и конструкционные. Чтобы понять, насколько пенобетонные блоки подходят для обустройства фундаментной ленты, нужно посмотреть на характеристики, приведенные в таблице.

Пенобетон марки D1000 обладает достаточной прочностью и морозостойкостью для того, чтобы обеспечить необходимую жесткость МЗЛФ. С другой стороны, паропроницаемость вспененного бетона ненулевая, а значит, фундамент из пеноблоков потребует специальной защиты от проникновения водяных паров вглубь вспененного бетонного материала.

Без применения гидроизоляции или специальных защитных покрытий можно построить простейший фундамент из пеноблоков под сарай, гараж или баню. В этом случае ленточный каркас не заглубляется в грунт, а выкладывается на подушке из песчано-гравийной смеси. Разумеется, стандартные блочные фундаментные материалы размером 60х20х20 см и весом по 30-35 кг достаточно тяжелы для того, чтобы строить фундамент из пеноблоков своими руками. Более подходящими размерами являются фундаментные блоки 20х20х40 см. Вес около 20 кг позволяет взрослому человеку выложить фундаментную стену без помощи строительной техники.

Относительно недавно для строительства ленточных фундаментных оснований начали использовать композитные пеноблоки. В отличие от обычного газо или пенобетона, стандартный блок изготавливается из нескольких слоев. Например, для изготовления фундаментов с подвальными и цокольными помещениями применяется блок из трех слоев. Внешняя часть фундаментного блока изготавливается из вспененного пенополистирола, сердцевина заполняется ячеистым пенобетоном. Внутренняя поверхность выполнена с облицовкой из ПВХ или полистирола. В результате помещение подвала приобретает отделку и гидроизоляцию.

Такие фундаментные блоки имеют торцевое соединение типа шип-паз с уплотнением стыков. Но все равно при сборке производитель рекомендует проклеивать все стыки бетонным раствором.

Особенности строительства фундаментов из пеноблоков

Наиболее существенным недостатком строительства фундамента из пеноблоков является низкая жесткость материала. Вспененный бетон, в отличие от обычных монолитных отливок, до момента окончательного набора прочности обладает повышенной упругостью и осадкой. Даже свежие блоки ФБС, армированные стальным прутком, после двухнедельной выдержки еще способны уплотняться и деформироваться под нагрузкой, поэтому их используют максимум для выкладки первого ряда фундамента.

Пенобетонные материалы обладают гораздо более высокой склонностью к упругой деформации, даже после окончательного затвердевания. Поэтому нельзя просто выложить стены фундаментного основания из блочного материала, под нагрузкой от массы коробки здания фундамент будет давать значительную осадку и, что хуже, – будет происходить выгибание стеновой кладки вовнутрь или наружу.

Чтобы этого не происходило, в основание и в оголовок малозаглубленной ленты укладывают бандажи из металлического уголка или швеллера, которые стягивают и удерживают наиболее нагруженные участки фундамента. Срединную часть фундаментной кладки усиливают двумя-тремя поясами из металлической или стеклопластиковой арматуры.

Чтобы обеспечить передачу нагрузки от пенобетонных блоков к уложенной стальной арматуре, вдоль бетонной кладки через каждые три-четыре ряда нарезаются пазы, в которые и укладываются прутья. Монтажный паз заполняется кладочным раствором, а арматурные нитки на торцах фундаментных стен нагреваются и растягиваются на величину упругой деформации, примерно 5-7 мм на каждые 10 метров длины. После раскрепления системы натяжения под действием растянутой арматуры кладка из пеноблоков переходит в сжатое состояние. В результате любая нагрузка на фундамент, будь то от веса коробки здания или морозного пучения грунта, не приведет к разрушению пеноблоков, выдавливанию или образованию трещин.

Технология строительства основания из фундаментных блоков

Оценивая преимущества и недостатки использования фундаментных блоков, стоит упомянуть о практической стороне применения блочной схемы строительства, о которой хорошо знают практики. Основная ценность блока заключается в том, что возведение фундаментной ленты можно выполнять сколь угодно долго, без авралов и климатических сюрпризов. Можно спланировать работы по строительству фундамента на весь теплый период времени.

Подготовка к укладке фундаментного блока

Независимо от типа и размеров блочного материала, укладке фундаментных блоков должна предшествовать подготовка грунта и котлована. Монтаж тяжеленных бетонных отливок нельзя назвать абсолютно безопасным, поэтому важно составить для себя пошаговую инструкцию для фундамента из блоков ФБС.

Фундаментные бетонные блоки нужно выкладывать и подгонять каждый индивидуально, неважно, осуществляется ли это с помощью крана или ручным способом. Поэтому размеры траншеи для малозаглубленной фундаментной схемы или котлована для заглубленной версии придется выкапывать шире размеров фундамента как минимум на метр-полтора. Увеличение рабочего пространства необходимо для того, чтобы иметь возможность полноценно выполнить гидроизоляцию и утепление фундаментных стен.

Для малозаглубленного фундамента, глубиной в 50-60 см и высотой в два-три ряда силикатных блоков можно ограничиться стандартными размерами траншеи, это не повлияет на качество кладки. Для остальных вариантов фундамента до начала строительства вдоль контура будущего фундамента потребуется уложить деревянный настил, по которому можно перемещаться вдоль кладки даже в плохую погоду.

На втором этапе потребуется выполнить планировку и бетонную подготовку под укладку фундаментных блоков. Основание ленты тщательно выравнивают по горизонту, удаляют, насколько можно, глину, торфянистые включения и засыпают подошву фундамента первоначально крупным гравием, затем смесью мелкого гравийного отсева и песка. После трехкратного уплотнения трамбовкой нужно выполнить закладку дренажа и геотекстиля.

Правила укладки тяжелых блоков

ФБС в равной степени используется для возведения как малозаглубленных, так и стеновых заглубленных типов фундамента. Причем первый тип считается более сложным в строительстве, так как рабочее пространство вокруг блочной кладки ограничено, и нет возможности полноценно выравнивать положение блоков, используя нивелир или лазерный уровень.

При работе с фундаментными блоками, весом по 300-400 кг, достаточно сложно корректировать положение бетонной отливки, а делать это нужно с точностью в 3^о отклонения от горизонтальной и вертикальной оси. Поэтому для МЗЛФ схем первым делом потребуется выполнить бетонную подготовку фундаментного основания.

На утрамбованную подушку из гравпеса выкладывают слой бетонного материала не менее 60-70 мм толщиной и, не подрезая края ленты, аккуратно выглаживают поверхность стяжки, стараясь добиться минимального отклонения по горизонту. Через 4-5 часов после заливки бетонный материал стяжки начинает набирать первоначальную твердость и усадку. В этот период потребуется еще раз подчистить и подровнять ленточное основание фундамента. Через 2-3 дня можно приступать к укладке блоков в МЗЛФ.

Для тяжелых зданий можно использовать плиты ФЛ. После укладки плитного основания нужно перевязать выпуски арматуры на плитах и зачеканить стыки смолой, битумом или жидкой резиной.

Выкладка блоков в фундаментную ленту

После того как выполнена бетонная подготовка, потребуется установить маяки и уровни, по которым выравниваются плоскости каждого из уложенных блоков. Кладку ФДС начинают с угловых зон. Как правило, между углами по нивелиру натягивают шнуры, для каждой стены минимум по два шнура на каждый ряд фундаментной кладки. Использование пары шнуров позволяет подогнать положение боковой плоскости блока относительно вертикальной оси.

Использование капроновых шнуров или тонкой стальной проволоки допускается для относительно небольших фундаментов, уже при длине стороны более семи метров натянутые маяки провисают, и точность кладки падает на порядок. В подобных условиях приходится постоянно использовать нивелир или двухлучевой лазерный уровень.

После установки угловых блоков аналогичным способом размечают позиции внутренних стен и перемычек подвального помещения. Можно переходить к выкладке стен фундаментного каркаса.

Для фиксации фундаментных блоков используют густой бетонный раствор, без гравия и пластификаторов. Иногда в состав кладочного бетонного материала добавляют небольшое количество ПАВ, например, стиральный порошок и распушенные асбестовые волокна. В этом случае раствор лучше прилипает к вертикальной поверхности при заделке щелей между блоками. Чтобы избежать усадки и образования трещин, для кладочного раствора применяют низкомодульные марки цемента. Такие материалы твердеют достаточно долго, поэтому добавка волокон позволяет удерживаться жидкому раствору в щелях без отекания и деформации.

Отдельно стоит упомянуть двухрядные заглубленные фундаменты. Если грунт под фундаментом достаточно сложный, с высокой склонностью к пучению, бетонные блоки соединяют между собой посредством перевязки арматурных прутьев, выпущенных на торцах отливок.

Специалисты рекомендуют для обустройства фундаментных стен использовать два ряда блоков, внешний – из сплошных монолитных ФБ, и внутренний из блочного силикатобетона. Между двумя рядами фундаментной ленты укладывается слой гидроизоляции и утеплителя. Разумеется, кладка выполняется с перевязкой рядов и стыков так, чтобы швы соседних камней не совпадали на расстоянии минимум 10-15 см.

Отделочные операции

После завершения выкладки фундаментной ленты нужно зачистить стены от остатков бетонного раствора и прогрунтовать праймером. Наружные поверхности обязательно оклеивают рулонной гидроизоляцией в два слоя. Если грунт относительно слабо насыщен водой, и присутствуют только поверхностные воды, то стенам угрожает только капиллярная влага. В этом случае можно обойтись обмазочной гидроизоляцией из битума и СБС резины.

Поверх гидроизоляции наклеивается слой утеплителя. Обычно используются листы экструдированного пенополистирола или ЭППС, толщиной не менее 50 мм. Раньше теплоизоляции подвергали только наружные поверхности фундаментных стен, сейчас специалисты рекомендуют утеплять подвалы и цокольные помещения изнутри, особенно, если дом отапливается. Это позволяет сместить точку росы внутрь слоя утеплителя, а так как ЭППС не поглощает водяные пары, подобная мера дает возможность избежать выпадения конденсата на стенах внутри подвального помещения.

Любой избыток влаги для бетонных блоков означает быстрое старение и разрушение армирующего стального каркаса, поэтому любые трещинки или повреждения на бетонном материале перед укладкой утеплителя предварительно обрабатывают гидроизолирующими грунтовками.

Последний этап обустройства фундаментной ленты из блоков состоит в засыпке пазух между кладкой и стенами котлована сухой смесью из глины, молотого шлака и песка. Нельзя использовать для обратной засыпки фундамента снятый при рытье котлована верхний слой грунта. Чаще всего отбирают песок с суглинками из придонных слоев котлована или используют карьерные пески, перемешанные с тощей пересушенной глиной.

Заключение

Наиболее сложными для обустройства фундаментных лент считаются блоки ФБС из силикатобетона. Такие блоки продаются уже с максимальными характеристиками прочности и жесткости. Традиционная цементно-песчаная отливка, будучи уложенной в кладку стены, еще длительное время остается податливой и по мере возведения коробки здания усаживается и распрямляется в фундаментной кладке, что позволяет выровнять нагрузку по всему периметру основания фундамента.

При изготовлении фундамента из силикатобетонных блоков такого перераспределяющего эффекта нет, стены под нагрузкой могут давать трещины, и даже локальное разрушение. Поэтому проектирование фундаментной ленты из силикатных блоков лучше доверить специалистам или использовать только для внутреннего ряда подвального помещения.

Отправить комментарий

Фундаментные блоки ФБС: технические характеристики

Возведение фундамента — ответственная задача, именно на него ложится вся нагрузка от вышележащих этажей. Сборный фундамент можно построить из фундаментных блоков, для этого необходимо приобрести качественный материал.

ФБС (Фундаментные Блоки Сплошные) используют для строительства фундаментов и стен подвалов различных зданий, как жилых, так и промышленных или складских, а также для подпорных стен, эстакад, мостов, пандусов и так далее. Также их используют в качестве заграждений и ограждений. Чтобы фундаментные блоки ФБС были прочными и долговечными, они должны иметь определенные технические характеристики.

Плотность материала должна быть не меньше 1800 кг/куб.м, внутри изделия не должно быть пустот. Буква С в аббревиатуре обозначает, что блоки сплошные. Встречается расшифровка ФБС как «фундаментные блоки стеновые» или «строительные», это неправильно.

Производятся также ФБП (пустотные, с пустотами, открытыми вниз) и ФБВ (с вырезами для прокладки коммуникаций).

ФБС внутри могут быть как армированными, так и не армированными, последний вариант встречается чаще, армированные изделия повышенной прочности могут изготавливать на заказ. ФБП применяют для строительства стен, они работают как несъемная опалубка, в пустоты вставляют арматуру и заполняют их бетонным раствором. ФБВ имеют вырезы для удобства прокладки коммуникаций, за исключением этого представляют собой те же ФБС (они также сплошные). Их делают на заводах ЖБИ на заказ для конкретных проектов зданий.

На чертеже показано, как устроены блоки фундаментные ФБС.

Согласно ГОСТу 13579-78, все эти виды бетонных блоков применяются для возведения стен подвалов и подполий, сплошные виды (ФБС) допускается использовать для строительства фундаментов. Хотя это и не основное предназначение ФБС, фундаменты из них получаются прочными и долговечными при правильном устройстве.

В процессе изготовления ФБС уплотняют на вибростолах или с помощью глубинных вибраторов, для отливки используют специальные формы, позволяющие строго соблюдать геометрию изделия. Элементы с нарушенной геометрией не смогут сформировать плотную кладку, а слишком широки швы могут пропускать влагу. Для быстрого отвердевания и набора прочности бетон пропаривают. При такой технологии бетон может набрать до 70% прочности за сутки вместо нескольких недель. На качество готового изделия технология с пропаркой или без нее влияния не оказывает.

Технические характеристики

ГОСТ, регламентирующий производство и технические характеристики ФБС, предусматривает блоки следующих размеров:

• длиной 2380, 1180, а также доборные длиной 880 мм,
• шириной 300, 400, 500 и 600 мм,
• высотой 280 или 580 мм.

Есть и малогабаритные разновидности, такие как 600*600*600 мм или длиной 400 мм. Каждое изделие представляет собой прямоугольный параллелипипед с выемками в торцах для более плотной кладки, заполняемыми раствором в процессе возведения стены или фундамента, и монтажными петлями, за которые их подцепляют для перемещения и установки.

Фундаментные блоки ФБС делают из тяжелого (плотностью 2400 кг/куб.м), силикатного (плотностью 2000 кг/куб.м) или керамзитового (плотностью 1800 кг/куб.м) бетона. Класс бетона по прочности должен быть

• не менее В7,5 для марки бетона М100,
• не менее В12,5 для марки бетона М150,
• для тяжелого бетона — от В3,5 (М50) до В15 (М200).

В таблице на картинке приведены данные по прочности и массе для ФБС из разного бетона.

Морозостойкость ФБС должна быть не менее 50 циклов заморозки-разморозки, водостойкость — W2.

В обозначении типа указаны его габариты в дециметрах, округленные в большую сторону. В маркировке также указан тип бетона:

• «Т» — тяжелый бетон,
• «П» — керамзитовый (на пористых заполнителях),
• «С» — силикатный.

Приведем пример. ФБС-24-4-6 т — это бетонный блок размерами 2380*400*580 мм, состоящий из тяжелого бетона. Он может быть промаркирован и по-другому:

• 24-4-6 т,
• 24.4.6 т,
• 24 4 6 т.

Масса блоков составляет 260 кг и выше, поэтому для строительства фундамента из них нужна спецтехника. В жилищном строительстве чаще всего используют блоки толщиной 60 см. Вес блока 24-6-6 (2380*60*58 мм, одного из самых востребованных) составляет 1960 кг. В таблице на рисунке приведены размеры и массы ФБС. По длине отклонение размера должно быть в пределах 13 мм, по ширине и высоте — 8 мм, по размеру выреза — 5 мм.

Важно! Перед покупкой проверьте соответствие веса и размера. Если вес меньше, чем нужно, при маркировке «Т», значит, материал имеет пустоты внутри, недостаточно уплотнен, что отрицательно скажется на прочности. Такие изделия покупать не следует. Перед покупкой попросите продавца показать сертификат соответствия на товар. Лучше покупать изделия крупных производителей. Блоки кустарного производства, скорее всего, будут сделаны с нарушением технологии, результат от их использования может быть непредсказуемым.

Блоки имеют монтажные стальные петли (проушины), которые находятся на верхней поверхности блока. Для петель используют горячекатаную арматуру или периодический профиль. При необходимости можно заказать ФБС без монтажных петель, это допускается стандартами.

Блоки могут иметь отделываемую или неотделываемую поверхность, то есть на них можно или нельзя прикреплять декоративные материалы, такие как плитка. Эта характеристика зависит от конкретного вида ФБС. Поверхность материала должна быть гладкой, без глубоких трещин, допустимы только небольшие трещинки на поверхности шириной не больше 0,1 мм для тяжелого и силикатного видов бетона и не больше 0,2 мм для керамзитного бетона.

Фундаментные блоки б/у

ФБС практически не разрушается со временем, поэтому часто вместо новых допустимо использовать блоки б/у, которые стоят дешевле, а по характеристикам почти не отличаются от новых. Однако в каждом конкретном случае следует оценить степень разрушения бетона во время эксплуатации. Лучше привлечь для этой цели специалиста. Как и новые, бывшие в употреблении изделия лучше приобретать у известных производителей, часто их продают заводы ЖБИ.

Плюсы использования ФБС для фундамента

В ряде случаев использование ФБС для фундамента значительно удобнее, чем заливка монолитного основания.

• Сокращается время — залитый бетонный фундамент застывает и набирает прочность примерно 4 недели.
• Стандартные размеры позволяют легко рассчитать необходимое количество этого материала.
• Нет расходов на дополнительные материалы (опалубку, арматуру).
• Можно подобрать блоки нужного размера и с требуемыми характеристиками.
• Долговечность — при правильном монтаже производители обещают срок службы блоков более 100 лет.
• ФБС не деформируются со временем.

К недостаткам такого фундамента относится необходимость в использовании техники для транспортировки и установки блоков, это приводит к увеличению цены основания.

Фундамент из ФБС

Фундаменты из блоков можно строить на тех грунтах, на которых можно делать сборные ленточные основания. Лучше всего, если грунт будет скальным или крупным песчаным. На более слабом грунте после каждых двух рядов делают бетонный армирующий пояс. Также армирующий пояс обязательно заливают на дно котлована перед установкой ФБС. Дно котлована необходимо выровнять, засыпать песком (если почва не песчаная) и утрамбовать.

На малопучинистых почвах можно построить прерывистый фундамент. Это позволит сократить количество используемого материала, а значит, и денежные затраты. Для такого фундамента между блоками оставляют пустоты, которые заполняют землей, тщательно ее утрамбовывая.

Важно! Такой фундамент можно возводить только на грунте с хорошей несущей способностью. Предварительно необходимо произвести инженерные расчеты.  Между блоками при этом не должно быть более 70 см. Такой фундамент делают под небольшие дома до 2 этажей из легких материалов. Если дом кирпичный, то предпочтительнее использовать пустотелый кирпич.

Также на слабых почвах первый ряд выкладывают не из обычных ФБС, а из специальных блоков- подушек, которые имеют большую ширину, таким образом площадь подошвы фундамента увеличивается.

Между блоками оставляют промежутки не более 70 см, их заполняют грунтом, тщательно послойно утрамбовывая. На ряд «подушек» кладут уже обычные ФБС, так чтобы швы между ними приходились на блоки нижнего ряда.

Рекомендуется покупать ФБС как можно большей длины — так в фундаменте будет меньше швов, следовательно, он получится прочнее. На видео показан процесс строительства фундамента и цокольного этажа из ФБС.

Обычно для фундаментов используют блоки высотой 580 мм, они удобнее. Чем слабее несущая способность почвы, тем более крупные блоки рекомендуется использовать. Для глины и суглинка лучше брать крупные железобетонные изделия размером 24-6-6, а для песчаной почвы — более короткие 12-6-6. Оптимально на длину стены использовать 4-5 блоков, исходя их этого и выбирают длину ФБС.

Благодаря прочности ФБС можно делать стены более толстыми, чем фундамент. Допустимо, чтобы стена выступала на 10 см с одной стороны или по 6 см с каждой.

Заключение

Блоки ФБС — это материал для быстрого устройства сборного фундамента. Они обладают большой прочностью, имеют большой срок эксплуатации. Но для того, чтобы фундамент был прочным, нужно приобрести качественный материал с соответствующими техническими характеристиками.

Размеры по ГОСТу- Таблица +Видео монтажа

Фундаментные блоки строительные, или проще ФБС, в наше время самые распространенный вид железобетонных изделий. Готовые блоки проще и дешевле закладывать в фундамент дома, чем заливать сплошным бетоном и ждать пока он застынет. Блок ФБС используют для строительства цокольных стен и подвалов.

Виды ФБС блоков для фундамента

Задача  ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

Блоки ФБП не рекомендуют применять при влажном, вязком грунте.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

• Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
• ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
• БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
• ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200. Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

Например, ФБС -24-3-6, длина – 2380мм, ширина – 300мм, высота – 580 (20 мм).

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Размер фундаментных блоков ФЛ определяет ГОСТ 13580-85.

Таблица размеров ФБС блоков

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.

Фундаментные блоки: размеры по ГОСТ

На сегодняшний день при сооружении несущих строительных конструкций применяют различные фундаментные блоки размеры, вид и маркировка которых говорит о предназначении данного материала и его применимости.

От прочности каждого уложенного блока несущей конструкции зависит качество всего здания. Выполняя устройство фундамента важно использовать материалы, которые имеют устойчивость к агрессивной среде почв, не говоря о низких температурах и влаге. Таким материалом, специально предназначенным для устройства фундамента, являются бетонные блоки ФБС.

Что они собой представляют? Это изделие, изготовленное из бетона высокого класса, и применяются для возведения различных фундаментов, например, ленточных или столбчатых. Также они хорошо подходят для строительства гаражей, различных подвальных, цокольных, технических построек.

При изготовлении таких бетонных изделий применяются разные марки бетона: от М100 до М200. Различаются они также по технологии производства и наличию или отсутствию армирующего каркаса.

Маркировка для фундаментных блоков

Применение пустотелого блочного матариала малого размера для возведения несущей строительной конструкции

• Ф – бетонные, а также железобетонные, выполненные с добавлением крупных фракций. Применяются специально под колонны скатного типа;
• ФЛ – железобетонные конструкции с добавлением гранитных фракций, для укладки ленточных фундаментов;
• ФБС – бетонные изделия, не имеющие армирующего каркаса, применяются для строительства технических зданий, подвалов, а также фундаментов;
• БФ – железобетонные, пригодны для построения стен внутри, а также снаружи различных зданий. Применяются как для сельскохозяйственных, так и промышленных построек;
• ФБП – бетонные, пустотелые изделия, используются, как самостоятельный строительный материал для сооружения ленточного фундамента. Также можно его использовать как форму для монолитной ленты.

Цифры, стоящие с заглавными буквами в маркировке изделий, означают размеры длины, ширины и высоты, измеряемых в дециметрах.

Преимущества фундаментных блоков

Высокая скорость монтажа. Нет необходимости в устройстве и демонтаже опалубки, не нужно выделять время для застывания монолитной ленты. На такой конструкции можно сразу возводить запланированное здание. Кроме того:

• Качество. Все изделия в процессе изготовления на предприятии проходят специальную проверку на соответствие размера по ГОСТу.
• Прочность. Процесс производства фундаментных блоков включает вибрирование, а также пропарку, что придает им необходимой крепости.
• Доступность и надежность. По сравнению с другими строительными изделиями они приемлемы в цене. Процессы изготовления, начиная от расчета размеров, заканчивая замесом бетона, автоматизированы.
• Универсальность. Применяются фундаментные блоки для возведения одноэтажных, а также многоэтажных зданий, все зависит от размера. С их помощью монтируется в короткие сроки самый трудный «нулевой цикл» практически любого строения.
• Удобство. Одинаковые размеры фундаментных блоков, изготовленных для фундамента, имеют на торце пазы, вмонтированные петли, которые намного упрощают работу.
• Устойчивость в критичных условиях. Добавки, имеющиеся в составе секций, позволяют использовать их в регионах, где наблюдается повышенная кислотность грунта, а также очень низкая температура.

К недостаткам бетонных блоков относится то, что при устройстве фундаментных блоков необходимо выполнять двойную гидроизоляцию. Кроме того, между фундаментными швами нужно производить утепление. Прекрасно для этого подойдет пенополистирол, который не только утеплит основу, а также продлит эксплуатацию конструкции.

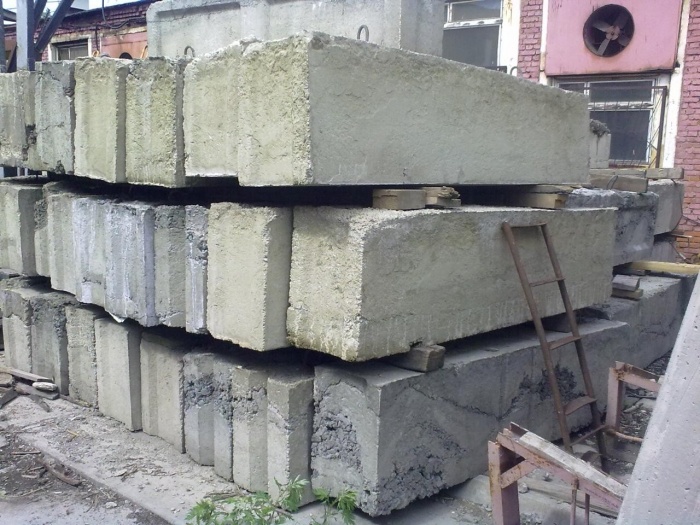

Подбор бетонных фундаментных секций

Пустотелые и сплошные бетонные блоки

Кроме габаритов изготовленного блока и марки бетона, стойкость на сжатие определяют:

1. Прочность здания, которое будет возводиться.
2. Технологическая разработка сборки отдельных элементов.
3. Сроки выполнения работы начального этапа.
4. Стоимость фундаментных блоков.

Что влияет на выбор размера блоков, предназначенных для фундамента:

• прочность земельного участка;
• тип грунта;
• вес строения, который определяется: применяемыми материалами и габаритами;
• требования, которые выдвигаются к конструкционной устойчивости фундамента;
• вид кладки;
• размер и площадь фундамента.

Если грунт на участке неустойчивый, размеры несущих конструкций должны быть больше. К примеру, на глинистых грунтах (они сами влияют на конструкцию) профессионалы рекомендуют применять крупногабаритные блоки ФБС. Песчаные грунты при закладке на глубину около 70 сантиметров можно использовать средних размеров ФБС.

Ширина бетонной секции и толщина стен неодинакова. Выступ стены допускается до 10 сантиметров с одного края, а если это двухсторонние выступы, то с каждой стороны до 5 сантиметров. Для более плотной укладки и приемлемой перевязки швов необходимо применять блоки совершенно разных размеров.

Бетонные фундаментные секции, изготовленные по ГОСТу, имеют высокую точность в размерах, а также прямолинейности. Это позволяет избежать кривизны при выполнении комбинированной конструкции, служит прекрасным ориентиром для последующей выгонки стен.

Зачем знать вес и размеры бетонных блоков

ГОСТ на фундаментные блоки кроме габаритных размеров рассматривает еще норму в массе. Это нужно для контроля качества, потому, что норму плотности бетонной смеси невозможно установить на строительной площадке.

Также данные нужны для подбора специальной техники, которая будет укладывать, транспортировать или выполнять погрузочно-разгрузочные процессы. Бетонные конструкции для фундамента, размер и масса которых известны, определяют нормативную погрузку в машины, которые транспортируются 10 или 20 тонными автомобилями. Имея точную информацию можно сэкономить средства на транспорт.
