Вид металлопроката – Виды стального проката. В чем различие между сортовым и фасонным металлопрокатом

Содержание

основные виды, определения и ГОСТы

Сортамент металлопроката, выпускаемого современной промышленностью настолько велик, что в нем легко запутаться. Количество же государственных стандартов, регламентирующих выпуск различных металлоизделий, превышает число их разновидностей еще в несколько раз. Для того, чтобы упростить поиск требуемой информации создаются справочники металлопроката.

В данном материале мы расскажем о наиболее востребованных видах изделий, укажем основные государственные стандарты, имеющие к ним отношение, и слегка коснемся параметров, влияющих на их выбор.

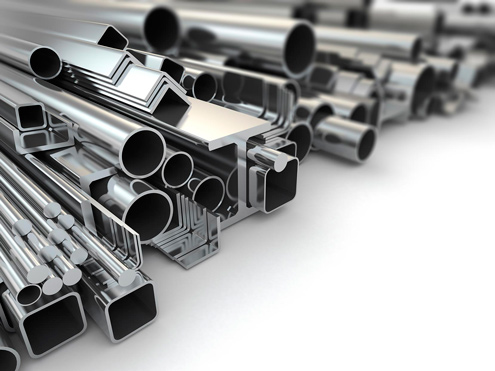

Наиболее популярные виды и сортамент металлопроката (справочник)

Сортамент металлопроката (справочник)

Арматура

Арматура представляет собой металлический стержень круглого сечения, имеющий ребристую поверхность по всей длине. Может выпускаться в качестве готовых изделий заданной длины или в бухтах (мотках), подлежащих выпрямлению и резке непосредственно перед использованием.

Выпускается также арматура с гладкой поверхностью. Дополнительное ее отличие – в диаметре и использовании.

Основные регламентирующие документы:

  • ГОСТ 5781-82 содержит технические условия,
  • ГОСТ 10884-94 – ТУ для производства упрочненной арматуры.

Использование

Основное направление использования – строительство, а именно создание прочного армирующего каркаса и железобетонных изделий. Также данный прокат используется при упрочнении несущих элементов.

Гладкая арматура может применяться для монтажа второстепенных элементов, не испытывающих высоких нагрузок и не требующих плотного сцепления с бетоном, а также для изготовления отдельных конструкций и сооружений и отдельных декоративных элементов. Это металлоизделие также является заготовкой для производства метизов.

Швеллер

Швеллер – разновидность профильного проката с сечением в виде буквы «П». Состоит из трех элементов: полок и стенки. Выпускается в двух разновидностях: с внутренними поверхностями полок, расположенными параллельно или имеющими уклон. Существуют также изделия с равной и неравной шириной полок.

Производится согласно:

  • ГОСТ 8240-97 – сортамент швеллера горячекатаного,
  • ГОСТ 19425-74 – швеллер специальный,
  • ГОСТ 8278-83 – сортамент швеллера гнутого равнополочного,
  • ГОСТ 8281-80 – гнутый неравнополочный (сортамент),

Применение

Данные металлоизделия используются в двух направлениях: в качестве отдельных несущих конструкций при строительстве или в составе армирующего каркаса железобетонных элементов, а также в качестве деталей при создании различных металлических сооружений, в том числе мостов, опор ЛЭП, кранов, нефтяных вышек и других.

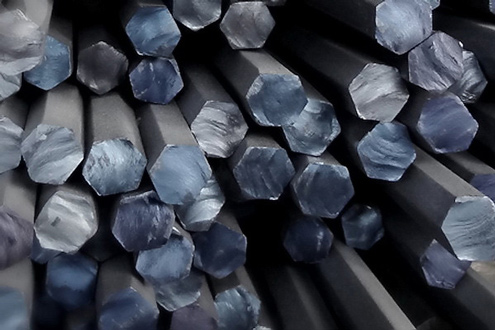

Круг, квадрат, шестигранник,

Сортамент металлопроката (справочник)

Следующие виды металлопроката следует рассматривать вместе. Каждое из них представляет собой сплошной профиль определенной длины. Практически единственное их отличие (не считая различий в размерах, обычных для любого сортамента металлопроката по ГОСТ) заключается в форме поперечного сечения.

Как и арматура, данные виды, в зависимости от длины и требований заказчика, могут поставляться в прутках или бухтах.

Стандарты производства:

Использование

Стальной круг используется в качестве заготовки для производства крепежа и других метизов; в качестве части металлоконструкции в строительстве и в виде декоративных элементов (например, оград или перил). В редких случаях применяется для армирования бетона, но из-за гладкой поверхности не обеспечивает высокого сцепления с материалом.

Использование квадрата и шестигранника практически полностью аналогично. В большинстве случаев выбор того или иного изделия обусловлен его формой, особенно если он будет являться частью декоративной конструкции или деталью машины.

Уголок

Уголок – разновидность сортового проката с L-образным сечением. Выпускается в двух разновидностях: равнополочный и неравнополочный. Используется две технологии производства: горячее качение, сгибание.

Основные регламентирующие документы:

  • ГОСТ 8509-93 – сортамент горячекатаного равнополочного уголка,
  • ГОСТ 8510-86 – сортамент горячекатаного неравнополочного,
  • ГОСТ 19771-93 – сортамент гнутого равнополочного уголка,
  • ГОСТ 19772-93 – сортамент гнутого неравнополочного,
  • ГОСТ 535-88 – ТУ для производства.

Применение

Горячекатаные разновидности уголка обладают существенно большей прочностью и устойчивостью к изгибу из-за чего могут использоваться в качестве элементов строительных конструкций, в том числе ответственных, а также металлических каркасов (например, теплиц). Еще один вариант его использования – создание несущих и армирующих конструкций при прокладке наземного трубопровода.

Гнутый уголок менее прочен, из-за чего используется в качестве элементов отделки или в строительстве, когда серьезный запас прочности не требуется.

Балка двутавровая (двутавр)

Ни один справочник металлопроката не может обойтись без двутавра, по сути, являющегося одним из основных элементов современного строительства.

Двутавр – металлический профиль с сечением в форме буквы «Н». Подразделяется на изделия с параллельными внутренними гранями полок, и с наклонными (мостовые двутавры). Первые дополнительно делятся на:

  • нормальные,
  • широкополочные,
  • колонные.

Производится согласно:

  • ГОСТ 8239-89 – сортамент двутавра с наклонными гранями,
  • ГОСТ 26020-83 – сортамент двутавра с параллельными гранями.

Использование

Благодаря конструкции, двутавр обладает прекрасным сопротивлением изгибу и скручиванию, из-за чего широко используется для монтажа перекрытий, в качестве колонн, для создания мостов и подвесных путей, в каркасном строительстве. Помимо строительства балка двутавровая применяется в автомобиле- и вагоностроении, а также для создания различных рекламных конструкций.

Лист

Лист стальной – тонколистовой металлопрокат, производимый двумя методами: горячим и холодным качением. В зависимости от потребностей может производиться и поставляться в готовых нарезанных листах или в рулоне. Второй вариант более удобен в хранении и транспортировке и предпочтителен в ряде случаев использования.

Производство регламентировано:

  • ГОСТ 19903-74 – сортамент металлопроката листового горячекатаного,
  • ГОСТ 19904-90 – сортамент холоднокатаного листа,
  • ГОСТ 16523-97 – ТУ.

Применение

Основными отраслями, использующими стальные листы, можно считать строительство и машиностроение. В первом случае листовой прокат используется для производства различных сварных конструкций и декоративных элементов; во втором – для производства кузовов автомобилей и в качестве элемента обшивки ж/д и воздушного транспорта. Дополнительными вариантами применения является производство защитных кожухов для станков, корпусов бытовой техники или, например, вентиляционных каналов.

Металлические листы также служат заготовкой для других изделий, производимых штамповкой (метизы) или прокаткой, частным случаем которой является промышленное производство профнастила (профилированного листа, ГОСТ 21045-2010), рассмотренное нами в прошлой публикации. Именно здесь предпочтительно использовать в качестве заготовки рулоны.

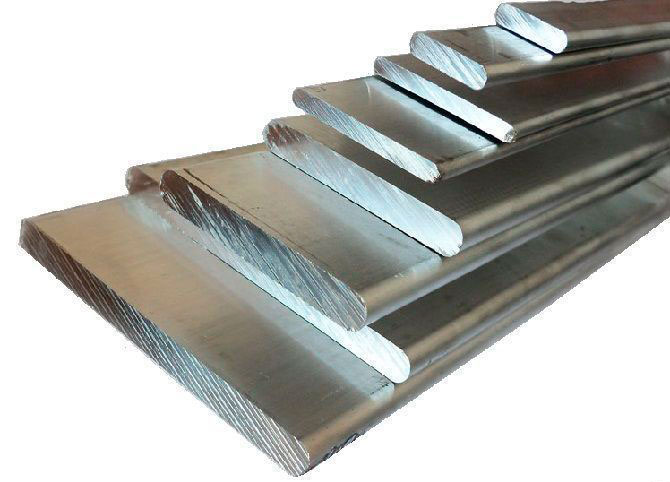

Здесь же стоит упомянуть такой металлопрокат как полоса, производимая горячекатаным способом. Несмотря на то, что она весьма похожа на обычный рулон стального листа, существует отдельный стандарт (ГОСТ 103-2006), регламентирующий ее производство.

Трубы

Отдельной и достаточно обширной категорией справочника металлопроката являются трубы. Рассмотрим все их разновидности вместе:

Использование

Использование трубы, прежде всего, зависит от ее вида. Так электросварные и бесшовные трубы в основном применяются для прокладки трубопроводов различного назначения, служащих, в том числе, и для транспортировки жидкостей и газов.

Водогазопроводные – отдельный, специализированный прокат, использующийся совместно с деталями трубопроводов для подвода и монтажа коммуникаций в жилых и нежилых помещениях. От остальных они отличаются не только диаметром, но и наличием резьбы.

Профильные трубы из-за формы своего сечения применяются в строительстве и машиностроении, где дополнительным преимуществом для них является малый вес и достаточно хорошие показатели сопротивления изгибу.

Детали трубопроводов

Детали трубопроводов (также именуемые фитингами) являются отдельной, узкоспециализированной группой изделий. К ним относятся:

  • Отводы – элемент, позволяющий изменить направление трубопровода. Производится согласно ГОСТ 17375-2001.
  • Переходы – соединительный элемент для монтажа труб различных диаметров. ГОСТ 17378-2001.
  • Фланцы – детали, позволяющие соединять трубы между собой и включать в трубопровод запорную арматуру. ГОСТ 12820-80 и ГОСТ 33259-2015.
  • Тройники – элементы, позволяющие произвести отвод от основной трубы. ГОСТ 17376-2001.
  • Заглушки – фитинги, позволяющие перекрыть конец трубы. ГОСТ 17379-2001, ГОСТ 12836-67.
  • Задвижка – запорная арматура для временного перекрытия потока жидкости или газа. Перекрывающий элемент движется поперек трубы. ГОСТ 9698-86.
  • Кран шаровой – запорная арматура, перекрывающий элемент которой имеет шарообразную форму. ГОСТ 28343-89 и ГОСТ 21345-2005.

Проволока

Проволока – стальная нить диаметром до 10 миллиметров. Для дополнительной защиты может иметь защитное цинковое покрытие.

Сюда же можно отнести и другое аналогичное изделие –

ГОСТ и ТУ на металлопрокат: листовой круглый и прямоугольный

Стальной прокат сплошного и полого поперечного сечения – продукция, изготавливаемая на станах горячей, теплой и холодной прокатки. Основные группы изделий сплошного сечения – сортовой и фасонный металлопрокат и их обозначение – определены ГОСТом 535-2006. Согласно этому нормативному документу, сортовым называют прокат, у которого касательная к любой точке контура сечения это сечение не пересекает. Это лист, полоса, круг, прямоугольник (частный случай – квадрат), многоугольники. Фасонным называют прокат, у которого хотя бы одна касательная к контуру сечения пересекает само сечение: уголок, швеллер, тавр, двутавр.

Сортамент сортового стального металлопроката по ГОСТам

Листовой прокат

По способу производства эта металлопродукция подразделяется на горяче- и холоднокатаную, по толщине – на тонколистовую (до 3,9 мм) и толстолистовую 4-160 мм. Поставки осуществляются в листах и рулонах. Стальной лист может использоваться как готовый продукт металлургии или в качестве заготовки для производства других видов проката.

  • Прокат листовой горячекатаный, свойства которого регламентируются ГОСТами 16523-97, 1577-93, 14637-89, 5582-75, 17066-94, 19903-74, техническими условиями 36.26.11-5-89 (просечно-вытяжные листы), является наиболее распространенным видом листового проката. Продукция применяется в строительстве, машиностроении, для изготовления металлоконструкций.
  • Холоднокатаные листы изготавливаются из травленых горячекатаных листов. По толщине эта продукция обычно не превышает 4 мм, применяется в строительстве, автомобиле-, судо- и вагоностроении, приборостроении. Этот вид металлопроката регламентируется ГОСТами 17066-94, 5582-75 и другими. Холоднокатаный лист востребован в качестве заготовки для производства специальных листов, применяемых в строительстве: профилированных оцинкованных и оцинкованных с полимерным покрытием, перфорированных.

Прокат круглого сечения

  • Общие технические условия на стальной горячекатаный прокат круглого сечения регламентируются ГОСТом 2590-2006. Его изготавливают из углеродистых сталей обыкновенного качества и качественных, низколегированных, коррозионностойких, инструментальных. Применяется в производстве крепежа, металлоконструкций, в качестве заготовок для трубного проката.
  • Круг калиброванный (холоднокатаный и холоднотянутый, ГОСТ 7417-75) получают из горячекатаных заготовок. Его качество поверхности и точность размеров превышают аналогичные характеристики горячекатаного круга. Эта продукция идеальна для холодной штамповки, хорошо обрабатывается на токарно-фрезерных агрегатах с ЧПУ. Широко применяется на предприятиях машино- и станкостроительной промышленности, в строительстве.

Прокат прямоугольного (квадратного) сечения

Стальной прямоугольник (в частном случае – квадрат) – вид сортового проката. По способу производства разделяется на горячекатаный, калиброванный, рубленый, кованый. Исходные материалы – углеродистые, низколегированные, коррозионностойкие, жаростойкие и жаропрочные стали.

  • Горячекатаные изделия (ГОСТ 2591-2006) применяются в роли подката для калиброванного прямоугольного проката или заготовок для изготовления продукции другого сечения, создания несущих строительных конструкций, в производстве крепежа, в том числе железнодорожного.
  • Калиброванный прокат прямоугольного сечения (ГОСТ 8559-75) обладает более высокой точностью размеров и качеством поверхности, по сравнению с горячедеформированным аналогом. Применяется в станко- и автомобилестроении, в строительстве, создании уличных конструкций – ограждений, калиток, ворот, скамеек.



Основные виды профильного металлопроката

Уголок

Прокат с угловым поперечным сечением выпускается равнополочным или неравнополочным. По способу производства его разделяют на следующие виды:

  • горячекатаный уголок (ГОСТы 8509 и 8510) – прочное изделие, востребованное в строительстве для создания несущих конструкций, работающих под воздействием серьезных нагрузок;
  • гнутый уголок производится на профилегибочных станках из горячекатаного или холоднокатаного листа. Для снятия остаточных напряжений холодногнутые уголки подвергают отпуску. Из-за меньшей прочности, по сравнению с горячекатаными изделиями, в тяжелонагруженных конструкциях не применяются.

Швеллер

Это металлоизделие П-образного сечения изготавливается способами прокатки (ГОСТ 8240-89) или гибки. Швеллер представлен в меньшем ассортименте, по сравнению с уголком, но его сортамента достаточно для решения таких важных задач, как строительство мостов, создание крупногабаритных стержневых конструкций, прогонов крыш.

Двутавр

Двутавровая балка – вид стального металлопроката, незаменимый при создании несущих конструкций. Поперечное сечение в виде буквы «Н» обеспечивает металлопродукции значительную жесткость. В производстве изделий общего назначения используют углеродистые стали, для работы при значительных нагрузках и/или в сложных климатических условиях применяют низкоуглеродистые стали типа 09Г2С.

Виды двутавровой балки
  • Горячекатаная продукция с уклоном внутренних граней полок регламентируется ГОСТом 8239-89. Балки специального назначения для сооружения подвесных путей и армирования шахтных стволов выпускаются по ГОСТу 19425-74.
  • Характеристики двутавров с параллельными гранями полок определяются ГОСТом 26020-83 и СТО АСЧМ 20-93. Изделия делятся на несколько типов. «Б» – нормальные, предназначены для создания колонн решетчатого типа, «Ш» – широкополочные, служат для создания небольших колонн, «К» – колонные, «Д» – двутавры дополнительной серии.

Трубный прокат

Основное предназначение труб круглого сечения – создание систем водо-, газо- и теплоснабжения, сооружение газо- и нефтепроводов, канализации и электросетей. Продукция разделяется на две большие группы – бесшовные и электросварные.

  • Бесшовные трубы изготавливают горячим деформированием из непрерывнолитых, кованых, катаных заготовок, слитков. Для получения продукции с более качественной поверхностью и точными геометрическими параметрами полученные горячим деформированием круглые гильзы охлаждают и обрабатывают на вальцах для формирования профиля.
  • Сварные трубы разделяют на прямошовные и спиралешовные. Второй вариант позволяет получать продукцию большого диаметра.

Трубы, полое сечение которых отличается от круглого, называют профильными. Сечение может быть прямоугольным, квадратным, овальным, плоскоовальным, многоугольным, каплевидным. Наиболее распространены профильные трубы прямоугольного сечения, которые широко применяются в строительстве, оформлении интерьеров, при создании уличных декоративно-функциональных конструкций.

Сводная таблица ГОСТов и ТУ, регламентирующих основные виды стального металлопроката, производимого в РФ

Сортамент

Наименование ГОСТа

ГОСТы и ТУ

Сортамент

Наименование ГОСТа

ГОСТы и ТУ

Арматура

Сталь горячекатаная для армирования

ГОСТ 5781-82

Полоса

Кованые прутки и полосы, прутки, полосы и мотки горячекатаные, калиброванные и со специальной отделкой поверхности из инструментальной нелегированной стали

ГОСТ 1435-99

Прокат арматурный свариваемый

ГОСТ Р 52544-2006

Горячекатаные, кованные и калиброванные прутки и полосы, прутки со специальной отделкой поверхности из быстрорежущей стали

ГОСТ 19265-73

Прокат арматурный периодического профиля

СТО АСЧМ 7-93

Катанка

Катанка из углеродистой стали обыкновенного качества для упаковки и других целей

ТУ 14-1-5282-94

Строительная арматура

ТУ 14-1-5596

Катанка из углеродистой стали обыкновенного качества для перетяжки на проволоку

 ТУ 14-1-5283-94



Круг

Прокат сортовой горячекатаный круглого сечения 5-270 мм (до 330 мм – по согласованию с потребителем)

ГОСТ 2590-2006

Двутавр

Двутавры стальные горячекатаные с уклоном внутренних граней полок

ГОСТ 8239-89

Калиброванная холоднокатаная или холоднотянутая сталь круглого сечения диаметром 3-100 мм

ГОСТ 7417-75

Уголок

Уголки стальные горячекатаные равнополочные

ГОСТ 8509-93



Двутавры стальные горячекатаные с параллельными гранями полок

ГОСТ 26020-83

Уголки стальные горячекатаные неравнополочные

ГОСТ 8510-86

Двутавры стальные горячекатаные с параллельными гранями полок

СТО АСЧМ 20-93

Швеллер

Швеллер стальной горячекатаный общего и специального назначения высотой 50-400 мм и шириной полок 32-115 мм

ГОСТ 8240-89



Труба круглого сечения













Трубы стальные электросварные прямошовные диаметром 10-630 мм из углеродистой и низколегированной стали

ГОСТ 10705-80

Шестигранник

Прокат сортовой стальной горячекатаный шестигранный

ГОСТ 2879-2006

Устанавливает сортамент электросварных прямошовных труб

ГОСТ 10704-91

Прокат калиброванный шестигранный

ГОСТ 8560-78

Трубы прямошовные электросварные общего назначения диаметром 426-1620 мм

ГОСТ 10706-76

Квадрат

Прокат стальной горячекатаный квадратный

ГОСТ 2591-2006

Трубы электросварные из коррозионностойких сталей

ГОСТ 11068-81

Калиброванная сталь квадратного сечения со стороной 3-100 мм

ГОСТ 8559-75

Листовой прокат

Прокат горячекатаный толстолистовой и широкополосный из качественной конструкционной черной или легированной стали

ГОСТ 1577-93

Трубы стальные бесшовные, предназначенные для нефтеперерабатывающей и нефтедобывающей промышленности

ГОСТ 550-75

Прокат тонколистовой горячей и холодной прокатки из углеродистой стали обыкновенного качества и качественной

ГОСТ 16523-97

Трубы горячедеформированные бесшовные из углеродистой и легированной стали

ГОСТ 8731-87

Прокат толстолистовой горячекатаный из стали обыкновенного качества

ГОСТ 14637-89

Трубы горячедеформированные бесшовные общего назначения, производимые по наружному диаметру, толщине стенки и длине

ГОСТ 8732-78

Прокат из качественной конструкционной стали, предназначенный для холодной штамповки

ГОСТ 4041-71

Трубы бесшовные тепло- и холоднодеформированные общего назначения из углеродистой и легированной стали

ГОСТ 8733-74

Прокат тонколистовой горяче- и холоднокатаный из коррозионностойких, жаростойких и жаропрочных сталей

ГОСТ 5582-75

Трубы бесшовные горячедеформированные из коррозионностойкой стали

ГОСТ 9940-81

Толстолистовой коррозионностойкий

ГОСТ 7350-77

Трубы бесшовные тепло- и холоднодеформированные общего назначения из коррозионностойкой стали общего назначения

ГОСТ 9941-81

Толстолистовой, фасонный, широкополосный и сортовой прокат и гнутые профили из стали повышенной прочности

ГОСТ 19281-89

Прокат тонколистовой холодно- и горячекатаный из сталей повышенной прочности

ГОСТ 17066-94

Труба профильная



Трубы квадратные стальные бесшовные горяче- и холоднодеформированные, электросварные и электросварные холоднодеформированные

ГОСТ 8639-82

Прокат листовой горячекатаный шириной от 500 мм толщиной 0,4-160 мм, в рулонах толщиной 1,2-12 мм

ГОСТ 19903-74

Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций

ГОСТ 30245-2003

Листы с ромбическим и чечевичным рифлением

ГОСТ 8568-77

Трубы стальные профильные горяче- и холоднодеформированные, электросварные и электросварные холоднодеформированные общего назначения из углеродистой стали

ГОСТ 13663-86

Просечно-вытяжные листы

ТУ 36.26.11-5-89

Трубы стальные прямоугольные бесшовные горячедеформированные и холоднодеформированные, электросварные калиброванные, изготовленные способом печной сварки

ГОСТ 8645-68

Прокат листовой из углеродистой, низколегированной и легированной стали толщиной 4-160 мм в горячекатаном или термообработанном состоянии для котлов и сосудов, работающих под давлением

ГОСТ 5520-79

Прокат сортовой калиброванный

Прокат сортовой калиброванный из качественной углеродистой стали со специальной отделкой поверхности

ГОСТ 1050-88

Прокат листовой низколегированный конструкционный для мостостроения

ГОСТ 6713-91







Листовой прокат оцинкованный

Сталь листовая и рулонная тонколистовая оцинкованная горячим способом, предназначенная для холодного профилирования, под окраску, изготовления штампованной продукции

ГОСТ 14918-80







Листовой прокат с полимерным покрытием

Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для изготовления конструкций и других строительных изделий холодным профилированием и гибкой

ГОСТ 30246-94







Тонколистовой холоднокатаный и тонколистовой холоднокатаный горячеоцинкованный прокат с полимерным покрытием

ГОСТ Р52146-03









Все спецификации элементов из металлопроката выполняют в строгом соответствии с ГОСТами и ТУ.

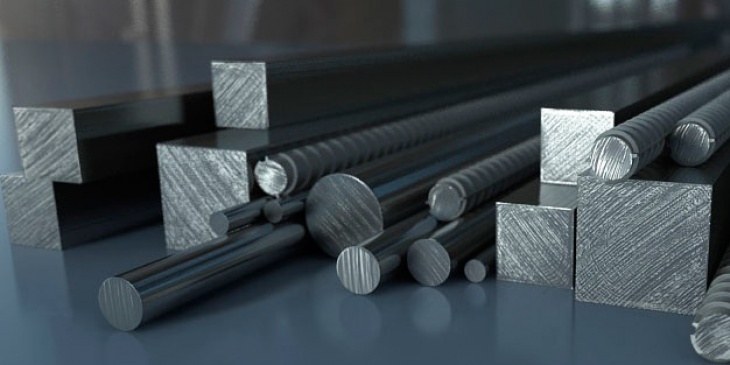

Что такое сортовой металл, и чем он отличается от других

Всю массу выпускаемого производителями металлопроката можно разделить на достаточно большое количество разновидностей по различным параметрам. Собственно, сортовой металл – это одна из самых обширных групп готовой продукции, которая, в свою очередь, также подразделяется на более мелкие.

Определить, относится ли конкретное изделие к данному виду проката, достаточно просто. Для всего сортового металлопроката справедливо простое правило: касательная к любой точке поверхности металлоизделия не пересекает его сечение. То есть, все изделия данной группы отличаются простотой форм и сечений, которые обычно представляют собой круг, овал или многоугольник.

Общие особенности

Сортовой металл имеет, как минимум, одну общую особенность – качество поверхности. Оно имеет классификацию и отражается в соответствующей маркировке:

  • используется без допобработки – маркировка «1ПГ»,
  • обрабатывается горячим способом под давлением – «2ПГ»,
  • обрабатывается механически (резанием) без нагрева – «3ПГ».

Также определенные особенности имеются у каждой разновидности проката, относящегося к этой группе, поэтому чуть подробнее стоит остановиться на них в отдельности.

Основные виды сортового проката

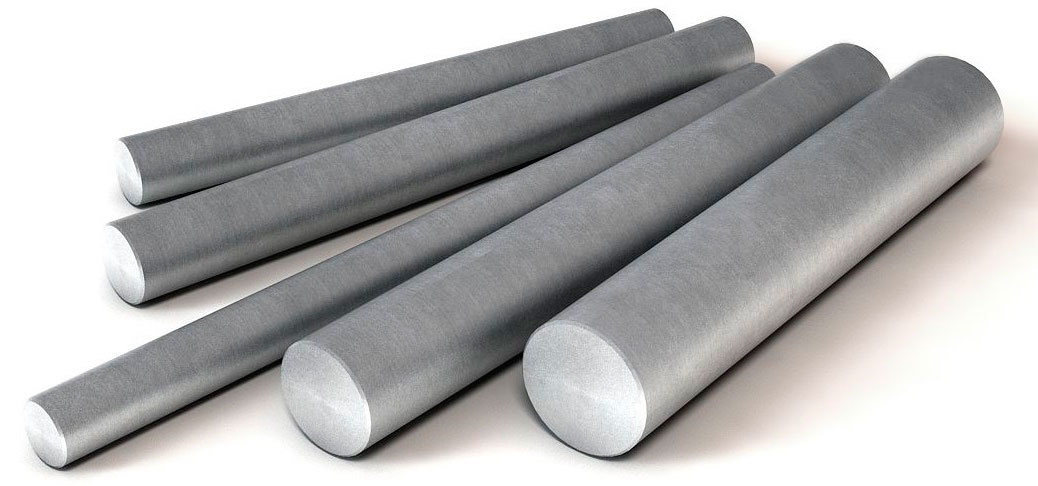

Круг

Как несложно догадаться, представляет собой стальной прут с круглым сечением.

Основным стандартом при его производстве является ГОСТ 2590-2006, регламентирующий сортамент изделий и их основные геометрические характеристики. В частности, главным параметром при выпуске круга является его номинальный диаметр. По стандарту он может варьироваться от 5 до 270 мм, а изделия диаметром свыше 270 и до 300 мм производятся по запросу.

Стальной круг, как и ряд других изделий, может производиться, храниться и транспортироваться в двух видах – в мотках (для изделий диаметром до 9 мм), и прутках.

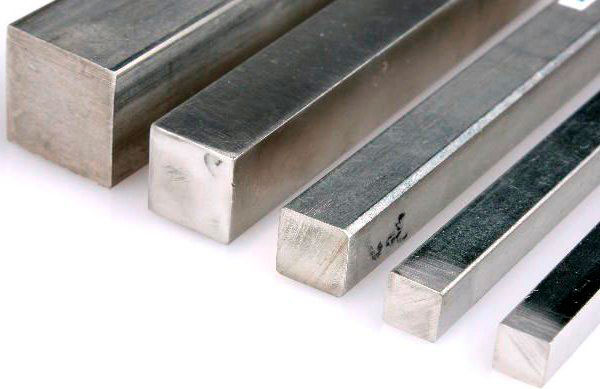

Квадрат

Стальной квадрат во многом аналогичен кругу, но имеет ряд отличий, связанных с формой. Во-первых, он имеет квадратное поперечное сечение. Во-вторых, его сортамент регламентируется отдельным ГОСТ – 2591-2006. В-третьих, основным параметром для его выпуска выступает номинальная сторона квадрата. Она может принимать значения от 6 до 200 мм.

В отличие от круга, основной формой производства в данном случае являются прутки. В мотках могут выпускаться лишь изделия, длина стороны которых не превышает 42 мм, при этом выпуск должен быть согласован с заказчиком.

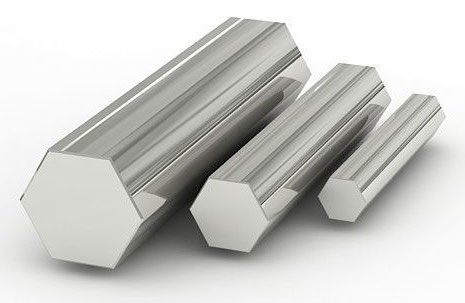

Шестигранник

Стальной шестигранник, опять же, отличается лишь формой поперечного сечения, которое, на этот раз, представляет собой правильный шестиугольник. Производится он согласно ГОСТ 2879-2006.

Основной параметр в данном случае – номинальный диаметр вписанного круга (он же расстояние между двумя противоположными гранями). Он может варьироваться от 8 до 103 мм.

Изготавливается данная разновидность сортового металла в прутках длиной 2-6 м. Потребитель также может запросить производство шестигранника в мотках или прутках большей длины – от 3 до 13 метров.

Полоса

По сути, стальная полоса могла бы называться прямоугольником, так как имеет поперечное сечение именно такого вида. Она производится по ГОСТ 103-2006. Основными параметрами при производстве являются ширина и толщина. Они, соответственно, могут иметь значения от 11 до 200 и от 4 до 60 мм.

Полоса может также изготавливается в прутках от 2 до 12 м или, по согласованию с заказчиком, в рулонах и прутках немерной длины в пределах 3-13 м.

Производство

Сортовой металл, независимо от его вида, производится методом проката на специальном прокатном стане. На него подается заготовка (сляб из требуемой марки стали), после чего она разогревается для увеличения пластичности и проходит по прокатным клетям. Последние представляют собой серию попарно расположенных валков с требуемой геометрией поверхности. Проходя через них, заготовка вытягивается и постепенно приобретает требуемую форму и размеры.

Готовые изделия нарезаются на прутки или сматываются в мотки и остужаются, после чего отправляются на хранение или поступают в продажу.

Виды и классификация металлопроката

Металлопрокат представляет собой продукцию, для изготовления которой используется металл, прошедший горячий или холодный прокат на станках. На сегодняшний день имеется большой выбор металлопроката

Главная
, о чем мы расскажем в этой статье.

Классификация металлопроката

В первую очередь стоит отметить, что продукцию из металла можно поделить на такие две группы, в зависимости от используемого материала при производстве.

1. Черный

При производстве используется такой металл, как чугун и его сплавы, а также сталь. Продукция, которая включена в эту группу, имеет широкое применение в строительстве, а также производстве различных элементов: корпусов, каркасов, труб, свай и т.д.

2. Цветной

Металлопрокат этой группы изготавливается из различных металлов, таких как алюминий, цинк, магний и т.д. Продукция используется преимущественно в сферах узкого назначения, где важны свойства металла. К таким сферам относится производство приборов, в том числе электроники, а также авиации.

Разновидности металлопроката

В настоящее время можно купить металлопрокат следующих видов.

1. Балки

Это изделия, которые изготавливаются из углеродистой или низколегированной стали. Они представляют собой наклонные или горизонтальные брусья, используемые в строительстве.

2. Швеллеры

Такие металлические изделия имеют сечение в форме буквы «П». Для изготовления может быть использован практически любой материал, однако наибольшей популярностью пользуется сталь. В основном они используются при возведении несущих конструкций, так как обеспечивают высокий уровень надежности и увеличивают эксплуатационный срок.

3. Арматура

Этот вид металлопроката может иметь гладкий или рифленый профиль. Такие изделия из металла в основном применяются при возведении различных строительных конструкций, так как обеспечивает долговечность за счет того, что усиливает прочность.

4. Уголки

Для изготовления используется сталь высокого качества. Металлические уголки могут иметь разные размеры, что определяет способ их использования.

5. Трубы

Существует несколько разных видов труб, которые отличаются между собой материалом, размерами и назначением.

6. Профнастил

Это металлические листы, которые используются в строительстве как кровельный материал, для сооружения стен, а также при возведении заборов и ограждений. В зависимости от назначения выбирается профнастил с подходящими характеристиками: видом поверхности, размерами и т.д.

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Все про металлопрокат: черный, цветной

В наше время металлопрокат широко используются в самых разнообразных сферах жизни. Уже практически невозможно вообразить процесс строительства, в котором не используются каким-либо образом сложные конструкции из металла. Это же касается и машиностроения, а также иных экономических отраслей.

Изготавливают прокат из разнообразных металлов, а также их сплавов. Его разделяют на несколько определенных групп. К каждой группе относится определенный вид. Так, чугунные детали называют черным металлопрокатом, так как сам материал относится к группе черных металлов. Точно также дело обстоит с продукцией из цветного проката.

Цветной металлопрокат

Данная группа делится на определенные подгруппы.

  1. Детали из алюминия и магния, которые считаются легкими.
  2. Свинцовые, цинковые и медные элементы, которые считаются тяжелыми.
  3. Изделия, для производства которых применяют редкие металлы. Это, к примеру, вольфрам.
  4. Продукция из драгоценных металлов. К таким относятся золото, платина и серебро.

Вполне естественно, что детали из цветного проката используются довольно редко. Они незаменимы там, где требуются наличие особенных качеств. Это может касаться техники, которую применяют в своей работе медики, различных электрических приборов, а также оборудования, применяемого в сфере авиации и космических технологи. Подобные детали значительно уступают по показателям прочности и стойкости не драгоценным аналогам. Кроме того, и стоят они дороже.

Цветной металлопрокат

Черный металлопрокат

Данная продукция пользуется самой большой популярность. Она делится на три типа.

  1. Различные стальные сплавы.
  2. Чугун трех типов.
  3. Ферросплавы, которые используют для создания легированной стали.

Заготовки из черных металлов - это своего рода сырье, которое впоследствии превратится в сваи, балки, рельсы, в каркасы авто и так далее. Естественно, стоят они намного дешевле, если сравнивать с дорогостоящей цветной продукцией.

Черный металлопрокат

Сферы использования

В строительных работах и в машиностроении обычно используется чугунная и стальная продукция. Большой популярностью пользуются арматура, разнообразные балки, уголки, швеллера и тому подобное. К примеру, балки просто незаменимы, когда необходимо выстроить перекрытия между этажами зданий, при строительстве разнообразных опор и колон. Другими словами, подобные детали пользуются большим спросом у потребителей. Что касается таких промышленностей, как пищевая, химическая и автомобильная, то здесь требуются продукция, изготовленная из нержавейки. Она отличается своей простотой и оригинальностью.

Ассортимент металлопроката

Если детали из черных металлов рассмотреть в поперечном сечении, то можно увидеть, все они отличаются простотой своих форм. Как правило, это либо квадрат, либо прямоугольник. А вот нержавеющие предметы могут иметь сложный профиль. К примеру, швеллер в разрезе может иметь форму буквы «П».
Но самой большой популярностью пользуются стальные трубы. Их делают как из черных металлов, так и из нержавейки, а используют самых разнообразных сферах. Эти изделия бывают и круглыми, и овальными, и прямоугольными, и квадратными. Поэтому каждый потребитель может выбрать подходящую форму.
Очень широко применяется в различных сферах листовой прокат. Особенно, если речь идет о строительстве. С его помощью создают кованые изделий, необычные ворота, заборы и даже скамейки.

Основные виды

Всего существует несколько видов металлического проката, которые среди специалистов считаются основными. Это:

  1. Балки.
  2. Арматуры.
  3. Уголки.
  4. Швеллера.
  5. Трубы.
  6. Задвижки.

Давайте разберемся с каждым из этих видов немного подробнее.

Балки

Эти предметы отличаются тем, что довольно много весят. Чаще всего их используют в процессе стройки. Балки пригодятся, когда необходимо возвести перекрытия, колонны, мосты для поездов и автомобилей, опоры и башни. Данный вид металлических изделий пользуется довольно большим спросом. А все потому, что строительная сфера переживает период активного развития.

Балки

Арматуры

Этот вид металлопрокатной продукции внешне очень похож на прут. Его диаметр бывает самым разнообразным. Делают арматуру из стали, которая предварительно обрабатывается способом горячего катания. Такие изделия активно используются при необходимости усиления строительной конструкции. Такая процедура называется «армированием». Она подразумевает укрепление арматурными прутьями каких-либо зданий. Это значительно продлевает срок их службы на долгие годы.

Арматура

Арматура различается по видам и размерам. Отличается она и по толщине, а также по тому, какое имеет покрытие. Оно бывает как гладким, так и рифленым. Последний вариант очень популярен среди потребителей. А все потому, что такая арматура лучше всего сцепляется с бетонным раствором, повышая его прочность.  Но и это еще не все. Различают это изделие и по тому, из какого типа стали оно изготовлено. Более того, арматуру очень часто используют для создания составных металлических изделий. К таким относятся пучки, канаты и тросы.

Уголки

Это металлическая пластина, которую сгибают под прямым углом. Уголки точно также используют в строительстве, как и арматуру, то есть для укрепления основных конструкций. Делают их из различных видов стали. Они бывают разной длины. Все это оказывает сильнейшее влияние на эксплуатационные параметры.

Уголки

Швеллера

Данный вид металлической продукции имеет в форму буквы «П». Изготавливают швеллера на специальных станках. Бывают они самых разнообразных разновидностей. Могут отличаться по градусу наклона граней - бывают как параллельными, так и могут иметь наклон внутрь. Кроме того, швеллера различаются по соотношению полок. Они бывают разнополочными и равнополочными.

Швеллер

Трубы

Наверное, самым распространенным металлопрокатом являются стальные трубы. Без них невозможно построить дом, заводской корпус, а также трубопровод. Трубы нужны везде, где будут течь различные жидкости и будет подаваться газовые смеси. Они бывают самых разных диаметров. Самые маленькие – это 30 миллиметров. Самые большие трубы имеют диаметр в 1280 миллиметров. Такие гиганты чаще всего используют в процессе строительства нефтепроводов. Что касается длины, то она в минимуме составляет четыре метра, а максимуме аж двенадцать погонных метров.

Трубы

Конечно, наиболее часто применяются трубы, имеющие круглую форму. Но в продаже имеются и другие типы сечений – квадрат, овал и прямоугольник.
О том, что такой металлопрокат пользуется очень большой популярностью, свидетельствует то, что последнее время в продажу поступают трубы, которые уже были в употреблении.

Наиболее знакомым изделием металлопроката являются стальные трубы. Их часто используют не только тогда, когда подразумевается подача газа или воды, но и для создания несущих строений путем сварки и совмещения с другими видами металлопроката.

Задвижки

Задвижки – это последний вид металлопроката. Их используют для того, чтобы прекратить подачу воды или газа в трубопроводе. Поэтому вполне естественно, что задвижки часто используют в комплекте с металлическими трубами. В зависимости от того, что будет транспортироваться по трубам, выбирается и соответствующий тип металлопроката, который будет использоваться для создания задвижек.

Задвижки

Листовая продукция

Как можно догадаться из названия, данный вид изделий имеет форму плоских листов из металла. Их используют для самых разных целей и в самых разнообразных сферах деятельности. Такие металлические листы – это хороший вариант для крыш, заборов, создания кованых элементов и многого другого. Часто листовой металлопрокат имеет цинковое покрытие.

Листовая сталь

Типы по способу производства

Изделия из черных видов металла бывает разнообразных типов с учетом способа производства.

1) Первый – это сортовой прокат. К этой группе относятся трубы, арматурные элементы, полоски и катанки. Арматуру используют при строительстве конструкций из железобетона. О трубах мы уже писали ранее, а вот полоски используют при изготовлении режущих инструментов. Что касается катанки, то из нее изготавливают проволоку.

2) Второй тип – это плоский прокат. Данная группа отличается большим разнообразием. В нее входят различные рулоны, листы и ленты. Как правило, продукция такого типа используются в процессе проведения строительных работ.

3) Третий тип проката называется фасонным. В эту группу входят швеллера, двутавры, уголки и тому подобное. Все эти элементы являются незаменимыми в сфере строительства.

4) Четвертый – это художественный прокат. Изделия данной типовой группы, как правило, используются в процессе отделочных работ. Художественными принято считать разнообразные металлические корзины, кованые декоративные элементы и тому подобное.

Конечно, это далеко не полный список. Существуют и иные способы обработки. Это позволяет разделить детали по типу поверхностей. Так, они могут быть шлифованными, матовыми, зеркальными или калиброванными. Отметим, что технология производства металлопроката все время совершенствуется, а разнообразием предлагаемого товара неуклонно увеличивается.

Видео. Как производят металлопрокат

Видео. Трубный металлопрокат

Металлопрокат: виды и характеристики

Сопромат

Металлопрокатом называют продукцию, изготавливаемую прокатыванием на специальных станах между формующими валками в различном термическом состоянии. Различают следующие виды металлопроката:

  • Листовой;
  • Сортовой;
  • Фасонный.

Листовой представляет собой листы и полосы чёрных и цветных металлов и сплавов различной толщины. Сортовой – это круги, арматура, квадрат, шестигранник и т.п. На фасонном металлопрокате остановимся поподробней.

Фасонный металлопрокат

Сортамент фасонного металлопроката достаточно широк. В данной статье будут рассмотрены 4 вида:

  • Двутавр;
  • Швеллер;
  • Уголок равнополочный;
  • Уголок неравнополочный.

Рассматриваемые металлопрофиля используются, как компоненты при производстве разнообразных металлоконструкций, так и самостоятельно в качестве несущих балок, стоек и т.п.

Основные характеристики профилей

В случае применения в нагруженных конструкциях, для расчёта массы и прочности кроме геометрических величин используются следующие параметры их поперечных сечений:

  • Площадь. Измеряется в квадратных сантиметрах или квадратных миллиметрах. Применяется для определения напряжений сжатия и растяжения. Площадь может также быть использована для расчёта массы детали, но для этого удобней использовать линейную плотность, показывающую массу 1 погонного метра, измеряемую в килограммах на погонный метр.

Способности прокатных профилей  изгибу и кручению характеризуется моментами:

  • Статическим. В справочниках даётся его величина в см3. Может быть осевым и центральным. Является обобщённым показателем удалённости элементов плоского сечения от оси, проходящей через его центр тяжести.
  • Инерции. Имеет размерность в см4. Аналогично статическому может быть осевым и центральным. Это – обобщённый показатель квадрата удалённости элементов от оси, проходящей через геометрический центр контура поперечного разреза или от центра масс.
  • Сопротивления. Единицы измерения — см3. Это именно размерность в третьей степени. Не путать с кубическими единицами!

Перечисленные моменты характеризуют способность балки с таким сечением сопротивляться изгибающему или скручивающему моменту.

Пример. Напряжение при изгибе равно отношению изгибающего момента к моменту сопротивления. Следовательно, чем он больше, тем меньше будет напряжение, и тем большую нагрузку может вынести балка.

В реальности точка приложения сжатия всегда отклоняется от оси стержня. В результате оно дополняется изгибом. При определённой длине стержень, испытывающий напряжение сжатия, далёкое от допускаемого, теряет устойчивость и изгибается. Чем больше радиус инерции, тем устойчивее сжимаемый стержень к отклонению точки приложения усилия сжатия от центра. Во избежание потери устойчивости сжимаемые стержни через определённые промежутки длины крепят к каким-либо опорам.

Внимание! Несмотря на то, что в машиностроении размеры принято указывать в миллиметрах, величины характеристик плоских сечений выражаются в сантиметрах. Это сделано для удобства вычислений.

Двутавр

Двутавр имеет форму буквы Н, положенной набок. Состоит из вертикальной стенки и двух горизонтальных полок. Типоразмеры определяются ГОСТом 8329 или ГОСТом 26020. Высота профиля, т.е. расстояние между наружными поверхностями, выраженное в сантиметрах, является его номером.

Продукция, выпускаемая по разным ГОСТам, различается формой и шириной полок. По ГОСТу 8329 толщина полки около стенки больше, чем по краям. По ГОСТу 26020 грани полок параллельны друг другу и могут быть увеличенной в полтора раза ширины. Это кроме конструктивных возможностей в эти же полтора раза повышает допустимое изгибающее усилие.

ГОСТ 8329 предусматривает изготовление сортамента с номерами от 10 до 60, т.е. высотой от 100 до 600 мм. ГОСТ 26020 имеет номера от 10 до 50 и, соответственно размер стенки от 100 до 500 мм.

Благодаря большому расстоянию между противоположными гранями, он обладает наибольшими из всех разновидностей металлопроката моментами инерции и сопротивления при одинаковой высоте и площади сечения. Они чаще всего испытывают поперечную нагрузку, т. е. работающими на изгиб. Широко применяются для производства несущих конструкций, монорельсов для подъемно-транспортного оборудования – тали, мостовые краны – в производственных цехах.

Чтобы более ясно охарактеризовать прочностные возможности профиля, стоит привести пример: двутавровая балка № 10 нормальной ширины из Ст3, лежащая на двух опорах с расстоянием между ними 2 метра, допускает точечную нагрузку, приложенную в середине пролёта, эквивалентную 1,2 тонны. Она же, изготовленная из Ст6, выдержит уже 1,8 тонны.

Продукция всех типоразмеров изготавливается методом горячей прокатки из углеродистых конструкционных сталей различных марок по ГОСТу 380.

Пример обозначения в конструкторской, технологической и прочей технической документации двутавра высотой 300 мм, изготовленного из Ст3:

Двутавр (30 ГОСТ 8329)/(Ст3 ГОСТ 535)

Швеллер

Швеллер обладает П-образным сечением. Состоит из двух полок, соединённых стенкой. Обозначается номером равным расстоянию между наружными поверхностями противоположных граней в сантиметрах. Изготавливается в соответствии с ГОСТом 8240. В соответствии с данным нормативным документом продукция изготавливается высотой от 50 до 400 мм, соответственно с номерами от 5 до 40. Документ предписывает её изготовление с уклоном внутренних граней полок и с параллельными полками.

При одинаковой с двутавровым прокатом высоте стенки швеллеры легче на 12,3 %, их способность сопротивляться изгибу ниже на 17,3 %.

Этот вид широко применим в производстве несущих и опорных металлоконструкций. Без него не обходятся каркасы, перекрытия, тяжелонагруженные стеллажи. Из него часто делают балки и стойки коробчатого сечения, соединив два элемента полками внутрь. Полученный конструктив обладает большим радиусом инерции. Стойка из него сможет выдержать осевое сжатие, значительно превосходящее таковое у одиночного вдвое большего размера. Балки из двух профилей, развёрнутых стенками наружу, обладают несущей способностью, превосходящей двутавровый прокат равной высоты, а также позволяют через внутреннюю полость прокладывать необходимые коммуникации.

Коробчатое сечение позволяет изготавливать из него пути для транспорта, не имеющего колёс, способных катиться по рельсам. Это могут быть направляющие технологического оборудования автоматических линий, прочего цехового транспорта, в тех случаях, когда оснащение его специальными колёсами нецелесообразно.

Кроме того, из них изготавливают направляющие пандусов для инвалидных тележек в зданиях старой постройки, не приспособленных для людей с ограниченными возможностями.

Материал для изготовления — конструкционная низко- и среднеуглеродистая сталь по ГОСТу 535.

Пример обозначения швеллера № 20 с параллельными полками, изготовленного из Ст5пс в технических документах:

Швеллер (20П ГОСТ 8240)/(Ст5пс ГОСТ 535)

Уголок металлический

Металлический уголок имеет две разновидности:

  • уголок равнополочный;
  • уголок неравнополочный.

Оба вида Г-образные, но один — с равными сторонами, а другой — с разными.

Уголки стальные изготавливаются по ГОСТ 8509 – равнополочный и 8510 – неравнополочный.

Равнополочный имеет ширину полки от 20 до 250 миллиметров и, соответственно, номера от 2 до 25.

У неравнополочного минимальная ширина большей полки 25 мм, меньшей 16 мм. Максимальная — 200 и 125 мм соответственно. Обозначение номеров неравнополочных уголков от 2,5/16 до 20/12,5.

Характеристики нагрузочной способности невелики, поэтому они применяются в основном, как конструктивные элементы каркасных конструкций.

Это могут быть стеллажи, шкафы, ящики. Из большеразмерных делают каркасы стен и перегородок, ограждений строительных конструкций, например, лоджий и балконов. Малоразмерные используют как опорные элементы полочек в шкафах.

Они могут использоваться, как обвязка кирпичных колонн. Из них делаются элементы ограждений.

Очень часто из этой стали производится каркас заборов, внутренняя часть которого затягивается сеткой рабица.

Они находят широкое применение в производстве нестандартного оборудования. Все детали и узлы с их участием невозможно перечислить. На любом складе металла, будь то заводской склад или металлобаза, обязательно найдётся несколько типоразмеров.

Выбор равнополочного или неравнополочного изделия определяется преимущественно конструктивными соображениями.

Для изготовления идёт конструкционная низко- и среднеуглеродистая сталь по ГОСТ 535.

Пример обозначения угловой неравнополочной стали 63x40x4 мм марки Ст2сп обычной точности прокатки (Б):

Уголок (Б-63x40x4 ГОСТ 8510)/(Ст2сп ГОСТ 535)

Заключение

Целью статьи было первичное ознакомление с существующим ассортиментом продукции прокатного производства. Тем не менее для её понимания потребовались основы знаний общетехнических дисциплин, в частности сопротивления материалов. Объём статьи не позволил описать все разновидности и размерности проката, марки и характеристики материалов, из которых он производится. Полученные сведения могут служить всего лишь ориентиром для дальнейшего углублённого изучения специальных предметов.

В заключение стоит упомянуть ещё несколько нюансов.

При производстве металлоконструкций из фасонного металлопроката широко применяется сварка. Большинство марок сталей, из которых изготавливается продукция, являются среднеуглеродистыми. Они требуют специальных приёмов сварки – низкоуглеродистой сварочной проволоки, разделки кромок с целью уменьшить количество основного металла в шве, чтобы снизить риск появления горячих трещин.

В особо ответственных конструкциях, таких как мосты, перекрытия зданий и т. п., вместо сварки используют заклёпки. Это более трудоёмкое и менее технологичное соединение, но оно препятствует распространению трещин, которые могут возникнуть в одном из составляющих элементов.

Несмотря на существование гнутых профилей, с меньшим весом при равных габаритах, и, казалось бы, имеющих преимущество, когда не требуется высокой прочности, прокатные не сдают своих позиций. Он более технологичен и потому более доступен. Поэтому, несмотря на более высокую металлоемкость, используется везде, где нет серьёзных весовых ограничений.

Сопромат

Торгово-Транспортное Объединение "ДИКАС" (DIKAS) | Виды металлопроката

Просечно-вытяжной лист ( лист пвл ) — листовое изделие, произведенное путем просечки отверстий с одновременной вытяжкой стального листа. При производстве листов ПВЛ отсутствуют сварные швы, благодаря чему соотношение массы и прочности имеет отличные характеристики.

Листы ПВЛ применяются, как конструктивные элементы при установке лестниц. Они имеют преимущества с экономической и дизайнерской точки зрения перед своими аналогами из оргстекла и перфорированного листа.  В строительной отрасли он может использоваться как армирующий элемент при нанесении штукатурки. Так же просечно-вытяжные листы применяются в качестве противоскользящих настилов лестниц и площадок. Часто такое применение можно встретить на объектах нефтяной и газовой промышленности в виде площадок и мостиков.

Кроме того, листы ПВЛ могут применяться в качестве потолочных и стеновых перекрытий. С их помощью  также заделывают вентиляционные и смотровые окна. Просечно-вытяжные листы могут применятся для просеивания различных веществ, например, песка и щебня.

ПВЛ используют на спортивных объектах в качестве ограждений. Легкость конструкции, малая «парусность» и податливость к нанесению красящих покрытий позволяют создавать из них декоративные ограждения. Разнообразие форм и размеров изделия добавит оригинальности конструкции.

Кроме основного применения в строительной отрасли, листы ПВЛ можно использовать в мебельной промышленности для изготовления товаров для парков и садов.

Из листов ПВЛ также производят декоративные украшения для интерьера дома. Они могут стать основой для перегородок или барных стоек в стиле техно.

Просечно-вытяжной лист имеет ряд преимуществ перед стандартными вариантами листового проката. Его поверхность менее подвержена скольжению, что увеличивает безопасность, если его использовать для покрытия пола. Масса листа ПВЛ более чем в 2 раза меньше, чем у аналогичного стандартного листа. Все это позволяет снизить вес сооружения и нагрузку на несущие конструкции.

Среди достоинств стали просечно-вытяжной  выделяются прочность, износостойкость, устойчивость к внешним факторам и колебаниям температур. Материал имеет способность самоочищаться от грязи и снега, что актуально при установке в труднодоступных местах.

К качеству листов ПВЛ предъявляются высокие требования. Для них недопустимы трещины и заусенцы длинной более 2 мм.

В соответствии с ТУ 36.26.11-5-8  просечно-вытяжные листы могут изготавливаться из горячекатаной или холоднокатаной стали. Два способа  производства отличаются методом обработки заготовки. При горячем прокате металл нагревают для придания ему пластичности, при холодном прокате достаточно уже имеющейся пластичности и не требуется нагрев для дальнейшей обработки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
