Вибрирование бетона в опалубке – Технология бетонных работ в частном строительстве. Часть 2. Вибрирование бетона в опалубке

правила, виды оборудования и процесс

Для правильной укладки цементного раствора существуют разные правила и рекомендации. Они позволяют повысить качество и долговечность бетонной конструкции. При вибрировании бетона осуществляется вспомогательный процесс, который позволяет достичь требуемой текучести и утрамбованности заливки. Вибрированием удаляются воздушные пузырьки из цемента, чем повышается его плотность и однородность.

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

1. Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
2. Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Вернуться к оглавлению

Признаки достаточного уплотнения бетонной массы

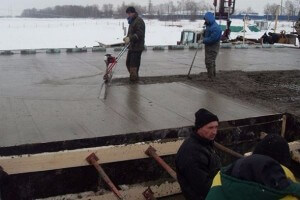

Один из признаков — отсутствие пузырьков в бетонной смеси.

Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний. Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

• отсутствует оседание жидкого конгломерата;
• на поверхность всплывает цементное молоко с песком;
• отсутствуют пузыри воздуха;
• после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Вернуться к оглавлению

Правила вибрирования

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
5. После извлечения механизма не должно оставаться воронки.

Вернуться к оглавлению

Виды вибрационного оборудования

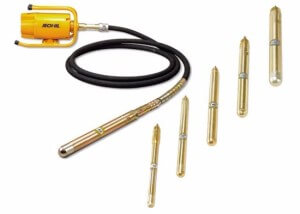

Глубинный вибратор для уплотнения бетонных смесей.

Классификация вибрационных машин состоит из трех типов.

1. Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
2. Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
3. Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Вернуться к оглавлению

Процесс вибрирования

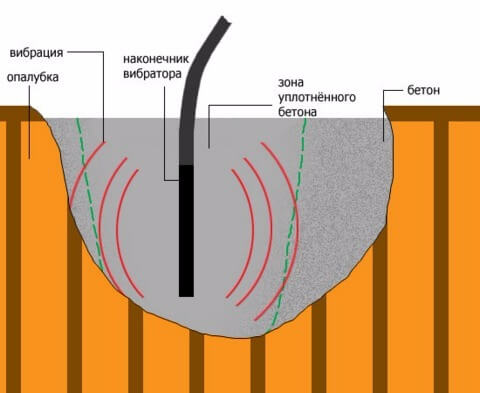

Уплотнение бетона глубинным вибрированием.

Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.

Вернуться к оглавлению

Когда нельзя вибрировать?

Есть ситуации, когда вибрирование бетона недопустимо. Иногда нужно получить облегченный состав. Для этого вводятся специальные пенообразователи и прочие химические вещества. С их помощью смесь насыщается воздухом. Вибрирование бетона только разрушит действие порообразователя и не позволит достичь цели.

Не рекомендуется вибрация слишком подвижного раствора. Такое действие вызовет его расслоение, а не уплотнение.

Вернуться к оглавлению

Вывод

Таким образом, для выбора характера и частоты колебаний следует ориентироваться на максимальный размер заполнителя в смеси. Целесообразно подвергать форму действию нескольких вибраторов, работающих на одной частоте. При этом частицы заполнителя разного размера будут двигаться с разной интенсивностью, и уплотнение произойдет равномерней.

Итоговый продукт будет максимально соответствовать требованиям.

Вибрирование бетона в опалубке

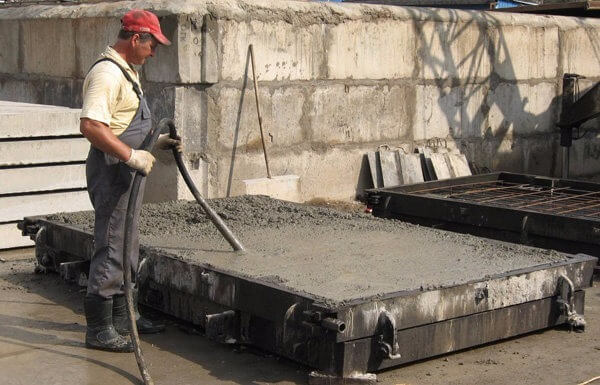

Процесс вибрирования бетона

• Глубинные вибраторы
• Наружные агрегаты
• Вибростолы

Уплотнение заключается в удалении вовлеченного воздуха. Для достижения этого используют способ трамбования поверхности. Это делается для того, чтобы выдавить воздух и добиться сближения твердых частиц. Более современным методом является вибрирование бетона. Тогда все частицы отделяются друг от друга и образуется компактная масса. При воздействии на смесь колебаний малой амплитуды и высокой частоты повышается подвижность смеси. Такой способ позволяет делать более жесткие смеси, и бетон нужной прочности может быть получен с меньшим расходом цемента. Это экономит стоимость, но следует еще учитывать и стоимость оборудования для вибрирования, а также более прочной опалубки.

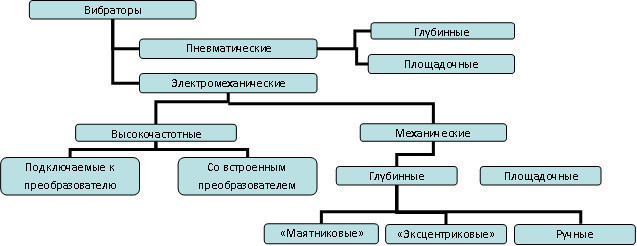

Классификация вибраторов.

Если смотреть на качество бетона, то оба этих метода дают отличный результат. Однако при уплотнении вручную наиболее частая ошибка – недостаточное уплотнение. При использовании вибрирования может случиться такое, что уплотнение будет неравномерым по всей массе: некоторые участки будут не полностью уплотнены, а некоторые будут расслаиваться в результате избыточного вибрирования. Однако если смеси достаточно жесткие и гранулометрический состав хорошо подобран, различные побочные действия и прочие недостатки могут быть устранены.

Разные вибраторы требуют разной консистенции смеси для более эффективного уплотнения.

Признаками достаточного уплотнения считаются следующие:

• смесь перестает оседать;
• на поверхности смеси появляется цементное молоко с песком;
• перестают выделяться воздушные пузыри;
• после вынимания наконечника вибратора поверхность быстро закрывается.

Инструменты, нужные для перемешивания:

Вибрационное оборудование делится на несколько видов: глубинные, наружные и различные площадки, вызывающие колебания.

Глубинные вибраторы

Для качества вибрирования инструмент следует погружать на всю глубину бетонного слоя.

Самым распространенным типом вибраторов является глубинный. Он состоит из булавы с эксцентриком, который соединен гибким валом с мотором. Булава погружается в смесь и действует на него определенными усилиями, отсюда и название – глубинный. Частота вибрирования смеси достигает 12 000 циклов в минуту. Вибратор легко перемещается и обрабатывает участки в радиусе до метра в течение 15-30 сек. Момент окончания процесса можно установить по поверхности: она не должна содержать избытка раствора и не должна быть пористой.

Вибратор обязательно следует погружать на всю глубину бетона и в слой, расположенный ниже, если он до сих пор пластичен. Таким образом будет устраняться зона контакта и создаваться монолитный бетон. Если толщина слоя более 0,6 м, то вибратор из нижних частей слоя не сможет удалить воздух. Такого типа вибраторы очень эффективны, т. к. вся их энергия полностью передается смеси.

Читайте также:  Раствор для облицовки печи плиткой

Видов глубинных вибраторов очень много, и при их выборе надо учитывать расстояние между каркасом, размер опалубки, консистенцию бетона. Перед началом работы нужно убедиться в том, что вибратор в рабочем состоянии. Во время заливки нужно смотреть, чтобы он не падал с большой высоты, для этого он должен заливаться. Толщина каждого слоя должна быть 30-50 см. В самом начале нужно вставить вибратор в бетон. Примерно на 10 см покер должен проникать в предшествующий слой для хорошей адгезии. Чтобы не образовался «холодный шов», между следующими слоями не должно проходить очень много времени. Области вибрации бетона должны постоянно перекрывать друг друга, не оставляя неохваченных мест. Нельзя силой погружать покер в бетон, т. к. он может повредиться об арматуру. Время, необходимое для вибрирования определенного участка, зависит от размера вибратора, типа бетона и других факторов. Меньше всего времени уходит для жидкой консистенции. Многие дефекты бетона в будущем могут быть связаны с ускоренным вибрированием.

Покер не рекомендуется вставлять рядом с опалубкой. Самое маленькое расстояние от стены – 7 см. Нельзя покер резко вынимать, его вынимают осторожными движениями вверх-вниз, чтобы бетон успел заполнить пустое пространство. Не рекомендуется держать вибратор включенным без бетона.

Для вибрирования бетона марки ПЗ можно использовать глубинные ручные вибраторы с гибким наконечником или со встроенным электродвигателем. Для жидкого используется метод штыкования стержнями из металла. При укладке в узких элементах, таких как лента фундамента или стены, до начала схватывания проводится повторное уплотнение.

Наружные агрегаты

Когда работаете с вибраторами, не забывайте соблюдать правила техники безопасности.

Этот вид вибратора крепится на опалубке. В результате происходит вибрирование бетона и опалубки тоже из-за чего затрачивается большое количество работы для того, чтобы вибрировать опалубку. Принцип работы схож с глубинным, но частота колеблется в пределах 4000-6000 кол/мин. Выходная мощность от 80 до 1100 Вт. Такой вид вибраторов используют при невозможности применения глубинных, например, при производстве сборных панелей.

Читайте также:  Советы по приготовлению бетона

Смесь укладывается слоями определенной толщины, иначе воздух не сможет выделиться через очень большую толщу бетона. В процессе работы положение вибратора необходимо постоянно менять. Портативные наружные незакрепленные вибраторы используют на участках, недоступных для другого вида обработки. Но с его помощью степень уплотнения ограничена. К ним можно отнести электрический молот, кото

Правила вибрирования бетона

Вне зависимости от способа создания вибрации порядок работ по уплотнению бетона одинаковый. Уплотнением бетона занимаются только после его полной заливки, нельзя использовать вибраторы для укладки бетона в опалубку, его распределения.

Правила вибрирования бетона довольно просты, но результат от них значителен.

Стоит акцентировать внимание на правилах уплотнения бетона с использованием вибраторов:

1. Вибратор погружается в раствор примерно на 80 процентов своей длины. Это обеспечивает полное прохождение через верхний слой и частичное проникновение в тот, что находится ниже. Таким образом, достигается смешивание пластов между собой.
2. Зона действия вибраторов должна располагаться таким образом, чтобы обеспечить не только полный охват, но и перекрытие между собой. Не должно оставаться участков, куда не достаёт волна в растворе. Это главное правило вибрирования бетона.
3. Штыри не должны соприкасаться с арматурой или находится в непосредственной близости от неё. Это может вызвать освобождение некоторого пространства вокруг металлического элемента.
4. Стоит уделить особое внимание углам, но не следует вводить устройство в непосредственной близости от края. Это распространяется не только на области, в местах стыка опалубки, но и все остальные.

Ещё одно правило укладки бетона с использованием вибратора требует, чтобы после его извлечения не оставалось воронки.

Время вибрирования бетона зависит от консистенции бетонной смеси: чем более вязкая, тем дольше её нужно вибрировать для полного уплотнения. На уплотнение одного участка (одного объёма бетона в радиусе действия вибратора) требуется 20-50 секунд.

Признаки, по которым можно определить, что вибрирование пора заканчивать:

• бетон перестал усаживаться;
• на его поверхности перестали выделяться пузырьки воздуха;
• на поверхности начинает выступать цементное молочко.

При недостаточном уплотнении в бетоне останутся пузырьки воздуха, что снизит прочность; но при излишне долгом вибрировании происходит расслоение бетонной смеси: тяжёлые частицы оседают внизу, а сверху оказывается всё цементное молочко. Так что переборщить с вибрированием ещё хуже.

Вибрирование бетона: важная составляющая качества бетонных конструкций

Вибрирование бетона — это один из эффективных методов уплотнения бетонного раствора в период его заливки в опалубочную форму конструкций.

Основные характеристики бетона, такие как однородность структуры, прочность, долговечность, закладываются на этапе производства бетонных работ. Одним из технологических факторов, влияющих на дальнейшие эксплуатационные характеристики конструкций, является обязательное вибрирование состава в период формования или возведения железобетонного монолита.

Механизм виброуплотнения бетонной смеси

Зачем вибрировать бетон? На эти другие вопросы, связанные с укладкой бетона в опалубку, постараемся детально ответить в этой статье.

Бетоны представляют собой искусственные материалы, которые на этапе приготовления выглядят в виде состава, состоящей из вяжущего, крупного или мелкого заполнителя и воды. В результате прохождения химических реакций между вяжущими веществами (цементом) и водой, формируется цементный камень, заполняющий свободное пространство между песком и щебнем.

На технологию производства бетона и его укладку существенное воздействие оказывает количество вяжущих компонентов и воды, которые определяют удобоукладываемость. Помимо этого, физико–механические характеристики, такие как: прочность, морозостойкость, водонепроницаемость напрямую зависят от однородности раствора, которая в свою очередь зависит от равномерного распределения компонентов смеси в структуре материала.

Во время транспортировки и последующей заливки в опалубку может происходить нарушение водоцементного соотношения состава и завоздушивание, что в значительной мере влияет на качество проведения работ. Поэтому, если не вибрировать ее, пузырьки воздуха и остаточная влага, не удаленные из раствора при помощи вибрирования, в период эксплуатации конструкций будут способствовать появлению трещин.

Порядок укладки смесей

Вибрирование бетона СНиП 3.03.01-87 регламентируют порядок и нормы укладки растворов.

Основные положения этого документа выглядят следующим образом:

1. Перед производством работ, арматурный каркас и опалубку следует очистить от ржавчины, грязи, масляных пятен и др.
2. Составы необходимо заливать таким образом, чтобы не происходило расслоение раствора, которое может возникнуть в случае ненормированной высоты сбрасывания. Оптимальная высота для подачи для тяжелых бетонов должна составлять не более 2,0 м.
3. Растворы необходимо укладывать последовательными горизонтальными слоями в одном направлении во всех слоях.
4. При уплотнении , толщина слоя не должна превышать 125% длины булавы инструмента.
5. Коэффициент уплотнения  при вибрировании должен иметь значение не ниже К ³ 0,98.
6. Укладка каждого последующего слоя допускается только после завершения вибрирования предыдущего, не допуская при этом схватывания предыдущего слоя (максимум 2 часа).
7. Если предусмотрена укладка в несколько приемов, то место разрыва монолитной конструкции необходимо оборудовать рабочим швом, перпендикулярным оси конструкции.
8. Возобновление работ на этом участке возможно только после достижения предыдущим слоем прочности 1,5 Мпа и выше (примерно 8 ч).

Виды и способы уплотнения бетонных составов

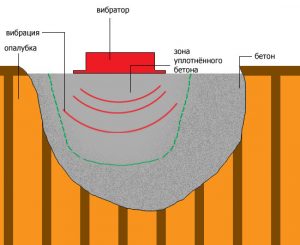

Процесс виброуплотнения  заключается в передаче механических колебаний. При этом, благодаря вибрированию, разрушается первоначальная структура и наблюдается переход раствора в разжиженное, пластичное состояние. В результате чего, состав уплотняется с одновременным вытеснением пузырьков воздуха и излишков воды.

Таким образом, виброуплотнение позволяет снизить содержание воздуха и расход воды, а значит увеличить плотность и прочность конструкций.

По способу активного воздействия на растворы такие агрегаты разделяются на:

• глубинные,
• поверхностные,
• наружные,
• виброплощадки (вибростол).

Наиболее распространенными являются поверхностные и глубинные вибраторы.

Глубинные опускаются в раствор и передают механические колебания раствору. Применяются для укладки составов в неармированных или армированных массивных конструкциях: фундаментах, колоннах и др.

Поверхностные(виброрейки) служат для уплотнения покрытий и формования сборного железобетона: плит перекрытий, стеновых панелей и др.

Наружные крепятся к опалубке или формам. Применяются при бетонировании тонкостенных  конструкций с высокой частотой армирования, а также для облегчения разгрузки составов из бадей, бункеров, автосамосвалов.

Вибростол (виброплощадка) применяется при промышленном производстве сборного ЖБ (виброплощадка) или изготовлении мелкоштучных тротуарных покрытий (вибростол).

Оборудование для уплотнения

Вибрирование определяется двумя показателями: амплитудой и частотой колебаний. Амплитуда — это наибольшее отклонение вибрирующих частиц от положения равновесия. Частота и амплитуда взаимосвязаны — высокочастотные устройства имеют меньшую амплитуду колебаний, низкочастотные — наоборот.

Устройства, производимые современной промышленностью, по физико–механическим характеристикам и своему назначению можно разделить на несколько видов:

1. Низкочастотные до 3500 кол/мин. Применяются, как наиболее эффективные.
2. Среднечастотные в пределах 3500–9000 кол/мин. Фракция заполнителей 10–50 мм.
3. Высокочастотные с частотой колебаний 10000–20000 кол/мин. Применяются для укладки мелкозернистых бетонов с фракцией заполнителя до 10 мм.

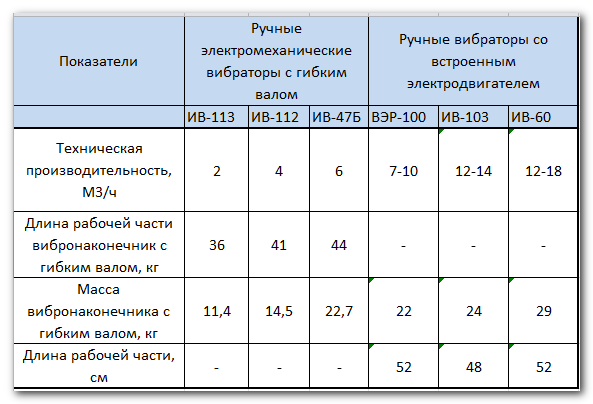

Глубинные вибраторы

При уплотнении, наконечник (булава) погружается в состав. За счет механических колебаний, возникающих в корпусе булавы, происходит уплотнение.

Продуктивность глубинного оборудования напрямую зависит от длины и диаметра булавы. Чем больше диаметр булавы и длиннее ее наконечник, тем быстрее и качественнее будет выполнена укладка.

В зависимости от привода, они подразделяются на следующие категории:

• электромеханические,
• пневматические,
• бензиновые.

Электромеханический прибор

Конструкция агрегата состоит из следующих элементов:

• электродвигатель,
• вибронаконечник (булава),
• гибкий вал, служащий для передачи вращательного момента от привода к механизму наконечника.

Вибронаконечник представляет собой следующую конструкцию:

• цилиндрический стальной корпус,
• шпиндель с шарикоподшипниками,
• муфта, передающая вращательные движения от шпинделя к бегунку.

Пневматический глубинный вибратор

Для производства работ в условиях где невозможно применение электромеханических агрегатов — высокая загазованность, повышенная влажность или отсутствие электрических сетей, используются пневматические глубинные агрегаты (см. фото).

Пневматический тип состоит из:

• булава,
• гибкий шланг,
• пусковой механизм (вентиль для воздуха).

Воздух подается в центральную часть вибронаконечника и затем сквозь специальные радиальные отверстия попадает в рабочее пространство, воздействует на бегунок механизма, который приходит в движение и начинает совершать обороты вокруг оси статора со скоростью равной величине давления воздуха в системе.

В период работы на приводе запрещаются резкие перегибы воздушного шланга или его предельное натяжение. При производстве работ в условиях низких температур, поступающий воздух должен быть очищен от влаги.

Бензиновый вид

Бензиновые устройства предусмотрены для укладки растворов с любой степенью армирования. Также могут применяться в заводских условиях для производства сборного железобетона. Они востребованы в условиях невозможного подключения энергоснабжения строительной площадки.

Рабочий комплект для любой модели состоит:

• бензиновый двигатель,
• несущая рама,
• бронированный гибкий вал,
• наконечник (булава).

Как правильно вибрировать бетон своими руками и что нужно знать при строительстве собственного дома — читайте инструкцию ниже и смотрите видео в этой статье.

Инструкция по укладке состава в опалубку при помощи глубинных устройств:

1. Вибронаконечник опускают в раствор под углом 35°–45° с таким расчетом, чтобы булава прошла через границу старого и нового слоя на 10 см.
2. Толщина должна соответствовать 1,25 рабочей длины вибронаконечника.
3. Рабочий наконечник должен свободно проходить сквозь стержни арматурного каркаса. Приемлемое расстояние между арматурными стержнями должно равняться 1,5 диаметра булавы глубинного вибратора.
4. Не допускается защемление наконечника между щитами опалубки и арматурным каркасом.
5. При перестановке агрегата из одной точки вибрирования в другую, его поднимают медленно и переносят на следующую позицию. Зоны работы должны пересекаться — расстояние между точками вибрирования не должно превышать полтора радиуса предыдущей зоны вибрирования.
6. Продолжительность воздействия зависит от подвижности смеси и мощности машины. Чем больше подвижность, тем меньше времени нужно затратить на ее уплотнение.
7. Окончание работ можно определить по следующим признакам — прекращение усадки, отсутствие пузырьков воздуха и появление цементного молочка на поверхности уплотняемой смеси.

Внимание! – во избежание нарушений арматурного каркаса, не устанавливайте работающий вибратор на арматурные стержни.

Поверхностные вибраторы для уплотнения бетона

По типу поверхностные устройства подразделяются на площадочные и виброрейки. Принцип работы устройств такого типа основан на передачи механических колебаний через прямоугольную металлическую площадку или через удлиненную металлическую рейку (виброрейка).

Площадочные поверхностные вибраторы

Применяются для уплотнения в армированных или неармированных поверхностях: полы, перекрытия, дорожные покрытия с толщиной слоя не более 250 мм.

Конструкция площадочного типа устройства состоит из следующих деталей:

• ручка для переноски,
• электродвигатель,
• кабель электропитания,
• дебаланс,
• площадка (основание).

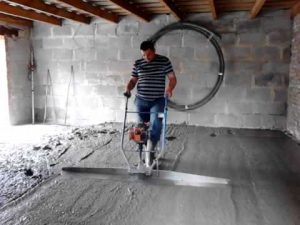

Поверхностный вибратор — виброрейка

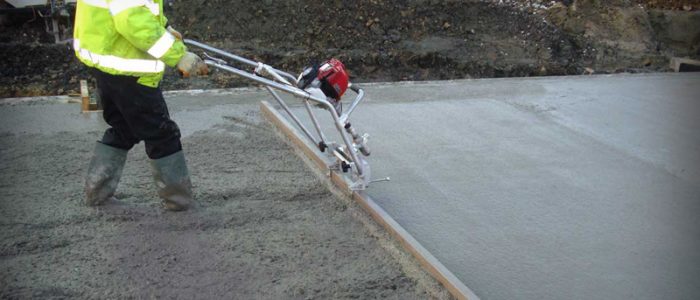

Виброрейка (вибробрус) применяется для устройства армированных и неармированных монолитных полов и дорожных покрытий. Поверхностный агрегат данного типа предназначен для разравнивания и уплотнения раствора на больших площадях.

Виброрейка состоит из вибратора (электродвигателя), установленного на металлическую рейку.

Колебания от дебаланса двигателя передаются на металлическую поверхность рейки, которая соприкасается с поверхностью уложенной смеси. Возникает вибрация, при помощи которой из раствора удаляются излишки воды, и образовавшиеся в период заливки, пузырьки воздуха.

По типу двигателя, установленного на виброрейке, агрегаты этого вида делятся на электрические и бензиновые.

В индивидуальном строительстве наиболее востребованы устройства на электроприводе. Они отличаются простотой в управлении и могут использоваться в закрытых помещениях. Цена зависит от мощности и производителя оборудования, но намного ниже цены бензиновых аналогов.

Тип устройства на бензиновом приводе отличается от электрического, более мощным двигателем и автономностью в использовании. Применяется, в основном, в промышленном строительстве для заливки полов и дорожных покрытий.

Устройства могут быть следующих видов:

1. Плавающим: применяется для финишного выравнивания и уплотнения поверхности. Металлическая рабочая рейка изготовлена из алюминиевого профиля фиксированной длины (3 м), а сама конструкция оснащена реверсивным приводом, что позволяет виброрейке двигаться в прямом и обратном направлениях.

2. Двойные раздвижные или телескопические: за счет своей конструкции могут раскладываться до 4,5 м. Она состоит из спаренных алюминиевых или стальных профилей. Из-за своего внушительного веса, перемещение такой виброрейки происходит только по специальным направляющим.

3. Секционные: состоят из отдельных секций и в зависимости от технологических требований могут достигать в длину 30 м, что позволяет за один цикл обработать значительную площадь. Универсальность и масштабность такого оборудования способствует широкому применению их в промышленном строительстве.

Наружный вибратор

Наружные устройства, крепятся к опалубке или к форме изделия. Электродвигатель, оборудованный одним или двумя дебалансирами, благодаря плотному креплению к форме или опалубке, качественно передает механические колебания , в результате чего смесь уплотняется.

При бетонировании объемных сборных железобетонных конструкций к опалубке могут крепиться несколько вибраторов. Питание его происходит через понижающий трансформатор с выходным напряжением 36 в.

Они могут применятся и как вспомогательное оборудование.

Виброплощадки

Вибрационные площадки промышленного назначения применяются при производстве сборного железобетона. Представляют собой унифицированные и типизированные конструкции с вертикальными направленными колебаниями. Такие агрегаты способны уплотнять любые составы.

Направленные колебания, производятся при помощи двух одинаковых вибраторов, вращающихся с равной угловой скоростью в разных направлениях.

Для малого бизнеса и индивидуального строительства существует аналог виброплощадки — вибростол. Применяется вибростол при производстве тротуарной плитки. Колебания, воспроизводимые вибратором, передаются сквозь столешницу к установленным на ней формам, в результате происходит формование изделий.

Вибростол представляет собой металлическую столешницу, установленную на пружины или амортизаторы (см. фото).

Вибрирование при производстве работ дает возможность эффективно удалить пузырьки воздуха и избежать неравномерного распределения заполнителя в структуре бетона. В результате получается качественный бетон с высокими эксплуатационными характеристиками.

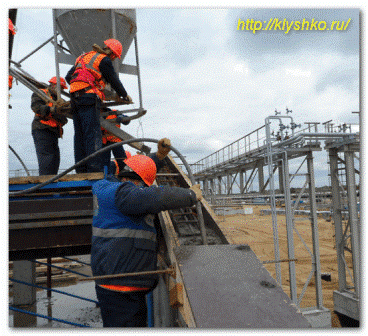

Вибрирование бетона

Привет всем в статье вибрирование бетона поговорим о том, как правильно укладывать его в конструкции здания. Данная статья пригодиться тем, кто только начинает работать с бетоном.

вибрирование бетона

Не соблюдения простейших правил  при укладке бетонной смеси, могут иметь такие последствия, как появление трещин, пустот потери прочности бетонной конструкции.

Рассказать о последствиях не правильной укладки я решил после проведения монолитных работ в Тобольске. В последней заливки, на объекте КПП (контрольно-пропускной пункт) сказал рабочему, который устроился бетонщиком 3 разряда (который, как выяснилось, купил корочки и не имел никакого представления о профессии бетонщика), забить кубики.

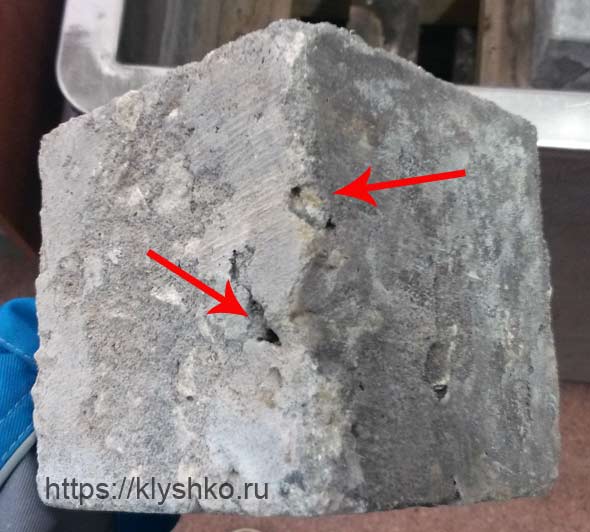

Если кто не знает, с каждого бетонного миксера при проведение монолитных работах, берут образцы бетона. Металлические формы  размером 100х100 мм заполняют бетоном. Через 2-3 дня их вытаскивают из формы и хранят рядом с бетонной конструкцией (иногда это требует технадзор), в естественных условиях, чтоб после проведения лабораторных испытаний было видно какую прочность  набрал бетон.

По истечению 7 и 28 суток эти кубики отправляют в лабораторию. Их давят на специальном аппарате и дают заключение о прочности бетонной смеси. Если прочность бетона не соответствует заказанной на заводе, то начинают искать виновных это может быть производитель бетонной смеси или строители, которые нарушили технологию укладки и ухода за бетоном.

Для строителей, которые имеют большой опыт работы с бетоном, забить кубик это несложная операция и она состоит из нескольких действий. Первое смазываем внутренние стенки металлической формы машинным маслом (отработкой, которую найти на стройке не проблема), далее заполняем бетоном металлическую форму до самых краев, потом необходимо простучать молотком по бокам формы или куском арматуры проштыковать бетонную смесь.

Для чего это нужно? Эта то же самое что и вибрирование бетона, нам надо удалить весь воздух из бетонной смеси. Данную операцию по своей не опытности рабочий, который имел 3 разряд бетонщика не сделал. После выемки бетона из формы были видны многочисленные пустоты из-за воздуха, оставшегося в бетоне. В лабораторию такой кубик я не стал отдавать так как он покажут низкую прочность, да его и не стали бы испытывать.

Как вы уже поняли вибрирование необходимо для того чтоб получить монолитный бетонный камень без пор. Данная операция необходима ля перемещения и уплотнения частиц бетонной смеси, осаждается связующие песок, щебень и выходит воздух. В жидкой бетонной смеси содержания воздуха составляет 1-2 процента от объема.

Какие последствия могут быть при укладывания бетонной смеси без вибрирования? Вы получите бетонную конструкцию с  низкой прочностью, низкой водонепроницаемостью. Все недостатки можно будет увидеть при разборе опалубки, конечно это можно скрыть от глаз заказчика путем затирки специальным цементным составом, но брак есть брак. Бетон одной и той же марки уложенный с вибрированием и без, будет отличаться по прочности.

Вибрируют бетонную смесь  глубинными ручными вибраторами с гибкими наконечниками, которые можно менять.  В приведенной ниже таблицы приведены характеристики глубинных вибраторов. Возьмите на заметку, что наконечники имеют различную длину и толщину, при покупке глубиника учитывайте размер заливаемой конструкции и размеры ячеек в армокаркасе.

Характеристики глубинных вибраторов

В моих видео со стройки я много раз показывал, как происходит этот процесс. В данном видео при заливке стен мы использовали наконечник длиной около 2 метров и средней толщины булавы. С толстой булавой у нас бы не получилось провибрировать из-за армокаркаса, не прошла  бы между сетками.

Как работают с глубиным вибратором можно увидеть в данном видео

Кроме глубинных вибраторов при заливке бетонных полов применяют поверхностные вибраторы, которые представляют собой  рейки с электрическими моторами.

Есть наружные вибраторы, которые устанавливаются на форму или опалубку с залитой бетонной смесью и вибрируют ее. Никогда не работал с наружными вибраторами.

Применение глубинного вибратора зависит еще и от подвижности бетонной смеси. Подвижность бетонной смеси  имеет 4 группы П1-П4. В основном бетонный завод доставляет смесь П3, средняя между густой и жидкой формой, которая легко вибрируется.

П1 бетонная смесь очень густая и ее трудно провибрировать глубинным вибратором, но из-за небольшого водоцементного соотношения имеет большую прочность.

Что делать если у вас нет глубинного вибратора, объем укладываемого бетона не большой и покупать его для одноразовой работы не имеет  смысла. Можно провибрировать двумя способами:

1  это простучать молотком аккуратно опалубку заполненную бетоном, в этом деле не надо усердствовать, надо следить за опалубкой из-за давления бетона ее может порвать. Вибрирование увеличивает давление на стенки опалубки.

2 метод штыкованния металлическим стержнем, в жидкий бетон тыкаете арматуру на всю глубину конструкции, чем больше тем лучше.

Эти методы так же подойдут, если при вибрирование глубинным вибратором вы заметили, что ваша опалубка  не выдерживает нагрузку и начинает ломаться, в этом случае надо прекращать использование глубиника.

Обо всех правилах вибрирования можно узнать в пункте 2.11 СНиП 3.03.01-87 (перейдя по ссылки вы можете скачать СНиП бесплатно).

Как понять, что достаточно вибрировать:

• бетон не оседает,
• на поверхности не видно щебня
• не появляются воздушные пузыри
• после выемки наконечник поверхность бетона должна закрываться, если этого не происходит, то или он слишком густой или уже идет реакция твердения.

Вот и все, что я хотел рассказать о вибрирование бетона, но чтоб бетон нормально набрал прочность и не потрескался, надо за ним еще и поухаживать.

Осенью проблема с дорогами на строительной площадке  возникают трудности при проезде миксера к месту заливки и обратно, как это было на стройке в Кстово смотрите в небольшом видео.

Очередной кроссвород на блоге, интересно быстро вы его отгадаете? Я на его составление потратил 30 минут.

>>ОТГАДАТЬ КРОССВОРД<<

С уважением, Олег Клышко.

Cтатьи похожей тематики:

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!



зачем нужно, как правильно выполнить

Одним из эффективных методов, с помощью которого происходит процесс уплотнения цементного раствора, считается вибрирование бетона. Этот обязательный технологический процесс, влияющий на эксплуатационные характеристики бетонной конструкции. Основные советы в этом вопросе дают специалисты, работающие по регламенту порядка и норм укладки растворов — СНиП 3.03.01—87.

Зачем нужно уплотнять бетонные растворы?

Вибрирование бетона помогает улучшить качество и продлить эксплуатацию конструкции. Жидкий раствор имеет пузырьки воздуха, которые и служат хранилищем для влаги, впоследствии разрушающие конструкцию. Чтобы избежать этого, нужно вибрировать бетон. В результате создания механических колебаний, происходит снижение пористости смеси, пузырьки воздуха выходят наверх. Единственным минусом считается слабая теплопроводность из-за отсутствия воздушных пор, которые и удаляются в процессе вибрирования. Но это легко можно компенсировать устройством качественного утепляющего слоя.

А также выделяют следующие положительные моменты улучшения бетонного раствора:

• увеличивается вязкость;
• исключается расслаивание;
• повышается плотность и однородность;
• достигается равномерность в заполнении опалубки благодаря хорошей текучести смеси.

Преимущества

После обработки раствор становится однородным и прочным.

Основные положительные стороны вибрирования бетона:

• Низкие затраты труда и времени.
• Процессом может заняться и неквалифицированный специалист.
• Монолитное изделие или поверхность плиты получаются ровными, износостойкими, прочными.

Как правильно вибрировать: рекомендации по выполнению

Чтобы правильно провибрировать бетон, нужно соблюдать рекомендации:

1. Вибратор погружать вертикально на длину 80% для качественного смешивания.
2. Охватывать вибрация должна всю бетонную смесь.
3. Краев, углов, стыков формы не касаться виброустройством.
4. Штыри с арматурой не должны соприкасаться.
5. Нельзя оставлять углубление после извлечения инструмента.
6. Стоит определить правильно время вибрации, которое зависит, в первую очередь, от структуры смеси. Прекращение большого выхода пузырьков — основной признак окончания процесса.

Перед вибрированием важен подбор вибрационного инструмента. Это зависит от объема смеси.

Оборудование

Существуют разные типы оборудования для уплотнения бетона.

Классификация устройств

Виды	Названия	Принцип их действия	Назначение
Для поверхностного применения	Металлическая виброплита	Передают вибрационные движения с верхнего слоя нижней пульпы	Укладка плит
	Виброрейки		Сооружение стяжек
	Соединенные с вибратором пригрузы		Заливка дорожек
Глубинные уплотнители	Вибровоздутели	Полностью погружаются в форму	Универсальное средство
	Вибрационные пустообразователи
Виброинструменты для большой площади	Виброплиты, виброплощадки которых производятся в разных вибрациях (вертикальной, круговой, горизонтальной)	Осуществляют по всей форме с раствором	Строительство тонкостенных изделий
			Обустройство колонн
			Сооружение столбцов

Этапы процесса вибрации

Процесс обработки строительной площадки начинают сразу после заливки раствора.

Уплотнение раствора производят с использованием инструмента или виброплощадки. Полученные импульсы разжижают жидкость, пузырьки воздуха удаляются. Тип оборудования определяет частоту колебаний, показатель которых считается главным параметром процесса. Целесообразным будет применение нескольких приборов, имеющих одну частоту. Тогда процесс уплотнения бетона станет равномернее. Главные моменты работы:

1. Сначала следует залить равномерно бетонный слой высотой не больше 40 см.
2. Начать вибрировать на одном месте более 5 секунд. Если густота бетона высокая, время увеличить.
3. Извлекать вибратор медленно.

Когда вибрирование запрещено?

Этот эффективный метод уплотнения бетона используют для малоподвижного и жесткого раствора. Если это подвижная смесь, то применение такого процесса приведет к расслоению, качество бетона снизится. Иногда для облегченного состава добавляются пенообразовательные и другие химические вещества. Они способствуют насыщению раствора воздухом. Вибрирование такого бетона тоже не принесет результата.

Уплотнение бетонной смеси: методы, оборудование и его характеристики

Уплотнение бетонной смеси является одной из самых важных операций при бетонировании. Во время изготовления бетонной смеси в нее проникает воздух. Если вовремя не позаботиться о его удалении, то готовый строительный материал будет обладать пористостью и низкими прочностью и долговечностью. Для устранения воздушных пузырьков и равномерного расположения составляющих бетон уплотняют с помощью различных приспособлений, называемых вибраторами.

Выбор режима уплотнения

Для каждой смеси в зависимости от размера фракций и ее подвижности необходимо выбирать индивидуальный вибрационный режим, основными характеристиками которого являются:

• амплитуда колебаний — максимальное удаление вибрирующей точки от центра колебания;
• частота колебания — число колебательных циклов, совершенных в единицу времени;
• время протекания процесса уплотнения.

В компании Навигатор вы можете купить бетон с доставкой по СПб и области.

Как же правильно определить режим вибрирования бетонной смеси?

• Для смесей с крупными размерами заполнителей оптимальными являются низкочастотные колебания с значительной амплитудой.
• Если для изготовления бетона использовались мелкие заполнители — вибрирование должно осуществляться с значительной частотой и низкой амплитудой.
• Для смесей с различными размерами фракций заполнителя используют поличастотные механизмы для уплотнения. Способ вибрирования с изменяющейся частотой колебаний является самым эффективным и перспективным.

Частота колебаний вибраторов находится в пределах — 2800-20000 циклов в минуту, амплитуда 0,1-3,0 мм.

Методы уплотнения бетонной смеси

Вибраторы различных конструкций имеют различные способы воздействия на бетонные смеси, по этому признаку механизмы этой группы разделяют следующим образом:

• У глубинных (внутренних) вибраторов рабочая часть погружена в смесь, колебания передаются посредством корпуса.
• Поверхностные механизмы для уплотнения устанавливаются на поверхность смеси, колебания передаются через рабочую площадку.
• Вибраторы наружного типа крепятся к опалубке.
• Виброплощадки относятся к стационарному формующему оборудованию, используемому на заводах ЖБИ.

По виду питающей энергии различают механизмы: электромеханические, электромагнитные, гидравлические, пневматические, от двигателя внутреннего сгорания. При отсутствии механизированного инструмента возможно проведение ручного уплотнения бетона.

Наиболее эффективный способ получения качественно уплотненного бетона — послойная укладка смеси с ее глубинным вибрированием. Толщина каждого укладываемого слоя должна быть более 100 мм, оптимально — 300-500 мм, подвижность смеси — 6-8 см. Для обеспечения однородной структуры необходима равномерная подача бетона в сочетании с тщательно проведенным процессом вибрирования.

Ручное уплотнение бетонной смеси

При самодеятельном строительстве ручной труд занимает значительное место. Без применения механизмов можно уплотнять небольшие массивы бетонных смесей.

Уплотнение пластичных бетонов осуществляют способом штыкования. Для этой операции берут длинный штырь, кусок арматуры, тонкую трубу. Сначала этот инструмент погружают в раствор толчковыми движениями небольшой амплитуды. Дойдя до дна бетонной смеси, начинают качать штырь из стороны в сторону. Потом инструмент медленно вынимается с совершением вертикальных и горизонтальных колебательных движений.

Смесь должна быть проштыкована до самого дна.

Для жестких бетонов применяется трамбовка, изготовленная из отрезка бревна или бруса массой 15-30 кг. Для удобной работы с этим инструментом к нему прибиваются ручки. Нижний конец трамбовки обивается металлом для предохранения древесины от размокания и крошения.

Для трамбовки мелких бетонных деталей применяют более легкие трамбовки, напоминающие по форме швабру с прикрепленной внизу металлической площадкой или тяжелым бруском.

Глубинные вибраторы: характеристики и область применения

Глубинные вибраторы используют для армированных и неармированных блоков массивных сооружений, при изготовлении фундаментов, полов, балок.

Принцип работы электромеханического глубинного вибратора заключается в передаче колебаний высокой частоты наконечника к смеси через гибкий вал при помощи электродвигателя. Наконечник называется булавой. Булава погружается в смесь и создает высокочастотные волны, которые снижают трение частиц материала и делают его более пластичным. При этом вязкость смеси снижается и бетон растекается во всем требуемом объеме, заполняя самые труднодоступные места. Пузырьки воздуха при этом процессе выдавливаются на поверхность бетона.

Для уплотнения бетона в крупных массивах используют особо мощные вибраторы, которые перемещаются с помощью кранов. Глубинные вибраторы при необходимости объединяют в пакеты.

На не электрифицированных строительных участках используют вибраторы на приводах от двигателей внутреннего сгорания.

Поверхностные вибраторы: особенности конструкции

Поверхностные вибраторы используют для бетонирования армированных одиночной арматурой или неармированных полов, сводов, перекрытий, покрытий автомобильных трасс и аэродромов, имеющих толщину не более 250 мм. Если бетонируются конструкции с двойной арматурой — их толщина не должна превышать 120 мм.

Вибраторы этой группы состоят из рабочей площадки с установленным на ней электродвигателем. На валу электродвигателя находятся два дебаланса, вращение которых инициирует колебания. Вибрации посредством рабочей площадки передаются бетонной смеси.

Вибратор запитывается через понижающий трансформатор во избежание поражения рабочих электрическим током.

К поверхностным вибраторам относятся и виброрейки, которые представляют собой устройство для выравнивания и уплотнения смесей, заливаемых для устройства полов и оснований. Вибратор состоит из двух параллельных профильных деталей, которые жестко связаны с помощью поперечных связей. (Рис.1)

Что такое ячеистый бетон и для каких целей он используется.

Как повысить прочность бетона? Здесь описаны самые современные методы.

Если ищете бетон В20, ознакомьтесь с нашими ценами. Бетон В20 обладает высокой прочностью и применяется для фундаментов, строительства отмосток, площадок, лестниц, дорожек и других целей.

Для предотвращения возможности деформирования рейки внутри профилей расположены натяжные устройства с бессрочной гарантией. Натяжение профилей регулируется винтами, расположенными на концах рейки. Виброрейки оснащаются съемными электрическими или бензиновыми вибро узлами.

Наружные вибраторы: разновидности и их характеристики

Для уплотнения бетона, укладываемого в тонкие элементы монолитных сооружений, при изготовлении деталей сборного железобетона, а также для побуждения и ускорения выгрузки вязких материалов из бункеров, автосамосвалов, бадей используют вибраторы, которые устанавливаются на опалубке, бункерах и других конструкциях снаружи.

Наиболее широко востребованы электромеханические вибраторы данной группы с круговыми и направленными вибрациями, а также пневматические вибраторы.

• Механизм с круговыми вибрациями состоит из мотора-вибратора, на валу которого расположены дебалансы. Величина вращательного момента регулируется перемещением дебалансов по валу.
• Вибраторы с направленными колебаниями, иначе маятниковые, представляют собой устройства с маятниковой подставкой и выдвижными дебалансами. С вибратором соединяются опорная плита и ось качания. Размах качания корпуса устройства вокруг оси ограничивается амортизатором.
• Пневматические вибраторы оснащены пневмодвигателем, находящимся в корпусе с кронштейнами для крепления к конструкциям, рукавом для подачи воздуха и пусковым устройством. Выпускаются модели пневмовибраторов, предназначенные для изготовления трубной продукции.

Пневмовибраторы благодаря своей электробезопасности могут использоваться во взрывоопасных условиях.

Виды виброплощадок

Виброплощадка состоит из двух рам. На подвижную верхнюю устанавливают емкость с бетонной смесью. Нижняя, неподвижная, закрепляется на фундаменте. Верхняя рама с расположенным на ней вибромеханизмом опирается на неподвижную раму посредством амортизаторов — пружин, рессор, резиновых прокладок.

Вибромеханизм, как правило, представляет собой валы с дебалансами, которые приводятся во вращение с помощью электродвигателя.

Верхняя подвижная рама должна обладать достаточной жесткостью. Иначе будет наблюдаться неравномерная амплитуда колебаний. На участках со слабыми колебаниями уплотнение смеси получится недостаточным.

Показатель качества укладки бетонной смеси

Качество укладки бетона характеризуется основным показателем: коэффициентом уплотнения. Эта величина равна отношению фактического объемного веса бетонной смеси к теоретическому, вычисленному с учетом полного отсутствия воздуха в уплотненной смеси. Коэффициент уплотнения зависит от: процента содержания воды в смеси, характера и формы поверхности заполнителей.

Хорошо уложенным считается бетон, коэффициент уплотнения которого колеблется в пределах 0,98-1,0.

Определить коэффициент уплотнения возможно в полевых условиях, используя специальное устройство. Этот прибор состоит из двух бункеров, которые имеют форму перевернутого конуса и сосуда цилиндрической формы.

Качественное уплотнение смеси является одной из приоритетных задач при сооружении объекта любых габаритов и целевого назначения, поскольку именно от эффективности укладки бетона во многом зависит прочность и долговечность сооружения.
