Ветровая планка для кровли

В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши. Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;

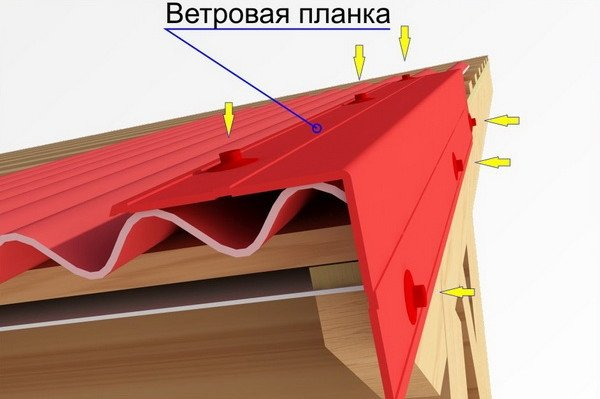

  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Важно! В любом случае, ветровая доска и ветровая планка традиционно используются также в качестве декоративной отделки кровельного покрытия.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

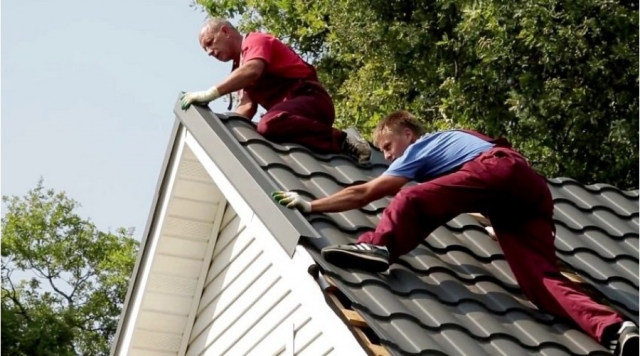

Монтаж ветровой доски на крышу

Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

  • Пытаются закрепить ветровую планку непосредственно на торцах обрешетки;
  • Нашивают вместо ветровой доски брус. Подобное решение можно использовать в качестве альтернативного варианта, но только для определенного рода кровельного материала, например, металлочерепицы;
  • Устанавливают верхнюю кромку ветровой доски слишком низко или слишком высоко, в результате защитная доборная планка не прилегает максимально плотно к кровельному покрытию.

Важно! Чтобы обеспечить гидроизоляцию кровли, ветровая доска должна в обязательном порядке нахлестываться полотном гидроизоляции.

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски

Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

Монтаж ветровой доски на подшивку сайдингом

Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Для установки ветровой доски нужно сначала закрепить по свесу финишную планку. Крепление выполняется с помощью обычных столярных дюймовых саморезов. После чего можно обрезать ветровую доску и вставить ее в финиш. Далее необходимо вычислить расстояние от ветровика до плоскости фронтона. Обычно перед установкой внутренней планки сначала примеряют форму и размер доборного угла, закрывающего стык между фронтоном и обрешеткой крыши. Проще всего использовать стандартный сайдинговый J-образный профиль.

J-профиль представляет собой пластиковую планку с выносным элементом крепежа или монтажной фаской.

Для того чтобы правильно установить элемент, потребуется выполнить следующие операции:

  • Обрезаем материал по размеру ската крыши и прикручиваем профиль;
  • Устанавливаем к месту крепежа так, чтобы фаска не доходила до плоскости обрешетки крыши на 20-25 мм. Это примерно равно толщине стандартной сайдинговой панели с припуском на ребро жесткости.

Остается отметить положение J-профиля относительно внутреннего угла, вытащить доску и закрепить пластиковую планку, после чего внутренняя ветровая доска возвращается на место, и можно приступать к отделке свесов.

Использование профиля позволяет максимально точно выставить положение элемента относительно внутреннего угла и одновременно обеспечить его защиту от случайных попаданий дождевой воды или задувания снега под кровлю.

Аналогичным способом можно установить ветровую доску на карнизах с выносом. Такой способ особенно удобен, если весь карниз подшивается сайдингом без установки лобовой доски.

Для этого, прежде всего, потребуется выполнить разметку высоты установки профиля. Обычно первой укладывается внутренняя планка, после чего устанавливается одиночный фрагмент панели, выравнивается по горизонту с помощью уровня. Измерением вертикального расстояния от линии внутренней поверхности кровельного покрытия до сайдинговой панели можно определить, насколько необходимо подрезать ветровую доску. После чего остается только установить J-профиль, и проблема решена.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ветровая карнизная доска

Содержание статьи

Ветровая доска – особенности крепления на разные крыши

Необходимые инструменты

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Ветровая доска

В природе не существует таких крыш и кровельных покрытий, которые не боялись бы мощных порывов ветра. Чем плотнее и жестче материал кровли, тем легче мощному потоку воздуха проникнуть даже в самую узенькую щель и оторвать его от обрешетки деревянного каркаса крыши. Особенно уязвимыми считаются боковые свесы, выходящие на фронтоны крыши. Чтобы избежать катастрофического для кровли подрыва кровельного покрытия, устанавливается ветровая доска в паре с ветровой планкой.

Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

  • Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
  • Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Монтаж ветровой доски на крышу

Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

  • Пытаются закрепить ветровую планку непосредственно на торцах обрешетки;
  • Нашивают вместо ветровой доски брус. Подобное решение можно использовать в качестве альтернативного варианта, но только для определенного рода кровельного материала, например, металлочерепицы;
  • Устанавливают верхнюю кромку ветровой доски слишком низко или слишком высоко, в результате защитная доборная планка не прилегает максимально плотно к кровельному покрытию.

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски

Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

Монтаж ветровой доски на подшивку сайдингом

Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Для установки ветровой доски нужно сначала закрепить по свесу финишную планку. Крепление выполняется с помощью обычных столярных дюймовых саморезов. После чего можно обрезать ветровую доску и вставить ее в финиш. Далее необходимо вычислить расстояние от ветровика до плоскости фронтона. Обычно перед установкой внутренней планки сначала примеряют форму и размер доборного угла, закрывающего стык между фронтоном и обрешеткой крыши. Проще всего использовать стандартный сайдинговый J-образный профиль.

J-профиль представляет собой пластиковую планку с выносным элементом крепежа или монтажной фаской.

Для того чтобы правильно установить элемент, потребуется выполнить следующие операции:

  • Обрезаем материал по размеру ската крыши и прикручиваем профиль;
  • Устанавливаем к месту крепежа так, чтобы фаска не доходила до плоскости обрешетки крыши на 20-25 мм. Это примерно равно толщине стандартной сайдинговой панели с припуском на ребро жесткости.

Остается отметить положение J-профиля относительно внутреннего угла, вытащить доску и закрепить пластиковую планку, после чего внутренняя ветровая доска возвращается на место, и можно приступать к отделке свесов.

Использование профиля позволяет максимально точно выставить положение элемента относительно внутреннего угла и одновременно обеспечить его защиту от случайных попаданий дождевой воды или задувания снега под кровлю.

Аналогичным способом можно установить ветровую доску на карнизах с выносом. Такой способ особенно удобен, если весь карниз подшивается сайдингом без установки лобовой доски.

Для этого, прежде всего, потребуется выполнить разметку высоты установки профиля. Обычно первой укладывается внутренняя планка, после чего устанавливается одиночный фрагмент панели, выравнивается по горизонту с помощью уровня. Измерением вертикального расстояния от линии внутренней поверхности кровельного покрытия до сайдинговой панели можно определить, насколько необходимо подрезать ветровую доску. После чего остается только установить J-профиль, и проблема решена.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

Монтаж ветровой карнизной и торцевой планок на металлочерепицу

Металлическая черепица — хороший вариант для покрытия крыши частного дома. Однако долговечность кровли зависит не от одного этого материала: очень важно правильно выбрать различные комплектующие, как, например, ветровая планка для металлочерепицы. Хоть количество «доборников» составляет всего 5% от объема всей конструкции кровли, значимость их крайне велика.

Разновидности изделий

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

  • Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
  • Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Материалы и размеры

Карнизные ветровые планки изготавливаются из материала с высокой устойчивостью к негативному воздействию атмосферных явлений и механической прочностью. Заявленный срок службы кровли из металлической черепицы — 20−25 лет, следовательно, доборные элементы из стали или пластика должны прослужить не меньше.

  • Сталь. Элементы из этого материала наиболее часто используются для защиты карнизов и торцов. Оцинкованная сталь, покрываемая в процессе краской, пуралом или полиэстером, устойчива к воздействию воды, не ржавеет, и при этом довольно прочная и легкая.
  • Пластик. Термопластичный пластик или поливинилхлорид, из которого изготавливаются карнизные и торцевые планки, имеет легкий вес и выпускается в широкой цветовой гамме. Минусом пластиковых элементов является то, что они подвержены термическому расширению, и на них не рекомендуют монтировать тепловой кабель для обогрева крыши.

Длина пластиковой карнизной планки составляет, как правило, 1,5−2,5 м, а ширина ее крепежных полок — 15−30 см. Стальные изделия делаются на заказ.

Функции элементов

Итак, ветровые планки выполняют две функции:

  • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
  • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

  • Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
  • Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ. Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

  • Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
  • Для крепления к деревянному основанию.
  • Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см. В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

что такое, как установить на крышу, фото

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Ветровая доска кровли

Ветровая доска кровли

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

  • Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
  • Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
  • Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

Ветровая доска кровли

Ветровая доска кровли

К сведению! Наборы ветрозащитной планки для кровли предлагаются ведущими производителями в комплекте к стандартному кровельному покрытию. Это упрощает подбор защиты, при этом можно получить лучшее качество доски из всех возможных вариантов.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Ветровая доска кровлиВетровая доска кровли

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

  • Для мягкой кровли используют ветровую планку с П-образным профилем;
  • Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Ветровая доска кровли

Ветровая доска кровли

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

К сведению! Пластиковая ветровая доска для кровли должна быть пластичной и устойчивой к воздействию солнечного ультрафиолета.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Ветровая доска кровли

Ветровая доска кровли

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

К сведению! Все модели ветровых планок должны иметь специальное полихлорвиниловое покрытие, это обеспечит надежную защиту от затекания влаги в точки крепежа.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Ветровая доска кровлиВетровая доска кровли

Размеры торцевой накладки для ветрозащиты шиферных листов:

  • Ширина горизонтальной полки — 100 мм;
  • Вертикальная опорная полка — 85-90мм;
  • Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Ветровая доска кровли

Ветровая доска кровли

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Ветровая доска кровли

Ветровая доска кровли

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Ветровая доска кровли

Ветровая доска кровли

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

К сведению! Лист металлопрофиля укладывают таким образом, чтобы пик трапециевидного или прямоугольного профиля располагался непосредственно над линией шва между ветровой доской и рейкой контробрешетки.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Ветровая доска кровли

Ветровая доска кровли

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Ветровая доска кровлиВетровая доска кровли

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

Ветровая доска – для чего нужна и как правильно произвести крепление? + видео

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.


Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.


Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.



как сделать ветровую доску на крыше

Содержание статьи

Ветровая доска – особенности крепления на разные крыши

Необходимые инструменты

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

  1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
  2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
  3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

    Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

Установка ветровой доски

Здравствуйте, Семеныч! Помогите с инструкцией по установке ветровой доски, если можно с рисунками.

Rock, Истра.

Привет, Rock из Истры!

Ничего особенно сложного в установке ветровой доски на крыше дома нет.

Итак, по порядку.

Под ветровой доской в широком смысле слова понимается деревянная доска или металлический (пластмассовый) профиль определенной конфигурации.

Она устанавливается с целью закрытия торцевых отверстий, которые, как правило, бывают между досками обрешетки крыши. Если эти отверстия не закрыть, то в них дуют ветры и выхолаживают чердачное помещение. Для сеновалов такое проветривание штука хорошая, а для жилого дома не очень.

Рассмотрим из множества случаев установки ветровых досок три наиболее часто встречающихся варианта.

Первый вариант крепления ветровой доски

Кровля крыши — из шифера асбоцементного, ондулина или профилированного оцинкованного железа. В этом случае кровельный материал имеет свес выступающий за обрешетку от 3 до 10 — 15 сантиметров. При ондулине, соответственно, минимум, а при асбоцементном листе максимальный.

Доски обрешетки выступающие за плоскость фронтона при этом обшиваются снизу также деревянными (карнизными) досками. Толщина и тех и других чаще всего бывает около 25 — 30 миллиметров. Доски обрешетки предварительно отпиливают так, чтобы они выступали на всей протяженности карниза на одинаковый размер. То есть по натянутой от конька до низа карниза шнурке отмечают линию, по которой отпиливают излишки.

Потом накрывают крышу кровельным материалом и после этого прибивают гвоздями либо прикручивают саморезами ветровую (торцевую) доску. Крепление производится по двум линиям. Одна линия — по середине торцев досок обрешетки, вторая — по середине крайней подшивной доски карниза. Это делается для того, чтобы в дальнейшем исключить возможное коробление ветровой доски от воздействия атмосферы. Что иногда бывает, если крепеж располагают по одной линии.

При этом ветровая доска своим верхом устанавливается как можно плотнее к кровельному материалу.

Очень часто подобные деревянные доски имеют резьбу для украшения дома. В этих случаях доски называются причелинами. Резьба идет по низу доски, а если в ней имеются прорези, то их располагают тоже со смещением вниз, чтобы не было совпадения отверстий между досок обрешетки и ними.

Второй вариант крепления ветровой доски

Крыша из металлочерепицы. Тогда ветровые доски чаще всего называют планкой торцевой. Торцевая планка представляет из себя полосу окрашенного листового железа согнутую под прямым углом. Ширина вертикальной и горизонтальной полок колеблется около 100 — 150 миллиметров. Длина планок — 2 метра. Поверхность может иметь продольные ребра или быть совершенно гладкой. Но края планки все равно имеют для жесткости небольшие загибы-отбуртовку по всей длине.

Торцевые планки устанавливают так, чтобы они закрывали лист металлочерепицы сверху, а своей вертикальной полкой прижимались к торцам досок обрешетки.

Требования все те же — плотнее прижимать торцевую планку к тем поверхностям, к которым она прилегает. Поскольку длина планок два метра, а крыша значительно длиннее, то сначала устанавливают нижнюю планку, потом вышележащую так, чтобы был нахлест не менее 50 миллиметров.

Крепление осуществляется цветными кровельными саморезами, которые располагают друг от друга на расстоянии от 400 до 600 миллиметров. Как вариант иногда боковое крепление делается прессшайбами по дереву. Главное — не промазать и попасть в деревянные доски. Если таковое случается, то лучше оставить саморез и не удалять его, иначе будет заметна дырка.

Заворачивая шуруповертом саморезы, не перестарайтесь, устанавливайте крутящий момент ближе к минимуму. При необходимости этот крутящий момент ослабьте. Иначе боковая поверхность торцевой планки будет напоминать морские волны.

Царапины, которые неизбежно будут сопутствовать процессу крепления планок лучше закрашивать краской из баллончика. Если пять — шесть лет тому назад они стоили 400 р за штуку, то сейчас в три раза дешевле. Иначе металл начнет корродировать уже на следующий год. А вам это надо? Сложность — в одном, как можно точнее угадать оттенок. Иначе места подкрашивания будут напоминать пятна леопарда.

Третий вариант крепления ветровой доски

При любом материале кровли. Когда дом обшивается сайдингом. Тогда все карнизы оформляются не ветровыми досками, не торцевыми планками, а панелями и финишными (завершающими) полосами. Вместо финишной полосы можно использовать джи-профиль.

Но деревянная основа в виде закрываемых досок обрешетки и подшивных досок должна присутствовать.

Поскольку сайдинг имеет свойство к большим линейным расширениям при перепадах температур, то крепление его в строгом соответствии с типовыми инструкциями монтажа. Когда прессшайбу (или толевой оцинкованный гвоздь с большой шляпкой) располагают строго посередине перфорационного отверстия любого винилового элемента. И с люфтом, а не намертво.

Панели продающиеся в придачу к сайдингу могут быть использованы и как оконные и как ветровые (торцевые). Эти панели по причине их широких полок мы называем «лопухами».

Широкая полка такого лопуха режется кровельными ножницами на всю длину и в необходимый размер. Так, чтобы вставить отрезанный край в финишный (завершающий) элемент. И этот край не должен быть виден. То есть край не должен упираться в финишный элемент, а иметь люфт около 5 миллиметров. Тогда не будет короблений и лопух будет по горизонтали ездить как угодно.

Чтобы не промахнуться по размерам, всегда сначала делают шаблон — образец из комплектующих элементов сайдинга. Прикладывают к месту монтажа. Если все сходится, то делаете один комплект, устанавливаете его на место. Все хорошо, тогда продолжайте.

Элементарная ошибка непрофессионалов — сразу нарезать детали на весь дом. После чего они устанавливают первые детали. И часто убеждаются в том, что ошиблись. Выкидывают массу материала и покупают новый. Не делайте этого. «Семь раз отмерь, один раз отрежь».

Пожалуй, третий вариант может быть и комбинированным, когда крыша из металлочерепицы и с наличием торцевой планки, а сочленение ее приходится дооформлять сайдингом. Фантазия приветствуется. В этом случае нижний край металлической торцевой планки должен на всем протяжении прилегать к верхнему краю винилового элемента сайдинга. Но не перехлестываться. Чтобы со стороны смотрелось благообразно и без щели.

Вот, вкратце о наиболее ходовых вариантах установки ветровых досок.

Поскольку не были даны исчерпывающие данные о том, какая у вас кровля. Так что многое из рассказанной информации может оказаться и лишним.

Другие вопросы по теме крыш:

Схема кровли старославянской избы

Задать вопрос Семенычу (автору материалов)

Лобовая доска кровли размеры — Всё о металлочерепице

Дом Дачу своими руками

Лобовая доска на крыше и подшива, устройство и метод изготовления

Не всегда начинающему застройщику понятен узел изготовления лобовой доски и подшивы крыши. как крепить доску перпендикулярно к выносам обрешетки. Рассмотрим это на некоторых примерах из моего и чужого опыта. Обычно вынос крыши за границы фронтонов проводят выносами доски обрешетки, как рекомендуют вынос должен быть не менее 50-70 см длинной. Ширина лобовой доски определяет вид выноса кровли, его массивность, ну и тут уж как говорится на любителя. Для начал рассмотрим лобовую доску и подшиву на примере автора. В моем случае было несколько проще сформировать подшиву так как вынос кровли достаточно большой и пришлось соорудить выносную стропилу, в прочих случаях вместо выносной стропилы будет служить сразу стена фронтона (кроме деревянной, о ней мы поговорим позже, на другом примере). Вот что мы имели на моем примере.

На выносы обрешетки, на ее торцевые части крепим лобовую доску, это самый распространенный вариант, но таким образом отсутствует жесткость конструкции, так как.

крепится она только в торцы, как же быть. а решение очень простое — необходимо соорудить Т — образную конструкцию для образование жесткости лобовой доски и для последующей набивки подшивы (вагонка, софиты. )

Данные упоры прикрепляются на саморезы к обрешетке и к лобовой доске. образуя прочную конструкцию. В дальнейшем она используется как поддержка для подшивы кровли, в моем случае расположение вагонки было перпендикулярно фронтону, поэтому пришлось дополнительно крепить брусок на стене дома и укреплять вагонку к нему.

крепление подшивы кровли.

Как быть в данном случае если фронтон дома из бруса или бревна. и к нему нельзя крепить бруски так как он будет осаживаться и подбиваться (конопатиться), на этот случай изготовление выносов дома будет немного более сложное, например, такое.

выносы при деревянном фронтоне

В данном примере задействованы дополнительные доски под вид обрешетки, но врубленные в стропильные ноги, они опираются толко на стропила и рычагом удерживают лобовую доску, т.е. фронтон из бруса (или бревна, у кого как) остается самостоятельным и ему ничего не мешает, подшива подбивается в лобовой доске и выносной стропиле, обнимающей фронтон.

Зашли узнать про то как построить дом? Ниже есть кое что для Вас!

Лобовая и карнизная планка-капельник для кровли из металлочерепицы

Каждый элемент комплекта для кровли из металлочерепицы имеет своё назначение и исключать его из покрытия недопустимо. Карнизная планка для металлочерепицы, играет весьма существенную роль в конструкции кровли. Хоть площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия. Сама карнизная планка, как завершающий элемент защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы должны быть смонтированы на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к появлению сырости на стенах здания. Также могут подвергаться гниению деревянные элементы крыши. Карнизные планки бывают двух видов: лобовая (или L–планка) и карнизные капельники для металлочерепицы.

  • L планка защищает лобовую доску от влаги и служит дополнительной опорой для хомутов водостока и подшивки карнизной части кровли. Она крепится перед установкой карнизной планки саморезами с шагом 35–40 см и нахлестом не менее 5 см. Размеры таких планок могут быть стандартными или изготавливаться по индивидуальному заказу. Материал такой же, как и у металлочерепицы. Возможна различная цветовая гамма по желанию заказчика. Планка подчёркивает контуры кровли, поэтому должна быть смонтирована идеально ровно. В некоторых случаях, чтобы исключить неровности планки, её монтируют совместно со специальной металлической фаской (см. видео). Наглядно такая планка изображена ниже.


  • Карнизная планка капельник

    Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно. Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

    1. Контробрешётка
    2. Обрешётка
    3. Гидроизоляция
    4. Карнизная планка
    5. Металлочерепица
    6. Начальная обрешётка
    7. Стропила

    Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

    1. Лист стальной
    2. Цинковое покрытие (275 g/m²)
    3. Покрытие антикоррозийное
    4. Грунтовка
    5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
    6. Защитный лак

    Общие советы по монтажу

    При монтаже карнизной планки запрещено пользоваться дисковым электроинструментом, при работе которого металл кровельного материала сильно нагревается, что может повредить защитное покрытие. Обрезать планку нужно только ручными или электромеханическими ножницами. Все места срезов должны окрашиваться специальной краской, которая прилагается к комплекту. Запрещается прибивать планку гвоздями. Нужно использовать саморезы из комплекта под цвет всей кровли. Не допускается исключение из конструкции кровли, какой-либо из карнизных планок. Оба вида надёжно обеспечивают длительную эксплуатацию кровли. Установка карнизной планки производится на высоте. Поэтому применяемые лестницы и стремянки должны быть надёжными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трёх метров для монтажа необходимо применять строительные инвентарные леса. Работы надо выполнять в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных поясов. Смотрите видео по монтажу карнизных планок:

    Подшивка свесов крыши: варианты обшивки и техника выполнения

    Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

    Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

    • при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство;
    • подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

    Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

    • ее устройства;
    • утепления и отделки наружных стен;
    • установки водостоков.

    Виды свесов ↑

    • Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
    • Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

    Как отделать кромки свеса ↑

    И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

    Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

    • Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

    Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

    • Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

    Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

    Варианты подшивки ↑

    В принципе подшивка свесов крыши выполняется любым удобным методом. Но при ближащем рассмотрении все их можно объединить в две техники.

    Один из вариантов подшивки – непосредственно по стропильным элементам. Основным требованием при этом является расположение открытых концов стропильных ног в единой плоскости.

    Если это условие невозможно выполнить, на стропила внахлест набивают дополнительные доски, пока не будет обеспечена ровность плоскости.

    • Данный способ подходит для крыш с углом наклона не более 30˚, вынос свеса которых не превышает 0,4–0,5 м.
    • Подшивочные планки набивают на основу деревянных деталей, прибитую к стропилам.
    • Обшивать основу можно и вдоль, и поперек.
    • Монтаж начинают с установки и крепления начальной и последней планки обшивки.
    • Затем между ними натягивают строительную нить и, соблюдая выверенный уровень, выставляют остальные.
    • При подшивке угла двух скатов планки должны быть закреплены к угловому стропилу с обеих сторон.

    Горизонтальная подшивка свесов кровли используется на крутых скатах. Монтаж карниза крыши проходит достаточно быстро.

    • Из деревянных брусьев сбивают коробку, которую крепят к прилежащей стене и основанию крыши, причем настенный брус необходимо расположить на 1 см выше, чем брус, прикрепленный к нижнему участку стропильных ног. Таким образом сохраняют наклон, необходимый для стока воды, попавшего благодаря ветру внутрь карниза.
    • Чтобы обеспечить жесткость конструкции короба, крепление брусков шурупами дублируют дополнительным крепежем на пластины из металла и уголки. Затем приступают к его подшивке каким-нибудь удобным материалом.

    Если вылет свеса превышает 0,45 м, на продольные брусья параллельно поверхности стены прибивают бруски и по центру устанавливают дополнительный продольный брус.

    Материалы ↑

    Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

    • Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

    Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

    • Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации.
    • Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками.
    • Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам.
    • Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

    • Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
    • планки не должны иметь малую толщину;
    • уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

    Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

    • Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
    • При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы.
    • Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки.
    • Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля.
    • При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

    • ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

    Это важно, ведь ПВХ-сайдинг менее жесткий, нежели дерево, поэтому при перекрытии пролетов большой величины может провисать.

    Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

    • Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

    Посмотрите различные варианты подшивка карнизов крыши на видео

    Источники: http://mlhouse.ru/MS_lob_doska.htm, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/karniznaja-planka-kapelnik-dlja-metallocherepicy.html, http://stylekrov.ru/podshivka-svesov-kryshi-varianty-obshivki-i-texnika-vypolneniya.html

  • размеры, технология монтажа, цены, фото

    Производители сайдинга выпускают множество доборных элементов для монтажа обшивки зданий, это делает установку максимально быстрой и удобной. Строителям не требуется придумывать, как собрать отделку, как ее завершить и обеспечить защиту от погодных явлений. Одна из важных комплектующих – это ветровая планка. Она придает сооружению законченный вид, скрывает щели между панелями и крышей, а также преграждает путь ветрам и осадкам в подкровельное пространство. Профессионалы именуют ее «лопухом» за наличие широкой гибкой полки.

    Оглавление:

    1. Зачем нужна J-фаска?
    2. Правила установки
    3. Процесс монтажа по шагам
    4. Список распространенных ошибок

    Что это такое и для чего используется?

    Планка или J-фаска – это элемент обшивки, предназначенный для установки на карнизах и фронтонах. Форма позволяет применять его и для уличных откосов окон и дверей. Деталь выполняется из пластика, аналогичного виниловому сайдингу, и листового металла. Профиль изделия напоминает букву J – отсюда второе название аксессуара. Нижняя часть оснащена пазом для крепления софита, верхняя представляет собой плоскую полку – она берет на себя основную функциональную нагрузку.

    Назначение планки для сайдинга:

    • Завершает отделку свесов крыши, за счет этого стены и карниз образуют единую композицию, переходящую в кровлю.
    • Закрывает пространство чердака от сквозняков, обеспечивая сохранность тепла.
    • Улучшает прочность конструкции. Наибольшая нагрузка на крышу после снега – ветровая, J-фаска перераспределяет порывы.
    • Защищает от дождя и снега деревянные части каркаса, а именно лобовую доску и торцы.
    • Служит преградой для птиц.

    Стандартные: 200 мм ширина и 3,05-3,66 м длина. При подгоне деталь обрезается до необходимых значений. Высоту доски также можно регулировать, неидеальный срез будет скрыт в пазу финишной планки в процессе монтажа. Крепится к основе только со стороны загиба при помощи саморезов или гвоздей.

    Ветровые планки сайдинга винилового типа подбираются в соответствии с цветом и фактурой основной обшивки стен. Лучше приобретать их одновременно с панелями, так как оттенок изделий из другой партии может незначительно отличаться.

    Особенности монтажа

    Ветровая рейка устанавливается после завершения обшивки стен, одновременно с обустройством софитов. Для монтажа потребуется:

    • Завершающий профиль для сайдинга.
    • Крепежи – оцинкованные гвозди или саморезы.
    • Стремянка.
    • Шуруповерт или молоток.
    • Софиты из сайдинга.
    • Мел для разметки и рулетка.
    • Инструмент для резки (ножовка или ножницы по металлу).

    Для расчета количества ветровой доски, потребуется измерить периметр карниза и фронтона, и разделить полученное значение на длину рейки. Стоит предусмотреть небольшой запас, так как элементы укладываются внахлест. Резерв материала пригодится и при порче деталей во время резки. Одной дополнительной планки будет достаточно.

    Этапы установки планки

    Чтобы правильно монтировать этот доборный элемент, важно нанести разметку места крепления финишного профиля на карнизе при помощи строительного уровня и мела.

    Далее работать по инструкции:

    • Завершающую рейку зафиксировать на деревянной ветровой доске по линии.
    • J-фаску приложить к нижней кромке лобовой доски, поставить отметку на широкой полке планки в том месте, где заканчивается финишный профиль.
    • Отступить от метки вниз на 5 мм и отрезать лишнюю часть «лопуха».
    • Чтобы крепление полки внутри паза завершающей рейки было неподвижным, следует сделать выступы на кромке при помощи пассатижей с шагом 15 см.
    • Когда планка подогнана по размерам, установить ее в финишный профиль, придавить к торцу лобовой доски и вкрутить крепежи в технологические отверстия.
    • Монтаж софитов.

    Каждая деталь размещается с нахлестом 25 мм на предыдущую. При этом изогнутую часть «лопуха» подрезают, таким образом, чтобы между элементами осталось пространство размером 2-10 мм.

    Для оформления угловых соединений, от рейки нужно отрезать фрагмент 15 см, на его изнаночной стороне сделать несквозную линию канцелярским ножом, и срезать под 45 градусов нижнюю полку с изгибом. Аккуратно согнуть панель под прямым углом. И зафиксировать ее саморезами на лобовой доске.

    Правила установки

    • Монтировать пластиковую ветровую рейку следует по тем же нормам, что и виниловые сайдинговые панели. В горизонтальной плоскости вкручивать саморезы по центру перфорированных отверстий. Между шляпкой и лобовой доской оставлять пространство (люфт) в 1 мм для расширения.
    • Металлические рейки крепятся вплотную к основе, так как их размер не изменяется при перепадах температуры.
    • Если планка расположена под наклоном, действуют правила вертикального крепления. Первый саморез вверху технологического отверстия, остальные по центру – это необходимо для того, чтобы панель не съезжала, при этом оставалось место для расширения.
    • Резать планки лучше по одной, делая замеры для каждой в отдельности. Так как лобовая доска изготавливается из дерева и может иметь незначительные неровности.

    Возможные ошибки

    Если установить доборный элемент неправильно, то его практическая польза будет стремиться к нулю. Поэтому следует изучить нормы монтажа планок.

    Наиболее распространенные ошибки, которые допускают непрофессиональные строители, и варианты их устранения:

    • Несоблюдение габаритов. Если верхняя кромка панели из пластика стыкуется с пазом финишного профиля без люфта, возможна деформация при линейном расширении. Чтобы избежать этой проблемы, стоит оставить запас в несколько миллиметров.
    • Крепление саморезов или гвоздей со смещением. Если место фиксации расположено не по центру технологического отверстия, при нагревании планки пойдут волнами. Согласно нормам, крепеж устанавливается строго в середине. Исключение – наклонная плоскость, но и в этом случае сдвигается только один саморез.
    • Перерасход материала. Большое количество непригодных отходов образуется в результате монтажа зимой, и при резке панелей по единому шаблону. По рекомендациям производителей, установка пластиковых планок допустима при температуре воздуха не ниже -10 градусов. А размер деталей опытные мастера советуют подгонять по отдельности.
    • Фиксация верхней полки «лопуха» саморезами насквозь без завершающего профиля. Это действие приведет к нарушению целостности пластика и дальнейшей деформации. Наличие специальной рейки – обязательно.

    Самая большая ошибка, которую допускают при завершении обшивки стен сайдингом – отказываются от использования доборных элементов. Чтобы конструкция выполняла свои функции и прослужила долго, важно применить все положенные виды профиля, в данном случае – финишную рейку и J-фаску. Только правильно завершенная отделка обеспечит защиту каркаса крыши от внешних воздействий в течение всего гарантийного срока эксплуатации.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
