Вертикальное армирование кирпичной кладки – СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2, 3)

Содержание

Армированная кирпичная кладка - Каменщик-инфо

Армированная кирпичная кладкаЧто бы повысить прочность кладки применяют армирование. Для этого стальную арматуру укладывают на раствор в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах и благодаря силам трения и сцепления с раствором работает как одно целое с кладкой.

Армирование может быть поперечное, продольное и вертикальное.

Поперечное армирование кирпичной кладки выполняют стальными сетками или строительной арматурой. Арматура воспринимает поперечные растягивающие усилия, возникающие при сжатии кладки, препятствует разрушению кирпича при изгибе и растяжении и этим увеличивая несущую способность сжатого элемента.

Столбы, стены и простенки армируют сварной кладочной сеткой квадратной, прямоугольной или зигзагообразной формы. Кладочная сетка представляет собой сварную сетку, которая производится посредством сваривания перпендикулярных друг другу стержней. Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 мм. и не более 8 мм.

Поперечное армирование

Чтобы предохранить кладочную сетку от коррозии, её утапливают в раствор так, чтобы сверху и снизу сетка была покрыта толщиной раствора не менее 2-х мм. Поэтому общая толщина шва, в котором уложена прямоугольная сетка, например из проволоки диаметром 5 мм, должна быть не менее 14 мм.

При изготовлении сетки на месте для соединения стержней применяют сварку или связывают между собой вязальной проволокой. Нельзя отдельные стержни укладывать взаимно перпендикулярно в смежных швах вместо сеток.

Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщённом кирпиче - через четыре. Зигзагообразные - попарно в двух смежных рядах, так чтобы направление прутков в них было взаимно перпендикулярным.

Сетки укладывают не реже чем через пять рядов кладки

Сетки должны иметь такие размеры, чтобы концы прутков

выступали на 2...3 мм за одну из внутренних поверхностей простенка или столба. По этим концам удостоверяются, что в кладке уложена арматура. Величина перехлёста стыковки составляет от 150 мм.

Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях: столбах, тонких стенах и перегородках. Такое армирование повышает устойчивость конструкций, поэтому его используют в сооружениях, подверженных сейсмическим воздействиям.

Вертикальное армирование кирпичной кладки представляет собой стержни арматуры которые вставляются в вертикальном положении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм.

Вертикальное армирование кирпичной кладки

Вертикальное армирование кирпичной кладки бывает и внешнее. Так для усиления столбов, выполненных из кирпича, когда нет возможности разместить арматуру внутри, используется вертикальное армирование с помощью уголков, расположенных по углам столбов и сваренных между собой поперечными перемычками.

Продольное армирование кирпичной кладки используется для укрепления тонких стен, перегородок на изгиб и боковые нагрузки. Для этого в продольные швы кладки закладываются стержни, арматура, реже сетка. Для внутреннего расположения, арматуру ложат в продольный шов или делаются пазы а наружное армирование производится в слое раствора. Стержни свариваются между собой поперечной арматурой либо загибаются в виде крюка и связываются вязальной проволокой.

Продольное армирование кирпичной кладки



Армирование кирпичной кладки стен - продольное, вертикальное, поперечное

Согласно строительным нормам в целом ряде случаев необходимо дополнительно усиливать кирпичную кладку. Делается это, когда нагрузки повышены или смещены и прилагаются к стене не по основным осям, а также есть наличие несистематических нагрузок, вроде деформации и непостоянства грунта, землетрясений. Усилить кирпичную стенку или колонну можно с помощью армирования. При этом разделяют такие способы, как:

  • поперечное;
  • продольное;
  • вертикальное армирование.

Армирование подразумевает использование дополнительного материала в виде длинных прутов или сетки, которые укладываются между рядами кирпичей в слой раствора. Таким образом, помимо перевязки кирпича, его прочности и прочности раствора различным напряжениям и нагрузкам будут противодействовать также и упругость армирующего состава.

По умолчанию армирование предполагает использование металлической проволоки в виде прутов или сетки с диаметром от 5 до 8 мм. В последнее время все чаще можно встретить использование для армирования полиэтиленовых или ПВХ сеток. В любом случае выбор материала, способа монтирования и всех прочих параметров строительства – это задача проектировщика, который выполняет все согласно ГОСТам и СНиПам.

Вся технология возведения стен из кирпича в подробном руководстве.

Про технологию расшивки швов кирпичной кладки читайте, перейдя по ссылке.

Поперечное армирование

При поперечном армировании между рядами закладывается сетка, сваренная или связанная из прутьев специальной проволокой. Сами прутья выбираются по диаметру в пределах от 5 до 8 мм, что подбирается исходя из расчетов согласно СНиП II-22-81. Армирование выполняется не на каждом ряду, а например, через каждые 2-5 рядов.

При выборе рядности учитывается высота каждого ряда и необходимая прочность стены после возведения с учетом всех нагрузок и их смещения относительно центральной оси прочности стены. Если вместо сетки используется проволока, уложенная зигзагом, то армирование выполняется всегда в двух соседних рядах с укладкой проволоки перпендикулярно между собой.

При усилении кирпичной кладки используется раствор марки не ниже 50 для сетчатого армирования. Сетку необходимо уложить поверх кирпичей ряда так, чтобы ее края выступали за пределы кладки со всех сторон минимум на 5 мм. Так можно контролировать наличие армирования в кладке и использовать в некоторых случаях эти выступы для закрепления внешних слоев отделки. Армирующий материал обязательно закрывают со всех сторон раствором толщиной не менее 2 мм для защиты от коррозии.

Продольное армирование

Используется продольное армирование часто для усиления перегородок и кирпичных стен, для большей их прочности на изгиб и боковые нагрузки. В этом случае арматура располагается вдоль кладки для усиления продольных швов. Такое армирование может проходить как внутри кладки, так и снаружи. В любом случае элементы армирования закрепляются между собой с помощью сварки и дополнительно сшиваются с кирпичной кладкой поперечными пруткам и анкерами.

Вертикальное армирование

Часто для усиления колонн, выполненных из кирпича, нет возможности разместить арматуру внутри или для внешнего армирования приходится увеличивать размер колонны.

Чтобы не уходить от заданных размеров, используется вертикальное армирование с помощью уголков, расположенных по углам колонны и сваренных между собой поперечными перемычками. В этом случае армирование не только усилит саму кладку, но и перенимает на себя часть нагрузок, которые несет конструкция. Такой способ усиления применим и для стен.

В случае внутреннего армирования, прутья вставляются внутрь полых строительных блоков вертикально и заливаются раствором бетона.

Статья была полезна?

0,00 (оценок: 0)

Армирование кирпичной кладки: вертикальное, продольное, поперечное

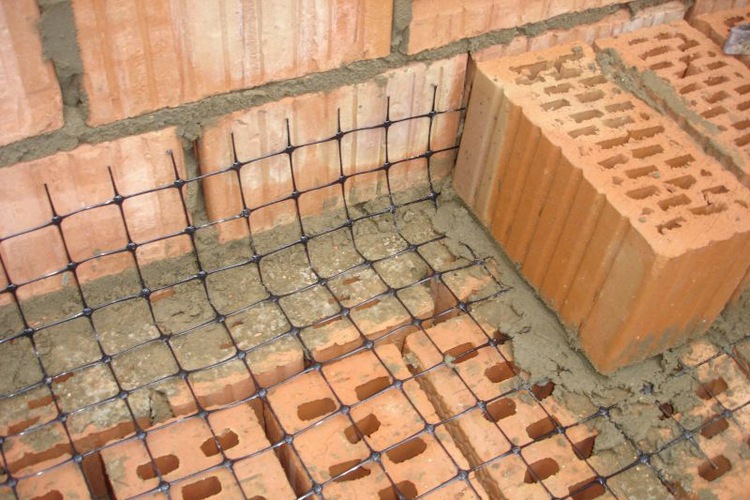

Сетка, используемая для усиления кладки из кирпичного материала, способствует повышению показателя прочности стены и создает противодействие для деформирования на первичном этапе усадки. Армирование кирпичной кладки связывает массив, увеличивая усилие на разрыв.

Армирование кирпичной кладки - правила монтажа

С какой целью проводится?

В процессе усадки стены не покрываются трещинами, с кладки снимаются нагрузочные воздействия.

Армирование сеткой улучшает прочность здания.

Выполняется такая работа в следующих случаях:

  • на ограждающие конструкции многоэтажных домов создаются большие нагрузки;
  • есть вероятность образования трещин на объектах, возводящихся на слабых грунтовых составах;
  • строительство ведется в сейсмоопасном регионе, и повышение прочности необходимо, чтобы создавать противодействие подземным толчкам;
  • при строительстве арок из кирпича либо колонн, ведении сложных кладок;
  • если используются низкокачественные строительные материалы.

Разновидности армирования

Армирование кирпичных стен и перегородок выполняется разными способами, зависящими от направленности нагрузок и их величин. Арматура, равномерно расположенная в стенах, препятствует точечным нагрузкам, выравнивает усилия. Таким образом компенсируется хрупкость кирпича и связующего раствора, повышаются несущие способности здания.

С учетом индивидуальных особенностей армирование выполняют в разных плоскостях.

Поперечное

Процесс укрепления выполняется армирующей сеткой, препятствующей разрушениям и повышающей эксплуатационный ресурс.

Способ применяется для располагаемых под уклоном арочных сооружений, выполняется металлической сеткой или рифлеными арматурными прутьями. Арматуру с заданным интервалом закладывают в кирпичный ряд, дополнительно заливают растворной смесью высотой до двух миллиметров. Многих интересует вопрос, через сколько рядов кирпичей армируют кладку. Если используется материал стандартных размеров, то армирование выполняют через каждые четыре ряда.

Армирование кирпичной кладки - правила монтажа

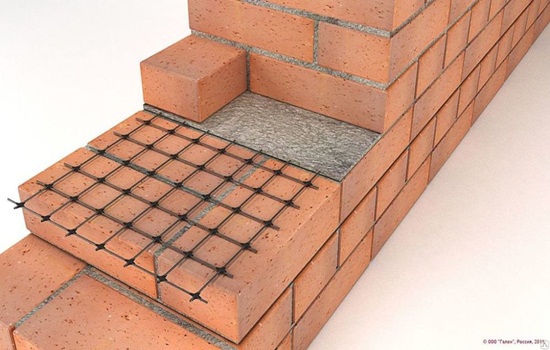

Сетка для поперечного армирования может иметь квадратные, прямоугольные или зигзагообразные ячейки. Укладку ее выполняют после каждого пятого ряда. Если кирпич толще стандартного образца, армирование разрешается выполнять после укладки четвертого кирпичного слоя. На наружной поверхности рекомендуется оставлять проволочные кончики длиной в два – три миллиметра, чтобы удобней было контролировать правильность укладки сетчатого материала.

Стержневое

Для его выполнения используют зигзагообразную либо прямую металлическую проволоку, изготовленную по технологии, аналогичной сетке. Расстояние между зигзагами не должно превышать десяти сантиметров, укладка выполняется после третьего – пятого ряда

Армирование кирпичной кладки - правила монтажа.

Алгоритм действий выглядит следующим образом:

  • на удалении трех – двенадцати сантиметров устанавливаются ровные стержни, располагаемые параллельно;
  • под прямым углом к ним размещается арматура диаметром три – восемь миллиметров, вдавливается в кладочную смесь на пару сантиметров;
  • такую операцию повторяют после каждого третьего ряда.

Если необходимо увеличить показатель прочности, круглые прутья заменяются металлическими полосками.

Продольное

Этот вариант армирования проводится с любой из сторон стены горизонтально либо вертикально, с учетом расположения.

Армирование кирпичной кладки - правила монтажа

Роль усиливающих элементов продольного армирования выполняют стальные стержни, промежуток между которыми для наружного усиления не превышает пятнадцатикратного сечения арматуры, для внутреннего – двадцатипятикратного.

Горизонтальным усилением упрочняется продольная конструкция, для чего используют арматурные прутья и проволоку, уголок, полосы, предварительно обработанные составом, защищающим от коррозии.

Вертикальный вариант армирования предполагает размещение арматуры в кладку вдоль стен объекта, для чего применяются стержни сечением 1.5 – 3 см.

Технологические характеристики сетки

Усилить капитальную стену или межкомнатную перегородку возможно за счет горизонтального армирования кладки проволокой или стальной сеткой. Данным способом связывают облицовочный ряд с забутовочной стенкой.

Сетка для армирования из базальтового материала сокращает объем растворной смеси за счет созданного шва. Она не нуждается в дополнительном покрытии от коррозии и негативного воздействия природных факторов. Материал без проблем режется ножницами.

Выбирая базальтовую сеточку, принимайте во внимание, что соотношение прочности металла и такого композита составляет «четыре к одному», и при одинаковых нагрузочных воздействиях стальную проволоку берут меньшего сечения, чем базальтовую.

Промышленный способ позволяет изготавливать различные варианты из металлического прутка. Лучшим из них считают просечную сеточку. Выпускают ее рулонами, обрезают вручную, обрабатывают от ржавчины.

До момента выбора сетки необходимо разобраться с разновидностями изделия, обладающими своими достоинствами и негативными моментами.

С учетом используемого сырья для изготовления, различают несколько видов армированной сетки для кладки стен из кирпича:

  • базальтовую;
  • металлическую;
  • стеклопластиковую.

Окончательный выбор материала для армирования определяется с учетом строящейся конструкции.

Меньший показатель прочности имеет сетка из стеклопластикового материала, а недостатками армосеток из металла и базальта считается подверженность коррозии.

Стальную сетку, как правило, используют при вертикальном армировании. Она достаточно крепкая, но вызывает определенные сложности в процессе укладки, поэтому работать с ней следует аккуратно.

Оптимальное решение для усиления кладки – сетка из базальтового сырья, параметрами прочности не уступающая стальному аналогу. В ее состав входят полимерные добавки, создающие защиту от ржавчины и повышающие показатель устойчивости к факторам негативного характера.

Сетчатый материал для армирования изготавливается по требованиям СНиП, и, чтобы обеспечить его долговечность, следует выполнять нормы укладки кирпичного материала. Данный армирующий материал способен выдерживать значительные усилия на разрыв, что особенно важно для кирпичной стенки. Кроме того, материал легкий, укладывается быстро.

Помимо перечисленных качеств, существуют еще некоторые достоинства:

  • отличное растяжение;
  • малый вес;
  • приемлемая стоимость;
  • удобство в применении.

Из недостатков отмечается необходимость правильной укладки и определение расхода с учетом типа стен и конструктивных особенностей фундаментной основы. Это означает, что работы, связанные с армированием, следует доверить специалистам, чтобы от строительства получить максимальные результаты по эффективности.

Нарушения, допущенные при укладке армирующей сетки, повлекут за собой увеличение расходов. Кроме того, ожидаемый результат, связанный с усилением, достигнут не будет.

Подготовка к работе

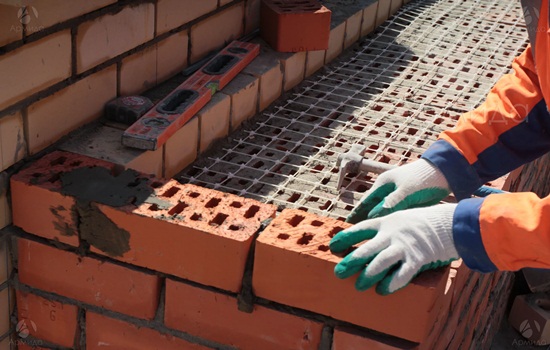

Армирование кирпичной кладки - правила монтажа

Если знать, через сколько рядов армировать кирпичную кладку, все работы по усилению стен можно выполнять самостоятельно. Для этого понадобятся:

  • металлическая вязальная проволока;
  • стальной уголок;
  • армирующая сетка;
  • арматурные прутья;
  • стержни из круглокатанной стали;
  • краска по металлу.

Правила укладки

Если эксплуатация объекта предполагает нормальные условия, армирующую сетку располагают после каждого пятого ряда. Выполняя армирование лицевой стороны кирпичной кладки, руководствуются следующими правилами:

  • для нестандартного кирпича сетку устанавливают после четвертого ряда, контроль этого условия ведется по оставленным кончикам;
  • как только все работы, связанные с армированием, завершены, отрезки, выступающие из кладки, удаляются, швы заделываются штукатурной или клеевой смесью;
  • для защиты от образования ржавчины сетку погружают в песко-цементный раствор на глубину не менее двух миллиметров;
  • при строительстве колонн в регионах с опасной сейсмической обстановкой кирпичная кладка армируется вертикально, для чего применяются металлические прутья класса AI или AII, сечение которых составляет три – восемь миллиметров. Дополнительную прочность фундамента обеспечивают стальным каркасом или столбом из металла, вокруг которых ведут кирпичную кладку.

Практические рекомендации

Действующими СНиПами регламентированы требования, предъявляемые к выполнению подобных работ, соблюдать которые необходимо неукоснительно:

  • сетка полностью утапливается в растворную смесь;
  • все металлические элементы предварительно окрашиваются, чтобы получить дополнительную защищенность от коррозийных образований;
  • толщина шва, укрывающего арматурные прутья, должна быть гарантированно превышена;
  • во время строительных работ здание усиливается одним из существующих вариантов армирования;
  • выбирайте сетку с правильной конфигурацией ячеек;
  • края сетчатого полотна должны выступать из кладки;
  • для соединений элементов пользуйтесь вязальной проволокой, сварочный агрегат применять запрещается;
  • армирование начинается с основания сооружения, для чего на первый кирпичный ряд, выложенный по фундаментной поверхности, укладывается каркас из арматуры. Через пять рядов процедура выполняется повторно;
  • участки и проемы, вызывающие тревогу в качестве эксплуатации, армируются в обязательном порядке. К примеру, дверной проем армируется сверху на два слоя, а для оконного блока такая мера предосторожности предусматривается еще и снизу;
  • если центр сооружения смещен, рекомендуется усилить верхний контур нижнего края объекта.

Зачастую трещины появляются вокруг проемов, потому что именно здесь кладка испытывает серьезные напряжения, которые компенсируются уложенной арматурой.

Проблемы создают участки стен разной высоты, примыкающие друг к другу. Разница вертикальных давлений способствует образованию расколов в местах стыков. Армирование в таких случаях рекомендуется проводить на трех последних кладочных рядах, заводя элементы усиления на более высокие стены с таким расчетом, чтобы центральная часть сетки горизонтально укладывалась в стык.

Заключение

Если выполнять все рекомендации, армирование кирпичной стены вполне можно выполнить своими силами. Такой рабочий этап применяется на любом строящемся объекте, так как обеспечивает его долговечность, равномерно распределяет нагрузочные усилия, укрепляет конструкцию.

Помните, что укрепление здания увеличивает его безопасную эксплуатацию. Армирование стен из кирпичного камня выполняйте обязательно, не обращая внимания на увеличение финансовых затрат.

Армирование кирпичной кладки: виды, материалы

В современном строительстве армирование кирпичной кладки используется всегда. Укреплению подвергаются основные несущие элементы строения, облицовочные слои кладки, кирпичные столбы, различные виды кирпичных перегородок. С этой целью используется армирующая сетка из различных материалов и отдельные стальные стержни. Методика проведения укрепительных работ также разнится в зависимости от насущных потребностей возводимого сооружения.

Зачем нужно армирование

Усиление прочности стен увеличивает долговечность возводимых сооружений. Армирование кирпичных стен обеспечивает равномерное распределение веса на несущие конструкции, общему упрочнению стен, устраняет места точечных перегрузок. Как следствие снижается вероятность возникновения трещин или иных разрушений конструкций. В зависимости от особенностей проектировки возводимого здания, выбирается подходящий тип армирования для решения поставленных инженером задач.

Стены толщиной в один кирпич при вертикальной нагрузке должны армироваться в обязательном порядке

Вернуться к оглавлению

Виды армирования кирпичной кладки

Армирование кладки из кирпича осуществляется несколькими методами. Каждый вид укрепления кладки выполняет возложенную на него функцию по усилению отдельных участков или сооружения в целом. Учитывая различные строительные материалы и специфику их применения, армирование подразделяют на такие виды:

Для такой работы используются металлические прутья.
  • Поперечное. Самый распространенный способ. Осуществляется путем наложения стальной сетки между слоями кладки. Увеличивает долговечность и прочность здания.
  • Вертикальное. Этот вид укрепления осуществляется посредством прутков до 15 мм в диаметре. Особо актуально такое укрепление для стен толщиной в полкирпича.
  • Продольное армирование кирпичной кладки. Увеличивает устойчивость и укрепляет целостность строения. Широко применяется в регионах с высокой сейсмической активностью.
Вернуться к оглавлению

Виды и материалы изготовления армирующей сетки

Все используемые для упрочнения кладки строительные средства подразделяются на две большие категории:

  • легкая — с диаметром сечения меньше 10 мм;
  • тяжелая — толщина которой превышает 10 мм.

При этом технология производства различных видов армирующей сетки разнится: кладочная, точечно-сваренная, сетчатая холоднокатаная арматура и другие. Чаще всего для поперечного армирования задействуют кладочную сетку менее 5 мм в диаметре. Также сетки разнятся по материалу, из которого они изготовлены, используются:

Сетка может быть изготовлена из стали.
  • стальные;
  • базальтовые;
  • композитные: стекло- и базальто-пластиковые.

Например, базальтовой сеткой осуществляется армирование облицовочной кирпичной кладки и кладки стены. Одновременно с укреплением каждой из кладок происходит их скрепление между собой. Композитные сетки примерно равны базальтовым в эксплуатационном и потребительском плане и превосходят металлические как по техническим характеристикам, так и более выгодны, с финансовой точки зрения.

Для предотвращения коррозии стальных элементов армирования их нужно погрузить в цементный раствор на глубину не менее 15 миллиметров. Другой вид защиты — покраска металлических изделий перед укладкой.

Вернуться к оглавлению

Общие рекомендации по армированию кирпичных конструкций

Укрепление столбов из кирпича

Существует два основных типа кирпичных столбов:

Столбы можно укреплять с помощью сетки, если они выполняют несущую функцию.
  • Выполняющие функцию несущих колонн. Опоры используются для равномерного распределения нагрузки и поддержания возложенных на них перекрытий. Такие элементы конструкции испытывают только вертикальное давление.
  • Полудекоративные столбы забора, которые могут как соединять секции ограждения, так и поддерживать ворота и калитки. Здесь основной тип нагрузки — горизонтальный.

Из-за небольших размеров армирование кладки для столбов обязательно выполняется посредством сетки или прутьев. Схема возведения таких столбов следующая: фундамент, содержащий арматурный каркас или встроенный металлический столб, обкладывается кирпичом. При этом используется армирующая сетка в горизонтальном сечении кладки. Сооружение пустотелых колонн, обладающих минимальной прочностью — опасно и нецелесообразно.

Вернуться к оглавлению

Армирование фасада

Достичь максимального эффекта от укрепления стен, сделав их более долговечными и надежными, возможно, лишь производя армирование от самого основания. Если подножие здания будет кирпичным, то его укрепление также необходимо. Армирование цоколя из кирпича начинается после того как выложен первый ряд на фундаменте. Сверху на него выкладываются армирующие элементы, процедура повторяется в каждом из следующих 5 рядов. В дальнейшем стена поднимается еще на 6 слоев кладки, после чего вновь укладываются укрепляющие стержни. Далее, процесс повторяется циклично.

Вернуться к оглавлению

Армирование стен

Поперечное
Для поперечного усиления конструкции используется квадратная сетка.

Этому виду армирования стены из кирпича характерно использование сетки из разных материалов и стальных стрежней, защищающих кирпич от деформирующих напряжений растяжения и изгиба. Прутья скрепляются с сеткой посредством вязальной проволоки или сварки. Правила устанавливают соединительный шаг от 30 до 120 мм. Замена сетки единичной арматурой в перпендикулярной плоскости не соответствует нормам строительства. Для поперечного армирования используют сетку с ячейками трех основных типов. Она бывает:

  • прямоугольная;
  • зигзагообразная;
  • квадратная.

Кладка армируется прямоугольной сеткой диаметром, не превышающим 5 мм, при этом размер ячейки не может быть шире 100 мм. Укладывается такая сетка через 5 рядов кирпича. При выполнении работ по укреплению кладки армирующие элементы располагаются так, чтобы края арматуры и сетки несколько выступали за лицевой слой кирпича. В дальнейшем они будут удалены.

Зигзагообразная сетка для кирпичной кладки изготавливается из проволоки в диаметре от 5 до 8 миллиметров, размер ячеек колеблется в диапазоне 50—120 миллиметров. В горизонтальной плоскости укладывается через каждые 2 слоя кирпичей и скрепляется, расположенной в смежных рядах под прямым углом, арматурой.

Вернуться к оглавлению
Вертикальное
Рядную правильную кладку можно укреплять прямыми стержнями.

Для этого типа армирования применяется прямая и зигзагообразная сетка. Укладываются прутья между каждым 5 рядом кирпича. Использование прямых стержней рекомендовано в рядной кладке правильной формы. По ширине расположение армирующих прутьев выполняется с шагом около 100 мм. Стержни углубляются в заполненные раствором швы на глубину 20 мм.

Вернуться к оглавлению
Продольное

Этот вид укрепления стен, в зависимости от размещения армирующих элементов, подразделяется на внутреннее и наружное. Армировать кирпичную кладку в длину принято стержнями диаметром 10 и более миллиметров. При внутреннем укреплении арматура размещается вдоль стен, будучи углубленной в основание кладки. При внешнем, для крепления усиливающих элементов, используют пристроенные к стене столбы. Для небольших строений, таких как частный дом, толщина прутков не превышает 15 мм, в то время как для крупных сооружений применяются стержни диаметром 30 мм и толще. В лицевой кладке должен соблюдаться шаг расположения стержней толщиной 120 мм.

Способы армирования кирпичной кладки


Кирпич является наиболее востребованным материалов в частном и муниципальном строительстве. Его используют при возведении коммерческих объектов, общественных зданий. Вес стен из этого материала значительный, несмотря на то, что прочность кирпича способна выдерживать нагрузки рекомендуется производить армирование кладки в уязвимых местах. Это позволяет увеличить несущую способность конструкций, равномерно распределить нагрузку, избежать такого процесса, как расслоение кладки. Осуществляется армирование кирпичной кладки с помощью кладочной сетки или специальных арматурных штанг, хомутов. Укладываются они непосредственно в раствор, защищающий сталь от воздействий окружающей среды. Это замедляет процессы коррозии и позволяет рассчитывать на надежность конструкции на протяжении всего срока эксплуатации.

Современные системы армирования кирпичной кладки

Наиболее популярный арматурный крепеж последних десятилетий – кладочная сетка. Выполненная из стали она использовалась при строительстве многоэтажных зданий из кирпича. Ее габариты позволяли перераспределить нагрузку по ширине кладки. Сегодня все чаще армирование используется при обустройстве фасадов, поэтому стали востребованы такие системы, как арматура Murfor. Она представляет собой параллельные трехметровые прутья из качественной стали, соединенные между собой изогнутым прутом. Укладывается такая арматурная штанга в шов кирпичной кладки, обеспечивая равномерность нагрузки. Благодаря ее использованию можно отказаться от железобетонного пояса под крышей, обеспечить надежность оконных и дверных перемычек.

Не меньшей популярностью у строителей пользуется арматура Baut, изготавливаемая из оцинкованной проволоки толщиной в 3 мм. Хомуты различной формы, среди которых можно подобрать арматуру для горизонтальной и вертикальной кладки, обеспечивают надежное усиление прочности таких элементов, как оконные перемычки и другие сложные конструкции.

Основные виды армирования кирпичной кладки

Строители практикуют продольное, поперечное и вертикальное армирование кладки. При поперечном армировании используют пруток арматурный или стальную армирующую сетку. В результате дополнительного сжатия во время кладки ее прочность увеличивается. Продольное и вертикальное армирование применяется при возведении тонких конструкций из кирпича, столбов. Если раньше стержни арматуры связывались при этом виде армирования с помощью вязальной проволоки, а иногда и при помощи сварки, то сегодня для этого существуют крепежные системы. Их использование не требует дополнительного инструмента и выполнения сложных операций. Специальный крепеж для арматуры делает процесс вертикального и продольного армирования менее трудоемким процессом.

Преимущества армирования кирпичной кладки

Благодаря армированию можно строить из кирпича здания, способные выдержать высокую сейсмическую нагрузку. Устоит стена из кирпича и перед подвижкой или проседанием грунта. Это явление часто служит причиной появления в стенах трещин, которые переводят недавно построенное здание в разряд аварийного жилья, в котором не рекомендуется находиться людям. Современные армирующие системы, предназначены для вертикальной кладки, существенно расширяют ее применение. Это позволяет создавать фасады домов, имеющие индивидуальный, неповторимый экстерьер. Стоимость крепежа и арматуры значительно дешевле затрат на капитальный ремонт, что и служит причиной повсеместного применения этих материалов.

Армирование кирпичной кладки. Как сделать своими руками?

Армирование кирпичной кладки

Армирование кирпичной кладки

Содержание статьи

При самостоятельном возведении зданий, требуется безуклонно соблюдать все нормы строительных технологий и правил. Однако в независимости от этого, может потребоваться дополнительные действия которые направленны на усиление прочностных характеристик строения — армирование кирпичной кладки.

В тоже время при самостоятельном армировании кладки у многих возникают такие вопросы как: через сколько рядов производить армирование кладки, расход и гост армирование кирпичной кладки. В данной статье мы попробуем ответить на все эти вопросы, а ниже вы сможете также увидеть видео про армирование кирпичной кладки, что в наглядном процессе покажет выполнения данного процесса мастерами.

Армированная кладка понадобится и там, где присутствует риск обвала грунта или же повышенная геосейсмическая активность. На сегодня, существует достаточно много различных технологий, которые предполагает самостоятельное армирование кирпичной кладки. Наиболее популярные способы, при которых используется сетка для армирования кирпичной кладки. Выполнение данной технологии, позволит избежать в дальнейшем трещин на стенах при усадке здания, что значительно сократит финансовые растраты в будущем.

Армирование кирпичной кладки

  • Поперечное армирование кирпичной кладки;
  • Вертикальное армирование кирпичной кладки;
  • Продольное армирование кирпичной кладки;

При выполнении поперечного армирования, используют металлические стержни, которые могут быть изготовлены из проволоки катанки или другого материала. Также активно в этом плане используется металлическая сетка — рабица, однако технология армирования в данном случае несколько отличается.

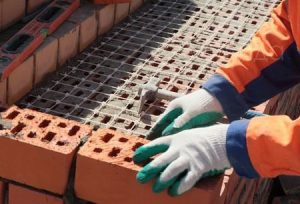

Армирование кирпичной кладки своими руками

Стержни, изготовленные из металла, позволят эффективно предотвратить деформацию и последующее разрушение кирпичной кладки. Строителям хорошо известно, что кирпичная кладка отлично переносит сжатие, но абсолютно не имеет никакой защиты против растяжений.

При армирование кирпичной кладки кусками проволоки или арматуры, необходимо обязательное их скрепление в сетку. Для этого лучше всего использовать сварку. Также допускается применение и вязальной проволоки в качестве соединения металлических прутьев в сетку.

Армирование кирпичной кладки арматурой

Соединение необходимо проводить с определённым шагом, который варьируется от 30 до 120 миллиметров. В смежных швах, абсолютно недопустимо укладывать перпендикулярно направленные отдельные стержни.

Если в качестве армировки применяется арматура, то важно чтобы она не была бы слишком толстой, поскольку в дальнейшем это приведёт к непременному разрушению кирпичной кладки. Также уменьшиться и прочность стены, увеличатся горизонтальные швы.

Сетка для армирования — как использовать?

При армирование столбов, стен или, например простенков при помощи сварной кладочной сетки, её форма может быть зигзагообразной, квадратной или прямоугольной. Очень важно, для того чтобы в дальнейшем предотвратить возникновение коррозии, утопить сетку или прутья не менее двух сантиметров в раствор.

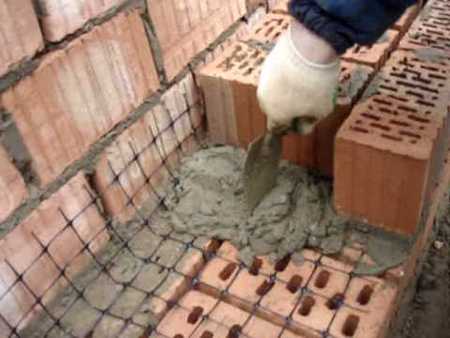

Армирование кирпичной кладки своими руками

Причём раствором накрываться сетка обязательно должна с двух сторон, только так возможно предотвратить возникновение ржавления в дальнейшем. Армируя стену, сетку требуется укладывать между каждым четвёртым либо пятым кирпичным рядом. Если кирпич используется несколько больших размеров от стандартных, то количество рядов можно снизить до трёх.

Расчет армирования кирпичной кладки

В районах, где возможна сейсмическая активность, стены следует армировать продольным либо вертикальным способами армирования. Данные способы позволяют эффективно поглощать деформационные расширения кирпичной кладки, на тонких стенах, а также столбах и перегородках.

При самостоятельном армировании кирпичной кладки, сетка укладывается на раствор с некоторым выступом вовнутрь простенка, примерно на несколько миллиметров. Это в свою очередь является неким ориентиром расположения сетки в кирпичных рядах, для того, кто производит укладку и армирование.

Армирование стен — технология выполнения своими руками

При продольном виде армирование стен, применяется несколько способов: внутренний способ, а также наружный.

Армирование кирпичной кладки своими руками

Используя наружный способ продольного армирования кирпичной кладки, выдерживают шаг хомутов, который не должен превышать примерно пятнадцати диаметров применяемой арматуры для армирования. В случае использования внутреннего продольного армирования, шаг несколько увеличен, до двадцати пяти диаметров.

Продольное армирование кирпичной кладки

Продольный метод армирования, можно выполнять арматурой первого и второго классов. Количество необходимого раствора будет зависеть напрямую от уровня имеющейся да момент армирования влажности. Так, например если влажность умеренная, то толщина всего кирпичного шва, как правило, не превышает и 12 миллиметров. При повышенной влажности, толщина кирпичной кладки несколько увеличиться, и будет составлять уже около 20 — 30 миллиметров.

Оценить статью и поделиться ссылкой:

Армирование кирпичной кладки | Diymart.ru

Январь 12, 2016

Использование в строительстве кирпича позволяет создавать уникальные архитектурные формы. Именно кирпичная кладка является материалом настоящих шедевров зодчества. Но разнообразие форм неминуемо ведет к меняющимся нагрузкам, что особенно актуально для криволинейных поверхностей строящихся сооружений.

Кирпичные стены – конструкции достаточно прочные при работе на сжатие и могут выдерживать колоссальные нагрузки. Но при работе на растяжение и изгиб внутренние напряжения зачастую превышают пределы прочности кладки как однородного материала. Также неблагоприятное действие оказывают сейсмические нагрузки, деформация опор из-за слабой несущей способности грунтов. Возникает необходимость усиления кирпичных конструкций. Для этого производят армирование кирпичной кладки.

Требования к работам по армированию

Одним из наиболее действенных методов повышения прочности стен, колонн, перемычек из кирпича является применение армирования кладки. В качестве арматуры используется профильный металл, стальные стержни различного диаметра, арматурная и вязальная проволока, армирующая сетка. Распределяя стальные стержни внутри массива кирпича определенным образом, строители добиваются значительного увеличения несущей способности различных сооружений.

Армирование кирпичной кладки стен согласно требованиям СНиП 3.03.01-87 предполагает:

  • толщина шва не может быть более 16 мм;
  • рабочие стержни сеток должны выступать на 2-3 мм в плоскости простенков или граней столба;
  • длина стыковки арматуры внахлест должна быть не менее 20 диаметров;
  • на концах гладких стержней должны изгибаться крюки.

Способы армирования

По способу размещения в толще массива разделяют:

  • поперечное армирование;
  • армирование продольными стержнями и каркасами;
  • вертикальное армирование.

По виду элементов арматуры можно выделить:

  • армирование отдельными стержнями;
  • применение сварных и вязаных арматурных каркасов;
  • армирование кирпичной кладки сеткой.

Применение армирования сводится к передаче неблагоприятных нагрузок на стержни арматуры. Стержни, сетки и каркасы размещаются между рядами кирпича в слое кладочного раствора шва, причем материал армирования обязательно должен быть защищен от атмосферного воздействия. Выбор сечения и количества арматуры зависит от нагрузок и определяется расчетами при проектировании того или иного здания, сооружения. Принятые решения должны соответствовать требованиям СНиП и ГОСТ.

Арматурные сетки

Сетки изготавливаются на механизированных участках строительных организаций, специализированных металлообрабатывающих предприятиях. Они представляют собой сваренные, как правило, с помощью контактной сварки на конвейере отрезки высокопрочной проволоки диаметром 5-8 мм или стержней расчетного диаметра в виде сетки с шагом от 30 до 100 мм.

Готовые заготовки сеток нарезаются по проектным размерам и отправляются на объекты. Основное назначение сеток – равномерное распределение нагрузки от собственного веса конструкций и полезной нагрузки. Сетками армируются каждый 4-5 ряд кладки.

Зигзагообразная арматура

Изготавливается такая арматура из катанки диаметром 5-12 мм в виде зигзага с ребрами длиной 50-100 мм. Большее сечение не используется, так как утолщение продольных швов кладки ведет к ослаблению конструкции. Такие изогнутые стержни также располагаются через 4-5 рядов кладки, причем попарно, с перпендикулярным размещением ребер стержней в соседних рядах.

При использовании длинных зигзагообразных стержней их крепление производится к крюкам из арматуры большего диаметра сваркой или привязкой проволокой. Армирование кирпичной кладки арматурой немного снижает стоимость работ по сравнению с армированием сетками.

Поперечное армирование конструкций

Поперечное армирование сетками из высокопрочной 5-8 мм проволоки производится через несколько рядов кладки. Расчет армирования выполняется согласно требованиям СНиП II-22-81 после сбора всех данных о нагрузках на конструкцию.

Если армирование выполняется из зигзагообразных стержней, то они укладываются в двух соседних рядах  кладки. При этом ребра соседних зигзагообразных стержней ориентируются перпендикулярно друг другу. Материал армирования обязательно защищают от коррозии раствором марки не ниже М50, слоем не менее 2 мм.

Продольное армирование

При необходимости усиления кирпичных перегородок и стен от изгибающих нагрузок применяют продольное армирование. Арматуру в виде рабочих стержней размещают в продольных швах кирпича внутри или снаружи конструкций. Стержни при продольном армировании кирпичной кладки соединяются и закрепляются сваркой, дополнительно укрепляются в кладке специальными анкерами.

Армирование вертикальных конструкций

Для усиления несущей способности сильно нагруженных кирпичных колонн используется вертикальное армирование. В качестве арматуры тут применяют сортовой металлопрокат, а чаще всего угловой профиль. Из профиля устраивают вертикальные ограждения по граням колонны, расшивая их поперечными связями из листового металла.

При внутреннем армировании арматурные каркасы устанавливаются внутри кладки, используя ее в качестве опалубки для бетонирования. Сочетание декоративной кирпичной кладки и большой несущей способности железобетонной вставки позволяет находить очень интересные архитектурные решения.

Категория: Стены, Строительство

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
