Вентиляция в комнате – устройство принудительной электрической вытяжки с обратным клапаном, выбор вентиляционной решетки с вентилятором

необходимость, нюансы работы, инструкция по монтажу, виды систем

Каждый из нас мечтает расслабиться в собственном доме после тяжелого рабочего дня. Чтобы наш дом был не только уютным, но и комфортным, рекомендуется установить в нем устройство естественного регулирования воздушных потоков. Способствовать этому может установленная вентиляция в комнате. Она защитит вас от излишней влаги, сырости и не даст проникнуть в дом холодному воздуху с улицы.

Вентиляция. Нужна ли

Кто из нас любит пыль и сквозняки? Какими только средствами не пользуются хозяйки, чтобы избавиться от ненавистной грязи. При отсутствии нормальной циркуляции воздушных потоков в помещении в вашем доме накопится такое количество пыли, что избавиться от нее будет практически невозможно.

Вентиляция

Предотвратить это поможет принудительная вентиляция в комнате. Для чего еще она нам необходима? Рассмотрим основные аспекты:

• Мы стремимся к повышенному уровню комфорта проживания. Поэтому старательно утепляем помещение. Однако это приводит не только к сохранению тепла в комнате, но и к герметизации помещения. Чтобы это устранить, необходимо использовать устройство естественного регулирования воздушных потоков.
• В основном, схема постройки наших домов имеет советские нормы. Это значит, что схема вентиляции в таких домах фактически отсутствует. Циркуляция воздуха достигается за счет открытых дверей и окон в помещении. Согласитесь, такой способ имеет низкую эффективность для получения свежего воздуха.
• Многие из нас заводят домашних животных в домах. От них исходят не только запах, животные линяют. Частички шерсти постоянно находятся в воздухе. Это не только загрязняет его, но и способствует развитию аллергических заболеваний. Для предотвращения этого необходим постоянный поток воздушных масс в помещении, способный притоку свежего воздуха.

Особенности работы

Чтобы понять необходимость использования устройства циркуляции воздуха, следует рассмотреть, как работает вентиляция в закрытой комнате в многоквартирных домах:

• Она состоит из соединенных между собой труб, находящихся внутри здания и заканчивающихся на его крыше.
• Передвижению воздушных масс способствуют физические законы природы. Так, из-за разницы температур внутри помещения и на улице в трубах создается определенное давление, которое заставляет передвигаться воздушные массы. Так действует устройство естественного вытяжения.
• Ветреная погода влияет на скорость движения воздушных потоков внутри труб вентилирования.

  Вентилятор для системы вентиляции

• Для защиты трубопровода от попадания в него пыли и грязи на концах труб рекомендуется установить оградительные решетки.

Особенности вентиляции в частных домах

Вентиляция ванной комнаты и туалета в частном доме осуществляется посредством следующих процессов:

• Внутри дома устанавливаются каналы для воздушных потоков. Они имеют вертикальное направление.
• Внутри каналов устанавливаются трубы, соединенные с комнатами в доме.
• Концы труб выходят на крышу.
• На крыше их хорошо закрепляют, убирают щели и ограждают от воздействия осадков при помощи установки оградительных устройств, таких как шатер или навес.

Особенности системы вентилирования в многоквартирных домах

Если с работой устройства циркуляции воздуха в частном доме не возникает проблем, то в многоквартирных домах имеются свои особенности. Их необходимо учитывать при установке:

• При высокой температуре на улице в весенний и летний период циркуляция теряет давление и может полностью прекратить действовать.
• В зимний период времени вентиляция в комнате без окон не имеет трудностей, т.к. рабочее давление воздушных потоков сохраняется постоянно при низких температурах.
• При сильных морозах циркуляция способствует большим потерям тепла в нутрии помещения. Поэтому необходимо позаботиться о дополнительной схеме отопления комнаты и теплоизоляции дома.
• Для естественной циркуляции воздушных потоков устройство обычно устанавливается в районе санитарных узлов и кухни в квартире. Такое расположение обеспечивает максимально естественный ход воздушных потоков.

  Особенности вентиляции

• Чтобы предотвратить отравление населения от испарений почвы, рекомендуется устанавливать прибор для регулирования воздуха в подвалах и подполах домов. Это предотвратит проникновение радиоактивных газов внутрь помещений.
• Чем выше расположена квартира, тем более низкое давление создается в вытяжном устройстве. Для регулирования уровня действия вентиляции необходимо установить в помещении дополнительные каналы – воздуховоды.
• Наибольший уровень вентилирования воздуха должен быть в кухонных помещениях. В подвалах гардеробных – наименьший.

Самостоятельная установка

Как сделать вентиляцию в комнате самостоятельно? На самом деле это не так сложно. Нет необходимости приглашать специалистов для выполнения установки. Ее вполне можно выполнить своими руками. Здесь от вас не требуются дополнительные знания и навыки. Необходимо лишь соблюдать некоторые рекомендации. Для начала следует более подробно изучить особенности установки систем вентилирования.

Основные виды систем вентиляции

Принято различать 2 основных вида регулирования воздушных масс в помещениях:

1. Естественный вид
2. Схема принудительной работы

Для комфортного существования рекомендуется устанавливать в одном здании оба вида регулирования воздуха. Это обеспечит максимальный уровень комфорта внутри помещения.

Естественная система

Проветривание помещения

Ее работа основана на основных законах физики: из-за разницы температур в помещении создается определенное давление. Оно подталкивает воздушные потоки к передвижению. Тем самым создается естественная циркуляция воздушных масс.

Существуют 2 способа ее действия:

• Спланированный
• Естественный

С незапамятных времен естественным и эффективным способом считался естественный. За счет наличия щелей и проемов в стенах, дверных проемов производился естественный воздухообмен. Это позволяло осуществлять работу и при закрытых окнах и дверях даже в холодное время года. Данный способ достаточно эффективен. Но вместе с воздушными потоками через щели уходило и все тепло из дома. Поэтому в зимний период времени данный способ осуществления вентиляции был неприемлем.

Сейчас естественный способ осуществляется через специально обустроенную в домах систему вытяжения. Она представляет собой вертикальные полости, предназначенные для передвижения воздушных потоков. Данный способ называется спланированным.

Для ее осуществления в доме устанавливается вытяжка. Обычно она расположена не во всех комнатах, а в сан. узле, на кухне и в кладовой.

На работу естественной схемы регуляции не влияют такие факторы, как наличие электричества или отопления. Ее работа зависит от окружающей температуры на улице. Чем она ниже, тем эффективнее работа. Также на нее влияют осадки и скорость ветра.

Принудительная работа воздушных масс

Принудительная вентиляция в ванной комнате осуществляется за счет установки внутри помещения специальных механических устройств.

Специалисты рекомендуют устанавливать приточно – принудительную схему для работы в таких помещениях как сан. узел, подвал, кухонная зона.

В основной ее состав входят следующие компоненты:

• Главный блок
• Вентилятор
• Устройство теплообмена
• Фильтр
• Система воздуховодов
• Дефлектор

Чтобы установить вентиляцию в комнате своими руками, необходимо рассмотреть принцип ее работы.

Принцип работы устройства:

1. Внутри комнаты скапливаются пыль и переработанный воздух. Он удаляется из комнаты через установленную внутри помещения систему вытяжения воздуховода.
2. Загрязненные воздушные массы поступают на крышу и удаляются на улицу при помощи устройства – дефлектора.
3. Для попадания свежего воздуха внутрь комнаты используются следующие устройства: в расположенный на улице контейнер для забора попадают воздушные массы. Они проходят через несколько ступеней фильтрации и очищаются.
4. Чистый воздух через воздуховоды нагнетается внутрь помещения.

Для оптимизации работы в зимний период времени рекомендуется использовать устройства для обмена тепла. Оно способно сохранять внутри помещения теплый воздух и возвращать его в комнату.

Современные устройства для циркуляции воздушных потоков оснащаются дополнительными фильтрами для увеличения эффективности работы. Так, они могут содержать в себе полезные вещества и минералы, благоприятно сказывающиеся на здоровье. Могут способствовать увлажнению или осушению комнаты. Также выпускают фильтры, препятствующие проникновение насекомых внутрь помещения.

Как сделать вентиляцию в комнате своими руками

Содержание статьи:

Вентиляция требуется любому помещению: жилому, подсобному или специального назначения. О том, как должна быть устроена вентиляция гардеробных, курительных комнат, а также как ее сделать своими руками в помещении с пластиковыми окнами, читайте далее.

Вентиляция гардеробной комнаты

Вентиляция гардеробной необходима для лучшей сохранности вещей

Гардеробная комната непременно должна вентилироваться, в противном случае не миновать неприятного запаха. Чаще всего в гардеробных нет радиаторов отопления, а значит влажность здесь выше: создаются хорошие условия для развития плесени и микробов. Поэтому нужно позаботиться о вентиляции в глухой комнате. Немногие хозяева знают все о том, как организовать вентиляцию в комнате.

Существует несколько вариантов вентиляции в гардеробной комнате:

1. Если одна стена гардеробной выходит на улицу, на ней устанавливается приточный клапан. При наличии окна в гардеробной клапан встраивается в его створку. Доступный всем и несложный способ. Свежий воздух подается через клапан, а удаляется через щель под дверью или вентиляционную решетку. Как правило, достаточно решетки площадью 10 х 20 см. Ширина щели должна быть 1 см, а под дверью санузла и кухни – 2,5 см. Далее воздух вытягивается в коридор, кухню или санузел и оттуда по общедомовой вытяжной вентиляции на улицу. Это лучшая схема вентиляции гардеробной, если между нею и помещением с вытяжкой не более 2 дверей.
2.

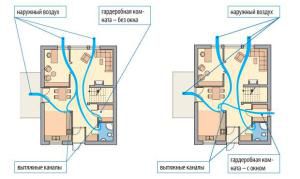

   Вварианты вентиляции гардеробной с окном и без

   Когда помещение гардеробной открывается в спальню, воздух должен двигаться в обратном направлении из жилого помещения в гардероб. Для работы вентиляции в гардеробной комнате придется организовывать вытяжной канал и без помощи профессионального проектировщика не обойтись. Во время отделочных работ оставляют открытым выход в вентканал. Свежий воздух для вентиляции глухой комнаты проникает из прилегающего жилого помещения. Приточные вентиляционные клапана, таким образом, необходимо устанавливать на окна или стены. Чтобы воздух беспрепятственно поступал из одного помещения в другое, оставляются специальные отверстия (смотрите п.1).

3. Если квартира оснащена принудительной вентиляцией, специальный вытяжной канал протягивается в гардеробную. Схема движения воздуха аналогична описанной в п.2.

Вентиляция глухой комнаты

Свежий воздух – это гарантия здоровья и комфорта людей

Как правило, в глухих комнатах без окон делают вентиляцию принудительного типа. Естественный воздухообмен в таких случаях не достаточно эффективен, поэтому приходится идти на дополнительные расходы.

Существует несколько типов установок, подходящих для вентиляции глухих комнат. Сделанные, как регламентируют правила расчеты, позволяют добиться максимальной эффективности.

Если площадь глухой комнаты не превышает 40 кв. метров, подойдет приточная вентиляционная установка, обеспечивающая приток 120 кубометров воздуха в час. Она навешивается на наружную стену и не требует специального ухода.

Более дорогие модели оснащаются несколькими режимами работы, функционируют при морозе.

Кондиционер с притоком воздуха

Одним из самых удобных способов вентиляции для глухой комнаты можно считать кондиционер с притоком воздуха.

Бюджетный вариант приточной установки для комнаты без окон – это сделать приточный вентилятор. Он может нагонять воздух как с улицы, если вмонтировать его в наружную стену, так и из соседнего помещения. Такое решение вентиляции в комнате можно оборудовать своими руками.

Выведение отработанного воздуха из глухой комнаты делается, как и в случае с гардеробной с помощью щели под дверью или решетки в нижней ее части.

Вентиляция комнаты с пластиковыми окнами

В комнатах с пластиковыми окнами вентиляция обеспечивается несколькими способами:

1. Микропроветривание.
2. Оконный приточный клапан.
3. Стеновой приточный клапан.

Микропроветривание не требует никаких специальных затрат. Эта функция заложена в конструкции любых окон.

Но у такого способа вентиляции комнат с пластиковыми окнами есть минусы:

• в помещение проникает холодный воздух, создавая сквозняк и понижая температуру;
• при морозе створка окна обмерзает, на ней скапливается иней и наледь;
• воздухообмен не контролируется.

Оконные и стеновые приточные клапаны очень удобны и отвечают всем современным требованиям.

Приточный клапан для вентиляции комнаты с пластиковыми окнами устанавливается на оконную створку. Можно выбрать регулируемую или нерегулируемую модель. Клапан создает направленный к потолку поток воздуха, который перемешивается с прогретым воздухом комнаты, создавая вторичную конвекцию.

Принцип действия стенового клапана аналогичен. Но его устанавливают в наружной стене. Целесообразнее всего располагать клапан над батареей отопления, чтобы холодный воздух «стекал» вниз, прогревался и поступал в комнату. Стеновые приточные клапаны для вентиляции комнат с пластиковыми окнами могут быть регулируемыми вручную или автоматически. Такие устройства снабжаются датчиками влажности, фильтром воздуха. Главный минус стеновых приточных устройств – в несущей стене нужно проделывать отверстие диаметром 5 – 10 см.

Все приточные устройства, описанные выше, эффективно работают только в квартирах с нормально функционирующей централизованной вытяжкой.

Отработанный воздух из комнаты перетекает в коридор, далее в санузел или на кухню. Отсюда через общедомовую систему вентиляции вытягивается на улицу.

Как организовать вентиляцию комнаты, если общая система вентиляции безнадежно забита и вытяжки из квартиры нет? Обеспечивается принудительная приточная вентиляция в комнату. Создается подпор воздуха, выдавливающий отработанные массы через неработающие вентиляционные решетки на кухне и в санузле, неплотности входной двери. Усилить отток воздуха помогают в таких случаях вытяжные вентиляторы, встраиваемые в вентрешетки кухни и туалета.

Вентиляция комнаты общежития

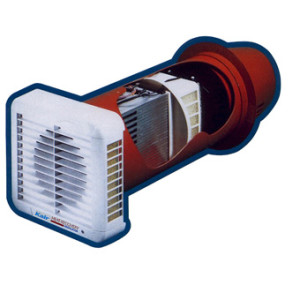

Компактная и экономичная установка

О том, как сделать вентиляцию в комнате общежития задумываются чаще всего, установив в ней душевую кабину. С проблемой сырости и плесени сталкиваются и владельцы комнаты с собственной прилегающей душевой.

Непосредственно из душевой кабинки своими руками можно протянуть вытяжной короб вентиляции к окну комнаты, несущей стене или общедомовому стояку. Со стороны кабинки в короб встраивается вытяжной вентилятор, устойчивый к повышенной влажности. Второй конец трубы выводится за пределы комнаты. Многие владельцы комнат в общежитии скрывают сделанный вентиляционный короб под натяжным или гипсокартонным потолком.

Если же вопрос стоит о том, как сделать вентиляцию в комнате общежития полноценной, следует обратить внимание на компактные комнатные установки с рекуперацией. Они дают возможность обеспечить приточно-вытяжную вентиляцию комнаты, не проводя воздуховоды и не меняя высоту потолка.

Установка для приточно-вытяжной вентиляции комнаты навешивается на несущую стену и обслуживает ту комнату, в которой располагается.

Такую вентиляцию комнаты своими руками может оборудовать хозяин, если есть доступ к наружной стене. Чтобы сделать вентиляцию в комнате понадобится монтажная пена, перфоратор. Всего за пару часов готова отличная приточно-вытяжная вентиляция комнаты.

В отверстия протягиваются трубки диаметром 75 – 125 мм. Одна служит для подачи уличного воздуха, отфильтрованного и подогретого. По второй трубке комнатный воздух выдувается наружу, предварительно отдав тепло через теплообменник свежему приточному воздуху.

Одно устройство для вентиляции комнаты справится с 25 кв. метрами площади, обеспечивая двукратный обмен воздуха. Потребление электроэнергии зависит от температуры на улице. До -10 затрачивается до 0,01 киловатта в час, а при -15 и меньше до 0,6 киловатта в час. Экономия происходит за счет рекуперации.

Вентиляция курительной комнаты

Курительная комната – не газовая камера

Отличная вентиляция – одно из важнейших условий комфорта людей в курительной комнате и прилегающих к ней помещениях. При плохом воздухообмене вредный табачный дым будет распространяться по всему этажу. Как сделать вентиляцию в комнате для курения эффективной и экономичной?

Об эффективности вентиляции курительной комнаты судят по содержанию в воздухе триэтилпиридина (3-ЕР). Чтобы поддерживать концентрацию в приемлемых приделах, в общественных зданиях, посещаемых большим количеством людей, необходимо оборудовать приточно-вытяжные системы вентиляции курительных комнат.

Воздухообмен должен быть 10 – 14 кратным, но не более, чтобы не создавалось ощущение сквозняка.

В среднем на 1 кв. метре курительной комнаты предполагается размещение 1 человека.

Приток воздуха в вентилируемую комнату должен составлять (в кубометрах в час на 1 человека):

• при сильном выделении дыма – 70 – 100 кубометров;
• при среднем выделении дыма – 35 – 40 кубометров.

Упрощенная схема вентиляции курительной комнаты: перемешивание свежего и отработанного воздуха, удаление его. Эта система достаточно недорога в монтаже и обслуживании. В помещение подается чистый воздух, смешивается с дымом. При этом содержание ядовитых дымов уменьшается. Серьезный минус такого устройства вентиляции комнаты – слабая эффективность и распределение задымленного воздуха по всему объему помещения.

Вытесняющая схема устройства вентиляции комнаты для курения более современна и действенна. Приток свежего воздуха замещает весь объем комнаты. Плюсы такого метода налицо – можно четко рассчитать кратность воздухообмена, а люди какое-то время дышат чистым воздухом. Минус – достаточно дорогое оборудование.

Поэтому была разработана третья схема, основанная на физических свойствах табачного дыма. Приток воздуха в курительную подается снизу, где для этого оборудуются вентиляционные решетки. Теплый сигаретный дым устремляется к потолку помещения, здесь располагаются отводные каналы. Снизу дым подпирает прохладный уличный воздух. Если в комнате для курения обеспечить разряжение воздуха в 5 Па по сравнению с соседними помещениями, дым распространяться не будет. А движение воздуха со скоростью 0,7 метра в секунду создаст вполне комфортные условия для курящих.

Любая из описанных выше схем вентиляции может быть организована как на стадии возведения здания, так и в уже готовой комнате для курения.

О монтаже готовой курительной кабины смотрите видеоролик

Вентиляция в квартире своими руками

В квартире стало слишком душно, окна начали запотевать, а характерные кухонные и туалетные запахи подолгу остаются в помещениях? Причина всех бед одна – недостаточно эффективная вентиляция.

Вентиляция в квартире своими руками

Эта проблема требует скорейшего решения. В противном случае вы рискуете распрощаться с обоями, мебелью и прочими предметами обустройства квартиры, которые попросту начнут гнить в условиях чрезмерной влажности.

Обустроить эффективную и надежную вентиляционную систему в квартире можно собственными силами. Владеть какими-то специализированными навыками для выполнения такой работы абсолютно необязательно – нужно лишь иметь основные знания по проведению соответствующих мероприятий и уметь работать с элементарными строительными инструментами.

Плохая вентиляция в квартиреПлохая вентиляция

Ознакомьтесь с представленным руководством, сделайте все в соответствии с приведенными рекомендациями, и вы навсегда забудете о проблемах, возникающих в условиях недостаточно эффективного вентилирования квартиры.

Требования к вентиляции в квартире

Схема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Узнайте, как сделать вентиляцию в частном доме, а также ознакомьтесь с пошаговой инструкцией по монтажу, из нашей новой статьи.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

Типовая схема вентиляции квартир

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Узнайте, как сделать вентиляцию в ванной комнате и туалете, а также рассмотрите требования к ней, из нашей новой статьи.

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Руководство по обустройству вентиляционной системы

В приведенном руководстве будет рассмотрен порядок самостоятельного обустройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора. Набравшись опыта, вы сможете самостоятельно монтировать и более сложные воздухообменные комплексы, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Монтаж приточных вентиляционных клапанов

Клапан природной приточной вентиляцииКомплектация

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 ммОтверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

Установка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

Вытяжной клапан, вид с улицы

Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

Вытяжные вентиляторы

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Вытяжные вентиляторы

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

Разметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

Вытяжной вентилятор

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

Засверленные отверстия по окружностиОбработанное отверстие для вентилятора

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

Смонтированный вентиляторПанель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

Установка вентилятора с внутренней стороныКонцевой выключатель для отключения вентилятораМонтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятора

Удачной работы!

Цены на вентиляционные установки

Вентиляционные установки

Видео – Вентиляция в квартире своими руками

Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

• избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

• монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
• использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
• владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

• если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
• если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото из

Проверка работоспособности вентиляции при помощи огня

Проверка тяги листом бумаги

Инструментальная проверка тяги в шахте

Грязная вентиляционная решетка

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
• даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

• постепенное уменьшение живого сечения канала шахты в результате засорения;
• резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
• увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Галерея изображений

Фото из

Решетки для вентиляционных отверстий

Установка канального вентилятора в ванной

Вытяжное отверстие на кухне

Обратный клапан для вентиляции

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Галерея изображений

Фото из

Клапан с ручной регулировкой

Автоматический клапан на окно

Ручка с приточным клапаном

Приточный клапан для деревянного окна

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Галерея изображений

Фото из

Этап 1 – разметка и бурение отверстия

Этап 2 – тепло и шумоизоляция отверстия

Этап 3 – монтаж декоративной решетки

Этап 4 – установка оголовка клапана

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

---

СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ ВЕНТИЛЯЦИИ В КАЖДОЙ КВАРТИРЕ ЕСТЬ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, КОТОРАЯ СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ – ВЫТЯЖКИ И КАНАЛОВ ПОДАЧИ ВОЗДУХА. ОДНАКО СВЕЖЕГО ВОЗДУХА ПОСТОЯННО НЕ ХВАТАЕТ. ПОЧЕМУ ТАК ПРОИСХОДИТ И ЧТО С ЭТИМ ДЕЛАТЬ? ОСТОРОЖНО, ВАС ОЖИДАЕТ УВЛЕКАТЕЛЬНЫЙ ЛОНГРИД ?

Содержание:

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ?
Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон. В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

• Необходимость капитального ремонта для ее установки.
• Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
• Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
• Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Подобрать кондиционер

Площадь комнаты, м²

Рассчитать

Мощность кондиционера 17.6 до 0.6 кВт

Подобрать увлажнитель

Площадь комнаты, м²

Рассчитать

Производительность от 0.6 до 4.8 кг/ч

Подбирая систему приточной вентиляции для своей квартиры, нужно учитывать всю картину микроклимата в помещении. Складывают ее три основных параметра: уровень углекислого газа, который создает ту самую духоту, влажность, влияние которой в первую очередь ощущают наши глаза и кожа, а также температура воздуха. Каждый параметр важен и сам по себе, и в комплексе, поэтому картину своего микроклимата лучше знать и контролировать постоянно. К счастью, сейчас это невероятно просто – одна базовая станция MagicAir собирает все эти параметры, конвертирует в удобный и понятный вид и выгружает в смартфон или веб-интерфейс – на Ваш вкус.

В ЗАКЛЮЧЕНИЕ ЭТОГО ДЛИННОГО И ПОЗНАВАТЕЛЬНОГО ПОСТА, ХОТЕЛОСЬ БЫ ОТМЕТИТЬ, ЧТО КАКУЮ БЫ СИСТЕМУ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ДЛЯ КВАРТИРЫ ВЫ НИ ВЫБРАЛИ, ГЛАВНОЕ, ЧТОБЫ В КАЖДОМ ПОМЕЩЕНИИ БЫЛО ДОСТАТОЧНО ВОЗДУХА ДЛЯ ВСЕХ, КТО В НЕМ НАХОДИТСЯ. БЕРЕГИТЕ АТМОСФЕРУ ВАШЕГО ДОМА И БУДЬТЕ ЗДОРОВЫ.

Цены на вентиляцию в квартиру

Вентиляция в комнате: виды, установка

Правильно устроенный воздухообмен – это залог нормального микроклимата внутри жилища. Особенно необходима вентиляционная система жилым помещениям, так как от качества воздуха зависит здоровье людей. Вентиляция в комнате обеспечит регулярное поступление свежих воздушных потоков и удаление пыльного, сухого воздуха.

Виды вентиляции

Вентиляция многоквартирного дома

По типу побуждения вентиляционные системы делятся на естественные и принудительные. Естественная вентиляция есть в каждом доме, построенном по типовому проекту. Подразумевается, что воздух в жилище с естественной вентиляцией поступает через неплотности в оконных рамах. Но с внедрением новых строительных технологий эффективность воздухообменных систем ощутимо уменьшилась. Чтобы обеспечить квартиру свежим воздухом теперь приходится устанавливать дополнительные приточные устройства или монтировать принудительную вентиляцию.

Важно! В глухой комнате (без окон) будет работать только принудительная вентиляция!

Устройство естественной вентиляции

Естественный воздухообмен

Если в комнате тяжело дышать, постоянно ощущается запах пыли и сырости, на стенах появился грибок, значит, естественная вентиляция функционирует неправильно. Чтобы наладить ее работу необходимо устранить возможную причину неполадки.

Причины, вызывающие разлад в работе естественной вентиляции:

• Нехватка или полное отсутствие притока;
• Плохая вытяжка;
• Нарушенная циркуляция воздуха между комнатами.

Если в комнате недавно установили стеклопакеты, то причину искать не нужно. И так ясно, что вентиляция не работает из-за отсутствия притока. Для восстановления циркуляции воздуха достаточно установить приточный клапан (оконный или стеновой). Для монтажа стенового клапана потребуется высверлить отверстие в стене, оконное устройство устанавливается на верхнюю часть открывающейся створки стеклопакета.

Стеновой клапан рекомендуется монтировать между батареей и подоконником, чтобы в холодное время года входящие потоки слегка подогревались. Благодаря этому немного снизится нагрузка на отопление. В состав стандартного клапана входит внутренний блок, соединительный патрубок и наружная вентиляционная решетка.

Порядок установки:

• Приложите корпус устройства к стене и сделайте разметку;
• С помощью перфоратора или дрели с кольцевой коронкой просверлите отверстие в стене;
• Оберните трубку утеплителем и вставьте в отверстие. Внутри комнаты трубка должна выступать на 1 см, снаружи – вровень со стеной;
• Разметьте и высверлите места под крепления;
• Прикрепите корпус дюбелями или саморезами таким образом, чтобы края устройства прижимали к стене изолирующий материал.
• Вставьте фильтр и шумопоглотитель, закрепите наружную решетку;
• Отрегулируйте приток воздуха, открывая и закрывая заслонку.

Важно! При сверлении отверстия сделайте небольшой уклон в сторону улицы (5-7°), чтобы в комнату не стекали осадки.

Случается, что воздух поступает в достаточном количестве, а комнате все равно ощущается нехватка кислорода, присутствует запах сырости. В этом случае необходимо проверить функциональность вытяжной вентиляции. Стандартные вытяжные отверстия располагаются в кухне и санузле. Для проверки вытяжки можно воспользоваться листом бумаги. Для проверки поднесите бумагу к вытяжной шахте. Если лист притянуло к решетке, значит, вентиляция исправна. Если бумага осталась на месте, вентиляционная шахта неисправна, прочистите самостоятельно или обратитесь в соответствующие службы.

Важно! Вентиляционная система не будет нормально работать, если двери между комнатами пригнаны слишком плотно. Вставьте в дверное полотно переточную решетку или при установке оставьте зазор в 2 см между дверью и полом.

Устройство принудительной вентиляции

К сожалению, естественный воздухообмен не является самым надежным вариантом организации вентиляции. Работа такой системы во многом зависит от температурного режима и погоды на улице. Летом и зимой, при значительной разнице уличной и домашней температуры, система функционирует в интенсивном режиме. В межсезонье тяга отсутствует, работа вентиляционной системы почти останавливается. Но потребность в свежем воздухе при этом не уменьшается. Столкнувшись с такими проблемами, все больше людей отдают предпочтение воздухообменным системам с принудительным побуждением.

В принудительной вентиляции воздух приводится в движение вентиляторами, работа системы не зависит от внешних факторов. Принудительный воздухообмен в комнате можно организовать несколькими способами: установить приточный вентилятор в окно или приобрести компактную моноблочную установку. С самостоятельной установкой вентилятора могут возникнуть сложности, да и холодный воздух в комнату он будет пропускать.

Приточные моноблоки – это более прогрессивное решение. В одном шумоизолированном корпусе собраны основные элементы полноценной вентиляционной системы: вентилятор, фильтры и калорифер. Моноблоки отличаются небольшими размерами и практически бесшумной работой, благодаря чему их можно устанавливать в жилых помещениях.

Установка приточного клапана в комнате

пошаговая инструкция, как сделать вытяжку, как прочистить приточные воздуховоды в доме, обзор систем и схем

В квартире должна быть проведена вентиляция. Это условие является обязательным для всех жилых помещений в многоквартирном доме. Обычно люди нанимают рабочих, но выполнить монтаж можно самостоятельно. В статье рассмотрим, какие требования и виды вентиляции бывают, как подготовиться к установке, какие инструменты и материалы для этого потребуются, как прочистить конструкцию при загрязнении.

Особенности воздуховодов

Первоочерёдная задача при решении монтажа вентиляции в своей квартире — выбор места для установки оборудования. Основные места расположения — прихожая, кухня или балкон. Решение обусловлено снижением шума, который может доноситься из вентиляции в жилые комнаты. Монтаж проводят одним из двух путей:

1. Берут для работы наборную конструкцию.
2. Устанавливают готовую. К ней прилагается встроенный фильтр, калорифер и рекуператор.

Рекуператор — самая надёжная деталь. Конструкция имеет следующую особенность: приточный воздух нагревается от вытяжного, так как тот уже прогрет. Такая система — способ экономить на электричестве зимой. Важно также выбирать межкомнатные двери правильно: под полом при их монтаже должна оставаться щель примерно в 2–3 см. В дверях должны быть отверстия для естественного передвижения воздуха. Их можно декорировать решётками или иными материалами декоративного характера. В санузлах можно делать принудительную вентиляцию, так как влага не выходит полностью естественным путём через мелкие дверные щели. Если предполагается выводить естественную и принудительную системы, то нужно составить план – расчёт, по которому конструкции не будут друг друга перекрывать или мешать передвижению воздушных масс.

Требования

По стандартам СНиП, вентиляция в квартире должна отвечать нескольким требованиям:

• должен происходить постоянный приток свежего воздуха, а отработанный должен выходить наружу;
• монтируемая система должна удалять пыль, загазованность, грязь;
• должен соблюдаться уровень влажности в помещении, которая гарантирует нормальное самочувствие жильцов.

Процесс проветривания может выбираться любой. Есть три варианта на выбор: принудительное проветривание, естественное и комбинированное. Самая мощная вентиляция должна быть установлена на кухне. Откачка воздуха должна осуществляться до 90 куб. м/ч (в санитарных комнатах показатель можно допустить в пределах 50 куб. м/ч). Если в вентиляционное отверстие вставляется вытяжка или вентилятор, то их нужно чаще включать (как сделать вытяжную вентиляцию своими руками?).

Важно

При неисправности вентиляции в её коробах скапливается грязь. Необходимо ежемесячно проверять и прочищать конструкцию во избежание поступления плохого воздуха в квартиру.

Требования к вентиляции:

• воздух в квартире должен меняться с периодичностью 1–2 часа;
• на 1 кв. м помещения должно приходиться 3 куб. м воздуха;
• на человека этот показатель составляет 30 куб. м воздуха в час.

Системы вытяжки

Естественная

Естественная вентиляция известна ещё с древнейших времён. Для её работы не нужно никаких замудрённых технологий. Воздухообмен и приятный микроклимат обеспечиваются разностью температур воздуха в помещении и на улице. Свежий воздух поступает за счёт разности атмосферного давления. Всё это учитывается при возведении многоэтажных жилых домов. Дополнительное оборудование для конструкции не требуется. В стенах здания предусмотрены воздуховоды, которые снабжают квартиры свежим потоком воздуха (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь). Правильная работа вытяжки, вентиляторов зависит от конструкции стен. Деревянные и кирпичные строения пропускают воздух намного лучше, чем бетонные. При покрытии панелей краской со слоем цемента теряется пропускная способность и отдача воздуха. Отверстия для естественной циркуляции воздуха располагают на разном расстоянии друг от друга. Это обеспечивает лучшее снабжение кислородом помещения.

Важно

Естественная вентиляция может быть самопроизвольной, когда все процессы по поступлению и отдаче воздуха происходят естественным путём за счёт природных условий, и организованная, когда делаются дополнительные отверстия для циркуляции воздушных масс.

Принудительная

В тех условиях, когда естественная вентиляция не может полностью решать проблему, устанавливают принудительную. Основа работы этой системы — в установке устройств, которые в искусственном порядке нагнетали бы поток воздуха и выводили его наружу. Отличие принудительной системы вентиляции от естественной в том, что происходит ещё очистка пространства от загрязнений. В зависимости от деталей, установленных в вентиляционную систему, можно отфильтровать, нагреть или удержать тёплый воздух внутри помещения. При установке механической системы вытяжки и забора воздуха нужно изучить техническую документацию и ознакомиться санитарными условиями проекта. Важно понять, какая вентиляция обеспечит благоприятный микроклимат в квартире.

Комбинированная

Комбинированная система вентиляции предполагает использование разных типов вентиляции в одной и той же квартире. Например, в спальне — естественная система, а на кухне и в ванной комнате – принудительная (как сделать вентиляцию в ванной?). Этот вариант очень редкий, специалисты всё же рекомендуют использовать комбинированную систему как можно реже.

Приточная

Приточные системы уместно устанавливать в квартирах с неблагоприятным климатом. Этот тип вентиляции в быстром режиме выводит отработанный воздух на улицу, а взамен получать необходимый объём кислорода. Приточная система вентиляции включает:

• воздухоприёмное устройство;
• охладитель;
• нагреватель;
• фильтры для очистки;
• устройство для подачи воздуха.

Система включает установки приточного типа, которые используют 100% приток свежего воздуха. Приточные установки приобретаются либо моноблоками, либо в наборе. Первые нуждаются в построении плана, расчётах, чертежах и схемах. Они используются в квартирах, офисных помещениях, даже в супермаркетах.

Как сделать самостоятельно: пошаговая инструкция

Подготовительные работы, составление схемы

Перед монтажом необходимо проверить работу действующей системы вентиляции. Для этого открывают окно и двери, подносится лист бумаги к решёткам вентиляции. Если бумага отклоняется к стене, значит, каналы чистые, работа установок будет эффективной. Профилактика и очистка систем вентиляции — обязанность управляющей компании. Подготовительные работы:

1. Сбор информации, элементарные расчёты. Нужно рассчитать кратность обмена воздуха в доме, ссылаясь на нормативы СНиП. Нарисовать схему перемещения воздушных потоков.
2. Закупка необходимого оборудования, подготовка материалов.
3. Точные расчёты намеченных работ. Нужно сориентироваться, в каком направлении будут располагаться вытяжные трубы, какая вытяжка будет применена. Для этого изучают схему, высчитывают параметры помещения.

Расчёты параметров и деталировка

Когда схемы все составлены, решение о типе вентиляции принято, то приступают к расчётам параметров, проводят деталировку. Нужно рассчитать сечение воздуховодов. Для этого берут параметры кратности обмена, объёмы помещения и скорость бесшумного перемещения воздуха. Расчёты может представить специалист:

1. Рассчитывается сечение воздуховодов, вносятся полученные размеры на схему.
2. В зависимости от типа и сечения составляется перечень необходимых элементов систем.

   Внимание

   Деталировка – подробный список всего необходимого для правильной установки. В данном случае под этим термином понимают сбор всех компонентов с размерами, производительностью и скоростью.

3. Высчитывается сопротивление каждого участка системы. Только после этого подбирают вентиляторы. Но и здесь дополнительно учитываются степень шума, возможности его снижения подбором тихих конструкций с малой мощностью.
4. Рассчитывается стоимость компонентов системы. Иногда система расчётов на этом этапе даёт сбой, так как пожелания не всегда совпадают с финансовыми возможностями.
5. Новая корректировка для понимания реальных возможностей, сопоставимых с целью.
6. Вырисовывают чистовой проект с полной деталировкой. При этом нельзя забывать об узлах прохода вентканалов через стены или потолок, про расходные и изоляционные материалы, вентиляционные решётки, диффузоры, крепежи, дополнительные детали, необходимые для завершения целостной работы.

Монтаж и настройка

Важно точно определить места, в которых необходимо проделать отверстия для установки системы вентиляции. Желательно составить схему, на которой будут обозначены пути притока и оттока воздушных масс. Определить тип вентиляции. Для этого нужно просчитать выгодность установки приточной или комбинированной установки. Теперь нужно необходимое купить и правильно смонтировать. После запуска системы её нужно проверить. Если есть какие-то неисправности, то нужно сравнить их со схемой и ещё раз рассчитать параметры. Можно воспользоваться регенераторными системами, которые всего лишь через одно отверстие выполняют несколько функций: и приток воздуха идёт, и его отток также происходит без проблем. При этом регенераторная система нагревает и охлаждает воздух при соответствующих условиях в нужном объёме.

Инструменты и материалы

Измерительные инструменты для работы:

• штангенциркули;
• кронциркули;
• нутромеры.

Пластиковые детали короба весят очень мало, поэтому не требуют каких-то дополнительных креплений. Монтаж проводится укреплением хомутами внутри шкафа. В местах прохождения конструктивных элементов (стены, перегородки) внедряют перегородки из пенопласта или поролоновые вставки. Это необходимо для соблюдения тишины во время работы вентиляции. Элементы, размещаемые над шкафами, нужно будет крепить держателями или саморезами. К потолку всю конструкцию фиксируют хомутами. Их необходимо выбирать под размер канала. Расстояние между крепёжными элементами — не более 1 метра.

Совет

Для обеспечения плотности соединительных конструкций применяют силиконовый герметик. Нельзя использовать жидкие гвозди или клей, так как состав материалов, из которого они изготовлены, не позволит произвести разбор конструкции.

Как прочистить каналы в доме?

Самостоятельную очистку вентиляционных каналов можно проводить регулярно, но обязанность управляющей компании многоквартирного дома — капитальный осмотр раз в год независимо от состояния системы. Чтобы почистить свою часть вентиляции, хозяину квартиры нужно действовать так:

1. Снимают вентиляционные решётки, промывают под проточной водой, чтобы убрать всю осевшую на них пыль, грязь.
2. Стенки вентканала прочищают на такую глубину, на которую возможно дотянуться. Для этого используют длинные приспособления с намотанной влажной тряпкой. Удобнее всего чистить металлическим ёршиком или толстой проволокой.
3. Пылесосом очищают отверстие от мусора.

Если в воздуховоде есть обратная тяга, а все посторонние запахи разносятся по жилым комнатам, то целесообразно заменить старую решётку на модель с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?). Если все эти манипуляции не улучшают атмосферу в квартире, запахи проникают в помещение, значит, есть серьёзный засор в общей шахте. Нужно вызвать управляющую компанию.

Полезные советы от мастеров

Мастера рекомендуют ознакомиться со следующими полезными пунктами:

1. Старой постройки дома могут иметь плохо проветриваемую вентиляционную шахту. Порой даже специальные службы не в состоянии наладить полноценную работу вентиляционных ходов. В данном случае нужно установить на пластиковые окна дополнительные устройства, которые обеспечат приток воздуха естественным образом. Некоторые металлопластиковые конструкции имеют стеклопакеты с функцией микропроветривания.
2. Для усиления циркуляции воздуха нужно выбрать приточно-вытяжные вентиляторы. В ванной комнате, туалете целесообразно установить вытяжной вентилятор. Его помещают прямо на входе в вентиляционный канал. Конструкция не требует закрытия декоративной решёткой.
3. Приточные устройства должны приобретаться с теплоизолирующим эффектом. Если установить обычные, то при поступлении холодного воздуха на них будет скапливаться конденсат. При смене погодных условий конденсат будет то оттаивать, то замерзать. Это приведёт к разрушению труб и порче каналов.
4. Ухудшение воздухообмена может произойти при наличии в соседней квартире мощной кухонной вытяжки. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 куб. м/час. Одна вытяжка создаёт воздушный поток более 1000 куб. м/час. От такой нагрузки страдают соседние вентиляционные каналы, выходящие в общую шахту. Это нужно учитывать при установке слабых систем.
5. Чистку каналов вентиляции проводят, если замечено следующее: скопившаяся пыль, паутина около вытяжного отверстия, налёт, сажа или жир на вентиляционной решётке, быстрый нагрев квартиры летом, оседающая пыль после влажной уборки, слабые сквозняки при открытии окон и дверей.

Своими руками сделать вентиляцию в квартире достаточно легко. Для этого нужно приобрести материалы, приготовить инструменты и составить схему работ. После расчётов можно приступать к монтажу. После завершения работ нужно проверить вытяжку листком бумаги или зажжённой спичкой.

Полезное видео

Предлагаем посмотреть видео о вентиляции в квартире и ее видах:

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир
