Вентиляция КНС канализационной насосной станции.

Во время эксплуатации канализационных насосных станций в них начинает скапливаться множество вредных и опасных газов. Среди них может быть: метан, сероводород, азот и аммиак. Нередко с канализационными стоками в систему попадают даже сложные химические и биологические соединения, которые выделяют разные вещества. Поэтому и создается вентиляция канализационной насосной станции, которая не позволяет скапливаться этим газам до опасного или критического количества.

Последние исследования, произведенные в канализационных системах показали, что в КНС и прилегающих трубах находится высокое содержание опасных газов различного типа. В некоторых случаях было отмечено даже попадание в стоки бытового природного газа. Поэтому к системам вентиляции канализации следует относиться очень серьезно.

Потребность в вентиляции

Нарушенная вентиляция канализационных насосных станций практически всегда приводит к скоплению опасных газов. В результате этого могут возникнуть следующие проблемы:

• взрывоопасные вещества и соединения могут легко воспламениться, разрушив всю систему канализации;
• некоторые соединения отрицательно влияют даже на бетонные и пластиковые конструкции. Они приводят к коррозии, вызывая быстрый износ и сокращая срок эксплуатации;
• большое скопление вредных для человека газов, может нанести серьезный вред обслуживающему персоналу или ремонтной бригаде.

В определенных ситуациях неработающая вентиляция КНС может стать причиной образования воздушной пробки. Она отрицательно сказывается на работе системы, и может стать причиной ее поломки.

Принцип работы вентиляции КНС

В стандартном КНС типовой проект предполагает устройство приточной вентиляции. Ее выполняют на базе полых мачт, которые фиксируют на колодцах. В некоторых случаях применяются широкие вентиляционные трубы. Принцип действия подобной системы принимает в расчет разницу воздушных потенциалов. Поэтому если речь идет про небольшую систему, то этого будет вполне достаточно, когда же заходит разговор про промышленные конструкции или устройства, обслуживающие многоквартирные дома, то приходится применять более радикальные способы вентиляции.

Простейшая система вентиляции основана как на технических зазорах, так и на отдельной системе воздухообмена. Она не предполагает использования сложных конструкций и не нуждается в дорогостоящем оборудовании. При этом наличие простейшей вентиляции является обязательным условием для безопасной эксплуатации КНС.

Научный подход к проблеме вентиляции

Очень часто вопрос вентилирования канализационных систем вызывает множество споров. Если речь идет про небольшую конструкцию, то существует однозначное техническое решение, не требующее больших затрат. Когда же обсуждается крупный объект или целая система, то мнение экспертов кардинально расходятся. Одни предлагают ограничиться типовыми отводами на основных узлах, считая, что точечное расположение простейшей вентиляции поможет решить вопрос крупной системы. Другие специалисты настаивают на использовании дорогостоящего оборудования. Они утверждают, что меры, удовлетворяющие потребности небольших КНС, совершенно не подходят для решения проблем в промышленных масштабах.

На сегодняшний день не существует четкого научного обоснования, которое бы дало правильный ответ на все проблемы системы вентиляции. В промышленных масштабах этот вопрос начал изучаться относительно недавно.

Экспертный подход

В отличие от теоретиков опытные проектировщики и монтажники давно разработали действенную систему, гарантирующую достижение желаемого результата. К таким экспертам относятся и сотрудники нашей компании, которые используют следующую методику:

• на базе предварительных расчетов и замеров разрабатывается проект, в котором учитываются все предполагаемые потребности в вентилировании. При этом специалист учитывает стандартные нормы и требования безопасности, а также свой многолетний опыт и практические навыки;
• по разработанному проекту производится изготовление конструкции КНС. В этот же момент проверяется вентиляционная тяга на соответствие стандартным значениям;
• при проведении периодического обслуживания специалист компании производит соответствующие замеры, определяя уровень скопления газов;
• если он обнаруживает их превышение, то вычисляется область наибольшей концентрации;
• в этом месте производится установка дополнительной вентиляционной системы, которая имеет вид обычной отдушины или отвода.

Такой подход к изготовлению вентиляционных систем позволяет полностью устранить проблему не прибегая к большим затратам. Даже последующая установка дополнительного отвода обойдется дешевле, чем отдельные системы принудительного действия.

Если в вашем КНС используется насос сухого типа действия, то для его работы обязательно нужна хорошая вентиляция. Поэтому в отсек, где он расположен часто проводят дополнительный воздуховод.

Наша компания длительное время занимается проектированием и монтажом канализационных систем разного типа. Мы прекрасно разбираемся во всех тонкостях конструкции любой сложности, и умеем на практике реализовывать перспективные технические решения. Специалисты компании обладают достаточной компетенцией и уровнем знаний, чтобы помочь вам подобрать конструкцию КНС, наиболее подходящую для определенных условий эксплуатации. Это даст возможность создать эффективную систему, избегая ненужных трат и расходов на неиспользуемые функции. Наш комплексный подход и собственное производство гарантирует вам лучшую цену во всем регионе.







Вентиляция КНС (канализационной насосной станции) и требования к ней

Содержание статьи:

Канализационная насосная станция оборудуется для отведения бытовых и промышленных стоков от домов и предприятий в общую систему сточных вод населенного пункта. Вентиляция насоснойстанции является одной из необходимых инженерных сетей.

Требования к вентиляции канализационных насосных

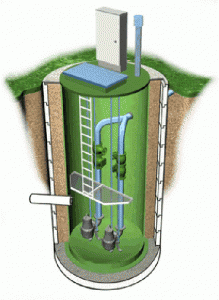

Схема устройства КНС

Вентиляция насосных станций обеспечивает вывод тепла, выделяемого механизмами во время работы, а также не допускает повышения температуры в блок-боксе.

Основной показатель при проектировании вентиляции канализационной насосной станции – это пропускаемый объем воздуха.

Для расчетов вентиляции канализационных насосных станций необходимо учесть расположение и количество следующих компонентов: воздуховодов, решеток, клапанов, термодатчиков.

Температура в зале насосной станции должна быть в пределах от +5 до +45 градусов.

Вентиляция насосных станций

Вентиляция насосной станции необходима для обеспечения свежим воздухом сотрудников, а также для создания соответствующих условий для работы оборудования.

Для помещений основного щита управления, кабинетов сотрудников и диспетчеров предусматривают систему комфортного кондиционирования. Вентиляция насосной необходима в машинных и насосных залах.

Наиболее эффективным методом является приточно-вытяжная вентиляция канализационной насосной станции на механической тяге.

При проведении расчетов вентиляции насосной учитываются следующие показатели:

• Влажность;
• Скорость движения воздушных масс;
• Температура.

Все помещения насосных разделяются на три категории тяжести:

• Первая легкая – это кабинеты, диспетчерские, связные, щитовые;
• Вторая «А» средней тяжести для распределительных кабин и кабельных;
• Вторая «Б» средней тяжести, к этой категории и относится вентиляция насосных, машинных и аккумуляторных.

Согласно техническим нормам необходимо устанавливать отдельные вентиляционные системы для залов с оборудованием и иных помещений. Разрешено монтировать общие системы вентиляции канализационной насосной станции лишь, снабжая их регулируемыми шиберами. Шибера закрываются при возгорании или при иных форсмажорных обстоятельствах. Запрещено комбинировать системы вентиляции огнеопасных помещений и электромашинных.

В большинстве случаев вентиляцию насосной оборудуют на основе вентканалов круглого сечения. Диаметр сечений выбирают в соответствии с требуемой скоростью воздухообмена.

Вентиляция насосной станций: канализационной и модульной

Станции оборудованы для того, чтобы производить отведение стоков в общие канализационные системы. Отведения осуществляются как для стоков бытовой отработки, так и промышленной. Вентиляция насосной станции является необходимым требованием, входящим в общую инженерную сеть насосной станции.

Почему вентиляция так необходима

Подземная вода представляет собой основной источник водоснабжений. К другим источникам можно отнести городскую и водопроводную сеть. Последнее имеет место, когда месторасположение насосной станции близко к городу. На насосной станции предусмотрено использование раздельной системы водопроводов хозяйственных типов. Также используют водопровод, рассчитанный на производственное использование или противопожарное.

Площадки насосных станций предусматривают стационарные системы пожаротушений, работающие в автоматическом режиме, для магистральных станций. Также предусмотрена система, сглаживающая волны разных давлений. Пожары тушат благодаря пене.

Для обеспечения вентиляции, необходимо знать какие именно компоненты входят в состав стационарных систем тушения пожаров.

• насосные станции водопенотушений;
• резервуар для 100 кубов воды. Также содержится кольцевая трубопроводная сеть;
• мембранная емкость с пенообразователями, парогенератор и пожарный датчик.

Вентилирование канализационных насосных

Процесс вентилирования дает возможность высвобождаться необходимому количеству теплоты, которую предварительно выделяют множества различных работающих механизмов. Кроме того, требования к вентиляции таковы, чтобы в обязательном порядке не допустить в блок-боксах температурные скачки.

Главными параметрами, которые необходимо брать в расчет при проектировке систем вентилирования канализационных насосных (КНС) являются пропускаемые объемы воздушных масс.

Чтобы правильно рассчитать вентиляцию канализационной насосной станции нужно учитывать местоположения и численность всех воздуховодов, датчиков и клапанов. Допустимый предел температур — от 5 градусов до 45 градусов по Цельсию.

Проводя расчеты для проектирования системы вентилирования КНС         , нужно в обязательном порядке учитывать данные параметры:

• Влажность воздуха;
• Скорости, с которыми передвигаются воздушные массы;
• Возникающие температуры и вероятности выхода их за допустимый предел.

Существует три типа тяжести помещения на КНС:

1. Помещение начальной тяжести: кабинет работника, помещение для диспетчера, помещения, предназначенные для связи между персоналом и пр.;
2. Класс «А»: распределительная и кабельная кабина;
3. Класс «Б»: насосное помещение, машинное отделение, аккумуляторный отдел.



СНИПы и другие технические нормы требуют установки отдельных, автономных, вентиляционных систем в залах, содержащих оборудование в других помещениях.

Разрешается монтаж общих систем вентилирования канализационных насосных станций, ограничиваясь снабжением регулируемых шиберов. Шиберы будут закрываться в случаях возгорания или при других форс мажорах. Согласно СНИПам, запрещается комбинирование вентиляционных систем для электромашинного и огнеопасного помещения.

Вентиляция модульной насосной станции

Вентилирование модульных станций предусмотрено с использованием приточно-вытяжных систем естественной вентиляции. Для подключения вентиляционных агрегатов, допустимо их включение в общую сеть с напряжением 220 Вольт. Необходимо также следить за суммарной мощностью лампочек — как правило, используются энергосберегающие лампы, но, если в конкретной модульной станции это не так, необходимо заменить все лампы на энергосберегающие (с целью не допустить перегрузки энергосети).

Также при монтаже, необходимо учесть предусмотренное водоснабжение, которое работает вместе с отоплением, в свою очередь реализовываемым при помощи электрических обогревателей, включающих термостаты.

Включение всех электрических систем, в том числе, систем обогрева происходит в автоматическом режиме, в случаях, когда на модульной станции температура снижается до отметки 5 градусов и ниже.

Станции первой и второй категории надежности предусматривают подключение двух каналов электрического питания. Каждый канал рассчитывается на полную загруженность.

Станции третей категории рассчитаны только на один такой канал

§5. Вентиляция канализационной сети.

Для вентиляции сети внутренней канализации устраивают вытяжные трубы, что является продолжением канализационных стояков. Вытяжные трубы выводят на 0,5 м выше неэксплуатируемой кровли здания и не менее чем на 3 м выше плоской эксплуатируемой кровли (рис. 5.6 ). Вентиляция канализационных сетей необходимая для удаления из них газов с вредными для здоровья компонентами.

Сточная жидкость при падении по стояку захватывает (ежектирует) воздух через вытяжку. Если количество воздуха, который поступает в стояк, меньше того, что нужно, возникает разряжение, которое вызывает срыв гидравлических затворов у приемников сточных вод. Это явление наблюдается, когда расход стоков превышает пропускную способность, указанную в табл. 5.1. При отсутствии стока или небольших (0, 05-0,3 л/с) расходах сточных вод загрязненный воздух и газы поднимаются по стояку и через вытяжную его часть выходят в атмосферу.

При небольших расходах можно устраивать невентилируемые стояки. Например, невентилируемые стояки диаметром 100 мм и рабочей высотой до 7 м (от нижнего изгиба выпуска к точке присоединения высоко расположенного приемника стоков) могут с успехом применяться в малоэтажном строительстве (один-двухэтажные дома, стадионы, детские сады и т.п.). В зданиях большей поверхностности канализационные стояки оборудуют вытяжкой. Диаметр вытяжных труб принимают равным диаметру канализационного стояка. Вытяжные участки канализационных стояков выполняют из пластмассовых или чугунных труб, присоединяя к стоякам ниже перекрытия чердака. Допускается устройство одной вытяжной трубы на несколько канализационных стояков.

Для надежной работы и вентиляции канализационных стояков, которые пропускают сточные воды с расходом, который превышает допустимый для данного диаметра, кроме вытяжных труб, устраивают вентиляционные стояки и трубопроводы.

При установке на отводных линиях шести унитазов и более независимо от поверхностности устраивают вентиляционный трубопровод диаметром 40 мм, что прокладывается с обратным уклоном 0, 01-0,02 от стояка. Этот трубопровод присоединяют косым тройником к стояку выше установленных приборов и в самой верхней точке отводных линий.

Вентиляционный стояк присоединяют к канализационному в самой нижней и самой верхней его точках (с применением косых тройников), а также по высоте здания через этаж перемычками с уклоном не меньше 0,02 в сторону канализационного стояка. Диаметр вентиляционного стояка принимают на один стандартный размер меньше диаметра канализационного стояка, например 40, 70, 100 мм при 50, 100, 150 мм. Если диаметр вентиляционного стояка принимают равным диаметру канализационного (для высотных зданий), то стояки соединяют один за другим на каждом этаже перепусками. Такая система канализации называется двухтрубною (5.24).

5.24. Двухтрубная система канализации Двухтрубная система канализации — это система с использованием специального вентиляционного стояка, пустого, который присоединится перепусками к каждому из стояков бытовой канализации и имеет диаметр, на порядок меньший. Принимается на высотных зданиях, если не хватает пропускной способности.

Вентиляция канализации — значение, элементы и установка

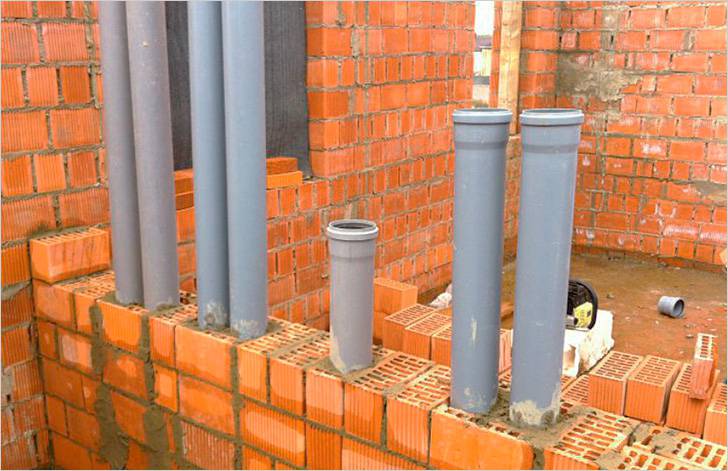

Владельцам частных домов необходимо заранее позаботиться об обслуживании канализационной системы. Рекомендуется принять меры еще на этапе проектирования дома, установив внутреннюю вентиляцию.

Но также есть возможность усовершенствовать уже действующую канализацию. В обоих случаях вентиляция убережет обитателей дома от неприятных запахов и обеспечит комфортную жизнь без лишних бытовых хлопот.

Содержание статьи

Зачем нужна вентиляция канализации

В небольших частных домах, состоящих всего из двух этажей, не обязательно монтировать вентиляцию канализации. Объясняется это тем, что при малом количестве пользователей сантехническая магистраль не перегружается. Однако следует помнить, что в канализационных трубах не прекращается процесс брожения. Состав стоков неоднороден, поэтому образование неприятных запахов неминуемо.

В обязательном порядке вентиляционный стояк устанавливается в случае, если:

• частный дом имеет более двух этажей;
• септик установлен на прилегающей к дому территории;
• на участке предусмотрен бассейн;
• размер сечения трубопроводов, отводов и стояков канализационной линии меньше 50 мм.

Чтобы не беспокоиться о личном комфорте, лучше оборудовать канализацию вентиляционной системой. Данная процедура требует совсем небольших финансовых вложений, а польза от неё очевидна. Неприятные запахи не будут беспокоить жильцов частных домов, и сантехникой можно будет пользоваться без опасений и нежелательных последствий.

Элементы вентиляционной системы

Канализация представляет собой сложную систему коммуникаций. Её главная функция – накопление и вывод сточных вод. В работе канализации важен каждый её элемент, в числе которых гидрозатвор, воздушные клапаны и фановая труба. От исправности перечисленных устройств зависит эффективность канализационной системы в частном доме. Некоторые из деталей можно сделать самостоятельно, другие же продаются в специализированных магазинах.

Гидрозатвор для канализации

Элемент вентиляции, который отвечает за блокировку выхода неприятных запахов из труб, называется гидрозатвором или сифоном. Его устанавливают на сливные отверстия. В результате запахи оказываются запертыми в трубах и не беспокоят обитателей дома.

Если канализационная система работает исправно, то гидрозатвор всегда будет заполнен стоками до определенного уровня. В периоды, когда ванной, душем, раковинами или унитазом не пользуются, уровень воды в сифоне падает. Из-за этого на поверхность вырывается зловоние. Вовремя осуществив монтаж вентиляции канализации, таких последствий можно будет избежать.

Гидрозатворы бывают разных видов. Среди них бутылочная, коленная, гофрированная и двухоборотная модификация. У каждого варианта есть свои достоинства и недостатки:

• коленный сифон отличается прочностью и способностью выдержать большое давление стоков;
• бутылочная конструкция, устанавливающаяся под раковинами, препятствует попаданию пищевого мусора в трубы;
• двухоборотная модификация защитит дом от протечек;
• преимущество гофрированной модели в её гибкости – пользователь может без труда регулировать направление гидрозатвора.

По итогу можно сказать, что гидрозатвор – это труба с изгибами. Вне зависимости от конечного вида и расположения, она выполняет следующие функции:

• препятствует проникновению нежелательных ароматов в комнаты;
• предотвращает попадание инородных предметов в трубы;
• снижает нагрузку на канализацию.

В гидрозатворе обязательно должен присутствовать необходимый уровень воды. В противном случае, как говорилось выше, запахи все-таки проникнут в жилое помещение. Сантехникой нужно пользоваться регулярно, и тогда застой не образуется.

Воздушный клапан для канализации

Задача воздушного клапана – регулировка давления в трубах. Если клапан предполагается использовать отдельно для какой-то сантехники, стоит выбрать деталь размером в 50 мм. Если инструмент приобретается для общего стояка, нужно покупать клапан в 110 мм. Клапан можно присоединять непосредственно к трубе либо подключать его через тройник.

Составные детали:

• шток;
• корпус с боковым отверстием, через который поступает воздух;
• резиновая прокладка;
• крышка.

Схема работы инструмента проста. Алгоритм работы следующий:

1. После слива воды воздух в стояке разряжается.
2. Под воздействием мощного потока воды резко увеличивается давление.
3. Столь же резко давление падает.
4. В клапане открывается боковое отверстие. Через него в стояк поступает воздух.
5. Как только давление стабилизируется, отверстие клапана закрывается.

Воздушный клапан выполняет важную функцию нормализации давления в стояке. Также этот элемент вентиляции оберегает сифоны приборов от опорожнения, поэтому зловонные запахи не распространяются по дому.

Фановая труба

Именно фановая или вытяжная труба служит основной деталью вентиляции для канализационной системы. Она выводит органические газы наружу, из дома. Строители и владельцы домов особое внимание уделяют расположению канала фановой трубы.

Существует ряд правил относительно монтажа:

• выводить конец трубы нужно как минимум на 0,5 метра за пределы крыши;
• расстояние до окон и балкона должно составлять не менее 4 метров;
• не стоит выводить элемент под карниз крыши, так как зимой есть риск того, что он будет испорчен льдом или снегом.

Фановые трубы изготавливаются из разных материалов. В частности, это металл и пластик. Наиболее востребованы трубы из полимера. Они обладают такими характеристиками, как небольшой вес, бюджетная стоимость и легкость монтажа.

Как правильно установить

Для частных домов вентиляция бывает двух видов: внутренняя или наружная. Внутренняя вентиляция устанавливается на стадии проектирования дома. Наружная применяется в случае, если дом уже построен.

Особенности установки:

• Внутренняя вентиляция.

Согласно правилам, при внутренней вентиляции стояк выводится на крышу дома. Вытяжная труба при этом располагается как можно дальше от балконов и окон – минимум 4 метра. Также фановая труба по размерам должна быть на метр выше кровельного покрытия. Последнее необходимое условие – установка дефлектора, который отвечает за усиление естественной тяги.

• Внешняя вентиляция.

Монтаж внешней или наружной вентиляции осуществляется тремя способами. Первый вариант – это проведение вентиляции по стене строения. Во втором случае вентиляция устанавливается непосредственно на септик. Это будет идеальным решением для загородных коттеджей. И, наконец, третий способ монтажа наружной вентиляции – крепление к забору. Здесь необходимо учитывать расположение соседских домов, чтобы случайно не отравить им жизнь неприятными запахами.

Все стояки должны быть оборудованы вентиляционной трубой и дефлектором. Лучше всего выводить их на крышу. Если такой возможности нет, следует вывести фановую трубу как можно дальше за пределы дома.

Канализация, которая оборудована вентиляцией, станет залогом комфортной и приятной жизни в частном доме. Вентиляция спасет жильцов от нежелательных ароматов, продлит срок службы канализации и позволит забыть о бытовых проблемах.

Вентиляция канализации — назначение, как правильно установить, схемы, нормативы

Система вентиляции обязательно нужна в каждом помещении, будь то квартира или частный дом. Но в отличие от квартиры, в индивидуальном строительстве каждое здание обладает своими особенностями.

Хотя общие принципы устройства одни и те же, но решение будет для каждого проекта свое. В частных домах преобладает автономная система, и она оснащается вентиляцией канализации.

Что из себя представляет вентиляция для канализации?

Зачем нужна, когда используется?

Вентиляция в частном доме используется для проветривания помещения, а также для блокировки выхода испарений внутрь помещения.

Это необходимо для поддержания в доме здоровой, комфортной атмосферы. Согласно действующим нормативам, небольшие одноэтажные частные дома разрешается эксплуатировать без фановой трубы.

В частных домах, имеющих 2-этажа и больше, вентиляционный стояк обязателен. Его диаметр должен быть равен диаметру основной канализационной линии, с которой он соединен.

Устройство и принцип действия

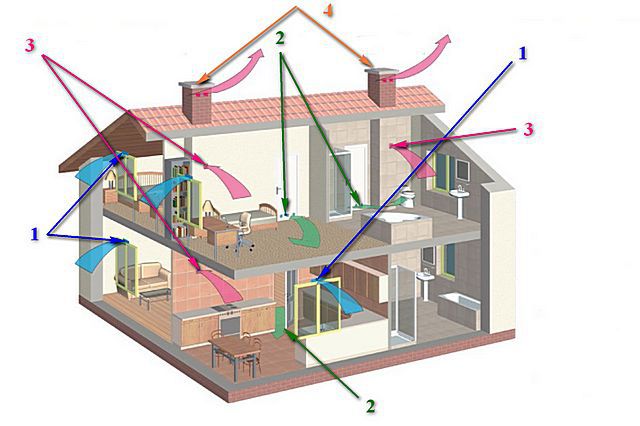

Принцип действия естественной вентиляции можно рассмотреть на следующей схеме:

Свежий воздух с улицы (стрелка 1) проникает в помещение через открытые окна и клапаны вентиляции. В доме он нагревается и вытесняет отработанный воздух (стрелки 2) через отдушины наружу.

Вытяжные отдушины предусмотрены в тех помещениях, где это необходимо.

В них воздушные потоки (стрелки 3) поднимаются вверх по вентиляционным каналам. Воздуховоды заканчиваются на крыше (стрелки 4). Над поверхностью крыши имеются вентиляционные трубы.

Преимущества и недостатки: отзывы пользователей

Преимущества вентиляции:

• правильно организованная система канализации,
• отсутствие неприятных запахов,
• постоянный доступ свежего воздуха,
• небольшая стоимость системы,
• не требует подключения к электросети,
• работает бесшумно.

Недостатки вентиляции канализации:

• низкая интенсивность воздухообмена,
• небольшая скорость обменных процессов, особенно при повышении температуры воздуха.

Качественная вентиляция нужна при любой системе канализации. Внешняя вентиляция септика также не отличается сложностью.

Для этого подготавливают два трубопровода диаметром 50 и 100 мм. Трубу диаметром 100 мм устанавливают в крышку септика на достаточной высоте от уровня почвы. Труба меньшего диаметра соединяется с первой с помощью переходника, и соединяется с системой вентиляции дома.

Существующие разновидности

1. Внутренняя вытяжка.

Если вентиляция входит в проект дома, то ее размещение планируется заранее. Вытяжка делается внутри дома. Эта схема имеет несколько важных моментов.

• Фановая труба выводится на крышу дома. Она должна быть выше кровли примерно на 1 метр. Но ее высота может варьироваться от 20 см до 3 м и зависит это от ската крыши. Чем круче скат, тем больше высота фановой трубы.
• Вытяжная труба располагается как можно дальше от окон и балконов, минимум на 4 м.
• На вытяжную трубу устанавливают дефлектор, чтобы усилить естественную тягу.

Внешний монтаж вытяжки.

Если дом уже построен, а вентиляционная система планируется уже после этого, то оптимальным вариантом будет устройство вытяжной трубы снаружи дома. Здесь возможны три способа установки.

• Закрепление вентиляционного канала на стене дома. Чаще всего для этого берут трубу диаметром 11 см.
• Установить вытяжку на септик. Это хороший вариант, так как септик находится в отдалении от дома, и запахи не могут чувствоваться.
• Вмонтировать вытяжную трубу в канализационный канал между туалетом и септиком. Но в этом случае труба крепится к забору. Главное, чтобы это не вызвало проблем с соседями.

Вентиляционный клапан.

Многие изготавливают клапан вентиляции своими руками. Такой клапан имеет преимущества: его не сложно изготовить, и он перекрывает теплый воздух из септика, так что изморозь не будет образовываться на трубах.

Также клапан приточной вентиляции можно приобрести и установить в частном доме.

Как создать эффективную вентиляционную систему для канализации?

Нормы и требования

Чтобы вентиляционная система была эффективной, необходимо делать ее в соответствии с санитарными требованиями.

Документ СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» говорит о том, что сети канализации должны вентилироваться через стояки, а также регламентирует их высоту: https://yadi.sk/i/aDVSPBtkFNjdsw

Вывод на крышу

Вывод вентиляции на крышу — наиболее распространенный вариант, при котором труба вентиляционного стояка прокладывается сквозь крышу строения. Основные моменты этой разновидности устройства вентиляции:

• стояк вентиляции заканчивается на чердаке,
• на кровле ставят трубу-концевик,
• верхний конец стояка соединяется с нижним срезом концевика с помощью гофры.

С дефлектором фановой трубы

Для усиления эффективности тяги вентиляции на верхнюю часть трубы устанавливают такое устройство как дефлектор. Это простое устройство, которое за счет аэродинамических свойств конструкции действительно увеличивает тягу воздуха. Оно обычно бывает неподвижным.

Редко применяют вращающиеся дефлекторы. Применение этого прибора усиливает тягу на 20-30%.

С аэрационным клапаном

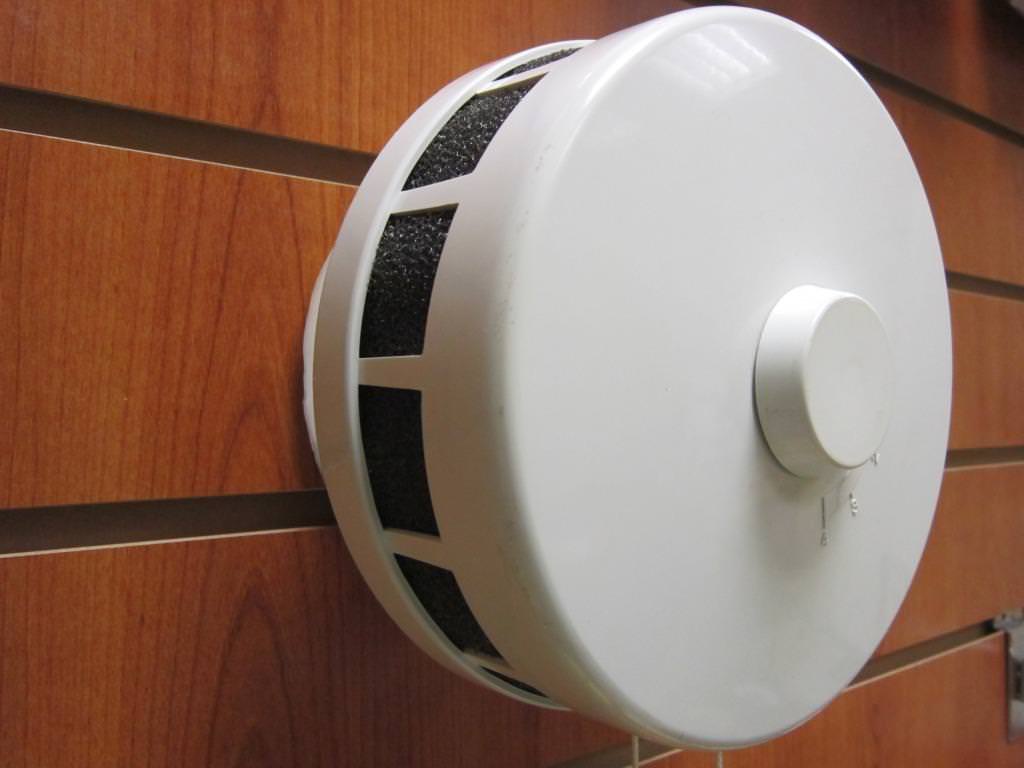

Некоторые владельцы применяют аэрационный клапан как альтернативу фановой трубы. Но чаще всего это делается при полной невозможности сделать полноценный вентиляционный стояк.

Принцип действия устройства прост: когда в вентиляционной трубе создается разряженная атмосфера, клапан открывается и вытягивает воздух из помещения. После выравнивания давления клапан возвращается обратно. Нужно отметить, что эффективность такого варианта вентиляции очень низкая.

Готовые схемы наружных вариантов вентиляции

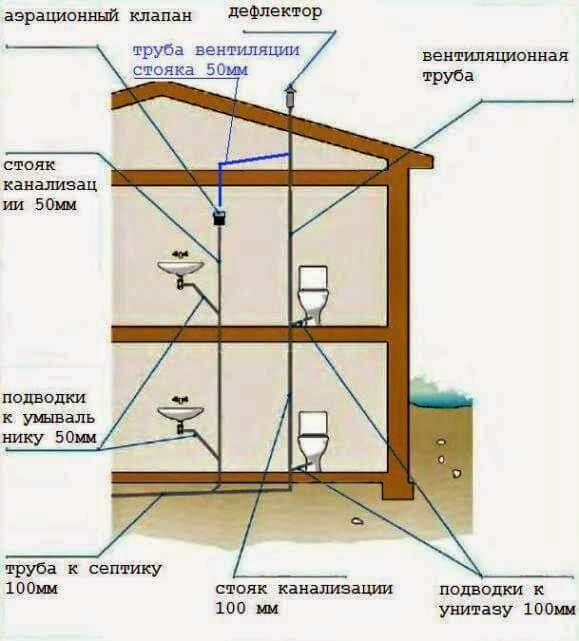

Поскольку все частные дома индивидуальны, то и вентиляционная система проектируется для каждого проекта отдельно. Ниже представлены некоторые типичные схемы готовых вариантов вентиляционных проектов.

Этапы работ: от проекта и выбора схемы до запуска в эксплуатацию

1. Составление проекта и схемы будущей вентиляции, подготовка необходимых инструментов и материалов.
2. Подготовка места прохождения трубы вентиляционного стояка. Вырезают отверстие в кровле по диаметру трубы.
3. Производится врезка в систему канализации, подсоединение фановой трубы к стояку.
4. Труба выводится за пределы крыши, все отверстия в кровле и перекрытиях заполняют монтажной пеной.
5. Перед запуском в эксплуатацию все тщательно проверяют.

Частые ошибки в организации вентиляции

Современные системы вентиляции не отличаются большой сложностью, поэтому фактически сделать их может каждый. Самое главное, избежать ошибок, которые можно совершить в процессе работы.

Наиболее частые ошибки:

• неправильное проектирование; ремонт неправильно спроектированной системы почти невозможен, обычно ее приходится делать заново;
• неподходящие вентиляторы, решетки, неверно подобран диаметр труб;
• несоразмерно построены вентиляционные каналы;
• неверные расчеты производительности и теплового баланса.

Эксплуатация, обслуживание и ремонт

Если в проекте дома вентиляционная система не была предусмотрена, то делается наружная система вентиляции уже после постройки дома.

Монтаж производится строго по схеме с соблюдением расчетов. Важно помнить, что канализационную вентиляцию нельзя объединять с общедомовой, а также нельзя соединять ее с дымоходами.

Вытяжная труба располагается примерно на 1 м выше кровли, подальше от свеса крыши.

Обслуживание вентиляции включает в себя следующие пункты:

• Регулярная прочистка вентиляционных каналов. Поддержание оптимальной чистоты, влажности и температуры воздуха.
• Профилактика загрязнения, периодический осмотр коммуникаций. Пренебрежение этим может вызвать замедление циркуляции воздуха, повышение риска возникновения пожара.

Ремонт системы также важно проводить вовремя, не допускать полного изнашивания оборудования:

• Замена элементов труб, фильтров.
• Прочистка загрязненных элементов.
• Прочистка вентиляции производится очень аккуратно, вдвоем, при этом нельзя курить и зажигать огонь.
• Если невозможно сделать что-то самостоятельно, можно обратиться к специалистам.

Вентиляционная система — необходимый элемент обслуживания как квартиры, так и частного дома. К проектированию и монтажу вентиляции нужно подойти серьезно, чтобы система работала долго и эффективно.

Вентиляция канализации: постоянные и временные решения

При строительстве частного загородного дома нужно позаботиться о таком устройстве, как вентиляция канализации или стояка. Она имеет высокую важность, так как влияет на бесперебойную работу канализации.

Виды канализационной вентиляции

Вентиляция канализационного стояка классифицируется стандартно и бывает:

• общая;
• местная.

К общей относится устройство вытяжной (фановой) трубы, которая эффективно снижает разреженность давления внутри системы. Это основной фактор, который обуславливает устройство фановой трубы в квартире.

Местная вентиляция системы канализации  может быть двух видов.

1. Воздушный клапан.
2. Обратный клапан.

Принцип действия данных устройств очень похож, но функционируют они по-разному. Так называемый воздушный клапан устанавливается и работает по принципу выравнивания внутреннего давления системы за счёт перепускания потоков воздуха. Выносить такое устройство за пределы ванны или туалета не всегда обязательно.

Обратный клапан больше играет роль предохранителя, так как с внешней средой устройство не взаимодействует.

Клапан устанавливают практически сразу после примыкания туалета к системе. Изделие выполняет предохранительную функцию, не допускает обратного возвращения сточных масс.

Фановая труба

Монтаж данной системы вентиляции для канализации носит обязательный характер в случаях:

1. При строительстве и устройстве водоснабжения и канализации использовались трубы небольшого диаметра (менее 50-ти миллиметров).
2. Коттедж возводился высотой от двух этажей.
3. При одноэтажном строительстве в доме имеется два раздельных санузла с общей канализацией.
4. Наличие бассейна, сауны или большой ванны-джакузи.

Вышеперечисленные факторы обязывают владельцев жилья устраивать канализационную вентиляцию с вытяжной трубой.

Её монтаж не составляет труда.

План вентиляции необходимо составлять на стадии проектирования жилья.

Вывод трубы вытяжки делают на крыше здания. Высота возвышения края трубы прямо зависит от типа крыши, а также наличия смежных систем вентиляции. Если крыша плоская, как на старых десятиэтажных домах, то хватит и 300 миллиметров для надлежащей работы системы. Но частные дома чаще всего оборудуются двухскатными крышами. В этом случае возвышение трубы может доходить до отметки в 3 метра.

Не стоит забывать про зимний период времени года. Как и общеобменную, канализационную вытяжку нужно утеплять или прокладывать в герметичных, внутренних вентиляционных коробах.

Вентиляционные клапаны

Воздушный клапан выполняет функцию выравнивания разницы давления в системе и наружной среде. За счёт этого не допускается сильное разряжение среды внутри трубы.

Механизм действия такого устройства простой. Внутри находится мембранный или шток-клапан, посредством которого происходит выравнивание давления системы. Под действием отрицательного давления системы клапан открывается и происходит впуск окружающего воздуха. При этом запах из канализации не может попасть в ванную комнату, так как поток воздуха направлен внутрь системы. Как только вода уходит, клапан закрывается.

Установка такого клапана возможна прямо в ванне или туалете. Но бывают случаи, когда его выносят в другое помещение.

Принцип действия обратного клапана похож на описанный выше, за исключением назначения устройства. Данная система ставится непосредственно сразу за примыканием туалета к канализационной трубе и выполняет функции предохранения возврата стока. Клапан открывается только в одну сторону туда, куда уходит сточная вода. При обратном же потоке он плотно захлопывается, что не допускает возвращения слитых масс.

Эти два устройства целесообразно устанавливать, когда строители не предусмотрели вытяжную трубу. В целях временного устранения забивания канализации и неприятных запахов – это отличный выход, но впоследствии нужно будет продумать устройство фановой трубы.

Функция обратного клапана полезна при больших объемах одновременного слива. Как самостоятельное устройство, обратный клапан не эффективен. Его используют в тандеме с воздушным клапаном или с фановой трубой.
