Вентилируемый фасад из кирпича технология монтажа: два способа монтажа вентфасада под кирпич:клинкер и кладка+ видео

Содержание

Вентилируемый фасад из Кирпича (кирпичной кладки), рассчитать цену

Строительная инженерия — выдающаяся отрасль, в которой инновационные решения сохраняют актуальность годами. Возьмём, к примеру, навесные вентилируемые фасады. Впервые их применили в 1950-х годах, но до сих пор они относятся к лучшим технологиям и имеют ряд преимуществ перед традиционными лицевыми фасадами. Одно из существенных — невысокие расценки на установку. Навесная фасадная система с облицовкой кирпичом позволяет реализовать различные архитектурные решения.

Примите к сведению

Простота, которой выделяется установка системы вентилируемого фасада из кирпича, актуальна для профессионалов, нежели для рядовых домашних мастеров. Если вы такой работой не занимались, отдайте её в «умелые руки». К вашим услугам специалисты одной из лучших инжиниринговых компаний — ООО ГК «Диат».

Цена за м² вентилируемого фасада из кирпича в Москве и других регионах России зависит от сложности производимых работ, но в любом случае оправдывает себя.

DIAT гарантирует проектирование, монтаж и крепление элементов в соответствии с установленными ТУ. Добавьте к этому правильную эксплуатацию — и навесная система прослужит долго.

Экскурс в технологию

В монтаже вентилируемых фасадов используются разные материалы. Одни конструкции создаются на основе клинкерного кирпича, другие — керамического, третьи делаются из силикатного и так далее. Материал выбирается в зависимости от условий эксплуатации здания. Например, в Московской области они одни, в Кемеровской — иные. Это объясняется разницей в климате и учитывается при проектировании.

НФС под кирпич включает элементы:

Каркас, включающий направляющие профили.
Облицовочный слой. Его основу составляет кирпич: клинкерный, иногда силикатный или керамический.
Кронштейны и другие элементы крепления.
Теплоизоляция. В её состав включаются разные материалы: минеральная вата, пенопласт, экструдированный пенополистирол. Крепление осуществляется специальными дюбелями.
Ветрозащита.

Навесной вентилируемый фасад с облицовкой из кирпича размещается на каркасе, а тот, в свою очередь, посредством кронштейнов — на лицевой, несущей стене здания. Таким образом, с неё снимается часть нагрузки, что обусловливает большую надёжность постройки. Крепление теплоизоляционного слоя осуществляется на лицевую стену. Между ней и облицовкой обязателен вентилируемый зазор. Там непрерывно образуются восходящие воздушные потоки, способствующие оптимальному термообмену в любое время года и удалению излишней влаги.

Навесная фасадная система с облицовкой кирпичом подразумевает следующие нюансы. На каркасе заранее подготавливаются горизонтальные и вертикальные профили, образующие обрешётку. Крепление на лицевую стену производится с помощью кронштейнов или анкеров. Их выбор зависит от кирпича — клинкерный тип по свойствам может отличаться от силикатного или керамического.

Учитываем нюансы

Установка системы вентилируемого фасада из кирпича — ответственный процесс. На конструкцию ляжет немалая часть общей нагрузки здания, поэтому необходимо точно рассчитать увеличение её веса.

В проекте учитывается тип материала — клинкерный кирпич, силикатный или керамический. Обязательно берутся во внимание прочностные и теплофизические факторы. В результате расчётов становится известна цена на монтаж системы вентфасада из кирпича, что позволяет заранее определить бюджет проекта.

Профессиональная облицовка: выгодно и оперативно

Инжиниринговая организация LLG GK DIAT всегда на острие передовых решений. Мы одни из первых, кто стал внедрять НФС в строительство. Мы не только используем передовой мировой опыт — у нас на вооружении имеются и собственные разработки. Свидетельство этому — множество патентов и научных работ на тему совершенствования конструкция зданий.

От конкурентов нас выгодно отличают:

Широкие возможности. В «ДИАТ» работают не только лучшие инженеры, но и монтажники. Они имеют допуск на объекты с высоким уровнем опасности.
Качественные материалы. Каждая деталь каркаса или крепления имеет Техническое свидетельство, разрешающее использование в монтаже. Сотрудничаем с лучшими поставщиками теплоизоляции, закупаем сертифицированный клинкерный, керамический или силикатный кирпич.
Полный комплекс работ.
Оперативность.

Купить вентилируемый фасад из кирпича клинкерного типа, силикатного или керамического оправдано во всех отношениях. Такие конструкции упростили жизнь монтажникам, благодаря им увеличился уровень комфорта в зданиях. Со своей стороны компания DIAT предлагает готовые инженерные решения вентфасада скрытого или открытого типа. Однако ими мы не ограничиваемся, при необходимости проведём расчёт и проработку проекта любой сложности.

Монтаж вентфасадов — СОЮЗ

Разработанное канадцами строительное решение (1963 год) позволяет снизить затраты, касающиеся возведения несущих стен. Одновременно выполняются требования обеспечения теплоизоляционных, прочностных, гидроизоляционных показателей.

Термины и определения, суть технологии

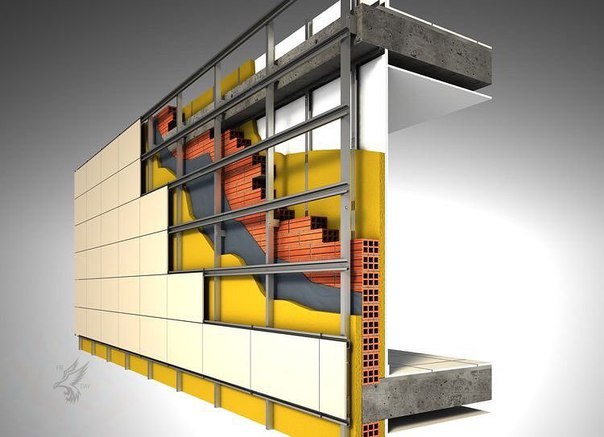

Навесные вентилируемые фасады — это технология внешнего утепления строительных конструкций минеральной ватой, пенополистирольными плитами (цокольная часть здания).

Суть технологии вентилируемого фасада

Применение методики позволяет снизить толщину несущих стен, опуская стоимость возведения постройки. Несущие функции перекладываются на железобетонный каркас вертикальных стоек, перекрытий. Внешняя стена дома образована кладкой силикатного (реже иного) кирпича.

Вентилируемый фасад поддерживается каркасом. Опорой металлическому профилю служит внешняя кирпичная стена. Монтаж ведется анкерами. Поперечины профиля скрепляют заклепками. Плиты облицовки удерживаются кляймерами. Расстояние от облицовки до кирпичной стены (ширина каркаса) достигает 25 см. Конечное значение выбирается проектировщиками согласно расчетам теплотехнических калькуляторов. Толщины утеплителя, кирпичной стены выбираются так, чтобы избежать появления точек росы по объему конструкции при любых мыслимых температурах, показателях относительной влажности внешнего (уличного) воздуха.

Слой утеплителя положен внутрь металлического каркаса. Стального (оцинкованного, нержавеющего), реже алюминиевого. Технология навесного фасада предполагает наличие воздушного зазора под слоем облицовки. Ширина свободного пространства берется равной теоретически 30-50 мм. Практически наблюдаются отклонения вплоть до 70 мм. Минимальное значение, выявленное исследованиями – 3/16 дюйма. Воздушные восходящие потоки идут под слоем облицовки, высушивая утеплитель. Причиной возможного намокания становится попадание влаги атмосферных осадков, росы.

Облицовочным материалом служат:

Керамогранит.
Сайдинг (металлический, древесный, ПВХ).
Фиброцементные плиты.
Кирпич облицовочный (преимущественно пустотелый)*.
Алюминиевые панели.
Плитка (терракота, клинкер, магнезит).

* Пустотелым кирпичом отделывают исключительно малоэтажные здания (чаще общественные заведения).

Запрещено утеплять фасады многоэтажных зданий плитами пенополистирола. Фотографии, текстовые описания результатов пожаров (из прошлого) широко представлены интернетом. Строители предпочитают использовать минеральную вату. Поверх прокладывают слой пароизоляционной мембраны, препятствующей выдуванию волокон утеплителя ветром, нормализующей процесс высушивания промежутка воздушного зазора.

Каким зданиям подходят вентилируемые фасады

Методика призвана украсить фасады многоэтажных домов. Понижение стоимости, массы силикатного кирпича позволяет возводить высотки. Нагрузка бетонных опор снижается, добавляя этажности зданию. Большинство высоток строят, руководствуясь канадской технологией.

Достоинством метода называют унификацию (однотипность) конструктивных элементов. Существенный плюс позволяет строителям отделывать постройки широчайшего спектра как архитектурной конфигурации, так и социального назначения. Возможна отделка фасада общественного здания.

Недаром техника облицовки по-английски называется «дождевым экраном». Отсутствие намокания стены сильно снижает требования морозостойкости, являющегося главным ограничивающим фактором долговечности здания. Сухой кирпич успешно противостоит холодам в период циклического перехода температуры через нуль градусов Цельсия. Стена перестает выкрашиваться. Ветровая защита предохраняет материал от деградации.

Вентилируемые фасады подходят любым типам зданиям. Исключая особые случаи:

Дома-памятники архитектуры.
Небоскребы с оконными пакетами, простирающимися от пола до потолка.

Низким зданиям больше подходит облицовка кирпичом. Необходимость в обрешетке частично отпадает. Однако строительные нормы приводят размеры вертикальных и горизонтальных расстояний между поддерживающими анкерами. Облицовка пронизана стальной арматурой, выполняющей роль корсета. Малые прочностные показатели пустотелого кирпича ограничивают высоту конструкций и, следовательно, зданий, где применима технология облицовки. Под циркуляцию воздуха стена снабжается вентиляционными отверстиями в нижней и верхней части.

Навесными называют именно фасады из металлической обрешетки, несущей сравнительно тонкий тяжелый слой облицовочного материала (плитки, панелей, сайдинга).

Такие конструкции украшают здания практически любой этажности. Высчитывается достаточность прочности анкеров, профиля, заклепок.

Отдельный штрих – пароизоляционная мембрана. Опционально элемент отсутствует. Наличие защиты считают хорошим тоном проектной организации. Деталь удорожает конструкцию, делая более долговечным фасад. Мембрана защищает утеплитель, металлические элементы каркаса, крепления (против ржавчины).

Процедуры, предваряющие монтаж

Список действий определяется наличествующими реалиями. Стареющее здание оценивает инженер (проводит изыскания). Выносит вердикт целесообразности проведения утепления фасада. Строящееся здание отделывается, следуя проектной документации объекта. Кирпичная кладка набирает прочность 28 суток (номинальное значение). Затем конструкция крепнет в течение всего срока эксплуатации при условии отсутствия влияния атмосферных осадков межсезонья (фактор морозостойкости).

Монтажу навесных фасадов предшествует создание проекта производства работ, куда входят:

Пояснительная записка. Список терминов, определений, ведомость чертежей.
Описание существующей ситуации, охарактеризованы проблемы наличествующей конструкции.
Предложение решения проблемы, указание общих этапов работ, материалов.
Оценка задействованной материальной базы (техника, склады, бытовки).
Технологическая последовательность операций, начиная подготовительными работами, заканчивая сдачей заказчику.
Календарный график.
Подробное описание технологического цикла. Каждый пункт графика выносится отдельным пунктом. Раскрываются ключевые шаги выполнения шагов реализации проекта.
Опционально включаются указания на утилизацию отходов, дополнительные меры безопасности.

ППР «Вентилируемый фасад» составляет строительно-монтажная организация, либо специализированная. Документ имеет ряд приложений:

Смета на монтаж вентилируемого фасада.
Руководящие документы на использование строительных материалов выбранного проектом типа.
Прочие материалы, необходимые исполнителю.

Производится поиск подрядчика. Ходом строительства руководит прораб, отслеживает исполнение сроков, предписанных календарным графиком, организует проведение технологических шагов. Должность получает человек, получивший профессиональное образование, обладающий определенным опытом строительства.

Практика вносит свои коррективы: застройщик выпускает документы о пролонгации этапов, уведомляет заинтересованных лиц.

Монтаж вентилируемых фасадов

Технология монтажа целиком определена фирменной системой – совокупностью конструктивных особенностей комплекта (каркас, облицовка). Общие шаги обладают схожестью. Профессионалу крепление вентфасада незнакомой марки не представляется сложным. Расчет теплотехнических характеристик позволяет избрать нужное техническое решение (фирменный комплект, сборку безымянных строительных материалов и так далее). Разницу составляют:

Прочность.
Толщина теплоизоляционного материала.
Облицовочный материал (химический состав, технология изготовления заводом, стоимость, геометрические размеры).
Схема монтажа.

Облицовочный материал считают главной расходной статьей сметы. Застройщик пытается хитрить: цоколь, нижние этажи отделывает дорогой плиткой на кляймерах, выше – установка дешевых разновидностей, укрепленная резьбовыми соединениями, заклепками. А теперь о том, как делать вентилируемый фасад:

Разметка плоскости доступными средствами: линейки, уровни, лазерные построители плоскостей, даже тахеометры. Цель – снабдить рабочих точками бурения анкерных отверстий. Демонтаж элементов здания, создающих помехи.
Расстановка кронштейнов не обязана следовать геометрическим вертикалям, либо горизонталям стены. Именно эта гибкость обеспечила популярность строительной методике. Главное, чтобы несущие шли правильно (вертикально, горизонтально).
Третьим шагом монтаж подсистемы обрешетки, либо сразу начинают укладку плит утеплителя. Последовательность шагов определена системой вентилируемого фасада. Плиты базальтовой ваты протыкаются, прорезаются профилем кронштейнов.
Утеплитель иногда покрывают пароизоляционной мембраной.
Обрешетка бывает двухслойной. Но чаще профиль идет вертикально. Слой единственный. Крепление несущих линеек на кронштейны заклепками (предварительное сверление тонкого металла дрелью), для малогабаритных домов допускается монтаж фасадных систем с использованием саморезов.

Когда дело касается облицовки, монтаж вент фасада начинают снизу:

Первый стартовый ряд кляймеров снабжен всего двумя зубцами, тогда как рядовые – четырьмя.
С земли удобен порядок монтажа, когда ставится плитка облицовки, и по месту монтируется 2 кляймера верхних углов.
Зубцы крепко прижимают материал, так что вытащить элемент декоративного покрытия невозможно.

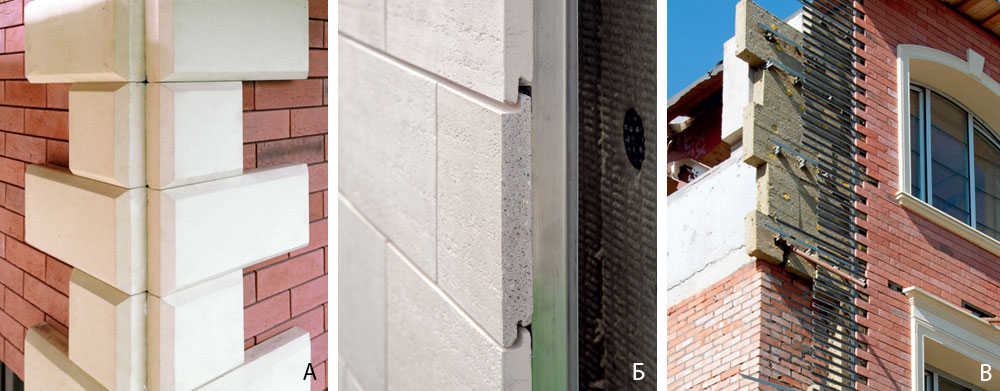

Особое внимание уделяется угловым элементам. Фирменные системы облицовки снабжаются руководством, указывающим, как монтировать. Безымянные модели заставляют рабочих изобретать, либо перебирать виденные ранее решения. Активно используются заклепочники, дрели, плоскогубцы.

Инструкция по эксплуатации вентилируемого фасада

Рекомендуется контролировать действия рабочих. Отсутствие пароизоляционной мембраны изменяет в худшую сторону эксплуатационные свойства. Россия знает случаи повторного выполнения работ монтажными организациями. Летящая базальтовая пыль провоцирует приступы астмы. Здоровые дети заболевают. Жалобы на дыхательные пути.

Широко распространена некомпетентность монтажников. Зимние холода вызывают перекос кронштейнов, направляющих. Отслеживайте изменения положения плитки, предпринимайте меры, обнаружив явные отклонения (нарушения плоскостности покрытия). Заполняйте правильно акты, заблаговременно оговаривайте условия гарантии.

Осматривайте угловые точки крепления плиток. В особенности, если крепление велось без использования кляймеров (сверлением облицовки).

Обслуживание вентилируемого фасада

Безусловным плюсом называют заменяемость элементов декоративного покрытия. Хулиганам нравится бить керамогранит. Рекомендуется ставить камеры обзора здания, наказывать виновных. Разбитое покрытие легко заменяется.

На первый взгляд создается впечатление, что демонтаж керамогранита предельно прост. Не возгорятся ли хулиганы желанием присвоить чужую собственность? Заброшенное (даже на зиму) здание пополняет, безусловно, группу риска. Осуществляя застекление балконов, многие фирмы проводят демонтаж декора, расширяя доступную хозяину площадь.

Керамогранит неприхотлив. Загрязнения смывают аппаратом высокого давления.

Вентилируемый фасад своими руками

Мастеру ничего не стоит собрать вентфасад своими руками. Фирменная система снабжается инструкцией. Компании выкладывают обучающие ролики. Качество съемки не всегда идеальное, хромает сюжет. Но понять смысл происходящего способен и новичок.

Желающий самостоятельно укомплектовать набор, имеет широкий выбор. Оцинкованная сталь становится уязвимой капризам погоды. Транспортируйте, ставьте направляющие, кронштейны предельно аккуратно. Некоторые виды профиля предназначены специально для определенного вида покрытия.

Избегайте заменять пароизоляционную мембрану полиэтиленом. Устранение этой детали полностью открывает утеплитель действию влаги. Межсезонье ударно разрушает строительные материалы. Морозостойкость утеплителя низкая. Минеральная вата станет понемногу выветриваться, нанося вред людям, снижая эффективность возведенной конструкции.

Технология вентилируемого фасада под кирпич

Вентилируемый фасад под кирпич позволяет не только украсить дом, но и улучшить внешний вид постройки. Сейчас каждое решение при обустройстве здания должно быть как минимум практичным, а фасадная система не только приятна на вид, но и вполне функциональна. Далее требуется рассмотреть все особенности вентилируемых фасадных систем.

Описание конструкции

Фасадная система устанавливается поверх стен дома и служит полноценной защитой от осадков, ветра и пр. Особенностью системы является вентиляционный зазор, который остается между стеной и панелями. Его размер может составлять от 10 до 60 мм в зависимости от климатических особенностей местности. Служит воздушная прослойка для вентиляции пространства, избавления от конденсата, который остается на стенах.

Основная же роль самого фасада — защита стен дома, утепление и украшение. Фасадные панели обычно делаются из прочного материала, который способен выдержать длительное влияние влаги, солнечных лучей, не подвержен коррозии и прочим разрушительным эффектам. Благодаря этому внешний вид дома останется без изменений даже в самую сильную непогоду и будет сохраняться на протяжении многих лет таковым.

Еще одна особенность фасадной системы в том, что внешние панели можно демонтировать и заменять отдельно от защитных слоев. Если надоел декор фасада, понадобится просто закупить другой набор, а старый можно спрятать или продать, поскольку материал многоразового использования.

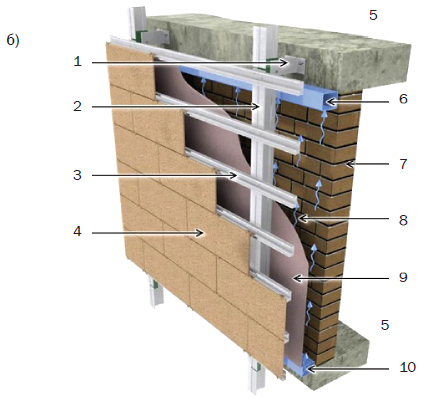

Вентилируемые фасады под кирпич имеют довольно сложную многослойную конструкцию:

Облицовочный слой, состоящий из панелей.
Подсистема — несущий каркас конструкции, который крепится к стене.
Слой защитных материалов. Здесь крепят парозащитную пленку, влагоустойчивые материалы, утеплитель, звукоизоляцию и пр.
Воздушная прослойка между стеной и защитными материалами.

Стоит заметить, что воздушная прослойка также служит своеобразным теплоизолятором, поэтому она выполняет несколько полезных функций.

Но зачем вообще нужен этот воздушный зазор, к чему такая сложность конструкции?

Между стеной и панелями существует разница температур. Когда согретый воздух от теплоизоляции взаимодействует с холодной стеной, образуются капельки — конденсат.

Он может накапливаться, делая стены влажными, что приводит к распространению грибка, плесени и прочим негативным эффектам, вплоть до частичного разрушения стен. Такое случается только при установке систем без вентиляционного зазора.

Внешний вид панелей и материал изготовления

Сайдинговые панели могут практически полностью копировать внешний вид любого строительного материала. Сейчас наибольшую популярность на рынке завоевал фасад под кирпич. Это своеобразная классика, к которой привыкли пользователи. Кирпичная кладка выглядит очень надежно и эстетично, что придает определенный стиль всему зданию.
Кроме формы и размеров кладки можно выбрать расцветку блоков. Таким образом удастся создать контрастный рисунок, узор или что-то вроде этого. В общем, слегка приукрасить опрятную, но безликую кладку.

Самые дешевые сайдинговые панели делаются из полимеров, которые с легкостью переносят практически любое внешние воздействие или дождь, или снег. Их основной недостаток — низкая прочность, из-за чего на них остаются неприятные следы, например, от ударов града. Но каркас легкий, как и сам фасад, стоят материалы дешево, поэтому и пользуются бешеной популярностью у покупателей.
Более дорогими и прочными являются системы на основе керамогранита. Панели данного вида очень тяжелые, но им абсолютно нипочем механические повреждения, поскольку они способны выдержать даже сильные удары. Кроме того, под действием ультрафиолета керамогранит не выцветает и может использоваться десятилетиями. Этот вариант подойдет тем, кто хочет не только преобразить свой дом, но и надежно защитить его.

Еще, как вариант, стоит рассмотреть плиты из фиброцемента, их сейчас также используют в качестве вентилируемого сайндинга. Преимущество материала — в высоких звукоизоляционных и теплоизоляционных свойствах, экологичности и низкой цене.
Менее популярными являются панели-металлокассеты и изделия из натурального камня.

Есть и другие варианты, но в первую очередь стоит обратить на первые три, и если не подойдет ничего из найденного, требуется рассмотреть сайдинг из менее популярных материалов — алюминия, искусственного и натурального камня.

Порядок монтажа

Технология установки вентилируемого фасада требует строгого соблюдения определенной последовательности действий:

Первое, что необходимо выполнить, — подготовить стены здания. Если здание устаревшее, рекомендуется убрать осыпающуюся штукатурку и прочий мусор.
Далее на стену монтируется подсистема, состоящая из профилей. В зависимости от выбранного набора расстояние между профилями и их форма могут значительно отличаться.
Для фиксации профилей используются кронштейны, которые закрепляются на стене здания. В зависимости от тяжести облицовочного материала несущую конструкцию следует соответственно укрепить. Например, керамогранит требует обустройства как горизонтальных, так и вертикальных профилей, а это означает, что потребуется большее количество кронштейнов.
В каркасной конструкции рекомендуется использовать металлический профиль, хотя для легких панелей можно взять дерево или гипсокартон (не рекомендуется).
Далее начинается второй этап — установка защитного слоя. Монтируется гидроизоляция и утеплитель. Проще всего использовать дюбель-зонтик для фиксации теплоизоляции на стену.
Последним этапом является установка панелей. Когда каркас готов, утеплитель и прочие элементы конструкции смонтированы, остается только закончить облицовку панелями. Обычно, панели имеют особый вид соединения по типу замка или шип-паз. Как правило, вместе с наборами к фасаду выдается и инструкция по установке. Если не уверены в том, как правильно монтировать панели на фасад, загляните туда.
Для фиксации используются кляймеры, уголки, салазки, иногда еще и зацепы. Некоторые виды сайдинга вообще крепятся на саморезы.

Заключение по теме

Вентфасады под кирпич — это крайне удобные в эксплуатации системы, которые выполняют сразу две функции — защиту и декор. Их можно использовать на старых и новых зданиях, но нужно заранее учитывать нагрузку на фундамент. Подобрав правильный цвет и текстуру панелей, вы сможете изменить внешний вид своего дома до неузнаваемости.

Осуществление монтажных работ не составит труда, даже если выполнять все самостоятельно. Никакого особого инструмента не требуется, разве что помощник, который ускорит проведение работ. Есть еще панели для отделки цоколя, которые можно сочетать вместе с фасадной системой.

Вентилируемый фасад из кирпича — Облицовка фасада дома облицовочным кирпичом

Облицовка фасада дома кирпичом или клинкером «под кирпич» популярна для отделки жилых домов и коттеджей. Компания «Стройкапитал» предлагает вам устройство вентилируемых фасадов из кирпича или клинкера на выгодных для вас условиях.

Преимущества кирпичных вентилируемых фасадов

Сочетание с технологией вентилируемого фасада — один из самых лучших способов применения кирпича. Здесь обеспечивается наиболее привлекательное сочетание цены и качества. Но это далеко не все предпочтения:

Срок службы здания увеличивается в разы.

Вам не потребуется производить ремонт вентфасада как минимум 20-25 лет, а прочность самого кирпича сопоставима с долговечностью самого строения.

Нет необходимости в дальнейшем систематического обслуживании фасада.

Кирпич или клинкер достаточно 1 раз в год или даже реже обмыть водой из шланга.

Устойчив к механическому, атмосферному, химическому, температурному воздействиям.

Облицовочный кирпич не боится ударов, он не потеряет своей привлекательности от постоянного воздействия солнечных лучей или атмосферных осадков, не покроется плесневым грибком, может в самых тяжелых климатических условиях.

Обеспечивает комфортный температурный режим внутри здания.

Конструкция вентфасада не позволяет скапливаться влаге на несущей стене, тем самым предотвращается появление плесневого грибка внутри здания. Кроме того, усиливается теплозащита здания, что позволяет снизить теплопотери в холодное время года и не допустить сильного прогрева стен летом.

Обеспечивает высокую звукоизоляцию.

Конструкция вентилируемого фасада вкупе с облицовочным кирпичом в значительной степени увеличивает звукоизоляцию здания.

Имеется возможность дополнительного утепления здания без больших материальных вложений.

При реконструкции здания не потребуется проведения отдельных работ по утеплению. Вложения окупятся довольно быстро за счет дальнейшей экономии энергии.

Простая технология монтажа.

Монтаж может выполняться в любой период года. При этом нет специальных требований к поверхности несущих стен.

Большие возможности в реализации архитектурных решений.

Цветовая гамма облицовочного кирпича или клинкера очень разнообразна. Кроме этого материал позволяет создавать и сложные архитектурные формы.

Сделайте свое здание действительно уникальным! Вам достаточно просто позвонить нам, чтобы узнать все условия производства работ на вашем объекте.

Вентилируемый фасад под кирпич

Вентилируемый фасад под кирпич на сегодня считается очень популярной отделкой на рынке строительных материалов. Эти материалы могут использоваться для облицовки строящихся зданий в Москве, а также для реконструкции старых сооружений. Это позволит домам дышать и гарантирует отличные показатели сбережения тепла. Важное преимущество инновационных вентилируемых систем в том, что между стенами здания и его основным покрытием для защиты остается небольшой зазор, в котором присутствует воздух. Через этот зазор прекрасно испаряется влага с поверхности конструкции.

Особенности

Главным отличием кирпичного вентфасада является его долговечность, он будет иметь презентабельный вид дольше, чем вентфасады из натурального камня или настоящего кирпича. Такой кирпичный фасад без особого ухода может простоять несколько десятков лет. На протяжении этого времени кладка будет защищать стены дома, сохраняя их основные характеристики и привлекательный вид. Помимо этого, такой навесной материал будет гарантировать надежную защиту для утеплителя.

При этом стоит учитывать, что технология возведения такого фасада для частного дома потребует значительных финансовых вложений. В процессе строительства потребуется купить не простой кирпич, а специальный — клинкерный или облицовочный. Он отличается большей плотностью, в нем практически отсутствуют пустоты. Это гарантирует большую морозостойкость, устойчивость к атмосферным явлениям и т.д.

Достаточно большой вес такой плитки требует крепления на каркасе или кронштейнах. Такому фасаду потребуется собственный фундамент, который сможет выдержать его значительный вес.

Этапы работ

Монтажные работы в Москве по установке этого вида фасада значительно отличаются от монтажа вентилируемого фасада из остальных материалов. В первую очередь идет подготовка, так как фасад может весить несколько тонн, устанавливать его непосредственно на землю нельзя. Для этого потребуется подготовка фундамента дома. Установка стен начинается с монтажа креплений, для этого используются специальные дюбель-гвозди для утеплителя.

После того, как основание подготовлено, необходимо установить утеплитель, лучший вариант под вентфасад в Москве – это пенопласт, позволяющий отказаться от дополнительной гидроизоляции.

Отступая примерно 20-25 мм от пенопласта можно укладывать панель – кирпич. Делать это необходимо очень внимательно, так как допущение даже небольшой погрешности может привести к снижению срока службы всего фасада. Свободные концы гвоздей необходимо оставить между фасадными кирпичами, это будет гарантией надежного сцепления при возможных колебаниях почвы в разные сезоны.

Укладывая первый ряд материала, следует предусмотреть небольшие отверстия для вентиляции, для этого можно оставить между отдельными кирпичами около 3-4 см зазора. В последнем ряду также необходимо оставить зазоры, чтобы была возможность отвода влаги.

После завершения монтажа кирпич можно покрыть слоем краски, придав дополнительную защиту от частых перепадов температуры и влажности.

Достоинства фасада под кирпич

Такое решение имеет определенные преимущества:

не требуется дополнительного обслуживания фасада, достаточно просто помыть его раз в год из шланга;
снижение потерь тепла, экономия на топливе;
устойчивость к различным механическим нагрузкам;
простой монтаж.

Выбор в пользу кирпичного вентилируемого фасада гарантирует вам сохранение внешнего вида сооружения до 70 лет при условии правильной укладки.

При всех этих достоинствах необходимо понимать, что данный вид фасада требует обязательного наличия фундамента, что повышает общую цену строительства.

Вентилируемый фасад, технология создания конструкции и обзор материалов

Современное строительство не стоит на месте, поэтому с каждым годом разрабатываются идеи, которые позволяют делать строения наиболее прочными, крепкими и долговечными. Навесной вентилируемый фасад технология монтажа которого будет описана ниже, является популярной системой, установка и изготовление которой отличается от обычных облицовок стен.

Конструктивные особенности

С недавних пор на внешние стены многих строений стали устанавливать подсистемы для вентилируемых фасадов. Перед тем как начать установку или демонтаж вентилируемых фасадов, стоит рассмотреть подсистемы для вентилируемых фасадов, а именно их конструктивные особенности, составные элементы и их сооружение. Монтаж вентилируемых фасадов напрямую зависит от знания всех составляющих компонентов этих конструкций.

В состав домов входят следующие слои вентилируемых фасадов:

крепеж — в качестве крепежа к фасаду могут применяться дюбеля и шурупы, элементы для крепления (кляммеры, заклепки), различные крепления соединительного типа: каркасный профиль, кронштейны;
утеплительные элементы — навесной вентилируемый фасад обязательно дополняется теплоизоляционными материалами. В качестве утеплителя многие профессионалы советуют использовать минераловатные плиты, пенополиуретановый материал;
мембрана защитного типа — этот элемент устраняет попадание воды, ветра на уязвимую поверхность. Конструкция не вбирает в себя атмосферные осадки, не боится воздействий сезонной влажности, частых перепадов температурных режимов;
вентиляция — она делается в виде слоя, который предоставляет возможность для вентилирования, предотвращает потерю тепла, а также препятствует нагреванию в жаркие дни;
внешний отделочный слой — делается из разных типов материала. Вентилируемый фасад из керамогранита является самым прочным, крепким. Изготавливается из пластика, дерева, стали, фиброцемента, камня и из других материалов.

Элементы конструкции вентилируемого фасада

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Вентиляция имеет главное положительное качество — она выполняет не только защитную основу для внешних стен, но и применяется в виде утеплителя.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
это материал не подвержен коррозийным воздействиям;
благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
обладает шумоизолирующими и антивибрационными свойствами;
монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

Керамогранит

Керамогранит — широко применяется в различных строительных работах. Монтаж вентилируемого фасада из керамогранита имеет целый достоинства

изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
обладают высокой морозостойкостью;
не подвергаются влиянию бытовой и атмосферной химии;
высокая устойчивость к загрязнениям;
вентиляция обладает экологичностью.

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
кассеты имеют высокую устойчивость к постоянным перепадам температуры;
большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

прочность;
долговечность — конструкции из натурального камня смогут прослужить вечно;
обладает высочайшей устойчивостью к осадкам;
природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

обеспечивает высокое утепление;
устраняет различные дефекты стены, которые ярко выделяются;
создает дополнительную прочность всего сооружения;
обладает звукоизоляционными свойствами;
повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Все комплектующие для вентилируемого фасада должны быть в полном объеме, потому что именно от них зависит полноценная установка всех элементов облицовки.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс. При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Видео

В видео показаны этапы монтажа вентилируемой системы.

28-02 ТК «Технологическая карта на облицовку кирпичом вентилируемых фасадов из сборных железобетонных плит с прокладкой утеплителя»

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

ПРОЕКТНО—КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ
ИНСТИТУТ ПРОМЫШЛЕННОГО СТРОИТЕЛЬСТВА
ОАО ПКТИПРОМСТРОЙ

УТВЕРЖДАЮ

ГЕНЕРАЛЬНЫЙ ДИРЕКТОР, К.Т.Н.

______________ С.Ю. ЕДЛИЧКА

«_18_» ________10_______ 2002 Г.

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ОБЛИЦОВКУ КИРПИЧОМ ВЕНТИЛИРУЕМЫХ
ФАСАДОВ ИЗ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ
С ПРОКЛАДКОЙ УТЕПЛИТЕЛЯ

28-02 ТК

ГЛАВНЫЙ ИНЖЕНЕР

_______________ А.В. КОЛОБОВ

НАЧАЛЬНИК ЛАБОРАТОРИИ

_______________ Б.И. БЫЧКОВСКИЙ

2002

«Технологическая карта на облицовку кирпичом вентилируемых фасадов с прокладкой утеплителя» разработана для жилых домов из сборных железобетонных конструкций и содержит решения по организации и производству облицовочных работ в процессе монтажа строительных конструкций с целью обеспечения качества облицованных поверхностей, повышения тепловой защиты жилого дома, снижения материально-технических и трудовых затрат.

В технологической карте приведены область применения, организация и технология строительного процесса, требования к качеству и приемке выполняемых работ, требования техники безопасности и охраны труда, экологической и пожарной безопасности, потребность в материально-технических ресурсах, технико-экономические показатели.

Технологическая карта предназначена для инженерно-технических работников, бригадиров и рабочего персонала строительных организаций, занятых подготовкой и проведением работ по облицовке сборных железобетонных стен жилых домов с вентилируемым фасадом с прокладкой утеплителя, а также выполнением производственного контроля качества облицовочных работ.

Технологическая карта разработана сотрудниками ОАО ПКТИпромстрой.

Покровская Е.В. - разработка, компьютерная графика и обработка карты;

Бычковский Б.И. — общее техническое руководство, корректура и нормоконтроль;

Холопов В.Н. — техническое руководство разработки;

к.т.н. Едличка С.Ю. — общее руководство разработкой технологических карт.

Технологическая карта не заменяет ППР. (см. СНиП 3.01.01-85*)

СОДЕРЖАНИЕ

1.1 Технологическая карта разработана на облицовку кирпичом вентилируемых фасадов с прокладкой утеплителя. В качестве ограждающих конструкций приняты стены из сборных железобетонных плит.

1.2 Карта предназначена для производства наружных облицовочных работ с применением кирпичей и теплоизоляционного материала в виде пенополистирольных плит, образующих промежуточный утепленный слой между облицовкой и стеной из сборных железобетонных конструкций. Конструкция принятой в технологической карте стены жилого дома с утепляющим слоем представлена на рисунках 1 и 2.

1.3 Карта разработана с учетом требований СНиП 3.01.01-85*, СНиП 3.03.01-87, ГОСТ 379-95, ГОСТ 7484-78, ГОСТ 15588-86, ГОСТ 28013-98 и в соответствии с «Руководством по разработке технологических карт в строительстве» (ЦНИИОМТП, М., 1998).

1.4 Организация и производство работ, предусмотренных настоящей технологической картой, должны осуществляться с соблюдением требований техники безопасности согласно СНиП 12-03-2001 и СНиП III-4-80*.

1.5 Привязка технологической карты к конкретным объектам и местным условиям производства работ состоит в уточнении объемов работ, данных потребности в трудовых и материально-технических ресурсах и корректировке календарного плана производства работ.

2.1 Технология производства облицовочных работ основана на применении следующих строительных материалов и изделий:

— кирпич, соответствующий ГОСТ 379-95 и ГОСТ 7484-78, технические характеристики, которых приведены в таблице 1;

— плиты теплоизоляционные из пенополистирола марки 25, 35 и 50 по ГОСТ 15588-86;

— растворы строительные по ГОСТ 28013-98;

— монтажные связи (анкера) длиной, установленной проектной организацией, из проволоки диаметром 4 мм из стали Вр I по ГОСТ 6727-80* или арматурной стали (анкера: Ø 10 АI по ГОСТ 10922-90).

Рисунок 1 — Вариант конструктивного решения стенового ограждения жилого дома с прокладкой утеплителя и облицовкой кирпичом в простенках

Рисунок 2 — Вариант конструктивного решения стенового ограждения жилого дома с прокладкой утеплителя и облицовкой кирпичом в местах примыкания плит перекрытия

Таблица 1 - Технические характеристики кирпича

Наименование	Размеры, мм			Марка	Марка по морозостойкости	Плотность, кг/м³
Наименование	длина	ширина	толщина	Марка	Марка по морозостойкости	Плотность, кг/м³
Кирпич керамический	250	120	65	300, 250, 200, 150, 125, 100, 75	Мрз 25, Мрз 35, Мрз 50
Кирпич силикатный одинарный	250	120	65	75, 100, 125, 150, 175, 200, 250, 300	F15, F25, F35, F50	До 1500 — пористый, свыше 1500 — плотный
Примечание — По согласованию с потребителем допускается использование силикатного утолщенного кирпича размерами 250´120´88 мм.

2.3 До начала работ по облицовке стен вентилируемых фасадов должны быть доставлены на стройплощадку и подготовлены к работе навесные площадки, необходимые приспособления, инвентарь и материалы, очищена рабочая зона от мусора и обеспечен свободный доступ к рабочим местам, а также должен быть закончен монтаж плит перекрытий одного этажа захватки, причем монтажные работы над зоной производства облицовочных работ не должны производиться.

2.4 Доставку кирпича на объект осуществлять в специально оборудованных бортовых машинах в соответствии с правилами перевозок грузов и требованиями документации по погрузке и креплению грузов на поддонах вместимостью по 200 шт., соответствующих ГОСТ 18343-80. Для транспортировки силикатного кирпича используют устройство для пакетной перевозки согласно ГОСТ 23421-79. Раствор на объект доставлять авторастворовозом СБ-89 или растворосмесителями типа СБ-69, СБ-92 и др. с выгрузкой в установку для перемешивания и выдачи раствора УБ-342 или МС-353 (или СО-126).

2.5 Разгрузку кирпича с автомашин и подачу на склад осуществляют в пакетах на поддонах, а к рабочему месту — монтажным краном после монтажа плит перекрытия соответствующего этажа. Кирпич с перекрытия на навесную площадку подается вручную по мере надобности. Раствор на рабочее место подают инвентарным раздаточным бункером объемом 1 м³ с перегрузкой в металлические ящики объемом 0,35 м с заполнением их раствором по 0,25 м³.

2.6 Пенополистирольные плиты поставляют упакованными в транспортные пакеты высотой 0,9 м. При толщине плит пенополистирольных 150 мм транспортные пакеты формируют из 6 плит, при назначении плит других толщин пакеты формируют согласно указаниям проекта. На боковой грани плиты или пакета наносится штамп ОТК предприятия-изготовителя, тип и марка плиты.

2.7 Плиты в пакетах транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов. Хранение плит осуществляется в крытых складах, а на стройплощадке допускается хранение под навесом на подкладках, защищающим плиты от воздействия атмосферных осадков и солнечных лучей. Высота штабеля не должна превышать 3 м.

На перекрытия плиты подаются в контейнерах монтажным краном, а к месту работы — вручную.

2.8 По мере окончания материала на перекрытии по требованию каменщиков краном подается новая партия кирпича, раствора, утеплителя и крепежных элементов, при этом должны строго соблюдаться требования техники безопасности. Расстроповку груза могут производить каменщики, прошедшие обучение и имеющие удостоверения такелажников (стропальщиков).

2.9 Поверхности, подлежащие облицовке, не должны иметь отклонений, превышающих допуски, установленные ГОСТ 11024-84* и ГОСТ 13015.0-83*. Стены, подлежащие облицовке, должны иметь:

— прочность бетона в конструкции, соответствующую проектной;

— влажность бетона не более 4 %;

— анкера или другие крепежные элементы, устанавливаемые при изготовлении стеновых панелей здания согласно проекту.

2.10 К бетонным поверхностям стен, подлежащих облицовке, предъявляются следующие требования:

— поверхности стен должны быть очищены от наплывов бетона, цоколь и опорные балки от строительного мусора;

— неровности и перепады более 1 см должны быть устранены, а трещины разделаны и затерты цементно-песчаным раствором;

— допускаемые отклонения поверхности стен при проверке двухметровой рейкой должны находиться в пределах ± 5 мм;

— анкера для крепления монтажных связей должны выступать над плоскостью наружной стены на 30 мм, если нет других указаний в проекте.

2.11 Шаг анкеров по высоте и ширине облицовываемой поверхности стены устанавливает проектная организация. Варианты расстановки анкеров в стеновых панелях различной конфигурации представлены на рисунке 3.

Рисунок 3 — Варианты расстановки анкеров в стеновых панелях

2.12 Облицовка стен из сборных железобетонных плит облицовочным кирпичом состоит из следующих операций:

— укладка кирпича вертикальных рядов между анкерами;

— протяжка монтажной связи сквозь анкера;

— установка теплоизоляционной плиты на место с ее закреплением враспор после кладки 4 — 5 рядов кирпича;

— укладка монтажной связи в стык кладки вертикальных рядов и облицовочного ряда;

— кладка наружных стен из облицовочного кирпича толщиной 120 мм с организацией зазора в 30 мм;

— установка заранее изготовленных фиксаторов размером 30´50 мм из пенополистирола.

2.13 Окончательная установка теплоизоляционных плит производится после их подготовки к конкретному месту установки. Плиты устанавливаются между вертикальными рядами кирпичной кладки. Крепление плит осуществляется с помощью фиксаторов из пенополистирола в соответствии с проектом. Пример раскладки теплоизоляционных пенополистирольных плит, ширина которых согласно проекту принята равной шагу между уложенными вертикальными рядами кирпичей, показан на рисунке 4. Оптимальной длиной плит утеплителя при работе с ними на навесных площадках можно принять размер в 1,0 ÷ 1,3 м.

Рисунок 4 — Примеры раскладки теплоизоляционных пенополистирольных плит

2.14 В процессе производства работ в период выпадения атмосферных осадков и при перерывах в работе следует принимать меры по защите утеплителя от намокания.

2.15 Отклонения теплоизоляционного слоя от проектных размеров должно быть не более:

— по толщине от +10 % до минус 5 %;

— по объемному весу минус 5 %.

2.16 Кирпичную кладку облицовки устраивают в следующей технологической последовательности:

— подготовка рабочих мест каменщиков;

— кирпичная кладка облицовки и вертикальных рядов кладки с укладкой монтажных связей и расшивкой швов. В промежутке производится установка плит утеплителя.

Процесс кирпичной кладки состоит из следующих операций:

— установка и перестановка причалки;

— подача кирпичей и раскладка их на стене;

— перелопачивание, подача, растирание и разравнивание раствора на стене;

— укладка монтажных связей по облицовочному ряду;

— укладка кирпичей в конструкцию;

— расшивка швов;

— проверка правильности выложенной кладки;

— установка фиксаторов из пенополистирола враспор.

Кирпичная кладка облицовки выполняется из цельного кирпича с перевязкой швов в ¹/₂ кирпича по длине рядов. В отдельных местах для обеспечения перевязки устанавливается кирпич других размеров согласно проекту. Варианты принятых в рабочих чертежах кладочных планов простенков представлены на рисунке 5.

Рисунок 5 — Варианты кладочных планов простенков

При устройстве облицовки навесные площадки в зависимости от ее грузоподъемности загружаются кирпичом, а ящик-контейнер — раствором.

2.17 Отделка участка и всей поверхности интерьера и фасада облицовочными изделиями разного цвета, фактуры, текстуры и размеров должна производиться с подбором всего рисунка поля облицовки в соответствии с проектом.

2.18 Кладку облицовки ведет звено «двойка», состоящее из каменщиков 5 и 3 разрядов. Звено должно быть закреплено за выделенной ему делянкой на весь период кладки облицовки. Кладка ведется с наружной стороны стены с навесных площадок и балконов.

До начала кладки облицовки устанавливают и закрепляют угловые и промежуточные порядовки. Их выполняют по отвесу и нивелиру. Засечки для каждого ряда на всех порядовках должны быть в одной горизонтальной плоскости.

Порядовки устанавливаются на углах, в местах пересечения и примыкания стен, а также на прямых участках стен — на расстоянии 10 — 15 м одна от другой. Закрепив и выверив порядовки на углах стен, выкладывают маяки в виде убежной штрабы. При укладке наружной стенки облицовки верхний причальный шнур устанавливают для каждого ряда, натягивая его на уровне верха укладываемых кирпичей с отступом от вертикальной плоскости кладки на 1 - 2 мм.

Каменщик 5 разряда (К-1) закрепляет и натягивает причальный шнур. Закончив кладку очередного ряда облицовки, каменщик 5 разряда (К-1) ослабляет на порядовке фиксатор натяжения причального шнура. Затем, одной рукой поднимая хомутик, а другой, поддерживая порядовку, устанавливает хомутик на риске следующего ряда и закрепляет его винтом. Натянув шнур, проверяет его горизонтальность.

Каменщик 3 разряда (К-2) раскладывает кирпичи вплотную один к другому, на расстоянии трех кирпичей от начала кладки, оставляя место для расстилки раствора. Так укладывает 6 кирпичей, после чего расстилает раствор. Перед подачей раствора каменщик 3 разряда (К-2) перелопачивает его в ящике до получения однородной массы. Затем лопатой подает раствор на стену, и, поставив лопату наклонно на боковую грань, расстилает его грядкой шириной около 10 см, толщиной 2 — 2,5 см и длиной 75 см. После того как каменщик 5 разряда уложит три кирпича, каменщик 3 разряда укладывает раствор еще под три кирпича.

Каменщик 5 разряда (К-1) ведет кладку «вприжим». Сначала кельмой разравнивает раствор под три кирпича; затем, держа кирпич левой рукой в наклонном положении, тычковой гранью загребает часть разостланного раствора и двигает его к ранее уложенному кирпичу, создавая полный вертикальный шов. После этого выравнивает кирпич заподлицо с поверхностью стены, легкими ударами ручки кельмы осаживая кирпич до уровня причального шнура с тем, чтобы зазор между шнуром и кирпичом не превышал 1 — 2 мм. Выжатый на лицевую поверхность стены раствор подрезает кельмой и забрасывает в вертикальный шов кладки. Затем укладывает еще три кирпича на этом же участке.

Установка монтажных связей и расшивка швов осуществляется каменщиком 3 разряда (К-2) одновременно с кладкой, причем сначала расшиваются горизонтальные швы, а затем вертикальные. Операция расшивки швов выполняется в два приема: сначала широкой частью расшивки, а затем более узкой после затирки поверхности шва ветошью.

Приемы труда по комплексу работ, связанных с облицовкой вентилируемых сборных железобетонных стен с установкой плит утеплителя, представлены схематично на рисунке 6.

1 Установка пенополистирольных плит

2 Протяжка монтажной связи сквозь анкер

3 Установка порядовки

4 Раскладка кирпича

5 Кладка кирпича

6 Расшивка швов

Рисунок 6 — Приемы труда

2.20 Для улучшения качества кладки угловой части фасада здания рекомендуется применять шаблоны из досок, оструганных с наружной и отфугованных с внутренней рабочей стороны.

2.21 При кладке облицовочного кирпича особое внимание уделяется полноте заполнения швов раствором, правильности положения каждого кирпича, вертикальности кладки в целом. Толщина горизонтальных швов кладки должна составлять 12 мм, вертикальных — 10 мм. Толщина швов, в которую укладываются усы монтажных связей, должна превышать диаметр проволоки (или сумму диаметров пересекающихся стержней) не менее чем на 4 мм при толщине шва не более 16 мм.

2.22 Организация рабочих мест каменщиков при укладке монтажной связи, установке теплоизоляционных плит и кирпичной кладке облицовки должна соответствовать рекомендуемой ниже схеме по рисунку 7.

Условные обозначения:

1 — существующая железобетонная стена;

2 — выступающая часть анкеров;

3 — установленная монтажная связь;

4 — установленные теплоизоляционные плиты;

5 — укладываемая кирпичная облицовка;

6 — поддоны с облицовочным кирпичом;

7 — ящик с раствором;

8 — ящик с фиксаторами и монтажными связями;

9 — место складирования утеплителя;

— рабочие места каменщиков.

Рисунок 7 — Схема организации рабочего места

2.23 После окончания облицовочных работ на первой захватке каменщики переходят на вторую захватку, законченную монтажом стеновых панелей и плит перекрытия вышерасположенного этажа.

2.24 При производстве работ в зимних условиях следует руководствоваться следующими указаниями:

2.24.1 Кладку облицовочного кирпича рекомендуется выполнять на цементных, цементно-известковых и цементно-глинистых растворах. Состав строительного раствора заданной марки для зимних работ, подвижность и сроки сохранения подвижности устанавливает проектная организация и контролирует предварительно строительная лаборатория.

Возведение облицовки следует выполнять равномерно по всей захватке, не допуская разрывов по высоте более чем на ¹/₂ этажа. При кладке глухих участков и углов разрывы допускаются высотой не более ¹/₂ этажа и выполняются штрабой.

Не допускается при перерывах в работе укладывать раствор на верхний ряд кладки. Для предохранения от обледенения и заноса снегом на время перерыва в работе верх кладки следует накрывать.

2.24.2 Кладку облицовки из кирпича в зимних условиях допускается возводить:

— с противоморозными добавками на растворах не ниже марки М50;

— на обыкновенных (без противоморозных добавок) растворах с последующим своевременным упрочнением кладки прогревом;

— способом замораживания на обыкновенных (без противоморозных добавок) растворах не ниже марки 10 при условии обеспечения достаточной несущей способности конструкций в период оттаивания (при нулевой прочности раствора).

2.24.3 Применение растворов с противоморозными добавками должно быть согласовано с проектной организацией.

Кладку на растворах с химическими добавками ведут на открытом воздухе так же, как и кладку способом замораживания на обычных подогретых растворах, но с обязательным соблюдением требований специальных инструкций.

Растворная смесь с химическими добавками в момент укладки должна иметь температуру не ниже 5 °С. Замерзший, а затем отогретый горячей водой раствор использовать запрещается.

2.24.4 Кладку способом прогрева конструкций необходимо выполнять с соблюдением следующих требований:

— утепленная часть сооружения должна оборудоваться вентиляцией, обеспечивающей влажность воздуха в период прогрева не более 70 %;

— нагружение прогретой кладки допускается только после контрольных испытаний и установления требуемой прочности раствора отогретой кладки;

— температура внутри прогреваемой части здания в наиболее охлажденных местах (у наружных стен на высоте 0,5 м от пола) должна быть не ниже 10 °С.

Глубина оттаивания кладки, продолжительность оттаивания, прочность растворов, твердеющих при различных температурах, принимается в соответствии со СНиП 3.03.01-87.

2.24.5 При кладке способом замораживания растворов (без противоморозных добавок) необходимо соблюдать следующие требования:

— выполнять работы следует одновременно по всей захватке;

— во избежание замерзания раствора его следует укладывать не более чем на два смежных кирпича при выполнении версты;

— на рабочем месте каменщика допускается запас раствора не более чем на 30 — 40 мин. Ящик для раствора необходимо утеплять или подогревать. Использование замерзшего или отогретого горячей водой раствора не допускается.

При устройстве кладки способом замораживания следует учитывать величину осадки кладки во время оттепели.

Температура раствора в момент его укладки должна соответствовать показателям, приведенным в таблице 2.

Таблица 2 - Температура раствора в момент его использования

2.25 Окончательный выбор варианта производства работ в зимних условиях с использованием химических добавок, прогрева или замораживания кладки осуществляет исполнитель работ в рабочем порядке при согласовании с проектной организацией.

3.1 Работы по устройству облицовки здания кирпичом должны производиться только при наличии полного комплекта документации, утвержденной в установленном порядке.

3.2 Контроль качества облицовочных работ должен осуществляться специальными службами строительных организаций.

3.3 Производственный контроль качества должен включать входной контроль рабочей документации, кирпича лицевого, цементно-песчаного раствора, теплоизоляционных материалов, анкеров и монтажных связей, предназначенных для устройства облицовки фасада кирпичом с одновременным утеплением наружных стен из сборных железобетонных плит, операционный контроль технологических процессов и приемочный контроль облицованной поверхности вентилируемых фасадов жилого дома.

3.4 При входном контроле рабочей документации проводится проверка ее комплектности и достаточности содержащейся в ней технической информации для производства облицовочных работ. При входном контроле кирпича, цементно-песчаного раствора, плитных теплоизоляционных материалов, монтажных связей и анкеров проверяется соответствие этих изделий стандартам, наличие сертификатов соответствия, гигиенических и пожарных документов, паспортов и других сопроводительных документов.

3.5 Каждая партия поставляемых на стройплощадку строительных материалов должна соответствовать следующим требованиям:

— кирпич лицевой:

а) отбитости и притупленности углов и ребер, шероховатости, трещины и другие повреждения на лицевых поверхностях не допускаются;

б) на лицевой поверхности не должно быть отколов, пятен, выцветов и других дефектов, видимых на расстоянии 10 м на открытой площадке при дневном освещении;

в) цвет, рисунок рельефа и другие показатели внешнего вида лицевой поверхности изделий должны соответствовать утвержденному в установленном порядке образцу-эталону;

г) наличие глины, песка, извести и посторонних включений размером свыше 5 мм на лицевой поверхности не допускаются, в изломе допускается в количестве не более 3;

д) допускаемые отклонения от номинальных размеров и показателей внешнего вида лицевой поверхности кирпича не должны превышать на одном изделии величин, указанных в таблице 3;

Таблица 3 - Допускаемые отклонения для кирпичей

Наименование показателей	Отклонения для кирпичей
Наименование показателей	керамического лицевого	силикатного
Отклонения от размеров, мм, не более: — по длине	± 4	± 2
— по ширине	± 3	± 2
— по толщине	+3	± 2
— по толщине	-2	± 2
Неперпендикулярность граней и ребер кирпича и камня, отнесенная к длине 120 мм, мм, не более	2	—
Непараллельность граней, мм, не более	—	+2
Непрямолинейность лицевых поверхностей и ребер, мм, не более:
— по ложку	3	—
— по тычку	2	—
Отбитость углов глубиной от 10 до 15 мм, шт.	—	3
Отбитости, притупленности ребер глубиной от 5 до 10 мм, шт.	1	3
Шероховатости или срыв грани глубиной, мм	—	5
Трещины на всю толщину изделия протяженностью по постели до 40 мм, шт.	—	1
Отдельные посечки шириной не более 0,5 и длиной до 40 мм на 1 дм² лицевой поверхности, шт., не более	2	—

— цементно-песчаные растворы:

а) подвижность цементно-песчаного раствора должна соответствовать глубине погружения стандартного конуса, равной 6 — 8 см;

б) марка цементно-песчаного раствора М-100;

— плиты пенополистирольные, используемые в качестве теплоизоляционных материалов:

а) номинальные размеры плит должны быть:

по длине — от 900 до 5000 мм с интервалом через 50 мм;

по ширине — от 500 до 1300 мм с интервалом через 50 мм;

по толщине — от 20 до 500 мм с интервалом через 10 мм.

Предельные отклонения плит пенополистирольных от номинальных размеров, контролируемых при входном контроле, не должны превышать данных таблицы 4.

Таблица 4 — Предельные отклонения размеров плит пенополистирольных

Наименование показателей	Предельные отклонения
По длине:
для плит длиной до 1000 мм включительно	± 5
для плит длиной свыше 1000 до 2000 мм включительно	± 7,5
для плит длиной свыше 2000 мм	± 10
По ширине:
для плит шириной до 1000 мм включительно	± 5
для плит шириной свыше 1000 мм	± 7,5
По толщине:
для плит толщиной до 50 мм	± 2
для плит толщиной свыше 50 мм	± 3
Разность диагоналей не более, мм:
для плит длиной до 1000 мм	5
для плит длиной свыше 1000 до 2000 мм	7
для плит длиной свыше 2000 мм	13

б) отклонение от плоскостности грани плиты не должно превышать 3 мм на 500 мм длины грани;

в) плотность теплоизоляционных плит из пенопласта полистирольного должна соответствовать проекту;

г) показатели физико-механических свойств, по которым проверяют качество плит, должны соответствовать нормам, указанным в таблице 5.

Таблица 5 - Физико-механические свойства плит пенополистирольных

Наименование показателей	Норма для плит марок
	высшей категории качества							первой категории качества
	15	25		35		50		15	25		35		50
Плотность, кг/м³	До 15,0	От 15,1		От 25,1		От 35,1		До 15,0	От 15,1		От 25,1		От 35,1
Плотность, кг/м³	До 15,0	до 25,0		до 35,0		до 50,0		До 15,0	до 25,0		до 35,0		до 50,0
Прочность на сжатие при 10 % линейной деформации, МПа, не менее	0,05	0,10		0,16		0,20		0,04	0,08		0,14		0,16
Предел прочности при изгибе, МПа, не менее	0,07	0,18		0,25		0,35		0,06	0,16		0,20		0,30
Теплопроводность в сухом состоянии при (25 ± 5) °С, Вт/(м*К), не более	0,042	0,039		0,037		0,040		0,043	0,041		0,038		0,041
Время самостоятельного горения плит типа ПСБ-С, с, не более	4							4
Влажность плит, отгружаемых потребителю, %, не более	12							12
Водопоглощение за 24 ч, % по объему, не более	3,0		2,0		2,0		1,8	4,0	3,0	2,0		2,0

Каждую партию плит сопровождают документом о качестве согласно ГОСТ 15588-86, в котором указывают:

— наименование предприятия-изготовителя или его товарный знак;

— дату изготовления;

— наименование продукции и номер партии;

— марку и тип плит;

— количество плит в партии и в каждом пакете;

— обозначение стандарта;

— штамп ОТК;

— результаты испытаний;

— изображение государственного Знака качества для продукции, которой он присвоен.

При проведении входного контроля необходимо убедиться в наличии актов на скрытые работы для подготовки работ под облицовку.

3.6 Операционный контроль осуществляется в ходе выполнения технологических операций по устройству теплоизоляционного слоя и кирпичной кладки облицовки для обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению.

При операционном контроле качества проверяется соблюдение технологий выполнения работ, соответствие выполнения работ рабочим чертежам, строительным нормам, правилам, стандартам. Основным документом при операционном контроле является СНиП 3.03.01-87, который устанавливает требования, соблюдаемые при производстве облицовочных работ и указанные в таблице 6.

Таблица 6 - Требования к производству облицовочных работ

Технические требования	Предельные отклонения, мм	Контроль (метод, объем, вид регистрации)
Допускаемые несовпадения профиля на стыках архитектурных деталей и швов, мм:	—	Измерительный, не менее 5 измерений на 50 - 100 м² поверхности или на отдельном участке меньшей площади в местах, выявленных сплошным визуальным осмотром, журнал работ.
керамическими, стеклокерамическими и другими изделиями в наружной облицовке — до 4	—
Неровности плоскости (при контроле двухметровой рейкой), мм:	—
керамическими, стеклокерамическими и другими изделиями в наружной облицовке — до 3	—
Отклонения ширины шва облицовки керамическими, стеклокерамическими и другими изделиями (внутренней и наружной облицовке)	± 0,5
Облицованная поверхность отклонения от вертикали (мм на 1 м длины):	Не более 5 на этаж	Измерительный, не менее 5 измерений на 50 - 70 м² поверхности.
керамическими, стеклокерамическими и другими изделиями в наружной облицовке — 2	Не более 5 на этаж
Отклонения расположения швов от вертикали и горизонтали (мм на 1 м длины) в облицовке, мм:	—
керамическими, стеклокерамическими и другими изделиями в наружной облицовке — до 2	—

Результаты операционного контроля фиксируются в журнале производства работ.

3.7 При приемочном контроле производится проверка качества выполненных работ с составлением актов освидетельствования скрытых работ (установка монтажных связей и устройство теплоизоляции).

3.8 Состав и содержание операций производственного контроля качества работ приведены в таблице 7.

Таблица 7 - Перечень технологических процессов, подлежащих контролю

№ п/п	Наименование технологических процессов, подлежащих контролю	Предмет контроля	Способ контроля	Время проведения контроля	Ответственный за контроль	Технологические характеристики оценки качества
1	2	3	4	5	6	7
1	Установка монтажных связей	Диаметр проволоки	Измерительный. Штангенциркуль, журнал работ	В процессе производства работ	Мастер, прораб	Диаметр проволоки 4 мм
2	Установка теплоизоляционных плит с креплением их фиксаторами	Толщина теплоизоляционного слоя, наличие фиксаторов	Измерительный. Линейка Л-150 по ГОСТ 427-75*, журнал работ	В процессе производства работ	Мастер, прораб	Толщина устанавливается проектом: отклонения по толщине от +10 % до минус 5 %
2		Установка монтажных связей и заделка кирпичом	Визуальный. Журнал работ	В процессе производства работ	Мастер, прораб	Места установки и их количество устанавливается проектом
3	Кирпичная кладка облицовки	Отклонения толщины швов	Измерительный. Линейка Л-150 по ГОСТ 427-75*. Горизонтальный.	В процессе производства работ	Мастер, прораб


						-2; +3 мм
			Вертикальный, журнал работ			-2; +3 мм
			Вертикальный, журнал работ			-2; +2 мм
		Отклонение поверхности и углов кладки: на один этаж;	Измерительный. Геодезическая исполнительная схема	В процессе производства работ	Мастер, прораб


						10 мм
		на здание более двух этажей
		на здание более двух этажей				30 мм
		Отклонение рядов кладки от горизонтали на 10 м длины	Измерительный. Геодезическая исполнительная схема	В процессе производства работ	Мастер, прораб	15 мм
		Неровности вертикальной поверхности кладки при накладывании рейки длиной 2 м	Технический осмотр, журнал работ	В процессе производства работ	Мастер, прораб	10 мм
		Правильность перевязки швов, их толщина и заполнение	Технический осмотр, измерительный, журнал работ	В процессе производства работ	Мастер, прораб	Сплошной
		Внешний вид облицованной поверхности	Визуальный, журнал работ	После окончания работ по устройству облицовки	Мастер, прораб	Сплошной

4.1 При выполнении работ по облицовке вентилируемых фасадов зданий из сборных железобетонных конструкций кирпичом с укладкой утеплителя необходимо соблюдать требования, изложенные в СНиП 12-03-2001 и СНиП III-4-80*.

Все рабочие, занятые на этих работах, должны пройти вводный инструктаж и инструктаж по технике безопасности на рабочем месте согласно ГОСТ 12.0.004-90, при работе с механизмами, инструментами, материалами, а также должны быть обучены безопасным методам и приемам работ с применением навесных площадок согласно требованиям инструкций завода-изготовителя и инструкции по охране труда.

4.2 Участки работ и рабочие места должны быть обеспечены необходимыми средствами коллективной и индивидуальной защиты работающих (строительные каски, предохранительные пояса, очки, рукавицы и т.д.), первичными средствами пожаротушения, а также средствами связи, сигнализации и другими техническими средствами обеспечения безопасных условий труда.

4.3 Укладка кирпича на поддоне должна производиться «елочкой» или другим способом, обеспечивающим устойчивость пакета в процессе транспортирования. Погрузка кирпича навалом (набрасыванием) и выгрузка его сбрасыванием запрещается.

Во время транспортирования и подачи кирпича к рабочему месту должны быть приняты меры, обеспечивающие их сохранность от механических повреждений и загрязнения.

4.4 Требуемое качество навесных площадок должно обеспечиваться строительными организациями путем осуществления комплекса технических и организационных мер в соответствии с требованиями ГОСТ 28347-89 и СНиП 3.01.01-85*.

4.5 Эксплуатация навесных площадок после их монтажа может быть допущена только после их испытания в течение 1 ч статической нагрузкой, превышающей нормативную на 20 %.

4.6 Допуск рабочих к выполнению работ с навесных площадок разрешается после осмотра прорабом или мастером совместно с бригадиром исправности несущих конструкций навесных площадок.

4.7 За состоянием всех конструкций площадок устанавливается систематическое наблюдение. Ежедневно после окончания работ навесные площадки очищаются от мусора. Состояние площадок ежедневно перед началом смены проверяется мастером и бригадиром.

4.8 В процессе эксплуатации навесных площадок должно производиться систематическое наблюдение за состоянием всех соединений, настилов и ограждений, а также навески и крепления навесных площадок. Во всех случаях обнаружения деформаций элементов площадок, нарушения устойчивости и других дефектов работа с навесных площадок должна быть прекращена до исправления и повторной их приемки.

4.9 Подъем и спуск людей производится по входящим в комплект площадки лестницам. В местах подъема людей на площадки должны быть размещены плакаты с указанием схемы размещения и величин допускаемых нагрузок, а также схемы эвакуации работников в случае возникновения аварийной ситуации.

4.10 В местах проходов в здание, расположенных в зоне производства облицовочных работ, необходимо устроить защитные козырьки и боковую сплошную обшивку для защиты рабочих от падения сверху различных предметов, причем защитный козырек должен выступать не менее чем на 2,0 м от стены здания и устанавливаться под углом 70 — 75° к вышерасположенной стене. Высота проходов должна быть не менее 1,8 м.

4.11 Перед перестановкой навесных площадок на другую захватку они должны быть освобождены от материалов и тары, а рабочие должны перейти на указанные прорабом или мастером места безопасности на перекрытии.

4.12 Весь строительный мусор должен удаляться в специально подготовленные контейнеры. Не допускается сбрасывать его без специальных устройств.

4.13 Рабочие, занятые на выполнении технологических операций по устройству облицовки с прокладкой утеплителя, должны быть обеспечены спецодеждой, спецобувью и другими средствами индивидуальной защиты.

4.14 Участки работ и подходы к ним в темное время суток должны быть освещены в соответствии с требованиями ГОСТ 12.1.046-85. Освещенность рабочих мест должна быть равномерной, без слепящего действия осветительных приспособлений на работающих. Производство работ в неосвещенных местах не допускается.

4.15 Рабочие места и проходы к ним, расположенные на перекрытиях, покрытиях на высоте более 1,3 м и на расстоянии менее 2 м от границы перепада по высоте, должны быть ограждены предохранительными или страховочными защитными ограждениями, а при расстоянии более 2 м — сигнальными ограждениями, соответствующими требованиям ГОСТ 12.4.059-89. При отсутствии ограждений рабочие должны иметь предохранительные пояса по ГОСТ Р 50849-96*, закрепляемые за указанные прорабом или мастером смонтированные конструкции или другие элементы, при этом должен быть оформлен наряд-допуск.

4.16 При производстве облицовочных работ необходимо руководствоваться требованиями «Правил пожарной безопасности в Российской Федерации» ППБ 01-93^**.

4.17 При выполнении работ на высоте внизу, под местом работ, необходимо выделить опасные зоны. Выполнение работ по одной вертикали запрещены.

5.1 Потребность в машинах, механизмах и оборудовании определяется с учетом выполняемых работ и технических характеристик, приведенных в таблице 8.

Таблица 8 - Ведомость потребности машин, механизмов и оборудования

№ п/п	Наименование	Тип, марка, ГОСТ	Техническая характеристика	Назначение	Кол. на одно звено
1	Бортовой автомобиль	МАЗ-500А	Полезная нагрузка 8 т	Доставка кирпича	По потребности
2	Устройство для пакетной перевозки силикатного кирпича	ГОСТ 23421-79		Перевозка силикатного кирпича	По потребности
3	Бортовой автомобиль	ЗИЛ-130-76	Полезная нагрузка 6 т	Доставка утеплителя и монтажных связей и анкеров	По потребности
4	Авторастворовоз	СБ-86		Доставка раствора	1
5	Растворосмесители	СБ-69		Доставка раствора	2
5	Растворосмесители	СБ-92		Доставка раствора	2
6	Установка для перемешивания и выдачи раствора	УБ-342		Перемешивание и подача раствора	1
		(или МС-353)
		или СО-126

5.2 Потребность в технологической оснастке, инвентаре и приспособлениях определяется с учетом данных, приведенных в таблице 9.

Таблица 9 - Ведомость потребности технологической оснастки, инструмента, инвентаря и приспособлений

№ п/п	Наименование	Тип, марка, ГОСТ	Техническая характеристика	Назначение	Кол. на одно звено
1	2	3	4	5	6
1	Ящик для раствора	СКБ Мосстрой проект № 5161	Емкость 0,35 м³	Хранение раствора	2
2	Поддон с металлическими крючьями	ГОСТ 18343-80		Разгрузка кирпича с автотранспорта	4
2	Поддон с металлическими крючьями	ГОСТ 9078-84		Разгрузка кирпича с автотранспорта	4
3	Футляр траверсный	Карачаровский мех. завод № Р-4086		Подъем груза на рабочее место	2
4	Стальная щетка			Очистка металла от ржавчины	1
5	Рейка-порядовка универсальная	Р.ч. 29309.000 ЦНИИОМТП		Контроль кладки	4
6	Причальный шнур	Покупное изделие	30 м	Для соблюдения горизонтальности рядов	2
7	Навесная площадка	Р.ч. ОАО ПКТИпромстрой	Грузоподъемность — 2,0 т	Для облицовочных работ	1
7	Навесная площадка	Р.ч. ОАО ПКТИпромстрой	Размеры 3500´1200´3000	Для облицовочных работ	1
8	Навесная площадка	То же	Грузоподъемность — 2,0 т	Для облицовочных работ	1
8	Навесная площадка	То же	Размеры 6000´1200´3000	Для облицовочных работ	1
9	Кельма для каменных работ	ГОСТ 9533-81	Масса 0,34 кг	Разравнивание раствора	2
10	Молоток-кирочка строительный	Тип МКИ	Масса 0,5 кг	Рубка и теска кирпичей	2
10	Молоток-кирочка строительный	ГОСТ 11042-90	Масса 0,5 кг	Рубка и теска кирпичей	2
11	Отвес строительный	ОТ-400	Масса 0,4 кг	Контроль вертикальности кладки	2
11	Отвес строительный	ГОСТ 7948-80	Масса 0,4 кг	Контроль вертикальности кладки	2
12	Уровень строительный	УС1-300	Масса 0,12 кг	Контроль горизонтальности кладки	1
12	Уровень строительный	ГОСТ 9416-83	Масса 0,12 кг	Контроль горизонтальности кладки	1
13	Шаблон деревянный			Для разметки оконных проемов	1
14	Струбцина			Для крепления порядовки	4
15	Правило	ГОСТ 25782-90	Размер, мм	Контроль кладки	1
15	Правило	ГОСТ 25782-90	2000´50´30	Контроль кладки	1
16	Рулетка измерительная металлическая	ЗПК-30-АНТ 11	Длина 30 м	Для линейных измерений	1
16	Рулетка измерительная металлическая	ГОСТ 7502-98	Длина 30 м	Для линейных измерений	1
17	Лопата растворная	ЛС-2	Масса 2 кг	Подача и расстилание раствора	1
17	Лопата растворная	ГОСТ 19596-87*	Масса 2 кг	Подача и расстилание раствора	1
18	Линейка металлическая измерительная	ГОСТ 427-75*	Длина 1 м	Для линейных измерений	1
19	Расшивка (выпуклая и вытянутая)			Обработка швов кладки	2
20	Угольник для каменных работ деревянный	ГОСТ 3749-77*		Контроль правильности углов кладки	1
21	Ножовка по дереву широкая	ГОСТ 26215-84*		Резка плит утеплителя	1
22	Каска строительная	ГОСТ 12.4.087-84			4
23	Пояс предохранительный	ГОСТ Р 50849-96*			4
24	Щетка-зубило				1
25	Кусачки	ГОСТ 28037-89			1
26	Плоскогубцы комбинированные	ГОСТ 5547-93			1
27	Очки защитные				4
28	Рукавицы	ГОСТ 12.4.010-75*			8

5.3 Потребность в основных материалах, необходимых для устройства армированной кирпичной облицовки толщиной в ¹/₂ кирпича с прокладкой утеплителя, определенная на основании «Нормативных показателей расхода материалов», приведена в таблице 10.

Таблица 10 - Ведомость потребности в материалах, изделиях и конструкциях

№ п/п	Наименование	Ед. изм.	Исходные данные				Потребность на 100 м²
№ п/п	Наименование	Ед. изм.	Обоснование норм расхода	Ед. изм. по норме	Объем работ в нормативных единицах	Норма расхода	Потребность на 100 м²
1	Кирпич керамический облицовочный 250´120´65 мм	1000 шт.	Е8-7.3	100 м² за вычетом проемов	1	5	5
2	Раствор цементно-песчаный М-100 ГОСТ 28013-98	м³	Е8-7.3	100 м² за вычетом проемов	1	2,27	2,27
3	Плиты пенополистирольные ГОСТ 15588-86	м³	По проекту	100 м² за вычетом проемов	1	5,0	5,0
4	Проволока Ø 4 мм ГОСТ 6727-80*	м²/кг	Е8-7.1	100 м²фасада	1	15/8,7	15/8,7

6.1 Для выполнения работ по устройству облицовки кирпичом с прокладкой утеплителя используется комплексная бригада в составе каменщика 5 разряда и каменщика 3 разряда, выполняющих комплекс работ по облицовке стен жилого дома как с навесных площадок, так и с балконов.

6.2 Затраты труда и машинного времени на устройство 10 м облицовки из кирпича с укладкой утеплителя подсчитаны по «Единым нормам и расценкам на строительные, монтажные и ремонтно-строительные работы», введенным в действие в 1987 г., и представлены в таблице 11.

Таблица 11 - Калькуляция затрат труда и машинного времени

Измеритель конечной продукции — 10 м².

№ п/п	Обоснование (ЕНиР и др. нормы)	Наименование технических процессов	Ед. изм.	Объем работ	Норма времени		Затраты труда
№ п/п	Обоснование (ЕНиР и др. нормы)	Наименование технических процессов	Ед. изм.	Объем работ	рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)	рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)
1	Е 6-3, № 1	Установка площадок	шт.	1	0,24	0,08 (0,08)	0,24	0,08 (0,08)
2	Е 1-7, № 28	Подача монтажных связей	т	0,02	0,13	0,064 (0,064)	0,0026	0,0013 (0,0013)
3	Е 3-18, № 1	Установка монтажных связей	100 кг	0,2	1,1	—	0,22	—
4	Е 1-7, № 28	Подача плит теплоизоляции	т	0,5	0,13	0,064 (0,064)	0,065	0,032 (0,032)
5	Е 11-42	Установка теплоизоляционных плит в один слой с вырезкой четвертей	м²	10,0	0,34	—	3,4	—
6	Е 1-7, № 9	Подача — приемка раствора	м³	1	0,54	0,27 (0,27)	0,54	0,27 (0,27)
7	Е 1-7, № 1	Подача кирпича на поддонах на перекрытия	1000 шт.	0,5	0,72	0,36 (0,36)	0,36	0,18 (0,18)
8	Е 3-12, № 3	Кирпичная кладка толщиной 120 мм	м²	10,0	0,51	—	5,1	—
9	Е 3-21, № 14	Заделка четвертей кирпичом	100 шт. кирпичей	0,2	3,9	—	0,78	—
10	Е 3-19 Б, а	Расшивка швов	м²	10,0	0,25	—	2,5	—
11	Е 6-3, № 1	Перестановка площадок	шт.	1	0,24	0,08 (0,08)	0,24	0,08 (0,08)
Итого:							13,45	0,63 (0,63)

6.3 Продолжительность работ по устройству облицовки с прокладкой утеплителя определяется календарным планом производства работ согласно таблице 12.

6.4 Основные технико-экономические показатели:

— трудозатраты на устройство 10 м² облицовки с утеплителем, чел.-ч………………. 13,5

— затраты машинного времени, маш.-ч…………………………………………………………….. 0,6

— производительность труда 1 человека в смену, м………………………………………….. 7,7

- продолжительность выполнения работ, ч……………………………………………………… 7

Таблица 12 — Календарный план производства работ

Измеритель конечной продукции — 10 м².

1 СНиП 3.01.01-85* Организация строительного производства. Изд. 1995 г.

2 СНиП 3.03.01-87 Несущие и ограждающие конструкции.

3 СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.

4 СНиП III-4-80* Техника безопасности в строительстве.

5 ГОСТ 12.0.004-90. ССБТ. Организация обучения безопасности труда. Общие положения.

6 ГОСТ 12.1.046-85. ССБТ. Строительство. Нормы освещения строительных площадок.

7 ГОСТ 12.4.010-75*. ССБТ. Средства индивидуальной защиты. Рукавицы специальные. Технические условия.

8 ГОСТ 12.4.011-89. ССБТ. Средства защиты работающих. Общие требования и классификация.

9 ГОСТ 12.4.059-89. ССБТ. Строительство. Ограждения предохранительные инвентарные. Общие технические условия.

10 ГОСТ 12.4.087-84. ССБТ. Строительство. Каски строительные. Технические условия.

11 ГОСТ 379-95. Кирпич и камни силикатные. Технические условия.

12 ГОСТ 427-75*. Линейки измерительные металлические. Технические условия.

13 ГОСТ 2590-88. Прокат стальной горячекатаный круглый. Сортамент.

14 ГОСТ 2715-75*. Сетки металлические проволочные. Типы, основные параметры и размеры.

15 ГОСТ 3749-77*. Угольники поверочные 90°. Технические условия.

16 ГОСТ. 5547-93. Плоскогубцы комбинированные. Технические условия.

17 ГОСТ 6727-80* Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия.

18 ГОСТ 7484-78 Кирпич и камни керамические лицевые. Технические условия.

19 ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия.

20 ГОСТ 7948-80. Отвесы стальные строительные. Технические условия.

21 ГОСТ 9078-84. Поддоны плоские. Общие технические требования.

22 ГОСТ 9416-83. Уровни строительные. Технические условия.

23 ГОСТ 9533-81. Кельмы, лопатки и отрезовки. Технические условия.

24 ГОСТ 11024-84*. Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия.

25 ГОСТ 11042-90. Молотки стальные строительные. Технические условия.

26 ГОСТ 13015.0-83*. Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования.

27 ГОСТ 15588-86. Плиты пенополистирольные. Технические условия.

28 ГОСТ 18343-80. Поддоны для кирпича и керамических камней. Технические условия.

29 ГОСТ 19596-87*. Лопаты. Технические условия.

30 ГОСТ 23421-79. Устройство для пакетной перевозки силикатного кирпича автомобильным транспортом. Основные параметры и размеры. Технические требования.

31 ГОСТ 25782-90. Правила, терки и полутерки. Технические условия.

32 ГОСТ 26215-84*. Ножовки по дереву. Технические условия.

33 ГОСТ 28013-98. Растворы строительные. Общие технические условия.

34 ГОСТ 28037-89 Е. Кусачки. Технические условия.

35 ГОСТ 28347-89. Подмости передвижные с перемещаемым рабочим местом.

36 ГОСТ Р 50849-96*. Пояса предохранительные. Общие технические условия.

37 Руководство по разработке технологических карт в строительстве. ЦНИИОМТП, М., 1998.

38 ППБ 01-93^**. Правила пожарной безопасности в Российской Федерации.

Вентилируемые фасады с алюминиевыми фасадными панелями Metawall®

Задний вентилируемый фасад

В строительстве термин «вентилируемый фасад» описывает сложную технику, придающую фасадам внешний вид, характеризующийся индивидуальностью, высоким качеством и долговечностью.

Конструкция навесного вентилируемого фасада

Задний вентилируемый фасад

Задние вентилируемые фасады строят следующим образом.Сначала к кладке крепится подконструкция; он служит статическим соединением между внешней стеной и облицовкой фасада. Между подконструкциями вставляется теплоизоляция. На следующем этапе к подконструкции крепятся фасадные панели.

Преимущества вентилируемых фасадов универсальны

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Видео загружено

YouTube immer enntsperren

Разделение изоляции и оболочки

Компоненты утеплителя (тепло, холод, противопожарная защита) и облицовки (защита от атмосферных воздействий) конструктивно отделены друг от друга в системе вентилируемого фасада.Задняя вентиляционная зона между компонентами контролирует содержание влаги в конструкции здания: строительная и эксплуатационная влага надежно отводится воздушным потоком.

Перерабатываемые и экологичные

После использования в качестве вентилируемого фасада, основание, изоляция и облицовка фасада могут быть собраны отдельно и переработаны. Если производство сборных фасадных панелей на более чем 90% состоит из переработанного алюминия, как в случае с Metawall ^®, и выбраны пригодные для повторного использования изоляционные материалы, цикл переработки и экологичности практически идеален.Подробный экологический баланс фасадных панелей можно найти в декларациях экологической продукции согласно DIN EN ISO 14025, тип III и EN 15804.

Снижение последующих затрат, например, чистка и обслуживание

По сравнению с системами теплоизоляции (ETICS) более высокие затраты на строительство окупаются в течение периода использования, так как затраты на очистку и обслуживание вентилируемых фасадов ниже. (см. www.architektur-aktuell.at, «Die Analyze der Lebenszykluskosten spricht für die VHF»)
Повреждения фасадов навесных стен обычно можно отремонтировать путем замены отдельных элементов.Необязательно обновлять весь фасад.

Какие недостатки у вентилируемого фасада по сравнению с другими фасадами?

Время, необходимое для монтажа вентилируемого фасада с тыльной стороны, обычно несколько больше, чем для других фасадов, например системы теплоизоляции. Затраты на материалы обычно также выше, чем затраты на композитные системы теплоизоляции. Можно отметить незначительные недостатки, например, в зависимости от толщины утеплителя, толщина фасада немного больше, а стена, на которой будет закреплен фасад, должна быть достаточно устойчивой.В настоящее время это уже не вопрос, потому что кирпичная кладка или бетон достаточно устойчивы.

Вентилируемые фасады с алюминиевыми сэндвич-панелями Metawall

^®

Каменные постройки были первыми по-настоящему постоянными рукотворными постройками. С помощью железа и стали были достигнуты невероятные высоты, а алюминий, как самый современный из этих трех строительных материалов, позволяет создавать универсальные и легкие конструкции. Конечно, алюминий — почти мягкий строительный материал по сравнению с камнем и сталью, но это зависит от того, что из него сделано.Есть материалы, которые сами по себе практически не обладают стабильностью и несущей способностью. Однако, если одни и те же материалы комбинируются друг с другом в разных формах, грузоподъемность и устойчивость значительно возрастают. Такими материалами являются алюминиевые фасадные панели
Metawall ^®. Комбинация двух алюминиевых накладок с гофрированным алюминиевым сердечником делает легкий металлический алюминий чрезвычайно прочным строительным материалом. По сравнению со сплошной алюминиевой пластиной той же толщины Metawall ^® на 80% легче, но обеспечивает такие же статические характеристики.
Фасадная панель не изготовлена из композитного материала. Покровные листы и основной материал изготовлены из алюминия. Поэтому вся панель сделана из 100% перерабатываемого материала, который не нужно отделять для процесса переработки.
Непрерывный производственный процесс позволяет изготавливать исключительно большие фасадные элементы с плоской поверхностью, которая остается стабильной по размерам и плоской даже для крупных элементов.
Разные цвета, эл. грамм. Могут быть предложены цвета RAL, NCS, BS, Pantone и металлик.Индивидуальные цветовые решения доступны по запросу. В отличие от других сэндвич-панелей, панели Metawell ^® могут иметь порошковое покрытие (по запросу).
Огнестойкость фасадных панелей классифицируется в соответствии с европейским стандартом EN 13501-1. «Metawall ^®» имеет класс огнестойкости B — s2, d0 (огнестойкий) и «Metawall ^® A2 ″ A2 — s1, d0 (негорючий).
Для получения строительного сертификата, например, DGNB или LEED, необходимы оценки жизненного цикла каждого используемого строительного продукта.Чтобы упростить это и сделать его более сопоставимым, используются так называемые экологические декларации продуктов (EPD). Для фасадных панелей Metawall ^® и Metawall ^® A2 доступны экологические декларации продукции согласно DIN EN ISO 14025 тип III и EN 15804.
В строительной отрасли неуклонно растет давление времени и затрат. Подход к снижению затрат заключается в проектировании здания в 3D до начала строительства, чтобы можно было уменьшить разногласия при планировании.Чтобы упростить работу архитекторов, проектировщиков и проектировщиков, элементы фасада можно загрузить для ArchiCad и Revit на сайте bimobject.

Вернуться к фасадам.

Как установить вентилируемые фасады из деревянных панелей

Cortesía de Parklex ShareShare
Facebook
Twitter
Pinterest
Почта
Или
https: // www.archdaily.com/887042/how-to-install-ventilated-facades-using-wasted-panels
Эта вертикальная облицовка фасадов представляет собой ламинированную панель высокой плотности, состоящую из сердцевины бумажных волокон, сжатых при высокой температуре и давлении. и внешнее покрытие, устойчивое к атмосферным воздействиям и УФ-излучению. Древесина, используемая в панелях, была обработана Everlook®, компонентом, который — без необходимости обслуживания — продлевает срок службы панели и стабильность ее цвета независимо от погодных условий.
Чтобы создать вентилируемый фасад из этих панелей, каждый блок должен быть установлен на вертикальных профилях, обеспечивающих непрерывный поток воздуха за панелью. Вот как это сделать.
+ 20
Для обеспечения правильной работы панели должны быть отделены от стены профилями, установленными вертикально и образующими вентилируемую камеру размером ≥ 20 мм. Для обеспечения циркуляции воздуха в камере отверстия для входа и выхода воздуха должны быть расположены правильно.
Монтажная система на вентилируемом фасаде Преимущества вентилируемого фасада
Проницаемость / Движение воздуха позволяет «дышать» фасаду изнутри за счет диффузии водяного пара.Это позволяет избежать образования конденсата за панелями.
Защита от воды / Движущийся воздух предотвращает проникновение дождевой воды в конструкцию здания.
Теплоизоляция / Тепловые мостики между внешней конструкцией и несущей конструкцией устранены, что позволяет экономить энергию за счет уменьшения колебаний температуры внутри.
Солнечная защита / «Дыхание» фасада помогает избежать перегрева помещений прямым излучением летом, помогая снизить тепловую энергию, поступающую внутрь здания.
Акустическая защита / Поглощение шума происходит, поскольку это система, состоящая из нескольких слоев.
Монтаж
Монтажные системы Подконструкция
Подконструкция из вертикальных профилей является фундаментальной в процессе, поскольку она способствует циркуляции воздуха за панелями при их отделении от здания. Эта скрытая конструкция должна быть спроектирована с учетом всех требований к статике и выдерживать среднюю ветровую нагрузку в месте, где она устанавливается.Также следует учитывать наклон фасада, размеры и толщину деревянных панелей, а также выбранную систему крепления.
Минимальная ширина опоры профиля для промежуточных точек составляет 60 мм и 80 мм для точек соприкосновения двух панелей.
Деревянное основание / Если объект находится в сухом месте, без частых дождей, вы можете построить основание с деревянными рейками, которые необходимо предварительно обработать. Для продления срока службы конструкции рекомендуется добавить на открытые поверхности швы из ПВХ или пенополиэтилена с закрытыми порами.
Металлическая опора / Для влажных или дождливых мест рекомендуется строить опорную конструкцию из металлических профилей; оцинкованная сталь или алюминий. На участках у моря следует использовать профили из нержавеющей стали.
Системы установки
1. Открытое крепление винтами или заклепками
Эта система крепления включает видимые механические крепежные элементы, которые могут быть винтами или заклепками, покрытыми лаком, аналогичным цвету панели.
Открытый винт или заклепка
2.Крепление заглушками
В эту систему входят крышки диаметром 14,25 мм с такой же отделкой, что и панели, скрывающие крепление винтами.
Крепление с помощью заглушек 3. Скрытое крепление с помощью кронштейнов подвесной системы
В этой системе крепежная опора представляет собой скрытый механический элемент.
Скрытое крепление с системой подвешивания на кронштейнах Скрытое крепление с системой подвешивания на кронштейнах
4. Скрытое крепление с помощью планок внахлест.
Эта система состоит из створок внахлест, доступных в двух вариантах ширины: 190 и 290 мм, обе имеют максимальную длину 2440 мм.
Скрытое крепление с перекрывающимися планками Скрытое крепление с перекрывающимися планками Сведения об окне
Сведения об окне Угловые элементы
Угловые элементы Применение вентилируемого фасада
Residencia en Varese / Franzetti Primi Italia Architetti Associati — Varese25 Residencia / Franzetti Primi Architetti Associati — Варезе, Италия. Image Cortesía de Parklex
Residencia en Varese / Franzetti Primi Architetti Associati — Варезе, Италия.Image Cortesía de Parklex Residencias Teega en Puteri Harbour / Liu & Wo Architects — Джохор-Бару, Малазия
Residencias Teega en Puteri Harbour / Liu & Wo Architects — Джохор-Бару, Малазия. Image Cortesía de Parklex Residencias Teega en Puteri Harbour / Liu & Wo Architects — Джохор-Бару, Малазия. Image Cortesía de Parklex Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА — Черняховск, Калининградо, Россия
Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА — Черняховск, Калининградо, Россия.Image Cortesía de Parklex Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА — Черняховск, Калининградо, Россия. Image Cortesía de Parklex Residencia Golden View / Мастерская AD — Анкоридж, AK, Estados Unidos
Residencia Golden View / Workshop AD — Анкоридж, AK, Estados Unidos. Image Cortesía de Parklex Residencia Golden View / Workshop AD — Анкоридж, AK, Estados Unidos. Image Cortesía de Parklex Более подробную информацию можно найти здесь.
Облицовка из тонкого кирпича, вентилируемый дождевой экран в сборе — бетонные изделия

Corium успешно устанавливается в течение 14 лет по всей Европе и теперь доступен в Северной Америке, эксклюзивно продается компанией Telling Architectural Systems LLC, Cranston, R.I. Узлы из тонкого кирпича механически крепятся к приемному лотку с покрытием и оцинковкой HPS200. Каждый лоток сцепляется, образуя плоскость дренажа, которая затем монтируется на спроектированную систему каркаса Knight. Кирпичная плитка вставляется на место. Эта механическая система «клипсования» является собственностью Corium и обеспечивает высокопрочный фасад.
Компания Telling Architectural Systems недавно представила Corium Cladding System, полностью спроектированный фасад, сочетающий кирпичные блоки с экономичным быстрым монтажом.Компания является эксклюзивным североамериканским представителем продукта, доступного в Европе более десяти лет. «Используя кирпичи высокой плотности, высокой прочности на сжатие и морозостойкие со стальными опорными лотками, Corium превращает традиционный сложенный кирпич в высококачественный шпон», — говорит вице-президент компании Стивен Коллинз. «Сборки с полной защитой от дождя и задней вентиляцией теперь достижимы из кирпича.
Благодаря непрерывным связям, многослойным связям, нестандартным цветам и возможности вставки характерных материалов Corium удовлетворяет множеству различных эстетических требований.«Система состоит из кирпичной плитки с уникальным запатентованным профилем, который механически крепится к оцинкованной приемной полке с покрытием HPS200. Каждый лоток блокируется, образуя плоскость дренажа, которая затем крепится к инженерной системе каркаса. Кирпичная плитка вставляется на место. Эта механическая система «клипсования» является запатентованной Corium и обеспечивает высокопрочный фасад, который предлагает уровень гибкости дизайна, который трудно достичь с помощью кирпичей, уложенных вручную.
Corium подходит для широкого диапазона оснований, включая легкие стальные конструкции, бетон, конструкционную сталь, кирпичную кладку, деревянный каркас, системы непрерывной изоляции и изолированные металлические панели.При 14 фунтах на квадратный фут здания, облицованные кориумом, выигрывают от более низких общих затрат на стены. Благодаря разнообразию доступных размеров плитки и обрамления система также позволяет создавать индивидуальные рисунки склеивания без ущерба для характеристик стены или скорости строительства. Систему можно установить под любым углом, чтобы добиться эффектной отделки, или над головой, чтобы создать перекрытия и потолки. Его могут устанавливать плотники, разнорабочие, рабочие, работающие с листовым металлом или каменщики, или использовать в сборных конструкциях.
Дождевой экран в сборе с задней вентиляцией обеспечивает открытую полость, непрерывный барьер для воздуха и влаги и возможность непрерывной изоляции, что соответствует требованиям ASHRAE 90.1 для максимальной тепло- и влагостойкости.
Система покрытия Corium прошла испытания на проникновение воды AAMA 501.1, термоциклирование AAMA 501.5, утечку воздуха ASTM E283-04, проникновение воды ASTM 331-00, структурные характеристики ASTM 330-02, перепады давления воздуха и BCRL BM1: 1993 Freeze / Испытание на оттаивание при 100 циклах. Вскоре после запуска в Северной Америке компания Telling Architectural вступила в партнерство с Knight Wall Systems, чтобы совместно продавать Corium Cladding в сочетании с непрерывной изоляцией и фасадной системой из минерального волокна для защиты от дождя.«Яркая идентичность бренда Knight на североамериканском рынке в сочетании с его инновационными технологиями хорошо сочетается с тем, что мы полностью коммерциализируем систему Corium Cladding System», — отмечает Коллинз. «Knight и Corium идеально подходят для облицовки современных коммерческих зданий и вместе создают настоящий дождевой шпон из кирпича со сплошной изоляцией». — ООО «Теллинг Архитектурные Системы», Крэнстон, Род-Айленд; http://tellingarchitectural.com
Corium успешно устанавливается в течение 14 лет по всей Европе и теперь доступен в Северной Америке, эксклюзивно продается компанией Telling Architectural Systems LLC, Cranston, R.I. Узлы из тонкого кирпича механически крепятся к приемному лотку с покрытием и оцинковкой HPS200. Каждый лоток блокируется, образуя плоскость дренажа, которая затем монтируется на конструктивную систему каркаса Knight. Кирпичная плитка вставляется на место. Эта механическая система «клипсования» является собственностью Corium и обеспечивает высокопрочный фасад.
Telling Architectural подчеркивает пригодность комбинации Knight Raincreen и Corium Cladding для ограждающих конструкций коммерческих зданий.
Вентилируемые фасады — GammaStone
Вентилируемые фасады — GammaStone
ПРОСТОТА УСТАНОВКИ И УНИВЕРСАЛЬНОСТЬ В АРХИТЕКТУРНОМ ДИЗАЙНЕ
GammaStone AIR является важнейшим технологическим вызовом в международной индустрии вентилируемых фасадов, вместе с огромными инвестициями в исследования и разработки. квалифицированная работа экспертных коллективов архитекторов, инженеров и дизайнеров.Наша непрерывная командная работа над улучшением инновационных и революционных строительных систем с целью гармонизации эстетического очарования с лучшими результатами с технической и функциональной точки зрения. GammaStone AIR — это продвинутая экологически устойчивая система, способная удовлетворить самые амбициозные и современные стилистические тенденции архитектуры. Он также оптимизирует функциональные требования, практичность и комфорт проживания. Наши вентилируемые фасады, созданные в результате интенсивных исследований, являются ответом на широко распространенную потребность в эффективной термической и акустической изоляции домов, рабочих помещений и т. Д., со структурами и материалами, которые в то же время гарантируют неизменную эстетическую красоту. GammaStone AIR — превосходный и не имеющий себе равных облицовочный материал; Сегодня это наиболее подходящий материал, доступный на международном рынке для вентилируемых фасадов.
Эта инновационная система облицовки вентилируемых фасадов была разработана в сотрудничестве с крупнейшими и наиболее надежными компаниями отрасли. Вместе с нашими партнерами мы достигли лучших результатов в области изоляции, защиты от погодных явлений и внешних шумов.Панели GammaStone AIR отличаются простотой монтажа, универсальностью в архитектурном дизайне, оригинальными стилистическими решениями с большим разнообразием крупногабаритных мраморных, гранитных, фарфоровых плит и каменной кладки. Конструктивно вентилируемые фасады GammaStone AIR надежны; наши панели проходят строгие испытания на устойчивость к ветру, сжатию, ураганам и т. д. Они устанавливаются на металлическую подвесную конструкцию, прикрепленную к стене здания со слоями изоляции и монтируются защитные материалы.
ДИНАМИЧЕСКАЯ СИСТЕМА THERMO-FLUID (ЭФФЕКТ ДЫМОХОДА)
Подвеска и крепежные приспособления металлической конструкции рассчитаны таким образом, чтобы образовалось пустое пространство между изоляционным слоем и внешней панелью.Это воздушная камера, соединенная с внешней стороной вентиляционными отверстиями, которые обычно размещаются у основания и вверху фасада, создавая непрерывный эффект вентиляции в зазоре. I
t также называют «эффектом дымохода» из-за разницы температур воздуха в вентиляционной камере и наружного воздуха. Воздух входит в зазор снизу и движется вверх, создавая эффективный воздушный поток, который увеличивает воздухопроницаемость фасада.
Эта вентиляция позволяет быстро удалять водяные пары изнутри.Кроме того, он значительно снижает образование конденсата и отрицательные последствия проникновения воды. Это привело к снижению количества тепла, которое поступает в здание или выходит из него.
ВЕНТИЛЯЦИОННАЯ ФАСАДНАЯ СИСТЕМА СО СКРЫТЫМ КРЮЧКОМ
Вентилируемая система GammaStone AIR с механически фиксируемыми скрытыми подвесками обеспечивает максимальный дизайн и высочайшую безопасность. Эта система устраняет любые видимые фиксирующие устройства на поверхности панели, что приводит к чистому фасаду с минимально возможным швом.В то же время это гарантирует высочайшую безопасность, так как система сертифицирована, чтобы противостоять отрицательным ветровым нагрузкам более 450 кг / кв.м.
СКАЧАТЬ — ТЕХНИЧЕСКИЕ ДАННЫЕ
Продолжая использовать сайт, вы соглашаетесь на использование файлов cookie. дополнительная информация Принять
В настройках файлов cookie на этом веб-сайте установлено значение «разрешить использование файлов cookie», чтобы обеспечить вам наилучшее качество просмотра. Если вы продолжаете использовать этот веб-сайт без изменения настроек файлов cookie или нажимаете «Принять» ниже, вы соглашаетесь с этим.
Закрыть
Вентилируемые стены из каменной кладки
Пэт Конвей, AIA
Поскольку проектировщики и владельцы зданий предъявляют повышенные требования к наружным стенам, чтобы изолировать внешний климат от внутренней контролируемой среды, способность наружных стен обеспечивать долгосрочные гарантированные характеристики должна расти. По мере развития конструкции ограждающих конструкций здания становится все более очевидным, что важные атрибуты прочных внешних полых стен во влажном климате должны включать способность внешней стены быстро стекать и высыхать, чтобы защитить стеновой блок от проблем, связанных с влажностью.

CAVITY WALL EVOLUTION
Исторически сложилось так, что наружные стены из каменной кладки управляли водой, используя большое количество массы для поглощения влаги из окружающей среды, а затем медленно высвобождали ее обратно путем случайного дренажа и испарения, когда позволяла внешняя относительная влажность. Как правило, объемная вода не достигала внутренних поверхностей толстых массивных стен из-за множества слоев кладки, каждая из которых обладает присущей им высокой способностью удерживать влагу. Кроме того, эффективности сушки неизолированных стен из каменной кладки способствует отвод внутренней энергии через массу.
Сегодня толстые каменные стены были заменены тонкими, энергоэффективными и экономичными каменными полыми стенами с внутренними водными и воздушными барьерами, непрерывной изоляцией и воздушным пространством между несущей стеной конструкции и внешней облицовкой. Эта современная стеновая сборка изолировала шпон, чтобы он мог испытывать большее тепловое движение и движение материала, нагрузки, связанные с влажностью, и возможность окрашивания, чем массивные стены из кирпичной кладки. В дополнение к проблеме проектирования прочных систем наружных стен, несущие стены из структурной каменной кладки иногда заменяются чувствительными к влаге материалами, такими как дерево и другие изделия для обшивки и связанные с ними обрамления.Все эти факторы делают быстрый дренаж и высыхание систем наружных стен еще более важными.
ТИПЫ ПЕРЕДНЕЙ СТЕНЫ
Сегодня существует три основных типа конструкции полых стен:
Невентилируемый
С выравниванием давления
вентилируемый
НЕВЕНТИЛИРУЕМЫЕ ПОЛОСТИ
Истоки современной конструкции полых стен можно проследить до конца 1800-х годов, когда стеновые системы начали становиться менее массивными из-за большей прочности материала, лучшего понимания системы и желания снизить стоимость материалов, увеличить скорость строительства. и сводят к минимуму передачу тепла и влаги через стену.В течение почти 100 лет невентилируемые полые стены были нормой до середины и конца 1900-х годов, когда проектировщики зданий начали экспериментировать с альтернативными стратегиями проектирования, чтобы улучшить методы управления влажностью, окрашиванием и энергопотреблением для полых стен путем внедрения усовершенствованных компонентов стеновой сборки и улучшенной влажности контролировать стратегии проектирования, такие как концепции водозащитных стен с выравниванием давления.
СТЕНЫ С УРАВНЕНИЕМ ДАВЛЕНИЯ
Теоретически стены с уравновешенным давлением от дождя спроектированы таким образом, чтобы пропускать достаточное количество наружного воздуха в полость стены для создания противодавления для уменьшения или устранения положительного воздействия ветрового дождя на фанеру.Однако в действительности требуется слишком много переменных, чтобы система могла быть безупречно спроектирована и установлена, а также для достижения истинного нулевого перепада давления на облицовке. Чтобы обеспечить защиту от дождя с выравниванием давления, в конструкции стены должен быть адрес:
Жесткость опорной стенки
Фактическая целостность и герметичность воздушного барьера
Тип / расстояние / расположение дренажного отверстия в стене
Участок вентиляции без дренажа
Рекомендации по увеличению современного воздушного пространства
Герметичность перегородки в стенке
Навет строительного раствора
Мульча для озеленения
Общее качество изготовления
Дождевые стены с выравниванием давления могут быть достигнуты, но не без надлежащих расчетов, проектирования, контроля качества, инструментальной проверки и квалифицированных мастеров.Из-за сложности стен с защитой от дождя с выравниванием давления и необходимого высокого уровня координации сборки стен, идеально, если один подрядчик установит всю сборку внешней стены для единоличной ответственности.
ВЕНТИЛИРУЕМЫЕ СТЕНЫ
Более реалистичным и экономичным подходом к повышенному контролю влажности в наружных полых стенах является использование концепции вентилируемых полостенных стен. В стенах с вентилируемой полостью используются некоторые аналогичные компоненты стенок с уравновешенным давлением от дождя, но без расчетов, требований к небольшим воздушным камерам, наблюдения, испытаний и связанных с ними затрат.Фактически, некоторые ученые-строители заявили, что многие, если не большинство, противодождевые стены с уравновешенным давлением не спроектированы или выполнены должным образом и в любом случае просто функционируют как «хорошо вентилируемые стены полости».
Вентилируемая полая стена работает на простой предпосылке: впускать воздух в полость стены и выходить из нее через вентиляционные отверстия, стратегически расположенные как внизу, так и вверху в фанерных панелях, чтобы соединить внутреннюю полость стены с внешней средой. Это соединение способствует высыханию стеновой конструкции, поскольку влага отводится наружу через вентиляционные отверстия в фанере.Вентиляция полости стены во влажном климате создает более устойчивые стены с меньшими проблемами, связанными с влажностью, такими как скалывание, трещины или пятна. В некоторых случаях введение вентиляции полости стенки в существующую непроветриваемую стенку полости помогло облегчить или устранить хронические высолы, поскольку насыщенная солью влага не успевает образоваться в большом количестве или мигрировать на поверхность облицовки.
В то время, когда полости в стенах становятся все тоньше, а аксессуары для стен «приспосабливаются» к ограниченному бюджету, повышенная сушильная способность полостей в стенах может помочь испарить свободную или захваченную влагу из стенового блока, чтобы поддерживать влагочувствительную опорную стену изделия для обшивки и внутренние компоненты стен, такие как изоляция и шпон, при приемлемом уровне влажности.Еще в 1964 году в Canadian Building Digest 50 в «Принципах, применяемых к изолированной каменной стене» говорилось: «Коррозию стяжек можно значительно улучшить за счет правильной конструкции, позволяющей избежать серьезного или длительного намокания».
Только для сушки стеновых конструкций направление воздушного потока и размер камеры в стенке не имеют значения. Однако при пропуске большого количества воздуха в полость стены следует учитывать разделение воздушного пространства на отсеки для уменьшения давления внутри полости стены и уменьшения локальных перепадов высокого давления через облицовку на краях и углах стеновых панелей.Кроме того, воздушные перегородки с вертикальной полостью будут препятствовать перемещению влажного воздуха внутри полости стены в горизонтальном направлении и, возможно, распространить связанные с влажностью проблемы по всей системе наружных стен. Например, если внутренний воздух из сильно увлажненной части здания просачивается в полость стены, этот воздух может затем двигаться горизонтально, выражая пятна или коррозию в другой части прилегающего фасада здания. Горизонтальные воздушные перегородки часто встречаются естественным образом на углах облицовочной полки.
В стенках с вентилируемыми полостями петли конвекции воздушного потока внутри полости стены возникают естественным образом, главным образом, из-за давления ветра, давления воздуха, геометрии здания и явления эффекта стека. Например, когда воздух в полости стены нагревается за счет солнечной энергии, может возникнуть восходящий вертикальный поток воздуха из-за того, что теплый воздух поднимается в полость стены и выходит через верхние дренажные отверстия. Горизонтальные конвекционные петли также могут образовываться из-за того, что температура одного фасада здания изменяется быстрее, чем перпендикулярного фасада, например, когда восточный фасад здания нагревается утренним солнцем, в то время как воздух в полостях южной, западной и северной стен остается. здорово.По этой причине вертикальные воздуховоды для полостей в стене являются хорошей идеей при строительстве углов. Когда воздушный поток в полости стены не контролируется вокруг углов, влияние наветренного, подветренного и турбулентного ветрового давления может создать силы на внешних углах здания, позволяя внешней влаге проникать в полость стены.
Основные компоненты вентилируемых стенки полости являются: вентилируемые оболочки, воздушное пространство позади облицовки, воздушный барьер на внешней стороне опорной стенки, а также через стену мигать.Если есть изоляция стенки полости, то изоляция должна быть непрерывна в суставах и проникновений с лентой, брызги пены, или другие средства, чтобы воздух не разрешается циркулировать между изоляцией и опорной стенкой, которая может уменьшить изоляции R-значение .
Чтобы увеличить сушильную способность наружной стены, желательно пропускать наружный воздух в полость стены, но не рекомендуется допускать попадание этого воздуха вместе с соответствующей влажностью, пылью или шумом в здание.Именно поэтому использование вентилируемого стратегии стенки должно быть использовано только тогда, когда непрерывный и прочный барьер воздуха подается к внешней стороне опорной стенки.
Когда воздух может проникать в полость стены для сушки, а не для повышения давления, расстояние между дренажными отверстиями не является критическим, если оно соответствует отраслевым рекомендациям, стандартам, а также местным и национальным нормам, таким как Требования и Спецификация Строительных норм и правил для Каменные конструкции (TMS 402 / ACI 530 / ASCE 5 и TMS 602 / ACI 530.1 / ASCE 6), раздел 6.1.6, в котором говорится: «Конструкция и детали гидроизоляции и водоотводных отверстий в системах наружных облицовочных стен для предотвращения проникновения воды внутрь здания. Сливные отверстия должны быть не менее 3⁄16 дюйма (4,8 мм) в диаметре и расположены на расстоянии менее 33 дюймов (838 мм) по центру ». Требования Канадского Строительного кодекса регулируются CSA A371-04, Строительство каменной кладки для зданий.
Поскольку национальные правила кладки не касаются стратегий вентилируемых полых стен, следует отметить, что в этом документе все еще упоминаются «сливные отверстия» малого диаметра, а не более крупные «выпускные отверстия», которые более открыты для потока воздуха.Для конструкции невентилируемых полых стен в определенной степени могут использоваться сливные отверстия малого диаметра и канатные фитили, но для вентилируемых полых стенок в модульных кирпичных шпонах или вставки частичной высоты в облицовочных блоках большего размера могут быть использованы вентилируемые вентиляционные отверстия головного шва во всю высоту. желательны.
Здравый смысл подсказывает, что при создании преднамеренных отверстий в облицовке с дренажными отверстиями эти отверстия должны быть устойчивы к ветровой влажности. При использовании полностью открытых головных швов (без вставки) в качестве дренажных отверстий в облицовке кладки нижние части открытых головных швов, расположенные в верхних частях стеновых панелей, могут быть установлены с помощью раствора со скошенной кромкой, чтобы противостоять восходящему дождю на насыщенной поверхности. стена.Для дренажных отверстий со вставкой сама вставка может быть сконструирована так, чтобы отводить влагу.
Многие вентиляционные отверстия, представленные сегодня на рынке, производятся для обеспечения достаточного свободного пространства для вентиляции и защиты от ветрового дождя с использованием таких материалов, как запутанная полимерная сетка, ячеистый пластик или другие физические конфигурации. Кроме того, отверстия диаметром ⅜ дюйма (10 мм) или больше не позволят водяной пленке образоваться на них, что отрицает идею попадания воды в дренажное отверстие. Нет никаких известных доказательств того, что верхние дренажные отверстия вызвали отрицательную влажность.Напротив, общепринятая философия проектирования и полевые наблюдения заключаются в том, что с вентилируемыми полыми стенками повышенная сушильная способность вентилируемых полых стен превышает потенциальный потенциал смачивания и благоприятна для эксплуатационных характеристик наружного кирпичного шпона и внутренней стены. составные части.
Пэт Конвей — зарегистрированный архитектор из Висконсина и член Американского института архитекторов. Он является содиректором национальной группы специалистов по кладке Международного института масонства (IMI), директором IMI по архитектурному образованию, преподавателем Колледжа подрядчиков IMI и организатором курсов повышения квалификации ремесленников.Конвей — частый лектор и автор многочисленных тем, связанных с каменной кладкой.
Эта статья была впервые опубликована в журнале RCI Interface за март 2016 года.
Исходное содержание доступно здесь.
Вентилируемые фасады с декоративным камнем
Навесная вентилируемая система (ХВС) — популярная технология облицовки фасадов в Краснодаре. Завод Ecodeco производит и монтирует различные HVS на зданиях разной этажности и сложности не только для наружной декоративной отделки, но и для улучшения теплоизоляции и защиты каркаса здания от преждевременного разрушения.Это наиболее эффективная тепловая система, которая сохраняет тепло / холод, обеспечивая экономию энергии во время работы. HVS можно использовать при строительстве новых и реконструкции исторических зданий.
Доказанный срок безремонтной эксплуатации качественно выполненных вентилируемых фасадов — до 50 лет.
Преимущества вентилируемых фасадов Ecodeco
Долговечность
Осадки и атмосферная влага удаляются с поверхности фасада естественным путем, без вреда для материала облицовки и систем крепления.
Эстетика
Система
HVF придает облицовочному камню красивый, четко выраженный идеальный эффект кирпичной кладки. GRC предлагает безграничные возможности: в дополнение к широкому выбору фактур, форм и цветов, любой пластик спереди, возможна интеграция любых материалов на поверхности и перфорация.
Архитектурное выражение
Возможность использования объемных декоративных элементов — карнизов, колонн, балюстрад — позволяет воплощать архитектурные идеи любой сложности.
Постоянное появление
HVF монтируется без затирки, поэтому проблем с растрескиванием швов и появлением высолов возникнуть не может.
Сейсмостойкость
Система
HVF успешно прошла испытания на сейсмостойкость, получила разрешение на применение в районах с сейсмичностью до 9 баллов.
Высота
Высокая механическая прочность и надежность технических решений системы позволяют отделывать здания до 60 многоэтажных этажей.
Всепогодный монтаж
Отсутствие «мокрых» процессов позволяет производить монтаж фасадных систем всесезонно в любых погодных условиях, что обеспечивает полное соблюдение сроков монтажа.
Комфортная работа
Вентилируемый фасад из стеклопластика и искусственного камня не требует особого ухода, сохраняя эстетичный вид на десятилетия.
Возможность демонтажа отдельных плиток
При необходимости отдельные плитки легко снимаются и устанавливаются, это позволяет без проблем и ограничений проложить коммуникации, укрепить строительные леса и заменить поврежденные участки облицовки.
Доступность Ecodeco HVS
Навесная фасадная система Ecodeco может быть дополнительно оснащена модульными решениями по запросу. Оконные и дверные проемы выполнены в моноблочной конструкции, т.е. имеют встроенные потолки, наличники и подоконники. Такие решения могут использоваться как навесные, так и мокрые фасады и позволяют:
, чтобы сократить время монтажа и провести его круглый год;
, чтобы исключить «человеческий фактор», такой как ошибки при монтаже, частичные упущения при сборке;
, чтобы избежать швов, риска растрескивания и возникновения протечек;
расширить стилистические дизайнерские возможности проемов;
для повышения архитектурной выразительности фасадов и проемов в целом.
Интеграция материалов и перфорация
Вы можете «имплантировать» (интегрировать) любой материал, такой как кирпич, стекло, натуральный камень, металлическую мозаику, в вентилируемую систему Ecodeco GRC. Повышенная пластичность и вязкость позволяют GFRC иметь любую текстуру поверхности, в том числе перфорированную. Таким образом, традиционным строительным материалам придается новое значение, форма и объем, создавая уникальную поверхность.
Завод Ecodeco производит вентилируемые панели с использованием современных технологий и новейших материалов.Вентилируемые фасады по качеству соответствуют жестким европейским требованиям, доступны по цене строительным компаниям и индивидуальным застройщикам.
Инновационные материалы и технологии позволяют нам придавать нашей продукции следующие свойства:
Оптимальная цена за высокое качество. Цена на навесные вентилируемые фасады удовлетворяет большинство потребителей.
Универсальность использования. За счет уменьшения веса наши конструкции можно устанавливать на несущие плоскости из кирпича, дерева и бетона.В большинстве случаев работы по улучшению не производятся.
Собственная производственная база позволяет изготавливать полный комплект элементов облицовки, в том числе специфические дополнительные элементы по индивидуальным заказам.
Галерея объектов с вентилируемыми фасадами
Технология монтажа алюминиевого каркаса | plantas.lt
Технология монтажа вентилируемого фасада с системой крепления PLANTAS
1.
Монтажные кронштейны
Монтажные кронштейны — это, пожалуй, самый ответственный этап сборки системы вентилируемого фасада.Правильное размещение и монтаж необходимы для прочной вентилируемой фасадной системы.
Фиг.1
1.1. Точки крепления кронштейнов необходимо обозначить на фасаде согласно схеме каркаса, представленной в проектной документации, или согласно способу установки, указанному для конкретного материала.
При разметке точек крепления кронштейна важно выдерживать соответствующее расстояние между точками и углами стены, как рекомендует производитель шурупов для кирпичной кладки для конкретного крепежного основания и типа шурупов.
Отказ от выбора безопасного рекомендованного расстояния может привести к крошению крепежной основы, которая больше не сможет удерживать шуруп на месте, когда он ввинчивается.
1.2. Затем следует просверлить отверстия сверлом подходящего размера (как указано производителем шурупа для каменной кладки).
Глубина каждого просверленного отверстия должна быть не менее чем на 10 мм глубже, чем длина каменного шурупа, чтобы пыль и мусор, оставшиеся в просверленном отверстии, не препятствовали вводу каменного шурупа на необходимую глубину.
1.3. Кронштейны крепятся к стене с помощью термоизоляционных шайб и шурупов. (Рис.2)
Конструкция вентилируемого фасада должна быть построена только с использованием конкретного типа шурупов для каменной кладки, который указан в проектной документации на установку фасада или в рекомендациях производителя шурупов для данного типа основания (в тех случаях, когда не требуется проектная документация).
Фиг.2
Шайба используется для предотвращения образования теплового мостика. Однако в этом элементе нет необходимости, если нет слоя теплоизоляции.
1.3.1. Если точка крепления кронштейна лежит на горизонтальном или вертикальном шве из раствора, кронштейн следует переместить вертикально на минимально возможное расстояние, следя за тем, чтобы ни один элемент кладки не растрескался при просверливании шурупа (рис.3).
1.3.2. Если точка крепления кронштейна лежит на вертикальном стыке раствора и не может быть перемещена на минимальное расстояние, то угловой кронштейн необходимо установить в противоположном направлении, но с таким же расстоянием между кронштейнами (рис. 3).
не может не может
Фиг.3
Длина угловых кронштейнов будет определять расстояние между элементами облицовки и слоем изоляции (вентилируемый воздушный зазор), поэтому размер кронштейна (Таблица 1) следует определять исходя из толщины слоя изоляции и факта. ширина зазора должна составлять не менее 40 мм. (Рекомендация R40-2 « Проектирование и строительство стен с воздушными зазорами » / «Sienų su oro tarpais projektavimas ir statyba», выпущенная Министерством окружающей среды).

Таблица 1
Марка 902 21 215 90 222 902 21 215 90 222 902 21 215 90 222
Рекомендуемые размеры кронштейнов для разной толщины изоляционного материала
Схема , длина Макс. толщина изоляции, мм Функция
KF060, 60 мм – Несущий кронштейн с неподвижным шарниром для крепления направляющих профилей к стенам.
KF080, 80 мм 50
KF100, 100 мм 75
KF120, 120 мм 95
KF150, 150 мм 125
KF180, 180 мм 155
KF210, 210 мм 185
KF240, 240 мм
KF270, 270 мм 245
KF300, 300 мм 275
KL060, 60 мм – Легкий несущий кронштейн с неподвижным шарниром для крепления направляющих профилей к прочному и однородному основанию, на которое не действуют большие нагрузки.
KL080, 80 мм 50
KL100, 100 мм 75
KL120, 120 мм 95
KL150, 150 мм 125
KL180, 180 мм 155
KL210, 210 мм 185
KL240, 240 мм
KL270, 270 мм 245
KL300, 300 мм 275
KP060, 60 мм – Гибкий опорный кронштейн для крепления направляющих профилей к стене.
KP080, 80 мм 50
KP100, 100 мм 75
KP120, 120 мм 95
KP150, 150 мм 125
KP180, 180 мм 155
KP210, 210 мм 185
KP240, 240 мм
KP270, 270 мм 245
KP300, 300 мм 275
2.
Установка защитного профиля для вентилируемого воздушного зазора
2.1. Защитный профиль устанавливается в тех участках вентилируемого фасада, которые остаются открытыми из-за его конструктивных особенностей (например, цоколь).
Тип защитного профиля и используемый метод установки обычно варьируются от проекта к проекту (в зависимости от конструкции фасада здания), поэтому установка защитного профиля подробно описана в проектной документации каждого отдельного проекта.
2.2. Если защитный профиль должен быть прикреплен к теплоизолированной стене, он должен быть установлен (полностью или частично, в зависимости от типа) до начала изоляционных работ (крепежный шов закрыт изоляционным материалом; см. Конструктивную деталь для вертикального секция плинтуса).
3. Укладка слоя теплоизоляции
Слой теплоизоляции укладывается на фасад после завершения работ по монтажу кронштейна и установки защитного профиля (если он используется).
Фиг.4
3.1. Тип изоляционного материала и толщина изоляционного слоя указываются в архитектурной части проектной документации. Изоляционный материал крепится к фасаду снизу вверх, при этом первый ряд опирается на защитный профиль (если он используется), а также разрезанием листов в местах, где будут выступать кронштейны.
3.1.1. Панели теплоизоляции следует прижимать к изолируемой поверхности.
3.1.2. Панели должны быть расположены так, чтобы их вертикальные края не были полностью выровнены друг с другом и чтобы четыре угла не пересекались в одной и той же точке.
3.1.3. Между изоляционными панелями не должно быть зазоров. Щели, которых невозможно избежать, необходимо заполнить изоляционным материалом с такими же тепловыми характеристиками.
3.1.4. Панели из минеральной ваты, которые используются для защиты от ветра, должны покрывать все края универсальных панелей и прижиматься к ним.
3.2. Изоляционный материал крепится к основанию стены с помощью штифтов, длина которых может соответствовать толщине слоя изоляции. Штифты фиксируются на месте в соответствии с рекомендациями производителя.
Крепежные элементы, используемые для фиксации изоляционного материала на месте, указаны в проектной документации на установку фасада или в рекомендациях производителя (если техническая документация не требуется).
4.Установка направляющих профилей
Типы направляющих профилей и их размеры указаны в схеме компоновки каркаса проектной документации или в руководстве по установке системы крепления из конкретного облицовочного материала.
Фиг.5
4.1. Направляющие профили вертикальной рамы крепятся к кронштейнам, вставляя их в зажимы на лицевой стороне кронштейна.
4.2. Направляющие профили должны быть выровнены так, чтобы их фасадные профили были выровнены в одной плоскости (рис. 6).
Фиг.6
4.3. Направляющие профили крепятся к кронштейнам саморезами из нержавеющей стали.
Саморезы 4-8 обычно используются для крепления направляющего профиля к кронштейну с фиксированным шарниром (конкретное количество зависит от нагрузки, которую он должен нести).
2 самореза используются для крепления направляющего профиля к гибкой скобе. Чтобы допускать определенное перемещение и предотвратить деформацию направляющих профилей из-за перепадов температуры, в центры эллиптических отверстий необходимо вкрутить саморезы (рис. 7)
Фиг.7
Направляющие профили расширяются и сжимаются из-за колебаний температуры, поэтому при их установке на кронштейны необходимо оставить зазор 8–10 мм на стыке концов.(Рис. 8).

Фиг.8
5. Крепление элементов облицовки к каркасу вентилируемого фасада
После сборки и монтажа каркаса вентилируемого фасада к нему можно крепить элементы облицовки. Производители облицовки дают рекомендации, как следует подготовить и закрепить материал, однако есть несколько общих правил, которых необходимо придерживаться.
Фиг.9
5.1. К установленному вентилируемому фасаду можно крепить только ту облицовку, которая указана в проекте. Сюда входят как тип облицовки, так и ее размеры.
5.2. Облицовка крепится соосно с центральной вертикальной осью направляющего профиля.
5.3. Горизонтальные допуски для размеров панелей не рекомендуются, так как накопление несоответствий может означать, что точка крепления некоторых панелей не будет соответствовать лицевой стороне фасада направляющего профиля (рис. 10).
Фиг.10
.

Рекомендуемые размеры кронштейнов для разной толщины изоляционного материала
Схема	, длина	Макс. толщина изоляции, мм	Функция
	KF060, 60 мм	–	Несущий кронштейн с неподвижным шарниром для крепления направляющих профилей к стенам.
	KF080, 80 мм	50
	KF100, 100 мм	75
	KF120, 120 мм	95
	KF150, 150 мм	125
	KF180, 180 мм	155
	KF210, 210 мм	185
	KF240, 240 мм
	KF270, 270 мм	245
	KF300, 300 мм	275
	KL060, 60 мм	–	Легкий несущий кронштейн с неподвижным шарниром для крепления направляющих профилей к прочному и однородному основанию, на которое не действуют большие нагрузки.
	KL080, 80 мм	50
	KL100, 100 мм	75
	KL120, 120 мм	95
	KL150, 150 мм	125
	KL180, 180 мм	155
	KL210, 210 мм	185
	KL240, 240 мм
	KL270, 270 мм	245
	KL300, 300 мм	275
	KP060, 60 мм	–	Гибкий опорный кронштейн для крепления направляющих профилей к стене.
	KP080, 80 мм	50
	KP100, 100 мм	75
	KP120, 120 мм	95
	KP150, 150 мм	125
	KP180, 180 мм	155
	KP210, 210 мм	185
	KP240, 240 мм
	KP270, 270 мм	245
	KP300, 300 мм	275

Вентилируемый фасад из кирпича технология монтажа: два способа монтажа вентфасада под кирпич:клинкер и кладка+ видео

Вентилируемый фасад из Кирпича (кирпичной кладки), рассчитать цену

Примите к сведению

Экскурс в технологию

Учитываем нюансы

Профессиональная облицовка: выгодно и оперативно

Монтаж вентфасадов — СОЮЗ

Термины и определения, суть технологии

Суть технологии вентилируемого фасада

Каким зданиям подходят вентилируемые фасады

Процедуры, предваряющие монтаж

Монтаж вентилируемых фасадов

Инструкция по эксплуатации вентилируемого фасада

Обслуживание вентилируемого фасада

Вентилируемый фасад своими руками

Технология вентилируемого фасада под кирпич

Описание конструкции

Внешний вид панелей и материал изготовления

Порядок монтажа

Рекомендации по монтажу, о которых не упоминалось

Заключение по теме

Вентилируемый фасад из кирпича — Облицовка фасада дома облицовочным кирпичом

Преимущества кирпичных вентилируемых фасадов

Вентилируемый фасад под кирпич

Особенности

Этапы работ

Достоинства фасада под кирпич

Вентилируемый фасад, технология создания конструкции и обзор материалов

Конструктивные особенности

Преимущества и недостатки

Виды вентилируемых фасадов

Алюмокомпозитные материалы

Керамогранит

Металлические кассеты

Натуральный камень

Клинкерная плитка

Деревянный материал

Технология отделки фасада

Инструменты

Подготовительные работы

Монтаж кронштейнов

Монтаж фасадной направляющей

Монтаж облицовки

Видео

28-02 ТК «Технологическая карта на облицовку кирпичом вентилируемых фасадов из сборных железобетонных плит с прокладкой утеплителя»

Вентилируемые фасады с алюминиевыми фасадными панелями Metawall®

Задний вентилируемый фасад

Конструкция навесного вентилируемого фасада

Преимущества вентилируемых фасадов универсальны

Разделение изоляции и оболочки

Перерабатываемые и экологичные

Снижение последующих затрат, например, чистка и обслуживание

Какие недостатки у вентилируемого фасада по сравнению с другими фасадами?

Вентилируемые фасады с алюминиевыми сэндвич-панелями Metawall

Как установить вентилируемые фасады из деревянных панелей

Преимущества вентилируемого фасада

Монтаж

Подконструкция

Системы установки

1. Открытое крепление винтами или заклепками

2.Крепление заглушками

3. Скрытое крепление с помощью кронштейнов подвесной системы

4. Скрытое крепление с помощью планок внахлест.

Сведения об окне

Угловые элементы

Применение вентилируемого фасада

Residencia en Varese / Franzetti Primi Italia Architetti Associati — Varese25 Residencia / Franzetti Primi Architetti Associati — Варезе, Италия. Image Cortesía de Parklex

Residencias Teega en Puteri Harbour / Liu & Wo Architects — Джохор-Бару, Малазия

Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА — Черняховск, Калининградо, Россия

Residencia Golden View / Мастерская AD — Анкоридж, AK, Estados Unidos

Облицовка из тонкого кирпича, вентилируемый дождевой экран в сборе — бетонные изделия

Вентилируемые фасады — GammaStone

Вентилируемые стены из каменной кладки

CAVITY WALL EVOLUTION

ТИПЫ ПЕРЕДНЕЙ СТЕНЫ

НЕВЕНТИЛИРУЕМЫЕ ПОЛОСТИ

СТЕНЫ С УРАВНЕНИЕМ ДАВЛЕНИЯ

ВЕНТИЛИРУЕМЫЕ СТЕНЫ

Вентилируемые фасады с декоративным камнем

Преимущества вентилируемых фасадов Ecodeco
