Технология вентилируемого фасада: инструкция по проведению работ

Неприкрытая кирпичная кладка и оштукатуренные фасады ушли в прошлое. Теперь многие предпочитают выбирать технологию вентилируемого фасада.

Какие достоинства и недостатки имеет схема вентилируемого фасада, подробно рассмотрим в статье.

Составляющие вентилируемого фасада

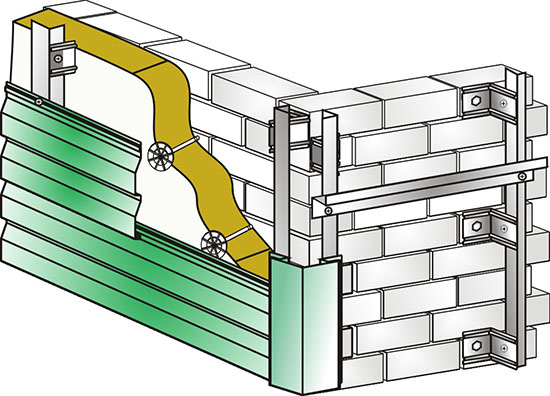

Конструктивно вентилируемый фасад напоминает сэндвич, состоящий из разных прослоек.

Суть в следующем:

• на основу монтируется обрешетка;
• укладывается утеплитель;
•  укладывается ветрозащитный мембранный слой, который также послужит гидроизоляцией;
•  после монтируется еще одна обрешетка, на которую устанавливается финишная облицовка.

Между утеплителем и внутренней стороной облицовки есть воздушная прослойка, за счет этого утеплитель не напитывается влагой и дольше сохраняет свои теплоизоляционные свойства. Воздух свободно циркулирует, так что конденсат убирается со всех частей конструкции, что предотвращает коррозию и гниение.

Подобная система используется чаще всего для облицовки высотных офисных сооружений. В статье мы рассмотрим, как облицевать фасад многоэтажного здания.

Достоинства фасадов с обустроенной воздушной прослойкой

К достоинствам вентилируемых фасадов при условии правильного монтажа следует отнести:

•  Снижение теплопотерь;
•  Возможность выровнять стены и замаскировать все дефекты основания;
•  Отличные шумоизоляционные параметры;
•  Защита фасада здания от атмосферных явлений;
•  Поскольку система вентилируемого фасада улучшает теплоизоляцию и шумоизоляцию, стены можно сделать тоньше. Тем самым уменьшается нагрузка на фундамент здания.

Обратите внимание

Вентилируемый фасад позволяет перенести точку росы с самого здания на внешнюю сторону облицовки. Это продлевает эксплуатационный период здания.

•  Красивый внешний вид здания: возможно, использовать облицовку любого цвета и фактуры. Это позволит создать соответствие любому архитектурному стилю.

Недостатки системы:
Высокая стоимость и дополнительные расходы. Обустройство обрешетки требует многочисленных креплений, что сказывается на расходах.

В то же время вы знаете, за что вы платите, потому что вентилируемый фасад продлевает эксплуатационный период здания, снижает теплопотери и обеспечивает красивую облицовку фасада.

Что использовать в качестве утеплителя

Самыми простыми и распространенными вариантами является минеральная вата и пенопласт.

Минеральная вата отличается хорошей теплоизоляцией, с ней просто работать, а монтаж такого утеплителя не займет много времени.

Среди недостатков:

•  Минеральная вата поглощает влагу и напитывается ею. Так что утеплитель теряет свойства, и эффективность теплоизоляции ухудшается.
•  Работать с минватой нужно только в перчатках и респираторе, в противном случае мелкие частицы утеплителя будут раздражать кожу и дыхательные пути.
•  Если утеплитель напитался влагой, то он долго просыхает, а его вес увеличивается. В некоторых случаях замена утеплителя – единственно возможное решение.

Пенопласт пользуется большой популярностью среди строителей. Он отличается небольшим весом, простотой раскройки и простотой монтажа. Вместе с хорошей теплоизоляцией и влагостойкостью материал является популярным утеплителем.

К недостаткам пенопласта относится его горючесть и то, что при горении материал выделяет токсичные и опасные для человека вещества.

Пенополистирол используют для утепления цоколя, выбор обуславливается плотностью и прочностью материала.

Этапы проведения работ

Технология монтажа вентилируемых фасадов включает в себя:

•  Обустройство рабочей зоны, подготовка документации.
•  Подготовка основания, разметка, закупка материалов.
•  Монтаж обрешетки.
•  Укладка утеплителя.
•  Монтаж фасадных панелей или другой финишной облицовки.

Документация и прочее

Если вы планируете нанять подрядчика для выполнения такой работы, то потребуется подготовить следующую документацию:

1.  Обработка технического задания от заказчика.
2.  Эскиз проекта, на котором указаны все крепления, места расположения направляющих профилей.
3.  Расчет нагрузки на фундамент, схемы узлов, крепежей, прочее.
4.  Смета и итоговая стоимость выполнения работ.

Перед началом границы рабочей зоны, нахождение в которой может быть опасным для прохожих. Монтируются ограждения, устанавливаются соответствующие предупреждающие знаки.

Все фасадные подъемники осматриваются, к работе не допускаются неисправные приспособления.

Работы могут проводиться только при подходящих погодных условиях. Нельзя облицовывать фасад при сильном ветре, дожде или снеге, а также при температуре ниже -20С.

Подготовительные работы

Необходимо подготовить основание, сюда включается:

•  Удалить все части основания, что плохо держатся. Оценивается нагрузка будущей облицовки на фундамент и основание.
•  Замазать крупные трещины.
•  Если есть проблемы с плесенью или грибком, основание нужно обработать специальными грунтовками, предотвращающими их появление и развитие.

Поскольку вентилируемый фасад призван скрыть дефекты основания, то выравнивать его нет необходимости. Достаточно выявить основные дефекты: трещины замазать, а фрагменты, что плохо держались, удалить.

Грунтовка призвана улучшать адгезионные свойства, в этом случае ее применение необязательно.

Разметка

Для разметки используется лазерный уровень, рулетка, мерные рейки, прочее.

На стене укажите точки, где будут крепиться кронштейны, а также шаг направляющих профилей.

•  Вначале определяются положение маячных профилей. Это нижняя горизонтальная линия и вертикальные по бокам фасада. Отмечаются крайние точки с помощью нивелира.
•  В каждой вертикальной оси устанавливаются вертикальные направляющие профиля.
•  Чтобы определить расстояние между кронштейнами, делаются статические подсчеты. Расстояние будет индивидуальным для каждого проекта.
•  В зависимости от результатов подсчетов, отмечаются точки для сверления отверстий под кронштейны. Отталкиваться нужно от горизонтальной оси начала облицовки.

Урок первый — установка кронштейнов навесного вентилируемого фасада

Монтаж обрешетки

Крепления должны быть надежными, ведь на них будет держаться каркас вентилируемого фасада и сами фасадные панели.

Все анкера, болты и кронштейны должны быть из оцинкованной стали. Это защитит их от коррозии и продлит эксплуатационный период обрешетки и фасадной облицовки.

Монтаж фасадных кассет и панелей — видео инструкция

Перфоратором бурите в основании отверстия под анкера. Кронштейны сажаются на анкерные дюбеля. Дюбеля закручиваются шуруповертом. Если вы почувствовали, что при бурении вы попали в рыхлое основание, и сверло быстро вошло в поверхность стены, сделайте еще одно отверстие рядом и крепите кронштейн к нему. Важно обеспечить надежное крепление.

Используется сверло того же диаметра, что и крепление. Делается отверстие на 1-2 см больше, чем длина дюбеля.

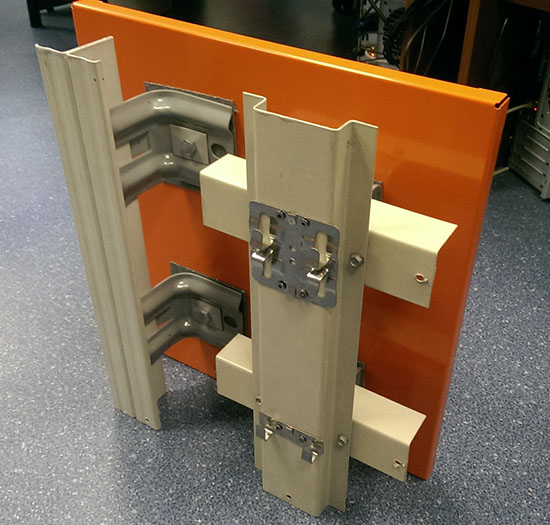

Кронштейн состоит из несущей части и ответной части, которую можно регулировать.

Укладка утеплителя

Чаще всего используется листовой утеплитель, будь то минеральная вата или пенопласт.

При укладке учитывайте следующее:

•  Начинайте от цоколя здания и двигайте по принципу снизу- вверх. Первый ряд устанавливается или на цоколь, или на направляющий профиль.
•  Листы утеплителя крепятся к основанию, нужно продеть их в прорези в местах кронштейнов.
•  Листы крепятся в шахматном порядке для того, чтобы у утеплителя не совпадали швы.

  Обратите внимание

  Работая с минеральной ватой, не забывайте о собственной безопасности и о своем здоровье. Работайте в респираторе и перчатках.

•  Ветрозащитная мембрана играет роль гидроизоляции. Она крепится поверх утеплителя. Мембрана укладывается внахлест на 5-10 см. Стыки полотен проклеиваются скотчем, чтобы в стыки не попала влага и вода.
•  Сквозь утеплитель и мембрану просверливаются отверстия под тарельчатые дюбеля. С их помощью будет осуществляться крепление всего этого к основанию.

Используется двухслойное утепление: листовой утеплитель идет в два слоя. В таком случае:

•  Первый слой крепится к основанию тарельчатыми дюбелями.
•  Второй слой минваты идет поверх первого со смещением, стыки не должны совпадать.
•  Верхний слой монтируется по тому же принципу, что и нижний.

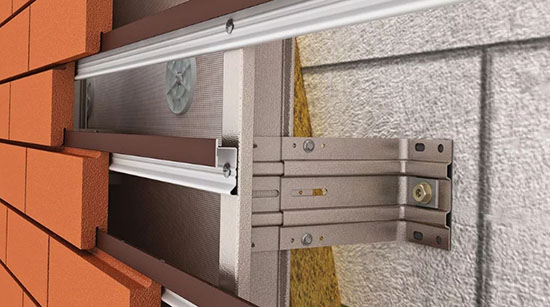

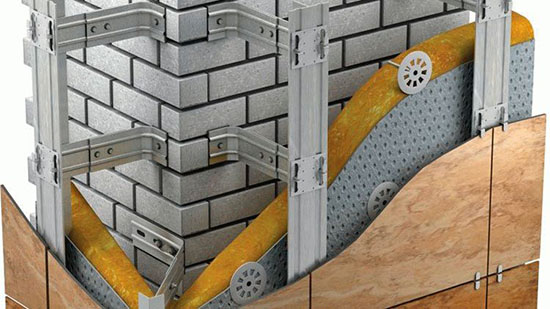

На фото ниже показано из чего состоит «сэндвич» вентилируемого фасада.

Облицовка фасада

Только после монтажа утеплителя монтируется каркас и фасадные панели.

•  Направляющий профиль должен находиться в регулирующей части кронштейна. Положение – свободное для компенсации возможных деформаций облицовки из-за температурных перепадов.
•  Фасадные плиты имеют разную форму и тип крепления. Если это металлические кассеты без замка, то они крепятся саморезами. Укладывать нужно слева направо и снизу вверх.
•  Если используется керамогранит крупных форматов, на обрешетку устанавливаются клямеры из нержавеющей стали. Плита ставиться сверху вниз и слева направо таким образом, чтобы попасть в клямеры.

Плитка для вентилируемых фасадов может быть разной: клинкер, керамогранит. Также используется сайдинг. От типа облицовочного материала зависит вес конструкции, условия монтажа и способ крепления.

Итог
Технология вентилируемого фасада – непростая, такой монтаж является нелегкой задачей. От качества выполнения работ зависит долговечность облицовки, так что лучше доверить дело профессионалам. Опытный подрядчик избежит типичных ошибок новичков и сделает работу быстрее.

Вентилируемые фасады: технология монтажа, нюансы

Содержание статьи:

Вентилируемые фасады – это сложные современные системы, добиться качественной работоспособности которых можно только за счет грамотного выполнения технологий монтажа.

Опытным монтажникам хорошо известно, что большинство повреждений на облицовочных материалах, которые проявляются в течение первых нескольких лет использования, возникают из-за допущенных ошибок на стадиях проведения строительно-монтажных работ.

Именно поэтому к установке сложных вентилируемых фасадных систем следует подходить со всей ответственность.

Технология проведения монтажных работ

Общая инструкция установки вентилируемых фасадов предполагает соблюдение ряда важных условий и выполнение нескольких основных этапов работ.

Подготовка к монтажным работам

Перед установкой вентилируемого фасада, собственник должен будет выполнить ряд подготовительных работ, описанных в нормах и правилах современного строительства.

В первую очередь, на участке строительства должна быть обозначена специальная зона, нахождение в которой посторонних людей может являться опасным, обычно такая зона составляет не менее 3-х метров от всех стен сооружения.

После этого, по периметру сооружения осуществляется установка специальных фасадных подъемников, а также возводятся необходимые инвентарные сооружения – участки для хранения материалов, мастерские для подготовки фасадных конструкций к монтажным работам.

Весь спектр монтажных работ по установке вентилируемых фасадов должен проводиться в соответствии с нормами СНиП, устанавливающими правила монтажа и отделки несущих и ограждающих конструкций.

В этих нормативных документах особо подчеркивается, что проведение монтажа вентилируемого фасада не допускается в условиях сильного тумана, гололеда, грозы, при температуре ниже -20 градусов Цельсия и ветре со скоростью 15 метров в секунду и выше.

Разметка точек для монтажа кронштейнов

Разметка точек монтажа кронштейнов на стене сооружения также можно назвать своеобразными подготовительными работами, так как этот процесс не затрагивает использования элементов вентилируемых фасадов.

Разметку следует проводить в точном соответствии с инструкцией и технической документацией, сопровождающей любое устройство навесного фасада.

В первую очередь, монтажники должны определить нижнюю горизонтальную линию расположения опорных кронштейнов и двух крайних крепежей, располагающихся по краям вертикальных линий.

Крайние точки нижней горизонтальной линии должны быть определены за счет использования нивелира, все отметки должны делаться несмываемой краской, чтобы разметка не нарушилась в процессе установки.

После определения крайних точек рулеткой и уровнем, следует отметить краской все промежуточные точки, где будут расположены крепежи.

Определение вертикальных линий расположения кронштейнов осуществляется за счет спуска специальных отвесов с парапета дома перпендикулярно горизонтальной линии.

Отвесы проводят через точки горизонтальной линии и расположение вертикальной и размечают необходимые точки крепежа.

Установка кронштейнов

У опытных монтажников технология установки кронштейнов для монтажа вентилируемого фасада отработана до мельчайших деталей и проводится в максимально короткие сроки.

Весь этот процесс можно разделить на четыре основных этапа:

1. На первом этапе монтажники производят бурение отверстий в стенах здания с помощью специальных технических средств.
2. С помощью анкерного дюбеля, в каждое отверстие для кронштейна вводят специальную паронитовую прокладку.
3. Шуроповертом производится установка необходимого числа кронштейнов для монтажа системы вентилируемого фасада.
4. Установка необходимых средств защиты, обеспечивающих защиту от воздействия влаги, ветра и перепадов температуры.

Средства защиты перед установкой вентилируемого фасада включают в себя надежный теплоизоляционный слой и монтаж специальной пленки для защиты от влаги и ветра.

Сначала специалисты должны навесить на стену плиты утепления, поверх которых располагают ветрогидрозащитные мембраны и временно их закрепляют.

После этого требуется создание отверстий в стене для тарельчатых дюбелей, организуемых с помощью использования дрели или перфоратора.

Количество и места их расположения должны определятся в соответствии с расчетами и планами индивидуального проекта.

Особенности установки плит теплоизоляции вентилируемых фасадов

Вид и толщина используемых плит для организации надежного вентилируемого фасада должны определяться в ходе профессионального расчета технических характеристик для каждого проекта индивидуально.

Эту работу можно доверить профессиональным строителям или провести ее самостоятельно, пользуясь одной из инструкций.

Современные технологии монтажа предполагают расположение крепежей для установки фасада на расстоянии не менее 50 мм от края плиты.

Монтаж утеплительных плит следует начинать с самого нижнего ряда, который устанавливается на крепеж цоколя или организованный профиль.

Все последующие плиты укладывают по направлению снизу вверх.

Плиты рекомендуется вешать по горизонтали в шахматном порядке таким образом, чтобы между отдельными изделиями не оставалось сквозных щелей.

В соответствии с действующими правилами, допустимый уровень незаполненного шва не может превышать 2-х миллиметров.

В некоторых случаях, перед монтажом теплоизоляции, отдельные плиты могут требовать небольшой корректировки формы или размера, такие работы проводятся с помощью различного ручного инструмента.

Установка направляющих

После установки теплоизоляции, начинается монтаж направляющих профилей к кронштейнам. Данный процесс разделяется на 2 основных этапа:

1. Установка направляющих профилей в организованные пазы кронштейнов.
2. Закрепление профилей на несущие кронштейны с помощью специальных заклепок. В опорных кронштейнах профиль должен монтироваться свободно за счет чего достигается его свободное передвижение по вертикальной линии.

Зазор между отдельными направляющими необходим для компенсации температурных деформаций, величина зазора должна быть не менее 8 и не более 10 мм.

Монтаж облицовки системы вентилируемого фасада

В зависимости от материала, из которого выполнены конструкции вентилируемого фасада, определяется набор действий по монтажу облицовки.

В качестве примера будет рассмотрен вариант установки фасада из керамогранита.

При установке керамогранитной плитки, строители должны соблюдать следующую последовательность действий:

1. Проведение разметки отверстий для крепежа кляммеров, количество которых определяется планом проекта.
2. Создание необходимых отверстий в установленных направляющих с помощью дрели. Следует учитывать, что отверстие должно превышать диаметр используемых заклепок на 0,2 миллиметра.
3. Монтаж кляммеров и крепеж их к каркасу системы с помощью заклепок. В это же время проводится установка керамогранитной плитки.

Проверка качества монтажа вентилируемого фасада

Монтажные работы и все крепежи вентилируемого фасада проводятся в четком соответствии с проектной документацией и действующими нормативными актами по строительству.

Установка должна сопровождаться контролем качества монтажа, в ходе которого проводится проверка на соответствие действий монтажников проектной документации.

Вентилируемые фасады — подробное описание технологии монтажа с видео

Вентилируемые фасады в качестве внешней отделки строений — это обустройство специальной навесной конструкции. Ее закрепление производится различными способами, что позволяет производить монтаж отдельных элементов практически на любой поверхности. Вентилируемый фасад имеет ряд преимуществ, поэтому и пользуется большой популярностью как в промышленном строительстве, так и в частном секторе.

Особенности конструкции

• Универсальность применения. Сложная геометрия основы, ее материал не являются препятствиями для устройства вентилируемого фасада. Это особенно удобно, когда по определенным причинам нет возможности произвести внешнюю облицовку традиционными способами, или если это связано с определенными трудностями.
• Отсутствие необходимости в выравнивании основы. Это одно из основных отличий вентфасадов от привычной обрешетки. Экономия времени и сил – ощутимая.
• Разнообразие выбора вида облицовки.
• Наличие зазора между поверхностью и отделкой исключает появление и развитие гнилостных процессов, так как надежная естественная вентиляция препятствует образованию конденсата.

• Как следствие – увеличение сроков эксплуатации всех использованных материалов, в том числе, и стен.
• Возможность дополнительного утепления сооружения любым соответствующим материалом. При правильном его выборе «точка росы» сместится и будет расположена за пределами здания. Кроме того, воздушная прослойка сама по себе снижает теплопотери сооружения.
• Благодаря технологии монтажа повышается скорость производства работ.
• Резко уменьшается стоимость строительства за счет существенной экономии отделочных материалов.
• Высокая ремонтопригодность, возможность в кратчайшие сроки устранить возникший «местный» дефект.
• Работу по монтажу можно проводить независимо от сезона и погодных условий.

Этапы монтажа

Подготовительные мероприятия

После демонтажа старой облицовки и полной очистки основы проводится осмотр всей поверхности, подлежащей отделке. Обнаруженные дефекты (трещины, раковины, наличие грибка) подлежат устранению.

После этого необходимо удостовериться, что стена способна выдержать предполагаемую нагрузку (суммарный вес каркаса и всех материалов). Для проверки нужно закрепить на основе 2 – 3 дюбеля (в разных местах) и убедиться, что крепеж «сидит» надежно. На основании осмотра выбираются материалы для отделки (в том числе, вид утеплителя).

Желательно провести пропитку основы средствами от гнили (антисептиками). Если строение из древесины – дополнительно и антипиренами (от возгорания) — подробно об этом можно прочесть тут.

Разметка поверхности

Особенность зависит от местных условий и возможностей хозяина. Лучше пользоваться лазерным уровнем, это обеспечит точную «пристрелку». Если используется шнур, то он должен быть капроновым, чтобы при его натяжении не образовывались провисы. Для таких целей хорошо подходит и толстая рыболовная леса.

Разметка начинается снизу строения. Интервал между рейками выбирается в соответствии с габаритами облицовочных изделий (доски, панели) и утеплителя.

Установка кронштейнов и защитных слоев

Глубина гнезда под дюбель должна быть немного больше его длины, так как в процессе установки он соберет со стенок всю пыль, и она утрамбуется на дне. Это может затруднить его полную «посадку».

Крепление держателей производится в таком порядке: на дюбель – шайба, под головку крепежа – прокладка (компенсирующая температурную деформацию).

При необходимости производится гидроизоляция основы. Потом – материал утеплителя, который укладывается снизу вверх. Его фиксация производится не только методом приклеивания, но и дополнительным закреплением строительными дюбелями (тарельчатого типа). Сверху укладывается ветрогидрозащитная пленка (мембрана), которая крепится такими же дюбелями.

Монтаж направляющих

Они представляют собой рейки, которые и образуют несущий каркас. Как их правильно устанавливать и фиксировать, изложено в Инструкции по монтажу. Единой рекомендации нет, так как все элементы могут быть исполнены по-разному (зависит от Производителя).

Единственное условие – все наружные поверхности реек должны быть в одной плоскости, иначе ровности отделки добиться не получится, так как облицовочные плиты (панели) лягут с перекосом.

Крепление «финишного» материала

Может быть или открытым (при помощи кляммеров), или скрытым (невидимым). В качестве облицовки применяются различные изделия – панели керамогранитные (500 – 2000 руб/ед.), композитные (1 200 – 1 400 руб/ед.), металлокассеты (450 руб/ед.) и ряд других (например, плиты из фиброцемента, стеклопанели). У каждого вида отделки – свои особенности установки. Не все рекламируемые облицовочные материалы подходят для частного дома, и это нужно учитывать.

Запрещается:

• Располагать кронштейны в деформационных швах, между кирпичами, плитами.
• Использовать направляющие длиной более чем в 1 этаж строения.
• При сверлении отверстий в мягких материалах (например, пенобетон) пользоваться функцией «ударника» эл/дрели или перфоратора.
• Монтировать рулонные (пленочные) материалы «встык». Они укладываются с перекрытием между смежными полосами (порядка 10 см). При этом швы дополнительно герметизируются (клейкой монтажной лентой), чтобы исключить проникновение под покрытие жидкости.

Практические советы:

• Отсутствие соответствующих Стандартов на установку вентфасадов чревато тем, что нередко выполнить подобную работу берутся люди с недостаточной профессиональной подготовкой. Дело в том, что для такого монтажа не требуются сертификаты, допуски (в СРО). Именно этим и пользуются некоторые мелкие «фирмочки», ангажирующие себя как организации, гарантирующие высокое качество. Если принято решение заключить Договор, то желательно проверить качество той работы, которую данная фирма уже выполнила. Посмотреть самому, поговорить с Собственником, поинтересоваться его мнением. Впоследствии это исключит многие неприятности.
• В свете вышесказанного, при найме работников следует самому разобраться во всех тонкостях процесса монтажа. Это даст возможность проконтролировать качество работы на любом ее этапе и подумать о целесообразности дальнейшего сотрудничества в случае выявления «халтуры». А с Исполнителя – взыскать, в том числе, и через суд.
• Несмотря на привлекательность обустройства вентфасада, необходимо учесть тип и состояние фундамента. Способен ли он выдержать вес такой конструкции?

Подсистема для вентилируемого фасада: устройство и монтаж

Монтаж подсистемы вентилируемых фасадов осуществляется с применением надежных и прочных элементов крепления. Конструкции создают из алюминия, оцинкованной и нержавеющей стали. Использование этой технологии позволяет избежать образования влаги и грибков на несущих стенах.

Что такое подсистема для вентфасада

Во время возведения здания особое внимание уделяют обустройству фасада. В последние годы популярностью пользуется вентилируемый фасад. С его помощью улучшают внешний вид здания и продлевают срок службы стен. В составе конструкции декоративная облицовка, профиль и кронштейны.

Особенность этого вида фасада в том, что между стеной и обшивкой есть зазор для непрерывной циркуляции воздуха. Это позволяет избежать накопления влаги, так как все ее излишки проветриваются.

Отделку выполняют с применением керамогранитных, фиброцементных панелей и фасадных кассет.

Конструкция системы с воздушным зазором

Вентилируемый фасад состоит из:

• несущего основания;
• подконструкции;
• слоя звуко- и теплоизоляции;
• парапроницаемой мембраны;
• зазора, обеспечивающего проветривание;
• декоративной отделки.

Каждый элемент подконструкции состоит из несущих профилей и кронштейнов, которые закрепляются между собой заклепками, а к стене анкером. Также используются разные элементы облицовки, которую крепят на салазку с иклей, кляммер и другие элементы.

Каждый элемент подконструкции создает единую каркасную систему. На нее и устанавливают материалы для облицовки здания.

С помощью подконструкции надежно крепятся облицовочные элементы, создавая вентиляционный зазор.

Составные элементы подконструкции навесного фасада

Дл создания основы каркаса под вентилируемый профиль пользуются профилями, которые крепят на кронштейны и другие элементы. На конструкцию будет осуществляться установка облицовочного материала.

Подконструкция необходима для того, чтобы крепко зафиксировать отделочные элементы, оставив зазор между отделкой и теплоизоляционным слоем. Благодаря каркасной системе создают надежные фасады с продолжительным сроком эксплуатации.

У вентилируемого фасада должно быть надежное крепление. С помощью теплоизоляции создают защиту от морозов и холодного ветра. Вентзазор при этом позволяет избежать деформации поверхности.

Фасадная подсистема: разновидности

Существуют разные варианты подконструкций, для создания которых используют алюминий, оцинкованную или нержавеющую сталь.

Металлические виды подсистем более надежные и отличаются продолжительным сроком службы. Вариант из алюминия больше других нравится покупателям, поэтому он дороже оцинкованной стали.

Внимание! Цена готового изделия устанавливается с учетом стоимости килограмма металла.

Алюминий как основа для подсистемы

Одним из распространенных элементов обустройства фасада считается алюминиевая подконструкция. Для ее изготовления используют сверхнадежный и прочный материал, устойчивый к коррозии. Небольшой вес системы позволяет избежать перегрузки основания. Поэтому этот вариант подходит для старых построек.

Чтобы повысить устойчивость материала к агрессивной среде, его подвергают анодированию или окрашивают. Первый способ можно использовать только в заводских условиях.

Срок эксплуатации системы из алюминия составляет до 50 лет.

Подконструкция из оцинкованной или нержавеющей стали

Система из оцинкованных профилей отличается положительными эксплуатационными свойствами и демократичной стоимостью. Она прочная, поэтому выдержит самый тяжелый отделочный материал. На нее можно устанавливать даже плиты из керамогранита.

Такие каркасы устойчивы к возгоранию, имеют высокую температуру плавления. Их изготовление осуществляется с соблюдением всех норм пожарной безопасности.

Чтобы продлить срок эксплуатации изделий, систему обрабатывают полимерным покрытием или окрашивают специальными составами. Стальные подсистемы не предполагают использование компенсаторов термического расширения.

Главный недостаток оцинкованной стадии в невысокой устойчивости к  коррозии и сопротивлении разрыву. Поэтому в регионах, где уровень влажности превышает норму, этот материал использовать не рекомендуется.

Системы из нержавеющей стали также часто используют в процессе обустройства вентилируемого фасада. Такой профиль отличается долговечностью, так как устойчив к гниению. Среди всех видов подобных конструкций, системы из нержавейки служат дольше.

Такие каркасы подходят даже для межэтажного строительства. Они и комплектующие к ним отличаются хорошей жесткостью, прочностью и продолжительным сроком службы. Их можно использовать для тяжелой облицовки. Но есть некоторые недостатки материала:

1. Цена за м² гораздо выше, чем у аналогичных систем.
2. Огромный вес стали делает невозможным ее использование для старых построек со слабой несущей способностью.

Внимание! Из-за большого веса, при установке системы из стали, придется потратиться на каркас. Но чрезмерные затраты необходимы, если требуется добиться высокой устойчивости фасада к коррозии.

Производители в России предлагают покупателям различные типы подконструкций. Выбрать подходящий вариант между моделями из оцинкованной и нержавеющей стали очень сложно, особенно, людям, не разбирающимся в подобных вопросах. Поэтому предварительно стоит обсудить все вопросы со специалистом, который поможет сделать выбор с учетом архитектурных особенностей определенного здания, подберет крепежи, проведет расчет необходимого количества материала, поможет разобраться в технологической карте конструкции.

В связи с завышенными требованиями к профилям, каждый производитель пытается создать максимально надежные изделия, чтобы повысить их привлекательность для покупателей.

Деревянный каркас

Также существует вариант каркаса из дерева. Он гораздо дешевле, чем сложные металлические конструкции, но и срок эксплуатации меньше. Системы выполняют из деревянных брусков. Их устанавливают друг на друга в перпендикулярном положении и создают зазор для циркуляции воздуха. Такие элементы используют при строительстве коттеджей.

Основные производители

Количество производителей элементов для создания вентилируемого фасада в стране превышает сотню. На лидирующих позициях компании:

1. Норд Фокс.
2. Краспан.
3. Зиас.
4. Сиал.
5. Олма.
6. Металл Профиль.

Большинство производителей занимаются алюминиевыми системами, так как их можно крепить к различным облицовкам. Этот вариант чаще предпочитают владельцы коммерческих объектов.

Для жилых домов, чтобы сэкономить деньги, предпочитают использовать окрашенные или неокрашеные оцинкованные системы. Их количество составляет 40% рынка.

На 20% приходятся элементы из нержавеющей стали. Из обычно комбинируют с оцинкованными профилями, так как такие подконструкции продаются лучше.

Согласно статистике, крепить навесные фасады больше предпочитают на жилые многоэтажные здания. 40% из них уже установили такие системы. Но только 3% владельцев коттеджей, загородных домов, дач и вилл отдают предпочтение данному варианту обустройства фасада.

Основные способы монтажа и крепления

Большинство строительных компаний предпочитают металлические подсистемы. Но для продолжительного срока использования конструкции, ее необходимо правильно установить.

Системы могут крепиться сразу к стенам, если для их создания использовали прочные металлы. Для старых стен со слабой несущей способностью подобные нагрузки не подходят. В этой ситуации не обойтись без крепежа плит перекрытий, но это более трудоемкий процесс.

Профили могут устанавливать в горизонтальном или вертикальном положении. Первый вариант считается более удачным, так как перемещение воздушных масс происходит в вертикальном направлении снизу-вверх. Это обеспечит естественный процесс вентиляции фасада.

Чтобы прикрепить профиль, пользуются кронштейнами в форме буквы Г, Т и П. Их монтируют с применением анкерных дюбелей. Установка подсистемы осуществляется с учетом ее веса.

Перед началом работ, проводят геодезическую съемку фасада для определения неровностей и кривизны стен. После этого выполняют разметку и устанавливают маяки по вектору. Эти маяки определяют места, в которых будут располагаться кронштейны. Замеры проводятся с использованием геодезических приборов, отвесов, высокоточных уровней.

Процесс состоит из нескольких этапов:

• монтируют кронштейны;
• устанавливают слой утепления;
• располагают каркасы в горизонтальном и вертикальном направлении.

Монтажные работы проводят в соответствии с инженерными расчетами. Они позволяют качественно установить систему.

Стальные изделия тяжелее алюминиевых профилей. Их вес составляет около 7 кг, в то время, когда алюминиевые подконструкции всего 3 кг.

Чтобы детально подсчитать количество элементов, мастера должны выполнить замеры всей поверхности фасада.

Важно учитывать, что стоимость работы зависит не только от количества материала, а и от сложности монтажа, типа выбранного материала, его веса и сроков выполнения заказа. Каждый материал, с помощью которого монтируют систему вентилируемого фасада, имеет собственные специфические характеристики, достоинства и недостатки. На эти моменты следует обращать внимание во время выбора конструкции. Если правильно определить необходимый вариант и соблюдать технологию монтажа, фасад прослужит не один десяток лет.

Утепление вентилируемого фасада :устройство с двухслойным утеплением минватой

Исторической родиной вентилируемых фасадов является Германия, в которой с пятидесятых годов прошлого века велись разработки такой технологии на основании металлического каркаса и облицовочных материалов.

Фото вентилируемого фасада

Вентилируемые фасады — что это такое

Под вентилируемым фасадом понимают систему облицовочных материалов, которая крепится к монолитному перекрытию или несущему слою стены с помощью каркаса из оцинкованной стали, нержавейки или алюминия. Основной особенностью такой системы является зазор между стеной и облицовкой — по нему беспрепятственно перемещается воздух, что позволяет решить проблему конденсата в конструкции.

Для дополнительного утепления стены здания в систему включается слой утеплителя — он должен быть негигроскопичным. При утеплении вентилируемого фасада важно сохранить зазор между стеной и утеплителем примерно в 40 мм, чтобы потоки воздуха, циркулирующие между облицовочным материалом и слоем теплоизоляции, избавляли последний от влаги. Вообще, величина такого зазора стандартная, но в разных странах стандарты колеблются от 20 до 50 мм.

В перечень достоинств вентилируемых фасадов можно отнести следующее:

• Широкая цветовая гамма;
• Высокие теплоизоляционные характеристики;
• Многослойная конструкция позволяет обеспечить хорошую звукоизоляцию, что актуально для крупных городов;
• Естественная вентиляция, которая избавляет используемые материалы и само здание от повышенной влажности и разрушения;
• Своевременное избавление от конденсата обеспечивает сохранение свойств утеплителя — утепление стен вентилируемым фасадом снижает теплопотери в холодный период на весь период эксплуатации;
• Долговечность — срок службы такой конструкции 50 лет;
• Пожаробезопасность;
• Оперативный монтаж, которым можно заниматься в любой сезон года;
• Защита от перегрева в жаркий период;
• Конструкция ремонтопригодна — частичное повреждение можно отремонтировать.

Не стоит забывать и об эстетичности — фасада, облагороженный таким образом, выглядит современно и привлекательно.

Все эти преимущества актуальны только в тех случаях, когда вентилируемый фасад смонтирован с соблюдением всех правила монтажа.

Утеплители для вентилируемого фасада

Виды утеплителей

Выбирая утеплитель для вентфасада, необходимо оценивать комплекс свойств:

• Паропропускаемость утеплителя не должна быть меньше паропропускаемости стены;
• Утеплитель должен обеспечить термоизоляцию стен;
• Снижение шума из-за наличия шумоизоляционных свойства будет дополнительным плюсом;
• Утеплитель не должен быть гигроскопичным, по крайней мере, он должен легко осушаться за счёт потоков воздуха между вентфасадом и стеной.

Такие свойства имеются у пенополистирола, пенопласта, пенополиуретана, минеральной и базальтовой ваты.

Пенополистирол, пенопласт, пенополиуретан

Такие утеплители отличаются общим набором следующих свойств:

• Не впитывают влагу за счёт мелкоячеистой структуры;
• Способны выдерживать перепады температуры, не теряя своих свойств;
• Устойчивость к влаге — даже в случае намокания внешнего слоя пенополистирола и пенопласта эластичность спасает их от разрушения, утеплители выдерживают многократные циклы замораживания/размораживания воды в порах;
• Высокие показатели тепло- и шумоизоляции;
• Отсутствие усадки;
• Небольшая паропроницаемость пенополиуретана и прочих утеплителей из полимеров обеспечивает полноценную пароизоляцию.

Общим недостатком этих материалов является довольно высокая цена, поэтому утепление фасада будет затратным мероприятием.

Минеральная вата

Затраты на минеральную или базальтовую вату существенно меньше, чем у утеплителей из полимеров. Такой утеплитель обладает следующими свойствами:

• Высокая паропропускаемость;
• Большой вес;
• Химическая, биологическая стойкость;
• Не горит;
• Легко впитывает влагу и без проблем высыхает;
• Хорошие показатели шумо- и теплоизоляции (не такие высокие, как у материалов из полимеров).

Основной недостаток минеральной ваты — это потеря объемов, материал быстро теряет форму. Это обусловлено как структурой минваты, так и тем фактом, что движение воздуха в зазоре уносит с собой волокна и нарушает структуру утеплителя. Это не только снижает срок его эксплуатации, но и ухудшает теплоизоляционные свойства Именно поэтому выбор такого материала, как минеральная вата для создания фасадов высотных зданий не самый лучший.

Чем больше высота строения, тем большую скорость и силу набирает воздушный поток, разрушая материал — тем больше должна быть плотность материала. Что касается толщины утеплителя, то для расчета этого значения можно использовать специальные калькуляторы, которые позволят учесть как климатические особенности местности, так и параметры выбранного материала.

Технология укладки каменной ваты в вентфасаде

Технология монтажа вентилируемого фасада с утеплением

Утепление фасада минватой не представляет сложности — его можно выполнить даже своими руками без особенных навыков:

1. Установите кронштейны для фиксации элементов вентилируемого фасада.
2. Закрепите опорный угол к горизонту к цоколю.
3. Укладываете плиты утеплителя горизонтальными рядами, при этом вертикальные швы должны быть выполнены с небольшим смещением между рядами. Для крепления утеплителя к стене используйте дюбеля-зонтики, плотность установки дюбелей — 2 шт./1 плиту.
4. В случае двухслойного утепления вентфасада: cмонтируйте ветрозащитную пленку — такой слой накладывается горизонтальными полосами, внахлест должен составлять порядка 10 см.
5. Завершающий этап — слой утеплителя ещё раз фиксируется грибками, плотность установки дюбелей — 5 шт./1 плиту.

Особенности монтажа пенопласта, пенополистирола и пенополиуретана

Монтаж пенопласта на стену

Технология установки теплоизоляции из пенопластовых плит при создании фасада несколько отличается. Для таких лёгких закрытоячеистых утеплителей нет нужды в создании обрешётки. Плиты можно просто приклеить, очистив стену от загрязнений.

Единственное, каркас необходимо будет сделать, если в качестве теплоизоляции используются плиты пенополистирола — в этом случае вспененный утеплитель фиксируется широкими шляпками. Они вставляются в стыки между плитами. Не стоит монтировать плиты вплотную — разумно оставить зазоры между кромками. Это позволит нивелировать температурное расширение, поскольку ППУ, ППС и пенопласт при нагревании немного увеличиваются в размерах — наличие зазоров позволит избежать коробления материала.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.
