Величина защитного слоя бетона: Защитный слой бетона для арматуры, СНИП, толщина и минимальный слой – Защитный слой бетона

Содержание

Защитный слой бетона: функции и основные показатели

Защитный слой бетона – это прослойка раствора от поверхности сооружения до металлического каркаса. Большое значение для бетонных сооружений имеет их защитный слой, который способствует увеличению продолжительности срока службы зданий и сооружений. Чтобы обеспечить надежную защиту постройкам из бетона, действуют согласно строительным нормам и правилам, а также руководствуются инструкцией по их изготовлению. В противном случае бетонной конструкции грозит разрушение.

Какие функции выполняет?

Защитный слой бетона нужен для оберегания находящегося в его составе металла в результате влияния окружающей среды. Также используют защитный слой бетона для выполнения таких функций:

  • сохранения и увеличения огнеупорности сооружений из бетона с добавлением железной арматуры;
  • оснащения фиксации арматурного каркаса в бетонном растворе;
  • оберегания металла от воздействия: влажности, нагрева, оттаивания снежных масс, а так же различных агрессивных факторов внешней среды;
  • обеспечения объединенной работы бетона с каркасом из арматуры.
Вернуться к оглавлению

Что влияет на толщину защитного слоя?

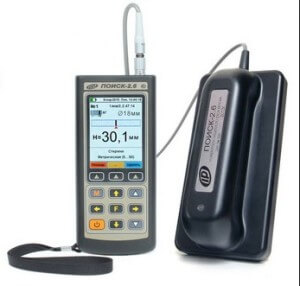

Прибор для определения толщины бетона до арматуры.

Защитный слой бетона для арматуры зависит от толщины пласта раствора. При тонком защитном слое металл больше подвергается проникновению влаги и порче, а в дальнейшем — разрушению всей постройки. Толстый защитный слой бетона значительно увеличивает затраты на строительство. Таким образом, важно правильно выявить нужное значение, на которое влияют такие факторы:

  • Вид постройки. Это может быть основа для бассейна, фундамент, плита, балка.
  • Предназначение арматуры в сооружении. Которое бывает конструктивное или рабочее, поперечное или продольное.
  • Размер сечения арматуры.
  • Нагрузка на арматуру. Она бывает напряженная и ненапряженная.
  • Внешняя среда. Включает в себя: открытый воздух или помещение, контакт с поверхностью земли, повышенная влажность.

Таким образом, определяют требования к защитному пласту, который в свою очередь, должен:

  • оберегать бетонную поверхность от возникновения коррозии;
  • способствовать взаимосвязи бетона с металлом;
  • ограничивать негативные вмешательства окружающей среды.
Вернуться к оглавлению

Выбор толщины слоя

Выбирается толщина предохранительного пласта бетона, исходя из строительных требований и правил, благодаря которым возможно определение требуемых значений в различных ситуациях. Таким образом, при возведении монолитных железобетонных построек используется толщина слоя на пять миллиметров меньше толщины сечения арматуры при условии применения тяжелого материала с мелкозернистыми гранулами.

Толщина слоя зависит и от толщины арматуры.

При использовании арматуры с сечением от 4 до 18 мм соответствует толщина предохранительного пласта бетона от 10 до 25 мм. Применяются для крепежа арматуры фиксаторы «стульчик». В состав «стульчика» входят добавки, которые обеспечивают устойчивость к термическому воздействию. «Стульчик» не деформируется под арматурой в результате воздействия высоких температурных режимов, не трескается и не сыпется при низких температурах. Применение «стульчика» в строительстве монолитных конструкций позволит удержать правильное расположение арматурного каркаса внутри железобетона.

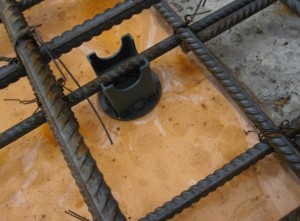

Используя фиксатор «стульчик», гарантируется прочность и надежность сооружаемых зданий. При надобности создания предохранительного пласта толщиной от 30 до 50 мм, применяют «стульчик» большего размера. «Стульчик» для арматуры выпускается с шагом размером 5 мм.

Вернуться к оглавлению

Основные показатели

Показатели сооружений, используемые в промышленности, определяют минимальный пласт защиты в таких числовых показателях:

  • в сборных фундаментах показатель соответствует тридцати миллиметрам;
  • для плоских и рельефных плит, стен и панелей – двадцать миллиметров;
  • в сборных фундаментах с применением бетонной подготовки – тридцать пять миллиметров;
  • в фундаментах без подготовки из бетона – семьдесят миллиметров;
  • в балках фундамента – тридцать миллиметров;
  • в колоннах – двадцать миллиметров.
Вернуться к оглавлению
Арматура ненапрягаемая

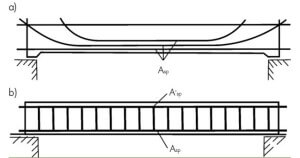

Схема напрягаемого и ненапрягаемого продольного армирования балок.

При использовании защитных слоев в бетоне с ненапрягаемой арматурой, слой должен быть не меньше диаметра сечения стержня. Также плита толщиной десять сантиметров должна соответствовать слою в один сантиметр. Балки, высота которых достигает 25 сантиметров, должны обладать защитным слоем в два сантиметра. В строительстве фундаментов слой защиты составляет три сантиметра. При работе с бетоном, в состав которого входит стальной каркас, толщиной больше десяти сантиметров применяют пласт защиты пятнадцать миллиметров.

Вернуться к оглавлению
Арматура напрягаемая

В постройках из железобетона с наличием осевой напрягаемой арматуры в месте, где происходит нагрузка на бетонный раствор, предохранительный пласт должен быть не меньше 2 диаметров сечения арматуры. В некоторых случаях защитный пласт достигает трех диаметров. Однако диаметр сечения арматуры не должен быть меньше 0, 2 см.

В момент напряжения осевой арматуры на бетон в каналах нужно соблюдать расстояние между ними, но оно не должно быть меньше 20 мм.

Вернуться к оглавлению
В конструкциях промышленного назначения

В конструкциях промышленного назначения применяют предохранительный пласт толщиной:

  • два сантиметра в плитах с плоской или ребристой поверхностью, стенах;
  • два сантиметра при строительстве бетонных основ или фундаментных балок;
  • двадцать пять миллиметров в фермах, колоннах, балках;
  • два сантиметра при возведении построек под землей.

Чтобы обеспечить защитным пластом торец арматурной палки, применяют толщину слоя в 1 см для девятиметрового сооружения, 1,5 см для 12 метровой и 2 см для железобетонных построек, длина которых превышает двенадцать метров.

Вернуться к оглавлению
При негативных условиях окружающей среды

При неблагоприятных факторах внешней среды толщина защитного слоя бетона может отличаться:

  • в случае наличия подготовки из смеси цемента с водой основы зданий и сооружений – не меньше 4 см;
  • при постоянном соприкосновении сооружения с поверхностью земли – 7,5 см;
  • при соприкосновении построек, в состав которых входит арматурный каркас, с поверхностью земли под действием неблагоприятных явлений природы – 5 см;
  • если планируется эксплуатация зданий и сооружений на открытом воздухе – 3 см и больше;
  • в железобетонных постройках присутствует влажность – 2,5 см.
Вернуться к оглавлению

Реконструкция защитного слоя

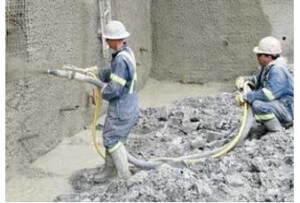

Под действием большого давления раствор вылетает из установки, уплотняя наносимый слой.

Толщина защитного слоя бетона с течением времени приобретает неудовлетворительное состояние и требует реконструкции. Воссоздание защитного пласта выполняют двумя способами:

  • частичный ремонт, включающий латание трещин, сколов и т.д.;
  • полная реконструкция верхнего яруса.

Ремонт по заделыванию трещин не занимает много времени и сил, для этого требуется только привести в порядок место повреждения, очистить его и нанести грунтовый раствор. После подготовительных работ приступают к латанию поврежденного места в железобетонных конструкциях.

Выполняя работы по полной замене поверхности защитного пласта, придерживаются определенных правил и требований. Полная реконструкция требуется, если:

  • произошло разрушение металлов в следствие физико-химический взаимодействий с окружающей седой;
  • произошло снижение свойств материала;
  • случилось отслаивание предохранительного пласта.

Выполняя замену старого пласта на новый, придерживаются следующей инструкции:

  • начинают работу по замене защитного пласта с определения его толщины с помощью специального приспособления, которые позволит измерить предохранительный пласт, состоящий из смеси цемента с водой;
  • после чего нужно с особой аккуратностью снять непригодный к использованию пласт до места, где крепится стальной каркас;
  • если существует надобность, то провести очищение поверхности металла от ржавчины в железобетонных конструкциях;
  • после чего провести чистку от возможной грязи и пыли;
  • по окончании подготовительно-очистительных работ приступают к нанесению бетонного раствора.

Укладывают смесь слоями под давлением сжатого воздуха или, как еще называют этот процесс укладки – механическим нанесением бетона. Такой способ обеспечит плотное прилегание частиц и взаимодействие бетона с поверхностью сооружений. Укладывают раствор толщиной не меньше трех сантиметров.

Возможно нанесение нового пласта на старый, когда поверхность железобетонных построек имеет сильные повреждения и не поддается частичному ремонту. В случаях с надобностью в обработке механическим способом сооружений из железобетона, применяют агрегат с алмазными насадками.

При необходимости устанавливают фиксаторы для стального каркаса:

  • «звездочка»;
  • универсальные «треугольник»;
  • круглые «колесико»;
  • «стульчик»;
  • универсальные «стойка»;
  • «нагель»;
  • «конус» .
Вернуться к оглавлению

Выводы

Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.

Также важно соблюдать соответствующие нормы и требования, а в процессе постройки — придерживаться инструкций и рекомендаций опытных строителей.

Особенности защитного слоя бетона для арматуры

При бетонировании конструкции с использованием арматуры крайне важно соблюсти определенные условия, в том числе создать правильный защитный слой бетона для арматуры. Наличие данного слоя является обязательным. Ведь именно он обеспечивает совместную работу арматуры с бетоном. Он позволяет защитить металлические элементы от негативного воздействия окружающей среды, а также увеличивает огнеупорные свойства стальных конструкций. Толщина защитного слоя арматуры может отличаться в зависимости от диаметра стержня арматуры, особенностей эксплуатации, назначения железобетонной конструкции и ее месторасположения.

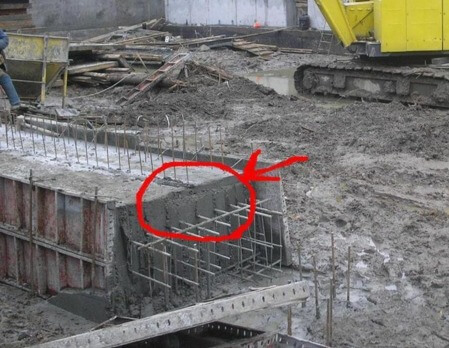

Защитный слой бетона

Защитный слой бетона

Зачем нужно использовать защитный бетонный слой

При изготовлении фундамента, бетонных и железобетонных конструкций с использованием арматуры для усиления конструкции требуется качественная защита каркаса от негативного воздействия окружающей среды.

Металлоконструкции обрабатываются специальными составами для защиты от коррозии. Но даже оксидирование или цинкование не может обеспечить полноценную защиту металла от коррозии. Обработка арматуры специальными составами создает на поверхности металла тонкую пленку, свойства которой со временем снижаются. А при транспортировке или неаккуратных сварочных швах возникает нарушение целостности покрытия, что негативным образом повлияет на долговечность и эксплуатационные качества арматуры.

Формирование защитного слоя бетона для армирующей сетки

Формирование защитного слоя бетона для армирующей сетки

Кроме того, бетонная смесь включает в себя щебень, гравий и другие тяжелые наполнители, острые края которых могут привести к образованию царапин на покрытии арматуры. Поэтому металлические конструкции с защитным покрытием лучше использовать для открытых каркасов и сооружений.

Для железобетонных конструкций целесообразнее применять арматуру без покрытия. Для ее защиты от влаги и перепадов температур следует использовать бетонную прослойку. Ее применение позволяет:

  • защитить металлические элементы от коррозии, вызванной перепадами температур, атмосферными осадками и агрессивными средами;
  • обеспечить правильную совместную работу всех элементов;
  • правильное закрепление концов арматуры в бетоне.

Качественный защитный слой должен быть изготовлен из бетона высокой марки, чтобы гарантировать высокое качество железобетонной конструкции.

Толщина защитного слоя бетона

Защитный слой является обязательным условием при изготовлении железобетонных конструкций. При его формировании крайне важно уделить особое внимание правильной толщине. Соблюдение нормативных величин особенно важно при изготовлении каркасов с использованием специальных фиксаторов.

Для определения оптимальной толщины прослойки следует учитывать такие параметры:

  1. Диаметр стержней. Чем выше данный показатель, тем более толстый слой потребуется.
  2. Особенности окружающей среды в данном регионе. К примеру, на заболоченных почвах возникает сильный капиллярный подсос влаги внутри бетонной конструкции. Поэтому если не уделить внимание формированию максимально толстого защитного слоя, фундамент быстро отсыреет, а металл будет подвержен коррозии.
  3. Особенности конструкции. Существуют нормативные данные по размерам защитной прослойки в зависимости от типа фундамента и других конструкций. Поэтому для определения защитного слоя рекомендуется взять данные из соответствующей документации.
  4. Условия эксплуатации. Чем больше нагрузки будет испытывать арматура в железобетонной конструкции, тем выше риск ее коррозии и механических повреждений. Поэтому при подсчете необходимого слоя защитного бетона следует учитывать и степень нагрузки на конструкцию.
  5. Функциональная нагрузка арматуры. На металлические изделия может оказываться как функциональная, так и распределенная нагрузка.
Таблица толщины защитного слоя бетона

Таблица толщины защитного слоя бетона

Защитный слой бетона требуется использовать в любом случае, а вот величина его толщины в первую очередь зависит от типа конструкции:

  • для монолитных фундаментов величина составляет 5-7 см;
  • для железобетонных конструкций, например, для монолитных перекрытий, показатель составляет 2 см;
  • для бетонной отмостки показатель составляет 5 см;
  • при изготовлении тротуарных плит показатель составляет 2 см.

Больше о том, что такое защитный слой бетона, и как его сделать, можно узнать из видео:

Заливка защитной прослойки

Заливка защитной прослойки

Также необходимо учитывать, что толщина защитного слоя бетона должна превышать диаметр арматуры. Для поперечной арматуры данный показатель должен составлять 1-1,5 см.

Фиксатор защитного слоя

Для обеспечения точной величины рекомендуется использовать специальный фиксатор. При изготовлении фундамента нижние армирующие сети необходимо поставить на фиксаторы. Они могут иметь различную форму и размер, и чаще всего изготавливаются из пластмассы. Использование фиксаторов позволяет облегчить процесс нанесения защитного слоя в 5-7 см. Современные фиксаторы позволяют значительно упросить процесс армирования и бетонирования железобетонных конструкций.

Использование пластиковых фиксаторов позволяет надежно закрепить арматуру в нужном положении. После чего процесс заливки бетона становится более простым и безопасным. К тому же применение фиксаторов позволяет обеспечить стабильную толщину защитного слоя.

Кроме того, применение фиксаторов позволяет:

  • обеспечить высокое качество железобетонной конструкции;
  • гарантирует нужную толщину прослойки;
  • сокращает сроки выполнения работ;
  • снижает затраты на изготовление конструкции.
Пластиковый фиксатор для арматуры

Пластиковый фиксатор для арматуры

Стабильный по толщине защитный слой гарантирует надежность, долговечность, огнеупорность и высокие антикоррозийные свойства железобетонной конструкции. А обеспечить такой слой можно только с использованием качественных пластиковых фиксаторов.

Особенности монтажа арматурного каркаса

Перед формированием скелета в опалубке необходимо придерживать некоторых правил:

  1. Нижний уровень арматурного каркаса не должен соприкасаться с дном траншеи, поэтому на смесь песка и щебня следует залить тонкую прослойку. Если при этом использовать пластиковые фиксаторы, прослойка защитит арматуру от коррозии.
  2. Каркас и опалубка не должны соприкасаться. Поэтому угловые элементы следует обрезать так, чтобы между каркасом и опалубкой осталось расстояние хотя бы 5 см.
  3. Сначала укладывается верхняя часть конструкции с использованием песка, щебня и заливки цементной смеси, и только потом происходит монтаж продольной части каркаса. После чего выводятся вертикальные элементы. Для крепления боковых элементов также применяются фиксаторы. И только после крепления всех элементов конструкция заливается бетоном.

Даже качественная арматура подвержена коррозии. Чтобы этого избежать, при изготовлении железобетонных конструкций рекомендуется использовать защитный слой бетона, который требуется для защиты арматуры от негативного воздействия окружающей среды.

Защитный слой бетона для арматуры

Монолитный пласт, отделяющий стальную основу изделия от контакта с внешней средой, называется защитный слой бетона для арматуры. У разных конструкций мощность прикрытия отличается, для соблюдения нормы применяются детали, фиксирующие заданную толщину. Разрушенные участки бетонной поверхности подлежат восстановлению.

Основные функции защитного слоя бетонной смеси для арматуры

закрепление арматурного скелета

Арматурный скелет

Опасность контакта железных прутьев с атмосферой заключается в коррозии, в результате которой металл обретает рыхлый поверхностный налет ржавчины, увеличивается в объеме. Внутри монолита возникают напряжения, разрушающие цементную твердь. Кроме основной функции, предохранительный пласт выполняет и другие задачи:

  • закрепление арматурного скелета в твердеющей массе;
  • распределение прилагаемых нагрузок между стальной основой и монолитом;
  • защита от химических реагентов, воды, перепада температур, нагрева;
  • анкеровка стержней в бетоне и фиксирование стыков.

Мощность охранного слоя нормируется строительными правилами в СНиП 52-01-2003. Он включен в СП 52-101-2003 — регламент на бетонные и железобетонные (ЖБ) конструкции. На толщину t пласта влияют характеристики арматурных прутьев, направленность и величина нагрузок, вид и габариты ЖБ-изделий.

Показатели для определения размеров

Если защитный слой окажется слишком тонким, он будет скалываться, обнажая металл. Наносить избыточно толстый пласт нецелесообразно из экономических соображений.

Оптимальный размер определяют по совокупности нескольких показателей:

  • расчетные нагрузки на строительный элемент;
  • поперечное сечение и тип железобетонной конструкции: фундамент, свая, плита, балка;
  • внешняя среда, в которой предстоит работать ЖБ-изделию: внутри здания, снаружи, в земле или в обводненных условиях;
  • марка и габариты армирующих стержней, степень их напряженности;
  • назначение металлического каркаса — рабочий или конструктивный, расположение прутов — продольное, поперечное.

В технической документации на изготовление монолитных блоков и сооружений обязательно указывается мощность защитной поверхности с учетом каждого фактора. Применение арматуры Ø4-18 мм обусловливает устройство цементного ограждения 10-25 мм. Толщина t предохранительного слоя ≥10 мм, не должна быть меньше диаметра прутов. Если фракция щебня оказывается крупнее, за минимальный размер принимается габарит камня.

фракция щебня

Фракция щебня

Нормативные показатели

Мощность защитного слоя выражается в расстоянии от арматуры до края бетона. Требования изложены в таблице 8.1 СП 52-101-2003. Нормативы на предохранительный пласт в зависимости от условий:

  1. Окружающая среда. Минимальные показатели для ненапряженных систем в помещениях сухих — 20 мм, с влажным воздухом 25 мм. У наружных конструкций в атмосфере — 30 мм, на земле и в грунте — 40 мм. Сборные ЖБ-изделия заводского изготовления допускается уменьшить на 5 мм, но не тоньше прутка. Это положение распространяется на предметы из тяжелого бетона М250.
  2. Тип строительных элементов. Для плит и стенок наименьший слой 10 мм, если t<10 см; в иных случаях — 15 мм. Балки предохраняются таким же пластом при t<25 см, более толстые должны обладать толщиной ≥20 мм, как колонны и опоры. Блоки сборных ЖБ-фундаментов — 30 мм, основания без подготовки — 35 мм, без подбетонки — 70 мм.
  3. Особые случаи. Если арматура предварительно растянута, максимальная толщина слоя <50 мм. Поперечные элементы всех типов ЖБ-изделий покрываются монолитом на 10 мм для балок длиной <9 м, 15 мм — при протяженности 9−12 м, а для большей величины — 20 мм.

В техдокументации отсутствуют указания на максимальный пласт защиты. Контроль минимальных значений осуществляется неразрушающим способом с помощью приборов, построенных на принципе магнитного поля.

Классификация бетона

Классификация водонепроницаемости бетона

Применение готовых фиксирующих деталей

Чтобы не измерять расстояние между опалубкой и каркасом изделия при бетонировании, применяют шаблоны — пластиковые фиксаторы. Они разделяются на 3 группы: для закрепления горизонтального зазора, вертикального интервала и комбинированные. Применение калибровочных деталей имеет следующие достоинства:

  • обеспечивается точность формирования защитного слоя;
  • сокращаются сроки подготовки к заливке бетонного раствора, всего производственного цикла;
  • исключаются примыкания элементов каркаса к опалубке — повышается качество работ;
  • уменьшаются расходы на изготовление ЖБ-изделий.

Стоимость фиксаторов невысока, и пользоваться ими несложно. Изготавливаются опорные стульчики и звездочки из прочного пластика, стойкого к перепадам температур и агрессивным средам. Это расходный материал, оставляемый в монолите. Существуют также конусные разновидности: их после заливки демонтируют, а остающиеся полости заполняют цементным раствором.

По направлению упора фиксаторы бывают стеновыми — звездочка для вертикальных прутов, опорными — они закрепляют горизонтально расположенные сетки, универсальными — удерживают арматуру по обоим направлениям. Расход деталей на 1 м² опалубки — от 4 до 10 штук.

Фиксатор-звездочка предназначен для использования с прутком Ø4−22 мм, устанавливает зазор 15−75 мм. К опорным устройствам относится подставка-стульчик на 4 или 5 ножках. Конструкция обеспечивает формирование защитного пласта толщиной 15, 20, 25, 30, 35 и 40 мм для арматуры Ø4−14 мм. Универсальным является фиксатор-кубик, применяемый для прута <28 мм. Обеспечивает соблюдение зазоров 35−80 мм.



Способы восстановления защитного слоя

Поверхность монолита любой прочности со временем начинает разрушаться. Если своевременно не принимать мер по восстановлению защитного пласта, деформации будут прогрессировать. Ремонт начинают с удаления рыхлых участков до твердого бетона, зачисткой освобожденных поверхностей.

Реставрация предохранительного слоя проводится такими методами:

  • оштукатуривание растворной смесью цемента с кварцевым песком и добавками, улучшающими водонепроницаемость и морозостойкость;
  • покрытие бетонным слоем на мелком щебне с минеральными присадками, если повреждения поверхности глубокие;
  • оклеивание полимерной пленкой специального состава;
  • торкретирование или технология набрызг-бетона — применяется при восстановлении поверхностей монолитов на большой площади.

Для придания прочности цементирование выполняется по армирующей металлической сетке. После восстановления отремонтированная поверхность может покрываться краской или оставаться неокрашенной. Минимальная толщина защитного слоя после реставрации составляет: при рабочей арматуре — 30 мм, при конструктивной — 20 мм.

Защитный слой бетона для арматуры СНИП и его особенности

Защитный слой над арматурой в бетоне представляет собой слой бетона, измеряемый от наружной поверхности армирования до наружной поверхности бетонной конструкции.

СодержаниеСвернуть

zashhitnyiy-sloy-armaturyi

От чего зависит толщина слоя бетона?

Назначение защитного слоя:

  • Закрепление армирования в толще конструкции;
  • Обеспечение совместного нагружения армирования и бетона;
  • Эффективная защита армирования от внешнего воздействия: атмосферной, химической или другой коррозии, повышенной влажности, мороза и других вредных факторов.

При этом если толщина слоя будет недостаточной, то материал армирования начнет разрушаться, а если толщина будет выше установленной оптимальной нормы, возрастет стоимость строительства. При этом толщина тела слоя для различных случаев оговорена нормативным документом СНиП 52-01-2003 и зависит от следующих основных факторов:

  • Вида арматуры;
  • Механической нагрузки и характера механической нагрузки: продольная, поперечная, конструктивная, напряженная и ненапряженная;
  • Вида ЖБИ;
  • Мощности сечения элементов ЖБИ;
  • Условий эксплуатации.

Защитный слой бетона для арматуры соответствующий СНИП 52-01-2003

  • Продольная ненапряженная арматура, в том числе арматура напряженная упорами должна иметь защитный слой строительного материала толщиной не менее диаметра стержня, проволоки или каната. При этом если стенка плиты имеет толщину менее 100 мм, минимальный слой строительного материала должен составлять 10 мм; При толщине стенки плиты более 100 мм и для балок сечением до 250 мм, толщина слоя – 15 мм. Для балок сечением более 250 мм – оптимальная мощность слоя бетона 20 мм, для фундаментов – не менее 10 мм;
  • Продольное напрягаемое армирование должно иметь защитное тело бетона минимум 2 или 3 диаметра элементов армирования, в зависимости от его месторасположения и вида нагружения. При этом минимальный слой для стержня – 40 мм, для каната – 20 мм;
  • В случае если напрягаемое армирование натягивается на бетон и находится в каналах, слой материала до ближнего канала принимается «не менее 0,5 диаметра отверстия» либо от 20 мм и больше. При пучке металлических стрежней диаметром более 32 мм, толщина тела слоя – «не менее 32»;
  • Продольное напрягаемое армирование в различных ЖБИ должно иметь защитное тело бетона: плоские и ребристые плиты, стены и стеновые панели – 20 мм; балки, фермы и колонны – 25 мм; фундаменты и фундаментные блоки – 30 мм, подземные конструкции – 20 мм;
  • Защита торцевой части армирования. Рекомендованный минимальный слой: 10 мм для ЖБИ длиной до 9 метров; 15 мм для ЖБИ длиной до 12 метров и 20 мм для ЖБИ длиной более 12 метров;
  • Для хомутов и каркасных конструкций, армированных поперечными стержнями, при сечении меньше 250 мм – защитное покрытие материала не менее 10 мм, для сечений больше 250 мм – 15 мм;

armatura-zachitniy-sloy

Рекомендуемый защитный слой армирования для различных условий эксплуатации

  • При проведении бетонной подготовки фундаментов – 40 мм;
  • При контакте бетона с грунтом – 75 мм;
  • При контакте с грунтом под параллельным негативным воздействием погодных факторов: для арматуры диаметром от 15 до 40 мм – слой бетона 52 мм, для арматуры диаметром от 10 до 18 мм – слой бетона минимум 25 мм;
  • При эксплуатации конструкций в условиях постоянной повышенной влажности – защита должна составлять минимум 25 мм.

Для справки. Неразрушающий Контроль толщин защитного «тела» бетона осуществляется специальными измерительными средствами, работающими по принципу магнитного метода.

Защитный слой бетона для арматуры в фундаменте — Статьи — Стройка.ру

Содержание

1. Для чего необходим бетонный защитный слой.

2. Толщина защитных слоев.

3. Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя.

4. Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя.

Самым, пожалуй, универсальным, и оттого — наиболее популярным у частных застройщиков является ленточный фундамент. Довольно широко в последнее время применяется и плитная разновидность. Органичное сочетание монолитного бетона и правильно смонтированного армирующего каркаса обеспечивает надежность основы для дальнейшего строительства. Но арматурные пруты, придающие необходимую пространственную жесткость железобетонной конструкции, сами нуждаются в определенной защите. Это налагает дополнительные требования к формированию каркаса. А если точнее — должен обязательно выдерживаться защитный слой бетона для арматуры в фундаменте. Это вовсе не мелочь, как могут подумать некоторые начинающие строители. И толщина этого слоя тоже подчиняется определенным правилам, о которых как раз и пойдет речь в настоящей публикации.

1. Для чего необходим бетонный защитный слой

Если посмотреть на чертежи или фотографии правильно смонтированных армирующих каркасов будущих железобетонных конструкций, подготовленных к заливке раствора, то можно сразу заметить, что арматурные пруты никогда не касаются стенок опалубки. Таким образом, после заполнения бетоном и его созревания между металлическими деталями и краем конструкции всегда получается прослойка определенной толщины. Именно она в технической документации и в практике строительства и называется «защитным слоем». Армирующий каркас компенсирует недостаток бетона — низкую прочность при нагрузках на растяжение или излом. То есть надёжность конструкции в равной мере зависит и от качества бетонирования, и от правильности ее армирования. Сами по себе арматурные пруты, изготовленные в соответствии с ГОСТ, обладают необходимым запасом прочности и рассчитаны на длительную эксплуатацию. Однако, сталь неустойчива к воздействию на нее химических соединений и влаги — от коррозии избавиться полностью не удается. Ну а если делать каркас из металла, не подвергающегося коррозии, то такое строительство становится чрезвычайно дорогим — нерентабельным. Для максимально возможного снижения негативного влияния на металл используются способы антикоррозийной обработки арматурного прута — оцинкованием и оксидированием. Но и подобный подход тоже дешевым не назовешь, да и не дает он абсолютной застрахованности от возникновения коррозийных процессов. Это связано с тем, что защитная пленка не обладает слишком высокой прочностью, так как ее толщина составляет всего несколько микрон. Поэтому неаккуратная транспортировка или сварка легко нарушают целостность покрытия. Теряется защита и на торцах в местах реза прутов.

Еще одной опасностью для защитного слоя на арматуре являются наполнители бетонного раствора, представляющие собой щебень или гравий. При заполнении опалубки с установленным в ней арматурным каркасом грубым бетонным раствором, острые края камня легко повреждают гальванический или цинковый слой. А так ли опасна коррозия арматурного каркаса? Может, особой беды в этом и нет? Увы, но опасность действительно велика. И дело даже не столько в том, что сами пруты теряют свои прочностные характеристики — чтобы такая потеря стала ощутимой, потребуется немало времени (хотя и этот аспект нельзя сбрасывать со счетов). Но очаги коррозии внутри железобетонной конструкции неизбежно ведут к появлению внутренних пустот. Сначала, вроде бы, небольших, но довольно быстро расширяющихся, превращающихся в трещины, которые под действием влаги и отрицательных температур приводят к эрозии, разрушению, осыпанию бетона. А вот это уже — беда серьезная, требующая принятия срочных мер. Поэтому арматурный каркас, находящийся внутри бетонного монолита, необходимо в максимальной степени отгородить от проникновения к нему влаги в любом виде. Необходим барьер от агрессивного воздействия различных химических растворов, образующихся вследствие ставшего уже обыденным явлением техногенного загрязнения воздуха и грунта.

Кстати, немалую роль в нейтрализации процессов химической коррозии играет щелочная среда, присущая бетону. Вот в роли такой преграды и выступает прослойка, называемая «защитный бетонный слой». Но этим ее функции не ограничиваются. По сути, правильно созданная прослойка обеспечивает стабильную комплексную «работу» стального прута и бетона. Итак, защитный бетонный слой выполняет следующие функции:

• Обеспечивает требуемое позиционирование арматурного каркаса внутри бетонного массива.

• Способствует равномерному распределению нагрузки на арматуру и основную массу бетона.

• Защищает металл от влаги, химических реагентов, иных негативных внешних воздействий, возникающих при сезонных изменениях погодных условий.

• Создает возможность качественной анкеровки (закрепления) арматуры в бетоне для обустройства стыковки арматурных каркасов соседних ж/б-конструкций или переходов на другой уровень.

• Значительно повышает огнестойкость железобетонной конструкции.

• Служит надежным основанием для последующего монтажа дополнительной защиты (гидро— и термоизоляции), на надземных участках фундамента — цокольной отделки. Толщина этого защитного слоя берется «не с потока». Если она будет меньше установленной нормативами, то металл все равно начнет постепенно разрушаться коррозией. В то же время выдерживать ее чрезмерно большой (не нарушая при этом расчетных размерных параметров арматурного каркаса) — возрастут общие затраты на строительные материалы. Поэтому, необходимо выбрать единственно верный вариант этого параметра, который, как говорилось выше, нормируется СНиП. Зависит толщина защитного слоя от следующих моментов:

• Диаметр и тип арматурного прута. Чем больше размер прута в сечении, тем толще должен быть защитный слой • Сила и характер механической нагрузки на фундамент.

• Условия окружающей среды, в которые будет эксплуатироваться конструкция. Например, если фундамент устанавливается на влажных почвах, необходима надежная гидроизоляция конструкции. И в этом случае толщина защитного бетонного слоя должна быть максимально допустимой. Более подробная информация, касающаяся воздействия на железобетонную конструкцию внешних агрессивных сред, находится в СНиП 2.03.11–85 «Защита строительных конструкций от коррозии» в пунктах 2.18.- 2.29. и таблицах № 9–11.

• Тип строения или отдельно расположенного железобетонного изделия. Размеры слоя для каждого из типов нормируются специальными документами.

• Технические эксплуатационные условия. В арматурном пруте, используемом в конструкциях с большой нагрузкой, возникает большее напряжение, чем в тех, которые имеют незначительную нагрузку. Стало быть, и защита для него должна быть более полноценной.

• Функциональная нагрузка на металлические изделия. Арматура в каркасе может быть конструктивной, распределительной или же рабочей. Каждый тип прута монтируется в каркас соответственно рекомендациям, данным в нормативных документах по возведению и обустройству железобетонных и бетонных конструкций.

2. Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше. Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

• Если обратиться к положениям СНиП 52—01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.

• Теперь — Свод Правил СП 50—101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация — более конкретная: — Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм. — Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм. — Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

• Следующий регламентирующий документ — Свод Правил СП 52—101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм. При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм. Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения — 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее, но на скальной грунте — 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки — 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило — толщина не может быть меньше диаметра арматурного прута. Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно — 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм — 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм — 20 мм.

• Наконец, стоит посмотреть еще и на СНиП 3.03.01–87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя.

3. Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это — очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала. Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике? Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги.

И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры Допустимый, но, скажем прямо, не самый идеальный вариант — использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной. Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине. Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—"звездочки" требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой. Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

4. Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

Прочтений: 5394 Распечатать Поделиться:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Защитный слой бетона для арматуры

Содержание

Армирование – это совокупность прутьев, прокладываемых внутри стен, фундаментов, перекрытий и прочих элементов при монолитном строительстве. Так же часто армирующее соединение используется в процессе кладки из керамзитобетонных блоков.

Укладка армирующей сетки

Укладка армирующей сетки

Арматура железобетонных конструкций служит приданию прочности постройки. Ее функция принимать на себя растягивающее напряжение, а так же не допускать просадки и разрушения напряженных участков. В строительстве применяется стальная или стеклопластиковая арматура.

Назначение арматуры в железобетонных конструкциях

Монолитное строительство из железобетона приобретает все большую популярность. Такие конструкции возводятся гораздо быстрее, чем, к примеру, из керамзитобетонных блоков. К тому же, при монолитном строительстве можно выполнять любые формы и виды стен, опор, перекрытий и прочего без особых сложностей.

Бетон имеет массу преимуществ: высокая прочность, устойчивость к высоким и низким температурам, экологичность и прочее. Но есть и один существенный недостаток: высокий коэффициент  растягивающего натяжения может привести к быстрому разрушению конструкции. К примеру, закрепленное с двух концов бетонное перекрытие, прогибаясь под собственным весом, на верхней поверхности будет испытывать сживающую нагрузку, а на нижней — растягивающую.

Поэтому технология монолитного строительства предусматривает формирование арматурной сетки внутри бетонных фундаментов, стен, опор, перекрытий. Именно армирующее волокно снижает коэффициент натяжения на напряженных участках конструкции и делает постройку прочной.

Теоретически для армирования может использоваться любой материал, даже древесина. На практике же используется только композитная или стальная арматура.

Композитная арматура – это прутья, в основе структуры которых лежит углеродное или базальтовое волокно. Такое волокно обеспечивает не только прочность и антикоррозийные свойства, но и легкость. Однако такие изделия стараются использовать лишь в строительстве одноэтажных зданий.

Никакое волокно не может по прочности сравниться со сталью. Поэтому проектирование второго этажа уже предусматривает применение исключительно стальной арматуры. Это обусловлено так же и тем, что сталь имеет высокий коэффициент прочности и натяжения.

Арматурный каркас из композитной арматуры

Арматурный каркас из композитной арматуры

Для вязания армирующей сетки в промышленных условиях, как правило, используют рифленые стальные прутья разного диаметра.

При произведении работ своими руками, особенно таких, как бетонирование фундамента, могут использоваться любые металлические элементы, которые можно связать между собой.

Армированный бетон полностью защищен от натяжения и разрывов на напряженных участках.
к меню ↑

Проектирование железобетонных конструкций

Прежде, чем приступать к любому строительству, нужно предварительно составить проект. Проектирование позволяет тщательно рассчитать все нюансы будущего строительства, учитывая техническое руководство в виде СНиП.

При разработке проекта учитываются особенности грунта, климатические условия, минимальный и максимальный коэффициент натяжения, порядок и технология строительных работ.

Несущая система любого здания состоит из фундамента, подпорных стен и перекрытий.

Читайте также: какие бывают станки для резки арматуры, и как они работают?

Главная задача проектировщика – рассчитать коэффициент нагрузок на все несущие конструкции. Коэффициент нагрузки напряженных зон постройки может быть минимальный,  и максимальный. Именно от него будет зависеть количество и особенности материалов для производства железобетона.

Главное пособие для проектировщика – это государственные правила СНиП – руководство по строительству жилых и нежилых зданий. Этот документ постоянно обновляется, исходя из новых материалов и способов производства.

Схема устройства и армирования ленточного мелкозаглубленного фундамента

Схема устройства и армирования ленточного мелкозаглубленного фундамента

Проектирование несущих подпорных конструкций, согласно СНиП производится по следующим параметрам:

  • коэффициент нагрузки на фундамент, стены, перекрытия;
  • амплитуда вибрации подпорных конструкций и верхних перекрытий;
  • устойчивость основания;
  • коэффициент натяжения и сопротивляемости процессу разрушения.

к меню ↑

Виды арматуры

Способы классификации арматуры в изделиях из железобетона могут быть разными. Для производства железобетонных конструкции используются разные типы арматуры с различными маркировками. Виды арматуры определяются исходя из ее назначения, сечения, способа производства и т.д.

Классификация по назначению:

  • рабочая арматура принимает на себя основные нагрузки напряженных участков;
  • конструктивная принимает на себя коэффициент натяжения;
  • монтажная используется для производства монтажа рабочей и конструктивной арматуры в единый каркас;
  • анкерная выполняет функцию закладных деталей для создания перемычек, откосов.

Классификация по ориентации внутри стен, полов, перекрытий, опор бывают такие виды арматуры:



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

  • продольная – принимает на себя коэффициент натяжения и не допускает вертикального разрушения стены, перемычек и подпорных конструкций;
  • поперечная – служит для закрепления напряженных зон, выполняет функцию перемычек между продольными прутьями, препятствует появлению сколов и горизонтальных трещин.
Схема укладки арматурного каркаса для углов ленточного фундамента

Схема укладки арматурного каркаса для углов ленточного фундамента

Классификация по внешнему виду:

  • гладкая;
  • рифленая (периодического профиля). Рифленые виды арматурных прутьев значительно улучшают сцепку с бетоном и делает конструкцию более прочной, поэтому ее нужно использовать для производства напряженных зон. Периодический профиль прутьев может быть серповидным, кольцевидным или смешанным.

к меню ↑

Классы прочности

Существуют старый и новый способы маркировки согласно СНиП.

  • отечественный ГОСТ 5781-82 предусматривает маркировку A-I, A-II, A-III, A-IV, A-V, A-VI;
  • международные стандарты устанавливают правила маркировки А240, А300, А400, А600, А800, А1000.

На способ производства и правила использования способ маркировки не влияет. Так маркировка A-I соответствует А240, A-II соответствует А300 и т.д.

Чем выше класс арматуры, тем выше ее прочность. Изделия класса A-I гладкостенные и используются, как правило, для вязки арматурной сетки. В строительстве же стен, опор, фундаментов, перемычек, перекрытий и т.д. применяют рифленые изделия класса A-II и выше.

Термически уплотненная арматура, согласно международным стандартам, обозначается «Ат». Ее изготовление начинается с марки А400 и выше. В конце маркировки могут быть добавлены и другие литеры. Так литера «К» означает коррозийную устойчивость, литера «С» означает пригодность для сваривания, литера  «В» говорит об уплотнении вытяжкой и т.д.

Классы арматурной стали

Пособие по армированию и государственное руководство СНиП руководство выдвигают требования к армированию железобетонных конструкций.

Защитный слой бетона для арматуры должен обеспечивать:

  • совместную работу прутьев с бетоном;
  • анкеровку прутьев и возможность их стыковки;
  • защищать металлическую конструкцию от воздействия внешней (в том числе агрессивной) среды;
  • огнеупорность конструкции.

Толщина защитного слоя определяется исходя из размера и роли арматуры (рабочая или конструктивная). Так же учитывается тип конструкции (стены, фундамент, перекрытия и т.д.) Минимальный защитный слой, согласно СНиП не должен быть меньше, чем толщина прутьев и меньше 10 мм.

Заливка бетоном арматурного каркаса в опалубке

Заливка бетоном арматурного каркаса в опалубке

Расстояние между арматурными стержнями определяется функциями, которые должен выполнять армированный бетон.

  • взаимодействие стержней и бетона;
  • возможность анкеровать и стыковать стержни;
  • придание зданию максимальной прочности и долговечности.

Минимальный отступ между прутьями – 25 мм, или толщина арматуры. В стесненных условиях допускается установка стержней пучками. Тогда расстояние между ними считается от общего диаметра сечения пучка.
к меню ↑

Виды армирования

Можно выделить две основных технологии армирования.

  1. Традиционное вязание металлической арматурной сетки. Бетонирование с использованием металлических стержней широко применяется на строительном рынке при возведении монолитных железобетонных конструкций. Оно позволяет производить полноценное армирование бетонного пола, фундамента, стен, перекрытий, подпорных конструкций и прочего.
  2. Дисперсное армирование бетона – относительно новый способ, предусматривающий армирование стальной или другой фиброй. Этот способ широко используется в странах Европы, однако в России фиброволокно применяют, в основном, для производства бетонных полов. Если арматурные прутья снижают количество усадочных трещин лишь на 6 %, то металлическая фибра – на 20%, а полимерное фиброволокно на 60%.

Но основное преимущество диспесного армирования в снижении затрат труда. Стальное, базальтовое или стекловолоконное фиброволокно добавляется непосредственно в раствор и не требует укладки и вязки каких-либо элементов. Главный и определяющий недостаток – высокая стоимость такого способа.

Фрагмент бетонной плиты армированной стекловолокном по методу дисперсного армирования

Фрагмент бетонной плиты армированной стекловолокном по методу дисперсного армирования

Правила продольного армирования:

Согласно правилам СНиП армирование подстилающих слоев и набетонок зависит от назначения арматуры, назначения конструкции и гибкости элемента. Минимальный допустимый процент армировки – 0,1 %. При этом расстояние между стержнями должно быть не менее двух диаметров прута и не более 400 мм.

Поперечное армирование же, подразумевает, что шаг поперечных перемычек, согласно правилам СНиП, в напряженных зонах должен быть не менее половины сечения стержня и не более 300 мм.

В не напряженных зонах максимальное расстояние между прутьями увеличивается до 13 диаметров, но не более 500 мм.

Армирование элементов монолитных железобетонных зданий требует предварительно тщательно изучить руководство СНиП. Это позволит избежать разрушения фундамента, стен, опор, перекрытий и других подпорных конструкций.
к меню ↑

Правильное армирование мелкозаглубленного ленточного фундамента (видео)

Статьи по теме:



Портал об арматуре » Армирование » Устройство защитного слоя бетона для заливки арматуры

Защитный слой бетона для арматуры в фундаменте

Содержание
  1. Назначение предохранительного слоя
  2. Что влияет на размер бетонной прослойки
  3. Толщина пласта бетона для различных случаев
  4. Особенности реконструкции прослойки
  5. Нормативные требования

Защитный слой бетона – одна из важных величин, прописанных в строительных нормах. По сути он является пластом раствора, начинающимся у грани конструкции и доходящим до арматурного прутка.

Назначение предохранительного слоя

Точно выдержанная толщина прослойки обеспечивает долговечность и надежность строения. Она рассчитана так, чтобы:

Ржавение арматуры из-за отсутствия защитного слоя
  • исключить влияние на арматуру влаги, агрессивных сред и уберечь от коррозийных изменений и разрушения;
  • гарантировать верную совместную работу составляющих железобетона. Возникшее в конструкции напряжение от нагрузки бетон будет передавать металлическому стержню без потери энергии;
  • увеличить огнестойкость строений из железобетона;
  • обеспечить анкеровку прутков в бетоне с возможностью создания стыков и выводов на другие уровни.

Что влияет на размер бетонной прослойки

Неподвижное, добротное и точное соединение раствора и арматурных стержней – залог прочности железобетонного сооружения. При недостаточной величине пласта бетона прутки начнут разрушаться и произойдут изменения во всей конструкции строения.

Большой слой – не лучший вариант. Стоимость сооружения неоправданно увеличится, появится вероятность смещения прутков, что в свою очередь снизит прочность объекта. При использовании специальных фиксирующих устройств сдвиг арматуры перестал быть проблемой.

От чего же зависит оптимально подходящая толщина защитного пласта? Эта величина подбирается с учетом:

Толщина защитного слоя бетона в зависимости от типа конструкции
  1. Типа конструкций. Строительные нормативы четко указывают размеры защитного пласта для стен, фундамента, колонны, балок и других элементов;
  2. Диаметра арматурного прутка. Чем выше его сечение, тем больше толщина бетонной прослойки;
  3. Роли металлических элементов в конструкциях. Это могут быть распределительные стержни или рабочие, воспринимающие основные нагрузки;
  4. Условий окружающей среды. Чем она агрессивнее для элемента сооружения, тем выше нормы величины слоя вплоть до максимально допустимых;
  5. Вида арматуры. Она может быть ненапрягаемой и напрягаемой, устанавливаемой в места наибольших нагрузок.

Толщина пласта бетона для различных случаев

Величина слоя для защиты в железобетонных конструкциях прописана в СП 63.13330.2012. С помощью этого документа можно узнать точное значение прослойки для того или иного случая. Минимальный размер слоя для рабочей арматуры должен составлять:

  • в фундаменте с устроенной бетонной подготовкой и в грунте – 40 мм;
  • для конструкции, находящейся на открытом воздухе – 30 мм;
  • для закрытых влажных помещений – 25 мм;
  • для помещений с пониженной и нормальной влажностью – 10 мм.

При использовании распределительного стержня и сборных элементов эти значения уменьшаются на 5 мм, но в любом случае толщина прослойки не должна быть меньше диаметра арматурного стержня и как минимум равняться 10 мм. Если для односложных конструкций применяется поризованная или легкая бетонная смесь класса В7,5 или ниже, то пласт бетона должен быть не меньше 20 мм. При использовании для таких конструкций ячеистого раствора он составляет 25 мм. Это же значение установлено для стеновых панелей, монтируемых снаружи и без фактурного слоя.

Бетонирование

Для стержней в предварительно напряженных элементах толщина защитной прослойки должна быть не меньше 40 мм или равняться трем диаметрам, а при размещении арматурных канатов – не меньше 20 мм. Если напрягаемый продольный пруток натягивается на бетон и размещается в каналах, то потребуется заливка раствора слоем 40 мм и более. При этом пласт смеси должен быть не менее диаметра канала, а пространство по краям арматуры – половина такого расстояния.

При эксплуатации в агрессивных средах стеновых панелей, ребристых и плоских плит защитный пласт создают из легкого и тяжелого бетона. Независимо от выбранного класса стали для арматуры толщина раствора для слабо- и среднеагрессивной среды составляет 15 см. При сильной негативной степени влияния – 20 мм. Нередко в таких случаях используют композитные неметаллические стержни. В этих случаях величина защитного слоя подбирается так, чтобы обеспечивалась совместная работа прутка с бетоном. Для монолитных конструкций указанную выше толщину прослойки увеличивают на 5 мм.

Особенности реконструкции прослойки

В процессе эксплуатации строительные конструкции испытывают жесткие природные воздействия. Самые опасные из них – колебания температур и периодическое увлажнение внешней поверхности бетона. Поэтому защитный пласт, даже верно подобранный, постепенно может начать разрушаться. Трещины и отслоения со временем приводят к оголению арматурных стержней. Чтобы армирование могло выполнять свои функции на таких конструкциях необходимо восстановить прослойку.

Работы по реконструкции объекта начинаются с тщательного осмотра повреждений и проверки толщины имеющегося защитного пласта. Она измеряется специальным устройством, работа которого построена на магнитном принципе. Также выявляются причины возникновения повреждения и их степень. Ведь если глубинные слои элементов строения будут затронуты, то потребуется глобальное усиление прочности.

В простых случаях необходимо основательно заделать отдельные раковины, сколы и подобные дефекты поверхности. Такие ремонтные работы не требуют много времени и сил. Поврежденные участки подготавливают, убирая пыль, грязь и отслоившиеся частички. Затем зачищают трещины и щели сжатым воздухом, грунтуют подлежащую ремонту плоскость и все дефекты заполняются раствором. Серьезные трещины сшивают плоскими анкерами; они должны быть покрыты защитным слоем в 20 мм. Все работы проводят при благоприятных температурных режимах в сухую погоду.

При значительном отслоении защитной прослойки, изменении характеристик материалов и поражении арматурных прутков коррозией необходима полная замена пласта. Реконструкцию проводят следующим образом:

  1. аккуратно удаляют старый слой;
  2. арматуру очищают химическим способом или аппаратами высокого давления;
  3. прутки покрывают антикоррозийными составами;
  4. при необходимости восстановить прочность конструкции устанавливают стальные анкеры;
  5. старое основание очищают от загрязнений, пыли и насыщают водой;
  6. ремонтный раствор наносят торкретированием или набрызгом. При этом малейшие трещины, поры и впадины заполняются смесью. Толщина прослойки обычно составляет порядка 30 мм.

Если вертикальные участки незначительные, то используют нанесение смеси по принципу оштукатуривания. Горизонтальное основание восстанавливают методом обычной стяжки.

Нормативные требования

Измерение толщины защитного слоя бетона

Перед началом строительства следует ознакомиться со всеми строительными нормами и придерживаться их в процессе производства. При определении оптимальной толщины защитного пласта нужно руководствоваться всеми действующими требованиями, а не использовать только расчет диаметра прутка. Он не учитывает различные факторы и бывает неточным.

Отступление от норм, прописанных в документах, может привести к проблемам не только после окончания строительства, но и во время него. Масштабные строения контролируются специальными органами, поэтому несоответствие требованиям строительных правил повлечет за собой существенные затраты. Кроме того, от верных действий зависит срок службы всего сооружения.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
