Установка розетки в бетонную стену
Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.
Какие надо подготовить инструменты
Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:
- Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
- Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
- Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
- Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
- Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
- Подрозетник – обеспечивает жесткое крепление устройства в стене.
- Замазка – гипс, алебастр или цементный раствор.
- Шпатель, который можно поместить в подрозетник.
- Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
- Дополнительные провода – нужны, если производится монтаж нескольких точек.
- Нож – можно самый маленький.
- Плоскогубцы – желательно с кусачками.
- Розетка – ради нее все и затевается.
- Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.
Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.
Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.
Зачем делать разметку
Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.
Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.
Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

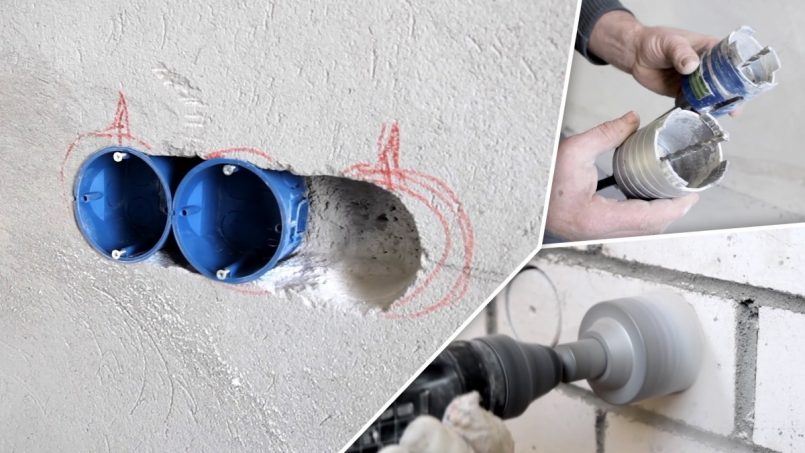

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.
- Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
- Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
- Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
- В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.
Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.
Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.
Монтаж подрозетника
По сути, здесь надо просто вмуровать подрозетники в стену, но сделать это так, чтобы установленный пластиковый стакан своей верхней частью был вровень с ее поверхностью.
Готовится цементный или гипсовый раствор и шпателем намазывается на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим в него надо не забыть завести провод) и выравнивается. При этом из стены выдавится некоторое количество раствора – его желательно убирать не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять полученный шов шпателем и ждать когда смесь полностью застынет – в зависимости от используемого материала это займет от получаса до суток.
Подробнее о монтаже подрозетника смотрите в этом видео:
Подключение проводки
Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.
Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.
Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».
Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.
Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета). Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке.
Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.
Окончание монтажа
Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.
Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.
Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.
Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.
Пошаговая инструкция по установке и подключению розетки в этом видео:
Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

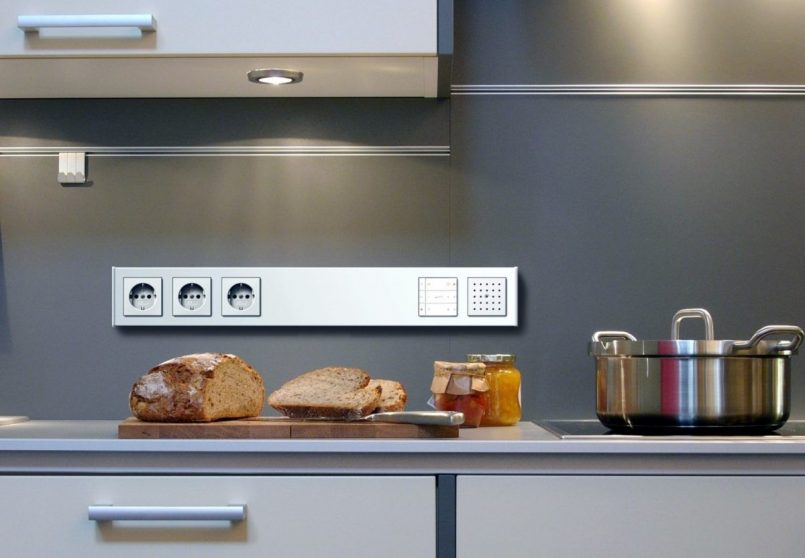

советы по выбору и установке блока розеток своими руками (125 фото)
Для многих владельцев домов и квартир установка и подсоединение розеток кажется чем-то сложным, что просто обязано выполняться исключительно мастером. По правде говоря, это не так и поэтому эта статья расскажет, как сделать монтаж блока розеток своими руками.
Краткое содержимое статьи:
Что нужно знать перед тем, как приступить к работе
В наши дни существует огромное множество материалов, из которых может быть сделана стена. Бывают гипсокартонные стены, каменные стены , кирпичные стены , стены из бетона. К ним применяются разные технологии монтажа , поскольку любая из них имеет свою специфику.
Примечание
В данной статье изложено только то, как установить и подсоединить розеточный блок, несмотря на то, что сегодня мы имеем еще и такое сочетание, как розетка с выключателем, но о ней как-нибудь в другой раз выйдет статья.
Для установки розеток необходимо знать размеры блоков розеток, а они бывают следующие:
- Размер одной розетки составляет 72 миллиметра в ширину и столько же в высоту;
- Сетка размеров блока из 2-х электрических точек имеет длину 72 миллиметра, а ширину 142 миллиметра;
- Сетка размеров блока из 3-х электрических точек ы длину также 72 миллиметра, а в ширину 212 миллиметра;
- Сетка из 4-х частей в ширину 284 миллиметра, а в высоту все те же 72 миллиметра.
Установка розетки в бетонную стену
Установка розетки в бетонную стену — это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.
В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.
Установка розетки в бетоную стену состоит из следующих этапов:
1. Разметка
2. Монтаж отверстий в бетонной стене
3. Монтаж электропроводки
4. Установка подрозетников
4.1. Подготовка подрозетников
4.2. Креление подрозетников в бетонной стене
5. Отделка стен
6. Установка розеток
Итак, начнем с самого начала:
1. Разметка
В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.
2. Монтаж отверстиий в бетонной стене
Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.
Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.
3. Монтаж электропроводки
После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т.е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников
Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.
4.1. Подготовка подрозетников
В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.
Вырезаем заглушки, в местах, предназначенных для ввода кабеля.
Удаляем все лишние соединительные элементы, которые мешают установке.
После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т.е. он не должен торчать, выпирать, быть наклоненым и т.п.
4.2. Крепление подрозетников в бетонной стене
Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.
Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.
После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.
5. Отделка стен
Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.
Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.
В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.
После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.
И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.
6. Установка розеток
Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.
Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.
В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.
В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.
Для этого, в первую очередь, подготавливаем провода. Снимаем внешнюю защитную оплетку питающего кабеля.
Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.
Вставляем жилы проводов в соответствующие клеммы механизма розеток.
Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.

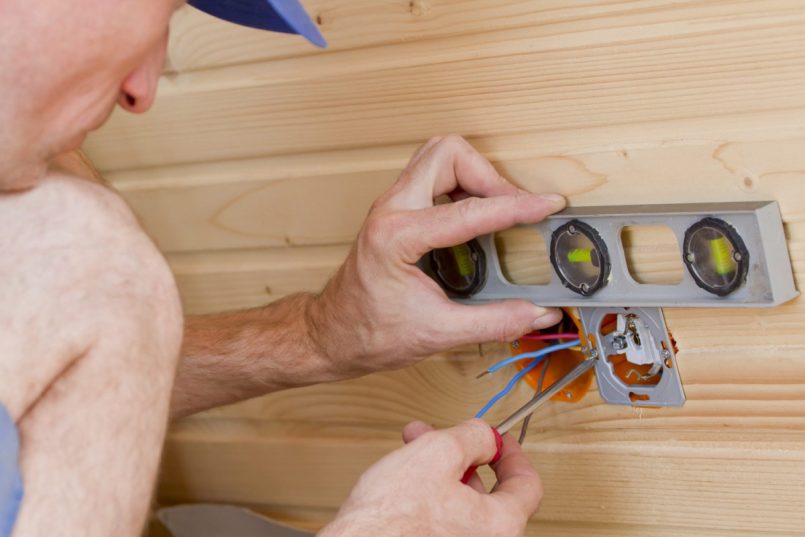

После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.
Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.
Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.
Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!
Электрические розетки: монтаж по науке с нуля
До сих пор мне попадаются оголенные провода, контакты, вываливающиеся из стены розетки и выключатели в жилых квартирах. Отдельные люди настолько пренебрегают своим здоровьем, что не перестаю удивляться.
Почему так происходит? Халатность, безответственность, непонимание? Решил еще раз напомнить про безопасность и написать подробно про электрические розетки: монтаж их в бытовой проводке, виды и конструкцию, правила эксплуатации.
В статью вставил много поясняющих картинок для того, чтобы она была полезна и понятна даже простым хозяйкам — не электрикам. Все это можно делать быстро, легко и правильно. Читайте!
Содержание статьи
Виды розеток электрических: 5 подходов к выбору конструкции
Мировая энергетика на нашей планете создала парадокс с электричеством:
- с одной стороны, все население пользуется электроприборами мировых производителей;
- в то же время государства ввели свои стандарты на электрические сети и способы подключения к ним разных видов контактных соединений вилок и розеток.
Нам, обычным потребителям приходится учитывать это при покупке зарубежных электроприборов. Иначе можно попасть впросак с величиной напряжения или конструкцией.
Ну, а если поехали за рубеж по работе или на отдых со смартфоном и ноутбуком, то обязательно позаботьтесь о переходниках или специфичных удлинителях. Иначе останетесь без работоспособных гаджетов.
Виды розеток электрических в разных странах: мировая практика
Жилые помещения обычно работают по однофазной схеме с двух- или трехпроводной системой подачи напряжения.
Частные дома могут подключаться трехфазным напряжением по четырем или пятью питающим жилам кабеля.
Из общих принципов подключения бытовых потребителей к сети электроснабжения можно выделить:
- штекерный тип конструкции, когда питающее напряжение подводится на стационарно закрепленные контакты, углубленные внутри розетки в целях безопасности;
- оголенные контакты вилки закреплены на подводящем шнуре так, что во включенном положении они становятся полностью закрытыми.
Техническое исполнение этих правил отличается. Размеры и виды электророзеток по международным нормативам маркируются буквами английского алфавита.

Самые краткие сведения по ним привожу ниже.
Таблица видов электрических розеток однофазного исполнения
Тип розетки | Государства | Особенности использования |
A | Япония, Америка. | Без заземляющего контакта. Питание 110 вольт в Америке, 100 — Японии. Для мощных киловаттных нагрузок в Японии 200 вольт. |
B | Америка. | С заземляющим контактом. Питание 110 вольт. |
C | Евросоюз, СНГ, Россия. | 230 вольт без заземляющего контакта. |
D | Великобритания, Индия, Намибия, Непал, Шри-Ланка. | 230 вольт с заземляющим контактом. |
E | Франция, Дания, Польша, Словакия, Марокко, Тунис. | — |
F | Евросоюз, СНГ, Россия, Дания. | — |
G | Английский вариант, Малайзия, Сингапур, Кипр, Гонконг, Мальта. | — |
H | Израиль, Палестина. | — |
I | Австралия. | — |
J | Швейцария. | — |
K | Дания. | — |
L | Италия, Северная Африка. | — |
Эти типы розеток могут безопасно работать только до определенного уровня подключенной мощности. На их корпусе обычно пишут номинальный ток: 6, 10 или 16 ампер. Последняя величина является максимально допустимой.
Нагрузке на 16 А соответствует мощность 220(В)×16(А)=3,5 кВт. Превышать ее нельзя: возникнет перегрев изоляции. Трехфазные розетки могут передавать ток 32 ампера.
Виды электрических розеток в России: 2 стандарта
Со времен СССР во многих старых домах, где не выполнялась замена проводки, используется советский стандарт вилок и розеток. Он предусматривает толщину контакта вилки 4 мм и длину стержня 19.

Внутри корпуса советской элетророзетки использовалось два вида конструкции контакта:
- подпружиненные;
- усиленные скобой.

Такие технологические приспособления плотно прижимали вилку, обеспечивали хорошее электрическое сопротивление переходного контакта. Считаю, что левая конструкция со стальными пружинами работала лучше.
Современное оборудование использует Евростандарт. Его диаметр контакта увеличен до 4,8 миллиметра.

Длины контактных стержней для розеток обоих видов не изменились. На картинке также видно, что евровилка выполнена цельным литьем из пластика, а советская вилка на 6 ампер скреплена винтами из двух половинок.

Расстояния между центрами осей розеток и их расположение на корпусе одинаково. Поэтому получается, что:
- Старую советскую вилку можно без проблем вставить в евророзетку. Но ужим ее контактов будет чуть ослаблен, что в принципе не критично для обычных нагрузок до 6 ампер или 6×220=1,32 кВт. Старых бытовых приборов такой мощности не так уж много.
- Если же пытаться втыкать евровилку в советскую розетку, то она просто не войдет: уменьшенные отверстия в пластике не позволят это сделать. Но их можно рассверлить или срезать лезвием любого острого ножа.
В этом случае имеется скрытая опасность. На розетку подводится обычное напряжение 220. К ней может быть подключен бытовой прибор с евровилкой на ток 16 ампер, а старые контакты рассчитаны на передачу только шести. Они будут перегреваться, могут стать причиной возгорания.
А подобным образом поступили практически все мои знакомые. Пришлось объяснять им эту особенность.
Вторая опасность
Блоки питания современных телефонов, смартфонов и прочих гаджетов выпускают с контактами, диаметр которых составляет 4 мм.

Для зарядки аккумуляторов рабочими токами при установке блока в евророзетку это нормально. Но использовать эти корпуса для изготовления удлинителей — опасно. А я уже встречал такие самоделки.
Монтаж электрических розеток: подробная инструкция для всех типов жилых зданий в России
Хочу обратить внимание на правильное подключение провода к контактным соединениям.

В этом вопросе скрыто противоречие:
- с одной стороны ничего сложного нет и все на виду, просто и интуитивно понятно:
- но даже электрики со стажем часто допускают типичные ошибки, создающие проблемы при работе обычного винтового зажима.
Подключение провода под винт предполагает ряд особенностей, учитывающих:
- металл жилы (медь или алюминий):
- толщину провода;
- способ подключения (прямым отрезком или кольцом).
Как выбрать провод: медь или алюминий
Металл провода или кабеля играет важную роль при создании электрического контакта. Он может быть из меди или алюминия.

Алюминий мягок, химически устойчив, но обладает повышенным по сравнению с медью сопротивлением. По толщине его провода 2,5 мм кв можно передавать примерно такие же нагрузки, как для меди в 1,5 квадрата.
На воздухе происходит быстрое окисление поверхности алюминия с образованием оксидной пленки, обладающей изоляционными свойствами. Она дополнительно ухудшает электрическое сопротивление места контакта, вызывает его перегрев.
Медь жестче. Она лучше работает в стационарной проводке с однопроволочной монолитной жилой. Гибкие многопроволочные провода предназначены для монтажа в подвижных механизмах. Но их допустимо прокладывать внутри квартиры.
Подключение медных многопроволочных жил к контактам розеток и выключателей необходимо выполнять через оконцеватели — специальные наконечники, требующие дополнительного обжима.

Простая скрутка приведет к тому, что часть жил выйдет из контакта, а он при экстремальной нагрузке станет перегреваться. Допустимо скрутку хорошо пропаивать, но это сложный процесс.
Выбор сечения кабеля по нагрузке: таблица
Толщина провода должна соответствовать передаваемой по нему мощности. Ее удобно оценивать по предлагаемой таблице.
Диаметр токопроводящей жилы кабеля легко измерить обычной линейкой. Для этого берут карандаш или любой круглый предмет цилиндрической формы. С отрезка провода снимают изоляцию.
Затем проволоку наматывают плотными кольцами витков 10-15 на этот цилиндр и прижимают пассатижами. Остается линейкой измерить общую высоту созданной пружины и поделить на число витков. Получим диаметр. По нему вычисляем площадь круга через число π=3,14.
Как подключить провод к розетке: 2 способа
Создание контакта с помощью кольца
В советских моделях вилок и розеток часто требовалось сворачивать монолитную жилу кольцом и устанавливать в клемму винтовым зажимом. Поскольку этот способ еще применяется, то указываю на характерную ошибку, которую допускают по невнимательности.
Дело в том, что при завинчивании винта фиксирующая шайба передает усилие вращения отвертки на кольцо и немного деформирует его: сжимает или разжимает.
Поэтому кольцо на винт следует надевать по направлению движения резьбы. Тогда оно станет сжиматься и образует плотный электрический контакт. Не забывайте под винт подкладывать шайбу. Иначе головка элементарно раздвинет кольцо.

Особенно актуально это требование при работе с алюминиевой проводкой. Мягкий металл легко сдвигается под внешней нагрузкой, хотя на релейных панелях мне часто попадались и раздвинутые медные кольца с ослабленным контактом.
Современный способ подключения
Сейчас все вилки и розетки сделаны для облегчений работы монтажников. С небольшого кончика провода достаточно снять немного изоляции и вставить его в подготовленное гнездо с последующим прижатием фиксирующим винтом через шайбу.

Этот прием облегчает монтаж, но требует соблюдения усилия прижима. Считаю, что в принципе метод нормальный, но он не очень подходит для подключения проводов из алюминия.
Дело в том, что при максимальной нагрузке медь и алюминий нагреваются и расширяются в зажатом винтами объеме. Происходит это не одинаково. Металлы обладают разными коэффициентами линейного расширения.
Алюминий расширяется больше. Благодаря ограниченному объему и высокой пластичности он изменяет свою форму. А после отключения нагрузки происходит остывание и уменьшение размеров. При этом сила сжатия винтом уменьшается.
После нескольких циклов прохождения интенсивных нагрузок ужим провода в контактном гнезде может пропасть. К тому же на алюминии под воздействием воздушной среды появляется слой оксидной пленки.
Все это создает повышенное электрическое сопротивление контакта и перегрев конструкции, повреждение изоляции.
Алюминиевая проводка требует более частого контроля технического состояния контактных соединений, регулярного их внутреннего осмотра и тщательного прожатия.
Медный провод обладает меньшим линейным расширением и повышенной механической прочностью. Он лучше работает в контактных соединениях вилок, розеток и выключателей.
После сборки электрической схемы и проведения внутреннего осмотра все ее элементы и контакты необходимо подвергнуть испытаниям под нагрузкой в течение времени работы бытового прибора.
Как только с оборудования снято напряжение следует сразу оценить нагрев контактных соединений, провести их осмотр. Этот этап позволяет выявить любые скрытые дефекты и случайно допущенные ошибки монтажа.
Установка розеток в бетонную стену: как делать легко и быстро
Современные панельные здания из железобетонных плит оснащают скрытой в строительных конструкциях проводкой не только с декоративными целями, но и для ограничения доступа, решения вопросов безопасности.
Установка розеток в бетонную стену делается по специальной технологии с помощью предварительного монтажа подрозетников. Они выполняют роль корпуса, защищают штекерный механизм от попадания посторонних предметов.

Розетки для закрытой установки выпускаются только с передней крышкой. Их механизм открыт с боковых сторон и сзади.
Кабели в бетонном здании укладывают в специально сделанные на заводе полости.
Обычно при строительстве жилья кабельные каналы располагают горизонтально и вертикально под прямыми углами. В панельных домах это правило часто нарушается. В целях экономии материала проводка выполняется по кратчайшим путям.
Их надо знать. Эти сведения есть в организациях ЖКХ, да и местные электрики их уже хорошо изучили.
Однако не всех устраивает подобная проводка и жильцам часто требуется перенести розетку или выключатель либо полностью проложить новую за счет прорезания в бетоне штроб и помещения в них кабелей.
Процесс этот сложный и физически тяжелый. Облегчить и ускорить его выполнение помогает профессиональный инструмент: штроборез.
Он быстро обрабатывает панельные стены, делает сразу две параллельные канавки своими режущими дисками. Пыль от обработки бетона сразу засасывается по гибкому шлангу в строительный пылесос с защищенным электродвигателем.

Полости в стене для подрозетников удобно делать перфоратором со специальной головкой — коронкой, изготовленной для выработки в бетоне круглых полостей. Ее наконечники выполнены из тугоплавких пластин, стойких к большим истирающим и ударным нагрузкам.

Подобные коронки позволяют удобно делать полости не только в бетонной стене, но и кирпиче, пеноблоках, камне.
В прорезанные углубления устанавливают подрозетник и заводят в него кабель для подключения к розеткам. На картинке ниже показана технология выполнения этой работы за 4 этапа:
- примерка;
- обмазка шпаклевочной смесью;
- установка в полость;
- выравнивающая штукатурка.

Когда штукатурная смесь засохнет в подрозетник можно устанавливать розеточный механизм. Но до начала этой операции необходимо проверить состояние заведенного кабеля и его техническую исправность.
При подключении блока розеток шлейфом, последовательно одна к другой, между ними заводят кабельные перемычки. Их длина должна выступать из каждого подрозетника на 15-20 сантиметров. Короче делать не стоит.
Дело в том, что медный провод с сечением 2,5 мм квадратных обладает довольно высокой жесткостью. Подключать короткие концы не удобно, а нормально вставить смонтированный розеточный механизм в ограниченное пространство будет очень затруднительно.
Поэтому жесткость толстого провода компенсируют его длиной и предварительным сгибанием змейкой. Она начинает работать как меха у гармошки, что позволяет удобно вставлять и извлекать розеточный механизм.
Экономия на коротких концах, а особенно вытягивание провода с обратной стороны полости, как практикуют отдельные “электрики эстеты”, затрудняет выполнение профилактических работ и последующий ремонт. Делать так не стоит.
Особую опасность короткие концы провода доставляют жилам из алюминия. Они, хоть и более мягкие, но менее прочные. После нескольких сгибаний в одном месте алюминиевая проволока быстро обламывается.
Когда конец короткий и отвалился, то вытянуть его не получится. В такой ситуации приходится экспериментировать с монтажом удлинителей или выполнять полную замену проводки.
А вот здесь владельцу квартиры стоит подумать заранее. Многие просто заштукатуривают кабель в штробе стены не помещая его в гофру.
Для его извлечения потребуется все снова выдалбливать. Поэтому монтировать так можно только хорошо проверенную и надежную кабельную продукцию, а концы проводов делать длинными.
Подключение проводов к контактам розеток
Среди электриков постоянно идут споры: с какой стороны штеккерного гнезда заводит потенциал фазы и нуля. Я считаю, что это не принципиально. Всегда можно взять в руки индикатор напряжения и с его помощью разобраться.
Однако же всегда рекомендую все в одной квартире или частном доме делать однообразно. Этот принцип облегчает монтаж и поиск неисправностей, подчеркивает культуру работника.
Как разводить защитный РЕ проводник
Если провода фазы и ноля довольно часто делают составными и собирают отдельными отрезками через распаечные коробки, то с защитным РЕ проводником так поступать запрещено.
Он должен прокладываться цельным куском непосредственно от разъемной электрической точки до шины комнатного распределительного щитка без всяких разрывов и дополнительных подключений.
Это диктуется требованиями безопасности. А их надо строго соблюдать.
Установка розеток в гипсокартоне: хитрости технологии
Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:
- окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
- изготовления перегородок и стен.
В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.
Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.
Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.
При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.
Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:
- Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
- Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.
Технология установки: способ №1
Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.
С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.
Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.
От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.
Способ №2: утопленный монтаж
Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.
Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.
Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.
Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.
Как видите, последний способ отличается аккуратностью и профессиональной точностью.
Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.
С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.
Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.
Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность
Высушенная древесина хорошо горит.
Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.
Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.
Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.
Требования законодательства к скрытой проводке
Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.
Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.
Монтаж розеток в открытой проводке
Приведу два разрешенных правилами и наиболее пожаробезопасных способа:
- ретро проводка;
- кабель-каналы.
Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.
Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.
Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.
Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.
Заканчиваю статью напоминанием: если у вас еще остались какие-то неясности про монтаж электрических розеток, то спрашивайте в комментариях. Обязательно обсудим и совместно выработаем наиболее приемлемое решение.
Установка розетки в бетонную стену, отверстие под розетку в бетоне
Установка розетки в бетонную стену — это непростая и ответственная работа, которая требует максимального внимания и определенных знаний. Особенно серьезно нужно подойти к технике безопасности.
Монтаж розеток, в зависимости от способа укладки проводов, бывает внешним и внутренним. Внешний тип укладки сегодня практически нигде не применяется из-за неэстетичного вида и пониженного уровня безопасности. Внешний способ подразумевает расположение проводки непосредственно на поверхности. В некоторых ситуациях внешняя проводка маскируется в какие-либо защитные каркасы.
Этап подготовки
Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:
- Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
- При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.
Во время укладки электрической проводки нужно помнить про некоторые правила:
- Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
- Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
- Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.
Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.
- Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
- Линейка любого размера.
- Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
- Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку. Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.
- Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
- Подрозетник. Данный предмет является каркасом, который придает креплению большей жесткости.
- Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
- Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).
После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.
Разметка
В качестве разметки на бетонной плоскости обозначается центр будущей розетки. Если монтируется блок, состоящий из нескольких розеток, то отмечается центр каждого из элементов.
Для соблюдения ровности оси разметки лучше применить линейку или плоский уровень, после чего отметить центральную точку каждой розетки. В этом случае наносится центр первой розетки и от него отмечается стандартная межосевая дистанция (7.1 см).
Проделывание отверстий на бетонной стене
Данный этап является самым трудным и кропотливым, особенно если бетонная стена прочна и трудно поддается сверлению. Есть несколько способов сверления отверстий под розетку в зависимости от наличия соответствующего инструмента.
- Использование специальной коронки для резьбы по бетоны. В данном случае просверливается отверстие в центре разметки для входа центральной оси коронки. Таким образом, коронка будет входить легче. Просверливается отверстие коронкой, а оставшиеся куски бетона выбиваются зубилом.
- Использование дрели со сверлом по бетону. В данной ситуации просверливается 10–12 отверстий по окружности разметки, после чего полученный круг выбивается при помощи молотка и зубила (или другими удобными способами).
- Смешанный способ. Первым шагом просверливается несколько отверстий по окружности, а затем данная конструкция просверливается до конца при помощи коронки по бетону. Остаток выбивается зубилом. Таким способом работать будет легче, так как ход коронки будет легче и мягче. Данный способ наиболее актуален для прочных бетонных стен.
Не стоит сильно акцентировать внимание на четкой округлой форме отверстия. Ничего страшного, если место под монтаж будет немного квадратным, ведь остаток места в любом случае будет замазываться специальным раствором для прочной и надежной фиксации подрозетника.
Важно отметить, что при монтаже блока из нескольких розеток нужно обязательно просверливать между ними канавки для укладки проводки, которая будет соединять между собой все элементы.
Установка подрозетника
Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.
Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.
Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.
Подключение электропроводки
Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.
Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.
Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.
На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.
Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю. Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.
Окончание работ
Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.
Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.
Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.
Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.
Видео по теме
Хорошая реклама
внешние и внутренние типы электророзеток, монтажные работы и подключение к электросети
Розетки предназначены для подключения к электросети различных приборов. В быту используют разъемы для подключения антенных кабелей, телефонов и прочего низкоточного оборудования. Для изготовления устройств производители используют бронзу, латунь и другие материалы. Наиболее распространенными являются латунные розетки. Перед их установкой специалисты советуют ознакомиться с техническими характеристиками и дополнительными функциями.
Защитные свойства и особенности
На современном рынке можно встретить много электророзеток, которые обладают разной степенью защиты IP. International Protectoin Marking в переводе с английского — международные коды защиты. Значение IP показывает степень защиты изделия от воздействия пыли и влаги.
Чтобы эксплуатировать розетки в разных условиях, их производят в корпусах со следующими степенями IP:
Класс 20. Изделие можно монтировать в помещениях с нормальными условиями, где зимой включается котел.
- Классы 21 и 22. Устанавливаются в неотапливаемых помещениях, на улице под навесом.
- Классы 43 и 44. Изделия с высокой степенью защиты от влаги эксплуатируются вблизи от источников воды.
- Классы 54 и 55. Монтируются под открытым небом.
В современных бытовых условиях пользователи часто используют электророзетки, которые управляются с мобильного телефона. «Умный разъем» позволяет удаленно включать/выключать камин, утюг, телевизор и прочее оборудование. Другие конструктивные особенности изделий:
- наличие usb порта;
- одновременное выполнение функций выключателя и розетки;
- наличие крышки.
По напряжению разъемы могут использоваться в однофазной сети с напряжением 220−240 В. Япония и США, в отличие от Европы и стран постсоветского пространства, придерживается стандартов в 100−127 В. Некоторые модели применяют в трехфазной сети с напряжением в 380 В.
В России чаще устанавливают однофазные розетки для сети 220 В, которые могут пропускать через себя ток следующих величин:
- стандартные рассчитаны на 10−16 А;
- для бытовых устройств высокой мощности подходят разъемы с силой тока более 32 А.
Типы изделий
Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:
Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.
- Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
- Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
- Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.
Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.
Для эксплуатации маломощных приборов можно воспользоваться розеткой без заземления. Специалисты считают, что отсутствие преднамеренного электрического соединения не сказывается на защите прибора, в отличие от безопасности потребителя. Если в доме есть бытовая техника, которая потребляет мощность в 300 Вт, лучше установить розетку с заземлением.
На различных объектах устанавливают внутренние и внешние электрические розетки. Для обустройства скрытой электропроводки подходят встраиваемые модели, а для наружной — накладные. Встраиваемая либо внутренняя розетка предусматривает укладку и место подключения проводков в стене. Её используют при обустройстве скрытой и наружной проводки. Дополнительно монтируется скрытый подрозетник. К этой категории специалисты относят выдвижные модели. Их монтируют в столешницы.
Накладные розетки легко устанавливаются, так как не требуют монтажа подрозетника. Их монтируют в стену, предварительно сделав в ней 2 маленьких отверстия для дюбелей с пробкой. Минус накладного устройства заключается в большом выступе от стены.
Дополнительная функциональность
С учетом дополнительных функций на рынке можно купить разъемы с разными возможностями. Розетка для защиты от детей при нажиме вилкой сдвигается в сторону. Влагозащитная rozetka ssd укомплектована крышкой. Изделие монтируется на улице, в ванной, так как крышка надежно защищает контакты от попадания воды.
Для автоматического управления предусмотрены разъемы с таймером двух видов:
- суточным — программирование работы розетки на 24 часа;
- недельным — программирование работы на неделю.
Чтобы включать/выключать потребитель, подсоединенный к разъему, предусмотрены модели с выключателем. Для них характерен продолжительный эксплуатационный срок. К другим усовершенствованиям специалисты относят розетки с подсветкой. Они служат маячками в темное время суток.
Мощность потребителей
Розетки электрические внутренние и внешние бывают специального назначения. На основе этого критерия принята классификация разъемов на следующие типы: для мощных потребителей продолжительной работы, а также монтируемые в щиток. К первой группе относят разъемы, в которые можно включить варочные панели и прочее подобное оборудование. Устройства потребляют значительную мощность и требуют заземления.
Во вторую группу входят розетки, которые устанавливаются в щиток на рейку. Их назначение — подключение потребителей, расположенных вблизи от электрощитов. Такие разъемы считаются оптимальным решением для включения в электросеть мощных приборов.
Отличие розеток этих двух групп в мощности, рассчитанной на работу с определенной силой тока. Поэтому на разъемах указывается маркировка с одной либо двумя цифрами и буквой А (значение силы тока). Бытовые розетки рассчитаны на 16А.
В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:
- одинарные;
- двойные;
- тройные.
Специалисты различают слаботочные розетки, которые применяются в быту отдельно для телефона, телевизора, интернета.
Монтажные работы
Внутренняя розетка также называется одиночной. Её монтаж легко осуществляется своими руками. Для этого потребуется перфоратор, с помощью которого подготавливают в стене штробы и отверстие для подрозетника. Если монтажные работы выполняются в доме с разведенной электропроводкой, рекомендуется отключить автомат в распределительном щитке.
Затем проверяют наличие тока в месте монтажа розетки. Для этого используется индикаторная отвертка. Чтобы утопить разъем в стену, монтируется пластиковая коробка. Специалисты советуют отдавать предпочтение коробкам, соответствующим новым стандартам.
Металлические подрозетники — проводники тока, которые плохо фиксируются. Это в последующем может привести к разбалтыванию корпуса и поломке. Установка пластиковой коробки в несущей стене требует применения алебастра. Предварительно штроба смачивается водой, затем раствором алебастра фиксируется короб.
Если заменить смесь саморезами, может пострадать надежность установки. В конце монтажных работ необходимо вставить под розетку электрические жилы. На следующем этапе устанавливается корпус. Для этого зачищают жилы электропроводки от изоляции ножом. Контакты фиксируются в корпусе.
Чтобы закрепить конструкцию, потребуется 5 винтов:
- боковые — для распоров лапок;
- в центре — под заземление;
- справа и слева — для фазы/нуля.
Ослабляют 3 центральных винта, вставляя оголенные жилы, затягивая отверткой. Фаза подключается к отверстию слева, а ноль — к отверстию справа. Устройство фиксируется в подрозетнике. Лапки необходимо распереть при помощи боковых винтов.
Чтобы крепление было надежным, при выборе разъемов лучше отдавать предпочтение изделиям с лапками и 2-мя зубчиками. Лапки заменяют накладным корпусом, который фиксируется с двух сторон саморезами. Затем устройство «прячут» в стене, используя декоративную окантовку, подтягивая винтики до упора. Жилы нужно затянуть хорошо, в противном случае постепенное плавление корпуса, спровоцированное нагревом, приведет к возгоранию.
Установка тройных устройств
Чтобы смонтировать тройную розетку, учитывается расположение составных элементов устройства на одном уровне. Особое внимание уделяется безопасности, так как на электропроводку будет оказываться тройная нагрузка. По стандарту разъемы монтируют от пола на высоте более 25 см.
Установка выполняется в местах расположения устройств одиночного вида. Допускается монтаж на новом месте. Для этого выполняют следующие действия:
Разметка. С помощью строительного уровня проводят горизонтальную линию, отмечают центры розеток с учетом расстояния между ними. При этом от центра первого разъема отмеряют ½ ширины накладки, рассчитанной на подрозетник. Аналогичным способом определяют центр оставшихся розеток.
- Установка подрозетника. Для тройных розеток выбирают одиночный короб. Он представлен в виде блока с тремя гнездами, расположенными на одном каркасе. Если монтируют 3 отдельные розетки, используя параллельное соединение, лучше устанавливать одинарные короба. Их монтаж идентичен установке аналогичных моделей для одинарной розетки.
- Разводка проводов. Чтобы подключить тройное устройство, из щитка к каждой проводке подводят по 2 провода от жил, которые подойдут на 2 и 3 розетки. С помощью индикаторной отвертки определяют ноль и фазу. Отключается электропитание. Провода скручивают, прикручивая их винтами.
- После первой скрутки провода кидают на второе устройство. Процедура выполняется через заднюю крышку, заводя провод в коробку. По аналогичной схеме выполняют работу с третьей розеткой.
- Фиксация подрозетников. Отверстия в стене смазывают раствором алебастра. Коробки вставляют на место. Если они проваливаются, добавляется раствор, а если выпирают — пристукивают молотком.
- Подключение розеток. Провода подсоединяют к соответствующим зажимам, плотно прижав винтами либо клеммами. Их скручивают внутри коробки, монтируя центральную часть. Чтобы выровнять всю конструкцию, пристукивают корпус. После чего устанавливают декоративные накладки.
Если монтаж завершен, включается автомат. Для проверки работоспособности розеток подключается штепсельная вилка настольной лампы. По аналогичной схеме монтируют 4-местные разъемы. Если розетки подключаются последовательно, используется шлейф. Такие устройства не рекомендуется применять под приборы, которые потребляют значительное количество электроэнергии.
Гипсокартонные стены
В закрытых зданиях разного предназначения межкомнатные перегородки можно выполнять из гипсокартона. Под ним легко спрятать розетки. Но так как гипсокартон считается возгораемым материалом, коробки под разъемы выбирают по правилам пожаробезопасности.
Специалисты советуют покупать устройства, выполненные из самозатухающей пластмассы. Подрозетники должны иметь специальные крепежи, которые обеспечивают максимальную фиксацию устройств к гипсокартону. Монтажные работы начинаются с выполнения отверстий в гипсокартоне.
Для этого понадобится соответствующая корона. Её подбирают с учетом наружных параметров короба. Перед сверлением проверяют наличие либо отсутствие профиля, используя обычный магнит. Через отверстие протягивают провода, которые необходимо пропустить в коробку от розетки.
Устройство потребуется утопить в отверстии, зажав крепежными элементами. Дополнительное крепление обеспечивается раствором. Затем присоединяется электрокабель, и устанавливается сердцевина. Монтаж разъемов может осуществляться разными методами. Но все они обеспечивают максимально безопасную и бесперебойную работу приборов.
Как установить розетку в стену из бетона/гипсокартона: своими руками
Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера.
Чтобы получить все эти преимущества, необходимо сначала разобраться – как установить розетку в стену. Это можно сделать самостоятельно, даже в том случае если придется ставить подрозетник и прокладывать провода. Работать с подключением розеток намного проще, чем монтаж выключателей света.

Подключение розетки в монтажной коробке
Содержание статьи
Коротко о типах встраиваемых розеток
Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.
Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.
Сила тока розетки, А | Мощность потребителя, кВт | Сечение жилы проводов, мм2 | |
---|---|---|---|
Алюминий | Медь | ||
6 | 1,3 | 2,5 | 1 |
10 | 2,2 | 2,5 | 1,5 |
16 | 3,5 | 2,5 | 1,5 |
32 | 7 | 10 | 6 |
Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:
- обычные;
- влагозащищенные;
- силовые.
Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство, мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

Обычная розетка
Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличаются от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной
Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка
Меры предосторожности
Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.
Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Проверка наличия напряжения
Цены на различные виды мультиметров
Мультиметр
Стандарты высоты расположения розетки
Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт
Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку.Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой
Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей
Выбор совместимой с розеткой монтажной коробки
Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.
Цены на розетки с заземлением
Розетка с заземлением
Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Советы
Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Подрозетник обычный
Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.
Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Подрозетник для гипсокартона
Монтаж подрозетника
После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.
Установка подрозетника в бетон, газобетон или кирпич — пошаговая инструкция
Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:
- перфоратор;
- корончатое сверло 68 мм;
- зубило или пику под перфоратор.

Корончатое сверло
Цены на корончатое сверло
Корончатое сверло
Шаг 1. Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.
Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Сверлим отверстие для подрозетника
Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.
Видео — Сверление отверстий для подрозетников в бетонной/кирпичной/газобетонной стене
По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену
Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок
Шаг 2. После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа
Шаг 3. Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка
Шаг 4. После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.
Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников
Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями
Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.
Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Работа болгаркой
Цены на популярные модели перфораторов
Перфораторы
Установка подрозетников в гипсокартон
Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне
Видео — Как установить розетку в стену из гипсокартона
Подключение розетки
Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплялась с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:
- укорачивание выступающего кабель;
- зачистка концов токопроводящих жил;
- прикручивание проводов к клеммам розетки;
- установка розетки;
- фиксация декоративной рамки.
Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на длину 10-15 мм.

Степень зачистки проводов
Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж
На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупом. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику
После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.
Узнайте, как подключить розетку от выключателя и выключатель от розетки, в специальной статье на нашем портале.
Тонкости подключения блока розеток
Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока
Что делать с алюминиевой проводкой
В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов
Установка силовых розеток для мощных потребителей
Скорее всего, вам также будет интересна наша статья на тему — Кабель-каналы для электропроводки.
Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.
