Технология возведения стен из пенобетона

Возведение стен из пеноблоков получило широкое применение в частном строительстве. Это связано с превосходными физическими и эксплуатационными характеристиками данного материала.

Схема кладки дома из пеноблоков с узлами армирования

Схема кладки дома из пеноблоков с узлами армирования.

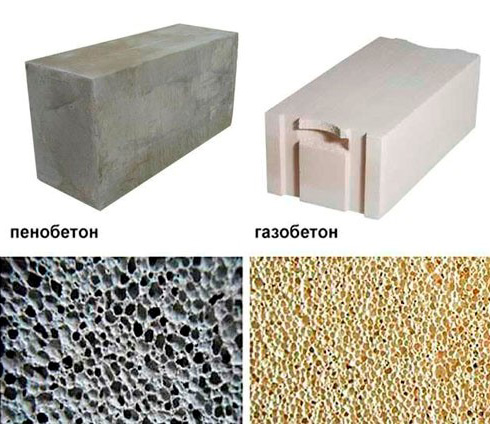

Блочный материал представлен:

  • пенобетоном;
  • газосиликатом;
  • газобетоном.

Газобетон образуется в результате смешивания песка, извести, воды и алюминиевой пыли в автоклавах. После высыхания смеси, пузырьки газа образовывают в ней ячейки, которые заполняются природным теплоизолятором — воздухом.

Газобетонные блоки усилены арматурой, а для легкого монтажа для них предусмотрена система гребень-паз.

Характеристика пеноблоков для строительства

Качественный пеноблок обладает определенными параметрами, определить которые можно при покупке опытным путем:

Схема монтажа пеноблочной стены

Схема монтажа пеноблочной стены: 1 – кляймер, 2 – стена, 3 – пеноблок.

  1. Пеноблоки имеют четкие и ровные грани с определенными размерами. При покупке пазогребневых блоков следует помнить об этом и при необходимости проверять данные параметры. Для этого следует положить несколько блоков на ровную поверхность вплотную друг к другу. Если соседние пеноблоки не образовывают неровностей и впадин между собой, то данная партия стройматериала качественная.
  2. Прочность пазогребневых блоков соответствует высокому уровню, и поэтому газобетон не должен крошиться и ломаться. Для определения данного параметра, следует попробовать растереть между пальцами кусочек блока. Если это удастся без труда, то пеноблок некачественный. В его составе недостаточно связующего вещества — цемента, что негативно повлияет на прочность постройки.
  3. Трещины на блоке свидетельствуют о неправильном режиме сушки. Данный дефект может привести к разрушению пеноблока.
  4. Еще один способ убедиться в качестве стройматериала — это рассмотреть структуру сколов сверху и снизу. Если структура в разных частях блока разная — это дефектный материал, имеющий неправильную технологию изготовления.
  5. Поры в газосиликатном блоке должны быть мелкими, одинаковыми и равномерно распределенными. Диаметр пузырьков не должен превышать 1 мм и иметь сферическую форму.
  6. На поверхности не должно быть разводов от смазки. Блок должен иметь однородный цвет как внутри, так и снаружи.
  7. Качественная упаковка также свидетельствует об имидже производителя. Это значит, что упаковка блоков должна быть завернута в полиэтиленовую пленку и установлена на поддон. В ином случае пеноблоки могут потерять свои качества под действием осадков и повышенной влажности.

Дом из пазогребневых блоков имеет массу преимуществ:

Схема кладки из пеноблоков стен жилых домов

Схема кладки из пеноблоков стен жилых домов.

  • хорошая теплорегуляция: зимой тепло, а летом прохладно;
  • хорошая воздухопроницаемость, что предотвращает появление плесени и грибка;
  • звукоизоляция;
  • огнеупорность;
  • экономия на отоплении за счет отличной теплоизоляции стен;
  • ровность стен из газосиликатных блоков за счет их точных размеров;
  • за счет пористости материала, стены можно возводить более тонкие, чем при кирпичной кладке.

Вернуться к оглавлению

Виды растворов для кладки стен из газобетона

Когда построен фундамент, то необходимо произвести его гидроизоляцию. Для этого используют рубемаст, бикрост или рубероид. Затем можно приступать к закладке первого ряда пазогребневых блоков.

Важно выбрать связующий состав, который представлен таким ассортиментом:

  • цементно-песчаный раствор;
  • клей для пеноблоков;
  • плиточный морозостойкий клей.
Схема устройства перегородки из пеноблоков

Схема устройства перегородки из пеноблоков.

Для приготовления бетонного раствора берутся цемент и песок в соотношении 1:4. Для связки блоков нужен слой такого раствора толщиной 1-2 см. В некоторых случаях в раствор добавляют пластификаторы.

Кладка на такой добротный раствор позволяет использовать не самый качественный стройматериал. Недостатком цементной связки являются большие теплопотери, которые возникают из-за толстого шва.

Специальный клей представлен сухим порошком, который необходимо развести водой (0,2 л на 1 кг клея). Смесь перемешивают строительным миксером до однородной массы. Толщина шва при данном растворе не должна превышать 2-3 мм.

Клеевой состав позволяет получить гладкие стены, что значительно экономит средства на покупке выравнивающей штукатурки. Данный состав хорошо сцепляет пеноблоки. За счет тонких швов, теплопотери конструкции минимальны.

Морозостойкий клей предназначен как для внутренней кладки, так и для наружной при разной температуре воздуха. Однако этот метод предусматривает использование армирующей сетки, которую прокладывают через каждые 3-4 ряда. Для усиления конструкции в отдельных случаях используют арматуру. Данные мероприятия добавляют прочность стенам.

Вернуться к оглавлению

Технология возведения стен из газобетона

Существуют различия в способах кладки пеноблоков на цемент и клей. Кладка пеноблоков на основе цементного раствора имеет такой алгоритм:

Схема перевязки стен из пеноблока

Схема перевязки стен из пеноблока.

  1. Очистить блоки от пыли и грязи.
  2. Шпателем-ковшом на гидроизоляционный слой фундамента нанести цементный раствор, и выложить первый ряд пеноблоков. Угловые блоки следует смочить водой. Все швы должны быть тщательно заполнены цементной массой.
  3. С помощью гидроуровня надо проконтролировать ровность кладки и исправить мелкие дефекты. Для рихтовки кладки из пеноблоков используют специальный резиновый молоток.
  4. Чтобы максимально устранить теплопотери конструкции, кладку необходимо выполнять в два ряда с перекрытием в полблока.
  5. Когда стены полностью возведены, можно укладывать плиты перекрытия. Но перед этим следует обустроить бетонный армопояс высотой до 20 см. Армопояс следует утеплить. Над дверными и оконными проемами заливают бетонные перемычки.

Если кладка выполняется в жару, то газобетонные элементы следует поливать водой, а на ночь кладку нужно накрывать полиэтиленом.

Кладку газосиликатных блоков на клей выполняют так:

Схема этажа из пеноблока

Схема этажа из пеноблока.

  1. Вначале следует рассмотреть блоки и выбрать из них самые ровные, отклонения которых не превышали бы 1 мм.
  2. Первый ряд укладывают аналогично предыдущему методу: на рубероид выкладывают цементный раствор, на котором располагают пеноблоки.
  3. Данный метод предусматривает кладку только в один слой. С помощью зубчатого шпателя на блоки наносят тонкий слой клея, рихтуя резиновым молотком каждый элемент. Строительным уровнем нужно периодически проверять ровность конструкции.
  4. Когда кладка достигнет уровня оконных и дверных проемов — заливают бетонные верхние балки для них.
  5. Подготовку перед укладкой плит перекрытия выполняют как в предыдущем варианте.

Если кровля будет деревянной, то необходимо позаботиться о деревянных опорах для балок перекрытия.

Вернуться к оглавлению

Способы отделки фасада

Когда кладка окончена, необходимо провести отделку наружных и внутренних стен. Пеноблоки на воздухе темнеют, а также они гигроскопичны. При низкой температуре данный материал может начать разрушаться. Чтобы этого не произошло, поверхность стен необходимо оштукатурить специальным составом, в который входят специальные вещества.

Схема утепления пенобетонной стены сайдингом

Схема утепления пенобетонной стены сайдингом.

Хорошим вариантом облицовки фасада является облицовка декоративным кирпичом. Между облицовкой и несущими стенами необходимо обеспечить воздушный зазор до 3 см.

Достаточно красиво выглядит дом, отделанный сайдингом. Только в этом случае между стенами и сайдингом следует проложить слой утеплителя.

Внутренние стены из пеноблоков можно облицевать:

  • гипсокартоном;
  • деревянной вагонкой;
  • штукатуркой.

Дом из пеноблоков — это отличное решение теплого и уютного жилища.

технология кладки подробнее о армирование

При необходимости возведения стен частного дома, гаража или подсобных помещений, очень часто используется такой материал как пеноблоки.

Это объясняется его доступной стоимостью, простотой и быстрой монтажа.
Если у вас есть элементарные строительные навыки, то справиться с данной работой можно самостоятельно, а при наличии помощника, она выполняется еще быстрее.

Технология

Пеноблоки класть можно двумя способами, отличаются они типом используемого раствора, это может быть клей или цементный раствор.

Цементный раствор

Для его приготовления обычно используют цемент и песок в соотношении 1:4, в этом случае, толщин шва составляет 1-2 см. Преимущества в том, что раствор можно сделать самостоятельно и при его использовании, геометрические параметры блоков не имеют большого значения.

Если говорить о минусах, то для приготовления раствора понадобится время и силы, швы получаются толстыми, поэтому снижаются тепло и звукоизоляционные характеристики здания, чтобы выровнять стены, их надо обязательно штукатурить.

Клей для укладки

Клей в магазине продается в виде сухой смеси, поэтому вам остается ее только разбавить водой приблизительно 1:2.

При укладке пеноблоков на клей, толщина шва составляет около 2-3 мм.


Преимуществами использования клея является то, что его легко готовить, получается тонкий шов, что увеличивает теплоизоляционные характеристики дома, стена получается гладкой, поэтому нет необходимости в ее выравнивании, высокие показатели адгезии.

Недостатком клея является его высокая стоимость и необходимость использования блоков, имеющих точные геометрические параметры.

Во время укладки пеноблоков, обычно проблем не возникает, но есть некоторые нюансы, соблюдение которых упростит и ускорит процесс создания дома:

  • для оформления оконных и дверных проемов используются блоки U-образной формы, которые по своим размерам должны соответствовать параметрам остальных блоков;
  • первый ряд всегда укладывается на цементный раствор, но сначала надо уложить слой гидроизоляции;
  • для равномерного распределения нагрузки при возведении стен из пеноблоков, обязательно проводится армирование, для этого используют пруток диаметром 8 мм, он укладывается через каждые 3-4 ряда;
  • чтобы уложить армопояс, в пеноблоках надо сделать штробы, а перед укладкой арматуры, их наполняют клеем;
  • во время кладки, надо обязательно делать перевязку рядов, она должна составлять не меньше 12 см, но лучше всего на половину блока;
  • после монтажа стен, во время обшивки их отделочным материалом, надо обязательно создавать вентиляционный зазор.

Сначала проводится закладка углов, а затем стена возводится от углов к центру. Во время укладки блоков, периодически проверяется их горизонтальность.

Для облегчения работы, рекомендуется использовать порядовки, они могут быть деревянными или металлическими. Направляющие устанавливаются вертикально в углах здания и между ними натягивают шнур, по которому проводится укладка каждого ряда.

Выполнение кладки несущих стен

Если вы решили проводить укладку пеноблоков на клей, то для выполнения указанных работ потребуются определенные навыки. Для этого подойдут только те блоки, которые имеют правильную геометрическую форму, и отклонения в их размерах будет минимальным.

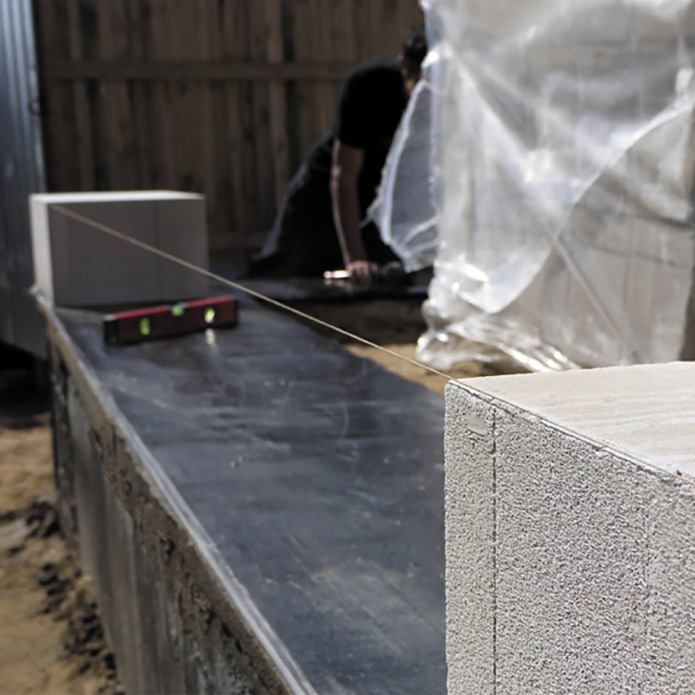

Даже если выполняется кладка на клей, первый ряд пеноблоков укладывается на цементный раствор. Это необходимо для того, чтобы выровнять горизонтальную поверхность, после чего следующие ряды можно уже класть на клей.

Для самостоятельной кладки стен из пеноблоков, вам понадобятся такие инструменты:

  1. емкость для клея;

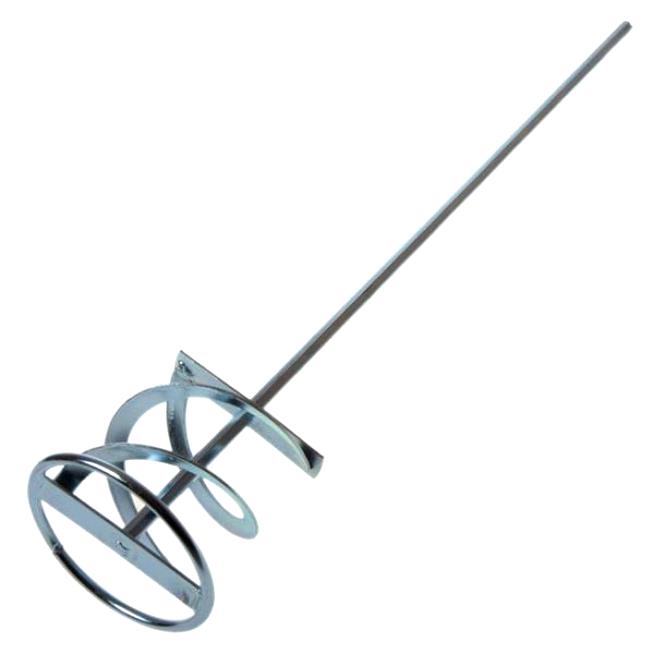

  2. дрель и насадка для замешивания клея;
  3. кельма;
  4. зубчатый шпатель;
  5. строительный уровень;
  6. терка или рубанок для выравнивания пеноблоков;
  7. резиновый молоток;
  8. штроборез;
  9. болгарка или дисковая пила;
  10. щетка для удаления пыли и мусора.

При выполнении монтажа стен из пеноблоков, порядок выполнения работ будет следующим:

  • сначала необходимо провести проверку блоков, они должны быть ровными, не иметь сколов и повреждений, их геометрические параметры могут отличаться на минимальные значения;
  • клей наносится при помощи зубчатого шпателя;
  • для того чтобы каждый элемент занял свое место, для проведения его выравнивания используют киянку;
  • все выявленные неровности, необходимо сразу исправлять, для этого используют терку;
  • при помощи строительного уровня, надо периодически проводить проверку горизонтальности кладки;
  • предварительно подготовьте перемычки, которые будут устанавливаться в местах оконных и дверных проемов.

Если пеноблок на клей уложен правильно, то стена получается идеально ровной и не требует проведения дополнительного выравнивания.

Нужно ли армировать

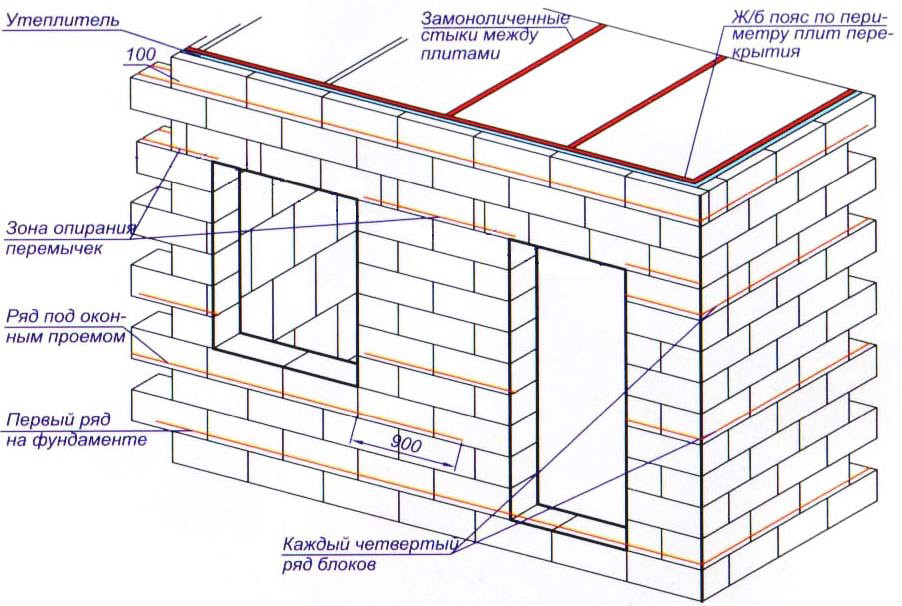

Если вы возводите дом из пеноблоков, то специалисты рекомендуют армировать кладку, делается через каждые 3-4 ряда. Данная операция позволяет увеличить устойчивость стены и не допускает появления на ней трещин.

В этом случае используется арматура, для ее укладки в блоках создаются штробы, сделать их можно при помощи штробореза, болгарки или дисковой пилы.

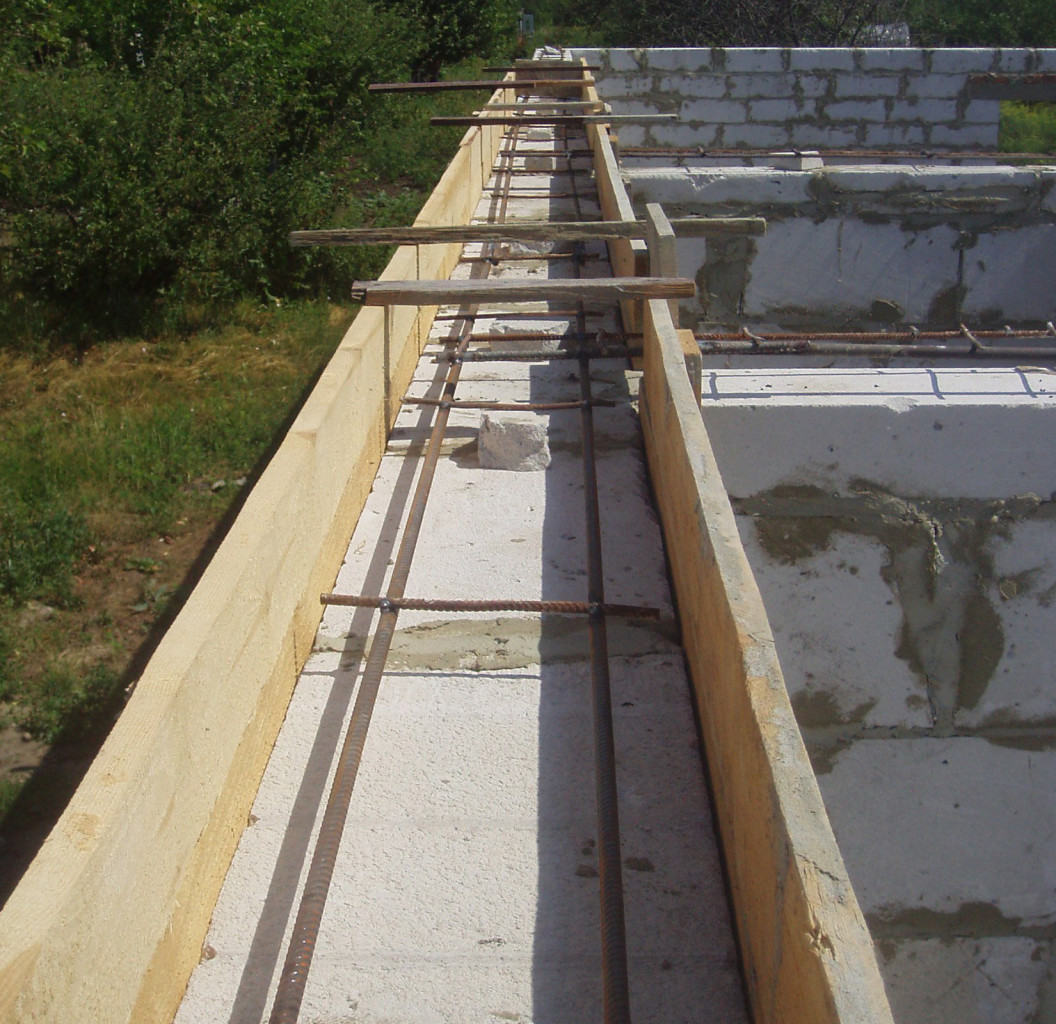

Поверх пеноблоков сразу укладывать плиты нельзя, для этого делается верхняя обвязка, сплошной бетонный армопояс, высота которого должна быть 10-20 см. Обычно в наших широтах толщины стен из пеноблоков в 40 см вполне достаточно.

В этом случае, делают армопояс шириной 30 см, а остальные 10 см заполняют утеплителем, это позволяет увеличить теплоизоляционные характеристики дома.

Что делать с вертикальным швом?

Во время кладка наружных стен у начинающих строителей часто возникает вопрос о том, что делать с вертикальным швом, заполнять ли его клеем?

Если используются блоки с замками типа шип-паз, то они уже обеспечивают крепление блоков между собой и без клея.
Необходимо помнить, что любой шов, даже самый тонкий, является мостиком холода поэтому, чем их меньше, тем выше теплоизоляционные характеристики здания.

При решении этого вопроса, может быть несколько вариантов:

  1. если будет проводиться отделка стен штукатуркой, то вертикальный шов можно клеем не заполнять;
  2. при отсутствии штукатурки с одной стороны, шов заполняют наполовину, чтобы предотвратить продувание стены;
  3. при большой нагрузке на блоки (более 70% прочности блоков) и при возведении ребер жесткости, вертикальный шов надо полностью заполнять клеем.

Горизонтальный шов должен быть заполнен клеем полностью, чтобы блок приклеивался по всей площади соприкасания.

Советы специалистов

Рекомендации

  • если кладка ведется на цементный раствор, то его готовят небольшими порциями;
  • использовать клей можно не позже 10-15 минут, после его нанесения на блок;
  • работу необходимо выполнять при температуре воздуха от 5 до 25 градусов тепла, если она выше, то надо обязательно увлажнять блоки;
  • для получения более ровных и тонких швов, клей наносится при помощи зубчатого шпателя;
  • клей наносят как на горизонтальную, так и на боковую поверхность пеноблоков;
  • после укладки блока, его надо хорошо прижать и выровнять по вертикали и горизонтали;
  • отклонения по вертикали проверяют после каждого третьего ряда;
  • каждый 3-4 ряд необходимо армировать;
  • все неровности перед укладкой следующего ряда зачищаются теркой и пыль убирается;
  • кладку надо проводить с перевязкой.

Ошибки

  1. неправильная укладка первого ряда приводит к отклонениям вертикальности стен;
  2. нельзя проводить кладку во время дождя или при отрицательной температуре воздуха;
  3. не полностью заполняют швы, что негативно влияет на прочность здания, его тепло и звукоизоляционные характеристики;
  4. не проводят обеспыливание блоков, что ухудшает качество их соединения, от чего могут появляться трещины;
  5. без армирования, прочность здания снижается;
  6. проводят укладку перекрытия прямо на блоки, что может вызвать их разрушение.

Вывод

Теперь вы знаете, как проводится кладка стен из пеноблоков и видите, что указанную работу можно выполнить и самостоятельно.

Чтобы получить хороший результат, необходимо постоянно контролировать горизонтальность и вертикальность кладки, не допускать пустот в швах, правильно заложить первый ряд и углы.
Если придерживаться разработанных технологий, то вы сможете своими руками построить теплый, красивый и надежный дом.

Полезное видео

Армирование кладки, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Распространенные ошибки при строительстве домов из пеноблоков

Чтобы строительство коттеджа прошло успешно, нужно обратиться к квалифицированным специалистам, способным выполнить задачи любой сложности.



Компания ИнноваСтрой осуществляет не только строительство домов из кирпича, но и использует недорогие материалы, если это обусловлено проектом или пожеланием заказчика. В любом случае сооружение проводится специально подготовленными командами, знающими толк в возведении домов из пеноблока. Ниже будут описаны наиболее распространенные ошибки строительства коттеджей из вспененного бетона. Часть из них вы, как застройщик, сможете проконтролировать, а часть объяснит наличие тех или иных пунктов в сметной документации. Ведь все работы наших специалистов направлены на обеспечение вашей семьи надежным и долговечным жилым зданием.

Распространенные ошибки при строительстве домов из пеноблоков

Почему встречаются ошибки и просчеты при сооружении загородного дома?

Достаточно интересный вопрос, которым задается множество застройщиков, понадеявшихся на кустарных мастеров при строительстве домов. До сих пор актуальна ситуация, когда покупаются готовые проекты домов и коттеджей у профессиональной компании, но сооружение доверяется случайным людям. Иногда происходит самостоятельное изменение конструкции, что однозначно приводит к нарушению прочности всей конструкции.



Наиболее часто встречаемые ошибки при строительстве домов из пеноблоков возникают из-за желания сэкономить деньги на сооружении коттеджа. Ошибочная уверенность в качестве дешевых услуг приводит к непоправимым последствиям и к еще большим тратам на исправление. Все ведь слышали поговорку про скупого, который вынужден платить дважды. Так вот, с домом из пеноблоков – это аксиома, проверенная опытным путем нашими мастерами, исправляющими ошибки строителей-самоучек.



Еще одна немаловажная особенность кустарного строительства – полное игнорирование норм СНиПа, который регламентирует процесс сооружения коттеджа или частного дома. Все прописанные в документе рекомендации созданы не на пустом месте, а на основании поврежденных и разрушившихся строений. Так что пренебрегать нормами строительства не следует, чтобы не получить живописную свалку стройматериала вместо любимого коттеджа.

Распространенные ошибки при строительстве домов из пеноблоков

Все ошибки, которые могут встретиться в домах из пеноблоков

Сооружение коттеджа из вспененного материала очень похоже на строительство домов из газобетона, так как следует общим для этих видов правилам и нормам. Нарушение технологического процесса приводит к серьезным последствиям, которые выливаются в капитальные ремонты или полную реконструкцию здания. Ниже представлены распространенные ошибки при строительстве домов из пеноблоков. Они указаны в порядке важности, начиная от процесса проектирования и старта работ на участке.



Слишком слабый фундамент



Всем известно, что блоки из вспененного бетона изначально имеют меньший вес, чем аналогичный объем кирпича или обычного монолита. Поэтому существует поверье, что и фундамент нужен простой и легкий, что совершенно не соответствует действительности. Вес всего дома при использовании пеноблоков, и правда, будет намного меньше, чем кирпичное сооружение, и будет оказывать меньшее давление на почву. Однако тип фундамента подбирается, исходя из особенностей грунта, ведь его основное назначение – обеспечить устойчивость конструкции при любом внешнем воздействии.



Действительно, для домов и коттеджей из пеноблоков иногда достаточно мелкозаглубленного ленточного или плитного основания, но прочностные характеристики фундамента должны быть на высоте. Обязательно следует проводить армирование бетона и обеспечивать главный принцип устройства основания – равномерность и четкое определение плоскости постройки. Обязательно следует подождать усадку фундамента перед тем, как возводить на нем стены.



Зачем все это, если пеноблок такой легкий? Все очень просто – стройматериал очень плохо воспринимает нагрузки на разрыв. То есть, если начать строить после того, как высох бетон на фундаменте, можно ускорить сдачу объекта в эксплуатацию. Но малейшая усадка (даже порядка 2-3%) приведет к возникновению трещин в стенах и обрушению внешнего слоя отделки. А если не соблюсти технологию строительства, то получится прочная коробка с точными геометрическими параметрами, и любое движение фундамента приведет к разрушениям. Лучше подождать, когда фундамент окончательно станет на свое место и потом строить дом. Самый простой вариант – после весенних паводков и дождей. За лето можно быстро возвести дом и приготовить его к заселению.

Распространенные ошибки при строительстве домов из пеноблоков

Неправильный выбор материала



Промышленность сейчас выпускает два основных вида пеноблоков, с отличительными характеристиками и правилами использования. При покупке обязательно нужно обращать внимание на маркировку и целевое назначение стройматериала:



  1. Конструкционный – рассчитан именно на восприятие нагрузок и предназначен для возведения стен. Его плотность варьируется в диапазоне от 600 до 1000 кг/метр кубический. Исходя из важности стены и ее несущих способностей, нужно выбирать соответствующие пеноблоки. Например, для обычных межкомнатных перегородок, не предназначенных в качестве опор перекрытиям, подойдет пеноблок марки D600, а для внешних стен лучше брать материала с плотностью не менее 900 кг/метр кубический;
  2. Теплоизоляционный – используется в качестве дополнительной обшивки. Такой материал не рассчитан на высокие нагрузки и может выдерживать только вес самой стены. Его назначение – создание преграды для теплообмена у бетонных или металлических зданий. Плотность таких пеноблоков не превышает показатель в 500 кг/метр кубический.



Исходя из описанного выше, не трудно понять, что правильный выбор пеноблоков напрямую влияет на качества будущего дома. Последствия ошибки предугадать не сложно, и они будут катастрофическими. Не стоит верить горе-мастерам, утверждающим, что все пеноблоки одинаковые, достаточно прочесть данные в СНиПе или ГОСТе, которые есть в свободном доступе в Интернете.

Распространенные ошибки при строительстве домов из пеноблоков

Отсутствие армирования



Распространенные ошибки строительства коттеджей из пеноблоков – пренебрежение усилением стен в горизонтальной и вертикальной плоскости, что приводит к разрушению и изменению геометрии здания. Армирование должно производиться всегда, даже если ваш дом будет одноэтажным. Даже строительство дома из керамических блоков и кирпича проводится с обязательной организацией поясов прочности, что уж говорить про более легкие материалы, вроде газобетона и пеноблоков.



Армирование осуществляется при помощи металлических прутов диаметром 10-15 миллиметров со связкой в виде сварки или скручивания металлической проволокой. Кроме несущих конструкций нужно армировать и внутренние перегородки.



Итак, два типа работ, для усиления конструкции стен:



  1. Армопояса – горизонтальные металлические системы, укладываемые в раствор для создания кругового усиления конструкции. При ширине пеноблока, в стену могут укладываться 4-6 прутов параллельно. Больше использовать не стоит, так как прироста в прочности не будет, а расходы увеличатся значительно. Профессионалами рекомендуется организовывать армопояса через каждые 1,5 метра стены, и обязательно под укладку перекрытий, чтобы равномерно распределить нагрузку на стены большого коттеджа. Некоторые специалисты рекомендуют устройство нижнего пояса прочности между цоколем и стеной. Это дополнительно скрепит конструкцию, но не часто используется при строительстве на крепких почвах;
  2. Армостойки – вертикальные железобетонные конструкции, которые создают основу для стен, и позволяет переносить часть нагрузки непосредственно на фундамент. Они создаются из бетонных конструкций или монолита с внутренним расположением железной арматуры. При проектировании очень важно учитывать их наличие и соответственно проводить расчеты нагрузки верхних этажей и кровли. Специалистами рекомендуется возводить армостойки через каждые 4 метра стены, но все зависит от размера коттеджа. Часто их организовывают в особенно нагруженных местах, которые могут не совпадать с углами здания. Армостойки вместе с армопоясами создают контур прочности и перераспределения нагрузок любого типа.
Распространенные ошибки при строительстве домов из пеноблоков

Несоблюдение техники укладки



Пеноблоки имеют определенные особенности по параметрам расширения и сжатия под воздействием внешних температур. Многие кустари при кладке используют обычный цементный раствор, как для кирпичной стены. Это неправильно, так как параметры изменения структуры у пеноблока и цемента разные, что обязательно приведет к нарушению прочности стен и любых конструкций. Чтобы возводимый дом стал надежным и долговечным, нужно соблюдать несколько правил, разработанных создателями пеноблоков, стандартизирующими организациями, и дополненные мастерами ИнноваСтрой:



  • При укладке пеноблоков нужно использовать специальный клеевой раствор. Он создается таким же методом замешивания, что и обычная цементная смесь. Только его характеристики и эластичность точно подогнаны под требования стройматериала;
  • Не превышать толщину раствора в вертикальных и горизонтальных швах, которая должна быть порядка 10-12 миллиметров. Некоторые производители заботливо указываю способ укладки и расход материала при работе;
  • Проводить укладку нужно равномерно с использованием уровней и контрольных точек;
  • Обязательное утепление швов. Так как любой раствор является теплопроводным материалом, то нужно снизить выход тепла через эти своеобразные мостики. В стенах из пеноблоков это проводится так – сам клеевой раствор не наносится на последние 2 сантиметра плоскости. После монтажа ряда или всей стены пространство заполняется вспененным полиэтиленом, который и обеспечит преграду для выхода тепла.
Распространенные ошибки при строительстве домов из пеноблоков

Отсутствие гидроизоляции и обшивки



Наряду с преимуществами, пеноблоки имеют один очень большой недостаток – гигроскопичность. Они способны впитывать в себя большие объемы воды и увеличивать свой собственный вес. Именно поэтому, материал всегда храниться в защищенном от дождя месте. Чтобы обеспечить долговечность будущего коттеджа, нужно соблюдать еще несколько правил:



  • Обязательная гидроизоляция фундамента, между цоколем и стенами;
  • Устройство вентилируемого фасада или влагонепроницаемой отделки;
  • Защита стен паробарьерами и тонкими гидроизоляционными материалами;
  • Строительство не проводить в дождь;
  • Сразу проводить окончательную внешнюю отделку.



Создание гидроизоляционного слоя – очень важный момент, который позволит сохранить все положительные качества пеноблоков. Всего один пример – коробка дома без внешней отделки за осенне-зимний период прибавляет в весе практически 10%. Это существенный повод задуматься.

Распространенные ошибки при строительстве домов из пеноблоков

Неправильные расчеты



Это, в первую очередь, ошибка горе-архитекторов, которые не смогли рассчитать прочность конструкции и воздействующие нагрузки. Обращение к профессионалам ИнноваСтрой полностью исключает вероятность такой оплошности. Использование компьютерной техники и проверенных алгоритмов расчетов, позволяет создавать несущие конструкции, которые в точности соответствуют будущим воздействиям. Примером может служить расчет веса кровельного пирога с возможной снеговой нагрузкой, которая может возникнуть зимой. Собираясь строить дом из пеноблоков, позвоните нам, и мы вам поможем создать идеальный коттедж, который прослужит нескольким поколениям.

Распространенные ошибки при строительстве домов из пеноблоков



Подробно о строительстве дома из пеноблоков своими руками

В последнее время для строительства частных домов предпочитают использовать относительно новые строительные материалы и технологии. Причина данной тенденции, кроется, отнюдь не в какой бы то ни было моде, а имеет практическое объяснение. Например, предпочтение отдается тем материалам, которые обладают сразу несколькими положительными качествами. К примеру, материал прочен, но в то же время, имеет малый вес, обладает низкой теплопроводностью или легко поддается обработке. Одним из таких материалов является пеноблок. О строительстве дома из пеноблоков своими руками и пойдет речь в этой статье.

Дом из пеноблоков своими руками подробноПодробно о том как построить дом из пеноблоков.

Что такое пеноблок

Пеноблок – строительный материал в форме параллелепипеда, применяемый для кладки несущих стен и внутренних перегородок. Изготавливают пеноблоки в заводских условиях из карьерного песка, цемента, воды и пенообразователя. В качестве пенообразователя в основном применяют суспензию алюминиевой пудры, которая в реакции с водой приводит к образованию пузырьков водорода. Залитый в заводских условиях в формы вспененный бетон несколько суток набирает первоначальную прочность, после чего получившийся пеноблок извлекают из формы и оставляют дальше набирать прочность и твердеть на 15-20 суток.

Кроме этого существует резательная технология пеноблока, когда пенобетон заливается не в малые формы, а в большую паллетную форму. После отвердения пенобетона, изначально витой струнной срезается неровная шапка, а после материал нарезают на равные параллелепипеды.

Многие не искушенные в строительных вопросах люди, часто пеноблок путают с газоблоком. Как правило, понятия подменяются ошибочно при дилетантской оценке стоимости строительства, так как газобетон или газоблок действительно стоит дороже пенобетона. Состав газобетона намного шире: цемент, кварцевый песок, водя, известь, пенообразователь. При этом оба материала можно различить по цвету. Пеноблок – сероватого оттенка, а газоблок – практически белого цвета.

Пенобетон и газобетон отличаются цветом и структуройПенобетон и газобетон отличаются цветом и структурой

Размеры пеноблока

Стандартно считается, что размер стенового блока должен составлять 30х20х60 см, и перегородочного блока 30х10х60 см. Однако на рынке строительных материалов, у разных производителей можно купить пеноблок практически с любыми мыслимыми размерами. Встречаются блоки с высотой и 20 и 40 см

Наиболее часто встречаемые размеры пеноблоков:

  • Для несущих стен – 20х40х60 см;
  • Для несущих простенков – 30х20х60 см;
  • Для ненесущих перегородок – 10х30х60 см.

Проекты домов из пеноблоков

Каждый будущий владелиц своего дома, конечно же, желает получить уникальный проект, то есть проект, который будет, прежде всего, устраивать лично его. По этой причине внутреннюю планировку дома рассматривать мы не будем. Мы рассмотрим основные технические нюансы при проектировании частного дома из пеноблоков.

  • Наиболее подходящий тип фундамента — ленточный или плитный. Свайновинтовой фундамент не подходит однозначно, так как ширина несущих стен составлет 40 см минимум, а ширина обвязки в свайновинтовом фундаменте, как правило, в 2 или 3 раза меньше. Однако выбирая ленточный тип фундамента, его ленту можно изготавливать менее массивной, по сравнению с тем, когда стены возводят из кирпича. Дело в том, что пеноблок весит по сравнению с кирпичом на много меньше. Вес 1 куба кирпича = 1200-1300 кг, а вес 1 куба пеноблока с маркой прочности D600 = 600 кг.
  • Высота строительства дома из пеноблоков имеет ограничения. Они представляют собой одноэтажные и максимум двухэтажные коттеджи. То есть, построить двухэтажный особняк с мансардой – третьим этажом, не получится. Если же есть желание строить “высоко” то тогда разрабатывается проект, в котором несущие стены имеют армированные монолитные колонны и ригеля.
  • В конструкции обязательно должен присутствовать монолитный бетонный пояс, который будет распределять нагрузку на весь периметр несущих стен. Одновременно пояс выполняет функцию усиления несущих стен. При этом зачастую пояс по ширине изготавливают меньше, чем ширина стен из пеноблоков. Например, стена из пеноблоков имеет ширину 40 см, тогда пояс на ней изготавливается шириной в 30-35 см. Получившуюся “впадину” утепляют листовым пенополистиролом. Так обычно в месте расположения монолитного пояса стена больше промерзает в зимний период.
  • Стараются выбирать тип и конструкцию кровли с наименьшим общим весом. Для дома из пеноблоков оптимально изготавливать мягкую кровлю из битумной черепицы или кровлю из металлочерепицы. Кровлю из керамической штучной черепицы изготавливают редко, так как такая крыша обладает достаточной большой нагрузкой. А мы хоть и применяем для стен блоки из бетона, но это все же ячеистый бетон, которому по прочности до монолита очень далеко.
  • Несущие стены из пеноблоков не нуждаются в дополнительной теплоизоляции, как например, стены из кирпича или монолитного бетона. Силикатный или керамический кирпич имеет коэффициент теплопроводности 0,8-0,9 Вт/м, тогда как ячеистый по структуре пеноблок имеет теплопроводность в несколько раз меньше — 0,2-04 Вт/м. Это позволяет сразу после поднятия несущих стен приступать к их наружной отделке. Однако, учитывая, что стены из пеноблоков практически всегда получаются ровными, во время отделки их можно не штукатурить, а лишь прошпаклевать слоем 2-3 мм фасадной шпаклевки и нанести фон рельефной фасадной краской.

Технология строительства дома из пеноблоков

Фундамент и подготовка к кладке

Возводить стены из пеноблоков начинают спустя 28 суток после заливки ленточного фундамента. Это срок определяется строительными нормативами и обозначает окончательное и полное твердение бетона. Если предполагается строить дом на уже существующем старом фундаменте, то производят его анализ на наличие трещин, и если таковых не обнаружено, то сверху старого фундамента заливается армированный бетонный пояс высотой до 20 см. Данный пояс должен усилить старый фундамент и, что самое главное, выровнять всю плоскость ленты по одному уровню.

Если фундамент находится выше уровня грунта на участке на 50-60 см, то верхняя плоскость железобетонной ленты можно не гидроизолировать. Если же лента поднята над землей всего на 20 см, то тогда гидроизолируют не только её вертикальные плоскости, но и верхнюю плоскость. Для гидроизоляции применяют рулонные наплавляемые или обмазочные битумные материалы. Вообще, при строительстве из пеноблоков гидроизоляция очень важна, так как ячеистая структура блоков способна к высокому влагопоглощению. Если такой сырой блок, да ещё и с ячеистой структурой, подвергнется например, морозу в -20, то блок просто разорвет, он банально треснет. Подробно о технологиях гидроизоляции можно прочитать в статье: гидроизоляция конструкций фундамента.

Первый ряд и начало кладки

Для кладки первого ряда используют цементно-песчаный раствор. Изначально карьерный песок просеивают, чтобы из него удалить камушки и гальку крупнее 5-7 мм. Далее изготавливают раствор, смешивая между собой 1 часть цемента и 3 части просеянного песка. Получившийся раствор не должен быть слишком жидким.

Прежде чем начинать кладку на поверхности всего фундамента при помощи нивелира находят самый высокий угол. Определив самый высокий угол, на плоскость фундаментной ленты наносят и разглаживают слой раствора толщиной 2 см. На нанесенный слой раствора укладывают не целый пеноблок, а его 3/4 части. Далее сверху блока кладут пузырьковый уровень и, осаживая несильными ударами блок рукояткой молотка, блоку задают идеально ровное горизонтальное положение.

Укладка первых блоков на фундаментУкладка первых блоков на фундамент.

Далее на противоположный угол ленты фундамента аналогично на раствор кладут также 3/4  пеноблока. При этом при помощи нивелира либо водного уровня второй блок выставляют на ту же горизонтальную плоскость, что и первый блок. После этого по наружной стороне между двумя блоками, положенными на раствор на противоположных углах фундамента, натягивают капроновую нить, либо леску диаметром 0,5 мм. Ориентируясь по натянутой контрольной нитке, выкладывают полностью первый ряд пеноблоков. При этом, где-то слой раствора между блоком и фундаментом будет больше, а где-то меньше. Это нормально для первого слоя, поэтому и применяют цементно-песчаный раствор. Самое главное при данном процессе работы – получить первый ряд кладки строго по уровню.

3/4 части, половинки или доборы, производят, отрезая болгаркой с алмазным диском от целого пеноблока нужную по размеру часть. Для резки блоков, предназначенных для простенков, то есть, имеющих меньшее сечение, можно использовать болгарку с диском по камню или же вообще двойную ручную пилу со средними зубьями на полотне.

Второй ряд кладки и перевязка

Для второго ряда кладки изготавливают специальный клей для пеноблоков. В ёмкость с высокими бортами, например, ненужный тазик, наливают примерно полведра воды. Далее в воду засыпается несколькими подходами сухой клей. После этого, используя перфоратор, включенный в режиме “сверления”, и оснащенный в патроне миксерной насадкой, всю субстанцию в тазике перемешивают до однородного сметанообразного состояния. После этого клей оставляют на 5-10 минут, чтобы он “набух”, после чего всю клеевую массу повторно перемешивают миксером или перфоратором с миксерной насадкой.

Укладка первых блоков на фундаментМиксерная насадка на дрель.

Второй ряд начинают класть аналогично первому ряду, так же с углов. Если первый ряд начинали с “трех четвертей”, то углы второго ряда уже начинают с целых блоков. При этом учитывают перпендикулярную связку между блоками в рядах. Получается следующее: первый ряд начали с того, что к ложку впритык положили тычок; во втором ряде цельный блок перпендикулярно заходит на ложок, а с другой стороны угла примерно на середину тычка. При такой кладке получают и качественную перевязку углов, и хорошую шахматную связку между рядами по всей плоскости стен.

Укладка первых блоков на фундаментСтороны пеноблока.Второй и последующие ряды кладут в шахматном порядкеВторой и последующие ряды кладут в шахматном порядке.

Для нивелировки наружных углов обычно применяют отвес – длинный капроновый шнур со свободно висящим конусообразным грузиком на конце. Можно также использовать правило-уровень, длина которого 250 см, если работать с отвесом непривычно.

Во время кладки 2, 3 и всех последующих рядов, клеевую массу наносят на уже положенный ряд при помощи мастерка. Далее мастерком “на глаз” клей разравнивают, после чего по нему проводят гребенкой с высотой зуба 15-20 мм. Только после этого на клей укладывают сверху блок, при этом во время его подгонки по горизонтальному шнуру и осадке, толщина слоя клея между рядами будет составлять 1/2 от размера зуба гребенки.

Армирование во время кладки и верхняя обвязка

В процессе кладки пеноблоков, после каждого 4 ряда производят укладку в толщу клеевой массы двух параллельных жил катанки, диаметром 5 мм. Вместо катанки можно использовать кладочную сварную сетку, предназначенную для ведения кирпичной или кольцовой кладки.

Схема армирования стен катанкой или кладочной сеткойСхема армирования стен катанкой или кладочной сеткой.

Когда стены из пеноблоков подняты на нужную высоту, несмотря на то, что поверхность последнего ряда вроде бы ровная, нельзя изготавливать перекрытие сразу на ячеистых пеноблоках. Изначально необходимо изготовить бетонный обвязочный пояс высотой 20-25 см, а уже после отвердения пояса, можно приступать к изготовлению монолитного межэтажного перекрытия. Бетонный обвязочный пояс армируют каркасами, собранными на рифленой арматуре класса А3 диаметром 12 мм и хомутах в форме параллелепипеда.

Более подробно о видах арматуры и правилах работы с ней можно прочитать в статье: арматура, виды, характеристики, вязка и гибка арматуры.

Опалубка и арматура для обвязочного пояса из бетонаОпалубка и арматура для обвязочного пояса из бетона.

Наиболее оптимально межэтажное перекрытие на несущих стенах из пеноблоков изготавливать из керамзитобетона. Керамзитобетон от обычного бетона отличается тем, что в его составе в качестве наполнителя вместо щебня применяется керамзит. Благодаря этому керамзитобетон намного легче обычного бетона и, следовательно, нагрузка на несущие стены получается незначительной. При заливке монолитной плиты из керамзитобетона армирование выполняют арматурой 12 мм по принципу решетки, с ячейкой не менее 150х150 мм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
