Утеплитель теплого пола под стяжку: Какой лучше утеплитель для теплого пола под стяжку? – Утепление пола пеноплексом под стяжку своими руками

Содержание

Какой лучше утеплитель для теплого пола под стяжку?

Содержание статьи

При выполнении работ по теплоизоляции жилья следует помнить, что одним из ключевых моментов является утепление пола. Многие хозяева квартир и частных домов не уделяют этому вопросу должного внимания, а зря –поверхность неутеплённого пола может стать путём для ощутимых потерь тепла.

Существует много различных способов и материалов для теплоизоляции пола – современные строительные технологии предлагают массу вариантов для любых условий и финансовых возможностей. Рассмотрим, каким образом и при помощи каких материалов можно сделать утепление бетонного пола.

Утепление бетонного пола пенополистиролом

Некоторые строители в качестве самого подходящего способа теплоизоляции бетонного пола предлагают положить пенопласт под стяжку. Но более удачным решением является пенополистирол (его ещё называют экструдированным полистиролом или пеноплексом). Это утеплитель нового поколения – его часто путают с пенопластом и визуально они похожи. Но технология изготовления пенополистирола несколько иная, чем у пенопласта – поэтому у него более прочные межмолекулярные связи в структуре. Он состоит из воздуха и вспененного полистирола и на сегодняшний день является одним из самых широко используемых теплоизоляторов.

Выпускают пенополистирол в виде жёстких плит различной толщины – от 20 до 1000 мм. Выбор толщины плиты зависит от того, насколько серьёзное утепление требуется. Рассмотрим подробнее свойства этого материала, ставшие причиной такой популярности:

  • Высокие теплоизолирующие и звукоизолирующие свойства.
  • Влагоотталкивающие характеристики.
  • Влагостойкость – он не утрачивает своих свойств во влажной среде.
  • Долговечность.
  • Высокая устойчивость к нагрузкам на сжатие.
  • Нетоксичность – он не выделяет вещества, вредные для здоровья человека.
  • Высокая экологичность – отлично взаимодействует с человеческим организмом.
  • Малый удельный вес – этот фактор существенно облегчает транспортировку и монтаж.
  • Отличная обрабатываемость механическим путём при помощи самых простых инструментов.
  • Стойкость к перепадам температур.
  • Доступная цена.

Благодаря всем этим факторам, пенополистирол широко используется для теплозащиты различных участков зданий в современном строительстве.


Утепление бетонного пола полистиролом пошагово выглядит следующим образом:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Дожидаемся высыхания раствора и делаем гидроизоляцию. Для этого намазываем стяжку битумной мастикой либо кладём рубероид. Рубероид выкладываем внахлёст, склеивая края при помощи битумной мастики или нагревая их и прижимая друг к другу.
  • Поверх гидроизоляции кладём пенополистирол – плиты располагаем встык в шахматном порядке. Края замазываем клеем либо монтажной пеной. Излишки пены обрезаем ножом.
  • Поверху кладём ещё слой гидроизоляции – плотный полиэтилен. Края склеиваем между собой при помощи скотча.
  • Поверх гидроизоляции кладём армирующую сетку и заливаем бетонной стяжкой.
  • Дожидаемся полного высыхания раствора, намазывая периодически поверхность пола водой для того, чтобы избежать образования трещин.
  • Монтируем поверх бетонного покрытия финишную поверхность пола.

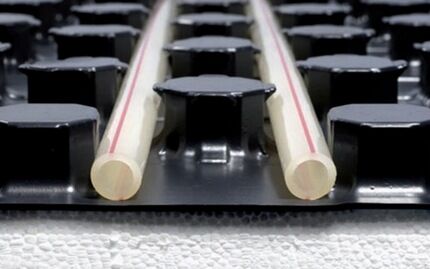

Если мы хотим сделать систему тёплого водяного контура, поверх гидроизоляции, уложенной на пенополистирол, выкладываем трубы. Фиксируем его армирующей сеткой и заливаем стяжку. В этом случае после высыхания стяжки тёплый пол включать нужно постепенно, чтобы избежать растрескивания раствора.

Теплоизоляция при помощи керамзита

Для теплоизоляции нижнего уровня помещения можно использовать керамзит. В переводе с греческого это слово значит «обожжённая глина».

Керамзит получают методом спекания вспучивающихся тугоплавких глин с добавлением различных присадок. Производят керамзит в виде гранул разного диаметра и используют либо для добавления в цементный раствор, либо насыпом.

Рассмотрим характеристики этого материала:

  • Отличные звукоизолирующие и теплоизолирующие свойства.
  • Влагостойкость.
  • Высокая экологичность.
  • Нетоксичность.
  • Маленький удельный вес.
  • Доступная цена.

Утепление пола при помощи керамзита выглядит следующим образом:

  • Выравниваем поверхность и утрамбовываем её, если кладём пол на грунт.
  • Стелим слой гидроизоляции – плотный полиэтилен. Стыки тщательно склеиваем скотчем. Края гидроизоляции возле стен загибаем так, чтобы они были не ниже краёв керамзита.
  • Насыпаем керамзит – смесь из гранул разного размера. Разный размер гранул для того, чтобы как можно лучше заполнить все выемки и пустоты. Слой теплоизолятора должен быть не менее 30 сантиметров.
  • Выравниваем керамзитовую поверхность.
  • Заливаем «молочко» — жидкий раствор цемента. Это делается для того, чтобы гранулы утеплителя сильнее схватились между собой.
  • Заливаем стяжку из бетона.
  • Ждём высыхания раствора и монтируем финишное покрытие.

Теплоизоляция пола при помощи пенофола

Современные строительные технологии предлагают новейшие разработки – например, фольгированные утеплители. Они состоят из теплоизолирующего слоя и одного или двух слоёв фольги. Фольга имеет очень высокий коэффициент теплопередачи, как и любой металл, поэтому использовать её для утепления нецелесообразно. Однако часто используются отражающие свойства фольги – она отражает тепловое излучение внутрь помещения.

Для утепления под стяжку чаще всего используют пенофол – материал на основе вспененного полиэтилена с односторонним или двухсторонним фольгированным слоем.

Пенофол отличается отличными теплоизолирующими и звукоизолирующими характеристиками, он абсолютно влагонепроницаем, высокоэкологичен и нетоксичен. Пенофол хорошо держит перепады температур, долговечен и его маленькая толщина делает его очень удобным для использования в работах по теплоизоляции.


Пошагово процесс теплоизоляции пола пенофолом выглядит так:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Укладываем пенофол встык и склеиваем края специальной алюминиевой лентой. Размещаем его фольгированным слоем вверх.
  • Если хотим монтировать систему тёплого водяного контура, поверх пенофола выкладываем водяной контур и фиксируем армирующей сеткой. Если водяной контур не кладём, армирующую сетку натягиваем поверх пенофола. Гидроизоляция при его использовании не нужна.
  • Заливаем бетонную стяжку. Дожидаемся её высыхания, смачивая поверхность водой.
  • Монтируем финишное покрытие.

Заключение

При проведении работ по теплоизоляции помещения не следует забывать об утеплении нижнего уровня.

Неутеплённый пол может стать причиной очень серьёзных утечек тепла из помещения даже при отлично теплоизолированных других участках. Современные строительные технологии предлагают различные варианты методов и теплоизоляционных материалов для утепления под стяжку.

Выбор материала и метода утепления зависит от условий, от типа помещения, от финансовых возможностей владельца. Широкий спектр предлагаемых возможностей поможет вам сделать своё жильё по-настоящему уютным и гостеприимным.

Источник

Утепление пола пеноплексом под стяжку своими руками

Экструзионный пенополистирол марки «Пеноплэкс», благодаря своим отличным характеристикам, становится самым популярным утеплителем для межэтажных и чердачных перекрытий, а также для стен и перегородок. Этот материал подходит практически под любое покрытие, а также для монтажа поверх него  системы «теплого пола».

Утепление пола пеноплексом под стяжку своими руками

Утепление пола пеноплексом под стяжку своими руками можно провести, разобравшись в технологии выполнения работ. Причем устройство такого утепления вполне допустимо как для частного дома, так и для квартиры, расположенной на любом этаже. «Пеноплэкс» — легкий материал, и в комплексе со стяжкой, которая не будет иметь слишком большой толщины, незначительно утяжелит перекрытие, не нанеся никакого ущерба общей конструкции.

Специалистами доказано, что через полы частного дома уходит до 10% тепла, и эта цифра достаточно внушительная, особенно если перевести ее в денежный эквивалент. Чтобы избежать ежегодных лишних затрат на отопление, лучше один раз вложиться в утеплительный материал, который быстро окупится, так как сумма ежемесячных платежей за использование энергоносителей значительно сократится.

Технология утепления бетонной поверхности «Пеноплэксом» отличается от теплоизоляции пола по грунту и требует разного подхода.

«Пеноплэксом» может утепляться и пол на бетонном основании, и пол по грунту. Технологии при этом достаточно серьезно отличаются и требуют различного подхода. Но вначале – несколько слов о самом термоизоляционном материале.

Что собой представляет «Пеноплэкс»

Содержание статьи

«Пеноплэкс» — утеплительный материал из разряда экструдированного пенополистирола. Он изготавливается в нескольких вариантах, каждый из которых предназначен для теплоизоляции различных поверхностей и элементов здания, то есть выбор материала нужно сделать правильно.

«Пеноплэкс» — один из лучших современных утеплителей

Этот утеплитель имеет специальную маркировку, указывающую на его важнейшие технические характеристики, от которых зависит область применения материала. «Пеноплэкс» маркируются 31, 31С, 35, 45 и 45С, но для утепления полов подходят не все разновидности, а только те, которые имеют достаточно высокую плотность — 35 и 45.

 «Пеноплэкс — 35» по сути является универсальным и применяется для теплоизоляции фундаментов, наружных стен и полов. Этот тип утеплителя имеет следующие характеристики:

  • достаточно высокую плотность – 28 ÷ 38 кг/м³;
  • низкую теплопроводность: коэффициент составляет всего 0,030 Вт/м×°С;
  • низкую гигроскопичность – 0,4% от общего объема за 24 часа, причем влагопоглощение во время испытания отмечалось только в течение первых 10 часов;
  • горючесть обозначена, как Г1. Это очень высокий показатель стойкости к огню, а так как сверху утеплителя будет уложена жаростойкая бетонная стяжка, то материал полностью будет пожаробезопасен ;
  • показатели шумопоглощения этого материала доходят до 41 дБ;
  • предел прочности «Пеноплэкса — 35» составляет 0,4÷0,7 МПа;
  • температурный диапазон эксплуатации от —50 до +75 градусов.

Цены на Пеноплэкс

пеноплэкс



Этот тип пенополистирола хорошо подойдет для утепления бетонного пола под стяжку. При желании, на утепление может быть уложена система «теплый пол».

«Пеноплэкс — 45» имеет самую высокую плотность из всех разновидностей этого материала и отлично подойдет для утепления пола частного дома по грунту. К слову, его применяют даже в качестве теплоизолятора для взлетных полос и дорожных покрытий.

«Пеноплэкс» 45 имеет следующие технические характеристики:

  • плотность 40,1 ÷ 47 кг/м³;
  • его гигроскопичность еще ниже – всего 0,2% от общего объема за сутки, и все влагопоглощение также ограничивается только первыми 10-ю часами испытания;
  • стойкость к огню обозначена, как Г4, но если утепление устраивается под жаростойкое покрытие, то это уже не имеет особого значения;
  • предел прочности «Пеноплэкса — 45» составляет 0,4—0,7 МПа;

В остальном же технические характеристики одинаковы с теми, что указаны выше.

Есть и иная градация типов утеплителя пеноплекс — по области применения. Такая маркировка обычно указывается на упаковке:

Размеры в ммТип (плотность)
«ПЕНОПЛЕКС» 45(35-47 кг/м³)«ПЕНОПЛЕКС» Ф (29-33 кг/м³)«ПЕНОПЛЕКС» К (28-33 кг/м³)«ПЕНОПЛЕКС» С (25-32 кг/м³)
Ширина600600600600
Длина2400120012001200
Толщина40; 50; 60; 80; 10020; 30; 40; 50; 60; 80; 10020; 30; 40; 5; 60; 80; 10020; 30; 40; 50; 60; 80; 100

Из этой линии для утепления полов подойдет три типа теплоизолятора:

  • «Пеноплэкс Фундамент», который имеет плотность 29 ÷ 33 кг/м³ и отлично подходит не только для утепления фундаментов, но и для полов жилых и подвальных помещений. Теплоизолятор имеет высокую влагостойкость, обладает хорошими тепло— и звукоизоляционными качествами, поэтому подойдет для монтажа на бетонную и грунтовую подготовленную поверхность. Вполне доступно утепление фундамента пеноплексом своими руками.
  • «Пеноплэкс 45» о котором уже упоминалось в статье, позволяет утеплять полы в жилых помещениях, гаражах, а также поверхности плоских крыш.
  • «Пеноплэкс Комфорт», плотность которого равна 25 ÷ 35 кг/м³, широко используется для утепления любых поверхностей во внутренних помещениях жилых домов и квартир, и даже помещений с повышенной влажностью. Вполне можно утеплить им и полы в частном доме, если под него будет устроена жесткая основа.

Для утепления полов может подойти и обычный пенопласт. Некоторые владельцы домов выбирают именно его, так как цена – существенно ниже «Пеноплэкса». Однако, не нужно забывать о серьезной разнице в технических характеристиках этих материалов. Чтобы наглядно убедиться, что экструдированный пенополистирол гораздо больше подходит для утепления пола, стоит сравнить параметры обоих материалов:

Параметры материаловЭкструдированный пенополистирол (ЭППС)Пенопласт
Теплопроводность (Вт/м оС)0,028 ÷ 0,0340,036 ÷ 0,050
Паропроницаемость (мг/м×ч×Па)0.018-
Водопоглощение за 24 часа в % от объема0.20.4
Предел прочности при статистическом изгибе МПа (кг/см²) 0,4 ÷ 10,07 ÷ 0,20
Прочность на сжатие 10% линейной деформации, не менее МПа (кгс/см²)0,25 ÷ 0,50,05 ÷ 0,2
Плотность (кг/м³)28 ÷ 4515 ÷ 35
Рабочие температурыОт -50 до +75

Нужно отметить — несмотря на то, что характеристики этих материалов разнятся между собой, процесс утепления ими проходит абсолютно одинаково.

Возможно, вас заинтересует информация о том, что представляет собой утепление пола по грунту

Технология утепления пола «пеноплэксом» под стяжку

Как уже говорилось выше, технология утепления будет напрямую зависеть от базовой поверхности, на которую будет укладываться вся конструкция пола со стяжкой. Поэтому стоит рассмотреть различные варианты.

Утепленный пол по бетонному основанию

Если говорить об утеплении бетонного пола в квартирах, то есть разница в технологиях теплоизоляции полов первого этажа и всех последующих.

В квартирах, расположенных над подвалом, полы всегда более холодные. Кроме того, есть риск появления сырости и плесени, поэтому проводить работы по теплоизоляции рекомендовано еще перед тем, как въезжать в новое жилье. В таких помещениях используется больше слоев различных материалов, которые предотвратят выхолаживание помещения, а также защитят его от проникновения влаги.

Первое, что необходимо сделать, прежде, чем перейти к основным работам – это провести тщательную подготовку поверхности. Она проводится одинаково для бетонных полов квартир, независимо от этажа.

Возможно, вам будет интересна информация о том, как оборудовать теплый пол на балконе своими руками

Подготовка поверхности

Этот этап работы хотя и не считается основным, но он чрезвычайно важен, и отнестись к процессу необходимо со всей серьезностью.

  • Первым этапом идет очистка поверхности от старого напольного покрытия, остатков клея на который оно было уложено, или застывших на отдельных участках пола «клякс» бетонного раствора.

Очистка поверхности пола от крупных неровностей

Очень важно тщательно очистить всю поверхность, иначе бетонные наросты будут мешать укладке утеплительного материала.

  • Затем, весь мусор с пола убирается, а пыль с поверхности выметается до чистого бетона.

Очистка поверхности от мусора и пыли

  • Далее, заделываются все отверстия и углубления — эту работу можно провести с помощью специальных ремонтных шпатлёвок. Глубокие изъяны выгоднее будет заделать монтажной пеной.

Заделка крупных изъянов монтажной пеной

После застывания пены выступающие излишки срезаются заподлицо с поверхностью пола.

По мере застывания излишки пены срезаются

  • Далее, всю поверхность пола нужно тщательно загрунтовать специальным составом глубокого проникновения.

Грунтовку лучше нанести в несколько слоев

Грунтовка на поверхности должна хорошо просохнуть. В случае очевидной быстрой впитываемости грунта, его наносят в несколько слоев, каждый раз – после полного просыхания предыдущего.

Обязательно грунтуется и нижняя часть стен по всему периметру помещения

Загрунтовать нужно и стены на высоту 150 ÷ 200 мм, так как на эту часть их поверхности будет закрепляться демпферная лента для стяжки или гидроизоляционный материал.

  • После окончательного просыхания поверхности, ее нужно обязательно выровнять самовыравнивающимся составом. В том случае, если в основном поверхность ровная и только в некоторых местах присутствуют углубления и перепады, то выравнивание проводится именно в этих областях пола.

Обширные неровности целесообразно залить саморазравнивающимся составом

  • Если утепление будет проводиться в квартире первого этажа, то рекомендовано пол и нижнюю часть стен гидроизолировать. Для этого лучше всего использовать рубероид, который настилается на мастику горячим способом или на «холодную» битумную мастику (макловицу). Гидроизоляционный материал должен заходить на стены на 120 ÷ 150 мм.

Поверхность пола после качественной гидроизоляции

На первом этаже этот процесс обязателен, но и на верхних этажах гидроизоляцию тоже можно провести — она снизит вероятность возможного затопления нижерасположенной квартиры при аварии на водопроводе.

По периметру на стыке пола и стен необходимо приклеить демпферную ленту

  • Далее, по всему периметру комнаты, на стыке пола и стены приклеивается демпферная лента. Ее можно купить в готовом виде или нарезать самостоятельно из вспененного полиэтилена толщиной в 7 ÷ 80 мм. Наклеенная лента должна быть выше будущей стяжки на 50 ÷ 70 мм. Демпферная лента необходима для компенсации расширений стяжки при перепадах температур и предотвращения деформации покрытия.
Процесс утепления пола

Так как укладка утеплителя на гидроизоляционный материал отличается от монтажа на открытый подготовленный бетонный пол, некоторые этапы работы будут разниться.

Схема утепленного пола по бетонной плите перекрытия

Данная схема наглядно показывает, какую последовательность должны иметь слои утепленного «Пеноплэксом» бетонного пола.

1 – напольное покрытие — это может быть линолеум, паркетная доска, ламинат или керамическая плитка.

2 – слой бетонной стяжки.

3 – арматурная сетка.

4 – гидроизоляционный слой.

5 – утеплительный слой «Пеноплэкса»

6 – бетонная плита перекрытия.

На утепленное «пеноплэксом» основание может укладываться полусухая или заливаться обычная, «мокрая» стяжка, поэтому последовательность слоев может быть несколько изменена.

Если на поверхность нанесен или настелен гидроизолирующий материал, то «пеноплэкс» укладывается сверху него. В том случае, когда монтаж будет осуществляться на выровненную бетонную поверхность, теплоизоляционный материал укладывается на подсыпку из очищенного песка.

Для примера, рассмотрим процесс создания утепленного пола с пенополистиролом по технологии полусухой стяжки:

ИллюстрацияКраткое описание выполняемой операции
тб1В данном случае утеплитель будет укладываться на бетонный пол.
Если по его поверхности проходит какая-либо труба или изоляционный короб с проводами, то вначале сверху укладывается утеплитель, и в месте прохождения коммуникации делается отметка по ширине и глубине.
Затем, расчерчивается и вырезается паз, в котором при укладке окажется труба.
тб2Но прежде, чем окончательно укладывать утеплитель на место, бетонная поверхность выравнивается чистым песком или песчано-цементной смесью, толщина которой должна быть 1,5 ÷ 2 мм.
Она необходима затем, чтобы заполнить собой мелкие неровности пола.
тб3Сверху цементно-песчаной смеси укладываются листы утеплителя.
Их слегка с прижимом двигают по насыпанному слою вперед и назад, тем самым выравнивая под ними насыпку и создавая между поверхностями сцепление по всей площади панели.
тб4Такая подсыпка делается последовательно, на участки пола для двух-трех плит. Далее, укладывают теплоизоляционные плиты, а затем производят такую же подсыпку на следующий участок.
Работа продолжается в том же порядке, пока вся поверхность пола не будет покрыта плитами пенополистирола.
тб5Закончив установку плит утеплителя, сверху них внахлест укладываются карты армирующей сетки с ячейками в 80 ÷ 100 мм.
тб6Арматурные карты связываются между собой проволокой, концы которой убирают под металлические прутья сетки.
тб7Далее, необходимо изготовить полусухую смесь для стяжки.
Смешивать раствор удобно прямо на утепляемом полу, предварительно настелив на него листы фанеры или толстого картона.
Из мешков на импровизированный настил высыпается определенное количество сухого состава, а затем в центре горки лопатой делается углубление.
тб8В углубление заливается вода, согласно указанных на упаковке пропорций
тб9После этого с помощью лопат замешивается раствор, который не должен быть слишком сухим, но и не растекаться по поверхности.
Проводя замешивание, сухую смесь вокруг постоянно сбрызгивают водой, чтобы уменьшить количество поднимающейся пыли.
тб10Замешанная масса, при сжатии ее в кулаке, не должна рассыпаться, однако, и не быть настолько влажной, чтобы из нее сочилась вода.
тб11Следующим этапом готовый раствор с помощью лопаты распределяется по армированной поверхности.
Этот слой должен иметь толщину 10-15 мм.
После заполнения им всей площади пола, смесь утаптывают или прикатывают металлическим катком.
тб12Далее, армирующую сетку необходимо поднять наверх насыпанной смеси. Для этого сетку подцепляют пальцами, чуть-чуть приподнимают и отпускают.
Таким образом, армирующие карты на всей поверхности пола оказываются сверху цементной полусухой смеси.
тб13После этого вся поверхность снова утаптывается или прикатывается катком.
тб14Если планировалось под основной слой стяжки уложить кабель теплого пола, то пришло время его монтажа.
Кабель должен обязательно быть цельным.
Его аккуратно разматывают и укладывают по заранее спланированной схеме с рассчитанным шагом между петлями.
тб15Кабель аккуратно закрепляется к арматурной сетке с помощью проволоки или пластиковых хомутов. Концы этих подвязок также прячутся в раствор.
При монтаже и закреплении электрического кабеля, на него нежелательно наступать, нельзя перегибать, повороты провода должны быть плавными.
Очень важно помнить, что «теплый пол» не укладывается в тех местах, где стационарно будет установлена тяжелая мебель.
тб16В выбранном месте установки терморегулятора, строго по центру петли кабеля, укладывается гофротрубка с термодатчиком.
Второй ее конец должен расположиться в штробе на стене, идущей к гнезду установки терморегулятора
тб17После завершения монтажа кабеля, вся поверхность пола засыпается полусухой смесью на предусмотренную толщину стяжки.
тб18После засыпки, поверхность нужно притоптать или прикатать с помощью катка.
тб19С помощью лазерного или обычного уровня на стенах делается разметка высоты будущей стяжки.
По этим отметкам на засыпке с помощью терки набиваются ровные площадки, а затем - полосы, которые будут служить маячками для выравнивания по ним всей остальной стяжки.
тб20Полосы выравниваются и уплотняются с использованием правила.
Вместо этой процедуры, можно установить металлические маячки, но таким образом, чтобы не повредить кабель «теплого пола», то есть до последней засыпки смеси.
Закрепить направляющие можно с помощью проволоки на армирующей сетке.
тб21В данном случае мастер выравнивает основную стяжку по набитым маякам.
Процесс разравнивания проводится с помощью правила, которым с небольшим нажимом ведут по маякам, собирая излишки смеси.
Если на поверхности образуются дефекты, то на них подсыпают требуемое количество смеси, и они затираются.
тб22После выравнивания правилом, мастер проходится по всей поверхности строительной теркой, проводя по мере необходимости легкое увлажнение поверхности.
А чтобы не повредить стяжку, на ноги необходимо надеть специальные подкладки под рабочую обувь, напоминающие снегоступы.
тб23Далее, в ход идет затирочная машинка, которая доводит поверхность до идеальной гладкости.
тб24Строительным уровнем проверяется ровность стяжки.
Идеалом считается, если между поверхностью пола и уровнем не будет даже небольшой щели.
тб25После затирки стяжку оставляют сохнуть на сутки.
Затем срезается излишек демпферной ленты.
тб26Удалив выступающую часть демпферной ленты, рекомендовано хорошо пробрызгать всю поверхность пола водой.
Эта процедура проводится для упрочнения стяжки.

После этого, стяжку нужно оставить сохнуть и набираться прочности на две недели. Если сверху нее планировалось уложить керамическую плитку, то до укладки необходимо выждать не менее 20-ти дней. Такие покрытия, как ламинат, линолеум или паркетная доска монтируются только после настила дополнительной пленочной гидроизоляции и обязательно – после полной просушки не только стяжки, но и всего помещения.

Возможно, вас заинтересует информация о том, как выполнить утепление деревянного перекрытия своими руками

Утепленная «пеноплэксом» стяжка по грунту

Утепляют «Пеноплэксом» полы и в частном доме, построенном на ленточном фундаменте — этот способ называют утепление по грунту.

Такое утепление возможно при следующих условиях:

— если на полы помещения не будут выпадать серьезные нагрузки;

— отсутствие под домом цокольного этажа или подвала;

— если грунтовые воды залегают на глубине не менее чем 4000 ÷ 5000 мм;

— наличие в доме отопления, иначе промерзание грунта может привести к деформации стяжки.

Плиты «Пеноплэкса» для этого способа теплоизоляции лучше выбирать со стыковыми пазами, так как под ними не будет жесткой и плотной поверхности. А замковые соединения (ламели) не дадут возникнуть мостикам холода и надежно удержат плиты между собой в единой плоскости.

Для этих работ, кроме утеплителя, необходимо подготовить дополнительные стройматериалы, количество которых будет зависеть от объема заполняемого пространства. Это — чистый песок, гравийно-песчаная смесь, щебень, гидроизоляционный материал (рубероид и мастика), цемент, самовыравнивающиеся смеси, демпферная лента и арматурная сетка в картах или рулонах.

Схемы утепления

Существует несколько схем, по которым может быть проведен процесс возведения утепленного пенополистиролом пола по грунту. Для начала стоит разобраться в них:

Схема 1

  • В этом варианте утеплитель укладывается на слой утрамбованного песка, под который сделана надежная гравийно- щебневая подушка.

Схема 2

  • Второй вариант утепления состоит из двух стяжек, одну из которых укладывают внутри «пирога», между песком и утеплителем, а вторая накрывает теплоизоляционный материал. В верхнем бетонном слое может быть уложена система «теплый пол».

Схема 3

  • В третьем варианте для засыпки непосредственно на грунт используется среднефракционный щебень, который сверху покрывается «подушкой» из песка, на которую затем укладывается «Пеноплэкс». Затем утеплитель закрывается гидроизоляцией и армированной стяжкой.

Возможно, вас заинтересует информация о том, как утеплить пол в частном доме

Укладка утепленного пола по грунту

Устройство утепленной стяжки по грунту

Самая используемая схема укладки утепленного пола по грунту осуществляется следующим образом:

  • Грунт выбирается из пространства, где будет устраиваться засыпка, на 550 ÷ 600 мм в глубину.
  • Далее, грунтовая поверхность хорошо утрамбовывается, для того чтобы она впоследствии не дала усадки, что может привести к деформации и растрескиванию стяжки.
  • Затем, засыпается слой щебня или гравия. Иногда используется смесь этих материалов, которая также максимально уплотняется. Высота этого слоя должна составлять не менее 250 ÷ 300 мм в утрамбованном виде.
  • Для повышения суммарной эффективности теплоизоляции, на щебень иногда делается засыпка из керамзита средней фракции. Чтобы прослойка была действенной, ее толщина должна быть не менее 100 мм, а если позволяет высота пространства — то и все 150 мм.

Керамзитовая засыпка резко поднимет степень утепленности помещения

  • Сверху щебня или керамзита устраивается подушка из среднезернистого песка или гранитного отсева. Слой хорошо промачивается водой и укатывается катком или утрамбовывается ручной трамбовкой. В уплотненном виде толщина песчаного слоя должна составлять не менее 100 ÷ 120 мм. Поверхность его нужно очень хорошо выровнять и вымерить по строительному уровню.
  • Следующим этапом на стены фундаментной ленты по всему периметру закрепляется вспененный полиэтилен, который будет исполнять роль демпферной ленты. Материал должен иметь ширину, которая будет выше предполагаемой стяжки на 120 ÷ 150 мм. Нужно отметить, что вместо вспененного полиэтилена может быть использован тонкий, порядка 15 мм толщиной, пенопласт.
  • Далее, сверху подушки из песка укладывается «Пеноплэкс», который плотно должен прилегать к выровненной поверхности. Для этого каждую из плит двигают по песку вперед и назад, пока она не примет нужное положение. Соединяют утеплительные маты с помощью имеющихся на них шипов-пазов или ламелей. Толщина утеплителя должна составлять 100 мм — это делает покрытие более плотным и устойчивым.

Укладка утеплительных плит на песчаную подушку

  • Стыки плит иногда проклеивают водостойким фольгированным скотчем – он полностью исключит появление мостиков холода.
  • Некоторые мастера предпочитают настилать сверху утеплителя плотный полиэтилен, который служит гидроизоляцией для стяжки. В любом случае, этот слой никогда не будет лишним.
  • Далее, поверх «Пеноплэкса» или полиэтилена укладывается арматурная металлическая сетка. Если укладываются несколько карт, то их между собой связывают проволокой.

Армирование поверхности перед заливкой стяжки

  • На сетку выставляются по уровню металлические направляющие — маячки, которые выравниваются и фиксируются горками строительного раствора. В это же время можно произвести монтаж кабеля теплого пола, если его планируется укладывать. После застывания системы маячков, можно переходить к заливке самой стяжки.

Установлены направляющие-маячки, уложен обогревательный кабель

  • Сверху устраивается стяжка — для этого на поверхность выкладывается замешанный раствор. Он выравнивается правилом по установленным маячкам.

Разравнивание стяжки по маячкам

Как и в предыдущем случае, может применяться полусухая или «классическая» бетонная смесь.

Стяжке дается установленное технологией время для полного созревания. Целесообразно регулярно, начиная со второго дня, проводить увлажнение набирающей прочность поверхности.

  • После застывания стяжки и набора ею марочной прочности, при необходимости, пол заливается самовыравнивающейся смесью. Этот процесс желательно провести в том случае, если сверху будет настилаться линолеум или ламинат.

Довести поверхность до «идеала» можно самовыравнивающимся составом

  • Когда выравнивающий слой также застынет, срезается излишек демпферной ленты. Верхний ее край должен находиться на одном уровне с поверхностью стяжки.

Вот теперь на поверхность утепленного пенополистиролом пола можно монтировать выбранное декоративное покрытие.

В ходе изложения не зря несколько раз акцентировалось внимание на демпферной ленте. Конструкция пола, утепленного «Пеноплэксом» или другими плитными теплоизоляторами, с применением такой ленты является «плавающей» не связанной со стенами, поэтому она никак не зависит от их усадки. Главное – чтобы было надежное и стабильное основание, и особенно это важно при устройстве утепленного пола по грунту.

И в заключение – видеоурок специалиста по правильному устройству утепленных полов по грунту.

Видео: что важно знать об утепленных полах на грунтовом основании

Какой выбрать утеплитель для пола под стяжку: технические характеристики

При выполнении работ по теплоизоляции жилья следует помнить, что одним из ключевых моментов является утепление пола. Многие хозяева квартир и частных домов не уделяют этому вопросу должного внимания, а зря –поверхность неутеплённого пола может стать путём для ощутимых потерь тепла.

Существует много различных способов и материалов для теплоизоляции пола – современные строительные технологии предлагают массу вариантов для любых условий и финансовых возможностей. Рассмотрим, каким образом и при помощи каких материалов можно сделать утепление бетонного пола.

Утепление бетонного пола пенополистиролом

Некоторые строители в качестве самого подходящего способа теплоизоляции бетонного пола предлагают положить пенопласт под стяжку. Но более удачным решением является пенополистирол (его ещё называют экструдированным полистиролом или пеноплексом). Это утеплитель нового поколения – его часто путают с пенопластом и визуально они похожи. Но технология изготовления пенополистирола несколько иная, чем у пенопласта – поэтому у него более прочные межмолекулярные связи в структуре. Он состоит из воздуха и вспененного полистирола и на сегодняшний день является одним из самых широко используемых теплоизоляторов.

Выпускают пенополистирол в виде жёстких плит различной толщины – от 20 до 1000 мм. Выбор толщины плиты зависит от того, насколько серьёзное утепление требуется. Рассмотрим подробнее свойства этого материала, ставшие причиной такой популярности:

  • Высокие теплоизолирующие и звукоизолирующие свойства.
  • Влагоотталкивающие характеристики.
  • Влагостойкость – он не утрачивает своих свойств во влажной среде.
  • Долговечность.
  • Высокая устойчивость к нагрузкам на сжатие.
  • Нетоксичность – он не выделяет вещества, вредные для здоровья человека.
  • Высокая экологичность – отлично взаимодействует с человеческим организмом.
  • Малый удельный вес – этот фактор существенно облегчает транспортировку и монтаж.
  • Отличная обрабатываемость механическим путём при помощи самых простых инструментов.
  • Стойкость к перепадам температур.
  • Доступная цена.

Благодаря всем этим факторам, пенополистирол широко используется для теплозащиты различных участков зданий в современном строительстве.

Утепление бетонного пола полистиролом пошагово выглядит следующим образом:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Дожидаемся высыхания раствора и делаем гидроизоляцию. Для этого намазываем стяжку битумной мастикой либо кладём рубероид. Рубероид выкладываем внахлёст, склеивая края при помощи битумной мастики или нагревая их и прижимая друг к другу.
  • Поверх гидроизоляции кладём пенополистирол – плиты располагаем встык в шахматном порядке. Края замазываем клеем либо монтажной пеной. Излишки пены обрезаем ножом.
  • Поверху кладём ещё слой гидроизоляции – плотный полиэтилен. Края склеиваем между собой при помощи скотча.
  • Поверх гидроизоляции кладём армирующую сетку и заливаем бетонной стяжкой.
  • Дожидаемся полного высыхания раствора, намазывая периодически поверхность пола водой для того, чтобы избежать образования трещин.
  • Монтируем поверх бетонного покрытия финишную поверхность пола.

Если мы хотим сделать систему тёплого водяного контура, поверх гидроизоляции, уложенной на пенополистирол, выкладываем трубы. Фиксируем его армирующей сеткой и заливаем стяжку. В этом случае после высыхания стяжки тёплый пол включать нужно постепенно, чтобы избежать растрескивания раствора.

Теплоизоляция при помощи керамзита

Для теплоизоляции нижнего уровня помещения можно использовать керамзит. В переводе с греческого это слово значит «обожжённая глина».

Керамзит получают методом спекания вспучивающихся тугоплавких глин с добавлением различных присадок. Производят керамзит в виде гранул разного диаметра и используют либо для добавления в цементный раствор, либо насыпом.

Рассмотрим характеристики этого материала:

  • Отличные звукоизолирующие и теплоизолирующие свойства.
  • Влагостойкость.
  • Высокая экологичность.
  • Нетоксичность.
  • Маленький удельный вес.
  • Доступная цена.

Утепление пола при помощи керамзита выглядит следующим образом:

  • Выравниваем поверхность и утрамбовываем её, если кладём пол на грунт.
  • Стелим слой гидроизоляции – плотный полиэтилен. Стыки тщательно склеиваем скотчем. Края гидроизоляции возле стен загибаем так, чтобы они были не ниже краёв керамзита.
  • Насыпаем керамзит – смесь из гранул разного размера. Разный размер гранул для того, чтобы как можно лучше заполнить все выемки и пустоты. Слой теплоизолятора должен быть не менее 30 сантиметров.
  • Выравниваем керамзитовую поверхность.
  • Заливаем «молочко» - жидкий раствор цемента. Это делается для того, чтобы гранулы утеплителя сильнее схватились между собой.
  • Заливаем стяжку из бетона.
  • Ждём высыхания раствора и монтируем финишное покрытие.

Теплоизоляция пола при помощи пенофола

Современные строительные технологии предлагают новейшие разработки – например, фольгированные утеплители. Они состоят из теплоизолирующего слоя и одного или двух слоёв фольги. Фольга имеет очень высокий коэффициент теплопередачи, как и любой металл, поэтому использовать её для утепления нецелесообразно. Однако часто используются отражающие свойства фольги – она отражает тепловое излучение внутрь помещения.

Для утепления под стяжку чаще всего используют пенофол – материал на основе вспененного полиэтилена с односторонним или двухсторонним фольгированным слоем.

Пенофол отличается отличными теплоизолирующими и звукоизолирующими характеристиками, он абсолютно влагонепроницаем, высокоэкологичен и нетоксичен. Пенофол хорошо держит перепады температур, долговечен и его маленькая толщина делает его очень удобным для использования в работах по теплоизоляции.

Пошагово процесс теплоизоляции пола пенофолом выглядит так:

  • Заливаем черновую стяжку из цементно-керамзитовой смеси.
  • Укладываем пенофол встык и склеиваем края специальной алюминиевой лентой. Размещаем его фольгированным слоем вверх.
  • Если хотим монтировать систему тёплого водяного контура, поверх пенофола выкладываем водяной контур и фиксируем армирующей сеткой. Если водяной контур не кладём, армирующую сетку натягиваем поверх пенофола. Гидроизоляция при его использовании не нужна.
  • Заливаем бетонную стяжку. Дожидаемся её высыхания, смачивая поверхность водой.
  • Монтируем финишное покрытие.

Заключение

При проведении работ по теплоизоляции помещения не следует забывать об утеплении нижнего уровня.

Неутеплённый пол может стать причиной очень серьёзных утечек тепла из помещения даже при отлично теплоизолированных других участках. Современные строительные технологии предлагают различные варианты методов и теплоизоляционных материалов для утепления под стяжку.

Выбор материала и метода утепления зависит от условий, от типа помещения, от финансовых возможностей владельца. Широкий спектр предлагаемых возможностей поможет вам сделать своё жильё по-настоящему уютным и гостеприимным.

Утеплитель для теплого пола водяного ПЕНОПЛЭКС

Теплоизоляция системы теплого пола (пола с дополнительным обогревом)

Теплый пол

До недавнего времени системы теплых полов служили только в качестве дополнительного обогрева, например, чтобы не холодно было ступать босиком на пол в ванной комнате. Сейчас получают распространение системы теплоснабжения всего дома на основе обогрева полов, без радиаторов отопления.

Классическое устройство теплого пола для дополнительного обогрева бывает двух видов: электрическое и жидкостное. Устройство электрического теплого пола выполняется кабельным или в виде нагревательных матов с кабелем на сетке. В классической жидкостной системе обогрев осуществляется через трубы с циркулирующим теплоносителем: как правило, водой или этиленгликолем. Трубы разогреваются от системы отопления дома (автономного или централизованного).

В последние годы появились иные устройства теплого пола в доме: электро-водяные (где теплоноситель в трубах разогревается с помощью электрического кабеля) и модернизированные электрические: пленочные, стержневые, на основе аморфной металлической ленты и т.д.

Необходимость теплоизоляции

Производители систем «водяных теплых полов» рекомендуют их теплоизолировать, чтобы предотвратить передачу тепловой энергии в нежелательных направлениях, иными словами, чтобы не обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель для теплого пола ПЕНОПЛЭКС®, вы сможете избежать напрасных теплопотерь и расходов электроэнергии. При этом в большинстве случаев дополнительная гидроизоляция теплоизоляции не требуется, поскольку ПЕНОПЛЭКС® обладает практически нулевым водопоглощением.

Преимущества теплоизоляции ПЕНОПЛЭКС® в качестве утеплителя под теплый пол
  • Отличные теплозащитные свойства. Расчетный коэффициент теплопроводности экструзионного пенополистирола составляет 0,034 Вт/м-К что в десятки раз ниже, чем у традиционных стройматериалов.
  • Стабильность теплотехнических характеристик. Благодаря мелкоячеистой структуре ПЕНОПЛЭКС® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.
  • Биостойкость. Экструзионный пенополистирол не представляет интерес для грибка, плесени и прочих вредных для здоровья микроорганизмов. Абсолютная биостойкость ПЕНОПЛЭКС® доказана микологическими испытаниями, согласно которым он никогда не станет для этих непрошеных гостей ни источником питания, ни благоприятной средой для проживания.
  • Безопасность. Материал изготовляется только из первичного сырья — высококачественного полистирола — без применения отходов переработки пластмасс, которые могут ухудшать технические характеристики материала и снижать его безопасность. ПЕНОПЛЭКС® не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.
  • Прочность на сжатие (не менее 0,15 МПа). ПЕНОПЛЭКС® выдерживает серьезные нагрузки, к тому же не крошится и не осыпается как в процессе монтажа, так и в течение всего срока эксплуатации.
  • Долговечность. В ходе испытаний в НИИ Строительной физики образцы ПЕНОПЛЭКС® прошли через 90 циклов замораживания-оттаивания. Один «условно годичный» цикл состоял из двукратного охлаждения до – 40°С, чередовавшегося с нагревом до +40°С и последующей выдержкой в воде. В результате образцы сохранили все свои теплотехнические характеристики. С учетом коэффициента запаса был научно определен уровень долговечности — 50 лет эксплуатации при температурно-влажностных воздействиях в диапазоне ±40°С.

Последовательность монтажа системы теплого пола с применением теплоизоляции ПЕНОПЛЭКС


Теплый пол
  1. Верхнее покрытие пола (плитка)
  2. Стяжка с нагревательными элементами
  3. Полиэтилен
  4. ПЕНОПЛЭКС®
  5. Выравнивающая стяжка
  6. Перекрытие из сборного железобетона
Схема 1. Строительный «пирог» пола с обогревом
  • Схема 4

    Выравнивание поверхности, на которой обустраивается «пирог» пола (поз. 6 на схеме 1). Это делается с помощью цементно-песчаной стяжки (поз. 5 на схеме 1) или строительных смесей на основе цемента. Необходимо устранить локальные неровности размером более 5 мм.

  • Укладка теплоизоляции ПЕНОПЛЭКС® (поз. 4 на схеме 1). Плиты могут быть смонтированы как в один слой, так и в несколько.

  • Устройство защиты от утечек цементного «молочка» при застывании стяжки, которая заливается на следующей стадии. С этой целью кладется пленка из прочного полиэтилена (поз. 3 на схеме 1), либо стыки проклеиваются скотчем.

  • Монтаж теплого пола. Система в виде нагревательных матов укладывается на полиэтиленовую пленку. Устройство обогрева пола в виде кабелей и труб (жидкостной теплый пол), как правило, крепится на арматурную сетку, на которую заливается стяжка (см. ниже).

  • Заливка стяжки с нагревательными элементами (поз. 2 на схеме 1). Как правило, цементно-песчаной. Она служит для распределения точечных нагрузок. Минимальная толщина стяжки — 40 мм. Между ЦПС и стеной необходим зазор 10-20 мм, обеспечивающий звукоизоляцию и возможность температурного расширения. Зазор заполняется вспененным полиэтиленом.

  • На стяжку укладывается финишный слой пола (поз. 1 на схеме 1) — плитка, ламинат и т.д.

С высококачественной теплоизоляцией ПЕНОПЛЭКС® из экструзионного пенополистирола система дополнительного обогрева пола будет работать наиболее эффективно, без лишних затрат тепловой или электрической энергии.


виды, как выбрать, способы укладки

Обустраиваете систему водного теплого пола в загородном доме и пришло время укладывать утепляющую подложку? Согласитесь, что среди разнообразия предложений теплоизолирующих материалов, предлагаемых производителями, порой не просто сделать правильный выбор.

Мы поможем определить, какой утеплитель для теплого водяного пола лучше. Вместе с вами разберемся со всеми тонкостями сборки теплоизолирующих систем. Исследуем характеристики популярных материалов, оценим ключевые преимущества и недостатки.

Самостоятельные домашние мастера у нас найдут монтажные инструкции. Чтобы проще было ориентироваться в ассортименте, предлагаемом рынком стройматериалов, мы подобрали ролики с рекомендациями по выбору утеплителя и укладке.

Содержание статьи:

Необходимость теплоизоляции системы

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Изоляционная подложка под стяжкойИзоляционная подложка под стяжкой

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

Галерея изображений

Фото из

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям

Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги

Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал

Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка

Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций

Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки

Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки

На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности

Рулонная подложка для теплого пола

Пенополистирольный утеплитель в укладке

Теплоизоляция из пенопласта

Фольгированные плиты с заводской разметкой

Утепление из полистирольных матов с бобышками

Монтаж труб с требующимся шагом

Формирование дистанции для сухой стажки

Применение пенофлекса для труб

Виды утеплителей под водяной теплый пол

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Схема слоев с указанием толщиныСхема слоев с указанием толщины

Если под базовым основанием находится отапливаемое помещение, достаточно утеплителя толщиной в 10-12 мм, если же подвал или грунт – потребуется подложка от 30 мм и более

Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

  • он должен иметь низкий коэффициент теплопроводности;
  • воспринимать создаваемую наполненными водой трубами нагрузку;
  • выдерживать нагрузку уложенной поверх трубопровода стяжки;
  • быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м3.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше, можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

Пенопласт или пенополистирол. Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью.

В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом. Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки.

Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С). Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола.

Стандартный размер теплоизоляционных , например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Полистирольные плиты разной высотыПолистирольные плиты разной высоты

Благодаря уникальному составу полистирольные плиты выступают хорошим шумоизоляторами, а их допустимая нагрузка составляет порядка 50 кН/кв.м

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Пробковые. Нередко в качестве под водяные и электрические полы применяют пробку. Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору.

Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено. В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Маты из пробковых волоконМаты из пробковых волокон

Главным достоинством матов, выполненных из нескольких слоев проклеенных волокон коры пробкового дуба, является экологичная безопасность

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов. А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

Минеральная вата. Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты.

Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

Подложка из плит минватыПодложка из плит минваты

С применением минеральной ваты в качестве теплоизолирующей прослойки теплоотдача водяного теплого пола будет максимальной

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

Вариант #2 — профильные системы с направляющими

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы.

Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

Порядное расположение бобышекПорядное расположение бобышек

Бобышки или направляющие пазы расположены на поверхности профильных матов ровными рядами, между которыми удобно укладывать обогревающие контуры

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера.

Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм. Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов.

Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм. Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм. Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Стандартные размеры конструкцийСтандартные размеры конструкций

Единственный недостаток профильных систем в том, в них невозможно укладывать водяные контуры, выполненные из труб нестандартного диаметра

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Галерея изображений

Фото из

Полистирольные плиты с бобышками

Замок по краю теплоизоляционной плиты

Формирование плавного угла загиба труб

Теплый пол в собранном виде

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным. С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

Схема размещения подложки «в пироге»Схема размещения подложки «в пироге»

Нанесенный с одной стороны утеплителя фольгированный слой хорошо отражает тепловое излучение, препятствуя тем самым потерям энергии

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола. Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой. Щелочная среда смеси при заливке просто разъест алюминиевую прослойку.

Однако если поверх фольги нанесена защитная пленка, укладка возможна. Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке. Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

Разметка од укладку контуровРазметка од укладку контуров

В стремлении облегчить процесс монтажа многие производители наносят на фольгированную сторону выпускаемых рулонных материалов специальную разметку, выступающую ориентиром для укладки отопительного контура

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Раскладывание плит подложкиРаскладывание плит подложки

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Схема сооружения каркаса из лагСхема сооружения каркаса из лаг

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

Галерея изображений

Фото из

Раскрой плит экструдированного полистирола

Расположение по принципу кирпичной кладки

Установка демпферной ленты по периметру комнаты

Гидроизоляция с заводской разметкой для монтажа

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Раскатывание изолона по основаниюРаскатывание изолона по основанию

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает . Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Профильный мат с краевыми полосамиПрофильный мат с краевыми полосами

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Выводы и полезное видео по теме

Видео #1. Выбор утеплителя под цементную стяжку:

Видео #2. Наглядный пример укладки матов:

Видео #3. Монтаж рулонной изоляции:

Чтобы не ошибиться в выборе утеплителя для водяного пола, руководствуйтесь техническими характеристиками помещения, беря в расчет не только толщину изделия, но и максимально допустимую нагрузку на сжатие.

Грамотно подойдя к выбору теплоизолятора и соблюдая все тонкости монтажа, вы сможете создать надежную основу под обустройство функциональной напольной водяной системы.

Хотите рассказать о том, как выбирали и укладывали утеплитель под греющий пол у себя дома? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Пеноплекс для пола под стяжку: виды, толщина, укладка, схемы

В последние годы всё чаще приходится задумываться о сохранении тепла и экономии топлива. Один из вариантов утепления — уложить Пеноплекс для пола под стяжку. Это марка ЭППС — одного из самых эффективных теплоизоляционных материалов.

Содержание статьи

Что такое Пеноплекс, виды, область применения

Пеноплекс — под этой маркой еще в 1998 году в Ленинградской области стали выпускать экструзионные пенополистирольные плиты — ЭППС. Чуть позже появились заводы в Перми и Новосибирске, потом в Таганроге, два завода в Казахстане, в Тульской области. Так что география мест производства широкая.

Экструзионный пенополистирол марки Пеноплекс легко отличить по ярко-оранжевому цветуПлиты для утепления Пеноплекс имеют оранжевый цвет

Марки для частного строительства

В настоящее время выпускается два типа плит Пеноплекс — для частного и профессионального строительства. Для частного есть три вида: Комфорт, Фундамент и Стена. Названия отражают область применения материалов. Отличаются они плотностью и прочностью на сжатие.

Пеноплекс комфорт и фундамент в чем отличие - в плотности, плотности Для стен применяют Пеноплекс Комфорт и фундамент. Чем они отличаются? Прочностью и плотностью

Остальные характеристики одинаковы — производятся они из одного и того же сырья, на  том же оборудовании. Но назначение у них разное: Комфорт — звуко-теплоизоляционные, Фундамент и Стена больше направлены именно на теплоизоляцию. Хотя по данным производителя, индексы гашения шума у них одинаковые. Просто в категории Комфорт больший выбор толщины плит: 20 мм, 30 мм, 40 мм, 50 мм и 100 мм. В остальных есть только две толщины — 50 мм и 100 мм.

Какой Пеноплекс для пола под стяжку можно класть из этой линейки? Пеноплекс Фундамент. Он подходит по всем критериям. Рекомендован при устройстве полов по грунту и по бетонной плите, над вентилируемым подпольем, на лоджии или балконе. Не радует только толщина — всего два варианта — 50 мм и 100 мм. Это неудобно, так как необходимая/желаемая толщина часто отличается. Это и ограничивает применение этого типа материала в стяжке.

Для профессионалов

Линейка для профессионалов — Основа, Фасад, Кровля, Уклон, ГЕО и 45. Есть еще блоки и фасонные изделия. Блоки применяются в дородном строительстве и частники пока их не приспособили. Фасонные изделия — вещь полезная для утепления колодцев и решения других подобных задач.

Из всех перечисленных, для стяжки пола рекомендуют использовать ГЕО и Уклон. Разница между ними в форме: ГЕО имеет стандартный вид плит, Уклон — плиты с продольным перепадом высоты. Они пригодятся, если необходимо создать уклон пола. Плотность и прочность у них выше, чем у материалов предыдущей категории.

Виды Пеноплекса из профессиональной линейки, которые можно укладывать на пол под бетонную стяжкуХарактеристики PENOPLEX, которые можно класть под стяжку

Пеноплекс ГЕО удобно использовать под стяжку еще потому, что есть плиты этой категории разной толщины — 40 мм, 50 мм, 60 мм, 80 мм и 100 мм. Легко набирается нужная толщина.

Иногда думают использовать Пеноплекс 45 для пола под стяжку, но эта прочность явно чрезмерна. Этот вид материала используют при дорожном строительстве. В любом доме даже близко такой нагрузки не будет. Так что этот тип ЭППС не стоит использовать.

Толщина Пеноплекса под стяжку

Часто возникает вопрос не только по плотности или марке Пеноплекса под стяжку, но и по толщине. Чтобы сказать точно, надо проводить теплотехнические расчеты. Ведь толщина утеплителя зависит от теплопотерь, которые идут через пол. Если это пол по грунту — одно дело, если стяжка по бетонной плите в многоэтажке — совсем другое, даже если они находятся в одной климатической зоне.

А еще толщина Пеноплекса зависит от того, где вы собираетесь делать стяжку и как будете ее использовать. В случае укладки теплого пола, слой делают по максимуму — меньше будут потери тепла, меньше расходы на отопление.

Толщина Пеноплекса для пола под стяжку на первом этаже или на бетонную подготовкуКакой толщины Пеноплекс надо класть под стяжку — таблица рекомендаций для первого этажа и неотапливаемых помещений снизу

Тем не менее, расчеты делают очень редко, обычно применяют принцип «как у всех». Приводим средние значения толщины Пеноплекса под стяжку пола:

  • Стяжка по бетонному полу при отапливаемом помещении снизу — 20-40 мм. Если хотите добиться и звукоизоляционного эффекта, лучше стелить 50 мм толщины.
  • На бетонную подготовку (на грунте) и плиту с неотапливаемым помещением снизу — от 100 мм и больше — зависит от региона. В таблице приведены рекомендации производителя по толщине Пеноплекса для первых этажей или выше, но с неотапливаемым помещением снизу.

Если планируете делать теплый пол (водяной или электрический), то к толщине добавьте еще 10-20 мм.

Утепление пола под стяжку

Любая стяжка (бетонная, из ЦПС, наливные составы) поверх Пеноплекса делается одинаково. Наличие армирования тоже на технологию укладки плит не влияет. Начнем с того, что плиты имеют сформированные выступы, то есть соединение замковое. Этим исключается появление сквозных мостиков холода.

Режется, как и любой ЭППС, ножовкой с мелким зубом (по пластику или металлу). Более серьезный инструмент не требуется. Поправить срез или чуть подровнять/подрезать можно острым ножом (обычным или строительным). Правила укладки на пол очень просты:

Крепить ли пенополистирол к основанию? Зачем? Нагруженный стяжкой и всем, что на ней находится — он никуда не денется. Если вам такой способ укладки кажется очень ненадежным (но так рекомендует производитель), можете крепить. Первый слой — дюбель-гвоздями с большой пластиковой шляпкой. Второй обычно не крепят, но можете посадить на клей (ПВА, например). Можно и первый закрепить клеем или какой-то мастикой, но надо будет ждать пока клеевой состав высохнет.

Стяжка по Пеноплексу: технология

Рассмотрим самый простой случай — Пеноплекс для пола под стяжку на бетонное основание. Это может быть бетонная подготовка в конструкции пола по грунту, либо бетонное перекрытие в многоэтажке или частном доме. Порядок действий такой:

Выравнивать основание можно и песком, но так ли у вас много неровностейВыравнивать основание можно и песком, но так ли у вас много неровностей

Собственно, вся технология. Все ясно. Могут возникнуть только вопросы по минимальной толщине стяжки на Пеноплекс. Производитель рекомендует не меньше 40 мм. При укладке пола во влажных помещениях, плиту желательно покрыть гидроизоляцией. Тип гидроизоляционного материала выбирайте сами.  В остальном технология та же.

Укладка теплого пола на Пеноплекс

Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).

Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм. Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм. В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.

Пеноплекс под теплый водяной пол: как применятьМожно применять Пеноплекс под теплый водяной пол без проблем

Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:

  • Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
  • Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
  • Специальные гарпунные скобы.
  • Специальные шины, но они дорогие.
  • Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.

После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.

Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.

Сухая стяжка на Пеноплексе

Цементно-песчаная или бетонная стяжка, конечно, хороша. И она — лучший выход, если хотите сделать теплый пол от отопления. Но масса материалов исчисляется тоннами. Поднять это на хоть какой-то этаж — уже проблема. А еще ждать пока бетон наберет прочности надо минимум 28 дней. Быстрее и легче сделать сухую стяжку. Не в том смысле, что из раствора, который называют сухим. А с использованием листового материала — фанеры, ОСБ, ГКЛ. Такое основание пойдет под любое финишное покрытие. Даже под плитку, но с определенными оговорками — клей нужен для сложных нестабильных оснований.

Пеноплекс для пола под стяжку из листового материала - без бетона или раствораМожно сделать ровный пол и без бетона и раствора: уложить Пеноплекс для пола под стяжку из ГКЛ, фанеры или других листовых материалов

Как сделать сухую стяжку пола на Пеноплексе? Просто:

  • Выравниваем основание.
  • При необходимости укладываем или наносим гидроизоляцию.
  • Выкладываем плиты Пеноплекса, желательно в два слоя с перевязкой швов.
  • Укладываем один слой листового материала. Снова-таки, сдвигаем швы.
  • Второй слой листового материала — тоже вразбежку.
  • Крепим насквозь подходящим крепежом. Тут зависит от материала, который уложили на утеплитель.
  • Дальше по технологии укладки напольного покрытия.

Толщина ГКЛ для укладки на Пеноплекс на пол — 20 мм, фанеру лучше брать 10-12 мм, ОСБ — можно поменьше. Можно еще и ГВЛ класть на Пеноплекс. Плиты лежат ровно, без перепадов, так что основание для этого материала подходящее. А он лишен недостатков ГКЛ и ОСБ, а по стоимости примерно как они.

Утепление пола пенополистиролом под стяжку

Материалы с низкой плотностью, отличными термоизоляционными характеристиками и одновременно с этим — вполне приемлемой жесткостью, способностью противостоять механическим нагрузкам, открывают широкие возможности утепления полов, в том числе – даже в квартирах многоэтажных домов. Типичным представителем подобных материалов является пенополистирол. А такое утепление пола пенополистиролом под стяжку особенно актуально на первых этажах, расположенных над неотапливаемыми подвальными помещениями или продуваемыми холодными цоколями.

Утепление пола пенополистиролом под стяжку

Утепление пола пенополистиролом под стяжку

Как мы увидим дальше, провести подобные работы можно и самостоятельно. Главное – приобрести качественный утеплительный материал требуемой толщины и строго следовать технологическим рекомендациям по заливке стяжки.

Содержание статьи

Типы и формы пенополистирола

Что лучше — ПСБ или ЭППС?

Пенополистирол – один из наиболее популярных термоизоляционных материалов. И прежде его – благодаря доступности и весьма высоким утеплительным качествам. Но он может быть разным — это или всем знакомый белый пенопласт, или жесткие панели экструдированного ППС (ЭППС или, в английской аббревиатуре XPC). Материалы, хотя и изготавливаются из одного исходного сырья, на выходе имеют разные характеристики.  Все дело – в коренных различиях технологии производства.

  •  Пенопласт (ПСБ) состоит из наполненных воздухом гранул, скрепленных в процессе формовки в прессе между собой. Материал может сильно отличаться плотностью и качеством скрепления этих самых «шариков».
Гранулы пенопласта россыпью и плиты, получаемые в ходе формовки под воздействием горячего пара.

Гранулы пенопласта россыпью и плиты, получаемые в ходе формовки под воздействием горячего пара.

В неплотном пенопласте между круглыми гранулами остаются немалые воздушные полости, в которые легко может проникнуть влага, способствующая и снижению утеплительных качеств, и быстрой порче материала вследствие эрозии. Несмотря на то что сами гранулы водонепроницаемы, влага, попавшая между ними, при отрицательных температурах способна разрывать иатериал или даже приводить к его распаду на отдельные гранулы.

Пенопласт с разной плотностью: только вариант с нормальной плотностью может рассматриваться в качестве плитного утеплителя. Остальные – долго не протянут.

Пенопласт с разной плотностью: только вариант с нормальной плотностью может рассматриваться в качестве плитного утеплителя. Остальные – долго не протянут.

Проблема в том, что простота технологии получения пенопласта побуждает очень многие малых предпринимателей заняться этим делом. И, естественно, огромная часть выставленной на продажу продукции выпускается в очень далеких от нормы условиях, безо всякого контроля качества.

А учитывая еще и то, что по многим важным параметрам этот «белый пенопласт» серьезно проигрывает экструдированному пенополистиролу, то его лучше и не рассматривать в качестве действительно качественного варианта утепления пола.

  • Экструдированный пенополистирол (ЭППС), в отличие от ПСБ, производится на более сложном оборудовании, поэтому на рынке практически отсутствуют низкокачественные подделки. Конечно, полностью этого нельзя исключать, но все же вероятность приобретения откровенного «барахла» — невысока.
На снимке хорошо видна микроструктура экструдированного пенополистирола

На снимке хорошо видна микроструктура экструдированного пенополистирола

Производится ЭППС из расплавленного сырья, доведенного специальными добавками до вспененного состояния. Этот расплав пропускается через экструдер. В результате получаются полосы заданных параметров по толщине, а после полного застывания материала производится нарезка на плиты нужной длины и ширины. Размеры плит имеют определенные стандарты, у каждого производителя они могут быть свои. Толщина же плит может быть от 10  и до 200 мм.

Как можно видеть на представленном фото, структура ЭППС значительно отличается от строения пенопласта. Она состоит из мельчайших закрытых пузырьков, наполненных воздухом, в массе представляющих собой однородный материал. Благодаря такой структуре, экструдированный пенополистирол, имеет отменные утеплительные качества, высокие прочностные характеристики, славится своей долговечностью, несопоставимо более высокой, чем у пенопласта.

Среди российских потребителей наиболее популярным брендом ЭППС является «Пеноплэкс». Его отличает характерный оранжевый цвет.

Среди российских потребителей наиболее популярным брендом ЭППС является «Пеноплэкс». Его отличает характерный оранжевый цвет.

Сравнительные характеристики ПСБ и ЭППС выглядят следующим образом:

Наименование характеристикПенопластЭППС
Среди российских потребителей наиболее популярным брендом ЭППС является «Пеноплэкс». Его отличает характерный оранжевый цвет.Среди российских потребителей наиболее популярным брендом ЭППС является «Пеноплэкс». Его отличает характерный оранжевый цвет.
Плотность материала, кг/м³15÷3528÷45
Коэффициент теплопроводности, Вт/(м×℃)0,036÷0,0500,028÷0,034
Прочность на сжатие при 10% линейной деформации, МПа0,05÷0,20,25÷0,5
Предел прочности при изгибе, МПа0,07÷0,200,4÷1
Влагопоглощение, % по объему за 24 часа20.2
Влагопоглощение, % по объему за 30 часа40.4
Диапазон рабочих температур, ˚СОт -50 до +70От -70 до +75
Группа горючести материаловГ4Г4

Рассмотрев характеристики этих двух материалов, можно прийти к выводу, что для утепления полов оптимальным вариантом будет именно экструдированный пенополистирол, имеющий более высокие теплтотехнические и прочностные показатели..

Экструдированный пенополистирол и его преимущества

Неудивительно, что ЭППС настолько популярен в строительстве, так как наряду с доступностью он обладает целым «списком» достоинств:

  • Материал является высокоэффективным утеплителем — по своим показателям термоизоляции он значительно превосходит такие популярные утеплители, как минеральная вата и керамзит.
  • ЭППС обладает высокой устойчивостью к влаге – она не проникает в его структуру, не снижает утеплительных качеств и не оказывает эрозионного действия.
  • Доступная цена на материал позволяет утеплить помещения больших площадей без слишком серьезных затрат.
  • Плиты имеют четкую геометрию их, легко укладывать на подготовленную поверхность. Для монтажа на полы под стяжку лучше выбирать плиты, оснащенные одним из видов стыковочных замков, благодаря которым можно получить, практически герметичное покрытие без «мостиков холода».
Плиты ЭППС могут иметь ровные торцы или же оснащаться своеобразными замками – выступами или пазами  и гребнями. Для пола, безусловно, предпочтительнее будет замковый вариант.

Плиты ЭППС могут иметь ровные торцы или же оснащаться своеобразными замками – выступами или пазами  и гребнями. Для пола, безусловно, предпочтительнее будет замковый вариант.

  • Материал очень легкий, поэтому его легко транспортировать, монтировать и раскраивать. Причем, разрезать плиты ЭППС можно острым канцелярским ножом или же обычной ножовкой.

Однако, преимущества материала — это хорошо, но важнее ознакомиться с его недостатками, так как именно они становятся причиной различных проблем:

  • Самый большой недостаток ЭППС — это его горючесть. Несмотря на то, что производитель позиционирует его, как самозатухающий, на практике даже самый качественный материал, начинает плавиться и растекаться, продолжая гореть, способствуя распространению огня.

Конечно, если утеплитель укладывается на бетонную плиту, а сверху него заливается цементно-песчаная стяжка, то возгорание ему не грозит. Поэтому ЭППС вполне может быть использован для теплоизоляции полов.

  • Но есть и еще одна оговорка именно из этой области. Не столь страшна горючесть ЭППС, сколь выделяемый им при термическом разложении дым, обладающий чрезвычайно высокой токсичностью и часто становящийся причиной трагедий.
  • Любой пенополистирол не является экологически чистым материалом. Мало того, этот полимер не имеет конечной устойчивой фазы, то есть может обладать склонностью к самораспаду. Со временем в процессе деполимеризации утеплитель может начать выделять токсичные, вредные для человеческого организма испарения. Причем эти испарения не сможет сдержать даже бетонный слой стяжки. В связи с этой (и отмеченной в предыдущем пункте) особенностью следует хорошо подумать, прежде чем «пускать» пенополистирол в жилые помещения. Однако многих владельцев жилья совсем не останавливают эти факторы, и утеплитель широко применяется для теплоизоляции полов и стен комнат и балконов.

Что необходимо знать при покупке пенополистирола?

Приобретая пенополистирол, следует обратить внимание на некоторые нюансы

  • Экструдированный пенополистирол чаще всего производится с приданием ему какой-то яркой окраски (оранжевой, голубой, желтой). При этом плиты должны иметь равномерную окраску — этот фактор является признаком того, что при производстве материала были соблюдены требования технологии.
  • Утеплительный материал не должен иметь резкого химического запаха. Чаще всего качественные плиты совсем ничем не пахнут.
  • Плиты, а также их замки должны иметь четкую геометрическую форму, тогда их монтаж пройдет легко. Плиту необходимо осмотреть визуально, а также попробовать состыковать две плиты между собой. Кроме того, края плит не должны крошиться.
Структура качественного пенопласта без воздушных полостей

Структура качественного пенопласта без воздушных полостей

  • Если все же приобретается пенопласт (что, повторимся, настоятельно не рекомендуется) то он, по крайней мере, должен быть максимальной плотности, состоять из гранул одного размера. У качественного материала между гранулами не должно быть пустот.
  • Поверхность плит должна быть ровной, без вмятин, иначе теплоизоляционные качества материала могут быть снижены.

Пеноплэкс Комфорт

Какой толщины утепление потребуется?

Как уже говорилось выше, пенополистирол (любой модификации) может реализовываться в плитах различной толщины. Какую же толщину выбрать?

Этот вопрос имеет два аспекта:

  • Во-первых, при проведении расчётов необходимо помнить, что уровень полов поднимется. Даже при не самой эффективной термоизоляции — на 100÷120 мм (плиты утеплителя 30÷50 мм, стяжка как минимум 50 мм, плюс, возможно, какой-то листовой материал (фанера, ДВП, ОСП), и вдобавок – финишное декоративное покрытие от 3÷5 мм (линолеум) и до 15÷20 (ламинат с подложкой, паркетная доска и т.п.). Поэтому все расчеты необходимо произвести заранее, учитывая высоту потолка в помещении, дверных проемов и т.п.
  • Во-вторых, толщина утеплительного материала должна быть такой, чтобы она обеспечила эффективную термоизоляцию пола, чтобы максимально сократить тепловые потери.

Им эти два аспекта нужно каким-то образом увязать. При этом, кстати, можно учесть, что и другие материалы, входящие в общий «пирог» конструкции пола, обладают термоизоляционными качествами, причем нередко – весьма значительными.

С помощью пенополистирола моет утепляться и пол по грунту. Здесь чаще всего нет столь жестких ограничений по высоте, как в многоэтажках. И поэтому очень часто в качестве дополнительной термоизоляции делаются предварительные засыпки керамзитом. Эта мера позволяет снизить толщину слоя основной термоизоляции.

Расчеты можно произвести самостоятельно, использовав для этой цели предлагаемый онлайн-калькулятор. В нем, кстати, реализована возможность просчитать утепление как с керамзитом, так и без него. А в качестве возможных термоизоляционных материалов рассматриваются не только две разновидности пенополистирола, но и другие популярные утеплители. Так что калькулятор в этом плане вполне можно назвать универсальным.

При первом использовании этой программы наверняка возникнут вопросы. Непроходимые пояснения даются и в самом калькуляторе, и в текстовых сносках ниже.

Калькулятор расчета утепления пола под стяжку

Перейти к расчётам

Пояснения по работе с калькулятором
  • Для начала необходимо отыскать по карте схеме, размещенной ниже, значение нормированного сопротивления теплопередаче для своего региона проживания. При этом из трех значений в данном случае нас интересует только одно – для перекрытий (оно выделено синим цветом). Это значение указывается в первом поле калькулятора (в качестве десятичного разделителя вместо запятой используется точка).
Карта-схема для определения нормированного значения термического сопротивления.

Карта-схема для определения нормированного значения термического сопротивления.

  • Ну а дальше – придется принимать решения в зависимости от планируемой конструкции утепленного пола. Для этого в самом калькуляторе и здесь расставлены полсказки:

Пояснение №1.

— Если пол утепляется по грунту, и нет никаких особых ограничений то толщине слоев, то можно и вовсе ограничиться одним керамзитом – такая возможность расчета в калькуляторе предусмотрена. В этом случае итоговое значение, выдаваемое программой, как раз и станет толщиной керамзитовой засыпки.
— Слой только керамзита обычно получается слишком уж большой, и поэтому чаще используют какой-то иной, более эффективный утеплитель. А его использование тоже может сопровождаться керамзитовой предварительной подсыпкой, или обходиться без нее.

При таком варианте расчета появятся дополнительные поля указания исходных данных и дополнительные пояснения.

Пояснение №2.

Если в сочетании с основным утеплителем керамзит использоваться не будет, то просто в поле, где требуется указать планируемую толщину засыпки, оставляется значение, равное нулю.

Пояснение №3

Оно касается финишного покрытия пола. Как уже говорилось, материалы покрытия тоже способен внести свою лепту в общую термоизоляционную картину. Но всерьез можно рассматривать только некоторые из них. Скажем, ламинат из МДФ или линолеум дадут настолько маленькое сопротивление теплопередаче, что проще его не принимать в расчет. Тем более нет смыслу учитывать керамическую плитку. Изо всех материалов финишного (или выравнивающего) покрытия внимания заслуживают, наверное, только натуральная древесина (доски толщиной 15÷20 мм и более), такая же толстая фанера, а также натуральная пробка, которая даже при небольшой толщине способна делать полы значительно теплее.

Вот для этих материалов, после их выбора в соответствующем поле, имеет смысл указать толщину. Для всех остальных можно оставить толщину по умолчанию, равную нулю.

  • Последнее поле в калькуляторе -это популярные типы утеплительных материалов. Не все они одинаково хороши – но сокращать список не буде. Пусть останутся хотя бы для примера – можно проследить, как меняется толщина требуемого утепления в зависимости от выбранного материала.
  • Понятно, что результат расчета – это толщина выбранного утеплителя. При необходимости она округляется и приводится к стандартным толщинам материалов, представленных в продаже.

Утепление пола пенополистиролом под стяжку своими руками

Некоторые особенности проведения работ

Как уже отмечалось выше, существуют разные схемы утепления полов пенополистиролом. Самым простым вариантом является бетонная плита перекрытия в качестве основы. Она в достаточной степени ровна, и потому подготовительные действия – минимальны.

Примерная схема такого утеплённого пола со стяжкой показана на иллюстрации ниже.

Примерная схема утепления пола под стяжку по железобетонной плите перекрытия

Примерная схема утепления пола под стяжку по железобетонной плите перекрытия

 1 — плита перекрытия. Как правило, перед укладкой утеплителя плита обрабатывается или проникающей грунтовкой, или обмазочной гидроизоляцией – в зависимости от типа помещения.

2 — демпферная лента, которая задаст эластичную прокладку между стенами и заливаемой стяжкой.

3 — слой термоизоляции, уложенные плотно, без зазоров плиты пенополистирола.

4 — слой гидроизоляции (плотной полиэтиленовой пленки). Предназначение – удержать воду в заливаемом растворе, не дать нарушаться водоцементному соотношению, чрезвычайно важному для прочности стяжки.

5 – металлическая или стеклопластиковая армирующая сетка.

6 – цементно-песчаная стяжка (собственного приготовления или из готовой строительной смеси).  После застывания и набора прочности становится основой для настила любого финишного покрытия.

Более сложной задачей становится термоизоляция пола по грунту. Подготовительная часть работы в последнем случае будет более трудоемкой и длительной – необходимо обеспечить должный переход от грунта к конструкции пола с одновременным тщательным выравниванием поверхности для укладки термоизоляции. А вот выше слоя утепления – работы практически такие же, без особых отличий.

Примерная схема утепления пола под стяжку по железобетонной плите перекрытияКак готовится и укладывается пол по грунту?

В рамках настоящей статьи этому вопросу внимания уделяться не будет. Просто потому, что про бетонный пол по грунту в частном доме очень хорошо рассказывает другая подробная публикация нашего портала. Там же – и калькулятор расчета количества сухой строительной смеси для стяжки, которым, кстати, вполне можно воспользоваться и при заливке пола по плите перекрытия.

Создание утепленного пенополистиролом пола со стяжкой по перекрытию — пошагово

В этом разделе будет пошагово рассмотрен подготовки и заливки утепленного пола по плите перекрытия.

ИллюстрацияКраткое описание выполняемой операции
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияРаботы начинаются с очистки основания.
Если стяжка, уложенная сверху плиты перекрытия, не демонтируется полностью, но растрескалась, и имеет нестабильные участки, то рекомендуется отремонтировать поврежденные области. После высыхания ремонтного раствора поверхность основания необходимо тщательно очистить пылесосом, а затем обработать грунтовкой – эта мера хорошо обеспылит поверхность, и работать будет значительно проще.
Но чаще всего старая стяжка вовсе снимается вплоть до железобетонной плиты. Если на ней ей дефекты – они также ремонтируются, а поверхность затем грунтуется.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияДалее, рекомендуется выполнить гидроизоляцию утепляемой поверхности.
В качестве гидроизоляционного материала может быть применены проникающая грунтовка, плотная полиэтиленовая пленка, рубероид, битумная мастика или другие обмазочные материалы.
Рубероид, а также более современный рулонный гидроизоляционный материал, часто укладывается, на нанесенную на бетон битумную мастику. Полотна настилаются внахлест на 100÷150 мм, этот стык проклеивается той же мастикой.
Гидроизоляция должна находить на стены на 100÷150 мм, где также фиксируется.
Гидроизоляции перекрытия далеко не всегда необходима, но если пол утепляется и заливается в ванной, душевой, санузле, на кухне – этим лучше не пренебрегать.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияПеред тем как приступить к укладке термоизоляции, по нижней части стен по всему периметру комнаты устанавливается компенсационная демпферная лента.
Ее ширину необходимо рассчитать так, чтобы она выступала несколько выше стяжки и будущего декоративного покрытия.
Обрезается излишек ленты уже перед установкой плинтуса.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияПлиты пенополистирола укладывают от угла комнаты, стыкуя их между собой с помощью торцевых замков, если таковые предусмотрены.
Но в любом случае некоторые фрагменты прильётся кроить, и зазоры между отельными плитами так или иначе появляются. Чтобы не допустить мостиков холода, все щели и просветы рекомендуется сразу после укладки плит заполнить полиуретановой монтажной пеной.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияПена одновременно и хорошо зафиксирует слой утепления, хотя он в этом, если честно, особо и не нуждается, если уложен плотно, враспор.
Выступившие излишки пены обязательно срезаются и удаляются.
Перед дальнейшими операциями поверхность должна быть тщательно убрана.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияСверху уложенного слоя утеплителя обязательно настилается плотная полиэтиленовая пленка. Как уже говорилось, ее главная задача – не допустить ухода воды из раствора, обеспечить оптимальные условия ля созревания цементно-песчаной стяжки.
Сверху пленки укладывается армирующий пояс состоящий из металлической сетки из прутьев диаметром 4÷5 мм с ячейками 80÷100 мм.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияСледующим этапом идет установка системы маяков, направляющие которой определят уровень поверхности будущей стяжки.
Для направляющих обычно используются специальные стальные профили. Иногда применяют и оцинкованные профили для работы с гипсокартоном.
Установка маяков – это отдельная тема, можно лишь напомнить, что крепление направляющих осуществляется быстро схватывающимся раствором. Для этого в обычный цементно-песчаный раствор добавляется немного сухого гипса.
Шаг между маяками выбирается таким, чтобы они располагались друг от друга на расстоянии, несколько меньшем (на 150÷200 мм), чем длина имеющегося в распоряжении мастера правила.
Кстати, сетку нежелательно оставлять лежащей на слое утеплителя – ее оптимальное положение – ближе к середине слоя стяжки. Поэтому ее параллельно с установкой маяков приподнимают с помощью специальных поставок или самодельных вкладышей, в качестве которых, например, подойдут обрезки или осколки керамической плитки
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияДалее, готовится раствор, обычно изготовленный из песка и цемента, взятых в пропорции 3:1, с добавлением пластификатора. Лучше, конечно же, замешивать его в бетономешалке — так работа пойдет быстрее.
Другой вариант – использование сухой строительной смеси – именно для стяжки пола. В этом случае потребуется большая емкость и строительный миксер.
Ссылка на калькулятор, позволяющий рассчитать количество сухой смеси – была дана выше.
А расчет раствора из цемента и песка самостоятельного изготовления читатель найдет в приложении к статье, посвящённой ремонту бетонного пола – в ней имеется очень удобный калькулятор.
Готовый раствор выкладывается несколько выше маяков (на 50÷70 мм), и благодаря этому излишку распределить его между маяками будет проще. Снятый с выровненной поверхности излишки просто перемещаются на еще незаполненный раствором участок пола.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияНа этой иллюстрации показан процесс выравнивания заливаемой стяжки.
При работе правилом хорошие мастера не ведут им только поступательно на себя, но еще и совершают колебательные движения влево-вправо, что способствует заполнению всех пустот и наилучшему выравниванию поверхности стяжки.
Примерная схема утепления пола под стяжку по железобетонной плите перекрытияГотовую стяжку следует оставить на первый день для схватывания и набора прочности в оптимальный условиях – с нормальной температурой и при отсутствии сквозняков. После этого, начиная со второго дня, поверхность желательно ежедневно ( в течение первой недели) обильно увлажнять , а затем укрывать полиэтиленовой пленкой.
Готовность стяжки к дальнейшим работам на полах – через четыре недели. Ранее приступать к настилу финишного покрытия – не рекомендуется.
Чтобы при его монтаже на поверхности стяжки не образовывалась цементная пыль, рекомендуется провести грунтование поверхности.

На готовую стяжку можно укладывать любое напольное покрытие — линолеум, ковролин, паркет, ламинат, дощатый пол и другие. Никаких ограничений, по сути, нет.

*  *  *  *  *  *  *

Вполне очевидно, что при желании вполне можно произвести работы самостоятельно. Бояться не надо – должно получиться! Однако если уж совсем нет уверенности в собственных способностях, в том, что работа будет выполнена качественно, то лучше доверить ее профессионалам. Заплатив, конечно… Но и в этом случае нелишним будет разбираться в технологию процесса — можно осуществлять контроль за работой приглашенной бригады.

А чтобы пополнить свою «базу знаний» про стяжку пола — посмотрите интересный видеосюжет, в котором раскрываются частые ошибки, допускаемые в процессе подготовки и заливки.

Видео: Мастер – о частых ошибках при заливке стяжки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
