Как устроен газовый счетчик

В современной России энергоресурсы стоят недешево и цены на них растут с незавидной стабильностью. Даже несмотря на то, что наше государство является одним из мировых лидеров по добыче природного топлива, его оплата составляет заметную часть семейного бюджета.

Действующим законодательством допускается платить за поток газа по рассчитанным нормативам. В этом есть смысл для благоустроенных квартир с центральным водяным отоплением. Но для частных домов и квартир с газовым отоплением оплата энергоресурса в зимний период становится главной в сумме стоимости услуг ЖКХ. Нормативы потребления энергоресурса рассчитываются исходя из его максимального значения вне зависимости от погодных условий в конкретном отопительном сезоне и теплопроводности ограждающих конструкций.

Важно! Фактическое потребление газа ниже его расчетного значения. Поэтому установка газового счетчика в современной действительности не роскошь, а необходимость.

Из чего состоит газовый счетчик, принцип действия и особенности его конструкции. Эти знания необходимы для правильного выбора учетного механизма и его эффективной работы.
установка счетчика газа

установка счетчика газа

Устройство счетчика газа

При всём разнообразии типов, схема того, как устроен газовый счетчик одинакова. Она состоит из следующих конструктивных элементов:

  • входной клапан;
  • измерительный механизм – работает на определение объёма проходящего через него газа;
  • кривошипно-шатунный механизм (система импульсных датчиков) — работает на определение замеров с измерительного механизма на шкалу показателей;
  • шкала показателей или счётный механизм – визуализирует объём проходящего через прибор газовой смеси в числовых единицах измерения;
  • выходной клапан.

Как работает счетчик газа

Измерительный прибор устанавливается на входе в систему потребителя и предназначен для замеров объёма смеси, проходящего через измеряющий прибор. Существует ошибочное мнение, что природное сырьё измеряется в единицах скорости поступления потока – куб.м за час. На самом деле устройство измеряет количество использованных кубических метров «голубого» топлива и не более того.

Классификация измерителей по конструкции измерительного механизма

Счетчики учета классифицируются по принципу измерения объема. Принцип работы газового счётчика зависит от типа измерительного механизма, используемого в конструкции прибора. По этому принципу различают:

Мембранная или диафрагменная система

Действие таких механизмов устроено на поступлении входящего газа в две емкости заданного объёма. Набирая полный объем газа одна из емкостей передаёт механическое движение рычажному механизму и через золотник переключает потребление газа на вторую мембранную емкость. За время действия парной мембраны первая ёмкость выпускает измеренный газ в выходной клапан и принимает исходное положение для последующих замеров.
газовый счетчикгазовый счетчик
Таким образом, попеременным действием гибких полостей заранее известного объёма происходит измерение проходящего через прибор газа. Эта механическая система наиболее популярна в частном секторе в силу простой реализации кинематики и механики и, как следствие, её низкой стоимости. От количества мембран в приборе учёта зависит точность его измерений и цена его приобретения.

Роторная или ротационная система

Измерительный механизм ротационных счетчиков устроен исходя из взаимосвязи двух восьмиобразных роторов, горизонтальные оси которых расположены перпендикулярно друг другу. При повороте на четверть под давлением входящего потока один из роторов пропускает через себя фиксированный объём рабочей смеси и приводит в действие следующую четверть парной восьмёрки.

Расчётный объём газа, находящийся между роторным механизмом и корпусом стравливается в выходную систему клапанов, а система рычагов передаёт цифровые значения на шкалу показателей.

Подобный система счисления является высокотехнологичной и в силу своей низкой стоимости доступна для частного потребителя или внутриобъектного учета расхода газа в промышленности.

Турбинные счетчики

Турбинный механизм состоит из системы, основанной на вращении ведущего вала под действием давления входной составляющей на лопасти турбины. За счет понижающей зубчатой передачи скорость вращения вала передаёт количество проходящего через систему газа на считывающее устройство.

Важно!  работы подобных агрегатов необходима регулярная смазка подшипников и зубчатых колёс редуктора, в связи с чем в измерительном устройстве предусмотрена автономная система смазки.

Такие устройства располагаются после газораспределительных пунктов и служат для учёта расхода газа крупными промышленными предприятиями.

Классификация газовых счётчиков по принципу передачи данных

В зависимости от принципа передачи физически измеренных величин объёма в визуальный вид различают два типа газовых счетчиков:

  1. Механические – передача измерений основана на механической системе рычагов со смещённой осью, зубчатых колёс и других приёмов Архимеда и современной механики.
  2. Электронные — передача данных осуществляется за счет датчиков оцифровки исходных в электрические импульсы.

Важно! Визуализация данных от измерительных механизмов в электронном виде происходит значительно точнее, чем от механического привода. Да и внешний вид прибора в данном случае выглядит более компактней и современней. Но «цена вопроса» при покупке электронного счетного устройства оставляет желать лучшего для рядового российского потребителя.

Выбор между электронными и механическими счетчиками остаётся за финансовыми возможностями покупателя и фактической необходимостью в точности измерений.

Пропускная способность газового счетчика

Под пропускной способностью понимается техническая возможность аппарата измерить определённый объем газа за единицу времени. Единица измерения величины – кубический метр в час. Этот показатель для каждой конкретной конструкции рассчитывается исходя из фактического объёма рабочей камеры, необходимого времени на осуществление одного рабочего цикла при нормальном давлении газа и понижающего коэффициента. Увеличенная пропускная способность влияет на размеры счетного устройства.
счетчик газасчетчик газа

Маркировка регистраторов газа

Маркировка основана на латинской букве G и пропускной способности учетной системы, которая измеряется в кубических метрах в час. Марка G 1.6, в обозначении которой присутствует цифра 1.6, говорит о том, что эффективный учёт осуществляется при скорости потребления от 1.6 до 2.5 куб. метров в час. При выборе модели счётчика с определенной маркировкой необходимо учитывать суммарную потребность в газе имеющихся приборов при их работе в максимальном режиме.

Термокорректор

Работа обычного газового счетчика измеряется в диапазоне от -40 до +40 С. Но необходимо учитывать, что объём газа при положительной температуре обладает свойством увеличиваться, а при отрицательной – сокращаться. Один кубометр в установленном нормативными актами аспекте представляет из себя объем энергоресурса при температуре 20С.

Если речь идёт о необходимости сделать установку счетчика в постоянно отапливаемом помещении, то в работе термокорректора необходимость отсутствует. При установке прибора в частных домах на открытом воздухе без присутствия такого элемента в счетном устройстве не обойтись.

Бытовые газовые счётчики: классификация, устройство и принцип действия

Хотя газ и считается у нас недорогим топливом (если считать по затратам на получение единицы тепловой энергии), устойчивый рост тарифов заставил многих владельцев квартир и особенно загородных домов задуматься о переходе к оплате реального потребления, так как платить за общую отапливаемую площадь вне зависимости от реального расхода стало накладно.

Счётчик Гранд-3,2.

Соответственно, встал вопрос о выборе прибора учёта, а именно бытового газового счётчика. В настоящее время эта продукция представлена в широком ассортименте, так что имеет смысл поближе познакомиться с данным прибором, чтобы сделать правильный выбор.

Классификация бытовых счётчиков, их устройство и принцип действия

Бытовые счётчики газа рассчитаны на сравнительно небольшой расход (до 12 куб.м/час). Конструктивно их можно разделить на:

  • мембранные;
  • диафрагменные;
  • ротационные;
  • электронные.

Все они измеряют объём проходящего через них газа.

Многие специалисты считают, что мембранные и диафрагменные счётчики газа относятся к одной категории – камерных счётчиков механического типа, так как принцип работы у них один и тот же. Он основан на старейшей технологии измерения объёма газа, которая заключается в том, что под напором газа разделительные перегородки, представляющие собой синтетические мембраны или диафрагмы, перемещаются в рабочих камерах, вытесняя из них порции газовой смеси. Такое перемещение приводит в действие систему рычагов, которые в свою очередь активируют счётный механизм.

Бытовой газовый счётчик.

Камерные счётчики подходят как для природного, так и для сжиженного газа. Измерительный диапазон у них находится в пределах 1,6 – 12 куб.м/час. Главным преимуществом этих приборов является простота конструкции и дешевизна. Они работают автономно и не требуют стороннего вмешательства. Однако их надёжность и точность измерений оставляют желать лучшего. Счётчики данного типа рассчитаны на низкое давление газа (не более 0,5 атм.). Межповерочный интервал у приборов относительно небольшой (порядка 8 лет). Нередко со временем они начинают издавать скрип из-за постепенного износа подвижных элементов.

В ротационном счётчике учёт потребляемого пользователем газа происходит за счёт взаимного перемещения роторов восьмиобразной формы, от которых данные передаются на цифровой механизм. Этот тип прибора считается весьма надёжным и точным, он устойчив к перепадам давления, которые иногда возникают в газопроводной сети. К сожалению, ротационные счётчики достаточно дорогие по сравнению с предыдущими моделями, так как в них используются дорогостоящие материалы, и требуется высокая точность подгонки деталей.

Бетар СГБМ-1,6.

В последнее время всё большую популярность стали завоёвывать электронные бытовые газовые счётчики. Они считаются газовыми приборами последнего поколения – научно-технический прогресс не оставил их без внимания. Принцип работы этих приборов в корне отличается от вышеупомянутых механических собратьев: он основан на том, что при прохождении потока газа через отверстия металлической диафрагмы генерируются акустические колебания, которые с помощью электронного блока преобразуются в цифры на дисплее.

К достоинствам электронных счётчиков стоит отнести компактность, быстрый монтаж (поскольку нет необходимости в газосварочных работах), очень точные показания, длительный срок службы, большой межповерочный интервал (12 лет). В то же время от пользователей имеется немало нареканий на качество электроники, что приводит к искажению истинного расхода (причём в большую сторону): по-видимому, наши производители ещё не освоили производство этого прибора на должном уровне.

Критерии выбора

Бытовой счетчик газа подбирается по следующим параметрам:

  • пропускная способность;
  • расстояние между осями присоединительных патрубков;
  • направление газового потока;
  • диапазон рабочих температур;
  • межповерочный интервал.

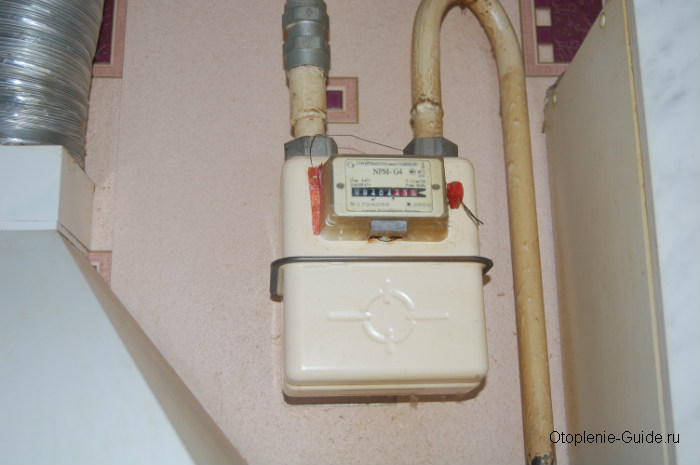

Стройтрансгаз завод Газдевайс NPM G4.

Максимальный поток (объём газа, проходящий за единицу времени) легко подсчитать путём сложения соответствующих показателей, указанных в паспортах ваших газовых установок (плиты, газового котла и т.д.). Далее следует добавить запас (порядка 20-25%), чтобы счётчик не работал на грани своих возможностей. Расход, на который рассчитан счётчик, обычно указывается на маркировке. Например, маркировка G 4 означает, что счётчик рассчитан на номинальный поток в 4 куб.м/час. Такой прибор вполне подойдёт для случая, когда в доме стоят плита и котёл средней мощности. Если же в цепи есть ещё и газовая колонка, то необходим бытовой счетчик газа с пропускной способностью 6 куб.м/час.

Межосевое расстояние имеет значение для моделей, имеющих верхнее присоединение и монтируемых на газовых стояках у частных домовладений. Стандартными размерами являются 110 мм (самое распространённое), 200 мм и 250 мм. Между патрубками, как правило, имеется стрелка, показывающая направление движения потока к газовым устройствам относительно счётчика – необходимо для правильного монтажа.

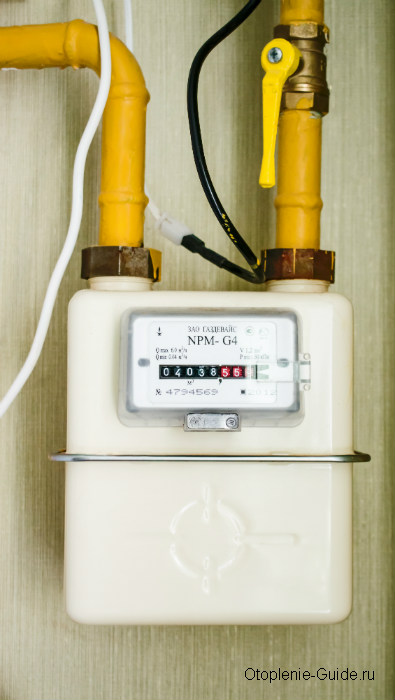

ЗАО Газдевайс NPM G4.

Температурный диапазон является важным показателем, если счётчик устанавливается на улице или в неотапливаемом помещении. В этом случае этот параметр должен быть в пределах от +40 до -40 °C, а сам счётчик иметь термокомпенсатор. При отклонении температуры от номинальных значений объём газа в рабочих камерах меняется, и термокомпенсатор призван откорректировать показания счётчика. О наличии этого устройства свидетельствует символ «Т» в маркировке прибора.

Замена газового счетчика.

Чем больше межповерочный интервал бытового газового счётчика, тем лучше, поскольку сдача прибора на поверку предусматривает его демонтаж и обратный монтаж специалистом газовой службы, что связано с неудобствами и определёнными расходами. Данный показатель обычно колеблется в пределах 8-12 лет и отсчитывается не со дня пуска в эксплуатацию, а с даты изготовления. Иногда выгодней купить и установить новый счётчик, чем отдавать прибор на поверку.

Видео



принцип работы, характеристики и фото

На сегодняшний день газ считается наиболее простым в использовании минеральным сырьем. Многие люди ежедневно применяют данный вид топлива в обыденных бытовых задачах вроде приготовления пищи, отопления помещений и нагрева воды. При этом необходимо каким-то образом контролировать расход газа. Для этих целей был создан специальный измерительный прибор. Принцип работы газовых счетчиков может отличаться в зависимости от конструктивных особенностей конкретных моделей, а также заложенного в основу механизма.

Общее описание и устройство

Такой прибор подключается к питающей частный дом или квартиру магистральной трубе. Соединение может быть как уличным, так и расположенным внутри самого здания. Через счетчик поступает газообразное вещество, а он, в свою очередь, подсчитывает проходящие объемы. На дисплее для пользователя отображается только конечная информация в виде количества потребляемых кубометров. Принцип работы газового счетчика может отличаться в зависимости от механизма вычисления проходящего газа. Внешний вид приборов также будет различным. К примеру, механические счетчики могут не иметь собственного дисплея для отображения информации, а использовать специальный счетчик с красными делениями, которые указывают на определенные доли кубического метра.

Конструктивное исполнение газового расходомера подразумевает три основных элемента. Первым из них является полностью герметичный корпус, в котором располагаются все остальные составляющие. К другим же относятся сам измерительный преобразователь и счетное устройство. То, каким образом на последний из перечисленных элементов будет воздействовать прибор, зависит от принципа конвертирования потока. В качестве примера можно привести механическое устройство, в котором для перемещения считывающего рычага применяются различные физические свойства газов. Если же речь идет об электронном приборе, то получение информации происходит благодаря преобразованию потока в электрические импульсы.

Устройство и принцип работы внутри газовых счетчиков

Основные типы изделий

Как правило, проводится общая классификация всех счетчиков на два типа по назначению — бытовые и промышленные. Разделение происходит по одному критерию, взятому за основу. Рассматривается то, сколько прибор способен пропустить газа за один час функционирования. При этом принцип работы внутри и устройство газовых счетчиков обоих типов в некоторых случаях могут быть и вовсе одинаковыми.

  1. Бытовые приборы. Наиболее распространены среди них изделия с пропускной способностью не более 12 кубических метров в час. Принципы измерения в таких устройствах могут строиться на мембранном, диафрагменном и ротационном способе.
  2. Промышленные приборы. К данной категории относятся все устройства, которые могут пропускать больше 12 кубометров в час. Если этот показатель не превышает 200 кубических метров за данный временной период, то применяются ротационные способы измерения. В более мощных моделях уже действуют принципы турбинных и вихревых механизмов.
Принцип работы и устройство газового счетчика

Модели счетчиков газа

Необходимый тип устройства выбирается из соображений максимально потребляемого объема. Стоимость изделий с различной пропускной способностью может сильно варьироваться. В каждом городе имеется своя собственная газораспределительная компания. Чаще всего ее представители настоятельно рекомендуют использование определенных конкретных моделей. Такой подход упрощает жизнь как потребителю газа, так и обслуживающему персоналу на данных предприятиях. Дело в том, что специалисты компании обучены проведению проверки и ремонта тех самых моделей, которые рекомендуются к приобретению конечному пользователю. На складе всегда имеются в наличии запасные части, а персонал сможет оказать более квалифицированную поддержку в случае поломки устройства.

Также на горячей линии компании могут подсказать подходящий принцип работы газового счетчика для существующей инфраструктуры в доме. Отправляться за покупкой следует в любой хозяйственный или строительный магазин в городе. Также допускается в современных реалиях и покупка через интернет у проверенных поставщиков, потому как какой-либо особой проверки работоспособности в обычной торговой точке все равно не проводится.

Принцип работы умных газовых счетчиков

Характеристики газовых счетчиков

Помимо пропускной способности, существует еще несколько важных параметров у таких приборов. Они не зависят от принципа работы и устройства газового счетчика и считаются едиными для всех подобных изделий. Список прочих характеристик представлен ниже.

  1. Количество одновременно поддерживаемых устройств. В некоторых случаях требуется вести учет не только газовой плиты, но и, к примеру, отопительного котла на данном топливе.
  2. Расстояние между осями. Актуально для всех моделей с верхним соединением. Для приборов на два газовых устройства оно составляет 11, 20 или 25 см. Если под контролем находится три источника потребления, то расстояние может быть равно 20 или 25 см.
  3. Диаметр резьбы. Зависит от такого же параметра у трубы. В частных домах, как правило, диаметр магистрали больше, чем в квартирах.
  4. Межповерочный интервал. Максимальный срок, после которого требуется осмотр прибора специалистами.
Изучение принципов работы газовых счетчиков

Электронные газовые счетчики

Больше всего подходят для измерения в квартирах, где проведены центральное отопление и подача горячей воды. Большинство моделей имеет малую пропускную способность, которой при этом будет достаточно в подобных условиях. Малогабаритные варианты вроде изделия Гранд 1.6 могут измерять потоки не более 1,6 кубических метра в час. Это считается оптимальным значением при подключении прибора к газовой плите.

Принцип работы электронных газовых счетчиков состоит в том, что измерение проводится косвенным методом. В данном случае скорость потока оказывает прямое влияние на частоту автоматических колебаний, создаваемых при помощи встроенного струйного генератора.

Принцип работыэлектронного газового счетчика

Мембранные газовые счетчики

В качестве бытового прибора является одним из самых распространенных вариантов. Также их называют диафрагменными. Принцип работы мембранного газового счетчика заключается в поочередном заполнении двух измерительных камер. Между отсеками расположена специальная мембрана. Именно из этого факта и происходит название таких приборов.

Объем каждой камеры строго фиксирован. Подведенные клапаны на входе и выходе работают в асинхронном режиме, то есть поочередно выпускают и впускают газ. Поворот привода счетного устройства производится благодаря рычагу, преобразующему мембранные колебания. Далее показатель расхода выводится на внешний дисплей.

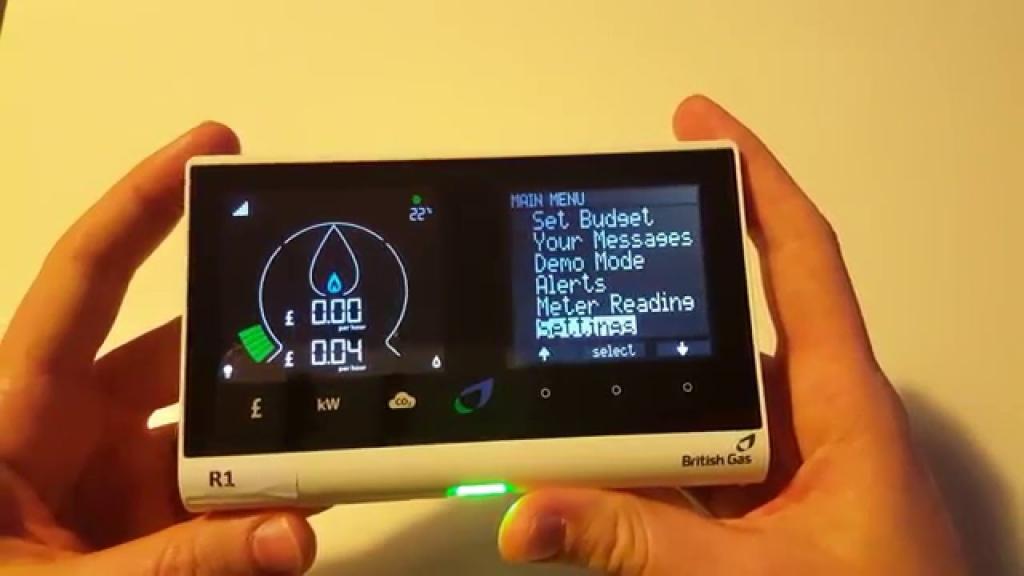

Умные газовые счетчики

Эта категория относится к электронным разновидностям и считается наиболее современной. В качестве основного элемента для измерения выступает блок с диафрагмой. Специальный электронный сумматор высчитывает общий объем газа, потребляемого любыми устройствами во всем доме.

Принцип работы умных газовых счетчиков в качестве измерителей расхода ничем не отличается от обычных электронных приборов. Тем не менее smart-версии способны выдавать более точные данные, а их дополнительный функционал выражается в возможности оповестить хозяина дома или квартиры об утечке или нарушении стабильной подачи.

Принцип работы газового счетчика с дисплеем

Газовый счетчик "Гранд-4"

В приборе применяется стандартный набор составляющих элементов конструкции для своей категории. Корпус выполнен из металла. Внутри располагаются пьезоэлемент, аналогово-цифровой преобразователь, элемент питания на литии, жидкокристаллический индикатор и другие части. Все соединения выполнены с расчетом на защиту от замыкания или искрения. Установленные стандарты также предписывают пресечение опасности от взрывов второй группы.

Принцип работы газового счетчика "Гранд-4" базируется на измерении частоты колебания струи газа. Пьезоэлемент в генераторе преобразует получаемые данные в электрический импульсный сигнал. Итоговая величина является пропорциональной всему объему поступающего газа. Уже после импульсный сигнал с помощью аналогово-цифрового преобразователя выводится в виде числовых показателей на дисплее устройства.

Принцип работы газового счетчика гранд-4

Газовый счетчик "Бетар СГБМ-1.6"

Еще одна повсеместно рекомендуемая компаниями и устанавливаемая в квартирах модель. Счетчик рассчитан на основную нагрузку в виде газовой плиты с четырьмя конфорками. Температура эксплуатации составляет от -10 до 50 градусов по Цельсию, а допустимая влажность может составлять не более 95 процентов. Отсчетное устройство выполнено в виде жидкокристаллического индикатора. Точность измерений доходит до тысячных долей кубического метра. Принцип работы газового счетчика "Бетар СГБМ-1.6' основан на изменении частоты акустических колебаний газа строго пропорционального его расходу. Через струйный блок датчика проходит определенный поток, а счетный прибор учитывает количество вырабатываемых при этом импульсов.

В инструкции также отмечено, что при воздействии внешних электромагнитных помех может происходить кратковременный сбой в индикации показателя расхода. Такая проблема сама устраняется через 10 секунд. Источником помех, к примеру, может выступать срабатывание пьезозажигалки. Принцип работы газовых счетчиков с электронными считывателями допускает вероятность подобного воздействия. Стоит отметить, что это не является признаком брака прибора.

Устройство газового счетчика: особенности и нюансы работы

Сегодня наличие газового счётчика является неотъемлемой частью обустройства коммуникаций в домах и квартирах. Для того чтобы понять принцип работы счётчика, требуется знать его особенности, которые связаны с устройством прибора. Предназначение его состоит в том, чтобы контролировать расход топлива и фиксировать количество кубометров. 1

Устройство прибора: разновидности

Для того чтобы лучше понимать, как устроен тот или иной счётчик, необходимо знать разновидности этого прибора. Сегодня в продаже можно найти:

  • мембранные или диафрагмальные;
  • ротационные;
  • турбинные;
  • барабанные;
  • вихревые.

Мембранные счётчики состоят из герметичного корпуса, измерительного механизма и отсчетного устройства. Принцип работы этой разновидности аппарата основан на учете энергии, которая образуется во время отбирается при поступлении газа. Так, при подаче газа в счетчик происходит поочередное вытеснение газа из одной рабочей камеры в другую при помощи диафрагм. Их движение преобразуется во вращательное, которое затем и передается отсчетному устройству. Выбор мембранного счётчика обусловлен надежностью его работы. 2

Ротационный газовый счетчик стал применяться одним из первых. Выделяют несколько преимуществ устройства среди аналогов:

  • большую пропускную способность;
  • небольшие габариты;
  • небольшую массу.

Немаловажен и тот факт, что подобная модель счётчика долговечна и работает без сбоев и других проблем дольше остальных приборов для измерения потребленного газа. Из минусов подобных моделей можно выделить лишь их высокую стоимость, так как запчасти и детали для их производства изначально стоять не дешево. Устройство счётчика газового схоже с мембранным – прибор состоит из корпуса, двух валов, шестеренчатой передачи и привода счетного механизма. Схема работы ротационного газового счетчика — валы, находящиеся внутри корпуса образуют два кармашка, один из которых находится непосредственно над входом газа в корпусе. В кармашке в это время создается определенное давление, которое запускает движение валов. 3

Таким образом, за один полный оборот валов, образуется четыре кармашка с одинаковым объемом. Счетный механизм, установленный в приборе, подсчитывает полные обороты за определенный период времени. На панели высвечивается результат, который и дает человеку информацию о том, сколько газа было потрачено.

Турбинный газовый счетчик рассчитан на применение в условиях предприятий, где объемы потребляемого топлива высоки, а нагрузки постоянные. В домах для постоянного проживания, а также на дачах они не используются. Конструкция этого газового счетчика сложная и состоит из:

  • корпуса;
  • колеса турбины;
  • подшипников.

Принцип действия счётчика – устройство начинает работать благодаря газу, который запускает движение турбины. Этот элемент, в свою очередь, приводит в движение вал привода ферритового магнита, который всего за один оборот включает механизм выключателя, через который пропущен электрический ток. Импульсы, создаваемые электричеством, поступают на счетный механизм, и устройство подсчитывает потребленный газ.8

Сегодня подобные счетчики оснащены компьютерной системой подсчета данных, дополнительно она осуществляет контроль за бесперебойной работой всего агрегата. Существуют модели, в которых встроен модем, позволяющий отправлять показания прибора непосредственно на сервер газовой службы.

Одним из самых совершенных и одновременно сложных в части конструкции считается вихревой расходометр – этот счетчик устанавливается на предприятиях, потребляющих большой объем топлива. Устройство имеет очень сложный принцип работы, понятный в полной мере исключительно специалистам. 9

Немного о других типах счетчиков

Счетчики, которые устанавливаются в частных домах и на производствах, бывают разных видов, поэтому необходимо помнить о том, что все они по — разному устроены. Устройство барабанного типа имеет в корпусе барабан с полостями, которые заполняются газом, как только начинается его потребление.

Счетчик потребления газа вихревого типа работает, соответственно, от возникающих во время прохождения газа, вихревых потоков, образуемых непосредственно движением топлива внутри. Они считываются установленными в корпусе газового счётчика датчиками-детекторами. В свою очередь, количество израсходованного газа учитывается относительно количеству времени.

Газовый счетчик левитационного типа работает так: поступающее топливо постепенно раскручивает вращающийся элемент. Потом количество совершенных оборотов передается непосредственно на дисплей счётчика, что и позволяет определить количество потраченного газа.

Устройство счётчика учета газа струйного типа имеет в корпусе струйный излучатель, который и позволяет узнать потраченный объем топлива. Происходит подсчет в тот момент, когда поток газа проходит сквозь излучатель.

Еще один тип счётчика, который используется для того чтобы узнать сколько газа было потрачено называется ультразвуковым. Устройство представляет собой трубу, к которой с разных сторон поступают ультразвуковые волны. Узнать количество потребленного газа позволяет разница в скорости движения ультразвука.

Домашние счетчики

Интересно знать:

В частных домах и на мини предприятиях, которые потребляют небольшое количество газа для своей работы, чаще всего используется счетчик мембранного типа, поскольку он позволяет получать точные сведения, а также каждый человек может без труда разобраться с тем, где смотреть данные.

Отличительная особенность работы этого устройства заключается в том, что когда происходит потребление газа, оно издает характерный звук. Потрескивание объясняется работой мембран, так как их заполняет проходящий газовый поток, за счет этого детали растягиваются, переключая клапан на другую камеру. Затем топливо проходит дальше, переключая следующий клапан. Процесс переходов-переключений происходит постоянно, пока идет потребление газа. На дисплее счётчика отображаются итоговые цифры, дающие понимание того, сколько газа было затрачено в результате работы приборов. 10

Разновидностей и модификаций газовых счетчиков сегодня представлено много. Чтобы можно было сделать выбор в пользу наиболее удобного и качественного из них. Однако важно помнить, что как устройство, так и принцип работы каждого прибора отличаются. Современные приборы учета потребления газа работают на пропорциональном изменении колебаний газа, проходящего через специальный блок датчика расхода. Происходит подсчет импульсов, что и позволяет получить сведения, необходимые для понимания того, сколько газа затрачено. В корпусе такого прибора имеются металлические пластины с отверстиями определенного размера и формы. Между ними и проходит газовый поток, создающий колебания. Они в последствие преобразуются в показания на экране, которые и записывает человек при расчете суммы к оплате.

Корпус и крышка подобного изделия изготавливают из прочной стали или алюминия. В свою очередь детали и узлы измерительного механизма — из пластмассы. Подобный подход позволяет снизить стоимость счетчика для потребителей, а также коэффициент трения в движущихся частях, что продлевает его бесперебойную работу.

Таким образом, учет потребляемого газа, как в частном доме, так и на предприятиях производится при помощи разнообразных счетчиков. Выбрать оптимальный вариант не сложно, если знать особенности устройства и принципы работы каждого из них.

Похожие статьи

10Применение бензиновых генераторов для газовых котлов: как выбрать, инверторный или обычный Читать далее 10Чистка и ремонт вторичного теплообменника для газового котла: как его промыть Читать далее 10Неполадки газового счётчика: почему не показывает показания Читать далее 10Бытовые газоанализаторы для квартир: сигнализатор, датчик, детектор, что купить Читать далее

Виды газовых счетчиков. Устройства счетчиков газа и принцип их работы.

28.06.2018

Газовые счетчики сейчас устанавливают себе, пожалуй, все обладатели газопровода. Эти приборы учета помогают рационально расходовать топливо и экономить бюджет, ведь без установки счетчика поставщик будет выставлять счета по нормативу.

Виды счетчиков газа

Газовый счетчик представлен разными типами (роторный, мембранно-диафрагменный, вихревой и барабанный) и типоразмерами, зависящими от его пропускной способности. Типоразмер бытового счетчика зависит от количества и вида газового оборудования в доме:

Виды газовых счетчиков

Мембранные, которые иногда называют камерные или же диафрагменные.

Данный прибор учета состоит из корпуса, крышки, измерительного механизма, счетного механизма, кривошипного-рычажного механизма и газораспределительного устройства.

Принцип работы данного счетчика основан на том, что газ разделяется подвижными частями устройства на доли от общего объема и потом циклическим образом суммируется.

В турбинном газовом счетчике объем потребляемого газа рассчитывается исходя из количества оборотов турбины, вызываемых поступающим газом.

Счетный механизм находится вне газовой полости и учитывает число оборотов, проходящее через понижающий редуктор и газонепроницаемую магнитную муфту. В рабочих условиях прибор учитывает суммарный объем газа по нарастающей.

Прибор четко фиксирует скорость потока газа и при попытке внешнего несанкционированного вмешательства Контакты просто замкнутся, и счетчик не будет работать.

Турбинный газовый счетчик выглядит как отрезок трубы с фланцами, на котором в проточной части установлен выпрямитель  и узел турбины. На корпусе прибора также устанавливается масляный узел, который необходим для смазки подшипников механизмов турбины. Также не корпусе турбины могут быть установлены датчики температуры, давления и импульсов.

Виды газовых счетчиков

Турбинные приборы учета разделяются на три вида, отличающиеся между собой различной степенью автоматизации и обработки информации:

  • Для раздельных измерений параметров
  • Для полуавтоматических измерений параметров
  • Для полностью автоматических измерений всех параметров
  • В зависимости от бюджета и желаемого результата, можно выбрать именно тот газовый прибор учета, который подойдет именно в данной ситуации.

Ротационные приборы учета

Видов приборов учета газа становится все больше и появление на рынке ротационных счетчиков, как оптимальных приборов учета для объемов газа  в коммунальной сфере.

Он обладает большой пропускной способностью и имеет большой диапазон различных измерений. При таких характеристиках удивляет небольшой размер устройства. Ротационный газовый счетчик не нуждается в электроэнергии, известен своей долговечностью и возможностью дополнительного контроля исправности работы по перепадам давления газа в трубе. При этом данный прибор учета не чувствителен к кратковременным перегрузкам.

Газ, поступающий в корпус роторного счетчика вращает два восьмеркообразных одинаковых по размеру ротора. Входными и выходными частями прибора служат патрубки, вращающиеся роторы постоянно смазываются маслом, для обеспечения точной бесперебойной работы. Благодаря снижению трения и минимизации утечек газа прибор максимально точно показывает все данные. Поэтому балансировке и обработке роторов уделяется особое внимание.

Вихревые счетчики газа

Этот прибор учета считается наиболее точным, так как показания не зависят от давления и температуры. Правда при малой скорости потока газа и необходимости работать в агрессивной среде эти счетчики не рекомендуются, так как увеличивается погрешность измерений.

Работа прибора основана на зависимости расхода частоты колебаний давления, которое возникает в процессе образования вихрей.

Конструкцией прибора предусмотрена усеченная призма, которую обтекает поток газа. За призмой находится высокочувствительный элемент, улавливающий вихри.

Жидкостные приборы учета газа.

Не менее точнее вихревых являются жидкостные приборы учета газа. Считается, что их показания даже лучше вихревых. Но минусом для клиентов является как сложность самой конструкции прибора, так и трудности в обслуживании.

Чаще всего такие устройства можно встретить в лабораториях, где их используют на профессиональном уровне.

Принцип работы прибора заключается в учете скорости выталкивания газа в определенных порциях из определенной жидкости. Чаще всего процесс происходит на основе дистиллированной воды.


Виды газовых счетчиков для частного дома, квартиры

Газовые счетчики устанавливаются для измерения объема или массы газа, прошедшего по газопроводным трубам. А если устройство позволяет вычислять расход использованного газа за единицу времени, его называют расходомером. Существуют разные виды газовых счетчиков для учета газа, которые отличаются по своим характеристикам, имеют определенные плюсы и минусы.

Предназначение и технические характеристики

Газовые счетчики предназначены для учета количества прошедшего через прибор газа, которое измеряется в кубометрах. Их устанавливают в газопровод на продолжительный период времени, поэтому при покупке изделия необходимо обратить внимание на его качество и технические характеристики. А продавец должен давать гарантию не менее чем на 10 лет.

При покупке счетчика необходимо обратить внимание на технические характеристики устройства, которые должны соответствовать следующим показателям:

  • рабочее давление газа не более 50 кПа;
  • диапазон температур для рабочей среды должен составлять от -30 до + 50 градусов Цельсия;
  • диапазон температур окружающей среды должен находиться в пределах от -40 до +50 градусов Цельсия;
  • потеря давления не должна превышать 200 Па;
  • межпроверочный интервал (срок от одной проверки до последующей) – 10 лет;
  • погрешность измерения – не более +-3%;
  • порог чувствительности – 0,0032 м3/ч;
  • срок службы – не менее 24 лет.

Главная техническая характеристика, на которую необходимо обратить внимание, – пропускная способность счетчика. Поэтому в первую очередь необходимо установить максимально возможный расход топлива, которое поступает из магистрали, в жилом помещении.

То есть, когда газовый прибор работает на максимальном режиме (например, на газовой плите включены одновременно все конфорки).

Расход газа, который может быть измерен счетчиком, выражается в м3/ч. На лицевой панели прибора есть буква G, после которой указывается предельная пропускная способность.  Выделяют три разновидности маркировок:

  • G– 1,6. Пропускная способность прибора составляет до 2,5 м3\ч. Такой газовый счетчик подходит в том случае, когда к газовой магистрали подключено только одно устройство.
  • G– 2,5. Пропускная способность – до 4 кубов газа. Такой счетчик целесообразно использовать при наличии двух подключенных приборов к газовой магистрали.
  • G– 4. Может иметь пропускную способность, равную 6, 10 и 16 кубам. Его устанавливают в строениях, где наблюдается высокий почасовой расход газа.

Также при выборе устройства необходимо обратить внимание на его размеры. Не рекомендуется приобретать слишком большое устройство, чтобы оно не занимало много места. Оптимальные размеры – 212 мм х 195 мм х 155 мм, и вес до 2 кг.

Виды газовых счетчиков и сфера применения

Газовые счетчики бывают разных видов. Есть модели, предназначенные только для помещения или только для улицы. Также устройства отличаются по типу конструкции и механизму действия. Разберемся, какие виды газовых счетчиков бывают. На данный момент существуют электронные, роторные, мембранные и другие модели.

Электронные

Это наиболее распространенный вид газовых счетчиков для квартиры. Многие приобретают такое устройство и для частного дома.

Популярность электронного счетчика обусловлена тем, что он обладает следующими преимуществами:

  • Является очень точным и показывает правильные значения потраченного газа.
  • Легок в эксплуатации, достаточно только правильно настроить его в начале, а в дальнейшем никаких проблем с его использованием возникнуть не должно.
  • Имеет небольшие размеры. Поэтому его можно установить на кухне или в ванной, он не будет занимать много места и впишется в интерьер.
  • Некоторые модели можно подключать к схеме «умного дома». Но об этом необходимо уточнять при покупке устройства.
Виды газовых счетчиковЭлектронный газовый счетчик

Минусов у такой разновидности счетчика нет. Все пользователи оставляют только восторженные отзывы. Но опять же, это касается только качественного устройства. Поэтому приобретать счетчик необходимо только в специализированных магазинах и от известных фирм.

Роторные

Роторные (винтовые) счетчики используются для учета объема использованного газа (только для неагрессивных типов – природный, светильный, сланцевый и другие).

Этот вид газовых счетчиков обладает такими преимуществами:

  • Он ремонтопригоден. То есть, в случае поломки, его можно отремонтировать. Притом при покупке в магазине можно получить гарантию на несколько лет. И если за это время устройство выйдет из строя, его можно будет отремонтировать совершенно бесплатно.
  • Работает с неочищенными газами, но в таком случае длительность его эксплуатации может уменьшиться.
  • Легко устанавливается, не требует использования дополнительного крепления.
  • Устройство такого типа достаточно надежно. Срок службы в случае оказания правильного технического обслуживания может достигнуть 20 и более лет.
  • Может работать в непрерывном режиме или с перерывами.
  • Корпус имеет компактные размеры. Поэтому такое устройство станет оптимальным решением для квартиры.

Однако счетчики такого вида обладают некоторыми недостатками. Отмечаются погрешности в показаниях, и иногда они являются достаточно значительными. Притом счетчик может накручивать в большую сторону.

Кроме того, межповерочный интервал у роторных приборов очень низкий и составляет 5-8 лет в зависимости от фирмы-производителя. Еще один недостаток – заниженный ресурс. Многие счетчики не выдерживают повышенных нагрузок, поэтому приходят в негодность через 10-12 лет, и требуется их замена.

Мембранные

Это один из наиболее часто используемых видов газовых счетчиков для дома. Впервые такое устройство было изготовлено в Англии в 19 веке. За это время оно зарекомендовало себя наилучшим образом.

Счетчик является механическим. Принцип действия следующий: при попадании газа в прибор, подвижные мембраны камер начинают перемещаться через комплекс рычагов, за счет чего запускает счетный механизм.

Мембранные счетчики газа выпускаются различных разновидностей с максимальной пропускной способностью, равной 2,5-100 кубов. Кроме того, у таких приборов наблюдается широкий диапазон измерения – до 1:100.

Преимуществами такого устройства являются следующие:

  • большой диапазон измерения;
  • продолжительный межповерочный интервал – проводить проверки устройства достаточно раз в 10 лет;
  • может работать в автономном режиме;
  • является довольно точным и дает минимальные погрешности;
  • надежный, редко выходит из строя и почти не требует ремонта;
  • его можно эксплуатировать в течение длительного времени – более 20 лет, при условии проведения качественного технического обслуживания.

Но у мембранных счетчиков имеются и некоторые недостатки. К ним относятся следующие:

  • Большой размер. Особенно крупные габариты отмечаются у счетчиков, рассчитанных на большие расходы. Поэтому такие устройства подходят для установки в частных постройках, а вот в квартирных условиях их лучше не монтировать. Для квартиры рекомендуется подбирать менее габаритные устройства.
  • Низкое максимальное давление газа, подающегося измерению – не более 0,5 бар.
  • Высокая чувствительность к загрязнениям. От этого прибор может выйти из строя. Поэтому его рекомендуется использовать только для газа высокой чистоты.
  • Высокая стоимость. Мембранные счетчики стоят дороже других моделей.
Виды газовых счетчиковМембранные газовые счетчики

Отдавать предпочтение необходимо счетчикам хороших производителей. От этого будет зависеть корректность работы устройства. Если изначально приобрести прибор низкого качества, со временем он может начать показывать неправильные данные. Это связано со снижением эластичности РТИ.

Вихревые

Принцип работы счетчика этого вида основан на подсчете частоты вихрей, появляющихся вокруг тела, обтекаемого газовым потоком. Частота вихрей является взаимно пропорциональной по отношению к скорости потока.

К преимуществам устройств такого типа относятся:

  • большой диапазон измерения, в особенности при высоком давлении;
  • высокие максимальные расходы;
  • нет подвижных частей, двигающихся механически, поэтому устройство имеет невысокую чувствительность к загрязнениям окружающей среды.

Но при этом у подобных приборов есть несколько существенных недостатков. Во-первых, устройство имеет небольшие минимальные измеряемые расходы. Кроме того, вихревые счетчики работают от электропитания, и почти нет возможности их использовать в автономном режиме. А для установки прибора необходимо подготовить поток с учетом требований к участкам трубопровода.

Ультрозвуковые

Принцип работы устройства основан на разнице скоростей двух ультразвуков: один – пускаемый по ходу движения газа, второй – появляющийся против хода потока газа. Эта разница пропорциональна скорости движения газа. Поэтому по разнице скоростей можно определить скорость потока газа, его расход и объем.

Самые простые ультразвуковые счетчики представляют собой два ультразвуковых излучателя, которые находятся противоположно друг другу по оси прибора. Также они могут находиться на одной стенке. Ультразвуковая волна попадает к одному излучателю, отражается от противоположной стенки, после чего подается на второй. Также волна может идти от второго к первому излучателю.

Обязательно ультразвуковые приборы имеют температурный датчик, так как устанавливать счетчик можно только в помещениях с определенными значениями температуры. А у некоторых моделей даже имеется энергозависимая память, что дает возможность сохранять данные об использованном газе в течение нескольких месяцев.

В более сложных ультразвуковых счетчиках имеется сразу несколько пар излучателей, за счет чего устанавливается еще более точная средняя скорость потока по сечению.

Из достоинств ультразвуковых счетчиков можно выделить следующие:

  • небольшие размеры, что позволяет устанавливать прибор в условиях квартиры;
  • высокая точность получаемых показаний;
  • простота установки;
  • продолжительный период эксплуатации, высокая надежность;
  • большое максимальное давление газа – до 100бар.

Недостатков у таких приборов практически нет. Разве что, многие отмечают высокую стоимость, особенно счетчиков с типоразмерами G1,6 и G2,5.

Критерии выбора

Каждый человек сам решает, какой вид счетчика выбрать. Но во время покупки любого устройства необходимо учитывать такие характеристики:

  • Пропускная способность. Представляет собой максимальное количество газа, которое может быть пропущено и измерено устройством за единицу времени. Перед покупкой необходимо определить, какой максимальный объем газа будет потребляться.
  • Количество бытовых приборов, подключенных к магистрали газа. Как правило, приборы, к которым можно подключать несколько устройств, стоят дороже, но их можно использовать в случае наличия только одного подключенного прибора к газопроводу. А вот счетчики, рассчитанные только на одно устройство, не подходят при использовании нескольких.
  • Конструкция счетчика. Необходимо учитывать направление движения газа. Он может идти справа или слева. В зависимости от этого отличают правосторонние и левосторонние модели. Также необходимо обратить внимание на диаметр соединительного патрубка счетчика – он должен подойти к диаметру трубы газа.
  • Термокорректор. Под влиянием высоких температур газ расширяется, поэтому его расход увеличивается, хотя объем не меняется. Поэтому важно, чтобы в счетчике был термокорректор, благодаря которому данные о расходе газа не будут меняться с изменением температур.
  • Место монтажа. Это необходимо определить сразу, чтобы в дальнейшем было легче определиться с моделью устройства. Лучше обратиться за помощью к мастерам газовой службы, которые посоветуют подходящий тип счетчика с учетом расхода газа в квартире.
Виды газовых счетчиковПри выборе газового счетчика обращайте внимание на пропускную способность

Таким образом, к выбору газового счетчика необходимо подойти основательно, а не приобретать первое попавшееся устройство.

Нюансы установки

Установка газового счетчика выполняется только специалистами. Делается это в несколько этапов:

  1. Необходимо выбрать фирму, которая оказывает услуги по монтажу газовых счетчиков. Нужно определить, каким опытом обладают специалисты, и какие гарантии они предоставляют. Обычно на квитанции газа есть телефон службы, которая занимается подобными мероприятиями.
  2. Написать заявление на установку газометра. Для этого необходимо иметь паспорт гражданина, документы о праве собственности на жилье, и квитанцию об уплате газа за последний месяц. После подачи заявки будет установлено время визита мастера.
  3. Специалист придет в указанное время, проведет все необходимые замеры. На основании этого будет составлен список необходимого оборудования и установлена конечная стоимость.
  4. Необходимо еще раз посетить газовую службу для проведения оплаты и уточнения даты, когда будет установлен счетчик.
  5. Опять придет мастер, который установит прибор и введет его в эксплуатацию.

Самостоятельно пытаться устанавливать счетчик газа запрещается, это противозаконное действие.

описание, характеристики, поверка, снятие показаний

Установка счетчиков помогает не переплачивать. Все большее количество людей устанавливают газовые приборы учета, чтобы снизить размеры коммунальных платежей. Рынок предлагает массу вариантов, но прежде, чем приобретать устройство, следует внимательно изучить каждое предложение. Среди разнообразия товаров заслуживает внимание газосчетчик СГМН 1. Рассмотрим, в чем преимущество прибора и каковы его особенности.

Описание

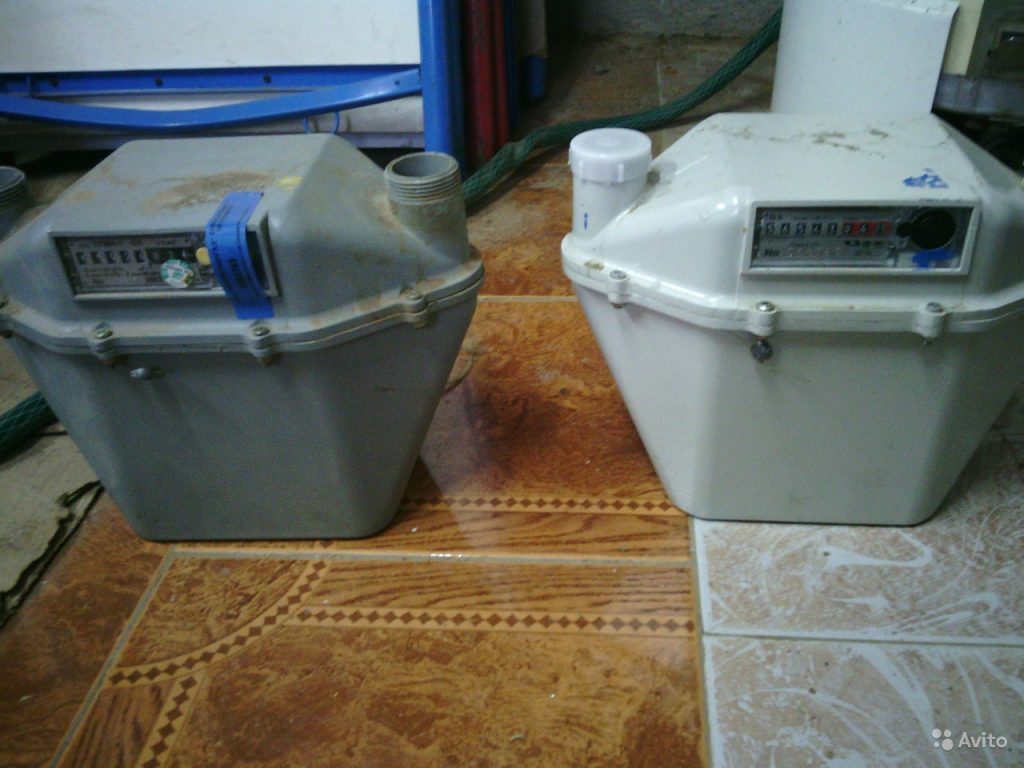

Счетчики газа СГМН 1

Счетчики газа СГМН 1

Газовый счетчик СГМН 1 G6 – популярный прибор учета за потребленным ресурсом производства Беларуси. Преимущественно, прибор используется в бытовом хозяйстве для учета неагрессивного газа. Устройство может устанавливаться на трубопровод для левого или правого входа газа. Если расходомер выбирается неправильно, при установке табло будет развернуто в обратную сторону, к стене. Есть разные модели учетного устройства СГМН 1, 2, 1 G6, между собой они отличаются диаметром условного прохода, расстоянием между трубками входа-выхода и размерами гайки.

Счетчик газа СГМН 1М G6 250, так же, как и счетчик газа СГМН 1 G6 200, выбирается для установки в частных домах, квартирах, для небольших коммерческих предприятий. Пользователь, желающий приобрести сочетание качества, надежности и адекватной стоимости, обращает внимание на счетчик газа диафрагменный СГМН 1, зарекомендовавший себя с лучшей стороны. У счетчиков G6 1 и G4 схожие технические характеристики, но есть отличия по номинальной и минимальной пропускной способности.

Технические характеристики

Газовый счетчик СГМН 1 G6 устанавливают пользователи, стремящиеся оплачивать только реально потребленный товар, а не мифические усредненные показатели.

После установки прибора учета, появляется возможность существенно экономить на оплате коммунальных счетов. Теперь пользователь оплачивает израсходованное топливо и получает реальные цифры в платежных документах. Свою популярность бытовой счетчик газа двухкамерный СГМН 1м получил благодаря функциональности, практичности и доступности. Выбирая прибор учета, изучите главные рабочие параметры и характеристики газосчетчика. Подробная информация предоставляется в техническом паспорте прибора:

  • Диаметр условного прохода – тридцать два миллиметра.
  • Оптимальная допустимая температура рабочей среды – от тридцати градусов мороза до пятидесяти градусов тепла.
  • Временной промежуток между обязательными поверками – восемь лет.
  • Масса устройства до заполнения – чуть менее четырех килограмм.

Точные результаты устройство показывает при корректной работе, обеспечении прохождения газа через прибор. Для этого модели расходомеров оборудованы двумя клапанами, позволяющими подключаться к центральной магистрали.

Есть два типа приборов учета в зависимости от места расположения клапана: слева или справа. Счетчик СГМН 1 G6 правый и левый устанавливается на прямой участок трубопровода. Соответственно модели называются лево- и правосторонними.

СГМН 1 G6

СГМН 1 G6

Параметры описание и характеристики прописаны в инструкции и паспорте, поэтому важно внимательно изучать документацию.

Электросчетчик уличный предоставляет данные на табло, на специальной шкале, отображающей кубические метры потребленного ресурса.

Главными преимуществами этой мембранной конструкции учета называют:

  • Высокую точность показаний. Устройство фиксирует реально потребленные кубометры топлива, отличается надежностью. Это подтверждается испытаниями и независимыми исследованиями.
  • Большой временной интервал между поверками – восемь лет.
  • Продолжительность службы устройства. При соблюдении правил, счетчик работает шестнадцать лет и более.

Сократить срок службы расходомера и даже вывести его из строя может применение сильного магнитного поля. Устройство учета обладает слабым антимагнитной защитой, что активно используется недобросовестными потребителями газа. Применение неодимовых магнитов останавливает вращение механизма или замедляет его. Хищение газа и искажение реальной картины потребления ресурса незаконно. За подобные действия предусмотрен штраф в крупном размере, многократно превышающем сэкономленные кубометры.

Производители на счетчиках нового образца устанавливают антимагнитную пломбу.

При воздействии на устройство магнитного поля, пломба меняет свой цвет или даже разрушается. Это является неоспоримым доказательством противоправных действий пользователя и карается законом.

Поверка

Межповерочный интервал для счетчика газа СГМН 1 G6 составляет восемь лет. Это означает, что каждые восемь лет необходимо проверять прибор на отсутствие неисправностей или некорректного расчета. Произвести поверку возможно непосредственно на дому заказчика или в газоуправляющей организации. Для этого прибор демонтируется и доставляется к специалистам. Чтобы пройти проверку и получить соответствующий документ, необходимо предоставить паспорт на счетчик.

При рациональной и правильной эксплуатации расходомера, срок его службы варьируется в пределах восемнадцати-двадцати лет. За этот период времени поверка расходомера СГМН проводится два-три раза. При обнаружении неисправностей, необходимо приобрести новый прибор учета.

Поверка

Поверка

Информация о сертификате

Качество и надежность прибора подтверждается сертификатом соответствия. Прибор внесен в перечень апробированных устройств и зарегистрирован в Государственном реестре средств измерений, разрешенных к применению. Сертификат выдан государственным комитетом по стандартизации республики Беларусь. Паспорт на счетчик прилагается к каждому прибору учета.

СерификатПотребители отдают предпочтение счетчику СГМН в силу таких особенностей прибора учета:

  • Высокий порог чувствительности.
  • Низкий уровень шума.
  • Незначительное влияние на давление ресурса в трубопроводе.
  • Способность корректно работать в широком диапазоне температур.
  • Продолжительный межповерочный период.
  • Работа с разными газовыми средами.
  • Высокая пропускная способность.

В комплект входят прибор учета, заглушки, документация.

Установка счетчика газа СГМН позволяет экономить, оплачивая реально потребленное количество ресурса. Прибор прост в обслуживании, отличается точностью и качеством.

Видео

В видеообзоре автор рассказывает об особенностях работы и устройстве газового счетчика СГМН, проводит детальный анализ технических возможностей прибора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
