Устройство оконных проемов: что это, стандарты по ГОСТу, стандартный вариант для окна в каркасном доме, заполнение пространства в кирпичной стене – Оконные проемы: 4 важных нюанса устройства

Дверные и оконные проемы в доме. Секреты выбора и правила установки.

Что обязательно должно присутствовать в конструкции любого дома? Конечно же — это двери и окна. Планирование, выбор и установка дверных и оконных проемов имеет множество нюансов. О некоторых из них мы расскажем прямо сейчас.

Стандартные размеры окон и дверей в частном доме

Размеры данных изделий во многом определяют комфорт проживания жильцов. Слишком узкие двери или маленькие окна могут стать причиной многих неудобств. Размеры окон для загородного дома, так же, как и параметры дверных проемов, регламентируются строительными нормами и государственными стандартами.

Принятые стандарты во многом облегчают вопрос проектировки здания, позволяя создать оптимальные условия эксплуатации жилого помещения.

Параметры для установки дверей

Удобство входа/выхода из помещения напрямую зависит от двух взаимосвязанных параметров:

1. Стандартные размеры дверного проема.
2. Параметры дверного полотна.

Стандартные отечественные двери обладают высотой в 1,9 или 2 метра и шириной от 0,4 до 0,9 метра. Параметры европейских моделей немного отличаются. Высота таких изделий составляет 202 и 215 см, а ширина может быть 62, 72, 82 или 92 см.

Если вы планируете установку обычных распашных дверей, чистовой проем для них должен быть на 70-80 мм больше самого полотна. Если ваши планы входит монтаж раздвижных дверей, организуйте проем на 50-60 мм меньше параметров полотна. Стоит отметить, что проемы межкомнатных дверей, как правило, меньше параметров входных.

Параметры для установки окон

Принятые нормативы для монтажа окон в частный дом, как и для балконных дверей, определяются государственным стандартом 11214-86. Согласно нормативам, ширина стандартного проема варьируется от 870 до 2670 мм, а высота составляет от 1160 до 2060 мм. Двери на балкон имеют единую высоту (2755мм), но могут отличаться по ширине: 870, 1170 или 1778 мм.

Параметры зависят от нескольких факторов:

• Площадь комнаты.
• Необходимое освещение.
• Архитектурная специфика помещения и самого здания.

В зависимости от того, какой проем для окон запланирован в доме, определяется система остекления, а также нужное количество створок и фрамуг.

Кроме того, ГОСТ регламентирует высоту подоконников, что необходимо учитывать при организации проемов.

Подоконник в спальной комнате должен находиться на высоте 700-900 мм, в кухне — 1200-1300мм. Также свои стандарты имеют подоконники для ванных и хозяйственных помещений. Для первых высота подоконника не должна быть меньше 1600 мм. Для вторых данная величина должна находиться в пределах от 1200 до 1600 мм.

Нестандартный размер оконного проема в доме

Современные технологии и предпочтения владельцев позволяют создавать такие проекты домов, в которых используются окна нестандартных форм. Окна в коттедже, размеры которых зависят от особенностей строения, могут быть треугольной, трапециевидной, полукруглой, круглой или арочной формы. Такие изделия придают дому индивидуальность, однако их планировка и установка имеет свои нюансы.

Дверные и оконные проемы для домов из разных материалов

Планировка для частного дома во многом зависит от того, из каких материалов он возведен.

Дверной и оконный проем в деревянном доме

Организация окон и дверей в деревянных постройках требует подготовки специальной конструкции(каркаса). Ее задача — компенсация усадки сруба, характерной для деревянных строений.

Для выполнения установки проемов в бревенчатом коттедже потребуется:

• Установка бруска с прокладкой для утеплителя на заранее подготовленный паз.
• Монтаж обсадной коробки.
• Обработка зазоров теплоизоляционными материалами.
• Установка дверного полотна или оконного блока в обсадную коробку.
• Декоративное оформление: установка отливов и откосов.

При установке обсады, очень важно оставить сверху зазор на случай усадки строения.

Размеры зазора во многом зависят от степени влажности используемой древесины, при этом, не превышая 6-7% от всей высоты проема. Правильно монтируемая обсадочная коробка защитит окна и двери от «выдавливания» при усадке здания.

Дверная коробка и оконный проем в брусовом доме

Организация окон и дверей в сооружениях из бруса практически не отличается от монтажа оконных проемов в бревенчатом коттедже.

Как и в первом рассмотренном случае, для установки изделий требуется организовать обсадную конструкцию.

Обсадка монтируется без капитального крепления. Для ее установки используется система «шип-паз». Благодаря такой конструкции окна и двери не деформируются при усадке дома из бруса.

При установке необходимо следить за тем, чтобы монтажная пена не соединяла обсадку со стеной. В ином случае, обсадная конструкция не сможет опускаться вместе с усадкой дома.

Двери и оконный проем в кирпичном доме

Проведение работ в домах из кирпича требует установки специальных перекрытий. В качестве них можно использовать стальной профиль, железные прутки или железобетонные перемычки.

Окно в кирпичном доме устанавливается на высоте 10 рядов кирпичной кладки. Дверной проем должен монтироваться после 2 рядов кладки из кирпича. Эти параметры рекомендованы принятыми в строительстве нормативами. Однако они могут регулироваться в зависимости от высоты возводимого сооружения.

Особенности установки для сооружений каркасного типа

Если вы собираетесь установить оконные проем в каркасном доме, необходимо учесть особенности материала зданий данного вида.

Строите по канадской технологии? Это значит, что вам необходимо использовать сдвоенные стойки. Такое решение позволит корректно распределить вес самой конструкции и вес окна без ущерба для всего строения.

В финских каркасных домах устанавливаются одинарные стойки для окон. Особый элемент каркасного дома — ригель позволит оптимально распределять вес конструкции.

Другие нюансы подбора оконных и дверных проемов

Как мы говорили ранее, организация проемов для дверей и окон требует соблюдения ряда нюансов.

К примеру, для каменных домов не рекомендуется использовать дверные полотна шириной больше 650 мм.

Установка балконного блока также имеет свои особенности. Верхняя линия балконной двери должна находиться на одной линии с верхней стороной окна. А наружная отделка пола должна превышать нижнюю линию балконного проема на 10 см.

Надеемся, что вам была полезна данная информация. Помните, что для реализации любых строительных проектов лучше обращаться к людям, имеющим профессиональный опыт в подобных вопросах.

Желаем успехов во всех ваших начинаниях!
Забалуев С.А.

Похожие статьи:

устройство по госту Проем в стене под окно

Правильное устройство оконных проемов – важная составляющая, являющаяся необходимой для любого строения. Любой жилой или хозяйственный объект оснащается окнами: без них невозможно проветривание и естественное освещение помещений. От того, насколько правильно сделан оконный проем, зависит прочность и безопасность строения. Из данного материала вы узнаете, какие оконные проемы бывают и как правильно их создавать.

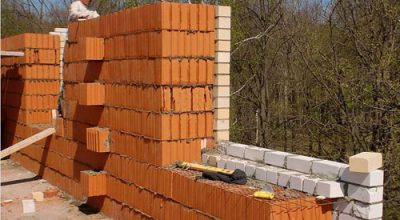

Подготовка строения

Не всегда оконные проемы создаются по мере возведения стен: иногда они получаются в результате частичного разрушения старой стены. В этом случае потребуется провести комплекс мероприятий, направленных на подготовку стен к образованию новых оконных проемов. Перемычки будут оформлены в процессе строительства. Например, кладка проема может быть выполнена из кирпича.

Основным элементом, благодаря которому удается создать оконный проем в стене, называется прогоном. Это цельный элемент, который опирается на простенки краями и играет роль своеобразного моста, на котором будет держаться остальная стена, находящаяся над будущим окном.

Для создания прогона можно использовать следующие элементы:

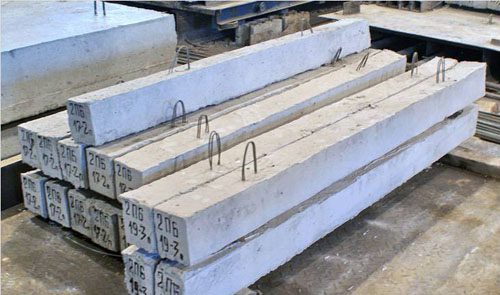

• Готовые перемычки из бетона, их выпускает большинство бетонных заводов в промышленном масштабе.

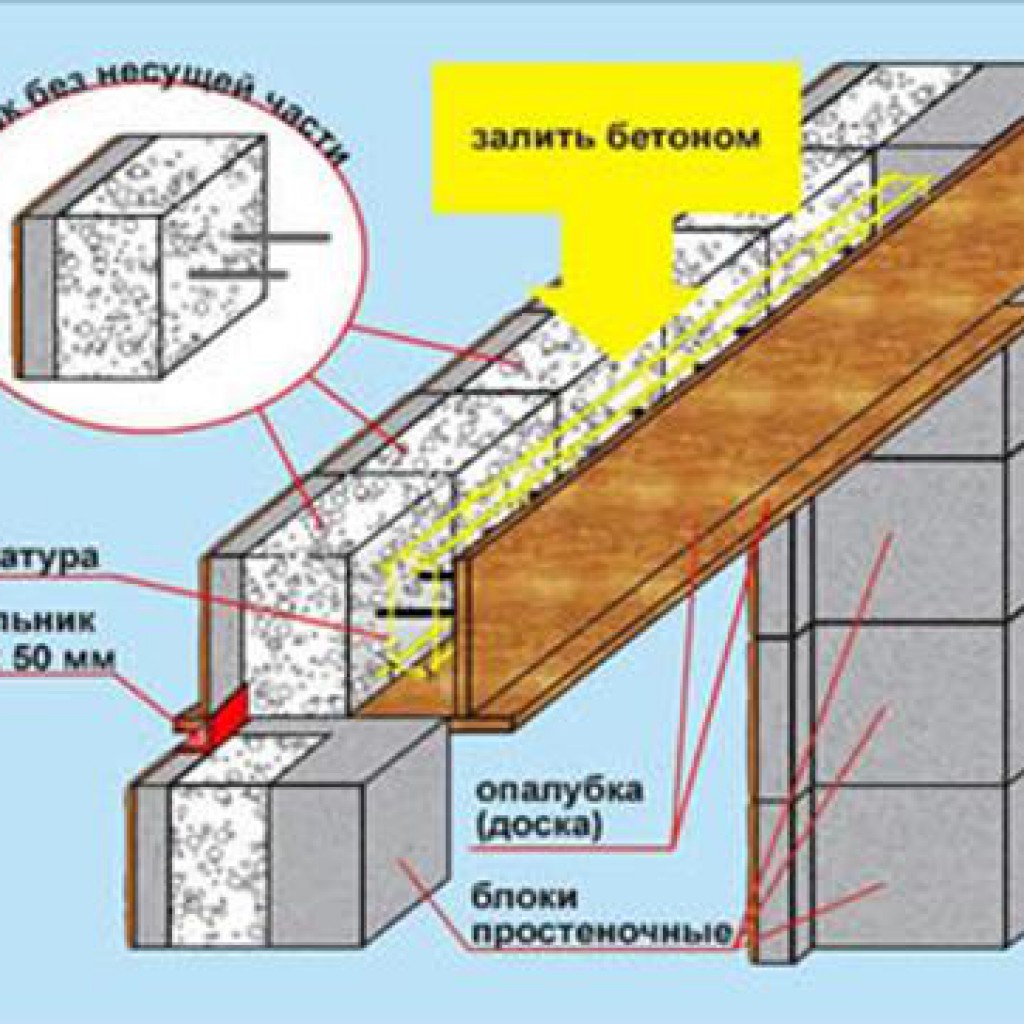

• Самостоятельно созданные бетонные перемычки.
• Швеллер из прочного металла.
• Стандартный уголок для оконных проемов.

Как выбрать материал для создания прогона?

Выбор материала должен осуществляться не из расчета того, что обойдется дешевле, а с учетом будущей нагрузки, которая на него ляжет.

Существуют материалы, способные выдержать равную нагрузку, но при этом с каким-то будет работать удобнее. Это тоже следует учесть: чем проще монтировать конструкцию, тем быстрее и дешевле вы решите свою задачу.

Для правильного выбора размера прогона и расчета нагрузки на него нужно воспользоваться требованиями СНиП. В них четко изложены величины перекрытий. Нужно также усчитывать, что прогон должен быть несколько шире самого оконного проема: так, например, если длина проема составляет 1200 мм, то прогон должен быть не короче 1600 мм.

Армирование

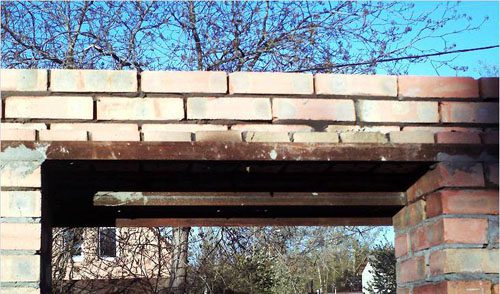

Металлические прогоны

Чаще всего при возведении строения из кирпича оконные проемы перекрывают, используя металлический швеллер. Это удобный и прочный материал, монтаж которого не отнимает много времени. Главное – правильно подобрать размер детали; отрезать лишнее можно на месте при помощи болгарки. Размер подбирается следующим образом: если простенки кладутся в полкирпича, швеллер должен быть 120 или 140 мм, если конструкция имеет простенки в кирпич, удобнее применять швеллер размером 240 или 270 мм. Это обеспечит наиболее комфортный монтаж, даст конструкции достаточную прочность.

Однако, используя металлический уголок для оконных проемов, нужно учитывать, что существуют некоторые ограничения, связанные с нагрузкой, которую можно давать конструкции. При применении уголка кладка стен и проема должны прочно связываться между собой, кроме этого, нельзя обустраивать прогоны большой длины.

Монтируя прогон из уголка, располагать его следует так, чтобы грани металла обязательно контактировали с кирпичом, который будет ставиться сверху. Максимально допустимая длина перемычек, которые создаются из уголка – 1,5 метра. Если пролет будет большего размера, кладка над ним начнет проседать из-за того, что металл прогнется.

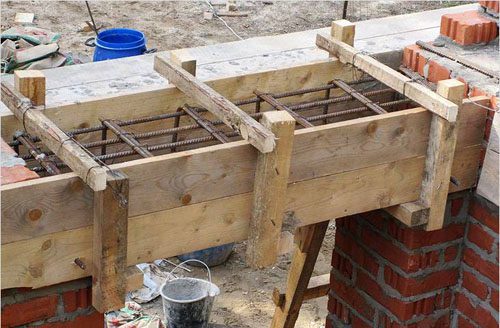

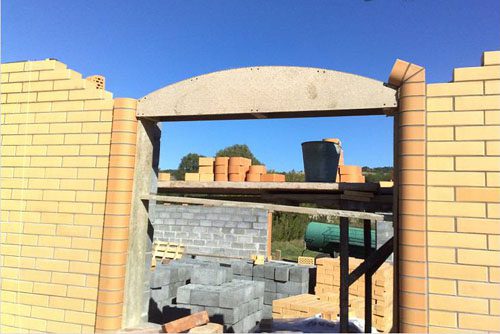

Применение перемычки из бетона

Устройство оконных проемов при помощи бетонных перем

Оконный проем в кирпичной стене

Когда требуются подобные мероприятия

оконный проем в кирпичной стене

Сделать проем в кирпичной стене может понадобиться еще и при том случае, когда на пути реконструкции здания лежит несущая её часть. Сносить и внедряться в саму конструкцию крайне нежелательно, а, значит, нужно подумать над тем, как правильно скоординировать свои желания перепланировщика. Здесь поможет создание отверстия, которое можно сделать, не ослабив при этом весь дом.

Подходим с умом

Предварительная планировка — это априори в такой работе. В первую очередь, обязательно нужно будет спроектировать, подготовить, а затем уже и установить саму перемычку. Вся нагрузка стены, расположенной над получившейся дырой, уйдет именно на неё. Дополнительно почитать про выполнение арочных перемычек можно тут.

Здесь берутся за основу такие важные моменты:

•  вид самой кладки;
•  ширину самой стены;
•  ширину потенциальной «дыры»;
•  расстояние от неё до смежных поверхностей;
•  то же самое, но до верхнего перекрытия;
•  этаж здания, в котором проводятся работы.

Чтобы определить размер, который должен содержать оконный проем в кирпичной стене, нужно также учитывать общую площадь от всей комнаты. Актуально также будет и его нахождение насчет сторон света.

Перекрытие уже готовых оконных проемов

что такое перемычки в оконном проеме

Этапы выполнения

Кирпичная кладка даже уже для готовых шаблонов должна выполняться в определённой последовательности. Они обязательно должны быть усилены специальными прогонами.

Устройство проема в кирпичной стене подразумевает создание уже вышеупомянутой перемычки. Она нужна для создания специального прогона и вполне возможна повторения в следующей интерпретации:

•  готовые бетонные варианты;
•  самодельные из этого же материала;
•  углы из металла (швеллеры).

Есть определенные правила в закладке такого проема. Они включают в себя следующие технические рекомендации:

1.  Выполняется при учете необходимости его закладки как минимум на 10 мм. На практике это делают обычно с 15-20 мм. Это означает, что при предполагаемых размеров в 1,3 метра, нужно сделать полуторный прогон (при этом закладка должна быть по метру с каждой стороны).
2. При применении швеллера при керамическом кирпиче подойдут марки уголков с габаритами 12 и 14 см. При применении строительного нужно остановиться на размерах 24 или 27 см. В случае со шлакоблочным вариантом они составят 18 или 20 см.

Если используется меньший размер, то камень необходимо будет подрезать. Так он не будет выступать над окном.

Уголки следует применять при тех условиях, когда кладка оконных проемов непременно связывается со стеночной. Сам прогон при этом должен быть небольшим.

«Перемычные» работы

оконный проем в разрезе

Разбирая устройство проемов в кирпичных стенах из керамитного вида, нужно учитывать при работе с уголком некоторые обязательные моменты. Среди них основополагающими будут следующие:

Уголок следует укладывать таким образом, чтобы он хорошо соседствовал с керамитным ложем с обеих сторон. Чем меньше будет его ширина, тем меньше должна быть и длина у самой перемычки.

Оконные проемы в кирпичной кладке тоже не должны иметь уголок более полутора метров. В противном случае, это может привести к тому, что он будет выгибаться, а кладка будет проседать. Это же может случиться и с использованием двойного ряда.

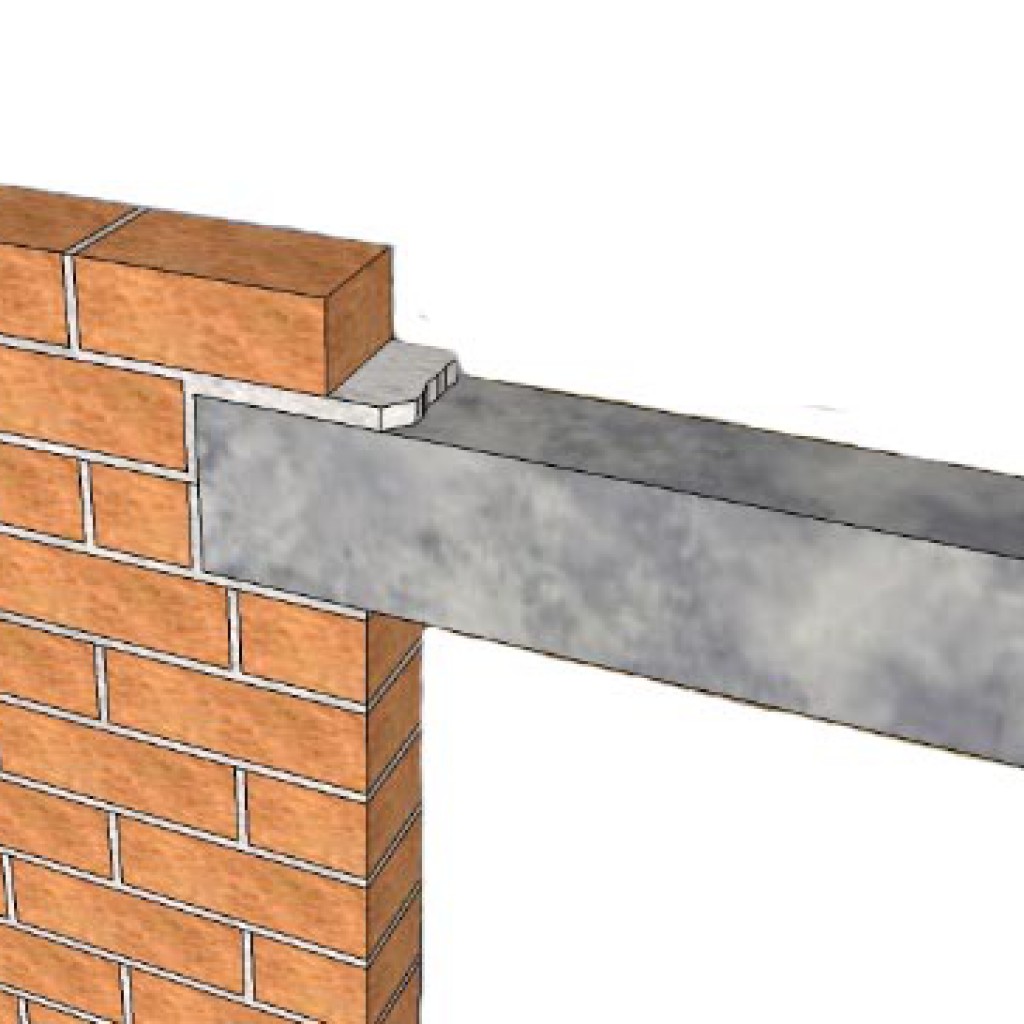

Бетонные виды

бетонные перемычки

Такие перемычки в перекрытиях могут быть как самодельные, так и стандартные. В зависимости от выбранного варианта, возможно следующее развитие событий:

1.  Используя обычный шаблонный, можно просто накрыть им отверстие. Дальнейшая кладка будет идти в обычном режиме.
2.  Однако очень часто бывает, что «глаза» у дома оказывается совсем нестандартных размеров. В этом случае перекрытие лучше приготовить самостоятельно. Для этого заливку придется выполнять прямо на месте.

Рекомендации от профессионалов

Что касается несущей стены, то лучше всего будет доверить дело профессионалам. Если же есть решимость сделать всё собственными руками, то нужно прислушаться к следующим советам:

1.  Перемычка должна монтироваться в несущей стене с расстоянием между двумя соединяющими швеллер болтами в не более чем полметра.
2. Она же должна заходить на опорные поверхности в диапазоне от 15 до 30 см.

У самих стягивающих швеллер болтов диаметр будет не меньше 20 мм.

А если это облицовка?

облицовка оконных проемов

Отделка оконных проемов кирпичом облицовочным должна быть выполнена максимально эстетично. Именно поэтому в таких случаях не используют швеллер или бетонные перекрытия. А вот широкого и металлического будет достаточно. Его обычно принято укладывать только со стороны самой несущей стены. Именно тогда он будет незаметен с фасада.

Иногда при подобных работах нужно будет подрезать выступающие части с внешней стороны — так он будет смотреться гораздо красивее. С этой целью нужно применять сухую раскладку.

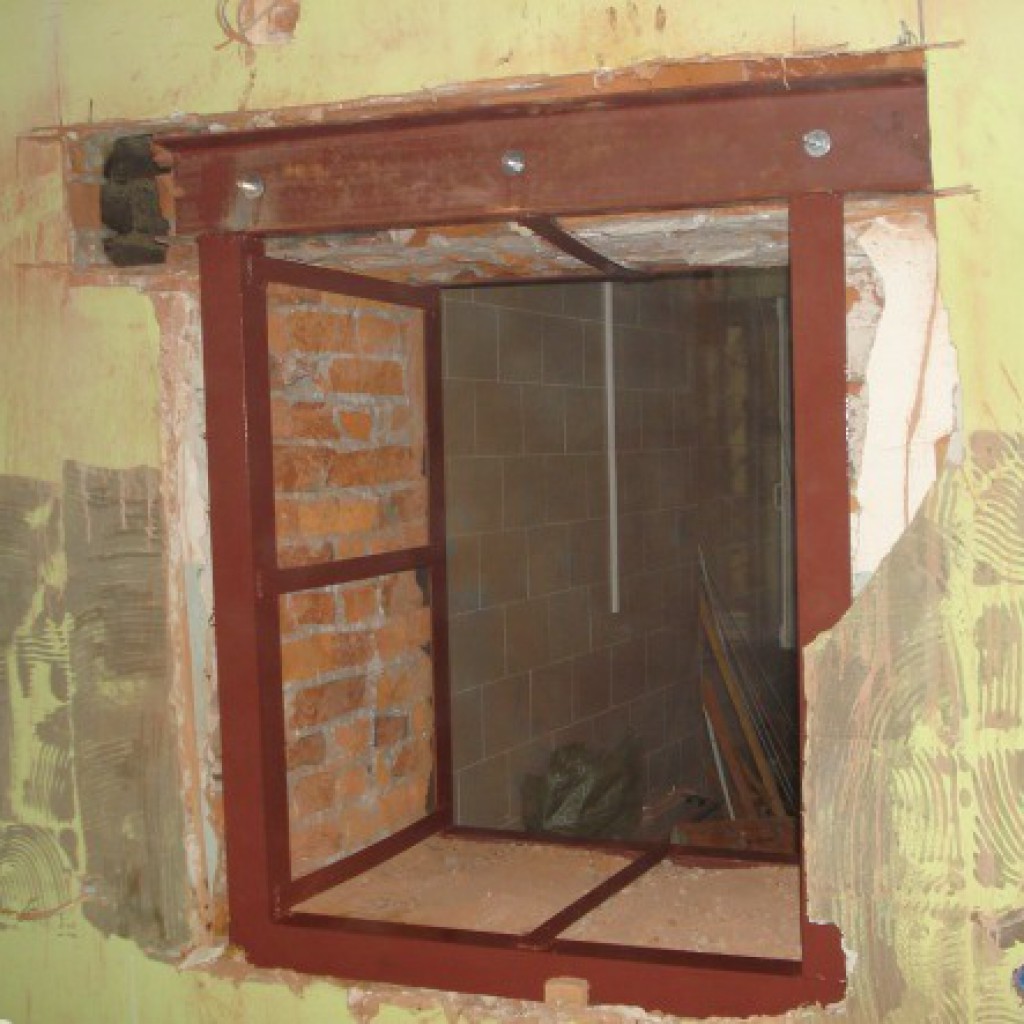

Как сделать проем в кирпичной стене

делаем проем в стене

Ситуации бывают разные. Иногда у хозяев возникает желание сделать еще одно окно в той стене, которая уже была возведена. Весь процесс должен идти по следующему алгоритму:

1.  Проводится разметка. Для этого на поверхности ставятся точки. Обычно эта работа проделывается снаружи.
2.  Устанавливается перемычка. А с каждого края к ней добавляется примерно по 15 см для того, чтобы закрепить опоры. Над «дырами» используются стальные прокатные или железобетонные варианты профилей.
3.  Монтируется опора. Происходит это на расстоянии не менее 60 см от самой стены. После этого нужно положить деревянный брус — он распределит нагрузку.
4. Отметить положения балок и на наружной части. После этого она просверливается, чтобы шпильки вошли во внутреннюю часть.
5. В получившиеся дырчатые сквозные отверстия нужно вставить шпильки. Необходимо, чтобы они выступали с обеих сторон. Затем все следует подпереть регулируемыми опорами и зафиксировать при помощи гвоздей.
6. На этом этапе нужно будет разобрать материал. Сначала при помощи инструментов (молотка и зубила) стена «обнажается» в пределах требуемой площади (прибавляется с каждой стороны, как минимум, по два сантиметра). В месте расположения перемычки разбирается кирпич и вставляется балка.
7. Снимается находящийся под перемычкой первый слой — работа идет одновременно с двух сторон. Также часть запланированного пространства освобождается от заложенного им кирпича. Откалываются образовавшиеся выступы, а края делаются более ровными (при помощи болгарки).
8. Монтируются и устанавливаются окна. Происходит их дальнейшая отделка.

Рекомендуем просмотреть видео для расширения темы:

Как правильно заложить окно кирпичом

закладываем окно кирпичом

Иногда, наоборот, требуется уменьшить их количество в доме. Если задние из указанного нами стройматериала, необходимо будет просто заложить проем кирпичом. Необходимо будет соблюдать некоторые технологии:

1.  Сделать замес густого раствора. Такая консистенция нужна, чтобы он не растрескался.
2. Очистить поверхность от загрязнений.
3. Стена грунтуется.
4. Кирпич кладется в целях экономии методом на ребро.
5. Щели заделываются строительной пеной.
6. Сверху кладутся листы пенополистирола.
7. Поверхность отделывается.

В том, как заложить оконный проем кирпичом, нет ничего сложного. Но любой из вышеперечисленных процессов очень важен: следует проводить его в соответствии с приведенными рекомендациями. При их игнорировании есть риск деформации проделанных работ и даже обрушения всего здания.
Если у вас остались вопросы — рекомендуем к просмотру видео «как заложить окна кирпичом»:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Подписывайся на наши новости Вконтакте!

Как сделать проем в кирпичной стене. Оконный проем в кирпичной стене Устройство оконных проемов

Когда требуются подобные мероприятия

Сделать проем в кирпичной стене может понадобиться еще и при том случае, когда на пути реконструкции здания лежит несущая её часть. Сносить и внедряться в саму конструкцию крайне нежелательно, а, значит, нужно подумать над тем, как правильно скоординировать свои желания перепланировщика. Здесь поможет создание отверстия, которое можно сделать, не ослабив при этом весь дом.

Подходим с умом

Предварительная планировка — это априори в такой работе. В первую очередь, обязательно нужно будет спроектировать, подготовить, а затем уже и установить саму перемычку. Вся нагрузка стены, расположенной над получившейся дырой, уйдет именно на неё. Дополнительно почитать про можно тут.

Здесь берутся за основу такие важные моменты :

• вид самой кладки;
• ширину самой стены;
• ширину потенциальной «дыры»;
• расстояние от неё до смежных поверхностей;
• то же самое, но до верхнего перекрытия;
• этаж здания, в котором проводятся работы.

Чтобы определить размер, который должен содержать оконный проем в кирпичной стене, нужно также учитывать общую площадь от всей комнаты. Актуально также будет и его нахождение насчет сторон света.

Перекрытие уже готовых оконных проемов

Этапы выполнения

Кирпичная кладка даже уже для готовых шаблонов должна выполняться в определённой последовательности. Они обязательно должны быть усилены специальными прогонами.

Устройство проема в кирпичной стене подразумевает создание уже вышеупомянутой перемычки. Она нужна для создания специального прогона и вполне возможна повторения в следующей интерпретации:

• готовые бетонные варианты;
• самодельные из этого же материала;
• углы из металла (швеллеры).

Есть определенные правила в закладке такого проема. Они включают в себя следующие технические рекомендации:

1. Выполняется при учете необходимости его закладки как минимум на 10 мм. На практике это делают обычно с 15-20 мм. Это означает, что при предполагаемых размеров в 1,3 метра, нужно сделать полуторный прогон (при этом закладка должна быть по метру с каждой стороны).
2. При применении швеллера при керамическом кирпиче подойдут марки уголков с габаритами 12 и 14 см. При применении строительного нужно остановиться на размерах 24 или 27 см. В случае со шлакоблочным вариантом они составят 18 или 20 см.

Если используется меньший размер, то камень необходимо будет подрезать. Так он не будет выступать над окном.

Уголки следует применять при тех условиях, когда кладка оконных проемов непременно связывается со стеночной. Сам прогон при этом должен быть небольшим.

«Перемычные» работы

Разбирая устройство проемов в кирпичных стенах из керамитного вида, нужно учитывать при работе с уголком некоторые обязательные моменты. Среди них основополагающими будут следующие:

Уголок следует укладывать таким образом , чтобы он хорошо соседствовал с керамитным ложем с обеих сторон. Чем меньше будет его ширина, тем меньше должна быть и длина у самой перемычки.

Оконные проемы в кирпичной кладке тоже не должны иметь уголок более полутора метров. В противном случае, это может привести к тому, что он будет выгибаться, а кладка будет проседать. Это же может случиться и с использованием двойного ряда.

Бетонные виды

Такие перемычки в перекрытиях могут быть как самодельные, так и стандартные. В зависимости от выбранного варианта, возможно следующее развитие событий:

1. Используя обычный шаблонный, можно просто накрыть им отверстие. Дальнейшая кладка будет идти в обычном режиме.
2. Однако очень часто бывает, что «глаза» у дома оказывается совсем нестандартных размеров. В этом случае перекрытие лучше приготовить самостоятельно. Для этого заливку придется выполнять прямо на месте.

Что касается несущей стены, то лучше всего будет доверить дело профессионалам. Если же есть решимость сделать всё собственными руками, то нужно прислушаться к следующим советам:

1. Перемычка должна монтироваться в несущей стене с расстоянием между двумя соединяющими швеллер болтами в не более чем полметра.
2. Она же должна заходить на опорные поверхности в диапазоне от 15 до 30 см.

У самих стягивающих швеллер болтов диаметр будет не меньше 20 мм.

А если это облицовка?

Отделка оконных проемов кирпичом облицовочным должна быть выполнена максимально эстетично. Именно поэтому в таких случаях не используют швеллер или бетонные перекрытия. А вот широкого и металлического будет достаточно. Его обычно принято укладывать только со стороны самой несущей стены. Именно тогда он будет незаметен с фасада.

Иногда при подобных работах нужно будет подрезать выступающие части с внешней стороны — так он будет смотреться гораздо красивее. С этой целью нужно применять сухую раскладку.

Как сделать проем в кирпичной стене

Ситуации бывают разные. Иногда у хозяев возникает желание сделать еще одно окно в той стене, которая уже была возведена. Весь процесс должен идти по следующему алгоритму:

1. Проводится разметка . Для этого на поверхности ставятся точки. Обычно эта работа проделывается снаружи.
2. Устанавливается перемычка . А с каждого края к ней добавляется примерно по 15 см для того, чтобы закрепить опоры. Над «дырами» используются стальные прокатные или железобетонные варианты профилей.
3. Монтируется опора . Происходит это на расстоянии не менее 60 см от самой стены. После этого нужно положить деревянный брус — он распределит нагрузку.
4. Отметить положения балок и на наружной части . После этого она просверливается, чтобы шпильки вошли во внутреннюю часть.
5. В получившиеся дырчатые сквозные отверстия нужно вставить шпильки . Необходимо, чтобы они выступали с обеих сторон. Затем все следует подпереть регулируемыми опорами и зафиксировать при помощи гвоздей.
6. На этом этапе нужно будет разобрать материал. Сначала при помощи инструментов (молотка и зубила) стена «обнажается» в пределах требуемой площади (прибавляется с каждой стороны, как минимум, по два сантиметра). В месте расположения перемычки разбирается кирпич и вставляется балка.
7. Снимается находящийся под перемычкой первый слой — работа идет одновременно с двух сторон. Также часть запланированного пространства освобождается от заложенного им кирпича. Откалываются образовавшиеся выступы, а края делаются более ровными (при помощи болгарки).
8. Монтируются и устан

Как сделать оконный проем | К-ДОМ

В каркасном доме основную вертикальную нагрузку несут стойки каркасных блоков.

Устройство окон и дверей в каркасном доме связано с уменьшением количества стоек, что вызывает увеличение нагрузок на верхнюю обвязку. Чтобы нивелировать этот эффект, оконный и дверной проемы каркасного дома должны дополнительно усиливаться.

1. Нагрузки на верхнюю обвязку каркаса

Каркасная стена построена по рамочному типу. Она состоит из одной или нескольких рам, образованных стойками, нижней и верхней обвязки. В полость каркасной рамы заложен утеплитель, закрытый изнутри и снаружи листами обшивки. Листовой материал (обычно это листы ОСП) скрепляет каркасные рамы и противодействует в основном горизонтальным нагрузкам – стойки каркаса, благодаря им (а также креплению к обвязке фундамента и потолка), остаются в вертикальном положении.

Если нижняя и верхняя обвязка обеспечивает устойчивость каркаса относительно ветровых и других горизонтальных нагрузок, то вертикальную нагрузку несут в основном стойки каркасных рам.

Эти нагрузки включают в себя:

1. Вес стропильной системы крыши
2. Вес кровли
3. Вес снега, остающегося на кровле в зимний период
4. Нагрузки от дождевых потоков, града, ветра
5. Механические нагрузки, в том числе, например, вес человека при ремонте крыши и т.д.

Общий вес кровли со снегом может достигать нескольких тонн. Рассчитано, что вес кровли может достигать трети веса всего здания.

Основными элементами, которые выдерживают такие нагрузки и передают их на фундамент дома, являются каркасные стойки.

Сама по себе деревянная стойка, выполненная из доски сечением порядка 150х50 или 100х40 мм, достаточно прочная основа и выдерживает выпадающий на нее вес кровли. Количество и шаг стоек рассчитываются с учетом вертикальных нагрузок.

Однако устройство проемов в стене для дверей и окон вынужденно уменьшает сполшность стены. Часть стоек попросту отсутствует.

Это вызывает перераспределение нагрузок. Там, где стойка отсутствует, на верхнюю балку нагрузка увеличивается, и балка стремится к прогибанию.

Даже если прогиб несущественен, если это и не приводит к разрушению стены – налицо изменение геометрии проема. Возникает дополнительная нагрузка на верхнюю часть оконной рамы, и створки окна просто заклинивает. Сразу или со временем. Дополнительной нагрузке подвержены и боковые части оконной рамы.

2. Методы усиления оконных проемов

В данной статье мы рассмотрим методы усиления оконных проемов, хотя то же самое касается и дверных проемов.

Каким же образом можно избежать изгиба верхней балки в местах соединения ее с оконной рамой? Очевидно, что нагрузка должна быть перераспределена с центральной точки верхней балки на всю ее плоскость.

Для этого участок балки (либо всю балку) усиливают за счет дополнительно продольной доски, установленной перпендикулярно плоскости балки.

Такая дополнительная доска называется ригелем.

Как рассчитать толщину и длину такой балки, чтобы минимизировать эффект отсутствия одной или нескольких стоек?

В первую очередь это зависит от формы оконного проема. Он может быть стандартным – под стандартный оконный блок, а может и иметь нестандартную форму – например, для устройства окна на мансарде, где стены и потолок идут под уклоном.

3. Виды ригеля

Различают два основных вида ригеля

• Канадский ригель, усиливающий каждый оконный проем
• Финский ригель, усиливающий всю верхнюю балку

Ригель по канадской технологии представляет собой дополнительную опору, устанавливаемую непосредственно над оконным проемом. Ее называют также хидером, что, собственно, является разновидностью ригеля.

Ригель (хидер) перераспределяет нагрузки от верхней балки и передает ее на боковые стойки. При этом боковые стойки оконного проема также усиливаются за счет набитых на них дополнительных досок.

Внизу оконного проема также устанавливается ригель – для передачи нагрузки от самой оконной рамы и стеклопакета на обвязку фундамента. Следует отметить, что сам оконный пакет имеет существенный вес. Нижний ригель подпирается снизу дополнительными короткими стойками. Если оконный проем расположен достаточно низко от верхней потолочной балки, над ригелем также устанавливают дополнительные стойки.

Кроме того, в канадском варианте усиливаются стойки, прилегающие к проему. Это делается за счет прибивания дополнительных досок к основным стойкам.

В финском варианте усиливается вся верхняя опорная балка. Для этого используется ригель в виде длинной доски – в ширину всей стены. Если не хватает стандартной 6-метровой доски, ригель может быть составным. Место стыка не несет дополнительных нагрузок, так как они действуют на весь ригель целиком.

Финский вариант предпочтителен тем, что значительно упрощает всю работу по усилению каждого оконного проема. Так же он не требует дополнительного усиления стоек, прилегающих к проему.

Однако, сам по себе монтаж длинного ригеля под потолком тоже задача не из легких.

Ригель обычно врезают в стойки каркаса заподлицо – снаружи или изнутри. Более прочное соединение имеет место при внутренней врезке, но это делает невозможным поднятие отдельных ячеек каркасной рамы, и в основном используют внешнюю врезку ригеля.

4. Установка оконных проемов нестандартной формы

Как сделать проемы под нестандартные – скошенные или округлые – оконные блоки?

В каркасном доме сделать это значительно проще, чем в монолитных домах из кирпича или бруса.

Имеющийся оконный проем усиливается дополнительными диагональными вставками, соединяющими боковые стойки и ригели.

5. Особенности утепления оконных проемов

Изменение расположения стоек требует изменения и схемы утепления, ведь предполагается, что утеплитель закладывается в каркасную раму по всей ее протяженности.

Однако принципиальной разницы в утеплении оконных проемов и все стены нет.

В канадском варианте, утеплитель режется на куски, соответствующие полостям, образованным нижними или верхними стоками.

Сдвоенные боковые стойки требуют усиленного утепления, так как за счет увеличения общей ширины стойки, являются мостиками холода.

В финском варианте утепление полностью аналогично утеплению стены без проема. Отсутствие утеплителя в самом проеме компенсируется теплосберегающими свойствами самого оконного стеклопакета.

Естественно, необходимо обратить внимание на заделку неизбежно возникающих при установке оконных блоков щелей – их нужно тщательно запенить или заложить теплоизолирующим материалом.

6. Заключение

При правильном расчете количества стоек каркасной стены и достаточном усилении оконных и дверных проемов стойкость дома и его теплосберегающие свойства не изменятся.

Все эти расчеты, как правило, заложены уже в проекте дома. Необходимо только строго следовать ему при работе.

Установка окон в проем своими руками: пошаговая инструкция

Если вы планируете заменить или вставить новые окна, вам нужно изучить процесс установки. Всё зависит от того, как вы будете производить монтаж окон: либо своими руками, либо привлекая стороннюю фирму. Чтобы сделать демонтаж и установку конструкции, требуется примерно 4 часа, если вы не имеете опыта в этом деле. У работника фирмы, который делает это часто, такая работа займет не больше часа. Но установка окон с поворотно-откидным механизмом самостоятельно требует владения строительными навыками.

Комплектация оконной системы

Прежде чем приступать к монтажу, необходимо разобраться в нюансах и деталях. Для начала стоит узнать все названия частей и материалов. Главная несущая часть – это рама. В варианте пластиковых окон ее производство осуществляется из пластикового профиля, который может быть однокамерный, двухкамерный и т.д. В центре конструкции размещается специальная вставка для обеспечения жесткости. В пластиковых системах эта вставка сделана из пластика, в металлопластиковых применяется металл.

Кроме того, профиль разделяют на классы: премиум, стандарт и эконом. Все профили, изготовление которых происходит на заводе, подчиняются определенным стандартам. Если вы хотите сделать выбор в пользу хороших поворотно-откидных окон, возьмите класс стандарт. По цвету чаще всего встречаются белые окна, однако могут быть использованы и другие цвета: под дерево, коричневые. Изделия из цветного профиля будут дороже белого.

Составные части пластикового окна

Конструкция окна из пластика включает в себя следующие детали:

• рама – главная конструкционная часть;
• если у вас большое окно, чаще всего оно разделяется вертикальной перегородкой, их может быть несколько – все зависит от выбора конструкции;
• часть, которая неподвижна, называется глухой, а та, что открывается – створкой;
• стеклопакеты могут быть с разными свойствами, например, тонированные, энергосберегающие, армированные, с использованием инертного газа. Кроме того, они бывают однослойными, двухслойными, трехслойными или многослойными – выбор велик;
• для того чтобы стёкла надежно держались, их прижимают штапиком, который представляет собой тонкую пластиковую планку. Для герметичности применяется резиновый уплотнитель, чаще всего черного цвета;
• всегда используется фурнитура – это особый набор поворотно-откидных механизмов, которые помогают открывать-закрывать створки и обеспечивать различный функционал;
• кроме того, необходимы уплотнители, чтобы обеспечить герметичность всей конструкции;
• на внутренней части рамы делаются вентилируемые отверстия для дренажа, которые прикрыты колпаками. Влага, образующаяся при перепаде температурного режима на улице и внутри комнаты, попадает через них наружу;
• еще одной частью конструкции является отлив – он монтируется снаружи, и подоконник, устанавливаемый изнутри;
• части, расположенные сбоку от рамы, отделывается откосами.

Можно ли установить окно самому

Существует мнение, что установка окон в доме или квартире – довольно сложная процедура. Нужно сказать, что это не так. Что нужно знать при установке? Для выполнения этих работ не нужны специальные профессиональные инструменты и оборудование, огромный опыт. Процедура включает в себя два основных момента:

• демонтаж старого оконного блока;
• установка нового окна.

Если говорить о времени, необходимом для выполнения работ, то для первого этапа потребуется примерно полтора часа. Установка окон своими руками займет меньше трех часов. Нужно сказать, что, если всё же вы решили сделать выбор в пользу услуг специалистов, тогда следует потребовать от них определенных гарантий.

Если вы устанавливали поворотно-откидные окна самостоятельно, это лишает вас гарантии. В таком случае необходимо приобретать конструкции непосредственно у производителя, который долгое время работает на рынке, имеет хорошие отзывы от клиентов. Если вы решите купить однокамерные или двухкамерные окна в зимний период, то всегда можете рассчитывать на значительную скидку.

Когда приобретается окно у фирмы, которая осуществляет и монтажные работы, то заказчик имеет гарантию на фурнитуру порядка 5 лет. При самостоятельной установке можно получить гарантию непосредственно у производителя, то есть в месте покупки.

Для того чтобы была сделана установка окон в кирпичном доме, шлакоблочном, газоблочном или квартире, предварительно нужно сделать заказ поворотно-откидной или глухой конструкции у производителя, а для этого необходимы точные замеры.

Пошаговая инструкция для правильного замера

Когда вы будете делать заказ, у вас потребуют указать следующие размеры: ширину и высоту конструкции, ширину и длину откоса и подоконника.

Прежде чем приступать к измерению, не упустите важный момент – какого вида у вас проём: с четвертью или без. Посмотрите внимательно на проем окна: если наружная часть уже, значит, перед вами проем в четверть. Измерение производится следующим образом: необходимо замерить самую узкую часть, промерить нужно будет в нескольких местах, найти наименьшее значение, прибавить к нему 3 см. Высота указывается так как есть. Если ваш проем ровный, тогда измерения делают так: измерив ширину, отнимается 3 см; измерив высоту, минусуется 5 см. Читайте подробную статью о замере окон.

Чтобы определить размеры подоконника, нужно к ширине проема внутри окна прибавить примерно 10 см. Для отлива делается то же самое, только по наружной части окна. Ширину для подоконника каждый подбирает для себя самостоятельно: лучше, если он будет выступать немного за батарею.

Кроме того, делая заказ, нужно определиться, из каких составных частей будет выполнена ваша конструкция: какие варианты двух-, трех- или одностворчатых окон вам необходимы, как они будут открываться, с какой стороны располагается глухарь. Не забудьте определиться с типом фурнитуры (ручки, замки, механизмы проветривания).

Если вы заказываете несколько конструкций одновременно, то ширина всех проемов может быть разной, однако высота должна быть одинаковой, выбрать необходимо самый маленький размер. Обратите внимание на то, что оконные проемы могут располагаться от пола на разном расстоянии. В квартирах от пола до окна примерно 80 см, тогда как на балконе окна могут быть от пола. Размещение в частном доме может вообще быть любым на усмотрение хозяев.

Особенности замеров для остекления балконов

Для определения ширины стеклянной конструкции, необходимо замерить в длину ту часть балкона, на которую будет производиться установка балконного окна, отминусовать по 7 см с каждой из сторон. Это расстояние потребуется для монтажа углового профиля, к которому прикрепляются конструкции боковых элементов балкона. Высоту рассчитывают как расстояние от опоры до крыши на балконе или на лоджии, при этом нужно вычесть допуск 3 см для зазора.

Если остекление балконов будет сделано от пола, то замерять высоту нужно, соответственно, от пола до крыши. Боковые элементы измеряют аналогично, только по ширине минусуется 7 см для углового профиля и 3 см для зазора со стеной дома. Читайте подробнее об панорамном остеклении балконов и лоджий.

Как правильно сделать замеры окон в загородном доме

Для правильного измерения размеров конструкции в частном доме, выбейте с обеих сторон часть откосов. Очень часто оказывается, что оконный проем намного превышает то окно, которое в него установлено. Это значит, что при демонтаже конструкцией одновременно извлечется и часть материалов, которыми было заполнено пространство.

Подготовка к установке оконной конструкции

После того как вы вынете старое окно, нужно будет осмотреть получившийся проем, извлечь все части, которые могут отвалиться или разрушиться, при наличии выпирающих элементов их следует сбить. Затем зачистить проем от мусора строительного происхождения и пыли. При наличии больших углублений лучше их замазать цементом. Можно также все обработать грунтом.

Закончив работу с проемом, нужно подготовить окно ПВХ, установка которого предстоит. Для этого необходимо вынуть створки окна, если оно глухое – стеклопакеты.  Если ваша рама имеет небольшие габариты, то установить ее можно, не вынимая стеклопакеты и створки. Наружную часть рамы стоит освободить от пленки, которая ее защищает.

Руководство по технологии установки

Готовое пластиковое окно заносится в проем, ставится на опорные колодки и выравнивается по горизонтали. После этого при помощи уровня окно выставляется по вертикали и закрепляется в таком положении распорными колодками.

Монтаж как глухих окон, так и с открывающимися створками, происходит одинаково. Существует два варианта монтажа окон: с распекачкой конструкции и без. При применении первого варианта в раме сверлятся отверстия насквозь, через которые вбиваются в стену анкерные болты. Такой метод отличается большей сложностью и наибольшей надежностью.

Если установка производится без распекачивания рамы, окно крепится с применением специальных анкерных монтажных пластин, которые прикрепляют к профилю, а затем к стене. Такой вариант выполняется быстрее. Однако нужно учитывать, что при значительных нагрузках ветра рамную конструкцию может перекосить или она может провиснуть. Если принято решение монтировать на пластину, стоит выбрать толстые, широкие варианты. Обратите внимание, на то, что, если регион, в котором вы живете, отличается сильной ветровой нагрузкой или предстоит монтаж окон на высоте, тогда стоит применить вариант с распекачиванием рамы.

Существуют нюансы по размещению окна в проем. Если стены выполнены из пеноблоков, кирпича, шлакоблока, газосиликата или бетона, то рама размещается в глубину на 2/3 от внутренней толщины проема. Если утепляют стены пенопластом, тогда крепление нужно производить до утеплительного слоя. При утеплении и облицовке кирпичом производится монтаж окна в зоне утеплителя.

Необходимо соблюдать последовательность установки:

• вставив раму, выставляют ее в уровень, применяя опорные и распорные колодки;
• далее крепят к стене;
• после установки конструкции необходимо произвести сборку окна;
• затем нужно проверить нормальную работу створок и всех механизмов, для этого откройте и закройте окно;
• после того, как всё проверено, створки необходимо плотно закрыть и выполнить герметизацию зазора вокруг конструкции. Для этого применяют монтажную пену.

Однако нужно помнить, что при прямом контакте с солнечными лучами и внешней средой материал теряет свои свойства и разрушается. Чтобы его защитить, необходимо создать надежный барьер с обеих сторон запененного зазора, это может быть специальная пленка, которую необходимо приклеить на наружной и внутренней части окна. После высыхания пены необходимо выполнить отделку откосов с обеих сторон (наружная, внутренняя) конструкции. Открывать окно можно спустя сутки после задувания зазора пеной.

Чтобы была выполнена правильная установка как отливов на окна, так и подоконников, следуйте несложным правилам:

• отлив монтируем снаружи в специальную прорезь в раме или крепим к ней на саморезы;
• подоконник устанавливается следующим образом: необходимо подрезать его с краев так, чтобы он вошел по ширине в проем окна и уперся в торец подставочного профиля;
• уровень выравнивается при помощи специальных подкладок, после чего пространство под подоконником задувается пеной или заполняется раствором.

По принципу описания выше производится установка окон на балконе или на лоджии, в кирпичные или бетонные стены. Однако учитывайте, что весь вес оконной конструкции будет нести на себе парапет, поэтому нужно его усилить.

Ошибки, которые можно допустить при установке окон

Существует ряд моментов, на которые стоит обратить внимание при монтаже конструкции, чтобы она имела длительный срок использования:

• нельзя выполнять монтаж окна штапиками наружу, так как это уменьшает противовзломность конструкции, поскольку штапик легко можно вытащить и снять стеклопакет;
• внимательно нужно отнестись к выравниванию конструкций в уровень во время установки окна, иначе открывание-закрывание створок будет затруднительно;
• обязательно нужно защитить монтажную пену от попадания прямых солнечных лучей во избежание ее разрушения;
• неправильным будет выбор фиксации рамной конструкции только монтажной пеной: обязательно необходимо произвести крепление к стене, иначе она может просто вывалиться.

Соблюдая все правила установки, можно успешно смонтировать оконную конструкцию самостоятельно, а если вы обратитесь за услугами к профессионалам, то сможете проконтролировать их работу на любом этапе.
