Устройство питьевого колодца

Системы водоснабжения садовых участков бывают различные. Если устраивается водопроводная сеть с водонапорной башней, то все работы выполняет специализированная организация. Но нередко застройщики сами заботятся о снабжении водой своих участков. Способов забора воды из подземного источника, родника или водоема немало.

Для питья можно использовать воду только из подземных источников, да и то лишь с глубины свыше 10 м.

Если вода добыта из открытого водоема или из неглубокой скважины, ее пригодность для питья надо проверить в санэпидемстанции.

Конечно, проще всего подвести воду к участку, если вблизи есть родник или озеро.

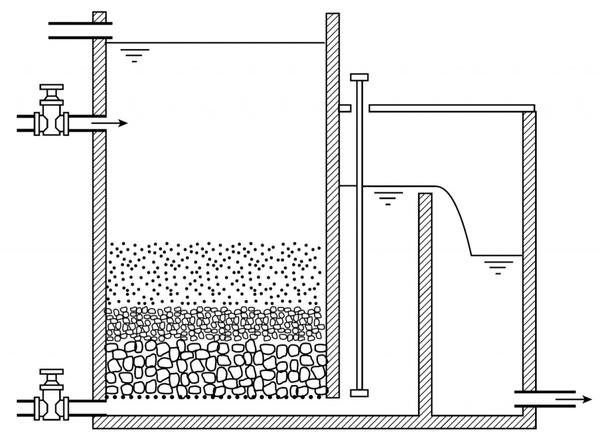

На берегу делают фильтр из бочки, на дно которой укладывают гравий, крупнозернистый песок. В озеро погружают насос и по трубам подают воду на участок или в дом.

Но так как многие садовые участки расположены далеко от воды, застройщикам приходится бурить водозаборные скважины или делать шахтные колодцы.

Колодец целесообразно размещать на стыке двух или даже четырех участков. Такое решение позволит сократить затраты на его сооружение и сэкономит площадь участка.

Чтобы определиться, где копать колодец, на какую глубину, есть ли вода, ее количество — делают пробное бурение. Иногда по видам растений, их состоянию можно определить наличие водоносного горизонта. Например, если на участке растут ива, ольха, орешник, значит, подземные воды находятся на глубине 2—5 м. Если хорошо принялись калина, бузина — вода расположена на глубине 5—10 м.

Иногда место прохождения водоносного, горизонта узнают с помощью лозы.

В старину, чтобы определить, на какой глубине располагаются грунтовые воды, пользовались следующим приемом.

Комок обезжиренной, промытой в мыльном растворе и высушенной шерсти укладывали на расчищенную от дерна землю, сверху клали свежеснесенное яйцо и накрывали глиняным горшком, а затем прикрывали пластинами из дерна.

Утром, после восхода солнца смотрели: если шерсть яйцо покрыты росой, значит вода близко. Если яйцо сухое, а шерсть влажная — вода глубоко. Если шерсть и яйцо сухие — воды нет или она очень глубоко.

Этим приемом можно пользоваться только в устойчивую сухую погоду.

И еще несколько примет нахождения воды. Если в самое сухое летнее время среди пожухлой растительности встретится зеленая полянка — наверняка где-то под ней вода. Над водоносными местами толкутся после захода солнца комары и мошки. В местностях, где нет озер, рек, прудов самый густой туман появляется к вечеру там, где прячется вода. Поиском ее можно заняться даже зимой: проталины или наледи на снежном покрове выдают скрытый под землей источник.

Итак, вода найдена. Надо приступать к устройству колодца.

Лучшее время для рытья колодца — ранняя осень, когда уровень стояния грунтовых вод наиболее низкий.

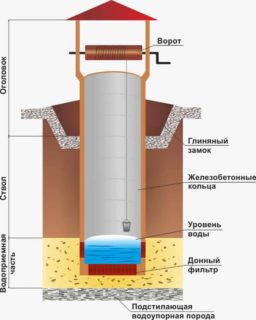

При относительно неглубоком залегании вод — до 20 м делают шахтные колодцы. Их сооружают, как правило, ручным способом. Но копать колодцы своими силами небезопасно, поэтому лучше приглашать специалистов. Укрепляют колодцы деревянным срубом или бетонными, асбестоцементными кольцами.

Шахтные колодцы наиболее простые, поэтому их всюду великое множество. Их глубина обычно не превышает 10—20 м. Обычно сруб заглубляют в водоносный горизонт на 1—2 м, но если требуется много воды, а водоносный слой беден, сруб лучше не углублять, а расширить внизу.

Чтобы водоем всегда оставался чистым, на дно насыпают слой гравия или щебенки толщиной 20—30 см.

Для шахтного колодца можно использовать как дерево, так и бетонные кольца. Выбор древесины — немаловажная часть подготовительной работы. Дубовые плахи хорошо сохраняются в воде, но поначалу портят ее вкус. Поэтому перед укладкой их желательно притопить в проточной воде на два-три месяца.

Считается, что на нижние венцы сруба лучше брать сухую выдержанную древесину ольхи, ивы, березы, а дубовые плахи кладут на один-два венца выше уровня воды.

Заготовки венцов из бревен необходимо отесать, с будущей внутренней стороны прострогать рубанком, а с внешней очистить от коры.

Венцы должны плотно примыкать друг к другу, поэтому древесину применяют сухую. Между собой венцы соединяют шипами — по два сверху и снизу.

Во время прикидочной сборки венцы обязательно метят. Опустить сруб будет легче, если один или два нижних венца сделать немного шире принятых габаритов и усилить их режущими полосами из стали. Это позволит срезать неровности грунта на стенках шахты. Сруб должен опускаться строго вертикально. Иногда перед посадкой сруба устраивают направляющие, чтобы при опускании он не перекосился. Для этого к стенкам шахты крепят с помощью длинных гвоздей толстые доски или стесанные жерди (так называемые салазки).

Независимо от того, какой грунт выбирают из шахты, пространство между нею и стенками сруба надо заполнить сухой глиной, особенно последние 1,5 м до уровня земли. Глина укладывается и вокруг колодца в радиусе 1,5—2 м. Это гидрозамок; он нужен, чтобы защитить водоем от попадания надпочвенных вод. На тщательно утрамбованную глину можно уложить камень-плитняк, кирпич либо залить поверхность бетоном или асфальтом.

Головка сруба должна подниматься над уровнем земли на 0,9—1,0 м. Ее плотно обивают с наружной стороны досками, чтобы через щели не проникала пыль.

Головку сруба закрывают крышкой на петлях или задвижкой, перемещающейся в пазах брусков-направляющих.

Если нет возможности сделать деревянный сруб, делают колодец из бетонных колец. Кольца можно использовать стандартные, а можно и сделать самому.

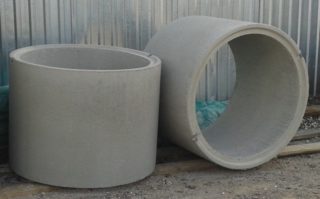

Кольца бывают диаметром 800—1000 мм с толщиной стенок 90—120 мм. При использовании арматуры толщина стенок может быть уменьшена — от 50 до 90 мм.

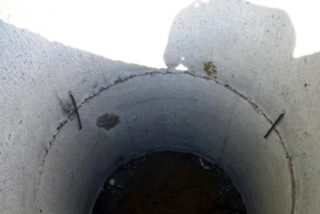

Железобетонные кольца армируют стальной арматурной проволокой. Для вертикальных стержней (их ставят 4—6 штук) берут проволоку диаметром 8—12 мм, а для горизонтальной перевязки — 6—8 мм. Два диаметрально противоположных вертикальных стержня арматуры загибают, чтобы образовались ушки-петли, за которые поднимают кольцо. Чтобы эти стержни не выдернулись при подъеме, их нижние концы изгибают буквой Г. После установки колец на место ушки спиливают.

Кольца изготавливают в опалубке, состоящей из двух цилиндров — внешнего и внутреннего. Расстояние между цилиндрами зависит от необходимой толщины кольца. Цилиндры опалубки собирают обычно из досок. Причем сплошную деревянную форму делать не обязательно: доски можно размещать с зазорами, а затем обшивать кровельным железом, пластмассой, или фанерой. Плотный картон или фанеру рекомендуется покрыть масляной краской и хорошо высушить. Чтобы формы легче снимались с изделия, их покрывают тонким слоем смазки. После этого части наружного цилиндра устанавливают на деревянный щит и прочно скрепляют планками на гвоздях. В наружный цилиндр строго по центру вставляют внутренний. В пространство между цилиндрами, точно соблюдая одинаковый зазор между стенками, вводят арматурный каркас. Между каркасом и цилиндрами размещают четыре клина для удержания арматуры в заданном положении. После этого заготавливают водный раствор цемента, песка и гравия. На 1 часть цемента марки не ниже 400 берут 2-3 части песка, перемешивают и добавляют 4-5 частей (от объема цемента) мелкого гравия или щебня. Чем однороднее перемешана масса, тем прочнее получается бетонная смесь. Затем добавляют воду и снова все перемешивают. Воду при необходимости доливают, чтобы масса приняла вид густого теста. Полученный раствор укладывают в пространство между цилиндрами слоями не более 100 мм и тщательно уплотняют трамбовкой. После укладки слоя клинья поднимают на 150—200 мм, чтобы место, которое они занимают, также было заполнено бетоном.

Через 3-4 дня изделия можно освобождать от формы.

Иногда заливку можно производить и раствором сметаноподобной густоты. Но в этом случае изделия должны находиться в опалубке 6-7 дней.

После снятия формы заготовку выдерживают на щите еще 3-5 дней, смачивая водой три-четыре раза на день.

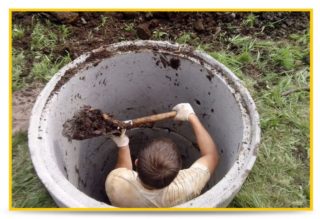

Устанавливают кольца так. Прежде всего роют на возможно доступную глубину шахту, более широкую, чем внешний диаметр кольца. Стенки шахты укрепляют, если слабый грунт, дно выравнивают.

Опустив строго вертикально первое кольцо, засыпают грунт между ним и стенкой шахты и уплотняют его. На первое кольцо ставят второе и так далее.

Воду из шахтного колодца поднимают ведром с помощью ворота, ручного или электронасоса. Колодец с насосом должен иметь внутри сруба две плотно закрывающиеся крышки: одну на уровне поверхности земли, другую — на 0,75 м выше. Это необходимо для утепления насоса на зиму.

Дно колодца рекомендуется посыпать слоем крупнозернистого песка и мелкого щебня или гравия (эта посыпка служит фильтром).

Если возникает необходимость, почистить колодец от ила (обычно это делают в конце зимы), надо принять все меры предосторожности во избежание несчастных случаев. Прежде чем опуститься в колодец, надо проверить, не скопился ли там углекислый газ. Для этого в колодец опускают зажженную свечу. Если огонь не гаснет, газа нет. В противном случае колодец надо в течение 20—30 мин вентилировать вытяжным вентилятором.

Когда вы определили, что в колодце нет газа, можно опускаться в него. Работать лучше вдвоем. Одного обвязывают прочной веревкой, а другой (или другие) страхуют. Если для спуска используется лестница, ее надо вычистить и промыть, а уходящие в воду концы нарастить свежевыструганными брусками. Тот, кто будет опускаться в колодец, должен надеть хорошо вымытые резиновые сапоги. Причем надевать их надо непосредственно у колодца, стоя на чистой подстилке.

Сверху вниз сперва чистят стенки шахты, а затем придонную часть, заменяя гравий или Щебенку на новые, предварительно вымытые.

Стенки колодца обметают, собирают упавший в воду мусор, после чего краскопультом или кистью обильно покрывают стенки дезинфицирующим раствором.

Его заранее готовят так: 300 г хлорной извести заливают небольшим количеством воды и размешивают. Получившуюся жидкую кашицу вливают в емкость с водой объемом 10 л, тщательно перемешивают и несколько часов отстаивают. Верхнюю, прозрачную часть получившегося концентрированного раствора сливают в стеклянную, плотно закрывающуюся посуду и хранят в темноте до момента применения.

После обмазывания стен составом сруб закрывают деревянной крышкой на 10—12 ч, а лучше на сутки. Затем поступающую в колодец воду вычерпывают до тех пор, пока не исчезнут запах и привкус хлора.

Колодец можно оформить так, что он будет служить украшением участка. Над срубом рекомендуется сделать навес. Умельцы оформляют деревянными или металлическими кружевами и колеса ворота, и навес, со вкусом выполняют резьбу сруба. Очень красиво, когда оставляют естественным цвет дерева.

Возле колодца можно поставить скамеечку, дорожку вымостить булыжником. Некоторые садоводы возле колодца делают небольшой плетень.

Водозаборные скважины (трубчатые колодцы) более гигиеничны и надежны в санитарном отношении. Их бурят ручным способом с помощью змеевика, долота, желонки до глубины 30—40 м (для большей глубины используют станки механического бурения). Если колодец делают в неустойчивом грунте, обязательно применяют обсадные трубы.

Вокруг трубчатого колодца также следует устроить глиняный замок.

Когда скважина будет пробурена до необходимой глубины, в нее опускают рабочую трубу с фильтром (сетчатым, проволочным) и устанавливают насос.

Простейшим фильтром может служить мытый крупнозернистый песок или гравий.

Если вода для питья непригодна, применяют различные фильтры, выпускаемые промышленностью — УГ-1, УГ-10, «Родничок».

Насосы бывают ручные и электрические (желательно иметь оба). Электронасос устанавливают в начале скважины. На поверхности его можно устанавливать при глубине залегания воды до 9 м. При большей глубине — до 12 м — надо сделать приямок и в него опустить насос. С более глубоких водоносных слоев воду получают с помощью погружного насоса.

Необходимо помнить, что перед пуском любого электронасоса прежде всего в его корпус надо залить воду, затем включить двигатель и открыть вентиль.

В бурении скважин существует масса трудностей. Одна из них — это отсутствие буров.

Если грунтовые воды залегают не слишком глубоко, скважину можно попытаться пробить без буровой установки. Вручную в землю забивают трубу, ставят ручной или электрический насос — и вода на участке.

Есть и более простой способ устройства водозаборной скважины без применения обсадной трубы, бура, желонки. Требуется лишь труба диаметром 1", по которой затем будет подаваться вода.

Забивается труба (и тем самым образуется скважина) с помощью составной штанги, состоящей из двух отрезков стального прута диаметром 20 мм и длиной по 2,5 м, с резьбой М14 на концах. Эту штангу опускают внутрь трубы (фильтра) и упирают в приваренный к фильтру конус. Фильтр надо установить по отвесу вертикально.

Два человека берутся руками за штангу, поднимают ее вверх и резко опускают, т.е. бьют. Удар штанги приходится на конус.

Когда фильтр заглубится, на его резьбовую часть наматывают пропитанную краской паклю, затем наворачивают муфту, а в нее — следующий кусок трубы длиной 2—2,5 м.

Забив на глубину 3—6 м, проверяют, есть ли вода в скважине. Берут ведро воды и вливают в трубу (штангу при этом не вынимают). Если вода стоит в трубе, значит до водоносного горизонта еще не дошли. Пробивают еще 1 м и снова проверяют. Когда вода начинает быстро уходить в трубу, следовательно, найден водоносный горизонт.

Теперь надо вытащить штангу и навернуть на скважину ручной насос. После откачки двух-трех ведер мутной воды обычно идет чистая.

Чтобы подвести воду к дому, прокладывают трубы на 0,5 м ниже глубины промерзания грунта. Ширина траншеи для водопровода не менее 0,5 м. Водопроводные трубы прокладывают с учетом рельефа местности, соблюдая постоянную глубину заложения. При этом трубам придают уклон 0,001 по направлению к выпуску, чем обеспечивается опорожнение сети и выпуск из нее воздуха.

Чтобы создать давление в системе, не обязательно делать открытый водонапорный бак на чердаке дома. Правда, он хорош тем, что создается относительно постоянный напор, всегда есть запас воды. Но такой бак имеет большую нагрузку на перекрытие, существует вероятность загрязнения воды. Поэтому рекомендуется установить гидропневматический бак в подвале дома.

Баком может служить большой бидон, бочка; важно, чтобы он был герметичным. К баку прикрепляют манометр.

Материалы взяты со страницы: http://hoz-block.narod.ru/Kolodtsi.htm

Питьевые колодцы для воды и основные виды

Из глубины веков до нашего времени дошел деревенский пейзаж с украшенным резьбой деревянным домиком над колодцем, возле которого собираются жители не просто набрать прохладной мягкой и вкусной воды, а поделиться последними новостями. И, как говорится, себя показать, и на других посмотреть. Питьевые колодцы не утратили своей актуальности и в наши дни, когда даже в малоэтажной застройке современных городов, не говоря уже о деревнях и поселках, можно увидеть аккуратные колодезные домики, снабжающие живительной влагой своих владельцев, независимо от того, имеется на участке централизованный водопровод или нет.

Что такое колодец?

Колодец – это гидротехническое сооружение шахтного типа, позволяющее добывать грунтовые воды в необходимом для хозяйственной деятельности количестве при помощи ручных подъемных приспособлений. Традиционная шахта выкапывалась вручную и укреплялась деревянным срубом, замененным позднее бетонными кольцами. Над шахтой устанавливался ворот с прикрепленным на тросе ведром, при помощи которого и поднимали воду на поверхность.

При незначительной глубине очень часто используется рычажный подъемный механизм, получивший нарицательное имя «журавль». Изобретение «журавля» уходит во времена Древнего Египта, когда коромысловые подъемные механизмы использовались в шадуфах для подъема воды на орошаемые поля. Вода в колодец поступает из первого водоносного горизонта, располагающегося в самых разных породах, что требует выполнения некоторых обязательных правил как при устройстве шахты, так и при дальнейшей эксплуатации.

Виды колодцев

В зависимости от способа наполнения и залегания водоносного горизонта различают несколько типов этих гидротехнических сооружений:

  • Ключевой. Место сбора обустраивается непосредственно в месте выхода воды на поверхность на границе пластов грунта с различной водопроницаемостью;
  • Шахтный. Представляет собой выкопанную ручным способом шахту, доходящую до водоносного горизонта и изолированную от попадания талых вод и механического мусора;
  • Трубчатый или абиссинский. Все сходство с традиционными видами водозаборов начинается и заканчивается словом «колодец». Представляют собой скважину из труб малого диаметра, забиваемых в верхний водоносный горизонт;
  • Конденсационный. Влага, накопившаяся в теплой воздушной массе, оседает на холодных горных породах и накапливается в специальной гидроизолированной емкости.

Ключевой колодец

Ключевые колодцы, устраиваемые в местах естественного выхода грунтовых вод на поверхность, делятся на два вида – восходящие и нисходящие.

В восходящем вода прибывает из-под земли под постоянным небольшим напором и скапливается в естественной или специально оборудованной емкости. Для удаления излишков воды емкость снабжается переливным устройством, поддерживающим оптимальный для забора стандартным ведром уровень и обеспечивающим необходимую самостоятельную очистку емкости от возможных загрязнений.

Нисходящий оборудуется защитной стенкой со специальным каналом для стекающей в водоприемник воды. Из-за большего загрязнения примесями в подпорной стенке устраивается своеобразный фильтр, где оседает большинство взвешенный частиц, что обеспечивает на выходе из колодца кристально чистую воду. Чтобы не размывался склон, оборудуется русло для стекания излишков и свободного подхода к источнику.

Рекомендуем к прочтению:

Шахтный колодец

Наиболее распространенный вид колодцев, устраиваемых на водоносных горизонтах, залегающих на глубине около 25, а иногда и более метров, в непосредственной близости от жилых построек.

В зависимости от качества грунтов различается несколько видов шахтных колодцев:

  • Глиняные колодцы, где почти вся шахта устраивается в слое плотной глины, а водозаборный горизонт может находиться непосредственно в глине или в слое глиняного или песчаного плывуна;
  • Песчаные колодцы, устроенные в слое песка различных фракций, расположенных на уплотненном слое или песчаном плывуне;
  • Болотные колодцы на торфяниках с неглубоким залеганием грунтовых вод с использованием природного песчано-торфяного фильтра.

Глиняные колодцы с капиллярным наполнением за счет воды, просачивающейся по мельчайшим капиллярам, позволяют получить в достаточном количестве мягкую и вкусную воду, наиболее подходящую для питья. Недостаточная на начальном этапе производительность такого колодца со временем значительно увеличивается в результате размывания капиллярных каналов. Устраиваемый от начала и до конца в плотной глине колодец наиболее прост при изготовлении и не требует особенных навыков от строителей. Неопытные строители, копая глиняный колодец, могут пропустить напорный водоносный горизонт с поистине живой водой и копать шахту дальше до плывуна.

Глиняные колодцы до плывуна сложны в изготовлении и в некоторых случаях не позволяют получить кристально чистую воду. Ствол шахты зачастую искривлен и состоит из 10 колец, нижнее из которых полностью погружено в слой жидкой глины. В поднимаемой из колодца воде всегда присутствует большое количество мельчайшей глиняной взвеси, делающей её мутной, и только если отбирать воду аккуратно в небольших количествах, можно добиться высокой прозрачности.

Еще один сложный в изготовлении глиняный колодец питается из песчаного водоносного горизонта, расположенного сразу за глиняным стволом шахты. При достаточно большом количестве воды у этого сооружения столб достигает 1,5 метра, разовый забор не должен превышать четверти высоты этого столба, иначе вода вначале станет мутной, а затем колодец может просто заполниться песком и пересохнуть.

Колодцы, устраиваемые на песчаных грунтах, – это лотерея, где с большой долей вероятности строительство может закончиться неудачей. Невозможно без специальных знаний и навыков построить песчаный колодец. Попробуйте вставить трубу или прут в мокрый песок и через некоторое время вынуть его обратно. Так и колодезные кольца зажимаются мокрым песком «намертво». Постоянное наличие песчаной взвеси портит качество воды и не дает возможности пользоваться насосом, быстро выводя его из строя.

Устраиваемые на болотах колодцы, как правило, неглубокие, а вода в них имеет едва уловимый запах сероводорода, который быстро улетучивается после подъема ее на поверхность. Основная сложность при эксплуатации этих сооружений – снижение пучинистых нагрузок грунтов, способных разъединить кольца ствола шахты, и утепление верхней части ствола в зимнее время.

Независимо от типа грунта, шахтный колодец бывает полным или совершенным, неполным или несовершенным и колодцем с дополнительной камерой, зумпфом, для создания запаса воды. Первый наполняется в основном через донный фильтр и имеет небольшой столб воды. В полном наполнение происходит в основном через стенки, но заполнен он значительно больше. В колодце с зумпфом запас воды самый большой, что позволяет использовать его в местах со значительным водопотреблением.

Конденсационный колодец

Колодцы конденсационного типа – сооружения, выделяющие влагу из перегретого воздуха и собирающие её в специальном резервуаре. В настоящее время используются редко. В станице Тамань Темрюкского района до сих пор действует конденсационный колодец, построенный около 300 лет назад во времена османской империи. Вихревые потоки влажного воздуха охлаждаются, проходя через помещения колодца до отрицательных температур, и отдают накопленную влагу, стекающую по керамическим трубам. Конденсационный колодец – поистине монументальное сооружение, высота и диаметр которого составляли 6-8 метров.

Рекомендуем к прочтению:

Несколько слов о водоносных горизонтах

Самая важная часть – та часть шахты, где происходит накопление воды. При проходке шахты обязательно встречается несколько водных горизонтов, а какой их них использовать, зависит от компетентности мастера.

Самый верхний горизонт, так называемая верховодка, – это та влага, которая собирается в плодородном слое, практически на поверхности почвы и может включать значительное количество примесей и загрязнений. Не предназначена для питья и может использоваться в технических целях.

Нажимной или капиллярный горизонт, наполненный самой мягкой водой, пригодной для питья. Из-за малой проходимости капилляров колодцы в этом слое обладают недостаточным дебетом и могут пересыхать в засушливое время года. Проходные водные горизонты – настоящие подземные реки, находящиеся в постоянном движении. Колодцы на проходных водах обеспечат своего владельца качественной питьевой водой в количестве, достаточном для обеспечения жизни и полива прилегающего участка.

Рядом с проходными водными горизонтами встречаются карманы со стоячей водой, и если попасть в такой карман, источник будет безнадежно испорчен.

Иногда попадают в напорные водяные пласты, мгновенно заполняющие шахту и обеспечивающие значительные объемы потребления. Из такого колодца можно выкачивать воду при помощи насоса без риска заиливания его донной части.

Заключение

На первый взгляд, нет ничего сложного в проходке шахты и установке обсадных колец при устройстве колодца. Сразу хочется предостеречь, что приниматься самостоятельно за работу без необходимых знаний и навыков не следует. Работа очень тяжелая и опасная. Возможно обрушение неукрепленных стенок шахты, а сколько неприятностей доставляет даже опытным мастерам борьба с плывунами.

Не следует доверять работу различного рода «строительным бригадам», обещающим сделать все быстро и качественно. Только опытные мастера смогут изготовить долговечный питьевой колодец с чистой, пригодной для питья водой. Останется только сделать красивый домик и лавочку, на которой можно присесть и отведать свежей воды.
