Устройство фонтанов – схема водоснабжения, гидравлический расчет, поэтапное строительство,типы насадок для фонтана.. Строим фонтан своими руками. как построить фонтан на участке своими руками, в нашей статье

Содержание

Устройство фонтана, как же работают фонтаны. Схемы, описания, составляющие, принцип работы

Фонтан – гидротехническое сооружение, предназначенное для перемещения водных масс в замкнутом или открытом цикле. Примерно так, звучит научное определения понятия «фонтан», которое характеризует основные функции данной архитектурной формы. В большинстве случаев, это небольшой искусственный водоём, выполняемый как вровень с поверхностью, так и виде надстроек.

Основные составляющие фонтана

Для обеспечения функционирования фонтана и выполнения основной его задачи (перемещение водных масс) необходимо наличие достаточного количества воды. Для этих целей, используются специальные водные резервуары (кессоны) пополняемые из природных (озеро, река, пруд) или искусственных источников водоснабжения (центральный водопровод).

Обустройство данных сооружений относится к задачам высокой сложности и выполняется специализированными организациями. Материал кессона достаточно разнообразен и зависит от возможностей Заказчика – бутилкаучуковая пленка, формовочная глина, бетонные кольца, полихлорвиниловые или стальные ёмкости (нержавейка). Что касается самой фонтанной чаши, то здесь выбор невелик и ограничивается технологией – бетон, композитные материалы или нержавеющая сталь. В редких случаях, при неограниченном бюджете, могут использоваться мрамор, бронза или её сплавы.

Перемещение воды

Перемещение воды – важный вопрос, требующий серьёзного и профессионального подхода. В данном случае, вариантов может быть несколько, от наиболее простых – имитация естественных родников или ручейков, до сложных архитектурных форм – колокол или каскад. В данном случае всё определяется типом выбранной фонтанной насадки, которая и формирует общий водный поток. Однако не стоит забывать о таком немаловажном моменте, как «привод» — насосная станция, которая обеспечивает достаточное давление в системе при использовании тех или иных типов распылителей.

Наиболее простой, но менее эффективный вариант – погружной насос, оборудованный непосредственно в самом фонтане. Преимущества – простота монтажа, недостаток – низкая производительность. Более сложный, но и более производительный тип установок – центробежная насосная станция. Устанавливается в специально отведённых местах, обычно – вблизи кессона. Несмотря на то, что данный проект будет значительно дороже его эффективность в разы выше, что позволяет реализовывать достаточно сложные проекты.

Итак, подведём итог. Фонтан – водный резервуар, насосы для фонтана и насадки для фонтана. Всё остальное, не что иное, как оболочка и полезные дополнения, позволяющие реализовать эстетическую и технологическую стороны проекта.

Деталировка (подробное описание) фонтана

Бассейн

Небольшие чаши изготавливаются из самых разнообразных материалов и по различным технологиям – композитные, пластиковые, металлические и даже деревянные. Что до больших сооружений, для них существует единая технология – ЖБИ конструкции. К слову, проектируя большие архитектурные формы, Вам не обойтись без помощи профессионалов. Только опытные проектировщики смогут обеспечить корректное положение всех составляющих, скрывая технические моменты архитектурными дополнениями.

Насосная станция

В данном случае, речь идёт о помещении для насоса, установленного вне пределов водного бассейна. По технологии, это должно быть подземное помещение, расположенное ниже уровня воды в фонтане. Желательно, оборудование собственной системы канализации и отвода воды, в случае возникновения аварийной ситуации.

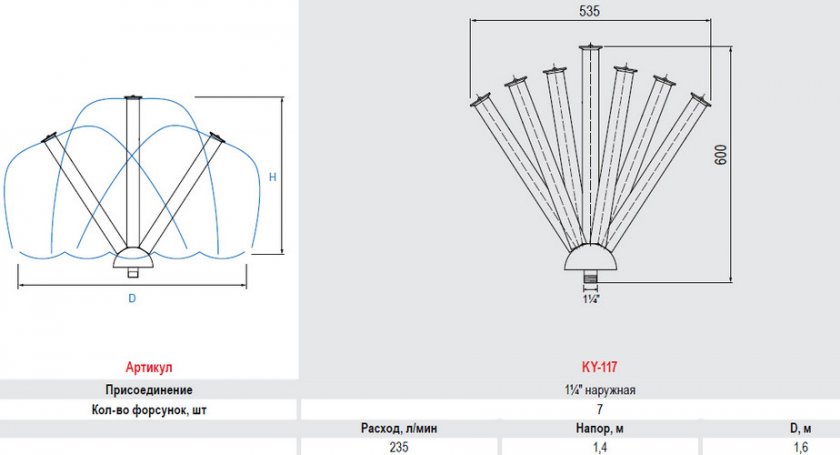

Насадки и дополнения

Поскольку фонтанная насадка не всегда есть произведение искусства, но является неизменной частью в создании единой композиции, некоторые типы распылителей могут инсталлироваться в другие архитектурные и ландшафтные формы. Данный элемент тесно связан со всей структурой (мощность насосной станции, диаметры труб, общая архитектурная структура).

Насос

Насос для фонтана — это «сердце». Именно он определяет функциональность всей формы и обеспечивает корректное исполнение заданных параметров. В частности, обеспечивает стабильное давление в системе, позволяющее гарантировать целостность водной композиции.

Фильтрующий элемент

Фильтр – важнейшая составляющая, позволяющая продлить срок эксплуатации насосной станции и фонтанных насадок. Дабы продлить срок службы самого фильтра, а также увеличить интервалы между плановыми очистками, рекомендуется увеличить общую площадь водозабора.

Фитинги

В миру – «гильзы». Специальные втулки, позволяющие завести трубопровод через дно или боковые стенки бассейна. Выполняются из материалов, устойчивых к коррозии (нержавейка, томбак и т.д.), что позволяет вмуровывать их непосредственно в бетон. Для бассейнов из пластика, применяются специальные зажимные фланцы.

Всасывающий трубопровод

Часть трубопровода, обеспечивающая подачу воды из кессона к насосной установке. Выбор диаметра трубы, осуществляется путём расчётов и подбирается в соответствии с производительностью насоса, при этом скорость проходящего потока не должна превышать 2м/с.

Задвижка

Запорная арматура, предназначенная для отсечки воды на всасывающий или питающий трубопровод в период проведения ремонтных работ.

Питающий трубопровод

Обеспечивает подачу воды от насоса к фонтанным насадкам. Диаметр трубопровода рассчитывается для насосной установки и должен обеспечивать стабильный проток воды, со скоростью движения до 2м/с.

Распределитель

Узел распределения. Обеспечивает перенаправление водного потока к отдельным фонтанным насадкам.

Дренажная арматура

Система водоотвода, позволяющая контролировать уровень воды в фонтане, обеспечивая отток дождевых вод, а также обеспечивает полное опорожнение бассейна на период зимних заморозков.

Донный слив, оборудованный системой грязеочистки

Сливная канализация, работающая в паре с дренажом. Предназначена для аварийного или сезонного спуска воды. Оборудована фильтром, который предотвращает засорение системы канализации.

Арматура для автоматического контроля уровня воды

Встраивается в боковую стенку бассейна и позволяет, как добавлять, так и отводить воду.

Арматура для закачивания воды

Монтируется в нижней точке бассейна. Предназначена для закачивания воды. Отличается высокой надёжностью, что подтверждено сертификатом европейского стандарта DIN 1988.

Переливной трубопровод

Переливная станция, позволяющая организовать эффективное водоотведение в случае атмосферных осадков. Может использоваться, как для бассейнов, так и для фонтанов. В случае применения в общих бассейнах, диаметр трубы должен быть не менее 100 мм.

Переливной трубопровод с арматурой

Переливная конструкция, оборудованная системой обратной подачи воды, что позволяет использовать её для контроля уровня, как в случае его повышения, так и в случае понижения.

Сливной трубопровод

Система слива, оснащённая грязевым фильтром. Может использоваться, как в фонтанах, так и в общих бассейнах, при условии, что диаметр трубы будет не менее 100 мм. Предназначается для планового или аварийного спуска воды.

Трубопровод подачи

Система для пополнения воды в фонтанах. Используется в паре с автоматической системой контроля уровня воды. Встроенный фильтр, позволяет очищать закачиваемую воду от механических и органических включений.

Электромагнитный клапан

Запорная арматура, совмещённая с системой автоматического контроля уровня воды. Предназначена для закачивания чистой воды.

Фитинг для кабельного ввода

Герметичная вставка, предназначенная для прокладки кабельно-проводниковой продукции сквозь стенки или дно чаши фонтана.

Защитная труба для кабеля

Защитный элемент, позволяющий предотвратить механические повреждения силового кабеля. Облегчает монтаж, демонтаж и обслуживание кабельно-проводниковой продукции.

Клеммная коробка

Пост разводки и подключения кабельно-проводниковой продукции. Предназначен для обслуживания силовых и оперативных сетей.

Шина защиты кабеля

Дополнительный защитный элемент, предупреждающий повреждение кабельно-проводниковой продукции.

Подводная подсветка

Набор для оборудования освещения водной толщи в ночное время суток. В паре со светофильтрами, позволяет создавать поистине феерические композиции, способные поражать воображение.

Система электронного управления

Система автоматического контроля, оборудованная на базе единого управляющего блока. В её состав включены все необходимые устройства, обеспечивающие корректную эксплуатацию фонтана при отсутствии вмешательства со стороны человека. В частности, установлена система защиты электрооборудования, оборудована автоматическая система управления основными процессами (слив, долив, аварийное откачивание воды), а также системы освещения и распределения водных потоков.

Крышка-решетка

Защитная конструкция, обеспечивающая защиту основных узлов и элементов автоматического управления фонтаном. В частности, используется для предотвращения несанкционированного вмешательства в электрооборудование, защищая его от механических повреждений.

На этом всё. Обладая необходимыми знаниями, Вы сможете спроектировать фонтан, ещё до начала его обустройства. Тем не менее, хотим ещё раз напомнить народную мудрость – «Дело мастера боится», т.е. поручая эту работу мастерам, Вы гарантированно обречены на успех. Более того, только профессионал поможет сэкономить Ваше время и деньги, подобрав наиболее оптимальный и доступный по средствам вариант проекта.

Цены на фонтаны

Различная подстветка для фонтанов

Фильтры для бассенов

Технология строительства городских фонтанов

В наше время неуклонно возрастает спрос на фонтаны: садовые, городские, парковые, внутри кафе, торговых центров и частных владений. Первые городские фонтаны появились в Древней Греции. Поначалу в поселениях древние греки строили красиво обрамленные резервуары с естественным наполнением, которые служили источником питьевой воды. Позднее такие резервуары выкладывали мрамором или мозаикой, украшали античными статуями, совмещали с водяным органом, водяными часами или кукольными фигурками, движущимися под воздействием струек воды. Фонтаны стали не только источником питьевой воды, но и излюбленным местом отдыха горожан.

Родоначальницей изготовления первых искусственных фонтанов можно по праву считать Римскую Империю. Именно древние римляне впервые применили знания о сообщающихся сосудах, что позволило им устанавливать фонтаны в любом месте, будь то городская площадь, маленький дворик или дворцовые палаты.

Со временем фонтаны эволюционируют и уже в эпоху Возрождения становятся величественным декоративным украшением целых архитектурных ансамблей. Создавая фонтанные сооружения, лучшие средневековые мастера зачастую находили хитроумные решения, заставляя взлететь воду на огромную высоту. Непревзойденное мастерство средневековых архитекторов, украшающих фонтанные комплексы богатым архитектурным декором, позволило человечеству лицезреть всю красоту и мощь гармоничного единения камня и воды.

Новую страницу в фонтаностроении открыл пражский инженер Франтишек Кржижик, когда в 1891 году при строительстве фонтана он впервые, используя электричество, применил подсветку струй. В своем творении пражский мастер умело использовал потрясающую игру камня, воды и света, их особые свойства преломлять, отражать, двигаться, образовывать четкую горизонтальную поверхность.

Прошли века, но, как и прежде, современные городские фонтаны – это не только гармоничное единение инновационных технологий, высококачественных материалов и архитектурных решений, но и великолепное украшение города. Искусно вплетая в реальность нестареющие античные мотивы, изысканность декора, изящество и грацию каменных форм, городские фонтаны способны преображать пространство, создавая удивительную чарующую атмосферу сказочной магии.

Городские фонтаны – это великолепное украшение городской архитектуры, которое придает особый шарм и неповторимость паркам, скверам, площадям и фасадам городских зданий. Перевоплощенный руками художника камень становится живописным архитектурным элементом и изысканной «оправой» для воды, который сможет оживить пространство городского ландшафта и подарить жителям города потрясающую феерию волшебства незабываемых ярких эмоций. Фонтаны – это душа города, его настроение и характер. Умело вписанные в пространство, фонтаны являют собой завершающий аккорд городской архитектуры, гордость горожан, характер и философию родного города.

В своде правил по строительству и проектированию нет раздела, который касается конкретно строительства городских фонтанов. Но на основе опыта есть рекомендации, которые необходимо соблюдать во время проектирования и строительства данного объекта. Вот основные из них.

Для начала необходимо определиться с высотой и объемом водных картин. В случае уличных фонтанов, максимальная высота струи должна быть меньше расстояния до краев чаши. Данная рекомендацияпозволяет избежать разбрызгивания и потери воды и позволяет зрителям комфортно находиться вблизи фонтана.
Глубина классического городского фонтана должна не превышать 65 см. Очень маленький уровень не позволит насосам полноценно функционировать, а завышенный – усложнит проектирование технологического оборудования. Кроме того, большая глубина опасна для детей, которые могут случайно упасть в чашу фонтана.
Правильно подобранное место способно облегчить обслуживание и увеличить срок службы оборудования. Располагать фонтан необходимо подальше от деревьев, поскольку опадающая листва, иголки, экскременты птиц могут сильно загрязнить воду и техническое оборудование.
Для круглосуточной работы фонтана и легкости его обслуживания следует учесть наличие в системе трубопроводов для осуществления наполнения, перелива, подпитки и опорожнения чаши.
Желательно, чтобы электрический щит управления находился на минимальном расстоянии от чаши фонтана.
Необходимо выбрать подходящий насос подводный или сухой установки. В последнем случае лучшим решением будет одноступенчатый нормально всасывающий центробежный консольный насос CronoNorm-NLG с осевым всасывающим и радиальным напорным патрубком немецкой компании WILO.

Он полностью соответствует Директиве ErP (Energy-related Products) о проектировании электропотребляющей продукции, которая предусматривает необходимость оценки расходов на используемое сырье и энергопотребление оборудованием в течение всего жизненного цикла изделия – от производства до утилизации.

Цель ErP состоит в том, чтобы установить новые нормы эффективности использования энергии, уменьшить потребление энергии и другие отрицательные воздействия на окружающую среду.

Wilo-CronoNorm-NLG выпускается с бронзовым или чугунным рабочим колесом и скользящим торцевым уплотнением, изготовленным из различных материалов. Насос стандартно изготавливается из чугуна и предназначен для рабочего давления до 16 бар. При номинальных диаметрах патрубков от 150 до 300 мм и диаметре рабочего колеса до 400 мм он способен перекачивать до 1600 м3/ч при напоре до 105 м.

Технические данные и преимущества Wilo-CronoNorm-NLG

Допустимый диапазон температур перекачиваемой воды: от -20 до 120 °C
Сетевое электропитание: 3-фазная сеть переменного тока, 400 В, 50 Гц
Класс защиты электродвигателя IP55, позволяющий применять насос во влажном помещении насосной камеры фонтана
Снижение эксплуатационных затрат благодаря оптимизированному рабочему колесу и высокому КПД насоса
Скользящее торцевое уплотнение с принудительной промывкой
Сменные щелевые уплотнения

Принципы фонтанной технологии определяются ее целью — привести в движение воду. Чтобы привести в движение воду и создать красивую, привлекательную водную картину, прежде всего, необходимо иметь достаточное количество воды. Фонтанные чаши в большинстве случаев сооружаются из железобетона, но они могут быть также из пластика или из нержавеющей стали. После того как вопрос о водном резервуаре решен, необходимо найти способ приведения воды в движение и правильно выбрать тип водного сооружения.

Движение воды может быть едва заметным — в виде течения в пруду, бегущего ручейка, бурлящих пузырьков родника, либо в виде многокаскадного фонтана, прозрачного водяного колокола, мощного фонтана или низвергающегося водопада.

Когда определена водяная картина и, соответственно, подобрана фонтанная насадка или комбинация насадок, необходимо подобрать «движущую силу» — фонтанный насос. Простейшим решением будет установка в чаше фонтана погружного насоса. Но городские фонтаны в подавляющем числе случаев используют вариант с «сухой» установкой центробежного насоса вне чаши. Такой насос обычно устанавливается ниже уровня дна фонтана в насосной камере или подвальном помещении и соединяется с фонтаном посредством подающего и обратного трубопроводов.

Фонтанное сооружение требует наличия трех основных элементов: водного резервуара, фонтанной насадки и насоса. Все остальные конструкционные элементы фонтанного сооружения служат для украшения фонтана, а также для упрощения управления и обслуживания.

Водный резервуар городского фонтана, как было сказано выше, обычно делают из железобетона. Важными критериями являются геометрические размеры чаши по отношению к высоте фонтана, а также глубина фонтана и уровень воды в нем. Все необходимые устройства должны быть помещены в специальное углубление на дне и закрыто решеткой.
Насосная камера необходима для того что бы вода поступает к насосу под действием силы тяжести. Таким образом, насос должен быть установлен ниже уровня воды. Для этого также подходят подвальные и нижние помещения зданий, но они должны иметь, по крайней мере, сток в канализацию.
Фонтанные насадки формируют водяную картину. Скульптуры, декоративные элементы и трубопроводы также входят в эту группу. Технические данные по потребности в воде и требуемому давлению должны приниматься в расчет на начальной стадии планирования системы трубопроводов и при выборе насоса.
Фонтанный насос является движущей силой и сердцем любого фонтанного сооружения. Мощность насоса зависит от высоты водяных струй, характеристик насадок, а также от суммы возможных потерь в трубопроводах, распределителях воды и соединениях. Как показала практика, мощности насоса Wilo-CronoNorm-NLG хватает для реализации любых замыслов строителей городских фонтанов.
Защитный фильтр, который устанавливается на всасывающей трубе, предохраняет насос и насадки от засорения. Чтобы увеличить интервал между чистками, площадь поверхности фильтра должна быть достаточно большой. Кроме того, можно установить параллельно несколько защитных фильтров. Существует несколько типоразмеров защитных фильтров на всасывающую трубу.
Фитинги для прохода через дно и стенки бассейна служат для гидроизоляции проходов всасывающего, подающего, а также других трубопроводов. Они выполнены из коррозионностойких материалов (нержавеющая сталь или пластик) и герметично вмонтированы в бетон с помощью стальных фланцев.
Всасывающий трубопровод позволяет центробежному насосу сухой установки Wilo-CronoNorm-NLG перекачивать воду из чаши фонтана или водного резервуара. Принимая во внимание, что скорость потока не должна превышать 2 м/сек, диаметр трубопровода должен соответствовать производительности насоса.
Задвижка закрывает всасывающий или подающий трубопровод, например, во время ремонта или демонтажа насоса, а также для регулирования потоков.
Подающий трубопровод направляет воду от насоса к фонтанным насадкам. Принимая во внимание, что скорость потока не должна превышать 2 м/сек, диаметр трубопровода должен соответствовать производительности насоса.
Распределитель потоков воды осуществляет разделение потока воды на несколько ответвляющихся потоков.
Арматура перелива/слива позволяет избыточной (дождевой) воде сливаться из бассейна в дренажную систему. При демонтаже переливной арматуры происходит опорожнение бассейна.
Донный слив с грязевым фильтром в сочетании со спускным вентилем служит для опорожнения бассейна. Он часто используется вместе со встраиваемой арматурой долива/перелива. Навинчиваемый грязевой фильтр предотвращает попадание крупных грязевых частиц в дренажный трубопровод.
Встраиваемая арматура долива/перелива герметично встраивается в вертикальную стенку чаши фонтана. Она используется для слива избыточной (дождевой) воды в дренаж, для заполнения фонтана и добавления свежей воды, а также для установки датчика уровня воды для автоматического контроля уровня воды.
Арматура для подачи свежей воды герметично вставляется в дно чаши и служит для заполнения фонтана и пополнения свежей водой.
Переливной трубопровод в сочетании с выходным фитингом служит для слива избытка воды в дренаж. В сооружениях, установленных в общественных местах, он должен быть диаметром по меньшей мере 100 мм.
Переливной трубопровод вместе со встраиваемой арматурой долива/перелива используется для слива избыточной (дождевой) воды из бассейна в дренажную систему.
Сливной трубопровод в сочетании с донным сливом, грязевым экраном и опорожняющим вентилем служит для слива воды из фонтана при его опорожнении. В сооружениях, установленных в общественных местах, он должен быть диаметром по меньшей мере 100 мм.
Трубопровод подачи чистой воды вместе с фитингом подачи водопроводной воды или комбинированным встроенным стенным фитингом служит для заполнения фонтана и пополнения свежей водой. Восполнение испарившейся воды часто осуществляется автоматически посредством электронного автоматического контроля уровня воды.
Электромагнитный клапан управляется устройством автоматического контроля уровня воды и при открывании служит для заполнения чаши чистой водой.
Фитинг кабельного ввода на конце защитной трубы кабеля в дне или стенке чаши фонтана служит в качестве герметичного входа для электрического кабеля.
Защитная труба для кабеля в сочетании с фитингом кабельного ввода защищает кабель от механических повреждений и позволяет без проблем заменять кабель.
Подводная клеммная коробка служит для подсоединения и отсоединения электрических кабелей. Он дает возможность простого подсоединения и отсоединения электрических приборов, не прибегая к опорожнению фонтана.
Шина защиты кабеля позволяет осуществить безопасную прокладку электрических кабелей в чаше и защитить их от механических повреждений.
Иллюминация фонтанов и водных сооружений вечером и ночью посредством подводных светильников создает еще более впечатляющее зрелище. С помощью цветных светофильтров и устройств смены цвета можно получить и другие специальные эффекты.
Электронные устройства управления входят в электрический шкаф управления фонтанными сооружениями. Щит включает в себя все элементы, необходимые для обеспечения электробезопасности оборудования, а также устройства для автоматического включения и выключения насосов и подсветки. Часто сюда входит электронное устройство контроля уровня воды.
Крышка-решетка защищает подводные рабочие элементы от прикосновений и повреждений. Прежде всего она предохраняет от прикосновений все электрическое оборудование и ее наличие является обязательным для всех фонтанных сооружений, установленных в общественных местах.

Городские фонтаны радуют нас прохладой, игрой своих хрустальных струй, блеском солнца в каждой капле воды, журчанием и плеском, ощущением свежести и чистоты. Этим фонтаны благотворно влияют на душевный настрой человека, обеспечивая психологическое здоровье горожан. Фонтаны, наконец, снижают количество содержащейся в воздухе пыли, повышают влажность и ионизацию воздуха, поддерживая микроклимат близлежащих территорий, предотвращая возникновения целого ряда заболеваний органов дыхания.

Фонтаны, таким образом, являются важной частью мер по созданию комфортной, экологически безопасной городской среды обитания человека.

По материалам:

1.WILO SE Nortkirchenstraße 100, D-44263 Dortmund-Germany
2.OASE GmbH Postfach 20 69 48469 Hörstel– Germany
3.Messner GmbH & Co. KG Gewerbegebiet Echternhagen 7, 32689 Kalletal – Germany
4.Электронное издание «Информационный портал Чехия Онлайн»

Поветкин К.В.
Инженер по насосному оборудованию ООО «ВИЛО РУС»
Москва, 2018

Устройство фонтанов | Справочник | Инженерные системы

Фонтан — важное декоративное украшение любого водоема. Его оформление, композиция и высота струи могут быть самими различными, но всегда наличие фонтана «оживляет» водоем. Помимо этого, фонтан имеет большое значение для всего животного мира в водоеме. Создается движение воды, она обогащается кислородом, причем это обогащение тем больше, чем выше струя фонтана. Происходит своего рода аэрация воды. Решение, какой фонтан должен украсить данный водоем, зависит от многих факторов. Здесь и форма водоема, и наличие растительности, и мощность водяного насоса, характер дна и многое другое. Конечно, лучше всего будут смотреться фонтаны в водоемах правильной геометрической формы. И находиться фонтан должен по центру пруда (бассейна). Если в водоеме имеется растительность, то падающая струя фонтана должна находиться на расстоянии не менее 50 см от ближайшего растения, чтобы не повредить его. Формы фонтанов могут быть самыми различными. Все зависит от формы насадки, которая вами приобретена. Их великое множество. На рис. 1 представлен наиболее распространенный тип фонтана — фонтан струйного типа.


Рис. 1. Фонтан струйного типа: 1 — напорная труба поверхностного насоса; 2 — насадка фонтана; 3 — падающая струя фонтана; 4 — расстояние от падающей струи до ближайшего растения (не менее 50 см)	Рис. 2. Фонтаны и насадки: а — «колокол»; б — «полушарие»; в — «тиффани»; 1 — вид насадки сверху; 2 — вид насадки сбоку
	Рис. 2а. Фонтаны и насадки: а — «тюльпан»; б — «рыбий хвост»; 1 — вид насадки сверху; 2 — вид насадки сбоку

Принцип прост — на трубу навинчивается насадка, представляющая сужающееся сопло, которое формирует тонкую вертикальную струю воды. В принципе можно обойтись и без насадки, достаточно трубы малого диаметра. Главное здесь — давление (напор) воды. Чем больше напор, тем выше струя. Если вместо сужающегося сопла ввинтить другую насадку, изображенную на рис. 2, то можно получить фонтан «колокол». Насадка представляет собой трубу высотой 0,5—1,0—1,5м (в зависимости от конкретных условий), на выходном конце которой закреплены два диска, один над другим между этими дисками имеется регулируемый зазор, с помощью которого можно добиться различной толщины водного слоя. Обычно эти диски бывают сферической формы с загибом вниз. При правильной регулировке зазора между дисками можно получить сплошную водную пленку, формирующую красивую полусферу. В домашних условиях изготовить такую насадку не представит особого труда.

Следующий тип фонтана, который предлагается вашему вниманию — «полушарие». Это уже сложная конструкция, представляющая собой много насадок типа «колокол», но меньших размеров. Расположение этих насадок должно быть таким, чтобы формируемая ими пленка воды составляла своего рода стенки полушария. Все насадки должны быть расположены в строгом соответствии относительно друг друга. В домашних условиях осуществить это весьма затруднительно. Поэтому такие насадки надо приобретать в торговой сети. Фонтан «тиффани» можно рассматривать как комбинированный вариант фонтанов «колокол» и «рыбий хвост» (см. рис. 2а). Но в этом случае давление воды в узле «колокол» будет больше давления воды в узле «рыбий хвост». Понятно, что насадку для фонтана «тиффани» надо приобретать в готовом виде. Обеспечить разность напора воды в двух узлах, а тем более их регулировку, в домашних условиях невозможно.

На рис. 2а представлен тип фонтана «тюльпан», формируется он, как и фонтан «колокол», тоже двумя дисками, которые позволяют получить тонкую пленку воды. Но в данном случае сплошная пленка воды должна выходить не горизонтально, а под углом вверх (30—40°). Похожий принцип можно наблюдать при выходе пламени в горящей камфорке газовой плиты. Но камфорка имеет вырезы для формирования отдельных струй горящего газа, а в случае с насадкой «тюльпан» таких вырезов нет. В домашних условиях насадку для такого фонтана сделать можно. Конечно, слесарные навыки необходимы. Насадка «рыбий хвост» предусматривает в какой-то мере тот же принцип, что и «тюльпан», но вода выходит не в виде пленки, а в виде отдельных струй вверх под углом 30—40° (рис. 2а).

На рис. 2б изображены фонтаны «кольцо» и «одиночный распылитель». Для изготовления фонтана «кольцо» потребуется труба, которой придана форма кольца. Оба конца изогнутой трубы замыкаются на подводящую напорную трубу. На равном расстоянии друг от друга в изогнутой трубе высверливаются отверстия, через которые вода будет струями вырываться вверх. Очень важно, чтобы отверстия были одинакового диаметра. Чтобы струи получались ровными и красивыми, хорошо ввернуть в каждое из таких отверстий насадку в виде направляющего сопла (как у фонтана струйного типа — рис. 1).

Фонтан «одиночный распылитель»» (рис. 2б) в основе имеет тот же принцип, что и «рыбий хвост». Но если у последнего струи редкие и направлены под углом 30—40°, то у «одиночного распылителя» количество струй больше, они тоньше и направлены вверх под углом 15—20°. Напор также будет большим, т.е. фонтан будет более высоким. Если взять за основу принцип построения фонтана «одиночный распылитель» и усложнить его, а именно — на крайние концентрические отверстия дать малый напор, на средние отверстия — средний напор, а на центральное отверстие — большой напор, то можно получить фонтан «ярусный распылитель» (рис. 2в).


Рис. 2б. Фонтаны и насадки: а — «кольцо»; б — «одиночный распылитель»	Рис. 2в. Фонтаны и насадки: а — «ярусный распылитель»; б — «распылитель-вертушка»; 1 — большой напор; 2 — средний напор; 3 — малый напор; 4 — вращающийся диск
	Рис. 3. Фонтан с изменяющейся подсветкой: а — насадка для преобразования фонтана струйного в фонтан «колокол»; 1 — место установки насадки

Можно добиться разности струй и за счет разности диаметра выходных отверстий при одинаковом общем давлении (напоре). Еще одно интересное решение представлено на рис. 2в (вариант б) — это «распылитель-вертушка». Если принудительно вращать насадку, то боковые струи фонтана, направленные вертикально вверх, будут закручиваться в причудливые спирали. Но здесь важно соблюсти пропорцию между напором воды и скоростью вращения насадки. Механизм этот довольно сложный и лучше всего приобретать его в готовом виде. Особенной привлекательностью обладают фонтаны с подсветкой в вечернее и ночное время. Тем более, если цвета все время как бы «переливаются». Как этого добиться, показано на рис. 3.

К погружному насосу подсоединяется вращающаяся подвеска (диск) состоящая из прозрачных стекол различной расцветки. Сейчас все больше входят в моду фонтаны с декоративной облицовкой. В готовом виде такие фонтаны предлагаются торговой сетью. Материалом для декоративной облицовки служит керамика, искусственный камень, бронза, стекловолокно. Такие сборные фонтаны обычно имеют комплект насадок, позволяющих формировать желаемую форму струи (струй). Фонтаны с облицовкой выполняются в двух модификациях — для установки на дно водоема и для закрепления на дополнительных конструкциях.

Очень популярны так называемые «фонтаны-ключи» и «камни-ключи». Принцип заключается в том, что труба фонтана с насадкой не выступают над поверхностью водоема, а углублены на определенное расстояние. Путем регулировки мощности струи добиваются такой высоты возникающего столба воды, который наиболее правдоподобно имитирует бьющий со дна водоема родник. Причем на формирование столба воды влияет не только напор струи, но и глубина погружения трубы (рис. 4 и 5).

Принцип работы композиции «камень-ключ» в своей основе очень прост (рис. 6). Можно взять большой природный камень, просверлить в нем отверстие диаметром не менее 25 мм и вставить в это отверстие снизу шланг, подсоединенный к напорной трубе. Обязательное условие — наличие крана, с помощью которого можно регулировать напор воды, добиваясь эффекта ключа, который бьет из отверстия в камне. В торговой сети сейчас имеется широкий выбор таких композиций.


Рис. 4. Фонтан-ключ высокий: 1 — подача воды от насоса; 2 — соединительная муфта; 3 — трубка вертикальной подачи напорной струи; 4 — насадка, расширяющая струю; 5 — столб воды, поднятый струей	Рис. 5. Фонтан-ключ низкий (родник): 1 — труба от насоса; 2 — соединительная муфта; 3 — вертикальная подача напорной струи; 4 — насадка для расширения струи; 5 — массив воды, поднимаемый струей
	Рис. 6. Фонтан «камень-ключ»: 1 — труба подачи воды малого напора; 2 — соединительная муфта; 3 — труба вертикальной подачи воды; 4 — горка из камня; 5 — стекающая струя воды

Фонтаны и их устройство — Полезное

Фонтан — важный декоративный элемент любого водоема. Дизайн, композиция, высота и форма струи, устройство фонтанов могут быть самыми разными, но, в любом случае, наличие такого дополнения «оживляет» природный ансамбль. Кроме того, фонтан играет большую роль для всего животного мира водоема. Происходит движение воды, она обогащается кислородом, причем это обогащение тем лучше, чем выше фонтанная струя. Происходит естественная аэрации воды.

Фонтаны в истории

Первые водные конструкции появились в Древней Греции. Они были очень просто устроены, и вовсе не были похожи на роскошные фонтаны сегодняшнего дня. Сугубо практичным было их назначение: снабжать водой поселки и города. Со временем греки стали украшать свои фонтаны: обкладывали их плиткой, добивались высокие струи, сооружали статуи…

Вслед за древними греками, строительство фонтанов началось в Риме. Само слово «фонтан» имеет римское происхождение.

Фонтис (от латинского) означает «источник». Жители Рима

достигли значительного усовершенствования устройства

фонтанов. Из обожженной глины или свинца сооружали

трубы. В эпоху расцвета Рима фонтан был обязательным

предметом всех богатых домов.

Плиткой украшались стенки и дно конструкций. Водные струи били изо рта необычных рыб и других экзотических животных. С падением древнего мира фонтан снова становится только источником воды. В эпоху Ренессанса происходит процесс возрождения фонтанов как предмета искусства. Наиболее известны Версальские

фонтаны во Франции и водные комплексы Петергофа в России

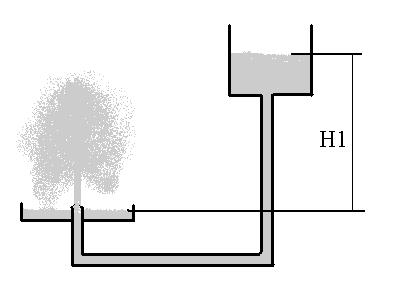

Схема устройства фонтанов

Она основано на законе сообщающихся сосудов, который известен нам из физики. Вода собирается в емкость, размещенную выше уровня бассейна фонтана. Вместе с этим на выходе давление воды будет равняться разнице высот воды. Таким образом, чем больше разни

ца этих самых высот, тем выше давление и сильнее бьет фонтан. На высоту струи так же влияет диаметр выходного отверстия водной конструкции. Чем оно меньше, тем выше бьет струя фонтана.

разновидности, схемы и чертежи, пошаговая инструкция

Фонтан на даче легко сделать без помощи профессионалов своими руками. Главное, выбрать подробную схему с описанием пошаговых действий и выполнять все рекомендации, указанные в инструкции. Предварительно следует определиться с разновидностью конструкции и ознакомиться с принципом ее работы. Функционирующее сооружение, независимо от его размеров и формы, станет украшением любого дачного участка.

Разновидности и устройство уличных садовых фонтанов

Прежде чем начать работу по сооружению конструкции, нужно определиться с подходящей разновидностью. Фонтаны отличаются размерами, формой, используемыми материалами. Делая выбор, учитывают площадь участка, ландшафт, стилистику оформления двора.

Погружной

Основой для данной разновидности фонтана в большинстве случаев служит имеющийся на территории дачи водоем. Вода подается с помощью насоса прямо из водоема, проходя через трубу. Для работы потребуется также насадка, которая будет формировать струю и задавать ей нужное направление.

Стационарный

Данные виды фонтанов напоминают архитектурные постройки. Конструкцию делают из мрамора, гальки, искусственного камня, подойдут даже глиняные горшки или бутылки из пластика.

Падающая вода

Данная разновидность фонтанов имитирует ниспадающие струи воды, напоминая водопад. Вода сверху не просто возвращается в чашу, а попадает на каскад камней или другие элементы декора.

Процесс создания

Начинают с определения подходящего места.

Как выбрать место

Выбирая подходящее место для установки фонтана, нужно учесть ряд важных моментов:

Фонтан должен располагаться в полутени. Прямые солнечные лучи приводят к быстрому нагреванию воды, и она начнет цвести.
Не следует размещать конструкцию под деревьями. Корни взрослых деревьев могут повредить гидроизоляционную систему. Помимо этого, вода постоянно будет засорена листьями, ветками, плодами, упавшими с дерева.
Нежелательно расположение водного декоративного устройства вблизи дома. Чрезмерная влажность и попадание брызг на стену могут негативно повлиять на состояние стен дома.
Лучше, если сооружение будет защищено от сквозняков, иначе струи воды будут срываться ветром.

Место, на котором располагается фонтан, должно хорошо просматриваться с любой части участка.

Красиво смотрится водное сооружение в окружении цветника и невысоких кустарников.

Выбор чаши

Чтобы сделать основательное сооружение, нужно обустроить специальную чашу для скопления воды и место для хранения гидротехнической системы. Дно котлована выстилают пленкой либо выбирают подходящего объема емкость.

Требования к насосу

Фонтан приводит в действие насос. Он обеспечивает непрерывное движение воды:

вода из чаши поднимается по специальному устройству;
дойдя до заданной точки, выбрасывается через форсунку снова в чашу;
затем вода попадает в трубу, очищается и возвращается снова в форсунку.

Для фонтанов нужно покупать специальные насосы. Они отличаются наличием встроенного фильтра. Достаточно купить такой агрегат, закрепить в емкости, влить воду и подключить к электросети.

Прежде чем покупать насос, следует определиться, какой высоты фонтан хотел бы видеть дачник у себя на участке.

50 см

Данная высота фонтана требует агрегата, который способен перекачивать в один час до 850 литров воды.

100 см

Производительность данной модели оборудования составляет до 2000 л/ч.

150 см

Для фонтана высотой 1,5 метра требуется оборудование, способное перекачивать 3000 л/ч.

200 см

Если высота струи воды будет достигать 200 см, то необходимо приобрести насос производительностью 5000 л/ч.

300 см и больше

Для высоких фонтанов подбирают агрегат производительностью 8000 л/ч.

Как собрать

Работа предполагает выполнение таких последовательных действий:

Предварительно следует вырыть котлован рекомендуемой в схеме глубины и ширины. Глубину чаши делают ниже уровня земли, чтобы земля вокруг конструкции не омывалась водой.
Дно ямы засыпают слоем песка.
Боковые стенки ямы обкладывают кирпичом.
Поверхность котлована выстилают плотной пленкой которая не допустит выхода воды из чаши.
Все образовавшиеся швы обрабатывают герметиком.
На дно выкладывают камни с гладкой поверхностью.

Чтобы предотвратить повышение уровня воды в котловане, продумывают небольшой аварийный слив.

Декорирование

Как только будут установлены все основные элементы, отвечающие за качественную работу, приступают к монтажу верхней части фонтана и ее украшению.

Фонтан украшают растениями, разными по форме и размеру камнями, фигурками из глины, небольшими скульптурами. Важно обеспечить фонтан подсветкой. В качестве осветительных приборов выбирают водонепроницаемые светильники, световые ленты, красиво смотрятся плавающие фонари. Вокруг фонтана ставят наземные лампы.

Как изготовить самодельный без насоса в домашних условиях

При желании самодельный фонтан легко сделать и без насоса:

В водоем, который находится вблизи дачного участка, выводят водопроводную трубу.
Под напором вода будет выходить из трубы, создавая струю различной высоты.
Если на конец трубы установить насадку, то удастся изменить форму струи.

Важно продумать, куда отводить использованную воду. Она может возвращаться снова в речку, колодец или на грядки для полива. Насос в такой системе используется только для подачи воды в жилое помещение. Фонтан лишь является точкой расхода воды.

Схемы и чертежи

Для создания конструкции будут нужные чертежи.

Небольшой фонтанчик

Потребуется емкость для скопления воды и насос. На трубку, идущую от насоса, надевают различные декоративные детали, например, каменные плиты. В центре каждого камня сверлят отверстие и нанизывают на трубу в порядке уменьшения, образуя пирамиду.

Чтобы не допустить выход воды из емкости, предусматривают систему слива. В емкость вставляют трубу, свободный конец которой выводят в подходящее место.

Схема установки фонтана:

Выкапывают яму, в которую устанавливают объемный горшок для цветов без отверстий.
По боковым стенкам ставят кирпичи. Они будут придавать устойчивость и прочность.
Между кирпичами закрепляют насос с трубой.
Заливают емкость водой.
По центру приготовленных плиток сверлят отверстия и надевают на трубу.
Свободную поверхность засыпают галькой.

Комнатный и настольный

Маленькие фонтаны отличаются насосом малой мощности. Для изготовления потребуется бамбук, который покупают в цветочном магазине:

Бамбук длиной до 72 см распиливают на три неравные части. С одной стороны каждой части делают косой срез.
В емкость ставят помпу, надевают самый большой кусок бамбука, крепят к нему два остальных куска.
Емкость украшают веточками растущего бамбука.
Поверхность заполняют галькой, вливают воду и включают помпу.

Галечный

Работа предполагает выполнение простых последовательных действий:

в сделанное углубление помещают емкость;
в центре емкости закрепляют насос с трубой;
чашу накрывают металлической решеткой;
затем устанавливают сетку с мелкими ячейками из прочной проволоки;
поверх сетки выкладывают гальку.

У стены

Красиво смотрится водная струя, идущая из стены обратно в чашу. В центре чаши располагается насос, который проталкивает воду по трубе различной длины в заданную точку.

Стену обязательно следует обработать гидроизоляционным средством.

Фонтан-каскад

При данном варианте конструкции вода стекает из одного резервуара в другой. Фонтан легко сделать из любых подручных материалов. Подходят ведра, лейки, тележки. Принцип работы такой конструкции несложный:

выбранные емкости крепят между собой так, чтобы потоки воды свободно переливались из одной емкости в другую;
внизу, под емкостями, устанавливают основную, большую чашу;
в основном резервуаре крепят насос;
крепят к насосу шланг, который будет качать воду в самую верхнюю емкость.

Тиффани

Конструкция представляет собой комбинацию рыбьего хвоста (несколько труб для выхода струи воды) и колокола (по центру устанавливается одна мощная труба для выхода воды). Густые струи спадают в одном или нескольких направлений.

Тюльпан

В центре чаши устанавливается мощный насос с насадкой-трубой. На верхнем конце насадки размещены сферические диски. Струя воды подается под небольшим углом, образуя у верхушки форму цветка.

Кольцо

Устанавливают прочную трубу, изогнутую в виде кольца. В трубе проделывают отверстия на равном расстоянии друг от друга. В каждое отверстие вставляют направляющие насадки.

Поющий

Украшением любого ландшафта станет музыкальный фонтан. Конструкция состоит из чаши, системы управления музыкой, системы фильтрации воды и управления высотой струи.

Для пруда

Чтобы организовать фонтан на пруду, потребуется насос, трубопровод и насадка для формирования водной струи.

Из ванны или других подручных материалов

Емкость для скопления воды выбирают любую, необязательно выстилать котлован пленкой. Главное, чтобы емкость была без повреждений, трещин и сколов. Подходит старая ванна, бочка, цветочный горшок или тазик.

Фонтан из ванной делают по следующей схеме:

в вырытую яму устанавливают ванну, герметично заделав сливные отверстия;
на дно укладываются гладкие, овальные камни;
закрепляют насос;
заполняют емкость водой.

Советы и рекомендации

Советы опытных профессионалов помогут не допустить ошибок в установке фонтана:

для большой конструкции требуется организация фундамента;
чаша должна быть целостной, без повреждений;
постоянно нужно следить за работой насоса и других элементов системы.

Правила ухода и эксплуатации

Чтобы декоративный фонтан для сада радовал своей красотой, за ним нужно правильно ухаживать:

Регулярно следует проверять целостность всех элементов конструкции.
Рекомендуется регулярно менять воду в чаше и мыть стенки емкости от налета.
На зиму воду сливают и разбирают всю конструкцию.
Насос и другие приборы хранят в прохладном, сухом месте.

Построить самостоятельно фонтан у себя на даче несложно. Главное, запастись терпением и выполнять рекомендации выбранной схемы.

конструктивные особенности декоративных фонтанов, какие формы у них бывают, их фото в ландшафтном дизайне

Садовые фонтаны украсят любой дачный участок или парковую зону. В продаже можно найти большое количество разных видов такого декоративного гидроустройства. Можно подобрать подходящий вариант и для дачных или приусадебных участков разного размера и стиля.

ПоказатьСкрыть

Конструктивные особенности садовых фонтанов

Большое разнообразие садовых фонтанов вызвано желанием производителей удовлетворить самые разные вкусы, какими только могут обладать владельцы участков. Оптимальным является сочетание небольших размеров и эффектного внешнего вида.

По способу установки различают:

Погружные. Их применяют, если на участке есть водоём. Это устройство представляет собой насадку, через которую идёт подача воды при помощи погружного насоса, установленного под водой. Конструктивные особенности позволяют этой системе экономно расходовать электричество и тихо работать. Для неё обязателен демонтаж оборудования на зиму.
Стационарные. Такое устройство может быть установлено в любом месте сада, приусадебного или дачного участка. Через определённые форсунки идёт подача воды, которая затем стекает в чашу. Такие фонтаны часто производят из натурального камня.

По архитектурным особенностям и способам подачи потока воды можно выделить такие типы:

Колодцы и роднички. Их часто декорируют разными элементами архитектуры.
Водоёмы простой геометрической формы (квадрат, круг, прямоугольник). Если площадь позволяет, то делают несколько подающихся вертикально струй воды.
С одной или несколькими чашами. Их устанавливают по центру водоёма, в который стекают водяные струи из таких ёмкостей.
Скульптурные. Могут быть настоящими произведениями искусства, иметь разные причудливые формы.
Каскадные. Состоят из нескольких чаш, из которых вода переливается из одной ёмкости (ступени) в другую.

Знаете ли вы? С латыни фонтан переводится как «родник», «ключ». У древних римлян и греков эти сооружения прежде всего были источниками питьевой воды.

По динамике водной композиции различают такие виды фонтанов:

Статические. Не меняют водной формы — перед глазами одна и та же форма водного потока.
Динамические. Воссоздаются разные водные композиции согласно установленной программе.
Светодинамические. Водные формы и подсветки разной цветовой гаммы чередуются в зависимости от программного набора.
Светомузыкальные. Это «поющие» и «танцующие» фонтаны, имеющие различную подсветку в зависимости от настроенной программы.

Какие бывают виды садовых фонтанов

Хотя у всех фонтанов одинаковое назначение и основной принцип работы, стараниями дизайнеров создано много разновидностей этих устройств. Их можно делить на группы различным образом, в зависимости от того, какой признак берётся за основу. Прежде всего учитываются самые очевидные — расположение и форма.

Наземный фонтан

Наземный вариант состоит из резервуара, заполненного водой, и труб, по которым движутся водные потоки при помощи насосов, а также других элементов устройства (форсунки, насадки, фильтры и прочее). Его при желании можно оснастить подсветкой и мелодичной музыкой.

Это самый распространённый вид классического фонтана. Ещё в Древней Греции их применяли в качестве резервуаров для хранения воды, которые заодно своим видом украшали город.

Подземный

Подземный тип данного устройства является более современным вариантом. Он не имеет резервуара для хранения воды, но может иметь чашу, которая скрыта под землёй. Такая ёмкость состоит из нескольких сообщающихся каналов, расположенных на разной глубине и имеющих разные размеры.

Все коммуникации скрыты декоративными элементами или плитами. Насадки, через которые проходят водные потоки, крепятся прямиком в плите. Этот вариант не нуждается в демонтаже в зимний период.

По форме

Для придания формы водной струе используют специальные форсунки. Устройство фонтана может содержать набор насадок, которые можно использовать, меняя формы водных потоков.

Самые дорогие форсунки производят из алюминиевой бронзы. Этот материал хорошо противостоит коррозийным процессам и имеет красивый эстетический вид. Подешевле будут насадки из латуни и нержавейки. Для дачи часто применяют недорогие форсунки из пластика. Правда, этот материал недолго служит и не подходит для больших водных потоков.

Форсунки для придания формы струи фонтана

Ниже приведены самые популярные устройства для придания формы водной струе.

Колокол

Насадка «колокол» представляет собой трубу с диском, из которого бежит вода под напором. При движении вниз она образует водяной купол, напоминающий колокол.

Важно! Фонтан с колоколообразной насадкой ставят в безветренном месте, так как порывы воздушных потоков будут нарушать форму полусферы.

Такая насадка часто имеет 2 диска, расположенные с некоторым интервалом между собой. От такого зазора зависит толщина потока, принимающего форму полусферы. Обычно такую форсунку используют для небольших водоёмов. Их часто устанавливают группами.

Полушарие

Полушарие (или полусфера) состоит из форсунки-шарика с выходящими из его верхней половины многочисленными трубочками. Из них выбрасывается под напором вода, образовывающая при этом полушарие. Если трубочки расположены по всей поверхности шарообразной форсунки, то такой вариант называется сферой. Эти фонтаны в работающем виде похожи на большие водяные одуванчики.

Рыбий хвост

В насадке «рыбий хвост» сопла расположены под углом 30–40 градусов. Водные струи бьют вверх каждая по отдельности и красиво ниспадают вниз. Благодаря расположению труб и напору они не образуют сплошную стену, больше напоминая каскад. В некоторых таких фонтанах для каждой струи устанавливается подсветка, что выглядит очень эффектно.
