Установка щита электрического в квартире

Установка щита электрического в квартире может осуществится двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены. В этой статье я расскажу как установить щит электрический в нишу, предварительно её сделав.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

  • 1 группу освещения;
  • 6 розеточных групп;
  • 1 электрическую линию для стиральной машины;
  • 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире- этапы работ

  1. Выбор и приобретение квартирного щитка и автоматов защиты;
  2. Сделать нишу под электрический щит;
  3. Устройство электропитания квартиры;
  4. Установка автоматов защиты;
  5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

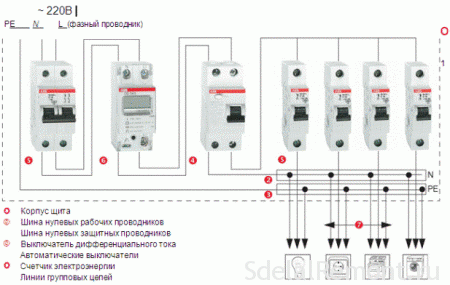

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема) ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

  • Вводной автомат защиты-63 Ампера
  • Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
  • Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Ниша в стене, для установки распределительного электрощита

Для того чтобы сделать нишу понадобиться следующий инструмент

  • Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
  • Скарпель и тяжелый молоток;
  • Рулетку измерительную, уровень строительный, маркер, карандаш;
  • Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола нужно устанавливать распределительный щит?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий) то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши для электрического щита

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

  • Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
  • Рисуем на стене периметр корпуса щита.
  • Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
  • Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

  • Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

  • Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
  • Меняем насадку перфоратора на пику или лопатку;
  • Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
  • Периодически примеряем корпус щита электрического в нишу;
  • После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового электропитающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

55.61953237.741349

Поделись ссылкой:

особенности установки прибора в квартире или частном доме

Электрощиток — это устройство, которое распределяет электрическую энергию по квартире или дому. Его задача заключается в обеспечении безопасности, защите проводки от перегрузок и распределении электроэнергии между потребителями. Чтобы установка такого оборудования прошла без проблем, необходимо знать 4 основных правила монтажа электрощитка.

Виды электрощитков и способы их монтажа в доме и квартире

Установка щитка

Первое правило является основополагающим. Оно заключается в том, что по способу монтажа электрощитки бывают:

  • навесные, то есть устанавливаемые на стену;
  • встраиваемые в нишу.

Что касается сборки, то она принципиально не отличается в обоих случаях. Щиток комплектуется в соответствии с заводскими нормами всеми необходимыми компонентами — шинами, рейками для крепежа и т. п. Остальное оснащение потребитель либо устанавливает сам, либо его тоже по заказу могут вмонтировать внутрь на заводе.

После этого можно приступать к монтажу:

Способы монтажа электрощитка

  1. Наружный монтаж. Здесь все достаточно просто. Щиток после сборки просто навешивается на стену в нужном месте. Необходимо соблюдать все требования нормативов по высоте и месту его установки. Провода к такому типу щитков можно подводить как снаружи прямо по стене или в специальном коробе, так и скрыто в штробе.
  2. Установка в нишу. Само название способа говорит о том, что для установки необходимо в стене сделать углубление под щиток. Оборудование устанавливают в нишу и крепят либо при помощи винтов, либо посредством раствора. Провода к щитку в таком случае чаще всего прокладывают скрыто.

Остальные моменты

Правило номер два гласит, что всегда нужно подбирать электрощиток в соответствии со степенью защиты помещения от влаги. Этот параметр обозначается латинскими буквами IP и двумя цифрами. Например, 00 означает отсутствие защиты, а 68 указывает на то, что прибор можно полностью погружать в воду. Обычно в помещениях с сухим климатом используется степень защиты IP 20, а вот в ванную комнату уже нужно выбирать показатель не ниже IP44.

Правило номер три: нужно знать способ крепления компонентов щитка.

Сегодня распространены два способа:

  • крепление винтами к задней стенке — устаревший способ, но до сих пор используемый;
  • монтаж на специальную DIN-рейку — современный метод.

Как самим установить щиток

Если не учесть эту особенность, можно приобрести оборудование, которое просто невозможно будет в щитке установить. Помимо самого способа крепления здесь могут возникнуть проблемы с габаритами автоматических выключателей.

Правило номер четыре — грамотное проектирование электрощитка. От этого параметра будут зависеть его монтаж и эксплуатация.

На стадии проекта или выбора необходимо решить все вопросы, чтобы установка щитка стала простым делом.

Автор: Александр Белозеров

схема, сборка, установка и подключение электрощитка

Процесс сбора распределительного щита требует специальных навыков и знаний. От правильности выбранной схемы, распределения потребителей зависит срок эксплуатации устройств и надежность системы электроснабжения дома. Если в старых домах с минимальным количеством электроприборов было достаточно двух-трех автоматов, то в современном жилье необходимо позаботиться о надежности сети. Ниже приведены основные рекомендации о том, как собирать распределительный щит для квартиры, какие схемы и приборы следует использовать, а также рекомендации для устранения ошибок.

Что такое электрический щит и для чего он нужен?

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

  • прием входящего напряжения от общей сети питания дома;
  • анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
  • распределение потребителей на группы по зонам, мощности, предназначению;
  • прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т.д.;
  • защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
  • обеспечение полной безопасности при эксплуатации сети электропитания.

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Важно! Необходимо обеспечить свободный доступ к щитку, чтобы при необходимости выключить автоматы.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

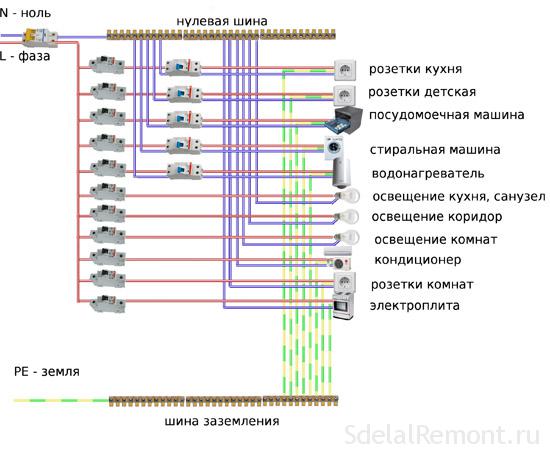

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

  1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
  2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
  3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
  4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Справка! Номинал автомата напрямую зависит от сечения кабеля, а также мощности потребителей.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

  1. Наличие технического паспорта с описанием потребителей и номинального тока.
  2. Разработанная схема подключения.
  3. Маркировка проводов с обозначением приборов линии.
  4. Заземление щитка и всех подключаемых устройств.
  5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
  6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
  7. Щиток изготовлен из негорючего материала.

Справка! Все щитки должны соответствовать правилам ГОСТа 51778-2001 и ПУЭ.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

Совет! Проектирование щитка и электропроводки квартиру лучше доверить профессионалу, чтобы не упустить важные детали. В противном случае, придется переделывать ремонт.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Справка! Для расчета количества мест необходимо учесть все приборы, включая УЗО, автоматы, реле напряжения, диффавтоматы.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

  • двухполюсный автомат — 2 модуля и 35 мм;
  • трехполюсный автомат — 3 модуля, 52,5 мм;
  • однофазное УЗО — 2 модуля и 35 мм;
  • трехфазное УЗО — 4 модуля и 70 мм;
  • диффавтомат — 2 модуля и 35 мм;
  • реле напряжения — 3 модуля, 52,5 мм;
  • розетка на DIN-рейку — 3 модуля, 52,5 мм;
  • клеммы на DIN-рейку — 1 модуль 17,5 мм.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Совет! Ремонт в помещении — грязный процесс, поэтому рекомендуется собирать щит в другом месте, после чего монтировать готовое оборудование на место.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Справка! Большинство щитков стандартизировано, поэтому расположение реек ограничено производителями.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Совет! Устанавливайте модули ближе к центру, оставляя по бокам места для аккуратной укладки кабеля.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

  • быстрый доступ для включения или отключения напряжения;
  • отдаленность от горючих и пожароопасных материалов;
  • естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.
Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Рекомендация! Лучше не использовать обычный или строительный нож, чтобы не повредить изоляцию кабеля.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Совет! Группировка потребителей облегчает процесс эксплуатации щитка.

Основные ошибки при монтаже

  • Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
  • Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
  • Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
  • Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Процесс монтажа электрощита в квартире: Инструкция +Видео

весь процесс самостоятельно для выполнения всех типов работ по сборке щиткаСборка электрощита в квартире своими руками: пошаговая инструкция. Приступить к монтажу и сборке электрощита в квартире можно после того, как будет составлена схема щитка, проложены по штробам  и потолку все трассы электрической проводки. Некоторые люди иногда заказывают готовые решения по заранее высчитанным нагрузкам и группам, а после остается только выполнить подключение питающего и отходящего провода.

Далее предлагаем подробно рассмотреть непосредственно весь процесс самостоятельно для выполнения всех типов работ по сборке щитка.

Общие сведения

Мы предлагаем взять усредненные данные для квартиры, имеющей небольшую площадь, и именно ими мы будем оперировать при проведении сборки щита:

  • Количество групп должно быть от 8 до 10;
  • В щитке будет УЗО или дифавтомат.
  • На отходящих группах обязательно следует установить выключатели автоматического типа.
  • Общее число модульных мест для обустройств должно быть до 20 штук.

Далее рассмотрим, какие могут потребоваться инструменты и без чего точно не обойтись

Инструменты и приспособления для сборки электрического щита

Приспособления и инструменты, которыми придется пользоваться для того, чтобы грамотно и качественно собирать щиток своими руками:

  • Отвертки (шлицевая и крестовая).
  • Заранее подготовленная и составленная схема со списком групп для проведения сборки щита.
  • Бокорезы, пассатижи, утконосы и кабелерез.
  • Разные расходники для электрической проводки (кабельные стяжки, наконечники, саморезы).
  • Пресс-клещи для наконечников.
  • Гребенчатая шинка.
  • Инструмент для снятия изоляционного слоя.
  • Провод ПВ 3-10 и ПВ 3-1,5 (для изготовления перемычек).
  • Нож и маркер.

Обратите внимание, что на предварительном этапе будет желательно  завести кабели в щиток не как попало, а по порядку, по пронумерованным группам.

Далее следует приступить непосредственно к выполнению работ.

Порядок выполнения работ по сборке

Зачистка кабеля

При помощи ножа следует снять внешний изоляционный слой со всех кабелей, которые заведены в щиток и промаркировать жилы по группам. Далее пронумерованные детали следует загнуть и закрепить на сделанный своими руками крючок, который расположен сбоку от щитка.

Примерка расстояния

Чтобы выполнить сборку электрощита в квартире своими руками,  перед тем, как подключить провода, следует примерить и прикинуть места, где будет расположена модульная аппаратура и какой длины потребуются для них провода. Далее требуется установить DIN рейку, шинку для заземления и нулевую шинку. Ничего нельзя прикручивать и закреплять, пока только выполняем примерку. Вашей задачей является понять, каково общее расположение автоматов и места укладки проводов.

Следует обратить внимание сразу на несколько вещей:

  • Расстояние между рядами автоматов.
  • Расстояние между нулевыми шинками и автоматами.

Такие расстояния не должны быть слишком маленькими, так как в противном случае в будущем процессе установки будет очень неудобно заводить, а после и выполнять подключение проводов.

Шинки для зануления и заземления

Шинки для зануления и заземленияПосле того, как будет проведена предварительная примерка, следует монтировать и закрепить в щитке нулевую шинку, а также шинку для заземления. Над клеммами этих элементов стоит сразу же подписывать номера групп. Так как провода для заземления никогда не отгорают, то можно монтировать сверху щитка заземляющую шину, без какого-либо запаса провода. А вот нулевая должна быть размещена внизу. В случае, если у вас непредвиденные обстоятельства, у вас будет определенный запас провода и благодаря перемещению шинки повыше у вас будет возможность снова все расключить без наращивания проводников или даже замены.

Выделите из пучка уже очищенных проводов заземляющие и нулевые жилы (последние обычно синего цвета, а те, что для заземления – желто-зеленые), зачистите все при помощи съемника изоляции и по очереди подключите к шинкам. Не требуется никаких лишних запасов или дополнительных изгибов.

Сборка модульной аппаратуры для щитка

Далее требуется выполнить монтажные работы и закрепление DIN реек. Ранее проложенные проводники защитного типа (заземления и нулевые) должны оказаться за нашей рейкой. На нее следует последовательно защелкивать автоматы по группам.

Вам стоит придерживаться следующей схемы размещения модульной аппаратуры:

  • Для начала стоит поставить вводный автомат или даже выключатель для нагрузки.Для начала стоит поставить вводный автомат или даже выключатель для нагрузки.
  • Далее используйте реле напряжения (если этот элемент был предусмотрен в схеме).
  • Далее установите автоматы самой большой мощности потребления (духовая печь, варочная панель, сплит система) или УЗО (устройство защитного отключения) с дифавтоматами.
  • Простейшие автоматы на розетки и выключатели должны быть расположены в самом низу.

Желательно, чтобы вся автоматика была установлена четко по центру, а по бокам было как можно больше места для укладки проводников или монтажа в дальнейшем дополнительных модульных систем. Для того, чтобы такое оборудование не ездило по DIN рейке, будет удобно использовать фиксаторы.

Подключение провода

Расключение следует начинать с самого верхнего ряд. Выделите из пучка фазных проводников, которые отходят лишь те группы, которые идут на верхний ряд и увяжите их в жгут при помощи кабельных стяжек. Далее жгут следует уложить по краям щитка, сформировать на конце гребенку в виде буквы Г и завести зачищенные провода снизу под автоматы. Далее установите нижние ряды и повторите все операции.

Установка гребенчатой шинки

Чтобы выполнить монтаж электрощитка в квартире  и для последовательного подключения автоматов, которые в нем расположены в один ряд, стоит использовать гребенчатую шинку. Отрежьте все необходимой длины по количеству установленных автоматов в рядах и вставляйте в верхние клеммы автоматов, при этом затягивания клеммы.

Обратите внимание, что если у вас используются бюджетные автоматы без дополнительных контактов, специально предназначенных под гребенчатую шинку, то ее следует вставить в автомат так, чтобы выпирающая часть смотрела прямо на вас.

Также вы можете без проблем заводить в контакт автомата с  контактом шинки дополнительный провод, и при затягивании автомата его не будет кривить и проводник не начнет вылетать из контактов.

Внутренняя коммутация щитка

Для остального расключения коммутаций следует использовать куски заранее подготовленного провода ПВ3*10 (для  того, чтобы подключить самые первые автоматы в ряду(), ПВ 3*1,5 (для контактов нулевого типа в реле напряжения) и ПВ 3*2,5 (для устройства защитного отключения отдельных групп и дифавтоматов). Если использовать многожильные провода, которые входят в автомат, следует загибать их вдвойне,  и тем самым вы сможете увеличивать полезную площадь соприкосновения вместе с контактом. Для многожильных проводов стоит использовать наконечники втулочного типа

Схема по подключению

Фазный питающий проводник кабеля следует подключить через вводный аппарата (устройство защитного отключения, выключатель нагрузки и автомат), в зависимости от схемы. Нулевая жила будет идти напрямую к нулевой шине. Если в щитке есть отдельное устройство защитного отключения для ванной комнаты, то с нулевой шинки проводник следует завести именно на это УЗО. Также отдельным проводников от шинки нулевого типа следует подключить реле напряжения. Фазный проводник с вводного автомата следует сначала завести на реле напряжения и далее с него можно запитать верхние контакты самого первого автомата в ряду. Остальные же автоматы запитывают от первого за счет того, что ранее была установлена гребенчатая шинка.

Все отдельные куски проводников для подключения следует подготовить заранее. Для этого отмерьте требуемую длину от клемм одного оборудования к клеммам второго. Зачистите концы при помощи устройства для съема изоляции, и если у вас гибкие провода, то стоит отпрессовать наконечниками НШВИ.

Надписи

Когда подключение проводников будет окончено, следует еще раз пройтись по всем проводникам и проверить затяжку. В конце не забудьте подписать все аппараты коммутации на щитке.  На этом можно считать монтаж щитка завершенным.

Установка электрощитка в квартире

На сегодняшний день современную жизнь невозможно представить без электроприборов. Однако, изобилие бытовой техники может создать ряд проблем. Основная проблема заключается в высокой нагрузке на электрическую сеть. Это в свою очередь значительно снижает пожаробезопасность. Чтобы понизить нагрузку необходимо организовать раздельное управление электрическими приборами. Для этого нужно установить электрический щиток в квартире. Установка электрического щитка – это ответственная задача, поэтому ее выполнение лучше доверить профессионалам.

Установка электрического щитка в квартире

Чтобы в дальнейшем приборы можно было включать без опаски следует ответственно подойти к созданию схемы электрического щита. Если вы не знаете, как выполнить подобные работы, тогда этот процесс нужно доверить профессионалам.

Требования к электрическим щитам в квартире

Выбор электрического щита нужно делать ответственно. От правильности выбора в дальнейшем будет зависеть электробезопасность в доме. На сегодняшний день ГОСТ по установке электрического щитка включает следующие требования:

  1. Заполнение щита должно осуществляться согласно технической документации. Именно в ней указывают количество защитных автоматов и номинальный ток.
  2. Щиток в обязательном порядке должен обозначаться знаками электрической безопасности.
  3. Материал, из которого изготовлен электрический щит должен быть негорючим.
  4. Корпус и дверца обязательно должны иметь заземление. Это необходимо для обеспечения хорошей защиты.

Кроме, правильного подбора в дальнейшем необходимо правильно составить схему электрического щита. Грамотное составление позволяет упростить процесс сборки в дальнейшем.

Принцип выбора электрического щита

После составления схемы вы сразу можете увидеть, сколько нужно установить автоматов и УЗО в щиток. Многие современные щитки на сегодняшний день имеют модульное исполнение. Для сборки чаще всего используются элементы, кратные по ширине 18 мм. Соответственно каждый модуль, который присутствует в конструкции будет иметь ширину в 18 мм. УЗО или ДИФ-автомат будут занимать два модуля сразу. Вот основные принципы выбора, на которые необходимо ориентироваться:

  1. Размер необходимо выбирать с запасом. Это позволяет осуществить перенос щита в дальнейшем без особых проблем.
  2. Подбор следует осуществлять с учетом типа прокладки проводки в доме.
  3. Свое предпочтение лучше отдавать пластиковым моделям, так как они не проводят электрический ток.

Монтаж электрощитка в квартире

Сначала, вам необходимо определиться с местом дальнейшей установки конструкции. Лучше всего установить конструкцию рядом с вводов электричества в квартиру.

Внутренний щиток в квартире

К конструкции следует обеспечить беспрепятственный доступ. Высота установки составляет 1.4-1.7 метра. Все зависит от размеров щитка, который вы выбрали. Установка электрического щитка в квартире своими руками осуществляется следующими способами:

  • открытым;
  • скрытым.

Теперь пришло время рассмотреть все особенности каждого из этих способов монтажа.

Установка навесного электрощитка

Навесной щиток подойдет в том случае, если прокладка проводки в доме осуществлялась открытым способом.

Навесной щиток в квартире

Перед началом монтажа конструкцию следует разобрать. На задней стенке вы увидите 4 отверстия, которые предназначены для крепления. Если в вашей модели их нет, тогда просверлите отверстия самостоятельно. Приложите щит к стене и определитесь с высотой. После этого выполните разметку и приступайте к сверлению.

Выбор правильного положения следует делать с помощью строительного уровня. Дюбеля или саморезы нужно выбирать в зависимости от материала стены:

  • для крепления к деревянной или металлической рейке используют саморезы;
  • для бетона достаточно дюбелей 6х40 мм;
  • на силикатный кирпич можно использовать дюбели 8х100 мм;
  • для пустотелого кирпича следует использовать анкера длинною не менее 8 см.

Когда щиток прочно закреплен можно завести провода. Их заводят через специальные отверстия на корпусе щита.

Монтаж встраиваемой модели

При выборе этого способа монтажа следует сразу быть готовым к образованию большого количества строительного мусора. Трудоемкость этого способа значительно выше, но щиток будет смотреть намного привлекательнее.

Встраиваемый щит в квартире

Если стены выполнены из гипсокартона, тогда об организации ниши необходимо позаботиться заранее. В бетонной или кирпичной стене нишу необходимо выбивать. С каждой стороны также необходимо оставить зазоры по 3 см. Размеры ниши будут зависеть от конструкции щитка, который вы выбрали. В сформированную нишу необходимо поместить распределительных электрический щиток. Если отверстий для проводов в конструкции нет, тогда их нужно сделать самостоятельно.

Процесс сборки

После завершения установки коробки электрощитка можно приступать к его подключению. Для этого нужно выполнить следующие операции:

  1. Установите DIN-рейки с размеров в 35 мм. Именно на них осуществляется крепление всех элементов, которые присутствуют в щитке. Крепление на рейку происходит с помощью защелок.
  2. Установите необходимое количество элементов в конструкцию. Запитывающий кабель нужно подвести к вводному автомату, который обычно устанавливают слева вверху.
  3. Подключите вводный автомат. Лучше всего, чтобы фаза подключалась снизу.
  4. После завершения всех процессов автоматы соединяются перемычками и начинается сборка по схеме. Ноль необходимо брать с нулевой шины для каждого автомата по отдельности. Желто-зеленый провод нужно подключить к шине заземления.

Важно знать! Чтобы не запутаться в дальнейшем перемычки для фазных и нулевых проводов должны иметь разные цвета.

Перенос и установку электрического щитка нужно осуществлять только после отключения питания. Если вы не уверенны в своих возможностях, тогда подобную работу лучше доверить профессионалам. Это позволит обезопасить себя от поражения током или неправильной работы устройства. После завершения сборки закройте крышку и проверьте результат.

Рекомендуем изучить: vse-elektrichestvo.ru/elektromontazh/elektricheskie-shhity/zamena-kvartirnogo-shhitka.html.

монтаж и сборка своими руками

Для подключения электроэнергии в каждой квартире или частном доме нужен электрический щиток. Величина и его наполнение зависят от количества подключённых электроприборов.

Что такое электрический щит и для чего он нужен

Электрический распределительный щиток — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения подключённых после него электроприборов.

Сборка распределительного электрического щитка для квартиры

Сборка распределительного электрического щитка для квартиры

В распределительные щиты могут устанавливаться розетки, электросчётчик, амперметры и другие приборы.

Установка электрощитов в квартире или частном доме производится возле входа, в месте, исключающем попадание на него воды.

От наполнения щита зависит удобство управлением электроприборами. Например, можно отключать и включать всё электроотопление или наружное освещение одновременно, из одного места.

Составление схемы электрического щита

Перед сборкой электрического щитка необходимо составить его схему. Она составляется по схеме электропроводки в квартире. На ней вся аппаратура, расположенная в распределительном щитке в квартире, находится после электросчётчика.

По схеме электропроводки определяется, сколько необходимо автоматов защиты и их номинал, параметры УЗО и других аппаратов.

Потребители электроэнергии можно разделить на группы, каждой из которых соответствует свой автомат. Это указывается на схеме электрического щитка.

Важно! Составленная по правилам ПУЭ (правила устройства электроустановок) схема электрощита важна для правильного монтажа распределительных щитов.

sostavlenie shemi elektroshitkasostavlenie shemi elektroshitkaПринципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

  • По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
  • По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
  • По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Важно! Установка в сети УЗО может спасти здоровье или жизнь людям, живущим в доме.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

  • составить схему электрощита;
  • по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
  • посчитать общую ширину всех приборов.

Важно! Ширина электрощитков при покупке также измеряется в модулях. Это размер отверстия для установки электроприборов. В некоторых конструкциях он может увеличиваться выламыванием пластин в наружной крышке.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

  • внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
  • откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
  • есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

Справка! В кабелях изоляция заземляющей жилы жёлтая или жёлто-зелёная.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

  • пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
  • в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
  • коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

  • коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
  • углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
  • дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

Как собрать схему электрического щитка

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

  • при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
  • в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
  • сечение перемычек выбирается равным или большим сечению кабелей.
  • провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

  • Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
  • Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
  • С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
  • Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
  • Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
  • Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

Важно! По новым нормам ПУЭ в клеммы зажимать многожильные провода запрещено. Для этого используются специальные наконечники НШВИ.

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

  • Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
  • Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
  • Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
  • Тестером проверяется напряжение на выходе автоматов защиты.
  • Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
  • В розетках проверяется напряжения.
  • выполняется проверка освещения.
  • в таком режиме электрический щит должен поработать несколько часов.
  • Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

  • Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
  • Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
  • Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Как правильно установить и собрать щиток электрический в квартире



Монтаж электрического щитка фотоМонтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор

Мощность, Вт

Телевизор

140

Освещение

500

Компьютер

500

Микроволновка

800

Стиральная машина

2600

Электрочайник

1300

Бойлер

1900

Пылесос

650

Утюг

1600

Холодильник

300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Монтаж электрического щитка фотоРаспределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита. Монтаж электрического щитка фото

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

    Монтаж электрического щитка фотоСборка распределение щитка

Соединение можно производить тремя способами:

  1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
  2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
  3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

  1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
  2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
  3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
  4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
  5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
  6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.Монтаж электрического щитка фото

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Монтаж электрического щитка фотоСхема монтажа с тремя фазами вводаМонтаж электрического щитка фотоОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

Добавить комментарий

Ваш адрес email не будет опубликован.
