Содержание

Установка распаячных коробок — Ремонт220

Автор Фома Бахтин На чтение 2 мин. Просмотров 2k. Опубликовано Обновлено

Распаячные или распределительные коробки – непременный атрибут внутренней электропроводки любого помещения: будь то кабинет официального учреждения или комната в квартире.

Назначение. Это места соединений и ответвлений проводов электропроводки. Их использование существенно упрощает монтаж. Как пример – подключение питания розеток одной электрической группы.

В помещение достаточно проложить один питающий кабель, от которого, сделав соответствующие соединения (ответвления) в коробке, запитать все нужные розетки, а не тянуть питающий кабель для каждой из распределительного щита.

Таким образом, можно серьезно снизить расход кабеля. Впрочем, необходимость применения распаячных коробок в монтаже, обусловлена не только экономей, но и требованиями нормативных документов.

По способу установки, коробки могут быть скрытой установки и накладные. Первые используются для скрытых электропроводок (что, понятно из их названия) помещений, вторые – для наружных.

Установка. Конечно, главное требование при установке коробок – удобство в их дальнейшем обслуживании – беспрепятственный, быстрый доступ к соединениям проводов.

Так, от коробки, скрытой за толстым слоем шукатурки или, находящейся над подвесным потолком из гипсокартона, толку мало. Ведь, для того, чтобы до неё добраться, в первом случае придется отбивать штукатурку (что, конечно, красоты помещению никак не добавит), во втором – вообще, демонтировать часть потолка.

Ограничений по количеству распредкоробок в помещении нет; здесь, следует руководствоваться принципами экономии, опираясь на здравый смысл. Со стороны нормативно-технических документов имеются ограничения на места их установки.

Согласно, ПУЭ-7 п. 7.1.47, в зонах 0, 1, 2 ванных и душевых помещений установка распределительных и соединительных коробок недопустима.

То есть, в следующих местах упомянутых помещений: в пределах до 3-х метров от уровня пола над- и 60 см по горизонтали во всех направлениях от ванны и душевого поддонах (зона 1 и 2). Разумеется, на внуренние части этого сантехнического оборудования (зона 0),  данное ограничение, также, распространяется.

Поэтому, для полной уверенности правильности своих действий при монтаже, распаечную коробку будет лучше расположить снаружи ванной или душевой комнаты – на внешней стороне её стены или потолке.

Монтаж распаечной коробки

Монтаж распределительной коробки

Правильный монтаж распред коробки. ЛАЙФХАК. Крышка на жидкие гвозди.

Монтаж распределительной коробки

В статье рассмотрим монтаж распределительной коробки и ее ремонт. Необходимость замены распределительной коробки, как правило, в квартире возникает редко. Вот перечень случаев, когда старую коробку придется заменить:

  • Повреждение крышки коробки, когда новую крышку данного конструктивного исполнения раздобыть невозможно.
  • Замена или ввод дополнительного кабеля в коробку
  • Старая коробка портит дизайн помещения, бросается в глаза.

Все работы в соединительных коробках и рядом с ними выполняются при полном снятии напряжения в квартире. Обязательно проверьте, исчезло ли оно на самом деле. Для этого удобно использовать бесконтактный указатель напряжения. Если его нет, то для проверки нужно аккуратно снять изоляцию соединений в коробке и воспользоваться однополюсным индикатором.

Такую коробку придется поменять

Разборка соединений и демонтаж распределительной коробки

Снять коробку и установить новую невозможно без разборки коммутационных соединений проводов в ней. Чтобы по окончании работы собрать все обратно, их нужно отмаркировать. Каждой скрутке присваивается номер. Последовательно разбирая каждую скрутку, на ее проводники вешается бирка с этим номером. Поскольку соединений в коробке не так уж много, можно использовать маркер, нанося им кольцевые полосы на провода. Количество полос будет соответствовать номеру соединения.

Затем нужно вскрыть штробы с отходящими от коробки кабелями на расстояние около 5 — 10 см от нее. Перед этим, чтобы сохранить интерьер с первозданном виде, придется отклеить обои вдоль вскрываемой штробы. Для этого их разрезают ножом и шпателем поддевают обои. Главная задача: чтобы обои не рвались, а отслаивались от стены по проделанным прорезям. В этом случае, при наклеивании их обратно получится едва заметный шов.

Для вскрытия штроб используется молоток и зубило. Можно использовать широкую плоскую отвертку с усиленной ручкой, по которой бьют молотком. Применение перфоратора с лопаткой не желательно, так как есть риск не рассчитать удар и попасть в кабель. По той же причине не стоит и сверлить стену. Вручную получится медленнее, но зато – надежнее.

Чтобы не повредить кабели в стене, выколачивание штукатурки начинают от коробки, а места для ударов выбирают так, чтобы они находились по краям от проложенных кабелей. Не намечайте сразу всю штробу – кабель может резко повернуть. Откалывайте штукатурку последовательно, по одному сантиметру, докапываясь до кабеля, и только потом идите дальше.

Когда кабели освобождены из стены, вынимайте их из коробки, сохраняя маркировку, и разводите в стороны. Старая коробка на этом этапе вываливается из стены самостоятельно. Если этого не произошло, ее выбивают или выламывают.

Монтаж распределительной коробки

Если новая распределительная коробка большей глубины или размеров, чем старая, то при помощи того же молотка с зубилом проем под нее расширяют. При изменении расположения вводов в новую коробку ее придется сдвинуть в сторону, чтобы провода попадали во вводы. Для этого опять придется долбить.

Ассортимент соединительных коробок

На этом этапе можно использовать и перфоратор. Напряжение в квартиру подается при условии, что отключенные провода разведены и надежно изолированы.

Коробка устанавливается так, чтобы ее крышка находилась на одном уровне с поверхностью стены. Тогда ее можно заклеить обоями, и она не будет бросаться в глаза. Полностью прятать коробку под штукатуркой запрещено правилами. В нее должен быть обеспечен доступ.

Коробка крепится к стене при помощи дюбелей и саморезов. Для выравнивания под ее края подкладывают шайбы, щепки нужной толщины. Результат контролируется уровнем, приложенным к поверхности стены, после полной затяжки саморезов. Крепеж выполняет вспомогательную функцию – держаться коробка будет за счет штукатурки.

Когда коробка закреплена, в нее заводят кабели. Если изоляция их повреждена в результате разборки или по другим причинам, сверху на нее наматывают изоленту и надевают термоусаживаемые трубки или трубки ПВХ соответствующего диаметра. Соединения выполняют сваркой, пайкой или скручиванием жил между собой с обязательным применением клемм типа ЗВИ или колпачков СИЗ. Качественное соединение получается и при применении клемм WAGO.

Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов»

.

Соединение проводов в коробке пайкой

Про соединение проводов в коробке с помощью СИЗ читайте статью: «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

Соединение проводов в коробке с использованием колпачков СИЗ

После подключения коробку закрывают, и пространство вокруг нее заштукатуривают. До застывания штукатурки вокруг крышки коробки шпателем или плоской отверткой нужно сделать углубление, облегчающее открытие крышки. Когда штукатурка застынет, обои наклеивают на место, или оклеивают участок стены новыми обоями. Коробка заклеивается целиком. При необходимости ее можно будет без труда найти простукиванием, вырезать обои вокруг крышки и вскрыть ее.

Оцените качество статьи:

Монтаж распаечной коробки – Стоимость установки в Москве, МО

Монтаж распаечной коробки – востребованная услуга, которую профессионально могут оказать квалифицированные мастера специализированного сервиса LIDER USLUG. Чаще всего данный вид работ выполняется в процессе капитального ремонта жилых, коммерческих и производственных помещений.

Монтаж может осуществляться следующими способами:

  • открытый – когда крепление монтируется непосредственно на стеновую поверхность;
  • закрытый – когда установка производится в специально подготовленную нишу.

Установка распределительных коробок позволяет упростить прокладку провода, снизить расход кабеля, создать дополнительные удобства для подключения различных электрических групп: розеток, выключателей, светильников. При проведении работ от электрика потребуются наличие опыта и определенных знаний, предельная аккуратность, поэтому лучше обратиться к специалистам на сайте lideruslug.ru.

Установка распаечной коробки – Цены, гарантии

Распределительная коробка – специальное устройство, предназначенное для соединения и распределения ответвлений электрической проводки к розеткам, выключателям, различным светосветительным приборам. Наши частные исполнители произведут установку крепления коробки по приемлемым расценкам.

Стоимость услуги зависит от ряда факторов:

  • количества монтируемых точек;
  • ограниченности доступа до непосредственного места монтажа;
  • материала стеновых перекрытий.

Монтаж распаечной коробки предполагает правильное последовательное выполнение этапов всего процесса. Только в этом случае можно гарантировать отсутствие коротких замыканий, а также удобство дальнейшего обслуживания. С помощью нашего сервиса есть замечательная возможность вызвать электрика, способного оказать требуемую услугу в Москве, Московской области по одним из самых низких цен за работу.

Надежное электроснабжение дома обеспечит установка распаечной коробки.

Распаечная коробка — простое, надежное, недорогое устройство, широко используемое монтажниками в процессе прокладки силовых и других типов кабелей.

Область применения распаечных коробок, наружных или внутренних, достаточно широка. С помощью компактных недорогих устройств удается быстро и безопасно осуществить монтаж проводов и организовать коммутацию:

  • телефонных
  • телевизионных
  • сигнализационных
  • силовых проводов и кабельных линий.

Устанавливают данные устройства в бетонные, кирпичные или другие монолитные стены. Область применения изделий достаточно широкая. Это, прежде всего, жилые помещения, квартиры, частные дома, коттеджи, особняки. Повышенным спросом пользуются устройства при прокладке электропроводки и других линий на объектах коммерческой инфраструктуры, в офисных помещениях, торговых центрах, складских комплексах и терминалах. Надежность и безопасность наружные распаечные коробки обеспечивают в детских садах и школах, других общеобразовательных, медицинских центрах, клиниках и т.п.

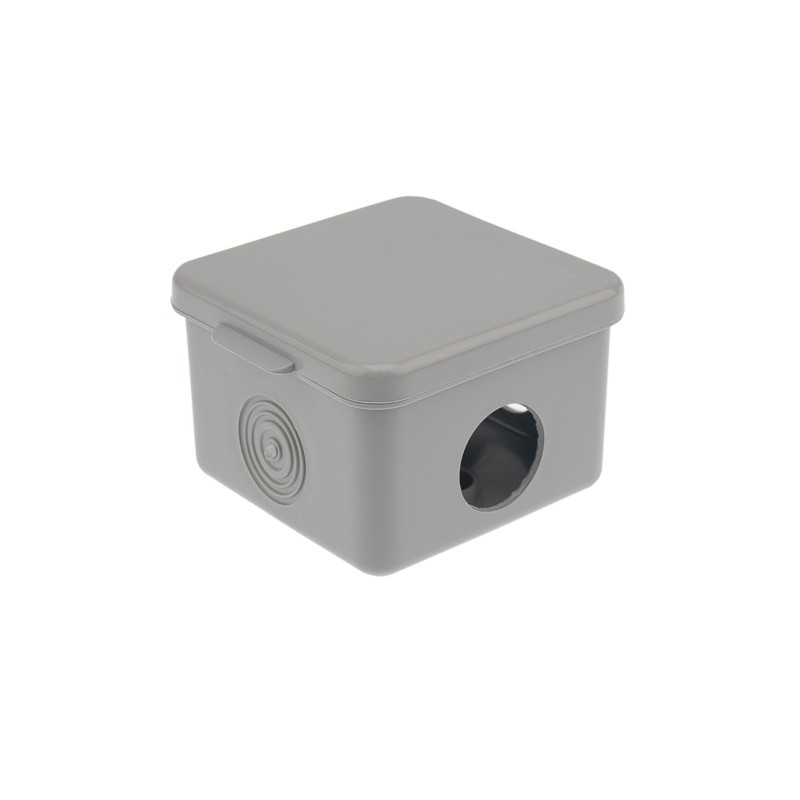

Распаячная коробка для соединения проводов

Установка распаечной коробки осуществляется, как правило, одновременно с монтажом линий, прокладкой электрических или других видов кабелей. Важное правило — заранее точно рассчитать места установки коробок и отметить их на стенах помещений, в конечных пунктах монтажа розеток, выключателей или соединения (разветвления) линий.

Использование распаечных коробок, внутренних или наружных, позволяют не только обеспечить надежное соединение электропроводки и других видов коммуникаций, но и сохранить возможность доступа монтажникам к местам соединений с целью проверки надежности и безопасности передачи сигналов.

Среди всех видов распаечных коробок именно продукция производства TDM является лучшими изделиями в соотношении доступной цены и безупречного качества материала. Для этого в качестве исходного сырья для производства востребованных электромонтажных изделий используется специальный полистирол (полипропилен), являющийся прекрасным диэлектриком.

Техника безопасности проведения электромонтажных работ

Устанавливают распаечные коробки строго в определенной последовательности. Этого требует не только техника безопасности, но и надежность, долговечность электромонтажа, длительность эксплуатации коммуникаций. Вся работа состоит из нескольких основных этапов:

  • определение высоты расположения будущих розеток и выключателей, а также — соединительных коробок под разводку кабеля
  • разметка контура
  • бурение отверстия с использованием специальных коронок
  • штробление канавки под прокладку кабеля
  • очистка отверстия, грунтовка
  • фиксация коробки в стене с помощью специального строительного гипса или гипсового клея
  • после полного засыхания смеси выравниваются и шлифуются наружные края

После этого подрозетник считается полностью подготовленным к проведению дальнейшего монтажа.

Распаечные коробки TDM

Одним из наиболее надежных, эффективных и надежных изделий, позволяющих осуществить монтаж электропроводки быстро и безопасно, это распаечные коробки TDM. С помощью простых, надежных, эффективных и недорогих устройств можно запитать от одного кабеля несколько розеток и других потребителей электроэнергии или места из соединения. Установка распаечной коробки данной модели позволяет добиться максимальной безопасности и надежности производства монтажных работ. Изделие изготовлено из безопасного диэлектрического материала. Помимо основного предназначения коробка надежно и эффективно защищает электропроводку от негативного влияния пыли и влаги, предохраняет от контакта с детьми и домашними животными.

Распаечная коробка модели TDM, помимо прочного и надежного соединения проводов, обладает следующими основными преимуществами:

  • Привлекательный внешний вид, стильный дизайн, максимально реалистично имитирующий натуральную древесину.
  • Простота, легкость и доступность установки распредкоробки на штатное место.
  • Длительная, надежная и безупречная эксплуатация.
  • Безупречная техника безопасности электромонтажа.
  • Доступная цена.

Купить распаечную коробку можно в нашей компании. Продукция всегда есть в наличии в достаточном количестве, и будет передана заказчику в кратчайшие сроки.

Монтаж распределительной коробки — Наши статьи

  Установка разветвительных коробок является важной частью общей системы электроснабжения квартиры или частного дома, которая обеспечивает равномерное распределение подачи электрической энергии.

  Установка распределительной коробки проводится в каждой комнате квартиры или дома Санкт Петербурга, и к ней сводятся все провода всех существующих электрических точек и источников света в помещении.

Монтаж распределительной коробки, цена которой невысокая, даёт массу преимуществ:

• Удобство в эксплуатации электрической сетью.

• Поломку электропроводки можно быстро и удобно устранить.

• Равномерное распределение нагрузки на все имеющиеся в помещении электроприборы.

• Возможность упорядоченно добавлять новые электрические ветки.

  Монтаж разветвительных коробок возможен как при открытой, так при закрытой проводке, только с той разницей, что последнюю устанавливают в специально высверленной штробе. В любом случае коробку устанавливают таким образом, чтобы крышка находилось на видном месте, и имела легкий доступ к подключенным кабелям.

  Монтаж распредкоробок обычно производят вверху стены в углу. Возможна установка распределительной коробки в бетон или кирпичную стену. Для этого необходимо сделать нужного диаметра отверстие под коробку, как это делается мы уже писали в статье установка подрозетников.

Монтаж проводов в распределительной коробке: Для удобства пользования распредкоробкой можно подписывать все выходящие из неё провода: к щитку, к розетке и выключателям. Также можно подписывать каждую отдельную электрическую цепь.

Какие провода нужно использовать? Напряжение подается от щитка по проводу с двумя и тремя жилами. Его сечение должно быть не меньше 2,5 мм кв. Поскольку именно такой провод легко выдерживает нагрузку всех домашних и бытовых электрических потребителей.

  Для подключения осветительных приборов используют кабель с сечением 1,5.

  После того, как все работы по прокладке проводки завершены, подключены все необходимые электрические точки и произведет монтаж коробки, приступают к завершающему этапу – подсоединению проводов.

  Распределительная коробка имеет по 2 или 3 вводных провода: фаза, ноль (в некоторых случаях заземляющий провод). Точно такую же подводку имеют и остальные точки. И подсоединяются они соответствующим образом: нулевой провод к нулевому, фазовый к фазовому и т.д.

  Далее дело обстоит за качественным соединением проводов. Если коробка оснащена клеммами, сделать это довольно просто: провода вставляются и зажимаются в специальных винтах. В ином случае оголенные и скрученные провода следует спаять.

  Подключённые кабеля аккуратно складываются в коробку и накрывают крышкой. Монтаж распредкоробки лучше доверить квалифицированным специалистам, которые в короткие сроки проведут все необходимые установочные работы.

  Вызвать Мастера Электрика на Дом можно в любой район Санкт-Петербурга и любой день недели. Установка распределительной коробки (цена за услуги) недорогая, а проводится быстро и качественно.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки


Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Установка, монтаж распаечной коробки в СПБ/Монтаж распределительной коробки/Цена на монтаж распределительной коробки в СПБ

МОНТАЖ,УСТАНОВКА,ЗАМЕНА РАСПАЕЧНОЙ КОРОБКИ В СПБ

ВЫЗВАТЬ МАСТЕРА ДЛЯ УСТАНОВКИ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ В СПБ

Правильный монтаж электричества позволит обеспечить  долгую и бесперебойную службу электротехники у Вас дома. Обращайтесь в компанию «Ультра-Сервис»— мы всегда ответственно относимся к своей работе, у нас демократичные цены и гибкая система скидок. Наши электрики – специалисты с огромным опытом работ, с необходимыми навыками и сертификатами. Мы используем только профессиональное оборудование и качественные материалы, заключаем договора с клиентами и предоставляем гарантийные сроки. В случае возникновения проблем с электричеством, лучше вызвать опытного мастера на дом, а не устранять дефекты самостоятельно — это может быть опасно для жизни! Звоните 8(931)252-92-69 в СПБ.



МОНТАЖ РОЗЕТОК, ВЫКЛЮЧАТЕЛЕЙ, РАСПАЕЧНЫХ КОРОБОК ЦЕНА В СПБ

НАИМЕНОВАНИЕ УСЛУГИ

ЦЕНА, РУБ

ЕД.ИЗМ

Установка внутреннего  подрозетника и (роз/выкл) в бетоне

450

шт.

Установка накладной розетки с заземлением

300

шт.

 Установка внутреннего  подрозетника и (роз/выкл) в кирпиче

400

шт.

Установка внутреннего подрозетника и (роз/выкл) в гипсокартоне

350

шт.

Установка внутренней (роз/выкл)

150

шт.

Установка накладной (роз/выкл)

300

шт.

Замена (роз/выкл) на старом месте

200

шт.

Установка накладной распаечной коробки

250

шт.

Установка распаечной коробки в бетоне

400

шт.

Установка распаечной коробки в дереве

250

шт.

Установка распаечной коробки в кирпиче

300

шт.

Установка распаечной коробки в гипсокартоне

250

шт.

Монтаж телефонной розетки

250

шт.

Монтаж TV розетки

250

шт.

Монтаж розетки компьютерной сети

300

шт.

Уточнить стоимость установки,монтажа,замены распаечной коробки в СПБ и вызвать электрика на дом недорого можно по телефону 8(931)252-92-69 в СПБ.

Распаечная коробка- это устройство,в котором распределяются и объединяются разные проводники к различным электроточкам.При установке распаечной коробки упрощается схема электропроводки и снижаются затраты на нее.Установку распаечных коробок следует доверить профессионалам с профессиональным оборудованием-это защитит Ваш дом от угрозы короткого замыкания и пожара.

Установка распаечной коробки проводится скрытым и открытым способом.Для того чтобы установить скрытую распаечную коробку необходимо сделать нишу под нее, если таковой не имеется. После чего в распаечную коробку вставляют необходимые ответвления проводов и монтируют ее в подготовленную нишу.Для установки наружной распаечной коробки не требуется делать нишу под нее. Нужно только просверлить два отверстия, вставить дюбеля и посадить ее на шурупы.

Электромонтажные работы-это сложная и ответственная задача,которую лучше поручить настоящим профессионалам.Если Вам необходима установка распределительной(распаечной) коробки в квартире СПБ-обращайтесь в компанию «Ультра-Сервис» по телефону 8(931)252-92-69 в СПБ.Вызов и консультация электрика бесплатно!

Компания «Ультра-Сервис» выполняет все виды электромонтажных работ:

Звоните в компанию «Ультра –Сервис» и профессиональный мастер будет у Вас в назначенный день и час! Мы работаем быстро, качественно и недорого!Звоните по телефону 8(931)252-92-69 в СПБ.

Как подключиться к новой распределительной коробке | Home Guides

Новая распределительная коробка используется для создания проводных соединений, называемых сращиванием, в доме. Проводку распределительной коробки часто присоединяют к электрической розетке или проводке светильника. Выполнение стыковки в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с горючими материалами. Как только новая распределительная коробка будет установлена ​​в стене или потолке, она готова для подключения проводов.

Отключите питание в главной коробке автоматического выключателя вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

Вставьте подключаемый тестер цепей в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в ваш дом.

Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на распределительной коробке, куда будет вставлен кабель.

Вставьте кабельные зажимы в выбитые отверстия.

Вставьте конец провода в отверстие для кабеля в распределительной коробке розетки или выключателя света и протолкните его через стену в направлении распределительной коробки или начните с того места, где приспособление находится выше всего в вашем доме. С помощью рыбной ленты протяните конец кабеля через кабельный зажим на распределительной коробке.

Вытяните электрические кабели так, чтобы концы выступали на 6 дюймов из распределительной коробки и распределительной коробки, а затем обрежьте кабель кусачками.

Проложите другой отрезок электрического кабеля от распределительной коробки до электрической розетки или осветительного прибора, к которому он будет присоединяться. Вставьте конец электрического кабеля через другой зажим для кабеля на распределительной коробке, а затем проложите кабель через стену к розетке или осветительной арматуре. Используйте рыболовную ленту, чтобы вставить конец кабеля в электрическую коробку розетки. Оставьте на обоих концах электрического кабеля лишние 6 дюймов и обрежьте его кусачками.

Отрежьте 3 дюйма внешней изоляционной оболочки электрического кабеля универсальным ножом, чтобы обнажить изолированные провода с цветовой кодировкой и неизолированный медный заземляющий провод электрического кабеля.

Разделите изолированные провода с цветовой кодировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью приспособлений для зачистки проводов.

Удерживайте конец белого провода, ведущего к новому приспособлению, до белого провода в новой распределительной коробке. При необходимости подрежьте кусачки, чтобы они стали ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть неизолированные металлические концы.

Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки.При необходимости подрежьте кусачки, чтобы они стали ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите гайку для проводов, чтобы закрепить черные провода и закрыть оголенные металлические концы.

Вставьте зеленый винт заземления, прикрепленный к концу зеленого провода заземления, к отверстию для винта, расположенному сбоку или сзади распределительной коробки. Удерживайте оголенные медные заземляющие провода или зеленые изолированные заземленные провода от нового приспособления и распределительной коробки до зеленого жгута заземляющего провода. Обрежьте концы, чтобы они были ровными.Скрутите заземляющие провода по часовой стрелке. Навинтите гайку зеленого цвета, чтобы закрепить провода.

Подсоедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или осветительной арматуре с помощью гайки таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт отверткой. Оберните белые провода против часовой стрелки вокруг серебряных клеммных винтов и затяните винты отверткой.Используйте жгут зеленого заземляющего провода, чтобы соединить вместе оголенные медные или зеленые изолированные заземляющие провода и прикрепить их к электрической коробке розетки или осветительной арматуры.

Наденьте крышку распределительной коробки на установочные винты распределительной коробки. Затяните винты отверткой, чтобы закрепить крышку распределительной коробки.

Ссылки

Ресурсы

Наконечники

  • Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание того количества проводных соединений, которое вы собираетесь выполнять.

Предупреждения

  • Всегда отключайте питание главным автоматическим выключателем перед выполнением работ с электропроводкой в ​​доме.
  • Не перегружайте новую распределительную коробку слишком большим количеством стыков проводов, так как это небезопасно и может вызвать перебои в электроснабжении и даже возгорание.

Писатель Биография

Алексис Рохлин — профессиональный писатель для различных веб-сайтов. Она работала над издательством Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Рохлин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

Процедура установки распределительной коробки приборов

ОБЩИЕ ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Все постоянные материалы, расходные материалы и распределительная коробка для установки должны быть подготовлены и проверены перед установкой.

Убедитесь, что рабочие зоны готовы к установке, включая наличие строительных лесов (при необходимости), опор и доступа, чтобы избежать задержек в работе.

Изучите и подготовьте все требования к установке приборов и соответствующие ссылки, такие как IFC, расположение и технический объем работ, требования к разрешениям на работу и рабочие процедуры.


ПРОЦЕДУРЫ ВЫПОЛНЕНИЯ РАБОТ
  1. Обследуйте место установки распределительной коробки, сравнивая детали установки и схему. Обеспечение свободного доступа для обслуживания и отсутствия препятствий. В случае обнаружения несоответствий или препятствий на строительных чертежах, следует направить подрядчику запросы на стройплощадку для получения дальнейших инструкций.
  2. Перед установкой распределительную коробку необходимо осмотреть на предмет возможных заводских повреждений или повреждений при транспортировке.Если было обнаружено физическое повреждение или несоответствие спецификации, это должно быть зарегистрировано с использованием отчета о приемке материала QC и немедленно сообщено подрядчику для утилизации.

3. Перед установкой на место секции распределительной коробки должны быть открыты и проверены на чистоту и отсутствие инородных тел.
4. Распределительные коробки должны быть идентифицированы с помощью гравированной ламинированной пластмассовой этикетки. Обычно черный текст с белым цветом фона.Распределительные коробки в режиме отключения текст должен быть белым с красным цветом фона.

5. Проверьте места установки распределительной коробки приборов и нанесите отметки, которым должны соответствовать возвышения, высота установки и ориентация на последних чертежах IFC.

6. Установите необходимые изготовленные опоры и кронштейны для распределительной коробки в соответствии с последними утвержденными чертежами EPC. При необходимости следует выполнять сварку опор. 7. При необходимости установите необходимый прочий фундамент.8. Опора и / или кронштейн должны быть осмотрены и проверены на соответствие чертежам производственного цеха и деталям монтажа распределительной коробки приборов. 9. Особое внимание следует уделить точкам крепления для обеспечения правильного размера и зазора.

10. Все неровные края опоры или кронштейнов должны быть удалены; узел загрунтован и окрашен в соответствии с Техническим заданием.
11. Установленную опору необходимо проверить, чтобы убедиться, что она ровная, вертикальная и вся сборка жесткая.
12. Проложите соединительный провод 12AWG (зеленый и желтый) внутри JB между дверью и кузовом, а также между задней панелью и кузовом.

13. Требуемый минимальный рабочий зазор должен быть сохранен перед всей распределительной коробкой, а двери должны свободно открываться как минимум на 90 °. Все полевые распределительные коробки должны быть установлены вертикально, т.е. дверь должна открываться справа налево. 14. Разветвительные кабели должны быть в среднем около 70 метров в длину от прибора до ответвительной ответвительной коробки FF и в среднем 70 метров в длину от ответвительной ответвительной коробки FF до промежуточной распределительной коробки.

15. Кабельные вводы для распределительных коробок должны быть расположены и идентифицированы последовательно, чтобы избежать путаницы и минимизировать ненужные перемещения в пределах заданного значения.

16. Все кабельные вводы в полевые распределительные коробки должны проходить снизу. Дренажное уплотнение должно быть установлено на кабелепроводе в пределах 18 дюймов от корпуса. Все неиспользуемые входные отверстия должны быть закрыты утвержденными заглушками. 17. Вводы кабелепровода должны осуществляться через ступицы с прокладками (ступица Майерс), предоставленные поставщиком. Материал прокладки должен быть маслостойким.Соединение кабелепровода должно иметь резьбу NPT.

18. Проверить электропитание согласно схеме подключения.
19. Все распределительные коробки должны быть заземлены на основную сеть.
20. Где установить прочий фундамент, финишный раствор для бетонного фундамента
с солнцезащитным покрытием согласно спецификации проекта.
21. Должна быть предусмотрена защита от повреждений во время строительства.

ИСПОЛЬЗУЕМЫЕ ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ

Необходимые инструменты и оборудование должны быть в хорошем состоянии и должны быть проверены супервайзером по приборам перед использованием на строительной площадке.К ним относятся, помимо прочего:

  1. Набор ручных инструментов и фитингов
  2. Гибочно-отрезной станок
  3. Сварочный аппарат
  4. Цепной блок / съемник цепи
  5. Гидравлический подъемник поддона
  6. Обычный ручной инструмент
  7. Электроинструменты ( электрическая дрель и т. д.)
  8. Пробойник с гидравлическим ножным насосом
  9. Набор инструментов для снятия изоляции
  10. Переносной бензиновый генератор на 120 В переменного тока, 60 Гц
ИСПОЛЬЗУЕМЫЕ МЕРЫ БЕЗОПАСНОСТИ
  1. Получите необходимые разрешения на работу от представителя соответствующего департамента предназначенный для участка перед началом любых работ.
  2. Провести надлежащую подготовку, включая необходимое защитное оборудование и инструменты для начала работы.
  3. Деятельность должна осуществляться в соответствии с данной процедурой и соответствующими стандартами Saudi Aramco и спецификациями проекта.
  4. Обеспечьте предупреждающий знак и достаточную заграждение на рабочем месте. Только назначенный персонал будет допущен в зону для поддержания безопасной рабочей атмосферы.
  5. Проведите инструктаж по технике безопасности для всей рабочей бригады и напомните обо всех основных требованиях безопасности для обеспечения безопасного и здорового рабочего процесса.
  6. Непрерывный мониторинг и инспекция должны осуществляться супервайзером / мастером на объекте вместе с назначенным инженером по технике безопасности на участке.
  7. Любые небезопасные действия при выполнении работ должны быть немедленно исправлены, чтобы избежать остановки работы.
  8. Во время работ необходимо поддерживать порядок в помещении. Участок во время всех работ должен содержаться в чистоте и порядке.
  9. Инженер по технике безопасности должен контролировать рабочую деятельность, чтобы помогать и защищать всех назначенных рабочих от воздействия угроз безопасности.Он должен обеспечить постоянное наличие и ношение средств индивидуальной защиты (СИЗ).

Как это:

Нравится Загрузка …

Как установить электрическую распределительную коробку

Электрическая распределительная коробка — это коробка безопасности, используемая для закрытия проводов, которые были соединены в единый электрический блок. Электрическая распределительная коробка может быть металлической или пластиковой. Чтобы сэкономить на расходах, пластиковые распределительные коробки предлагают более дешевую альтернативу металлическим.Поскольку большинство современных правил электротехники требуют, чтобы места сращивания проводов никогда не располагались за пределами защитного покрытия, эти коробки необходимо устанавливать при соединении электрических проводов. Чтобы установить электрическую распределительную коробку, прочтите дальнейшие инструкции.

Шаг 1. Планирование и подготовка

Перед установкой распределительной коробки определите наилучшее место для ее установки. Ящик можно установить в любом месте комнаты — на потолке или на стенах. Когда место установлено, проложите провода так, чтобы они встретились в этом месте.Используйте дрель на случай, если провода должны пройти сквозь стены.

Шаг 2 — Отключение источника питания

Перед тем, как приступить к сращиванию проводов и установке распределительной коробки, обязательно отключите автоматический выключатель внутри главной панели, чтобы предотвратить несчастные случаи. После этого еще раз проверьте ток с помощью вольтметра или мультиметра. Безопасность всегда должна быть приоритетом при работе с электрическими проектами, поэтому убедитесь, что в проводах нет тока.

Шаг 3 — Установите коробку

Перед тем, как приступить к соединению двух комплектов проводов, сначала установите коробку на запланированное место. Убедитесь, что винты плотно затянуты, чтобы надежно удерживать коробку.

Шаг 4 — Вставьте провода
