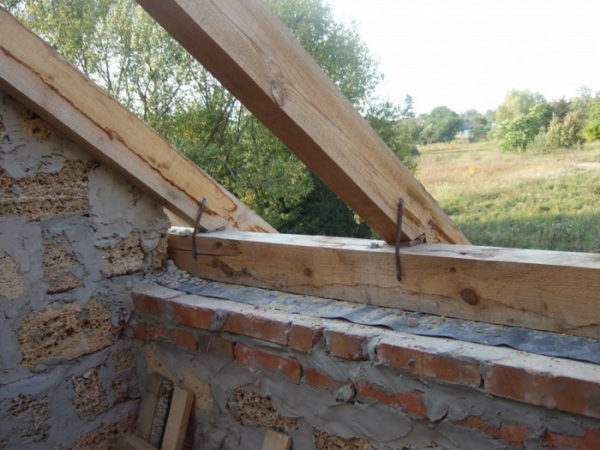

Мауэрлат для двухскатной крыши

Содержание статьи

Что такое мауэрлат?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть

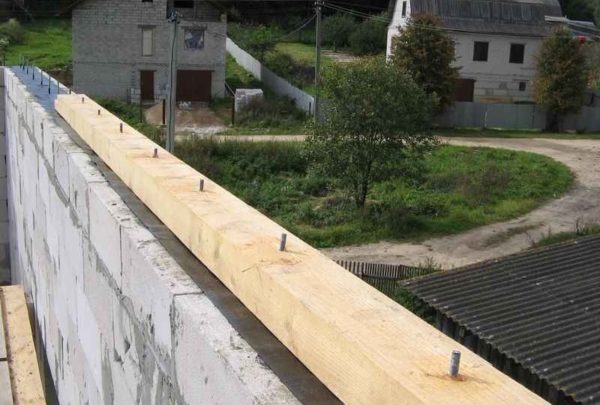

Мауэрлат двухскатной крыши

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

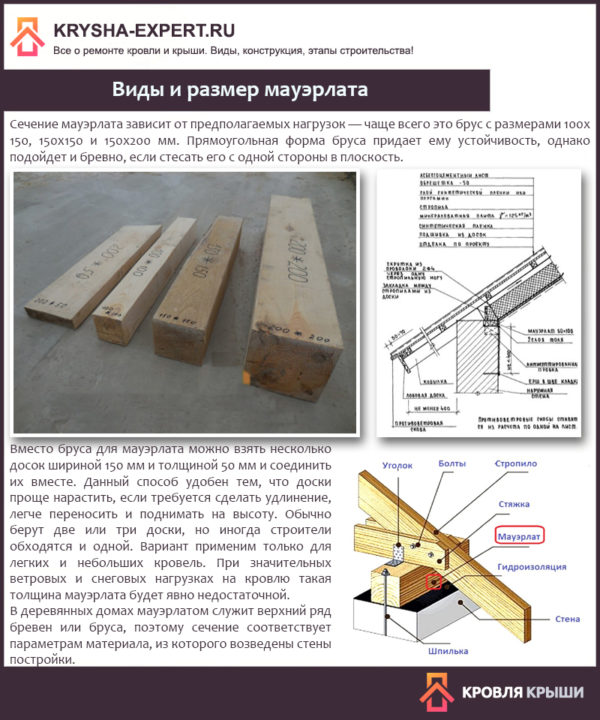

Виды и размер мауэрлата

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он изготавливается?

Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Монтаж стропильной системы

Цены на брус

Брус

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесины	Особенности
Брус	Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски	Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

Способ укладки мауэрлата на стенах из пеноблоков

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сучков, особенно при приобретении бруса. Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенах строения из-за неправильно распределенной нагрузки могут в будущем появиться трещины.

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

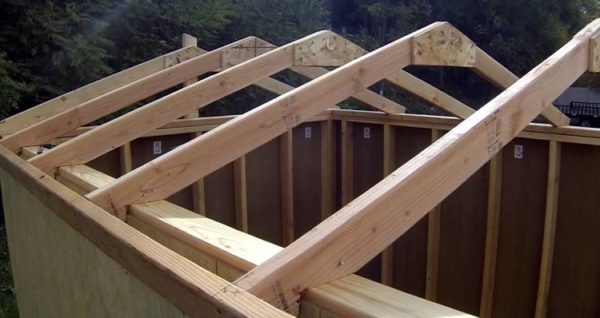

Строительство крыши хозпостройки

Цены на доски строительные

Доски строительные

Металлический мауэрлат

Это своеобразный комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в предварительно изготовленные отверстия в стропилах.

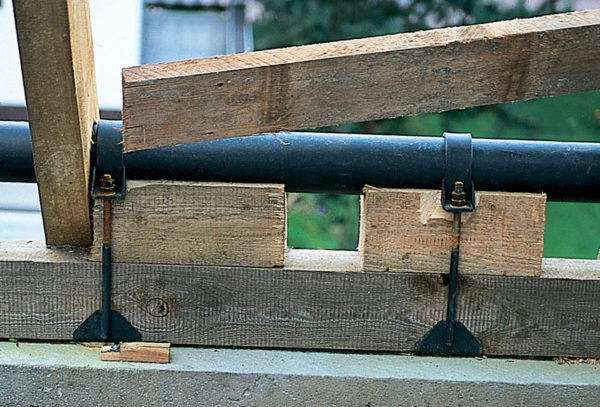

Мауэрлат, усиленный стальными трубами

Этот вариант будет оптимальным, если стропильная система кровли также изготовлена из металла. Работать с металлическим элементом сложнее, чем с деревянным, но зато такая конструкция получится гораздо надежнее. Использовать лучше качественные стальные трубы с небольшим сечением.

Мауэрлат с металлической балкой

Цены на различные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стенах может производиться по-разному. Прежде всего, с обустройством армопояса и без него. Этот элемент необходим в том случае, если прочность материала, из которого изготовлены стены, вызывает определенные сомнения – то есть имеется риск постепенного разрушения строения в результате нагрузки, которую осуществляет кровля.

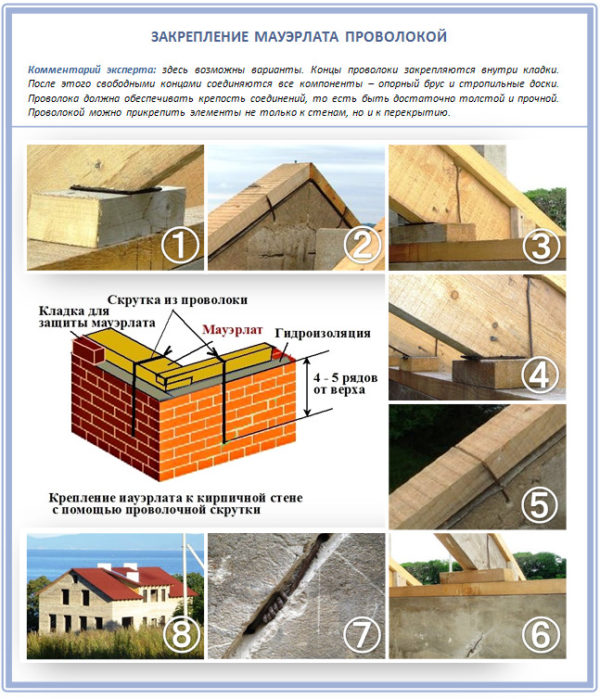

Крепление мауэрлата проволокой

Крепление мауэрлата к стенам производят несколькими основными способами:

• анкерными болтами длиной не менее 20 см;
• скобами, арматурой или шпильками, вмурованными в стены во время их кладки (например, из кирпича). Обычно методика применяется в случае, если площадь скатов кровли не превышает 250 м²;
• скобами к небольшим брускам, вмурованным в кирпичную стену;
• к шпилькам, установленным в армопояс, сформированный по длине стены.

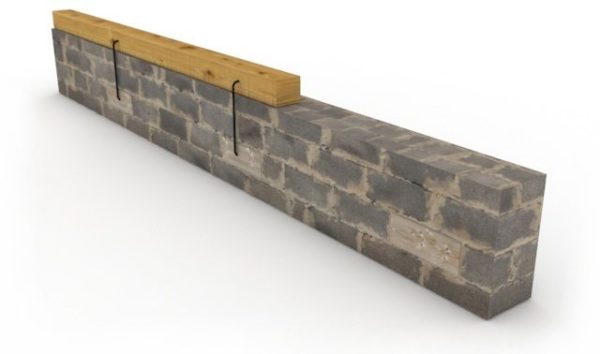

Применение скоб

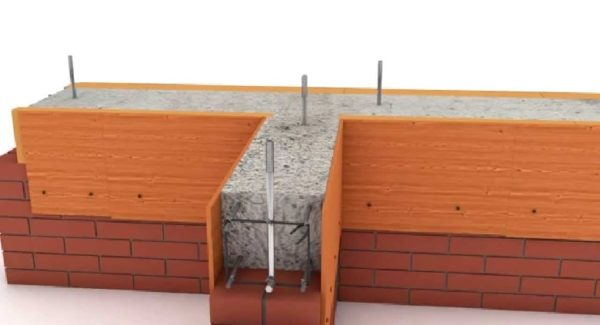

Шпильки вмурованы в армопояс

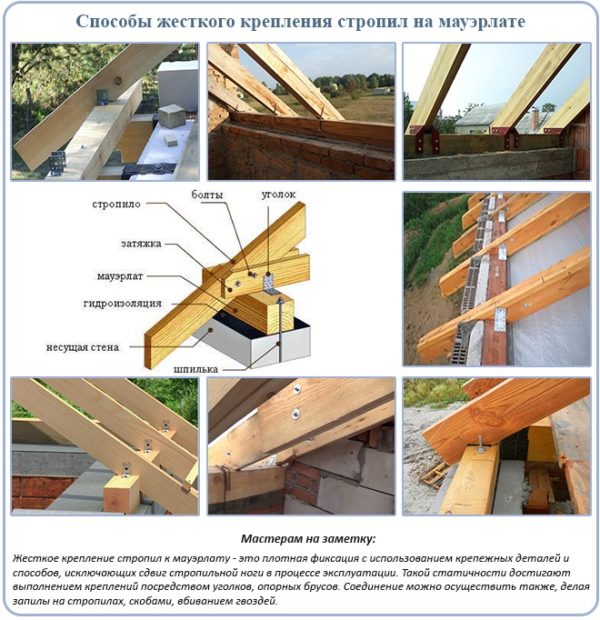

Несколько советов по креплению стропил к мауэрлату

Видео – Способы крепления мауэрлата

Особенности монтажа мауэрлата

Мауэрлат при монтаже двухскатной кровли устанавливается на две параллельные друг другу стены, на которые будет опираться кровля. Если стропила монтируются по наслонной системе с коньковым прогоном, имеющим опоры, то мауэрлат может быть установлен также и на несущую стену, расположенную посередине конструкции.

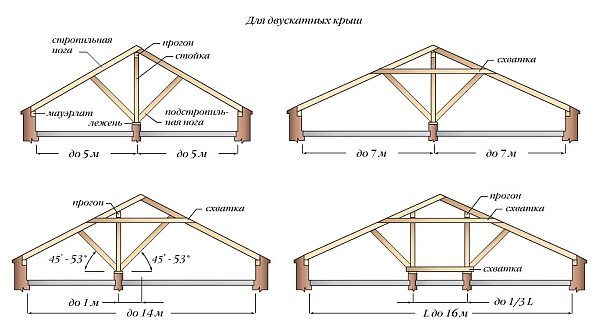

Расположение наслонных стропил для двухскатных крыш

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нуждается. Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типов домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его фиксации.

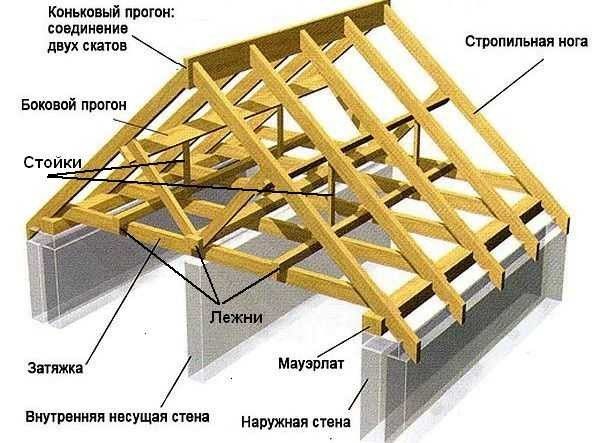

Стропильная система двускатной крыши

Сам мауэрлат может фиксироваться так, чтобы быть уложенным вдоль внутреннего или внешнего края торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно составлять не менее 5 см.

Если производится монтаж висячих стропил, то мауэрлат не устанавливается. Стропила крепятся к балкам перекрытия, уложенным поперек стен. Именно балка здесь и будет обеспечивать жесткость стропильной системы. Однако вариант висячих стропил может применяться лишь в случае постройки зданий с небольшой шириной пролетов между стенами. При этом обычно стены изготовлены из бревен или бруса.

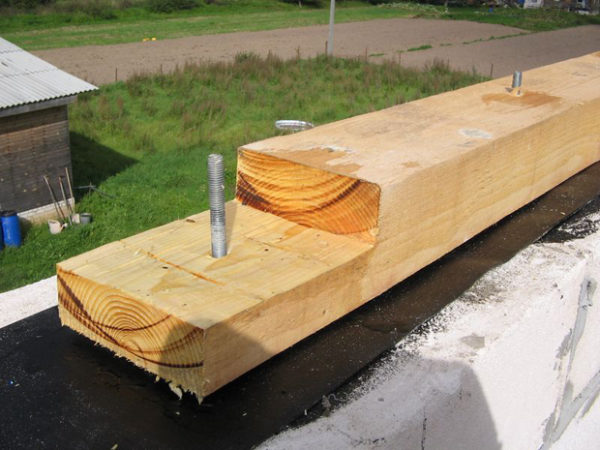

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не купить лишнего и не потратить чрезмерное количество денег. А знание определенных его параметров (таких как вес, объем) позволит определиться с типом крепления, чтобы вся система была надежной. Для произведения расчетов используются определенные формулы и параметры материала. В первую очередь, определяются длина и периметр будущего элемента. Затем вычисляется вес используемого материала по формуле M = R х V, где R – плотность используемого дерева, V – объем всего материала.  Объем можно вычислить по формуле V = S х L, где S – сечение (не менее 10х10 см), а L – это длина бруса.

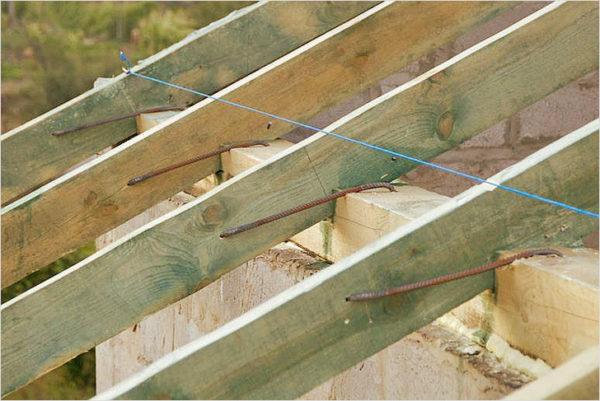

Как рассчитать мауэрлат

Подготовка к созданию армирующего пояса

Толщину армирующего пояса следует высчитывать, исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше, чем ширина торца стены.

Для работы потребуется приобрести цемент марки М400. Он заливается в один заход, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3:3:1. Для улучшения свойств смеси можно добавить в нее пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

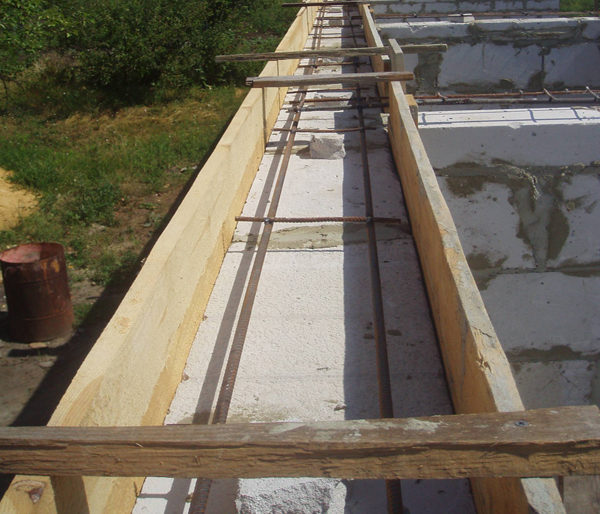

Опалубка под армопояс

Армопояс изготавливается так – в верхней части стены создается опалубка из дерева, укладываются арматурные прутья (параллельно, один над другим). К этим прутьям проволокой фиксируются анкерные болты, шпильки, скобы (диаметр – около 14 мм). Шаг между отдельными крепежными элементами не должен превышать 100 см. Располагаются они строго вертикально. Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

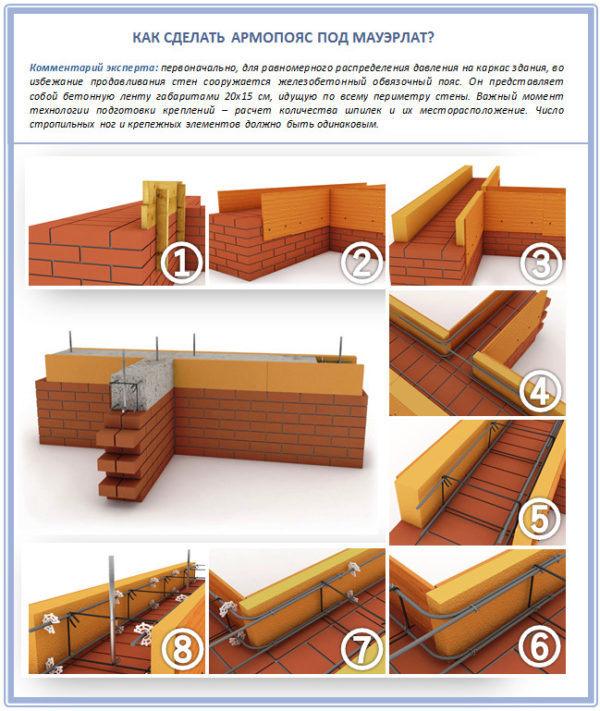

Как сделать армопояс для мауэрлата

Между мауэрлатом и стеной дома либо армопоясом важно обязательно проложить гидроизоляционный материал, а также озаботиться дополнительным утеплением или герметизацией зазоров. В противном случае именно в этом месте могут сформироваться мостики холода. Для гидроизоляции используется обычно полоска рубероида.

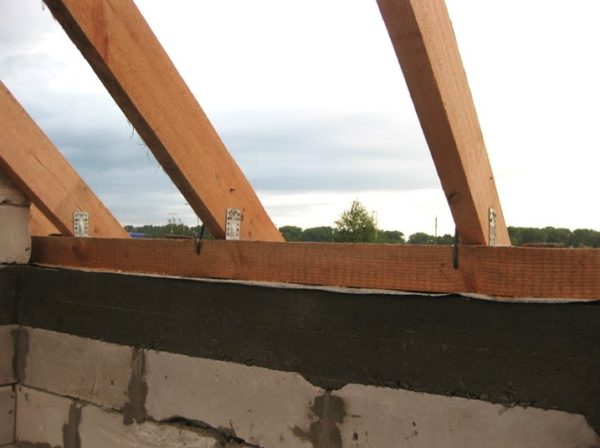

Видна полоса рубероида, использующаяся для гидроизоляции

Длина и сечение шпилек или анкеров определяются в зависимости от того, какой толщины мауэрлат используется, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы. Высота установленной шпильки должна превышать высоту мауэрлатного бруса минимум на 3 см – это необходимо для возможности накручивания гаек и фиксации самого опорного элемента.

Совет! Место монтажа креплений для мауэрлата требуется определять заранее.

Пленка предохраняет шпильки от повреждений и загрязнения

Монтаж мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без обустройства армирующего пояса на стены, изготовленные из газобетонных блоков.

Шаг 1. Первым делом торец стены, который будет выступать в качестве основания для мауэрлата, выравнивается. Для этого используется цементный клей, который применялся при укладке газоблоков. Он наносится на торец стены при помощи мастерка, а затем выравнивается широким шпателем.

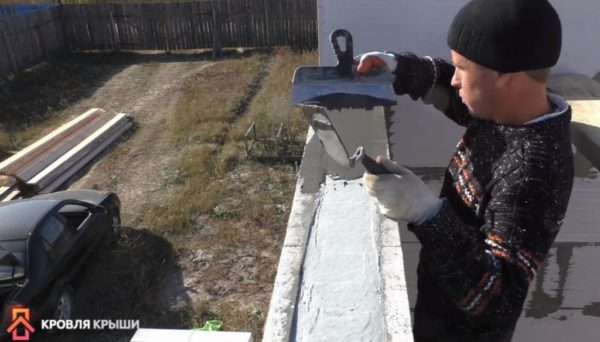

Нанесение цементного клея

Шаг 2. Слой цемента, которым выравнивался торец стены, подсушивается. Его ровность проверяется при помощи строительного уровня.

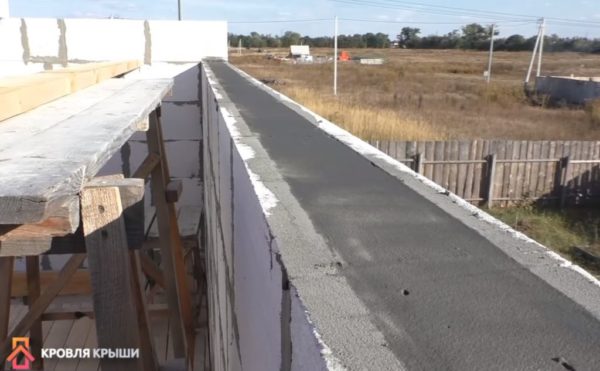

Высыхание цемента

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль выполнит рубероид. Материал нарезается на полоски, имеющие такую же ширину, как и торец стены. Они ровно укладываются на основание и расправляются. Отдельные полосы укладываются внахлест.

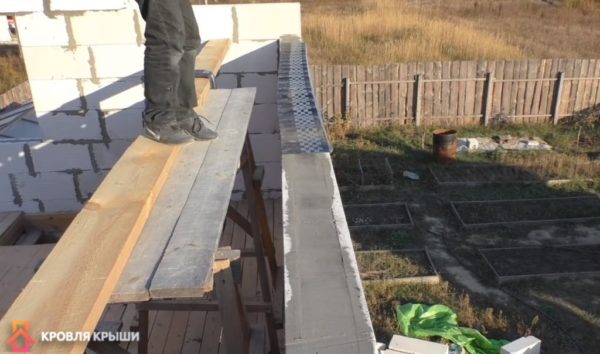

Укладка рубероида

Шаг 4. Брус, используемый в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается он по внутренней стороне стены.

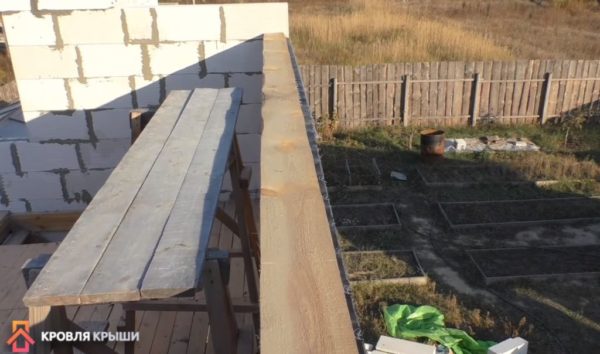

Укладывается брус

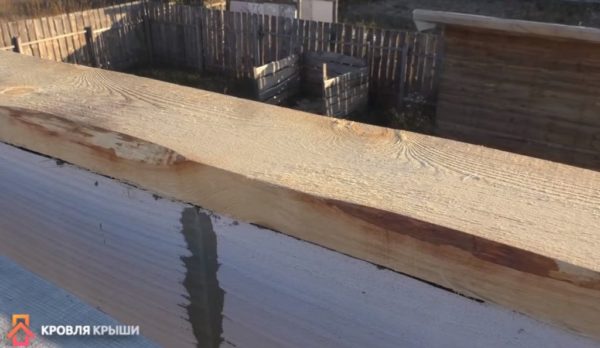

Брус выравнивается по внутренней стороне стены

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от воздействия влаги. Перед укладкой элемент должен быть хорошо просушен.

Шаг 5. Чтобы при монтаже стропильной системы стропила не были установлены на анкерные болты, производится нанесение разметки в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

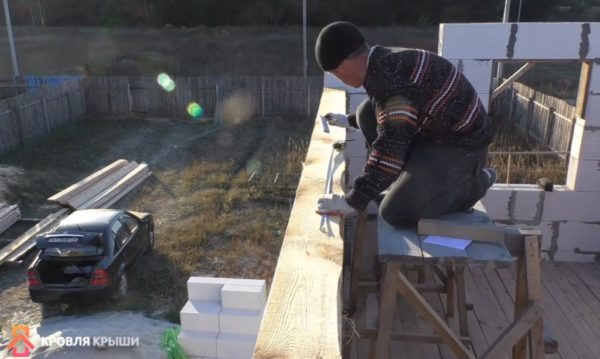

Нанесение разметки

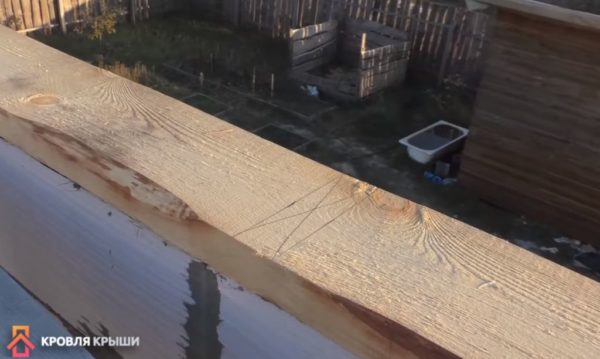

Пример разметки

Шаг 6. В мауэрлате делаются отверстия под анкеры при помощи дрели. Размеры используемых анкеров – 12х150 мм. В соответствии с ними выбираются длина и диаметр сверла.

Сверление отверстий

Шаг 7. Перфоратором делаются отверстия в бетоне. Изготавливаются они прямо через ранее выполненные отверстия в мауэрлате.

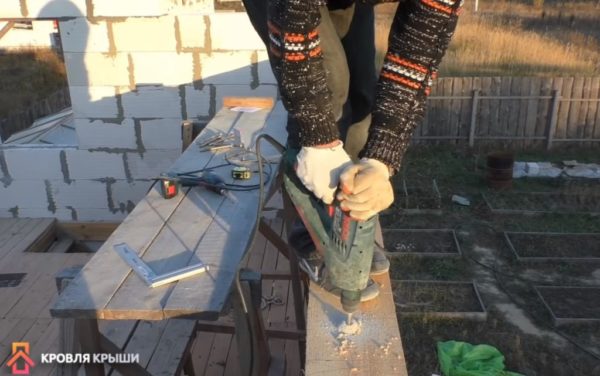

Далее проделываются отверстия в бетоне

Шаг 8. На все анкеры надеваются гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

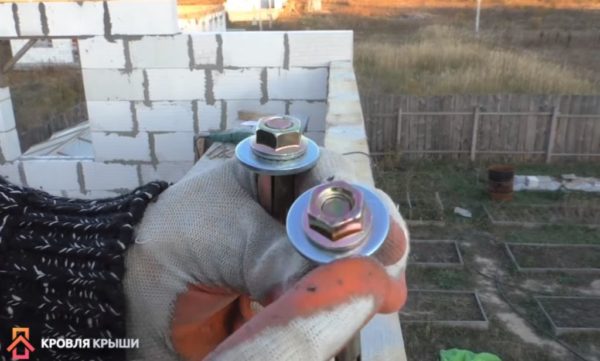

Под гайки надеваются шайбы

Шаг 9. Анкеры вбиваются в ранее подготовленные отверстия молотком.

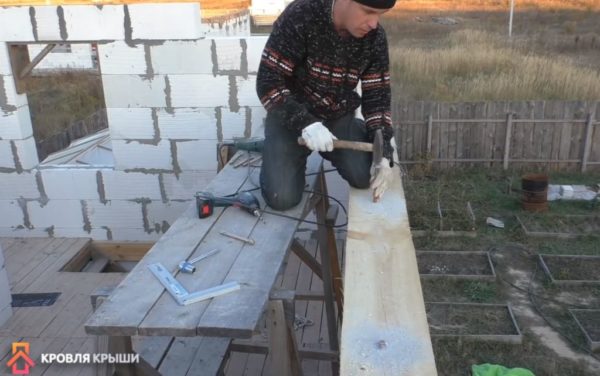

Анкеры забываются молотком

Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваются гаечным ключом.

Анкеры закручиваются ключом

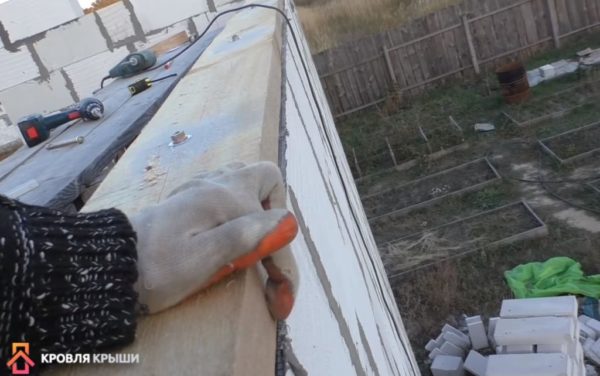

Шаг 11. Щели между мауэрлатом и стенами дома герметизируются акриловым герметиком.

Щели заполнены герметиком

Видео – Мауэрлат для двухскатной кровли

Мауэрлат должен обязательно использоваться при строительстве двухскатной кровли, если стены дома выполнены из таких материалов как кирпич, газобетон и т. п. Его не так сложно изготовить, но зато наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

установка и крепление к мауэрлату, фото +видеопримеры

Двутавровые деревянные балки — это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.

На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:

Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

• зуб с одним упором;
• зуб с шипом и упором;
• опирание стропил на балки перекрытия.

Крепление стропил к мауэрлату, смотрите на видео:

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

• два шипа;
• упор без шипа;
• упор, дополненный шипом;
• соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Соединение стропил на коньке крыши

В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:

• соединение встык;
• установка на коньковый прогон;
• крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.

Соединение встык. Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.

Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний — на мауэрлат.

Крепление внахлест на коньковый прогон. Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.

Ремонт стропильной конструкции

Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.

Проблема: начал загнивать конец стропильной ноги, опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того, как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.

Проблема: в середине стропильной ноги обнаружено гниение древесины. С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.

Проблема: в стропильной ноге появилась трещина, в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая — для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака. Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка. Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.

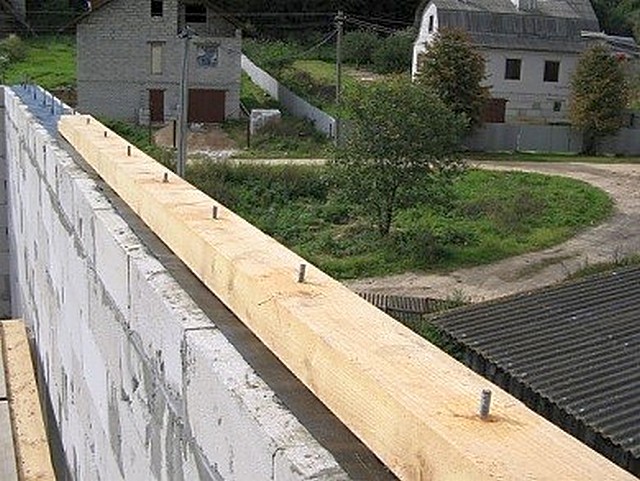

Мауэрлат для двухскатной крыши своими руками

Мауэрлат – это специальный пояс, укладываемый по периметру верхнего торца внешней несущей стены строения и предназначенный для крепления стропильных ног. Древесина считается традиционным материалом для изготовления этого элемента стропильной системы, но если устанавливается металлический каркас под кровлю, то в качестве мауэрлата может укладываться и металлический прокат — двутавр, швеллер или профили.

Мауэрлат для двухскатной крыши своими руками

Мауэрлат для двухскатной крыши своими руками установить относительно несложно – для этого существуют несколько различных технологий. Но при этом следует помнить, что чем надежнее он будет закреплен на стене, тем длительнее станет срок эксплуатации всей конструкции стропильной системы.

 Предназначение мауэрлата

Содержание статьи

• 1  Предназначение мауэрлата
• 2 Материалы изготовления мауэрлата
• 3 Основные способы установки мауэрлата
  • 3.1 Установка мауэрлата на стену без армирующего пояса
    • 3.1.1 Основные варианты установки и крепления
    • 3.1.2 Крепежные элементы
      • 3.1.2.1 Проволочная скрутка
      • 3.1.2.2 Закрепление скобами
      • 3.1.2.3 Установка мауэрлата на шпильки
      • 3.1.2.4 Анкерные крепления
  • 3.2 Закрепление мауэрлата на армирующий пояс
    • 3.2.1 Создание армирующего пояса
      • 3.2.1.1 Видео: оригинальной решение вопроса создания армированного пояса под мауэрлат на газобетонной стене
    • 3.2.2 Другие способы установки креплений для мауэрлата
  • 3.3 Гидроизоляционная прослойка под мауэрлат
  • 3.4 Несколько слов о креплении стропил на мауэрлате
• 4 Видео: установка мауэрлата своими руками

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

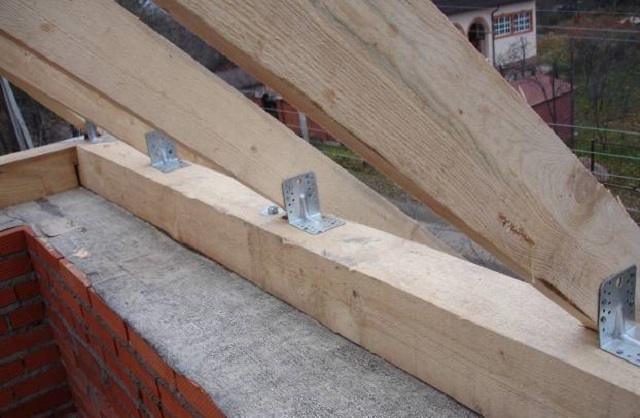

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

• Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

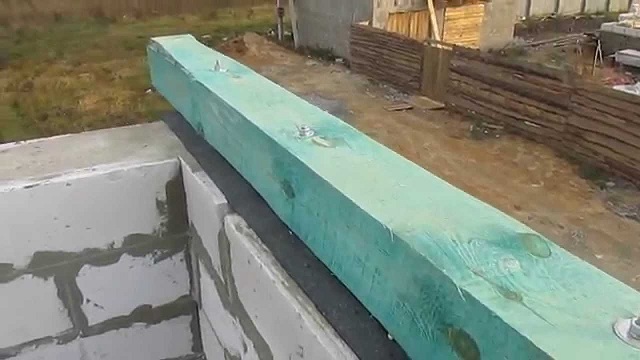

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100?100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Таблица размеров деревянных элементов стропильной системы:

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

• Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30?50 мм, уложенные в один или два слоя.
• Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

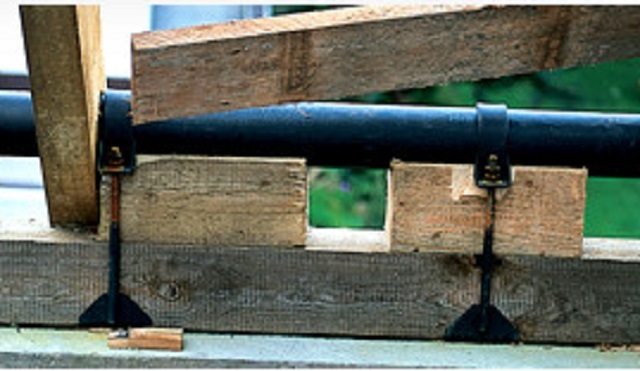

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40?50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100?120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80?100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8?10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

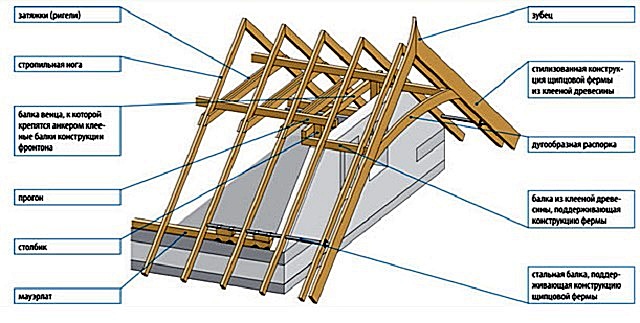

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Основные способы установки мауэрлата

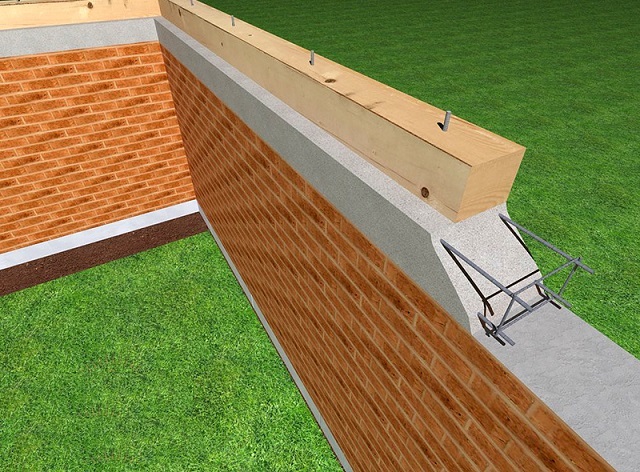

Существует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300?500 мм выше балок чердачного перекрытия.

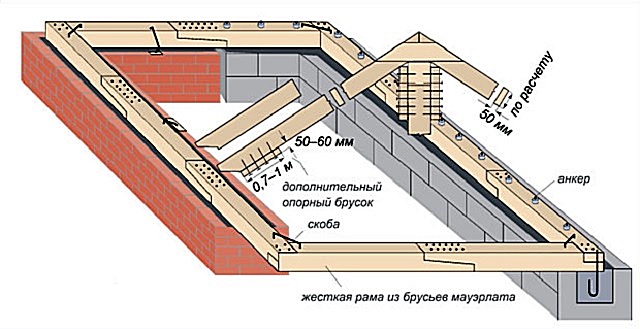

Сравнительная схема вариантов монтажа мауэрлата на стены

Крепление мауэрлата к стенам может быть произведено различными способами, в зависимости от имеющейся основы:

• Брус мауэрлата по всему периметру строения жестко связывается в единую раму. Так как пиломатериалы обычно имеют стандартную длину в 6 м, мауэрлат собирают из нескольких отрезков бруса. Их сращивают между собой косым прирубом или вполдерева, а место стыка дополнительно скрепляется саморезами, винтами или деревянными нагелями

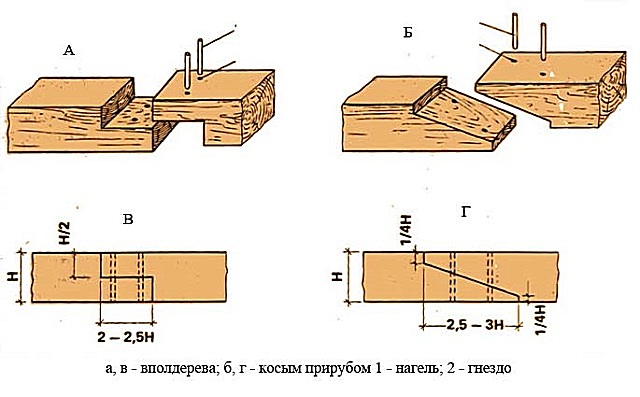

Пример сращивания бруса с использованием нагелей

угловые узлы рамы скрепляются металлическими пластинами или скобами. Рама может дополнительно фиксироваться скобами и к стене. Одна сторона этого элемента вбивается в мауэрлат, а вторая в стену. В представленной схеме крепления мауэрлата такой вариант фиксации показан с левой стороны.

Соединение в полдерева можно производить на шпильку, вмурованную в стену заранее, или же анкерными креплениями вбиваемыми в сквозные отверстия совмещенных частей бруса.

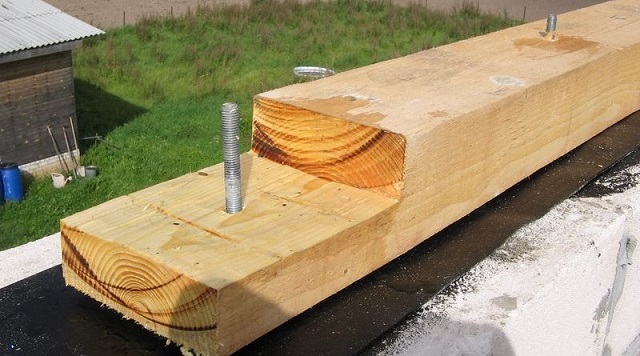

Место сращивания бруса предусмотрительно рассчитано так, чтобы приходилось на вмурованную шпильку.

Такой вид фиксации мауэрлата на стены возможен без армирующего пояса.

• С правой стороны представленной выше схемы показан монтаж бруса на армированный бетонный пояс, в который на определенном расстоян

Мауэрлат для разных видов крыш: установка и крепление стропил

Автор Ольга Новикова На чтение 7 мин. Опубликовано 31.08.2017

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

   Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

   Концы болтов должны быть достаточно длинными для накручивания гаек

3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

   Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.
