Установка инфракрасного теплого пола: схема подключения и инструкция по установке – правила укладки и схема подключения инфракрасный пленочный теплый пол монтаж

Содержание

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Монтаж пленочного теплого пола

Этапы подключения пленочного теплого пола

Монтаж пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

Монтаж пленочного теплого пола

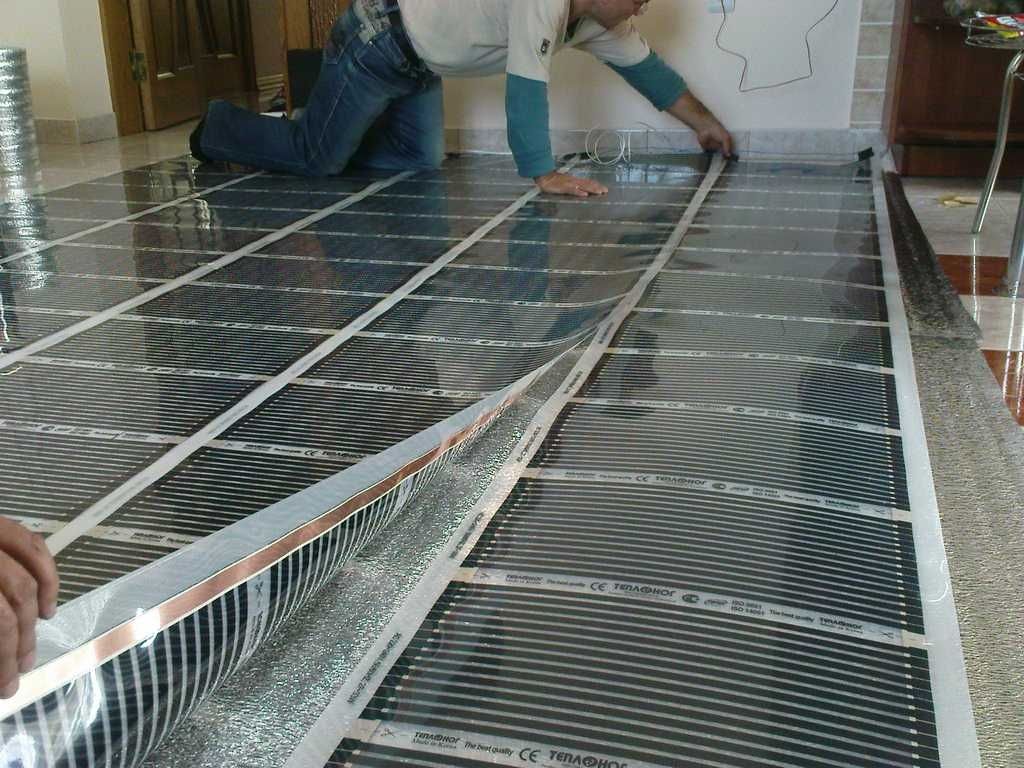

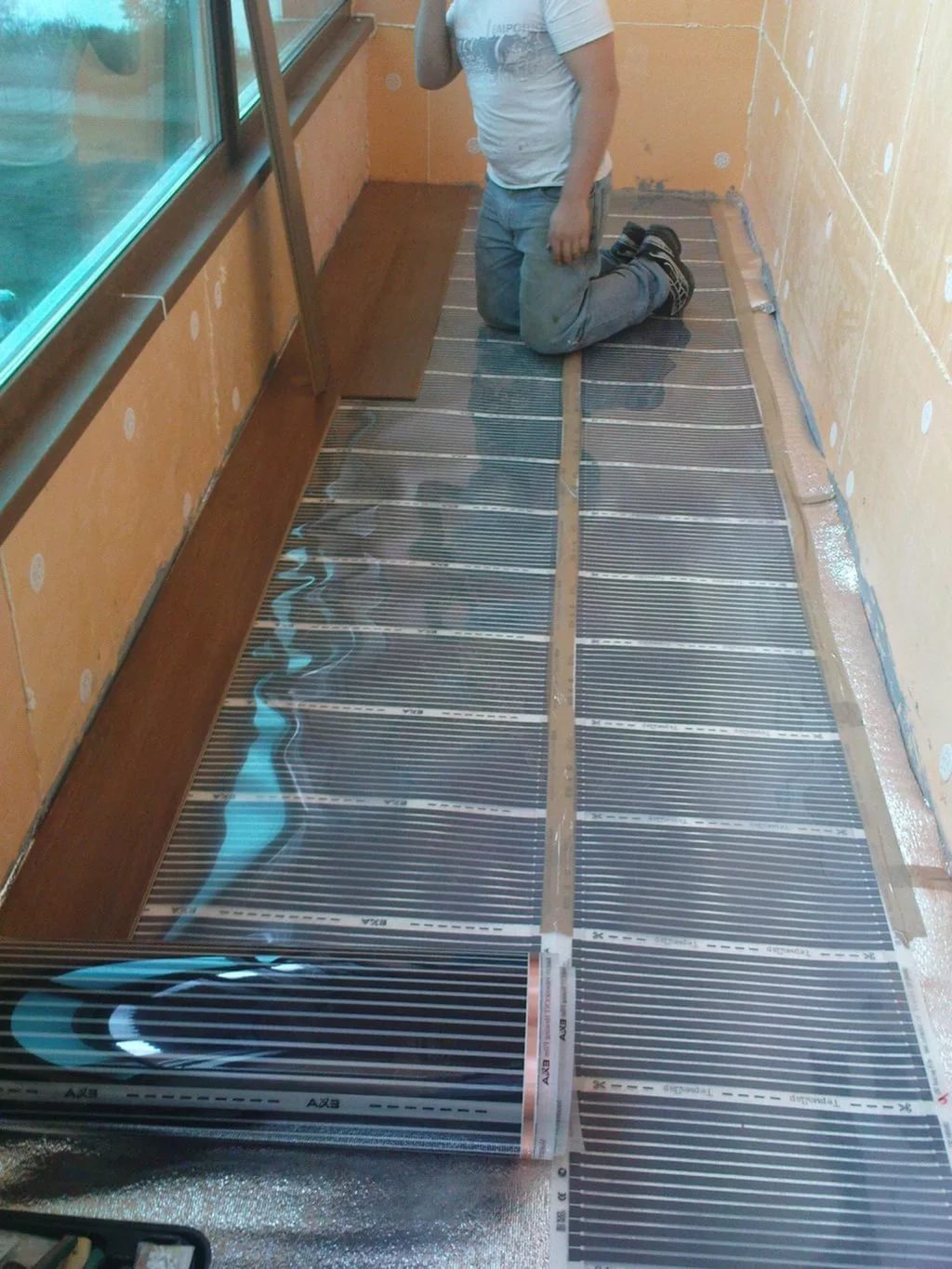

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

Монтаж пленочного теплого пола

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

Монтаж пленочного теплого пола

б) Вставить клемму между слоями полимерной плёнки.

Монтаж пленочного теплого пола

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

Монтаж пленочного теплого пола

4. Закрепить провода в клеммах в соответствии со схемой подключения.

Монтаж пленочного теплого пола

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

Монтаж пленочного теплого пола

6. Изолировать противоположные концы медной шины изоляционной лентой.

Монтаж пленочного теплого пола

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

Монтаж пленочного теплого пола

8. Проверить работоспособность путём подключения к сети.

Монтаж пленочного теплого пола

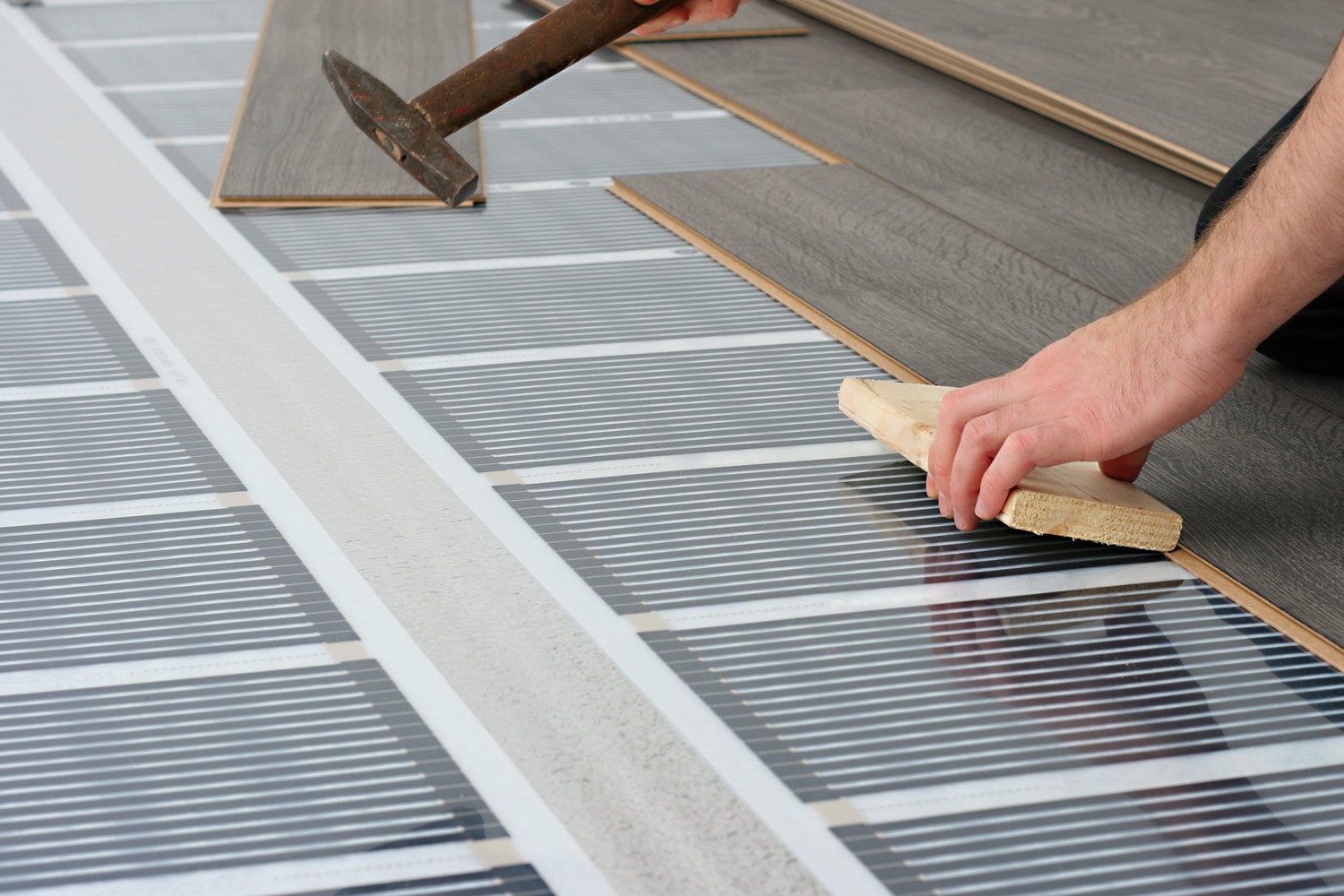

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • - в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • - после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • - во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • - температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • - перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • - Материалы, необходимые для монтажа теплого пола Hot-Film.
  • - Плитка и материалы для укладки плитки.
  • - Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • - Устанавливать пленку рядом с нагревательными приборами
  • - Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • - Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • - Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • - Изгибать пленку на 90
  • - Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Инфракрасный теплый пол: устройство, инструкция по монтажу

Полы с подогревом для дома все прочнее входят в повседневную жизнь и сегодня уже не являются диковинкой. Конструкции таких устройств различны. Популярны водяные исполнения, виды с различными электронагревателями, работающие по различным принципам.

Одним из последних принципиальных решений устройства является инфракрасный теплый пол. При его применении нагрев происходит под воздействием излучения определенных частот, находящихся в невидимой части спектра.

Содержание статьи:

Устройство и область применения инфракрасного теплого пола

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

  • Равномерность прогрева.
  • Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
  • Исключается переохлаждение или перегрев системы отопления и помещения.
  • Уменьшается запыленность атмосферы.
  • Нет необходимости в эксплуатационном обслуживании.
  • Не происходит перегорания кислорода воздуха.
  • Нагреватели не влияют на влажность в помещении.
  • Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

  • Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
  • Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
  • Настилка матов индукционных нагревателей, монтаж электросхемы.

  • Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
  • Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
  • Установка демпферной ленты по периметру стен.
  • Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
  • По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Укладка плитки после этого производится по стандартной технологии.

Индукционный теплый пол в ванной комнате

Если планируется укладка пленочный индукционный нагреватель в ванной комнате, то ее следует выполнять по приведенному выше варианту 1. При этом нужно уделить особое внимание гидроизоляции пола. Возможно, имеет смысл устроить двойную защиту, используя, кроме пленки, нанесение слоя битумной мастики. При постоянной влажности в помещении всегда существует риск поражения электротоком. Также нужно установить двойную защиту на все элементы электросхемы, как силовой части, так и управляющей.

Расход электроэнергии на инфракрасный теплый пол

Использование теплого пола в качестве основного источника отопления помещений практически не применяется. Комфортная температура покрытия составляет порядка 23 градусов, более высокая – некомфортна.

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж теплого пола своими руками

Устройство надежного перекрытия с теплым полом предусматривает решения ряда взаимосвязанных задач, таких, как:

  1. Минимизация потерь тепла в процессе работы нагревательного устройства. Одно из направлений – возможные потери на плите перекрытия. Греть плиту, являющуюся потолком подвала не просто бессмысленно, но и вредно. Подвал требует собственного температурно – влажностного режима.
  2. Компенсация разницы температурных расширений стен и плит перекрытия, поскольку влияние температуры на наружные поверхности и внутренние элементы конструкции различно.
  3. Шумоизоляция межэтажного перекрытия.
  4. Обмазочная гидроизоляция и пароизоляция пола с целью установления оптимального температурно – влажностного режима в помещениях дома.

Перечисленные основные задачи позволяют решать задачу не просто комфортного проживания, но и оптимизации расходов для его обеспечения.

Устройство опорного основания

Для решения поставленных задач необходимо выполнить следующие работы:

  • Проинспектировать состояние плит перекрытия с целью устранения трещин, выбоин и других дефектов. Обнаруженные недостатки устранить цементным раствором. Поверхность очистить от мусора и пыли.
  • По периметру примыкания стен и перекрытия наклеить на стены демпферную ленту толщиной 8 – 10 мм. Она должна на небольшое расстояние выше уровня будущего финишного покрытия пола в помещении.
  • Устроить паровую защиту из полиэтиленовой пленки толщиной 200 микрон, настилая ее поверх плиты перекрытия. Края пленки завернуть на стены. При использовании нескольких кусков, швы между ними выполнить с нахлестом в 15 см. Швы между отдельными кусками проклеить строительным скотчем.
  • Уложить арматуру на расстоянии 5 см от плит перекрытия. В качестве армирующего материала можно использовать дорожную сетку с ячеей 50 х 50 или 100 х 100мм или уложить прутки, скрепив их вязальной проволокой. Расстояние от плит до сетки нужно устроить при помощи «стульчиков» из металла или кирпича (подойдет и битый). Деревянные подкладки использовать нежелательно, они быстро сгниют, образуя пустоты в стяжке.

  • Установить «маяки» по планируемой толщине стяжки
  • Приготовить бетонный раствор марки М300. Количество раствора лучше сделать одним замесом, но при обширном помещении допускается несколько. При этом нужно строго придерживаться рецептуры. Общий объем раствора можно рассчитать, умножив площадь пола на планируемую толщину стяжки.
  • Укладку раствора нужно начинать с дальнего угла, разравнивая бетон правилом по уровню «маяков».
  • По окончании укладки нужно дать бетону затвердеть, удалить маяки, заделать места их размещения раствором. Затем, по истечении 3х- дней и произвести затирку поверхности для окончательного выравнивания.

Стяжку нужно выдержать до полного отвердения в течение 28 суток. При этом ее поверхность нужно укрыть пленкой, а в жаркое время года поливать водой 1 – 2 раза в сутки. По готовности стяжки нужно тщательно очистить поверхность и убрать пыль.

Для ускорения работ можно применить полусухую или сухую стяжку, тогда время выполнения работ заметно сократится.

Устройство тепловой защиты

Чтобы избежать потерь тепла через стяжку и плиту перекрытия. При подготовке поверхности под ламинат для теплоизоляции можно применить плиты из пористых материалов типа пенопласта толщиной порядка 10 мм. Отдельные карты уложить плотно по стяжке, стыки проклеить скотчем.

Аналогично устраивается стяжка под линолеум.

Определить место расположения пульта управления работой теплого пола, выполнить штробу в полу и стене. Разместить в ней гибкий шланг для размещения проводов системы контроля и силовой схемы подключения.

Если в качестве нагревателя будет использована инфракрасная пленка, в теплоизоляции нет необходимости. Вместо нее нужно проложить слой фольгированной ПЭТ – пленки, которая будет служить отражателем ИК —  излучения в направлении стяжки.

Поверх теплоизоляции нужно настелить полиэтиленовую пленку таким же образом, как это делалось под стяжкой.

Укладка нагревателей

Выполняя эту работу нужно придерживаться следующих правил:

  1. Расстояние от края пленки нагревателей до стены должно быть не менее 20 см.
  2. Пленку нельзя укладывать в месте расположения тяжелой корпусной мебели и мощных электроприборов (камин).
  3. После размотки и укладки рулоны следует закрепить к основанию строительным скотчем.
  4. Разрезка пленки по диагонали не производится – это приведет к ее порче.
  5. Расстояние между полосами пленки должно быть в пределах 0,5 – 1,0 мм.
  6. Для эффективного обогрева пола в помещении обогреватели должны закрывать не менее 70 % площади.
  7. Перегибы нагревательных элементов недопустимы.

Разместив нагреватели пленочного пола, можно начинать монтаж электросхемы.

Монтаж обогревателей

Токопроводящие шины в местах разреза тщательно изолировать битумной изоляцией из комплекта поставки теплого пола.

В местах соединения проводники нужно зачистить ножом, соединить клеммами (из комплекта) и надежно зажать плоскогубцами. Место соединения изолировать битумной изоляцией.

Для сборки силовой схемы использовать провод в двойной изоляции сечением не менее 1,5 квадрата.

Установить терморегулятор на место его размещения, подключить к щитку через отдельный автомат.

Подключить термодатчик к проводам и завести его в гофротрубу, расположенную в стяжке, подключить к цепи управления  терморегулятором.

Произвести пробный запуск системы теплого пола, убедиться, что работают все нагреватели.

Установка финишного покрытия

Поверх тепловых матов укладывается подложка из полиэтиленовой пленки, также с напуском на стену. Какие либо теплоизолирующие подкладки поверх нагревателей не применяются, поскольку при этом может быть нарушен теплообмен с финишным покрытием. Технология установки плитки поверх ИК – нагревателей описана выше.

Уточнить по поводу подложки под ламинат можно в соответствующей статье. Как стелить ламинат — читайте по ссылке.

А финальным аккордом во всей работе будет подрезка демпферной ленты по уровню пола и установка плинтусов.

Как выбрать линолеум в квартиру для теплого пола, читайте в соответствующей статье нашего сайта.

Отзывы пользователей

Приведем некоторые отзывы:

Июль 2014.

Внимание! Очень опасно!

Почти сгорели. Появился запах. Вскрыли – пол прогорел. Как учили: пленка, ламинат, пленка, линолеум. Ответ от kofevarkа: Видно плохо учили, 1 – не работает терморегулятор. Напутают, а потом негативят.

VITAMIN 852, август 2014

Скажу, что теплый ИК – это не только комфорт, но и экономия электроэнергии. Сделали с мужем лоджию и очень довольны.

Полезная статья? Добавьте к себе в закладки!

Монтаж инфракрасного теплого пола своими руками

До недавнего времени для напольного отопления использовали всего два его вида – водяной и от электрического кабеля. Но сегодня все большую популярность приобретают так называемые системы инфракрасного теплого пола. Основным отличием такого вида пола является то, что для утепления используется излучение длиной 5-20 мкм. В его основе лежит карбоновая паста, которая герметично запаяна в полиэстировую пленку.

В этом случае напряжение 220 Вт будет подаваться по медно-серебрянным проводникам, а толщина излучателя равна 0.4 мм. Что важно, серебряное напыление на токоведущих контактах поможет предотвратить подгорание в местах стыков. Технология монтажа инфракрасного теплого пола подразумевает подключение к электросети через терморегулятор. (См. также: Теплый пол на кухне своими руками)

Такой тип отопления радикально отличается от своих аналогов, прежде всего тем, что обогревается не воздух, находящийся в помещении, а окружающие предметы. За счет того, что карбон имеет высокую теплопроводность, потребление электроэнергии в такой системе намного ниже, чем в других способах утепления пола. При этом излучение, которое аналогично солнечному свету, проходит через напольное покрытие и нагревает мебель и стены. Основным преимуществом монтажа инфракрасного теплого пола своими руками является тот факт, что они могут быть установлены под любое финишное покрытие, включая даже натяжной потолок.

Преимущества технологии монтажа инфракрасного теплого пола

Для технологии монтажа инфракрасного теплого пола вам не потребуется бетонная стяжка, а также затягивание клеевыми растворами. Такие полы отличаются своей максимальной безопасностью для здоровья и экологичностью. Если сравнивать их с водяным теплым полом, то их отличие состоит в отсутствии связанности с горячим водоснабжением и нагревательным котлами. Кроме этого надежность инфракрасной отопительной системы обеспечивается параллельным соединением нагревательных модулей.

Важно! Если возникло повреждение одного из участков карбоновой полосы, остальные полосы продолжают работать в нормальном режиме. (См. также: Укладка водяного теплого пола в коридоре своими руками)

Достаточно плотно расположение полос обеспечивает максимально достижимую эффективность всей конструкции.

В зависимости от условий эксплуатации используют пленочные полы, имеющие 150 и 220 Вт/кв.м. В сравнении с конвекционным видом отопления, когда тепло распространяется потоками воздуха, инфракрасная система заметно выигрывает, поскольку тепловая энергия будет поглощаться окружающими предметами. Технология монтажа инфракрасного теплого пола предполагает, что уменьшение теплопотерь будет обеспечивать энергосбережение.

Особенно важно, что монтаж инфракрасного теплого пола своими руками может быть произведен на любые наклонные поверхности в короткие сроки. Такие отопительные системы обычно имеют довольно долгий срок эксплуатации, а также высочайшую степень надежности. Кстати, такие полы могут быть достаточно легко демонтированы в случае необходимости. Такую отопительную систему можно устанавливать на балконы, лоджии. (См. также: Установка тонкого тёплого пола своими руками)

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола подразумевает, что первоначально вы удалите из помещения весь мусор, который остался после предыдущих этапов строительных работ. После этого необходимо обеспылить основание. Подобную операцию обычно проводят при помощи бытового либо промышленного пылесоса. Затем с помощью уровня проверяется горизонтальная поверхность.

Важно! Максимально допустимое отклонение во время монтажа электрического теплого пола своими рукам не должно быть выше 3 мм.

В случае необходимости следует провести циклевание деревянного пола, бетонное основание подвергнуть шлифовке с целью получить нужный уровень горизонта. (См. также: Как сделать теплые полы дома своими руками)

После этого на подготовленную поверхность нужно уложить слой гидроизоляции и теплоизоляции. Если конечное покрытие будет выполнено в виде ковролина или линолеума, то подходят любые материалы, имеющие толщину 3-5 мм. Ленты лавсановой или полипропиленой теплоизоляционной пленки следует укладывать металлизированной частью вверх.  В местах стыков листы фиксируются скотчем. Если же подразумевается инфракрасный теплый пол под плитку, то рекомендуется использовать в качестве теплоизоляции техническую пробку с толщиной слоя 2 мм.

Перед тем как начать монтаж инфракрасного теплого пола своими руками, необходимо определиться с местоположением терморегулятора. К тому нужно составить схему раскладки для правильного местоположения пленки на полу.

Важно! Учтите, что инфракрасные теплые полы монтируются только на тех участках помещения, где не установлена мебель. (См. также: Выбор тёплого пола)

После этого пленку нужно разрезать на полосы по специальной разметке, затем разложить на полу в соответствии с составленной схемой. Материал при этом следует укладывать контактами к стене, на которой и будет находиться терморегулятор, а также медной стороной вниз. По краю медной полосы нужно установить контактные зажимы и подключить контактные провода. Обязательно заизолируйте все места разрезов пленки и подключений проводов к зажимам.

Следующий этап предполагает, что с нижней стороны инфракрасной пленки будет установлен датчик температуры, который также следует заизолировать. После того, как произведена окончательная укладка теплого пола и подключены все контакты и провода, нужно установить терморегулятор и произвести подключение к электрической сети.

Перед тем как укладывать окончательное покрытие, инфракрасный теплый пол должен быть обязательно протестирован. Нормальный результат подразумевает отсутствие искрения, нагревания в месте соединения контактов, а поверхность пленки должна прогреваться равномерно. Для того чтобы осуществить дополнительную защиту поверх теплого пола можно уложить полиэтиленовую пленку, после чего укладывать окончательное покрытие.

Финишные напольные покрытия

Под плитку

После монтажа инфракрасного теплого пола своими руками, следует подумать о финишном напольном покрытии. Если же планируется положить ковролин или линолеум, то поверх нагревательных элементов обычно укладывают ДВП или листы фанеры, имеющие толщину не меньше 5 мм. Разметку крепежа следует произвести заранее, чтобы исключить повреждение инфракрасной пленки. Можно в этом случае использовать и слой вспененного полиэтилена. Разметку и раскрой полотна линолеума и ковролина также следует произвести заранее, поскольку разрезы на пленке недопустимы.

Если планируется положить инфракрасный теплый пол под плитку, то поверх термопленки обычно устанавливают армирующую сетку. Конструкцию следует зафиксировать при помощи дюбелей, которые нужно забить в промежутки между полосами нагревательных элементов. В случае необходимости, поверх армирующей сетки допустимо уложить слой бетонной стяжки.

Иногда при укладке инфракрасного теплого пола под плитку по периметру помещения сверху пленки укладывается слой теплоизоляции, который будет служить термокомпенсатором.

Под ламинат

Среди основных моментов монтажа инфракрасного теплого пола под ламинат выделяют следующие моменты:

  • Проектировать установку нужно таким образом, чтобы в местах размещения техники и мебели отопление не включалось или отсутствовало.
  • Обязательно установите термостат для того чтобы осуществлять контроль над температурным режимом.
  • Недопустимо применение теплоотражающих материалов на основе алюминиевой фольги.
  • После подключения теплого пола необходимо произвести все замеры сопротивления.

Если говорить о лучших инфракрасных теплых полах, то на сегодняшний день особенно выделяются комплекты теплых полов фирмы Caleo.

Это интересно! Для проверки безопасности продукции этой фирмы на заводе установлен аквариум с рыбами, где прямо в воде установлен пленочный инфракрасный нагреватель.

Выбирая инфракрасный теплый пол, обязательно обратите внимание на наличие сертификатов, которые подтверждали бы электробезопасность и пожаробезопасность продукции.

Все работы по укладки окончательного покрытия следует производить особо тщательно, поскольку все неисправности отопительной системы обычно связаны с монтажом пленки и напольного покрытия.

Установка инфракрасного теплого пола: основные этапы, советы

Монтаж инфракрасного теплого пола – процедура, требующая от исполнителя аккуратности и строгого следования предписаниям производителя. Если вы приобрели дорогостоящую систему с программируемым термостатом и не хотите рисковать, лучше доверить установку профессионалам. Если нет желания тратить лишние деньги, можно попробовать разобраться самостоятельно, тем более что это не так сложно, как в случае с водяным отоплением.Разложить пленочный пол способен даже непрофессионал

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

  • подготовка основания;
  • крепление изоляционного материала;
  • укладка пленки/матов;
  • установка защитного материала;
  • настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

Терморегулятор

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.Программируемый термостат – комфорт «умноженный» на экономию электроэнергии

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

  • электромеханическим;
  • электронным;
  • программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции. Под плитку рекомендуется стержневой инфракрасный пол

Монтаж

Прежде чем начать монтаж инфракрасной пленки, необходимо подготовить для нее основание. Черновой пол должен быть безупречно чистым и ровным. Если уровень фиксирует на поверхности перепад высоты более 3 мм, следует устранить дефект с помощью подходящего строительного материала. Кроме того, нужно заделать все трещины и расколы. Дождавшись, когда «заретушированная» поверхность высохнет, ее тщательно пылесосят и вытирают чистой тряпкой.

Начинается установка инфракрасного теплого пола с укладки гидроизоляции. Она должна защищать систему от влаги, поступающей снизу. После этого размещают слой теплоизоляции. Отдельные «знатоки» считают, что гидроизоляционного материала вполне достаточно. В принципе, ничто не мешает последовать их совету, но только при условии, что вы можете позволить себе дополнительные расходы энергии. Укладка инфракрасного пола без качественного утеплителя с отражающими свойствами приведет к тому, что система будет немного обогревать и помещение, расположенное внизу.

Выбор теплоизоляционного материала определяется типом финишного покрытия. Если планируется класть плитку, обратите внимание на подложку из технической пробки.  Дешевле можно приобрести полипропилен, экструдированный пенополистирол, металлизированную лавсановую пленку. Если вы делаете монтаж инфракрасного теплого пола своими руками, не забудьте основательно закрепить теплоизоляцию. Обычно стыки листов утеплителя проклеивают скотчем.

Настил пленки/матов

Установку и подсоединение терморегулятора к сети можно произвести как перед укладкой, так и после нее. Делайте, как вам удобнее. Перед работой обязательно составляется схема подключения инфракрасного теплого пола. Когда речь идет о пленке, важно определить места, где будет располагаться стационарная мебель и тяжелое оборудование. Расстояние от стен должно быть не меньше 10 см при допустимом максимуме 40-50 см.Подсоединение кабеля – важнейший этап монтажа пленки

Если речь идет о том, как подключить теплый пол инфракрасный пленочный или стержневой в качестве основной системы отопления, минимальная площадь охвата составляет 70%. В противном случае, обогрев будет недостаточным. Вообще, для этой цели чаще задействуют кабельное (в квартирах) или водяное (в частных домах) оборудование. ИК конструкции, как правило, являются дополнением к центральному отоплению. Такой монтаж инфракрасной пленки для теплого пола требует «всего» 40% охвата площади. Естественно, что плотность покрытия вы определяете сами. Мы просто обозначили допустимые минимумы.

Зачастую схема подключения инфракрасного пола требует укорачивания пленки или мата. Для этого на поверхности материала обозначены специальные линии. Резать в других местах строго запрещается. Полосы нужной длины раскладываются таким образом, чтобы контакты проводов были на ближней к термостату стороне. Устанавливать дорожки длиннее 8 м настоятельно не рекомендуется. Это плохо скажется на общей функциональности оборудования.

Перед тем как подключить ленточный теплый пол к регулятору, к нему нужно подсоединить кабель. На края медной полосы устанавливаются контактные зажимы, к которым крепится провод. Все необходимые для монтажа элементы и подробная инструкция должны прилагаться к системе отопления. Если по каким-то причинам они отсутствуют, надежнее обратиться к мастеру, у которого есть и нужные комплектующие, и опыт подобных работ.

На следующем этапе, к инфракрасному полу подключают датчик терморегулятора. Кабель, ведущий к термостату, обычно прячут в гофре. Сам датчик необходимо установить так, чтобы он не контактировал с внешними раздражителями. Другие соединения и места разрезов тоже тщательно изолируют. Убедившись в аккуратности и надежности монтажа, переходят к завершающим стадиям процесса.Правильно подключить провода к термостату совсем несложно

Подключение и монтаж пола

Подробно описывать, как подключить инфракрасный пол к регулятору, нет особой необходимости. Просто провода крепятся к соответствующим разъемам на термостате. Подсоединение прибора к сети – процесс более сложный и даже небезопасный для жизни. Если вы человек, не имеющий понятия о работе с электричеством, самостоятельная установка противопоказана.

Если минимальные навыки есть, вы легко осуществите подключение инфракрасной пленки, придерживаясь схемы производителя терморегулятора. Большинство специалистов рекомендуют перестраховаться, поставив УЗО. Этот прибор автоматически отключит напряжение в случае электрического пробоя. Когда речь идет о ванной или туалете, отсутствие подобной защиты недопустимо.

Если тестирование показало, что система функционирует нормально, можно приступать к финишному монтажу. Сначала настилают специальную подложку, после чего заливают стяжку или сразу кладут покрытие на клеевую основу. Если вас интересует, как установить инфракрасный теплый пол для конкретной поверхности, больше информации вы можете получить на нашем сайте в Москве. Помимо профессиональных экспертов, своим опытом с вами готовы поделиться другие пользователи нашего ресурса.

Инфракрасный теплый пол: виды, монтаж, конструкция

Решение устроить такую конструкцию пола у себя дома многие принимают благодаря ощутимым выгодам, которые несет в себе ее последующее использование.

Во-первых, человеческий организм лучше воспринимает данное ИК излучение. Нагревается не воздух как при стандартном отоплении, а предметы, расположенные в комнате. Сперва нагревается пол, а затем, даже при пониженной температуре, тепло будет ощущаться за счет процесса конвекции (прогрев воздуха от предварительно разогретых окружающих предметов).

вариант применения инфракрасного пола в отделке домаТакое решение несет в себе одни только выгоды

Во-вторых, такая конструкция позволяет снизить траты на отопление, создавая при этом комфортные условия для нахождения в помещении. Обычно внутренняя температура при использовании инфракрасного излучения ниже на 23 градуса по Цельсию. Так что расходы на отопление будут ниже, а это весьма значительный фактор.

В-третьих, помещение не просто отапливается, создается оздоровительный эффект. Воздух ионизируется, что способствует избавлению от многих вирусов и бактерий. Кроме того действие ИК избавляет от неприятных запахов.

Такой вид излучения широко используется в медицине при лечении многих болезней. Дополнительно к этому отлично снимается нервное напряжение. При этом уровень электромагнитного излучения находится практически на нуле.

Возможно, недостатком покажется высокая стоимость согревающих материалов. Но этот недостаток компенсируется простой установкой и быстрым монтажом. Стоит обратить внимание и на то, что трудоемкость работ в этом случае ниже, чем при реализации решения установить кабельные системы.

идея использования инфракрасного пола в ремонте квартирыТакая конструкция позволит сэкономить на отоплении

Главную управленческую функцию выполняет терморегулятор. Иными словами, прибор регулирующий температуру пола. Устройство позволяет проводить включение и отключение питания, вести контроль уровня температуры нижнего покрытия и воздуха через установленную систему датчиков. Именно из-за того что режим обогрева можно предварительно запрограммировать, инфракрасный теплый пол, управляемый регулятором, забирает небольшой процент электроэнергии. Когда происходит набор необходимых показателей, система автоматически отключается и начинается постепенное снижение температуры. При снижении тепла ниже исходный параметров, датчики срабатывают и отправляют сигнал системе, после чего процесс нагрева начинается снова.

пример применения инфракрасного пола в отделке комнатыТакой вид излучения широко используется в медицине при лечении многих болезней

Виды терморегуляторов

Существующие модели различаются по цене и принципу управления. Известны следующие варианты.

  1. Электромеханические. Наиболее простая система. Надежная и недорогая.
  2. Электронные. Отличаются удобством в управлении и высокой точностью.
  3. Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.

Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.

пример использования инфракрасного пола в ремонте домаНаиболее простая – электромеханическая система

Какие финишные отделочные покрытия подходят к инфракрасному полу?

Верхним финишным слоем под инфракрасный пол может служить любое покрытие: плитка, керамогранит, паркет, линолеум, ламинат и так далее. В связи с этим стоит заметить, что при выборе ламината или линолеума устраивать выравнивающую стяжку уже не придется. Работы проводятся сухим методом. Одновременно большинство людей считают необходимым использовать такую систему под плитку, которая в принципе для многих представляется холодным материалом, но имеет высокую теплопроводность и в паре с напольным обогревом создает отличный утепляющий эффект, что высоко цениться в таких помещениях как кухни, ванные комнаты и коридоры, где всегда необходимо дополнительное тепло.

вариант использования инфракрасного пола в ремонте квартирыНапольное покрытие под инфракрасный пол можно использовать любое

В то же время нужно учитывать и то обстоятельство, что верхнее покрытие, устраиваемое по нагревательной системе, подразделяется на жесткие и мягкие материалы. Для определенных видов покрытий предусмотрена своя система монтажа теплого пола с подбором определенной модели и соответственно варианта технологии. Например, под ту же плитку больше подходят стержневые модели саморегулирующихся образцов. А вот мягкие материалы (в качестве примера можно взять ламинат или линолеум) предполагают устройство пленочных ИК-полов с обязательным настилом промежуточного слоя из фанерных листов или древесноволокнистых плит.

идея применения инфракрасного пола в отделке комнатыРаботы по монтажу пола можно проводить сухим методом

Преимущества инфракрасного напольного обогрева

Конструкция имеет большой набор преимуществ, в связи с чем и пользуется большой популярностью. На выбор использования дополнительной нагревательной системы в домах оказывают влияние следующие факторы.

  1. Возможность обогревать локальные зоны. Нагреватели можно располагать произвольно, в конкретных точках. Это в большой степени определяет факт рационального расходования материалов в процессе монтажа и четко отражает экономию электроэнергии в процессе эксплуатирования системы.
  2. Отличительная черта инфракрасных полов – воздействие непосредственно на поверхность предметов, предназначенных для нагрева и отсутствие осушающего воздействия на внутренний воздух. Это объясняет, почему такой способ более рационален для жилых помещений.
  3. Система нагрева не боится резких холодов и при длительном отсутствии владельцев в зимний период, что часто случается в загородных домах, прекрасно срабатывает в момент включения, когда те возвращаются с наступление весны. Немаловажным фактом при этом становится быстрое достижение комфортной температуры при вводе системы в действие, благодаря низкой тепловой инерционности.
  4. Значительное снижение расходов на электричество.
  5. Возможность смонтировать конструкцию самостоятельно.
  6. Высокая скорость монтажа. Даже при самостоятельном проведении работ это не займет много времени.
  7. Прогрев происходит по всей высоте помещений с достижением максимального теплового комфорта в нижней части.
  8. Значительным преимуществом считается быстрый демонтаж нагревателей и перенос их для установки в другом месте. Этот фактор позволяет полам считаться достаточно мобильными.
  9. В плюсы можно записать и предоставление выбора системы конструкции. Существуют два основных вида: инфракрасный пленочный пол и стержневой. Первый соответственно изготавливается из пленки и представляет рулонный материал. Второй – стержневой, представляет стрежни, сделанные из карбона и соединенные тонкими проводами.
пример использования инфракрасного пола в отделке квартирыТакие полы легко демонтируются и переносятся

Где применяют систему инфракрасного пленочного пола?

  1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
  2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
  3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
  4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.
вариант применения инфракрасного пола в ремонте домаТакие полы применяют во многих отраслях

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

идея применения инфракрасного пола в ремонте комнатыВ квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы

Пленочный инфракрасный пол: устройство и монтаж

Инфракрасный пленочный теплый пол представляет рулонный материал. Он характеризуется как паста карбона, плотно запаянная внутри полипропиленовой или полиэстеровой пленки. По краям полотна идут токопроводящие серебряные и медные полосы. По этим полосам (или как иначе шинам) по направлению к углеродному материалу движется электрический ток. В результате прохождения его через карбон происходит образование большого количества тепла. Полосы, как уже известно, расположены посекционно, по несколько элементов на секцию. Каждая секция абсолютно независима в работе и может быть легко удалена. Это придает монтажу дополнительное удобство, так как дает возможность производить различные конфигурации для удобного расположения покрытия.

Основное достоинство пленки состоит в том, что она применима под любое финишное покрытие. И в случае устройства плитки не требует дополнительной выравнивающей стяжки.

Недостатком можно считать боязнь перегрева. Однако процесс плавления наступает при 200 градусах по Цельсию. Некоторые потребители в качестве недостатков называют высокую цену и необходимость кропотливого соединения полос специальными зажимами. Впрочем, данные недостатки компенсируются отсутствием надобности в проведении мокрых процессов (стяжка) и качественной работой системы после окончательного монтажа. Средний срок службы, который имеет пленочный инфракрасный теплый пол составляет 10 лет.

идея использования инфракрасного пола в отделке домаВ среднем такой пол может прослужить 10 лет

Непосредственно произвести монтаж пленочного пола можно своими силами, а это уже экономия средств, и в значительно короткие сроки. Практически за один день.

Чтобы правильно определиться с монтажом, нужно предварительно набросать план помещения, где будут проводиться работы. Определить места расположения мебели и точку установки терморегулятора. Полосы пленки монтируются на свободных зонах пола. Укладка проводится с полным заполнением означенных зон.

Интенсивность нагрева выбирается в зависимости от вида отопления. Оно может быть либо основным, либо дополнительным. В любом случае правильный подход к данному вопросу это путь к достижению оптимального комфорта.

Выбор моделей пленочного ИК-пола зависит от их мощности. От 150 до 250 Вт/м2. Под плитку рекомендуют устраивать более мощные варианты поскольку это отделочное покрытие быстро забирает тепло и становится холодной, несмотря на соблюдение в доме одинакового температурного режима.

пример применения инфракрасного пола в ремонте квартирыИнтенсивность нагрева выбирается в зависимости от вида отопления

Монтаж инфракрасной пленки

Монтирование ИК-пленки проводится при соблюдении главных правил. Одно из них — снижение тепловых потерь через поверхности пола и стен. Для этого пользуются ленточным утеплителем, уложенным по периметру. Дополнительно проводится устройство слоя теплоизолятора. Причем его устройство проводится по всей поверхности. Для эффективности используют теплоотражающий материал: фольгу или металлизированную прослойку. Крепление производится на клей. Кроме этого советуют применять специальный скотч или отдать предпочтение монтажным скобам. Термопленка раскатывается согласно плановым разметкам. Медная полоса располагается внизу. Необходимо отслеживать случайные скопления воздуха. Самый оптимальный выбор укладки — разворот контактов к точке установки терморегулятора. Промежуток между полосами контролируется. Например, под линолеум он составляет 1 см., чтобы инфракрасный теплый пол был более плотным. В тоже время нужно избегать перехлестов.

вариант использования инфракрасного пола в отделке комнатыКрепления проводят клеем и дополнительно скотчем

Стержневой инфракрасный теплый пол: монтаж

Стержневой инфракрасный теплый пол получил свое название благодаря форме, которую создают нагревательные элементы. Система является саморегулирующейся, поскольку конструкция представляет изолирующий стержень, который содержит в себе композитный материал из состава карбона, серебра и графита. ИК-стержни соединяют изолированные медные провода. Подключение нагревательных элементов является параллельным. То есть при нанесении повреждения даже одному элементу, система перестанет функционировать. Это принято считать минусом для данного вида теплого пола. Но это компенсируется повышенной экономией в эксплуатации в отличие от других конструкций.

Под стержневой теплый пол требуется ровное основание. Как и в случае пленочного пола таким же образом устраивается теплоизоляция. Основные маты раскатывают и размещают с промежутком в 15-20 см. от стен. При раскатке следят, чтобы провода не переплетались. Крепление стержней аналогично пленочному виду. Отличием является вырезка окошек в теплоизоляторе для связки уложенной верхней стяжки с черновым основанием. Расположение имеет шахматный порядок. Общий процент окошек – до 25% от всей теплоизолируемой площади поверхности.

идея применения инфракрасного пола в отделке квартирыПри монтаже стержневого пола основание должно быть ровное

Мобильный теплый пол

Когда речь заходит о выборе определенного типа ИК-пола, основным аргументом в пользу пленочного вида становится его мобильность. Как уже известно из предыдущих разделов, пленочный инфракрасный теплый пол собирается из отдельных частей, каждая из которых является независимой от общей системы и в случае повреждения не несет полного отключения как в случае со стержневым типом. Более того, отсоединенные части могут работать автономно. Это позволяет использовать отдельные части пленочного пола в качестве накладок для кресел или ковриков под ноги.

Видео: Теплый пленочный инфракрасный пол


Видео: Монтаж теплого инфракрасного пола

Инфракрасный теплый пол под плитку: особенности обустройства

Плитка – надежное покрытие для пола. Такой строительный материал отличается долговечностью, практичностью, влагостойкостью и экологичностью. Из недостатков выделяют тот момент, что материал холодный, поэтому по нему будет некомфортно ходить босиком. Решить данную проблему помогает инфракрасный теплый пол под плитку. Обустроить его можно своими руками. Главное – придерживаться инструкции.

Инфракрасный теплый пол

Особенности ИК пола

Принцип обогрева инфракрасных (ИК) теплых полов основывается на явлении вторичной конвекции. Это означает, что тепло сначала получают люди и предметы, находящиеся в помещения, и только потом воздух. При этом сам материал не греется, что предотвращает преждевременный выход из строя.

Основное устройство конструкции – пленка со встроенными полосками, которые и являются нагревательными элементами. После подключения, электричество начинает распространяться по медно-серебряным проводникам. При этом основной источник тепла – карбон, которым обработана пленка.

Пленочный теплый пол под плитку подходит под разные виды плитки, в том числе под керамическую. Он эффективно обогревает все предметы, улучшая микроклимат в помещении.

Из чего состоит инфракрасный теплый пол

Конструкция инфракрасного теплого пола

Преимущества и недостатки

ИК пол имеет такие преимущества:

  • обеспечивает хороший нагрев предметов, находящихся в помещении;
  • незначительная толщина пленки, благодаря чему высота между полом и потолком не сокращается;
  • возможность регулирования температуры;
  • высокая скорость и простота монтажа;
  • малый расход электроэнергии;
  • не вредит здоровью человека, как некоторые подобные устройства;
  • подходит под различные материалы;
  • длительный эксплуатационный период;
  • влагостойкость, что позволяет использовать материал для обустройства пола в санузле, на балконе и в других помещениях с повышенной влажностью;
  • устройство обогащает воздух ионами, что положительно сказывается на здоровье обитателей дома – в этом случае инфракрасные излучатели действуют, как увлажнители воздуха, что помогает сэкономить средства на приобретении этих приборов;
  • низкий уровень электромагнитного излучения, которые ниже, чем у телевизора.

Преимущества теплого пола

Недостатки конструкции:

  • подходит только для помещений небольших габаритов, поскольку на отопление больших помещений будет уходить много электроэнергии, несмотря на экономное потребление;
  • нельзя монтировать в тех местах, где установлены сантехнические приборы и предметы меблировки;
  • отсутствие повышенной прочности, поэтому любой фиксирующий материал, используемый для керамической плитки, может повредить пленку, что приводит к ее преждевременному износу;
  • может спровоцировать возникновение короткого замыкания, что зачастую приводит к возникновению пожара;
  • плохая адгезия затрудняет монтаж конструкции;
  • укладывается только на ровное строительное основание, поэтому поверхность нужно будет тщательно подготовить к установке устройства.

Недостатки инфракрасного теплого пола

Можно ли укладывать пленочный пол под плитку

Профессионалы дают положительный ответ на этот вопрос. В инструкции к инфракрасному покрытию указано, что его можно монтировать под дерево или керамическую плитку. Такое устройство можно укладывать, в том числе, на улице под керамогранит. Благодаря этому дорожки не будут покрываться коркой льда в морозы.

Обустраивая ИК пол под керамическую плитку, важно помнить о некоторых особенностях покрытия:

  • Пленка конструкции обладает низкой адгезией. По этой причине нельзя залить материал цементом и сверху положить плитку, поскольку стяжка получится плавающей. В результате этого любое механическое воздействие приводит к образованию трещин на строительном основании, которые невозможно исправить. По этой причине перед облицовкой пола необходимо повысить сцепляемость пленки. Следует учесть, что если использовать для этого насечки, то можно травмировать полотно. Это ухудшит характеристики материала и приведет к быстрому изнашиванию продукта. Повысить адгезию можно с помощью армирующей сетки из пластика. Однако в этом случае теплопроводность устройства ухудшается.
  • Пленку повреждает щелочь. По этой причине нельзя использовать ремонтные растворы со щелочной средой, в противном случае эксплуатационный период материала существенно сократится. В результате может случиться короткое замыкание или система выйдет из строя.

Проблем с использованием пленочного инфракрасного пола не возникнет проблем, если конструкцию обустроить с соблюдением всех правил безопасности.

Конструкция инфракрасного теплого пола

Необходимые стройматериалы и инструменты

Чтобы выполнить монтаж инфракрасного теплого пола под плитку, потребуются такие материалы и инструменты:

  • растворитель для обезжиривания поверхности;
  • грунтовка для подготовки строительного основания;
  • пленка с нагревательными элементами и клеммами;
  • кабели;
  • изоляция из битума;
  • терморегулятор;
  • материалы для формирования теплоизолирующего слоя;
  • армирующая сетка из пластика;
  • пленка из полиэтилена;
  • самовыравнивающийся материал для подготовки строительного основания;
  • клей для монтажа керамики;
  • индикаторная отвертка;
  • приборы для измерения тока и напряжения;
  • отвертка;
  • плоскогубцы;
  • изолента;
  • строительный скотч.

Инструменты для укладки инфракрасного пола

Укладка пола

Обустроить инфракрасный пол под керамическую плитку может даже непрофессионал. Главное – придерживаться правил выполнения работ.

Подготовка

Укладка инфракрасного теплого пола под плитку начинается с подготовки строительного основания. Алгоритм работ будет следующим:

  • демонтируйте прежнее покрытие;
  • удалите грязь и пыль;
  • обезжирьте строительное основание;
  • обработайте поверхность праймером;
  • залейте пол самовыравнивающейся смесью, чтобы поверхность стала идеально гладкой.

Для выравнивания строительного основания можно выполнить простую цементную стяжку. Однако в этом случае нужно обладать определенным опытом, чтобы поверхность получилась идеально ровной.

К подготовке строительного основания относится также выполнение схемы установки покрытия и размещения элементов терморегулятора. Поскольку нельзя укладывать пленку под сантехнические приборы и предметы меблировки, нужно заранее определить, где они будут находиться. В этом месте материал монтировать не нужно, что следует учесть при составлении схемы.

Подготовка поверхности к укладке теплого пола

Определитесь, как будете укладывать провода от пленки к терморегулятору. Если в желоба в строительном основании, необходимо проштробить стену. Можно поместить провода в пластиковые короба и зафиксировать их на поверхности.

Далее вся система заземляется. Тщательно следует изолировать контакты, а также участки повреждения материала, если таковые имеются.

Этапы монтажа

Укладка пленочного теплого пола под плитку осуществляется в несколько этапов:

  • монтаж материала для теплоизоляции;
  • заземление системы с помощью специального скотча;
  • установка инфракрасного пола;
  • подключение системы;
  • проверка работоспособности инфракрасного пола;
  • облицовка строительного основания керамической плиткой.
Инфракрасный теплый пол под плитку

Инфракрасный теплый пол под плитку

Установка термопленки

Сразу на подготовленное строительное основание положите теплоотражающий продукт. Именно он поможет направить тепло вверх и сократит расход потребляемой электроэнергии. Далее аккуратно положите пленку с встроенными обогревательными элементами.

Монтировать листы нужно так, чтобы сторона с медными контактами оказалась внизу и в направлении к стенам. Только в этом случае система теплого пола будет правильно функционировать.

Для соединения материала используйте клеммные зажимы. После этого проверьте целостность системы и подключите ее к заранее установленному терморегулятору.

Установка термопленки инфракрасного теплого пола

Подключение системы

После укладки пленки правильной стороной и подключении обогревательных элементов к контактам, можно выполнять подключение системы. Для этого следует придерживаться такой схемы действий:

  • Установите терморегулятор. Устройство зафиксируйте на стене таким образом, чтобы он находился недалеко от розетки. Можно также установить терморегулятор вблизи выключателя.
  • Проведите провода от нагревательных устройств до терморегулятора. При этом рекомендуется придерживаться заранее составленной схемы. Провода установите в желоба с помощью гофры или в специальные пластиковые короба.
  • Частично срежьте изоляцию на проводах и присоедините их к зажимам, которые находятся на обогревательных элементах. Такую манипуляцию выполните на всех устройствах. Далее места стыков обмотайте битумной изолентой.
  • Установите температурный датчик. После этого присоедините его к терморегулятору.

Этапы монтажа инфракрасного пола

После того, как выполнены все мероприятия по подключению системы отопления пола к электросети, необходимо выполнить проверку работоспособности нагревательных элементов. Для этого нужно выставить температуру примерно в 30 градусов и включить систему. Если пол равномерно нагрелся, значит, излучатели работают правильно. В том случае, если тепло не пошло или какой-то участок не обогревается, следовательно, система смонтирована или присоединена к сети неправильно. Необходимо разобрать листы, и проверить правильность подключения. После этого нужно выполнить тестирование обогревательных элементов повторно.

Если система работает правильно, сверху инфракрасного пола нужно положить полиэтиленовую пленку. Это создаст дополнительную защиту для ИК пленки.

Подключение инфракрасного теплого пола

Подключение инфракрасного теплого пола

Монтаж плитки

Положить керамическую плитку на пленку из полиэтилена можно несколькими способами:

  • На арматурную сетку. Для этого материал фиксируют поверх полиэтиленовой пленки. Это повысит ее сцепляемость с материалом. Далее выполните цементную стяжку или залейте строительное основание самовыравнивающимся раствором.
  • На гипсокартонные листы. Материал укладывают сверху полиэтиленовой пленки. После этого на него фиксируют отделочный материал. Благодаря этому плитка ляжет ровно.

Для укладки плитки используют клей или специальную смесь. Продукт нанесите на облицовочный материал и зафиксируйте его на строительном основании.

Инфракрасный теплый пол под плитку – хороший способ сделать проживание в квартире более комфортным. Обустроить покрытие можно самостоятельно. Для этого нужно придерживаться алгоритма работ, не нарушая инструкцию.

Видео о монтаже инфракрасного теплого пола

Подключение и монтаж инфракрасного теплого пола. Инструкция электрика

Апрель 28, 2014

Установка и подключение

4793 просмотров

Сегодня широкое распространение получили инфракрасные пленочные теплые полы (далее сокращено термопленка), в которых при обогреве используется инфракрасное излучение длиной волны от 5 до 20 мкм. Этим они и в корне отличаются от обычных водяных или электрокабельных аналогов.

Достоинства инфракрасных электрических полов.

  • Самый экологичный и безопасный для здоровья людей вид теплого пола.
  • Самая высокая эффективность по сравнению с другими типами теплых полов, потому что излучаемая тепловая энергия поглощается в помещении окружающими предметами.
  • Энергоэффективность, благодаря снижению теплопотерь.
  • Экономия на строительных работах. Нет необходимости в укладке бетонной стяжки или монтажа в составе плиточного клея.
  • Высокая надежность и отказоустойчивость благодаря применению параллельных соединений всех нагревательных модулей. Если один из них сломается, остальные будут продолжать нормально работать.
  • Простота монтажа в короткие сроки. Справиться самостоятельно любой человек.
  • Возможности монтажа как на горизонтальных, так вертикальных и наклонных поверхностях.
  • Инфракрасные полы легко демонтировать и уложить заново в другом месте.

Технология монтажа инфракрасного теплого пола.

  1. Производим расчеты необходимой мощности теплого пола. Инструкция.
  2. Подготавливаем поверхность под укладку. Подметаем и грунтуем. Будьте внимательны, на укладываемом основании не должно быть острых и выступающих краев.
  3. Укладываем теплоизоляцию и гидроизоляцию. Подойдет полипропиленовая или лавсановая теплоизоляционная пленка. Необходимо уложить вверх металлизированной частью. Запрещено применение материалов на основе алюминиевой фольги.
  4. Отмечаем на полу места установки мебели и бытовой техники. Эти участки необходимо будет обойти при укладке.
  5. Определяемся с местом расположения терморегулятора и делаем штробу в стене под кабель электропитания и термодатчик.
  6. Разрезаем на полосы термопленку только по размеченным линиям со значком ножниц.
  7. Раскладываем нарезанные части на полу, избегая мест установки мебели и бытовой техники. Пленку необходимо улаживать медными нагревателями вниз и контактами к той стене, где будет установлен терморегулятор.
  8. Устанавливаем и зажимаем плоскогубцами контактные зажимы из комплекта на медные токонесущие полосы термопленки. Обратите внимание на схему подключения.
  9. Изолируем все места подключения проводов электропитания и разрезов. Для изоляции используется короткие отрезки битумной изоляции из комплекта, разрезанные на 2 части.
  10. Крепим в месте наименьших нагрузок датчик температуры пола под термопленкой при помощи битумной изоляции. Рекомендую во избежание возникновения выпуклости сделать в поверхности  углубление под датчик.
  11. Фиксируем термопленку к теплоотражающему материалу скотчем.
  12. Подключаем к терморегулятору провода электропитания и датчика температуры согласно этой нашей схемы.
  13. Включаем и проверяем работу, обращая внимание на отсутствие искрения и нагревания в местах электрических соединений инфракрасного теплого пола.
  14. Укладываем поверх термопленки перед укладкой финишного напольного покрытия:
    • под ламинат или паркет— шумоподавляющую подложку из комплекта;
    • под линолеум или ковролин- ДВП;
    • под керамическую плитку, жидкие теплоотражающий материал с твердой прослойкой: техническую пробку толщиной 2 миллиметра или Изолон ППЭ.
  15. Укладываем финишное напольное покрытие.

Вот и все инфракрасный теплый пол готов! Не забывайте и строго соблюдайте меры электробезопасности при работах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
