Установка и настройка спутниковой антенны: Самостоятельная установка и настройка спутниковой тарелки – установка тарелки, поиск сингала, подключение оборудования

Содержание

Как настроить спутниковую антенну: пошаговая инструкция

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Спутниковое телевидение уже давно не роскошь и есть во многих домах. Установка подобной конструкции всегда считалось сложным процессом. А вы знаете, как настроить спутниковую антенну самостоятельно? Оказывается, если разобраться в технологии монтажа, все не так уж сложно. Давайте попробуем вместе проанализировать, как происходит этот процесс, и какие сложности подстерегают.

Как настроить спутниковую антенну Как настроить спутниковую антенну

Использование спутникового устройства великолепное решение как для квартиры, так и для частного жилища

Содержание статьи

Как выбрать спутник: обзор моделей и цен

Перед приобретением спутникового оборудования, важно сначала подобрать оператора. Спутниковая разновидность телевидения работает от различных орбитальных спутников, которые ловят сигнал от станций и передают его на большие пространства на Землю.

Устройство подобного оборудования не такое сложное, как может показатьсяУстройство подобного оборудования не такое сложное, как может показаться

Устройство подобного оборудования не такое сложное, как может показаться

Антенна определяет сигнал, а затем передает его на конвертер и дальше на тюнер. И только после этого происходит процесс декодирования, и сигнал передается в телевизор уже в виде звуков и изображений.

Вариант сборки конструкцииВариант сборки конструкции

Вариант сборки конструкции

Каналы на русском языке передаются с определенных спутников. Чтобы получать сигнал с определенного объекта, важно правильно установить частоту приема. Для этого нужно знать, как настроить спутниковую антенну самостоятельно.

Около 30 каналов на русском языке можно получить через спутник Ямал 201. Из операторов стоит выбрать среди таких, как Триколор – ТВ, НТВ – плюс или Радуга – ТВ.

В таблице представлены цены на определенные модели спутниковых тарелок.

Как настроить спутниковую антенну самостоятельно: нюансы монтажа

Перед тем как самостоятельно установить спутниковую антенну, давайте разберемся, из каких частей подобное оборудование состоит:

  • тарелка, которая воспринимает волну и посылает ее на конвертер. Лучше, если ее диаметр будет более 90 см;
  • головка (конвертер) получает послание и передает его на ресивер;
  • тюнер принимает сигнал, выполняет декодировку и передает в понятном виде на телевизор;
  • кронштейн обеспечивает прочное крепление антенны на стене, что позволяет поворачивать ее в разные стороны;
  • кабель является проводником полученного сигнала. Он соединяет ресивер и конвертер;
  • если планируется принимать несколько каналов, то применяется устройство DiSEqC, позволяющее соединить конвертеры в общем кабеле.
Установка конструкции требует точный расчет углов наклонаУстановка конструкции требует точный расчет углов наклона

Установка конструкции требует точный расчет углов наклона

Чтобы выполнить установку и настройку спутниковой антенны подготовьте такие инструменты: дрель, гаечные ключи, крестовидную отвертку, молоток и изоленту.

Качественная установка спутниковой антенны самостоятельно: инструкция для чайников

Чтобы установить оборудование по всем правилам, вы должны точно знать, куда его нужно направить. Сделать это позволит сервис Agsat.com.ua/satdirect. Там нужно указать определенное размещение оборудования, а также подобрать спутник. После этих действий на экране отобразится нужное направление.

Установка устройстваУстановка устройства Установка устройства

Чтобы выяснить точные координаты места для монтажа антенны используйте справочник или поиск в интернете. Также понадобится информация о передаче данных со спутника. При этом имеет значение расположение спутника по горизонту, а также частота передатчика и скорость максимальной передачи информации. Через поисковые системы можно узнать информацию о передатчике.

Способ расчета данных в специальной программеСпособ расчета данных в специальной программе

Способ расчета данных в специальной программе

Важно правильно рассчитать углы наклонов и разворотов антенны. Это можно выполнить вручную (что очень сложно) или применить специальные программные приложения. Подобный сервис требует ввода определенной информации: расположения и названия спутника, а также географических координат. Программа предоставляет результаты также в графическом виде.

Параметры, которые потребуются для расчетовПараметры, которые потребуются для расчетов

Параметры, которые потребуются для расчетов

Точная настройка устройства антенны требует определенной подготовки. Подготовьте отвертки различных размеров, комплект кабелей, удлинитель и несколько розеток для подсоединения электропитания.

В таблице указаны необходимые параметры для разных объектовВ таблице указаны необходимые параметры для разных объектов

В таблице указаны необходимые параметры для разных объектов

Прежде, чем монтировать систему, удостоверьтесь в наличии сигнала. При этом антенну следует держать в руках. Если все в порядке, то устанавливается кронштейн. Перфоратором проделываются углубления под анкеры. При этом их размер подбирается с учетом материала стены и массы конструкции. После крепления кронштейна, можно монтировать антенну. При этом вам пригодится информация, как настроить спутниковую антенну самостоятельно.

Специальный прибор для настройки системыСпециальный прибор для настройки системы

Специальный прибор для настройки системы

Как выполнить самостоятельную настройку тюнера спутниковой антенны после подключения

Настройка антенны производится после ее присоединения к ресиверу. Для этого провод перекидывается от конвертера к тюнеру. Монтирование кабеля производится так:

  • подрезается слой изоляции в кабеле, где-то на 1,5 см от края;
  • оплетка подгибается наружу;
  • средняя внутренняя часть проводки освобождается от фольги, затем очищается и надевается F-ка;
  • при этом сердцевина должна выдвигаться не более, чем на 2 мм;
  • то же самое нужно сделать и с другой стороной кабеля;
  • кабель подсоединяется к конвертеру, а другая сторона протягивается к ресиверу.
Настройка тюнераНастройка тюнера

Настройка тюнера

Затем необходимо произвести настройку. При этом следует узнать заранее, как настроить разные каналы на спутниковой антенне самостоятельно.

Сначала антенну рекомендуется выставить примерно. Затем в настройках ресивера выбирается подходящий спутник. Его характеристики также нужно проставить. Это частота, поляризация и скорость. При этом на экране отобразится две полоски. Одна демонстрирует, что тарелка уловила нужную волну, а вторая отображает мощность. При правильной установке оборудования, должно показать не менее 50% сигнала. Затем нужно повысить качество. Тут определенные действия нужно проводить с тарелкой. Важно отмечать перемены по шкале сигнала. Поэтому систему лучше настраивать с помощником.

Меню ресивераМеню ресивера

Меню ресивера

Стоит начать с разворота устройства вверх и вправо. Затем тарелку медленно поворачивайте влево. Если сигнал не ловится, то пустите антенну на несколько миллиметров вниз и выполните перемещение тарелки. Настройка предполагает поиск ручным способом подгонки. Сначала добейтесь хотя – бы 30 % качества. А затем, перемещая по градусу, производите более детальную подгонку. Когда качество будет 60-80 %, то дальнейшие настройки производятся при помощи определенных действий с конвертером.

Затем производится настройка отдельных головок. Для конвертера указывается определенный спутник.

Расчет углаРасчет угла

Расчет угла

Как произвести настройку тюнера можно посмотреть в инструкции к нему. Сначала выберите язык меню для ресивера и выполните его прошивку. Затем следует поставить часовой пояс и время. После этого выберите спутник и все необходимые настройки к нему. При использовании DiSEqC, нужно проставить номер входа для подключения конвертера.



Затем выводятся данные об уровне сигнала, и выполняется настройка антенны. Когда убедитесь, что сигнал нормальный и антенна настроена – выполните сканирование спутника. Для возможности включения каналов вставляется карта определенного  оператора. В некоторых случаях можно воспользоваться специальным прибором для настройки спутниковых антенн своими руками.

Зная все данные, легко произвести подключение устройстваЗная все данные, легко произвести подключение устройства

Зная все данные, легко произвести подключение устройства



Как настроить телевизор?

В завершение нужно просканировать спутник на содержание каналов, а также выполнить настройку телевизора. При этом каналы выстраиваются в определенной последовательности, чтобы их удобно было искать. Если доступ платный, то нужно воспользоваться картой разблокировки.

Настройка телевизора будет успешной при соблюдении правил установки спутникового устройстваНастройка телевизора будет успешной при соблюдении правил установки спутникового устройства

Настройка телевизора будет успешной при соблюдении правил установки спутникового устройства

У спутниковых антенн столько преимуществ, что все большее количество людей задумываются об их установке. При правильном применении инструментов и рекомендаций, вы сможете самостоятельно установить это замечательное оборудование.

Спутниковая антенна: установка и настройка (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Настройка телевизора будет успешной при соблюдении правил установки спутникового устройстваНастройка телевизора будет успешной при соблюдении правил установки спутникового устройства Загрузка…

подробные инструкции по самостоятельной настройке тарелки на спутник

Спутниковое телевидение предоставляет потенциальному пользователю несколько большие возможности в плане визуальных развлечений, чем ТВ стандартного типа. Правда современные технологии уже приближают общество к тому, чтобы совсем отказаться от каких-либо антенн и пользоваться исключительно малыми модульными приставками.

Но пока спутниковый телевизионный прием остается востребован. А значит остается актуальной и настройка спутниковой антенны в условиях самостоятельной организации ТВ приема. Разберем этот момент детальнее.

В статье мы подробно рассмотрели вопрос выбора места для установки «тарелки», технологию ее монтажа, а также разобрали поэтапно настройку антенны на спутниковое вещание.

Содержание статьи:

Подготовка оборудования к настройке

Что такое спутниковая «тарелка» – пояснять, пожалуй, нет необходимости. Этот элемент телевизионной техники уже прочно вошел в бытовой обиход, а потому практически каждому знаком и понятен.

Между тем одно дело представлять спутниковую «тарелку» в общем и целом и совсем другое дело – рассматривать устройство технически и технологически.

Тарелка спутниковой антенныТарелка спутниковой антенны

Антенное зеркало, установленное на стене строения, полностью укомплектованное для приема сигнала телевидения. Это уже давно привычный аксессуар бытового назначения, всё чаще устанавливаемый самостоятельно

Во-первых, спутниковые антенны вида «тарелка» выпускаются разными диаметрами. Во-вторых, для получения сигнала от спутника, входящую в комплект установки «тарелку» требуется точно настроить.

Разные по диаметру антенны позволяют принимать сигналы разных частот (разных спутников). А каждый используемый спутник находится на индивидуальной геостационарной орбите.

Правда для бытового сектора характерным видится применение антенн диаметром не более 1 м, а зачастую не более 50-60 см (НТВ-плюс, Триколор-ТВ).

Поэтому остановимся именно на таких изделиях, чтобы показать потенциальным владельцам, как настроить спутниковую тарелку диаметром 50-60 см на спутник.

Правильная установка антенны

Правильно выполненный во многом благоприятствует процедуре настройки. Поэтому следует в точности выполнить все рекомендации производителя, когда выполняется установка антенны.

Правильный монтаж антеннПравильный монтаж антенн

Инсталляция спутниковых «тарелок» допускает всевозможные вариации, но при этом необходимо соблюсти все тонкости настройки для индивидуального экземпляра. Тогда полностью исключаются помехи от одного зеркала другому

Так, для инсталляции «Триколора» характерными величинами расстояния и угла являются цифры 100 и 40. Другими словами – впереди перед зеркалом антенны на расстоянии 100 м исключается присутствие каких-либо предметов (объектов), скрывающих часть небосвода.

Однако установленный параметр «чистого» расстояния – это не единственный критерий. Кроме этого следует обеспечить такой же «чистый» угловой обзор.

Вот почему на отмеченном расстоянии, по высоте от линии горизонта (по центральной оси антенны) на 40 м также должны исключаться наличия любых посторонних предметов.

Учитывая, что спутниковая «тарелка» монтируется под некоторым углом и на некоторой высоте от земной поверхности, картина идеального монтажа должна получаться примерно такой, как показано на схеме ниже.

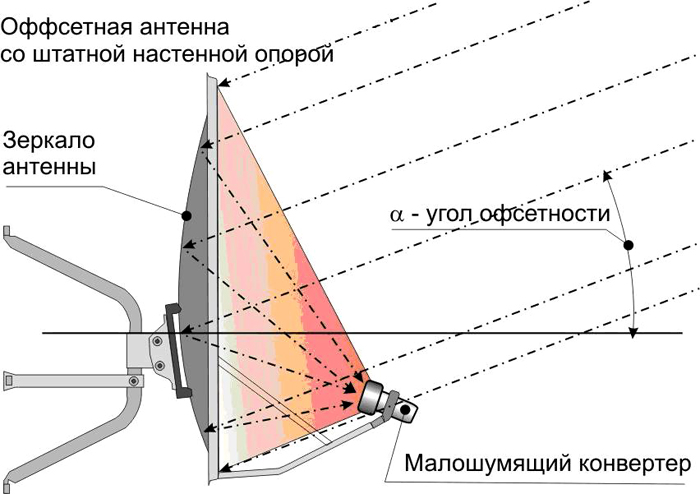

Монтаж тарелки - условная схемаМонтаж тарелки - условная схема

Примерно таким выглядит, если не идеальный, так реально правильный монтаж «тарелки», которую предстоит настраивать на спутник с целью получить качественный сигнал на экране телевизора

Выполняя инсталляцию оборудования, следует обеспечить защиту от возможного падения с кровли или иных объектов льда, снега, воды.

Поверхность зеркала смонтированной спутниковой антенны направляется на «южную» область небосвода. После завершения инсталляции, подвода кабеля и установки ресивера, можно приступать непосредственно к точной настройке на спутник.

Выбор оптимальной погоды

Для начала следует усвоить главное правило: производить настройку «тарелки» рекомендовано при благоприятных погодных условиях.

Поэтому, важно проследить, чтобы не было: плотной облачности, осадков или сильного ветра.

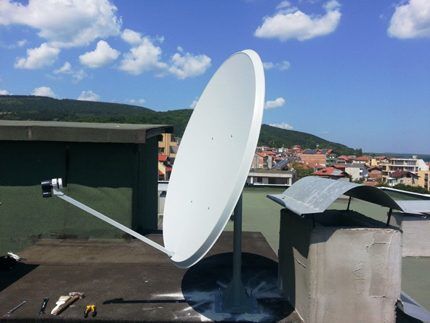

Благоприятная погода для настройки антенныБлагоприятная погода для настройки антенны

Благоприятная погода для настройки: чистый небосвод или малая облачность, полное отсутствие ветра или слабый ветерок. Это одно из главных требований, если потенциальный установщик рассчитывает быстро настроить систему

Этапы настройки тарелки на спутник

Следующий шаг – подробная инструкция-описание того, как самостоятельно настроить установленную спутниковую антенну для приема качественной картинки на экране ТВ.

Для потенциального владельца телевизионного оборудования эти рекомендации будут весьма кстати – руководствуясь ними, можно приступать к настройке.

Шаг #1 – настройка «азимута» и «угла места»

Вместе с настройкой антенны установщику придётся выучить такие понятия, как «угол места» и «угол азимута». Чтобы облегчить учение, напомним: азимут следует представлять углом горизонтального отклонения «тарелки» влево или вправо.

Оба параметра углов, как правило, предоставляются инструкцией производителя оборудования. Обычно в инструкции размещается таблица, где указываются крупные населенные пункты и значения углов применительно к месторасположению этих населенных пунктов.

Пример установки угла азимута антенныПример установки угла азимута антенны

Пример настройки антенного зеркала по параметру «угла азимута». Для выполнения такого действия удобнее всего использовать обычный туристический компас. Однако чаще направление выставляют «на глазок»

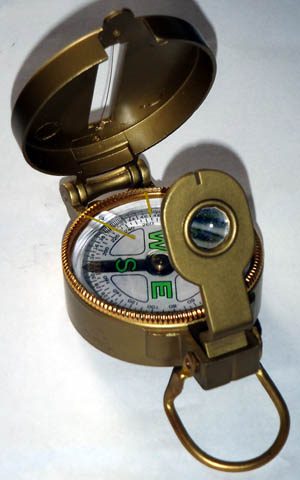

Чтобы в точности определить угол азимута для конкретной местности, потенциальному установщику потребуется компас. Удерживая на ладони прибор, находят такое положение, когда красная стрелка точно совпадает с меткой «Юг».

Далее на шкале следует найти значение «угла азимута» для данной местности, например, 204°, и найденную точку совместить с центром прибора, наложив на шкалу, к примеру, небольшую линейку. Полученное направление – ориентация для антенны.

Установка угла места тарелкиУстановка угла места тарелки

Установка требуемого параметра «угла места» при помощи простого отвеса: 1 – модуль конвертора; 2 – отвес; 3 – антенное зеркало; А, В – параметры «Х» отрицательного и положительного «угла места», соответственно

Угол места допустимо определить, используя простой строительный отвес и линейку-транспортир. Груз, исполняющий роль отвеса, крепится к нулевой отметке транспортира – условная линия горизонта. Далее на транспортирной шкале отмечается нужный параметр угла места.

Шаг #2 – обеспечение качественного ТВ сигнала

Предварительная установка антенного зеркала по «азимуту» и «углу места» далеко не всегда даёт качественную картинку на экране ТВ приемника.

Зачастую установщику приходится выполнять так называемую «тонкую» настройку, которая заключается в незначительных изменениях положения зеркала с последующим контролем картинки на телевизоре.

Прежде всего, установщику следует воспользоваться пунктом экранного меню «Установки антенны». Это раздел системного меню наделён помимо опций с параметрами парой настроечных шкал.

Они располагаются в самом низу окна меню «Установки антенны» и являются индикаторами «тонкой» настройки зеркала.

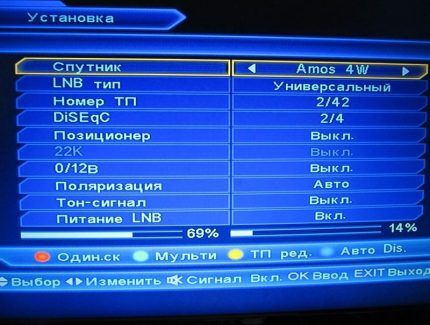

Меню ресивера настройки антенны на спутникМеню ресивера настройки антенны на спутник

Выполнение «тонкой» настройки направления зеркала на спутниковый сигнал обеспечивает системное меню трансивера – модуля, входящего в состав домашнего оборудования спутникового ТВ

Как уже отмечалось выше, изначально фронтальная плоскость зеркала направлена на «Юг». Традиционно, пользователи, выполняющие инсталляцию самостоятельно, не применяют компас ввиду банального отсутствия инструмента, а выставляют зеркало «на глазок».

Поэтому приходится несколько править положение «тарелки» перемещением по горизонтали.

Обычно изменять положение зеркала требуется с некоторым смещением в сторону «Востока». Смещение, как правило, не превышает 10 мм (1 см), после чего необходимо немного выждать (критерий захвата сигнала) и проконтролировать уровни индикаторных шакал окна настройки.

Теоретически обе шкалы по уровню сигнала должны прирастать. Так, перемещая антенное зеркало малыми подвижками, необходимо добиться максимальных показателей обоих индикаторных шкал (оптимально – 80%).

Шаг #3 – выполнение «точной» настройки

Иногда в процессе проведения операций «тонкой» настройки, потенциальный установщик вполне может столкнуться с некоторыми нюансами.

Например:

  • наблюдается заполнение до 80% только одного индикатора;
  • отмечается заполнение шкал индикаторов, но отсутствует картинка.

Подобного рода нюансы, как правило, обусловлены обнаружением ложных сигналов, поступающих от других спутников или появлением в области диаграммы направленности каких-то посторонних объектов.

В таких случаях следует продолжать перемещение антенного зеркала до момента появления реального сигнала.

Завершение настройки антенны на спутникЗавершение настройки антенны на спутник

Под завершение всей настроечной процедуры останется только сохранить полученные параметры в памяти модуля ресивера и приступить к просмотру телевизионных трансляций через спутник

При условии обнаружения реального источника, появляется устойчивое изображение на экране, которое останется только довести до приемлемого качества (заполнение не менее 80% шкал обоих индикаторов) указанными выше методами регулировки.

При условии реального сигнала опции окна настройки заполняются информацией относительно источника.

Дополнительная информация о настройке тюнера спутниковой антенны представлена в .

Добившись оптимальной настройки антенного зеркала, установщику необходимо зафиксировать «тарелку» в оптимально подобранном положении. На этом работы по настройке можно считать завершенными.

Некоторые самоделки отказываются от спутниковых антенн и изготавливают уловители ТВ-сигнала самостоятельно. Такие варианты вполне работоспособны, если телевышка установлена неподалеку.

С интересными идеями и подробными инструкциями по их реализации вы можете ознакомиться в статье –

Выводы и полезное видео по теме

Ниже представлен фактически полноценный видео-курс, идеально соответствующий рассматриваемой теме.

Ознакомившись с материалами видеоролика, потенциальный установщик получает все шансы стать профессиональным мастером по настройке оборудования:

Практика самостоятельной настройки спутниковых антенн показывает – сделать это своими руками вполне достижимо. При всех кажущихся сложностях, технические установочные моменты решаются довольно простыми способами.

Вывод очевидный: занимаясь самостоятельной установкой, потенциальный покупатель оборудования экономит немалые средства на процедуре монтажа и настройки.

Есть, что дополнить, или возникли вопросы по настройке спутниковой антенны? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом установки и подключения «тарелки». Форма для связи находится в нижнем блоке.

Как настроить спутниковую антенну самостоятельно: установка и настройка

Спутниковое телевидение на протяжении последних нескольких лет не является роскошью для большинства людей в Российской Федерации. Именно поэтому оно популярно не только в больших городах, но и довольно отдаленных от них селах. Для того чтобы иметь хороший сигнал и качественную картинку, очень важно понимать, как правильно установить спутниковую антенну и настроить её.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Выбор места установки спутниковой антенны

Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.

Также обязательно стоит учитывать некоторые другие факторы, такие как:

  • близость к телевизору;
  • доступность для владельца.

Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.

Собираем антенну

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Процесс сборки антенны должен осуществляться в полном соответствии с ее инструкцией по эксплуатации. Во время выполнения данного процесса, очень важно бережно и максимально тщательно обращаться с зеркалом. Ни в коем случае не стоит наносить ему каких-либо механических повреждений, которые способны изменить его геометрию. Прежде всего это касается зеркал, которые выполнены из алюминия. После сборки антенны обязательно требуется проверить прочность затяжки всех без исключения крепежей.

Наиболее важный момент сборки заключается в установке спутникового конвертора (LNB – low-noise block downconverter). Корректность его поляризации напрямую влияет на качество сигнала, который в итоге будет принимать антенна. Для того чтобы повысить его, необходимо экспериментальным путем осуществлять ручную регулировку головок вокруг их оси. В наиболее выгодной позиции конвертор необходимо в итоге закрепить.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Обратите внимание! Если после установки антенны невозможно осуществить регулировку конвертора, этот процесс необходимо выполнить заблаговременно. Некоторую дополнительную информацию о сборке можно получить у продавца приспособления.

Перед процессом установки специалисты рекомендуют привязать антенну на страховочные тросы. Таким образом можно предотвратить случайное ее падение с высоты.

Установка кронштейна и антенны

Для того чтобы установить кронштейн, понадобится перфоратор или же специальный ударный механизм, предназначенный для сверления отверстий в кирпиче либо бетоне.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Специалисты рекомендуют осуществлять установку кронштейна антенны на анкерные болты с функцией расклинивания. Его лепестки при затягивании болта внутрь стены расходятся во все стороны. Таким образом удается создать действительно надежное крепление.

Обязательно нужно обратить внимание на такие особенности установки кронштейна:

  1. Если стены выполнены из кирпича, лучше всего подойдут анкерные болты М8 или Н10.
  2. При работе с кирпичными стенами анкерные болты диаметром более 16 миллиметров лучше не применять.
  3. Если сооружение выполнено из высокопрочного старого кирпича, разрешается использование анкерных болтов для отверстий диаметром свыше 20 миллиметров.
  4. Вокруг отверстия под болты специалисты рекомендуют оставлять большую часть кирпича, так как в растворе крепеж удерживается довольно плохо.
  5. Не стоит осуществлять установку кронштейна ближе длины 4 кирпичей к углу здания и высоты 4 кирпичей к крыше сооружения. Это может привести к образованию трещин.
  6. Не рекомендуют использовать анкерные болты для крепления антенны на стены, выполненные из шлакобетона или блоков низкой плотности.
  7. Сильное затягивание анкерных болтов может привести к образованию высокой силы сжатия, что нередко приводит к частичному разрушению кирпича.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Для установки кронштейна необходимо осуществить разметку стены. После этого нужно выполнить просверливание в соответствующих местах. Далее следует протянуть анкерные болты вместе с кронштейном. Их затягивание необходимо выполнять до упора. В конце нужно проверить крепеж на прочность.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

  • в углу оконной рамы;
  • в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

  • срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
  • аккуратное загибание проволоки на оболочку;
  • снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
  • накручивание F-коннектора;
  • укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

  1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
  2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

  • подсоединение кабелей к головкам;
  • заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Регулировка углов поворота антенны и конвертера

Настройку нужно начинать с центральной головки. Тарелка должна быть при этом выставлена с небольшим подъемом по отношению к горизонту. Дальше нужно включить тюнер, выбрать спутник из центрального конвертера и начать поиск сигнала с головки. Для этого достаточно всего лишь опускать и поворачивать саму антенну.

Качество сигнала будет отображаться на телевизоре в виде шкалы в процентах. Они должны быть как можно большими – примерно в районе 68-80%. Для этого тарелку необходимо медленно поворачивать в разные стороны. Не прикрывая при этом зеркало. После нахождения идеального положения антенну нужно зафиксировать.

Если антенна по горизонтали и вертикали настроена правильно, нужно начать регулировать центральный конвертер. Для этого его следует медленно прокрутить в одну или другую сторону, увеличив таким образом качество сигнала на несколько процентов.

Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно другим – в зависимости от того, где находится спутник, сигнал которого они ловят.

Прибор для настройки спутниковой антенны

Для того чтобы облегчить процесс регулировки углов поворота антенны и конвертер, можно использовать специальный прибор китайского производства. Существует несколько моделей таких приспособлений. Наиболее популярной их них является Satfinder Find Meter LNB Dish DirecTV.

Как установить и настроить спутниковую антенну самостоятельно?

Как установить и настроить спутниковую антенну самостоятельно?

Как настроить телевизор?

Наиболее простой этап установки спутниковой антенны – это настройка телевизора. Для этого нужно провести тестирование доступных каналов. В большинстве случаев они выстраиваются в произвольной последовательности. На это влияет прежде всего частота вещания.

Телевизор можно настраивать посредством пульта дистанционного управления. Каждый канал необходимо пересмотреть. При обнаружении проблем следует дополнительно отрегулировать оборудование.

Поиск спутника и каналов

Используя ресивер, можно выполнить поиск спутника и каналов без дополнительного оборудования. Для этого на место расположения антенны необходимо перенести тюнер и небольшой телевизор. Вместо этого можно найти помощника, который будет следить за качеством сигнала в комнате.

Распространённые ошибки монтажа и подключения

Если установка и подключение спутниковой антенны выполняется самостоятельно, могут возникнуть такие ошибки:

  • недостаточный размер зеркала;
  • неправильный подбор поляризации;
  • отсутствие защитного кожуха;
  • использование неподходящего кабеля;
  • некачественный обжим в местах соединения.

Если вышеперечисленные проблемы во время установки не возникли, тарелка в итоге будет работать максимально качественно и надежно.

Самостоятельная настройка спутниковой антенны по карте, солнцу, компасу.

Популярные операторы спутникового телевидения:

Операторы спутникового интернета:

  • Газпром

  • Триколор

  • НТВ+

  • KiteNet

Выбор спутника:
Спутники по операторам:Hot Bird 13B/13C/13E 13°EТриколорТВ,НТВ+ (Экспресс-АМУ1)Триколор-Сиб (Экспресс-АТ1 56°E)OTAU TV (KazSat 3 58.5°E)МТС ТВ (ABS-2 75°E)Телекарта (Intelsat-15 85°E)Телекарта, НТВ+ (Express AM5/AT2 140°E)Спутники по координатам:180E    Intelsat 18172E    Eutelsat 172B169E    Horizons 3e166E    Intelsat 19163.5E Yamal 202162E    Superbird B3160E    Optus D1159E    ABS 6156E    Optus D3/Optus 10154E    JCSAT 2B152E    Optus D2150.5E BRIsat146E    Nusantara Satu144E    Superbird C2142E    Apstar 9140E    Express AM5/Express AT2138E    Telstar 18 Vantage134E    Apstar 6C132E    JCSAT 5A/Vinasat 1,2130E    ChinaSat 6C/2D128.5E LaoSat 1128E    JCSAT 3A125E    ChinaSat 6A124E    JCSAT 4B/JCSAT 16122E    AsiaSat 9120E    AsiaSat 6/Thaicom 7119.3E Thaicom 4/Bangabandhu 1118E    Telkom 3S116E    ABS 7/Koreasat 6,7115.5E ChinaSat 6B113E    Koreasat 5,5A/Palapa D110.5E ChinaSat 10110E    BSAT 3A,3C/JCSAT 110R,15108.2E SES 7/SES 9/Telkom 4105.5E AsiaSat 7103.5E ChinaSat 2C101.4E ChinaSat 9A100.5E AsiaSat 5 98E    ChinaSat 11 97.3E G-Sat 9 96.5E Express AM33 95E    SES 8/SES 12 93.5E G-Sat 15/G-Sat 17 92.2E ChinaSat 9 91.5E Measat 3/3b/3a 90E    Yamal 401 88E    ST 2 87.5E ChinaSat 12 86.5E KazSat 2 85E    Intelsat 15/Horizons 2 83E    Insat 4B/G-Sat 10,31 78.5E Thaicom 5/6/8 76.5E Apstar 7 75E    ABS 2/ABS 2A 74E    G-Sat 18/G-Sat 11 72.1E Intelsat 22 70.5E Eutelsat 70B 68.5E Intelsat 20/36 66E    Intelsat 17 65E    Amos 4 64.2E Intelsat 906 62E    Intelsat 39 61E    ABS 4 60E    Intelsat 33e 58.5E KazSat 3 57E    NSS 12 56E    Express AT1 55E    G-Sat 8,16/Yamal 402 53E    Express AM6 52.5E Al Yah 1 52E    TurkmenÄlem/MonacoSat 51.5E Belintersat 1 50.5E NSS 5 50E    Türksat 4B 49E    Yamal 601 48E    G-Sat 19 47.5E Intelsat 10 46E    AzerSpace 1/1a 45E    AzerSpace 2/Intelsat 38 42.5E NigComSat 1R 42E    Türksat 3A/Türksat 4A 40E    Intelsat 902/Express AM7 39E    Hellas Sat 3/4 38E    Paksat 1R 36E    Экспресс-АМУ1/Eutelsat 36B 33E    Eutelsat 33E/Intelsat 28 31.5E Astra 5B 31E    Hylas 2 30.5E Arabsat 6A/5A 28.2E Astra 2E/2F/2G 26E    Badr 4/5/6/7, Es’hail 2 25.5E Es’hail 1 23.5E Astra 3B 21.5E Eutelsat 21B/EDRS C 20E    Arabsat 5C 19.2E Astra 1KR/1L/1M/1N 17E    Amos 17 16E    Eutelsat 16A 13E    Hotbird 13B/13C/13E 10E    Eutelsat 10A  9E    Eutelsat Ka-Sat 9A/9B  7E    Eutelsat 7C/7A/7B  4.9E SES 5/Astra 4A  3E    Eutelsat 3B/Rascom QAF 1R  1.9E BulgariaSat 1  1.5E Eutelsat 5 West B  0.8W Thor 7/5/6, Intelsat 10-02  3W    ABS 3A  4W    Amos 7/Amos 3  5W    Eutelsat 5 West A  7W    Nilesat 201/Eutelsat 7  8W    Eutelsat 8 West B 11W    Express AM44 12.5W Eutelsat 12 West B/WGS 3 14W    Express AM8 15W    Telstar 12 Vantage 18W    Intelsat 37e 20W    NSS 7/Al Yah 3 22W    SES 4 24.5W Intelsat 905/Alcomsat 1 27.5W Intelsat 907 29.5W Intelsat 904/901 30W    Hispasat 30W-4/30W-5/30W-6 31.5W Intelsat 25 33.5W Hylas 4 34.5W Intelsat 35e 36W    Hispasat 36W-1 37.5W NSS 10/Telstar 11N 40.5W SES 6 43.1W Intelsat 11/Sky Brasil 1 45W    Intelsat 14 47.5W SES 14 53W    Intelsat 23 55.5W Intelsat 34 58W    Intelsat 21 61W    Amazonas 2/3/5 61.4W EchoStar 18 61.5W EchoStar 16 63W    Telstar 19 Vantage/14R 65W    Star One C1/Eutelsat 65 67W    SES 10 67.9W EchoStar 23/Viasat 2 70W    Star One C2/C4 71.8W Arsat 1 72.7W Nimiq 5 73.9W Hispasat 74W-1 75W    Star One C3 76.2W Intelsat 16 77W    QuetzSat 1 78W    Simón Bolívar 78.8W Sky Mexico 1 81W    Arsat 2 82W    Nimiq 4 83W    AMC 6 84W    Star One D1 85.1W XM 3 S 85.2W Sirius XM 5 87W    NSS 6 87.1W SES 2/TKSat 1 89W    Galaxy 28 91W    Galaxy 17/Nimiq 6 95W    Galaxy 3C/Intelsat 31/30 97W    Galaxy 19 97.1W EchoStar 19 99.2W Galaxy 16/DirecTV 11/14100.8W DirecTV 15101W    DirecTV 8/SES 1103W    DirecTV 10/12/SES 3105W    AMC 15/EchoStar 105/SES 11107.1W EchoStar 17107.3W Anik F1R/Anik G1110W    DirecTV 5/EchoStar 10/11111.1W Anik F2113W    Eutelsat 113 West A114.8W Mexsat Bicentenario114.9W Eutelsat 115 West B115W    XM 4 S116W    Sirius FM 6117W    Eutelsat 117 West A/West B119W    Anik F3/DirecTV 7S/EchoStar 14121W    EchoStar 9/Galaxy 23123W    Galaxy 18125W    AMC 21/Galaxy 14127W    Galaxy 13/Horizons 1129W    Ciel 2131W    AMC 11133W    Galaxy 15139W    AMC 8/AMC 18177W    Yamal 300K/NSS 9

Угол места:

0.00°

Истинный азимут:

0.00°

Магнитный азимут:

0.00°

Магнитное склонение:

0.00° ± 0.00°

Угол поворота конвертора:

0.00°

Прием сигнала с данного спутника в выбранном месте не возможен!

Расcтояние до препятствия:

0 м.

Высота преодолеваемого препятствия:

0 м.

Cпутник:

Eutelsat 36E

Луч:

Российский луч

Ссылка на карту: Скопировать в буфер

Печать

Нравится сервис? Поделись с друзьями!

Установка угла наклона спутниковой тарелки (угла места)

Настройка угла наклона (угла места) спутниковой тарелки

Для правильной настройки спутниковой антенны по углу места необходимо знать параметры Вашей антенны. Для офсетной антенны основным параметром является офсетный угол β. Узнать значение данного параметра можно в паспорте антенны или на сайте производителя. Для большинства производителей он находится в пределах 18°-27°.

Выяснив значение офсетного угла β, можно вычислить значение угла наклона Y=α-β для настройки на выбранный Вами спутник. Угол α — угол места для выбранного спутника.

Не пугайтесь, если в результате расчетов у Вас получилось отрицательное значение Y, для офсетных антенн это нормальное явление, антенна будет направлена немного «в землю».

Установка угла поворота антенны по азимуту (в горизонтальной плоскости)

Настройка спутниковой антенны по азимуту (угол в горизонтальной плоскости)

Азимут оси луча антенны на спутник означает выраженный в градусах угол, образованный между линией, указывающей географическое направление на север, и проекцией оси главного лепестка диаграммы направленности антенны на плоскость семной поверхности в месте установки антенны, направленной на спутник.

Положительное направление азимута определяется при движении антенны от направления на север по часовой стрелке.

Истинный азимут, или географический азимут — это угол, измеряемый по часовой стрелке между географическим меридианом и направлением на объект.

Магнитный азимут — угол, откладываемый по часовой стрелке между магнитным меридианом (направлением на Север стрелки компаса) и направлением на объект.

Установка угла поворота конвертера спутниковой тарелки

Настройка угла поворота конвертера спутниковой антенны

Положительному значению угла поворота соответствует поворот конвертера по часовой стрелки, отрицательному значению — против часовой стрелки. Поворот конвертера указан со стороны расположения спутниковой тарелки.

Для приема сигналов со спутников, вещающих в круговой поляризации (ТриколорТВ, НТВ+) угол поворота конвертера не важен.

Магнитное склонение

Магнитное склонение — угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение отрицательным.

Определение максимальной высоты преодолеваемого препятствия

Расчет высоты пеодолеваемого препятствия во время настройки спутниковой антенны

Если во время работы с интерактивной картой на линии направления на спутник, вблизи места установки антенной системы, расположено препятствие (дерево, строение и т.п.) Вам необходимо проверить, не экранирует ли данный объект сигнал со спутника.

Для определения максимальной высоты преодолеваемого препятствия, передвиньте маркер Маркер, символизирующий препятствие расположенное на пути приема сигнала со спутника-символизирующий препятствие на место, где расположен исследуемый объект.

В графе Расcтояние до препятствия высветится расстояние от места установки антенны до объекта, в графе Высота преодолеваемого препятствия будет указана максимальная высота препятствия, которое не будет мешать приему спутника.

Выбор спутника (из группы спутников)

Данный список содержит названия спутников, расположенных на геостационарной орбите в ранее выбранной позиции (меню «Выбор спутника»).

Выбор луча

На каждом спутнике установлено некоторое количество транспондеров (приемо-передатчиков). В зависимости от направления передающих антенн транспондеры делятся на группы. Направление, в котором передает группа транспондеров, называется лучом.

Так как с одного и того же спутника может вестись трансляция сигнала в различные части земли (например, в Россию и Африку), Вам необходимо выбрать интересующий луч, охватывающий место предполагаемого приема спутникового сигнала.

Как пользоваться картой

Самостоятельная настройка спутниковой антенны по карте

Определение параметров настройки спутниковой антенны:
  1. Укажите название спутника.

    Выберите в списке “Выбор спутника” название (координаты) интересующего Вас спутника, либо укажите название оператора спутникового телевидения (например МТС, Триколор ТВ, НТВ+)

  2. Найдите на карте адрес установки антенны.

    Для поиска координат установки спутниковой антенны на карте введите адрес объекта в поле “Адрес или объект”(находится в верхней левой части карты). В случае, если система найдет несколько адресов подходящих под параметры поиска, Вам будет предложено выбрать один из них. При выборе требуемого адреса карта автоматически настроится на интересующий Вас объект.

    Альтернативный метод поиска текущего адреса — использование кнопки “Определить местоположение”. Метод особенно эффективен если Вы находитесь рядом с местом где будет производиться настройка спутниковой антенны, а для доступа к карте используется устройство оснащенное GPS (например смартфон или планшет). В этом случае центр карты будет перемещен в точку с координатами полученными с GPS устройства.

  3. Укажите точное место монтажа спутниковой антенны

    На спутниковой карте необходимо как можно точнее задать координаты места установки антенны. Для этого увеличивается масштаб карты, “Тип карты” переключается в режим отображения спутниковых снимков Google Map или Yandex Map (в зависимости от того какая карта более детализирована для вашего региона). Левой кнопкой мыши отмечается точка монтажа спутниковой тарелки. В указанном месте появится маркер с линией направленной в сторону спутника. Расположение маркера можно изменять, перетаскивая его по карте.

    Убедитесь что приему спутникового сигнала ничего не мешает — линия направления на спутник не пересекает крупные деревья, высокие здания и т.п.. Если линия пересекает крупный объект, необходимо удостовериться в том, что он не будет мешать приему сигнала. Для этого можно воспользоваться кнопкой “Расчет препятствий”. Перетащите маркер, символизирующий препятствие, на исследуемый объект. В графе “Высота преодолеваемого препятствия” будет рассчитана максимальная высота объекта, который не будет мешать приему. Если объект, расположенный на пути приема сигнала со спутника, возвышается над антенной больше данного значения, он может препятствовать приему. В таком случае придется увеличить высоту установки антенны, либо выбрать другое место.

  4. Выбор размера спутниковой тарелки

    Различные спутники над разными регионами передают сигнал различной мощности. Данный параметр носит название Эквивалентная изотропно-излучаемая мощность (EIRP — Equivalent Isotropically Radiated Power). От EIRP в точке приема зависит размер спутниковой тарелки. Определить размер спутниковой антенны, необходимой для уверенного приема спутникового телевидения, можно из таблицы прилагаемой к приемному оборудованию. Если Вы не располагаете такой информацией, можно воспользоваться “Картой зоны покрытия спутника” (кнопка Зона покрытия).

Выполнив вышеперечисленные действия, над картой будут выведены все необходимые данные для точной настройки спутниковой тарелки. От места установки антенны, будет проведена линия направления на спутник. В случае, если настройка на выбранный спутник в данном месте не возможна, появится надпись “Прием сигнала с данного спутника в выбранном месте не возможен!”

Настройка спутниковой антенны:
  1. Сборка и монтаж спутниковой антенны

    Соберите спутниковую антенну, согласно прилагаемой инструкции, установите на нее конвертор (если используется конвертор линейной поляризации, его необходимо повернуть на требуемый угол, для конвертора круговой поляризации данная настройка не нужна). Закрепите кронштейн на место установки и навесьте на него антенну.

  2. Предварительная настройка по азимуту (углу в горизонтальной плоскости)

    Произведите приблизительную настройку антенны в горизонтальной плоскости — направив антенну в сторону заранее выбранного на карте объекта (объект удобно выбирать на линии направления на спутник).

    Если настройка производится по компасу поверните антенну на угол равный значению параметра “Магнитный азимут” (поворот осуществляется по часовой стрелке от направления на Север).

    Если во время установки у Вас нет возможности воспользоваться компасом (или установка по компасу не возможна из-за магнитных аномалий), а на спутниковой карте отсутствуют явные ориентиры для настройки, можно осуществить настройку по солнцу. Для этого необходимо нажать на кнопку Направление на солнце, после чего на карте будет построена линия от места установки в направлении на солнце (построение производится для текущего времени и меняется в течение дня). Определив разницу углов между направлением на солнце и на спутник, произведите настройку антенны (во время установки удобно ориентироваться по тени).

  3. Предварительная настройка по углу места (углу в вертикальной плоскости)

    Установите угол наклона спутниковой тарелки равный параметру “Угол места”. Если используется офсетная антенна, не забудьте вычесть офсетный угол. Значение офсетного угла можно взять из документации на спутниковую антенну или с сайта производителя, обычно он находится в пределах 18°-27°. Не пугайтесь, если в процессе монтажа у Вас получилось, что антенна направлена в сторону земли, для офсетных тарелок это вполне обычное явление.

  4. Точная настройка на спутник

    Если для настройки на спутник Вы не используете специальных приборов, то подключите к антенне спутниковый ресивер. На экране телевизора, в настройках спутникового приемника будет выведено две шкалы “Сила сигнала” (Уровень сигнала) и “Качество сигнала”. Медленно поворачивайте антенну в горизонтальной плоскости влево и вправо на 10°-15°, стараясь добиться значения шкалы “Качество сигнала” более 70. Если после поворота антенны добиться данного значения не удалось (или значение “Качество сигнала” вообще не изменилось) измените наклон антенны в вертикальной плоскости на пару градусов и повторите вышеперечисленные действия.

Как настроить и установить спутниковую антенну

Настройка спутниковой антенны самостоятельно.

В наше время спутниковые технологии пришли почти к каждому в дом.  И очень многие думают что настройка спутниковой антенны это сложный процесс. На самом деле это не так и если во всем разобраться, то все очень просто.

Сегодня поговорим о самостоятельной сборке, установке и настройки спутниковой антенны или как еще говоря -0 тарелки.



Настройка спутниковой антенны для чайников

Сегодня самый доступный комплект для спутникового телевидения можно приобрести за 50-80 $. Так что самое время переходить на цифровые технологии в телевещании.

В комплект входят:

спутниковый комплект



–  Ресивер (тюнер, приемник) – самая дорогая часть оборудования. Его следует выбирать тщательно, так как в эфир транслируются  канал в mpeg 2 и mpeg4(лучше) форматов.

– Антенна (зеркало) – 0,7 -1,2 м . Предназначена для формирования приемного луча в фокус , где и происходит прием самого сигнала.

– Конвертер (головка).  Один или несколько, три в основном в наших  краях. По одному на спутник. Универсальных  с линейной поляризацией.

– Мультифиды (крепления конвертеров) . 2 штуки

– Дисек  – переключатель  между конвертерами. Так как тюнер может одновременно принимать сигнал только с одного конвертера, то он обязательно нужен при приеме двоих и более спутников.

– Коаксиальный (телевизионный) кабель сопротивлением 75ом. Брать желательно с запасом в 3-5 метров.

– F коннекторы (штекеры для соединений). На три спутника 8 штук.

– Кронштейн для крепления и дюбеля или анкера под него.

Прежде чем перейти к настройки спутниковых каналов. Нужно настроить спутниковую антенну.



Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки понадобятся такие инструменты.

– Удлинитель на три розетки.

– Дрель или перфоратор со сверлом нужного  диаметра   для крепления кронштейна анкерами или дюбелями.

– Ключи гаечные 13мм. и 10мм.(желательно два)

– Отвертка крестовидная.

– Молоток.

– Изоленту или пластиковые стяжки.

– Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

– К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны ) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

– Крепим кронштейн  к стенке и вешаем антенну что бы  она глядела на юг, юго-восток, можно подсмотреть  у соседа.

– Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) .  Еще на земле можно попробовать выловить  нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п. ) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам  настроить  проще . Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны.  Нажимаем кнопку info на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков – самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.



redaktor_transponder



Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.



наклон-спутника

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому  установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно присоединить F коннектор. Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер.

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

Важно в спутниковом ресивере подключить кабель к нужному выходу  LNB_IN.





LNB_IN



Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.



antenna_nastrojka



Плавно наклоняем антенну вверх – вниз, вправо – влево, в направлении – как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал – будет звук  и изображение, но это не главное. Засветятся шкалы , по них и будем ориентироваться.



скрин 4100с



Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем

exit  и переключаем по другим каналам этого спутника, проверяем их уровень приема (info). Если все в норме, то можно затянуть болты крепления антенны,  а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении – мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.



Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info. Тоже двигаем не сильно прикрепленным конвертером вверх – вниз, вправо -влево до достижения нужного результата и затягиваем болты.



Точная настройка спутниковой антенны

Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.

Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.





горыныч



Важно. Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird – слева.



Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.

Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю  порядок



дисек



– Amos – 1 LNB

– Astra (Sirius) – 2 LNB

– Hotbird – 3 LNB

–  Ресивер

Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).



скрин дисек



Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем  нужный спутник (меню – инсталляция ) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек

После проделанной процедуры для нужных спутников  можно считать настройку антенны завершенной.



При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.



амос

Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).

Настройка прямофокусной спутнтниковой антенны



Видео инструкция по установке и настройке спутниковой антенны

Скачать инструкцию по установке спутниковой антенны

75E+85E+90E настройка спутниковой антенны

Прибор для настройки спутниковой антенны

Как собрать спутниковую антенну

Крепление спутниковой антенны

Установка и настройка спутниковой антенны своими руками

Untitled-9

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

a1231ba21bc54768256f6c02603b2635

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Untitled-8

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

29f0e83ab84e5f0edfa6144c18ab2c42

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

OLYMPUS DIGITAL CAMERA

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

  1. Брать азимут можно одним взглядом, не шевеля компас.
  2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
  3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

  • Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
  • Включаем режим поиска сигнала.
  • Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
  • Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
  • Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
  • Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
  • Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
  • Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Untitled-7

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема

  1. Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
  2. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
  3. Убеждаемся, что «поймали» то, что нужно, как описано выше.
  4. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
  5. Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал

Untitled-7 Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Инструкция как самостоятельно установить и настроить спутниковую антенну

Каждый человек предпочтёт смотреть, помимо каналов центрального телевещания, ещё 20-30 тематических телеканалов в высоком разрешении. Что для этого нужно? Выбрать одного из российских операторов спутникового вещания, приобрести комплект оборудования и настроить его.

В большинстве случаев настройка и установка оборудования включается в пакет покупки, поэтому после приобретения «тарелки» приходят монтажники, выполняющие необходимые работы. Однако с этой задачей вполне можно справиться самостоятельно, и мы расскажем, как это сделать.

Устройство антенны и комплект оборудования

Учитывая, что инструкция рассчитана на новичка, начнём с азов. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения разделяются на две группы:

  1. Офсетные.

  2. Прямофокусные.

Разница между моделями заключается в принципе работы.

В прямофокусных антеннах, конвертер приёма сигнала расположен точно по центру на незначительном расстоянии от зеркала. В офсетных – сигнал отражается под углом, соответственно конвертер смещён относительно оси.

От вида антенны зависит способ их установки. Прямофокусные монтируются под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

Спутниковая «тарелка» состоит из следующих элементов:

  1. Кронштейна крепления.

  2. Зеркала отражателя.

  3. Облучателя со съёмным кожухом, защищающим от осадков.

  4. Деполяризатора – преобразует круговую поляризацию в линейную частоту.

  5. Конвертера с усилителем сигнала.

Помимо этого, в базовый комплект поставки входят:

  • тюнер, отвечающий за трансляцию каналов;

  • дисек – переключатель между конвертерами, принимающими сигнал со спутника;

  • коаксиальный кабель с разъёмами подключения.

В комплектацию также входят соединяющие штекеры, анкерные болты и дюбеля.

Установка антенны

Сразу отметим, что монтаж должен выполняться в строгом соответствии с инструкцией производителя, которая имеется в комплекте оборудования. Если не соблюдать обязательные правила о качественном изображении можно забыть. Правильная установка антенны состоит из таких этапов:

Выбор направления. Зеркало «тарелки» всегда смотрит на юг, при этом в створ не должны попадать посторонние предметы. Если антенна устанавливается в частном доме, имеет смысл её закрепить на высоте 7-10 м от земли: это снизит уровень запылённости воздуха и поможет заметно улучшить качество изображения.

Монтаж креплений. Вначале устанавливаются кронштейны крепления, которые фиксируются анкерными болтами или цанговыми шпильками. Основная стойка устанавливается строго вертикально, иначе настроить оборудование будет проблематично.

Сборка и установка «тарелки». Собирается антенна, к которой прикручиваются конвертеры. Эти элементы всегда устанавливают разъёмами вниз, чтобы избежать окисления контактов. Все соединения надёжно изолируются, для большей надёжности покрываются слоем герметика. Собранная антенна навешивается на кронштейн и фиксируется крепёжными элементами.

После этого, готовую «тарелку» необходимо сориентировать в направлении спутника трансляции. Для этого определяются точные географические координаты, здесь поможет мобильное устройство с модулем спутниковой навигации.

Азимут нахождения спутника вещания можно найти на сайте провайдера, где имеется калькулятор углов наклона.

Далее остаётся лишь навести «тарелку» в соответствии с координатной сеткой. Для этого рекомендуется воспользоваться инженерным компасом.

Чтобы настроить антенну на приём сигнала, выполняются такие действия:

  1. Телевизор и тюнер подсоединяются к конвертору через коаксиальный кабель. Оборудование подключается к сети, в меню ресивера последовательно выбираются пункты меню: Установка -> Ручной поиск.

  2. Затем регулируется сама антенна, покачиваниями относительно оси установки. Это необходимо, чтобы оборудование «поймало» спутник.

  3. Когда появляется сигнал, нужно добиться оптимального качества: неплохими показателями является уровень приёма выше 60 %.

После этого зеркало аккуратно затягивают, стараясь не сбить азимут.

При предварительной настройке нельзя находиться перед антенной: любые предметы, оказавшиеся в зоне приёма, отрицательно сказываются на качестве изображения.

Настройка тюнера

Следующим важным этапом установки спутниковой антенны является настройка тюнера. Оборудование некоторых провайдеров автоматически определяет спутник, пользователю остаётся только поймать нужные телеканалы.

Если возникла необходимость тонкой настройки или изменения заданных производителем параметров, переходим в раздел «Меню», выбираем подпункт «Установка». Здесь будет несколько разделов, поэтому рассмотрим детально, за что отвечает каждый пункт.

Спутник. В первой строке указывается название трансляционного спутника и его местоположение на геополярной орбите. Наименование транслятора не оказывает влияния на настройку оборудования.

Иногда нужный спутник вообще отсутствует в списке. В этом случае выбираем любой транслятор и настраиваемся на его частоту.

Тип LNB. Здесь определяется тип установленного конвертера. Устройства бывают двух видов: C и Ku, в зависимости от диапазона приёма. В первом случае, в меню выставляется значение «Стандарт», во втором – «Универсальный».

Номер ТП. Этот раздел отображает список транспондеров. При помощи кнопок на пульте управления, можно просканировать частоту и сохранить все транслируемые каналы. Информацию о нужных параметрах можно найти в таблице частот провайдера.

DISEQC. Это переключатель между конвертерами, настроенными на спутник трансляции. Если антенна работает с одним транслятором, в меню нужно поставить значение DISABLE (отключено). Когда антенна настроена на несколько спутников, в строке указывается порт подключения к нужному конвертору.

Позиционер. Эта функция отвечает за автоматическую настройку антенны на азимут другого спутника. Для этого «тарелка» приводится в действие встроенным электродвигателем. Если на пульте нет соответствующей клавиши, значит оборудование не поддерживает данную функцию, поэтому в меню задаётся значение «отключено».

Поляризация. Этот пункт можно оставить в режиме автоматического поиска. Если выбрать параметры вертикальной или горизонтальной настройки, будут транслироваться только телеканалы, расположенные в заданной плоскости.

Питание LNB. Пункт обязательно находится во включённом положении, чтобы подавалось питание на конверторы.

Интерфейс оборудования различных провайдеров может отличаться, поэтому внимательно смотрите инструкцию производителя по настройке оборудования.

Как настроить телевизор

Это самый простой этап настройки оборудования. После подключения антенны и отладки ресивера, проводится тестирование доступных телеканалов. Обычно программы выстраиваются в произвольной последовательности в зависимости от частоты вещания.

Пользуясь пультом дистанционного управления нужно подключить каналы в удобной очерёдности.

Распространённые ошибки при подключении

Если после монтажа оборудования изображение оставляет желать лучшего, значит, были допущены ошибки при настройке, что привело к ухудшению качества приёма сигнала. В большинстве случаев, пользователи допускают такие просчёты:

  • недостаточный диаметр зеркала антенны – приводит к потере сигнала при плохих погодных условиях;

  • ошибки при выборе поляризации конвертора – не дают оборудованию настраиваться на нужный спутник;

  • отсутствие защитного кожуха – при низких температурах облучатель будет покрываться наледью;

  • подключение через неподходящий кабель – жила обязательно должна быть медной: стальная сердцевина заметно ухудшает качество приёма;

  • некачественный обжим кабеля в местах соединения.

Кроме этого, большинство пользователей допускают ошибки при подключении двух и более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих силах, не стоит выполнять самостоятельный монтаж оборудования. В лучшем случае, специалисты, вызванные для устранения неисправностей, потребуют частичного возмещения стоимости повреждений, в худшем – ремонт полностью выполняется за счёт пользователя.

ТОП-5 надёжных провайдеров спутникового телевидения на территории России

Помимо покупки и установки оборудования, остаётся ещё одна важная деталь – выбор оператора спутникового ТВ. На сегодняшний день, на территории страны достаточно много компаний оказывает такие услуги.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных в России провайдеров.

  1. НТВ плюс. Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день зрителям предоставляется доступ к 200 каналам, 30 из которых транслируются в формате HD. Расположение спутника: 36о восточной долготы.

  2. Радуга ТВ. Пакет российских и международных телеканалов, рассчитанных на широкую зрительскую аудиторию. В сетке вещания имеются спортивные, детские, музыкальные и фильмовые каналы. Точка расположения спутника: 75о восточной долготы.

  3. ТВ МТС. Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов, из них 30 в формате высокого разрешения. Ресивер обладает интуитивно понятным интерфейсом и переводит телевизионное вещание на принципиально новый уровень.

    В частности, зрители могут просматривать трансляции в прямом эфире и ставить изображение на паузу, перематывать, просматривать видео по запросу.

  4. Телекарта. На сегодняшний день, это наиболее доступный оператор спутникового телевидения, действующий во всех регионах страны. Существует два типа оборудования для подключения: SD и HD, которые подразумевают разные тарифные планы, отличающиеся сеткой вещания и качеством трансляции.

  5. Триколор ТВ. В настоящее время это крупнейший провайдер российского региона. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. В сетку вещания входит 38 телеканалов, доступно подключение платного пакета.

Кроме этого, можно обратить внимание на операторов «Платформа DV», «Континент», «Платформа HD». Провайдеры предлагает широкий выбор тематических и образовательных каналов в высоком качестве изображения.

В заключение предлагаем к просмотру толковое видео, которое поможет справиться с задачей самостоятельно:








Добавить комментарий

Ваш адрес email не будет опубликован.
