Установка газового баллона в доме и на даче, правила и нормы
Установка газового баллона должна соответствовать требованиями «Охраны труда» и «Правилам противопожарной безопасности».
Установка газового баллона в доме
Запрещается газификация цокольных этажей и подвалов. При установке газовой емкости в доме, необходимо следовать правилам:
- сосуд с газом следует устанавливать строго вертикально
- он должен быть доступен для осмотра и замены,
- он должен находиться на одном уровне с плитой на расстоянии не менее 0,5 м от нее и 1 м от печи или радиатора отопления,
- при расположении напротив дверцы топочной печи – на расстоянии не менее 2 м.
В жилых помещениях разрешено хранить в закрытой таре не более 10 литров горючей легковоспламеняющейся жидкости. Не более 3 литров такой жидкости можно хранить в таре из негорючих и небьющихся материалов. Крайне не рекомендуется хранить емкости с горючими газами на кухнях, в жилых домах, квартирах и комнатах, путях эвакуации, чердаках, подвалах, балконах и лоджиях.
Правила установки газовых баллонов
Основное правило гласит, что самостоятельная установка газовых емкостей запрещается. Ремонт, замена, перестановка должны производиться квалифицированным специалистом. Согласно правилам, установка сосудов с газом должна производиться в предварительно проветренном помещении. На улице проверяется герметичность уплотнений вентиля, для чего выход штока из вентиля обрабатывается мылом, затем снимается транспортная заглушка и при закрытом вентиле намыливается отверстие штуцера. Эксплуатация газовых сосудов запрещена, если пузырьки выходят сквозь мыльный раствор. Если по штоку и штуцеру утечек не наблюдается, можно внести сосуд с газом в помещение и подсоединить через редуктор к газовому прибору. Затем следует проверить герметичность уплотнения штока и резьбового соединения при открытом вентиле и закрытых кранах после присоединения. Для этого также наносят мыльный раствор. Если пузырьки не выходят, газовым прибором можно пользоваться. Если наблюдается утечка газового вещества, следует закрыть вентиль, вынести емкость с газом на улицу и позвонить в аварийно – диспетчерскую службу газового хозяйства.
Установка газового баллона на даче
Эта процедура должна вестись с соблюдением требований правил эксплуатации и техники безопасности. Емкости с газом должны располагаться вне зданий в пристройках из негорючего материала у глухого простенка стены (под кожухами, закрывающими верхнюю часть с редукторами, или в шкафах), не ближе 5 метров от входов в здание, подвальные и цокольные этажи. Шкафы и пристройки должны запираться, иметь вентиляцию и надписи «Огнеопасно. Газ». У входа должна быть надпись «Огнеопасно. Баллоны с газом». Установка должна проводиться квалифицированными специалистами из газовых служб, в соответствии с нормативами газового хозяйства.
Установка бытовых газовых баллонов
Установка емкостей с газом должна осуществляться специалистами газовых служб. Размещать и эксплуатировать такие установки, которые имеют в своем составе газовые емкости в количестве больше, чем две штуки, необходимо согласно всех требований и норм, указанных в действующих на данный момент нормативных документах касательно безопасности в имеющемся газовом хозяйстве.
Нормы установки газового баллона
Система газоснабжения должна соответствовать нормам пожарной безопасности и взрывобезопасности при эксплуатации. Вне дома сосуды с газом должны быть расположены в металлическом шкафу у наружной стены дома. Ш
каф должен стоять на основании из негорючего материала, верх должен быть не менее чем на 0,1 м выше планировочного уровня земли. Расстояние между шкафом и окнами и дверями первого этажа должно быть не менее 0,5 м , от дверей, окон подвальных и цокольных помещений, колодца, погреба, выгребной ямы – не менее 0,3 м. Ввод газопровода от газовых емкостей в дом должен вводиться непосредственно в помещение, где установлено газовое оборудование. Газовые емкости, размещаемые внутри дома, должны устанавливаться в помещениях, где расположены газопотребляющие приборы. Установка не допускается в цокольных и подвальных помещениях, помещениях без проветривания и естественного освещения.
Установка редуктора на газовый баллон
Самыми надежными считаются газовые емкости снабженные вентилями. Соединение вентиля по виду представляют собой накидные гайки. Редукторы для газовых емкостей предназначены для понижения давления, поступающего в сосуд с газом и поддержания его на постоянном уровне автоматически. Также они используются и при газоплазменной обработке. Штуцер редуктора соединяют с магистральным шлангом газопровода, крепление шланга производится с помощью хомута, затягиваемого винтом. Подключение вентиля к редуктору осуществляется путем закручивания резьбового соединения штуцера вентиля и накидной гайки редуктора. Затягивать гайки нужно рожковым ключом. Между гайкой и штуцером устанавливают одноразовую прокладку. К газовым емкостям, оснащенным клапанами, это устройство подключается путем одевания его на горловину газового сосуда. Между ними установлено специальное уплотнительное кольцо. Когда редуктор надевается на горловину клапана, на нем подтягивают кольцо механизма стопорения. Кольцо отпускается после посадки редуктора на место. Накидные гайки изготавливают из бронзы, так как при ударах этого материала о металл не возникает искрообразования.
Установка газового баллона на улице
При данной установке газовую емкость необходимо располагать в специальных пристройках, выполненных из специальных негорючих материалов и расположенных у глухих простенков. Можно использовать специальные шкафы и кожухи, закрывающие редуктор и верхнюю часть емкости с газом. Размещаться эти пристройки должны на удалении не менее 5 метров от подвальных и цокольных этажей и от входа в здание. Специальные шкафы и пристройки должны иметь жалюзи для проветривания и замок для запирания. Обязательно наличие надписи «Огнеопасно. Газ». Установку должен осуществлять квалифицированный работник газового хозяйства. При входе во двор должна висеть надпись «Огнеопасно. Баллоны с газом».
Похожие статьи
Причины взрывов газовых баллонов: из-за чего и почему происходят, как избежать Читать далее
Как правильно использовать и хранить газовые баллоны Читать далее
Как правильно устанавливать газовые баллоны: нормы, схема, монтаж Читать далееПравила использования автономной газификации дома
В ряде случаев присоединение зданий и сооружений к трубопроводу невозможно, а иногда требуемый расход «голубого топлива» столь незначителен, что низкая стоимость энергоресурса не окупается дороговизной подключения к магистрали. Газовые баллоны являются хорошей альтернативой: универсальны в использовании, просты в обращении, удобны в монтаже. Но, как и любой объект повышенной опасности, требуют аккуратности в эксплуатации и соблюдения основополагающих правил установки.

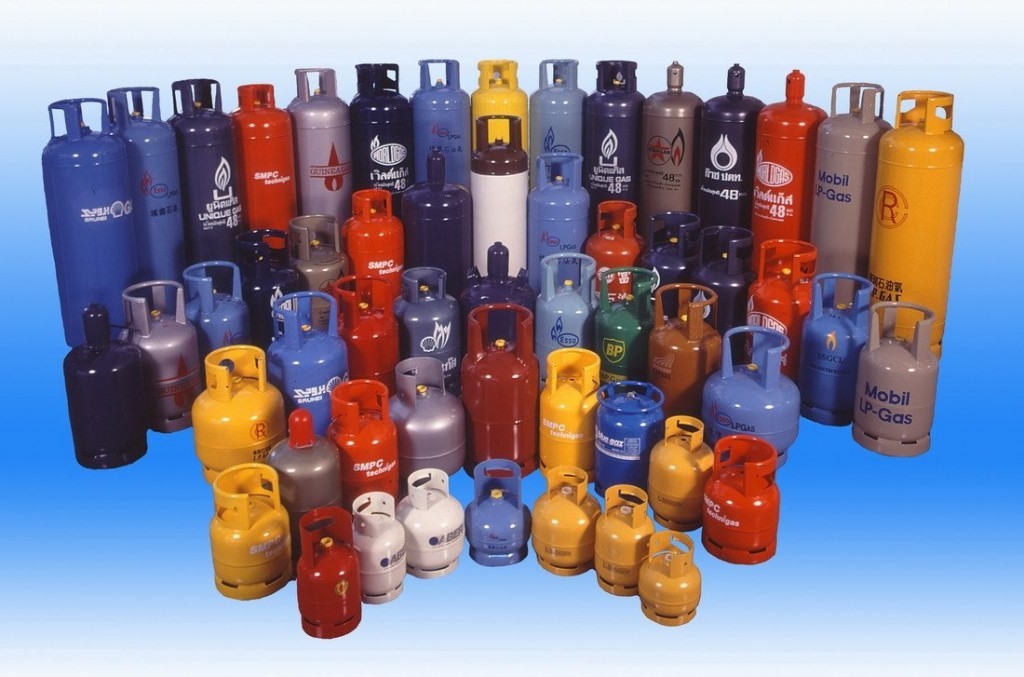

Устройство и использование баллонов
Такие емкости во многом схожи с банальной газовой зажигалкой. В эти герметичные сосуды заливается смесь пропана и бутана, официально именуемая СПБТ. Большая часть заправленного резервуара заполнена сжиженным газом, а верхняя – так называемой «шапкой», образующейся вследствие его испарения. На интенсивность данного процесса влияют температура окружающей среды (то есть степень нагрева корпуса газового баллона) и давление внутри емкости; оно постепенно снижается по мере расходования «голубого топлива».
Учитывая сравнительно небольшую вместимость отдельно взятого баллона, он используется для обеспечения периодической работы газовой плиты или иных бытовых приборов (например, обогревателя) на даче, в полевых условиях. То есть там, где есть кратковременная, непостоянная потребность в «голубом топливе». Как вариант – для поддержания бесперебойного функционирования газового котла на период устранения проблем с подачей в здание (сооружение) магистрального газа.
Для обеспечения иных бытовых нужд (например, отопления объекта), что предполагает значительный расход энергоресурса, в ряде случаев используются не отдельные емкости, а баллонные установки. Это группа сосудов, подключаемых по особой схеме. Для них нормативные документы определяют более жесткие требования в плане монтажа и эксплуатации.Правила установки
В отличие от ГБУ, отдельно взятый баллон можно располагать и внутри строения, в помещениях, не относящихся к категории «жилое». В основном место для резервуара выбирается на кухне, рядом с газовой плитой. Нужно учитывать, что чрезмерный нагрев корпуса емкости недопустим, а потому минимальное расстояние от баллона до источников тепла (той же плиты, радиаторов отопления и так далее) нормативными документами определено в 0,5 м. Если рядом обогреватель с открытой топкой (камин, печь), то не менее 1 м.При невозможности выполнить данное требование лучше установить баллон в пристройке или на улице. В этом случае в стене проделывается отверстие, вставляется металлическая гильза (отрезок трубы), через которую в помещение заводится гибкая подводка. Если собственник считает нецелесообразным приобретение специального шкафа для одного газового баллона (к примеру, на даче), то место для него вне строения выбирается наиболее затененное. Как вариант – установка навеса и дополнительного ограждения.
Порядок подключения баллонов
Присоединение емкости с «голубым топливом» напрямую к бытовому прибору с помощью специального шланга (гибкой подводки) приведет к тому, что та же плита, газогенератор будет работать некорректно. Причина – в непостоянстве давления газа в баллоне. Для нивелирования перепадов и скачков используется редуктор, выравнивающий его значение и поддерживающий на уровне, необходимом для нормального функционирования подключенного оборудования.
При сборке схемы газоснабжения нужно выбирать шланги небольшой длины, и отдельные участки фиксировать на твердой основе (например, хомутами, монтажными пластинами). По окончании обустройства система тестируется на герметичность. В местах соединений проверка вероятности утечки газа осуществляется обмазкой стыков мыльным раствором. Отсутствие пузырей свидетельствует о качественно выполненной работе. При обнаружении дефекта, как правило, достаточно произвести затяжку накидной гайки. Данная методика гарантирует безопасное использование газового баллона.
Запрещается! Проверять герметичность соединений с помощью открытого огня. Нередки случаи, когда доморощенные рационализаторы пытаются определить утечку при помощи зажженной спички, пламени зажигалки или свечи. Мало того, что при дневном свете мизерное воспламенение практически незаметно – результатом такой методики может стать пожар или взрыв баллона с газом.Типичные ошибки при эксплуатации
Экономия на топливе
Ориентироваться на привлекательную стоимость сжиженного газа – заранее обеспечить себе ряд проблем. Еще до приобретения баллонов нужно изучить ценовую политику в регионе касательно данной сферы услуг. Если «голубое топливо» на заправочном пункте продается дешевле среднестатистических показателей, то это свидетельствует о том, что оно низкого качества или контрафакт, что одно и то же. К ч
Как правильно провести газ на даче от газового баллона?
Отсутствие централизованного газопровода на даче – не повод отказываться от газовой плиты
Даже в селе не все готовы отказаться от природного топлива и используют газовую плиту на даче для приготовления пищи. Проблему отсутствия газификации решает подключение газового баллона с пропанобутановой смесью. Чтобы сделать это безопасно и эффективно, я расскажу вам, как правильно подключить газовый баллон на даче.
Особенности монтажа
Как известно, с газом следует обращаться крайне осторожно по причине его взрывоопасности, ведь даже небольшая утечка или некачественное соединение может привести к крайне печальным последствиям.
Нельзя забывать, что газ взрывоопасен
Подключение баллонного газа к плите не должно происходить при отсутствии одного из нижеперечисленных элементов:
| Фото | Рекомендации |
 |
Правило 1
Плита, рассчитанная на использование сжиженного газа (как правило, при подключении техники, рассчитанной на давление из централизованной сети, конфорки горят плохо с характерным желтоватым цветом пламени). В этом случае подойдет как специальная плита для дачи под баллон, так и замена жиклеров старой плитки специальными для сжиженного газа. |
 |
Правило 2
Емкость с пропанобутановой смесью. |
|
Правило 3
Редуктор. Данный агрегат необходим для выравнивания давления газа при постепенном уменьшении количества смеси в баллоне. |
 |
Правило 4
Газовый шланг гибкий из резины или полугибкий сильфонный шланг. Согласно нормам СниП баллон устанавливается не ближе, чем 1 м относительно плиты или приборов отопления. При этом шланг должен располагаться свободно, без натяжения. Поэтому его понадобится приобрести примерно на метр больше, чем требуется. |
 |
Правило 5
Соединительные элементы. Штуцеры и винтовые хомуты для резинового шланга. В случае использования сильфонных шлангов – резьбовые переходники. |
 |
Правило 6
Мыльный раствор для проверки возможной утечки газа после завершения монтажа. |
Приобретая шланг для подключения газовой плиты к баллону , следует купить специализированные гибкие или полугибкие шланги. Гидравлические или кислородные не подойдут, поскольку при их использовании гораздо выше вероятность деформации материала и возникновения утечек газа.
Пошаговое руководство
Если все необходимое для установки у вас уже имеется, то пришло время рассказать, как подключить газовый баллон к плите своими руками:
| Фото | Инструкция |
 |
Шаг 1. Подключение к плите
|
| Шаг 2. Подключение газового редуктора
При использовании газовой бытовой техники, получающей топливо из централизованной системы газоснабжения, наличие этого элемента необязательно. Однако использование сжиженного газа в баллонах требует наличие редуктора для выравнивания давления выходящего потока:
|
|
| Шаг 3. Установка баллона
Место расположения баллона должно соответствовать всем нормативам и требованиям техники безопасности. Его можно установить как в помещении, где находится плита, так и в соседнем или же в специализированном ящике на улице или подсобном помещении. Чтобы правильно установить баллон, необходимо соблюдать следующие условия:
|
|
| Шаг 4. Проверка на наличие утечек
Подключение баллона к плите проверяется с помощью концентрированного мыльного раствора:
Если удалось убедиться в герметичности подключения, выставляем на редукторе необходимое давление и приоткрываем винт баллона для запуска газа в систему. Включаем конфорки и оцениваем цвет и качество пламени: если оно голубовато-зеленое и ровное, то давление в норме. |
Подключить газовую плитку можно к нескольким баллонам одновременно с помощью соединительной рампы.
Если пламя голубовато-зеленое, давление в норме
Полезные советы
Чтобы монтаж газопровода был наиболее безопасным, нелишним будет знать о некоторых полезных советах:
Вывод
Строгое соблюдение всех необходимых мер безопасности, качественные материалы и оборудование обеспечат газификацию дачи или дома даже без подключения к центральной сети. В статье подробно описано, как подключить газовый шланг к плите, правильно установить все необходимое оборудование и что для этого потребуется.
Видео в этой статье наглядно демонстрирует весь процесс с детальным описанием каждого шага. А если останутся вопросы – задавайте их в комментариях.
Изучил СНиП «Газораспределительные системы». Возможно, кому-нибудь пригодится. Выборка по ИНДИВИДУАЛЬНЫМ установкам:8.2 БАЛЛОННЫЕ ГРУППОВЫЕ И ИНДИВИДУАЛЬНЫЕ УСТАНОВКИ8.2.1 Баллонные установки СУГ, служащие в качестве источников газоснабжения жилых, административных, общественных, производственных и бытовых зданий, подразделяются на:
групповые, в состав которых входит более двух баллонов;
индивидуальные, в состав которых входит не более двух баллонов.8.2.5 Индивидуальные баллонные установки следует предусматривать как снаружи, так и внутри зданий. Разрешается размещение баллонов в квартирах жилого здания (не более одного баллона в квартире), имеющего не более двух этажей. При этом баллоны должны соответствовать своему назначению (области применения), установленной стандартами и другими нормативными документами.
Индивидуальные баллонные установки снаружи следует предусматривать на расстоянии в свету не менее 0,5 м от оконных проемов и 1,0 м от дверных проемов первого этажа, не менее 3,0 м от дверных и оконных проемов цокольных и подвальных этажей, а также канализационных колодцев.
8.2.6 Баллон СУГ следует размещать на расстоянии не менее 0,5 м от газовой плиты (за исключением встроенных) и 1 м от отопительных приборов. При устройстве экрана между баллоном и отопительным прибором расстояние разрешается уменьшать до 0,5 м. Экран должен быть изготовлен из негорючих материалов и обеспечивать защиту баллона от теплового воздействия отопительного прибора. При установке баллона СУГ вне помещения его следует защищать от повреждений транспортом и нагрева выше 45 °С.8.2.7 Не разрешается установка баллонов СУГ:
в жилых комнатах и коридорах;
в цокольных и подвальных помещениях и чердаках;
в помещениях, расположенных под и над: обеденными и торговыми залами предприятий общественного питания; аудиториями и учебными классами; зрительными (актовыми) залами зданий; больничными палатами; другими аналогичными помещениями;
в помещениях без естественного освещения;
у аварийных выходов;
со стороны главных фасадов зданий.По остальным моментам: баллон в шкафу через гибкий рукав присоединяется к стальной трубе, которая выходит из шкафа, идет по наружной стене дома и на высоте не менее 2,2 м от земли входит в помещение через стену. Внутри помещения к стальной трубе присобачивается гибкая подводка через запорный вентиль и подсоединяется непосредственно к потребителю (газовой плите).
Прошлый раз я писал о том, как на улице
был установлен металлический ящик
для балонного газа.
Сейчас расскажу о том, как я этот самый газ вводил в дом до газовой плиты «Дарина». О замене жиклеров в плите
можно почитать здесь
.
Изначально я планировал сделать ввод газа так:— берем металлическую трубу 1/2
— режем ее на нужной длинны отрезки
— используя паклю и пасту для газа пакуем ну поворотах (всего надо было сделать три поворота на уголках.
При этом труба пошла бы по фасаду дома наверх, через гильзу в стене дома проходила бы внутрь дома, в доме спускалась бы на расстояние где то 50см, после чего поставить кран, диэлектрическую прокладку и далее гибкой подводкой подключить уже к плите.
Это решение возникло из-за того, что сварить повороты качественно я не смог бы — опыта сварщика нету, хотя инвертор Форсаж-161 имеется.
Для этих целей была куплена 6-ти метровая черная ВГП труба (два отрезка по 3 метра).
Сначала я думал эту трубу согнуть рычагом прямо на месте:
— нарезать на краях резьбу, залить туда воды, заглушить концы заглушками и на оправке согнуть так как надо…
В Леруа были куплены:— мини набор клуппов (1/2, 3/4 и 1 дюйм) за 1,600 руб (цены июня 2016 года)
— стальной сильфонный шланг для подключения газа «мама-мама»,
— шаровой кран для газа 1/2 «мама-мама» и
— диэлектрическая проставка 1/2 «папа-папа»
Но вот беда — когда я начал резьбу эту самую нарезать, то обнаружил, что эта самая резьба на трубе выходит не чистой, а крошащейся. Это меня очень сильно напрягло.
На рынках в округе я не смог найти подобной трубы для подвода балонного газа, а поскольку газ надо было подключать достаточно оперативно, то было принято решение сделать подвод газа по другой схеме:
— Делаем проход через стену дома стальной гильзой прямо из шкафа с балонным газом
— Гильзу эту (32 мм по внешнему диаметру) пропускать прямо из шкафа в дом которая будет еще и внешней защитой газового шланга.
— К баллону присоединяем редуктор резиновым шлангом.
— Этот шланг через металлическую гильзу ведем в дом.
— В доме газовый шланг выходит на уровне где то середины газовой плиты.
— далее газовый шланг аккуратно поднимаем по стене наверх и присоединяем к нему шаровой кран для газа.
— на газовый кран накручиваем диэлектрическую проставку (в ее необходимости уже нет надобности, но раз уж имееется…)
— к шаровому крану подключаем сильфонный стальной шланг которым подключаем газовую плиту.
Таким образом у меня сохраняется возможность в дальнейшем поменять либо резиновый шланг на другой или впоследствии вместо него пустить через гильзу стальную трубу.
В самом шкафу для балонного газа в дополнительной полочке я просверлил отверстие и вставил туда фитинг для крепления стальных гофрированных труб Кофулсо через который пропустил резиновый шланг для газа. Это позволит избежать опасности порезать резиновый шланг о края металлической полочки.
Соответственно края трубы-гильзы были освобождены от острых заусенцев.
Далее все подключив я приступил к проверке:
— перекрыл шаровой кран в доме,
— открыл вентиль на баллоне
— нанес пену на соединения: редуктора с баллоном, редуктора с резиновым шлангом, резинового шланга с шаровым краном. В результате проверки утечек газа не обнаружил.
Далее открыл шаровой кран и таким же способом проверил утечку от крана до плиты. Утечек не обнаружил.
Далее подошел момент проверки горения газовой плиты.
Открыл конфорку и зажег спичку… И тут меня ждал сюрприз! Конфорка не загорелась, хотя я слышал что газ идет.
Сам газовый баллон на 27 литров я заправил буквально накануне…
Не знаю в чем была проблема, но не горела ни одна из 4-х конфорок. И только по прошествии какого то времени — минут 15 наверное — я смог зажечь газ на плите.
До этого я разок перекрыл вентиль на баллоне с газом и снова его открыл.
Так и не могу понять в чем была проблема… А вот духовка так и не загорелась… Не понятно.
UPDПо поводу духовки:
— С розжигом духовки тоже все нормально… Как оказалось у «Дарины» для духовки применяется газ-контроль (в моем простейшем варианте плиты), так что для того, чтобы разжечь духовку необходимо:
1. Зажечь спичку
2. Нажать и повернуть ручку духовки
3. НЕ ОТПУСКАЯ нажатой ручки по прошествии секунд 5 поднести спичку к конфорке духовки
4. Все! Конфорка загорается…
Несколько фото:
Проход 32мм под стальную трубу со стороны кухни:
Этот же проход со стороны фасада дома:
Подвод труб к плите и к газовому крану:
Ввод трубы из дома в газовый щит:
Вид ввода стальной трубы в щит сбоку:
Проход резинового газового шланга из стальной трубы в щит с балонным газом:
Горение конфорок газовой плиты «Дарина» от балонного газа:
На днях был очень сильный ливень с сумасшедшим ветром… как раз после того, как я шкаф поставил — и тут сразу же такая проверка на непогоду.
Должен сказать, что после дождя внутри шкафа я не обнаружил ни капли воды — я даже удивился…
А вот ветер был такой, что ломал огромные березы которые падали на заборы — можете посмотреть на что это похоже…
Это у соседей беда приключилась…
Новость отредактировал: Дачник — 1-07-2016, 13:38
Причина: новая информация по поводу розжига конфорки духовки
Установка газового баллона должна соответствовать требованиями «Охраны труда» и «Правилам противопожарной безопасности».
Установка газового баллона в доме
Запрещается газификация цокольных этажей и подвалов. При установке газовой емкости в доме, необходимо следовать правилам:
- сосуд с газом следует устанавливать строго вертикально
- он должен быть доступен для осмотра и замены,
- он должен находиться на одном уровне с плитой на расстоянии не менее 0,5 м от нее и 1 м от печи или радиатора отопления,
- при расположении напротив дверцы топочной печи – на расстоянии не менее 2 м.
В жилых помещениях разрешено хранить в закрытой таре не более 10 литров горючей легковоспламеняющейся жидкости. Не более 3 литров такой жидкости можно хранить в таре из негорючих и небьющихся материалов. Крайне не рекомендуется хранить емкости с горючими газами на кухнях, в жилых домах, квартирах и комнатах, путях эвакуации, чердаках, подвалах, балконах и лоджиях.
Правила установки газовых баллонов
Основное правило гласит, что самостоятельная установка газовых емкостей запрещается. Ремонт, замена, перестановка должны производиться квалифицированным специалистом. Согласно правилам, установка сосудов с газом должна производиться в предварительно проветренном помещении. На улице проверяется герметичность уплотнений вентиля, для чего выход штока из вентиля обрабатывается мылом, затем снимается транспортная заглушка и при закрытом вентиле намыливается отверстие штуцера. Эксплуатация газовых сосудов запрещена, если пузырьки выходят сквозь мыльный раствор. Если по штоку и штуцеру утечек не наблюдается, можно внести сосуд с газом в помещение и подсоединить через редуктор к газовому прибору. Затем следует проверить герметичность уплотнения штока и резьбового соединения при открытом вентиле и закрытых кранах после присоединения. Для этого также наносят мыльный раствор. Если пузырьки не выходят, газовым прибором можно пользоваться. Если наблюдается утечка газового вещества, следует закрыть вентиль, вынести емкость с газом на улицу и позвонить в аварийно – диспетчерскую службу газового хозяйства.
Установка газового баллона на даче
Эта процедура должна вестись с соблюдением требований правил эксплуатации и техники безопасности. Емкости с газом должны располагаться вне зданий в пристройках из негорючего материала у глухого простенка стены (под кожухами, закрывающими верхнюю часть с редукторами, или в шкафах), не ближе 5 метров от входов в здание, подвальные и цокольные этажи. Шкафы и пристройки должны запираться, иметь вентиляцию и надписи «Огнеопасно. Газ». У входа должна быть надпись «Огнеопасно. Баллоны с газом». Установка должна проводиться квалифицированными специалистами из газовых служб, в соответствии с нормативами газового хозяйства.
Установка бытовых газовых баллонов
Установка емкостей с газом должна осуществляться специалистами газовых служб. Размещать и эксплуатировать такие установки, которые имеют в своем составе газовые емкости в количестве больше, чем две штуки, необходимо согласно всех требований и норм, указанных в действующих на данный момент нормативных документах касательно безопасности в имеющемся газовом хозяйстве.
Нормы установки газового баллона
Система газоснабжения должна соответствовать нормам пожарной безопасности и взрывобезопасности при эксплуатации. Вне дома сосуды с газом должны быть расположены в металлическом шкафу у наружной стены дома. Шкаф должен стоять на основании из негорючего материала, верх должен быть не менее чем на 0,1 м выше планировочного уровня земли. Расстояние между шкафом и окнами и дверями первого этажа должно быть не менее 0,5 м , от дверей, окон подвальных и цокольных помещений, колодца, погреба, выгребной ямы – не менее 0,3 м. Ввод газопровода от газовых емкостей в дом должен вводиться непосредственно в помещение, где установлено газовое оборудование. Газовые емкости, размещаемые внутри дома, должны устанавливаться в помещениях, где расположены газопотребляющие приборы. Установка не допускается в цокольных и подвальных помещениях, помещениях без проветривания и естественного освещения.
Установка редуктора на газовый баллон
Самыми надежными считаются газовые емкости снабженные вентилями. Соединение вентиля по виду представляют собой накидные гайки. Редукторы для газовых емкостей предназначены для понижения давления, поступающего в сосуд с газом и поддержания его на постоянном уровне автоматически. Также они используются и при газоплазменной обработке. Штуцер редуктора соединяют с магистральным шлангом газопровода, крепление шланга производится с помощью хомута, затягиваемого винтом. Подключение вентиля к редуктору осуществляется путем закручивания резьбового соединения штуцера вентиля и накидной гайки редуктора. Затягивать гайки нужно рожковым ключом. Между гайкой и штуцером устанавливают одноразовую прокладку. К газовым емкостям, оснащенным клапанами, это устройство подключается путем одевания его на горловину газового сосуда. Между ними установлено специальное уплотнительное кольцо. Когда редуктор надевается на горловину клапана, на нем подтягивают кольцо механизма стопорения. Кольцо отпускается после посадки редуктора на место. Накидные гайки изготавливают из бронзы, так как при ударах этого материала о металл не возникает искрообразования.
Установка газового баллона на улице
При данной установке газовую емкость необходимо располагать в специальных пристройках, выполненных из специальных негорючих материалов и расположенных у глухих простенков. Можно использовать специальные шкафы и кожухи, закрывающие редуктор и верхнюю часть емкости с газом. Размещаться эти пристройки должны на удалении не менее 5 метров от подвальных и цокольных этажей и от входа в здание. Специальные шкафы и пристройки должны иметь жалюзи для проветривания и замок для запирания. Обязательно наличие надписи «Огнеопасно. Газ». Установку должен осуществлять квалифицированный работник газового хозяйства. При входе во двор должна висеть надпись «Огнеопасно. Баллоны с газом».
Похожие статьи
как заправить, установить и эксплуатировать
Отсутствие централизованной магистрали подачи газа – проблема, актуальность которой до сих пор сохраняется в населенных пунктах России.
Несмотря на усилия государственных служб, регулярно анонсирующих прокладку новых трубопроводов в удаленные поселки, на деле они появляются не так часто, как хотелось бы.
Так баллоны располагать запрещено
Поэтому владельцам загородных домов приходится решать проблему самостоятельно. Одни пользуются котлами, работающими на основе твердого топлива, в то время как другие отдают предпочтение газовым баллонам.
При выборе последнего варианта вам необходимо заранее ознакомиться с требованиями, указанными в правилах противопожарной безопасности и охраны труда.
Соблюдение регламента является обязательным – при невыполнении требований это приведет к штрафным санкциям и демонтажу источника топлива.
СодержаниеПоказать
Монтаж баллона в доме
В указанных ранее нормативах четко дают понять – владелец не сможет установить источник питания газового оборудования в подвале и на цокольном этаже.
Есть и другие важные требования:
- баллон всегда должен находиться строго в вертикальном положении;
- устройство должно находиться в состоянии, при котором его можно осмотреть или заменить;
- минимальное расстояние между сосудом и газовой плитой составляет 50 сантиметров, радиатором – 1 метр;
- если ведется эксплуатация баллона вблизи топочной печи, между ними надо выдержать расстояние, равное двум метрам.
Внутри жилого помещения разрешается хранить закрытую тару объемом не более десяти литров. Если используется тара, изготовленная из небьющегося или негорючего материала, максимальный ее объем не должен превышать три литра.
Но даже ее запрещено устанавливать на кухне, в жилом доме, комнате квартиры, на эвакуационных путях, балконе, лоджии и чердаке.
Правила выполнения монтажных работ
Основное правило распространяется на всех – категорически запрещено устанавливать такие емкости самостоятельно. Как минимум потому, что имеют статус объектов повышенной опасности, что неудивительно, учитывая легкость воспламенения газа. Сервисные и ремонтные работы всегда производятся специалистом с подтвержденной квалификацией.
Так выглядит схема установки и проведения газа к плите
Монтаж сосуда с газом, вне зависимости от его типа, производится в предварительно проветренных помещениях. Это нужно, чтобы убедиться в отсутствии утечек, которые легче обнаружить, если комната наполнена свежим воздухом.
Состояние вентильных уплотнений проверяется на улице. Для этого мастер обрабатывает выход штока мылом, снимает транспортную заглушку и намыливает закрытое штуцерное отверстие.
При появлении пузырьков категорически запрещается устанавливать такой сосуд. При отсутствии следов разгерметизации можно вносить баллон в помещение и подключать к газовым приборам через специальный редуктор.
Правила эксплуатации
Как отмечено ранее, еще до подключения баллона к источнику потребления газа нужно проверить герметичность как сосуда, так и всех соединений, подключенных к нему.
Если в ходе использования помещение начинает насыщаться газом, это говорит о том, что концентрация газовой смеси уже преодолела планку в 20 процентов от опасной. Паниковать не стоит, но все-таки придется обратиться к специалистам для проведения комплексной проверки.
Обратите внимание! При обнаружении запаха газа немедленно выключите все электрические приборы и свяжитесь с мастером, обслуживающим газовые баллоны!
Оптимальный вариант монтажа часто называют «дачным». Он предусматривает размещение сосуда с северной внешней стороны жилого здания. Любая другая сторона не подойдет, потому что поверхность баллона начнет контактировать с солнечными лучами, что чревато перегревом.
Баллон не эксплуатируют «как есть», специально для него используется металлический шкаф, оснащенный вентиляционными каналами внизу. Их не создают сверху, потому что газ имеет больший вес, чем воздух, поэтому в случае небольшой утечки нижние вентиляционные каналы быстро выведут его в окружающую среду.
Как долго проработает газовый баллон?
Для расчета срока использования газового баллона придется вспомнить уроки математики. За основу берется максимальная мощность кухонной плиты.
Как правило, при одновременной работе четырех конфорок за один час расходуется 8 киловатт-часов энергии – это показатель среднестатистического оборудования. При сжигании одного килограмма газа выделяется 12.8 киловатт-час энергии.
Далее мощность плиты разделяем на вторую – получается, что за один час плита израсходует около 625 грамм газа. Если на даче используется одна 50-литровая емкость, внутри которой хранится 21 килограмм газа, она сможет поддерживать работоспособность плиты на протяжении 33 с половиной часов в непрерывном режиме.
Но это лишь теория – эффективность на практике зависит от периодичности эксплуатации газового оборудования. В среднем, 12-литрового сосуда хватает, чтобы целое лето пользоваться газом на даче.
Правила заправки
Заполнение емкости газом осуществляется в специализированных пунктах. Как правило, они являются автономными, но иногда и работают на территории автомобильных заправочных станций.
Преимущество последних заключается в том, что здесь пользователь имеет возможность заправиться газомоторным топливом.
Обратите внимание! Заправка баллона ведется по весу, а не по объему. Из соображений техники безопасности емкость с газом заправляется не более чем на 85 процентов от общего объема. Ограничение связано с необходимостью предотвратить появление чрезмерного давления внутри системы.
Какие выводы можно сделать? Лучше устанавливать газовый баллон на улице, поместив его в специальный металлический шкаф. При отсутствии такой возможности строго следуйте правилам, регламентирующим дистанцию от потребителей.
При использовании на даче одного сосуда емкостью 12 литров вполне хватит на все лето. А для заправки обращайтесь в проверенные компании, имеющие полный пакет разрешений на обслуживание.
|
Собственно правила пользования газовыми баллонами |
||
|
— Перед пользованием газовой плиты необходимо проветрить помещение путем сквозняка.
Главный вопрос — что делать при запахе газа? Ни в коем случае не включать свет (если бы коробка выключателя была прозрачной, можно было бы увидеть, как там при пользовании выключателем проскакивает искра). Надо закрыть вентиль на своей газовой трубе и дальше действуйте по обстоятельствам. |
||
|
Действия в экстремальных ситуациях |
||
|
Места возможной утечки газа из баллонов Если нужно найти место утечки, следует воспользоваться старым домашним способом: нанести мыльную пену на подозрительное место. Там, где газ выходит, будут видны пузырьки. |
||
| Если газом пахнет на кухне, первое, что надо сделать — немедленно открыть окна, лучше — устроить сквозняк. | ||
| Когда газом пахнет в подъезде, дело сложнее. Тут надо немедленно обратиться за помощью специалистов и проветрить помещение, предупредить жильцов дома об опасности. Пытаться ли самостоятельно искать источник утечки — вопрос сложный. Надо понимать, что с одной стороны промедление усугубляет опасность, а с другой — малейшая искра (звонок, движение лифта и т.д.) может устроить объемный взрыв. |
Важно!!! Не следует самому становиться источником газовой опасности. Сквозняк на кухне (который задует огонь конфорки), кастрюля, оставленная на огне без присмотра, простая небрежность и неряшливость (к примеру, грязные конфорки) — это все зависит от потребителя газовых баллонов. | |
| Надо знать и помнить всегда (!!!), что в баллонах заключена энергия, равная неплохой мине. Поэтому надо ответственно и дисциплинированно соблюдать правила обращения с баллонным газом. Например, держать баллоны в специальном проветриваемом ящике (вне дома) или специальном помещении, причем ни в коем случае не ниже уровня земли (баллонный газ тяжелее воздуха и при утечке собирается в низинах), укреплять баллоны вертикально, а не лежа и не наклонно. Использованные баллоны следует не накапливать где-нибудь в сарае, а сразу везти на перезаправку, потому что в каждом баллоне остается хотя бы немного жидкого газа, возможны утечки, которые, объединившись, могут дать при наличии искры большой взрыв. И еще — очень важно обойтись без самодеятельности — случайных редукторов, трубочек, а особенно — случайных людей. Газовым хозяйством должны заниматься специалисты. |
||
Ввод баллонного газа в дом
Прошлый раз я писал о том, как на улице был установлен металлический ящик для балонного газа.Сейчас расскажу о том, как я этот самый газ вводил в дом до газовой плиты «Дарина». О замене жиклеров в плите можно почитать здесь.
Изначально я планировал сделать ввод газа так:
— берем металлическую трубу 1/2
— режем ее на нужной длинны отрезки
— используя паклю и пасту для газа пакуем ну поворотах (всего надо было сделать три поворота на уголках.
При этом труба пошла бы по фасаду дома наверх, через гильзу в стене дома проходила бы внутрь дома, в доме спускалась бы на расстояние где то 50см, после чего поставить кран, диэлектрическую прокладку и далее гибкой подводкой подключить уже к плите.
Это решение возникло из-за того, что сварить повороты качественно я не смог бы — опыта сварщика нету, хотя инвертор Форсаж-161 имеется.
Для этих целей была куплена 6-ти метровая черная ВГП труба (два отрезка по 3 метра).
Сначала я думал эту трубу согнуть рычагом прямо на месте:
— нарезать на краях резьбу, залить туда воды, заглушить концы заглушками и на оправке согнуть так как надо…
В Леруа были куплены:
— мини набор клуппов (1/2, 3/4 и 1 дюйм) за 1,600 руб (цены июня 2016 года)
— стальной сильфонный шланг для подключения газа «мама-мама»,
— шаровой кран для газа 1/2 «мама-мама» и
— диэлектрическая проставка 1/2 «папа-папа»
Но вот беда — когда я начал резьбу эту самую нарезать, то обнаружил, что эта самая резьба на трубе выходит не чистой, а крошащейся. Это меня очень сильно напрягло.
На рынках в округе я не смог найти подобной трубы для подвода балонного газа, а поскольку газ надо было подключать достаточно оперативно, то было принято решение сделать подвод газа по другой схеме:
— Делаем проход через стену дома стальной гильзой прямо из шкафа с балонным газом
— Гильзу эту (32 мм по внешнему диаметру) пропускать прямо из шкафа в дом которая будет еще и внешней защитой газового шланга.
— К баллону присоединяем редуктор резиновым шлангом.
— Этот шланг через металлическую гильзу ведем в дом.
— В доме газовый шланг выходит на уровне где то середины газовой плиты.
— далее газовый шланг аккуратно поднимаем по стене наверх и присоединяем к нему шаровой кран для газа.
— на газовый кран накручиваем диэлектрическую проставку (в ее необходимости уже нет надобности, но раз уж имееется…)
— к шаровому крану подключаем сильфонный стальной шланг которым подключаем газовую плиту.
Таким образом у меня сохраняется возможность в дальнейшем поменять либо резиновый шланг на другой или впоследствии вместо него пустить через гильзу стальную трубу.
В самом шкафу для балонного газа в дополнительной полочке я просверлил отверстие и вставил туда фитинг для крепления стальных гофрированных труб Кофулсо через который пропустил резиновый шланг для газа. Это позволит избежать опасности порезать резиновый шланг о края металлической полочки.
Соответственно края трубы-гильзы были освобождены от острых заусенцев.
Далее все подключив я приступил к проверке:
— перекрыл шаровой кран в доме,
— открыл вентиль на баллоне
— нанес пену на соединения: редуктора с баллоном, редуктора с резиновым шлангом, резинового шланга с шаровым краном. В результате проверки утечек газа не обнаружил.
Далее открыл шаровой кран и таким же способом проверил утечку от крана до плиты. Утечек не обнаружил.
Далее подошел момент проверки горения газовой плиты.
Открыл конфорку и зажег спичку… И тут меня ждал сюрприз! Конфорка не загорелась, хотя я слышал что газ идет.
Сам газовый баллон на 27 литров я заправил буквально накануне…
Не знаю в чем была проблема, но не горела ни одна из 4-х конфорок. И только по прошествии какого то времени — минут 15 наверное — я смог зажечь газ на плите.
До этого я разок перекрыл вентиль на баллоне с газом и снова его открыл.
Так и не могу понять в чем была проблема… А вот духовка так и не загорелась… Не понятно.
UPD
По поводу духовки:
— С розжигом духовки тоже все нормально… Как оказалось у «Дарины» для духовки применяется газ-контроль (в моем простейшем варианте плиты), так что для того, чтобы разжечь духовку необходимо:
1. Зажечь спичку
2. Нажать и повернуть ручку духовки
3. НЕ ОТПУСКАЯ нажатой ручки по прошествии секунд 5 поднести спичку к конфорке духовки
4. Все! Конфорка загорается…
Несколько фото:
Этот же проход со стороны фасада дома:
Подвод труб к плите и к газовому крану:
Проход резинового газового шланга из стальной трубы в щит с балонным газом:
Горение конфорок газовой плиты «Дарина» от балонного газа:
На днях был очень сильный ливень с сумасшедшим ветром… как раз после того, как я шкаф поставил — и тут сразу же такая проверка на непогоду.
Должен сказать, что после дождя внутри шкафа я не обнаружил ни капли воды — я даже удивился…
А вот ветер был такой, что ломал огромные березы которые падали на заборы — можете посмотреть на что это похоже…
Это у соседей беда приключилась…
Новость отредактировал: Дачник — 1-07-2016, 13:38
Причина: новая информация по поводу розжига конфорки духовки
