Монтаж арматуры для фундамента своими руками

Монтаж арматуры

Монтаж арматуры для фундамента

Прочность бетона высока, но недостаточна для изготовления из него монолитных фундаментов для домов или бань. Для придания основаниям строений необходимых характеристик в них перед заливкой устанавливают стальные стержни по определенным правилам. О том, как правильно выполнять монтаж арматуры для фундамента и пойдет речь в дальнейшем.

Особенности армирования фундаментов

Установка арматуры для фундамента должна выполняться с соблюдением целого комплекса различных правил. Только при их соблюдении можно гарантировать качественное основание, которое выдержит нагрузку не только от массы самого строения, но и от давления грунта при его пучении.

Основным материалом для армирования бетонных фундаментов являются стальные стержни диаметром от 12 до 20 мм. Отличительной их особенностью является наличие выступающих продольных и косых ребер. Этот аспект позволяет улучшить контакт между арматурными стержнями и бетонной смесью, что, в свою очередь, повышает прочностные характеристики железобетонного основания дома.

На металлобазах арматура реализуется стержнями, длина которых составляет 11-12 метров. Это очень удобно при монтаже каркаса фундамента, так как позволяет устанавливать продольные стержни в армопоясе по всей длине стен домов без сращивания. К сожалению, данный аспект значительно осложняет транспортировку арматуры к месту проведения строительных работ, что может привести к удорожанию бюджета строения.

На некоторых направлениях при монтаже армирующего каркаса допускается установка гладкой стальной арматуры меньшего диаметра. При этом необходимо следить за отсутствием на поверхности стержней глубоких коррозионных поражений, которые могут повлиять на прочность будущего фундамента.

Располагать стержни необходимо в соответствие требованиям строительных норм и правил. Нижний ряд, состоящий из двух-трех прутков, располагают на высоте не менее 5 см от дна траншеи под фундамент. Шаг поперечной арматуры в ленточном фундаменте обычно составляет 0,5 метра. На углах и стыках с перемычками его принято уменьшать вдвое.

В местах крепления горизонтальных продольных и поперечных прутков принято устанавливать и вертикальные стержни. Таким образом создается стальная решетка с определенными размерами. Для соединения арматуры в местах стыка применяют два основных способа:

  1. Первый предполагает использование сварного шва. Данный вариант крепления арматурных стержней имеет множество противников и сторонников. Первые указывают на невысокую коррозионную стойкость сварки, что в последующем может привести к ее разрушению. Вторым импонирует более высокая скорость армирования ленточного фундамента.
  2. Второй вариант подразумевает соединение арматурных стержней ленточного фундамента вязальной проволокой. В ее качестве используют отожженную стальную нить толщиной около 1 мм. С помощью специальных приспособлений или простейшего слесарного инструмента куски проволоки надежно скрепляют элементы армопояса ленточного фундамента.
к оглавлению ↑

Определяем количество расходных материалов

Перед началом работ по армированию ленточного фундамента важно правильно рассчитать количество необходимых расходных материалов – стальных стержней – гладких или рифленых, и проволоки. Определить искомые параметры помогут известные правила монтажа арматурных стержней.

Расходный материал для армирования

Определяем количество арматуры для армирования

Рассчитаем количество материалов для армирования ленточного фундамента на примере строительства дома с размерами стен в плане 6х8 метров и одной поперечной перегородкой. Ширина траншеи будет равна 0,4 метра, глубина – 1,9 метра. Сначала рассчитаем количество продольных стержней.

Для получения каркаса с максимальными прочностными характеристиками желательно уложить арматурные стержни в четыре нити – две снизу и две сверху. Для упрочнения углов желательно выполнить загибы концов на длину, равную 40D. При диаметре стержней в 16 мм величина загнутых концов будет равна 40х16=640мм.

Исходя из указанных параметров, необходимая длина стержней будет равна:

(6+1,28)х2х4+(8+1,28)х2х4+(6+1,28)х4=58,24+74,24+29,12=161,6, где

Первая скобка – длина стержней для стены длиной 6 метров с учетом загибов на обоих концах, вторая скобка – та же величина для стены длиной 8 метров и вторая скобка – длина стержней для перегородки. Количество стен каждой длины равно двум, количество стержней для армирования каждой из них – четырем.

Следующий этап – расчет поперечных горизонтальных и вертикальных стержней. Общая длина армирования составляет:

(6+8)х2+6=34 метра.

Армирование ленточного основания

Армирование ленточного основания

Короткие стержни устанавливают с шагом 0,5 метра, значит, количество горизонтальных и вертикальных пар будет равно:

34х0,5=68

Длина стержней должна обеспечивать зазор между армопоясом и границами железобетонного основания дома, равный не менее 5 см с каждой стороны. Соответственно, длина горизонтальных стержней равна

40-5-5=30, вертикальных 190-5-5=180.

Общая длина арматуры для перемычек будет равна:

(68х0,3х2)+(68х1,8х2)=40,8+244,8=285,6 метра.

Исходя из строительных нормативов, для продольной арматуры диаметр стержней выбирают равным 12-20 мм, для горизонтальных и вертикальных перемычек диаметр прута может быть уменьшен до 8-10 мм.

Расчет арматуры

Расчет арматуры для ленточного фундамента

Вязальная проволока устанавливается из расчета 0,3 метра на каждый монтажный узел. Учитывая необходимость крепления к продольным стержням вертикальной и горизонтальной перемычки, количество связок будет равно 68х8=544. Общая длина требуемой вязальной проволоки равна 544х0,3=163,2 метра.

к оглавлению ↑

Монтаж арматуры ленточного фундамента

Приобретя необходимое количество стальных стержней, перед их установкой своими руками желательно разрезать детали в необходимый размер. Делать это удобно с помощью болгарки и простейших приспособлений для контроля длины. Подготовив все необходимое, также с использованием простейших приспособлений выполняем загиб концов продольных стержней под углом 90о.

Арматуру с загнутыми концами укладываем в траншею. Для контроля высоты под нижний ряд стержней положите куски колотого силикатного или красного кирпича. В углах и на стыке с перемычкой стержни соединяем скрутками из вязальной проволоки между собой.

Следующий этап установки арматуры – монтаж горизонтальных перемычек нижнего ряда. Нарезанные ранее куски укладывают поверх стержней, соблюдая шаг установки не более 0,5 мера, и притягивают проволокой. Далее в углах устанавливают и фиксируют стяжками вертикальные проставки требуемой длины.

К верхним торцам стоек крепим продольные стержни с ранее загнутыми концами. Для контроля расстояния между элементами верхнего ряда параллельно ведем монтаж горизонтальных перемычек. Аналогично нижней обвязке загнутые части стержней стягиваем с перпендикулярными элементами, уложенными под соседними стенами.

Выполнять монтаж армирующего каркаса непосредственно в траншее – задача достаточно сложная из-за ограниченного пространства. Часто основную работу стараются выполнять наверху, выделив для этого ровную площадку недалеко от будущего фундамента. Из арматурных стержней вязальной проволокой скрепляют каркасы каждой стены, которые позже в готовом виде устанавливают в траншею. При большой длине стен дома для такого способа может потребоваться помощь подъемной строительной техники.

к оглавлению ↑

Особенности монтажа арматуры в углах

Как уже было отмечено ранее, правильное армирование углов ленточного фундамента из железобетона является очень важным элементом всей работы. Ошибки, допущенные на этом этапе, могут привести к дорогостоящему ремонту основания дома или к его демонтажу и полной замене.

Лучшим способом усилить углы фундамента и места присоединения перемычек – использование Г-образных стержней, имеющих достаточный загиб. Взаимное пересечение таких деталей и их надежная стяжка после заливки обеспечат требуемые прочностные характеристики ленточного фундамента.

Армирование на углах

Армирование углов ленточного фундамента

Если установка арматуры в ленточном фундаменте уже выполнена или элементы, изготовленные на земле лишены указанных особенностей, можно использовать другой способ. Заранее изготавливают загнутые под прямым углом угловые вставки с размером плеч не менее 700 мм. Их укладывают в углы, фиксируя к короткой продольной арматуре.

Для усиления жесткости фундаментных углов особое внимание требует и шаг арматуры в ленточном фундаменте. Горизонтальные вставки на расстоянии 1 метра от загиба ленты располагают с промежутком, который в два раза меньше стандартного. То есть, если на длинных сторонах каркаса перемычки располагались на расстоянии друг от друга 0,5 метра, то в углах эта величина должна быть уменьшена до 0,25 м.



что это и как делается

Ленточный фундамент – сегодня его называют самым распространенным типом при возведении дома или иного строения. Но как проводится армирование ленточного фундамента? Какой материал и арматуру какого диаметра выбирают, как проводится армирование – разберем далее.

Как выбрать  арматуру

Выбирая арматуру для перекрытия,  стоит принимать во внимание следующие правила:

  • Если армируется основа в одноэтажном доме или же двухэтажном строении, берется арматура 10-24 мм, диаметра. Если брать более толстый диаметр арматуры, прочный материал – это удовольствие стоит дорого. Да и сама прочность не на весь масштаб будет задействована.
  • Оптимально брать именно рифленого типа арматуру. Так она более надежно крепится с бетоном и обеспечивает полную надежность. Гладка арматура – недорога, но она не обеспечивает необходимого сцепления и уровня прочность. Исключение – это поперечного типа соединение.
  • При однородном грунте используют арматуру 10-14 мм сечения. Если грунт неоднороден, то нагрузка возрастает и сечение выбирают в диаметре 16 – 24 мм.

Бесспорно, приобретение толстой, рифленого типа арматуры – удовольствие достаточно дорогостоящее. Но если армирование своего домика на даче или бани проводится собственноручно – объемы работ в таком случае небольшие и соответственно стоимость их не будет слишком бить по бюджету.

Принцип работы арматуры

арматура ленточного фундамента Рисунок 1. Функции арматуры

Создание, правильная укладка ленточного типа основы строения и его армирование предусматривает не только ответ на поставленный вопрос — какой материал выбрать. Понимание процесса укладки арматуры, того, как фиксируется в ленточный фундамент и какую роль она играет – залог надежности строения.

При укладке важно понимать, что материал, созданный из стали и бетона имеет в своем активе массу преимуществ. Это обусловлено характеристиками и показателями их – бетон как бы дополняет сталь, соответственно она в разы увеличивает параметры и характеристики бетонной смеси.

Это затрагивает такой параметр как прочность. Ее измеряют при разных состояниях строительного материала – растяжение и сжатие, давление и сдвиги. Все это очень важно, так как влияет на итоговые показатели прочности. У бетона присутствуют такие высокие показатели как сопротивление при сжатии, потому его нередко применяют при возведении перекрытия. Но при этом важно учитывать и такой показатель как растяжения даже самого прочного железобетона.

Важно! Сталь не позволяет ему растягиваться, так как обладает высокими показателями прочности при растяжении под внешними факторами. Сочетание воедино бетона и  стали позволит создавать самый прочный строительный материал – его и стоит применять при укладке и укреплении ленточного типа основы дома.

Расчет объема арматуры

А сколько именно арматуры нужно для укладки и армирование ленточного фундамента – принимают во внимание то, какая именно схема будет применяться в том или ином случае. Если возводиться небольшого размера дом, гараж или же баня – применяется строителями следующая схема:

  • укладка нижнего, после верхнего пояса.
  • 3-4 арматурных прута в каждом поясе.
  • расстояние между каждым из стержней – 10 см., но расстояние между краями фундамента и арматурой – 5 см.
  • соединение в единое целое пояса проводят посредством применении специального хомута, при шаге от 5 и до 30 см.

Такая схема считается самой оптимальной и принимая во внимание размеры будущее постройки и самого фундамента не так уж и сложно провести расчеты.

Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м. Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры.

армирование ленточного фундамента Рисунок 2. Арматурный каркас

Перемычки идут с шагом в 30 см., потому 50 делим на 0.3 – выходит 167 штук при длине каждой в 30 см.. На вертикального типа перемычки нужно 200.4 метра – 167 множим на 0.6 и на 2. Для горизонтальных – 100.2 метра, поскольку 167 умножаем на 0.3 и на 2. Потому нужно закупать 300 м. толстой, с рифленой поверхностью и 300.6 с гладкой поверхностью арматуры. Но важно отметить – оптимально покупать материал с запасом в 10-15% от итогового подсчета объема стройматериала.

Правила проведения армирование ленточного фундамента

Как согласно строительных норм правильно армировать и усиливать ленточный в строении фундамент? Так правила согласно нормам безопасного строительства фундамента состоят в следующем:

  • если применима рабочая арматура – применимы стержни класса как минимум А400;
  • не рекомендовано применять сварку – она будет просто ослабевать сечение и соответственно снижать схватку с бетоном;
  • металлический каркас на углах в обязательном порядке связывается – сваривание в данном месте также недопустимо;
  • даже при выборе хомута – запрещено выбирать модели с гладкой поверхности арматуры;
  • обязательно соблюдают защитный в бетонной конструкции слой – он составляет 4 см., и именно он защищает арматуру от коррозии и разрушения;
  • при установке стержня в продольном направлении – их соединяют обязательно с нахлестом, равный минимум 20 диаметрам выбранного прута, и не мене 25 см.;
  • если металл часто располагается в конструкции – важно вести контроль крупности заполнителя в самом бетонном составе, который не должен застревать меж прутьями;

Важно! При правильном составлении и подготовке арматурного каркаса – успех обеспечен уже наполовину. Такой каркас помогает спасти основу дома от проседания под весом внешних конструкций.

Как проводится вязка арматуры – применяется в обязательном порядке именно метод связывания, поскольку именно такой каркас приобретает большую прочность, в особенности в сравнении со сваренным. Обусловлено это высокой вероятностью ненужного прожига самого металла, хотя такое правило не распространено на заводские конструкции.

вязка арматурыРисунок 3. Вязка арматура

Укладка арматуры

При этом углы каркаса также вяжут – никакого сваривания при помощи вязальной, специально предусмотрено проволоки. Перед проведением всех строительных работ в процессе укладки и усилении ленточного типа фундамента – важно подготовить инструменты. На практике применяются две методы укладки:

  • используют в процессе работ специальные крюки;
  • либо же может применять более современный и портативный инструмент – вязальную машину, работающую по принципу пистолета.

Так в первом варианте крючок более подойдет для возведения небольшого по объему фундамента, но сама укладка арматуры при таком способе вязания занимает немало времени. Для соединения оптимально применять отожженного типа проволоку в диаметре от 0.8 и до 1.4 мм. Применение для связывания иных материалов попросту недопустимо, так как большинство из них не способны выдержать веса строении.

Техника сборки укрепляющей арматуры

Какую арматуру используют для армирование ленточного фундамента — сам диаметр выбирают с учетом веса самого возводимого строения. В этом могут подсказать инженеры, после проведения всех расчетов и составлении схемы ленточного фундамента. Сами работы начинаются с установки непосредственно опалубки. Существует два варианта ее установки:

  • сам каркас можно монтировать непосредственно в самом котловане/траншее выделенном под фундамент.
  • непосредственно рядом с котлованом готовят отрез самого каркаса и их уже по частям переносят в траншею под фундамент.

Первый вариант прост. Во втором случае работать проще, но таскать частями будущий каркас фундамента. При работе в самой траншее стоит учитывать последовательность следующих рабочих действий:

  • Первыми в структуре будущего фундамента проводят укладку продольных прутов самого нижнего пояса в армированной сетке. Их обязательно приподнимают на 5 см. от самого края – оптимально применять в работе специальные ножницы. Также от самой опалубки также надо отступить 5 см.
  • Применяя поперечного типа конструкцию или же армированный корпус, и фиксируют на соответствующем расстоянии посредством вязальной проволоки или же крюка.

Варианты укладки

Далее применяют один из двух вариантов укладки

  • При применении уже сформированных корпусов – вверху к ним привязывают и самый верхний армирующий пояс.
  • Если применяют уже нарезанные куски для поперечного типа перемычек, возведения вертикального типа стоек – последние стоит подвязать. После возводят второй слой с самого верха.

Можно применять еще одну технику укладки армирующего ленточного типа фундамента. Сам каркас выходит более прочным, но расход объемов строительного материала – выходит выше. Тут вертикальные стоки просто вбивают в грунт.

  • В грунт вбивают вертикального типа стойки в самих углах ленты и местах, где будут соединены горизонтального размещения прутья. Стойки выбирают с большим диаметром, как минимум 16-20 мм, расставляя их на расстоянии 5 см. от края. Выверив горизонталь/вертикаль – вбивают в грунт на 2 м.
  • Вбивают вертикальные прутья, соблюдая между ними шаг в 300 мм., на углах и месту примыкании просвета – 150 мм.
  • Крепят продольного типа нити самого нижнего пояса армирования. Вместе пересечения стойки и арматуры – крепить перемычки.
  • Крепят верхний пояс в армирующем каркасе – располагают его на 5-6 см. ниже уровня поверхности самого бетона.
  • Завершают работу привязыванием горизонтального типа перемычек.

Оптимально по времени и затрате сил формировать армирующий пояс из ранее заготовленного контура. Его сгибают, формируют так прямоугольник по заданным параметрам. Таких деталей потребуется немало. Все они должны быть равными по размерам, но сама работа по укладке и возведению основы дома пойдет быстро.

армирование ленточного фундаментаРисунок 4. Укладка арматуры

Советы армирование ленточного фундамента

Если говорить о том, каким должно согласно строительных норм быть правильное расположение арматуры в ленточном фундаменте – учитывают ряд правил.

  • Сам напуск должен быть как минимум 5 см.
  • На самих соединениях углов перпендикулярно уложенные пруты обязательно связывают. Никогда не стоит использовать отдельные блоки. Оптимально, если сами углы будут выполнены из загнутой под нужным углом арматуры. Это позволит обеспечить необходимую степень надежности. Но тут необходимо загибать ее на специальных станках, своими силами этого не сделать.
  • Само соединение соединяют при помощи специально соединительной проволоки. Используют специальные строительные крюки или пистолеты. Главное затягивать проволоку так плотно, чтобы не оставлять свободного места под хомутом. Прикоснитесь к нему и если он ходит ходуном, то затянут недостаточно плотно.
  • Сам перехлест должен равняться как минимум 40-50 диаметров выбранной арматуры. Не должно быть разбежки в стыковке, предусмотренной просветом.
  • Каркас должен стоять ровно. Плюс ко всему всегда надо позаботиться и о защитном слое из бетона для арматурной сетки.

Все это наглядно показывает, насколько просто можно сделать армирующий ленточный фундамент. Если сделать все согласно правил, то сроки службы, как самого фундамента, так и всего дома, иного строения, увеличивается в разы.



Инструкция по армированию ленточного фундамента

Ленточный фундамент наиболее распространен в силу своей универсальности для большинства типов грунта и возможности выдерживать большой вес построек. Его возведение довольно трудозатратно, и предполагает обязательное армирование — укрепление бетона металлическими конструкциями. Оно призвано компенсировать действие сил, направленных на сжатие и растяжение бетона, препятствуя его разрушению вследствие колебаний температуры и высоких нагрузок.

Для армирования используется специальный прут с ребристой поверхностью от 6 до 32 мм в диаметре. Требования к ее монтажу в зависимости типа грунта, строения, толщины арматуры описаны в СНИПах и обязательны для соблюдения не только крупными строительными подрядчиками, но и при самостоятельном возведении дома.

armirovanie

Правила установки арматуры

Для частных 1-2 этажных домов наиболее часто используют арматуру сечением 10-12 мм (возможно композитную), укладывая ее в верхней и нижней части фундамента. Верхний и нижний слои соединены вертикальными опорами с шагом 50-80 см, на которые приходится небольшая нагрузка. Диаметр вертикальной арматуры может быть меньше, 6-8 мм.

Горизонтальные прутья, расстояние между которыми должно быть не более 30 см, укладывают с нахлестом, сцепляя их с вертикальными. В каждом слое насчитывается 2-4 прута. Для мелкозаглубленного фундамента достаточно двух слоев, для глубокозаглубленных – трех.

shema-armirovaniya

Для защиты от коррозии арматура должна быть сверху полностью погружена в бетон. От опалубки ее также должен отделять слой в 6-8 см. Наиболее распространенный способ скрепления арматурных прутьев – соединение при помощи проволоки и вязального крючка. Сварка применяется лишь для отдельных видов арматуры.

 Поэтапная технология армирования

Установку арматуры можно разделить на два этапа. Вначале собирается каркас из прутьев точно по размерам траншеи под будущий фундамент и в соответствии с рассчитанной нагрузкой. Его можно собирать поэтапно, используя длинный верстак, наращенный с помощью досок на всю длину прутьев. Вначале заготавливаются более тонкие вертикальные прутья нужной длины и собираются при помощи проволоки в стойки.

Затем на разложенной на ровной поверхности более толстой арматуре эти стойки крепятся вязальной проволокой приблизительно каждые 30 см. Так готов нижний горизонтальный пояс арматуры. Верхний выполняется аналогичным образом.

ugol

Особое внимание при вязке арматуры нужно уделять углам, чтобы стороны фундамента были жестко связаны. Отдельные части арматурного каркаса на углах укрепляются Г-образными элементами, со стороной не менее 40 см. Вертикальные стойки на углах должны располагаться вдвое чаще, чем на основной части.

После того, как готова опалубка под фундамент (как ее делать, читайте тут), можно приступать к следующему этапу – укладке готового арматурного каркаса и заливке бетона. Перед заливкой бетона необходимо проложить сквозь прутья арматуры трубы для коммуникаций и вентиляции. Для более равномерного распределения бетон необходимо заливать слоями, каждый из которых разравнивать виброплатформой или тщательно вручную. После высыхания проводят гидроизоляцию всего фундамента рубероидом или битумной мастикой, по описанной здесь технологии.

armirovanie-dlya-lentochnogo-fundamenta

Прочность и долговечность дома напрямую зависят от правильной закладки фундамента и его укрепления. Этот ответственный этап строительства лучше всего поручить профессионалам, которые выполнят трудоемкие этапы по заливке и армированию основания должным образом. Самостоятельно браться за этот процесс стоит лишь при наличии опыта и уверенности в собственных силах.

Как вязать арматуру, можете посмотреть на видео:

расчет и установка арматуры под разные виды фундаментов

Заливаемый в фундаменты под здания бетон после высыхания становится прочным, как камень. Но это не значит, что он может выдержать любые нагрузки. Точный расчет поможет выдержать вес постройки, но есть и другие виды нагрузок, которые фундаментную конструкцию не сжимают, а растягивают или изгибают.

От них бетонная конструкция растрескивается. Чтобы этого не случилось, нужно проводить армирование фундаментов, для чего используется стальная арматура, которую собирают в сетки или решетки. Армирующий каркас собирается по определенной схеме с учетом диаметра арматуры. Поэтому перед тем как провести армировку фундамента, необходимо рассчитать конструкцию каркаса.

фото 97672649264

Расчет арматуры

В основу расчета ложатся те самые нагрузки, действующие на фундаментную основу дома. А это не только вес строительных материалов, из которых сооружается здание, это мебель, расставленная по комнатам, бытовые приборы, утварь, одежда, вес проживающих в доме людей, снег, дождь и прочее. Поэтому самостоятельно сделать такой расчет, если вы не специалист в данной области, невозможно. Учесть все нагрузки даже опытный специалист не сможет. Поэтому существуют специальные коэффициенты, на которые умножаются параметры дома из расчета на удельный вес строительных материалов.

На некоторых строительных порталах установлены калькуляторы, с помощью которых якобы можно провести расчет нагрузок на фундамент для дома. Надо сразу сказать, что конечный итог данного вида расчетов не является точным, погрешность у него большая. Поэтому совет – воспользуйтесь услугами опытного проектировщика, который точно рассчитает действие нагрузок.

В принципе, самостоятельно и приблизительно подсчитать количество и диаметр арматуры для армирующего каркаса можно. Но перед этим надо понять, что собой представляет эта конструкция.

Состоит она из поперечных и продольных стержней, которые между собой скрепляются вязальной проволокой, электросваркой или специальными муфтами. Специалисты рекомендуют проволоку. Если разговор идет об армировании монолитного плитного фундамента, то это сетка, уложенная на подготовленную основу. Сеток может быть несколько, они между собой соединяются вертикально установленными кусками арматуры одинаковой длины.

Если изготавливается армированный пояс для ленточного фундамента, то сетки устанавливаются вертикально, а между собой они скрепляются горизонтальными кусками арматуры. Сеток минимум может быть две. При этом армирование МЗЛФ (мелкозаглубленной конструкции), заглубленного или  поверхностного фундаментов проводится одинаково. Просто меняется размер армирующей конструкции, а также диаметры используемой внутри арматуры.

Пример

Для примера, можно взять фундамент под гараж. Внутренние размеры помещения – 4 х 6 м, с учетом толщины стен – 4,5 х 6,5 м. Если заливается плитный фундамент, то края каркасной решетки не должны доходить до краев самого фундамента на 10 см. Получается, что размеры решетки – 4,3 х 6,3 м. Если толщина фундаментной плиты будет больше 20 см, то укладываются две сетки одна над другой. Гараж – сооружение небольшое, поэтому оптимальные размеры ячеек армирующей стеки – 20 х 20 см. Получается, что укладывать стержни надо буде через каждые 20 см.

Теперь можно подсчитать количество необходимых продольных и поперечных стержней. Для этого надо:

  1. 630/20=31,5.
  2. 430/20=21,5.

Полученные значения надо округлить и добавить по одному прутку, потому что данный расчет не учитывает крайний элемент сетки для фундамента. В конечном итоге получится, что вдоль надо уложить 23 стержня длиною по 6,3 м, поперек 33 длиною по 4,3 м. Такое же количество потребуется и на вторую решетку. Теперь нужно подсчитать количество арматуры, отрезки которой будут соединять между собой две сетки.

К примеру, если толщина бетонной стяжки равна 20 см, а сам армирующий пояс должен располагаться в теле бетона, то соответственно от нижней и верхней плоскости надо отступить по 3 — 4 см. Получается, что между сетками армирования плиты остается расстояние 12 — 13 см. Это и есть длина вертикальных отрезков арматуры. Что касается количества, то здесь надо учитывать шаг установки, который равен стороне ячейки сетки каркаса, то есть, 20 см.

Видео

Видео про опалубку и армирование ленточного мелкозаглубленного фундамента.

Расчет ленточного и столбчатого фундамента

Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.

Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.

Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.

Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.

Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

Армирование разных типов фундаментов

Плитный

Самая простая схема армирования у плитного фундамента. Как уже говорилось, это одна или две решетки, уложенные одна над другой. Саму решетку чаще всего собирают прямо по месту закладки фундамента. Арматурные стержни раскладывают в соответствии с размерами ячеек и обвязывают места пересечения вязальной проволокой. Схем обвязки достаточно много, если сборка конструкции проводится своими руками, то лучше выбрать самый простой вариант.

Армированный пояс в одну сетку – это раскладка арматуры по схеме, их обвязка и установка решетки на подпорки. Схема в две сетки – это точно такая же установка нижней сетки, а вот верхнюю придется укладывать на специальные хомуты из арматуры. Они имеют разный вид, один из них показан на фото ниже.

фото 975489

Ленточный

Армирование ленточного монолитного фундамента проводится, в принципе, по той же технологии. Только сам каркас собирается в стороне от траншей. Собираются две сетки, которые между собой соединяются отрезками арматуры. И уже готовую конструкцию опускают внутрь опалубки. Устройство армированного пояса с опалубкой – это практически готовая к заливке конструкция. Единственное, на что нужно обратить внимание, это поставить армированный пояс на подпорки. Для этого используют цельные кирпичи, камень или изготовленные подставки из металлических профилей.

В сооружении ленточной конструкции важным элементом является армирование углов фундамента. Именно здесь собираются все напряжения. Существует несколько технологических схем, как правильно армировать углы. Каждая схема имеет определенные тонкости сборки конструкции и соединения арматуры. Поэтому выбирают ту, которая подходит под условия возведения фундамента.

К примеру, одна из них, это армирование с помощью хомутов. Для фундамента в две сетки необходимо два П — образных хомута. Их устанавливают поверх уложенных в углу армокаркасов так, чтобы их концы смотрели по направлению двух стыкуемых траншей. При этом необходимо усилить соединение, поэтому между собой хомуты соединяются дополнительными поперечными арматурами. На фото ниже они показаны под номером 4.

фото 98764366

Столбчатый

К армированию сваи надо подходить с позиции вертикальной установки армоконструкции. Перед тем как армировать столбчатый фундамент, необходимо понимать, что это вертикальная установка нескольких арматурных стержней, которые между собой соединены поперечинами из арматуры меньшего диаметра. Как показывает практика, чаще всего эту конструкцию собирают методом электросварки с последующей металлизацией стыков. Конструкции собираются отдельно от скважин и устанавливаются в них в виде готового изделия.

фото 86544678 Так как столбчатый фундамент, к примеру, под колонну собирается в виде самой колонны и бетонной подушки под нее, то, по сути, должно получиться армирование ступенчатого фундамента.

Для этого придется собрать отдельно армированный каркас для колонны и для подушки.

Так как размеры последней превосходят сечение первой, то под свайный фундамент этого типа выкапывается скважина сечением больше, чем размеры подушки.

  1. После чего собирается опалубка для подушки.
  2. Устанавливается армированный каркас.
  3. Далее сверху устанавливается каркас колонны, который привязывается к армированию подушки.
  4. И последний этап – установка опалубки колоны.

Ростверк

Если производится армирование простых свай для легких строений, заливаемых в скважины, то для их соединения между собой сооружается дополнительно ростверк. По сути, это ленточный фундамент, а значит, в него закладывается армированный пояс, как и в ленточную конструкцию.

Необходимо добавить, что для армирования монолитного столбчатого фундамента с ростверком требуется точный расчет нагрузок, действующих от строения и от ростверка. А значит, придется точно подсчитать количество арматурных стержней в конструкции и их диаметр.

При этом особое внимание уделяется соединению стержней армокаркаса столбов с арматурой ростверка. Выступающие из столба концы арматуры сгибают под углом 90° так, чтобы:

  1. Одна из них часть легла внахлест к стержням верхней решетки.
  2.  Другая к пруткам нижней сетки.

И лучше, если сгибание будет проводиться в разных направлениях расположения ленты ростверка пополам от количества стержней, как показано на фото ниже.

фото 985566432

Лента армирования свайно — ленточного фундамента – это единая конструкция, состоящая из двух разнонаправленных каркасов. Поэтому в местах соединения двух частей надо обязательно проводить мероприятия по усилению соединений. Так одно из правил гласит, что идеальный нахлест арматур двух соединяемых конструкций не должен быть меньше 60 см. А значит, выводить из столбов арматурные прутки нужно, как минимум, на 80 см. Это с учетом изгиба.

Нередко к армированию свай и ростверка подходят с позиции быстрого изготовления каркаса. Для чего используют электросварку. Именно в местах соединения двух конструкций этого делать не рекомендуется. Слишком большие здесь присутствуют нагрузки, особенно на изгиб. Поэтому совет – используйте технологию вязки с помощью вязальной проволоки. Тем более, этот процесс не требует больших затрат и умения.

Добавим, что подходить к сооружению фундамента и его армированию надо с позиции правильно подобранной конструкции. Если опорные столбы имеют небольшой диаметр, то подойдет конструкция из трех стержней с треугольным сечением. В остальных случаях используется квадратная или круглая конструкция. Первая из них проще в изготовлении.

Заключение по теме

Вопросов, касающихся армирования разных по конструкции фундаментов, много: почему и зачем армируют, какую для этого лучше использовать арматуру, как правильно сделать армирование, какая схема соединения лучше и так далее. Надо понимать, что все будет зависеть от нагрузок, которые действуют на фундаментную конструкцию. Поэтому, возвращаясь к началу статьи, надо точно провести расчеты, определяющие эти нагрузки. А уже на основе их выбирать и арматуру, и схему ее сборки.

Сегодня много вопросов задается относительно такого процесса, как армирование фундамента стеклопластиковой арматурой. Это неплохой материал, который не ржавеет. Но у него невысокая несущая способность, поэтому укладывать этот вид в фундаменты, подвергающиеся большим нагрузкам, не рекомендуется. Кстати, обвязка стеклопластиковой арматуры производится пластиковыми хомутами.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Установка арматуры под фундамент | Строительный портал

Каждый застройщик хочет, чтобы здание любого назначения радовало своим долгим сроком эксплуатации. За устойчивость и надежность строения отвечает фундамент. Поэтому к его обустройству предъявляется особое внимание. Основными составляющими основания является бетон и арматура. Последний элемент играет важную роль. Ведь именно он придает бетонной смеси прочностные характеристики. Без использования армирования дом начнет проседать и крениться. В худшем случае произойдет разрушение стен. В статье речь пойдет  том, как правильно установить арматуру под фундамент.

Содержание:

  1. Разнообразие арматуры под фундамент
  2. Диаметр арматуры
  3. Расчет арматуры под фундамент
  4. Устройство арматуры под фундамент
  5. Несколько полезных советов
  6. Арматура под фундамент своими руками. Этапы работ

Разнообразие арматуры под фундамент

Стальная арматура под фундамент
  • Традиционно для упрочнения любого типа фундамента применяют металлические прутья из низкоуглеродистой стали. Этот продукт металлопроката представляет собой изделие круглого сечения с гладкой или рифленой поверхностью.
  • При производстве используется холоднокатаная и горячекатаная технология. Последний вариант как раз и позволяет выпускать стержни для формирования монолитных бетонных конструкций.

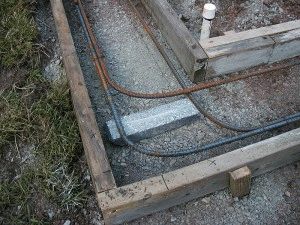

Арматура под фундамент фото

  • Металлические изделия с маркировкой от А2 до А6 имеют периодический профиль. Эти стержни рекомендованы для таких работ как обустройство основания при строительстве домов. Гладкие прутья используются лишь как вспомогательные элементы.
  • Арматура прекрасно выдерживает как продольные, так и поперечные нагрузки. Ее расположение в каркасе позволяет правильно распределять силу динамических нагрузок и предотвращать появление трещин в конструкции.
Композитная арматура под фундамент
  • На рынке представлен относительно новый вид изделий для армирования – композитные стержни. Их применение не столь распространено на постсоветском пространстве, чем скажем в той же Америке или Японии.

2

  • Для изготовления прутьев используют стеклопластик или базальтовое волокно. Последний вариант характеризуется повышенной прочностью, но и стоимость данной  арматуры под фундамент стоимость  дороже стеклопластикового аналога.
  • Такие изделия подходят для напряженного, ненапряженного и преднапряженного армирования различных конструкций. Выпуск продукции осуществляется в бухтах или стержнями. Они, как и изделия металлопроката, могут иметь периодический и гладкий профиль.

Традиции или новаторство

Для того, чтобы определиться в выборе между металлическими и композитными изделиями, можно сравнить их положительные качества и обратить внимание на минусы.

Плюсы установки металлической арматуры под фундамент

  • Упругость. Таким стержням можно придать любую форму прямо на строительной площадке.
  • Возможность проведения сварных работ. Соорудить каркас под заданные размеры не составит труда.
  • Огнестойкость. Изделия не деформируются и не теряют своих первоначальных характеристик даже под длительным воздействием открытого огня.
  • Доступность. Приобрести изделия металлопроката легко вне зависимости от региона страны.

Плюсы композитных стержней

  • Малый вес, что позволяет снизить дополнительную нагрузку на фундамент. Следовательно, и транспортировка изделий и погрузочно-разгрузочные работы проводятся без затруднений.

  • Не подверженность воздействию коррозии, щелочи, солей и кислот.
  • Низкая теплопроводность, а значит отсутствие мостиков холода.
  • Долгий срок службы от 50 до 100 лет.

Минусы металлических стержней

  • Подверженность разрушения от коррозионных процессов.
  • Значительный вес. В некоторых случаях данный фактор имеет решительное значение.

Минусы композитных стержней

  • Высокий модуль упругости. Чтобы создать криволинейный элемент необходимо обратиться в производственный цех.
  • Невысокий уровень огнестойкости. Конечно, это не поддерживающий горение материал, однако под воздействием высоких температур стержень размягчается, что негативно сказывается на прочности конструкции.

Выбор между этими материалами остается за застройщиком. Что касается цены арматуры на фундамент, то разница здесь не существенна. Учитывая стоимость продукции, транспортировку, затраты на установку – сэкономить за счет какого-либо вида арматуры не получится.

Диаметр арматуры

Требуемая прочность фундамента достигается за счет бетонной марки и правильно подобранного диаметра стержней. Самым надежным, но и более затратным вариантом послужит продукция с максимально возможным диаметром.

  • Обычно для работ подбираются прутья толщиной 8-12 мм. Данного показателя вполне достаточно для возведения строений с высокой степенью нагрузки. Но если планируется обустройство основы на небольшой глубине, то такой перерасход материала не обоснован.

  • При расчетах можно руководствоваться следующей пропорцией: сечение арматуры должно быть равно 0,1% от площади фундамента.
  • Одним из рациональных способов является подбор толщины арматуры исходя из ее расположения. Для продольного расположения берутся изделия диаметром в 10 мм при максимальной длине 3 м. В таком случае поперечные пруты могут иметь диаметр 6-8 мм.
  • Если планируется использовать арматуру большей длины, то есть свыше 3-х м, то тогда рекомендуемый диаметр будет равен 12 мм. Следовательно, поперечно расположенные стержни могут быть толщиной 8-10 мм.
  • Касательно композитных материалов следует сказать, что диаметр стеклопластиковых прутьев равный 6-8 мм аналогичен диаметру металлопрокатной продукции в 8-12 мм соответственно. Для замены стальных прутьев толщиной 6-8 мм композитным материалом берутся изделия диаметром 4-6 мм.

Расчет арматуры под фундамент

Чтобы не пришлось приостанавливать строительство при нехватке армирующего материала, а заодно и не доплачивать за вторую доставку необходимо нарисовать схему фундамента и рассчитать количество стержней.

Для наглядного примера возьмем дом 9 на 12 м с двумя несущими стенами длиной 9 и 6 м. Строение будет возводиться на основании ленточного типа. Как правило, для такой схемы используется прут диаметром 12 мм. В продольном расположении помещаются 4 штуки.

  • Сначала высчитывают периметр здания: (9+12)*2=216 (м).
  • К результату прибавляют длину основы под несущие стены: 216+9+6=231 (м).
  • Полученную длину умножают на количество прутьев: 231*4=924 (м).
  • Если не получилось приобрести стержни необходимой длины, то в расчет принимают дополнительные метры арматуры для перевязки, где нахлест должен составлять не менее 1 м.
  • Допустим, в проекте предусматривается одно соединение на продольных прутьях, тогда количество армирующих стержней по схеме умножается на количество стен. В итоге должно получиться: 4*6=24 (м). Полученный результат прибавляет к предыдущему значению: 924+24=948 (м).
  • Теперь рассчитаем гладкоствольную арматуру, необходимую для поперечной укладки, где ширина ленточного фундамента будет равняться 0,5 м. За шаг между перекладинами примем 0,3 м.
  • 231/0,3*0,5=385 (м).
  • Учесть все обрезки и нахлесты в предварительных расчетах довольно сложно. Поэтому специалисты рекомендуют к итоговому результату прибавить 10%.

Устройство арматуры под фундамент

Не погружаясь глубоко в расчеты и физико-технические характеристики используемых материалов при возведении фундамента можно сказать следующее:

  • бетон обладает высокой устойчивостью на сжатие, но малой устойчивостью на растяжение, в то же время стальные и композитные изделия спокойно выдерживают большие нагрузки на растяжение;
  • нижняя часть основания строения принимает силы растяжения, а верхняя – нагрузки на сжатие. Таким образом, объединяя армирующие элементы и бетон, удается добиться оптимального соотношения по устойчивости к различным видам воздействия;

Исходя из вышеизложенных тезисов, можно сделать вывод, что в армировании нуждается только нижняя часть основания. Но, здесь следует учитывать помимо нагрузок, производимых стенами зданий и другими конструкционными элементами, влияние на устойчивость силами морозного пучения грунта.

Особого внимания требуют углы. Именно на эти точки воздействуют максимальные нагрузки, поэтому экономить на материале нельзя ни в коем случае.

Несколько полезных советов

  • Продольно расположенные прутья берутся диаметром 8-12 мм. Чем выше показатели периметра стоящегося здания, тем больше должен быть диаметр. Для лучшего сцепления с бетонной массы лучше приобретать изделия с ребристой поверхностью.
  • Прутья не должны лежать на дне траншеи, располагаться близко к поверхности (но и сильно не углублять) или соприкасаться со стенками опалубки. Их необходимо надежно «спрятать» в толще бетона.
  • Поперечно и вертикально расположенные изделия несут меньшую нагрузку. В связи с чем для таких работ применяют гладкую продукцию меньшего диаметра (6-8 мм).

Арматура под фундамент своими руками. Этапы работ

Для данного процесса понадобиться минимальный набор:

  • непосредственно сама арматура;
  • вязальная проволока;
  • вязальный пистолет либо плоскогубцы;
  • время и терпение.

Этапы работ

  • В подготовленную опалубку, стенки которой надежно защищены гидроизоляционным материалом, засыпается слой песка. Подложка увлажняется и трамбуется. Поверх нее укладывают куски битого кирпича или камня. Они послужат опорой для стержней и не позволят им соприкасаться с дном. Расстояние между стенками опалубки и армирующим каркасом должно быть не менее 5 см.

  • Чтобы добиться максимальной прочности и надежности конструкции используют стержни максимальной длины. Таким образом, удастся избежать большого количества соединений, а заодно и снизить расход материала за счет отсутствия нахлестов.
  • Для стандартного основания шириной не более полуметра достаточно 4 продольных элементов, расположенных в 2 ряда (по 2 штуки сверху и снизу). Использование по 3 или 4 изделия актуально при более широком фундаменте либо при возведении дома на слабонесущем грунте.
  • Стержни вбиваются в вертикальном положении в землю, к ним привязывают нижний горизонтальный ряд арматуры. Посредством специально пистолета производится связка элементов. Вязальный крючок ускорит и облегчит весь процесс работ. Количество витков определяется путем опыта – в итоге должен получиться тугой узел.

  • При небольшом объеме работ используют обычны плоскогубцы. Проволоку длиной примерно в 30 см сгибают пополам так, чтобы с одной стороны образовалась петля. Обхватив отрезком проволоки два связываемых прутка, второй конец проволоки продевается в проушину. Затем оба конца вращательными движениями прокручиваются несколько раз, затягиваясь плотно в узел. Здесь важно не переусердствовать и не срезать проволоку в точке соединения.
  • Скрепление металлических элементов можно осуществить сварочным аппаратом. Такой способ позволит быстро и надежно объединить их в единую связку. Однако прочность может сыграть против. Во время морозов грунт начинает «ходить» и фундаменту приходится подстраиваться под него.
  • Проволока как раз и обеспечивает необходимый зазор для растяжения. К тому же перед сварными работами следует убедиться, что изделие металлопроката имеет маркировку С. Другие изделия просто потеряют часть прочности в точках соединения.
  • После нижних горизонтально расположенных прутьев переходят к верхнему ряду. Он должен располагаться в 50-60 мм от края траншеи вне зависимости от глубины заложения фундамента.
  • Углы армируются с использованием Г и П-образных усилений. Нельзя просто в таких точках наложить двойной ряд стержней. Угловое примыкание должно быть максимально прочным, этого можно добиться путем добавления дополнительных поперечных и вертикальных элементов. Те же правила применяются при обустройстве Т-образных перекрестий (места вхождения внутренних несущих стен во внешние капитальные стены).

Использование арматуры в сооружении бетонных конструкций – прием не новый. Однако лучше такой технологии светлые умы придумать еще не смогли. Желая предохранить основание дома от разрушения, не пренебрегайте данными работами, продлите эксплуатацию дома на более длительный срок.

Арматура под фундамент видео

Армирование фундамента: как правильно уложить арматуру

Ленточный фундамент является одним из самых распространенных видов основания для дома. В процессе его возведения большое значение уделяют армированию опалубки. Арматура позволяет увеличить прочность основания и его устойчивость к растягиванию. Данная статья поможет разобраться и понять, какая нужна арматура для ленточного фундамента и на какие детали обращают внимание, чтобы он прослужил долгие годы.

Требования к бетону

После выбора типа фундамента многих волнует вопрос, каким должен быть бетон, его состав и оптимальные пропорции, чтобы произвести качественную заливку основания. Строитель также должен обратить внимание на:

  • количество этажей будущего дома;
  • вес здания;
  • тип грунта;
  • уровень подземных вод и промерзания почвы.
Требования к бетонуБетон для фундамента

Большое значение уделяют качеству бетонного раствора. Любая марка бетона состоит из четырех компонентов:

  1. Цемент. Основная составляющая бетона, которую лучше приобретать в проверенных строительных магазинах. У цемента есть срок хранения, поэтому покупать его про запас не рекомендуется. Для заливки ленточного фундамента часто выбирают цемент или портланцемент марки М400.
  2. Песок. Специалисты рекомендуют использовать песок, в составе которого есть как крупные, так и мелкие частички. Лучше всего выбирать речной песок с небольшой примесью карьерного. Фракция песка под фундамент составляет 2 – 2,5 мм.
  3. Щебень. При строительстве небольших зданий используют гранитный щебень средней фракции от 20 до 40 мм.
  4. Вода. Нужно использовать чистую питьевую воду. Вода с высоким содержанием солей и сульфатов снизит качество бетонного раствора.

Если есть необходимость увеличить свойства бетона, часто добавляют пластификаторы. Такие химические добавки способны повлиять на затвердевание, прочность и текучесть массы. Соотношение пластификаторов в бетонном растворе составляет 0,2-0,3%.

Требования к арматуре

Чтобы понять важность установки арматуры необходимо разобраться, что такое армирование.
Оно предназначено для увеличения прочности и надежности фундамента. В процессе эксплуатации основание подвергается нагрузкам:

  • от самого здания;
  • при движении грунтов;
  • от морозного пучения.
Арматура для строительстваАрматура для фундамента

От этих нагрузок верхняя часть основания испытывает нагрузку на сжатие, а нижняя на растяжение. Как раз в эти части строители всегда улаживают арматуру, которая берет на себя часть этих нагрузок.  При выборе арматуры для фундамента обращают внимание на:

  • диаметр прутьев;
  • устойчивость к коррозии;
  • необходимость сваривания;
  • устойчивость к отрицательным температурам.

Специализированные магазины предлагают арматурные прутья диаметром от 5 до 32 мм с ребристой и обычной гладкой поверхностью.
Ребристые создают лучшее сцепление с бетоном, поэтому их используют как главные элементы. Гладкая арматура выполняет функции дополнительного элемента и устанавливается на зоны не подверженные растяжению.

Для армирования фундамента нужна ребристая арматура диаметром в 8-16 мм и гладкая в 6 мм.

В строительстве фундамента чаще всего используют ребристую арматуру класса А3 (А400). При покупке можно увидеть разную маркировку элементов. Буква «К» в маркировке означает, что прутья покрыты специальным антикоррозийным составом, а буква «С», что стержни можно сваривать.

Арматура 16 ммДля армирования фундамента нужна ребристая арматура диаметром в 8-16 мм

Требования к армированию

Чтобы провести качественное и надежное армирование фундамента необходимо придерживаться некоторых правил:

  1. Совершайте покупку прутьев в специализированных магазинах, которые могут предоставить сертификаты качества на продукцию.
  2. Сцепленные между собой прутья не должны деформироваться во время заливки бетонной смесью.
  3. Для соединения арматурных элементов лучше использовать ручной способ вязки вместо сваривания стержней.
  4. Кроме того, в строительных документах и нормах для железобетонных конструкций описаны допустимые расстояния между арматурными стержнями:
  • не больше 40 см для продольных прутьев;
  • не больше 30 см для поперечных стержней;
  • не меньше 25 см для элементов расположенных вертикально.

По мнению специалистов, диаметр арматуры для ленточного фундамента должен составлять:

  • для легких домов на устойчивой почве подходит диаметр от 8 мм;
  • для сыпучих и пучинистых грунтов и тяжелых построек от 12 мм.
Армирование фундаментаТребования к армированию фундамента

Расчет количества и диаметра арматуры

Во время расчета необходимого диаметра арматуры используют показатель ширины и глубины ленточного фундамента. Если ширина фундамента достигает 50 см, а его глубина – 100 см, тогда площадь сечения ленты фундамента составит:

  • 50 см Х 100 см = 5000 см2.

Согласно нормативным документам, площадь сечения арматуры должна быть не меньше чем 0,01% основания, а значит:

  • 5000 см2 Х 0,01% = 5 см2.

Полученный результат находим в специальной таблице для расчета диаметра арматурных стержней. Получается, что для основания дома с такой шириной и глубиной можно использовать:

  • 6 стержней диаметром 10 мм;
  • 8 стержней диаметром 9 мм;
  • 3 стержня диаметром 14 мм.
  • Стоит учитывать, что если длина фундамента больше 3 метров, тогда 12 мм – это минимальный допустимый диаметр для использования.

Подсчет количества арматуры проводят самостоятельно в зависимости от схемы армирования.

Расчет количества арматурыРасчет количества и диаметра арматуры

Некоторые усиливают основание четырьмя прутьями, другие используют шесть. Отличается также армирование углов. Кто-то совершает их Г-образными хомутами, возможно также П-образные схемы и различные вариации.

Чтобы узнать количество продольных элементов, при подсчете высчитывают периметр дома, к нему добавляют показатели стен, которые размещены над лентами фундамента. Полученное число умножают на запланированное количество продольных стержней  находящихся на одной ширине ленты.

Правила армирования ленточного фундамента

Арматурные прутья различаются не только по классу и внешнему виду, они также различаются по своему назначению:

Рабочая продольная (горизонтальная)

Стержни, которые расположены вдоль основания и воспринимают на себя основную нагрузку от факторов сжатия и растяжения. Чтобы увеличить прочность фундамента их устанавливают в нижнюю и верхнюю часть ленты. Диаметр элементов нижнего армирования должен быть больше диаметра верхних прутьев.

Поперечная монтажная

Она устанавливается для связывания между собой отдельных верхних или нижних рабочих стержней. Обеспечивает целостность рабочих элементов и распределяет между ними нагрузку.

Правила армирования ленточного фундаментаСхема типового армирования ленточного фундамента

Вертикальная

Устанавливается вертикально и соединяет между собой верхнюю и нижнюю продольную арматуру. Правильное армирование ленточного фундамента использует все эти виды прутьев. Только вместе они обеспечат целостность арматурной конструкции и равномерно распределяют нагрузку.

Как правильно армировать фундамент?

Расстояние между прутьями и поверхностью фундамента должно составлять 5 см. Основную нагрузку на себя берут горизонтальные прутья,  поперечные только соединяют каркас в единое целое. Нижний слой прутьев улаживается на специальные подставки.

Большое значение уделяют армированию углов. В этих местах стержни не просто соединяют, а используют для этого отдельные изогнутые Г- или П-образные хомуты. На углах прутья устанавливают чаще и плотнее чем в самом основании.
Армирование свайно-ленточного фундамента ничем не отличается от армирования обычного ленточного основания.

Главные ошибки армирования фундамента:

  • армирование углов не хомутами, а обычным перекрещением прутьев;
  • расположение стержней в середине фундамента;
Вертикальное армированиеВертикальное армирование фундамента
  • когда в углах фундамента находится только два согнутых стержня;
  • неравномерное расположение арматуры по всему основанию.

Как вязать арматурную сетку самостоятельно

Перед началом работ лучше ознакомится с правилами вязания арматуры. Для этого процесса приобретают вязальную проволоку и крючок. Такая проволока хорошо гнется, а средний ее диаметр достигает 1,2-1,3 мм. Крючок можно приобрести в строительном магазине или сделать самостоятельно. Для вязки используются прутья длиной в 5-6 метров. Технология вязания для всех фундаментов одинаковая, а если диаметр прутьев больше 25 мм, тогда стержни соединяют с помощью сварки.

Вязание арматуры можно совершать в удобном для работы месте, потом поместить её в опалубку, а после устанавливать хомуты по углам основания. Чтобы вязание происходило удобней, не используйте слишком длинные отрезки проволоки. Откусите 20 см металлической нити и сложите её вдвое. Нахлест арматурных прутьев при связывании достигает 2 см.

Вязание арматуры при помощи специального приспособления

Кроме обычных крюков строительный рынок предлагает множество дополнительных приспособлений и инструментов, чтобы не только ускорить процесс вязания арматуры, но сделать это надежно и прочно:

Пистолет для вязки арматуры

Значительно сокращает трату времени на связывание прутьев. Потребуются дополнительные траты на инструмент, зато он обеспечит более надежную затяжку проволоки. В пистолете проволока находится в специальном барабане, который легко заменить. Однако он имеет вес в 2-3 кг и не всем строителям удобно с ним работать.

Пистолет для вязки арматурыПистолет для вязки арматуры KW- 0041

Полуавтоматический и автоматический крюк для вязки арматуры

Специализированные инструменты, которые значительно сокращают время сборки арматурного каркаса для фундамента. Вязку стержней можно производить с помощью обычных пассатижей. Некоторые строители в домашних условиях используют шуруповерт, в который вставляют согнутый гвоздь.

Вязка арматуры — важный этап при заливке ленточного фундамента и на качественных инструментах лучше не экономить.

Как вязать армированную сетку в траншее

Вязать арматурный каркас в траншее сложнее, чем на свободной территории. Лучше заранее продумать схему соединения элементов, чтобы в дальнейшем не тратить время на переделку работы. Приобретите в специализированном магазине фиксаторы для арматуры. Они расположат сетку выше опалубки и обеспечат равномерное нанесение бетонного раствора на всю арматуру.

Работать в траншее одному человеку не удастся, при такой работе нужен помощник. В начале, в траншею вбиваются вертикальные прутья, к ним крепится горизонтальная рабочая арматура. В конце приступают к упрочнению углов основания.

Сваривание арматурыСваривание арматуры для армирования

Сваривание арматуры для армирования

Сварка арматурных элементов быстрее в сравнении с вязанием прутьев, однако, она значительно снижает прочность металлического каркаса. После сварки прутья становятся более хрупкими, что влияет на качество ленточного основания. Если возводится тяжелое здание в несколько этажей, а местность имеет проблемный грунт, лучше отказаться от такого способа соединения арматурных стержней.

Для сваривания арматуры необходимо приобрести специальные стержни класса А500 и дополнительной маркировкой «С». Сварка арматуры может происходить разными способами:

  • контактным;
  • ванным;
  • стыковым;
  • контактно-точечный.
  • Если арматура сваривается контактным путем очень важно контролировать силу тока, от которой зависит качество шва.

Практические советы

Армирование кирпичных стен укладывается на раствор между кладками кирпича. Процесс работ начинают с самого низа. Особое внимание уделяют дверным и оконным проемам, так как в них часто возникают трещины. Отдельные элементы арматуры можно соединять вязальной проволокой.

«Как армировать газобетонные блоки?»

Армирование газобетона производят арматурной сеткой. Для расположения арматуры проделайте в блоках пазы штраборезом. Канавы очищают от мусора и укладывают арматуру связанную специальным крючком. После укладки арматуры пазы заливают цементным раствором.
Правильное угловое армирование должно защитить фундамент от трещин и обеспечить сопротивляемость основания силам растяжения и сжатия. Жесткость соединения обеспечивается как способом вязки, так и свариванием. Качественную прочность угловому основанию создают П- и Г- образные хомуты.

тонкости и нюансы, инструкция по шагам, выбор материалов и инструментов

Каждый из нас мечтает, чтобы дом для проживания был не только теплым, но и теплым, устойчивым и надежным. Чтобы этого добиться, необходимо обратить внимание на качество установленного фундамента. Так, укладка арматуры в ленточный фундамент способна увеличить его износоустойчивость и другие основные его качества на 60 – 70%.

Рассмотрим процедуру укладки арматурной сетки более подробно на примере наиболее популярного, а также востребованного типа цоколя – ленточного фундамента.

Ленточный тип основания

Для начала необходимо более подробнее остановиться на особенностях ленточного фундамента.

Он имеет вид «ленты», нанесенной вдоль всего периметра здания. Основной материал для нее – раствор бетона.

Рассмотрим основные его характеристики:

  • Простота установки
  • Минимальный срок проведения работ
  • Экономия денежных средств благодаря ручной работе без использования специализированной техники
  • Весь процесс строительства не требует работы с большим количеством сырья
  • Длительный срок эксплуатации (срок использования может достигать 100 лет)

Зачем необходимо проводить укрепление фундамента арматурной сеткой

Многие считают бетон самым крепким и прочным строительным материалом. Однако на самом деле этот материал достаточно хрупок.

  • Он может разрушиться из-за сдвига земной коры.
  • Подвержен влиянию влаги, которая может привести к постепенному разрушению.
  • С течением времени основные части, входящие в состав раствора, могут начать осыпаться.

Для предотвращения преждевременного разрушения и утраты крепости бетона необходимо проводить его укрепление путем наложения арматурной сетки. Укладка арматуры ленточного фундамента производится достаточно легко. Провести строительные работы самостоятельно могут практически все. В данном случае от строителей не требуется наличие специально образования или необычных навыков.

Особенности проведения укладки

Необходимо ознакомиться с основными особенностями установки:

  • Для работы необходимо использовать крепкие прутья из стали. Оптимальный диаметр – 1,2 см
  • Обращайте особенное внимание на работу в углах и на стыках фундамента. Очень важно соблюдать правильную технологию работы в этих местах. Ее нарушение приведет к дальнейшему разрушению всей конструкции.
  • Вязка арматуры ленточного фундамента производится следующим способом:

– за вертикальные прутья необходимо закрепить прутья, уложенные внахлест и по диагонали на горизонтальной поверхности сетки.

  • Внутри углов и на стыках должно появиться пересечение прутьев.
  • Прутья должны быть хорошо натянуты вдоль всего периметра здания.
Ленточный фундамент

Ленточный фундамент

Основные нюансы работы

Также при работе необходимо учитывать основные свойства арматурной сетки.

  • Материал бетон легко подвержен деформации и разрывам. Для его устранения применяют укрепление основания путем армирования.

Таким образом, достигается высокая прочность в углах, пересечениях и сгибах цоколя.

Снижается вероятность возникновения разрывов.

  • Чтобы основание имело повышенный уровень крепости на срезах, рекомендуется проводить процедуру вертикального его укрепления.
  1. металлические прутья имеет функцию поддерживающих основание стоек
  2. шаг установки вертикальной арматуры – не менее 50 см
  • Чтобы сетка не портилась и не разрушалась под воздействием окружающей среды, необходимо провести процедуру ее укрепления.

Для этого материал погружается в раствор бетона.

Нижняя часть вещества обрабатывается бетоном на 70 см, верхняя – на 6 см.

  • При проведении процедур можно использовать несколько слоев материала. Для его укрепления применяют не менее 3-4 прутьев на каждом слое.
  • Для достижения эффективного результата используются материалы с международной маркировкой А-Ш.
  • Количество материала обычно измеряется в тоннах. Для его расчета необходимо предварительно произвести замеры по необходимой толщине и длине сырья. Арматура для основания

    Арматура для основания

  • Расчёт арматуры для ленточного фундамента производится с учетом особенностей грунта, несущей конструкции здания и степени нагрузки и давления на основание.
  • При работе используются 2 вида сырья:

Правильный выбор материалов

  1. вспомогательные прутья
  2. основные
  • Правильный выбор диаметра сечения зависит от особенностей климата, требуемой величины нагрузки, уровня давления, технических характеристик материала (обычно он колеблется в районе 1-2 см)
  • Для связывания и закрепления элементов необходимо использовать вспомогательные прутья. Средний размер е толщины может достигать от 0,5 до 1 см
  • Вертикальные материалы устанавливаются 2 способами:
  1. вбиваются в грунт
  2. монтируются в жесткую поверхность основания

Проведение работы

Установка укрепляющего покрытия состоит из следующих основных этапов:

  1. Подготовительная работа
  2. Опалубка
  3. Обвязка арматуры ленточного фундамента
  4. Укладка ее непосредственно в основание

Используемые инструменты

Армированный фундамент

Армированный фундамент

Для проведения работы нам потребуются следующие строительные материалы:

  • Стержневые прутья. Диаметр – до 1,4 см. оптимальное количество – от 4 до 8. Для достижения наибольшей прочности рекомендуется использовать не менее 8 прутьев.
  • Проволока. Из нее необходимо изготовить обвязывающие перемычки. Они размешаются вдоль периметра цоколя по всей его ширине. Шаг арматуры ленточного фундамента составляет не менее 50-70 см

Все инструменты должны иметь ровную поверхность, не иметь повреждений и сколов. Необходимо их предварительно обработать специальным раствором, предотвращающим коррозию.

  • Проволока для соединения. Диаметр ее составляет от 1 до 1,2 см. ее используют для соединения стержней (продольных и поперечных)
  • Специализированная скоба для вязки. Выполняет связывающую функцию проволоки. Однако обладает наилучшими характеристиками.
  • Специальный крюк для вязания сетки. Его можно выполнить своими руками или приобрести специальный электрический инструмент.
  • Из профессиональных инструментов можно выделить специализированный пистолет для связывания прутьев.
  • Оборудование для сварки. Используется в случаях, когда необходима дополнительная жесткость материалам.
Ленточное основание с арматурами

Ленточное основание с арматурами

Проведение работы

  1. Подготовка участка. Разметка территории. Очистка фундамента от пыли, загрязнений, мусора.
  2. Расчет силы нагрузки на материалы. Определение количества используемого сырья.
  3. Выбор количества материалов, типа, размера сырья.
  4. Проведение опалубочных работ. Опалубка производится при помощи деревянных щитов. Закрепить их на земле и придать устойчивость можно, закрепив их специальными колышками из древесины или металла. Опалубочные щиты устанавливаются в вырытую траншею.
  5. Для укрепления конструкции можно провести систему дренажа. Она состоит из слоев щебня и песка. Слои следует хорошо утрамбовать. Высота их не должна превышать 10 см.
  6. Внутри траншеи на расстоянии 2 м друг от друга устанавливаются вертикальные металлические пруты. Укрепить их можно раствором бетона и заглублением в грунт.
  7. Проведение связывания арматурной сетки.
  8. Закрепление сетки на металлических вертикальных прутьях.
  9. Ячейки сетки должны быть установлены на расстоянии не менее 5 см от стенок фундамента. Это предотвратит их преждевременное ржавление и коррозию.
  10. Все элементы строительства должны быть установлены равномерно с соблюдением горизонтального и вертикального уровня. Для достижения прочности необходимо укрепить сетку обломками кирпичей.

Расход материала

Очень важно правильно рассчитать необходимое количество строительного сырья.

Оно зависит от общей площади ленточного фундамента, площади здания.

При средней площади основания в 36 кв.м рекомендуется использовать прутья с сечением 1,4 см. В данном случае потребуется 30 м сырья для 1 уровня сетки: 24 м арматуры по всему периметру цоколя, 6 м – для внутренней отделки.

Если используется 4 уровня сетки, то потребуется 120 м стройматериала: 100 м сырья на периметр, 20 м – на внутренние отделочные работы.

  • Средний шаг установки – 50 см
  • Приемлемая ширина ленты – 30 см

Проведение предварительных расчетов не потребуется, если приобрести композитный тип арматуры.

Своевременное армирование ленточного фундамента позволяет укрепить его и придать ему долговечность и прочность. При проведении работ необходимо производить предварительные расчеты и следовать основным этапам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
