Яковлев Р.Н. Универсальный фундамент. Технология ТИСЭ.

Artiznov , 25 декабря 2007 в 07:27

#1

Дофига весит. Не пробовали в djvu загнать? Тут на сайте есть конвертер в djvu. Пакет картинок сильно сжимает.

KonGo , 25 декабря 2007 в 12:00

#2

Безлимитный интернет развращает)))

rus22 , 27 декабря 2007 в 11:17

#3

Книга классная Советую всем застройщикам обязательно
и нетолько застройщакм ОЧЕНЬ МАЛО ВОДЫ в основном дельная инфа
Еще есть Новые методы строительства ТИСЕ.Tehnologiya TISE. порыскайте в нете она весит около 6МБ

rus22 , 27 декабря 2007 в 11:22

#4

Кстати она в ДЖВЮ
Просто внутри в кноце книги много цветных фото содержательных

Влад , 28 декабря 2007 в 12:46

#5

ИМХО Из серии "как построить дачный домик на садовом участке". Я разочарован...

baqlin , 20 мая 2008 в 17:25

#6

дофига весит, админ меня не поймет 🙁

перл , 28 августа 2008 в 11:05

#7

Книжка полная туфта. Всё в общем и все должны иметь авиационно-инженерное образование. Только представьте себя как вы сидя на участке выводите алгоритмы. Фантизий тоже много.

t0rped0 , 09 апреля 2010 в 22:01

#8

Рисуночки уматные, детям должно понравиться... 🙂

t0rped0 , 09 апреля 2010 в 23:21

#9

И рекомендации не всегда правильные даются, в том числе по армированию столбчатого фундамента (по-моему его вообще невозможно нормально заармировать ввиду маленького диаметра столбчатой части)и выборе высоты рандбалок.
Кстати площадь поверхности среза в фундаменте составляет 2140см^2, а значит несущая способность на срез порядка 14тонн (для бетона В12,5). Так что нечто небольшое и не тяжёлое действительно можно построить на нём.

Varj , 04 октября 2011 в 13:34

#10

Огромное спасибо, очень кстати, книга имеет много простых и доходчивых понятий о фундаментах мелкого заглубления и самое важное описание возможных ошибок и дефектов фундаментов.

Универсальный фундамент Технология ТИСЭ - Яковлев Р.

Разработанное автором оборудование ТИСЭ охраняется патентами на изобретение. Производство и реализация оборудования ТИСЭ без лицензионного договора ЗАПРЕЩЕНО ЗАКОНОМ "О промышленной собственности РФ"

Также в книге подробно описано возведение заглубленного фундамента повышенной несущей способности по технологии ТИСЭ с применением фундаментного бура ТИСЭ–Ф, разработанного автором. Простота технологии, незначительные затраты труда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать технологию ТИСЭ как перспективную в этой области строительства.

В этой книге приведена обзорная информация о грунтах, основаниях и фундаментах, возводимых в условиях индивидуального строительства. Анализ наиболее распространенных типовых фундаментов дается в простой и доступной форме, понятной застройщикам, не имеющим специального образования.

В книге представлено подробное описание технологии ТИСЭ: возведения заглубленного фундамента повышенной несущей способности. Простота технологии, незначительные затраты труда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать его в качестве перспективного направления развития в этой области строительства.

Задача книги — помочь начинающим застройщикам разобраться в выборе оптимального фундамента, научить его самостоятельно принимать правильные решения в этом вопросе с учетом современного уровня развития строительных технологий.

В предлагаемой вашему вниманию книге подробно рассматриваются следующие вопросы:

• общие сведения о грунтах;

• нагрузки, испытываемые фундаментами, и расчет их несущей способности;

• столбчатые и столбчато–ленточные фундаменты;

• поведение фундаментов в различных условиях эксплуатации;

• причины проседания и разрушения фундаментов;

• восстановление фундаментов.

Книга будет полезна не только новичкам в строительстве и профессионалам, но также архитекторам и проектировщикам индивидуального жилья, работающим по иным строительным технологиям.

Фундамент ТИСЭ своими руками для загородного дома


В наше время ударными темпами идет загородное строительство, дачные поселки растут как грибы после дождя. Строительные технологии сегодня на высоте, благодаря им процесс постройки упрощается, и улучшается.

Так же используются перспективные методы, как новые, так и порой забытые старые. Хорошо позабытый, старый фундамент по технологии ТИСЭ отличается от традиционных тем, что в нем сваи в землю не вколачиваются, а как бы «вырастают» из нее. Многие сравнивают такую технологию с «забитыми гвоздями, только шляпкой вниз». И благодаря расширению снизу, никакие силы пучения дом вытолкнуть из земли не смогут – это идеальный вариант для проблемных грунтов с плывунами, и ощутимыми сезонными деформациями. В чем еще плюсы фундамента.

Неспроста такой фундамент гордо был наречен, как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить дома любой сложности, и на почти любом грунте, кроме скал. Причем довольно солидные дома — двухэтажные и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.

И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для данного вида.

Первым делом снимается плодородный слой земли и привозится песок. Устанавливается обноска и размечается положение будущих столбов. Хотя, справедливости ради стоит отметить, что некоторые умельцы плодородный грунт не снимают и в последствии об этом не жалеют: ведь ростверк в таком фундаменте делается висячий и полы дома контактировать с грунтом не будут. Тем более, если сделать их качественными.

Строительство такого фундамента – процесс достаточно трудоемкий. И здесь важно оптимизировать свои силы. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения. Так значительно экономится время на переоборудование бура. А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений.

Автор решив строить свой загородной дом, выбрал фундамент ТИСЭ за его свойства противостояния вибрации, потому как рядом проходит железная дорога и следует позаботится о безопасности дома.

Материалы: цемент, песок, гравий, рубероид, арматура, доска, брус.

Инструменты: бур, бетономешалка, лопата, ножовка, болгарка, нож, молоток.

Сначала автор дает нам ознакомится со схемами заливки данного фундамента.


Производит разметку участка и отмечает колышками место для бурения.

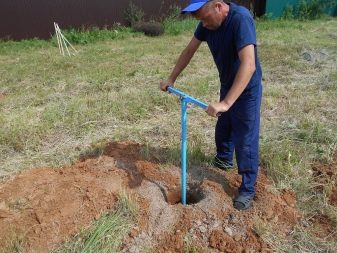

Далее бурит скважины по намеченным местам.

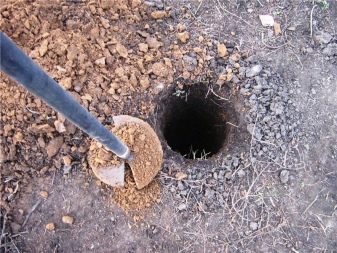

Получается вот такая скважина.
Что бы уберечь проделанное отверстие, вставляет туда рубероид на всю длину.

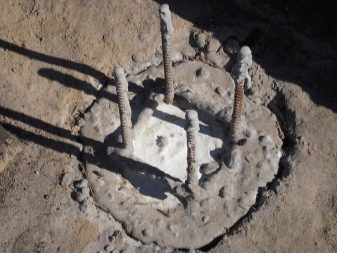

При заливке используется арматура, на всю глубину скважины.
Самое главное чтобы штыри торчали от нулевого уровня не менее 25 см.
Для устройства гидроизоляции столбы обмазываются битумной мастикой.

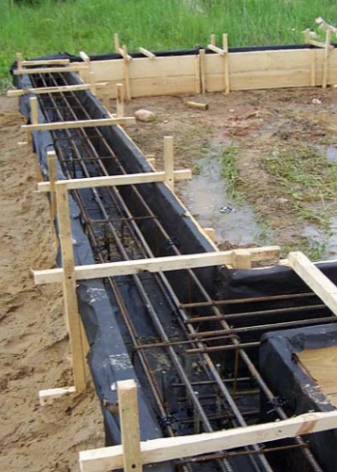

Далее из досок и брусков строит опалубку.
Внутрь опалубки укладывается арматура.

Заливает цементный раствор.


И не ранее чем через 2 недели можно будет снять опалубку.

А строительство разрешается начинать не ранее чем через месяц со дня заливки.
Вот и готов фундамент ТИСЭ, чем он очень доволен. Вполне можно сделать данный фундамент самостоятельно и при этом сэкономить денег.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

недостатки оснований, технология строительства фундаментной свайной конструкции своими руками, работа буром и тонкости расчета

Одним из типов свайного или свайно-ростверкового фундамента является основание, выполненное по технологии ТИСЭ. Его отличительной характеристикой является то, что к окончанию сваи утолщаются и принимают форму купола, благодаря чему свайные фундаменты можно применять на пучинистых грунтах.

Особенности

Фундамент ТИСЭ не зря называют универсальным, он предназначен для различных почв, исключением являются лишь скалы. Постройка может иметь несколько этажей и железобетонное перекрытие, но на прочность и надежность конструкции это никак не повлияет. Но это не значит, что у него совершенно нет недостатков.

Отлично зарекомендовала себя данная конструкция на высокопучинистых грунтах, на которых другие типы фундаментов через несколько лет трескаются. Фундамент ТИСЭ уместно применять на территориях, расположенных вблизи с железнодорожными путями или же магистралью грузовых автомобилей. Обычный столбчатый фундамент при вибрациях рушится, а для основания ТИСЭ они совсем незаметны.

Расчет фундамента надо начинать с тщательного изучения и анализа участка. После этого выполняется разметка территории и ее бурение. Для этого применяется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи можно углублять максимум на глубину 2,20 метра. Против основания ТИСЭ отзывов практически нет, все владельцы остались довольны своим выбором.

Плюсы

Как утверждают профессионалы, фундамент, возведенный по технологии ТИСЭ, имеет огромное количество преимуществ:

  • Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент. При установке уменьшается масштаб земляных работ и затраты бетона, к тому же не надо привлекать специальную технику.
  • Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
  • Работы по обустройству не займут много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому даже мастер-самоучка сможет быстро установить его.

Специалисты также отмечают тот факт, что на возведенной постройке можно без трудностей проводить коммуникации, и это еще одно неоспоримое преимущества основания.

Минусы

Как и у любой продукции, у конструкции, возведенной по технологии ТИСЭ, есть и несколько недостатков:

  • Такое основание нельзя построить на илистой или обводненной почве. При высоких нагрузках сваи прогибаются и повреждаются.
  • Необходим ручной труд – на твердых и каменистых участках бурение сделать сложно, также появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
  • Нельзя сделать подвал под всю площадь дома.
  • Надо выполнять широкую отмостку.

Учитывая все характеристики фундамента, сделанного по технологии ТИСЭ, можно с уверенностью сказать, что он идеально подходит для частного строительства, к тому же является экономичным.

Расчет

Чтобы правильно рассчитать фундамент, надо определить нужное количество свай.

Для этого придерживайтесь следующей последовательности:

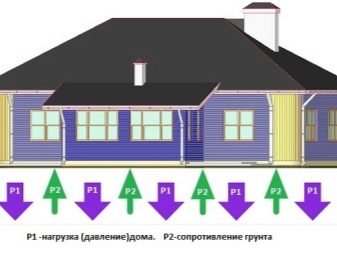

  • Высчитайте общую нагрузку на фундамент, учитывая проект сооружения. Надо учитывать вес конструкции с ростверком и всех стен, массу кровли, перекрытий и полов. Все эти показатели суммируйте и умножайте на 1,2, полученный результат умножьте на 1,3. Полученный результат и является показателем нагрузки на сваи.
  • После надо высчитать несущую способность буронабивной сваи. Для этого надо отправиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Работники отдела по таблице быстро высчитают и скажут вам максимальную нагрузку.
  • Скопируйте план фундамента проекта. Разделите максимальную нагрузку постройки на нагрузку свай. Таким образом вы узнаете необходимое количество столбов.
  • На копиях планах отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Так вы и получите фундаментный план, по которому сможете в дальнейшем работать.

В среднем для кирпичного дома или же постройки из ракушника на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных типов бетона (пено- или газобетон) – 2000 кг, а для деревянных и каркасных конструкций – 1800 кг. По этим показателям можно ориентироваться приблизительно.

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень. Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению. Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Специалисты рекомендуют заполнять одновременно несколько скважин.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Советы

Фундамент по технологии ТИСЭ можно применять для построек в несколько этажей и не переживать о том, что они просядут. Но помните, что дома средних размеров весом около 380 тонн на слабом грунте нуждаются в большом количестве опор ТИСЭ, что сделать самостоятельно очень сложно, но все же возможно.

Чтобы работы по возведению основания были выполнены быстро и качественно, надо учитывать следующие рекомендации:

  • Первым делом лучше пробурить цилиндрические части всех скважин, и только после этого расширять их. Такая последовательность сократит время на монтаж и демонтаж плуга бура.
  • Во время бурения затруднять работу могут камни. Маленькие автоматически попадут в накопитель, но большие придется доставать мотыгой. Поэтому если вам попался крупный валун, то начните бурение немного дальше. Допустимо смещение максимально на 500 см.
  • Если во время увеличения скважины начинает осыпаться грунт, как можно быстрее приступайте к бетонированию. Разбурили одну скважину – и сразу бетонируйте ее. Такую процедуру следует выполнять на песчаных грунтах и при повышенном уровне грунтовых вод.
  • Если участок с неровным рельефом, ростверк надо делать либо с переменной высотой сечения при маленьких уклонах, либо ступенчатым при больших уклонах.

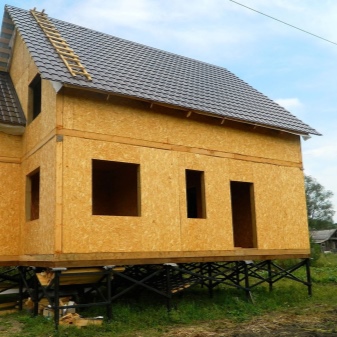

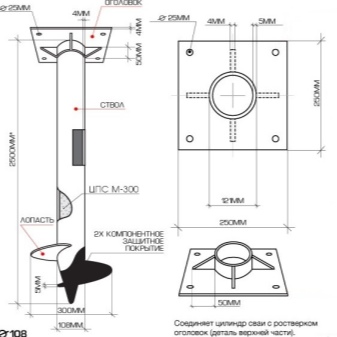

Не все сваи-основания ТИСЭ надо забивать в обязательном порядке. Технология винтовых свай дает возможность быстро возвести основание. Винтовые сваи работают как шуруп. Это труба из металла в диаметре 108 мм с винтовой лопастью. Лопасть имеет такую конструкцию, что при вкручивании в землю грунт становится плотнее. Полость бетонируется, а полученная опора имеет несущую способность до 5 тонн. Основание на сваях уместно строить на болотистых почвах и торфяниках, но только при постройке зданий из дерева.

Срок эксплуатации конструкции зависит от толщины металла сваи и интенсивности образованию коррозии на поверхности, но, как правило, он намного больше, чем у других видов оснований.

В индивидуальном строительстве, как и в любом другом, первым делом владельцы хотят сэкономить, не нанеся ущерб конструкции. Фундамент по технологии ТИСЭ соответствует всем требованиям потребителей, помимо этого, он позволяет бережно отнестись к природным ресурсам. А установку фундамента могут выполнять все желающие, не имея даже специальных знаний и навыков. Расходы и так сведены к минимуму, поэтому специалисты категорически не рекомендуют экономить на качестве бетона или армирующего материала.

Фундамент ТИСЭ заслужил только положительные отзывы, что еще раз подтверждает его высокое качество, длительный срок эксплуатации, прочность и надежность.

О том, как сделать своими руками фундамент ТИСЭ, смотрите в следующем видео.

строительство домов на сваях ТИСЭ

Особенность этой технологии в том, что бур ТИСЭ можно сделать самостоятельно или купить уже готовое изделие. Если соблюдать весь технологический процесс и взять в аренду необходимое строительное оборудование, то легко можно сделать свайный фундамент для здания даже на небольших склонах.

Заливка столбов для будущего фундаментаЗаливка столбов для будущего фундамента: как построить универсальный фундамент технология ТИСЭ.

Отличительная особенность такой технологии заключается в том, что это самая простая в монтаже конструкция фундамента, она не стоит дорого и строится довольно быстро. Сваи ТИСЭ обладают высокой прочностью и надежностью, они не подвержены горизонтальным и вертикальным сдвигам, стойкие к небольшим сейсмическим воздействиям.

Для возведения зданий по этой технологии на открытых горизонтальных площадках или на склоне холмов не нужно обладать специальными строительными знаниями.

Построить такой фундамент на сваях сможет даже начинающий строитель. А бурение углублений делается самостоятельно и в кратчайшие сроки.

Особенности фундаментов ТИСЭ

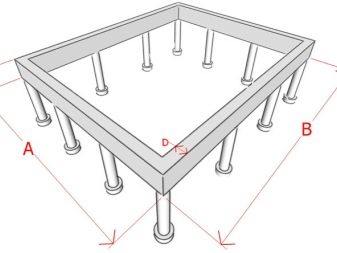

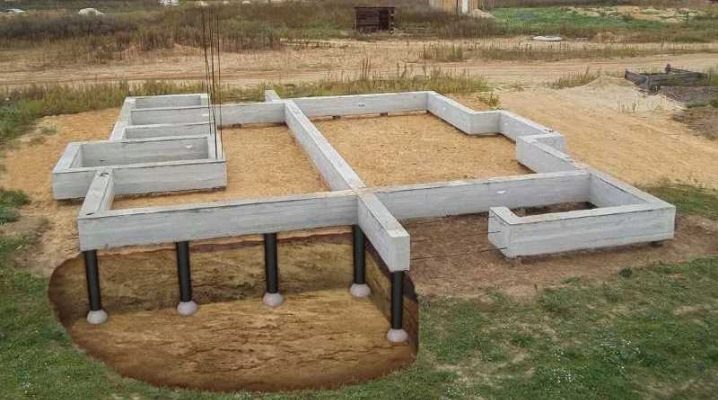

Фундамент ТИСЭ: схема устройстваФундамент ТИСЭ: схема устройства.

Универсальный фундамент по технологии ТИСЭ – это столбчато-ленточная конструкция, где бетонные сваи связаны между собой железобетонным монолитным каркасом. В строительстве используются только высокопрочные бетонные конструкции необычной формы.

Снизу конструкции предусмотрены полусферические расширения, которые обеспечивают дополнительную надежность и прочность несущих элементов. Такая конструкция обеспечивает большую площадь опоры и равномерное распределение массы на всю площадь перекрытия в грунтах всех типов.

Особенность технологии в том, что сваи ТИСЭ сделать самостоятельно прямо на строительной площадке не составит труда. Поэтому не удивительно, что ТИСЭ пользуется популярностью и обладает широкой распространенностью, особенно в учетом того, что можно сделать ТИСЭ своими руками, а не покупать готовые строительные конструкции.

Отличительная особенность проектов строительства домов, в которых используется технология ТИСЭ, в том, что это универсальная несущая конструкция, которая выполняется методом бурения грунтов на различную расчетную глубину.

Она способна выдержать массу больших каркасных домов и каменных сооружений без усадки. Сваи стойкие к морозу и вспучиванию грунтов, поэтому нет вертикального смещения будущих зданий. При создании проекта фундамента на склоне с большим градиентом спуска, нужно изначально предусмотреть сваи различной длины.

Сваи ТИСЭ соединяются между собой армированием и бетонированием в опалубке. Если строитель делает фундамент ТИСЭ своими руками, тогда опалубка не соприкасается с грунтом, он только соединяет сваи между собой, а нагрузка самого здания равномерно распределяется по всей площади покрытия свай. Почему опалубка не должна соприкасаться? Чтобы выталкивающие силы грунта не действовали на фундамент. Поэтому здания на таких фундаментах – это надежность и долговечность.

В чем уникальность фундамента ТИСЭ

Схема отмостки по технологии ТИСЭСхема отмостки по технологии ТИСЭ.

Универсальность. На них можно возвести здания любого типа, вплоть до жилых высотных каркасных домов. Они стойкие к грунтовым водам, строительство проводится на песчаных и глинистых почвах. Только нужно взять в аренду или купить установку для бурения грунтов, а столбы ТИСЭ делаются самостоятельно.

Конструкция фундамента на базе таких свай предусматривает возможность эффективного использования технологии в условиях сейсмической активности. Также данная технология пользуется популярностью в условиях вечной мерзлоты. Технология ТИСЭ сводит к минимуму вибрацию стен и грунта от близлежащих железнодорожных линий и больших автомагистралей, а бур ТИСЭ-Ф прост в конструкции и удобен в эксплуатации.

Технология строительства фундамента

Для начала нужно обеспечить место строительства необходимыми материалами и инструментом. Для этого нужны:

  • бур ТИСЭ-Ф;
  • лопата;
  • цемент с песком для раствора;
  • металлическая арматура;
  • гидроуровень или лазер.
Констуктивная схема бура ТИСЭ ФКонстуктивная схема бура ТИСЭ Ф.

Проект строительства такого фундамента начинается с расчета и разметки мест для бурения скважин. При разметке площадки рекомендуется использовать гидроуровень или прозрачный шланг с водой. Уровень опалубки должен быть на высоте 35-45 см от кромки земли.

После выставления нулевого уровня создается площадка, ограниченная колышками и натянутой между ними веревками. Но для горизонтали лучше использовать толстую леску, она отличается большей эластичностью. Затем выставляются контуры внутренних несущих стен, ведь на них также ложится нагрузка от стен и перекрытий.

Для каркаса обноски можно использовать бревна, доски толщиной 5 см и садовый бур. Доски фиксируются колышками на нулевом уровне, формируется диагональ. В четко обозначенных местах делается небольшое углубление и можно начинать бурение.

Технология бурения скважин

Тут стоит помнить, что скважин для свай придется бурить много, поэтому стоит сначала просверлить отверстие под внешний диаметр сваи и уже затем его расширить. Если грунт плотный или каменистый, то лучше с вечера в углубление залить воду. Она до утра немного размягчит почву и с утра бурить на склоне или на открытой площадке будет существенно легче.

Много времени всегда уходит на заливку раствора, ведь только на один столб с расширением в 60 см пойдет около 30 кг цемента, а раствор должен быть умеренно жидким и плотным. При расширении скважины органы управления должны стоять на одном месте, а вращаться только плуг с направляющими.

Как выполнить армирование несущей конструкции

Для начала нужно определиться с необходимой длиной стальной арматуры и только потом начинать ее гнуть. Как правило, всегда предусматривается 15 см запас. Этот запас идет на радиус изгиба и на зазор ростверка. Если принимать за стандартную длину столба 1,5 м, тогда для армирования нужно использовать два прута по 3,7 метра каждый.

Затем нужно сделать гидроизоляцию опалубки. Для таких целей подойдет дешевый строительный рубероид. Его нужно порезать на куски, скрепить в рубашку и только потом опустить в пробуренную скважину. Бетонирование происходит максимально быстро, можно одновременно заливать несколько углублений. Учитывая, что бетона пойдет очень много, лучше сразу предусмотреть бетономешалку.

Устройство буров ТИСЭ-Ф

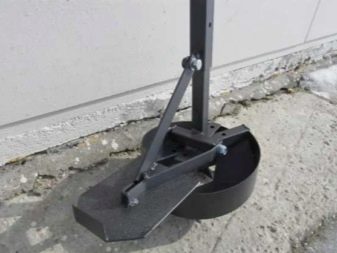

Фото бура ТИСЭ-ФФото бура ТИСЭ-Ф.

Бур состоит с режуще-рыхлящей чаши и двух штанг. В нижней части устройства предусмотрен специальный откидной плуг, который во время бурения медленно раскрывается и формирует форму перевернутого конуса.

Соответственно, диаметр углубления в нижней части будет существенно больше, чем в верхней кромке. Именно благодаря такой конструкции скважины и достигается высокая прочность построенного фундамента. Такой фундамент прекрасно себя зарекомендовал даже на небольших склонах, но не рекомендуется технологию использовать на плывунах.

Виды бура ТИСЭ-Ф

С диаметром режущей кромки 200 мм, длина в раздвинутом виде составляет 225 мм. Конструктивно, состоит с накопителя, плуга и штанги. Это модель ТИСЭ-Ф. ТИСЭ-2Ф также имеет диаметр 200 мм, но нижняя кромка расширения за счет иной конструкции плуга обеспечивает диаметр 500 мм.

ТИСЭ-3Ф имеет диаметр 250мм, через большую массу должно быть два оператора. Особенность всех моделей буров ТИСЭ-3ф в том, что их длина может быть больше за счет использования дополнительных штанг.

Этапы создания проекта дома с фундаментами на сваях ТИСЭ

  1. Расчет допустимых максимальных нагрузок на несущую конструкцию свай;
  2. Получение подробной карты грунтов с данными о плотности, уровню влажности и составу;
  3. Расчет максимальной площади основания фундамента;
  4. Расчет количества необходимых свай ТИСЭ для создания равномерного перераспределения массы конструкции на столбы;
  5. Подготовка строительной площадки;
  6. Начало создания фундамента;
  7. Сдача готовой просушенной конструкции в эксплуатацию.

Преимущества использования технологии

  • Значительная экономия средств;
  • Не нужно использовать моторизованную технику для рытья котлованов;
  • Универсальность конструкции;
  • Возможность проведения строительных работ при частых резких перепадах температуры окружающей среды;
  • Это единственная технология, где можно выполнить возведение дома от фундамента до внешних фасадных работ полностью самостоятельно;
  • Максимум свободного места на строительной площадке и минимум задействованных рабочих рук.

что это, технология, достоинства и недостатки

ТИСЭ фундамент: что это и как возвести своими руками

Фундамент ТИСЭ — аббревиатура понятия «технология индивидуального строительства и экология». Изобретателем такого метода строительства является Рашид Яковлев, максимально подробно эта тема раскрывается в его книге «Новые методы строительства».

Этот метод достаточно давний, но он до сих пор широко используется благодаря ряду преимуществ и особенностей.



Что представляет из себя фундамент ТИСЭ

Схема ТИСЭОн имеет столбчатый вид. Вместо ленточной или сплошной заливки, в землю вкапываются специальные колонны с основанием, которые увеличивают не только уровень устойчивости конструкции, но и препятствуют выталкивающим силам почвы.

Фундамент ТИСЭ подразумевает небольшую ленточную заливку поверх опор, которые устанавливаются выше уровня земли. Ширина ленты может быть урезана до 30-35 см. В том случае, когда лента фундамента находится под землей, есть риск поднятия к поверхности грунтовых вод. Помимо этого на бетонное основание будет негативно влиять влажность. Вода также попадает в микроскопические отверстия в бетоне, замерзает зимой и расширяется, в результате весной рвутся стенки капилляров.

Особенно эта проблема актуальна, если ТИСЭ фундамент не был предварительно изолирован от влаги битумной смесью. Естественно, можно сделать заливку ниже уровня промерзания, но тогда расход бетона заметно возрастет. Именно поэтому используют свайный метод. Основания свай устанавливаются ниже уровня промерзания, поэтому исключается процесс растрескивания и негативное воздействие пучинистых почв, которые имеют склонность увеличиваться в размерах до 1 см.

Благодаря точечному закапыванию столбов, удается сэкономить расход материалов, время и деньги. Так как не требуется заливать бетон сплошной лентой. В устойчивом грунте достаточно проделать отверстие, заложить арматуру и залить бетоном. Таким образом создаются буронабивные сваи. Для пучинистой почвы делается квадратная или круговая опалубка.

Вне зависимости от материала стен, такой фундамент способен выдержать дом до 3-х этажей. Важно правильно расположить сваи и рассчитать их количество.

Как возводить ТИСЭ фундамент

Сваи под фундамент ТИСЭТехнология подразумевает наличие опорной системы, в основе которой находятся сваи. В нижней части они обладают специальным полусферическим расширением. Это придает надежность основе строения, она может выдерживать нагрузки и движение грунтовых масс.

Опоры устанавливаются с использованием специального бура с навесным плугом и емкостью для земли. С его помощью проделываются отверстия в почве для свай установленного диаметра. Количество свай и шаг расположения зависят от расчетов нагрузки на опору.

Каждая опора способна выдержать до 16 тонн, и зачастую их ставят с шагом 1,5-2м.

Преимущества и недостатки

Фундамент ТИСЭ предоставляет возможность существенно сэкономить не только трудозатраты, но и деньги. Это помогает сократить объем бетонных и грунтовых работ, количество используемого стройматериала и количество рабочей силы.

Для классического ленточного фундамента высотой 0.7 м и шириной 0.4 м с размерами 5 на 10 метров, в результате получается объем 8.4 м3. При таких же размерах для ТИСЭ, достаточно всего 2 м3 с учетом того, что будет установлено 20 свай размером 1.2×0.6 м.

Естественно, помимо денежной выгоды (это особенно важно во время любых строительных или ремонтных работ), также можно выделить и другие плюсы этой технологии:

  • Универсальность метода позволяет его использовать для всех типов почв, даже в районах подверженных землетрясениям, вблизи грунтовых вод или в пучинистых грунтах.
  • Помимо бура, не требуется использование дорогого оборудования. А это актуально не только в качестве экономии, но и в условиях невозможности проезда или ограниченности территории.
  • Разводку коммуникаций можно совершить уже в возведенном доме.
  • Практически полная автономность работ, так как монтаж свай можно выполнить самостоятельно без привлечения специалистов.
  • Время на проведение работ значительно уменьшается.
  • Во время работ не нужно подключаться к электрической сети, поэтому фактически можно уложить такой фундамент в полевых условиях.

Несмотря на все положительные стороны, отмечаются некоторые недостатки, которые были обнаружены специалистами при работе с технологией ТИСЭ:

  • для такого вида фундамента необходима широкая отмостка;
  • ТИСЭ фундамент не предназначен для болотистых грунтов, в которых он может сломаться или вовсе утонуть;
  • из-за особенностей строительства придется уменьшить площадь подвала, так как его не получится обустроить под всем домом;
  • в каменистых грунтах имеются сложности в создании отверстий для свай, что может осложнить начальный этап строительства.

Несмотря на явные отрицательные моменты, этот метод до сих пор используется для возведения основы частных домов, к тому же он является экологически безопасным.

Где можно использовать ТИСЭ фундамент

ФундаментЭто универсальный вариант основания, который может применяться практически для любого проекта частного строительства:

  • одноэтажные здания из кирпича;
  • двухэтажные объекты из каркасных панелей, бруса, пенобетона или сруба;
  • бани;
  • бетонные и кирпичные заборы;
  • нежилые и сельскохозяйственные помещения — сарай, мастерская, гараж.

Что касается вида грунта, в этом случае технология ТИСЭ тоже практически не имеет никаких ограничений, подойдет:

  • супесь;
  • глинистый грунт;
  • суглинка;
  • песчаная почва.

Указанные типы составляют более 90% всех грунтов территории России, поэтому такой способ возведения фундаментов остается максимально востребованным.

Расчет ТИСЭ фундамента

Расчет фундаментаБлагодаря точному расчету, удается правильно определить количество опор, их глубину и расстояние, через которое они будут размещаться.Чтобы определить эти параметры, следует взять во внимание следующие факторы:

  • вес постройки;
  • эксплуатационные нагрузки;
  • нагрузка снежного покрова;
  • несущие способности сваи.

Для расчета веса конструкции, нужно сложить вместе массу кровли, основы, перекрытий и стен. Вес фундамента рассчитывается примерным определением массы израсходованных материалов, учитывая объем опор. Перекрытия определяются нагрузкой стройматериалов:

  • железобетон — 500 кг;
  • бетонные плиты с пустотами — 350 кг;
  • деревянные с утеплителем — 100-150 кг.

На 1 квадратный метр крыши приходится:

  • керамическая черепица — 89 кг;
  • шиферная кровля — 50 кг;
  • листовая сталь — 30 кг.

Для определения эксплуатационной нагрузки нужно сложить вес всех проживающих людей, коммуникаций, бытовой техники и мебели.

Определение несущей способности сваи происходит, исходя из типа грунта и его сопротивления на 1 квадратный метр. Также имеет значение диаметр опоры. Если сваи устанавливаются в суглинке, показатель сопротивления которой составляет 3 кг на 1 кв.см, то для сваи диаметром в 250 мм, несущая способность составит 1.5 тонн, а для 500 мм уже — 5.88 т. Рекомендуется брать средний показатель толщины сваи в 500 мм. Расчет глубины бурения определяется уровнем промерзания почвы, затем прибавляется 20 см.

Например, шаг установки столбов дома 5 на 10 метров (периметр дома 30 м) весом в 350 тонн, возводимый на суглинке будет рассчитываться так. При толщине основания столбцов в 600 мм, одна свая выдерживает до 17 тонн. Затем необходимо поделить вес дома на 17 тонн, тогда выйдет 20 свай. Имея этот параметр и периметр дома, можно рассчитать шаг свай. В этом примере он будет равен 1.5 м.

Технология возведения своими руками

После расчета фундамента, нужно сделать разметку свайного поля. Для точного определения количества свай, не обязательно задействовать специалистов, но важно иметь точную информацию относительно типа почвы и ее показателе сопротивления.

Бурение скважин

После разметки опор, можно приступать к бурению скважин. Каждую стенку нужно гидроизолировать. Некоторые отказываются от этого трудоемкого процесса и заказывают специальный влагостойкий ТИСЭ фундамент.

Бурение скважин производится при помощи специального бура.

Рекомендуется добавить в смесь специальную присадку, которая позволяет производить заливку фундамента даже в минусовую температуру. Такой вариант будет немного дороже из-за небольшого расхода бетона, но он вполне оправдан.

Армирование

Армирование фундаментаПолученные скважины необходимо армировать. Для этого подойдут композитные или стальные пруты. Первые не подвержены коррозии, они гибче и легче. Несмотря на то, что стальная арматура более привычная, характеристики устойчивости у нее одинаковые с композитным вариантом.

Бетонные работы

После проведения армирования можно заливать бетон с использованием вибратора. Это поможет смеси осесть и выдавить из нее воздух. Очень важно сделать основание свай монолитным, поэтому вибратор нужно опускать на всю глубину скважины.

Изготовление ростверка

Когда сваи затвердеют, на них располагается ростверк фундамента. Для этого необходимо сделать разметку, потом соорудить опалубку и гидроизолировать стенки деревянного каркаса, чтобы доски не впитали в себя часть влаги из бетонной смеси при заливке.

Утепление фундамента ТИСЭ

Утеплять нужно не только крыши, стены и перекрытия, но и фундамент. Без этого неизбежно будут тепловые потери, особенно на первом этаже. Поверхность пола должна иметь разницу температуры с воздухом не больше 2 градусов.

Утеплять ростверк можно разными способами, но наибольшую эффективность можно получить при организации теплоизолирующего слоя по боковым стенкам ростверка. С внешней стороны подойдут:

  • пенополиэтилен;
  • пенополистирол;
  • пенополиуретан;
  • пеноизол.

Материал утеплителя снаружи защищается панелями цокольной отделки.

Внутри можно использовать тот же материал, что и снаружи и провести по классической схеме утепление подпола бревенчатых домов методом обратной засыпки грунтом. Но получившуюся щель под лентой нужно закрыть листовым материалом.

Популярное


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
