Распашные ворота своими руками: чертежи схемы и видео

Распашные ворота, выполненные своими руками – это один из наиболее распространенных типов ворот, который выбирают при облагораживании малых частных участков так и больших приватных территорий. Выбор именно этих ворот обоснован тем, что они отличаются простотой установки и надежностью при активной эксплуатации. Установив подобные ворота на участке, вы сможете не только защитить свое имущество, но также и сэкономить финансы. Ниже рассмотрим особенности таких конструкций и разберемся, как их смонтировать самостоятельно.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

1. Преимущества:

• относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
• простота монтажа;
• длительный срок эксплуатации установленной конструкции;
• монтаж можно осуществить своими силами;
• монтаж можно выполнять с собственными дизайнерскими доработками;
• если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
• вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

2. Недостатки:

• для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
• бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
• потребуется весьма большое пространство для монтажа такой преграды;
• небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
• при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации. Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли. К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье руководства, вы сможете самостоятельно изготовить распашные ворота. Для этого потребуется четко придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

• фундамент и столбы;
• каркасные работы;
• обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, а также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину не менее одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

• трубы зачистить от ржавчины, после чего обезжирить подходящим веществом;
• прогрунтовать поверхность подготовленной трубы, после чего прокрасить ее в тон с выбранным профлистом;
• отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
• на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
• опорный столб устанавливается в подготовленную яму и крепится при помощи арматуры;
• воспользовавшись строительным уровнем, выровняйте расположение столбов;
• залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

Изготовление

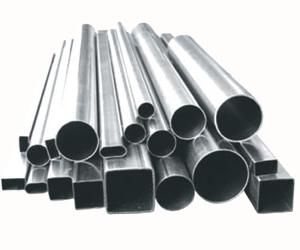

Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:

• трубу, которую будете использовать для каркаса, необходимо очистить и обезжирить, после чего прогрунтуйте и прокрасьте ее;
• в большинстве случаев створки имеют прямоугольную форму, но бывают и исключения. Стоит понимать, что если верхняя грань ворот будет иметь закругленную форму, тогда трубу потребуется гнуть, для этого лучше обратиться к мастерам профессионалам;
• трубу нарежьте в соответствии с размерами по чертежу, угол среза 45С;
• подготовленные трубы выложите на рабочую поверхность, ровность диагоналей проверьте при помощи рулетки;
• теперь можно прихватить раму сваркой;
• опять проверьте ровность углов и диагоналей, если необходимо подровняйте их и окончательно проварите трубы;
• с внутренней стороны рамы необходимо приварить уголок, придерживайтесь угла между стыками в 45С;
• по углам рамы приварите так называемые «косынки», это необходимо для придания дополнительной прочности каркасу;
• теперь необходимо приварить поперечные перекладины к раме. Специалисты рекомендуют располагать горизонтальные перекладины на расстоянии 40-50 см от нижнего и верхнего края;
• если вы планируете устанавливать замок, как раз время сделать короб для него из листового железа. Он будет надежной защитой механизма от воздействия осадков;
• отвесы необходимо переместить с опорных столбов на боковые стойки изготавливаемой рамы;
• прикрепите ответные части навесов;
• прошлифуйте места, где делали сварку, обработайте их грунтовкой и покройте краской.

Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.

На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:

• Профлист положите поверх подготовленной рамы и прикрепите его стальными заклепками, саморезами. Эстетично будут смотреться декоративные заклепки, но при необходимости выполнить ремонт, сложно будет демонтировать полотно.
• Крепить профнастил следует только в местах углубления, это так называемые «волны».
• Количество саморезов на 1 м2 – 8-10 штук. Это оптимальный показатель.

Специалисты не рекомендуют выбирать алюминиевые заклепки, так как они не способны выдерживать сильные порывы ветра.

После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.

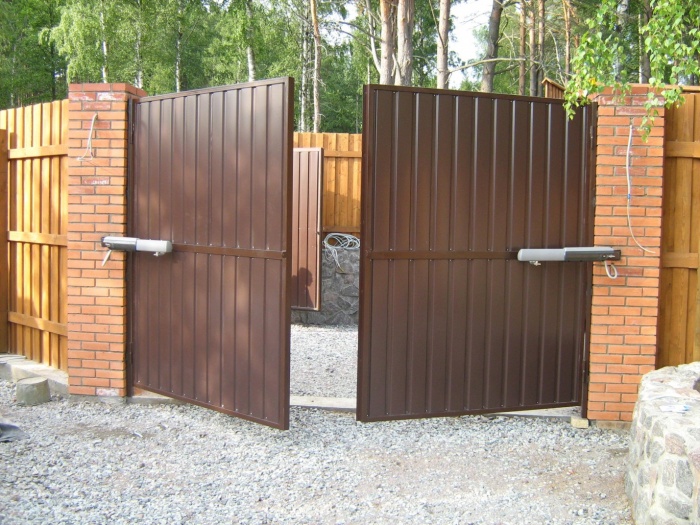

Установка автоматики

Система автоматика для распашных ворот довольно практична и установить ее вы вполне сможете самостоятельно. Чтобы ворота были автоматическими, вам необходимо будет установить как минимум пару приводов, после чего подключите блок управления и купите хотя бы одно устройство для управления этой системой. Для того чтобы достичь большей безопасности при открывании ворот можно также установить сигнальную лампу и фотоэлементы.

Обратите внимание, следует выбирать различные приводы, если створки открываются внутрь и если створки открываются наружу.

Схемы и чертежи

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

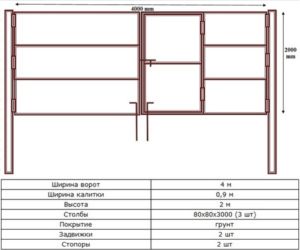

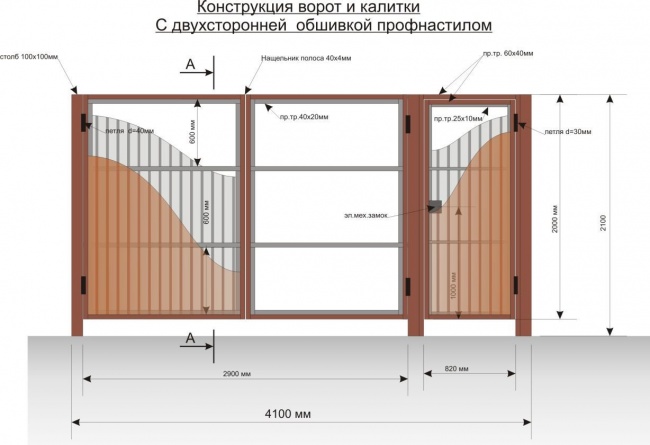

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов.

Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

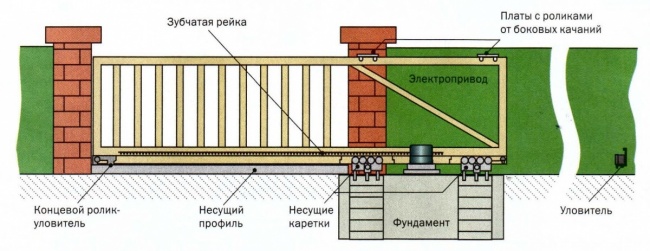

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

чертежи, фото и видео разных конструкций

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Ворота являются неотъемлемой частью любого ограждения или гаража. Сегодня их можно сделать самостоятельно, главное правильно выбрать тип конструкции. Помогут выполнить ворота своими руками: чертежи, фото и видео. Данная информация поможет также определиться с материалом, с которого будет выполняться конструкция.

Ворота в частном дворе

Содержание статьи

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Видео: распашные ворота из профнастила и металлопрофиля



Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими  руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

• консольные;
• подвесные;
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

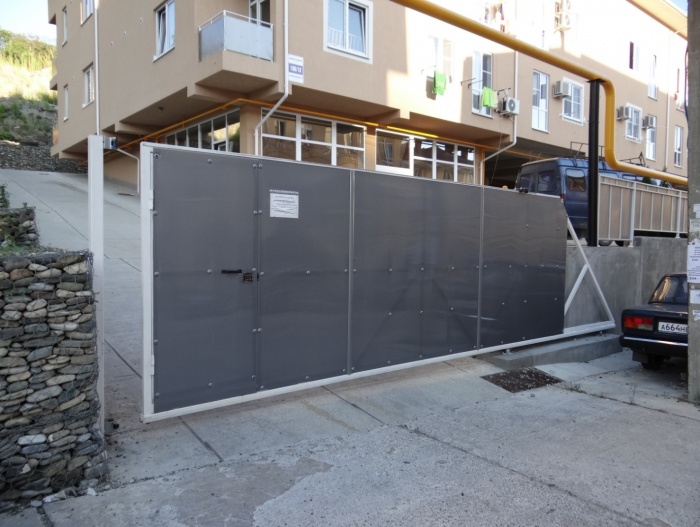

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор  даже машинам с большой высотой.

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время.  После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Видео: откатные ворота своими руками



Экономьте время: отборные статьи каждую неделю по почте

чертежи и схемы для изготовления конструкции

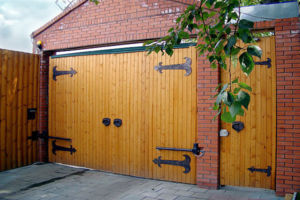

Изготовленные своими руками ворота ничем не хуже покупных изделий

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками хозяина, то впечатляют вдвойне. Сказать, что создать самостоятельно въездную группу участка легко, значит обмануть читателя. Но и то, что это нереально, тоже утверждать нельзя. Сделать правильно ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

Схема типичного расположения элементов ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.
5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

• для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
• выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
• выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Монтаж опорных столбов

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

• периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
• внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала. Крепить его нужно на внутреннюю трубу специальными приспособлениями.

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

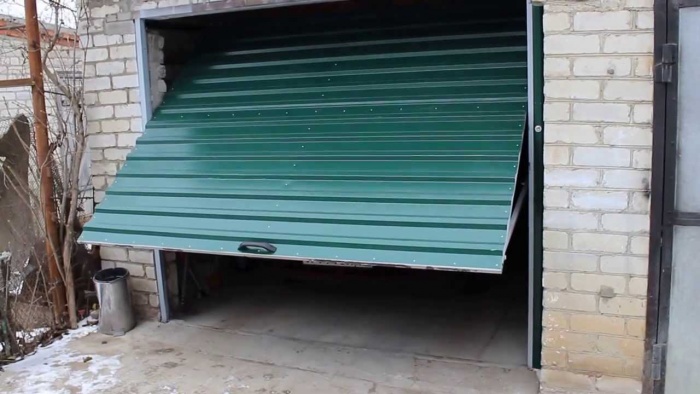

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

самодельные и распашные, своими руками

При строительстве ограждений и заборов для дачи со временем возникает необходимость в монтаже ворот. Разновидностей таких конструкций существует достаточно много, но самыми популярными на сегодня являются распашные ворота. Если устанавливать ворота своими руками, перед закупкой всех необходимых материалов требуется определиться с типом, их формой и найти нужные чертежи.

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

• Функциональные и компактные.
• Удобные в эксплуатации.
• Упрощены отсутствием роликов и дополнительных балок.
• Поставить ворота можно любых желаемых размеров.
• Применяются различные материалы для изготовления.
• Также используются многие детали декорирования и украшения.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

• Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

При установке кованных или другого вида сооружений для гаража, желательно их делать закрытыми или утеплять. Таким образом, можно защитить автомобиль от коррозии, перепадов температуры и погодных явлений.

Инструкция по самостоятельной сборке

Если придерживаться инструкции и чертежа, тогда можно сделать распашные ворота своими руками. Но результат будет ожидаемым, если поочерёдно исполнять все этапы производства и с ответственностью относится к работе. Когда такой проект изготовить самому не получается или нет достаточного опыта, то его можно найти в интернете. В качестве основы конструкции будет использоваться металлическая рама, которая крепится во входном проёме.

Если сооружение строится для собственного двора, и будет надобность постоянного передвижения людей, то желательно также вмонтировать калитку. В таком случае необходимо установить крепкие опоры для того, чтобы они могли выдержать увеличенную массу конструкции.

Для установления прочных опор необходимо подготовить такие материалы:

• водяной уровень и рулетка;
• три металлические трубы по 10 сантиметров в диаметре;
• лопата;
• в случае необходимости — облицовочный кирпич для опорных столбов;
• материал для изготовления бетона: песок, цемент, щебень вода;
• отвес.

Установка опорных столбов

Возведение опор является важным этапом при строительстве конструкции. В случае их неправильной установки последующие работы невозможно будет выполнить. Если столбы сделать не по уровню, металлическая часть не сможет «сесть» на своё место.

Для изготовления опор необходимо следовать таким действиям:

• нужно измерить проём;
• потом поставить метки, где будут находиться опоры;
• в выбранном месте выкопать ямы для столбов глубиной 70−100 сантиметров;
• диаметр труб выбирается индивидуально, в зависимости от схемы конструкции, её веса и всех нюансов;
• засыпать 10 сантиметров щебня в ямы, установить трубы и выровнять их по уровню;
• приготовить заранее бетон и залить ямы;
• чтобы выставить столбы и надёжно закрепить, перед заливкой бетона следует зафиксировать опору кирпичами в яме, а потом продолжать работы;
• установка столбов завершена, для полного застывания бетона необходимо подождать неделю, после чего приступать к следующему этапу.

Если конструкция имеет более чем 2 метра в высоту, то ямы нужно делать не менее 1 метра в глубину, а диаметр на 10 сантиметров больше толщины трубы.

Для сооружения рамы самодельных ворот необходимо подготовить такие материалы:

• 2−3-миллиметровый металлический лист;
• металлопрофиль, угольник и трубы;
• рулетка и водяной уровень;
• сварка;
• металлические петли.

В том случае, если конструкция будет изготавливаться для гаража, то предварительно необходимо соорудить металлическую раму для монтажа во входной проём. Сделать можно из металлического угольника. Он может быть как прямоугольным, так и квадратным.

Также для гаража лучше такую раму изготавливать в двух экземплярах. Один устанавливается с внешней стороны, а второй — снаружи. Они свариваются между собой металлическими полосками.

Изготовление основной части

Каркас — это её главный компонент. От его строительства зависит внешний вид ворот. Для выполнения створок можно использовать разные материалы, но самые популярные это — металлические трубы, профиль и листы.

Процесс происходит следующим образом:

• На ровную поверхность необходимо выложить заранее приготовленную трубу или металлопрофиль согласно выбранной схеме-чертежу. После этого свариваем конструкцию.
• Чтобы сооружение было прочным, необходимо приварить диагональные балки.
• Когда каркас полностью сварен, можно приступать к его обшивке и креплению металлических листов.
• Толщина не должна быть больше 2 миллиметров, так как это увеличит вес конструкции и нужно будет усиливать опорные стойки.
• После тщательной обшивки каркаса металлическими листами, необходимо установить петли. Одну часть приварить к воротам, а вторую — к опорной стойке.
• На завершающем этапе устанавливается дверной замок и калитка, которая монтируется так же, как и основная часть конструкции.
• Красить ворота можно как на земле, так и на петлях, разницы особой нет. Только нужно учесть, что покраска в подвешенном состоянии может оставить за собой потёки и наплывы. Поэтому необходимо тщательно выполнять этот этап работы.

Преимущества автоматических ворот

Каждый человек хочет получать от жизни много комфорта. Это относится и к распашным воротам. На сегодняшний день набирают популярности технологии, которые позволяют сделать процесс открывания конструкции автоматическим. И в таких ноу-хау есть много плюсов. К примеру, если хозяин дачи куда-то торопится, то нет необходимости в трате времени на ручное открытие ворот, а после выезда из дачного участка — также и закрытии. Тем более если на улице дождь, автоматическая конструкция очень удобна, так как позволяет избежать промокания.

Преимущества у такого сооружения:

• Универсальность.
• Долговечность.
• Качественный механизм очень простой и не нуждается в особом уходе.
• Скорость открывания конструкции до 15 секунд.

Но не стоит забывать и о недостатках:

• Если на пути открывания ворот будет находиться какая-то преграда, то автоматика не остановится и при столкновении заклинит.
• Для избежания поломки необходимо постоянно смотреть, чтобы на пути не было никаких посторонних предметов.

Кроме этого, следует помнить о плохой практике эксплуатации автоматики. Она у пользователей часто заклинивает. Хотя производители говорят, что механизм прочный и дают на него гарантию, ничего вечно работать не будет. С другой стороны, если регулярно проводить профилактику поломок, такая система прослужит долго.

В том случае, когда автоматика заклинила, не нужно пытаться открыть ворота в ручном режиме. Лучше вернуть их в обратную сторону и снова попытаться открыть. Тогда система может заработать. Хотя не во всех случаях это решит образовавшуюся сложность.

Зачастую домовладельцам нужно обращаться за помощью к специалистам. Поэтому не стоит бояться приобретать автоматику и отказываться от благ цивилизации. Всегда можно починить конструкцию и пользовать дальше.

Процедура монтажа автоматических ворот трудозатратная. Необходимо иметь опыт, точность и аккуратность выполнения работ. В том случае, когда нет соответствующей подготовки, лучше доверить проведение такой процедуры специалистам, которые сделают всё быстро и качественно. Но если опыт хотя бы похожих работ имеется, то выполнить такое непростое задание можно самостоятельно.

Если есть желание и умение пользоваться инструкциями, читать чертёж, то можно самостоятельно изготовить и автоматику. Для любителей помастерить такое дело будет настоящим увлечением. Особенно актуально это для людей, у которых небольшой бюджет на постройку. Как основу передвижного механизма можно использовать детали спутниковой антенны. При правильном подходе он полностью заменит купленный.

красивые, простые, чертежи для изготовления

Красивая кованая конструкция со встроенной в створку калиткой

Владельцы загородных домов долго выбирают ворота с калиткой для участка. И это оправданно, ведь по внешнему виду уличных ворот гости судят о хозяине. Но если раньше ставили массивную и приятную на вид конструкцию, то в наше время этого недостаточно.

Ворота вместе с калитками должны быть функциональными. Чем быстрее они открываются и закрываются, тем больше экономится времени, которое так дорого человеку. Полотно должно раздвигаться или подниматься при въезде или при выезде автомобиля, а также открываться для входа хозяев.

Планировка и чертеж конструкции

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать.

На чертеже следует учитывать следующие нюансы:

1. Ширину. При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные. Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.
2. Размеры вместе со встроенной калиткой. Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.
3. Конструкцию уличных ворот. Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.
4. Материалы для изготовления и их стоимость. Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

Эскиз откатных систем с проемом для входа

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

• простота в эксплуатации;
• легкость установки;
• для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов.

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

• широкая цветовая гамма;
• стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
• небольшой вес конструкции;
• отсутствие необходимости создавать прочный каркас.

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Важно! Для нормального функционирования ворот, следует заранее побеспокоиться о достаточном свободном месте для открывания створок.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Совет! Если предполагается обшивка ворот с двух сторон, внутренняя рама приваривается четко посередине каркаса, если с одной стороны – сдвигается на край рамы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Оригинальные ворота

Фото оригинальной въездной группы

При желании изготовить уличные ворота особенными, для подчеркивания стиля, можно установить кованую калитку. Но за это придется заплатить — чаще такой вариант калиток изготавливается на заказ, поэтому они красивого внешнего вида.

На металлических изделиях с помощью ковки можно изобразить ажурные рисунки. Они не препятствуют обозрению внутренней территории.

Можно, наоборот, сделать плотный узор, не дающий возможности случайным прохожим видеть, что происходит за калиткой на участке. Но при этом и рядом находящийся двор должен соответствовать воротам. Глупо будет устанавливать кованые ворота на входе во двор одноэтажного и небольшого по площади дачного домика.

К достоинствам относят:

• уникальность дизайна;
• возможность создавать изделия с разными по сложности рисунками;
• долгий срок эксплуатации;
• совместимость с другими материалами.

Недостатков два – высокая стоимость и необходимость соблюдения технологии изготовления.

На деревянных воротах создают резные выпуклые узоры, украшения в виде сквозных вырезов. Можно для этих же целей использовать краски, но это уже не столь эффектно.

Подводим итог

Делая выбор в пользу того или иного материала, помните: ворота прослужат долго, если на них не экономить. Это касается и материалов для каркаса, и для обшивки, и для последующего монтажа и установки конструкции.

В ниже представленном видео, вы найдете дополнительную информацию по выбору материала и изготовлению конструкций.
