Настройка антенны Триколор ТВ своими руками: подробности для самостоятельной работы
У читателей возникают вопросы, как смотреть кабельное и спутниковое телевидение. Известно множество стандартов вещания. Но статьи Википедии содержат мало материала на эту тему. Как можем, восполним пробел, пока организаторы электронного ресурса доберутся до этого. Настройка антенны Триколор ТВ собственными руками не отличается от установки любой тарелки. А чтобы понимать, как производить подключение, полагается владеть информацией о покупаемом оборудовании.
Стандарты телевизионного вещания семейства DVB
Полагаем, что обывателям знакома аббревиатура DVB, но мало кто понимает, что в точности означает. Это группа стандартов цифрового вещания, разрабатываемых одноименным коллективом людей. Это истинные профессионалы, борющиеся за качество и количество вещания.
Если в первых стандартах на частоту приходилось определенное число каналов, то сегодня эту цифру стремятся увеличить и передать без малейших ошибок. Для этого:
- внедряется избыточный код, позволяющий исправить неправильно принятые пакеты;
- используется адаптивное кодирование, когда одна программа может отдать кадр второй, если, к примеру, присутствует черный или однотонный экран в конкретный момент времени;
- специальная структура сигнала делает возможным прием при низком уровне соотношения сигнал/шум;
- адаптивное кодирование позволит занимать избыток полосы под кадры для коррекции ошибок, что делает передачу надежнее.
Упомянутые черты касаются DVB-S2. Относятся ко второму поколению цифрового спутникового вещания, обратно совместимое с предыдущим. Но телевизор с DVB-S не примет модифицированный сигнал DVB-S2, так как не поддерживает сжатие mpeg4 и прочие качества нового стандарта. Выпускают телевизоры и без DVB-S, независимо первого или второго поколения. Это означает, что внутри отсутствует ресиверы.

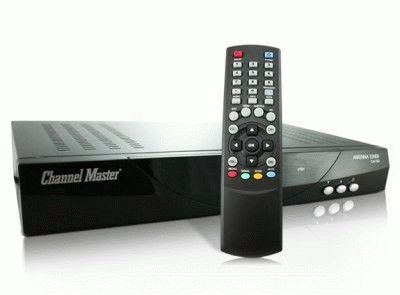

Для справки. Ресивер — устройство, занимающееся расшифровкой принимаемого сигнала и преобразованием в форму обычного аналогового телевидения. Передачу в плазменную либо ЖК панель рекомендуется вести через разъем SCART, если имеется. Но станет принимать вещание и на вход ДМВ и старого советского телевизора. Настроим ресивер на выдачу информации на нужном канале. Современные могут принимать все каналы, а старенькие – кое-какие программы ловят.
Итак, с ресивером разобрались. Нужен, если нет встроенного. Обозначается, как:
- DVB-S для первого поколения стандарта цифрового спутникового вещания.
- DVB-S2 для второго поколения стандарта цифрового спутникового вещания.
Современная аппаратура умеет многое. Это и кодирование по mpeg4 и все, что уже описано выше. Для перехода на новый стандарт, нужно купить ресивер, поддерживающий DVB-S2, либо телевизор со встроенным ресивером. Дело еще в провайдере. К примеру, отечественные еще в процессе перехода на DBV-S2. Это значит, что если купить современный телевизор, то ловится и старое, и новое вещание. А владельцам стареньких аппаратов с DVB-S первого поколения придется прикупить внешний ресивер, но уже второго поколения и завести на SCART либо вход ДМВ, о чем уже говорили выше.
Не в курсе, возможно ли перепрошить ресивер DVB-S под прием DVB-S2. Об этом придется читателям узнать у продавца или производителя. А под новые спутники или системы вещания, к примеру, DRE перепрошивать программное обеспечение приходится. Тем обеспечивается достоверность баз данных. Так и делает Триколор ТВ в Сибири с собственными новыми спутниками Экспресс АТ-1 и Экспресс АТ-2. Перед тем как настроить антенну Триколор самостоятельно, убедитесь, что версия программного обеспечения ресивера самая свежая. Информацию возможно найти прямо на сайте провайдера.
Телевизорам с новым ресивером DVB-S2 уже не нужен внешний блок, тарелка через кабель снижения присоединяется ко входу на задней стенке плазменной панели. Зрители смогут смотреть вещание и в DVB-S, и аналоговое телевидение. А как же обеспечить расшифровку платных каналов? Имеются в магазине специальные карты, к примеру, CAM-модули DRE, их необходимо воткнуть в соответствующий слот телевизора. Он обычно имеет интерфейс PCMCIA. Тем и обеспечивается защита платного контента. Если имеется внешний ресивер, защита производится через него. Причем в ряде случаев ключ распространяют по методу кард-шаринга, но Триколор ТВ так не делает.
Если говорить о Триколор ТВ, у них на частоте вещания в кадре минимум один бесплатный канал. На нем оттачиваем положение тарелки. Самостоятельная настройка антенны Триколор ТВ выполняется по программному обеспечению ресивера согласно инструкции либо по внутреннему меню телевизора (если присутствует встроенный ресивер). Последний случай удобен тем, что можем управиться с системой пультом управления. Теперь, когда известно, куда и как подключать оборудование, приступаем к выполнению работ по правильному позиционированию спутниковой антенны Триколор ТВ.
Наведение спутниковой антенны Триколор ТВ на заданную точку небосвода
На официальном сайте Триколор ТВ дана загадочно-расплывчатая инструкция, иначе бы обзор и не понадобился. Изначально потребуется выбрать спутник, передающий вещание. Эта информация известна, и не имеется прочего выбора. Но это справедливо для спутниковой антенны Триколор ТВ, установленной далеко не во всех регионах. К примеру, на долготе Казани видны, скорее, точки небосвода на 36 и 56 градусов над экватором. Следовательно, с обеих сторон ловится вещание. Предстоит решить, на какой спутник произведется настройка спутниковой антенны Триколор ТВ.
Понадобится онлайн калькулятор расчета положения спутника либо специальная компьютерная программа. Это найдем в интернете. К примеру, SMVLink. Обратите внимание, что на сайте компании производителя этого установщика не найдешь, но разыскали электронный адрес, годный на апрель 2014 года. Вот: www.smv.se/smvlink/smvlink3.zip. Качайте архив и вперед. Язык интерфейса английский, интуитивно понятен. Там попросят ввести географические координаты, определите при помощи смартфона. Телефоны сейчас все с функцией GPS. Или воспользуйтесь географической картой для указания положения спутниковой антенны Триколор ТВ.

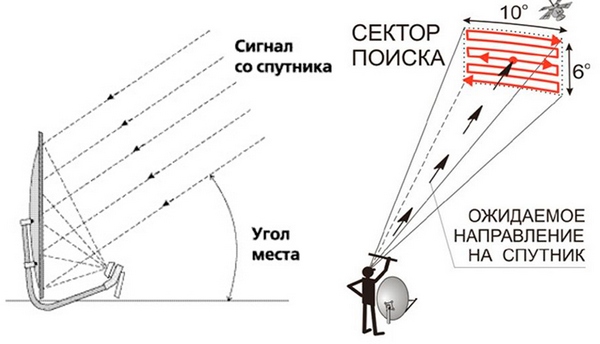

Программа выдаст два угла, азимут и так называемую элевацию, показывающую, как высоко задрать тарелку. Еще приводится угол поляризации, отклоняющийся от нормы тем сильнее, чем дальше расположен спутник от места установки спутниковой антенны Триколор ТВ по долготе. Над планетой спутник висит строго вертикально. Но Земля шарообразная, поэтому увидим в телескоп спутник наклоненным. Не забывайте нужным образом провернуть облучатель, чтобы добиться максимального сигнала. Иначе часть мощности спутниковой антенны потеряется.
Для справки. Сегодня Триколор ТВ использует круговую поляризацию, для нее угол наклона не важен. Его допустимо не учитывать при установке.

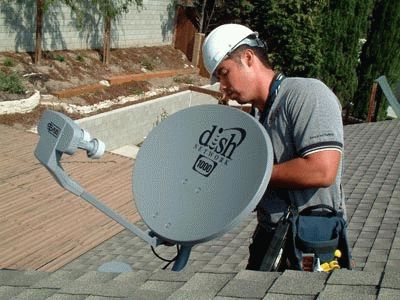

Теперь приступим. Возьмите компас и транспортир, ими проводится первичная настройка антенны Триколор. Считаем, что программа уже запущена и углы имеются. Первый человек сверлит стену под кронштейн, второй может по компасу и транспортиру прикинуть, виден ли из конкретного места спутник. В случае отрицательного ответа необходимо выбрать иное место. Теперь время позиционировать изделие.
Используйте транспортир и компас, но с условием. Угол места антенны зависит от конструкции. Если облучатель смещен относительно центра, то, соответственно, меняется и «тангаж». Есть шанс, что придется подбирать экспериментально. Понадобится программное обеспечение телевизора или ресивера, о чем уже упоминали выше. Двигайте спутниковую антенну Триколор ТВ и смотрите, растет ли уровень сигнала на выбранном канале. Чтобы в меню появился новый спутник, к примеру, Экспресс АТ-1, предписано обновить прошивку. Либо действуйте на страх и риск, вручную задавая частоту, поляризацию, метод кодирования и прочие параметры (если оборудование, конечно, позволит это сделать).
Самостоятельная настройка антенны Триколор ТВ ведется таким образом. Бывают специальные приборы для этих целей, но они присутствуют дома не у всех. Настроить самостоятельно прибор на крыше, при расположении квартиры на много этажей ниже, сложно. Согласовывать это устройство обычно не нужно, но электрическим током запитать от адаптера, это потребуется.
Это интересно! На официальном сайте провайдера выложена инструкция tricolor.tv/help/connect/how-to-connect-and-configure-the/. Даны координаты азимута и угла места для наведения конвертера на цель. Если населенный пункт отсутствует в таблице, выберите несколько ближайших и высчитайте значения по удаленности точки подключения от указанных географических объектов.
Теперь читатели в курсе, как настроить антенну Триколор ТВ самостоятельно.
Как настроить антенну триколор без прибора
Хороший охват, обеспечиваемый оператором Триколор ТВ, гарантирует простой монтаж, по сравнению с другими поставщиками. EUTELSAT 36/B, позиционируемый на 36 градусе восточной долготы, направляет передачу на территории европейской части Российской Федерации. Многие мастера, приступая к работе, используют специальный приборчик. Покупатели, которые планируют выполнять монтаж собственными силами, часто задаются вопросом как настроить антенну триколор без прибора. Несколько простых рекомендаций помогут при выполнении поставленной задачи.
Расположение источника вещания
Импульс соединения напоминает тонкий луч прожектора, его свет идет с высоты примерно 36-38 тысяч километров. Выбранное местоположение имеет важное значение. Это позволит свести к минимуму помехи. Определив неподходящее место, Вы не только не сможете наслаждаться просмотром качественного видео, но и потеряете время. В отличие от наземного, передаваемый спутником сигнал, не проходит сквозь стены, и устанавливать оборудование придется сначала.
Определяясь с местом для монтажа, рекомендуется принимать во внимание, расположение источника. В связи с этим направление зеркала устройства должно быть установлено в сторону юга. Это делает невозможным фиксацию на оконной стене, если направление всех окон – северная сторона. В таких случаях подходящее решение – установка оборудования на крыше. Представленный способ обеспечит соединение без помех и сбоев, позволит Вам наслаждаться просмотром телепередач, которых Вы любите.
Многие специалисты полагают, что правильно выполненные расчеты диаметра системы, обеспечат оптимальное качество соединения. Оператор гарантирует эффективное функционирование на территории нашей страны даже с показателем 0,6 мм.
Конструкция тарелки представлена в форме линзы, фокусирующей со спутника потоковый луч и направляющей его в конвектор, который обеспечивает его усиление. Триколор функционирует с использованием кругового конвектора. Он входит в комплектацию данного поставщика.
После выбора места для установки оборудования следует определить способ монтажа кронштейна. Любые колебания должны быть исключены. В связи с этим для крепления к стене лучше всего подойдут анкерные болты. Наличие перекосов и любые деформации смонтированной конструкции способны сделать интенсивность подключения зависимым от погодных условий. В итоге, если на улице ветер, подключение будет постоянно пропадать, и удовольствие от просмотра получено не будет.
Подготовка спутниковой системы к работе
После выполнения всех этапов — система собрана, надежно закреплена на стене, выполнен монтаж зеркала, подключён конвектор, кабель, включен ресивер, следует выполнять подключение антенны триколор тв. Относительно нас спутники неподвижны, располагаясь над линией экватора, они движутся, повторяя скорость вращения земли, что делает настройку более простой.

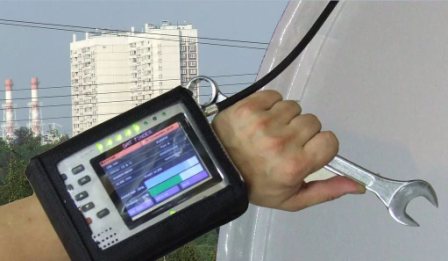

Использование прибора, называемого SatFinder, делает монтаж, выполненный собственными силами, более быстрым, повышает качество. Его подключают к антенне, и устройство оповещает настройщика о верности выполняемых шагов. Однако подобный прибор есть не у всех. Да и его наличие совсем не обязательно. Использование телевизора, к которому подключен ресивер, позволит без труда справится с поставленной задачей.
Для подготовки ресивера необходимо в разделе меню выбрать окно поиска каналов, где отображены индикаторы уровня подключения. Если все условия не были выполнены, они покажут отсутствие источника подключения. Необходимо держать в поле зрения экран телевизора во время манипулирования тарелкой. Это позволит добиться эффективных результатов. Каналы Триколор и показатели частот отображаются не на всех ресиверах. В таких случаях можно выполнить поиск, обратившись к соседям, у которых система была настроена ранее.
В том случае, если после включения телевизора и настройки ресивера, на экране выводится оповещение об отсутствии подключения, нужно будет крутить тарелку. Предварительно необходимо зайти в меню отображения индикаторов интенсивности подключения.
Перед тем, как Вы будете вертеть тарелку, необходимо выполнить следующие рекомендации:
- В связи с высокой чувствительностью к погодным воздействиям, не рекомендуется приступать к работе в дождливые и сильно пасмурные дни. Даже мельчайшие капельки дождя способны ухудшить качество;
- Полдень – самое оптимальное время. Солнце станет прекрасным ориентиром.
После выполнения всех подготовительных этапов работ можно приступать непосредственно к настройке.
Здесь нет ничего сложного – главное не торопиться и следовать методическим рекомендациям:
- Зеркало тарелки должно быть направлено примерно туда, где в часы обеда обычно расположено солнце;
- Антенну необходимо максимально направить вверх, после чего надежно зафиксировать;
- Далее можно аккуратно перемещать и разворачивать – примерно на 1 – 2 мм. Необходимо двигаться в горизонтально в направлении солнца, где оно находится в 14:00;
- Через каждый сделанный шаг следует останавливаться. Время остановки должна быть незначительным, не менее 5 – 10 секунд, иначе можно потерять подключением;
- Не следует забывать того, что на пути сигнала не должно быть никаких препятствий.
Вполне возможно, поймать подключение сразу не получится. Тогда потребуется повторить описанную выше последовательность действий по новой, опустив антенну на 1 мм. Повторять манипуляции нужно до того, пока на экране не будет отображено сообщение о параметрах соединения.
Далее потребуется выполнить точную настройку, аккуратно передвигая зеркало. Потом можно закрутить гайки, ослабить зажим конвектора, прокрутить его и проконтролировать интенсивность приема, если он ухудшился, двигать в обратном направлении до достижения качественного подключения, и закрепить хомут. Данный этап является заключительным.
Видео
Установка Триколор ТВ своими руками.
Установка и настройка комплекта для приема спутникового телевидения от «Триколор ТВ» на данный момент не вызывает больших сложностей. Если вы уверены в своих силах и имеете представление об особенностях приема спутникового сигнала, то данная инструкция поможет вам в самостоятельной установке и настройке комплекта.
Для начала необходимо определиться с местом установки антенны.
Для этого необходимо учесть некоторые особенности местности, а именно:
- Антенна должна смотреть на ЮГ
- В прямой видимости от нее не должно быть препятствий в виде соседних домов, различных построек и больших деревьев.
- Длина кабеля от антенны к ресиверу не должна превышать ста метров.
Если вы живете в многоэтажном доме и не имеете специального инструмента для установки и настройки (перфоратор, дрель, и индикатор настройки антенны), то настройка антенны может вызвать большие трудности. В этом случае Установку Триколор комплекта, лучше всего поручить профессионалам. Это позволит вам избежать ошибок монтажа и длительной настройки антенны на спутник.

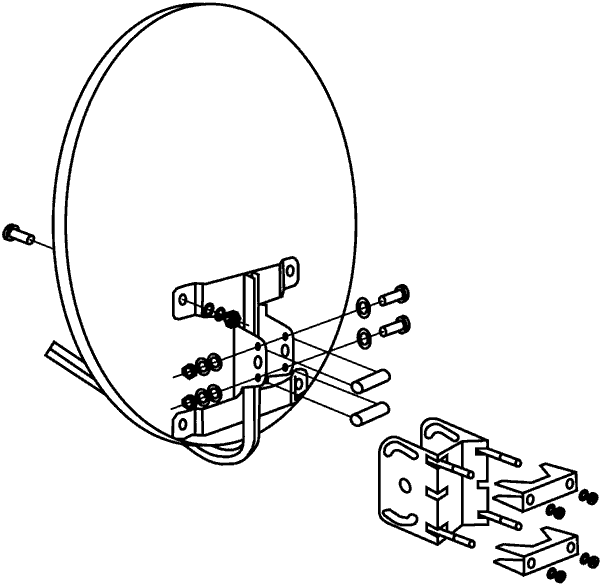

Сборку антенны производим согласно прилагаемой схеме. Ничего сложного в этой процедуре нет, а благодаря небольшим размерам, её можно «доставить» к месту монтажа в максимальной комплектности.
При помощи крепежа надежно закрепляем тарелку на неподвижной поверхности (стена здания, участок крыши и т.д). Не стоит крепить тарелку на основание, которое будет двигаться при ветре, например тонкие столбики, палки, вкопанные в землю.
Для более точного расположения антенны, обратите внимание как подобные комплекты установлены у соседей и постарайтесь максимально идентично установить свою. Более точная корректировка и настройка на спутник будет осуществляться позже, когда оборудование будет подключено.

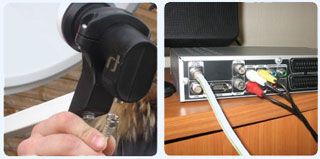

Следующий этап- это подключение кабеля.

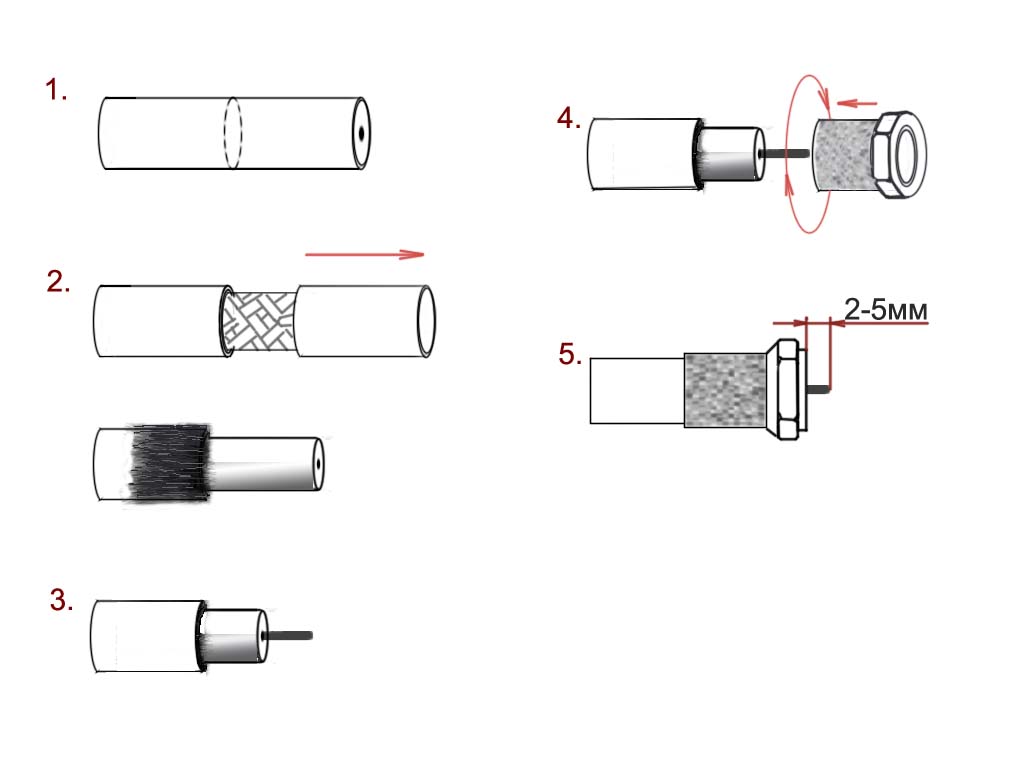

Зачищаем оплетку кабеля как показано на рисунке и накручиваем на нее разъем ( F – коннектор). Изолируем соединение изолентой или термоусадкой.
Закрепляем кабель на антенне и по всему пути его прокладки пластиковыми стяжками. При этом оставьте небольшой запас кабеля возле конвертора, это позволит в будущем не тянуть весь кабель при каких либо работах связанных с заменой разъема или конвертора.
Стоит обратить особое внимание на закрепление кабеля на всем его протяжении и не допускать его свободного перемещения от порывов ветра, иначе он с легкостью перетрется о неподвижные поверхности, углы козырьки и прочие конструкции здания.
Далее, протягиваем кабель непосредственно в квартиру через просверленное отверстие в стене, либо оконном проеме под подоконником.
Соединяем кабель с ресивером при помощи того же F – коннектора.
Переходим к настройке оборудования.
В большинстве случаев ресивер продается уже настроенным, поэтому требуется только поймать спутник. Если все таки ресивер не настроен (список каналов пуст), то для настройки антенны необходимо воспользоваться специальным прибором, либо сначала настроить ресивер на заведомо настроенной антенне.
При отсутствии индикатора уровня сигнала, либо маленького телевизора, который позволит контролировать процесс настройки непосредственно на месте установки антенны, поиск спутника антенной необходимо производить вдвоем. Один человек настраивает антенну, а второй следит за появлением картинки.
Антенну настраиваем горизонтальными и вертикальными движениями, как показано на рисунке, при появлении изображения нужно уменьшить амплитуду и двигать антенну буквально по миллиметру, добиваясь максимальных показаний уровня и качества сигнала (нажмите кнопку “i” на пульте для показа линий уровня и качества).
После настройки не забудьте затянуть гайки крепления антенны, следя за уровнем сигнала, который при этом может значительно упасть из за неравномерной затяжки крепежа.
ТриколорТВ своими руками — Современные системы безопасности

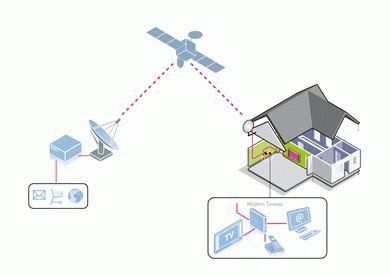

Давайте немного разберем теорию.
Вы знаете, что спутники висят на геостационарной орбите около 35000 км от земли и скорость вращения равна скорости вращения земли. т.е. спутник как бы неподвижно находится в той точке, куда его разместили. Все спутники висят над экватором.
Разберемся с компасом. Если вы живете на долготе 36 градусов и спутник находится в позиции 36 градусов то по компасу вы должны, направить антенну по компасу на 180 градусов, т.е. строго на юг. Для примера если направить антенну на спутник который висит на 13 градусах то по компасу это будет в районе 210 гр. Угол на который нужно поднять антенну будет самый большой на спутник висящий на вашей долготе, а если поворачиваете антенну на запад или на восток то угол уменьшается. И так вы живете где то на 36 долготе или близко к этому.
Выбираем место для установки антенны. Смотрим южное направление, обращаем внимание на здания, деревья, столбы, причем, чем южнее вы живете, тем выше будет задрана антенна тем ниже ее можно закрепить. Следует иметь ввиду что офсетные антенны, которые продаются в комплектах принимают, сигнал сверху, после сборки антенны мысленно проложите прямую линию от конвертера к центру антенны и вспомните что угол падения равен углу отражения вот оттуда и приходит сигнал со спутника. При выборе места для установки у себя дома лучше обеспечить удобный доступ к ней для экспериментов.
Установка антенны.
И так вы выбрали место для антенны и даже ее закрепили. Один очень важный момент, конечно закрепить можно кое-как, чтобы потом сделать хорошо, но увы это все остается навсегда, поэтому выбирайте. Конвертер конечно направлен в зеркало антенны а не на спутник и он соединен с ресивером с помощью F-коннекторов. Ресивер вы конечно соединили с телевизором с помощью кабеля скарт + скарт или скарт плюс колокольчики.Включаем ресивер на пульте телевизора нажимаем AV и в случае скарт +скарт видим, что то с ресивера может надпись «нет сигнала». А в случае скарт + колокольчики можем не увидеть ничего тогда подберите штеккер на котором выход видео и вставьте в гнездо вход видео. Со звуком разберетесь потом. Если вы соединили по ВЧ тогда нужно при включенном ресивере запустите поиск на телевизоре он найдет новый канал.
Настройка антенны.
Я подозреваю, что вы видите названия каналов. На любом из каналов триколора нажмите два раза красную кнопку. У вас появились две или три шкалы в зависимости что у вас стоит в меню новичок или эксперт, но к сожалению пустые ваша задача, чтобы там появились точки и чем их больше тем точнее антенна настроена на спутник. Сажаем возле телевизора родственника, если это дети, то объясняете что как появятся точки они будут смотреть дом 2, а если пропустят, то канал союз и сами идете крутить антенну. Вот уверяю сильно не надо крутить. Во первых эти самые точки появляются с задержкой и лучше поворачивать дискретно. Ага, вот дети закричали что было но увы пропало, вот здесь вы должны проявить умение и выставить азимут и угол места. Ну с азимутом вам уже все понятно а с углом места чем севернее тем больше антенна в землю смотрит, в районе столицы несколько градусов вверх, т.е . зависит от вашей широты. (точные градусы не пишу, так как вдруг у вас стена не отвесная, а может кронштейн кривой, будете опытнее и дотошнее есть программа, которая с точность до минут все покажет). Да и путаница с этими градусами, так как у офсетной антенны он примерно 27 градусов меньше. Немного отвлеклись, но вернемся к нашему сигналу. Чем больше процентов показывает шкала тем сильнее сигнал. На 80 процентах можно остановиться и пойти немного порадоваться, настроенному телевидению.
|
Для спутника EUTELSAT W4. |
||
|
ГОРОД |
УГОЛ МЕСТА. (град) |
АЗИМУТ. (град) |
|
Архангельск |
17 |
185 |
|
Астрахань |
35 |
196 |
|
Белгород |
32 |
181 |
|
Брянск |
29 |
178 |
|
Владимир |
26 |
185 |
|
Волгоград |
34 |
191 |
|
Вологда |
23 |
185 |
|
Воронеж |
31 |
184 |
|
Екатеренбург |
22 |
209 |
|
Иваново |
25 |
186 |
|
Казань |
25 |
196 |
|
Калининград |
26 |
161 |
|
Калуга |
28 |
180 |
|
Кострома |
24 |
186 |
|
Краснодар |
38 |
184 |
|
Курск |
31 |
180 |
|
Москва |
27 |
181 |
|
Мурманск |
13 |
177 |
|
Н.Новгород |
26 |
190 |
|
Ростов-на-Дону |
36 |
185 |
|
Самара |
28 |
198 |
|
Санкт-Петербург |
22 |
173 |
|
Саратов |
30 |
193 |
|
Ставрополь |
38 |
188 |
|
Тюмень |
20 |
214 |
|
Челябинск |
23 |
210 |
Ремонт спутниковых антенн своими руками: устройство и настройка
Спутниковых антенн масса, делятся в быту на два глобальных типа, оффсетные и прямофокусные. Отличие в расположении облучателей конвертеров. Если просто по центру, перед нами прямофокусная спутниковая антенна. Новички задаются вопросом, почему тарелки сильно отличаются от прочих приемных устройств, окружающих человечество в быту. Дело в направленных свойствах. У тарелок (параболических антенн) большой коэффициент усиления, а диаграмма направленности узкая. Требуется жесткая стабилизация спутника на орбите, зато мощность излучения удается значительно снизить. Космический аппарат получил от разработчиков широкую диаграмму направленности, покрывает тысячи и миллионы квадратных километров территории. 99,99% процентов энергии пропадает впустую. Ремонт собственноручно спутниковых антенн касается скорее настройки, позиционирования, правильного использования конвертеров.

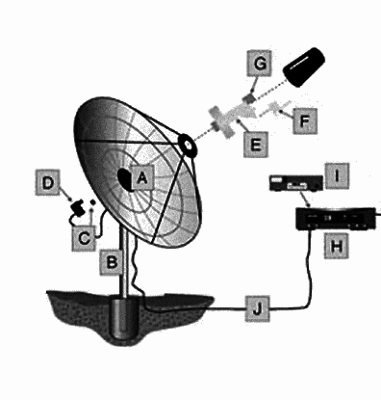

Устройство спутниковых антенн
Главные виды поломок касаются конвертеров. Тарелку удастся повредить лишь специально. Действительно, чему ломаться у куска железа. Устройство спутниковой антенны до смешного просто:
- на кронштейне к стене подвешена тарелка;
- в фокусной плоскости параболоида помещены облучатели.
Все! Со спутника приходит сигнал,объект находится далеко, считается, что линии параллельны. В результате по законам оптики сигнал собирается в фокальной плоскости. У оффсетных антенн тарелка не перпендикулярна направлению на спутник, облучатель далек от центра. Напротив, у прямофокусных антенн конвертер располагается по оси, из-за чего часть сигнала теряется. Это неизбежный недостаток. У оффсетных антенн облучатель висит за пределами тарелки, проявляется другой фактор: площадь улавливания лучей пропорциональна косинусу отклонения от перпендикуляра. Нельзя сказать, что первая конструкция лучше либо хуже второй.
Оффсетные антенны полезны там, где нет шансов наклонить тарелку, чтобы ось смотрела прямиком на спутник. Это преимущественно экваториальные и тропические регионы. На практике оффсетные антенны встречаются не реже прямофокусных. Неправильно называть облучатель конвертером и наоборот. Устройство, висящее возле фокусной плоскости антенны, включает:
- Облучатель. Выглядит как конусный раскрыв, защищенный пластиковым съемным кожухом от осадков.

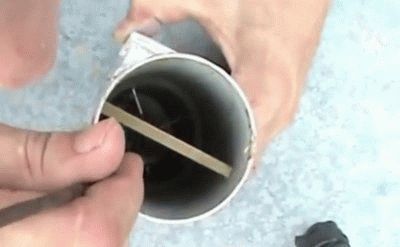

- Деполяризатор. Участок прямого волновода (трубы), где стоят диэлектрическая пластина и пара стержней. Послужит для преобразования круговой поляризации в линейную.
- Конвертер. Представляет электронный блок, где частота спутника понижается до 1 или 2 ГГц для передачи по фидеру с наименьшими потерями. Здесь дополнительно расположен малошумящий усилитель. В формуле чувствительности доминируют характеристики первого активного каскада. Важно тут снизить уровень шума.
Дело осложняется вещанием спутников на диапазоне частот. Приняты C и Ku диапазоны. В любом доминирует собственный вид поляризации. На С — круговая, в Ku — линейная. Новички недоумевают. Поясняем, что диапазон С, используемый в РФ, имеет круговую поляризацию в силу ряда причин:
- Наследие тяжелого прошлого. В СССР на космических аппаратах применялась круговая поляризация для спутниковой передачи информации, орбита шпионов отличалась от геостационарной. Не требовалось учитывать угол наклона поляризации, как при использовании горизонтального типа.
- Вектор поляризации отклоняется магнитными полями. Солнечные бури и флуктуации земных характеристик оказывают влияние на угол наклона. Причем эффект Фарадея снижается с увеличением частоты. Следовательно, в Ku диапазоне не слишком страшен.
Подобные особенности упрощают настройку оборудования, нет надобности вращать вокруг оси конвертер, что здорово – угол сложно поймать. Если на C и Ku вести вещание с линейной поляризацией, эффект Фарадея сказывается разным образом, в результате нельзя настроить антенну нужным образом. Это хуже, нежели потери, создаваемые гибридным конвертером. Оценить сложно, но чем ближе абонент к полюсу, тем сильнее искажения. РФ лежит на северных территориях.
Добавим, что диапазоны Ku и C настолько велики, что участки разбивают дополнительно, иначе невозможно сконструировать гетеродины для получения промежуточных частот (см. выше). Спутники захватывают далеко не весь спектр, что учитывается конвертерами. Держите совет:
Уточняйте помимо диапазона поддиапазон провайдера. При выборе оборудования смотрите, чтобы конвертер поддерживал волну.
Конвертеры с виду похожие: стальной ящик, участок трубы, раскрыв, конструкция зашита в пластик, прикрыто чехлом со стороны входа. С точки зрения геометрических размеров разница имеется для диапазонов, но начинка важнее. Электроника имеет в любом случае собственную полосу пропускания, без совпадения сигнал не пройдет. Больше скажем – производители хранят в секрете начинку оборудования, поэтому отдельные конвертеры работают за штатными пределами, это скорее исключение из правила, нежели постоянный приятный сюрприз для пользователя. Гибридные конвертеры работают на всех частотах (проверяйте), внутри стоят два приемника.
Настройка спутниковых антенн
Любой конвертер вне зависимости от наклона смотрит в центр. Это обеспечит попадание в раскрыв максимума энергии. Если слегка отклонится, продолжит работать похуже. При улучшении работы возможна ситуация суперпозиции полей, когда правило нарушается, но в общем случае центрируйте раскрыв, чтобы смотрел на донышко тарелки. Современное оборудование удовлетворительно работает во многих ситуациях, но не стоит слишком пренебрегать ключевыми моментами.
Настройка спутниковой тарелки начинается с ориентирования. На сайте провайдера либо доступном месте отыскивается калькулятор углов. Бывают нацелены на определенный спутник, либо координаты космического аппарата потребуется ввести. Разумеется, необходимо по возможности точно знать географическое местоположение. Проще найти при помощи смартфона с модулем навигации. Точность достаточна для вычислений. Калькулятор даст угол места, азимут, угол наклона конвертера. Случается, спутников несколько. Тогда смотрим координаты космических аппаратов, находим средний, нацеливаем тарелку на устройство.
В последнем случае один облучатель окажется посередине. Для оффсетной тарелки угол места отличается от выданного калькулятором. Либо робот спросит о типе антенны. Как правило, оффсетные облучатели чуть смещены вниз, стоит учитывать при нацеливании. Отличаются от прямофокусных, к примеру, соотношением F/D (фокусное расстояние антенны на диаметр). Отличить приблизительно облучатели удаётся по внешнему признаку: у оффсетных используется ступенчатый рупор, у прямофокусных концентрические круги. Это не правило, но так обстоит дело в реальности. Следовательно, используя неподходящие облучатели, не удивляйтесь, что качество приема ниже среднего.
Дали понять, что делать при настройке антенны самостоятельно. Добавим, что нацеливание возможно производить при помощи ресивера. В большинстве комплектов спутниковых антенне встроенные программы (средства) для улавливания волн, выдаются качество, мощность. Если первый человек смотрит на экран, а второй работает над кронштейном, совместными усилиями результат окажется достигнут.
По компасу задайте азимут, угол места вымеряется уровнем и транспортиром. После примерной установки начинается позиционирование по показаниям аппаратуры. После достижения максимума начинаются эксперименты с углом наклона конвертера.
Потом приступаем к установке дополнительных облучателей, если имеются. Для конкретного определяется угол наклона отдельно. Если спутник вещает в двух диапазонах, следует брать гибридный конвертер спутниковой антенны. Деполяризационная пластина углом наклона задает направление круговой поляризации. При неправильной установке приема нет. Не затевая ремонта спутниковых антенн, рекомендуется пластину удалить, поймать сигнал без нее, потом уже ставить. Это сложный процесс, но выполнимый. При отсутствии пластины принимаемая мощность на 3 дБ ниже, что соответствует эквивалентному уменьшению площади тарелки в 1,4 раза.
Перед снятием антенны сделайте засечки на кронштейнах, это поможет быстро водворить тарелку на место. Главные причины поломок касаются сбоя направленности параболоида. Кстати, не забудьте поставить рядом громоотвод, иначе молния сожжет конвертеры. Электронная часть починке не подлежит. В стране пока не научились программировать микросхемы.
Самостоятельная установка Триколор ТВ
Правило №1 «100 грамм или 2 мешка цемента»
Стеновой кронштейн антенны — выдерживает вес 100 килограмм. То есть,подтянутся на нем,встать на него всем весом тела. Подвесить груз, скажем мешок с картошкой или 2 мешка цемента,кому что ближе:)При этом крепление не должно сдвинутся в сторону ни на миллиметр.
В общем кронштейн антенны должен стоять на стене прочно и на века. Исходя из того ,что кронштейну необходимо выдерживать большой вес,(картошка,как никак) :)подбираем и подходящий крепеж. Обычно это анкерные болты 10х100 или сантехнические «глухари»,если стена деревянная.
Подходящие «глухари» будут затягиваться ключом на 13мм.
Все ответы на вопросы типа:
К чему все эти сложности?
Можно ли мне прибить гвоздями кронштейн антенны к стене?
Будут найдены в пункте №3 «Зубчатка или 1ммсекунд» этой инструкции.
Правило №2 «Солнечный компас»
Немного теории.
Все телевизионные спутники «висят» над экватором, там где Африка,там где очень жарко, то есть для нас это находится на юге. «Висят» они себе там на высоте 36000 километров, и летят со скоростью вращения Земли. То есть для нас это выглядит, словно они застыли в одной точке, ведь мы тоже вращаемся вместе с Землей. В общем совсем неподвижно себе висят.
Что позволяет нам беспрепятственно на них настроится. Чем мы,совершенно наглым способом и воспользуемся в пункте №3 «1ммсекунд» этой инструкции.
Ближе к «телу» как говорится. Исходя из выше полученной информации
теперь понимаем ,что кронштейн , как и саму антенну следует закреплять
на южной стене нашего дома. Там ей и тепло будет и спутники видны 🙂
Да кстати , а причем здесь название пункта «Солнце в 13:30»?Спросите Вы.
Все дело в том ,что направление на юг прекрасно укажет Солнце. Если Вы посмотрите на него в 13:30 по летнему времени — это и будет направление на юг. Замечу, точность здесь не играет особого значения. Точность потребуется от нас только в пункте №3″1ммсекунд» и там о ней будет рассказано более подробно. А пока ограничимся только выбором нужной стены дома. Обязательно заметьте, где будет находиться солнце в 13:00 и 14:00, это поможет нам в дальнейшем при поиске спутника.
Правило №3 «Зубчатка или 1ммсекунд»
Теперь когда выбрали стену дома и установили кронштейн антенны — начинаем сборку самой антенны. В целом в сборке антенны нет ничего сложного, просто руководствуемся схемой идущей в комплекте с антенной,производим сборку по нему.
Устанавливаем собранную антенну на кронштейн. «Прицеливаем» антенну максимально высоко и закрепляем.
Антенна двигается только вправо-влево. Вверх-вниз у нас жестко зафиксирован.
Сначала направляем антенну в позицию солнца на 13:00. И медленно передвигаем в позицию 14:00.
Это самый важный момент! Как,что здесь делать? Сдвигаете антенну на 1 мм и останавливаетесь ровно на 5 секунд.
Смотрите в телевизор на надпись «нет сигнала» в течении 5 секунд. Если картинка канала не появилась, передвигаем еще на 1мм и опять ждем 5 секунд. Таким образом проходим из точки 13:00 в точку 14:00. Если картинка все же не видна , отпускаем «верх-низ» антенны,наклоняем на 1 мм и возвращаемся назад на 13:00. Теперь становится очевидным ,зачем здесь два мешка с цементом. Если стойка будет «гулять» хотя бы на 1мм,вся ваша работа пойдет «насмарку» или псу под хвост.
Как только появляется картинка работающего телеканала, останавливаемся и затягиваем горизонтальные болты крепления антенны.
Устанавливаем телевизор на место,демонстрируем домашним выполненную работу и возвращаемся к пункту 1 инструкции,а именно к разделу 100 грамм и отмечаем наш успех:)
Когда есть сомнения , а будет ли здесь принимать сигнал со спутника? Не мешают ли мне вон те дома, деревья, пирамиды 🙂 и прочее.
Потребуются следующие инструменты:
1.Транспортир
2.Учебник геометрии (на всякий пожарный или скачать решебник по алгебре 11 класс 🙂
3.Отвес строительный
4.Компас или Солнце в 13:30
5.Глаз (правый или левый)
6.Мозг 🙂
Берем отвес ,прикладываем его к точке 0 градусов на транспортире, у нас получается условная линия горизонта.
Далее откладываем 27 градусов по шкале транспортира и смотрим глазом вдоль верхней линейки. Все,что попадет в поле нашего зрения — будет мешать приему со спутника. А по горизонту смотрим естественно на Солнце в 13:30 или по азимуту на компасе 181 градус
Примечание к инструкции
В приемнике нужно предварительно «приписать» каналы спутника, то есть настроить
его при покупке, если же это не удалось, то отправится в гости к соседу, у которого антенна заведомо настроена и показывает Триколор ТВ, с «бутылкой» и настроить там свой спутниковый приемник на спутник, а заодно и пообщаться:)
Да прибудет с Вами Сила 🙂 !
Как настроить антенну Триколор ТВ своими руками: подробная инструкция
Радует прославленный провайдер спутникового телевидения! Смотрите пакет Триколор ТВ FullHD три года бесплатно*. Позвоните по указанным на странице провайдера ВКонтакте телефонам. Будьте внимательны, предложение действует весной 2014 года для Москвы и области. Полагаем, за эти деньги придется купить полный комплект приема спутникового телевидения (либо заменить старый). Поэтому интересно узнать, как настроить антенну Триколор ТВ собственноручно. Учитывая, что с 22 апреля 2014 года осуществлен переход на новое программное обеспечение для тех, кто нацелен на спутник Экспресс-АТ1, тема сегодня актуальна.
* Акция провайдера.
Новости Триколор ТВ
На сайте Триколор выложены инструкции по обновлению прошивки tricolor.tv/help/technical-issues/obnovlenie-programmnogo-obespecheniya/. Выберите купленную модель, выполните требуемые операции. Перейдите на указанный номер канала для получения дальнейших указаний.
Владельцам ресиверов «DRE-4500, DRS-4500, DRE-5500, GS-8300, GS-8300M, GS-8300N, DRS-8300, GS 8304» придется обновить программное обеспечение. Летные испытания новых спутников окончены. 17 марта 2014 года с космодрома Байконур пущены два космических аппарата:
- Экспресс-АТ1.
- Экспресс-АТ2.
Первый занял позицию над экватором в положении 56 градусов восточной долготы. Второй спутник летит в заданную точку (140 градусов восточной долготы), прибудет к лету. Телезрители Триколор ТВ должны сказать большое спасибо академии им. М.Ф. Решетнева за разработку аппаратов.
В поддержку нового стандарта вещания FullHD провайдер обещает заменять старое оборудование новым. Наконец Триколор ТВ стал использовать мировые стандарты. Новое оборудование представляет собой CAM-модуль (Conditional-access module) DRE, дополненный интерфейсом PCMCIA, просто вставляемым в нужный слот телевизора. Обратите внимание, внутри плазменной, жидкокристаллической панели должен быть зашит ресивер DVB-S2. Убедиться можно, посмотрев технические характеристики прибора.
Никакого оборудования не нужно, тарелка превратилась в обыкновенную телевизионную спутниковую антенну Триколор ТВ, подсоединяемую кабелем снижения ко входу плазменной, жидкокристаллической панели. Ключ зашит внутри платы, активирован. Сначала подключите тарелку, попробуйте найти не зашифрованный спутниковый канал. Попытка удачно завершена, врубайте в слот CAM-модуль DRE, посмотрите зашифрованный контент.
Обратите внимание: картинка появится по истечении определенного времени, нужного системе получить данные расшифровки.
Правда просто? Замечательно! Теперь настройка ведется через меню телевизора. Никаких двух пультов, одного гибридного. Забудьте кошмарный сон. Тарелка стандарта DVB-S2 станет стандартной спутниковой антенной, не отличающейся простотой применения от волнового канала и прочих. Чтобы запросто пользоваться прелестями нового FullHD, необходимо знать, как настроить спутниковую антенну Триколор. Пара слов о стандарте. FullHD – просто телевидение высокого разрешения. Намного лучше HD, младшие стандарты в подметки не годятся. Разрешение составляет 1920х1080 пикселей.
Пару слов о DVB-S2. Делаем для себя, недосуг вникать, что за новый стандарт спутникового телевидения (попутно авторы написали статейку в Википедии ru.wikipedia.org/wiki/DVB-S2). Русскоязычная статья Википедии появилась недавно (см. выше). DVB-S2, напоминает DVB-T2, только не на земле, в воздухе. Используются алгоритмы сжатия mpeg4, даже при наличии коррекционных кодов устранения ошибок позволяющие передать до 30% информации больше стандартного DVB-S. Имеется обратная совместимость стандартов, старые приемники новый сигнал не осилят, разумеется.
Насчет DVB-T2 сказано: является пределом мечтаний теоретиков. Большего количества информации в данную полосу частот втиснуть нельзя, DVB-S2 в марте 2014 года пополнился пресс-релизом будущих поправок, нацеленных достигнуть 50%-ное превосходство. Документ называется Спецификация DVB-S2X. Включён ряд видов модуляции и частот, предназначенных разным условиям приема, передачи. Чтобы правильно настроить спутниковую антенну Триколор ТВ, информация не пригодится, поскольку сигнал передается аналогично. Важный факт – отсутствие обратной совместимости с DVB-S. Внимательно выбирайте телевизор.
Среди преимуществ нового формата отмечаются качественная картинка, передача аудио сопровождения формата Звук вокруг 5.1. Ожидается стабильный прием, некоторые изменения коснулись кодов коррекции ошибок. Посмотрим, как правильно настроить антенну Триколор ТВ на спутники.
Настройка антенны Триколор ТВ своими руками
Хотя обмолвились о новых спутниках, сегодня вещание ведется старыми. Eutelsat 36A и 36B, расположившиеся на 36 градусах восточной долготы. Используя схожие рекомендации, в Сибири в будущем возможно нацелиться на Экспрессы. Будем считать, ресиверы обновили согласно инструкциям сайта провайдера. Порядок работы с Триколор ТВ таков. После покупки комплекта нужно зарегистрироваться. Если настройка антенны Триколор ТВ самостоятельно произведена, потребуется достучаться ближайшему дилеру. Координаты найдете по адресу tricolor.tv/how-to-connect/where-buy/buy/dealers/.
Откроется карта положения магазинов. Потребуется позвонить, наведаться лично, активировать оборудование. Без этого ловится минимум информационный канал Триколор ТВ, наличие на экране говорит: нацелились на спутник успешно. Не происходит – мучаемся, пока поймаем. Иначе придется оплатить настройку антенны Триколор ТВ дилеру по расценкам. Продавец за активацию, заключение договора пытается взять деньги, рекомендуется сообщить по адресам (на время акции, которая истекла):
- 197022, Санкт-Петербург, а/я 170, ЗАО «Национальная спутниковая компания»;
- [email protected].
Деньги, если самостоятельная настройка спутниковой антенны Триколор ТВ произведена, никто брать права не имеет. Нацеливание тарелки ведется программным обеспечением ресивера, где полагается зайти в меню Установка антенны, подраздел Уровень принимаемого сигнала. Внутри названия спутников. В зависимости от региона Eutelsat 36A и 36B или BONUM-1 и DIRECTV-1R (которые летают на 56 градусов восточной долготы, где расположился Экспресс-АТ1). Лучше узнайте у дилера. Москва находится на 37-ми градусах восточной долготы, новый спутник Экспресс-АТ2 рассчитан охватить Дальний Восток. 56 приходится примерно на Уфу. Обратите внимание, в одной точке Земного шара одновременно виднеется несколько космических аппаратов, вещающих Триколор ТВ.
Конечно, читатель задался вопросом, откуда взять угол места, азимут правильно нацелить антенну. Рекомендуем воспользоваться программой Satellite Antenna Alignment, легко скачать в интернете. По сведениям пользователей можно получить не просто нужные углы, полную картину спутников, видимых на небе в точке поверхности планеты. Обратите внимание, высотой подвеса тарелки Триколор ТВ допустимо пренебречь, спутник очень далеко. Берите компас, транспортир, осваивайте крышу. Профессионалы используют специальный прибор для настройки антенны Триколор ТВ, не у любого читателя найдется.
Придется через домашних действовать. К примеру, покричать друг другу из окна, лучше становится сигнал, хуже. Запастись крепкими руками, затащить наверх ресивер, телевизор. Быть может, вариант не хорош, зато обеспечит максимальную скорость поиска правильного направления. Можно одной рукой двигать антенну по углу места и азимуту, второй «смотреть» показания ресивера. Как делать, рассказали выше.

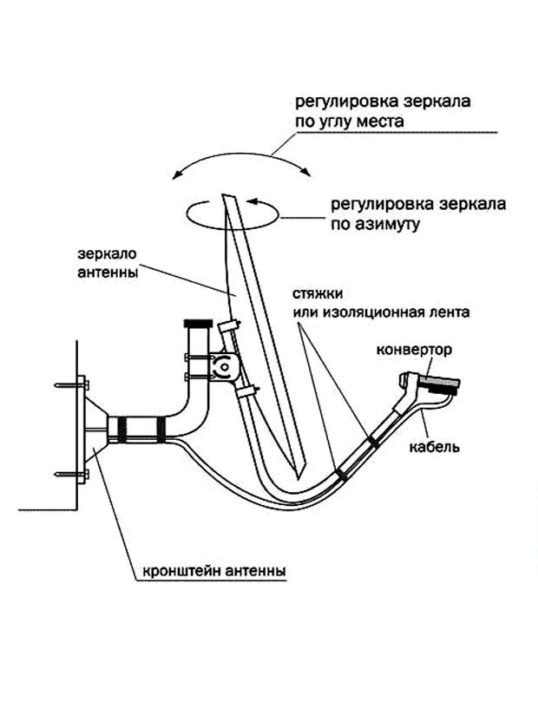

Финишная черта: настройка и установка антенны Триколор ТВ завершены, не забудьте прикрепить кабель снижения, затянуть болты на механизмах регулирования положения кронштейна. Новые телевизоры не требуют наличия ресивера, имеют собственный, тащить плазменную панель с диагональю свыше 40 дюймов на крышу просто нереально. Даже если любим сделать невероятные вещи своими руками. Внешний ресивер, скорее, работает на абсолютно любой телевизор. Главное, частоту правильно настроить.
На ресивере настройка дециметрового канала для выходного сигнала. Его ловите на телевизоре. Раздобудьте переносную модель, отправьтесь на крышу поймать сигнал. Дальнейшие действия определены структурой внутреннего меню. Потрудитесь обновлять программное обеспечение, как указано выше. Когда настройка спутниковой антенны Триколор самостоятельно сделана, регистрация и заключение договора проводятся бесплатно.
