Требования к щитам электрическим: ГОСТ 32397-2013 Щитки распределительные для производственных и общественных зданий. Общие технические условия – ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия

Нарушения правил электромонтажа – электрические щиты

    Недопустимо объединять шины N и PE, если в питающем щит кабеле они разделены. В каждом щите должны быть шины (сборки зажимов)  для подключения нулевых проводников: рабочих — N, защитных – PE, либо PEN. Объединенный проводник PEN кабеля, питающего щит, подключают к шине PE щита (требования п.п. 1.7.135; 4.1.22 ПУЭ).

    Надежность и долговечность любого электрощита во многом определяется способом соединения входных клемм аппаратов защиты отходящих кабелей с выходными клеммами вводного аппарата защиты. Раньше для этих целей всегда использовали шины, которые были очень надежны, но занимали много места (см. Рис. 1). В настоящее время подобные  шины используют только в щитах с нагрузками большой мощности (ВРУ, ГРЩ). А в обычных распределительных щитах используют специально предназначенные для этих целей блоки сжимов и малогабаритные шины, устанавливаемые на модульные автоматические выключатели. Использование для ошиновки щита проводов, как показано на Рис. 2, зачастую менее надежно.

Важно:

     При монтаже любого электрощита должны применяться инструменты, соответствующие выполняемой задаче. При закручивании винтов необходимо следить, что бы  шлицы отверток соответствовали шлицам винтов. Особенно это касается крестообразных шлицев. В случае использования отверток со сточенными шлицами, передача момента вращения и давления на головку винта может оказаться недостаточной для получения качественного контакта. Новый хороший электроинструмент, также как и различный ручной  инструмент, можно всегда быстро приобрести в широкой сети интернет магазинов. Официальные сайты некоторых популярных магазинов приведены в статье сайта Магазины инструментов.

    Все аппараты защиты, а также другие комплектующие изделия должны быть надлежащим образом закреплены. Несмотря на наличие этого очевидного требования можно увидеть автоматические выключатели, подвешенные на проволочках (Рис. 3).



Электрический распределительный щит

Рис. 1 Распределительный щит



Ошиновка щита проводами

Рис.2 Ошиновка щита проводами



 Недопустимые способы крепления

Рис.3 Недопустимые способы крепления



Отсутствует маркировка внутри щита

    Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

    В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые  номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и  п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.



 Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите



Отсутствует возможность установки резервных аппаратов защиты

    Как показывает практика, при эксплуатации электроустановок со временем возникает необходимость установить в корпус распределительного щита дополнительные аппараты защиты. Для этих целей всегда должно быть зарезервировано свободное место. Кроме того, следует предусматривать несколько резервных автоматических выключателей, к которым оперативно можно подключить отходящую линию в случае выхода из строя одного из аппаратов защиты.



Некачественное крепление отходящих кабелей

    Все кабели, отходящие от электрощита, должны быть надежно закреплены. В первую очередь это касается открытой электропроводки, когда к кабелю могут быть приложены механические воздействия. В соответствие с п. 4.1.22 ПУЭ ввод кабелей внутрь щита не должен нарушать степень защиты его оболочки.

Для предотвращения попадания в оболочку щита пыли и посторонних предметов в месте ввода кабелей в щит необходимо предусматривать уплотняющие устройства (п. 4.1.18 ПУЭ).



Не правильное подключение отходящих кабелей

    Это наиболее распространенная ошибка электромонтажа. И прежде всего это касается цепей рабочего N и защитного PE нулевых проводников. В квартирных щитках не допускается подключать более одного проводника под один зажим к шинам N и PE (требование п. 6.3.6 ГОСТ Р 51628-2000), но стремясь изготовить щиток минимально-возможных размеров многие идут на нарушение этого требования. В ВРУ такое подключение допускается: в п. 6.4.5 ГОСТ Р 51732-2001 записано «как правило» должен подключаться один проводник. При такой записи отклонение от этого правило должно быть обосновано (см. п. 1.1.17 ПУЭ).

    На Рис. 5 показано подключение нулевых проводников отходящих кабелей в распределительном щите пищеблока, где собраны воедино все возможные нарушения правил электромонтажа: отсутствуют отдельные шины для нулевых рабочих и защитных проводников, под один болт подключены проводники N и PE, не предусмотрены меры против выдавливания проводников, отсутствуют меры против ослабления контакта. Аналогичные замечания можно сделать к подключению нулевых рабочих и защитных проводников в щите, показанном на Рис. 2.



Недопустимые методы подключения жил

Рис. 5 Недопустимые методы подключения жил



Отсутствуют обозначения кабелей

    Все отходящие от распределительного щита кабели должны быть промаркированы (требования п.п. 3.103, 3.104 СНиП 3.05.06-85, п. 2.3.23 ПУЭ 6-го издания). Для этих целей могут быть применены бирки: квадратные для маркировки кабельных линий напряжением до 1000 В, круглые – свыше 1000 В и треугольные для маркировки контрольных кабелей. Требования к биркам установлены в ТУ 36-1440-82. На бирках указывают марку, сечения и наименования кабельных линий. Недопустимо использовать для маркировки самодельные бирки, изготовленные из недолговечных материалов, как показано на Рис. 3 (малярный скотч вокруг кабеля).

    О наиболее типичных ошибках электромонтажа, не касающихся напрямую электрощитов можно почитать в статье Типичные нарушения правил электромонтажа.



Отсутствует селективность защиты

     Если автоматические выключатели выбраны не правильно, то при коротком замыкании в одной из отходящих линий может отключиться вводной аппарат защиты электрощита. Для выбора типов выключателей пользуются таблицами селективности, предоставляемыми производителями оборудования. Подробнее о выборе автоматических выключателей, обеспечивающих требуемые уровни селективности см. статью Селективность защиты в схемах электроснабжения.



                                                                                                                                      03.08.2014 г.

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

Правила сборки электрических щитов

Каждый дом оборудован электрической системой. Проводку обычно монтируют с нуля или заменяют на новую. Система электропроводки не только должна правильно распределять электричество, но и отличаться высокой безопасностью. Защитную функцию выполняет электрический щит. Его обязательно устанавливают в каждом доме. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно.

При создании качественной проводки следует понимать, как осуществляется физика процесса. Инженерные знания складываются из понимания основ физики и математики. Поэтому провести проводку самостоятельно можно только при полноценном владении определенными знаниями. Важно пользоваться конкретными рекомендациями и соблюдать определенные правила. Требования к электрощитам прописаны в соответствующих ГОСТах.

Для чего нужен щиток

Электрощитом могут называться несколько систем. К ним относится распределительный щиток, главный и групповой. Все они работают по одному принципу. Для чего предназначается электрощит? У него есть несколько функций:

• Он должен принимать энергию от внешнего источника.
• Электрический щиток используется для распределения энергии по разным группам потребителей;
• Еще одной функцией щитка является защита проводки. Он предотвращает короткие замыкания.
• Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это.
• Электрический щиток должен гарантировать абсолютную безопасность, защищать людей от многих поражающих факторов.

Небольшое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрическим щитком. Установка прибора не обойдется без проведения точного научного расчета. Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

Как распределяется электричество

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

• Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
• Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.

• Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
• Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
• Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Необходимость УЗО для электрического щитка

УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

• Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.

• Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
• Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Количество мест в щитке

Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

• Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих. Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент. Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
• Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
• Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Сборка и монтаж щитка

Электрический щиток является сложным устройством, которое требует точной сборки и правильной установки. Не следует начинять устройство модульным оборудованием в грязном или пыльном помещении, где проводятся строительные работы. Лучше, чтобы эти процессы проходили в чистом и хорошо освещенном помещении, на прочном столе. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Монтаж корпуса щитка

Навесные конструкции можно установить за несколько минут. Такая работа не отличается от навешивания обычного шкафчика. Поэтому для примера выбрана встраиваемая конструкция. Технология ее монтажа в кирпичную или бетонную стену не отличается.

Установка щита в бетонную конструкцию выполняется немного сложнее. Сперва следует узнать, несущая это стена или нет. В первом случае установка щитка в нее запрещена. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. На это уйдет много времени и финансовых затрат.

Лучше, если монтаж щитка осуществляется в фальш-стену. В нее можно уложить все необходимые кабели таким образом, чтобы обеспечить максимальную эффективность эксплуатации щитка. При этом стена станет толще на 10 см. Такое решение можно выгодно обыграть, с дизайнерской точки зрения.

Сперва следует рассмотреть правила сборки электрического щита своими руками:

• Щитки следует располагать в проветриваемых комнатах, располагая конструкцию вблизи от входа в жилище. Лучше, если щиток будет установлен в тамбуре.
• Комната, в которой будет монтироваться щиток, должна иметь влажность 60%.
• От дверных проемов, углов и откосов до боковых поверхностей щитка должно быть расстояние не меньше 15 см. Кроме того, к устройству необходимо обеспечить легкий доступ. Не рекомендуется устанавливать щитки в шкафах или гардеробах.
• Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.
• Установка должна проводиться на высоте от 1,4 до 1,7 м над чистовым полом.

Монтаж электрического щитка представляет собой сложную процедуру, которая выполняется в строгой последовательности. Каждый этап работ следует выполнять максимально точно, не упуская мелочей. Порядок работ при монтаже корпуса следующий:

• Разметить место установки щитка. Для этого при помощи уровня следует прочертить линию низа конструкции и вертикаль любой стороны.
• Приложить к стене корпус. Нижние и боковые края совместить с разметкой. Очертить корпус по периметру. Для этого используют строительный маркер.
• При помощи болгарки выполняются резы по периметру ниши. Для этой работы применяется болгарка с алмазным диском.
• При помощи перфоратора необходимо выдолбить всю поверхность ниши, а затем выровнять дно.
• Примерить корпус в нише, проверить, насколько оптимальной является глубина монтажа.
• Установить на щиток штатное крепление, а затем вставить щиток в нишу, выставить по уровню и выполнить отметки в стене для дюбелей.
• При помощи перфоратора пробурить отверстия для креплений, вставить дюбеля, установить щиток и зафиксировать его.
• Демонтировать из щитка рамку со вставленными в нее рейками.
• Заполнить пространство между нишей и корпусом монтажной пеной.

Нередко возникают ситуации, когда в комплекте со щитком не поставляются крепления для стены. Можно устанавливать щиток на дюбеля, пробивая их через заднюю стенку. Для креплений там имеются места, в которых высверливают отверстия.

Ввод кабелей в щиток

Такая процедура требует повышенного внимания. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Это позволит правильно установить необходимые приборы.

Стандартные щитки выполняются таким образом, чтобы было удобно вводить в них кабели. В нижней и верхней части таких конструкций имеются специальные отверстия с перфорацией. Чтобы вставить трубу, их необходимо просто вдавить пальцем. Обычно такие отверстия рассчитаны на диаметр труб 16 и 20 мм.

Ввод кабеля в навесной электрощиток проводится довольно просто. Электрический кабель необходимо только зафиксировать и методично вводить по очереди кабели. При вводе кабеля в устройство встраиваемого типа следует по определенной технологии. При этом корпус щитка должен быть закреплен на алебастр. Кроме того, его необходимо выравнивать по уровню. Такую работу лучше проводиться профессионалу.

Если приобрести дешевый щиток, вводить электрические кабели будет проблематично. Отверстия придется вырезать самостоятельно. Затем необходимо установить специальные пластины. Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа.

Еще одна проблема, с которой сталкиваются неопытные электрики, вводящий электрический кабель в электрощиток при прохождении технологических отверстий кабель обладает определенной степенью свободы, когда перемещается в трубе. При этом сложно организовать провода в самом электрощитке. Решить такую проблему можно довольно просто – необходимо в штробу около места ввода электрических кабелей в щиток накинуть алебастр. Однако такое решение не очень современно и не самое эффективное.

Предварительная сборка электрического щита

В интернете имеется множество фотографий, которые иллюстрируют сборку электрических щитов, уже установленных на свои места. При этом необходимо расставить модульно оборудование и выполнить коммутацию различных элементов проводом ПВ1. Его сечение при этом должно быть от 4 до 6 кв. мм. Осуществляется монтаж оборудования на высоте 1,5-1,7 м от пола. Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики. В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу.

Заключение

Учитывая все проблемы, с которыми можно столкнуться в процессе работы, следует напомнить, что приобретать лучше только качественные комплектующие. Модульное оборудование необходимо устанавливать на столе в чистой комнате. Опыт таких работ позволит подключить все линии к уже имеющемуся щитку.

Отправить комментарий

ПУЭ 7. Правила устройства электроустановок. Издание 7

7.1.22. На вводе в здание должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ.

При наличии в здании нескольких обособленных в хозяйственном отношении потребителей у каждого из них рекомендуется устанавливать самостоятельное ВУ или ВРУ.

От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.

При ответвлениях от BЛ с расчетным током до 25 А ВУ или ВРУ на вводах в здание могут не устанавливаться, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более 3 м. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм, не распространяющим горение, проложенным в стальной трубе, при этом должны быть выполнены требования по обеспечению надежного контактного соединения с проводами ответвления.

При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений.

7.1.23. Перед вводами в здания не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или ГРЩ.

7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях.

7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.

Автоматический выключатель следует рассматривать как аппарат защиты и управления.

7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.

7.1.27. Этажный щиток должен устанавливаться на расстоянии не более 3 м по длине электропроводки от питающего стояка с учетом требований гл. 3.1.

7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещений перегородками с пределом огнестойкости не менее 0,75 ч.

При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.

Трубопроводы (водопровод, отопление) прокладывать через электрощитовые помещения не рекомендуется.

Трубопроводы (водопровод, отопление), вентиляционные и прочие короба, прокладываемые через электрощитовые помещения, не должны иметь ответвлений в пределах помещения (за исключением ответвления к отопительному прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей и т.п.

Прокладка через эти помещения газо- и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

Двери электрощитовых помещений должны открываться наружу.

7.1.30. Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию, электрическое освещение. Температура помещения не должна быть ниже +5 °С.

7.1.31. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами.

встраиваемые, уличные, металлические и слаботочные

Содержание статьи:

Электрический щиток – устройство, принимающее и распределяющее энергию однофазного (до 1000 В) и трехфазного (до 50-60 Гц) тока. ГОСТ 51321 отмечает, что щиток электрический может запитываться от одной или нескольких входных линий, подключается нулевыми и защитными кабелями. Установка производится для организации осветительных и силовых коммуникаций домов и квартир.

Устройство распредщита

Распределительный щит

Квартирный распредщиток заменяет систему из счетчиков, переключателей, УЗО, что позволяет сэкономить место в подъезде. Изделие состоит из нескольких узлов:

• корпус из металла или термостойкого пластика – бывает встроенным и навесным;
• вводный автоматический выключатель – двойной элемент может обесточить линии фазы и нуля;
• УЗО, или дифференцированное реле – при регистрации утечки напряжения отключает электричество;
• автоматические выключатели– контроллеры подбираются по номиналу мощности потребителей;
• дин-рейка – металлическая пластина, на которую при помощи фиксаторов ставятся автоматы;
• соединительные кабели с сечением по характеристикам электроприборов;
• электрический счетчик для учета расхода энергии.

Электросчетчик монтируется при необходимости.

Функции электрического щита

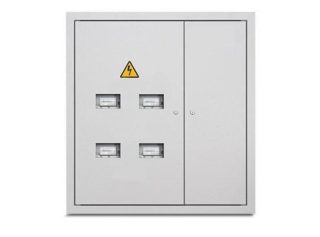

Электрощиток в подъезде на 4 потребителя

Распределительный электрический щиток является техническим отделением дома или квартиры, где находятся приборы контроля и аварийной остановки электросети. Они выполняют функции:

• разветвления линии под запитку различных потребителей;
• автоматического выключения электричества при поломках;
• контроля энергозатрат, если установлен счетчик;
• контроля общего состояния и качества подачи энергии, если имеются реле и датчики;
• предотвращения риска сгорания бытовой техники;
• равномерности распределения нагрузки на линии.

Распредщиток, срабатывая при повышенной нагрузке, предотвращает травмы человека.

Основные классификации

По сфере использования

ГРЩ

Электрощит обеспечивает безопасность подачи электричества в квартиры, на этажи или в здания с большой квадратурой. По охвату обслуживаемой зоны приборы подразделяются на несколько типов.

• ГРЩ, или главный распределительный щит – габаритная конструкция, которая в электрике применяется на трансформаторной подстанции или производственных линиях. Приспособление снабжает энергией большой объект, равномерно ее распределяя. За счет этого предотвращаются перегрузки сети, происходит автоматический переход с основного на резервное питание.
• Щит, установленный на вводе, или ВРУ, используется под силовой кабель домов, офисов, производства. Он предназначен для разделения линий, от которых запитывается квартира или весь этаж. Аппарат учитывает расход энергии, срабатывая на отключение при перегрузках и коротких замыканиях.

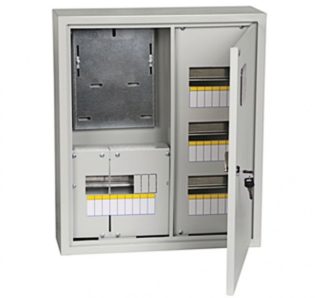

• ЩЭ – щит этажный. Модуль устанавливается для разделения питания на 2-6 квартир. Имеет отсеки для автоматики потребителей, счетчика электричества и абонентского оборудования: телефон, телевидение, радио, домофон.

  ЩК

• ЩК -вводной прибор монтируются на входе проводников в квартиру. Стандартное место установки – прихожая, тамбур, зона у входной двери. Щиток предотвращает короткие замыкания, перегрузки, обеспечивает разделение питания и контроль затрат электричества.
• ЩУ – устройство, управляющие автоматикой и приводами механизмов отопления, вентиляции и сигнализации. Пользователь настраивает параметры вручную.
• ЩА – щитки автоматики оснащаются программными контроллерами, отслеживающими состояние электросистемы и других сетей.
• ЩБП – щит бесперебойной подачи необходим для обеспечения электричеством систем управления, оборудования медучреждений и другой техники 1 категории электроснабжения.
• ЩСН – приборы собственных нужд запитывают оборудования на объектах – станциях и подстанциях. Благодаря им работают силовые трансформаторы, системы управления и основные коммуникации.

На предприятиях также применяются ЩПТ (щитки постоянного тока) с АКБ, зарядными аппаратами, выпрямительными установками.

По способу и месту монтажа

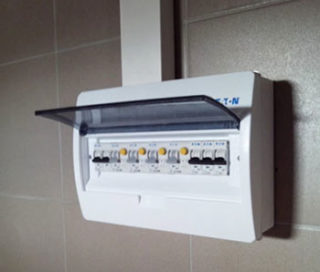

Накладной щиток

В зависимости от метода установки существует несколько моделей.

• Накладные. Наружный щиток крепится на стену саморезами и дюбелями. Место под крепление стоит выбирать с учетом выступа навесного распределительного щита на 12-20 см от поверхности. Настенный прибор подходит для деревянных домов, изготавливается из металла и пластика, применяется для скрытой или открытой линии.
• Встраиваемые. Для установки аппарата в стене проделывается специальная ниша, что усложняет монтажные работы. Скрытие технологического шва обеспечивает специальная отбортовка на лицевой части встраиваемого электрического щита.
• Напольные. Модели отличает большой размер, поэтому они не применяются для бытовых электролиний. Устройства актуальны на производстве, в административных зданиях, торговых центрах.

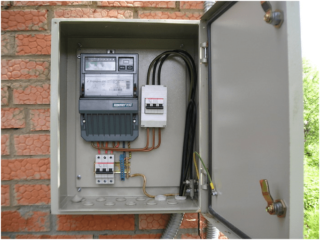

Распределительный щит монтируется на улице или внутри помещения. Внутренний тип аппаратов ставится на этажах, в квартирах, в специальных подсобках.

Уличный электрощиток изготавливается в накладном и напольном исполнении. Монтаж происходит на стене здания, на корпусе спецоборудования, при помощи опор и подставок. Для защиты от внешнего воздействия имеет всепогодный корпус.

Установка распредщита производится на участке, удаленном от пожароопасных веществ, с хорошей естественной вентиляцией, удобством доступа и достаточной освещенностью.

Материалы для изготовления

Металлический распредщиток для улицы

В зависимости от производственного сырья существует два вида щитов:

• Металлический с высокой устойчивостью к воздействиям механического характера. Изделия долговечны, надежны, но имеют большой вес. Монтаж выполняется в гаражах, специальной щитовой комнате на производстве.
• Пластиковый термостойкий, который отличается легким весом. Эстетичные и прочные изделия монтируются в квартирах, устанавливаются в частный или загородный дом без организации заземления.

Бюджетные модели из пластика со временем желтеют.

Помимо корпусной части силовой распределительный щит состоит из металлических дин-реек, специальных монтажных панелей. Для прочности и защиты от внешних воздействий короб оснащается уплотнительными резинками, герметичными пыленепроницаемыми выводами кабеля. На металлических изделиях часто имеются запирающие механизмы – накладные, навесные, электронные.

Пыле- и влагозащита

Таблица степеней защиты

О степени защиты свидетельствует маркировка производителя на корпусе. К самым распространенным степеням защиты относятся:

• IP20, IP30. Короб без защиты от проникновения влаги и пыли подходит только для сухих помещений. Внутреннее содержимое скрывается створкой.
• IP44, IP54. Хорошая влаго- и пылестойкость обуславливает применение изделий снаружи или во влажных помещениях. Для защиты от потоков воды понадобится дополнительный прозрачный накладкой корпус.
• IP55, IP65. Влагозащищенный тип устройств, подходящий для монтажа в агрессивных условиях. Ставятся без вспомогательной защиты, не подвергаются воздействию влаги и дождя. Бокс с IP55 частично не пропускает пыль, с IP65 – имеет 100% пыленепроницаемость.

Внутри помещения устанавливаются модели категории IP21, IP31 и IP32. Для наружной установки лучше выбирать щиток от IP54 с уплотненными створками и герметичными кабельными вводами.

Классификация по конструкции

Щит учетно-распределительный

По конструктивному исполнению можно подобрать модели:

• Модульные. Электрический щиток используется под реле, автоматы, проводники. Представляет собой маленький шкаф, закрытый металлической или пластиковой панелью, с рейками и шинными площадками.
• Учетные. Внутрь можно поместить электросчетчик и другие учетные приборы на дин-рейках и винтах. Некоторые модификации выпускаются с модульными автоматическими выключателями.
• Учетно-распределительные. В устройстве предусмотрена монтажная рейка для УЗО отводных линий, отсек для коммутатора, который опломбируется, закрывается крышкой или на замок.

Щитовые аппараты имеют комплектные монтажные панели, под которые составляется проект установки и схемы сборки.

По количеству модулей

Щит на 10 модулей

Щит электрический среднего или маленького размера может различаться по количеству модулей. Специальные отсеки предназначаются для установки негабаритной аппаратуры.

Количество модулей в приборах варьируется. Существуют изделия с 10, 12, 16 и 18 отсеками. Один элемент имеет ширину 18 мм, что соответствует параметрам однополюсного выключателя.

Подбирать модульные модели необходимо в зависимости от количества потребителей, типа автоматических выключателей, наличия дифавтоматов, счетчика и УЗО. Двухполюсный автомат подкидывается на 2 модуля, трехфазный выключатель – на 3, однофазный УЗО – на 3, трехфазный УЗО – на 5, электросчетчик – на 6-8.

Для среднестатистической квартиры хватит моделей с 12-16 модулями. При установке счетчика в распредкоробе понадобится от 16 до 24 модулей. В частном доме используются приборы с количеством моделей от 24 штук. При прокладке линии двухэтажного загородного коттеджа ставят 2 щитка.

Лучшие изготовители распределительных щитов

Этажный распределительный щит Электромол

На отечественном рынке присутствуют электрические щиты российской и зарубежной сборки. Среди достойных производителей, выпускающих качественные товары, можно выделить:

• Электромол. Московский бренд, специализирующийся на электрощитовом оборудовании. Изготавливают ВРУ, квартирные и этажные распредщиты.
• 1Электрооборудование. Российская компания-производитель этажных, вводно-распределительных устройств, а также ящиков управления осветительными приборами.
• СМК. Новосибирский бренд, в ассортименте которого имеются панели ЩО, подстанции, этажные короба.
• Makel. Производит наружные и внутренние приборы с прозрачными и непрозрачными створками и защитой от IP40. Бренд не использует галоген.

  Электрощит металлический Iek наружный для счётчика и 24 автоматических выключателей

• IEK. 98 % продукции собирается в РФ, 2 % – на территории Италии, Болгарии, Польши. Боксы рассчитаны на 2-96 модулей. В ассортименте имеются навесные, встраиваемые, распределительные и учетные аппараты.
• Fotka. Греческий производитель выпускает встраиваемые стальные устройства с декоративным оформлением лицевой панели, дверок. Они насчитывают 13-80 модулей, подходят для маленькой квартиры и производства. Дин-рейка регулируется по горизонтали и вертикали.
• АВВ. Производит несколько серий распредшкафов – без рамок и дверок или с ними. Распредщиты имеют межрядное расстояние 125-150 мм, стальные рамки и створки, оснащаются держателями, на которые крепится электропроводка.

Продукция представленных брендов соответствует ГОСТу, отличается качеством и надежностью.

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

• к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
• на корпус наносится знак электробезопасности с пределом напряжения;
• качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
• на кабели для подключения бытовой техники обязательно наносится маркировка;
• обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
• дверки и корпус электрического щитка обязательно заземляются;
• на дверках есть специальные места для установки пломб;
• для защиты от детского доступа на щиток ставится замок.

В ГОСТе прописано, что щитовые автоматы соединяются с помощью специальных шинопроводников-гребенок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД

Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом

Упорядочить по номеру документаУпорядочить по дате введения

сборка и расключение, особенности монтажа на улице и со счётчиком, техника безопасности

Без электричества трудно представить современную жизнь. Благодаря ему человечество может пользоваться различным оборудованием и приборами, создавать искусственные источники света, обогрева. Но для этого необходима качественная и безопасная электрическая система. При её построении учитывается ряд факторов, таких как потребление, управление, учёт. Особое место в распределении электроэнергии занимает электрический щиток.

Для чего нужны электрические щитки

Электричество от энергопоставляющей компании поступает на какой-либо объект по воздушному или подземному проводу. Чтобы передать ее на несколько потребителей, устанавливается распределительный электрический щиток. Кроме кабелей в нём монтируются модули защиты — как противопожарные, так и уберегающие живые организмы от поражения током.

Физически это комплексное устройство представляет собой выполненный из пластмассы или металла ящик. Чаще всего он имеет прямоугольную форму и комплектуется дверцей. Его размеры зависят от количества и вида модулей, которые в нём возможно разместить. Для несанкционированного доступа и защиты людей от случайного поражения электрическим током щит закрывается на замок.

В бытовых и административных условиях используются два типа устройства — навесное или встраиваемое. На производствах применяются напольные конструкции, располагающиеся в специально выделенной для них комнате — щитовой. В ней распределительное приспособление выглядит как шкаф, в который заходит толстый кабель, идущий с подстанции, а далее уже внутри него электричество разделяется на несколько групп. То есть эта небольшая комната является начальным пунктом подачи энергии в здании.

Любой распределительный электрический щиток содержит следующие модули:

• вводное автоматическое устройство включения или отключения;
• нулевую шину;
• планку заземления;
• пакетные выключатели.

Это тот минимум, который должен быть в нём установлен. Кроме этого, часто электрощиток дополняют модулями дифференциальной защиты, устройством защитного отключения (УЗО), аппаратами контроля напряжения, а также счётчиком энергии. Нередко в нём имеются места для размещения слаботочных коммутаций, например, телевизионного кабеля или высокоскоростных линий передачи данных.

Виды и особенности

Готовые устройства с необходимыми модулями могут собираться на производстве или набираться на месте установки. Фирмы-изготовители выпускают как серийные модели, так и индивидуальные. К Корпусы могут быть как готовыми, так и собираться из частей.

Законченное оборудование разделяется на два типа: групповое и с монтажной панелью. Первое применяется для размещения в нем небольшого количества модульной аппаратуры и имеет средние размеры. В середине него электроустройства крепятся на специальную рейку, а после подсоединения закрываются пластиковой или металлической перегородкой. В панели выполняется прорез для удобства доступа к элементам управления. Второе представляет собой шкаф с жёстким металлическим листом, крепление модулей в котором осуществляется с помощью резьбовых соединений.

По принятой классификации распределительные щиты для электропроводки разделяются на следующие виды:

1. Центральный — предназначен для снабжения энергией крупного объекта. Обычно это щит, устанавливаемый на подстанции.
2. Групповой — в нём устанавливаются коммутационные и защитные аппараты для выделенных линий, образующих группы розеток или осветителей.
3. Домовой — располагается в квартире и служит для раздачи электричества светильникам, розеткам или напрямую подключённым приборам.
4. Этажный — размещается в подъездах многоквартирных домов и обеспечивает подачу напряжения 220 вольт в квартиры.
5. Аварийный — используется для ручного или автоматического переключения с основного на резервное питание.

Кроме этого, существует понятие групповая сеть — совокупность распределительных щитов, обеспечивающих подачу тока и напряжения от центрального устройства до конечных электрических точек.

По внешнему виду устройства бывают навесного, встраиваемого и напольного типов. Принципиальной разницы в технологии сборки не существует. Первые обычно изготавливаются из пластиковых боксов и навешиваются на стену с помощью дюбелей и шурупов. Используют их чаще с проводкой открытого исполнения. Встраиваемые выполняются из металла и монтируются в ниши или специально выполненные углубления. Такой подход позволяет их сделать скрытыми или хотя бы не бросающимися в глаза. Напольные напоминают шкаф.

Основные характеристики

Рынок электротехнической продукции может предложить покупателю несколько видов устройств, отличающихся друг от друга конструктивными особенностями. Их качество изготовления напрямую зависит от точности подгонки частей, вида применяемого материала и покрытия.

Можно выделить следующие технические параметры электрораспределительных устройств:

1. Серия. На каждом из устройств выполняется маркировка. Обозначается она с помощью букв и цифр. Буквы обозначают месторасположение и особенности, а цифры — число установочных мест.
2. Материал. Для производства щитов используется металл и пластик (поликарбонат, полистирол, полиэстер), но встречаются и комбинированные модели. В них корпус выполняется из оцинкованной стали, а дверцы и лицевая панель из пластмассы.
3. Степень защиты. Обозначается в соответствии со стандартами международной классификации — от IP20 до IP66. Первая цифра характеризует устойчивость к механическим повреждениям, а вторая — устойчивость к проникновению влаги.
4. Количество модулей. Существуют боксы для электрических автоматов, рассчитанных на установку одного прибора, а есть устройства и на 150 позиций. При этом в щитках квартирного и этажного исполнения, а также уличного, предусматривается место для крепления прибора учёта электроэнергии.
5. Размеры. Напрямую зависят от возможного числа устанавливаемых модулей. Кроме длины и высоты значимым габаритом является глубина изделия. Она может быть от 7 мм до 1 м.
6. Рабочий ток. Измеряется в амперах и обозначает максимальное значение, которое могут выдержать электропроводящие части изделия.
7. Рабочее напряжение. Единица измерения вольт. Этот показатель может изменяться от 230 В до 1 кВ.
8. Температурный диапазон. Определяет режим, при котором изделие не испытывает деформаций и не ухудшает свои технические характеристики. Измеряется в градусах Цельсия.
9. Опции — дверца, замок, защёлка, внутренняя подсветка.
10. Способ подводки кабеля. В корпусе изделия выполняются технологические заглушки, после удаления которых образуются отверстия. Через них пропускаются провода, а располагаться они могут снизу, сверху, сбоку или сзади.

Правила монтажа

Самостоятельно установить щиток возможно, но для этого необходимо придерживаться строгих правил. Проще осуществляется монтаж навесного устройства. Для этого не придётся штробить стены, а коммутировать модули намного удобнее. Сложнее дело обстоит со встраиваемыми конструкциями. Если место для их установки не предусмотрено, понадобится выполнить нишу или соорудить фальш-стену.

Требования по размещению щитков содержатся в правилах устройств электроустановок (ПУЭ):

• щиток для электрических автоматов должен быть установлен в хорошо освещаемых помещениях со свободным доступом;
• уровень влажности не должен превышать 60%;
• возле изделия не должны проходить газовые трубы и находиться легковоспламеняющиеся вещества;
• от низа пола электрощит располагается на расстоянии от 1,5 до 1,8 м.

Дополнительные требования предъявляются к уличным щитам. Согласно пункту 1.5.27 ПУЭ, установка электроприборов в неотапливаемом помещение запрещена. Сюда можно отнести и улицу. C другой стороны, представитель энергокомпании должен иметь доступ к счётчику. Поэтому обычно идут на компромисс. На уличной стороне дома устанавливается небольшой щит, в котором монтируются электросчётчик и вводный автомат, а все остальные модули располагаются в середине хозяйственной постройки.

Распределительное устройство, выполненное из металла, должно иметь заземлённый корпус, а уличное ещё и быть антивандальным и запираться на ключ. При этом защита его должна соответствовать классу не ниже IP54.

Установка устройства

Для того чтобы смонтировать корпус, предварительно на стенке выполняется разметка. Для этого с помощью уровня прочерчиваются горизонтальная линия, обозначающая верх, а затем — вертикаль вниз от одной из сторон. К намеченному контуру прикладывается корпус электрощита и обводится с помощью тонкого маркера по периметру.

В случае монтажа навесной конструкции, по задней стенке изделия отмечаются места для сверления отверстий под установку дюбеля. Как только отверстия будут выполнены, задняя крышка жёстко фиксируется на шурупах. Со стороны подвода кабеля удаляются заглушки, и провод заводится в середину бокса.

Скрытое расположение требует выполнения ниши достаточной глубины. С помощью болгарки по очерченному контуру алмазным кругом делаются резы. Затем берётся перфоратор с установленным в него зубилом и выбирается внутренняя ниша. Корпус щитка устанавливается в выполненное отверстие. Используя крепление, входящее в комплект, щиток выставляют по уровню и прикручивают. Перед этим необходимо завести все входящие и выходящие кабели.

Свободное пространство между стенкой и изделием заполняется монтажной пеной или замазывается гипсовым раствором. В качестве строительной смеси лучше применять алебастр. После ввода кабельных линий в щиток необходимо их зафиксировать с помощью алебастра или специальных скоб.

Сборка внутренностей

После того как физически корпус будет зафиксирован, прикручиваются дин-рейка, нулевая шина и контур заземления. На планку устанавливаются модули согласно электрической схеме. Такое планирование расположения различных автоматов и устройства необходимо выполнить заранее.

При этом размещать устройства нужно так, чтобы не возникало пересечений коммутируемых проводов. Для этого расстановку модулей начинают слева направо и ставят их в следующем порядке:

• счётчик учёта потреблённой энергии;
• реле контроля напряжения;
• вводный автомат;
• вводное УЗО;
• розеточные автоматические выключатели;
• осветительные автоматы;
• УЗО индивидуального использования.

Надевать устройства на модули несложно благодаря специально подпружиненной защёлке, которая надёжно прижимает электрофурнитуру к дин-рейке. Пока фиксатор будет не затянут, устанавливаемое устройство можно перемещать в горизонтальной плоскости.

При расключении распределительного щитка с возможностью установки электросчётчика есть один нюанс. Энергопоставляющая компания пломбирует все подключения к нему проводов. Поэтому без привлечения их специалистов работы выполнить не удастся.

Коммутацию проводов проводят в соответствии со схемой электрического щитка. Существует правило, что вход на модульные устройства выполняют сверху, а выход — снизу. При монтаже многожильным проводом используются наконечники. Для фазового провода применяют коричневый цвет, для нейтрального — синий, для заземления — зелёный. Выполнять скрутки в щитке недопустимо, все соединения осуществляются цельным кабелем.

Монтаж и расключение электрического щитка — не такая сложная задача. Главное, всё делать последовательно, соблюдать технику безопасности и выполнять соединения по электрической схеме.
