Горелка для биокамина своими руками: виды самоделок + инструкции

Экологическая разновидность камина в отличии от газового и дровяного оборудования этой категории может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение в администрации. Не надо сооружать дымоотвод и склад для хранения топлива. А если очаг интересно оформлен, сделана горелка для биокамина своими руками, еще и расходы на обустройство существенно сократятся. Ведь правда?

Все о том, как сделать эффектный экокамин с безотказно действующим топливным элементом, вы найдете в представленной нами статье. Используя предложенную информацию и ценные советы, вы сможете собственноручно изготовить потрясающий предмет интерьера, не создающий малейших угроз в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для устройства биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектной самоделки. Представленный материал дополнен фото-иллюстрациями и видео-руководством.

Содержание статьи:

Принцип действия и устройство биокамина

Биокамин (экокамин) – вариант очага, который отапливается жидким биологическим горючим. При сжигании подобных веществ не выделяется дым и сажа, поэтому для функционирования подобного устройства не нужен дымоход.

В то же время комнату, где располагается биокамин, необходимо периодически проветривать, поскольку при любом горении расходуется кислород.

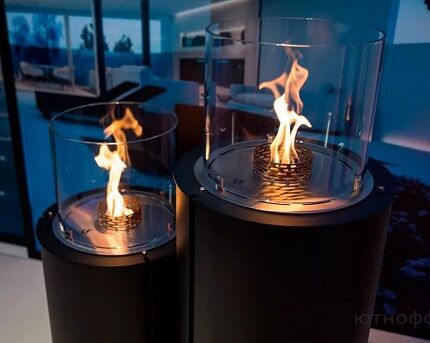

Биокамины в интерьере городской квартирыБиокамины в интерьере городской квартиры

Популярность биокаминов обоснована универсальностью, возможностью установки без получения разрешений в отличие от газовых агрегатов, простотой устройства и обслуживания

Горючее для биокамина Горючее для биокамина

Для отопления биоочагов обычно применяется биоэтанол или смеси горючего на его основе. Возможно также применение других видов топлива, например, спирта

Более подробно принцип работы камина на биотопливе мы рассмотрели .

Классификация по способу установки

Подобные отопительные устройства различаются не столько своей конструкцией, сколько габаритами и местом размещения в квартире. Согласно названным критериям, можно выделить три разновидности экокаминов.

Разновидность #1 – настольные

Настольные представляют собой небольшие изделия, имеющие разнообразную форму и дизайн. Для пожарной безопасности в таких конструкциях предусматривается плотный экран из огнеупорного стекла, скрывающий пламя.

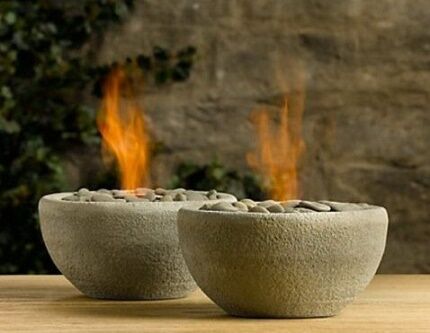

Настольный биокаминНастольный биокамин

Настольные биокамины имеют чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный стол, подоконник, тумбочку

Разновидность #2 – настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно выполняются из металла и стекла. Подобные модели не только декоративны, но и функциональны. Они обогревают помещение, особенно, если в очаге установлено несколько горелок.

Настенный биокаминНастенный биокамин

Настенные камины – это стационарные конструкции. Они предусматривают использование специальных крепежей, благодаря которым отопительные устройства надежно подсоединяются к стене

Разновидность #3 – напольные

Экокамины, имеющие крупные габариты, устанавливаются на полу, часто в нишах или углах помещения. Существуют напольные модели, дополненные опорными ножками, допускающими регулировку высоты конструкции, или колесиками, благодаря которым устройство можно передвигать по дому.

Напольный каминНапольный камин

Напольный биокамин можно отделать кирпичом или камнем. В этом случае его дизайн практически не отличается от традиционных очагов, отапливаемых дровами или хворостом

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя комнату теплом.

Преимущества и недостатки биокаминов

Как любые устройства, такие очаги обладают сильными и слабыми сторонами.

Вне зависимости от модели, все экокамины обладают следующими достоинствами:

  • Простота устройства. Для оборудования очага не требуется прокладки вентиляционных каналов, устройства дымохода, согласования с соседями.
  • Мобильность. Биокамины, как правило, достаточно легкие приспособления. Многие варианты специально рассчитаны для их передвижения внутри помещения.
  • Легкость в эксплуатации. Пользоваться подобными устройствами чрезвычайно просто. Важно лишь вовремя закупать и заправлять камин.
  • Безопасность. При горении не выделяется сажа, угарный газ, дым и иные вредные вещества, к тому же во многих моделях предусмотрен плотный экран, препятствующий открытому огню.
  • Увлажнение воздуха. При горении биоэтанола образуются углекислый газ и водяные пары, которые улучшают микроклимат в помещении.

В то же время следует отметить и ряд проблем, связанных с работой экокаминов.

К числу отрицательных факторов относятся:

  • Низкая теплоотдача. При горении биотоплива выделяется небольшое количество тепла.
  • Высокая стоимость биоэтанола. Жидкое биогорючее стоит дороже традиционных вариантов топлива.
  • Необходимость вентиляции. Поскольку при горении огня снижается уровень кислорода в комнате, где находится экокамин, желательно устроить в ней дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Негативными сторонами биоочагов можно пренебречь, особенно, если речь идет о декоративных устройствах.

Эффектно оформленный биокаминЭффектно оформленный биокамин

Биокамин – интересный элемент декора, нередко превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков его можно пренебречь

Основные элементы конструкции

При всем разнообразии моделей экокаминов, их конструкция состоит из сходных элементов, а именно:

  • Отопительного блока. Основной компонент биоочага, где находится топливо. Существует два варианта подобного устройства: горелка и бак, о которых мы подобно поговорим ниже.
  • Корпуса. Эта деталь определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, стилизоваться под полку, канделябр, журнальный столик.
  • Декоративных компонентов. Для украшения экокаминов часто используется декор, выполненный из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти части можно сделать самостоятельно, соорудив .

В биокаминах могут применяться два типа устройств для отопления: топливный бак и горелка.

Топливный бак, объем которого составляет от 60 мл до 5 литров, обычно используется в фабричных моделях биокаминов.

Топливный бакТопливный бак

Топливный бак обладает множеством достоинств, однако его вряд ли можно сделать самостоятельно, поскольку при его изготовлении используются заводские технологии

Как правило, баки делают из прочного металла, чаще всего нержавеющей стали. Очень важно, чтобы стенки и дно устройства имели достаточную толщину: это гарантирует безопасность и долгий срок эксплуатации.

Топливные баки обладают значительными достоинствами:

  • Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
  • При использовании подобных моделей в помещении полностью отсутствует запах биоэтанола, поскольку жидкое топливо и его пары задерживаются в резервуаре.
  • Конструкция топливных баков предусматривает специальное приспособления для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами, выполненных из материалов, не обладающих особой огнеупорностью.
  • У подобных устройств предусмотрена также возможность быстрого и легкого гашения огня. Для этого достаточно повернуть рычаг, с помощью которого перекрывается поступление биотоплива.

Недостатком подобных моделей является достаточно высокая цена.

Более простым вариантом отопительного блока является горелка для экокамина. Внешне подобное устройство выглядит чрезвычайно просто: это предназначенный для наливания биоэтанола резервуар, который может иметь разную форму.

Пользование подобными приспособлениями не так удобно, как топливным котлом. У горелок не предусмотрен также механизм регулирования интенсивности огня, а также возможность быстро потушить разгоревшееся пламя

Для тушения существуют специальные приспособления, которые нужно покупать дополнительно, кроме того, при их использовании в комнате чувствуется резкий запах.

Биокамин с несколькими горелкамиБиокамин с несколькими горелками

В биокамине, который планируется использовать для обогрева помещения, можно установить 2-3 обычных горелки, однако при этом следует соблюдать определенные нормативы

В то же время у горелок для биокамина есть и свои преимущества. Подобные устройства отличаются низкой ценой, а простая конструкция позволяет сделать их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких приспособлений, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работы по созданию экокамина важно определиться с моделью очага: будет ли это большое устройство, установленное на полу, подвесной вариант у стены либо компактный прибор, который можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, чтобы на его основе подготовить чертежи конструкции, а также отопительного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходят дизайн и функционал.

Важно уделить большое внимание качеству используемых материалов, поскольку от этого зависит безопасность работы очага, а также срок его использования. Выполненный из прочных заготовок отопительный блок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто фасуется в пластиковые бутыли, это не означает, что горелку можно сделать из пластика: подобное устройство должно быть полностью выполнено из металла.

Резервуар для горелкиРезервуар для горелки

Правила безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалированного, тефлонового или другого)

Наиболее долговечные и надежные приспособления изготовляются из стали-нержавейки, поскольку подобный материал совмещает высокую химическую и термическую устойчивость. Возможно также применение обычной конструкционной стали, хотя ее показатели качества несколько ниже.

Для изготовления топливного блока важно применять заготовки с толстыми стенками. Тонкие детали при нагреве будут деформироваться, что может привести к разгерметизации швов и утечке топлива, вследствие чего может начаться возгорание.

Величина и параметры емкости для горючего зависят не только от габаритов модели, но и от конструктивных особенностей. Если резервуар для топлива не предполагает использования абсорбента, емкость можно сделать невысокой. При этом желательно сделать так, чтобы в горение была вовлечена только небольшая поверхностная часть горючего материала

Горелки для биокамина можно также оборудовать защитным экраном из стекла. Для этой цели лучше взять огнеупорный материал. Если его нет под рукой можно применить обычное стекло, например, взяв его из рамочек для фотографий формата А4. В этом случае следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Для того чтобы пламя равномерно распределялось во все стороны, топливный бак рекомендуется накрыть сверху металлической сеткой. Подобная деталь также послужит основой для укрепления декоративных элементов.

Горелка, накрытая сеткойГорелка, накрытая сеткой

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для духовки (барбекю), которое обрезается до нужных размеров

Для розжига самодельной горелки используется фитиль, который можно изготовить из обувного шнурка. Один его конец укладывается в наполненный биотопливом резервуар, второй выводится наружу и поджигается. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно составлять примерно 15 см, такую же дистанцию следует соблюдать между несколькими отопительными элементами, если они установлены в одном биокамине.

Одна горелка рассчитана на площадь в 16 квадратных метров: этот норматив следует принимать во внимание при планировании устройства очага с несколькими отопительными устройствами.

Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации. При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали.

Варианты горелок для биокаминов

Существует множество схем по изготовлению топливных блоков самостоятельно, предлагаем несколько несложных вариантов.

#1: Наиболее простая модель топливного элемента

Для простейшего варианта горелки для биокамина применяется обычная емкость из нержавеющей стали со стенками не менее 2 мм толщиной.

Чертеж биокаминаЧертеж биокамина

Чертеж напольного биокамина, длина которого составляет 1,1 метр, с отдельно вынесенной схемой горелки очага на биологическом топливе

Глубина подобного резервуара должна составлять примерно 3-5 см, а его длина и ширина – зависеть от параметров биокамина. Внешний вид бака не имеет значения, поскольку эта деталь находится не на виду, однако следует брать лишь крепкую прочную конструкцию.

В бак наливается и опускается фитиль, который выводится на наружную поверхность, например, через сетку, накинутую на огонь. Пропитавшись горючим, при розжиге шнур будет гореть, давая яркий огонек.

#2: Двухкамерная горелка с перфорацией (разрезами)

Подобный вариант конструкции обычно используется в моделях, выполняемых на фабриках. Он позволяет уменьшить площадь поверхности горения, а, следовательно, сократить расходы топлива.

Прежде всего, нужно взять ванночку или другую емкость, выполненную из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину той же толщины, что и стенки бака, с длиной, равной длине его внутреннего пространства.

Ширина этого элемента высчитывается по формуле:

W = Wв – 1.5 + 2xHв

Где: – ширина внутреннего резервуара ванночки в см, а – ее глубина (тоже в см).

Пластины сгибаются под углом в 90о со стороны длинных краев, так чтобы сделать ножки, высота которых равна глубине ванночки (Hв). Подобным образом мы получаем П-образный элемент, длина которого соответствует длине ванночки, а ширина – на 1,5 сантиметра меньше.

В одной из ножек П-образной детали просверливаем отверстия или надрезаем ее так, чтобы она напоминала расческу. Элемент устанавливается на ножки в ванночку так, чтобы между поверхностью с отверстиями (надрезами) и стенкой резервуара оставался зазор величиной в 1,5 см.

Горелка для биокамина Горелка для биокамина

Самый удобный и функциональный вариант отопительного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходовании горючего

После этого бак можно наполнить топливом и зажечь его. При этом пламя будет образовываться лишь на узкой открытой полоске шириной 1,5 сантиметра, тогда как топливо в большей части резервуара, накрытой П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

В то же время топливо будет постоянно поступать в «рабочий» отсек благодаря прорезям или отверстиям, предусмотренным в пластине.

Для незамедлительного гашения огня рекомендуется также дополнительно вырезать стальную пластину, которой будет прикрываться зона горения.

Как сделать наклонный уровень резервуара? Чтобы топливо сгорало без остатка, желательно придать дну описанной выше модели небольшой наклон, направленный в сторону «рабочего» объема.

Сделать это достаточно легко. Для этого нужно налить в резервуар некоторое количество гипсовой смеси, после чего наклонить в нужную сторону и подождать затвердения раствора.

В этом случае «ножку» П-образной детали, на которой не имеется перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся наклон дна.

Топливный элемент с двойным дномТопливный элемент с двойным дном

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет больший срок эксплуатации

Возможно также изготовить топливный бак, имеющий двойное дно. Для этого уже изготовленная горелка помещается в бак большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

#3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образную часть) можно также наполнить абсорбентом (наполнителем), в качестве которого чаще всего применяется минеральная вата.

Вместо базальтовых волокон лучше отдать предпочтение материалу на акриловой основе по следующим причинам:

  • Подобный вид стекловаты отличается наибольшим показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
  • Волокнистый наполнитель имеет отличную паропроницаемость, следовательно, спиртовые пары будут беспрепятственно циркулировать между волокнами.
  • Мягкая белая вата горит долгое время, давая яркое ровное пламя.
  • При изготовлении данного вида минеральной ваты не применяется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если же вам не удалось отыскать вату, сделанную на основе акрила, годятся другие виды аналогичной продукции, предпочтительно более мягкие материалы.

Наполнитель для горелкиНаполнитель для горелки

На качество наполнителя оказывает влияние даже направление волокон минеральной ваты. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна

Пропитавшись биоэтанолом, абсорбент будет постепенно отдавать топливо, продлевая время горения биокамина.

Наиболее легкий вариант горелки с наполнителем из стекловаты доступен каждому. В этом случае требуется небольшая металлическая емкость, например, кружка или консервная банка. В резервуар помещается абсорбент, так чтобы он заполнил весь объем (уплотнять его не требуется), после чего наполнитель хорошо пропитывается биоэтанолом или другим жидким топливом.

Простейший вариант горелкиПростейший вариант горелки

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя подручную металлическую емкость и крышку с отверстиями

Сверху емкость прикрывается подходящей по размеру металлической сеткой или крышкой с перфорированными отверстиями, после чего горючее поджигается.

Декорирование топливного устройства

Горелку для камина можно украсить дополнительными элементами. Это не только облагородит конструкцию, но и поможет замаскировать фитиль.

Вариант декора биокаминаВариант декора биокамина

Эффектно украсить биокамин можно с помощью различных материалов. На данном рисунке декор выполнен при помощи металлических стержней

Среди наиболее популярных украшений можно назвать:

  • Керамические поленья, размер которых должен совпадать с габаритами очага. Такие элементы будут имитировать костер.
  • Различные виды натуральных и искусственных камней, которые могут быть одного или разного размеров, прозрачными либо цветными, гладкими или с фактурной поверхностью. Гальку можно разложить не только на решетке, но и за ее пределами.
  • Стилизованные антуражные предметы: кочерга, щипцы, инструменты для зажигания и тушения. Здесь же можно поставить топливо в декоративной упаковке.

Также хороша декоративная облицовка, выполненная из жаропрочной керамики, и глиняные, фаянсовые фигурки, которые можно поставить на крышку камина либо рядом с ним.

Желательно применять съемные компоненты декора, что позволит периодически изменять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственноручное изготовление биокамина, составной частью которого является отопительный элемент:

Как вы видите, конструкция горелки достаточно легка, и сделать ее доступно каждому. Разместив ее в подходящем корпусе, вы получите чудесный биокамин, который внесет в интерьер помещения уют и оригинальность.

Задумались об изготовлении камина на биотопливе своими руками? Может у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические моменты процесса сборки биокамина? А может вы уже изготовили стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.

описание, чертежи, производство своими руками

В процессе изготовления биокамина необходимо сделать самый главный его элемент — горелку. Именно горелка является сердцем камина, поскольку она отвечает на наличие в устройстве огня. С остальными частями прибора трудностей возникнуть не должно. Давайте рассмотрим, как сделать горелку для биокамина своими руками.

Самодельный биокамин простой формыСамодельный биокамин простой формы

Простой самодельный биокамин

Основные требования

Прежде всего необходимо определиться с тем, какой аппарат нам необходим: большой биокамин для установки на пол, подвесной вариант, либо совсем маленький прибор, сделанный для использования на столе, рабочем или журнальном. Для работы нам потребуются чертежи конструкции, эскизы и наброски общего вида биокамина.

Отметим, что все биокамины работают по одному принципу, а главными отличиями являются их внешний вид и функционал (управление, звуковое сопровождение).

В качестве основного критерия для производства следует выбрать качество. Именно качество послужит отличным залогом для длительного использования аппарата и обеспечит максимальную безопасность его эксплуатации. Таким образом даже горелка для биокамина сделанная своими руками должна работать исправно, без сбоев, ведь отопительный блок устройства самый важный.

При разработке и создании горелки для биокамина следует обратить внимание на следующие аспекты:

  • Подбирая материалы для топки биокаминов всегда стоит отталкиваться от высококачественных, пожаробезопасных вариантов. В частности закаленный металл будет оптимальным решением для горелки, поскольку наряду с отличными жаропрочными характеристиками, он еще и достаточно податлив для обработки. Из чего бы вы не выбирали, всегда анализируйте факторы безопасности, простоты работы с материалом. В этом плане керамика красива, но не так доступна для обработки.
  • Разрабатывая чертеж горелки биокамина специалисты советуют уделить особое внимание топке и резервуару для хранения топлива. Желательно сделать отсеки для биоэтанола с толстым дном и стенками, чтобы предотвратить возможные нарушения в работе системы. Свой биокамин необходимо сделать безопасным для использования, максимально уменьшить вероятность деформации его корпуса, исключить возможность выливания топлива из бака.
Главный элемент любого биокаминаГлавный элемент любого биокамина

Основная часть любого биокамина

  • Кроме безопасности, следует учесть и другие нюансы в работе прибора. Например, для равномерного распределения огня внутри аппарата можно положить поверх горелки металлическую сетку. Она дополнительно станет основой для декоративных элементов. Так же важно учитывать расстояние от горелки до стенок защитного экрана биокамина. Желательно выдержать его не менее 10-15 сантиметров. Если устройство биокамина предполагает несколько горелок, то их необходимо разместить на некотором удалении друг от друга.
  • Внутреннее устройство горелки для биокамина несложное, здесь очень важную роль играет фитиль, который соединяет топливный блок прибора с внешней частью. В процессе работы устройства биоэтанол пропитывает ткань фитиля, тем самым поднимаясь из резервуара в очаг. В качестве фитиля можно использовать шнурок, следует аккуратно проложить его внутри аппарата и вывести в незаметном месте наружи, скрытом декоративными элементами.
  • Проводя работы по сборке прибора, следует внимательно проверять все крепления на предмет надежности. Если схема сборки составлена неверно, следует усовершенствовать конструкцию аппарата и продумать новый вариант.
  • Когда топка биокамина собрана, необходимо не только визуально оценить полученный результат, но и убедиться в отсутствии деформаций прибора, появившихся при сборке. Если видимых нарушений нет, то можно продолжить работы по подготовке аппарата к работе.
  • Продумывая устройство биокамина и разрабатывая чертежи, следует определиться с внешним видом устройства. Немаловажную роль здесь будет играть портал или защитный экран, созданный из огнеупорного стекла, построенный таким образом, что обзор на огонь будет со всех сторон и углов.

Как сделать все самому

Многие люди предпочитают самостоятельно изготавливать декоративные элементы для украшения своего дома и горелка для биокамина не исключение. Чертеж устройства можно найти в Интернете, разработать самому или подсмотреть готовое решение у известных производителей. При этом конструкция самого прибора может быть видоизменена с учетом ваших предпочтений.

Если рассматривать как устроена горелка, топка для биокамина в общих чертах, то она представляет собой резервуар для топлива, из которого выведен фитиль для огня во внешнюю область. В резервуар заливается биоэтанол, который постепенно сгорает на кончике фитиля, скрытого декоративными элементами.

Чертеж самого простого биокаминаЧертеж самого простого биокамина

Схема устройства простого биокамина

Комплектующие детали биокамина просты в использовании, легки в установке. Все что вам потребуется для работы, это:

  • Металлический резервуар необходимой формы и объема, который будет непосредственно установлен внутри биокамина. Декоративные качества этого металлического ящика неважны, поскольку он все равно будет скрыт от глаз. Основные требования к нему полная герметичность и огнеупорность. Вы можете сделать его из металла сами, или подобрать уже готовый вариант.
  • Для соединения внутренней и внешней части камина потребуется фитиль, шнур, ткань.
  • Для равномерного распределения огня в биокамине понадобиться металлическая сетка. Она же станет основной, на которую вы поместите декоративные аксессуары.
  • Для защиты от огня потребуется стеклянный экран из огнеупорного стекла.
  • Биотопливо будет основным горючим, используемым для работы устройства. Кстати, биологическое топливо может также делаться самостоятельно из различных спиртов.

Чтобы собрать все элементы воедино, желательно разработать чертеж, на котором конструкция горелки биокамина будет вам понятна. К тому же на эти чертежи можно будет ориентироваться и в дальнейшем, подбирая декоративные аксессуары.

Чертеж для сборки биокаминаЧертеж для сборки биокамина

Пример чертежа для сборки биокамина

Для сборки биокамина своими руками вам потребуется провести следующие работы:

  • Собрать основной корпус биокамина, склеить или скрепить защитный экран и установить на него. Защитный экран можно соединить креплениями, а можно склеить, для чего используется специальный жаропрочный герметик. Отметим, что сохнет он минимум сутки, поэтому работы следует провести заранее.
  • Установить в собранный корпус резервуар для топлива, закрепить его чтобы он не болтался.
  • Подготовить металлическую сетку, устанавливающуюся на корпус биокамина поверх резервуара с топливом. Если ячейки в сетке слишком крупные, можно использовать несколько слоев, уложенных в аппарате со смещением.
  • Проложить фитиль внутри конструкции, соединив резервуар с внешней частью биокамина.
  • Загрузить декоративные элементы и распределить их на сетке, при этом спрятав от глаз фитиль устройства.
  • Залить биоэтанол в резервуар биокамина, запустить устройство.

Первый пуск покажет, правильно ли работает система. Если нет, то стоит ее доработать, если да, то можно приступать к полноценному декорированию внутренней и внешней стороны прибора.

Настольный биокамин небольшого размераНастольный биокамин небольшого размера

Небольшой настольный вариант биокамина

К счастью, аксессуаров для биокаминов, которые позволяет задекорировать пространство внутри аппарата очень много. Вы можете использовать камни различной фактуры, цвета и формы или имитации дров и углей, альтернативные предметы. Создаются эти элементы декора из керамики, которая не боится прямого огня. Благодаря эти аксессуарам создается более полноценная картина происходящего в камине.

О внешнем антураже так же не стоит забывать. Во-первых, гармонично оформите корпус самого биокамина, подберите нужные цвета, материалы, а во-вторых, организуйте пространство вокруг прибора, например, поставьте соответствующие предметы, вроде кочерги или щипцов для работы с дровами, зажигалки и устройства для тушения биокамина.

Оригинальная горелка

Мы уже рассмотрели, как сделать горелку для биокамина максимально приближенную к той, которую производят на предприятиях, но есть и другой вариант исполнения, который позволяет сделать практически одноразовый биокамин за пару минут.

Самый простой вид горелки для биокаминаСамый простой вид горелки для биокамина

Самая простая горелка для биокамина

Для этого создается резервуар для спирта, напрямую соединяемый с областью горения путем проделывания отверстий в крышке. Резервуар заполняется минеральной ватой и заливается спиртом. Для создания маленькой горелки можно взять обычную железную банку с крышкой. Далее область над отверстиями поджигается, и мы имеем в своем распоряжении простой, маленький биокамин. Такое устройство горелки биокамина позволит буквально за считанные минуты создать романтическую обстановку своими руками.

В качестве наполнения следует использовать именно стекловату, поскольку базальтовый вариант не подойдет. Стекловата отлично впитывает жидкость, пропускает через себя ее пары, не содержит формальдегидов и, конечно же, не горит.

Выбирайте похожую на хлопок белую стекловату, поскольку такой вариант максимально экологически безопасен, т.к. сделан на акриловой основе. Плотность ваты не играет большой роли, но желательно, чтобы она была мягкая. При заполнении резервуара сильно не уплотняйте наполнитель.

Надеемся, что теперь вам понятно, как сделать горелку для биокамина своими руками, и вы понимаете, что ничего особенно сложного в этом процессе нет. Самое главное проявить фантазию, проработать безопасность аппарата и учесть нюансы стыковки его элементов при сборке.

Горелка для биокамина своими руками: чертежи

Любой человек мечтает видеть в своем доме или квартире биокамин. В настоящее время такая вещь вполне доступна. В ассортименте есть биокамины различной формы, разных габаритов, они выполнены в любом оттенке и стиле. Многие желающие устанавливают не покупной финский биокамин, а самодельный. При помощи чертежей будущего биокамина, строительных материалов, ловкости и умения рук человек может создать уютную атмосферу в городской квартире.

Однако соорудить свой собственный биокамин будет не так-то просто, но вполне возможно. В первую очередь, нужно определиться с типом камина, который вы получите в будущем. Это может быть настольный камин небольших размеров или же, напротив, встроенный в стену. Только после принятия решения можно закупать инструменты и строительные материалы. Затем можно делать чертеж будущего биокамина. Самым главным элементом агрегата служит топливный бак, блок или горелка.  Создать отопительную горелку для биокамина своими руками не сложно.

Как должна выглядеть горелка

итоговый вариантВыбирать горелку нужно тщательно, учитывая все нюансы. Только правильно сделанный выбор поможет сделать ваш биокамин безопасным и качественным. При выборе данного элемента нужно обратить внимание на следующие вещи:

  • При изготовлении горелки должны быть применены материалы высокого качества. Лучшим вариантом станет нержавеющая сталь. Данный материал поможет использовать отопительную часть биокамина на протяжении длительного периода, так как именно металл выдерживает большие температуры и окисление.
  • Горелка должна быть с толстыми стенками. Только так она не будет портиться при повышении температуры. В противном случае блок деформируется, а топливо выльется наружу и загорится.
  • Большое внимание стоит уделить этапу сборки горелки и биокамина. Если вы плохо закрепите топливный элемент или повредите его при сборке, то значительно возрастет вероятность поломки устройства. На частях горелки должны отсутствовать царапины, сколы или вмятины. Необходимо постоянно следить за горелкой, если она сделана не из цельного материала.

Разновидности отопительных блоков

Вид сбокуВ современном мире есть две разновидности отопительных блоков:

  • горелка;
  • топливный бак.

Рассмотрим первый вид – горелку.  У нее есть как существенные достоинства, так и недостатки.  Главным плюсом отопительной горелки является низкая ценовая категория и возможность установки нескольких горелок в одном биокамине. Но в таких видах блоков для отопления отсутствует защищающий экран, а значит огонь постоянно открыт.  Также отсутствует возможность регулирования силы пламени, да и потушить огонь моментально не удастся.

Придется ждать, когда топливная жидкость полностью сгорит, либо применить специальное приспособление для тушения огня. Такая процедура всегда провоцирует возникновение резкого запаха в помещении.  Горелка – отличный вариант для тех, кто хочет сэкономить или сделать биокамин и отопительный блок самостоятельно. Чтобы было проще работать, сделайте чертеж будущей конструкции и в дальнейшей работе опирайтесь на него. Внешне горелка сделана в виде маленькой емкости, внутрь которой наливают биоэтанол.



Второй вид блока – это топливный бак. У данной конструкции есть огромный плюс – полное отсутствие запахов. Благодаря специальной заслонке биоэтанол и его пары не проходят в помещение. Погасить пламя можно быстро и легко, причем без всяких аксессуаров. Чтобы пламя пропало – достаточно просто повернуть рукоятку и заслонка сама закроется. Блок такого вида полностью герметичен. Внутри такого бака не скапливается пыль и инородные тела. Кстати, мощность огня можно регулировать. Это большое достоинство, особенно, когда камин встроен в стену и на нем стоят предметы интерьера. Но вот ценовая категория у таких отопительных баков достаточно высокая.  Самостоятельно такую часть биокамина сделать не возможно, даже если использовать заранее сделанные чертежи.

Рекомендации по изготовлению горелки самостоятельно

схемаЕсли вы все-таки решили сэкономить семейный бюджет и сделать отопительный блок для биокамина самостоятельно, то следует принять во внимание несколько советов.

  • Если ваш камин будет закрываться стеклом для защиты, то нужно присмотреть вариант огнеупорного типа. Также необходимо измерить расстояние от стекла до открытого пламени. Оно должно быть достаточным, иначе стекло может треснуть.
  • Горелка должна быть сделана из нержавеющего металла. Это правило нужно обязательно соблюсти.
  • Закройте горелку сеткой, сделанной из металла, потом камнями или поленьями из керамики. Такое дополнение поможет распределить тепло равномерно по всей квартире.
  • Для того, чтобы зажечь огонь, достаточно оставить фитиль между камнями или поленьями. Его нужно пропитать топливной жидкостью. Для изготовления фитиля подойдет обычный обувной шнурок.

Для биокаминов обычно используют биоэтанол. Это разновидность жидкого топлива.  Сделана такая жидкость из спирта. Его получают при переработке картофеля и других растений, содержащих сахар в достаточном количестве. Перед отправкой по торговым точкам в спирт добавляют разные примеси, не опасные для жизни человека.

С точки зрения экологии и для здоровья человека, биоэтанол абсолютно безвреден. Вещества, который он выделяет при горении – это углекислый газ и обычная вода. Единственное, нужно правильно проветривать помещение, в котором применяется биокамин и отопительный блок в виде горелки с биоэтанолом.

Также данную разновидность топливной жидкости используют при зажигании свечек и топок. Это следует учесть при самостоятельном изготовлении горелки для биокамина.  И, кстати, запомните, что разбавлять биоэтанол при помощи спирта или бензина нельзя, иначе можно отравиться продуктами горения. Биоэтанол не выделяет запаха и гари, а значит стоит обратить внимание на посторонние ароматы в вашей квартире при использовании биокамина.

Биокамин своими руками, пошаговая инструкция изготовления

Многие хотят разместить у себя дома настоящий очаг с живым огнем, но полноценный камин не может себе позволить городской житель. Однако современный рынок предлагает нам более простое и оригинальное решение в виде биокамина. Эта система позволяет получить огонь, который не выделяет ничего кроме пара и малой доли углекислого газа, а значит поставить биокамин домой, к себе в квартиру, может себе любой желающий.

Экологические камины широким ассортиментом продаются в магазине, но при желании можно сделать биокамин самостоятельно. В этой статье мы подробно разберем, как сделать биокамин своими руками, рассмотрим пошагово весь процесс производства, изучим принцип работы подобных устройства и основные нюансы при его проектировке.

Спиртовой биокамин из одной горелкиСпиртовой биокамин из одной горелки

Самый примитивный спиртовой камин

Общая информация

Биокамин представляет собой простую систему, в основе работы которой лежит сжигание жидкого топлива, биоэтанола. Биологическое топливо является ничем иным, как натуральным спиртом, поэтому при горении выделяется лишь пар и незначительная часть углекислого газа. Чистый спирт горит синим пламенем, а в камине должен полыхать желтый огонь, поэтому в биоэтаноле присутствуют различные добавки, которые добавляют огню реалистичности.

Простой принцип работы системы позволяет изготовить биокамин для квартиры своими руками. При этом вам не придется прилагать чрезмерно больших усилий в процессе работы, да и затраты на материалы будут незначительными, зато в результате вы получите оригинальный предмет интерьера, который принесет в ваш дом тепло настоящего живого огня.

Отметим, что важно не только то, что самодельный биокамин прост в изготовлении, но и то, что для своей работы он не требует установки дымохода, вытяжки, подведения инженерных систем и коммуникаций. Все что нужно для полноценной работы системы, регулярное проветривание помещения для подачи свежего воздуха насыщенного кислородом. Ведь как вы наверно знаете, кислород активно используется в процессе горения спиртового топлива.

Маленький биологический камин в готовом видеМаленький биологический камин в готовом виде

Скромный биологический камин

Несмотря на то, что принцип работы и устройство биокамина всегда одинаковое, существует большое количество различных вариаций исполнения этого прибора. Чаще всего в магазинах можно встретить следующие разновидности:

  • Напольные варианты могут устанавливаться вдоль стены или иметь конструкцию для размещения в углу комнаты. Эти системы бывают крупногабаритными или могут иметь небольшой размер, позволяющий перемещать биокамин в любую точку комнаты.
  • Подвесные и встраиваемые варианты имеют более скромные размеры. Такие экокамины подвешиваются на стены, либо монтируются в специальные ниши, заранее подготовленные для этих целей. Интересный момент заключается в том, что подобные устройства закрепляются как в стенах, так и в мебели, например в шкафах, на журнальных столах.
  • Настольные варианты представляют собой миниатюрное исполнения напольного биокамина. Эти декоративные устройства прекрасно обоснуются на вашем столе, полке или тумбочке. Настольный биокамин проще всего сделать самостоятельно, чтобы полноценно оценить, как работают подобные устройства.
Оригинальный настольный биокамин из лампочекОригинальный настольный биокамин из лампочек

Настольная вариация на тему биокамина

Вне зависимости от того, какая конструкция биокамина выбрана, в заводских моделях обычно предусмотрена возможность регулировки высоты и напора пламени. В случае самостоятельного изготовления это можно сделать, поработав с горелками.

Производство биокаминов своими руками

В большинстве случаев люди принимают решение сделать биокамин своими руками, ознакомившись с представленными в магазине моделями и ценами на них. Изучив как устроен биокамин, можно сразу понять, что сложного в этой системе ничего нет.

Прибор всегда состоит из четырех базовых блоков:

  1. каркаса для крепления элементов;
  2. защитного экрана из огнеупорного стекла;
  3. топливного бака для биоэтанола;
  4. горелки.

При желании, вокруг системы монтируется портал, который позволяет полноценно вписать биологический камин в интерьер, как обычно происходит с классическим вариантом.

Но несмотря на всю простоту, стоимость подобных аппаратов достаточно высокая, именно поэтому в большинстве случаев выгоднее собрать биокамин своими руками. К тому же сделанный самостоятельно прибор станет не только отличным предметом интерьера, но и вашей гордостью. Каких-то сверх усилий для этого прилагать не придется, достаточно простых навыков обращения с инструментом, а все материалы для биокамина легко купить в подходящих магазинах.

Подвесной экокамин в гостиной комнатеПодвесной экокамин в гостиной комнате

Подвесной вариант исполнения экокамина

Для сборки биокамина своими руками нужно подготовить следующие материалы:

  • Для изготовления защитного экрана вам понадобиться стекло. Лучше всего выбрать себе закаленный вариант, но в большинстве случаев и обычное тоже сгодиться. Толщину следует выбирать от 4-5 мм, этого будет достаточно. Вы можете купить большой кусок и нарезать самостоятельно, но лучше обратиться в стекольную мастерскую, указать им размеры, и попросить заполировать края. В таком виде стекло для биокамина будет выглядеть гораздо симпатичнее. К тому же в мастерской можно проконсультироваться о методах крепления защитного экрана, ведь вы можете установить его без склейки, а можете соединить все стекла герметиком. Мастера подскажут какой жаропрочный герметик выбрать.
  • Для горелки и топливного бака обычно выбирают металлические контейнеры, банки. В некоторых случаях топливный бак, каркас и горелка представляют собой единое целое, но лучше всего предусмотреть дополнительную железную емкость, которую вы будете устанавливать внутрь каркаса. Топливный блок можно считать основным элементом системы. Нельзя допускать вытекания топлива, герметичность должна быть на высоком уровне. Можно сделать топливный бак для биокамина своими руками, выкроив из металла резервуар и сварив его воедино.
  • Для создания распределенного огня, который будет занимать отведенное ему место, потребуется металлическая стека. Сетка устанавливается на резервуар с топливом. Желательно, чтобы ячейки в сетке были небольшими, в крайнем случае можно сложить сетку в несколько раз.
  • Огонь к сетке подводится с помощью фитиля, которым может быть обычный прочный, тканевый шнурок. Фитиль для биокамина соединяет топливный резервуар с сеткой, выводя огонь наружу.
  • Для декорирования биокамина потребуются соответствующие элементы. Можно использовать камни, гальку, керамическую имитацию углей, дров и так далее. Декоративные элементы загружаются внутрь биокамина, прямо на сетку.

Для полноценной работы системы потребуется биологическое топливо. Его вы можете купить в соответствующих магазинах. Конечно, биотопливо можно сделать самостоятельно, но от этого вы не сильно сэкономите, поэтому проще и быстрее использовать готовый вариант.

Все что нужно для биокамина вы сможете найти в магазинах, каких-то секретных элементов в его конструкции нет.

Нюансы изготовления

Задумываясь о том, как сделать биокамин самостоятельно, первое что приходит на ум, следует найти или нарисовать его чертеж, схему. Найти в Интернете или отксерокопировать в магазине подобные документы будет совсем несложно. В крайнем случае чертежи биокамина можно нарисовать своими руками, если вы обладаете должными навыками.

Чертеж биокамина необходим в первую очередь для того, чтобы точно выверить размеры устройства. При этом желательно нарисовать схему каждой части системы, чтобы понять, как будет устроен свой биокамин внутри, как будут крепиться детали к каркасу, какие элементы потребуются. Качественно проработанная схема биокамина в последствии значительно упростить вам работу по сборке аппарата, поэтому создавая эскизы, постарайтесь максимально проработать детали.

Габариты небольшого биокамина на схемеГабариты небольшого биокамина на схеме

Схема небольшого экокамина

Существуют некоторые нюансы, которые нужно учитывать при разработке подобного устройства:

  • Изготовление биокаминов начинается с проработки дизайна и общих форм аппарата. При этом не стоит забывать о безопасности, следует определиться, как и где установить защитный экран. Размещать защитный экран из стекла следует на некотором удалении от прямого огня. Считается, что расстояния в 15 сантиметров будет достаточно. Если огонь будет ближе, есть вероятность, что стекло лопнет, даже закаленное.
  • Топливный бак для биокамина желательно изготовить из металла, толщиной от 2-3 мм. Более тонкие стальные листы при воздействии температуры могут банально прогореть. Для больших каминов топливный блок лучше всего купить в магазине, не стоит лишний раз пренебрегать безопасностью.
  • Количество горелок вы устанавливаете на свое усмотрение, но специалисты рекомендуют не размещать большие биокамины в маленьких помещениях. Так для комнаты размером 25-30 кв.м. в устройство можно установить пару горелок, но не более.
Экокамин в виде бревнаЭкокамин в виде бревна

Оригинальный экокамин в виде полена

Отметим, что при необходимости горелку из металлической емкости подходящего размера легко можно сделать самостоятельно. Пошаговая инструкция в этом случае будет выглядеть следующим образом:

  • Для открытых экокаминов следует задекорировать горелку, можно ее просто покрасить в нужный цвет снаружи. Внутри, конечно, красить нельзя, поскольку краска непременно сгорит.
  • Сверху на металлический резервуар кладется и закрепляется сетка. Если ячейки слишком крупные, можно вырезать нескольку кусочков. Отметим, что прочность сетки важный параметр, ведь на нее мы положим тяжелые декоративные аксессуары.
  • Дно емкости с сеткой соединяется фитилем. Ничего страшного, если он будет немного виднеться, все равно его потом скроют декоративные элементы.

Создавая настольный камин своими руками, следует поэкспериментировать с оптимальным размером и видом горелки, устраивающий вас с декоративной стороны.

Инструкция для сборки

Собрав комплектующие для биокамина можно приступать к сборке устройства. Пошаговая инструкция позволит собрать биокамин своими руками без лишних трудностей:

  • Первое, что нам нужно сделать, склеить защитный экран из стекла. Силиконовый герметик сохнет в районе суток, поэтому стекло соединяется заранее.
Склейка стеклянного экранаСклейка стеклянного экрана

Создание стеклянного защитного экрана

  • Затем необходимо собрать, найти, сделать металлический каркас в виде короба, в который будет установлена горелка и на который вы поставите защитный экран.
Металлический каркас для биокаминаМеталлический каркас для биокамина

Подходящий металлический каркас

Установка стеклянного экранаУстановка стеклянного экрана

Установка защитного экрана

  • На следующем этапе в каркас помещается горелка. Если горючее продавалось в жестяной банке, то она вполне может сыграть эту роль. Если тара была пластиковая, можно использовать любую жестяную банку подходящего размера.
Помещаем в каркас горелкуПомещаем в каркас горелку

Размещаем в каркасе горелку

  • В банку помещаем фитиль, выводим его на сетку и закрываем декоративными камнями.
Металлическая сетка для биокаминаМеталлическая сетка для биокамина

Подготовка металлической сетки

Установка сетки на горелкуУстановка сетки на горелку

Установка сетки внутри каркаса на горелку

  • Накрываем получившуюся конструкцию защитным экраном, закладываем декоративные элементы и самодельный биокамин готов.
Укладываем поверх сетки декоративные камниУкладываем поверх сетки декоративные камни

Закрываем сетку декоративными камнями

Поджигаем биокамин с помощью лучиныПоджигаем биокамин с помощью лучины

Запускаем биокамин

Сделанный своими руками экокаминСделанный своими руками экокамин

Экологический камин кустарного производства

Как видите, создать спиртовой камин своими руками достаточно просто, но это при условии, что он небольшого размера. Для крупногабаритных систем потребуется строительство специального портала. Проще всего построить конструкцию из гипсокартона, удобного в использовании и недорогого материала. В этом случае порядок действий будет следующим:

  • Первым делом необходимо подготовить платформу для биокамина. Она необходима для защиты пола от высокой температуры. Можно сделать на полу стяжку или положить кирпич.
  • Затем из металлического профиля выстраивается каркас биокамина, который надежно крепится к полу и стене. Внутрь перекрытий укладывается изоляционный материал.
  • Получившаяся конструкция снаружи зашивается гипсокартоном, а внутри выгладывается кафельной плиткой или металлическими листами. Огнеупорные материалы защитят короб из гипсокартона от тлетворного влияния огня.
Возведение портала для биокаминаВозведение портала для биокамина

Строительство портала для экокамина

  • С внешней стороны короб для биокамина декорируется в соответствии с интерьером помещения. Отлично смотрится отделка камнем, пластиковыми панелями под кирпичную кладку. Кованные элементы также приветствуются, особенно расположенные рядом с камином соответствующие аксессуары. Можно положить рядом с порталом дрова, а декоративные керамические муляжи дров закинуть в топку биокамина.
  • Внутрь получившегося портала устанавливается топливный блок. Если система массивная, лучше всего приобрести готовое устройство в магазине.
  • Для защиты внешней среды на топливный блок устанавливается защитный стеклянный экран.

Получившийся биокамин бесспорно станет главным элементом помещения, а настоящий, живой огонь позволит вам создать полноценный уют в своем доме.

Надеемся, что теперь вам понятно, как сделать биокамин в домашних условиях. Если описанные выше манипуляции вы вполне готовы провести, создавайте биокамин своими руками, если же вас пугают такие работы, то просто купите готовое устройство в магазине. Примечательно, что подобные аппараты продаются в сборе, поэтому трудностей в запуске системы у вас не будет. Ознакомьтесь с инструкцией, включайте прибор и наслаждайтесь живым огнем.

чертежи и пошаговая инструкция —

Многие мечтают о камине с живым огнем, но не каждый имеет возможность установить настоящий очаг. В городских квартирах это делать запрещено, а в частных домах его установка сопряжена с трудоемким строительством дымоходов и вентиляций. Хорошим решением в этом случае будет биокамин, изготовленный своими руками.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

  1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
  2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
  3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Изготовление биокаминов своими руками


Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

  • Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
  • Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
  • Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
  • Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
  • Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
  • Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Чертеж биокамина

Перед тем, как начать делать биокамин своими руками, нужно составить его чертежи. Для него используется несколько схем, по одной для каждой части камина.

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

  1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
  2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Большой биокамин


В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

  1. Разметить стену и разрезать гипсокартон на подходящие куски.
  2. В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
  3. Гипсокартон крепится к стене саморезами.
  4. Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
  5. Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
  6. Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
  7. Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

В отличие от других видов горючего, биологическое при сгорании не выделяет токсичных веществ, что делает его безопасным для человеческого здоровья. Кроме того, при сгорании биологическое горючее дает красивое и ровное пламя, чего нельзя достичь другими средствами.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

  • Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
  • Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
  • Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
  • Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.

Биокамин своими руками видео:


Биокамин своими руками: пошаговая инструкция, чертежи, изготовление

Краткое содержание

Биокамин и принцип его работы

Ни одно устройство нельзя сделать без понимания его принципа работы. Камин состоит из таких элементов:

Декоративный биокамин своими рукамиДекоративный биокамин своими руками

Декоративный биокамин своими руками

  • Топливный бак – любая емкость, размеры которой зависят от самого биокамина. Чем он больше, тем крупнее нужно делать топливный бак.
  • Этанол – биологическое топливо, которое подается через фитиль к горелке.
  • Очаг – место сгорания этанола (камин работает на биотопливе).
  • Портал – форма для очага. Этот элемент делается из разных материалов, поскольку он выполняет декоративную функцию.

Схема горения устройства следующая. Этанол пропитывает ткань и поднимается, где располагается устройство биокамина – очаг. Процесс горения сопровождается выделением тепла. Среднего биокамина достаточно для отопления квартиры в 20 м2. Рассматриваемый тип устройства хорош тем, что он не выделяет опасных продуктов горения для здоровья и предметов интерьера квартиры.


Биокамин и принцип его работы

Самостоятельное изготовление камина

Чертеж горелки биокаминаЧертеж горелки биокамина

Чертеж горелки биокамина

Материалы для современного отопительного устройства есть в хозяйстве у каждого. Вам понадобится: оконное стекло (наверняка они где-то завалялись после ремонта дома), фитиль (в качестве его основы можно взять любую ткань), банка из нержавейки и решетка, герметик и инструменты.

Начинать делать камин необходимо с основания. Самодельный биокамин – это простой механизм, который можно сделать в домашних условиях.

  • Основание. Для соблюдения пропорций необходимо сделать чертеж. Для биокамина неплохо подходит металлическая основа. В основании располагается керамическая декоративная горелка, поэтому оно должно быть максимально просторным. Инструкция по изготовлению основания для отопительного устройства требует установки небольших бортиков по всей окружности подставки для камина. Такая схема позволит поставить на основу решетку.
  • Топливный бак. Материалы емкости для топлива обязательно должны быть металлическими, в принципе, как и все комплектующие для биокаминов. Он вырезается из старой консервной банки, объемом от 0,2 до 0,5 л. В бак вставляется фитиль. Миниатюрный настольный биокаминМиниатюрный настольный биокамин

    Миниатюрный настольный биокамин

  • Решетка из нержавейки. Керамическая сетка для биокамина не подходит, поскольку она плохо переносит постоянное воздействие высоких температур. Для решетки подбирается монолитный блок с ячейкой от 5 до 15 мм с учетом того, что на ней еще будет стоять топка для биокамина. Вообще, горелка для биокамина своими руками делается достаточно просто: берется фитилек и вставляется в металлическую емкость с топливом и горелка готова.
  • Каркас для устройства. Материалы для каркаса могут быть разными, однако, для его создания лучше использовать старое стекло. Стеклорезом вырезаем 4 кусочка стекла одинаковых размеров. Внимательно смотрите на чертеж и тщательно соблюдайте все размеры каркаса. Заготовки из стекла надо скрепить между собой при помощи герметика. Инструкция говорит, что делать это лучше с помощником – один человек держит стекло, а другой аккуратно наносит герметизирующие материалы по всем стыкам. Перед началом герметизации стекло следует протереть от пыли. Топка для боикамина помещается за стекло.

С основными составляющими камина мы разобрались. Теперь осталось собрать все это воедино. Все работы по сборке отопительного устройства лучше делать на улице при качественном освещении.

Чертеж биокаминаЧертеж биокамина

Чертеж биокамина

Итак, биокамин своими руками начинает собираться с приготовленного основания. Перед началом работы положите недалеко от себя чертежи, они еще пригодятся в процессе сборки. Металлическое основание ставится на удобную поверхность. Дальше в заготовку помещается топливный бак, который закрепляется при помощи дюбелей или заклепок, сделать которые можно самостоятельно.

После установки бака блок основания накрывается металлической решеткой. Устанавливается она на настольный камин на заранее изготовленные ободки. Стоит отметить, что металлическую сетку закреплять необязательно, поскольку из такого положения она никуда не денется. Что касается декораций, то сделанный самостоятельно биокамин можно украсить при помощи камней и других негорючих декоративных элементов.

На металлический блок ставится уже скрепленное воедино стекло. Процесс установки стекла надо делать максимально аккуратно и без резких движений. Помните, у вас в руках не находится керамическая плитка, а хрупкое стекло. Бак не должен находиться слишком близко к стеклу, поскольку при нагревании оно может лопнуть и повредить блок или предметы интерьера.

Установка биокаминаУстановка биокамина

Установка биокамина

На этом этапе изготовление отопительного устройства заканчивается. Осталось только проверить его работоспособность. Первый запуск надо делать по правилам: сначала снимается сетка с декорациями и отставляется в сторону. Стоит отметить, что это делать необходимо каждый раз при наполнении бака топливом. Эта процедура проводится в целях сохранности предметов интерьера, поскольку сделанный биокамин своими руками не дает гарантий полной безопасности.

Емкость для топлива нельзя наполнять полностью этанолом, оставьте 1/3 бака пустым. Готовое оборудование накрывается обратно решеткой и поджигается. Если все сделано правильно, то оно будет гореть синим пламенем. Повторная заправка горелки производится только после полного выгорания топлива.

Видео: Биокамин самодельный

Горелка для биокамина своими руками

биокамин

Такой стильный элемент дизайна, как биокамин, хотя и появился сравнительно недавно, уже успел получить со стороны любителей красивых интерьеров самую высокую оценку.

Замечательно в этом украшении и то, что основную его часть — горелку — в простом исполнении может сделать любой желающий, особенно если речь идет о настольном варианте устройства.

Таким образом, современный эффектный аксессуар, способный создать неповторимую атмосферу в жилище, обойдется своему владельцу в сущие копейки. Давайте же посмотрим, как и из каких материалов делается горелка для биокамина своими руками.

Виды отопительных блоков

Отопительный или топливный блок — второе название горелки. По сути, это и есть биокамин, все остальное — элементы декора. Эти устройства выпускаются сегодня в весьма разнообразном исполнении.

Те, что подороже, снабжены особой заслонкой, которая позволяет регулировать размер пламени, быстро его гасить (для этого достаточно повернуть специальную рукоятку), а также предотвращает попадание пыли в топливо и проникновение неприятных запахов в помещение.

недорогой компактный каминСамые дорогие модели имеют еще и электронное управление, то есть являются автоматизированными.

Воспроизвести такое изделие в домашних условиях не представляется возможным.

В дешевых разновидностях биокаминов устанавливаются простенькие горелки с примитивной конструкцией.

Тушить их приходится с помощью специального приспособления, интенсивность горения регулировать нельзя, а при определенных условиях пользователь может слышать неприятный запах. Но зато эти устройства являются очень доступными, а самое главное — их несложно изготовить своими силами.

Неотъемлемой частью любого отопительного блока, хоть дорогого, хоть самого бюджетного, является топливный резервуар. Во время горения топлива он может сильно нагреться, и даже стать причиной возгорания контактирующих с ним материалов.

Поэтому наиболее безопасными являются такие горелки, в которых данный резервуар помещен в оболочку, то есть топливный бак представляет собой как бы емкость с двойным дном.

отопительный блок

Топливный блок Васат 1100

Чтобы обеспечить более длительное горение порции топлива, в содержащую его емкость иногда кладут какой-либо негорючий абсорбирующий материал, имеющий волокнистую или пористую структуру. Правда, такое решение нельзя назвать экономичным, поскольку горючее в этом случае выгорает не полностью — часть его остается в наполнителе.

Для удобства пользования отопительные блоки оснащаются шкалой с указанием минимального и максимального уровня топлива, а также защитой от перелива.

Размеры этих устройств могут варьироваться в весьма широких пределах — от 25 см до нескольких метров.

горелка дизельнаяДля чего нужна дизельная горелка, не понаслышке знают те, кто живет в не газифицированных населенных пунктах. Дизельная горелка своими руками – советы по изготовлению, читайте внимательно.

Пошаговая инструкция по изготовлению камина своими руками представлена тут.

Так как камин является не только отопительным прибором, но и важным элементом интерьера, его облицовке уделяется много внимания. По ссылке https://microklimat.pro/otopitelnoe-oborudovanie/kaminy/oblicovka-svoimi-rukami.html полезные советы для тех, кто хочет выполнить облицовку камина своими руками.

Советы по изготовлению самодельной горелки

самодельная горелкаВ данном разделе рассмотрим, как сделать горелку для биокамина своими руками.

Прежде чем перейти к непосредственному описанию процесса изготовления топливного блока для биокамина, представим вниманию читателя несколько полезных рекомендаций по сборке данного устройства.

Итак:

  1. Самые надежные и долговечные горелки получаются из нержавеющей стали, так как этот материал обладает высокой термической и химической устойчивостью. Можно применить и обычную конструкционную сталь, но в любом случае данное устройство должно быть металлическим. Тот факт, что топливо для биокаминов часто продают в пластиковой таре, вовсе не означает, что и горелку можно сделать из пластика.
  2. Для изготовления топливного блока не следует использовать тонкостенные заготовки — при нагреве их может «повести». Кроме того, тонкостенный резервуар может разгерметизироваться, в результате чего возникнет утечка топлива, грозящая возгоранием.
  3. Если устройство предполагается оборудовать защитным экраном из стекла, то последнее должно быть огнеупорным. За неимением такового можно применить и обычное, но тогда его нужно расположить на достаточном удалении от пламени. В противном случае стеклянный экран лопнет из-за чрезмерного перегрева с одной стороны.
  4. Для равномерного распространения тепла во все стороны в виде инфракрасного излучения топливный блок можно накрыть металлической сеткой, которая будет нагреваться пламенем.
  5. Если абсорбент для топлива использоваться не будет, то резервуар следует делать невысоким. При этом нужно обеспечить такое его устройство, чтобы горела лишь небольшая часть поверхности топлива.
  6. Если предполагается использовать абсорбент (наполнитель), то в этом качестве лучше всего применить минеральную вату — она горит дольше всего и дает самое ровное пламя.
Розжиг самодельной горелки проще всего организовать при помощи фитиля. Любой шнурок укладывается одним концом в емкость, а другим — наружу, и поджигается.

Если фитиль спрятать между камней, то для стороннего наблюдателя процесс розжига будет смотреться весьма эффектно.

Чертежи

Сегодня в сети можно найти множество чертежей самодельных топливных блоков (горелок для биокаминов).

Мы же предлагаем самый простой вариант, для реализации которого схема не нужна.

топливный блок своими рукамиВот что нужно сделать:

  1. Изготовьте или возьмите уже готовую ванночку из нержавеющей стали толщиной 2 мм. Глубина ее должна составлять 3 – 5 см, длина и ширина — любые, в зависимости от того, какой величины камин вы хотите сделать.
  2. Возьмите пластину той же толщины, длина которой равна длине внутреннего пространства ванночки.

Ширина пластины в сантиметрах определяется формулой:

W = Wв – 1.5 + 2xHв

Где:

  • Wв – ширина внутреннего пространства ванночки, см;
  • Hв – глубина ванночки, см.

Оба длинных края пластины нужно согнуть под углом в 90 градусов так, чтобы получились «ножки» с высотой, равной глубине ванночки (Hв). Таким образом, пластина превратится в П-образную деталь с такой же, как у ванночки, длиной, но в ширину — на 1,5 см меньше.

Далее:

  1. В одной из «ножек» П-образной детали нужно просверлить множество отверстий. Также ее можно изрезать, превратив в подобие расчески.
  2. П-образная деталь устанавливается на «ножки» в ванночку так, чтобы между ее перфорированной или изрезанной «ножкой» и стенкой ванночки оставался зазор в 1,5 см. Все, горелка готова.

Остается залить в ванночку топливо и поджечь его. Пламя образуется только на узкой открытой полоске шириной 1,5 см, большая же часть поверхности, накрытая П-образной деталью, из-за отсутствия воздуха гореть не будет. При этом топливо через отверстия или прорези в пластине будет свободно поступать в «рабочий» объем.

чертеж биокамина

Чертеж горелки

Для гашения пламени нужно вырезать пластину — ею будет накрываться зона горения.

Топливо будет сгорать без остатка, если дну ванночки придать небольшой уклон в сторону «рабочего» объема. Для этого нужно налить небольшое количество гипсового раствора в емкость, а затем слегка ее наклонить и подождать, пока смесь затвердеет. «Ножку» П-образной детали, не имеющую перфорации, нужно будет немного укоротить, чтобы конструкция, несмотря на уклон дна, оставалась горизонтальной.

Можно ли самостоятельно изготовить топливный блок с двойным дном? Да, и очень легко. Края бортов ванночки по всему периметру нужно отогнуть так, чтобы она стала похожей на перевернутую шляпу с полями. Теперь нужно взять или изготовить ванночку чуть большего размера и поместить в нее горелку: ее «поля» лягут на борта большей ванночки, так что вся конструкция в итоге превратится в резервуар с двойным дном.

имитация каминаПостройка настоящего камина – дело сложное. А вот декоративный камин своими руками может изготовить каждый. Следующая статья поможет разобраться с искусством создания фальш-камина.

Как изготовить мойку воздуха своими руками, вы узнаете в этом материале.

Горелка с наполнителем

керамическая ткань для биокаминаКак было сказано, наилучшим наполнителем для самодельного топливного блока выступает минеральная вата.

Но не все ее разновидности обладают одинаковыми свойствами.

Для наших целей наилучшим образом подходит белая стекловата на акриловой основе и вот почему:

  1. Этот материал является наиболее гигроскопичным (хорошо впитывает жидкость).
  2. При этом он обладает высокой паропроницаемостью: спиртовые пары будут проникать в него беспрепятственно.
  3. При изготовлении данной разновидности минеральной ваты формальдегид не используется, поэтому она является экологически чистой. Если же вату с акрилом вам раздобыть не удалось, используйте любую другую, важно только, чтобы она была как можно более мягкой.

Наполнитель следует уложить в П-образную деталь. Напитавшись топливом, он будет постепенно отдавать его, делая работу биокамина более продолжительной.

При наличии стекловаты примитивную горелку можно сделать из любой металлической емкости — кружки или консервной банки.

Наполнитель нужно поместить внутрь (необходимо заполнить весь объем), после чего резервуар накрывается сверху круглой металлической сеткой. Теперь можно заливать топливо в горелку и поджигать его.

Какое использовать топливо?

заправка биоэтаноломДанную разновидность каминов следует заправлять биоэтанолом. Основу этого топлива составляет этиловый спирт, но помимо него там есть и различные добавки.

Благодаря им обеспечивается полное сгорание смеси, так что выхлоп состоит только из углекислого газа и водяного пара — веществ, абсолютно безопасных для здоровья человека.

Поэтому система дымоудаления биокамину не требуется, достаточно лишь обеспечить проветривание помещения.

Добавлять в биоэтанол бензин, спирт или другие горючие жидкости запрещено. Продукты горения самодельного топлива могут оказаться ядовитыми.

Декор горелки

Превратить маловыразительный топливный блок в располагающий к уютной беседе очаг помогут следующие элементы:
  1. Камни. Среди натуральных пород подходят не все, поэтому лучше приобрести специальные камни в магазине. Большим успехом пользуются искусственные — различных расцветок или даже полностью прозрачные.
  2. Керамическая имитация поленьев.

В качестве элементов декора используются и всевозможные аксессуары, предназначенные для настоящих каминов: щипцы, кочерга, решетка и пр.

Видео на тему

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
