Толщина перекрытия деревянного – Деревянные межэтажные перекрытия в доме видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Содержание

Деревянное перекрытие между этажами своими руками

Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.

Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

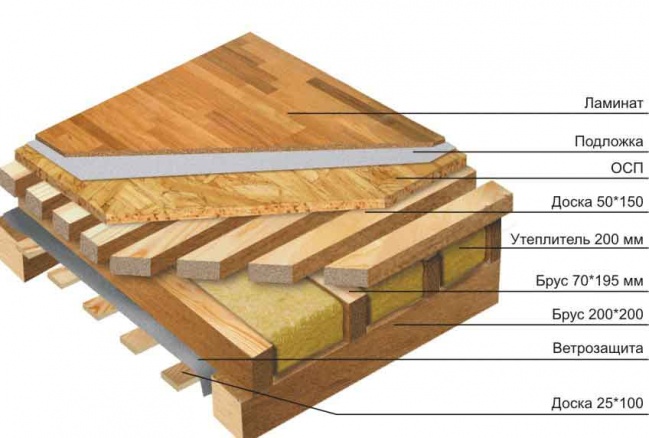

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

  • Клееный брус;
  • Опиленное бревно;
  • Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

  • Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
  • Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
  • Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Способы заделки несущих элементов

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Собираем перекрытие на этажах своими руками

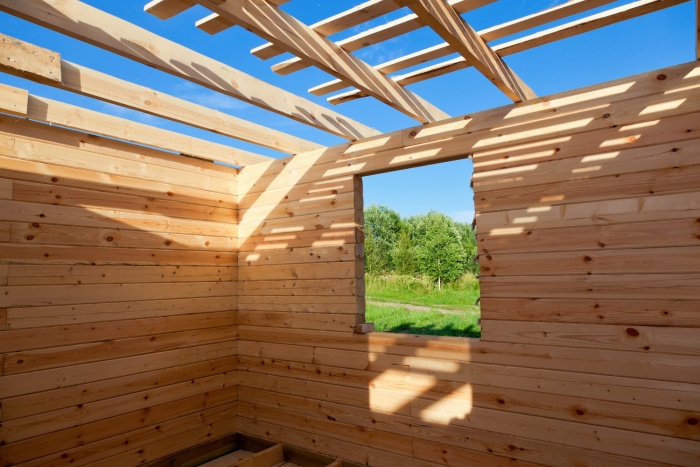

После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

  • Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
  • В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Сборка обрешетки

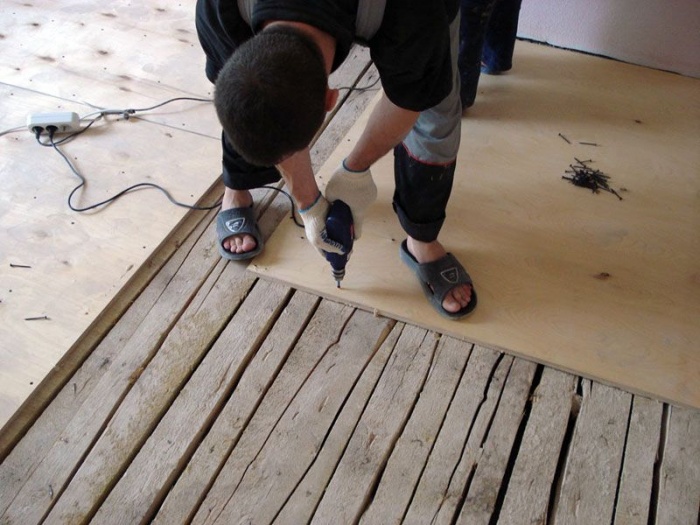

После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.

Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.

После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.

Завершающие операции

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Заключение

В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.

Отправить комментарий

Деревянное перекрытие между этажами

Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.

Особенности перекрытий из дерева

Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.

Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.

Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.

Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.

В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.

Технические требования для перекрытий

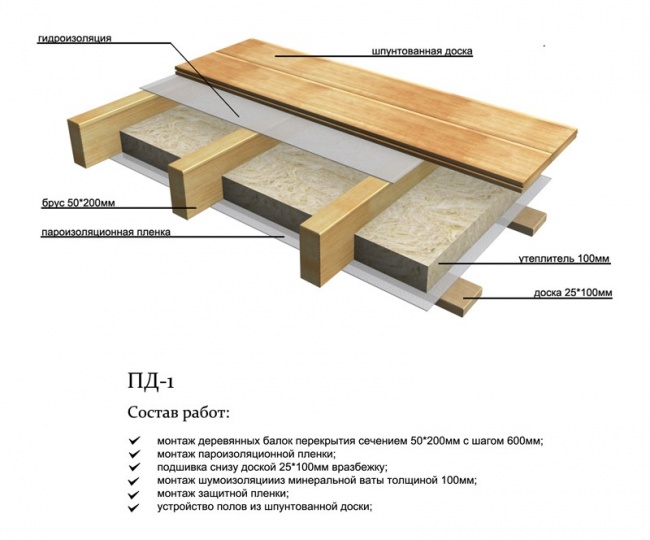

Межэтажные конструкции состоят из следующих элементов:

  • балки;
  • брусья;
  • слой из доски;
  • тепло- и звукоизоляционный слой;
  • пленка гидроизоляции;
  • чистовая доска;
  • вентиляционная щель;
  • плинтуса.

Для конструкций перекрытия рекомендованы следующие требования:

  • Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
  • Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
  • К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
  • Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
  • При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.

Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям. Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.

Установка и обработка

Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.

Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.

Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.

Важно! Паронепроницаемые покрытия укладывают пористой стороной к утеплителю, «лицом» к помещению. А для комнаты выше пленку монтируют наоборот.

Балки перекрытия

Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.

Обратите внимание! Чем больше нагрузка на перекрытие – тем больше должно быть сечение балок.

Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.

Важно! Нельзя для выравнивания балок использовать отесанные, заостренные щепки.

Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.

Монтаж наката

Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.

Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.

Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.

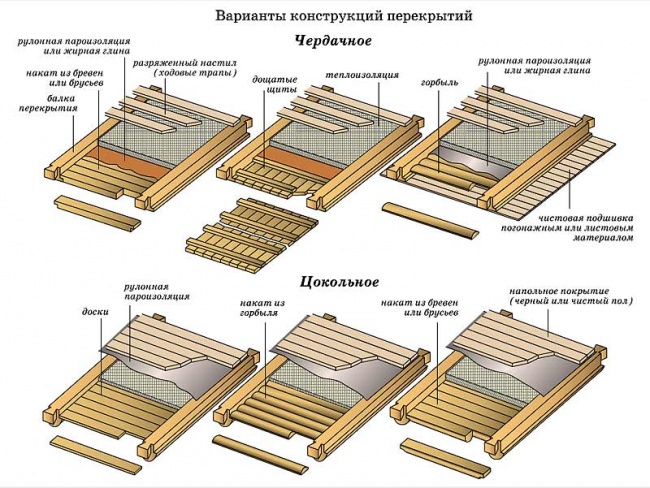

Способы укладки цокольного перекрытия

Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.

Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.

Совет! Можно крепить доску не на черепной брусок, а в паз (четверть). Его нужно вырезать стамесками или электроинструментом. Это займет больше времени.

Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.

Утепление и звукоизоляция

Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.

Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.

Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.

Обратите внимание! Рекомендуется укладывать рубероид в два слоя, так, чтобы верхние листы перекрывали места стыков нижних.

Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.

Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.

Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.

Чердачное перекрытие по деревянным балкам своими руками: как сделать самостоятельно

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой видео-обзор устройства чердачного перекрытия по деревянным балкам, а потом уже будем разбирать детали:

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Деревянное перекрытие чердака по балкамДеревянное перекрытие чердака по балкам

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

Перекрытие чердака по деревянным балкам своими рукамиПерекрытие чердака по деревянным балкам своими руками

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Как рассчитать толщину чердачных балокКак рассчитать толщину чердачных балок

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балокЧердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балокЧердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балокЧердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

Мастер-класс по установке чердачного перекрытияМастер-класс по установке чердачного перекрытия

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Платформа: для холодного чердака

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время. Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу.

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балокЧердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Жесткий щит: для равномерной усадки

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

Эконом-настил: для экономии времени

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Готовые фермы: для жилой мансарды

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

Ребристое-балочное перекрытие: для частного домостроения

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

Ребристое перекрытия чердака по балкамРебристое перекрытия чердака по балкам

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Устройство деревянного чердачного перекрытияУстройство деревянного чердачного перекрытия Устройство чердачного перекрытия своими рукамиУстройство чердачного перекрытия своими руками

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Сегодня существует несколько способов крепления чердачных балок. В основном необходима установка а перпендикулярной опорной балке, которая равна максимальной длине балок перекрытия. Если проектом не предусмотрены дополнительное балки жесткости, тогда балки чердачного перекрытия должны лежать по осям стоек несущих стен. По стандартам, балки перекрытия должны опираться на верхнюю обвязку стен и крепится к ней на два гвоздя 3,5х100 миллиметров с каждой стороны.

Но нередко также в строительстве приходится применять особые методы крепления, и для того, чтобы вы лучше разобрались с ними, мы подготовили для вас качественные мастер-классы.

Проектировать деревянное чердачное перекрытие нужно исходя из тех нагрузок, которые будут на него воздействовать. Но учитывайте такой момент. Довольно часто жилые дома строят с тем расчетом, что их будет достаточно для всей семьи. И такие нагрузки подразделяют на распределенные и сосредоточенные.

Как крепить балки чердачного перекрытияКак крепить балки чердачного перекрытия

При проектировании чердачного перекрытия вам нужно учитывать именно распределенные нагрузки, а узнать о них подробнее вы сможете из современных СНиПов. Сосредоточенные нагрузки нужно принимать во внимание только тогда, если вы точно собираетесь установить на чердаке какие-то предметы с большой массой.

Например, сегодня стало модно устраивать под крышей SPA-салоны, бильярдную, танцевальные площадки и комнаты для музыкальных тренировок. Но на практике нередко оказывается, что и 10 комнат в доме – это мало. А под крышей – замечательное проветривание, красивое пространство и тихое, чтобы обустроить там свой личный кабинет.

Необходимость применения специальных крепежных элементов зависит от того, какую технологию обустройства чердачного перекрытия вы выбрали вообще. Так самый надежный способ – это опереть балки на несущие поверхности стен или же на балки перекрытия. Тогда и вовсе нет никакой необходимости и смысла использовать металлические элементы – балки крепятся саморезами или гвоздями. Во всех остальных случаях обязательно нужно закрепить чердачный пол.

Поэтому советуем вам изначально сделать настолько крепкое чердачное перекрытие, чтобы через пару лет со спокойной совестью перестроить его в мансардное. А специальные вычисления вам помогут сделать наши специальные таблицы и компьютерные программы. Ваша задача – правильно подобрать оптимальное сечение балок и их шаг. Все остальное – уже детали.

Обязателен ли армированный пояс?

Первым делом определитесь, нужен ли вам армопояс для установки балок чердачного перекрытия. Армопояс – это армированный пояс, который представляет собой замкнутую конструкцию по всему контуру здания. Задача такого элемента – это распределение нагрузок.

При установке деревянных балок чердачного перекрытия необходимо устанавливать построить армопояс только,  если:

  1. Стены вашего дома строятся из газоблока или пеноблока. Ведь такой материал имеет довольно хрупкую структуру, а деревянное балочное перекрытие в это же время обладает немалым весом. Ввиду своей конструкции оно всегда создает точечное давление на блоки. А наша задача – распределить это давление и сделать его линейным. Так, чтобы мауэрлат взял на себя всю нагрузку.
  2. Также, есть ли в качестве фундамента для вашего дома идут сборные блоки ФБС, или само основание мелкозаглубленное, также важно правильно распределить нагрузку от чердака по всей площади основания дома.

Во всех остальных случаях можно спокойно обойтись без армопояса.

Крепление балок к брусьям или срубу

Когда балки перекрытия крепят к срубу или оцилиндрованным бревнам, то проще всего использовать технологию сковороденя. Говоря простым языком, попросту вставить балки в стены, как части конструктора.

Обратите внимание, что между собой балки перекрытия скрепляются металлическими скобами:

Монтаж балок перекрытия чердака в доме из срубаМонтаж балок перекрытия чердака в доме из сруба

Крепление к металлической двутавровой балке

Если вам приходится разбивать балки перекрытия по длине, тогда их части следует соединять внахлест или при помощи специальных накладок, причем между самими балками еще и понадобятся распорки.

А если речь идет о планировке большой площади, тогда в качестве опоры для балок лучше использовать стальную двутавровую балку или же особо крепкую из клееной древесины. В этом случае между балками чердака и стальной двутавровой балкой оставьте обязательно зазор в 10 миллиметров. При этом важно, чтобы стальная балка при этом не касалась обшивки потолка. А, чтобы в дальнейшем балки перекрытия не скрипели, уложите дополнительный звукоизоляционный материал или сделайте обрешетку потолка довольно плотной:

Крепление чердачных балок перекрытия к двутавровой балкеКрепление чердачных балок перекрытия к двутавровой балке

Если вы используете вспомогательные балки, их вовсе не обязательно размещать внутри перекрытия. Таковые можно легко встроить в стену или даже использовать самостоятельно. А сами балки при этом нужно крепить на так называемые балочные башмаки:

Установка балки перекрытия на башмакУстановка балки перекрытия на башмак

Первым делом для таких балок нужно сделать обвязку. Причем вовсе не обязательно саму обвязку крепить к стенам первого этажа, как многие думают.

Главное – правильно подготовить такие балки к монтажу. А для этого их следует обязательно обработать антисептиком (причем при температуре не ниже 5 градусов тепла). Далее оставить их пропитываться на сутки. Теперь распилить и уложить такие доски и поддерживающую балку на деревянный мауэрлат, предварительно пропитанный его огнебиозащитой. Остается только закрепить все балки перекрытия на башмаки.

И, когда перекрытие из балок будет готовым, сделать черновой пол, хотя бы для того, чтобы по нему было удобно передвигаться.

Крепление к стенам из кирпича

Если мы говорим о креплении деревянной балки на кирпичную стену, тогда в той необходимо создать гнездо, причем еще на этапе возведения самих стен. Гнездо должно быть на 160 мм располагаться внутри стены (это минимум), причем на специальной доске.

Вставляя балку в стену, вам нужно залить ее цементным раствором или же оставить открытой – все здесь  зависит от толщины стены:

  • Так, закрытый вариант необходим при толщине стены в два кирпича.
  • Открытый – при толщине стены в два с половиной кирпича.

Кроме этого, балочное перекрытие чердака при кирпичных стенах необходимо усилить анкерами, в каждой третьей балке. Анкера должны охватывать ее снизу и по бокам, а сами в стену заходить на 30 50 миллиметров. Возможен также вариант соединения балок с друг с другом и на внутренних стенах.

Крепить балки к кирпичной стене следует по такой технологии:

Как сделать балки перекрытия чердака в кирпичной стенеКак сделать балки перекрытия чердака в кирпичной стене

Крепление к хрупким стенам из блоков

Если вы крепите деревянные балки в блочной стене, тогда он вам необходимо соорудить железобетонную перемычку. Это тот самый армированный пояс, о котором мы говорили раньше. Устраивать его нужно под балкой, конкретно под деревянным коробом, который заходит в стену. Сам уже балку нужно будет установить на армированный пояс в стене тоже на минимальные 160 мм. И не забывайте также о таком важном моменте, как утеплитель со стороны блока и зазор со стороны балки, который будет обеспечить выход влаги.

Поэтому, чтобы современные легкие блоки выдержали деревянные балки чердачного перекрытия, следуйте такой схеме:

Чердачное перекрытие своими рукамиЧердачное перекрытие своими руками

Если же блоки довольно прочные и по своим физическим качествам близки к кирпичу, тогда используйте такую схему монтажа:

Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балокЧердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Если вы сейчас плавно подошли к вопросу устройства чердачного перекрытия, первая проблема, с которой вам придется столкнуться, – это поиск досок хорошего качества. Очень важно, чтобы ни балки, ни половой настил не имели никакого изъяна, не были ослаблены и уж точно не болели никакой плесенью. В противном случае такие перекрытия опасны для жизни для жизни домочадцев.

Вариант #1 – балки из обычных досок

Давайте отдельно отметим, какие балки нужно использовать при устройстве чердачного перекрытия. Лучший вариант – доски шириной 20-30 сантиметров. В качестве материала берется сосна или лиственница, которые хорошо работают на прогиб. Именно такая древесина прочна в плане деформации и меньше подвержена трещинам. По официальным подсчетам, при применении такого материала получается снизить расход всей древесины на целых 20%.

Устройство чердачного перекрытия по балкамУстройство чердачного перекрытия по балкам

Вариант #2 – балки из клееного бруса

В качестве балок также сегодня нередко используется клееный брус, прочность которого в несколько раз выше прочности обычной древесины. Все дело в том, что любые склеенные деревянные изделия более крепкие. Весь секрет в том, что клей, который используется, попадает в поры двух склеиваемых деталей и образует между ними много крепких нитей – куда более крепких, чем волокна самой древесины. А поэтому клееный брус в качестве балок – вполне нормальный вариант.

На вид они не отличаются от массивной древесины, особенно, когда с целью эстетики в наружных слоях у них применяется древесина лучшего сорта. Такие балки изготавливают из досок-ламелей, которые очищается от дефектов и склеиваются вместе. Главное преимущество такого метода в том, что общая длина балок теперь может достигать 12 метров, и это будет намного прочнее, просто с деревянной балкой при тех же параметрах.

Многие так же не учитывают то, что в цельной древесине могут быть скрытые проблемы, которые через несколько лет могут появиться в виде пролома балки посередине. Например, такой причиной нередко становятся гниль или паразитирующие насекомые, которые на момент покупки балки не успели еще развиться. Второй момент: довольно сложно найти абсолютно безупречную длинную балку из чистой древесины, без сучков и других проблем. А сучки сами по себе плохи тем, что в этих местах древесина плохо работает на растяжение, она более плотная, и в итоге балка, с содействующим постоянным динамическим напряжением, реагирует на него неравномерно по всей своей длине.

Вариант #3 – балки из OSB

Чтобы изготовить крепкие балки из OSB плит, их разрезают на полосы разной ширины и фрезеруют. Далее заготовки склеивают между собой, и они образуют длинную бесконечную полосу, из которой делают шаблоны определенной длины. Главное преимущество использования таких балок для устройства чердачного перекрытия – это небольшая масса и отличные показатели прочности и сопротивления изгибу.

ОСП-балки для перекрытия чердака своими рукамиОСП-балки для перекрытия чердака своими руками

Вариант #4 – двутавровые балки

Еще один популярный в России вид балок – это двутавровые. Это один из самых прочных видов балок, и поверх них можно устраивать любой настил, а не только фанеру. А снизу подшиваются гипсокартон. Эти балки настолько прочны, что их более целесообразно устанавливать в качестве междуэтажного перекрытия для полностью жилых комнат, о не только для мансарды и тем более для холодного чердака.

Еще также популярны также так называемые канадские двутавровые балки. Их изготавливают в заводских условиях из деревянных брусков, OSB плит, специальных влагостойких плит, клееного бруса или хвойной древесины.

Двутавровые балки в качестве перекрытияДвутавровые балки в качестве перекрытия

Вариант #5 – балки из готовых ферм

Например, одна из самых последних разработок – это готовые чердачные фермы. Их высота – 350 миллиметров. Изготавливаются они из сухой древесины сечением 100х50 мм. В заводских условиях на специальном прессе с металлическими пластинами такие элементы соединяют в одну конструкцию. Причем в процессе изготовления таких ферм внутри их даже размещают инженерные коммуникации.

Балки чердачного перекрытия из готовых фермБалки чердачного перекрытия из готовых ферм

Вариант #6 – LVL-балки

Отдельно стоит заметить, что сравнительно новый материал на отечественном рынке – LVL балки. Это высокопрочные однородные материалы, которые изготавливают путем склеивания под особым давлением. В расход берется нескольких слоев шпона, и в процессе изготовления брусьев волокна располагаются строго параллельно.

Характеристики у таких балок особенные. Главное преимущество состоит в том, что какие балки обладают большим выбором размеров. Сам материал отлично поддается обработке практически любыми режущими инструментами. Но учитывая цену на LVL брус, мы советуем вам приобретать его только в том случае, если ваше чердачное перекрытие будет расположено над большим пролетом и для вас в приоритете – качество и безопасность.

Вариант #7 – HTS-балки

Еще один новый вид чердачных балок – немецкие HTS. Они тоже представляют собой двутавр, где верхний и нижний слой – из древесины, а вот средний слой сделан из OSB плиты.

Между этими слоями также может быть вставлен лист профилированный стали толщиной 0,5 миллиметров со специальным полимерным покрытием. При этом сама сталь имеет волнистую форму, благодаря чему балка обладает высокими несущими характеристиками. И таких стенок может даже не одна, а две, что еще лучше для сопротивления изгибу. А чтобы HTS-балка не изгибалась и не скручивалась, между слоями с определенным шагом устанавливаются скрытые поперечные связи.

HTS-балки для перекрытия чердакаHTS-балки для перекрытия чердака

Деревянные межэтажные перекрытия в доме видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Деревянные межэтажные перекрытия

Деревянные межэтажные перекрытия

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры

Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

Правильная конструкция стен каркасного дома

Как произвести отделку стен деревом своими руками

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Настил наката рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Деревянные межэтажные перекрытия Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

  • Экологически чистое;
  • Обладает хорошей теплоизоляцией;
  • Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

  1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Деревянные межэтажные перекрытия

Деревянные межэтажные перекрытия

Схема утепления деревянного пола

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

Деревянные межэтажные перекрытия

Деревянные межэтажные перекрытия
  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Деревянные межэтажные перекрытия

Деревянные межэтажные перекрытия Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Деревянные межэтажные перекрытия

Деревянные межэтажные перекрытия Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

их устройство и монтаж своими руками

Преимущество многоэтажного дома очевидно – большая жилая площадь при тех же наружных габаритах. Образно говоря, поставив этаж на этаж, можно удвоить полезное пространство.

Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.

Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

  • несущие балки;
  • направляющие бруски;
  • черновой потолок;
  • основа пола верхнего этажа;
  • утеплитель;
  • гидроизоляция;
  • декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Выбор материала

Прежде всего, данная конструкция функциональна, следовательно, межэтажное перекрытие по деревянным балкам должно отличаться надежностью. Важно понимать, что оно должно не просто выдержать свою массу, но и массу мебели, расположенной на верхнем этаже, и вес находящихся там людей. Следовательно, к используемому материалу предъявляются высокие требования по качеству, особенно к балкам.

Как уже говорилось, лучшим материалом для балки является дерево хвойных пород. К выбору древесины стоит отнестись со всей возможной ответственностью. Основные требования к материалу:

  • минимальная влажность, ее значение не должно превышать 14%;
  • минимум сучков на единицу длины;
  • не должно быть ярко выраженного косослоя;
  • отсутствие трещин, гнили, потемнений, следов деятельности вредителей.

Чтобы обеспечить долговечность перекрытия, все деревянные поверхности предварительно обрабатывают антисептиком и пропитывают специальными составами, снижающими горючесть материала. Это гарантирует долговечность конструкции и обезопасит от возгораний.

Разновидности перекрытий по способу крепления

Несущие брусья надежно фиксируются на стенах. Существует два основных способа их крепления: установка в гнездо или использование дополнительных крепежных элементов.

Установка брусьев в пазы

Данный метод отлично подходит для кирпичных домов, зданий из шлакоблока и тому подобных материалов. Для крепления балки нужно сделать выборку (паз) в стене. Размеры паза должны на 2–3 см превышать толщину и ширину бруса, глубина варьируется в интервале от 100 до 150 мм. Обеспечить гидроизоляцию соединения несложно с помощью обычного рубероида, им оборачивают концы балок, утапливаемые внутрь стены.

Использование металлических фиксаторов

Если нет возможности утопить балки в стену, можно использовать наружный крепеж из стали. Технически такой способ проще, но он обеспечивает меньшую прочность, следовательно, деревянное перекрытие выдержит меньшую нагрузку. Подобное навесное крепление может использоваться при создании небольших перекрытий или между первым этажом и чердаком (мансардой) садового домика.

В продажу поступают фиксаторы разной формы, одни рассчитаны на крепление к стене, другие монтируют на внутренние или наружные углы. С выбором оптимальной конфигурации поддерживающих элементов проблем точно не возникнет.

Основные параметры бруса для балок

Параметры балок напрямую зависят от геометрических размеров помещений нижнего и верхнего этажа, их предполагаемого назначения. Расчет параметров – это важный этап в создании междуэтажного перекрытия, во многом от него зависит надежность и долговечности всей конструкции.

Форма и сечение

Брус прямоугольного сечения видится оптимальным материалом для изготовления балок. Установленный на ребро, он имеет достаточный запас прочности, высокую надежность. Иногда в качестве несущих конструкций используют кругляк или пиломатериал специфических профилей, к примеру, двутаврового сечения.

Точные параметры бруса напрямую зависят от предполагаемой нагрузки, длины пролета и расстояния между соседними балками. Кстати, вовсе не обязательно самому рассчитывать все параметры, можно воспользоваться готовыми таблицами и диаграммами.

Расчет длины

Вычислить длину балки просто – это ширина пролета плюс допуски на заделку в пазы. Вне зависимости от сечения не рекомендуется делать пролеты шириной более 6 м, это неминуемо вызовет провисание, которое может закончиться аварией. Если же необходимо изготовить деревянное перекрытие большего размера, можно выйти из положения, установив опоры и подпорки в виде колонн из того же бруса.

Количество материала

Для простоты подсчета количества материала нелишним будет набросать схему будущего перекрытия. При этом надо учитывать, что расстояние от крайних балок до стены будет равняться примерно 50 мм, а остальные будут равномерно уложены между ними с одинаковым интервалом (0,5–1,0 м).

Этапы изготовления межэтажного перекрытия

После того как расчеты выполнены, материал закуплен, можно переходить непосредственно к монтажу деревянного перекрытия. Процесс его изготовления – дело не очень сложное, но, чтобы облегчить работу, желательно делать все с помощником, особенно это актуально при изготовлении перекрытий большой ширины.

Монтаж балок

Оптимальным вариантом для жилого дома с полноценным вторым этажом можно считать установку балок в пазы. Проделать пазы можно как на этапе строительства, что гораздо проще, так и после возведения здания. Работу начинают с крайних балок, которые будут расположены в непосредственной близости от боковых стен.

Из бруса вырезают заготовку нужной длины, концы подрезают дисковой пилой или ручной ножовкой под углом примерно в 60 градусов. Особая точность не нужна, важно создать древесине условия для дыхания.

Обратите внимание! Часть бруса, которая будет скрыта в стене, пропитывается битумной мастикой (за исключением торца) и обматывается рубероидом.

Балку вводят в паз, под нее подкладывают дощечку толщиной 20–30 мм. С помощью уровня контролируют правильность установки, балка должна лежать строго горизонтально. Первую и каждую пятую балку дополнительно фиксируют с помощью анкерных болтов или стальных накладок.

Данную процедуру повторяют с другой крайней балкой. Чтобы контролировать плоскость, между крайними балками временно укладывают доску, поверх нее – обычный строительный уровень. Благодаря этой простой конструкции легко подобрать толщину подкладки к каждому последующему брусу.

Черепной брусок

Черепной брусок – рейки с сечением примерно 50 х 50 мм, которые крепят с обеих сторон балки. Его задача удерживать накат, используемый в качестве чернового потолка. Использовать брусок целесообразно только в том случае, когда монтаж потолка ведется сверху.

Рейки вырезают по длине балки, фиксируют с помощью саморезов. На них крепят накат. Подобный способ отличается простотой и не требует чрезмерных физических усилий, нет необходимости держать детали чернового потолка на весу, но он существенно уменьшает пространство внутри перекрытия, которое можно использовать для укладки утеплителя и звукоизоляции.

Если перекрытие монтируется снизу, технологию работы можно существенно упростить, обойтись без черепного бруска, тогда накат будет крепиться с помощью саморезов непосредственно к балкам.

Создание чернового потолка

В большинстве случаев для создания основы потолка удобно использовать листовой материал на древесной основе. Его просто крепить, он прочный. Для работы достаточно вооружиться шуруповертом и саморезами.

При использовании черепного бруска материал режут на полосы, шириной равные пролету, укладывают, фиксируя саморезами. Если черепной брусок не устанавливается, можно использовать материал произвольного размера, единственное условие – надо следить за тем, чтобы соседние плиты сходились на балке.

Теплоизоляция и пароизоляция

Даже если создается перекрытие между жилыми этажами, внутри стоит проложить теплоизоляционный материал, лучше всего минеральную вату. Она полностью заполнит пространство, сбережет тепло и станет хорошей защитой от шума.

Под утеплитель, особенно если на нижнем этаже расположена кухня, ванная или другое помещение с высокой влажностью, нужно уложить слой пароизоляции. Она убережет перекрытие от попадания пара, защитит дерево от влаги, которая будет конденсироваться внутри. Листы укладывают внахлест, стыки дополнительно фиксируют строительным скотчем.

Гидроизоляция

Поверх готового изоляционного пирога укладывают пленку гидроизоляции. Ее задача – преградить путь влаге сверху, не дать ей просочиться к уплотнителю. Края пленки должны заходить друг на друга не менее чем на 10 см с каждой стороны. Дополнительную защиту от возможных протеканий, как в случае с пароизоляцией, обеспечит строительный скотч.

Черновой пол следующего этажа

Для создания основы под напольное покрытие могут быть использованы доска, многослойная фанера, листы ОСП, ДСП достаточной толщины. Под выбранный материал подбирают крепеж, для плит это саморезы, для досок подойдут гвозди. Работая с листовым материалом, как и при создании чернового потолка, нужно следить за тем, чтобы плиты стыковались только на балках.

Финишная обшивка пола и потолка

Собственно, работа почти закончена, остается только обшивка. Тут методика зависит исключительно от выбранного материала. Пол верхнего этажа можно покрыть бюджетным линолеумом, элитным паркетом или выбрать золотую середину – ламинат. Материалом для потолка может послужить гипсокартон с последующей покраской, потолочные панели из пластика, вагонка.

Перекрытие из дерева – это лучший выбор для загородного дома. Его легко монтировать, оно отличается прочностью и долговечностью. Это именно то перекрытие, которое можно сделать своими руками. Оно долго прослужит, не требует особого ухода, а благодаря исключительно природным материалам это отличное решение для детской комнаты, ее можно сделать как на верхнем этаже, так и на нижнем.

Деревянное перекрытие между этажами

деревянное перекрытие

Если рассматривать деревянное перекрытие между этажами, то в общем виде оно состоит из балок, межбалочного заполнения, наката, формирующего черновой пол, и отделочного слоя потолка. Основной элемент конструкции — это балки. Чаще всего их выполняют из хвойных пород дерева. Именно такую древесину и стоит применять, поскольку материал из лиственных пород хуже работает на изгиб. Помимо цельного бруса можно использовать балки, сбитые из поставленных на ребро широких досок. Причем итоговое поперечное сечение элементов в подобном случае можно уменьшить на 20-30%, так как прочность такой балки немного выше, чем у цельного бруса.

Также в качестве материала для перекрытий подойдут и клееные брусья, изготовленные из досок-ламелей длинной до 12 метров. Такие балки значительно более прочные, чем элементы из цельной древесины. Возможно их изготовление по индивидуальным заказам в соответствии с согласованными размерами. В этом случае монтаж облегчается из-за отсутствия пополнительных манипуляций по подгонке. При использовании клееного бруса следует помнить, что чаще всего данные элементы проходят дополнительную обработку и покрываются тонким слоем воска. Воск делает поверхность брусьев скользкой. Поэтому сразу после монтажа на стены или фундамент поверх них нужно уложить временные настилы, чтобы предотвратить возможное травмирование.

Подбор сечения балок деревянного перекрытия

Для перекрытий между этажами при пролете в 3 — 4,5 метра следует использовать брусья с сечением от 140 × 100 мм до 200 × 120 мм. Для пролетов в 4,5 — 6 метров понадобятся балки от 200 × 120 мм до 240 × 160 мм. Для чердачных перекрытий можно использовать элементы с сечением на 20 — 30% меньше. Все это конечно общие рекомендации. Для более точного и правильного определения нужного сечения и шага между балками нужен расчет. Для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них. В качестве альтернативы самостоятельному подсчету параметров можно воспользоваться программой расчета однопролетных  деревянных балок.

Общие параметры подбора балок для межэтажных и чердачных перекрытий:

Сечение деревянной балки, мм Расстояние между балками при заданной ширине пролета в деревянном перекрытии между этажами, м расстояние между балками при заданной ширине пролета в чердачном перекрытии, м
 3,0  3,5  4,0  4,5  5,0  3,0  3,5  4,0  4,5  5,0
 50 × 160  0,8 0,6  0,45  1,2  0,9  0,65  0,5  0,4
60 × 200  1,25  0,8  0,7  0,55  0,45  1,85  1,35  1,05  0,8  0,65
100 × 100  0,6  0,45  0,35  0,9  0,7  0,5  0,4

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной  150-200 мм, в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм, но не более 180 мм с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

установка деревянного перекрытия в паз стены

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50 × 50 мм, которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

Деревянное перекрытие между этажами в разрезе:
деревянное перекрытие в разрезе

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм, а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в программе теплотехнического расчета ТеРеМОК.

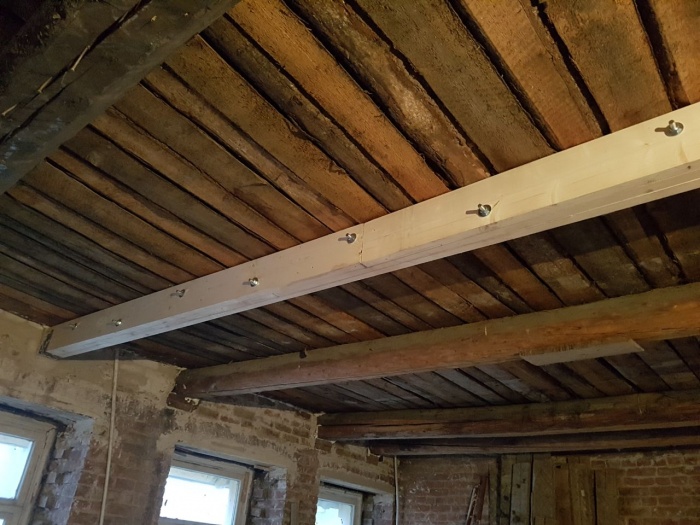

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

подписка на дзен

Пол второго этажа по деревянным балкам: устройство

Устройство полаЧастное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Деревянные балкиНаиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

теплоизоляция перекрытиеТеплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

прочность конструкцииБалки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания.

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.Балка максимальный прогиб

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Минвата 50 ммПятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина несущих балокДлина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Лаги дерево складСечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

Длина пролёта (мм)Поперечное сечение балки (мм)
1200075×150
22500100×150
33000100×175
43500125×175
54000125×200
64500150×200
75000150×225

Впрочем, при отсутствии бруса и малых значениях предполагаемых нагрузок на перекрытие, вполне можно использовать сколоченные попарно и поставленные на ребро доски толщиной 50 или 40 мм. Этот вариант подойдёт для устройства полов на чердаке или в небольшом дачном домике.

Для первого этажа жилого дома такой вариант не подойдёт из-за малой несущей способности досок: для обеспечения необходимой жёсткости придётся значительно уменьшить шаг между дощатыми балками, что приведёт к неоправданному перерасходу материала.

сосновые балкиВ качестве материала для балок чаще всего используется сосна. Это наилучший вариант по критерию «цена-качество»: её древесина вполне доступна по цене и при этом обладает неплохими техническими характеристиками.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

При покупке бруса следует выбирать материал с сухой древесиной. В противном случае после монтажа балок возможна их деформация в процессе высыхания – изгиб и скручивание.

Настил

Настил межэтажныйДеревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Доски настилЧтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

При закупке строительного материала следует всегда приобретать его с запасом в 10 – 15%, поскольку во время строительства неизбежны непредвиденные перерасходы материала.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Пропитка для дереваАнтисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

рулонная гидроизоляцияПоскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Для защиты дерева от сырости можно также применить обмазочную гидроизоляцию, созданную на основе полимеров или жидких битумов.

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

В качестве изолирующего материала можно применить также керамзит или обычный шлак, смешанный с опилками.

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал. При закупке саморезов и гвоздей следует уделять внимание их длине.

По нормативам для прочного соединения гвоздь должен быть на 2/3 длиннее, чем толщина прикрепляемого элемента (доски, бруска). Для саморезов и шурупов этот показатель может быть уменьшен до 50%.

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.Монтаж перекрытий

Монтаж балок

Монтаж балокЧасть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьевТорцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Деревянные брусьяЛаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат.

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Монтаж чернового полаЧаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

Теплоизоляция полПосле устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Настил чистовых половЗаключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
