Подвесной потолок Армстронг: технические характеристики, виды, монтаж

Подвесной потолок Армстронг выпускается во множестве вариантов стилей, текстур и цветов. Технические параметры такого потолка определяются характеристиками его структурных компонентов, стандартный перечень которых включает металлическую реечную систему, укрепляющуюся на стенах и потолочных подвесах, декоративные плиты или панели и отделочные молдинги для стыков плит с рейками и стенами.

Подвесной потолок Армстронг: технические характеристики

Подвесной потолок Армстронг: технические характеристики

Удобства использования подвесного потолка Армстронг

Содержание материала

Подвесной потолок относится к модульной системе, когда потолочные плиты представляют собой сменные модули, что позволяет легко заменять их в установленном металлическом каркасе. При этом скрываются все дефекты истинной поверхности, а сам подвесной потолок обычно не требует покраски и какого-либо ухода. Благодаря модульной системе в отдельные модули вместо потолочных плит можно вмонтировать светильники, а также конструкционные элементы систем пожаротушения и сигнализации. При этом остается возможность дизайна помещения с использованием комбинации различных плит.

В межпотолочном пространстве легко размещаются вентиляционные и водопроводные трубы, электрические провода, кабели и прочие инженерные коммуникации, что делает такие потолки особенно популярными в офисных помещениях.

Устройство подвесной конструкции потолка Армстронг

Устройство подвесной конструкции потолка Армстронг

Характеристики плит и панелей Армстронг

Многие виды потолочных плит Армстронг помимо стандартных свойств, таких как моющая способность и типовые акустические и пожаростойкие параметры, обладают специальными характеристиками, которые улучшают безопасность и комфорт помещения.

  1. Устойчивость к плесени и бактериям. Плиты, усиленные специальной запатентованной системой BioBlock, имеют антимикробное покрытие, подавляющее рост плесневых грибков, неприятный запах и размножение бактерий.
  2. Звуконепроницаемость. Подвесной потолок поможет уменьшить шум внутри помещения, поглощая до 50–70% звуков, достигающих поверхность плит. Он также снизит уровень шума, распространяющегося из других комнат, и устранит эффект эха. Это свойство может применяться, например, при оборудовании игровых комнат и видеозалов.
  3. Защита от провисания. Подвесная система и плиты Армстронг спроектированы так, чтобы противостоять провисанию в помещениях с повышенной влажностью. Такой потолок способен выдерживать до 70–95% влажности при условии отсутствия прямого контакта плиты с водой. Если произошла протечка труб, испорченную панель легко заменить на новую.
  4. Отражение света. Потолок с высокой отражающей способностью, например, на основе металлического покрытия, увеличит освещение комнаты, делая пространство ярче и уменьшая потребность в установлении дополнительных источников света. Светоотражение некоторых типов плит Армстронг достигает 70–90%.
  5. Огнестойкость. Потолки Армстронг с системой FireGuard специально созданы, чтобы обеспечить усиленную устойчивость к повреждениям несущей структуры.
  6. Очистка воздуха. Потолочные панели с системой Brightex удаляют 50% формальдегида из воздуха на протяжении 10 лет, одновременно уменьшая шум и повышая уровень освещения в комнате.
  7. Безопасность. Все декоративные и акустические потолки Армстронг удовлетворяют требования, применяемые для контроля выброса в воздух летучих органических соединений, и являются гипоаллергенными.
  8. Удобство использования. Подвесной потолок в любой момент обеспечивает доступ к трубам, воздуховодам, проводам и прочим инженерным коммуникациям, что выгодно отличает его от натяжных и гипсокартонных потолков.
  9. Термоизоляция. Изоляционный эффект подвесного потолка поможет уменьшить расходы на нагревание и охлаждение помещения. Допускается установка дополнительной изоляции в межпотолочном пространстве.

Цены на потолок «Армстронг»

потолок «Армстронг»

Технические характеристики подвесного потолка Армстронг Байкал

Технические характеристики подвесного потолка Армстронг Байкал

Плиты подвесного потолка Армстронг изготовлены из легковесных высококачественных материалов. Выпускаются панели из пяти типов материалов.

  1. Панели из минерального волокна содержат минеральный войлок и целлюлозное волокно. В состав также входят крахмал, перлит (форма природного стекла) и глина.
  2. Металлические панели сделаны из нержавеющей стали или алюминия. На алюминиевые панели наносится латунное, хромированное или медное покрытие.
  3. Поливинилхлоридные (ПВХ) панели обладают устойчивостью к плесени и бактериям и изготавливаются из высокоэффективных полимерных смол.
  4. Ламинированные древесно-волокнистые панели характеризуются повышенной влагоустойчивостью. Они производятся из побочных продуктов переработки древесины.
  5. Стеклопластиковые плиты изготавливаются из экологичного композитного материала и обладают повышенной прочностью.

Декоративные плиты Армстронг позволяют создать необходимый дизайн потолка.

  1. Плиты TinLook с узором обеспечивают винтажный облик.
  2. Гладкие и текстурированные плиты HomeStyle освежают интерьер.
  3. Деревянные панели представлены ламинатными досками WoodHaven с расцветкой сосны, клена, яблони, вишни, бамбука и ясеня.
  4. Металлические панели Metallaire выпускаются цвета стали, латуни, меди и хромированной стали.
  5. Для кессонного потолка используются панели EasyElegance с глубиной кессона 1,8 или 6,3 см.
Декоративные плиты Армстронг

Декоративные плиты Армстронг

Потолочные панели Армстронг выпускаются в нескольких размерах квадратной или прямоугольной формы. Плиты небольшого размера допускают крепление на цемент прямо к существующей потолочной плите. Панели-планки имеют специальную форму стыков, маскируя подвесную систему. Плиты большого размера идеальны для использования в коммерческих помещениях.

В среднем квадратный метр потолочных плит из ПВХ или минерального волокна обеспечивает нагрузку в 2,5–3,5 килограмма. Металлические плиты могут утяжелять конструкцию до 8 кг на квадратный метр.

Таблица. Размеры и материалы плит Армстронг различных серий.

ХарактеристикаПлитыПанели-планки Большие панели
Размер в сантиметрах 30,48 x 30,48
40,64 x 40,64
60,96 x 121,92
15,24 x 121,92
12,7 x 213,36
60,96 x 60,96
60,96 x 121,92
МатериалПВХ
Металл
Минеральное волокно
Древесное волокно
Минеральное волокно
ПВХ
Металл
Минеральное волокно
Стеклопластик
Название серии TinLook
Metallaire
HomeStyle
WoodHaven
HomeStyle
EasyElegance
Metallaire
HomeStyle

Характеристики подвесной системы Армстронг

Подвесная металлическая система Армстронг состоит из основных несущих реек, поперек которых крепятся либо короткие рейки, либо направляющие клипсы. Вся система подвешивается к потолочной плите. Поперечные рейки обычно образуют квадраты с несущими рейками, в которые будут установлены модули. Клипсовую систему можно использовать как для формирования квадратов, так и для крепления прямоугольных панелей. По периметру стен устанавливается угловой профиль, на котором закрепляются концы основных и поперечных реек.

Различают несколько систем установки потолков Армстронг.

  1. Сеточная система Prelude размером 15/16 дюйма.
  2. Сеточная система Suprafine размером 9/16 дюйма.
  3. Потайная система Easy Up для непосредственного соединения потолочных плит с рейками профиля. Система очень проста в установке: к потолку прикрепляются направляющие рейки, к рейкам на размеченном расстоянии крепятся клипсы. Потолочные плитки или панели закрепляются в зажимах клипс и сцепливаются по бокам между собою, делая реечную систему незаметной и полностью закрытой потолочными плитами.
  4. Адгезионная установка – все панели могут быть посажены на цемент к существующей поверхности без установки несущей конструкции.
Потайная система Easy Up

Потайная система Easy Up

Интересно, что квадратная подвесная плиточная система легко может быть трансформирована в систему подвеса для прямоугольных панелей. Для этого клипсы закрепляются на необходимом расстоянии прямо на существующем подвесе, панели устанавливаются в клипсы и стыкуются между собой.

Цены на подвесной потолок

подвесной потолок

Характеристики металлической подвесной системы Армстронг

  1. Подвешенный профиль не выгибается и обеспечивает фиксацию соединяющих узлов без смещения.
  2. Конструкция имеет легкий вес и компактную упаковку в сложенном состоянии, что удобно при транспортировке.
  3. Профили изготавливаются по запатентованной технологии PeakForm, которая усиливает стабильность и устойчивость всей конструкции.
  4. Соединение реек системой SuperLock спроектировано для создания безопасных стыков, которые при установке подтверждаются слышимым щелчком. Поперечные рейки легко снимаются и могут быть закреплены в другом месте.
  5. Кромка ScrewStop предотвращает вращение тонких деталей профиля.
  6. Подвес обладает значительной торсионной стабильностью.
  7. Покрытие реек горячим цинкованием обеспечивает их стойкость к коррозии, насекомым и плесени.
  8. Несущая профильная конструкция способна выдерживать значительные нагрузки порядка 170–200 кг.
  9. Подвесная система обладает пожароустойчивостью. Конструкция несущей балки подвесной системы Prelude выдерживает в огне 23,5 минуты по сравнению с гипсовым или натяжным потолком, которые обрушиваются за 15 минут.
Несущие балки подвесной системы Prelude

Несущие балки подвесной системы Prelude

Системы подвеса различаются профилями стыковки с потолочными плитами.

  1. Черепичный – Tegular (Easy Elegance, HomeStyle).
  2. Скрытая черепица – Flush Tegular (HomeStyle).
  3. Квадратный – Square (Metallaire, HomeStyle).
  4. Ступенька – Stepped (HomeStyle).
  5. Скошенная фаска и желоб – Beveled Tongue and Groove (WoodHaven, HomeStyle).
  6. Квадратная фаска и желоб– Square Tongue and Groove (TinLook).
Виды профилей стыковки с плитами

Виды профилей стыковки с плитами

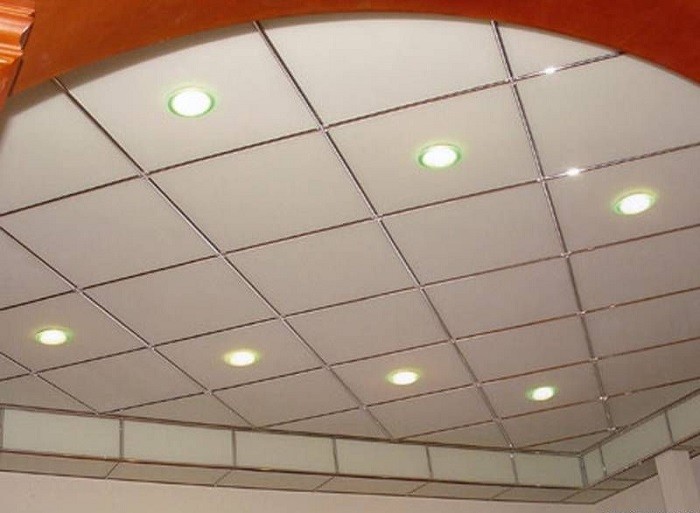

Если в потолке предусматривается наличие светильников, потолочные лампы должны иметь независимые подвесы, чтобы не опираться на подвесную систему.

Кроме того, использование подвесной системы позволяет создавать арочные конструкции, позволяя тем самым не ограничиваться плоскими потолками. Радиус изгиба арки контролируется по желанию дизайнера, для поддержки дуги выпускаются специальные четырехвинтовые закрепы, чтобы усилить несущий профиль.

Арочные конструкции с применением подвесной системы

Арочные конструкции с применением подвесной системы

Установка подвесного потолка Армстронг

Установка потолка может быть осуществлена самостоятельно при наличии строительных инструментов. Сложность установки зависит от размера и материала потолочных плит. Проще всего установить ПВХ-плиты и плиты из минерального волокна размером до 40,64 x 40,64 см. Крепление древесно-волокнистых панелей WoodHaven относится к средней сложности. Установка металлических панелей Metallaire потребует определенных навыков. Если не используются встроенные светильники, подвесная система может занимать всего около 8 см толщиной. Во избежание потери высоты комнаты, плиты можно крепить прямо на существующий потолок без установки подвесной системы.

Цены на потолочный каркас

потолочный каркас

Схема установки подвесного потолка Армстронг

Схема установки подвесного потолка Армстронг

Для сохранения всех заявленных свойств подвесного потолка необходимо обеспечить выполнение некоторых условий.

  1. Выполняйте установку при относительной влажности не более 70% и температурном интервале 15–30 градусов Цельсия.
  2. Извлеките потолочные плиты из упаковки и оставьте их при комнатной температуре в течение суток в помещении, где запланирована установка.
  3. Не располагайте изоляцию непосредственно на потолочных плитах в межпотолочном пространстве.
  4. Не устанавливайте потолочные плиты под катушками трансформатора.
  5. Если требуется обрезать плиту, используйте острый нож. Плита должна располагаться при этом лицевой поверхностью вверх.

Видео — Сборка подвеса

Легкая установка плит осуществляется с помощью потайной системы EasyUp либо адгезионным способом прямо на поверхность потолка. Установка системы EasyUp также используется для древесных панелей.

  1. Прикрепите несущие металлические рейки напрямую к потолочным балкам.
  2. Закрепите направляющие клипсы на несущих рейках в необходимых позициях.
  3. Защелкните потолочные плиты или планки на клипсах, состыковывая их боковыми поверхностями.

Адгезионная установка плит требует применения цементирующего раствора или специального адгезионного средства. Нанесите раствор на углы плитки и зафиксируйте ее на потолке, состыковывая с соседними плитками. Потолок при этом способе крепления должен быть чистым и ровным.

Монтаж подвесного потолка Армстронг

Монтаж подвесного потолка Армстронг

Для работы с металлическими панелями используйте защитные перчатки, поскольку края таких плит довольно острые. Металлические плиты могут иметь на поверхности небольшие морщины или вмятины – это рассматривается производителем как усиление эффекта античности и не считается производственным дефектом. Панели из стали необходимо очистить денатурированным спиртом и вытереть насухо, после чего такие панели перед установкой требуют покраски масляными красками для предотвращения ржавчины. Остальные металлические плиты выпускаются уже обработанными и имеют на поверхности ПВХ-пленку, которую следует удалить непосредственно во время установки модуля.

Цены на потолочные профили

потолочный профиль

Инструкция по монтажу и эксплуатации подвесных потолков Армстронг. Файл для скачивания.

Инструкция

Для установки металлических панелей или плит большого размера из других материалов требуется как минимум два человека: один будет удерживать панель в модуле, второй должен пристегивать панель к рейке.

  1. Нанесите разметку на стены по периметру помещения на необходимой высоте.
  2. Разметка расположения панелей на потолке выполняется так, чтобы по центру помещения была целая панель. Неполноразмерные панели у стен следует обрезать до нужного размера либо использовать специальные узкие панели в той же цветовой гамме, что и основные панели.
  3. Следующим шагом будет установка реечной системы. По периметру комнаты прикрепите угловой профиль. Установите несущие рейки параллельно с использованием подвесов и закрепите на них поперечные профили. Шаг расположения несущих и поперечных профилей зависит от размера потолочных плит.
  4. В образованной подвесной системе закрепите модульные плиты.
  5. Последним установите потолочный молдинг.
Установка молдинга

Установка молдинга

Уход за подвесным потолком Армстронг

Подвесной потолок можно использовать в помещениях, где температура остается в пределах 0–49 градусов Цельсия. Все панели, за исключением стекловолоконных, могут быть окрашены водоэмульсионными красками. Производитель заявляет о возможном ухудшении акустических и пожаростойких свойств после окрашивания. Потолочные плиты с дополнительной защитой от провисания, плесени и бактерий можно использовать даже в помещениях с повышенной влажностью, например, в ванных комнатах и подвалах, при отсутствии прямого контакта с водой и наличии наружной вентиляции.

Для оформления потолков Армстронг используются молдинги StyleStix, которые закрывают металлические рейки и стыки плит со стенами, придавая дизайну потолка законченный вид. Система молдингов подходит для подвесной системы размером 15/16 дюйма и может быть окрашена водоэмульсионными красками под цвет плит. Молдинги Армстронг не поглощают воду, не подвержены высокой влажности, а также устойчивы к плесени.

Цены на молдинги

молдинг

pvkh-paneli-dlya-potolka-5Как крепить ПВХ панели к потолку?

Подробную инструкцию вы найдете в этой статье. Еще вас должно заинтересовать, какой потолок лучше — натяжной или из гипсокартона!

Подвесной потолок требует не больше ухода, чем обычный окрашенный потолок. Пыль и загрязнения можно удалять мягкой щеткой или пылесосом. Пятна или прилипшую грязь можно очистить обычным ластиком или использовать хорошее моющее средство. Потолок можно чистить влажной тряпкой или губкой, смоченной в мыльном растворе. Тряпку или губку требуется хорошо отжать, а мыльную пленку вытереть чистой слегка влажной тряпкой.

На большинство потолочных плит при условии правильной эксплуатации производитель дает гарантию от одного года до 10 лет от даты установки, если не использовалась подвесная система Армстронг, и 30 лет с использованием металлической подвесной системы Армстронг. Панели типов Easy Elegance и Metallaire обеспечиваются пожизненной гарантией производителя.

Видео — Монтаж подвесного потолка Армстронг

Потолок Армстронг - технические характеристики, виды, плюсы и минусы + Фото

Если необходимо быстро и недорого смонтировать потолок в помещении с достаточно высоким потолком, то неплохой вариант – система подвесного типа. Особенно удобен популярный сегодня ячеистый потолок Армстронг, технические характеристики которого будут рассмотрены в данном материале.

Технические характеристики потолка Армстронг

А что это такое - потолок Армстронг?

Название у него красивое и многообещающее. Оно уже стало нарицательным, нередко означая любую подвесную потолочную конструкцию с минеральными плитами. Однако это совершенно отдельный вид подвесного потолка. Поговорим, для начала о его плюсах и минусах.

Достоинства и недостатки данных потолков

Положительные стороны:

  • Этот минеральный подвесной потолок даст возможность всегда иметь свободный доступ к вентиляционной системе, а также к различным датчикам и осветительным приборам.
  • Все неровности, грязь и прочие погрешности на базовом потолке подвесная система надежно спрячет.
  • Быстрые монтаж и разборка, легкий уход за потолком – вот еще два существенных плюса.
  • Высокое светоотражение плит позволяет, в некоторой степени, сэкономить на электричестве.
  • Хорошее поглощение посторонних шумов делают подобную конструкцию отличным вариантом для офиса.
  • Большое количество аксессуаров, выпускаемых специально для данных потолков, делает монтаж еще более простым. В частности, можно приобрести вентиляционные решетки и встроенные элементы освещения.
  • Не забудем и о том, что натуральный материал плит является безопасным и экологичным.

Однако и недостатков потолки Армстронг отнюдь не лишены:

  • Самая главная беда – то, что они очень не любят потопов от соседей сверху. Ведь если даже плита является влагостойкой, то водостойкостью она вовсе не обладает. Поэтому, если в соседях или в качестве труб вы не уверены, лучше откажитесь от подвесного потолка. Возьмите реечный или кассетный.
  • Там, где температура или влажность часто меняются, минеральные плиты быстро портятся. Их цвет меняется – к примеру, из белого становится желтоватым.
  • Эти плиты являются достаточно хрупкими. Они не любят резких ударов, повреждаясь даже от выстрела пробкой шампанского. Поэтому всегда нужно держать в запасе две или три плиты. Ведь заменить их весьма просто.

Виды подвесных потолков Армстронг:

#1. Эконом-класс потолков (типы – Байкал и Оазис) весьма востребован. Ведь это минимум затрат и максимум удобства. Такие плиты стоят недорого, но имеют высокое качество и приличный дизайн.

Потолок Армстронг типа Байкал

#2. Потолки функциональные (тип Прима) имеют дополнительную защиту от влаги. Так, данные плиты не меняют своей формы даже при влажности в девяносто пять процентов.

Потолок Армстронг Прима

#3. Потолки акустические (тип Ультима) имеют защиту от внешних шумов.

Акустические потолки Ультима

#4. Потолки гигиенические (тип Биогуард) покрыты сверху специальным составом, который защищает их от воздействия горячего пара и налипания жира. Кроме того, такое покрытие не дает размножаться бактериям.

Гигиенические потолки Биогуард

#5. Потолки дизайнерские имеют оригинальный вид. Их используют для придания особого стиля какому-нибудь помещению.

Дизайнерские потолки

Характеристики подвесного потолка Армстронг

В целом такой потолок состоит из подвесной системы, выполненной из специальных металлических профилей и минеральных плит, которые монтируют на подвесную систему. В начале поговорим о том, какими характеристиками обладают плиты применяемые для потолков типа Армстронг.

Плиты для подвесного потолка Армстронг

Основой для плит, применяемых для потолка Армстронг, является минеральное волокно (иначе, переработанная особым образом каменная вата). В это волокно вводят добавки из латекса, крахмала, гипса и целлюлозы (полученной из переработанной макулатуры). Технология, отработанная до мелочей, позволяет получить высококачественный материал при минимуме энергетических и сырьевых затрат.

Более дешевые плиты имеют в составе больше крахмала, а более дорогие – больше латекса. Данная добавка придает материалу великолепную влагостойкость.

Готовые плиты прокладывают листами картона, складывают в стопки и запечатывают в полиэтилен с помощью вакуума. Таким образом материал получает защиту от природных катаклизмов и повреждений механического характера. В стопке может быть от восьми до двадцати двух штук. В последнем случае упаковки хватит на 7,92 квадратных метра потолка.

Хранить, а также использовать плиты нужно при определенных условиях: влажность не допускается более 90 процентов, а температурный предел и того меньше – от 15 до 30 градусов.

Чтобы сделать монтаж более удобным, минеральные плиты Армстронг производятся с тремя видами кромок:

  • Плиты с кромкой Microlook имеют не очень широкий ступенчатый край. Их используют в подвесных конструкциях шириной 1,5 сантиметра.
  • Плиты с кромкой Tegular также имеют ступенчатый край, но более широкий. Применяются в подвесных системах шириной 2,4 сантиметра.
  • Плиты с кромкой Board являются универсальными – их кромка ровная, поэтому такие плиты подходят для обоих типов подвесных конструкций.

Виды кромок плит для подвесных потолков

Что касается остальных характеристик минеральных плит Армстронг, то они следующие:

  • Ширина – 60 сантиметров;
  • длина – 60 или 120 сантиметров;
  • толщина – варьируется от 0,8 до 2,5 сантиметра;
  • вес – от 2,7 до 8 килограммов на квадратный метр.

Что собой представляет подвесная система

Популярность использования именно потолков из минеральных плит обусловлена несколькими факторами. В частности, это удобство монтажа и невысокая стоимость. Ну, и технические характеристики подвесного потолка Армстронг тоже играют роль.

По большому счету, существует два основных вида таких систем: модульный и сплошной. Чаще применяется первый тип, который состоит из каркаса и модулей – панелей, кассет, реек. Каркас обычно прячут под обшивку потолка. Впрочем, есть варианты, когда этого не требуется, и тогда его выступающие элементы видны. В отличие от подшивного потолка, подвесная система забирает больше места. Зато под ней можно скрыть любые инженерные коммуникации.

Устройство подвесной конструкции потолка Армстронг

Кстати, монтаж данного потолка нужно начинать именно с проведения коммуникаций (иначе впоследствии это сделать будет сложно). Далее к потолочному основанию крепится каркас из поперечных и продольных профилей. Расстояние между отдельными профилями – 60 сантиметров (именно такой размер имеют минеральные плиты Армстронг). Кстати, монтаж каркаса весьма напоминает монтаж несущей конструкции из гипсокартона. Последний этап работ – установка плит, вентиляционных решеток и светильников. Она труда не составит – сборка потолка подобна сборке детского конструктора.

Об эстетической составляющей

Пожалуй, фаворитом всех цветов, используемых для потолка, можно назвать белый. Но в продаже сегодня можно встретить и цветные, и узорчатые плиты Армстронг. А потолки черного цвета достаточно часто используют в залах кинотеатров. Различаются плиты и фактурой. Кроме наиболее часто применяемых гладких потолков, есть и перфорированные, а также тисненые. Встречаются и ячейки открытого решетчатого типа, которые выглядят весьма интересно. Кроме того, они способны визуально скрыть всю подвесную систему.

Такое разнообразие позволяет оформить потолок полностью по своему вкусу. Можно варьировать и число уровней. Это позволит получить в офисе, квартире или общественном помещении весьма интересные эффекты. Используя встроенные осветительные элементы, получают красивые трехмерные конструкции. При этом подвесы прячут или оставляют на виду.

textura1mtextura2mtextura3mtextura4m

Где используют потолки Армстронг

К разным типам помещений предъявляются и разные эксплуатационные требования. Это нужно учитывать, подбирая подвесной потолок. А возможность такая имеется – как уже упоминалось ранее, выпускается целых четыре вида минеральных плит Армстронг, каждый из которых подходит к определенным условиям.

#1. Универсальный потолок эконом-класса никакими особенностями не выделяется, поэтому подходит для обычных эксплуатационных условий. Это, к примеру, могут быть помещения промышленных зданий, гостиничные холлы, школы и детские сады.

#2. Потолок функциональный, созданный из влагостойких плит (в составе которых много латекса) нужен там, где влажность очень высокая. Например, это может быть помещение магазина, кафе или ресторана, бассейн, ванная комната жилого дома, баня, прачечная. Также такие потолки могут монтироваться во влажных цехах промышленных предприятий и там, где имеется прямой выход на улицу (в коридорах, холлах).

#3. Потолок акустический необходим там, где нужно обязательно приглушить громкие звуки. В частности, это может быть зал кинотеатра, офис или ночной клуб. Такие характеристики потолка Армстронг подойдут и для гостиницы или шумного производственного помещения.

#4. Потолок гигиенический придуман специально для медицинских и пищевых помещений. Соответствуя всем нормам и требованиям гигиены, такие изделия украшают больницы с поликлиниками, а также цеха пищевых предприятий.

#5. Потолок дизайнерский блещет не техническими характеристиками, а своей формой и расцветкой. Он нужен там, где требуется эксклюзив и неповторимость. Это может быть, к примеру, зал магазина, холл гостиницы, офис или ресторан. Можно необычным сделать общественное помещение, а можно побаловать дизайнерским потолком собственную квартиру.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

устройство, виды, монтаж, фото, видео

Привлекательный потолок — одно из условий хорошего внешнего вида помещения. Потому при ремонте этому вопросу уделяется много внимания. Но сделать потолок привлекательным сложенее, чем стены — более сложные условия работы. Если вам надо быстро, недорого привести эту часть помещения в порядок — ваш выбор потолок Армстронг. Это быстро монтируемая подвесная система, которая дает море возможностей.

Устройство системы

Содержание статьи

Подвесной потолок Армстронг состоит из системы профилей, при помощи подвесов прикрепленных к черновому потолку. Эти профили образуют квадратные или прямоугольные ячейки, в которые устанавливаются светильники и плиты. Все это вместе и является потолочной системой армстронг.

Потолок Армстронг - один из вариантов

Потолок Армстронг — один из вариантов

Профили есть несущие (направляющие). Именно они через подвесы крепятся к черновому потолку и несут основную нагрузку. Общая масса всей системы невелика, потому устанавливаются направляющие через 120 см. Вдоль размеченных линий с шагом 50 см монтируют подвесы. В их нижней части есть крючки, а в направляющих имеются отверстия. Направляющие просто навешиваются на крючки. После этого получили параллельные направляющие, расставленные с шагом 120 см.

Устройство потолка армстронг

Устройство потолка армстронг

Между ними с таким же шагом — 120 см — устанавливается поперечный профиль. В результате получаем клетку 120 см * 120 см. Плиты подвесного потолка Армстронг имеют размер 60*60 см (если быть точными, то 598 мм * 598 мм). Для их установки еще крепят профили каркаса — чтобы получилась клетка с нужными размерами. После этого остается только смонтировать светильники и установить в ячейки плиты.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

  • Невысокая цена. Это самый дешевый способ устроить подвесные потолки.
  • Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
  • Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум. Такой вариант подойдет для дома

    Такой вариант подойдет для дома

  • Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
  • Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
  • Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Элементы системы

Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.

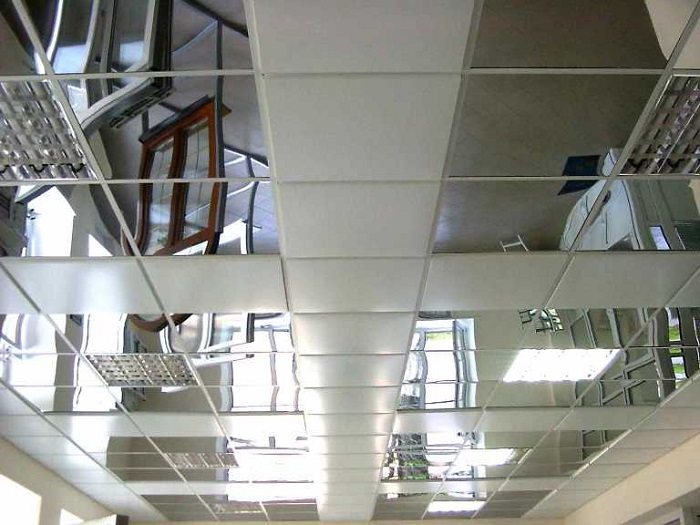

Это вариант потолка Армстронг со смешанным заполнением

Это вариант потолка Армстронг со смешанным заполнением

Профили

Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.

Чаще всего профиля окрашены в белый цвет

Чаще всего профиля окрашены в белый цвет

Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.

Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.

Монтажная схема потолка армстронг и ее компоненты

Монтажная схема потолка армстронг и ее компоненты

Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм. Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).

Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.

Плиты

Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:

  • Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал). Плиты для потолка Армстронг касса Эконом

    Плиты для потолка Армстронг касса Эконом

  • Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции  Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс). Плиты класса Прима для потолка Армстронг

    Плиты класса Прима

  • Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс). Влагостойкие плиты для потолка Армстронг

    Влагостойкие плиты для потолка Армстронг

  • Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
  • Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард). Акустический и гигиенические - для специфического применения

    Акустический и гигиенические — для специфического применения

  • Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж). Дизайнерские. Это только основные есть варианты

    Дизайнерские. Это только основные есть варианты

Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.

Некоторые виды из других материалов и в другом стиле

Некоторые виды из других материалов и в другом стиле

Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.

Типы профилей и плит

Типы профилей и плит

Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.

Подвесы и чем их можно заменить

Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).

Подвесы есть различных конструкций

Подвесы есть различных конструкций

Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.

Как использовать подвес при монтаже потолка Армстронг

Как использовать подвес при монтаже потолка Армстронг

Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.

Чем можно заменить подвесы

Чем можно заменить подвесы

Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.





Светильники и вентиляционные решетки

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

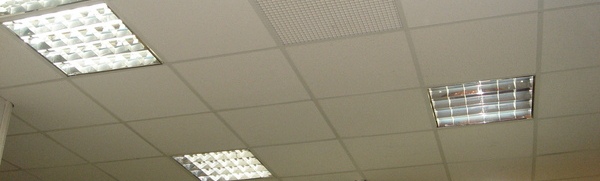

Пример использования светильников и вентиляционных решеток в офиссе

Пример использования светильников и вентиляционных решеток в офиссе

В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

  1. Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
  2. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см. Крепление пристенных профилей

    Крепление пристенных профилей

  3. Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке). Лучше нарисуйте план, а после приступайте к монтажу

    Лучше нарисуйте план, а после приступайте к монтажу

  4. На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы. Установка подвесов

    Установка подвесов

  5. На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный. Навешиваем несущие профиля и закрепляем их на крючках

    Навешиваем несущие профиля и закрепляем их на крючках

  6. Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
  7. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез. Собираем решетку из профилей

    Собираем решетку из профилей

  8. Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
  9. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая). Установка плит в систему подвесных потолков Армстронг

    Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.







Фото потолков Армтсронг в интрьере

Это плиты из дизайнерской серии

Это плиты из дизайнерской серии



Зеркальные поверхности на потолке в ванной

Зеркальные поверхности на потолке в ванной



Молочное стекло с подсветкой за потолком дает мягкий рассеянный свет

Молочное стекло с подсветкой за потолком дает мягкий рассеянный свет



Даже длинный коридор выглядит нескучным

Даже длинный коридор выглядит нескучным



Большие плиты из монолитного поликарбоната с нанесенной фотопечатью

Большие плиты из монолитного поликарбоната с нанесенной фотопечатью



Динамично, светло

Динамично, светло



Диагональное исполнение сложнее

Диагональное исполнение сложнее



Комбинация из серых металлических плит и обычных белых

Комбинация из серых металлических плит и обычных белых



Вариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьереВариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьере

Вариант для кафе, но такой же или похожий неплохо будет смотреться в современном интерьере



Это уже совсем сложный вариант - авторский

Это уже совсем сложный вариант — авторский

Панели потолочные с комплектующими Армстронг: профиль, угол, направляющие

Пользующиеся огромной популярностью потолочные панели с комплектующими Армстронг, несмотря на высокую степень унификации, могут отличаться по некоторым характеристикам. Прежде всего, по условиям эксплуатации панелей, материала и типу профиля, на которые укладывается декор. Многие детали являются уникальными, поэтому замена или дублирование, даже в условиях ремонта, не рекомендуется.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Монтаж выполняется практически без инструментов

Эксплуатационные характеристики комплектующих потолка Армстронг

Конструктивно панельная облицовка представляет собой всего лишь плиты определенного состава и материала, уложенные на несущий каркас из оцинкованного профиля. Вся эта масса деталей и комплектующих для подвесного потолка Армстронг удерживается на бетонном перекрытии с помощью регулируемых подвесов.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Каркас собирается подобно конструктору из отдельных планок

Основное отличие в различных типах потолков Армстронг заключается в материале плит. Конкретный тип панели выбирается по условиям эксплуатации:

  • Для помещений общественных заведений, магазинов и офисов, складов с постоянными перепадами температуры, высокой пылевой нагрузкой и специальными требованиями к пожарной безопасности используют минеральные плиты на основе прессованных гранул из минваты, латекса, гипса и целлюлозного волокна;
  • В лечебных, санаторных и больничных учреждениях, в детских садах и школах для отделки потолка Армстронг используют панели с металлическими покрытиями, обладающими высокой устойчивостью к ультрафиолету и санитарной обработке;
  • Для бассейнов, бань, прачечных, кухонных помещений применяют плиты из полимерных композиций, способные выдержать влажность до 98% и температуру до 120оС;
  • В торговых и развлекательных учреждениях применяют потолки Армстронг с плитами ячеистого строения из минеральной ваты и волокна, хорошо блокирующие шумы и звуки и одновременно обладающие отличными противопожарными характеристиками.

За редким исключением, когда декоративные плиты выполняют из стекла, гипса или дерева, характеристики потолочных панелей Армстронг с комплектующими позволяют эксплуатировать их практически в любых помещениях.

Важно! Особо они приглянулись для производственных и технических объектов, в которых возможность многократно демонтировать потолочную отделку означает легкий доступ к коммуникациям, спрятанным в запотолочном пространстве.

Благодаря подвесной системе плиты легко снимаются и так же точно возвращаются на место, на несущий профиль-уголок, поэтому ремонт потолка Армстронг считается одним из наиболее простых и доступных.

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении равен 60х60 см, для высотных потолков, например, в промышленных помещениях или в развлекательных учреждениях, могут использоваться панели Армстронг размером 60х120 см. Конструктивно такой потолок ничем не отличается от предыдущего, единственно, что меньше поперечных планок и больше установлено проволочных подвесов.

Основные характеристики стандартной плиты из минерального волокна:

  • Толщина- 12-15 мм;
  • Влагостойкость – содержание водяных паров в воздухе до 70%;
  • Теплопроводность – 0.05562 ВТ/м*оС;
  • Звукоизоляция – до 54 Дб.

Из недостатков можно отметить крайне низкую механическую прочность и устойчивость к влаге. Стоит один раз уронить плиту или залить ее водой, как материал полностью или частично выходит из строя.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Расчет количества комплектующих для Армстронга

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартной толщины 12 мм, но может быть и 8 мм, и 22 мм. Соответственно, отличается и масса конструкции. Например, вес подвесного потолка Армстронг на 1 м2, при использовании облицовки из ПВХ или минерального волокна, составляет 2,75 кг, металлические панели затягивают до 6 кг.

Вес 1 м2 потолка Армстронг с панелями в винтажном исполнении, например, из минерального стекла, может достигать 11 кг. Декоративные панели всегда идут в комплекте с несущим профилем. Кромка плиты должна соответствовать форме опорной полки, иначе уложить материал на каркас будет невозможно.

Из наиболее популярных моделей Stepped, Tegular, Square последнюю чаще всего используют для самостоятельного изготовления потолка Армстронг из-за простой схемы монтажа.

Состав каркаса подвесного потолка Армстронг

Формально подвесная система состоит из трех основных деталей – набора подвесов, решетчатого каркаса из оцинкованного стального профиля и декоративных панелей. Конструкции подвесов могут быть достаточно разными по устройству и несущей способности, всего используется до 10 моделей, в зависимости от размеров и назначения потолка.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Внешний вид каркаса

В свою очередь, каркас собирается из четырех базовых комплектующих:

  • Молдинг или пристенный уголок для потолка Армстронг;
  • Несущий профиль – основа решетчатого каркаса, к нему крепят подвесы;
  • Продольный профиль, функции те же, но без подвесов;
  • Поперечины или перемычки, увеличивающие жесткость несущей системы;
  • Фиксаторы, удерживающие панели на каркасе.

Для изготовления 1 м2 потолка прямоугольной формы 1:2, потребуется 80 и 160 см по 370 см несущего и продольного профиля, поперечин — 80 см, уголка — 50 см.

Система направляющих для потолка Армстронг

Главные направляющие укладывают на каркас в первую очередь. Их вывешивают на подвесах и одновременно выравнивают по высоте, для того чтобы сформировать плоскость будущего потолка.

Основной профиль для подвесного потолка армстронг

Рама или стальная обрешетка под декоративные плиты собирается из двух типов стальных реек, Т32 и Т38. Главный профиль отличается от продольного наличием гнезд для вставки поперечин и большей высотой верхней кромки.

Стандартная длина материала 300 см, но наличие лепестков позволяет легко сращивать прогоны в одно целое без использования дополнительного крепежа.

Первыми монтируют главные профили, после выравнивания по высоте монтируют поперечины и продольные планки. В результате получается, что вес потолка Армстронг передается через главные рейки и подвесы, а продольные профили и поперечины служат лишь для формирования ячеек под укладку декоративных панелей.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Схема сборки продольного и несущего профилей

Поперечный профиль для потолка Армстронг

Поперечный профиль по устройству сходен с продольным. Различие имеется лишь в длине, если последний представляет собой планку длиной 120 см, то поперечина — это отрезок в 60 см.

У обоих профилей на торцах имеются лепестковые замки, поэтому при установке нужно соблюдать определенную последовательность монтажа.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Монтаж поперечины

Пристенный угол для потолка Армстронг

Молдинг или пристенный угол пришивается на стены по периметру помещения, на высоте не менее 20 см от чернового потолочного перекрытия. Крепится уголок для потолка Армстронг с помощью обычных дюбелей, забиваемых в стену с шагом в 30 см.

Важно! Пристенный уголок используется в качестве опоры для несущего и продольного профилей, поэтому при установке материала особое внимание уделяют точности разметки.

Кроме того, уголок позволяет закрыть большую часть щелей в зоне примыкания панелей Армстронг к стеновой поверхности.

Подвес для подвесного потолка Армстронг

Каркас можно установить на нескольких типах подвесных устройств. Основные характеристики приведены в таблице ниже.

Подвесы для потолка Армстронг и элементы каркаса

Подвесы для потолка Армстронг и элементы каркаса

Для небольших по размеру потолочных конструкций чаще всего используют проволочный крепеж АП1, состоящий из двух спиц и регулировочной скобы. По точности настройки он уступает моделям с резьбовой регулировкой, но заметно проще в установке и эксплуатации.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Четыре основных вида подвеса

Минимальная высота крепления составляет 15 см, максимальная — 60 см. В отличие от резьбовых шпилек, проволочные модели не закисают, могут легко быть демонтированы и использованы повторно.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Схема крепления на резьбовых шпильках

Анкерный крюк для каркаса потолка Армстронг

Система крепления подвеса на черновом потолочном перекрытии представляет собой разрезную трубку с радиальным отверстием и перемычкой под петлю на верхней спице подвеса. Для установки анкера достаточно просверлить отверстие в бетоне и забить крепеж молотком.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Анкер может устанавливаться на потолок даже под углом

При правильной установке анкер может выдержать нагрузку до 20 кг, при общем количестве подвесов на метр до 4 штук обеспечивается почти полуторный запас прочности по нагрузке.

Дополнительные элементы подвесного потолка Армстронг

Кроме основных элементов, в конструкции используют вспомогательные и декоративные детали. К таким можно отнести:

  • Пластиковые накладки, закрывающие стыки по периметру стен;
  • Закладные уголки для фиксации электропроводки, светильников и элементов подсветки панелей;
  • Вставки под приборы освещения нестандартной формы и конфигурации.

Кроме того, для крепления панелей используют целый ряд дополнительных пружин, анкоров и клипс, с помощью которых приходится укреплять подрезные панели нестандартной ширины.

Подвесы для потолка Армстронг и элементы каркасаПодвесы для потолка Армстронг и элементы каркаса

Дополнительная фурнитура

Заключение

При наличии определенных навыков сборки потолочные панели с комплектующими Армстронг монтируются на каркасе в 1.5-2 раза быстрее, чем при использовании гипсокартонных подвесных потолков. Внешний вид наборного панельного декора несколько уступает реечным и натяжным потолкам, но по надежности долговечности в самых разных условиях эксплуатации Армстронги далеко опередили конкурентов.

Отправить комментарий

Выбор подвесного потолка Армстронг



Разновидностей подвесных потолков с годами становится все больше, и, естественно, при необходимости их приобретения каждый сталкивается с проблемой - а какой же именно выбрать?

В данном обзоре мы постараемся кратко сориентировать Вас в многообразии предложений подвесных потолков типа армстронг.

Несмотря на то, что это название компании (Armstrong Holdings) – английского производителя подвесных потолков, - армстронгом называют саму систему, когда конструкция состоит из металлического каркаса и панелей подвесного потолка. Почти, как в свое время копировальные аппараты получили повсеместное наименование «ксерокс». Помимо компании Armstrong, аналогичную продукцию сейчас производят как европейские (OWA, AMF, Ecophon), так российские (Албес), и китайские компании.

Потолки армстронг имеют ряд преимуществ, благодаря которым становятся все более популярными: легкость и быстрота сборки, огнеупорность, влагостойкость, хорошее звукопоглощение.

Благодаря высоким эксплуатационным и эстетическим характеристикам потолок армстронг можно увидеть практически во всех современных помещениях вне зависимости от их типа. В данной статье мы пока остановимся только на выборе плиты для подвесного потолка – как его главной декоративной части.

Функциональное назначение подвесных потолков

Перед тем, как начать выбирать подвесной потолок, необходимо определиться, какую основную задачу Вы хотите решить с его помощью.

По своим функциональным назначениям подвесные потолки бывают:

  • Декоративные. Решают вопрос внешнего оформления, однако обладают средними показателями влагостойкости и звукоизоляции
  • Акустические. Используются для улучшения акустических характеристик помещения: звукоизоляция или звукопоглощение
  • Гигиенические. Отвечают гигиеническим и санитарным нормам для учреждений здравоохранения или пищевых производств.
  • Влагостойкие. Предназначены для отделки потолка во влажных помещениях
  • Пожаробезопасные. Устанавливаются на путях экстренной эвакуации в случае пожара в помещении
  • Дизайнерские потолки. В отличие от просто декоративных, такие подвесные потолки входят в категорию «премиум» и осуществляют оригинальную дизайнерскую или архитектурную идею.

Отметим, что некоторые разновидности плит совмещают в себе представленные свойства, но обо этом позднее.

Материал плит потолка армстронг

В зависимости от задачи и особенностей строящегося помещения плиты могут быть из минерального волокна, либо металлические.

Минволокно подойдет для большинства помещений с нормальной влажностью:

  • офисные и жилые помещения
  • кинотеатры
  • торговые павильоны
  • спортивные центры
  • школы

Стоит сказать, что для медицинских учреждений существует специальные плиты армстронг, также изготовленные из минерального волокна с покрытием специальной гигиенической краской.

Металл используется для пространства с повышенной влажностью, а также с повышенными требованиями к чистоте и гигиене:

  • бассейны
  • раздевалки
  • пищевые производства, рестораны
  • детские сады и образовательные центры

Дерево часто выбирают для оригинальных дизайнерских концепций, элитных офисов, а также для загородных жилых помещений.

Здесь надо подчеркнуть, что с точки зрения пожарной безопасности все предлагаемые материалы – и минволокно, и металл, и дерево – должны полностью отвечать определенным требованиям. Обращайте внимание на обязательное наличие обработки панелей противопожарными спецсредствами.

Толщина плиты подвесного потолка

Наиболее популярная толщина минераловатной плиты подвесного потолка – 12мм. Но для снижения цены, некоторые производители изготавливают потолочные панели 10 и даже 6мм. Мы не рекомендуем гнаться за дешевизной, так как при таком резком снижении толщины, минераловатная плита становится очень хрупкой и может провиснуть под собственным весом через какое-то время после установки.

Потолки толщиной 15мм, как правило, это позиции среднего и премиум ценового сегмента (например, потолок Dune Supreme), имеют наивысшие эксплуатационные характеристики.

Поэтому, исходя из соображений прочности и долговечности, стоит отдать предпочтение подвесным плитам толщиной 12мм или 15мм.

Размер

Стандартный размер потолочной плиты – это 600х600 мм. Однако часто заказывают и другие размеры - все зависит от конфигурации помещения, а также интерьерного решения дизайнера. Проектировщик ориентируется на более удобный для себя вариант, поэтому линейка предлагаемых размеров здесь очень широка: 1200х1200, 600х300, 1200х600.

Фактура

фото армстронг байкал

Оптимальным выбором при отделке помещений общего назначения является фактура с хаотичным тиснением, как, например, у потолка Armstrong Bajkal или чисто белое гладкое полотно «Retail» компании Armstrong.

Аналогичные простые модели встречаются и у китайских, так и у европейских производителей. Такие фактуры позволяют заменять плиты по необходимости, не нарушая общий фактурный рисунок.

В зависимости от Вашей архитектурной и дизайнерской задачи, существует множество самых различных вариантов: с перфорацией, кальцидной крошкой, матовые, глянцевые, и многие другие – на любой вкус.









Стоимость

Ценовая градация предлагаемых подвесных потолков армстронг, как обычно, имеет три ступени: эконом, средняя и премиум.

Эконом – самая бюджетная линия подвесных потолков. Разделяется на две большие группы:

-самая дешевая, но и самая низкокачественная продукция китайских производителей

-недорогая и вполне качественная продукция европейских производителей –Armstrong и Rockfon. Сюда входят такие модели, например, как Armstrong Bajkal, Armstrong Scala, Armstrong Oasis, Rockfon Lilia.

фото армстронг байкал

Средняя – это модели Dune Supreme, Plain и многие другие от английской компании Armstrong, а также европейские подвесные потолки компании Rockfon: Artic, Sonar, Tropic, Koral.

Премиум – это дизайнерские подвесные полотна компаний Armstrong и Rockfon.

Подведем итоги

Резюмируя вышесказанное, для рядовых офисов, магазинов и прочих помещений, где требуется выполнить чистовую отделку потолка, мы рекомендуем остановиться на плитах толщиной 12мм. В потолках меньшей толщины соотношение цена/качество значительно ниже. Единственным исключением может служить временная отделка помещения.

Практически в 98% случаев идеально подходят самые распространенные плиты:

  • Armstrong Bajkal
  • Armstrong Retail
  • Rockfon Lilia.

Эти варианты относятся к бюджетной линии подвесных потолков и имеют остаточно хорошие эксплуатационные характеристики.

Однако в рамках утвержденной или утверждаемой сметы, всегда можно подобрать оптимальное решение индивидуально.

Вы можете заказать в нашей компании любой артикул компаний Armstrong и Rockfon по цене производителя, а также найти более экономичный, но вполне качественный вариант из китайских и российских аналогов.

Для наглядности мы готовы Вам предоставить каталог образцов.

Хотите сделать правильный выбор подвесных потолков, позвоните нашим специалистам. Подберем именно тот вариант, который нужен Вам.

Ознакомиться со всеми фото и ценами на плиты для подвесных потолков армстронг можно здесь.



Оформите заявку сегодня – и уже завтра необходимый стройматериал будет на Вашем объекте.

Вам удобнее отправить нам запрос по электронной почте?

Мы готовы: [email protected]

Помогаем с 9.00 до 18.00, с понедельника по пятницу.



Потолок армстронг - технические характеристики: какой вес каркаса, допустимая высота и размеры подвесного, как выбрать дизайн конструкции, подробное фото +видео

Российский рынок готов предложить потребителю множество наименований, связанных с потолочной системой армстронг, но для удобства покупателей все подобные конструкции именуются схоже:

Британская фирма Armstrong первой вывела на рынок уникальный проект применения модулей. Существует множество материалов, комплектующих подвесные потолки армстронг.

Технические характеристики и виды этих материалов:

Технические характеристики потолков по площади применения:

  • Минимальная площадь покрытия потолка может составлять полтора квадратных метра
  • Потолок может покрыть пространство до тысячи квадратных метров. Такая площадь имеется в наличии в большинстве вокзалов, либо торговых центров.

Уникальная конструкция позволяет создать следующий дизайн потолка армстронг:

  • Абсолютно ровную подпотолочную область
  • Различные фигуры в трех измерениях
  • Цветная разрисовка потолка
  • Разноуровневый потолок
вес 1м2 подвесного потолка армстронг Данные типы дизайна могут применяться всюду: в офисах, муниципальных организациях, производственных цехах, а также в жилых домах. Кроме того, можно подобрать конструкции подвесного потолка как с видимой системой подвешивания к потолку, так и со скрытой. В потолок можно встроить любое необходимое оборудование: освещение, звуковую и видео аппаратуру, систему кондиционирования.

Особая модульная конструкция выделяет из общей массы подвесные потолки армстронг.

Размеры модулей могут разниться, но производители стараются соблюдать следующие параметры при производстве:

  • 600х600мм или квадратные плиты
  • 600х1200мм или прямоугольные плиты

Обыкновенно толщина модуля потолочной конструкции не превышает 25мм, а также имеет наименьший данный параметр в 8мм. Исходя из этого, нет больших сложностей в том, чтобы определить вес подвесного потолка армстронг. Минимальная масса потолка составит 2,5кг на м2, а максимальная до 8, что является приличным разбросом. Выяснить, отчего вес 1м2 подвесного потолка армстронг так различен, помогает материал, которым комплектуются модули конструкции. Металл и дерево значительно утяжеляют потолок, в то время как минеральные, либо базальтовые волокна значительно уменьшают массу деталей.

Выяснив вес каркаса подвесного потолка армстронг, можно узнать, какие модули бывают непосредственно по форме их собственных кромок:

  • Microlook – тип модуля у узкой ступенью для подвешивания каркаса для подвесного потолка, имеющий ширину полтора см.
  • Board – модуль данного типа обладает ровными кромками, которые предназначаются для монтирования на установочные планки.
  • Tegular – вид модуля, имеющий ширину планки 2,4см и обладающий широкой ступенькой.
вес каркаса подвесного потолка армстронг

Характеристики подвеса данной конструкции всегда соответствуют всем стандартам безопасности, что обеспечивается производством каркаса из металлических элементов, которые представляют собой:

  • Несущий профиль
  • Угловой профиль
  • Поперечный профиль
  • Проволочный регулируемый подвес

Для того, чтобы потолок выглядел так, как на лучших фото мировых офисов, необходимо соблюдать несложное правило, а именно, подбирать профили согласно общей цветовой стилистике помещения.

Как установить потолок типа армстронг, смотрите на видео:

Как правильно рассчитать расход материалов на потолок типа армстронг

После того, как потребитель решится на применение потолочной системы армстронг в своем помещении, ему потребуется правильно рассчитать количество необходимых материалов.

Чтобы облегчить решение данной проблемы, можно разметить потолок согласно длине и размерам каркаса потолочной конструкции. Начертанная разметка позволяет наглядно продемонстрировать, как потолок будет выглядеть, а также определить места, где необходимо будет закрепить профили (читайте: "Подвесной потолок Армстронг своими руками: этапы монтажа"). виды подвесных потолков армстронг

Первым шагом при разметке будет начертание горизонтальной прямой, согласно которой будет установлен несущий профиль. Далее необходимо отметить несколько параллельных прямых, которые будут играть роль ориентиров при креплении поперечных профилей.

Конструкция профиля позволяет крепить его с другими, благодаря наличию определенного количества пазов и прорезей. Высота подвесного потолка армстронг сильно зависит от размера светильников, которые будут встроены в каркас: чем меньше осветительное устройство, тем ближе будет конструкция к потолку, либо наоборот.

Разметка, также, будет необходима для подсчета необходимого количества подвесных элементов. Согласно заявлением производителей, лучше размещать их с шагом, не превышающим 4,5см. Кроме того, форма крепежного элемента предполагает крюк, либо проушину, которые легко соединяются между собой.

Основные преимущества потолков типа армстронг

Потребитель может потеряться среди множества предложений потолочного рынка. Почему же он должен выбрать подвесной потолок армстронг.

Гост – вот ответ. Согласно нормам РФ, подвесные потолки типа армстронг являются малоопасной конструкцией, которая разрешена к применению в помещениях любого типа со следующими оговорками:

  • Температура в помещении не должна опускаться ниже планки в +12 градусов по Цельсию.
  • Влажность должна оставаться в рамках 70%, не более.
дизайн потолка армстронг

Более того, существует возможность использовать потолок в условиях 100% влажности, но, при этом, необходимо использовать в конструкции потолка влагоустойчивые материалы, а каркас подвеса обработать полимером, для борьбы с коррозией.

Потолки армстронг пришли в Россию уже давно, около 20-ти лет назад. За этот период они отлично зарекомендовали себя, как надежные и доступные в ценовом соотношении. Кроме того, небольшой вес потолка армстронг, а также его надежная конструкция позволяют без опаски устанавливать данную потолочную систему в любом помещении. Прочитайте также: "Устройство подвесных потолков типа Армстронг - особенности конструкции".

Потолок Армстронг – технические характеристики и расчет

Потолок подвесной типа Армстронг – что это такое?

Видео инструкция по монтажу подвесного потолка типа Армстронг

По сути, это подвесная потолочная конструкция, состоящая из алюминиевого каркаса и минеральных плит. Однако это больше, чем просто подвесной потолок.

Его основные достоинства:

  • благодаря подвижности конструкции, всегда есть возможность свободного доступа к системе вентиляции, освещения и прочим коммуникациям;
  • система скрывает непрезентабельный вид основного потолка, а также позволяет спрятать провода, вентиляционные трубы и прочее;
  • конструкция быстро собирается, легко ремонтируется и проста в уходе;
  • светоотражающие плиты улучшают освещенность помещения;
  • благодаря своим шумоизоляционным качествам, потолки «Армстронг» – выгодное решение для промышленных и офисных помещений;

На фото потолок «Армстронг»

На фото потолок «Армстронг»
  • для этого типа конструкции выпускается большое число комплектующих – решеток, осветительных элементов, декора и прочего, что позволяет в свободной манере планировать зоны потолка;
  • натуральный материал, из которого изготавливаются плиты, безопасен для человека.

Но есть у потолков и существенные недостатки:

  • несмотря на свою влагостойкость, плиты боятся воды. Потопы от соседей сверху или хлипкие трубы губительны и требуют замены модулей в месте намокания;
  • минеральные плиты чувствительны к частым температурным и влажностным перепадам, из-за чего нередко желтеют;
  • панель выполнена из очень хрупкого материала и может расколоться даже от удара о нее пробки от шампанского, поэтому рекомендуется держать про запас несколько целых плит;
  • невозможность создания криволинейных элементов, и даже диагональное расположение потолка существенно удорожает и усложняет его монтаж.

Фотография потолка «Армстронг»

Фотография потолка «Армстронг»

Виды потолков «Армстронг»:

  • Самый востребованный — эконом-класс (например, «Байкал», «Оазис»). При минимальных затратах вы приобретаете сравнительно качественный материал, придавая вашему потолку вполне приличный внешний вид. Чаще всего используется в общественных помещениях, холлах, торговых центрах и т. д.
  • Функциональные потолки (например, «Прима»), благодаря повышенному содержанию латекса, дополнительно защищены от влаги и не деформируются даже при влажности в помещении до 95%. Уместны в кафе и ресторанах, бассейнах и в ванных комнатах, прачечных и банях.
  • Акустические потолки (например, «Ультима»), снабжены шумоизоляцией и незаменимы там, где необходимо осуществить звуковой барьер: залы кинотеатров, концертные залы, ночные клубы, офисы в шумных производственных зданиях.

На снимке акустический потолок - «Ультима»

На снимке акустический потолок - «Ультима»
  • Гигиенические потолки (например, «Биогуард»), имеют специальное защитное покрытие против пара и жира, а кроме того, препятствуют развитию бактерий в порах панелей. Соответствие санитарно-гигиеническим нормам делает такие потолки незаменимыми для больниц, поликлиник, детских садов, промышленных кухонь.
  • Дизайнерские потолки имеют неповторимый вид и используются для дополнения образа того или иного помещения. Там, где нужен эксклюзив, к примеру, в холле гостиницы, ресторане, такие панели будут как нельзя кстати.

В результате особой переработки каменной ваты и добавления в ее состав крахмала, целлюлозы и латекса, производят минеральное волокно. При минимальных затратах и по тщательно отработанной технологии, этому материалу придают необходимую степень прочности (зависит от соотношения крахмала и латекса) и влагостойкости.

На фото гигиенический потолок «Биогуард»

На фото гигиенический потолок «Биогуард»

Плиты с проложенным между ними картоном складывают в стопки по 8-22 штук и упаковывают в полиэтилен. Условия хранения требуют влажности в помещении не более 90%, при температуре 15-30°С.

Технические параметры плит:

  • Выпускаются со сторонами 60х60 или 60х120 сантиметров, однако последние используются крайне редко из-за своей хрупкости.
  • Толщина от 0,8 до 2,5 сантиметров.
  • Вес от 2,7 до 8 кг/м2.

По типу кромки плиты разделяют на три группы:

  • Кромка Microlook представляет собой не очень широкую ступеньку с краю, и предназначается для систем шириной полтора сантиметра.

На фото потолок с кромкой Microlook

На фото потолок с кромкой Microlook
  • Кромка Tegular имеет более широкий ступенчатый край и применяется в системах шириной 2,4 сантиметра.
  • Плиты с кромкой Board – универсальны для любых конструкций, так как имеют ровный край.

Самые востребованные панели – белого цвета, однако в продаже попадаются и цветные, и фактурные плиты, среди которых встречаются перфорированные или тисненые. Черную обшивку, например, часто можно встретить в кинотеатрах. Существуют также решетчатые плиты, которые придают потолку необычный вид, скрывая вместе с тем элементы подвесной системы и коммуникации.

Технические характеристики подвесного потолка «Армстронг»

Конструкция состоит из каркаса и модулей. В зависимости от типа кромки панелей, каркас может быть виден или «утоплен» между элементами обшивки.

В отличие от классического подвесного потолка, этот требует большего межпотолочного зазора, но эти пустоты часто используются для заложения в них любых инженерных коммуникаций.

Изображение потолка

Изображение потолка

Почему данные конструкции редко используются в жилых помещениях? Да потому, что при монтаже они «съедают» не меньше 25 сантиметров.

Потолок «Армстронг» подразумевает набор комплектующих, в число которых входят:

  • плиты потолочные;
  • профили поперечные;
  • профили продольные;
  • профили несущие;
  • подвесы с крючком и штангой;
  • стеновой профиль;
  • крепежный узел.

Плиты бывают как мягкие (органические или минеральные), так и жесткие (металлические, зеркальные, стеклянные). Поэтому в соответствии с их типом выбираются и профили. Для жесткой и тяжелой обшивки требуются усиленные несущие конструкции, чья стоимость выше, чем у профилей для легких панелей.

Фото зеркального потолка

Фото зеркального потолка

Металлические или пластиковые Т-образные профили выпускаются шириной 15-24 сантиметра и имеют отверстия для подвесной системы. Их можно регулировать по длине с помощью подрезки, а также соединять, используя для этого пружинные замки или специальные усики.

Подвес представляет собой два шестимиллиметровых прутка, один ровный, другой – с крючком, соединенные друг с другом так называемой «бабочкой». Сжимая ее, прутки можно передвигать, регулируя тем самым высоту подвеса. В опущенном состоянии «бабочка» надежно фиксирует прутки. Чтобы удерживаться в крепежном узле, верхняя часть одного из прутков представляет собой профиль.

Крепежный узел размещается в базовом потолке и состоит из обычного дюбеля или металлической цанги. Последнюю чаще используют в усиленных конструкциях, либо в местах с дополнительной нагрузкой: в районе светильников, вентиляционных узлов и т. д.

На фото подвесной потолок Армстронг

На фото подвесной потолок Армстронг

Расчет потолка «Армстронг»

Монтаж конструкции осуществляется по итогам расчетов, которые нужны для определения количества материалов, а также рационального зонирования потолка.

Производители хрупких минеральных панелей не рекомендуют делать подрезку более чем на 300 мм, так как такие маленькие ячейки приводят к расходу материала и дополнительной работе. Вместо этого производится «сгонка» плит, постепенно уменьшая их ширину к краю потолка.

Следует также помнить, что подрезанный ряд лучше располагать у противоположной от входа стены.

Схема монтажа потолка

Схема монтажа потолка

Рассчитать периметр просто: измеряем длины всех стен, складываем и округляем до значения, кратного трем (так как длина одного профиля – 3 м). Стеновой П-образный профиль можно сгибать и надрезать, чтобы обойти выступы и углы.

Средний расход материалов на 1 м2  для квадратных помещений или с соотношением стен 3:4:

  • профиль несущий, 3700 мм – 0,8 м;
  • профиль продольный, 1200 мм – 1,6 м;
  • профиль поперечный, 600 мм – 0,8 м;
  • профиль для периметра, 3000 мм – 0,5 м;
  • подвес – 0,6 шт.

Расход для помещений, у которых стороны соотносятся от 2:3 до 1:2, будет несколько большим:

  • профиль несущий, 3700 мм – 0,84 м;
  • профиль продольный, 1200 мм – 1,68 м;
  • профиль поперечный, 600 мм – 0,87 м;
  • профиль для периметра, 3000 мм – 0,5 м;
  • подвес – 0,7 шт.

Площадь потолочной плиты размером 600х600 мм считается по формуле: 2,78хS (где S – площадь).

На схеме монтаж подвесного потолка армстронг

На схеме монтаж подвесного потолка армстронг

Эти данные актуальны только для простых помещений, размером от 10 до 120 м2. Если площадь имеет сложную конфигурацию, расход материалов можно подсчитать на он-лайн калькуляторе или в масштабе выполнив чертеж помещения.

П-образный профиль крепится к периметру с шагом 60 см для легкого каркаса и 30 см для утяжеленной конструкции. При этом вентиляционные решетки и точечные светильники нагрузкой не считаются.

Как составить схему монтажа

Целесообразным будет сделать нехитрый чертеж, где указаны все узлы, количество рядов панелей, светильники, решетки вентиляции и прочее.

  • После того, как периметр нанесен, обозначаем его как периметральный профиль.
  • Несущие профили следует располагать вдоль коротких стен с шагом 1,2 м. Меньшее количество стыков экономит материал и делает конструкцию более прочной.
  • На несущих опорах, не далее, чем 45 см от стен, будут находиться узлы, отмечаем их крестиком. Равномерно распределяем их рядами в шахматном порядке.
  • Согласно несущим профилям чертим расположение поперечных и продольных балок в соответствии с шагом панелей.
  • Отмечаем штриховкой или цветом те ячейки, где будут находиться светильники, а также вентиляция.
  • Рядом с этими местами, по диагонали от ближайшего узла, помечаем крестиком дополнительный крепежный узел. Особо тяжелые детали (например, блок сплит-системы), следует подкреплять по всем углам и располагать вплотную к стене.

Схема монтажа кассет Orcal Clip IN Armstrong4

Схема монтажа кассет Orcal Clip IN Armstrong4

Совет: если в ячейку нужно уложить объемный предмет, то подвес следует располагать не на самом пересечении профилей, а чуть в стороне, так как его крючок может помешать.

Потолок «Армстронг» своими руками

Видео про монтаж подвесного потолка типа Армстронг

Пошаговая инструкция монтажа:

  • Начинаем установку с крепежа профиля по периметру. Согласно Строительным Нормам и Правилам, для этого следует использовать лазерный или водяной уровни, однако можно прибегнуть и к другому способу: если пол ровный, от него в углах отбиваются равные отметки, а затем, используя намеленный шнур и помощь двух человек, на стене отпечатывается ровная линия.
  • Стеновой профиль нарезаем нужной длины и крепим его к бетонным или кирпичным стенам на саморезы с дюбелями. Если стены деревянные, а потолок не представляет собой особо тяжелую конструкцию, и имеет не более 1 светильника на 5 м2, то направляющую можно закрепить и при помощи гвоздей.

На фото монтаж потолка

На фото монтаж потолка
  • Сверлим отверстия для подвесов в потолке. Важно помнить, что основная нагрузка приходится именно на них, а потому экономить не стоит. Здесь должны быть пропиленовые дюбели или металлические цанги вместо них.
  • Нарезаем несущий профиль и соединяем его на полу в планки нужной длины. Укладываем профиль в периметр.
  • Раздвигаем балки, располагая их согласно плану, и устанавливаем подвесы.
  • При помощи натянутого шнура выравниваем провисание планок, регулируя подвесы.
  • Монтируем продольные и поперечные планки. Есть два способа их установки: крестовый и поперечный. Расход материала у них одинаков, но крестовый тип считается более прочным и используется в местах повышенной нагрузки или при наличии утепления.
  • Первым делом устанавливаем тяжелые элементы и подводим к ним коммуникации. После этого укладываем плиты, в которые заранее вставлены точечные светильники. Подводим провода.
  • Этап финальной сборки. Каждую панель под наклоном заводим за профили и бережно укладываем в ячейку. Если плита легла криво, осторожно подталкиваем ее снизу, выравнивая.
  • Последнюю панель на ладонях подносим к ячейке, заводим и отпускаем.

Процесс крепежа потолка напоминает конструктор, его можно собирать и разбирать, меняя элементы местами.

Освоив принцип монтажа, и подключив фантазию, такой потолок можно сделать и самостоятельно. Например, в качестве плит можно использовать деревянный массив, ламинированные ДСП или МДФ, которые также отлично смотрятся. Если в качестве каркаса вы решите использовать обычный легковесный профиль, то в промежутках его придется дополнительно зафиксировать подвесами.

  • Квартирный вариант «Армстронга»

Отказавшись от классических подвесов, межпотолочное пространство можно сократить вплоть до 80 мм. В качестве крепежа здесь будут выступать обычные жестяные уголки и медные жгуты по 60-80 мм. Один конец продевается в отверстие профиля, другой – в уголок, и скручиваются между собой. Длина жгута регулируется любым продетым в него металлическим штырьком.

За последние годы конструкция и внешний вид «Армстронга» претерпели изменения, продолжают они совершенствоваться и сегодня. С появлением новых конструктивных деталей, расширяется разнообразие фактур, а также делается упор на экологичность плит.

Оцените статью: Поделитесь с друзьями!

Отправить ответ

avatar
  Подписаться
Уведомление о
